AVA - Nähmaschine VERITAS - Kostenlose Bedienungsanleitung

Produkttyp	Nähmaschine
Marke	VERITAS
Modell	AVA
Stromversorgung	220–240 V AC, 50/60 Hz
Nähgeschwindigkeit	Über Fußpedal stufenlos regelbar
Sticharten	Geradstich, Zickzack, 1-Schritt-Knopfloch, 4-Schritt-Knopfloch, Blindstich, elastische Stiche, Knopfannähen, Reißverschluss
Stichlänge	0–4 mm einstellbar (für S1/S2 separate Einstellung)
Stichbreite	0–5 mm einstellbar
Nadelsystem	Standard-Haushaltsnadeln, Doppelnadel optional
Spulen	3 Spulen im Lieferumfang (Fassung: seitliche Einschubspule)
Nähfußsystem	Schnellwechselhalterung, Zweistufen-Nähfußheber
Automatischer Einfädler	Ja (Modell Ava/Greta/Romy)
Beleuchtung	LED-Lampe (von Fachkraft austauschbar)

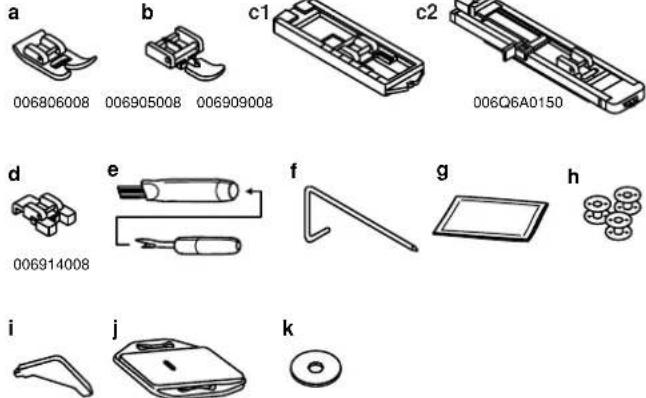

Zubehör (Standard)	Universalnähfuß, Reißverschlussfuß, Knopflochfuß, Knopfannähfuß, Saumnäher/Bürste, Kanten-/Quiltführung, Nadelpackung, 3 Spulen, L-Schraubendreher, Stopfplatte, Filzspulenkissen (2x)
Zubehör (optional)	Satinstichfuß, Overcastfuß, Saumfuß, Cordfuß, Blindstichfuß, Stopf-/Stickfuß, Kräuselfuß, Quiltfuß, Transporteurfuß, Doppelnadel
Reinigung	Staubsauger oder Bürste für Transporteur und Greifer; Greiferdeckel und Greifer abnehmbar
Schmierung	Greifer regelmäßig mit Nähmaschinenöl ölen (1–2 Tropfen)
Sicherheitsmerkmale	Polarisierter Stecker, Hauptschalter, Kindersicherung (Aufsicht erforderlich), automatische Abschaltung bei Nichtgebrauch nicht vorhanden
Schalldruckpegel (Normalbetrieb)	< 75 dB(A)
Fußpedal	Typ KD-1902, FC-1902 (110–120V) / KD-2902, FC-2902A, FC-2902C, FC-2902D (220–240V) / 4C-316B (110–125V), 4C-316C (127V) / 4C-326C (220V), 4C-326G (230V), 4C-336G (240V), 4C-336G (220–240V)
Garantie und Service	Kostenlose Service-Hotline: [phone] (England), E-Mail: [e-mail], Serviceadresse: Crown Service Center, teknihall Elektronik GmbH, Breitefeld 15, DE-64839 Münster
Entsorgungshinweis	Elektrogeräte nicht im Hausmüll entsorgen, sondern zu den kommunalen Sammelstellen bringen

Häufig gestellte Fragen - AVA VERITAS

Wie fädle ich den Oberfaden ein?

Wie wechsle ich die Nadel?

Welche Stiche stehen zur Verfügung?

Wie reinige ich die Maschine?

Warum reißt der Oberfaden?

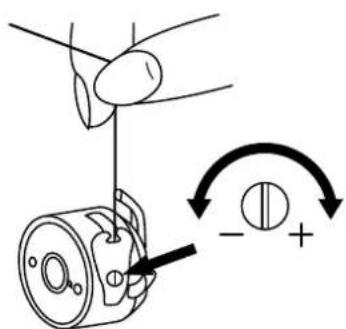

Wie stelle ich die Spulenfadenspannung ein?

Wie nähe ich einen Knopf an?

Wie öle ich die Maschine?

Was tun bei Nadelbruch?

Wie wähle ich die richtige Nadel?

BEDIENUNGSANLEITUNG AVA VERITAS

ES Manual de intrucciones
PT Manual de instruções
EN Instruction Manual
IT Manuale di istruzioni

White sewing machine with visible brand logo and control panel (no text or symbols on body)

BELLA Y CON CARACTER

AVA

Fue considerada una de las mujeres más bellas de su época: su cabello negro como el ébano, su boca generosamente pronunciada, su fina cintura. Y además fue una de las mejores actrices de su generación - Ava Gardner. Donde ella aparecía, reinaba puro glamour, y esto no sólo delante, sino también detrás de las cámaras. Sus matrimonios daban titulares de prensa y su imagen fue copiada miles de veces. Quizás nuestra VERITAS Ava también inspira a muchas personas para hacer exactamente lo que quieren.

Black-and-white portrait of a woman with feathered hair, looking upward (no text or symbols visible)

ES

Enhorabuena:

PT

Parabéns!

Ahora que es propietaria/o de una máquina de coser Come proprietária/o da sua nova máquina de costura, vai poder disfrutará de unas puntadas con calidad de precisión en todos cozer com qualidade todos os tipos de tecidos, desde los tipos de tejidos, desde capas múltiples de tela vaquíramadas até Denim, passando por sedas delicadas. hasta delicadas sedas.

Su máquina de coser le ofrece el último grito en simplicidad y funcionar. Para sua segurança e para tirar o maior partido das practicidad de funcionamiento. Por su seguridad y paramuias vantagens e do funcionamiento simples da sua máquina pueda disfrutar al máximo de las innumerables ventajas de yostura, recomendamos que leia antes de mais as instruções practicidad de funcionamiento de su máquina de coser, de segurança e os alertas neste manual.

recomendamos que lea todas las medidas de seguridad importantes, así como las instrucciones de uso y cuidado que se incluyen en este manual de instrucciones.

A sua máquina de costura é extremamente fácil e funcionar. Para sua segurança e para tirar o maior partido das muitas vantagens e do funcionamento simples da sua máquina de ostura, recomendamos que leia antes de mais as instruções, de segurança e os alertas neste manual.

Recomendamos ainda que antes de começar a trabalhar com a sua máquina de costura, descubra as muitas características vantagens de que dispõem, lendo com atenção o livr

Nos gustaría sugerirle que, antes de empezar a utilizan instruções, passo a passo, sentada/o diante da máquina. máquina de coser, descubra las innumerables funciones y ventajas que le ofrece y que podrá conocer leyendo este manual de instrucciones, paso a paso, mientras está sentada/o delante de su máquina de coser.

Toll-free

customer service number: 00800 333 00 777 (England) [e-mail]

Toll-free

customer service number:00800 333 00 777 (England) [e-mail]

Service address:

Crown Service Center teknihall Elektronik GmbH Breitefeld 15 DE-64839 Münster

Service address:

Crown Service Center teknihall Elektronik GmbH Breitefeld 15 DE-64839 Münster

EN

Congratulations:

As the owner of a new sewing machine, you will enjoy precision quality stitching on all types of fabrics, from multiple denim to delicate silks.

Your sewing machine offers the ultimate in simplicity and ease of operation. For your safety and to fully enjoy advantages and ease of operation of your sewing machine, we recommend that you read all the important safeguards and use and care instructions in this instruction book.

May we suggest that before you start to use your sewing machine, you discover the many features and advantages by

going through this instruction book, step by step, while seated at your sewing machine.

Toll-free

customer service number: 00800 333 00 777 (England) [e-mail]

Service address:

Crown Service Center

teknihall Elektronik GmbH

Breitefeld 15

DE-64839 Münster

IT

Congratulazioni!

Con l'acquisto della vostra nuova macchina da cucire glaryente calciture di massima precisione su tutti i tipi di stoffa, dai denim multistrato fino alle sete più delicate.

La vostra macchina da cucire è all'avanguardia per q the conseyne la semplicità d'uso e la facilità operativa. Per la vostra sicurezza e per potervi avvantaggiare pienamente della facilità d'uso della vostra macchina da cucire, si raccomanda leggere esaustivamente tutte le importanti istruzioni di sicurezza e di uso, nonché le istruzioni per la manutenzione, co nel presente libretto di istruzioni. our sewino

Prima di iniziare a utilizzare la macchina, si suggeriso procedere a scoprirne le molteplici caratteristiche e var sfogliando il presente manuale, passo dopo passo, sta seduti di fronte alla macchina da cucire.

Toll-free

customer service number: 00800 333 00 777 (England) [e-mail]

Service address:

Crown Service Center

teknihall Elektronik GmbH

Breitefeld 15

DE-64839 Münster

ES

USO CORRECTO

¡Peligro! Descarga eléctrica debida a la humedad.

-La máquina de coser debe ser guardada y utilizada en ambientes secos.

-La humedad puede causar una descarga eléctrica.

¡Peligro! Lesiones oculares debidas a la rotura de una aguja.

-Solamente se deben coser tejidos suaves y flexibles.

-La máquina no está diseñada para coser materiales tales como cueros, lonas, etc. gruesos, duros o inflexibles; la aguja podría romperse.

-La aguja podría romperse si el material no es transportado por el motor sino empujado o retenido por el usuario.

¡Peligro! Lesiones por pinchazo de aguja si se opera accidentalmente.

-La máquina solo debe ser utilizada por adultos cuidadosos.

-Los niños y las personas con capacidades reducidas solamente pueden utilizar la máquina tras una rigurosa instrucción y constante supervisión.

-No dejar nunca una máquina operativa en áreas a las que los niños tengan acceso.

-El interruptor principal debe estar apagado durante todas las tareas de preparación y configuración.

¡Pelligro! Riesgo de lesiones debido a defectos o modificaciones.

-La máquina no debe ser modificada.

-Las reparaciones deben ser realizadas por el servicio técnico.

-Los daños, las modificaciones o el uso de accesorios no originales pueden causar lesiones.

-Las máquinas defectuosas no deben ser utilizadas.

¡Peligro! Lugares de instalación (lugares de trabajo) inadecuados pueden provocar accidentes.

-La máquina solamente debe ser operada en superficies estables.

-Lugares de trabajo temblorosos, inestables o desordenados pueden causar que la máquina se caiga o provocar lesiones por pinchazos.

¡Pelligro! Las personas sin conocimiento de estas instrucciones de funcionamiento pueden lesionarse o dañar la máquina de coser.

-Solamente utilice esta máquina si tiene conocimientos básicos de cómo utilizar máquinas de coser.

¡Peligro! Pueden ocurrir lesiones por pinchazo de aguja si no presta atención.

-Tómese su tiempo, asegúrese de que el lugar de trabajo esté ordenado y guíe el material tranquilamente a través de la máquina sin utilizar la fuerza.

¡Precaución! Esta máquina está diseñada para su uso en una casa privada.

-La máquina no está diseñada para uso profesional o comercial.

ES INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Cuando utilice un aparato eléctrico, debe respetar siempre las precauciones de seguridad básicas, incluyendo las siguientes: Lea todas las instrucciones antes de utilizar esta máquina de coser.

PELIGRO - Para reducir el riesgo de descarga eléctrica:

1. Una máquina nunca se debe dejar desatendida cuando esté enchufada.
2. Siempre desenchufe esta máquina de la toma de pared inmediatamente después del uso y antes de limpiarla.

ADVERTENCIA - Para reducir el riesgo de quemaduras, incendio, descarga eléctrica o daños personales:

1. Lea cuidadosamente las instrucciones antes de usar la máquina.
2. Mantenga las instrucciones en un lugar adecuado cerca de la máquina y entreguelas si le da la máquina a un tercero.
3. Utilice la máquina únicamente en lugares secos.
4. Nunca deje la máquina desatendida con niños o personas mayores debido a que estos podrían no ser capaces de evaluar el riesgo.
5. Esta máquina puede ser utilizada por niños de 8 años en adelante y por personas con alguna discapacidad física, sensorial o mental o sin la experiencia y los conocimientos necesarios en el caso de que hayan sido supervisados o recibido instrucciones sobre el uso de la máquina de manera segura y entiendan los peligros que implica.
6. Los niños no deben jugar con la máquina.
7. La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión.
8. Apague siempre la máquina para llevar a cabo la preparación para el trabajo (cambiar la aguja, colocar el hilo a través de la máquina, cambiar el prensatelas, etc.).
9. Desenchufe siempre la máquina si está realizando el mantenimiento (lubricación, limpieza).

10. Desenchufe siempre la máquina si la deja desatendida, para evitar daños en el caso de que se encienda la máquina involuntariamente.

11. No utilice la máquina si está mojada o en un ambiente húmedo.

12. Nunca tire del cable, siempre desenchufe la máquina sujetando la clavija.
13. Si la bombilla LED está dañada o rota, debe ser reemplazada por el fabricante o su agente de servicio o una persona igualmente cualificada, para evitar riesgos.
14. No coloque nunca nada en el pedal.
15. No utilice nunca la máquina si las aberturas de ventilación están bloqueadas, mantenga las aberturas de ventilación de la máquina y el pedal libres de polvo, combustible y restos.
16. La máquina sólo se debe utilizar con un pedal del tipo KD-1902, FC-1902(110-120V) / KD-2902, FC-2902A, FC-2902C, FC-2902D(220-240V) / 4C-316B(110-125V), 4C-316C(127V) / 4C-326C(220V), 4C-326G(230V), 4C-336G(240V), 4C-336G(220-240V).
17. No se puede cambiar el cable eléctrico del pedal. En caso de que el cable eléctrico resulte dañado, deberá quitar el pedal.
18. El nivel de presión acústica en funcionamiento normal es inferior a 75dB(A).
19. No elimine los aparatos eléctricos como residuos urbanos sin clasificar, utilice los centros de recogida selectiva.
20. Para información relacionada con los sistemas de recogida disponibles, póngase en contacto con las autoridades locales.
21. Si se abandonan aparatos eléctricos en un vertedero, pueden producirse fugas de sustancias peligrosas en el terreno y llegar a la cadena alimentaria, dañando su salud y bienestar.
22. Cuando sustituya aparatos antiguos por otros nuevos, el distribuidor está obligado por ley a recoger su vieja máquina para reciclarla gratuitamente.
23. El electrodoméstico no puede ser utilizado por personas (incluidos niños) con discapacidad física, sensorial o mental o que carecen de experiencia y conocimiento, a menos que se les vigile o hayan recibido instrucciones. (Para fuera de Europa)
24. Los niños deben ser vigilados para que no jueguen con el electrodoméstico. (Para fuera de Europa)

GUARDE ESTAS INSTRUCCIONES

Esta máquina de coser está diseñada únicamente para uso doméstico.

UTILIZAÇÃO CORRETA

Perigo! Choque eléctrico devido à humidade.

-A máquina de costura deve ser guardada e utilizada em ambientes secos.

-A humidade pode causar um choque eléctrico.

Perigo! Lesões nos olhos devido à quebra da agulha.

-Apenas devem ser cosidos tecidos macios e flexíveis.

-A máquina não foi projectada para coser materiais como couro, lona, etc., grossos, duros ou inflexíveis; a agulha pode partirse.

-A agulha pode partir-se se o material não for transportado pelo motor, mas empurrado ou retido pelo utilizador.

Perigo! Lesão por punção da agulha se utilizada acidentalmente.

-A máquina só deve ser utilizada por adultos cuidadosos.

-Crianças e pessoas com capacidades reduzidas só podem usar a máquina após uma rigorosa formação e supervisão constante.

-Nunca deixe uma máquina operacional em áreas acessíveis a crianças.

-O interruptor principal deve estar desligado durante todas as tarefas de preparação e configuração.

Perigo! Risco de lesões devido a defeitos ou modificações.

-A máquina não deve ser modificada.

-As reparações devem ser efectuadas pelo serviço técnico.

-Os danos, as modificações ou o uso de acessórios não originais podem causar lesões.

-As máquinas com defeito não devem ser usadas.

Perigo! Locais de instalação (locais de trabalho) inadequados podem causar acidentes.

-Só deve trabalhar com a máquina em superfícies estáveis.

-Locais de trabalho que tremem, instáveis ou desorganizados podem fazer cair a máquina ou provocar lesões por punção.

Perigo! Pessoas sem conhecimento das presentes instruções de funcionamento podem lesionar-se ou danificar a máquina de costura.

-Apenas utilize esta máquina se tem os conhecimentos básicos de como usar máquinas de costura.

Perigo! Podem ocorrer lesões por punção da agulha se não prestar atenção.

-Não se apresse, assegure-se de que o local de trabalho está organizado e guie o material com calma através da máquina sem usar a força.

Precaução! Esta máquina foi projectada para uso em casa particular.

-A máquina não foi projectada para uso profissional ou comercial.

INSTRUÇÕES IMPORTANTES SOBRE SEGURANÇA

Sempre que usar um electrodoméstico deve seguir as instruções elementares de segurança, entre elas as seguintes: Leia todas as instruções antes de utilizar a máquina de costura.

PERIGO - Para reduzir o risco de choque eléctrico:

1. Nunca deixe um equipamento sem vigilância se estiver ligado à corrente eléctrica.
2. Desligue sempre a ficha da tomada eléctrica imediatamente após ter utilizado o equipamento e antes de limpar

AVISO - Para reduzir o risco de queimaduras, incêndio, choque eléctrico ou ferimentos em

pessoas:

1. Leia com atenção as instruções antes de utilizar o equipamento.
2. Guarde as instruções em local perto do equipamento e entregue o manual se a máquina for utilizada por terceiros.
3. Utilize o equipamento apenas em locais secos.
4. Nunca deixe o equipamento sem vigilância com crianças ou idosos por perto porque podem não saber avaliar o risco.
5. Este equipamento pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento, se tiverem recebido instruções ou se tiverem a supervisão de alguém sobre o seu funcionamento seguro e compreenderem os riscos envolvidos.
6. As crianças devem entender que este equipamento não é um brinquedo.
7. As crianças não devem limpar nem fazer manutenção no equipamento sem supervisão.
8. Desligue sempre a máquina quando estiver a preparar o trabalho (mudar de agulhas, meter o fio, mudar o pedal, etc.)
9. Desligue sempre a máquina se estiver a fazer tarefas de manutenção (olear, limpar).

10. Desligue sempre a máquina se precisar de se ausentar e ficar sem vigilância, para evitar que ela arranque inesperadamente e magoe alguém.

11. Não use a máquina em ambientes húmidos ou molhados.

12. Nunca puxe o cabo eléctrico, desligue sempre a ficha da tomada eléctrica com a mão.
13. Se a lâmpada LED estiver danificada ou partida, mande substituir no fabricante ou no agente oficial da marca ou por um técnico qualificado, para não incorrer em riscos.
14. Nunca ponha nada em cima do pedal.
15. Nunca use a máquina se as ventilações do ar estiverem bloqueadas; mantenha-as e ao controlador do pedal sem pó, cotão ou resíduos.
16. A máquina só deve ser usada com o controlador do pedal modelo KD-1902, FC-1902(110-120V) / KD-2902, FC-2902A, FC-2902C, FC-2902D(220-240V) / 4C-316B(110-125V), 4C-316C(127V) / 4C-326C(220V), 4C-326G(230V), 4C-336G(240V), 4C-336G(220-240V).
17. O cabo eléctrico do controlador do pedal não pode ser substituído. Se estiver danificado, não utilize o controlador do pedal.
18. O nível de pressão do som em funcionamento normal é inferior a 75dB(A).
19. Nunca elimine aparelhos eléctricos juntamente com o lixo doméstico, mas sim nos contentores de lixo apropriados para o efeito.
20. Contacte as entidades locais para mais informações sobre como eliminar este tipo de equipamentos eléctricos e electrónicos.
21. Se os aparelhos eléctricos forem despejados em lixeiras ou aterros, podem libertar substâncias perigosas para o lençol freático e entrarem na cadeia alimentar, prejudicando a saúde e contaminando o meio ambiente.
22. Quando substituir aparelhos antigos por novos, o retalhista é obrigado por lei a aceitar a devolução do seu aparelho antigo para ser eliminado pelo menos a título gratuito.
23. O eletrodoméstico não pode ser utilizado por pessoas (incluídas crianças) com incapacidade física, sensorial ou mental, ou que careçam de experiência e conhecimento, a menos que sejam vigiadas ou tenham recebido instruções. (Para fora da Europa)
24. As crianças devem ser vigiadas para que não brinquem com o eletrodoméstico. (Para fora da Europa)

GUARDE ESTAS INSTRUÇÕES

Esta máquina de costura é destinada exclusivamente a uso doméstico.

EN

CORRECT USE

Danger! Electric shock due to humidity

-The sewing machine must only be stored and used in dry rooms.
-Humidity and dampness may cause an electric shock.

Danger! Eye injuries due to a broken needle

-Only soft, flexible textiles may be sewn.
-The machine is not designed for sewing materials such as thick, hard or inflexible leather, tarpaulins, canvas, etc.; the needle may break.
-The needle can break if the material is not transported by the motor and is instead pushed or held back by the user.

Danger! Needle-prick injuries if operated accidentally

-The machine may only be used by careful adults.
-Children and persons with restricted abilities may only use the machine after thorough instruction and under constant supervision.
-Never leave an operational machine in areas to which children have access.
-The main switch must be turned off for all preparation or configuration tasks.

Danger! Risk of injury due to defects or modifications.

-The machine must not be modified.
-Repairs must be carried out by the technical service.
-Damage, modifications, or the use of non-original accessories can lead to injuries.
-Defective machines must no longer be used.

Danger! Unsuitable installation sites (workplaces) can result in accidents.

The machine must only be operated when on a stable surface.

Shaky, unstable or untidy workplaces can cause the machine to fall down or cause needle-prick injuries.

Danger! Persons without knowledge of these operating instructions may injure themselves or damage the sewing machine.

Only use this sewing machine if you have a basic knowledge of how to use sewing machines.

Danger! Needle-prick injuries may occur if you do not pay attention.

Take time, ensure the workplace is tidy and guide the material calmly through the machine without using force.

Caution! This machine is designed for use in a private home.

The machine is not approved for professional or commercial use.

EN

IMPORTANT SAFETY INSTRUCTIONS

When using an electrical appliance, basic safety should always be followed, including the following: Read all instructions before using this sewing machine.

DANGER - To reduce the risk of electric shock:

1. An appliance should never be left unattended when plugged in.
2. Always unplug this appliance from the electric outlet immediately after using and before cleaning.

WARNING - To reduce the risk of burns, fire, electric shock, or injury to persons:

1. Read the instruction carefully before you use the machine.
2. Keep the instructions at a suitable place close to the machine and hand it over if you give the machine to a third party.
3. Use the machine only in dry locations.
4. Never leave the machine unattended with children or elderly people due to they may not be able to estimate the risk.
5. This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved.
6. Children shall not play with the appliance.
7. Cleaning and user maintenance shall not be made by children without supervision.
8. Always switch off the machine if you carry out preparation for work (change the needle, feed the yarn thru the machine, change the footer, etc.).
9. Always unplug the machine if you carry out maintenance (oiling, cleaning).
10. Always unplug the machine if you leave it unattended, to avoid injury by inadvertently switch on the machine.

11. Don't use the machine if it's wet or in humid environment.

12. Never pull at the cord, always unplug the machine by gripping the plug.

13. If the LED lamp is damaged or broken, it must be replaced by the manufacturer or its service agent or a similarly qualified person, in order to avoid a hazard.
14. Never place anything on the pedal.
15. Never use the machine if the air vents are blocked keep the air vents of the machine and the foot controller free from dust, fusel and leftovers.
16. The machine may only be used with foot pedal type KD-1902, FC-1902(110-120V) / KD-2902, FC-2902A, FC-2902C, FC-2902D(220-240V) / 4C-316B(110-125V), 4C-316C(127V) / 4C-326C(220V), 4C-326G(230V), 4C-336G(240V), 4C-336G(220-240V).
17. The power cord of the foot controller can not be replaced. If the power cord is damaged the foot controller must be disposed.
18. The sound pressure level at normal operation is smaller than 75dB(A).
19. Do not dispose of electrical appliances as unsorted municipal waste, use separate collection facilities.
20. Contact your local government for information regarding the collection systems available.
21. If electrical appliances are disposed of in landfills or dumps, hazardous substances can leak into the groundwater and get into the food chain, damaging your health and well-being.
22. When replacing old appliances with new ones, the retailer is legally obligated to take back your old appliance for disposal at least for free of charge.
23. The appliance is not to be used by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction. (For outside Europe)
24. Children being supervised not to play with the appliance. (For outside Europe)

SAVE THESE INSTRUCTIONS

This sewing machine is intended for household use only.

IT

USO CORRETTO

Pericolo! Scarica elettrica dovuta all'umidità.

- La macchina per cucire deve essere conservata ed utilizzata in un luogo asciutto.

- L'umidità può essere causa di scariche elettriche.

Pericolo! Lesioni agli occhi dovute alla rottura di un'ago.

- Devono essere cuciti esclusivamente tessuti morbidi e flessibili.

- La macchina non è progettata per cucire materiali come cuoio, olona, etc. spessi, duri o non flessibili; l'ago potrebbe rompersi.

- L'ago potrebbe rompersi se il materiale non viene trasportato dal motore ma spinto o trattenuto dal destinatario della macchina.

Pericolo! Lesioni dovute a puntura di ago accidentale

- La macchina deve essere utilizzata esclusivamente da adulti attenti.

- I bambini e le persone con capacità ridotte possono utilizzare la macchina solo in seguito ad una rigorosa formazione e sotto una supervisione costante.

- Non lasciare mai la macchina in funzione in aree alla quali hanno accesso i bambini.

- L'interruttore principale deve essere spento nel corso di tutte le operazioni di preparazione e configurazione.

Pericolo! Rischio di lesioni dovute a difetti o modifiche.

- La macchina non deve essere modificata.

- Le riparazioni devono essere effettuate dal servizio tecnico.

- I danni, le modifiche o l'uso di accessori non originali possono provocare lesioni.

- Le macchine difettose non devono essere utilizzate.

Pericolo! Un luogo di installazione (luogo di lavoro) inadeguato può provocare incidenti.

- La macchina deve operare esclusivamente su superfici stabili.

- Luoghi di lavoro tremolanti, instabili o disordinati possono provocare la caduta della macchina o lesioni dovute a puntura.

Pericolo! Le persone che non sono a conoscenza delle presenti istruzioni relative al funzionamento possono ferirsi o danneggiare la macchina per cucire.

- Utilizzare la macchina solo se si possiede una conoscenza di base delle modalità d'uso della macchina per cucire.

Pericolo! Se non si presta attenzione possono verificarsi lesioni dovute alla puntura di ago.

- Prendere tempo per assicurarsi che il luogo di lavoro sia ordinato e guidare il materiale tranquillamente attraverso la macchina senza forzarlo.

Precauzioni! La macchina è stata progettata per essere utilizzata in case private.

- La macchina non è progettata per uso professionale o commerciale.

IT

IMPORTANTI ISTRUZIONI DI SICUREZZA

Quando si utilizzano elettrodomestici è importante rispettare costantemente le elementari norme di sicurezza, tra cui quelle successivamente riportate: leggere attentamente tutte le istruzioni prima di iniziare a utilizzare la macchina da cucire.

PERICOLO - Per ridurre il rischio di scosse elettriche:

1. La macchina da cucire non va mai lasciata incustodita nel momento in cui è collegata alla corrente elettrica.
2. Scollegare sempre la macchina dalla presa elettrica subito dopo l'uso e prima di effettuare le operazioni di pulizia.

ATTENZIONE - Per ridurre il rischio di scottature, incendio, scossa elettrica o lesioni personali:

1. Leggere attentamente le istruzioni prima di utilizzare la macchina.
2. Conservare il manuale di istruzioni in un luogo appropriato, vicino alla macchina e, nel caso in cui la macchina venisse ceduta ad altri, consegnare anche il libretto.
3. Utilizzare la macchina esclusivamente in ambienti asciutti.
4. Non lasciare mai la macchina incustodita in presenza di bambini o anziani che potrebbero sottovalutarne i risch
5. Il presente elettrodomestico può essere utilizzato da bambini a partire dagli 8 anni di età e oltre, nonché da persone affette da disabilità fisica, sensoriale e mentale, o prive di esperienza e istruzione solo a patto che le loro conoscenze in merito all'uso sicuro dell'apparecchio e comprensione dei rischi impliciti sia stata accertata, o che abbiano ricevuto adeguata istruzione in merito.
6. Non permettere ai bambini di giocare con la macchina da cucire.
7. Le operazioni di pulizia e manutenzione possono essere realizzate da bambini solo se sorvegliati.
8. Spegnere sempre la macchina nel momento in cui si effettuano operazioni di preparazione al lavoro (sostituzione dell'ago, ripristino della spoletta con la macchina, sostituzione del piedino, ecc.).
9. Durante le operazioni di manutenzione (lubrificazione, pulizia) scollegare sempre la macchina dalla corrente.

10. Scollegare sempre la macchina dalla corrente nel momento in cui la si lascia incustodita in modo da evitare lesioni provocate dall'accensione involontaria.

11. Non utilizzare la macchina in ambienti umidi o bagnati.

12. Per scollegare la macchina, afferrare la spina elettrica e non cercare di staccarla dalla presa tirando il cavo.
13. In caso di danno o rottura della lampada LED, per evitare rischi, la sostituzione va eseguita dal produttore o dal suo agente di assistenza, o persona qualificata con ruolo simile.
14. Non collocare mai pesi sul pedale.
15. Non utilizzare la macchina nel caso in cui le prese d'aria fossero bloccate. Mantenere sempre le prese d'aria della macchina e del pedale sgombere da polvere, olio di flemma e residui.
16. La macchina deve essere utilizzata esclusivamente con pedale di controllo tipo KD-1902, FC-1902(110-120V) / KD-2902, FC-2902A, FC-2902C, FC-2902D(220-240V) / 4C-316B(110-125V), 4C-316C(127V) / 4C-326C(220V), 4C-326G(230V), 4C-336G(240V), 4C-336G(220-240V).
17. Il cavo elettrico del pedale di controllo non può essere sostituito. Nel momento in cui il cavo della corrente è danneggiato, il pedale di controllo va gettato.
18. Il livello di pressione acustica durante l'uso normale della macchina è inferiore a 75dB(A).
19. Non gettare le apparecchiature elettriche tra i rifiuti generici, utilizzare gli appositi contenitori di raccolta differenziata.
20. Contattare le autorità locali per informazioni sul sistema di raccolta differenziata locale.
21. Quando le apparecchiature elettriche vengono gettate in discariche o terreni di deposito, scaricano sostanze pericolose che possono infiltrarsi nel terreno, penetrare in acque sotterranee e pertanto entrare nella catena alimentare con conseguenti danni per la salute e il benessere.
22. Quando si effettua la sostituzione di apparecchi vecchi con apparecchi nuovi, il rivenditore è legalmente obbligato a ritirare l'apparecchio vecchio per provvedere allo smaltimento, senza alcun costo.
23. Questo apparecchio non è destinato all'uso da parte di persone (bambini compresi) inesperte o le cui capacità fisiche, sensoriali o mentali siano ridotte, a meno che una persona responsabile della loro sicurezza sia presente e fornisca le istruzioni relative all'uso dell'apparecchio. (Per Paesi extracomunitari)
24. I bambini devono essere sorvegliati per impedire che giochino con l'apparecchio. (Per Paesi extracomunitari)

CONSERVARE LE PRESENTI ISTRUZIONI

Questo modello di macchina da cucire è destinato esclusivamente all'uso domestico.

ES Índice

Información básica de la máquina

Partes de la máquina 17/20

Conexión de la máquina a la red eléctrica 21

Palanca del prensatelas de dos pasos 23

Accesorios 25

Enhebrado de la máquina

Ajuste de las clavijas portacarrete 27

Devanado de la canilla 29

Inserción de la canilla 31

Tensión del hilo 33

Enhebrado del hilo superior 35

Enhebrador automático (opcional) 37

Elevación del hilo de la canilla 39

Costura

Cómo elegir su patrón 41

Placa del patrón de puntadas 43

Selector de ancho de puntada y

selector de longitud de puntada 45

Costura de puntadas rectas 47

Costura marcha atrás/ Cómo quitar el trabajo/ Corte del hilo..49

Elección de patrones de puntadas elásticas 51

Dobladillo invisible 53

Costura de ojales en un solo paso 55

Cómo coser ojales en 4 tiempos 57

Costura de botones 59

Cremalleras 61

Información general

Colocación de la mesa supletoria 63

Cambio del prensatelas 65

Cuadro de agujas/tejidos/hilos 67

Placa de zurcir 71

Mantenimiento y detección y resolución de problemas

Inserción de la aguja 73

Mantenimiento 75

Guía de detección y resolución de problemas 77

PT Índice

Elementos básicos da máquina

Detalhes da máquina 17/20

Ligar a máquina à corrente eléctrica 22

Elevador do pé calcador de dois passos 24

Acessórios 26

Enfiar a linha

Configuração dos pinos para carrinho de linhas 28

Encher a bobina 30

Meter a bobina 32

Tensão da linha 34

Tensão da linha superior 36

Tensor da linha automático (opcional) 38

Puxar a linha da bobina 40

Costurar

Como escolher o padrão 42

Placa de padrões de pontos 44

Ponto alargado e ponto alongado 46

Ponto recto 48

Inversão de ponto / Retirada do trabalho / Corte da linha 50

Seleccionar padrões de pontos 52

Bainha com ponto invisível 54

Casear 56

Como coser casas de botões em 4 tempos 58

Costurar botões 60

Fechos 62

Informação geral

Montar a mesa de pregar pinos 64

Mudar o pedal 66

Tabela de agulhas/tecidos/linhas 68

Cerzir 72

Manutenção e resolução de problemas

Meter a agulha 74

Manutenção 76

Guia de resolução de problemas 78

EN> List of contents

Machine Basics

Details of the machine 17/20

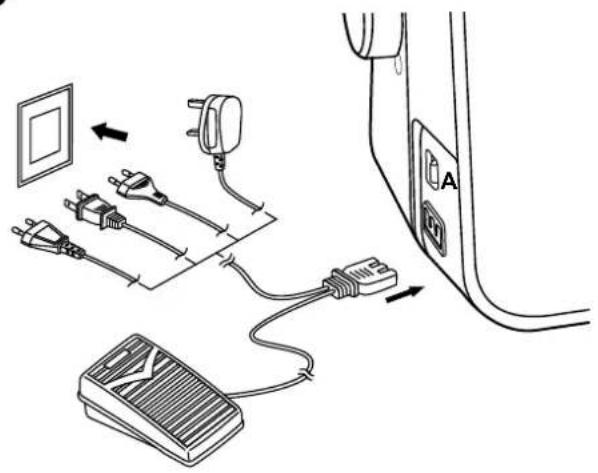

Connecting machine to power source 22

Two-step presser foot lifter 24

Accessories 26

Threading the Machine

Setting up the thread spool pins 28

Winding the bobbin 30

Inserting the bobbin 32

Thread tension 34

Threading the upper thread 36

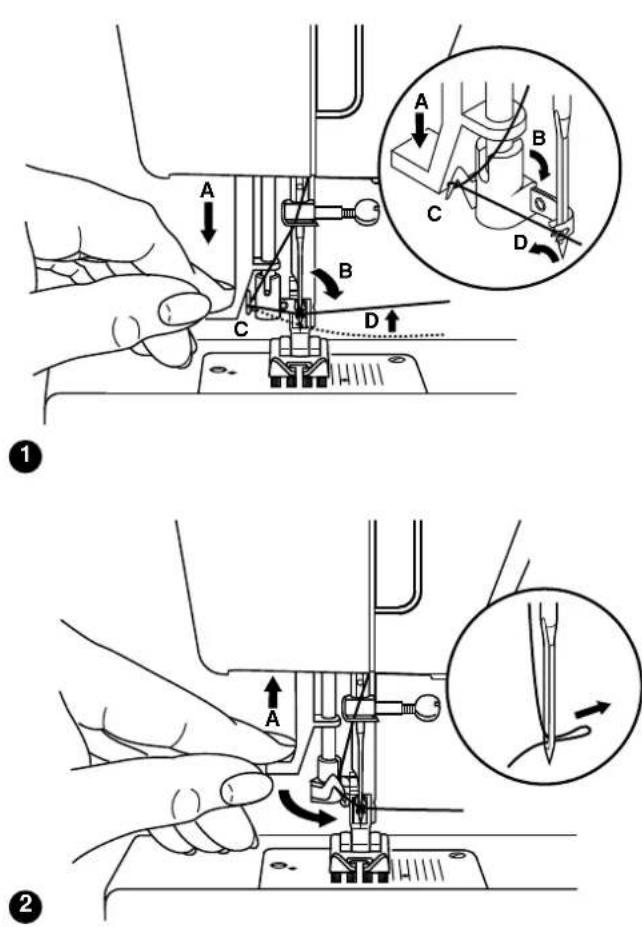

Automatic needle threader (optional) 38

Raising the bobbin thread 40

Sewing

How to choose your pattern 42

Stitch pattern plate 44

Stitch width dial & stitch length dial 46

Sewing straight stitch 48

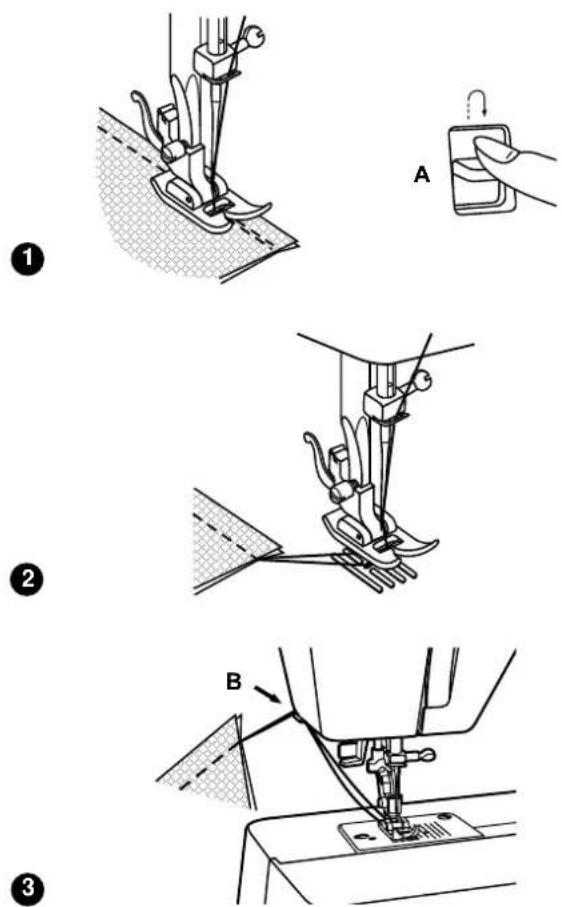

Reverse sewing/ Removing the work/ Cutting the thread 50

Choosing stretch stitch patterns 52

Blind hem 54

Sew 1-Step buttonholes 56

Sew 4-step buttonholes 58

Sewing on buttons 60

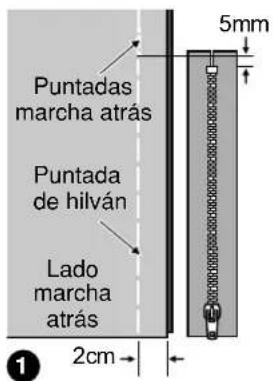

Zippers 62

General Information

Fitting the snap-in sewing table 64

Changing the presser foot 66

Needle/Fabric/Thread Chart 69

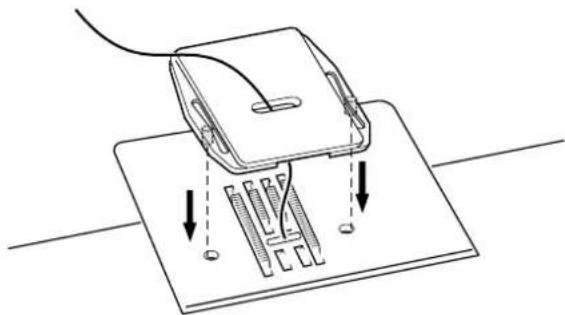

Darning plate 72

Maintenance and Troubleshooting

Inserting the needle 74

Maintenance 76

Troubleshooting Guide 79

IT Indice

Componenti di base della macchina

Identificazione componenti della macchina 17/20

Collegamento della macchina all'alimentazione elettrica 22

Leva alza-piedino a due posizioni 24

Accessori 26

Infilatura della macchina

Impostazione dei perni portarocchetto 28

Avvolgimento della bobina 30

Inserimento della bobina 32

Regolazione tensione del filo 34

Infilatura superiore 36

Infila-ago automatico (opzionale) 38

Estrazione del filo della bobina 40

Cucire

Come scegliere il motivo 42

Piastra punto decorativo 44

Quadrante selezione larghezza del punto e

quadrante selezione lunghezza del punto 46

Punto diritto 48

Retromarcia / Rimozione del tessuto / Taglio del filo 50

Selezione motivi con punto elastico 52

Orlo a punto invisibile 54

Cucitura asole 1 passo 56

Cucitura asole 4 passo 58

Applicazione di bottoni 60

Chiusure lampo 62

Informazioni generali

Collocazione del tavolino di cucitura a incastro 64

Sostituzione del piedino 66

Tavola ago/tessuto/punto 70

Piastrina rammendo 72

Manutenzione e risoluzione problemi

Inserimento dell'ago 74

Manutenzione 76

Guida alla risoluzione dei problemi 80

ES Partes de la máquina

1. Selector de tensión del hilo
2. Palanca Tirahilos
3. Cortahilos
4. Prensatelas
5. Placa de aguja
6. Mesa de costura y caja de accesorios
7. Palanca de costura marcha atrás
8. Placa del patrón de puntadas
9. Tope del devanador de la canilla
10. Selector de longitud de puntada
11. Selector de ancho de puntada (para Barbara/Romy)
12. Pantalla de las puntadas
13. Palanca para hacer ojales en un solo paso (para Ava/Greta/Romy)
14. Enhebrador automático (para Ava/Greta/Romy)

PT Especificações da máquina

1. Tensão da linha
2. Alavanca tensora da linha
3. Cortador de linha
4. Pedal
5. Placa de agulha
6. Mesa de costura e caixa de acessórios
7. Alavanca para ponto invertido
8. Placa de padrões de pontos
9. Encosto do enrolador da bobina
10. Botão de ponto alongado
11. Botão de largura do ponto (para Barbara/Romy)
12. Mostruário de pontos
13. Alavanca de casear de 1 passo (para Ava/Greta/Romy)
14. Tensor de linha automático (para Ava/Greta/Romy)

EN Details of the machine

1. Thread tension dial
2. Thread take-up lever
3. Thread cutter
4. Presser foot
5. Needle plate
6. Sewing table and accessory box
7. Reverse sewing lever
8. Stitch pattern plate
9. Bobbin winder stopper
10. Stitch length dial
11. Stitch width dial (for Barbara/Romy)
12. Stitch display
13. One step buttonhole lever (for Ava/Greta/Romy)
14. Automatic threader (for Ava/Greta/Romy)

IT Identificazione componenti della macchina

1. Quadrante tensione filo
2. Guidafilo
3. Tagliafilo
4. Piedino
5. Piastrina ago
6. Vano tavola da cucito e accessori
7. Leva cucitura in retromarcia
8. Piastra motivi del punto
9. Fermo avvolgitore spoletta
10. Quadrante lunghezza punto
11. Quadrante larghezza punto (per Barbara/Romy)
12. Indicatore punto
13. Leva asola a una fase (per Ava/Greta/Romy)
14. Infila-ago automatico (per Ava/Greta/Romy)

ES Partes de la máquina

1. Porta-carrete
2. Eje del devanador de la canilla
3. Rueda de mano
4. Selector de patrones
5. Interruptor de alimentación
6. Toma principal de corriente
7. Guía para el devanado de la canilla
8. Guía para el hilo superior
9. Placa frontal
10. Asa
11. Palanca de elevación del prensatelas
12. Pedal
13. Cable de alimentación

PT Especificações da máquina

1. Pino do carretel
2. Eixo da bobinadora
3. Volante manual
4. Selecionador de padrão
5. Interruptor
6. Tomada
7. Guia de linha para a bobina
8. Guia da linha superior
9. Placa frontal
10. Pega
11. Elevador do pedal
12. Comando do pé
13. Cabo eléctrico

EN Details of the machine

1. Spool pin
2. Bobbin winder spindle
3. Handwheel
4. Pattern selector dial
5. Power switch
6. Main plug socket
7. Bobbin thread guide
8. Upper thread guide
9. Face plate
10. Handle
11. Presser foot lifter
12. Foot control
13. Power cord

IT Identificazione componenti della macchina

1. Porta rocchetto
2. Alberino avvolgitore bobina
3. Volantino
4. Quadrante selettore motivi
5. Interruttore di accensione
6. Presa principale
7. Guidafilo bobina
8. Guidafilo superiore
9. Piastra frontale
10. Maniglia
11. Leva alzapiedino
12. Pedale
13. Cavo di alimentazione

1

2

3

Simple line drawing of a shoe being adjusted with a curved arrow indicating motion (no text or symbols)

Conexión de la máquina a la red eléctrica

Cuidado:

Desenchufe el cable de alimentación cuando no vaya utilizar la máquina. Consulte a un electricista cualificado si tiene alguna sobre cómo conectar la máquina a la fuente de alimentación.

Conecte la máquina a la fuente de alimentación tal y como se indica en el dibujo. (1)

Este aparato está equipado con un enchufe polarizado debe utilizarse con la toma polarizada adecuada. (2)

Luz de costura

Pulse el interruptor principal (A) hasta que esté en tener alimentación y luz.

Pedal

La velocidad de costura se regula a través del pedal. (3)

NOTA IMPORTANTE

Para aparatos con un enchufe polarizado (una hoja es más ancha que la otra). Para reducir el riesgo de deso eléctrica, este enchufe encaja sólo en un sentido toma polarizada. Si no encaja del todo en la toma, invierta el enchufe. Si sigue sin encajar, póngase en contacto con un electricista cualificado para instalar la toma adecuada. No modifique el enchufe de ninguna manera.

a.Enchufe accesorio polarizado b.Conductor que se va a conectar a tierra

PT Ligar a máquina à corrente eléctrica

Atenção:

Desligue o cabo eléctrico quando estiver a utilizar a máquina. Consulte num electricista qualificado se não souber como ligar a máquina à corrente eléctrica.

Ligue a máquina a uma tomada co ilustrado na figura. (1)

Este aparelho está equipado com uma ficha polarizada que deve ser usada com tomada compatível. (2)

Luz de costura

Prima o botão (A) em "I" para ligar e acender a luz.

Comando do pé

O pedal do comando do pé regula velocidade para cozer. (3)

AVISO IMPORTANTE

Para aparelhos com ficha polarizada (uma lâmina é mais larga do o outra). Para diminuir o risco de cl eléctrico, esta ficha só deve entrar uma maneira na tomada eléctrica-contrário, vire a ficha ao contrário. mesmo assim, não encaixar bem, peça a um electricista qualificado para tomar uma tomada compatível. Não modifique a ficha de maneira nenhuma.

a.Ficha com anexo polarizado b.Ligação terra

EN Connecting machine to power source

Attention:

nāo Unplug power cord when machine is not in use. Consult a qualified electrician if in doubt of how to connect machine to power source.

connect the machine to a power source as illustrated. (1)

This appliance is equipped with a polarized plug which must be used with the appropriate polarized outlet. (2)

Sewing light

Press main switch (A) to "I" for power and light.

Foot control

The foot control pedal regulates the sewing speed. (3)

IMPORTANT NOTICE

For appliance with a polarized plug (one blade is wider than the other). To reduce the risk of electric shock, this plug defended to fit in a polarized outlet. Casne way. If it does not fit fully outlet, reverse the plug. If it still does not fit, contact a qualified electrician to install the proper outlet. Do not modify the plug in any way.

a. Polarized attachment plug

b. Conductor intended to be grounded

IT Collegamento della macchina all'alimentazione elettrica

Attenzione:

Scollegare il cavo dalla corrente quando non si usa la macchina. Rivolgersi a elettricista professionista in caso di dubbio sulla modalità di collegamento della macchina alla presa di corrente.

Collegare la macchina alla presa di corro come illustrato. (1)

Il presente apparecchio è dotato di spina polarizzata che dovrà essere utilizzata con idonea presa polarizzata. (2)

Luce di cucitura

Girare l'interruttore principale (A) su "I" p accensione e illuminazione.

Pedale

Il controllo a pedale regola la velocità cucitura. (3)

AVVISO IMPORTANTE

Per gli apparecchi muniti di spina polarizzata (un contatto è più largo dell'altro). Per ridurre il rischio di scoss elettrica, questa spina è conformata in modly da poter essere inserita in una presa polatizzata in un unico senso. Se la spina non si inserisce completamente nella presa, girarla. Se neppure girandola entra nella presa, mettersi in contatto con un elettricista qualificato per installare una presa adeguata. Non modificare la spina in alcun modo.

a.Spina polarizzata

b. Conduzione di messa a terra

ES Palanca del prensatelas de dos pasos

La palanca del prensatelas sube y baja su prensatelas. (A)

Cuando cosa diversas capas o tejidos gruesos, el prensatelas se puede subir una segunda fase para colocar fácilm trabajo. (B)

PT Elevador do pé calcador de dois passos

O Elevador do pedal sobe e baixa o seu Pedal. (A)

EN Two-step presser foot lifter

The presser foot lifter raises and your presser foot. (A)

T Leva alza-piedino a lowers due posizioni

La leva alza-piedino serve per alzare abbassare il piedino. (A)

When sewing several layers or thick

Quando costurar várias camadas tecido, o pedal pode subir um nível para melhor posicionar a trabalho. (B)

de fabrics, the presser foot can be segend stage for easy positioning peçavorde(B)

raisedoa si stanno cucendo vari strati of the pressi, il piedino

può essere sollevato in una posizione più elevata in modo da agevolare la collocazione della stoffa. (B)

1

2

Accesorios

Los accesorios se encuentran en la caja de accesorios.

Accesorios estándar (1)

a. Prensatelas universal
b. Prensatelas para cremalleras
d. Prensatelas para coser botones
e. Abre-ojales/pincel
f. Guía para bordes/acolchados
g. Paquete de agujas
h. Canilla (3x)
i. Destornillador en forma de "L"
j. Placa de zurcir
k. Portacarretes de fieltro (2x)

c1. Prensatelas para ojales (para Rita/Grace/Barbara)

c2. Prensatelas para ojales (para Ava/Greta/Romy)

Accesorios opcionales (2)

(Los accesorios opcionales no se incluyen con esta máquina; sin embargo, están disponibles como accesorios especiales en su distribuidor local.)

I. Prensatelas para puntadas de festón
m. Prensatelas para sobrehilado
n. Prensatelas para dobladillos
o. Prensatelas para cordones
p. Prensatelas para dobladillos invisibles
q. Prensatelas para zurcir/bordados
r. Prensatelas para fruncir
s. Prensatelas para acolchados
t Prensatelas transportador
u. Aguja doble

Acessórios

Os acessórios estão guardados respectiva caixa.

Accessories

na Accessories are stored inside the accessory storage.

Accessori

Gli accessori sono riposti all'interno dell'apposito vano accessori.

Acessórios habituais (1)

a. Pedal para todos os fins

b. Pedal para fechos de correr

c1. P e d a l p a r a Rita/Grace/Barbara)

c2. Pedal para casear (para Ava/Greta/Romy

d. Pé-calcador para costurar botões

e. Desmanchador de costura / escova

f. Guia para orlas / acolchoar

g. Embalagem de agulhas

h. Bobina (3x)

i. Chave de parafusos "L"

j. Placa de cerzir

k. Pino do carretel (2x)

Standard accessories (1)

a. All purpose foot

b. Zipper foot

c1s Buttonhole foot (for a r a Rita/Grace/Barbara)

¢2. Buttonhole foot (for Ava/Greta/Romy)

d. Button sewing foot

e. Seam ripper/ brush

f. Edge/ quilting guide

g. Pack of needle

h. Bobbin (3x)

i. L-screwdriver

j. Darning plate

k. Spool pin felt (2x)

Accessori standard (1)

a. Piedino universale

b. Piedino chiusura lampo

c1.Piedino asola (per Rita/Grace/Barbara) c2.Piedino asola (per Ava/Greta/Romy)

d. Piedino bottoni

e. Taglia-asole / spazzolino

f. Guida orlatura / trapuntatura

g. Pacchetto aghi

h. Bobine (3)

i. Cacciavite ergonomico a L

j. Piastrina rammendo

k. Feltrini per porta rocchetto (2)

Acessórios opcionais (2)

(Os acessórios opcionais não são fornecidos com esta modelo; estão entanto disponíveis como acessórios especiais no agente mais próximo de si.)

I. Pé-calcador para costurar cetim

m. Pé-calcador para alinhavar

n. Pé-calcador calcador

o. Pé-calcador para cordão

p. Pé-calcador de bainha invisível

q. Pé-calcador de cerzir/bordar

r. Pé-calcador de junção de bordas

s. Pé-calcador de acolchoamento

t. Pé calcador recto

u. Agulha dupla

Optional accessories (2)

(Optional accessories are not supplied with this machine; they are however available as special accessories from your local dealer.)

I. Satin stitch foot

m. Overcasting foot

n. Hemmer foot

o. Cording foot

p. Blind hem foot

q. Darning/ embroidery foot

r. Gathering foot

s. Quilting foot

t. Walking foot

u. Twin needle

Accessori opzionali (2)

(Gli accessori opzionali non sono forni con questo modello di macchina; sono comunque reperibili come accessori speciali presso il vostro rivenditore locale)

I. Piedino raso

m. Piedino sopraggitto

n. Piedino orlatore

o. Piedino cordonatore

p. Piedino orlo invisibile

q. Piedino rammendo / ricamo

r. Piedino arricciatura

s. Piedino trapuntatura

t. Piedino avanzamento

u. Ago doppio

ES Ajuste de las clavijas portacarrete

Las clavijas portacarrete (C, D) sirven para sostener portacarretes mientras el hilo entra en la máquina de Para usar, tire de las clavijas portacarrete hacia arrib guardar, presione hacia abajo.

Nota:

Si utiliza hilo, que tiende a enrollarse alrededor del vástago portacarrete, coloque el hilo en el vástago portacarrete (C) y conduzca el hilo superior (A) a través del ojal (B) de la clavija portacarrete (D), véase la figura. El ojal (B) debe orientado en dirección al portacarrete.

PT Configuração dos pinos para carrinho de linhas

Os pinos para carrinho de linhas são usados para segurar os carrinhos de linhas durante a alimentação de máquina de costura. Para usar pinos para carrinho de linhas para Para o armazenamento empurre para baixo.

EN Setting up the thread spool pins

The thread spool pins (C, D) serve to hold the thread spools in place while thread is fio being fed to the sewing machine. To us pux the spool pin, pull it upwards. To store para push at down.

Nota:

Se usar o fio que tende a enrolar-se à volta pino para carrinho de linhas insira o fio no pino para carrinho linhas (C) e passe o fio pelo orifício (B) do pino para carrinho de linhas (D), ver figura. O orifício (B) deve indicar sentido do carrinho de linhas.

Note:

If you are using thread which tends to wraps itself around the spool the thread on the thread spool pin (C) and guide the upper thread (A) through the eye (B) in the thread spool pin (D), see Fig. The eye (B) should point in the direction of the thread spool. no

IT Impostazione dei perni portarocchetto

I perni portarocchetto (C, D) servono tenere fermi i roccchetti di filo durante singresso del filo nella macchina da cucire. Per l'utilizzo tirare il perni portarocchetto verso l'altro. Per chiudere spingere in basso.

Nota:

Quando si utilizza il filo che tende a v vol g e r s i intorno portarocchetto, porre il filo sul perno portarocchetto (C) e guidare il filo superiore (A) attraverso gli occhielli (B) del perno portarocchetto (D), vedere la figura. Gli occhielli (B) sono rivolti i direzione del rocchetto di filo.

ES Devanado de la canilla

• Coloque el hilo y el portacarretes de fieltro (a) e portacarretes. (1)
• Coloque el hilo en la guía para el hilo. (2)
• Enrolle el hilo hacia la derecha alrededor de los tensores para devanado de la canilla. (3)
• Enhebre la canilla tal y como se indica y colóquela en el eje. (4)
• Empuje el eje de la canilla hacia la derecha. (5)
• Agarre el extremo del hilo. (6)
• Pise el pedal. (7)
• Suelte el pedal después de unos cuantos giros. Suelte el hilo y córtelo lo más cerca posible del portacarretes. Vupisar al pedal. Cuando el portacarretes esté lleno, glentamente. Suelte el pedal y corte el hilo. (8)
• Empuje el eje de la canilla hacia la derecha (9) y sáquela.

Recuerde:

Cuando el eje del devanador de la canilla está en posición de "devanado de la canilla", la máquina no coserá y la rueda de mano no girará. Para comenzar a coser, presione el devanador de la canilla hacia la izquierda (posición de costura).

Encher a bobina

• Colocar a linha e o feltro do carretel (a) sobre o pino do carretel. (1)
• Meter a linha pelo guia de linha. (2)
• Bobinar a linha no sentido dos ponteiros do relógio nos discos de tensão linha. (3)
• Encha a bobina conforme a figura coloque no eixo. (4)
• Empurre o eixo para a direita. (5)
• Segure na ponta da linha. (6)
• Carregue no pedal do comando (7)
• Solte o pedal a fim de algumas Solte a linha e corte o mais p possível do carretel. Carregue novamente no pedal. Quando o carrete estiver cheio, gira lentamente. Solte pedal e corte a linha. (8)
• Empurre o eixo da bobina para esquerda (9) e retire.

Nota:

Quando o eixo da bobinadora estivê posição "rebobinar bobina", a máquina não coze e o volante não roda. - começar a cozer, empurre o eixo da bobinadora para a esquerda (posição costurar).

Winding the bobbin

pinPlace the thread and spool onto the spool pin. (1)

• Snap thread into thread guide. (2)
• Wind thread clockwise around de winder tension discs. (3)

- Thread bobbin as illustrated and on spindle. (4)

• Push bobbin spindle to right. (5)
• Hold thread end. (6)

do Stére. on foot control pedal. (7)

• Release the pedal after a few times. Release the thread and cut as close as possible to the spool. Press the again. Once the spool is full, slowly. Release the pedal and o thread. (8)
• Push bobbin spindle to left (9) and remove.

Please Note:

When the bobbin winder spindle a "bobbin winding" position, the machine will not sew and the hand wheel will not turn. To a start sewing, push the bobbin spindle to the left (sewing position).

Avvolgimento della bobina

pin - feblllo(a)re il filo e il feltrino per ; rocchetto (a) sul porta rocchetto. (1)

- Infilare il filo nel guidafilo. (2)

bobbinAvvolgere il filo in senso orario attorno ai dischetti di tensione dell'avvolgitore. (3)

• Infilare la bobina come illustrato e collocarla sull'alberino. (4)
• Sospingere l'alberino della bobina verso destra. (5)
• Trattenere l'estremità del filo. (6)
• Premere il pedale. (7)

turns - Rilasciare il pedale dopo alcuni giri far fermare la macchina. Lasciare pedal Prestremità del filo e tagliarlo il più vicino rotates possibile alla spoletta. Premere nuovamente il pedale. Quando la spoletta è piena, ruota più lentament Rilasciare il pedale e tagliare il filo. (8)
- Sospingere l'alberino della bobina verso sinistra (9) e togliere la spoletta.

Avimertenza:

Quando l'alberino dell'avvolgitore della bobina si trova in posizione di "avvolgimento bobina", la macchina non winder cuce e il volantino è bloccato. Per cominciare a cucire, sospingere l'alberino dell'avvolgitore verso sinistra (posizione di cucitura).

ES Inserción de la canilla

Atención: Gire el interruptor de alimentación hasta la posición ("O") antes de insertar o extraer la canilla.

Cuando inserte o extraiga la canilla, la aguja deberá estar totalmente subida.

• Quite la mesa de costura y después abra la tapa articulada. (1)
• Tire del canillero desde el pestillo articulado (a). (2)
• Extraiga la canilla del canillero. (3)
• Sujete el canillero con una mano. Introduzca la canilla de tal forma que el hilo se desplace hacia la derecha (flecha). (4)
• Empuje el hilo a través de la abertura y por debajo de la barra. (5) Deje un cabo de hilo de 6 pulgadas (aprox. 15 cm).
• Sujete el canillero por el pestillo articulado. (6)
• Asegúrese de que la barra del canillero (b) encaje muesca (c) en la parte superior del canal, tal y muestra en. (7)

Nota: Si el canillero no se coloca correctamente en la máquina, se saldrá de la lanzadera inmediatamente en cuanto empiece a coser.

Meter a bobina

Atenção:

Desligue a máquina ("O") antes meter ou tirar a bobina.

Ao meter ou tirar a bobina, a linha deve estar completamente levantada.

• Retire a mesa de costurar e tampa articulada. (1)
• Empurre a caixa da bobina pelo engate articulado (a). (2)
• Retire a bobina da respectiva caixa. (3)
• Segure na caixa da bobina com mão. Meta a bobina de modo a linha corra no sentido dos ponteiros do relógio (seta). (4)
• Puxe a linha através da ranhura baixo do dedo. (5) Deixe uma ponta com cerca de 15 cm.
• Segure na caixa da bobina pelo engate articulado. (6)
• Verifique se o dedo do porta bobine (b) encaixa no nó (c) no topo da lançadeira, como se mostra. (7)

Nota:

Se o porta bobina não estiver colocado na máquina, vai cair lançadeira imediatamente depois começar a costurar.

Inserting the bobbin

Attention:

deTurn power switch to off ("O") inserting or removing the bobbin.

When inserting or removing the bobbin, the needle must be fully raised.

• Remove the sewing table, then open the abra hinged cover. (1)
• Pull the bobbin case by the hinged latch (a). (2)
• Remove the bobbin of the bobbin (3)
• Uma Hold the bobbin case with one
  a do Insert the bobbin so that the thread runs in a clockwise direction (arrow). (4)
• Pull the thread through the slit and under the finger. (5) Leave a 6 inch thread.
• Hold the bobbin case by the latch. (6)
• Make sure the bobbin case finger (b) fits into the notch (c) at the top of the race as shown in. (7)

Note:

If the bobbin case is not properly beplaced back into the machine, it will fall da out form the shuttle immediately aft starting to sew.

Inserimento della bobina

Attenzione:

be girare l'interruttore su off ("O") prima di inserire o togliere la bobina.

Durante l'inserimento o la rimozione della bobina, lago deve essere totalmente sollevato.

• Togliere il tavolino da cucito e ap coperchio ribaltabile. (1)
  Estrarre la capsula della bobina tira dalla levetta incernierata (a). (2)
• Estrarre la bobina dalla capsula. (3)
• trattenere la bobina con una mano Inserire la bobina in modo che il scorra in senso orario (osservare freccia). (4)
  -tail Infilare il filo nella fessura e far passare sotto la maniglietta. (5) Lasciare 15 ningredio sciolto.
• Tenere la capsula della bobina dalla levetta incernierata. (6)
• Accertarsi che la maniglietta della capsula (b) si innesti correttamente r nottolino (c) al limite estremo della pista come illustrato in (7).

Avvertenza:

Se la bobina non è correttamente collocata al punto estremo nella macchina, non appena si inizierà a cucire, cadrà immediatamente dalla spola.

1

2

Tensión del hilo

Tensión del hilo superior (1)

Ajuste básico de la tensión del hilo superior: "4".

Para aumentar la tensión, gire el selector hasta el valor superior. Para reducir la tensión, gire el selector hasta el siguiente valor inferior.

A. Tensión normal del hilo

B. Tensión del hilo superior demasiado floja

C. Tensión del hilo superior demasiado prieta

Tensión del hilo inferior (2)

Nota:

La tensión de la canilla se ajusta correctamente durante el proceso de fabricación, por lo que no es preciso i ningún cambio.

Para probar la tensión del hilo de la canilla, se coloca la canilla entera en el canillero. A continuación, el canillero y la pinza se suspenden al final del hilo.

Si la tensión es correcta, el hilo se devanará aproximadamente 5-10 cm cuando se mueva suavemente y después qu suspendido.

Si se devana todo el canillero, la tensión será demasiado floja. Si la tensión es demasiado prieta, le costará devanar siquiera se devanará. Para ajustarlo, utilice el destornillador.

Esticar a linha

Tensão da linha superior (1)

Configuração básica da tensão da superior: "4".

Para aumentar a tensão, rode o para o número seguinte. Para din tensão, rode o botão para o nú abaixo.

A. Tensão normal da linha
B. Tensão da linha superior muito solta
C. Tensão da linha superior muito apertada

Tensão da linha inferior (2)

Nota:

A tensão da bobina é regulada correctamente o durante fabrico, isso o utilizador final não deve alterações.

Para testar a tensão da linha coloca-se a bobina cheia no porta bobina. O porta bobina e a pinça ficam suspensas pelo fim da linha.

Se a tensão estiver correcta, a desbobina entre 5 a 10 cm, o estiver ligeiramente a oscilar e depois fica suspensa.

Se toda a bobina desbobinar, a fica muito frouxa. Se a tensão muito apertada, dificilmente desbobina ou nem sequer desbobina. Para ajustar, use uma chave de parafusos.

Thread tension

Upper thread tension (1)

Basic upper thread tension setting: "4".

To increase the tension, turn the botaão the next higher number. To reduce nuir a tension, turn the dial to the next ner number.

A. Normal thread tension
B. Upper thread tension too loose
C. Upper thread tension too tight

Lower thread tension (2)

Note:

The bobbin tension is adjusted correctly during manufacturing, therefore no changes are necessary.

To test the bobbin thread tension, the full bobbin is placed in the bobbin cas

na bodbima, case and gripper are then suspended by the end of the thread. If the tension is correct, the thread will unwind by about 5 to 10cm, when gently linsung and will then remain suspended.

quantidhe full bobbin case unwinds, the tension is too slack. If the tension is hardly unwinds or does not unwind at all.

tērosādjust, use the screwdriver. stiver

Regolazione tensione filo

Tensione filo superiore (1)

Regolazione tensione filo superiore di base: "4". dial: to.

Per incrementare la tensione, girare il quadrante verso il successivo numero lower superiore. Per ridurre la tensione, girare il quadrante verso il successivo numero inferiore.

A. Tensione normale del filo
B. Tensione insufficiente, filo allentato
C. Tensione eccessiva, filo troppo tirato

Tensione filo inferiore (2)

Avvertenza:

La tensione della bobina viene regolata in fase di fabbricazione della macchina, pertanto non è necessario procedere ad alcuna regolazione.

Per verificare la tensione della bobina, collocare la bobina totalmente carica nella capsula. Far pendere la capsula e la pinza trattenendo il filo.

Se la tensione è corretta, scuotendo delicatamente, il filo si srotolerà di circa 5-to-0 digli, la bobina resterà sospesa.

Se la bobina piena continua a srotoli ciò significa che la tensione è troppo lasca. Se la tensione è eccessiva, tende a srotolarsi difficilmente, o non si srotola per niente. Per regolare la tensione servirs del cacciavite.

ES Enhebrado del hilo superior

Se trata de una operación sencilla, pero que es impor realizar correctamente, ya que si no lo hace así, podr producirse diversos problemas de costura.

- Empiece por subir la aguja hasta su punto más alto (1) y siga girando la rueda hacia la izquierda hasta que la aguja empiece a bajar ligeramente. Suba el prensatelas para soltar los discos de tensión. (2)

Nota: Por su seguridad, se recomienda encarecidamente desconecte la corriente eléctrica antes del enhebrado.

• Coloque el hilo y el portacarretes de fieltro (a) en portacarretes. (3)
• Pase el hilo desde el portacarretes a través de la guía para el hilo superior (4) y empuje el hilo a través del muelle pretensor, tal y como se indica. (5)
• Enhebre el módulo de tensión pasando el hilo hacia abajo por el canal derecho y hacia arriba por el canal izquierc. Durante este proceso, es útil sujetar el hilo entre el portacarretes y la guía para el hilo.
• En la parte superior de este movimiento, pase el h derecha a izquierda a través del ojo ranurado del ti después otra vez hacia abajo. (7)
• Ahora pase el hilo por detrás de la guía de sujeción de la aguja del alambre fino (8) y después hacia abajo hasta la aguja que debería estar enhebrada desde delante hacia atrás.
• Lleve unas 6-8 pulgadas (aprox. 15-20 cm) del hilo hacia atrás, por detrás el ojo de la aguja. Corte el hilo a la longitud deseada con el cortahilos incorporado. (9)

Nota:

Si su máquina de coser está equipada con un enhe automático opcional instalado de fábrica, en la pagina siguiente puede consultar las instrucciones de uso.

PT Esticar a linha superior

Esta é uma operação simples mas é importante executá-la correctamente porque caso contrário pode originar vários problemas enquanto costura.

- Comece por levantar a agulha para mais alto (1) e continue a rodar o sentido dos ponteiros do relógio até agulha comece a descer ligeiramente. Levante o pé calcador para soltar os discos de tensão. (2)

Nota : Por questões de segura recomenda-se que desligue a máquina e corrente antes de enfiar a linha.

• Colocar a linha e o feltro do pino (a) sobre o pino do carretel. (3)
• Puxe linha do carretel pelo guia de superior (4) e puxe a linha através da mola de pré-tensão, como se mostra. (5)
• Ajuste a tensão da linha conduzindo-a canal descendente direito e pelo canal ascendente esquerdo. (6) Durante este processo ajuda segurar a linha entre o carretel e o guia da linha.
• No topo deste movimento passe a linha direita para a esquerda através do olhal ranhurado da alavanca do estica-linha e depois novamente para baixo. (7)
• Agora passe a linha por trás do fio fino da guia da braçadeira da agulha (8) e depois - baixo para a agulha, que deve ser enfiada frente para trás.
• Puxe cerca de 15 a 20 cm de linha além do olhal da agulha. Corte a lin comprimento desejado com a cortadora. (9)

Nota:

Se a sua máquina de costura estiver equipada com passador de linha, encontrará instruçõesna página seguinte.

EN Threading the upper thread

This is a simple operation but it is important to carry out correctly as by not doing sewing problems could result.

- Start by raising the needle to its highest point o (P) and continue turning the handwheel volante no counterclockwise until the needle just slightly que a begins to descend. Raise the presser foot to release the tension discs. (2)

Note: For safety, it is strongly suggested you turn off the power before threading.

da Place the thread and spool pin felt the spool pin. (3)

do carretel Draw thread from spool through the thread guide (4) and pulling thread pre-tension spring as illustrated. (5)

• Thread tension module by leading thickness right channel and up left channel. During this process it is helpful to thread between the spool and thread guide.
• At the top of this movement pass thread from right to left through the slotted eye take-up lever and then downwards again. (7)
• Now pass thread behind the thin wire needle clamp guide (8) and then down to the needle which should be threaded from front to back.

- parall about 6-8 inches of thread to lada beyond the needle eye. Trim thread to length with built in thread cutter. (9)

Noteo

If your sewing machine is equipped with the factory installed optional automatic needle threader, instructions for use can be found on next page.

IT Infilatura superiore

Si tratta di un'operazione semplice ma simpedenti risima che va eseguita correttamente perché in caso contrario possono insorgere problemi di vario tipo durante la cucitura.

Per prima cosa, sollevare l'ago nella posiz più alta (1), e girare il volantino in sens antiorario fino a quando l'ago inizia a scendere lentamente. Sollevare il piedino in modo da rilasciare i dischetti di tensione. (2)

Avvertenza: Per ragioni di sicurezza si raccomanda caldamente di scollegare la macchina dalla corrente prima dell'infilatura.

(a) Collocare il filo e il feltrino per porta r (a) sul porta rocchetto. (3)

-uppietre il filo dal rocchetto e farlo passare per il througha filo superiore (4) quindi far passare il attraverso la molla di pre-tensionamento, come illustrato. (5)

Modulare la tensione del filo facendolo sc nnel. Verso il basso nel canale destro e quindi hold the facendolo risalire lungo il canale sinistro. (6) Durante questo processo è utile trattenere il filo nel punto tra la spoletta e il guidafilo.

-of Cthipiuto questo movimento, far passare il da destra a sinistra attraverso la fessura occhiello della leva di sollevamento e quindi farlo ridiscendere nuovamente. (7)
- A questo punto infilare il filo nel guidafilo dell'ago (8) e quindi nella cruna dell'ago, tha svantiar dietro.
- Tirare il filo in modo da farne restare 15-20 cm oltre la cruna dell'ago. Spuntare il filo utilizzanto l'apposito tagliafilo incorporato. (9)

Avvertenza:

Qualora la vostra macchina fosse munito di infilatore automatico incorporato in fase di produzione, le relative istruzioni di infiatura sono riportate alla pagina successiva.

ES Enhebrador automático (para Ava/Greta/Romy)

Atención:

¡Gire el interruptor de alimentación hasta la posición ("O")!

• Suba la aguja hasta su posición más elevada.
• Presione la palanca (A) hacia abajo al máximo.
• El enhebrador se moverá automáticamente a la posici enhebrado (B).
• Pase el hilo alrededor de cada guía para hilo (C).
• Pase el hilo por delante de la aguja alrededor del garfio (D) en sentido ascendente.
• Suelte la palanca (A).
• Pase el hilo a través del ojo de la aguja.

PT Passador de linha automático (para Ava/Greta/Romy)

Atenção: Desligue a máquina de costura ("O")!

EN Automatic needle threader (for Ava/Greta/Romy)

Attention: Turn power switch to off ("O")!

Infila-ago automatico (per Ava/Greta/Romy)

Attenzione: Girare l'interruttore su off ("O")!

• Levante a agulha para a posição alta.
• Prima a alavanca (A) para baixo máximo que conseguir.
• O passador automaticamente oscila_ para a posição de enfiar a linha (B)
• Passe a linha em torno do guia de linha (C).
• Passe a linha diante d agulha em volta do gancho (D) de baixo para cima.
• Alavanca para soltar (A).
• Puxe a linha pelo olhal da agulha.

Raise the needle to its highest position.

• Press lever (A) down as far as it will go.
  The threader automatically swings to the threading position (B).

Pass thread around thread guide (C).

• Pass the thread in front of around the hook (D) from bottom to top.
• Release lever (A).

• Pull the thread through the needle eye.

• Sollevare l'ago nella posizione più alta.

• Premere la leva (A) al massimo sua capacità.
• L'infila-ago raggiungerà automaticamente la posizione di infilatura (B).
• Far passare il filo nel guidafilo (C). e needle
• Far passare il filo davanti all'ago, attorno al gancio (D) dall'alto verso il basso.
• Rilasciare la leva (A).
• Tirare il filo facendolo passare nella cruna.

ES Elevación del hilo de la canilla

Sujete el hilo superior con la mano izquierda. Gire la rueda (1) hacia usted (hacia la izquierda) bajando y después subiendo la aguja.

Nota:

Si le resulta difícil subir el hilo de la canilla, ase que el hilo no esté atascado en la tapa articulada mesa de costura.

Presione suavemente el hilo superior para pasar el hilo canilla hacia arriba por el orificio de la placa de aguja. (2)

Coloque ambos hilos por detrás, por debajo del prensatelas. (3)

PT Levantar a linha da bobina

EN Raising the bobbin thread

T Estrazione del filo della bobina

Segure a linha superior com a ma hold the upper thread with the letratten de il filo superiore con la ma esquerda. Rode o volante (1) para Turin the handwheel (1) towards yosinistra. Girare il volantino (1) verso (sentido dos ponteiros do relógio) (counterclockwise) lowering, then raisingtessi (in senso antiorario) facendo baixando e depois levantando a agulha. needle. abbassare e quindi risollevare l'ago.

Nota:

Se for difícil levantar a linha da bobina, veja se a linha não está presa tampa articulada ou pela mesa o costura.

Note:

If it is difficult to raise the bobbin thread, check to make sure the thread trapped by the hinged cover or sewing table.

Avvertenza:

L'estrazione del filo della bobina è is un'operazione difficile; verificare che il thelo non sia incastrato nel coperchio ribaltabile o nel tavolino di cucitura.

Puxe lentamente a linha superior levantar a linha da bobina pelo chapa da agulha. (2)

patiently pull on the upper thread future doobbin thread up through the plate hole. (2)

tdirabingdelicatamente il filo superiore in meddella far fuoriuscire il filo della bobina dal foro della piastrina dell'ago. (2)

Ponha ambas as linhas para trás pé calcador. (3)

Laym both threads to the back unboraltentrambe le estremità dei fili dietro presser foot. (3) il piedino. (3)

ES Cómo elegir su patrón

Suba la aguja hasta su posición más elevada.

Para seleccionar una puntada, sólo tiene que girar el selector de patrones. El selector de patrones puede girarse en a direcciones.

Para puntadas rectas, seleccione patrón " "o" " cpn el selector de patrones. Ajuste la longitud de la puntada selector de longitud de puntada.

Para puntadas de zigzag, seleccione patrón "selector de patrones. Ajuste la longitud y el ancho puntada en función del tejido que esté utilizando.

Para conseguir el resto de los patrones, gire el sele longitud de puntada hasta "S1" o "S2", seleccione el patrón que desee con el selector de patrones y ajuste el ancho puntada con el selector de ancho de puntada.

a. Palanca de marcha atrás

b. Selector de ancho de puntada (para Barbara/Romy)

c. Selector de longitud de puntada S1-S2

d. Selector de patrones

e. Pantalla de las puntadas

PT Como escolher o padrão Come no degliete dhoosive your pattern

Levante a agulha para a posição raise the needle to its highest position.

alta. To select a stitch, simply turn the Para escolher um ponto, basta rod selector dial. The pattern selector dial may botão selector de padrões. Pode roberturned in either direction.

selector de padrões em qualquer direcçãp. For straight stitch, select pattern " or Para o ponto recto, seleccione o padrão " " " with the pattern selector dial. Adjust ou " " com o botão selecciothedstitchlength with the stitch length dial.

padrão. Ajuste o comprimento do ponto com For zigzag stitch, select pattern " 3 with o botão de comprimento de ponto. the pattern selector dial. Adjust Para o 3 ponto ziguezague, selecion length and stitch width according padrão " " com o botão seleccionador de fabric being used.

padrão. Ajuste o comprimento e a largura do ponto conforme o tecido que usar. To obtain the other patterns, estêh length dial to "S1" or "S2", select the pattern desired with pattern select

Para outros padrões, rode o botão and adjust the stitch width with comprimento do ponto para "S1" ou "S2", width dial. seleccione o padrão que deseja com o

botão seleccionador de padrão e regule a a.Reverse lever largura do ponto com o botão de largura b.Sitch Width dial (for Barbara/Romy)

de ponto. a. Alavanca de costura inversa c. Stitch length dial S1-S2 d. Pattern selector dial e. Stitch display

a. Alavanca de costura inversa b. Botão de largura do ponto (para Barbara/Romy)

c. Botão de comprimento do ponto S1-S2

d.Botão selector de padrões

e. Mostrador de pontos

T

Sollevare l'ago nella posizione più alta.

pattern selezionare un motivo è sufficiente girare il quadrante del selettore dei motivi. Il selettore dei motivi può essere girato in entrambe le direzioni.

Per il punto diritto, selezionare il motivo: "o " girando il quadrante di sel Regolare la lunghezza del punto servendosi

thedelstitchuadrante di selezione della lunghe todeltento.

Per il punto zig-zag, selezionare il motivo turn "the" girando il quadrante di selezioni Regolare la lunghezza e la larghezza del or punto a seconda del tessuto utilizzato.

ther stutilizzare gli altri motivi, girare il quadrante della lunghezza del punto s "S1" o su "S2", selezionare il motivo desiderato mediante il quadrante di selezione dei motivi e regolare la la rghez za co n il cor rispo ndent quadrante.

a. Leva retromarcia cucitura

b.Quadrante larghezza punto (per Barbara/Romy)

c. Quadrante lunghezza punto S1-S2

d.Quadrante selettore motivi

e.Indicatore punto

ES Placa del patrón de puntadas

Presione la marca 🟢en la placa del patrón de puntadas para abrirla.

PT Placa de padrões de pontos

Prima a marca ☐na placa de padrões de pontos para abrir.

PIFstGtiibotpattern plate

Press down the pattern plate to open it.

T

mark on Ptenerestitohmarchio 📍 sulla piastra motivi per aprirla.

ES Selector de ancho de puntada y selector de longitud de puntada

Función del selector de ancho de puntada

El ancho máximo de la puntada de zigzag para pui zigzag es de 5 mm; sin embargo, el ancho se puede reducir en cualquiera de los patrones El ancho aumentará a medida que mueva el selector de ancho de puntada de "0" a "5". (1) El selector de ancho de puntada también sirve para controlar la posición de la aguja infinita para puntadas rectas. La posición "0" corresponde al centro y la "5" es la posición de la aguja en el extremo izquierdo (para Romy), la posición "0" corresponde al centro y la "5" es la posición de la aguja en derecho (para Barbara).

Función del selector de longitud de puntada mientras cose puntadas en zigzag

Coloque el selector de patrones en zigzag.

La densidad de las puntadas de zigzag aumentará a que el ajuste del selector de longitud de puntada se acerque a "0". Por lo general, se obtienen unas puntadas de impecables a "2,5" o menos. (2)

Función del selector de longitud de puntada para puntadas rectas

Para coser puntadas rectas, gire el selector de patrones hasta el ajuste de puntada recta. Gire el selector de long puntada y la longitud de las puntadas individuales disminuirá a medida que el selector se aproxime a "0". La longitud d puntadas individuales aumentará a medida que el selector se aproxime a "4". (3) En términos generales, utilice una longitud de puntada más grande cuando cosa tejidos con un mayor o cuando utilice una aguja o un hilo más gruesos. Utilice una longitud de puntada más pequeña cuando cosa tejidos con un peso menor o cuando utilice una aguja o un hilo más finos.

PT Botões de largura e de comprimento do ponto

Função do botão de largura do ponto

A largura máxima do ponto de ziguezague é 5 mm; no entanto, a largura pode ser menor em quaisquer padrões. A largura aumenta rodando o botão entre "0" e "5". (1)

O botão de largura do ponto controla também a posição da agulha em ponto recto in posição "0" está no centro e a "5" é a posição da agulha totalmente para a esquerda (Romy), a posição "0" está no centro e a "5" é a posição da agulha totalmente para a (para Barbara).

Função do botão do comprimento do ponto no ponto ziguezague

Configure o botão selector de padrão ziguezague.

A densidade dos pontos em ziguezague aumenta quando o botão do compriment ponto se aproxima de "0".

Um ponto ziguezague bem feito obtém-se geralmente em "2,5" ou menos. (2)

Função do botão de comprimento do ponto para ponto recto

Para costurar ponto recto rode o botão selector de padrões para essa configuração. Rod botão do comprimento do ponto e o comprimento dos pontos individuais diminu quando chegar ao "0". O comprimento pontos individuais aumentará se o botão aproximar do "4". (3) Regra geral, deve um comprimento de ponto mais longo quar estiver a costurar tecidos mais grossos quando usar uma agulha ou uma linha grossas. Use um comprimento de fio mais curto quando costurar tecidos mais leves ou quando usar uma agulha ou uma linha mais fina.

EN Stitch width dial & stitch length dial

Function of stitch width dial

The maximum zigzag stitch width for stitching is 5mm; however, the width reduced on any patterns. The width increases as you move stitch width dial from "0" - "5". (1) The Stitch width dial is also the control for the straight stitch infinite needle position. Position is center and "5" is full left paral position (for Romy), "0" position is center and "5" is full right needle position (for Barbara).

Function of stitch length dial while zig-zag stitching

Set the pattern selector dial to zig-zag. The density of zig-zag stitches increase as the setting of stitch length dial approaches "0". Neat zig-zag stitches are usually ad to 2.5" or below. (2)

Function of stitch length dial for stitching

For straight stitch sewing, turn the selector dial to the straight stitch setting. Turn the stitch length dial, and the length of individual stitches will decrease as approaches "0". The length of the stitch stches will increase as the dial adds (3) Generally speaking, use a stitch length when sewing heavier was used by fabrics or when using a thicker net thread. Use a shorter stitch length as a sewing lighter weight fabrics or when using a finer needle or thread.

IT Quadrante selezione larghezza del punto e quadrante selezione lunghezza del punto

Funzionamento del quadrante larghezza zig-zag punto La massima larghezza del punto zig-zag è mm; in ogni caso, per qualsiasi motivo selezionato la suddetta larghezza può essere ridotta. Si intende che girando il quadrante da "0" verso "5" la larghezza aumenta. (1) Il quadrante di selezione della larghezza del punto serve anche per il controllo della posizione di base dell'ago per il punto diritto. "0" è posizione centrale e "5" è la posizione dell totalmente a sinistra (per Romy), "0" è la posizione centrale e "5" è la posizione dell totalmente a destra (per Barbara).

Funzionamento del quadrante di lunghezza del punto per punto zig-zag Collocare il quadrante di selezione motivi su zig-zag. lieved at La densità del punto zig-zag aumenta progressivamente all'avvicinamento del quadrante di selezione lunghezza del punto all straight Un punto zig-zag ben definito generalmente ottiene con la selezione "2.5" o inferiore. (2) pattern

Funzionamento del quadrante di lunghezza del punto per punto diritto Per cucire a punto diritto, girare il quadran selezione del punto su punto diritto. Girare indidurante di selezione della lunghezza del punto approache in considerazione che la lunghezza del longoli punti diminuisce progressivamente all'avvicinamento allo "0". La lunghezza dei singoli punti aumenta progressivamente all'avvicinamento al "4". (3) In generale è consigliato utilizzare una lunghezza di punto maggiore quando si lavora con tessuti pesanti o quando si utilizzano un ago o un filo gro preferibile invece utilizzare una lunghezza di punto inferiore quando si lavora con tessuti leggeri o quando si utilizzano un ago o un filo fini.

1

Line drawing of a sewing machine needle stitching fabric (no text or symbols)

Line drawing of a sewing machine needle stitching fabric (no text or symbols)

2
3

ES Costura de puntadas rectas

Para empezar a coser, configure la máquina para pu rectas. (1)

Coloque el tejido debajo del prensatelas con el borde de la tela alineado con la línea de la guía de costura deseada en la placa de aguja. (2)

Baje la palanca del prensatelas y pise el pedal para comenzar a coser. (3)

PT Costurar ponto recto Cucitura E No Bandoig straight stitch

Para começar a costurar, máquina em ponto recto. (1)

ponha a To begin sewing, set the straight stitch. (1)

IT

machine Pior iniziare a cucire, impostare la macchina sul punto diritto. (1)

Ponha o tecido por baixo do pé calcador com a orla do tecido alinhada com a linha guia do cordão na placa da agulha. (2)

Place the fabric under the presser Codocare il tessuto sotto il piedino, with the fabric edge lined up with allindeando il bordo del tessuto alla linea di desired seam guide line on the needleura della piastrina dell'ago desiderata. plate. (2)

Baixe o levantador do pé-calcador depois carregue no controlador do para começar. (3)

power the presser foot lifter, and then step on the foot controller to start sewing. (3)

Abbassare la levetta del piedino e qi premere il pedale per iniziare a cucire. (3)

ES Costura marcha atrás

Para fijar el principio y el final de una costura, pro palanca de costura marcha atrás (A).

Cosa varias puntadas marcha atrás. Suelte la palanca máquina volverá a avanzar. (1)

Cómo quitar el trabajo

Gire la rueda hacia usted (hacia la izquierda) para tirahilos a su posición más alta, suba el prensatelas y quite el trabajo de detrás de la aguja y del prensatelas. (2)

Corte del hilo

Pase los hilos por debajo y por detrás del prensatelas. Guíe los hilos hasta el lateral de la placa frontal y dentro del cortahilos (B). Tire de los hilos hacia abajo para cortarlos. (3)

PT Costurar na ordem inversa

Para garantir o início e o fim cordão, prima a alavanca do po invertido (A).

Faça alguns pontos invertidos. Salavanca e a máquina começará costurar novamente para diante. (1)

EN Reverse sewing

m deTo secure the beginning and the end of a ponto seam, press down the reverse lever (A).

Solte Saw a few reverse stitches. Reá a lever and the machine will sew again. (1)

T Cucitura in retromarcia

Per ribadire l'inizio e la fine di una cucitura sewing modo da fissarla, abbassare la corrispondente levetta della cucitura in retromarcia (A).

fèwardare alcuni punti in senso contrar Rilasciare la levetta e la macchina riprenderà a cucire in avanti. (1)

Retirar o trabalho

Rode o volante na sua direcção dos ponteiros do relógio) para alavanca estica-linha para a sua mais alta, levante o pé calcador e retire o trabalho por trás da agulha e calcador. (2)

Removing the work

o (Sentidothe handwheel toward you raze(counterclockwise) to bring the thread take posicadever to its highest position, presser foot and remove work behind the do neqelle and presser foot. (2)

Rimozione del tessuto cucito

Girare il volantino verso sé stessi (in senso antiorario) in modo da far sollevare ralevevtha del filo nella massima posizione superiore, sollevare il piedino e quindi rimuovere il tessuto cucito facendolo passare dietro l'ago e il piedino. (2)

Cortar a linha

Puxe as linhas por baixo e por trás do pé calcador. Guie as linhas para o placa frontal e para o cortador (B). Puxe as linhas para baixo cortar. (3)

Cutting the thread

Pull the threads under and behind lapresser foot. Guide the threads to the side deof the face plate and into thread cutter (B). paFull threads down to cut. (3)

Taglio del filo

Titae i fili verso la posizione posteri del piedino. Condurre i fili verso il della piastra frontale e farli passare i tagliafilo (B). Per tagliare i fili, tirarli verso il basso. (3)

Selector de ancho de puntada
Selector de longitud de puntada

Pure geometric line drawing of a garment pattern with dashed outline (no text or symbols)

1
Stitch width dial
Stitch length dial

Pure diagram of a vertical spring with zigzag lines, no text or symbols present

2

Elección de patrones de puntadas elásticas (para Grace/Barbara, Greta/Romy)

Para seleccionar los patrones de puntadas elásticas, gi selector de patrones hasta el patrón deseado, gire el selector de longitud de puntada hasta el indicador marcado con "S1" o "S2". Aunque son varios los patrones de puntadas el que hay, a continuación le proporcionamos dos ejemplos:

Puntada elástica recta

Coloque el selector de patrones en " :".

Sirve para añadir un refuerzo triple a las costuras e resistentes.

La máquina cose dos puntadas hacia adelante y una puntada hacia atrás.

Puntada victoriana ("Ric Rac")

Coloque el selector de patrones en "§".

Ajuste el selector de ancho de puntada entre "3" y Barbara/Romy)

La puntada victoriana es adecuada para tejidos firmes como la tela vaquera, la pana, el popelín, el dril, etc.

PT Escolher os padrões dos pontos (para Grace/Barbara, Greta/Romy)

Para seleccionar os padrões dos rode o botão selector de padrão padrão desejado, rode o botão o comprimento do ponto para o in marcado "S1" ou "S2". Embora e vários padrões, eis dois exemplos:

Ponto recto

Configure o botão selector de padrão para " :".

Usado para reforçar o ponto e resistentes.

A máquina costura dois pontos frente e um para trás.

Ric Rac

Configure o botão selector de padrão para "3".

Ajuste o botão de largura do ponto entre "3" e "5". (para Barbara/Romy)

O ponto Ric Rac faz-se para tecidos tipo Denim, veludo cotelê, popeline, brim de algodão, etc.

EN Choosing stretch stitch patterns (for Grace/Barbara, Greta/Romy)

póritos, select the stretch stitch pattern where a pattern selector dial to the pattern, turn the stitch length dial indicator marked "S1" or "S2". Text here are several stretch patterns, are two examples:

Straight Stretch Stitch

Set the pattern selector dial to " :". Used to add triple reinforcement to stretch cocksardwearing seams.

The machine sews two stitches arandaone stitch backwards.

Ric Rac

Set the pattern selector dial to "3". Adjust the stitch width dial to between "3" and "5". (for Barbara/Romy)

Ric rac stitch is suitable for firm fabrics like denim, corduroy, poplin, duck, etc.

Sezione motivi con punto elastico (per Grace/Barbara, Greta/Romy)

sPerturselezionare i motivi con punto eelastico, girare il quadrante di selezion motivthe sul punto desiderato, girare il ughadrante di selezione della lunghezza delle punto sull'indicatore contrassegnato con "S1" o "S2". Ci sono tuttavia / motivi a punto elastico, ecco alcuni esempi:

Diritto: punto diritto

Collocare il quadrante di selezione motivi forward".

Si utilizza per aggiungere triplice rinforzo a cuciture elastiche e rinforzate. La macchina farà due punti in avanti e uno indietro.

Ric Rac

Collocare il quadrante di selezione motivi su "3".

Regolare la larghezza collocando il corrispondente quadrante tra "3" e "5" (per Barbara/Romy)

Il punto ric rac è adatto a tessuti pesanti quali denim, velluto a coste, popeline, tela olona, ecc.

Selector de ancho de puntada

Selector de longitud de puntada

1

2

ES Dobladillo invisible

Para hacer los dobladillos en cortinas, pantalones, faldas, etc.

Dobladillo invisible para tejidos elásticos.

A...Dobladillo invisible para tejidos firmes.

Coloque el selector de longitud de puntada con la indicada en el diagrama de la derecha. Sin embargo, dobladillos invisibles por lo general se cosen con un ajuste de longitud de la puntada mayor.

Coloque el selector de ancho de puntada en un aji adecuado para el tipo/peso de tejido que está cosiendo, dentro de la gama indicada en el diagrama a la derecha de la página.

Por lo general, se utiliza una puntada más estrecha tejidos de peso menor y una puntada más ancha p tejidos de peso mayor. Haga primero una prueba de para asegurarse de que los ajustes de la máquina adecuados para el tejido.

Dobladillo invisible:

Gire el dobladillo hasta el ancho y el prensado des Pliéguelo (tal y como se indica en la Fig. 1) contr derecho del tejido con el borde superior del dobladillo extendido unos 7 mm (1/4") a la derecha del tejido doblado.

Empiece a coser lentamente sobre el pliegue, asegurándose de que la aguja toca ligeramente la parte superior plega capturar uno o dos hilos del tejido. (2)

Desdoble el tejido cuando el dobladillo esté listo y prensado.

Ponto invisível

Para bainhas em cortinas, calças, saias, etc.

Ponto invisível para tecidos elásticos.

A.A. Ponto invisível para tecidos firmes.

Regule o botão de comprimento do fio com a gama mostrada no diagrama da direita. pontos invisíveis são, no entanto, normalmente costurados com uma configuração de comprimento de ponto maior.

Regule o botão de largura do ponto conforme o peso e o tipo de tecido da gama mostrada no diagrama à direita da página.

Geralmente, é usado um ponto mais estreito para tecidos mais ligeiros e um para tecidos mais pesados. Faça p um teste para ter a certeza de configurações são as melhores para tecido.

Ponto invisível:

Vire a bainha para cima para a desejada e pressione. Dobre para trás (Fig. 1) contra o lado direito do tecido com a orla de topo da bainha a sair 7 mm (1/4") para o lado direito do tecido dobrado.

Comece a costurar devagar na dobra, vendo se a agulha toca ligeiramente a dobrada para apanhar um ou dois tecido. (2)

Abra o tecido quando a bainha estiv completed and press. completa e pressione.

Blind hem

For hems on curtains, trousers, skirts, etc.

Blind hem for stretch fabrics.

Blind hem for firm fabrics.

Set the stitch length dial with shown on the diagram at the hems, however, are normally sewn with a longer stitch length setting.

Set the stitch width dial at a appropriate for the weight/type of being sewn, within the range shown in the diagram on the right of the page.

Generally, a narrower stitch is lighter weight fabrics, and a wider stitch is used for heavier weight fabrics. Sew a test piece to make sure the machine settings are appropriate for the fabric.

Blind Hem:

Turn up the hem to the desired width and press. Fold back (as shown in lagura against the right side of the fabric with the top edge of the hem extending mm (1/4") to the right side of fabric.

Start to sew slowly on the fold, sure the needle touches slightly the folded top to catch one or two fabric threads. (2)

Unfold the fabric when hemming

Orlo invisibile

Adatto per orli di tende, pantaloni, gonne, ecc.

Orlo invisibile per tessuti elasticizzati.

ΛΛ Orlo invisibile per tessuti duri.

The Selezionare sul quadrante la lunghezza di range punto entro la gamma indicata nel diagramma a destra. Gli orli invisibili in genere sono cuciti impostando una lunghezza di punto superiore.

sezione zionare sul quadrante la larghezza di funito idonea al peso/tipo di tessuto da cucire, entro la gamma indicata nel diagramma destra della pagina.

used In genere, per i tessuti più leggeri si utilizzano larghezze inferiori, mentre per i tessuti pesanti si utilizzano larghezze superiori. Fare una cucitura di prova in modo da acce che la macchina sia adeguatamente impostata in funzione del tessuto da cucire.

Orlo invisibile:

Girare il bordo del tessuto alla larghezza Fidesiderata e premere. Ripiegare (come illustrato nella Fig.1) verso il lato destro abastuto,7 facendo raggiungere alla parte trasperiore dell'estremità dell'orlo un'estensione

di 7 mm (1/4") sul lato destro del tes ripiegato.

making Iniziare a cucire lentamente sulla piegatura accertandosi che l'ago tocchi delicatamente la parte superiore per raggiungere uno o due fili del tessuto. (2)

Dispiegare il tessuto quando la cucitura completa e premere.

Selector de ancho de puntada
Selector de longitud de puntada

Technical illustration of a mechanical assembly with two views (no text or symbols)

3
4

1
2

Technical line drawing of a mechanical device with no visible text or symbols

Diagram showing two cylindrical objects with internal structures and a pair of scissors cutting through them (no text or symbols)

5

ES Costura de ojales en un solo paso (para Ava/Greta/Romy)

Coser ojales es un proceso sencillo que proporciona unos resultados fiables. Sin embargo, se recomienda encarecidamente que pruet hacer un ojal en una muestra de tejido y friselina.

Cómo hacer un ojal

1. Con un jaboncillo de sastre, marque la posición del ojal en el tejido.
2. Acople el prensatelas para ojales y coloque el selector de patrones en "". Coloque el selector de longitud de puntada en "……". Fije el ar puntada en "5" (para Romy). Sin embargo, puede tener que ancho en función del proyecto. Para saber si eso es así, haga primero una prueba de costura.
3. Baje el prensatelas alineando las marcas del prensatelas con las marcas del tejido (1). (La presilla frontal se coserá primero.) (Alinee la marca del tejido (a) con la marca del prensatelas (b).)
4. Abra la placa para botones e introduzca el botón (2).
5. Baje la palanca para hacer ojales y empújela suavemente hacia atrás (3).
6. Mientras sujeta ligeramente el hilo superior, ponga en marcha máquina.
7. Las puntadas de ojales se hacen en este orden (4).
8. Pare la máquina cuando el ciclo para ojales haya finalizado.

Cómo hacer un ojal en tejidos elásticos (5)

Cuando cosa ojales en un tejido elástico, enganche el hilo gruc cordón por debajo del prensatelas para ojales. Cuando el ojal cosido, el pie cubrirá el cordón.

1. Marque la posición del ojal en el tejido con el jaboncillo de sastre, acople el prensatelas para ojales y coloque el selector de patrones Coloque el selector de longitud de puntada en "###".
2. Enganche el hilo grueso en el extremo posterior del prensate ojales y, a continuación, lleve los dos extremos del hilo grueso hasta la parte frontal del prensatelas, introdúzcalos en las ranuras y át temporalmente allí.
3. Baje el prensatelas y comience a coser. *Ajuste el ancho de la puntada de tal forma que coincida con el diámetro del hilo trenzado.
4. Después de terminar de coser, tire con cuidado del hilo grueso para que no haya ninguna parte floja y después corte lo que sobre.

Casear num passo (para Ava/Greta/Romy)

Casear é um processo simples com bons. Mas recomendamos que pratique sempre num tecido diferente e tenha um estabilizador.

Casear

1. Com giz de alfaiate, marque a posição da casa do botão no tecido.

2. Monte o pé calcador para casear e ponha o botão selector de padrões em "". Ponha o2 comprimento do ponto em "### Ponha o botão de largura do ponto em "5" (para Romy). Mas largura pode ter de ser ajustada conforme trabalho. Faça primeiro uma amostra.

3. Baixe o pé calcador alinhando as marcas pelo pé 3 com as marcas no tecido (1). (A costura remate à frente é costurada primeiro) (alini marca do tecido (a) com a marca no pé (b)).
4. Abra a placa do botão e meta-o (2).
5. Baixe a alavanca de casear e empurre-o para trás devagar (3).
6. Segurando ligeiramente na linha superior, comece a costurar.
7. O ponto de casear é feito pela ordem (4).
8. Pare a máquina quando o ciclo de estiver completo.

Casear em tecidos elásticos (5)

Quando casear em tecidos elásticos, enfie líng grossa ou cordão por baixo do pé calcador caseamento. Quando a casa do botão estive costurada as pernas esconderão o cordão.

1. Marque a posição da casa do botão nº com giz de alfaiate, prenda pé calcador e ponha o botão do selector de padrões em "☐". Configure o Botão de ponto alongado para "☐".
2. Prenda a linha grossa na extremidade traseira do 2. pé calcador, depois traga as duas extremida da linha para a frente, enfie-as pelas ranhuras e ate-as aí provisoriamente.
3. Baixe o Pedal e comece a costurar. *Configura a largura do ponto de acordo diâmetro da linha.
4. Quando terminar, puxe suavemente a linha, grossa para retirar qualquer folga e depois corte o excesso.

Sew 1-step buttonholes (for Ava/Greta/Romy)

result: Buttonhole sewing is a simple process provides reliable results. However, it is suggested to always make a practice buttonhole on a sample of your fabric and stabilizer.

Making a Buttonhole

1. Using tailor's chalk, mark the position buttonhole on the fabric.
2. attach the buttonhole foot and set the selector dial to "☐". Set stitch length dial to "☐". Set the stitch width at "5" (for Romy). however may need to be adjusted according to the project, sew a test first to determine this.
3. Lower the presser foot aligning the marks on foot a with the marks on the fabric (1). (The nhetack will be sewn first.) (Align the mark fabric (a) with the mark on the foot (b).)
4. Open the button plate and insert the button (2).
5. Lower the buttonhole lever and gently back (3).
6. While lightly holding the upper thread, machine.
7. Buttonhole stitching is done in the order (4). searbanio the machine when the buttonhole cycle has completed.

Making a Buttonhole on Stretch Fabrics (5)

When sewing buttonholes on stretch fabric, heady thread or cord under the buttonhole. When the buttonhole is sewn the legs with the cord.

1. Make the position of the buttonhole on the block with the tailor's chalk, attach the buttonhole foot and set the pattern selector dial to "☐". Set stitch length dial to "☐".
2. Hook the heavy thread onto the back end of midaddeonhole foot, then bring the two heavy ² ends to the front of the foot, insert them into the grooves and temporarily tie them there.
3. Lower the presser foot and start sewing. cos Set the stitch width to match the diameter of the gimp thread.
   a4. Once sewing is completed, gently pull the heavy thread to remove any slack, then trim off excess.

Cucitura asole 1 passo (per Ava/Greta/Romy)

the cucitura delle asole è un'operazione semplice con
strungsi ottengono risultati sicuri. E fortemente consigliato tuttavia fare prima una prova di cucitura dell'asola su di un campione del tessuto chi intende cucire e dell'uso dello stabilizzatore.

Realizzazione dell'asola

1. Utilizzare il gesso da sartoria per contrassegnare la posizione dell'asola sul tessuto.
   pattern Collocare il piedino per asola e impostare il quadrante di selezione motivi su " . Impostare la lunghezza di
   The punto "###". Impostare la larghezza di punto su "5" (per Romy). È possibile che la larghezza debba essere ulteriormente regolata a seconda della situazione. Fare una prova previamente in modo
   from accertare questa eventualità.
   rk 3. Abbassare il piedino, allineando le tacche del piedino ai contrassegni sul tessuto (1). (Verrà cucita per primo il punto contrassegnato sulla parte frontale della barretta). (Allineare il contrassegno sul tessuto push (a) alla tacca del piedino (b).)

2. Aprire la piastra da bottone e inserire il bottone (2). start Abpassare la leva da asola e sospingerla delicatamente indietro (3).

3. Avviare la macchina tendendo delicatamente il fi superiore.

4. Il punto asola viene realizzato nell'ordine (4).
5. Fermare la macchina quando il ciclo di cucitura asole è completo.

zzazione di asola su tessuti elasticizzati (5)

Quando si realizzano asole su tessuti elasticizzati, agganciare un filo grosso o cordino al piedino pe Durante la cucitura dell'asola i piedini passeranno s cofactric

Pvt. Contrassegnare la posizione dell'asola sul tessuto utilizzando un gessetto da sartoria, collocare il piedino da asole e impostare la selezione del motivo su " ". thepostare la lunghezza di punto su " "
2. Agganciare il filo grosso sull'estremità posteriore piedino per asole, quindi portare le due estremità del filo grosso sulla parte anteriore del piedino, inserirle fessure e legarle provvisoriamente in questa posizione.
3. Abbassare il piedino e iniziare a cucire. *Impostare la larghezza di punto in funzione del diametro del cordoncino.
v4. A fine cucitura, tirare delicatamente il filo gross off todiere qualsiasi residuo, tagliarne le parti eccedenti.

ES Cómo coser ojales en 4 pasos (para Rita/Grace/Barbara)

Preparación

• Cambie el prensatelas multifunción por el pie prensatelas para ojales.
• Mida el diámetro y grosor del botón y añada unos 0,3 cm. para las puntadas de refuerzo para obtener la longitud correcta del ojal, marcando el tamaño del ojal en el tejido (a).
• Coloque el tejido debajo del prensatelas, de forma marca del pie prensatelas para ojales esté alineada comienzo del marcado sobre el tejido. Baje el pie, para que la línea central del ojal marcado sobre el tejido se alinee con el centro del pie prensatelas para ojales (b).

Ajuste el selector (sólo modelos de 2 selectores) en el range: "para fijar la densidad de la puntada. Fije el ancho de puntada en "5" (para Barbara).

Nota:

La densidad varía según el tejido.

Haga siempre una prueba antes de coser un ojal en el tejido que va a utilizar.

Siga la secuencia de 4 tiempos pasando de un paso a otro con el selector de diseños. Al cambiar de un paso a otro, asegúrese de que la aguja esté levantada antes de girar el diseños al siguiente paso. Tenga cuidado de no cose demasiadas puntadas en los pasos 2 y 4. Use un abrecosturas y abra el ojal cortando desde ambos extremos hacia el centro.

Consejos:

• Reduciendo ligeramente la tensión del hilo superior conseguirá mejores resultados.
• Use un estabilizador para telas muy finas o elásticas.
• Es aconsejable utilizar un hilo grueso o cordón pa elásticos o géneros de punto. Se debe coser la p zigzag sobre el hilo grueso o el cordón. (5)

PT Como coser casas de botões em 4 tempos (para Rita/Grace/Barbara)

EN Sew 4-step buttonholes (for Rita/Grace/Barbara)

Preparação

• Substitua o pé calcador multifunções calcador para casas de botões.
• Meça o diâmetro e a espessura do acrescente cerca de 0,3 cm para os pontos de reforço para obter o comprimento correcto casa do botão, marcando o tamanho da casa do botão no tecido (a).
• Coloque o tecido por baixo do pé maneira que a marca do pé calcador para casas de botões esteja alinhada com o com marca sobre o tecido. Baixe o pé, p linha central da casa de botão marcada sobre o tecido fique alinhada com o centro do calcador para casas de botões (b).

Prepare

pelo Take off the all purpose foot and buttonhole foot.

bott measure diameter and thickness of but e and add 0.3cm (1/8") for bartacks to correct buttonhole length; mark buttonhole size on fabric (a).

Place fabric under the foot, so that marking on the buttonhole foot aligns with starting me marking on fabric. Lower the foot, so that the par buttonhole center line marked on the aligns with the center of the buttonh o (5).

Ajuste o selector (modelos de 2 selec posição " " para fixar a densidade do ponto Ponha o botão de largura do ponto em "5" (para Barbara).

Nota:

A densidade varia segundo o tecido. Realize sempre uma prova antes de uma casa de botão no tecido que vai utilizar.

Siga a sequência de 4 tempos passando passo para outro com o selector de desenhos. Ao mudar de um passo a outro, certifique-se de que a agulha está levantada antes de girar o selector de desenhos para o passo seguinte. Tenha cuida para não coser demasiados pontos nos passos 2 e 4. Use um abre-costuras e abra a casa de botão cortando desde ambos os extremos em direcção ao centro.

Conselhos:

• Reduzindo ligeiramente a tensão da li superior conseguirá melhores resultados.
• Use um estabilizador para tecidos muito finos ou elásticos.
• É aconselhável utilizar uma linha grossa ou um cordão para tecidos elásticos ou géneros ponto. Cosa o ponto em ziguezague so linha grossa ou o cordão. (5)

Adjust the stitch length dial in the "range es) na to set stitch density. Set the stitch width at "5" (for Barbara).

Note:

Density varies according to the fabric. Always test sew a buttonhole on coser you are using to sew the buttonhole.

Follow the 4-step sequence changing from one step to another with the pattern se When moving from step to step through buttonhole process, be sure that the next step raised before turning the pattern selector dial to the next step. Take care not to sew stitches in steps 2 and 4. Use seam ripper and cut buttonhole open from both ends towards the middle.

[Non-Text]

• Slightly reducing upper thread tension produce better results.
• Use a stabilizer for fine or stretchy fabrics.
  It is advisable to use heavy thread or cord for stretch or knit fabrics. The zig-zag should sew

T Cucitura asole 4 passo (per Rita/Grace/Barbara)

Preparazione

attalogliette il piedino multiuso e inserire il pied per asole.

utto Misurare diametro e spessore del bottone acciungere 0.3 cm (1/8") per le travette e ottenere la lunghezza dell'occhiello corretta (a).

- Posizionare il tessuto sotto il piedino, in che le guide del piedino risultino allineate con i segni tracciati sul tessuto. Abbassare il piedino, in modo che la linea centrale dell'asola marcata sul tessuto sia allineata con il centro del piedino. fabric

Regolare la manopola per la lunghezza del punto nella posizione "……" per impostare la densità del punto. Impostare la larghezza di punto su "5" (per Barbara).

Nota:

La densità varia a seconda della stoffa.

Prima di iniziare il lavoro, fare sempre u cucitura di prova sul tessuto che s sta utilizzando.

Seguire la procedura in 4 fasi, utilizzando manopola di selezione del tipo di punto per passare da una fase all'altra. Quando, durante la luciata; si passa da una fase all'altra, verificare che il'ago sia sollevato prima di cambiare e nonpostazione della manopola di selezione.

Assicurarsi di non cucire una quantità ecces di too many delle fasi 2 e 4. Usando un ta tagliare l'asola da entrambe le estremità verso il centro.

Suggerimenti:

• Riducendo leggermente la tensione del filo superiore si otterranno risultati migliori.
• Utilizzare uno stabilizzatore se si lavora s tessuti leggeri od elastici.
• Si consiglia di usare del filo spesso o spago se si lavora su tessuti elastici o tessuti a maglia. Il punto zig-zag verrà eseguito sopra il filo spesso o lo spago. (5)

Costura de botones

Instale la placa de zurcir. (1)

Cambie el prensatelas y coloque el prensatelas para botones. Coloque el trabajo debajo del prensatelas. Co botón en la posición marcada y baje el prensatelas.

Seleccione la costura recta con el dial selector de cosa unas pocas puntadas de fijación. Seleccione uno de dos diseños del zigzag, de acuerdo con la distancia entre agujeros del botón. Gire el volante para verificar si entre en el agujero derecho e izquierdo sin tocar el botón.

Cosa lentamente con unas 10 puntadas. Seleccione la costura recta con el dial selector de diseños y coser unas puntadas mas de fijación (2). (para Rita/Grace, Ava/Greta)

Coloque el selector de patrones en puntada de zigza Ajuste el ancho de la puntada a "3" - "5", en fu distancia entre los dos orificios del botón.

Gire la rueda para comprobar que la aguja se intro problemas en los orificios izquierdo y derecho del botón. Ajuste la palanca selectora del patrón en puntada recta "varias puntadas de fijación.

Ajuste la palanca del selector de patrones en puntada zigzag " 3" y cosa lentamente el botón con unas 10 puntadas. Ajuste la palanca del selector de patrones en puntada recta " 1" y cosa varias puntadas de fijación. (2) (para Barbara, Romy)

Si es necesario un tallo, coloque una aguja de zurcir encima del botón y cosa. (3) Para los botones con 4 orificios, cosa primero a través de los dos orificios delanteros, empuje el trabajo hacia adelante y después cosa los dos orificios traseros, tal y como se describe. (3)

PT Cozer botões

Monte a placa de cerzir. (1)

Mude o Pedal para o pé calcador de Coloque o trabalho por baixo. Coloque o botão na posição que marcou e baixe o pé calcador. Comute o botão do selector do padrão para "e costure alguns pontos de segurança. Seleccione um dos dois padrões de zigue-zague estreitos, de acordo com a distância dois orifícios do botão. Rode o volant verificar se a agulha entra no orifício esquerdo do botão sem ferir o botão. Seleccione o padrão " " e costure alguns po segurança. (2) (para Rita/Grace, Ava/Greta)

Configure o botão selector de padrão no ponto ziguezague "§". Ajuste a largura do ponto para "3" a "5" conforme a distância entre orifícios do botão. Rode o volante para ver se a agulha corre para a esquerda e para a direitos nos orifícios. Ponha o selector de padrões no ponto rect costume alguns pontos para segurar. Ponha o selector de padrões no por ziguezague "§" e lentamente comec costurar o botão com cerca de 10 pontos. Ponha o selector de padrões no ponto recto "§" e dê alguns pontos. (2) (for Barbara, Romy)

Se precisar de uma haste ponha uma agulha de cerzir no topo do botão e costure. (3) Para botões com 4 furos, costure primeiro nos dois orifícios da frente (2), empurre para dia depois costure os outros dois, como mostra. (3)

EN Sewing on buttons

Install the darning plate. (1)

Cassage presser foot to button sewing foot. Position the work under the foot. P button on the marked position and foot. Set the pattern selector knob on "and sew a few securing stitches. Select the zig-zag stitch width according to the distance of the two holes of the button. Turn the handwheel to para check if the needle goes into the left hole of the button without obstruction (adjust the stitch width according to the button). Slowly sew on the button with about 10 stitches. Select pattern "and sew a few securing stitches. (2) (for Rita/Grace, Ava/Greta)

os. dois. Set the pattern selector dial on zig zag stitch " ̃". Adjust the stitch width to "3" - "5" according to the distance between the two holes button. ", e Turn the 'handwheel to check that the goes cleanly into the left and right holes of the button. Set the pattern selector knob on straight stitch ", and sew a few securing stitches. ̃ Set the pattern selector knob on zig zag stitch " ", and slowly sew on the button with stitches; Set the pattern selector knob on straight stitch ", and sew a few securing stitches. (2) (for Barbara, Romy)

If a shank is required, place a darning on top of the button and sew. (3) with 4 holes, sew through the front first (2), push work forward and then through the back two holes as described. (3)

Applicazione di bottoni

Collocare la piastra di rammendo. (1)

Sostituire il piedino, collocando il piedino Place cuotura bottoni. Collocare il tessuto sotto the piedino. Collocare il bottone nella posizione lower the contrassegnata e abbassare il piedino.

Regolare la manopola di selezione dei m between " e cucire un punto di sicurezza. Selezionare uno dei due zig-zag stretti a the seconda andella distanza tra i due fori de bottone. Ruotare il volantino per controllare che l'ago entri sia nel foro di destra che in quello di sinistra senza toccare il bottone. Cucire c 10 punti, lentamente. Selezionare il motivo " i" e cucire alcuni punti di sicurezza. (2) (p Rita/Grace, Ava/Greta)

Selezionare sul quadrante di selezione motivi il punto zig zag " 3". Regolare la larghezza su "3" - "5" a seconda della distanza tra i due fori de botto.

Girare il volantino in modo da verificare che l'ago e nere distintamente nel foro sinistro e destro del bottone. Impostare il selettore motivi su p diritto " " e praticare alcuni punti di fissaggio. Impostare il selettore motivi su punto zig " " e praticare lentamente 10 punti sul b Impostare il selettore motivi su punto diritto " e praticare alcuni punti di fissaggio. (2) (per Barbara, Romy)

Qualora fosse necessario realizzare un gambo del bottone, collocare un ago da rammento in needle al bottone e cucire. (3) Per botton fori, bottone prima i due fori anteriori (2), wospingendo il tessuto in avanti, e quindi care i due fori posteri precedentemente descritto. (3)

Selector de ancho Selector de longitud de puntada de puntada

Technical line drawing of two mechanical components with no visible text or symbols

Diagram of a vertical structure with directional arrows and a control panel, no text or symbols present

3

ES Cremalleras

Coloque la máquina como se indica.

1. Junte las telas por el derecho.

Cosa una costura inferior a 2 cm del borde derecho hasta la posición de parada inferior de la cremallera. Cosa puntadas marcha atrás para rematarla. Aumente la longitud de la puntada hasta el máximo, ajuste la tensión por debajo de 2 e hilvane la longitud restante del tejido.

1. Abra el margen de costura. Coloque la cremallera abajo sobre el margen de costura con los dientes contra la línea de la costura. Hilvane la cinta de la cremallera en sitio.

2. El prensatelas para cremalleras se puede insertar a derecha o a la izquierda, en función de en qué prensatelas vaya a coser.

3. Cosa alrededor de la cremallera y después quite el hilván.

Fechos de correr

Configure a máquina como ilustrado.

Zippers

Set the machine as illustrated.

Cerniere lampo

Impostare la macchina come illustrato.

1. Coloque os lados do direito do 1.te Place the right sides of the juntos. together.
   Costure um cordão inferior de 2 cm da Sew a bottom seam 2cm from the right orla direita para a posição fechada edge to the zipper bottom stop position. inferior do fecho de correr. Dê algoves a few stitches in reverse pontos e inverta para fechar. Aumente Increase the stitch length to maximum, o comprimento do ponto ao máximo set the tension below 2, and baste the defina a tensão abaixo de 2 e alinhave remaining length of the fabric. o comprimento restante do tecido.

fabricAppaiare i due lati destri del tessuto.

Praticare una cucitura del bordo inferiore a 2cm dal bordo destro in direzione del punto inferiore di arresto del debak. cerniera lampo. Praticare alcuni punti in retromarcia, per fissare. Aumentare la lunghezza di punto al massimo, impostare la tensione sotto il 2 e imbastire la rimanente lunghezza del tessuto.

1. Abra a costura do cordão. Vire o fecho de correr para baixo na costura cordão com os dentes contra a linha de cordão. Alinhave o fecho no sítio.

2. Pode meter o pé calcador do fecho de correr à direita ou à esquerda, conforme o lado que vai cozer.

3. Ponteie em volta do fecho de corre14e Stitching around the zipper, then tire os alinhavos. remove the basting.

4. Press open the seam allowance. Place the zipper face down on the se allowance with the teeth against seam line. Baste the zipper tape place.

5. The zipper foot can be inserted right or left, depending on which side of the foot you are going to sew.

The Premere per aprire il margine di e cucitura. Collocare la cerniera rivolta verso il basso, con i denti rivolti verso la linea di cucitura. Imbastire la fettucc della cerniera in posizione.

1. Il piedino per cerniera può essere inserito a destra o a sinistra, a seconda del lato del piedino su cui si intecucire.

2. Cucire interamente la cerniera lampo e rimuovere l'imbastitura.

Line drawing of a sewing machine needle stitching fabric, with hands operating the mechanism (no text or symbols)

1

Line drawing of a sewing machine needle stitching fabric, showing needle insertion and cutting path (no text or symbols)

2

Line drawing of a mechanical device with a handle and internal components, no text or symbols present

3

ES Colocación de la mesa supletoria

Cómo extraer la mesa de costura

Empuje el acoplamiento de la mesa supletoria hacia izquierda para soltarla. (1)

Cómo instalar la mesa de costura

Mantenga la mesa supletoria en posición horizontal y empújela en la dirección que indica la flecha. (2)

Atención:

Clip. Tenga cuidado con los dedos. (a)

La parte interior de la mesa supletoria se puede utilizar como una caja de accesorios. (3)

PT Encaixar a mesa de pregar pinos

Separar a mesa de costurar

Empurre a mesa de pregar pinos esquerda para a soltar. (1)

Monte a mesa de costurar

Mantenha a mesa de pregar pinos horizontal e empurre-a na direcção seta. (2)

Atenção:

Clip. Cuidado com o dedo. (a)

EN Fitting the snap-in sewing table Detaching the sewing table

Push the snap-in sewing table attachment to the left to release it. (1)

Installing the sewing table

Keep the snap-in sewing table horizontal, and a push it in the direction of (2a)

Attention:

Clip. Mind your finger. (a)

Collocazione del tavolino di cucitura a incastro

Distacco del tavolino di cucitura

Sospingere l'attacco del tavolino di cucitura verso sinistra per sbloccarlo. (1)

Collocazione del tavolino di cucitura

tenerovil. tavolino a incastro in posiz orizzontale e premerlo in direzione del freccia. (2)

Attenzione:

Superfici taglienti. Fare attenzione alle dita. (a)

O interior da mesa de pregar pinos pode servir como caixa de acessórios. (3)

The inside of the snap-in sewing table can be utilized as an accessory box. (3)

La parte interna del tavolino da cucil può essere utilizzata come vano per accessori. (3)

ES Cambio del prensatelas

Atención:

¡Gire el interruptor de alimentación hasta la posición "OFF" ("O") cuando lleve a cabo cualquiera de las anteriores!

operaci

Cómo quitar el prensatelas

Suba el prensatelas mediante la palanca del prensatelas.

Suba la palanca (e) y el prensatelas se desenganchará. (1)

Cómo acoplar el prensatelas

Baje el tallo del prensatelas (b) mediante la palanca prensatelas, hasta que la parte extraíble (c) esté directamente encima del pasador (d). (2) El prensatelas (f) se ac automáticamente.

Cómo extraer y acoplar el tallo del prensatelas

Suba la barra del prensatelas (a) mediante la palanca prensatelas.

Extraiga y acople el tallo del prensatelas (b) tal y muestra. (3)

Acoplamiento de la guía para bordes/acolchados

Acople la guía para bordes/acolchados en la ranura, tal y como se muestra. Ajústela según sea preciso para dobladillos pliegues, colchas, etc. (4)

Mudar o Pedal

Atenção:

Desligue a máquina ("O") sempre q fizer estas operações!

Changing the presser foot

Attention:

uTurn power switch to off ("O") carrying out any of the above operations!

Sostituzione del piedino

Attenzione:

whirare l'interruttore di accensione su ("O") durante l'esecuzione di queste operazioni!

Retirar o Pedal

Levante o pé calcador com o elevador do pé calcador.

Levante o elevador (e) e o pé solta-se. (1)

Fixar o pé calcador

Baixe a haste do pé calcador (b) elevador do pé calcador, até que (c) esteja directamente sobre o pi (2) O pé c a l c a do automaticamente.

Removing the presser foot

Raise the presser foot using the foot lifter. Raise the lever (e) and the foot disengages. (1)

Rimozione del piedino

Sollevare totalmente il piedino mediante l'apposita levetta. Sollevare la leva (e) per sganciare il (1)

Remover e montar a haste do calcador

Levante barra do calcador (a) com elevador do pé calcador. Remover e montar a haste do pé calcador (b) como mostrado na figura. (3)

com o

Attaching the presser foot

low(er) the presser foot shank (b) using the presser f) foot e liftera iuntia the cut-out directly above the pin (d). (2) The presser foot (f) will engage automatically.

Collocazione del piedino

Abbassare il gambo del piedino di compressione (b) mediante l'apposita levetta del'piedino, fino a quando l'intaglio (c) trova in posizione direttamente superiore all'alberino (d). (2) Il piedino di compressione (f) si aggancerà automaticamente.

pé

Removing and Attaching the presser fogt shank

Raise the presser bar (a) with the presser foot lifter. Removing and Attaching the presser shank (b) as illustrated. (3)

Rimozione e attacco del gambo del piedino di compressione

Sollevare totalmente la staffa di pressior forta) mediante l'apposita levetta del piedino di compressione. Rimuovere e attaccare il gambo del piedino di compressione (b) come illustrato. (3)

Montar o guia de orlas/acolchoamento

Monte o guia de orlas/acolchoamento (g) na ranhura, como se mostra. Ajuste bainhas, pregas, acolchoamento, etc. (4)

Attaching the edge/ quilting guide

Attach the edge/quilting guide slot as illustrated. Adjust as hems, pleats, quilting, etc. (4)

(g) in the needed Attacco della guida per orli / punti trapuntati

Innestare la guida per orli / punti trapuntati (g) nella fessura, come illustrato. Regola secondo necessità per orli, pieghe, punt

ES Cuadro de agujas/tejidos/hilos

GUÍA DE SELECCIÓN DE AGUJAS, TEJIDOS E HILOS

TAMAÑO DE LA AGUJA	TEJIDOS HILO
9-11(65-75)	Tejidos ligeros, algodones finos, gasa, sarga, seda, muselina, entrelazado, tejidos de punto de algodón, punto, jerseys, crepes, tejido, tejidos para faldas y blusas.	Elanigero en algodón, nailon o poliéster. pes, poliéster
12(80)	Tejidos de peso medio-algodón, raso, lona, tejidos dobles, tejido de lana de peso ligero.	La mayor parte de los hilos que venden son de tamaño medio y adecuan a estos tejidos y tamaño aguja. Utilice hilos de poliéster co materiales sintéticos y algodón en tejidas naturales para obtener unos resultados óptimos. Utilice siempre mismo hilo del derecho y del revés.
14(90)	Tejidos de peso medio-algodón de dril, tejido de lana, tejidos más pesados, felpa, telas vaqueras.
16(100)	Tejidos pesados-lona, tejidos de lana, tienda al aire libre y acolchados, telas vaqueras, material de tapicería (ligero a medio).
18(110)	Tejidos de lana pesados, tejidos de abrigo, tejidos de tapicería (ligero a medio).	Hilo pesados hilo de alfombra. (Utilice prensatelas pesado-números altos.)

IMPORTANTE: Adecue el tamaño de la aguja al tamaño del hilo y el peso del tejido

SELECCIÓN DE AGUJAS Y TEJIDOS

AGUJAS EXPLICACIÓN TIPO DE TEJIDO
HA115 1	Agujas afiladas estándar. Los tamaños van de fino a grueso. 9 (65) a 18(110)	Telas tejidas naturales-lana, algodón, seda, etc. Qia recomendada para para tejidos dobles.
151/705H(SUK)	Aguja con punta de semi-bola, cortada. 18(110)	9(65)as tejidas naturales y sintéticas, mezclas de poliéster.Poliésteres tejidos, entrelazado, tejidos sencillos y de puede utilizar en lugar de 15 1 para coser todos los tejidos.
15¡1/705H(SUK)	Aguja con punta de bola 9(65) a 18(110)	Puntos jersey, licra, tejido para bañadores, elástico.
130 PCL	Agujas para cuero. 12(80) a 18(110)	Cuero, vinilo, tapicería. (El agujero que deja es más peque que la aguja grande estándar.)

Nota: 1. Agujas dobles, se pueden comprar para trabajos de costura y de bordado.
2. Cuando cosa con agujas dobles, el selector de ancho de puntada debería ajustarse en menos de "3".
3. Las agujas europeas tienen tamaños como 65, 70, 80, etc. Las agujas americanas y japonesas tienen tamaños como 9, 11, 12, etc.
4. Cambie la aguja con frecuencia (aproximadamente cada dos prendas) y/o cuando se rompa el hilo por primera vez o se saltan puntadas.
5. Use una entretela adicional para tejidos finos o elásticos.

PT Carta de agulhas/tecidos/linhas

GUIA DE SELECÇÃO DE AGULHAS, TECIDOS, LINHAS

TAMANHO DA AGULHA	TECIDOS LINHAS
9-11(65-75)	Tecidos finos de algodão, voile, sarja, sede, musselina, Qiana, tricotados de algodão, tricô, malhas, poliéster, tecidos para camisas e blusas.	Linha fina-média em algodão, nylon poliéster.
12(80)	Tecidos em média textura em algodão, cetim, "kettlecloth", lon dupla, malhas leves.	A malbra das linhas à venda s tamanho médio e boas para este de tecidos e tamanhos de agulhas.maires pesadas resultados use linhas de poliéster em materiais sintéticos e algodão em tecidos naturais. Use sempre o mesmo tipo de linha do princípio ao fim.
14(90)	Tecidos de textura média em brim de algodão, lã, malhas "Terrycloth", denim.
16(100)	Tecidos mais pesados - lonas, malhas, tendas de exterior Denim, tecidos de estofos (ligeiros a médios).
18(110)	Malhas mais grossas, sobretudos, estofos, alguns couros e vinis.	Linha grossa e resistente, linha p tapetes. (Deve usar os números de maior pressão no pé)

ou

de tipc Para

IMPORTANTE: O tamanho da agulha deve corresponder ao peso do tecido
SELECÇÃO DE AGULHAS, TECIDOS

AGULHAS	EXPLICACÇÃO	TIPO DE TECIDO
HA i 115 i 1	Agulhas afiadas normais Entre finas e largas.9 (65) a 18(110)	Tecidos de lã natural - lãs, algodões, sedas, etc., Qiana.recomendado para malha dupla.
15 i 1/705H(SUK)	Agulha de semi-esfera, chanfreada. 9(65) a 18(110)	Tecidos em lã natural e sintética, misturas de poliéster.Malhas em poliéster, "interlocks", tricô, malhas singelas e duplas.Pode ser usada em vez da 15 N 1 para costurar todos os tecidos.
15 i 1/705H(SUK)	Agulha de esfera 9(65) a 18(110)	Malhas de Sweater, lycra, tecidos de fatos de banho, elásticos.
130 PCL	Agulhas para couro. 12(80) a 18(110)	Couro, Vinyl, estofos. (Deixa um orifício mais pequeno do que a agulha grande normal.)

Não

Nota: 1. Agulhas gémeas, podem ser compradas para pequenos trabalhos decorativos e utilitários.

1. Quando costurar com agulhas gémeas, o botão de Ponto de ponto largo deve estar menos que "3".

2. As agulhas europeias têm tamanhos 65, 70, 80, etc. As americanas e as japonesas são 9, 11, 12, etc.

3. Substitua as agulhas várias vezes (aproximadamente uma ou outra peça) e/ou quando a linha partir ou falhar pontos.

4. Use um suporte inferior para tecidos finos ou elásticos.

EN Needle/Fabric/Thread Chart

NEEDLE, FABRIC, THREAD SELECTION GUIDE

NEEDLE SIZE	FABRICS THREAD
9-11(65-75)	Lightweight fabrics-thin cottons, voile, serge, silk, muslin, Qiana, interlocks, cotton knits, tricot, jerseys, crepes, woven polyester, shirt & blouse fabrics.	Light-duty thread in cotton, nylon polyester.
12(80)	Medium weight fabrics-cotton, satin, kettleclote, sailcloth, double lightweight woollens.	Most threads sold are medium size suitable for these fabrics and neesizes. Use polyester threads on synthetic materials and cotton on natural fabrics for best results. Always use same thread on top and bottom.
14(90)	Medium weight fabrics-cotton duck, woolen, heavier knits, terrycloth, denims.
16(100)	Heavyweight fabrics-canvas, woolens, outdoor tent and quilted denims, upholstery material (light to medium).
18(110)	Heavy woollens, overcoat fabrics, upholstery fabrics, some leathers and vinyls.	Heavy duty thread, carpet thread.(Use heavy foot pressure-large numbers.)

or

an

,

[Non-Text]

en

the

IMPORTANT: Match needle size to thread size and weight of fabric
NEEDLE, FABRIC SELECTION

NEEDLES EXPLANATION		TYPE OF FABRIC
HAi1 15i1	Standard sharp needles. Sizes range thin to large.9 (65) to 18(110)	Natural woven fabrics-wool, cotton, silk, etc. Qiana.Not recommended for double knits.
15i1/705H(SUK)	Semi-ball point needle, scarfed. 9(65) to 18(110)	Natural and synthetic woven fabrics, polyester blends.Knits-polyesters, interlocks, tricot, single and double knits. Can be used instead of 15i1 for sewing all fabrics.
15i1/705H(SUK)	Full ball point needle 9(65) to 18(110)	Sweater knits, Lycra, swimsuit fabric, elastic.
130 PCL	Leather needles. 12(80) to 18(110)	Leather, vinyl, upholstery.(Leaves smaller hole than standard large needle.)

Note: 1. Twin needles, can be purchased for utility and decorative work.
2. When sewing with twin needles, the stitch width dial should be set at less than "3".
3. European needles show sizes 65, 70, 80 etc. American and Japanese needles show size 9, 11, 12 etc.
4. Replace needle often (approximately every other garment) and / or at first thread breakage or skipped stitches.
5. Use a backing for fine or stretchy fabrics.

IT Tavola ago/tessuto/punto

GUIDA ALLA SELEZIONE DI AGO, TESSUTO, PUNTO

DIMENSIONI AGO	TESSUTI PUNTO
9-11(65-75)	Tessuti leggeri-cotone fine, voile, serge, seta, mussola, Qiana, maglieria cotone, maglieria, jersey, crepe, poliestere intessuto, camicie e bluse.	Filleggeri su cotone, nylon o poliestere. tessuti da
12(80)	Tessuti di cotone peso medio, satin, kettlecloth, olona, maglieria lane leggere.	la maggiata parte dei fili in comme dimensioni medie ed è idonea per i tessuti e le dimensioni di ago qui menziona Utilizzare illi da poliestere su mate sintetici e da cotone su tessuti di filati naturali per, ottenere migliori risultati. Utilizza sempre lo stesso filo al diritto e al rovescio.
14(90)	Per tela olona media di cotone, filati, maglie pesanti, tessuto denim.
16(100)	Canapa pesante, lane, tendaggi esterni e tessuti trapuntati, da imbottiture (da leggeri a medi).
18(110)	Lane pesanti, tessuti da cappotti, imbottiture, alcuni tipi di pelle e vinile.	Punti pesanti, punti da tappeti. (utilia piedini alta pressione-numeri elevati).

cio è

IMPORTANTE: Abbinare le dimensioni dell'ago alle dimensioni del punto e al peso del tessuto

SELEZIONE AGO, TESSUTO

AGHI SPIEGAZIONE TIPO DI TESSUTO
HA i 115 i 1	Aghi con punta standard. Dimensioni da grossi, da 9 (65) a 18(110)	sottisuta in lana naturale, cotone, seta, ecc. Qiana. raccomandati per maglia doppiata.
15 i 1/705H(SUK)	Ago con punta semi-arrotondata, smussato. 9(65) a 18(110)	Bassuti lana naturale e sintetici, misti poliestere.Maglieria poliestere, interlock, tricot, maglieria singola e doppiata. Possono essere usati al posto del 15 1 per cucire tutti i tipi tessuto.
15 i 1/705H(SUK)	Ago con punta arrotondata da 9(65) a 18(110)	Maglina per felpe, Lycra, tessuti per costumi da bagno, tessuti elasticizzati.
130 PCL	Aghi da pelle. da 12(80) a 18(110)	Pelle, vinile, imbottiture. (pratica un foro più piccolo rispetto agli aghi di dimensioni standard.)

Non

Avvertenza:1. Sono disponibili in commercio aghi doppi per realizzare lavoretti e decorazioni.

1. Per cucire con aghi doppi, impostare la larghezza di punto a meno di "3".

2. Gli aghi europei sono disponibili nelle misure 65, 70, 80 ecc. Le dimensioni per America e Giappone, sono espresse come 9, 11, 12 ecc.

3. Sostituire l'ago spesso (a ogni cucitura di capo completo) e / o non appena si verifica la prima rottura o cucitura con punti irregolari.

4. Utilizzare un fondo per tessuti fini o elasticizzati.

Diagram of a device with arrows indicating movement or force, no text or symbols present

ES Placa de zurcir

Para ciertos tipos de trabajos (por ejemplo, zurcir o bordado a mano alzada), habrá que usar la placa de zurcir.

Instale la placa de zurcir tal y como se muestra.

Para una costura normal, quite la placa de zurcir.

PT

Para alguns trabalhos (como cerzir bordado de mão livre) deve suar a placa de cerzir.

EN

Darning platePlaca de cerzir

For certain types of work, (e.g. darning or free-hand embroidery), the darning must be used.

IT

Piastrina rammendo

Per determinati tipi di cucitura (es. platenmendo o ricamo a mano libera) utilizzata la piastrina da rammendo.

Monte a placa de cerzir como se Instalsthe darning plate as illustrated. na figura.

Installare la piastrina da rammendo come illustrato.

Para costurar normalmente, retire for normal sewing, remove the placa.

darning

Per la cucitura normale, togliere la piastrina da rammendo.

1

2

ES Inserción de la aguja

Atención:

Gire el interruptor de alimentación hasta la posición ("O") antes de insertar o extraer la aguja.

Cambie la aguja con regularidad, sobre todo si muestra signos de desgaste y ocasiona problemas.

Inserte la aguja tal y como se muestra a continuación:

A. Afloje el tornillo de sujeción de la aguja y vuélvalo a apretar después de insertar la aguja nueva. (1)
B. El lado plano del tallo debería estar colocado hacia atrás.
C/D. Inserte la aguja al máximo.

Las agujas deben estar en un estado perfecto. (2)

Se pueden producir problemas con:

A. Agujas dobladas
B. Puntos dañados
C. Agujas romas

PT Meter a agulha Inserimento de HV goserting the needle

Atenção:

Desligue sempre a máquina ("O") antes de meter ou tirar a agulha.

Attention:

Turn power switch to off ("O") inserting or removing the needle.

T

Attenzione:

before Grare l'interruttore su off ("O") prima di inserire o togliere l'ago.

Mude a agulha de vez em quando change the needle regularly, especially if sobretudo se apresentar sinais de it is showing signs of wear and desgaste e começar a dar problemas.

Sostituire regolarmente l'ago, in particolare seasisirgano segni di usura che provocano dei problemi.

Meta a agulha como se mostra:

Insert the needle as illustrated as follows:

Inserire l'ago come successivamente illustrato:

A. Solte o parafuso do grampo e aperte-o depois novamente para meter a agulha. (1)
B. O lado plano da haste deve virada para trás.
C/D. Meta a agulha o máximo que puder.

A. Loosen the needle clamp scroven then again after inserting the needle. (1)
BstaThe flat side of the shaft towards the back.
C/D.Insert the needle as far up go.

new A. Allentare la vite di blocco dell'ago riavvitarla dopo l'inserimento dell'ago.
should(1)be
B. La parte piatta del perno va rivo as versowil parte posteriore.
C/D. Inserire l'ago fino alla massima possibilità di penetrazione.

As agulhas devem estar em perfeitas condições. (2)

Needles must be in perfect condition. (2)

Gli aghi devono essere in perfette condizioni. (2)

Podem ocorrer os seguintes problemas:

A. Agulhas dobradas
B. Pontas estragadas
C. Agulhas rombas

Problems can occur with:

A. Bent needles
B. Damaged points
C. Blunt needles

Possono verificarsi dei problemi con:

A. Aghi piegati
B. Aghi danneggiati
C. Aghi spuntati

Technical line drawing of a sewing machine on a base, showing mechanical components and motion arrows (no text or symbols)

2

Technical line drawing showing a hand using a tool to press or install a mechanical component, with no visible text or symbols.

Mantenimiento

Atención:

Desconecte la máquina de la red eléctrica quitando enchufe de la toma principal. Cuando limpie la máq siempre deberá estar desconectada de la red eléctrica.

Quite la placa de aguja:

Gire la rueda hasta que la aguja esté totalmente subida. Abra la tapa articulada frontal y desatornille los tornillos de la placa de aguja con el destornillador. (1)

Limpieza de los dientes de arrastre:

Quite el canillero y utilice el cepillo suministrado para toda la zona. (2)

Limpieza y lubricación del garfio:

Quite el canillero. Coloque los dos brazos retenedores garfio (a) hacia afuera. Quite la tapa del canal del garfio (b) y el garfio (c) y límpielo con un paño suave. Lubrique el punto (d) (1-2 gotas) con aceite para máquina de coser. Gire hasta que el canal del garfio (e) esté a la izquierda. Cambie el garfio (c). Cambie la tapa del canal del garfio y vuelva a colocar los dos brazos retenedores del garfio.

Inserte el canillero y la canilla y cambie la placa de aguja.

Importante:

Deberá quitar la pelusa y los hilos del tejido con re Su máquina debería ser puesta a punto a intervalos regulares en una de nuestras agencias de puesta a punto.

PT Manutenção Manutenzione

Atenção:

Desligue a máquina da corrente eléctrica, tirando a ficha da toma eléctrica. Sempre que limpar a máquina, desligue sempre da corrente eléctrica.

Retire a Placa de agulha:

Rode o volante até a agulha estar toda para cima. Abra a tampa articulada e desaparafuse os parafusos da placa agulha com uma chave de parafusos. (1)

Limpeza do alimentador:

Retire o porta bobine e com a fornecida limpe toda essa zona. (2)

Limpeza e lubrificação do gancho:

Retire o porta bobina. Puxe os dois braços de retenção (a) para fora. Retire da lançadeira do gancho (b) e o gancho c) e limpe com um pano macio. Lubrifique no ponto (1-2 gotas) com óleo da máquina de costura. Rode o volante até a lançadeira do gancho (e) estar do lado esquerdo Substitua o gancho (c). Substitua a da lançadeira do gancho e encaix novamente nos dois braços de retenção. Meta o porta bobine e a bobine e substitua a placa de pontos.

Importante:

Deve tirar ocasionalmente restos de linha e cotão do algodão. Deve fazer assistência regularmente num dos nossos agentes aqui indicados.

EN Maintenance

Attention:

Disconnect the machine from the electricity supply by removing the from the mains socket. When cl the machine, it must always be disconnected from the electricity supply.

Remove the needle plate:

Turn the handwheel until the needle is fully railed. Open the hinged front cover unscrew the needle plate screws with screw driver. (1)

Cleaning the feed dog:

Remove the bobbin case and use the brush supplied to clean the whole area. (2)

Cleaning and lubricating the hook:

Rentampa the bobbin case. Snap the hook retaining arms (a) outwards. Remove the hook race cover (b) and the and clean with a soft cloth. Lubricate at the point (d) (1-2 drops) with sewing m oil. Turn the handwheel until the hook race reps in the left position. Replace the hook (c). Replace the hook race cover and snap back the two hook retaining arms. Insert the bobbin case and bobbin and replace stitch plate.

Important:

Fabric fluff and threads must be regularly. Your machine should be serviced at regular intervals at one of our agencies.

T

Attenzione:

plu

Durante le operazioni di pulizia della macchina, scolle dall'alimentazione elettrica.

Rimozione della piastra dell'ago:

Girare il volantino fino a quando l'ago totalmente sollevato. Aprire il coperchio frontale ribaltabile e svitare le viti della piastra dell'ago utilizzando il cacciavite. (1)

Pulizia delle griffe:

Estrarre la capsula della bobina e utilizzare il pennellino in dotazione per pulire tutta zona. (2)

Pulizia e lubrificazione del gancio:

Estrarre la capsula della bobina. Far scattare two verso l'esterno il braccio di blocco del gancio (a). Togliere il coperchio della pista del bocci (b) e quindi il gancio (c); pulire con un panno morbido. Lubrificare sul punto (d) (1-2 machine gocce di olio) con l'olio per macchine cucire. Girare il volantino fino a quando pista del gancio (e) si trova sulla posi sinistra. Sostituzione del gancio (c) Sostituire il coperchio della pista del gancio e fa sottare indietro i due bracci di blocco gancio. Inserire la capsula della bobina e la bobina, quindi sostituire la piastra del punto.

remimportante:

La lanugine e i resti di filo del tessuto vanno sino sisi regolarmente. La macchina da cucire dovrebbe essere sottoposta a revisione a intervalli regolari da parte di uno dei i tecnici di assistenza.

ES Guía de detección y resolución de problemas

Problema	Causa	Acción correctiva
Se rompe el hilo superior	1. La máquina no está enhebrada correctamente.2. La tensión del hilo es excesiva.3. El hilo es demasiado grueso para la aguja.4. La aguja no está insertada correctamente.5. El hilo está enroscado en el pasador de bobinas.6. La aguja está dañada.	1. Vuelva a enhebrar la máquina2. Reduzca la tensión del hilo (un número más bajo).3. Seleccione una aguja más larga.4. Extraiga y vuelva a insertar la aguja (el lado plano hacia atrás).5. Quita-el carrete y enrolle el hilo en él.6. Cambie la aguja.
Se rompe el hilo inferior	1. El canillero no está insertado correctamente.2. El canillero está enhebrado incorrectamente.3. La tensión del hilo inferior es excesiva.	1. Extraiga y vuelva a insertar el canillero y tire del hilo.El hilo debería salir fácilmente.2. Compruebe la canilla y el canillero.3. Afloje la tensión del hilo inferior, tal y como se ha descrito.
Se saltan puntadas	1. La aguja no está insertada correctamente.2. La aguja está dañada.3. Se ha utilizado una aguja de tamaño incorrecto.4. No se ha acoplado el prensatelas correctamente.	1. Extraiga y vuelva a insertar la aguja (el lado plano hacia atrás).2. Inserte una aguja nueva.3. Elija una aguja que se adapte al hilo y al tejido.4. Compruébelo y acóplelo correctamente.
Se rompe la aguja	1. La aguja está dañada.2. La aguja no está insertada correctamente.3. Tamaño de aguja incorrecto para el tejido.4. Se ha acoplado el prensatelas incorrecto.	1. Inserte una aguja nueva.2. Inserte la aguja correctamente (el lado plano hacia atrás).3. Elija una aguja que se adapte al hilo y al tejido.4. Seleccione el prensatelas adecuado.
Puntadas flojas	1. La máquina no está enhebrada correctamente.2. El canillero no está enhebrado correctamente.3. La combinación de aguja/tejido/hilo no es la correcta.4. La tensión del hilo no es la correcta.	1. Compruebe el enhebrado.2. Enhebre el canillero como se indica.3. El tamaño de la aguja debe ajustarse al tejido y al hilo.4. Corrija la tensión del hilo.
Las costuras se fruncen o encogen	1. La aguja es demasiado gruesa para la el tejido.2. La longitud de la puntada está mal ajustada.3. La tensión del hilo es excesiva.4. El tejido se encoge.	1. Seleccione una aguja más fina.2. Reajuste la longitud de la puntada.3. Afloje la tensión del hilo.4. Use una entretela para tejidos finos o elásticos.
Puntadas irregulares, arrastre irregular	1. Hilo de mala calidad.2. El canillero no está enhebrado correctamente.3. Ha tirado del tejido.	1. Seleccione un hilo de mejor calidad.2. Quite el canillero y vuelva a enhebrarlo y a inserta correctamente.3. No tire del tejido mientras cose, deje que la máquina lo vaya arrastrando.
La máquina hace ruido	1. Debe lubricar la máquina.2. Se han acumulado pelusas o aceite en el garfio o en la barra de la aguja.3. Se ha utilizado aceite de mala calidad.4. La aguja está dañada.	1. Lubríquelo como se describe.2. Limpie el garfio y los dientes de arrastre tal y co describe.3. Use sólo aceite para máquinas de coser de buena calidad.4. Cambie la aguja.
La máquina se atasca	Se ha atascado hilo en el garfio.

PT Guia de resolução de problemas

Problema	Causa	Medida correctiva
Linha superior parte	1. A máquina não tem a linha bem metida.2. A tensão da linha é muito grande.3. A linha é demasiado grossa para a agulha.4. A agulha não está bem metida.5. A linha está mal enrolada no pino do porta bobinas.6. Agulha estragada.	1. Volte a meter a linha.2. Reduza a tensão da linha (número inferior).3. Escolha uma agulha maior.4. Tire e volte a meter a agulha (lado plano para trás).5. Retire a bobine e enrole a linha.6. Substitua a agulha.
Linha inferior parte	1. O porta bobine não está bem metido.2. O porta bobine está enrolado ao contrário.3. A tensão da linha é muito grande.	1. Tire e volte a meter o porta bobine e puxe a linha.A linha deve correr facilmente.2. Verifique a bobina e o porta bobine.3. Solte a tensão da linha inferior, como descrito.
Pontos saltam	1. A agulha não está bem metida.2. Agulha estragada.3. Fói usada uma agulha com tamanho errado-4. O pé calcador não está bem metido.	1. Tire e volte a meter a agulha (lado plano para trás).2. Meta uma agulha nova.3. Escolha a agulha certa para o tecido.4. Verifique e monte correctamente.
Agulha parte	1. Agulha estragada.2. A'agulha não está bem metida.3. Agulha incorrecta para este tecido.4. Pê calcador incorrecto.	1. Meta uma agulha nova.2. Tire e volte à meter a agulha (lado plano para trás).3. Escolha a agulha certa para o tecido.4. Escolhe o pé calcador correcto.
Pontos soltos	1. A máquina não tem a linha bem metida.2. O porta bobine não está bem metido.3. Combinação errada agulha/tecido/linha.4. Tensão de linha errada.	1. Verifique a linha.2. Enfie à linha no porta bobine como se mostra na figura.3. O tamanho da agulha deve ser o correcto para a linha e o tecido.4. Corrija a tensão da linha.
Cordões juntam-se ou franzem	1. A linha é demasiado grossa para a agulha.2. O comprimento da linha está mal ajustado.3. A tensão da linha é muito grande.4. Pregas no tecido.	1. Use uma agulha mais fina.2. Reajuste o comprimento do ponto.3. Afrouxe a tensão da linha.4. Use um suporte inferior para tecidos finos ou elásticos.
Pontos incertos, alimentação incerta	1. Linha de má qualidade.2. O porta bobine está enrolado ao contrário.3. O tecido foi esticado.	1. Escolha uma linha de melhor qualidade.2. Tire o porta bobine e volte a enfiar linha e meta-o correctamente.3. Não puxe o tecido enquanto costure, deixe-o correr pela máquina.
A máquina faz muito barulho	1. Por favor, lubrifique a máquina.2. Entrou cotão de algodão ou óleo no gancho ou barra da agulha.3. Foi usado óleo de má qualidade.4. Agulha estragada.	1. Lubrifique como indicado.2. Limpe o gancho e o alimentador como indicado.3. Use apenas óleo de máquina de boa qualidade.4. Substitua a agulha.
A máquina encrava	A linha ficou presa no gancho.

Tire a linha superior e o porta bobine, rode o volante para trás e para a frente com a mão e tire os restos de linha. Lubrifique como indicado.

EN Trouble shooting guide

Problem	Cause	Correction
Upper thread breaks	1.The machine is not threaded correctly.2.The thread tension is too tight.3.The thread is too thick for the needle.4.The needle is not inserted correctly.5.The thread is round wound the spool holder pin.6.The needle is damaged.	1.Rethread the machine.2.Reduce the thread tension (lower number).3.Select a larger needle.4.Remove and reinsert the needle (flat side towards the back).5.Remove the reel and wind thread onto reel.6.Replace the needle.
Lower thread breaks	1.The bobbin case is not inserted correctly.2.The bobbin case is threaded wrongly.3.The lower thread tension is too tight.	1.Remove and reinsert the bobbin case and pull on the thread.The thread should pull easily.2.Check both bobbin and bobbin case.3.Loosen lower thread tension as described.
Skipped stitches	1.The needle is not inserted correctly.2.The needle is damaged.3.The wrong size needle has been used.4.The foot is not attached correctly.	1.Remove and reinsert needle (flat side towards the back).2.Insert a new needle.3.Choose a needle to suit the thread and fabric.4.Check and attach correctly.
Needle breaks	1.The needle is damaged.2.The needle is not correctly inserted.3.Wrong needle size for the fabric.4.The wrong foot is attached.	1.Insert a new needle.2.Insert the needle correctly (flat side towards the back).3.Choose a needle to suit the thread and fabric.4.Select the correct foot.
Loose stitches	1.The machine is not correctly threaded.2.The bobbin case is not correctly threaded.3.Needle/ fabric/ thread combination is wrong.4.Thread tension wrong.	1.Check the threading.2.Thread the bobbin case as illustrated.3.The needle size must suit the fabric and thread.4.Correct the thread tension.
Seams gather or pucker	1.The needle is too thick for the fabric.2.The stitch length is wrongly adjusted.3.The thread tension is too tight.4.Fabric puckers.	1.Select a finer needle.2.Readjust the stitch length.3.Loosen the thread tension.4.Use a backing for fine or stretchy fabrics.
Uneven stitches, uneven feed	1.Poor quality thread.2.The bobbin case is wrongly threaded.3.Fabric has been pulled.	1.Select a better quality thread.2.Remove bobbin case and retread and insert correctly.3.Do not pull on the fabric while sewing, let it be taken up by the machine.
The machine is noisy	1.The machine must be lubricated.2.Fluff or oil have collected on the hook or needle bar.3.Poor quality oil has been used.4.The needle is damaged.	1.Lubricate as described.2.Clean the hook and feed dog as described.3.Only use good quality sewing machine oil.4.Replace the needle.
The machine jams	Thread is caught in the hook.	Remove the upper thread and bobbin case, turn the handwheel backwards and forwards by hand and remove the thread remands. Lubricate as described.

IT Guida alla risoluzione dei problemi

Problema	Causa	Rlmedio
Il filo superiore si rompe	1. L'infilatura della macchina non è stata eseguita correttamente.2. La tensione del filo è eccessiva.3. Il filo è troppo grosso rispetto all'ago.4. L'infilatura dell'ago non è stata eseguita correttamente.5. Il filo si è avvolto all'alberino della spoletta.6. L'ago è danneggiato.	Eseguire nuovamente l'infilatura della macchina.Ridurre la tensione del filo (numero inferiore).Selezionare un ago più grande.Togliere e inserire nuovamente l'ago (lato piatto rivolto indietro).Togliere il rocchetto e riavvolgere il filo sul rocchetto.Sostituire l'ago.
Il filo inferiore si rompe	1. La collocazione della capsula della bobina non eseguita correttamente.2. L'innesto della capsula della bobina non è stato eseguito correttamente.3. La tensione del filo inferiore è eccessiva.	Togliere e reinserire la capsula della bobina e tirare l'estremità del filo. Il filo deve scorrere facilmente.Verificare la bobina e la capsula.Allentare la tensione del filo inferiore come descritto precedentemente.
Punti saltati	1. L'inserimento dell'ago non è stato eseguito correttamente.2. L'ago è danneggiato.3. E stata utilizzato un ago di dimensioni errate.4. L'attacco del piedino non è stato eseguito correttamente.	Togliere e inserire nuovamente l'ago (lato piatto rivolto indietro).Selezionare un ago nuovo.Selezionare un ago idoneo al punto e al tessuto.Verificare e collocare correttamente.
L'ago si rompe	1. L'ago è danneggiato.2. L'inserimento dell'ago non è stato eseguito correttamente.3. Dimensioni dell'ago errate rispetto al tessuto.4. Piedino errato.	Selezionare un ago nuovo.Inserire correttamente l'ago (lato piatto rivolto indietro).Selezionare un ago idoneo al punto e al tessuto.Selezionare il piedino corretto.
Punti allentati	1. L'infilatura della macchina non è stata eseguita correttamente.2. La capsula della bobina non è stata innestata correttamente.3. La combinazione ago/ tessuto/ punto è errata.	Verificare l'infilatura.Innestare la capsula della bobina come illustrato precedentemente.Le dimensioni dell'ago devono essere idonee al tessuto e al punto.Correggere la tensione del filo.
La cucitura si arriccia o si increspa	4. Tensione del filo errata.1. Il filo è troppo grosso rispetto al tessuto.2. Regolazione scorretta della lunghezza del punto.3. La tensione del filo è eccessiva.	Selezionare un ago più fino.Regolare nuovamente la lunghezza del punto.Allentare la tensione del filo.Utilizzare un fondo per tessuti fini o elasticizzati.
Punti irregolari, alimentazione irregolare	4. Il tessuto si increspa.1. Filo di bassa qualità.2. La capsula della bobina non è stata innestata correttamente.3. Il tessuto è stato tirato.	Selezionare un file di migliore qualità.Estrarre la capsula e procedere a reinfilare e innestare correttamente.Non tirare il tessuto durante la cucitura, lasciare che la macchina lo faccia scorrere.
La macchina è rumorosa	1. La macchina va lubrificata.2. Accumulo di lanugine o di olio sul gancio dell'ago.3. E stato utilizzato olio di bassa qualità.	Lubrificare come descritto precedentemente.Pulire il gancio e le griffe come descritto precedentemente.Utilizzare esclusivamente olio per macchine da cucire di quality, staffaSostituire l'ago.
La macchina si inceppa	4. L'ago è danneggiato.Filo intrappolato nel gancio.	Togliere il filo superiore e la capsula della bobina, girare il volar all'indietro e in avanti a mano e togliere i resti di filo. Lubrificare come descritto precedentemente.

ES

No elimine los aparatos eléctricos como residuos urbanos sin clasificar, utilice los centros de recogida selectiva. Para información relacionada con los sistemas de recogida disponibles, póngase en contacto con las autoridades locales.

Si se abandonan aparatos eléctricos en un vertedero, pueden producirse fugas de sustancias peligrosas en el terreno y llegar a la cadena alimentaria, dañando su salud y bienestar.

Cuando sustituya aparatos antiguos por otro nuevo, el distribuidor está obligado por ley a recoger su vieja máquina para reciclarla gratuitamente.

PT

Nunca elimine aparelhos eléctricos juntamente com o lixo doméstico, mas sim nos contentores de lixo apropriados para o efeito. Contacte as entidades locais para mais informações sobre como eliminar este tipo de equipamentos eléctricos e electrónicos.

Se os aparelhos eléctricos forem despejados em lixeiras ou aterros, podem libertar substâncias perigosas para o lençol freático e entrarem na cadeia alimentar, prejudicando a saúde e contaminando o meio ambiente.

Quando substituir aparelhos antigos por novos, o retalhista é obrigado por lei a aceitar a devolução do seu aparelho antigo para ser eliminado pelo menos a título gratuito.

EN

Do not dispose of electrical appliances as unsorted municipal waste, use separate collection facilities.

Contact your local government for information regarding the collection systems available.

If electrical appliances are disposed of in landfills or dumps, hazardous substances can leak into the groundwater and get into the food chain, damaging your health and well-being.

When replacing old appliances with new once, the retailer is legally obligated to take back your old

IT

Non gettare le apparecchiature elettriche tra i rifiuti generici, utilizzare gli appositi contenitori di raccolta differenziata. Contattare le autorità locali per informazioni sul sistema di raccolta differenziata locale.

Quando le apparecchiature elettriche vengono gettate in discariche o terreni di deposito, scaricano sostanze pericolose che possono infiltrarsi nel terreno, penetrare in acque sotterranee e pertanto entrare nella catena alimentare con conseguenti danni per la salute e il benessere.

Quando si effettua la sostituzione di apparecchi vecchi con apparecchi nuovi, il rivenditore è legalmente obbligato a ritirare l'apparecchio vecchio per provvedere allo smaltimento, senza alcun costo.

VERITAS®

www.veritas-sewing.com

facebook.com/veritassewing

twitter.com/veritas_sewing

youtube.com/user/veritas

021K1K0201(ES.PT.EN.IT)
