BEDIENUNGSANLEITUNG 9000A5 VERITAS

Sehr geehrter Kunde!

Herzlichen Glückwunsch zum Kauf Ihrer Nähmaschine. Sie haben ein Qualitätsprodukt erworben, welches mit größter Sorgfalt hergestellt wurde.

Diese Bedienungsanleitung vermittelt Ihnen alles Wissenswerte über die Anwendungsmöglichkeiten Ihrer Nähmaschine.

Wir wünschen Ihnen viel Freude und große Näherfolge.

GARANTIE

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.

Das Gerät wurde sorgfältig und vor Anlieferung gewissenhaft geprüft. Bitte behalten Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbräuchlicher oder unsachgemäßer Behandlung, Gewalteingriffen und bei Eingriffen, die nicht bei unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

Inhaltsverzeichnis

Seite

Sicherheitshinweise 2

Hinweise zu dieser Anleitung 3

Auspacken 3

Übersicht der Geräte- und Bedienelemente 4

Übersicht der Zubehörteile 6

Inbetriebnahme 7

– Maschine ans Stromnetz anschliessen 7
- Fußanlasser 8
– Meldungen und Piepstöne 8
– Typische Warnmeldungen 8
– Nadelstopp oben/unten 9
– Automatisches Vernähen 9
– Rücktransporttaste 9
– Nähfuß montieren, Kantenlineal anbringen 10
– Nadel wechseln 10
– Unterfaden spulen 11

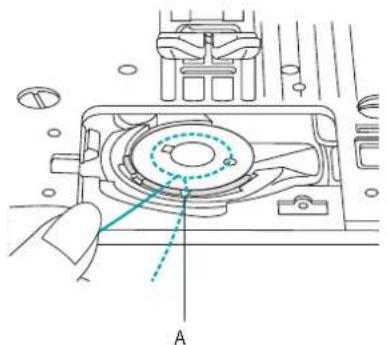

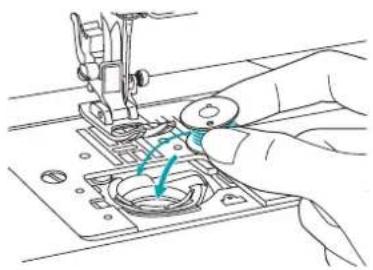

– Greiferspule einsetzen 12

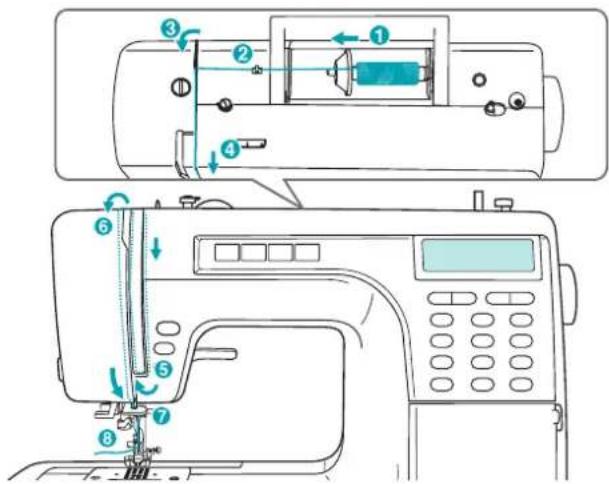

– Oberfaden einfädeln 13

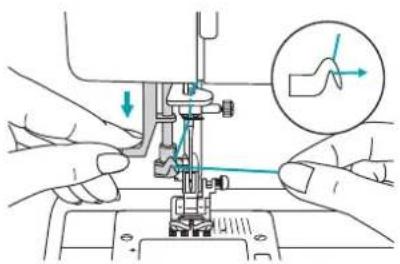

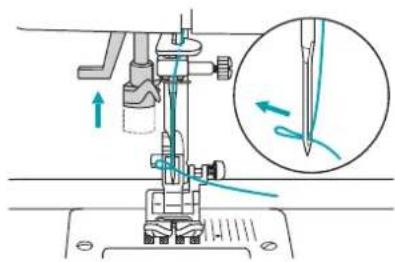

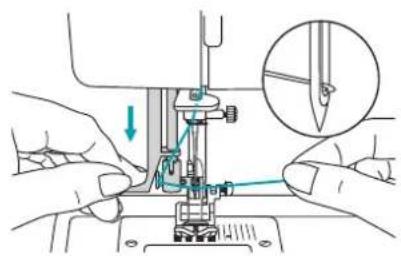

– Einfädler verwenden 14
– Fadenspannung 15

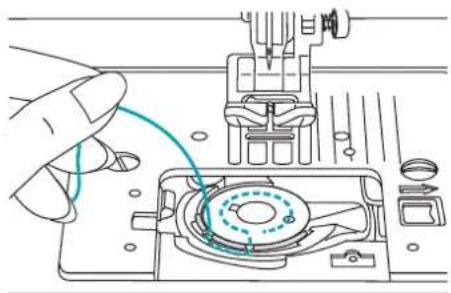

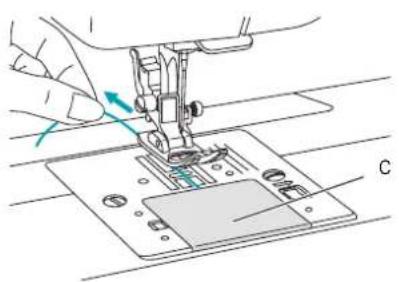

– Unterfaden heraufholen 16
– Faden abschneiden 16

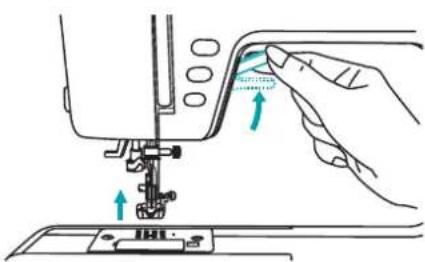

– Zweistufen-Nähfußhebel 17

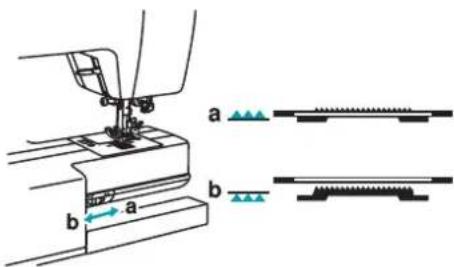

– Transporteur heben und senken 17

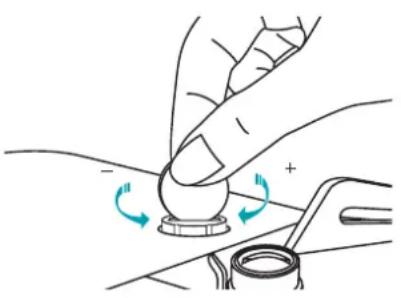

– Anpressdruck für Nähfuß einstellen 18

Nähen

– Passende Nadel, Faden und Stoff wählen 18
– Nähfusstabelle 19
– Stich auswählen 20

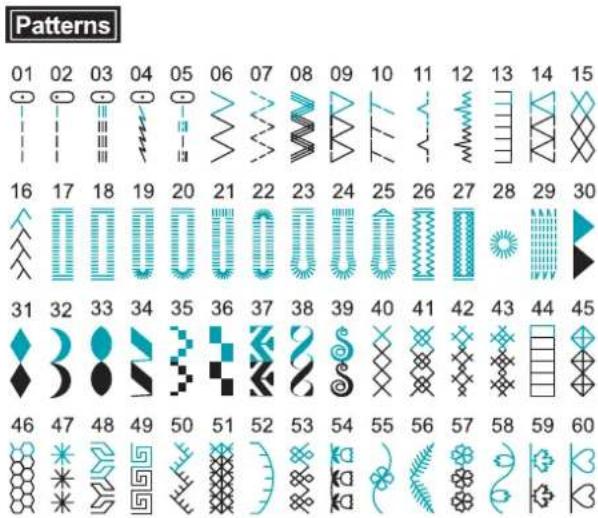

– Stichübersicht 21

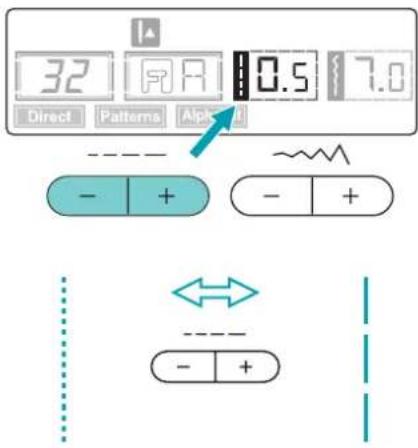

– Stichlänge einstellen 22

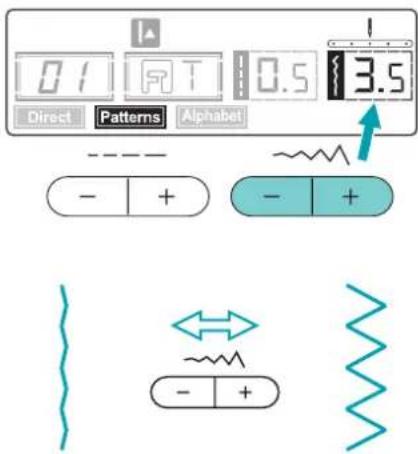

– Stichbreite und Nadelposition einstellen 22
– Spiegeln 23

Speicher / Memory

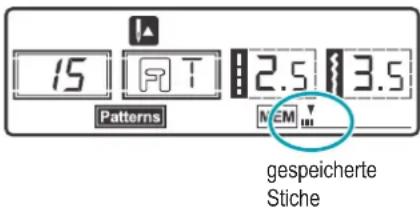

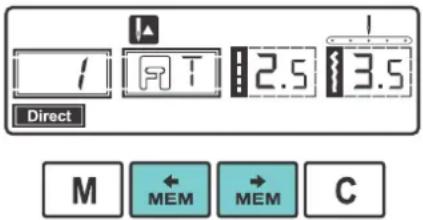

– Stiche speichern 25
– Gespeicherte Stiche nähen 25
– Speicherinhalt löschen

Seite

Nützliche Nähanwendungen 26

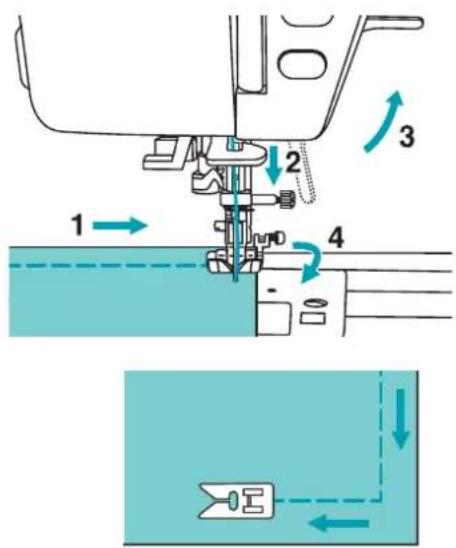

– Ecken nähen 26
– Rückwärts nähen 26

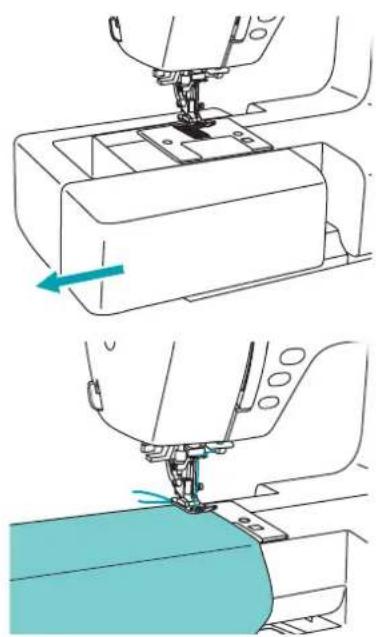

– Freiarm 26

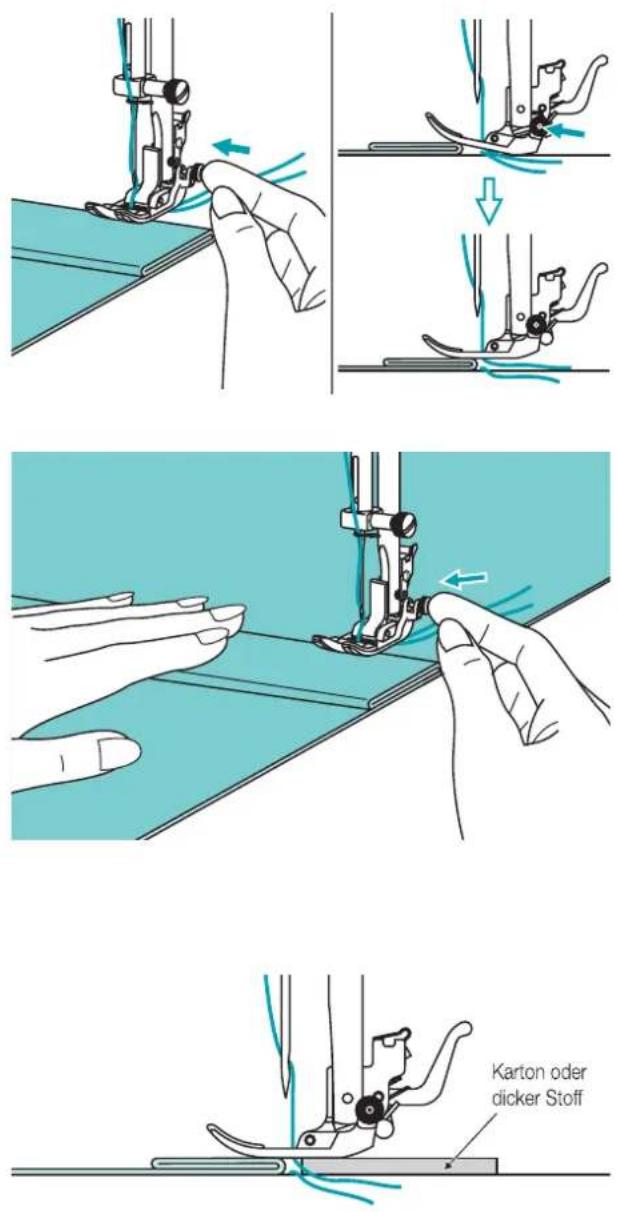

– Auf dicken Stoff nähen 27

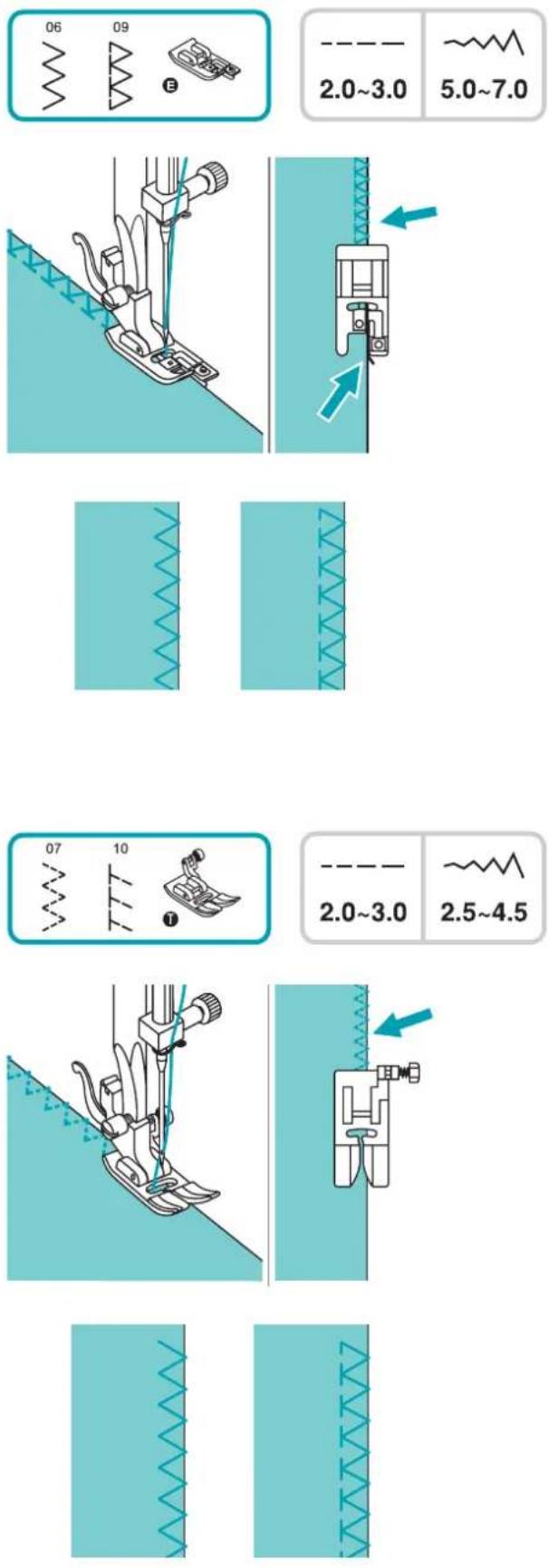

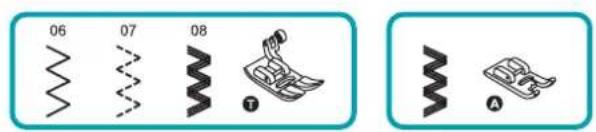

– Geradstiche, Zickzackstiche und Nadelposition 28
- Stretchstich 29
– Kantenumnähstich 30
– Universalnähfuß 30
– Blindsaum und Lingeriestiche 31
– Knöpfe annähen 32

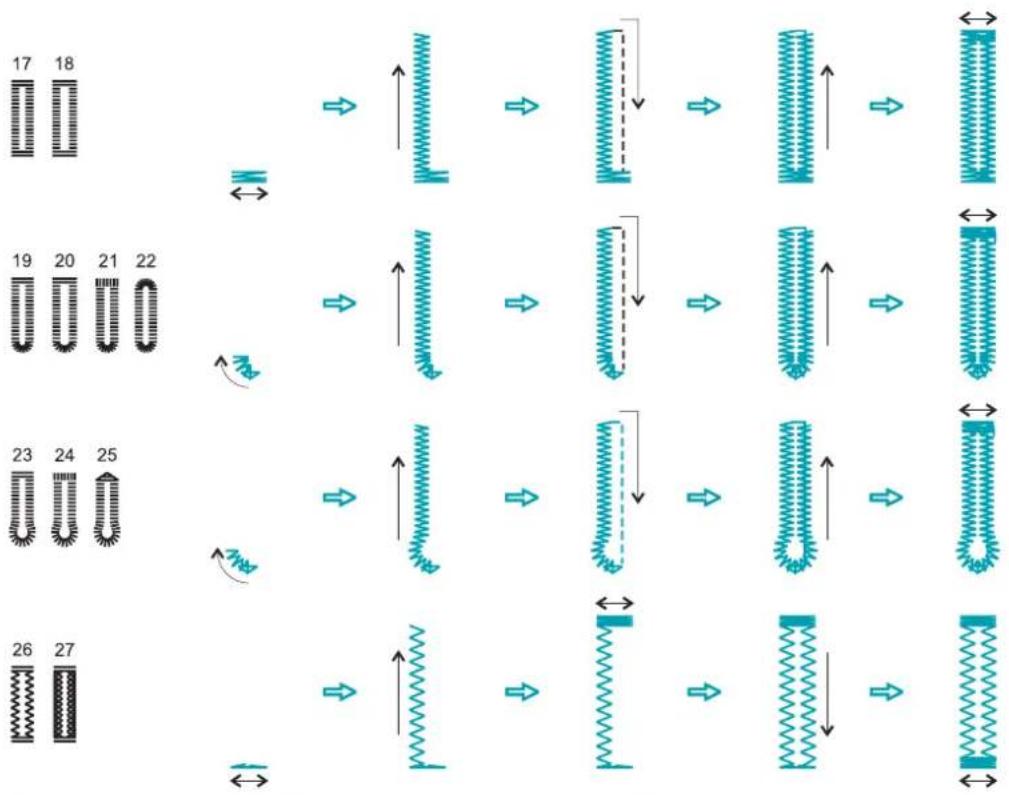

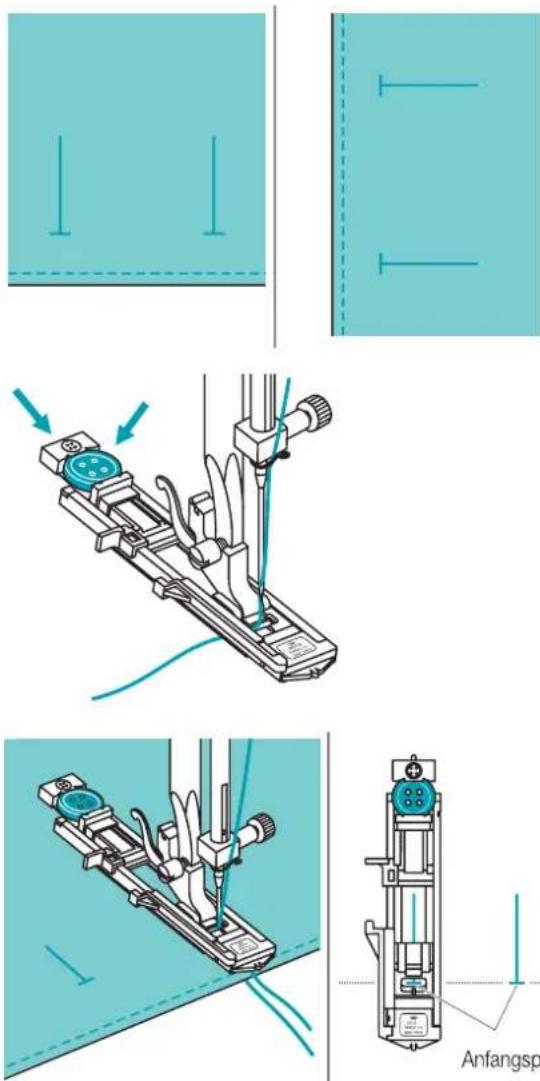

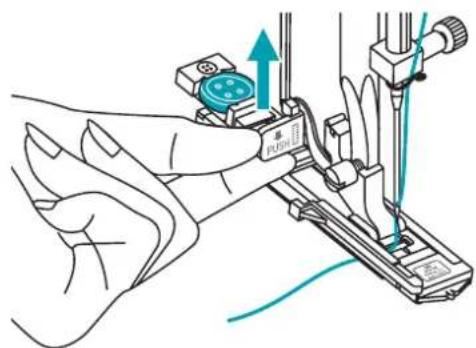

– Knopflöcher nähen 33
- Lochstich 36
-Stopfen 37

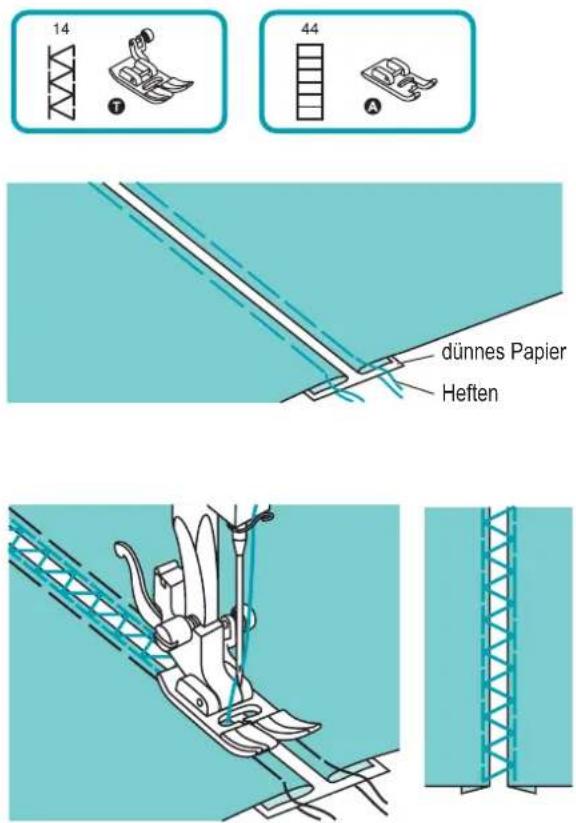

– Fagotten 39
– Patchworkstich 39

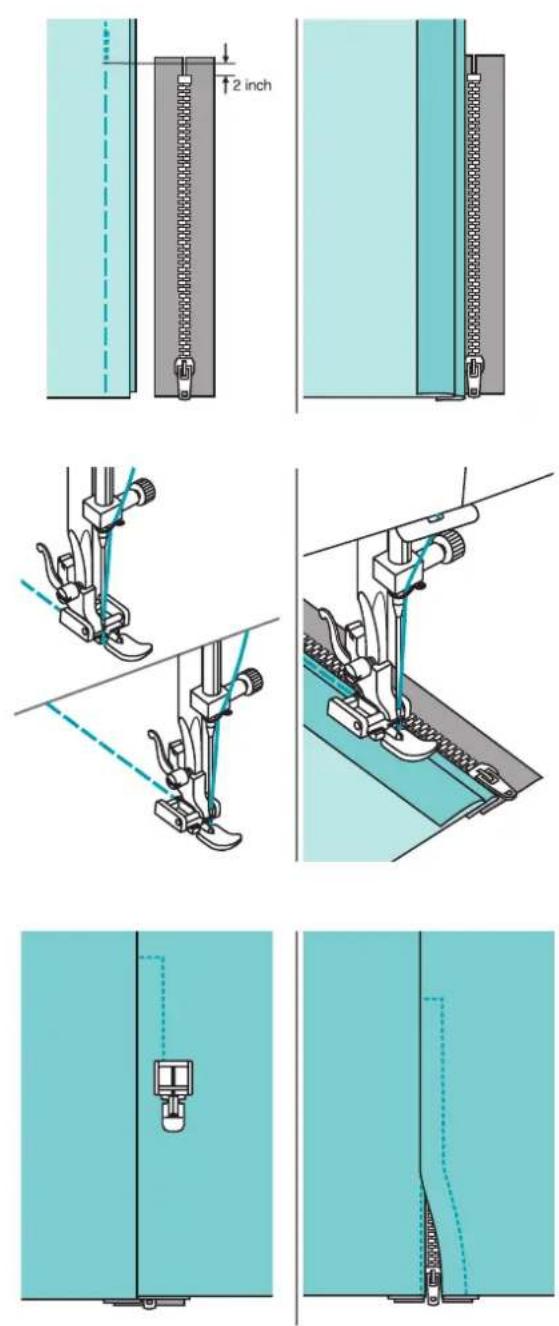

– Reißverschluss einnähen 40
– Schmalsäumen 42
– Kordel, Einzelschnur und Dreifachschnur aufnähen 43

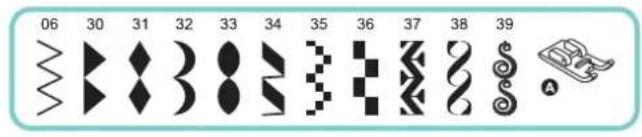

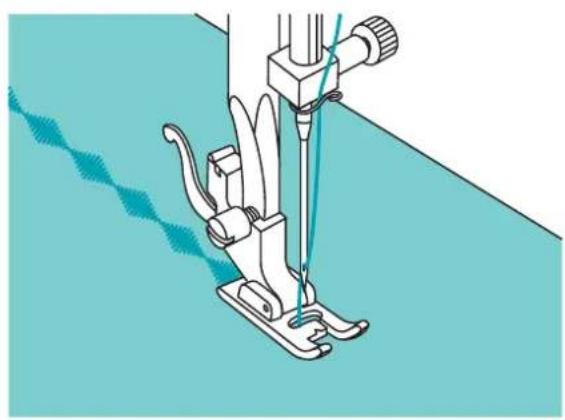

– Raupennähte 44

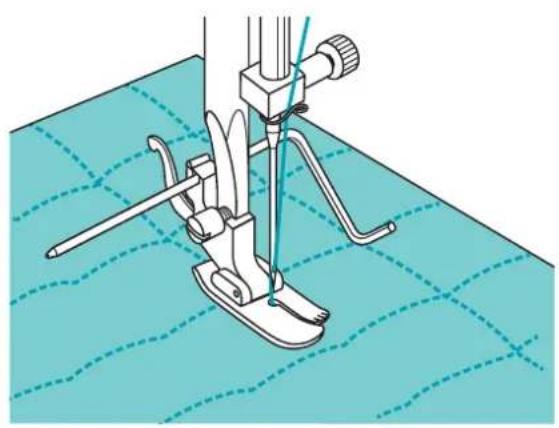

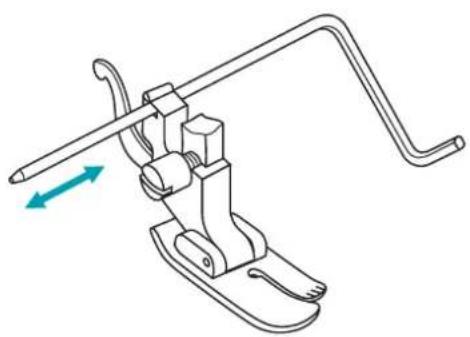

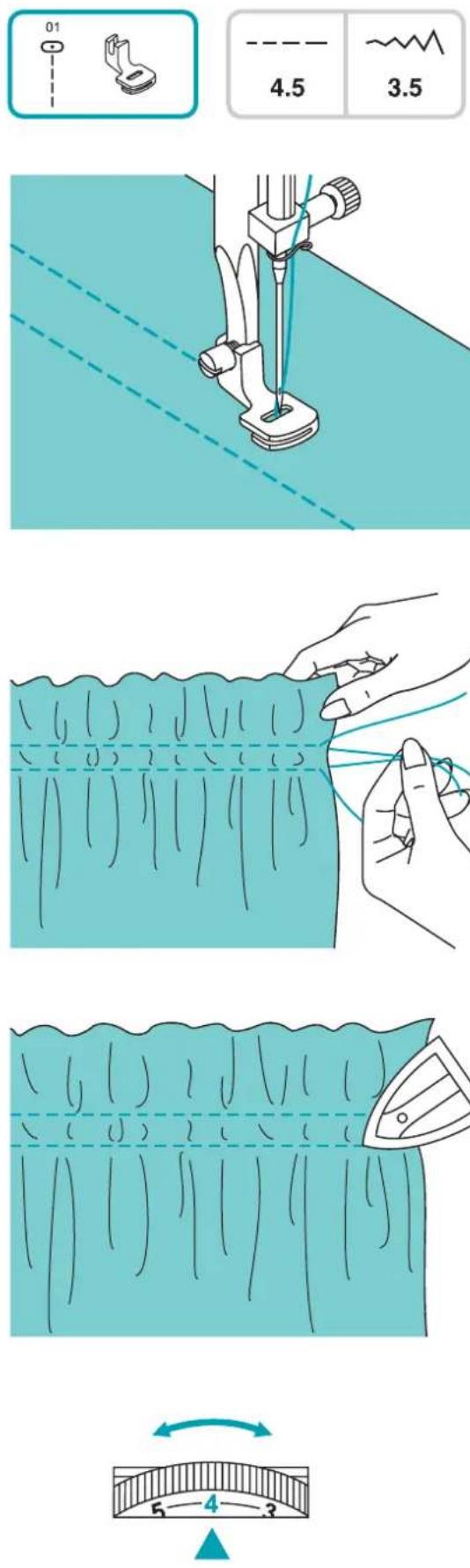

– Quilten 45
- Kräuseln 46

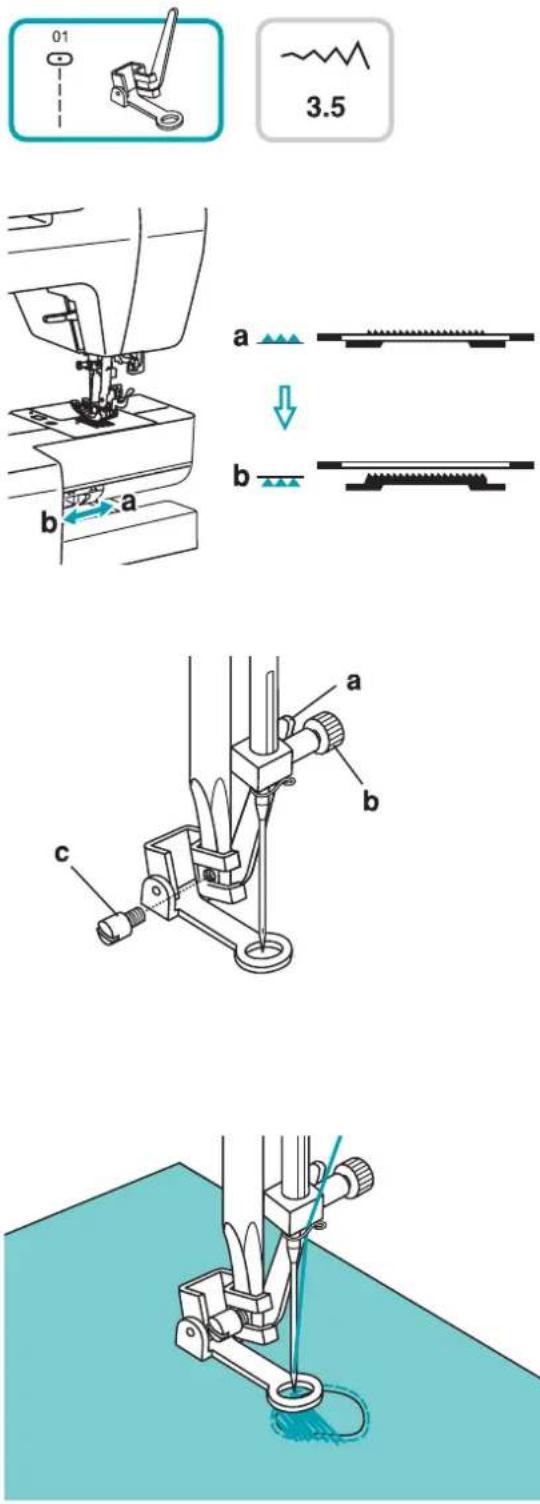

– Fälteln/Smoken 47

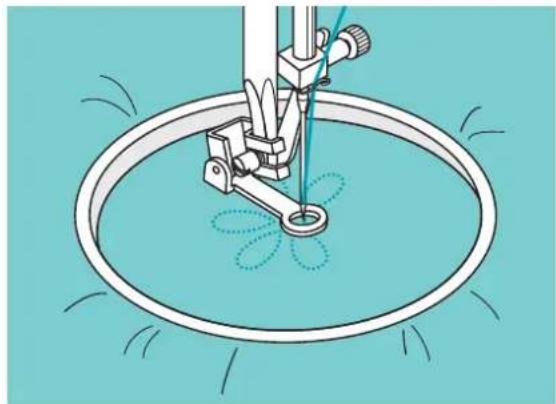

– Freihandstopfen, Sticken und Monogramme 48

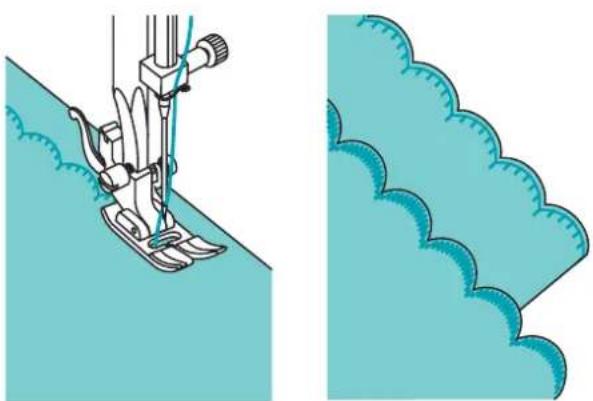

– Festonabschluss 50

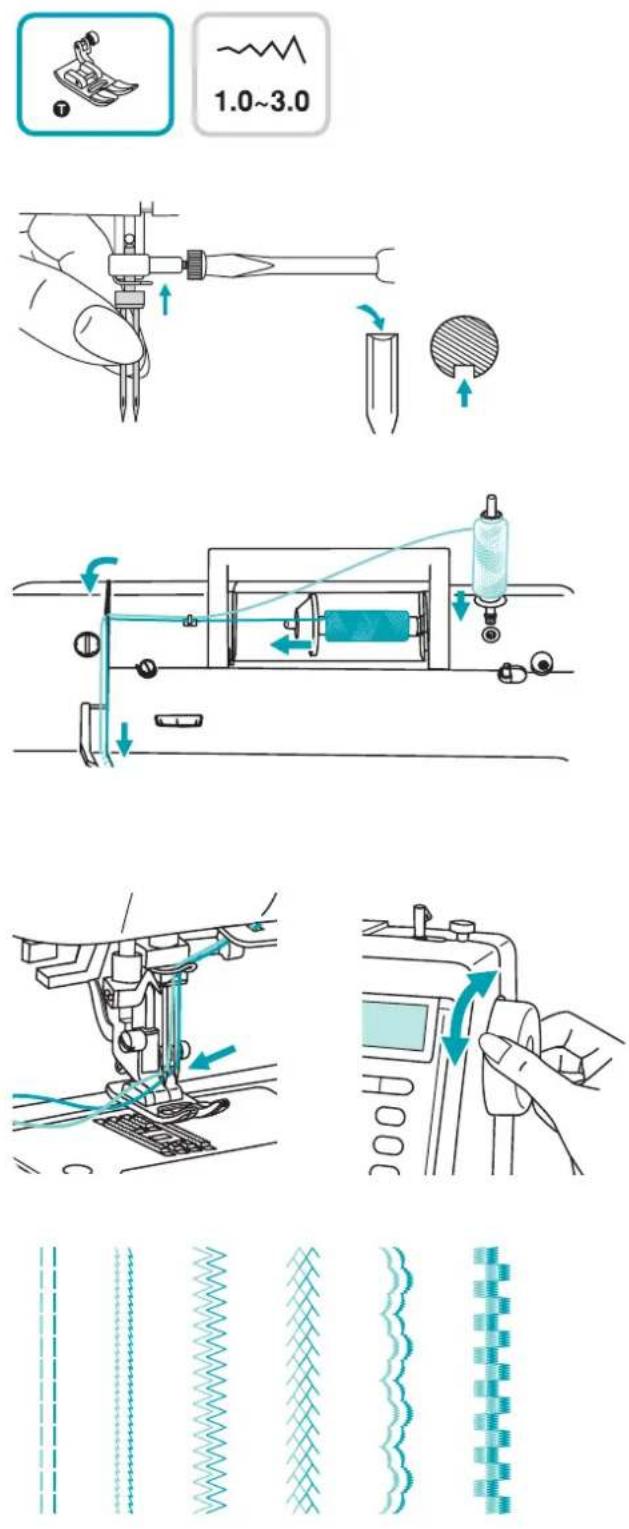

– Zwillingsnadel (Extrazubehör) 51
– Obertransportfuß (Extrazubehör) 52

Wartung 53

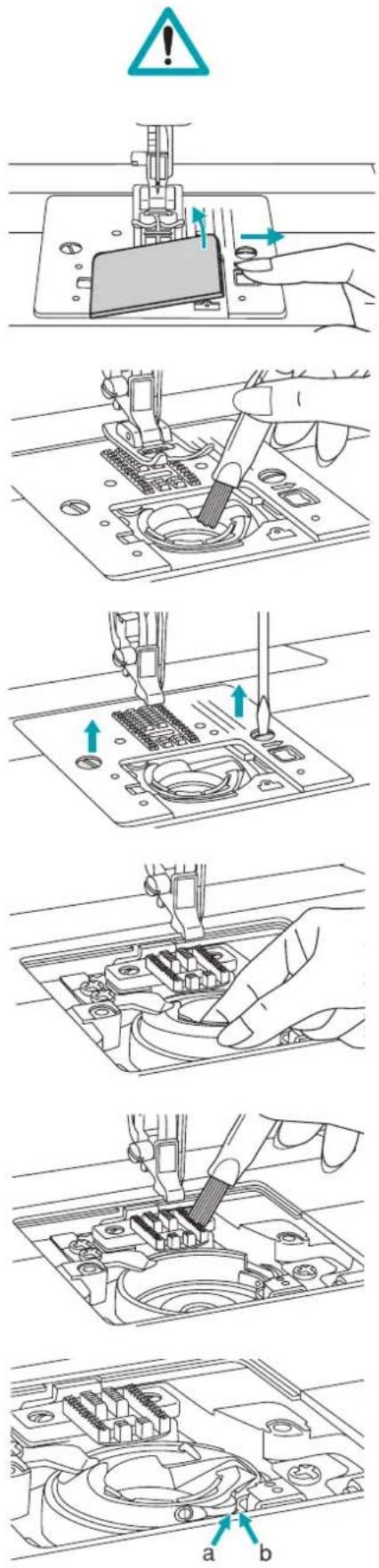

– Greifer reinigen 53

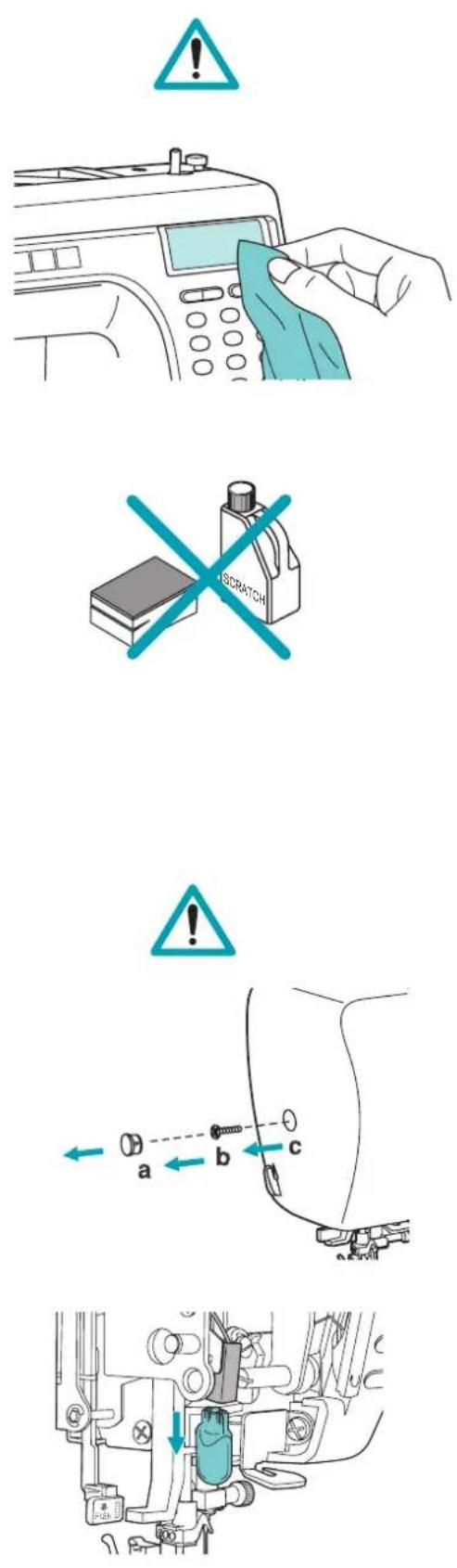

– Greiferbahn und Transporteur 53
– LCD-Anzeige reinigen 54
– Oberfläche der Nähmaschine reinigen 54
– Glühbirne auswechseln 54

Störungen 55

Entsorgung 57

Technische Daten 57

Lesen Sie diese Hinweise aufmerksam durch, bevor Sie Ihr Gerät an das Netz anschliessen. Sie enthalten wichtige Sicherheits- und Betriebshinweise.

• Bedienungsanleitung vollständig durchlesen.
• Gerät niemals in Wasser oder andere Flüssigkeiten tauchen (Gefahr durch Stromschlag).
• Darauf achten, dass Kinder keine Gelegenheit erhalten, mit dem Gerät zu spielen.
• Die sich bewegenden Teile wie Nadel, Fadenhebel etc. sind eine Gefahrenquelle: Verletzungsgefahr für die Finger! Die Nähstelle ist daher während des Betriebs der Maschine ständig zu beobachten. Manipulationen an der Maschine wie z.B. Nadelwechsel, nur bei ausgeschalteter Maschine durchführen.
• Gerät nur an Wechselstrom 230 V anschliessen.
• Wir empfehlen, das Gerät über einen FI-Schutzschalter anzuschliessen. Im Zweifelsfalle fragen Sie eine Fachperson.
• Den Netzstecker unbedingt ziehen:
  – vor dem Wechseln der Nadel, Spule oder des Nähfusses.
  – vor jeder Umplatzierung des Gerätes.
  – vor jeder Reinigung oder Wartung.
  – wenn Sie das Gerät unbeaufsichtigt lassen.
• Das Netzkabel darf nie über Ecken oder Kanten herunterhängen oder gar eingeklemmt werden (Gefahr durch Stromschlag).
• Zur Vermeidung von Gefahren darf ein beschädigtes Netzkabel nur vom Kundendienst ersetzt werden.
• Gerät nicht verwenden bei:
  – Gerätestörung.

• beschädigtem Netzkabel.
  – wenn das Gerät heruntergefallen ist oder wenn sonstige Beschädigungen vorliegen.
  In solchen Fällen das Gerät sofort durch den Kundendienst überprüfen und reparieren lassen.

• Bei der Wahl des Anwendungsortes müssen folgende Punkte berücksichtigt werden:
  – Gerät auf eine trockene, stabile und ebene Standfläche stellen.

• Gerät nicht auf heisse Oberflächen oder in der Nähe von offenen Flammen abstellen. Mindestabstand von 50 cm einhalten.
  – Nur in trockenen Räumen verwenden.
• Kabel nicht herunterhängen lassen: Stolpergefahr!
• Gerät während des Betriebs nie verschieben (Verletzungsgefahr).
• Das Gerät ist nur für den Gebrauch im Haushalt bestimmt.
• Keine Gegenstände in die Maschine halten oder in Öffnungen einführen.
• Die Verwendung von Zubehörteilen, die nicht vom Hersteller empfohlen werden, können zu Schäden am Gerät oder der Einrichtung führen.
• Kinder oder Personen, denen es an Wissen oder Erfahrung im Umgang mit dem Gerät mangelt, oder die in ihren körperlichen, sensorischen oder geistigen Fähigkeiten eingeschränkt sind, dürfen das Gerät nicht ohne Aufsicht oder Anleitung durch eine für ihre Sicherheit verantwortliche Person benutzen. Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.

Hinweise zu dieser Anleitung

Diese Betriebsanleitung kann nicht jeden denkbaren Einsatz berücksichtigen. Für weitere Informationen oder bei Problemen, die in dieser Betriebsanleitung nicht oder nicht ausführlich genug behandelt werden, wenden Sie sich bitte an die Servicenummer [phone].

Serviceadresse: Crown Technics GmbH Sontheimerstrasse 59 DE-74074 Heilbronn Tel. [phone] 55

Bewahren Sie diese Bedienungsanleitung sorgfältig auf und geben Sie diese allenfalls an Nachbenutzer weiter.

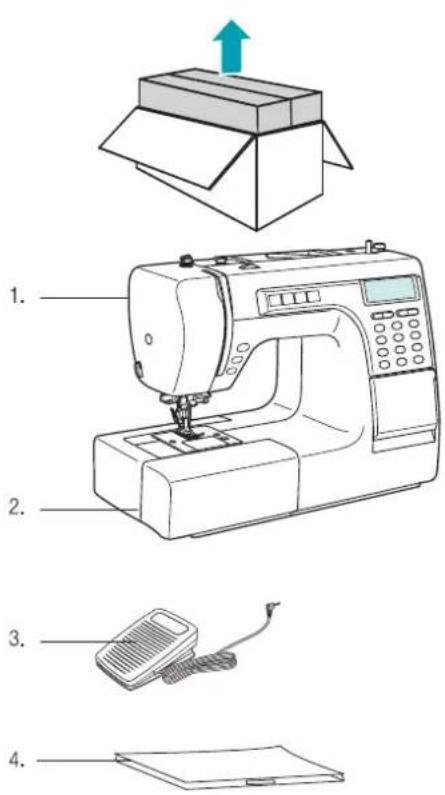

Auspacken

• Nähmaschine aus der Verpackung nehmen

• Bitte überprüfen Sie nach dem Auspacken, ob folgende Teilevorhanden sind:

• Nähmaschine.
  2.Zubehör (in Anschiebebox).
  3.Fusspedal.

• Staubschutzhaube.

• Kontrollieren Sie, ob die Netzspannung (230 Volt) mit der Gerätespannung, welche auf dem Leistungsschild des Gerätes angegeben ist, übereinstimmt.

• Vernichten Sie sämtliche Plastikbeutel, denn diese könnten für Kinder zu einem gefährlichen Spielzeug werden!

Tipp: Bewahren Sie die Verpackung auf zur Aufbewahrung des Gerätes, wenn Sie es nicht das ganze Jahr benutzen oder für spätere Transporte (z.B. für Umzüge, Service usw.).

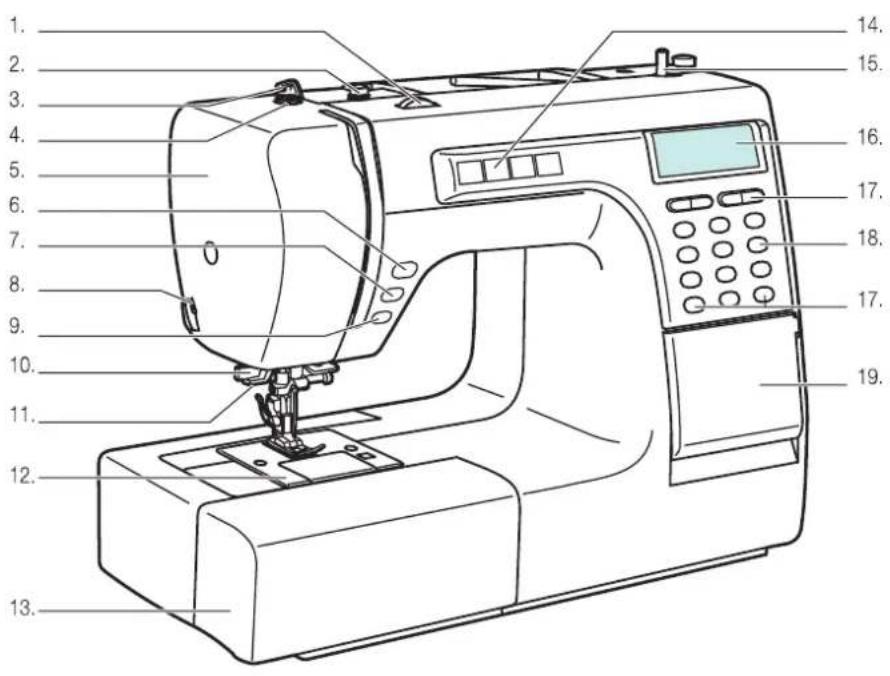

Übersicht der Geräte- und Bedienelemente

1. Fadenspanndrehknopf
2. Unterfadenspulführung
3. Oberfadenführung
4. Fuss-Anpressdruck
5. Stirnseite
6. Nadel oben/unten
7. Automatisches Vernähen
8. Fadenabschneider
9. Rücktransport
10. Knopflochhebel
11. Automatischer Nadeleinfädler
12. Stichplatte mit Sichtfenster
13. Anschiebetisch und Zubehörbox
14. Programmiertasten (M, 2x MEM und C)
15. Greiferspulvorrichtung

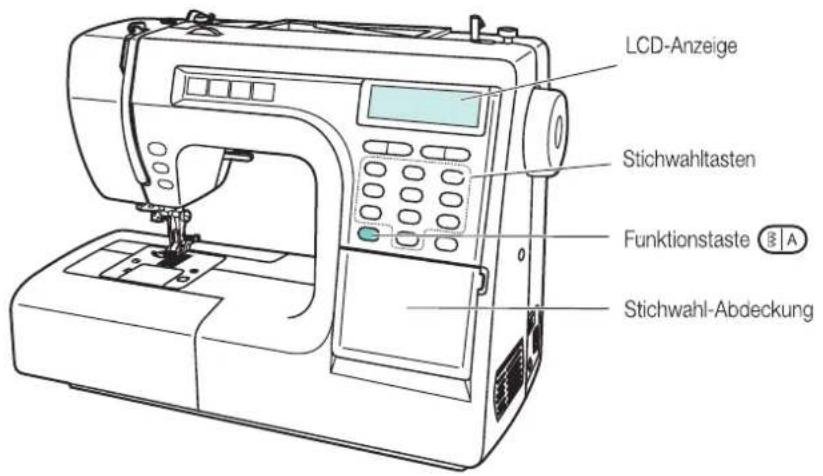

16. LCD (Flüssigkristallanzeige)
17. Funktionstasten
18. Tastatur und Stichwahltasten
19. Abdeckung für Stichwahl

Rückseite:

1. Handrad
2. Hauptschalter
3. Anschluss für Netzkabel
4. Anschluss für Fussanlasser
5. Öffnung für zweiten Garnrollenstift
6. Horizontaler Garnrollenhalter
7. Traggriff
8. Nähfusshebel
9. Nähfuss-Befestigungshebel
10. Transporteur

5

Übersicht der Geräte- und Bedienelemente

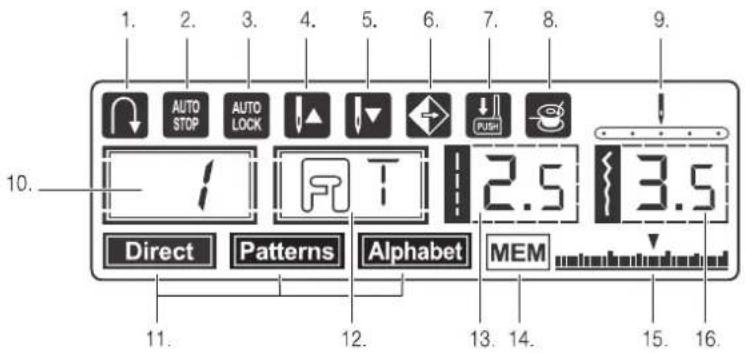

LCD-Anzeige

1. 2. 3. 4. 5. 6. 7. 8. 9. AUTO STOP AUTO LOCK 2.5 3.5 Direct Patterns Alphabet MEM 10. 11. 12. 13. 14. 15. 16.

1. Rückwärts nähen (s. Seite 26)

2. Auto-Stop (s. Seite 9)

3. Automatisches Vernähen (s. Seite 9)

4. Nadelstopp oben (s. Seite 9)

5. Nadelstopp unten (s. Seite 9)

6. Spiegeln (s. Seite 23)

7. Knopflochhebel (s. Seite 34)

8. Greiferspule in Spulposition (s. Seite 11)

9. Nadelposition (s. Seite 28)

10. Stichmusternummer (s. Seite 21)

11. Stichwahl; umschalten mit Taste 19 ☑ A : – Direct für direkte Stichwahl (Seite 20)

- [Patterns] für Stiche 01 - 60 (Seite 20)

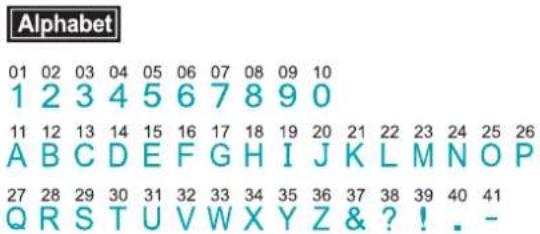

- Alphabet für Alphabet und Nummern (Seite. 20)

1. Empfohlener Nähfuss, z.B. «T» (s. Seite 6, 19)

2. Stichlänge (s. Seite 28)

3. «Memory» Speicherbetrieb (s. Seite 24)

4. Anzahl Speichereinträge (s. Seite 24)

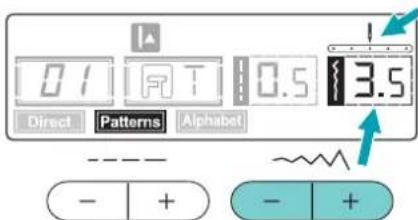

5. Stichbreite (s. Seite 28)

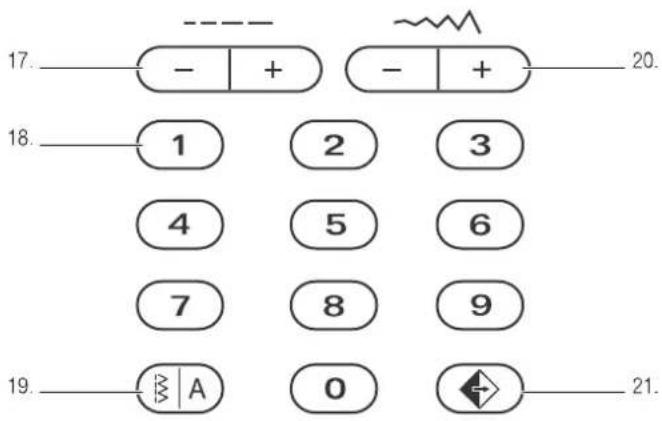

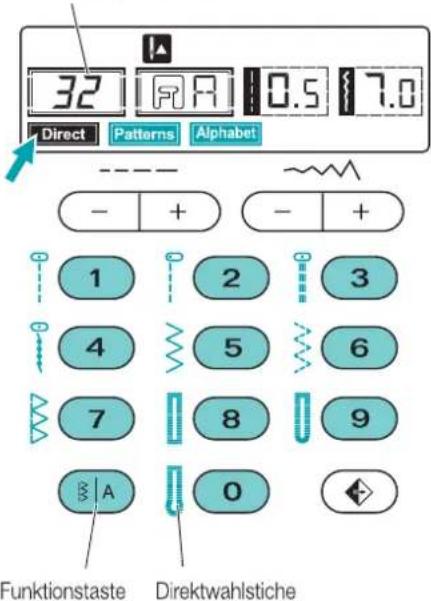

Funktionstasten

17. ---- - + ~+ - + 18. 1 2 3 4 5 6 7 8 9 19. | A 0 ← 21.

1. Stichlängen-Einstellung -/+

2. Tastatur für Stichwahl

3. Taste für Stichwahl (s.a. 11.):

- Direct für direkte Stichwahl (s. Seite 20)

- Patterns für Stiche 01 - 60 (s. Seite 20)

- Alphabet für Alphabet und Nummern (S. 20)

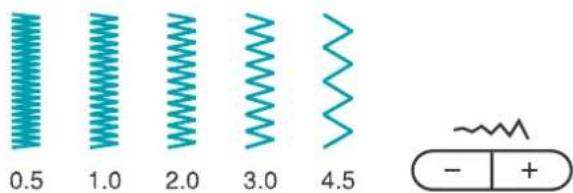

1. Stichbreiten-Einstellung -/+ (s. Seite 28)

2. Stiche spiegeln (s. Seite 23)

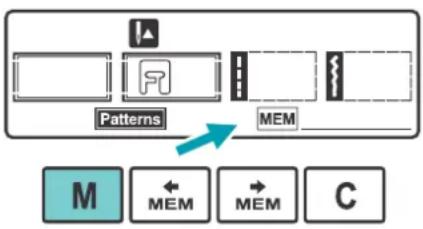

M 22. MEM 23. MEM 24. C 25.

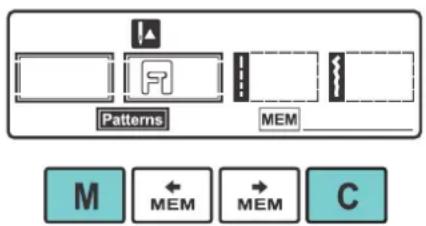

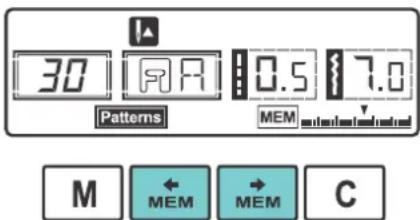

1. Speichertaste (s. Seite 24)

2. Speicherplatz wählen (rückwärts) (s. Seite 24)

3. Speicherplatz wählen (vorwärts) (s. Seite 24)

4. Löschtaste (s. Seite 24)

26. 27. 28.

1. Nadel rauf / runter (Seite 9)

2. Automatisches Vernähen (Seite 9)

3. Rückwärtsnähen (Seite 26)

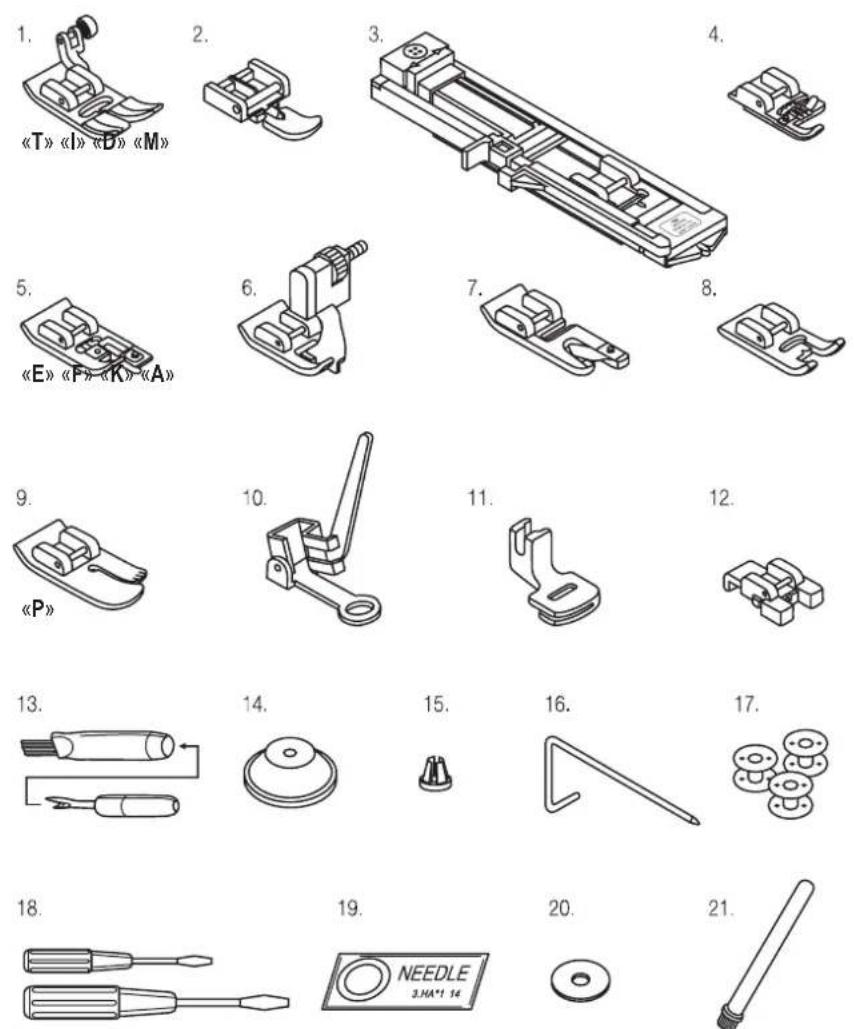

Übersicht der Zubehörteile

Zubehör (im Lieferumfang):

1. Allzweck-Nähfuss «T»
2. Reissverschluss-Nähfuss «I»
3. Knopfloch-Nähfuss «D»
4. Schnurauf-Nähfuss «M»
5. Kantenum-Nähfuss «E»
6. Blindsaum-Nähfuss «F»
7. Säumer «K»
8. Raupennaht-Nähfuss «A»
9. Quilt-Nähfuss «P»
10. Stopf-/Stickfuss
11. Kräusler
12. Knopfannäh-Nähfuss
13. Reinigungspinsel, Pfeiltrenner
14. Fadenablaufscheibe (gross)
15. Fadenablaufscheibe (klein)
16. Kantenlineal
17. Greiferspulen (3 Stk.)
18. Schraubenzieher (gross und klein)
19. Paket Nadeln
20. Filzkissen
21. Zweiter Garnrollenstift

Zubehör (nicht im Preis inbegriffen):

1. Zwillingsnadel (Option, siehe Seite 18, 19)
2. Obertransportfuss (Option, siehe Seite 19, 52)

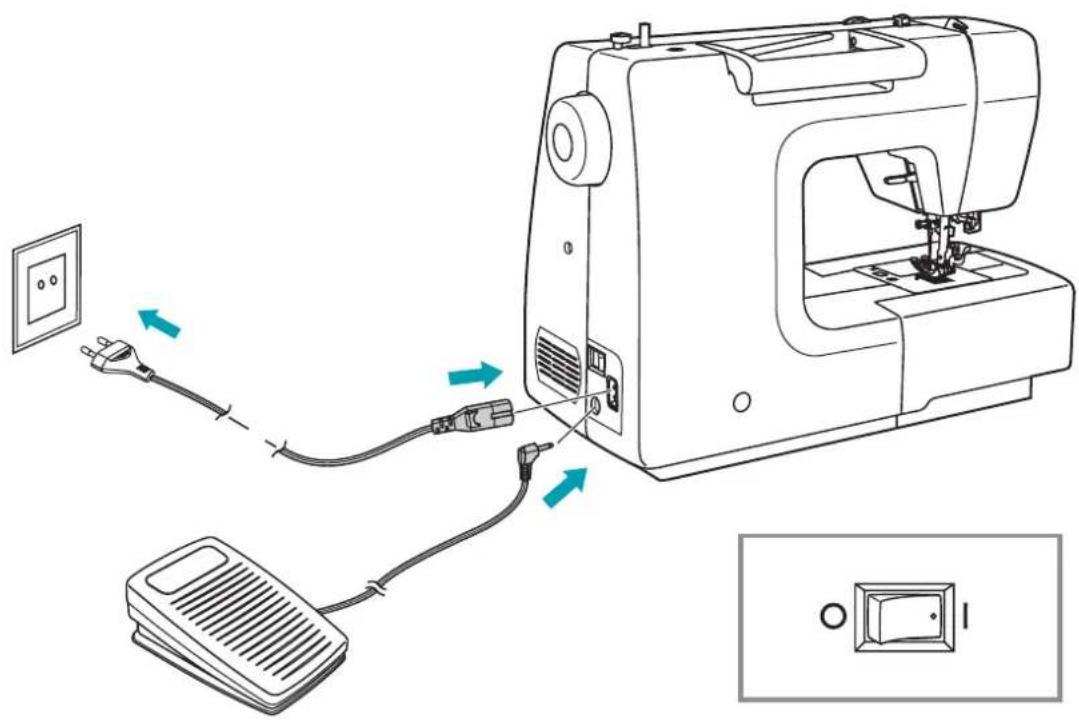

– Nähmaschine auf stabilen Tisch stellen
- Stecker (2 Eingänge) des Netzanschlusskabels in die Netzanschlussbuchse an der Nähmaschine stecken
- Netzstecker am Stromnetz anschliessen
- Hauptschalter auf «I» (=Ein) stellen
– Sobald die Nähmaschine eingeschaltet ist, leuchtet das Nählicht
- Nach Gebrauch Maschine mit Hauptschalter ausschalten («O» =Aus) und Netzstecker ziehen

Fussanlasser nur bei ausgeschaltetem Gerät anschliessen.

Mit dem Fussanlasser kann die Nähgeschwindigkeit stufenlos reguliert werden. Je fester dieser gedrückt wird, desto schneller läuft die Maschine.

Stecker in die Netzsteckdose (230 V) stecken.

Nähmaschine einschalten, dann langsam auf Fussanlasser drücken, um mit dem Nähen zu beginnen.

Fussanlasser loslassen, damit die Nähmaschine wieder anhält.

Hinweis:

- Es darf ausschliesslich der Original-Fussanlasser verwendet werden.

Meldungen und Piepstöne

• Bei einwandfreiem Betrieb: 1 Piepston
• Bei Betriebsstörungen: drei kurze Piepstöne
• Bei Störungen der Nähmaschine und wenn die Maschine nicht näht: 8 Sekunden lang kurzes Piepen. Das bedeutet, dass der Faden verdreht oder verklemmt ist und die Handradachse nicht drehen kann. Bitte Lösung des Problems unter «Beheben von Störungen» auf Seite 55 nachschlagen. Nach Behebung des Problems wird die Nähmaschine weiternähen.

Hinweise:

- Sollte das Problem weiterbestehen, wenden Sie sich an den Kundendienst.

Achtung:

- Sollte sich der Faden im Greifer verklemmen und die Nadel am Bewegen hindern, Fusspedal sofort loslassen. Wenn der Fussanlasser trotzdem weiterbetätigt wird, stoppt eine Schutzfunktion die Nähmaschine. Durch Ausschalten des Hauptschalters («O» =Aus) und erneutes Einschalten («I» =Ein) ist die Maschine wieder betriebsbereit.

Typische Warnmeldungen:

1. Halterung für Greiferspule in Spulposition.
2. Sobald die Halterung für die Greiferspule nach rechts in die «Spulposition» gedrückt wird, erscheint auf der LCD-Anzeige das 📄 Symbol. In dieser Stellung ist nur das Aufspulen einer Unterfadenspule möglich (s.a. Seite 11). Der Transport und die Eingabe eines Stiches wird mit Piepstönen verweigert.
   – Schwenken Sie die Halterung wieder nach links in die Nähstellung (das 📄 Symbol erlischt).

2. Knopflochhebel nach unten ziehen (Seite 34 und 37)

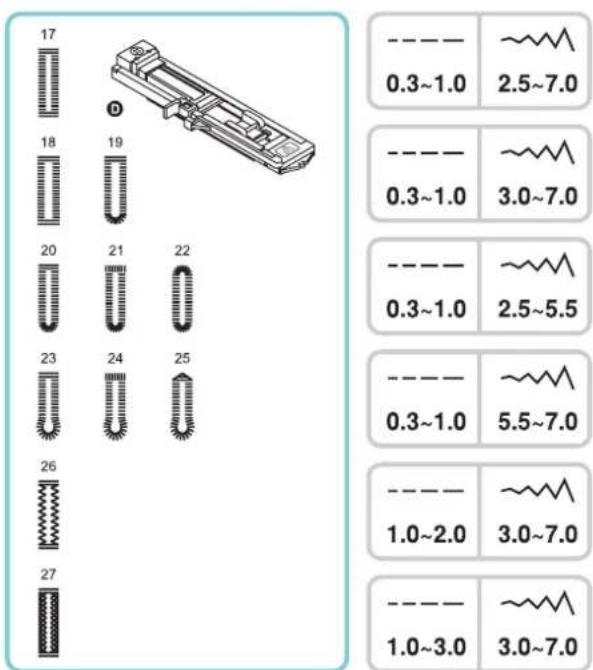

• Im Display erscheint bei den Knopflochstichen «17 - 27» und beim Stopfstich «29» das Symbol. Dies zeigt an, dass der Knopflochhebel nach unten gezogen werden muss, da der Transport sonst nicht richtig funktioniert.
  – Nach Gebrauch Knopflochhebel wieder ganz nach oben schieben.

9 Inbetriebnahme / Bedienelemente

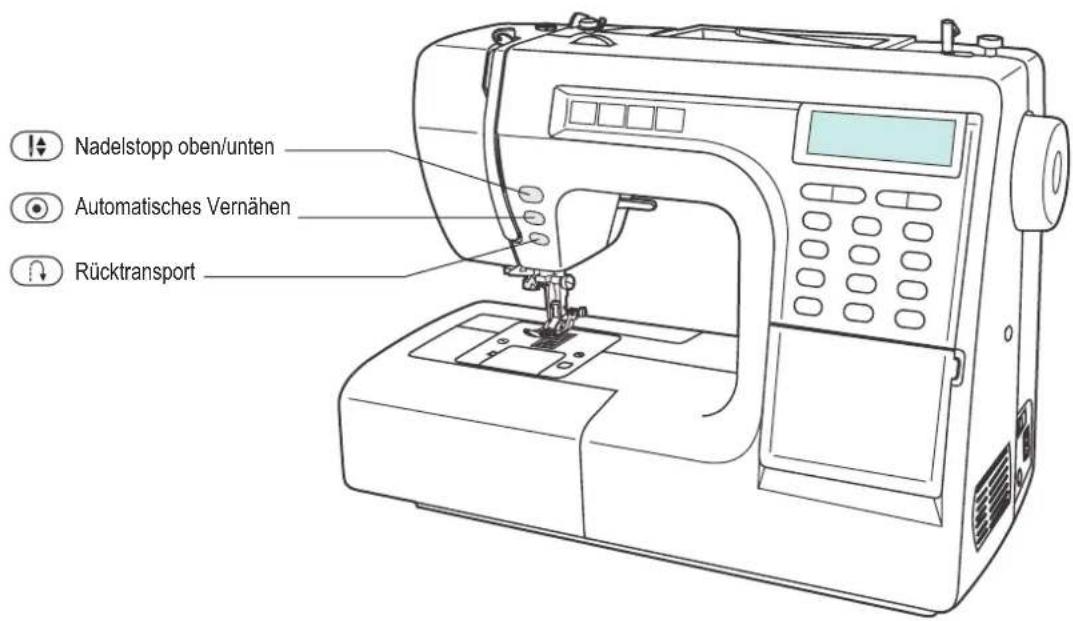

Nadelstopp oben/unter Automatisches Vernähen Rücktransport

Nadelstopp oben/unten

Mit der Nadelstopp-Funktion oben/unten kann bestimmt werden, ob die Nadel beim Anhalten oben oder unten (im Nähgut eingestochen) stehenbleibt. 📋-Taste drücken, so dass der Pfeil auf der LCD-Anzeige nach oben zeigt 🐎 und die Nadel somit beim Anhalten oben stehenbleibt. Zeigt der Pfeil nach unten 🐎, wird die Nadel beim Anhalten im Material eingestochen stehenbleiben.

Die ⏻-Taste kann während des Nähens nicht aktiviert werden.

AUTO LOOK 01 T 2.5 3.5 Patterns

Automatisches Vernähen

Am Nähende werden vor dem automatischen Anhalten immer 3 Vernähstiche ausgeführt, wenn die Funktion «Auto-Lock» aktiviert ist ( Ⓞ -Taste drücken).

Bei Verwendung der Stichmuster 01 – 05, werden sofort 3 Vernähstiche ausgeführt (in der Anzeige erscheint solange 📁).

Bei den Stichmustern 06 – 16 und 30 – 60 erscheint nach Drücken der 📷 Taste 📞 in der Anzeige. Die Maschine näht dann beim Drücken des Fussanlassers drei Vernähstiche.

Durch erneutes Drücken der Ⓞ- Taste wird die Funktion wieder ausgeschaltet (die Anzeige AUTO STOP erlischt).

AUTO STOP 06 1 T 2.0 5.0 Patterns

Rücktransporttaste ⏻ (Nur für die Stichmuster 01 – 16 und 30 – 60)

Bei den Stichmustern 01 – 16 und 30 – 60, kann durch Gedrückthalten der Rücktransporttaste

rückwärts genäht werden. Wird die Taste wieder losgelassen, näht die Nähmaschine wieder vorwärts. Auf der LCD-Anzeige zeigt der Pfeil an, dass rückwärts genäht wird.

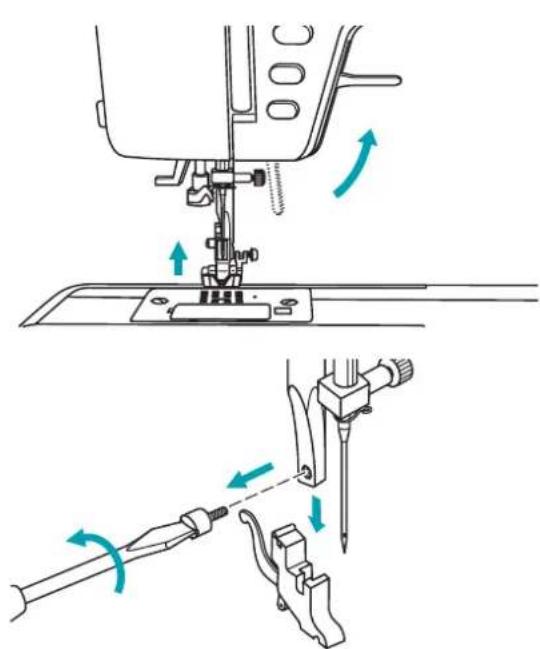

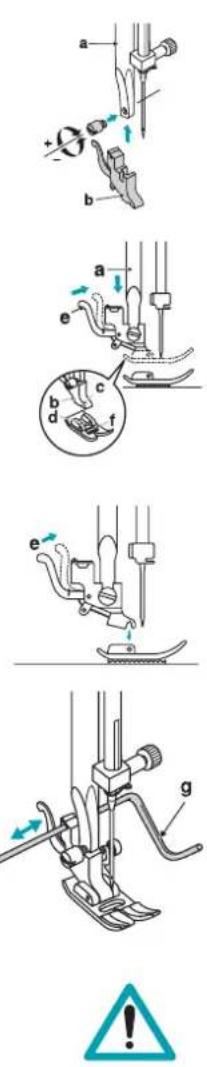

Nähfusshalter montieren

– Nähfussstange mit dem Nähfusshebel hochstellen (a).
– Nähfusshalter (b) montieren und mit Schraube fixieren.

Nähfuss einsetzen

– Nähfusshalter (b) senken, bis die Aussparung (c) direkt über dem Stift (d) liegt.
– Befestigungshebel (e) nach oben drücken.
– Nähfusshalter (b) senken und der Nähfuss (f) rastet automatisch ein.

Nähfuss entfernen

– Nähfuss hochstellen.
– Arretierungshebel (e) nach oben drücken, bis der Fuss frei ist.

Kantenlineal anbringen

- Kantenlineal (g) wie abgebildet durch die Öffnung schieben. Je nach gewünschter Breite des Saums, der Falten usw. einstellen

Hinweise:

- Nähmaschine ausschalten (Hauptschalter auf «0» stellen).

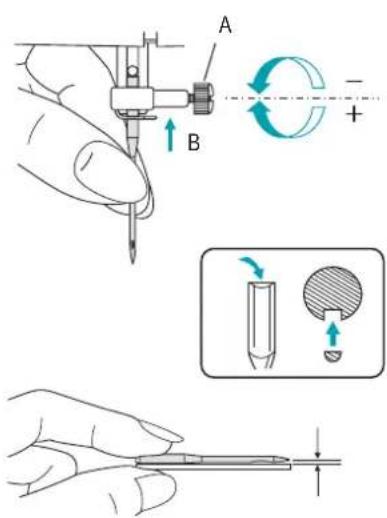

Nadel wechseln

Nadel regelmässig wechseln, vor allem wenn sie abgenutzt ist und Probleme verursacht. Nadel wie auf den folgenden Abbildungen gezeigt einsetzen.

A. Schraube an der Nadelstange lösen und nach dem Einsetzen einer neuen Nadel wieder anziehen. Die flache Kolbenseite kommt nach hinten.
B. Nadel so weit wie möglich nach oben schieben.

Nur einwandfreie Nadeln benutzen:
Probleme können auftreten bei der Verwendung von:
- Krummen Nadeln
- Stumpfen Nadeln
- Beschädigten Spitzen

11

Inbetriebnahme

Unterfaden spulen

Unterfaden spulen

Bitte beachten:

- Solange die Spule sich in der «Spulposition» befindet, kann nicht genäht und das Handrad nicht gedreht werden. Um wieder zu nähen, Spule nach links drücken (in die «Nähposition»)

Bitte beachten: - Solange die Spule sich in der « gedreht werden. Um wieder zu - Faden und Fadenspulenhalter au der schmalen Seite gegen die Fa - Faden in Fadenführung einklinke - Faden im Uhrzeigersinn um Unte - Faden wie abgebildet führen und - Spule nach rechts drücken. - Sobald die Greiferspule nach rec das Symbol. Sobald die Spul Spulsymbol von der LCD-Anzeig - Fadenende festhalten und die Ma - Fussanlasser drücken, damit der - Nach ein paar Umdrehungen der Spule abschneiden. Weiterspule Spule gefüllt ist. Nähmaschine an - Spule nach links drücken und we

– Faden und Fadenspulenhalter auf Garnrollenhalter setzen. Bei kleinen Fadenspulen, den Spulenhalter mit der schmalen Seite gegen die Fadenspule setzen oder den kleinen Spulenhalter nehmen.

– Faden in Fadenführung einklinken.

- Faden im Uhrzeigersinn um Unterfadenspulvorspannung wickeln.

- Faden wie abgebildet führen und um die Spule legen. Spule auf Greiferspulvorrichtung stecken.

- Spule nach rechts drücken.

- Sobald die Greiferspule nach rechts in die «Spulposition» gedrückt wurde, erscheint auf der LCD-Anzeige das 📄 Symbol. Sobald die Spule wieder nach links in die «Nähposition» gedrückt wird, verschwindet das Spulsymbol von der LCD-Anzeige.

- Fadenende festhalten und die Maschine mit dem Fusspedal in Gang setzen.

- Fussanlasser drücken, damit der Nähmaschine zu spulen beginnt.

- Nach ein paar Umdrehungen der Spule, die Nähmaschine anhalten und den Faden beim Loch in der Spule abschneiden. Weiterspulen, bis die Spule gefüllt ist. Spulvorgang stoppt automatisch, sobald die Spule gefüllt ist. Nähmaschine anhalten und Faden abschneiden.

– Spule nach links drücken und wegnehmen.

- Um Unfälle durch versehentliches Anlaufen der Maschine zu vermeiden, Nähmaschine vor dem Einsetzen oder Herausnehmen der Greiferspule ausschalten (Hauptschalter auf «O» stellen).

Greiferspule einsetzen

– Greiferdeckel abnehmen.
- Spule so in Spulenkapsel einsetzen, dass sich die Spule im Gegenuhrzeigersinn dreht (Pfeilrichtung).

A

– Faden durch Schlitz (A) ziehen.

– Faden nach links und der Feder entlang ziehen, bis er in die Kerbe (B) schlüpft. Faden fest in die Kerbe ziehen, so dass er nicht mehr aus dem Schlitz herausschlüpft (A).

B B A

- Etwa 15 cm Faden herausziehen und Greiferdeckel wieder schliessen (C) .

13

Inbetriebnahme

Oberfaden einfädeln

Oberfaden einfädeln

Es ist wichtig, dass der Oberfaden korrekt eingefädelt wird, da andernfalls Probleme auftreten könnten.

1. Garnrollenhalter anheben. Garnrolle so auf den Garnrollenhalter setzen, dass der Faden vorne abspult. Die Fadenablaufscheibe unten am Garnrollenstift platzieren.

2. Faden ab Garnrolle durch die obere Fadenführung ziehen.

3. Faden um die Fadenführung legen und durch die Vorspannfeder ziehen, wie abgebildet.

4. Faden weiter durch die Fadenspannung zwischen den silberfarbenen Scheiben durchführen.

5. Dann nach unten und um den Kontrollfedernhalter.

6. Oben angelangt, Faden von rechts nach links durchs Führungsöhr am Fadenhebel und wieder nach unten führen.

7. Faden hinten der flachen horizontalen Fadenführung durchführen.

8. Faden nun hinter die Nadelstangenführung, dann nach unten zur Nadel und von vorn nach hinten durchs Nadelöhr ziehen. Etwa 10 cm Faden durchs Nadelöhr nach hinten ziehen.

Inbetriebnahme

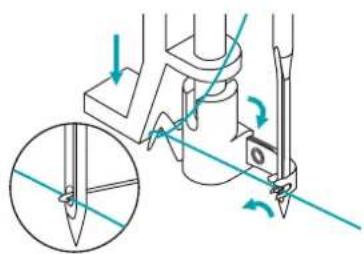

Einfädler

- Um Unfälle durch versehentliches Anlaufen der Maschine zu vermeiden, Nähmaschine vor dem Einfädeln ausschalten (Hauptschalter auf «0» stellen).

Einfädler

Nadel ganz hochstellen und Nähfuss mit dem Nähfusshebel senken.

1. Hebel des Einfädlers langsam senken und Faden durch die Fadenführung wie abgebildet durchführen, dann nach rechts ziehen.

1. Der Einfädler dreht sich automatisch in Einfädelposition und das Häkchen fährt durchs Nadelöhr.

1. Faden vor der Nadel holen.

1. Faden locker halten und Hebel langsam loslassen. Das Häkchen dreht sich, zieht den Faden durchs Nadelöhr und formt dabei eine Schlinge. Faden ganz durchs Öhr ziehen.

15

Inbetriebnahme

Fadenspannung

Straff 5-4-3 Lose

Fadenspannung

– Grundeinstellung Fadenspannung: «4»
- Um die Spannung zu erhöhen, Fadenspanndrehknopf auf die nächst höhere Zahl drehen.
- Um die Spannung zu reduzieren, Fadenspanndrehknopf auf die nächst tiefere Zahl drehen. Es ist wichtig, beim Nähen mit der richtigen Fadenspannung zu arbeiten.
– Die Spannung muss je nach Stichart, Faden und Stoff angepasst werden.
– 90 % aller Näharbeiten kann mit einer Spannung von zwischen «3» und «5» ausgeführt werden («4» ist die Grundeinstellung).
- Bei allen dekorativen Näharbeiten wird das Stichbild schöner und der Stoff faltelt weniger, wenn der Oberfaden leicht auf die linke Stoffseite gezogen wird.

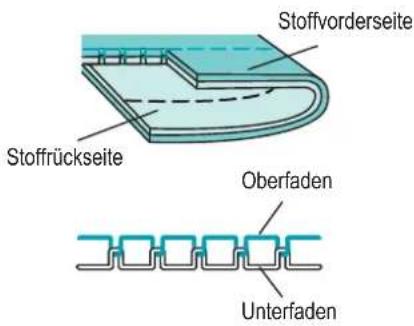

Stoffvorderseite Stoffrückseite Oberfaden Unterfaden

1. Normale Fadenspannung zum Geradstichnähen.

1. Zu lockere Fadenspannung zum Geradstichnähen. Fadenspanndrehknopf auf höhere Zahl stellen.

1. Zu starke Fadenspannung zum Geradstichnähen. Fadenspanndrehknopf auf tiefere Zahl stellen.

1. Normale Fadenspannung für Zickzack und Dekorstiche.

Unterfaden heraufholen

1. Nähfuss mit dem Nähfusshebel anheben. Oberfaden mit der linken Hand festhalten. Handrad gegen sich (im Gegenuhrzeigersinn) drehen, bis sich die Nadel senkt und anschliessend wieder oben steht.

2. Sorgfältig am Oberfaden ziehen, um den Unterfaden aus dem Stichloch in der Stichplatte zu ziehen. Der Unterfaden kommt als Schlinge hervor.

3. Ober- und Unterfaden unter dem Nähfuss ca. 10 cm nach hinten legen.

Faden abschneiden

Nähfuss hochstellen. Stoff entfernen und die Fäden nach links zur Stirnseite ziehen und am Fadenabschneider abschneiden.

Die Fadenenden sind in der richtigen Länge für die nächsten Naht abgeschnitten.

17

Inbetriebnahme

Hinweise:

- Um Unfälle durch versehentliches Anlaufen der Maschine zu vermeiden, Nähmaschine vor diesen Arbeiten ausschalten (Hauptschalter auf «0» stellen).

Zweistufen-Nähfusshebel

1. Mit dem Nähfusslhebel wird der Nähfuss gesenkt und hochgestellt.

1. Beim Nähen von extrem dicken Stoffen, kann der Stoffdurchgang unter dem Nähfuss vergrössert werden, indem man den Nähfusshebel um eine Stufe anhebt. Dies erleichtert damit das Positionieren des Nähguts.

Transporteur heben und senken

Bei abgenommener Anschiebebox ist der Transporteurverstellhebel am Sockel auf der Rückeite sichtbar.

a b a b

Hebel nach « 🐘 » (b) schieben und der Transporteur senkt sich, z.B. zum Knöpfe annähen. Hebel wieder nach « 🐘 » (a) schieben, der Transporteur ist wieder hochgestellt und bereit zum normalen Nähen.

Anpressdruck für Nähfuss einstellen

Mit dem Drehregler auf der Oberseite kann der Anpressdruck des Nähfusses eingestellt werden. Normalerweise muss die Fabrikeinstellung nicht verstellt werden.

Falls eine Einstellung nötig ist, kann diese mit einer Münze eingestellt werden: Im Uhrzeigersinn drehen für stärkeren Druck (z.B. für dünne, leichte Stoffe), bzw. im Gegenuhrzeigersinn drehen für einen schwächeren Druck (für sehr dicke, schwere Stoffe).

Passende Nadel, Faden und Stoff wählen

Tabelle zur Übereinstimmung von Nadel, Faden und Stoff

Nadelstärke Stoff Faden
9-11 (70-80)	Feine Stoffe, dünne Baumwollstoffe, Voile, Serge, Seide, Moussline, Qiana, Baumwollstrick, Tricot, Jersey, Crêpe, Polyesterwebstoffe, Hemden-und Blusenstoffe	Dünner Baumwollfaden, Nylon, Polyester- oder Baumwoll-Faden mit Polyesterkern
11-14 (80-90)	Mittelschwere Stoffe, Baumwolle, Satin, Nessel, Segeltuch, Doppelstrick, leichte Wollstoffe	Die meist verkauften Fäden sind von mittlerer Stärke und für diese Stoffe und Nadelstärken geeignet. Polyesterfaden für synthetische und Mischmaterialien. Baumwollfaden für natürliche Gewebe. Als Ober-und Unterfaden generell den gleichen Faden nehmen
14 (90)	Mittelschwere Stoffe, Baumwollsegeltuch, Wollstoffe, dickere Strickstoffe, Frotté, Jeans
16 (100)	Schwere Stoffe: Canvas, Wollstoffe, Zeltstoffe und Quilts, Jeans, Polstermaterial (leicht bis mittelschwer)
18 (110)	Dicke Wollstoffe, Mantelstoffe, Polsterstoffe, einige Leder-und Vinylarten	Starker Faden, Teppichfaden

Wichtig:

- Zu Fadenstärke und Stoffdicke passende Nadel wählen.

Hinweis zu Zwillingsnadeln

1. Zwillingsnadeln können für Nutz- wie Dekorstiche eingesetzt werden.
2. Beim Nähen mit Zwillingsnadeln Stichbreiteneinstellung auf maximal "3.5" setzen.
3. Nadeln häufig wechseln (etwa nach jedem zweiten Kleidungsstück) sowie beim Auftreten erster Fehlstiche oder Fadenrisse.

Übersicht der Füsse und deren Anwendung

Bei einigen Sticharten kann für mehr Kreativität die Zwillingsnadel verwendet werden. Die Stichbreite darf bei Doppelnadeln maximal 3.5 betragen.

Nähfuss Anwendung Nadel Nähfuss Anwendung Nade
Allzweck-Nähfuss	Allgemeine Näharbeiten,Patchwork,Dekostiche, Fogotten, etc.		Schnuraufnähfuss	Raupennaht
Reissverschluss-Nähfuss	Reissverschluss einnähen		Säumer	Schmalsäumen
Knopfloch-Nähfuss	Knopfloch		Stopf-/Stickfuss	Stopfen,Freihandsticken,Monogramme
Knopfannäh-Nähfuss	Knopf annähen		Quilt-Nähfuss	Quilten
Kantenumnähfuss	Kanten umnähen		Kräusler	Kräuseln
-Blindsaum-Nähfuss	Blindsaum		Obertransportfuss(nicht im Lieferumfang)	Für regelmässigen Stofftransport auf schwierigen Stoffen(Chiffon, mehrlagige Jeans etc.)
Raupennaht-Nähfuss	Satin-Stich

Stich auswählen

Beim Einschalten der Nähmaschine (Hauptschalter auf «1» stellen), wird automatisch der Geradestich eingestellt und die Stichnummer «1» auf der LCD-Anzeige angezeigt.

Nach Öffnen der Stichwahl-Abdeckung sind auf dem Aufdruck alle zur Verfügung stehenden Stiche sichtbar.

LCD-Anzeige Stichwahltasten Funktionstaste § A Stichwahl-Abdeckung

Stichnummer, z.B. «32»

32 0.5 7.0 Direct Patterns Alphabet - + - + 1 2 3 4 5 6 7 8 9 A 0 Funktionstaste Direktwahlstiche

Auswahl-Möglichkeiten für Stiche:

Durch wiederholtes Drücken der Funktionstaste ⒶA, kann zwischen den drei Auswahl-Möglichkeiten Direct, Patterns und Alphabet gewählt werden (diese werden jeweils in der LCD-Anzeige angezeigt):

1. Direct : In dieser Stellung können die zehn wichtigsten Stiche durch Drücken einer der Tasten «1» bis «0» direkt gewählt werden (die Stiche sind neben den Tasten 1 bis 0 abgebildet)
2. Patterns: In dieser Stellung lassen sich die Stiche 01 – 60 wählen. Stichnummer mit den Tasten 1 bis 0 eingeben (z.B. für die Stichnummer «32» die Tastenkombination 32 drücken)
3. [Alphabet] : In dieser Stellung können Buchstaben und Zahlen gewählt werden. Für den Buchstaben «A» muss z.B. die Tastenkombination 11 gedrückt werden.

Beispiel:

Sie möchten den Buchstaben «D» wählen.

• Nach dem Einschalten ist die Maschine automatisch auf direkte Stichwahl eingestellt (in der Anzeige leuchtet Direct)
• 3 A -Taste so oft drücken, bis Alphabet in der Anzeige erscheint. Jetzt die Tastenkombination 14 für den Buchstaben «D» drücken

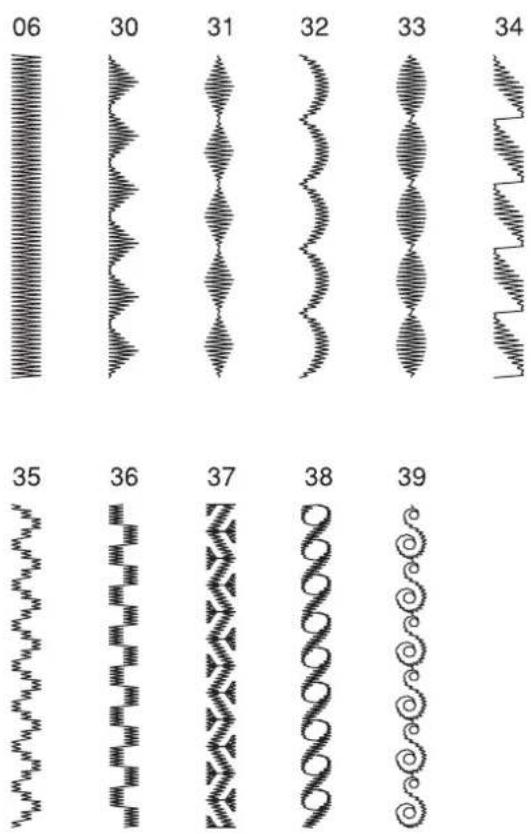

Stichübersicht

Nachfolgend sind alle Stiche der drei Auswahl-Möglichkeiten Direct, Patterns und Alphabet abgebildet. Der grün markierte Teil bezeichnet jeweils einen Rapport, bzw. Einheit jeder Stichart.

Direct 1 2 3 4 5 6 7 8 9 0

Patterns 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60

Alphabet 01 02 03 04 05 06 07 08 09 10 1 2 3 4 5 6 7 8 9 0 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 A B C D E F G H I J K L M N O P 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 Q R S T U V W X Y Z & ? ! . -

Stichlänge einstellen

Bei der Auswahl einer Stichart wird die empfohlene Stichlänge automatisch eingestellt und auf der LCD-Anzeige mit Zahlen angezeigt.

Die Stichlänge kann durch Drücken der Stichlängenverstelltaste eingestellt werden.

32 0.5 7.0 Direct Patterns Alpha - + - + - +

Taste «+» drücken, um die Stichlänge zu verlängern.

Die Stichlänge kann von «0.0» - «4.5» eingestellt werden. Einige Sticharten haben begrenzte Längen.

Taste «—» drücken, um die Stichlänge zu verkürzen.

Hinweis:

- In der Stellung Alphabet kann die Stichlänge nicht verstellt werden.

0.1 PT 0.5 3.5 Direct Patterns Alphabet - + - + - + - +

Stichbreite und Nadelposition einstellen

Bei der Auswahl einer Stichart wird die empfohlene Stichbreite automatisch eingestellt und auf der LCD-Anzeige mit Zahlen angezeigt.

Die Stichbreite kann durch Drücken der Stichbreitenverstelltaste eingestellt werden.

Taste «+» drücken, um die Stichbreite breiter zu machen.

Die Stichbreite kann von «0.0» – «7.0» eingestellt werden. Einige Sticharten haben begrenzte Breiten.

Taste «—» drücken, um die Stichbreite schmäler zu machen.

Hinweise:

• In der Stellung Alphabet kann die Stichlänge nicht verstellt werden.
• Bei der Anwendung von Doppelnadeln darf die Stichbreite max. 3.5 betragen.

01 P T 0.5 3.5 Direct Patterns Alphabet - + - +

Bei Geradesticharten (Sticharten 01 – 05) wird die Nadelposition mit der Stichbreitenverstelltaste eingestellt.

Durch Drücken der Taste «+» fährt die Nadel nach links und durch Drücken der Taste «-» nach rechts.

Auf der LCD-Anzeige erscheint die Nadelposition als Punkt über den Zahlen. Die Zahlen ändern von "0.0" für ganz links bis "7.0" für ganz rechts. Die Mittelposition der Nadel ist voreingestellt und wird als "3.5" angezeigt.

32 0.5 7.0 Patterns - + ~ - + 1 2 3 4 5 6 7 8 9 A 0

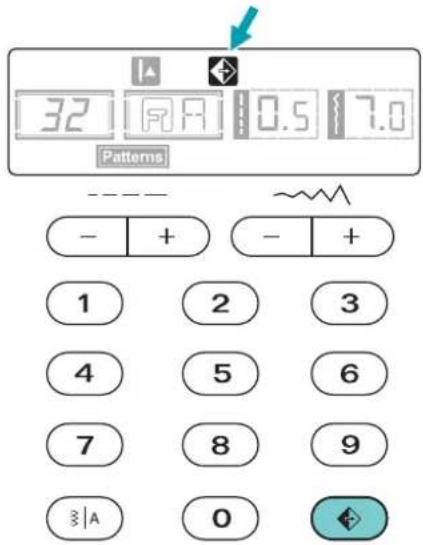

Durch Drücken der Spiegeln-Taste 📍 wird das gewählte Stichmuster spiegelverkehrt ausgenäht. Auf der LCD-Anzeige erscheint das Spiegeln-Symbol. Die Spiegeln-Funktion wird erst wieder durch nochmaliges Drücken der Spiegeln-Taste 🔑 deaktiviert und das Symbol verschwindet wieder aus der Anzeige. Die Stichmuster werden wieder normal (nicht spiegelverkehrt) ausgenäht.

Auswahl eines neuen Stichs bzw. Ändern des Stichmusters deaktiviert die Spiegeln-Funktion ebenfalls. Soll sie aber aktiviert bleiben, einfach Spiegeln-Taste ✉ noch einmal drücken.

Hinweise:

• Die Spiegeln-Funktion kann nur bei stehendem Motor gewählt werden (Pedal nicht gedrückt).
• Die Spiegeln-Funktion funktioniert nicht mit den Stichmustern 17 bis 29 und mit Zahlen bzw. Buchstaben
  – Es können beim Nähen «normale» Stiche mit gespiegelten Stichen kombiniert werden.

A: Normaler Stich

B: Gespiegelter Stich

Stiche speichern

Die Maschine verfügt über einen Speicher mit dem Stichmuster, Buchstaben und Zahlen gespeichert werden können. So lassen sich auf einfache Art und Weise ganze Namen mit Mustern in einem Nähdurchgang Nähen. Es können bis zu dreissig Stiche gespeichert werden. Der Speicherinhalt bleibt auch nach dem Ausschalten der Maschine erhalten und kann so jederzeit wiederverwendet werden.

Es ist auch möglich die Stichlänge-/breite und die Spiegeln-Funktion pro Stich mitzuspeichern (ausser für Buchstaben und Zahlen).

Mit Ausnahme der Direct - Stiche und der Knopflöcher, können alle Stichmuster (Patterns), Buchstaben und Zahlen (Alphabet) in beliebiger Reihenfolge gespeichert werden.

Programmieren

– Nach Einschalten der Nähmaschine (Hauptschalter auf «1» stellen) erscheinen auf der LCD-Anzeige das Wort Direct und die Stichnummer «1».

Stichnummer 1 2.5 3.5 Direct

– Durch Drücken der M -Taste gelangt man in den Speicherbetrieb und in der Anzeige erscheinen Patterns und MEM.

15 2.5 3.5 Patterns mesi gespeicherte Stiche

– Mit der A -Taste kann jederzeit zwischen Patterns (Stiche 01 - 60) und Alphabet (Buchstaben/Zahlen) gewechselt werden.
– Gewünschten Stich wählen, z.B. «13». Dieser wird nun automatisch gespeichert und in der Anzeige erscheint für jeden gespeicherten Stich eine kleine Strichmarkierung. Bei den Stichen 1 - 16 und 30 - 60 ist es zudem möglich, die Stichbreite/-länge oder eine Spiegelung (s.a. Seite 23) zu wählen. Diese Einstellungen werden automatisch mitgespeichert.
– Vorgang für weitere Stiche wiederholen (es können maximal 30 Stiche gespeichert werden).
– Mit den Tasten MEM MEM lassen sich die programmierten Stiche überprüfen.

Korrekturen

– Falsch programmierte Stiche können mit der Taste ☐ gelöscht werden.
– Stichbreite/-länge können auch nachträglich geändert werden.
– Es können auch zusätzliche Stiche eingefügt werden. Dazu mit den Tasten MEM MEM an die Stelle blättern, NACH der ein Stich eingefügt werden soll. Beispiel: Sie möchten nach dem programmierten Stich «14» den Stich «60» einfügen. Blättern Sie zum Stich «14» und geben dann den Stich «60» ein.

Speichern

- Mit der Taste M Programmierung speichern. Die Stiche bleiben jetzt - auch bei ausgeschalteter Maschine - gespeichert und die Maschine wechselt wieder in den Direct Betrieb zurück (die Anzeige Meicht dabei).

Gespeicherte Stiche nähen

Die in der Maschine gespeicherten Stiche lassen sich auf Knopfdruck abrufen und nähen.

– Durch Drücken der M - Taste gelangt man in den Speicherbetrieb (in der Anzeige erscheinen Patterns und MEM).

Stiche kontrollieren

– Mit den Tasten MEM MEM lassen sich die programmierten Stiche überprüfen.

Nähvorgang starten

– Stoff unter Nähfuss legen und Nähfuss absenken.
– Fusspedal niederdrücken, um den Nähvorgang zu starten. Der dreieckige Zeiger über der Strichskala zeigt den Stand der Näharbeiten, d.h. er springt nach jedem durchgeführten Stichmuster zum nächsten Strich.
– Nähvorgang beenden durch Loslassen des Fusspedals. Wenn der Speicherinhalt erneut genäht werden soll, Fusspedal gedrückt halten (der Speicherinhalt wird so lange genäht, bis das Fusspedal losgelassen wird).

Speicherbetrieb beenden

– Durch Drücken der M - Taste wird der Speicherbetrieb verlassen (der Speicherinhalt bleibt erhalten).

Speicherinhalt löschen

• Durch Drücken der M - Taste gelangt man in den Speicherbetrieb (in der Anzeige erscheinen Patterns und MEM).
  – Drücken Sie so oft die Taste, bis alle Strichmarkierungen und alle Nummern in der Anzeige verschwunden sind.
  – Durch Drücken der M -Taste den Speicherbetrieb verlassen (in der Anzeige erscheinen Direct und die Stichnummer «1»).

1. Bei Erreichen einer Ecke anhalten.
2. Nadel in Stoff einstechen (mit Taste ⏻ oder mit Handrad).
3. Nähfuss hochstellen.
4. Mit der Nadel als Angelpunkt Stoff drehen, Nähfuss senken und weiternähen.

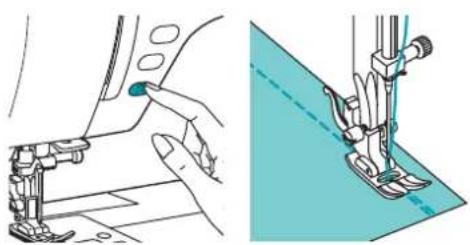

Rückwärts nähen wird zum Vernähen zu Nähbeginn und am Ende benutzt. Rücktransport-Taste drücken und 4 bis 5 Stiche nähen. Wird die Taste wieder losgelassen, näht die Nähmaschine wieder vorwärts.

Hinweis:

- Die Rücktransport-Taste kann nur bei den Sticharten 1 – 6 angewendet werden.

Freiarmnähen ist praktisch beim Nähen von Röhrenware wie Hosensäume und Ärmel.

Auf dicken Stoff nähen

Der schwarze Knopf auf der rechten Seite am Nähfuss blockiert den Nähfuss horizontal, wenn er vor dem Senken des Nähfusses hineingedrückt wird. Damit wird ein gleichmässiger Transport von Beginn einer Naht weg und auch beim Nähen über mehrere Stofflagen (Nähte, Jeansäume usw.) sichergestellt.

Bei Erreichen einer dicken Stelle, Nadel senken und Nähfuss heben. Vorderen Teil des Fusses herunterdrücken und schwarzen Knopf hineindrücken, dann den Fuss senken und weiternähen.

Der schwarze Knopf löst sich nach ein paar Stichen wieder automatisch.

Es kann auch ein weiteres dickes Stoffstück hinter die Naht gelegt werden. Oder den Nähfuss stützen und von Hand Richtung Bruchfalte transportieren.

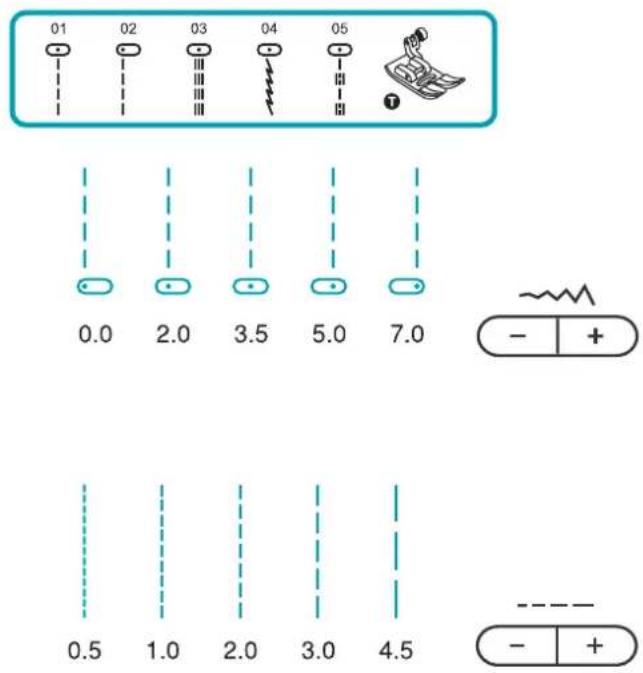

Gerade-, Zickzackstich und Nadelpositionen

01 02 03 04 05 0.0 2.0 3.5 5.0 7.0 - + 0.5 1.0 2.0 3.0 4.5 - +

Nadelposition ändern

Diese Einstellungen gehen nur für die Geradesticharten 01 – 05. Die Sticharten sind auf Nadelposition «3.5» voreingestellt. Durch Drücken der Taste «–» wird die Nadelposition nach links verschoben. Durch Drücken der Taste «+» wird die Nadelposition nach rechts verschoben. Auf der LCD-Anzeige wird die Nadelposition durch Punkt und Zahl angezeigt.

Stichlänge ändern

Taste «-» drücken, um die Stichlänge zu verkürzen. Taste «+» drücken, um die Stichlänge zu verlängern. Zum Nähen auf sehr feinem Stoff mit langer Stichlänge.

06 07 08 1 A

Stichbreite einstellen

Die maximale Stichbreite für Zickzackstiche beträgt «7.0». Die Stichbreite kann jedoch für alle Sticharten schmäler eingestellt werden. Stichbreite durch Drücken der Zickzacktaste «+» verbreitern (von «0» – «7.0»).

- Beim Nähen mit Zwillingsnadeln die Stichbreite nie breiter als «3.5» einstellen!

0.5 1.0 2.0 3.0 4.5 - +

Stichlänge einstellen

Die Stichdichte von Zickzackstichen nimmt zu, je näher die Stichlänge zu «0.2» eingestellt wird. Schöne Zickzackstichbildungen erreicht man mit einer Stichlänge im Bereich «1.0» – «2.5». Ganz dichten Zickzack (eng nebeneinander) nennt man Raupennaht.

Stretchstich

Für elastische und strapazierfähige Nähte, die sich mit dem Stoff dehnen, ohne zu reissen. Ideal für elastische Stoffe und Maschenware. Auch gut für strapazierfähige Nähte auf festen Stoffen wie Jeans geeignet.

Diese Stiche können auch sehr gut als dekorativen Kantenabschluss verwendet werden.

Stretchgeradstich wird auch zur dreifachen Verstärkung von elastischen und strapazierfähigen Nähten verwendet.

Dreifachzickzackstretch ist für feste Stoffe wie Jeans, Poplin, Segeltuch usw. geeignet.

Nähen

Kantenumnähstich

1. Kantenumnähfuss einsetzen.
2. Stoffkante beim Nähen an die Führung am Fuss anstossen lassen.

Hinweise:

- Den Kantenumnähfuss nur für die Sticharten 06 und 09 benutzen und dabei die Stichbreite breiter als «5.0» einstellen. Bei Verwendung von anderen Sticharten und Stichbreiten als den empfohlenen kann es sein, dass die Nadel auf den Nähfuss aufschlägt und bricht.

Universalnähfuss

1. Universalnähfuss einsetzen.
2. Beim Kantennähen den Nähfuss so auf der Stoffkante platzieren, dass die rechten Nadeleinstiche knapp über die Kante hinaus ins Leere gehen.

Nähen

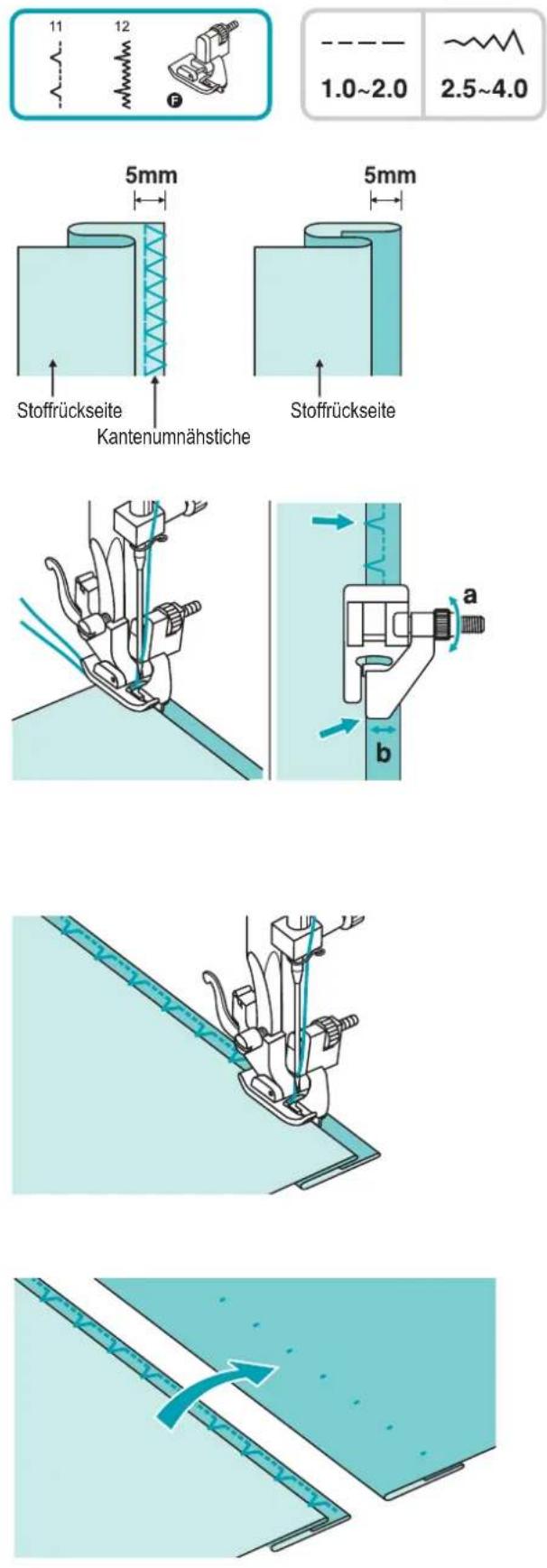

Blindsaum und Lingeriestiche

11: Blindsaum und Lingeriestiche auf festem Stoff
12: Blindsaum auf Stretch-Stoffe

Hinweise:

• Für Blindsäume benötigt man etwas Übung.

• Immer zuerst eine Nähprobe nähen.

• Stoff wie abgebildet falten, so dass die Stoffvorderseite oben liegt.

• Stoff unter den Nähfuss legen. Handrad von Hand vorwärts drehen, bis die Nadel ganz nach links schwingt. Die Nadel sollte den Stoffbruch nur knapp fassen. Wird der Stoffbruch nicht gefasst, Stichbreite entsprechend korrigieren.

• Führung (b) durch Drehen am Knopf (a) so einstellen, dass der Stoffbruch anstösst.

• Langsam nähen und den Stoff sorgfältig der Führung entlang laufen lassen.

• Stoff umdrehen.

Nähen

Knopfannähfuss einsetzen.

1. Hebel zum Senken bzw. Heben des Transporteurs auf «xxx» (b) stellen, um den Transporteur zu senken. (Hinweis: Die Stichlänge kann nicht verstellt werden, solange der Transporteur versenkt ist.)

2. Nähgut unter den Nähfuss legen. Knopf auf die gewünschte Stelle legen und Nähfuss senken.

3. Zickzackstich wählen. Stichbreite auf «2.0» – «7.0» einstellen, dem Abstand zwischen den beiden Löchern im Knopf entsprechend.

4. Handrad von Hand drehen zur Überprüfung, ob die Nadel tatsächlich schön ins linke und rechte Loch im Knopf geht.

5. Vor dem Nähen Auto-Lock-Taste (automatisches Vernähen) drücken, damit werden automatisch vernähstiche zu Nähbeginn und Nähende ausgeführt. Damit der Knopf einen "Stiel" oder "Hals" erhält, eine Stopfnadel auf den Knopf legen und nähen.

6. Bei Knöpfen mit 4 Löchern zuerst die vorderen zwei nähen, dann auf die anderen zwei verschieben und Vorgang wiederholen.

17 0.3~1.0 2.5~7.0 18 19 20 21 22 23 24 25 26 27 --------~~~~~~ 1.0~2.0 3.0~7.0 --------~~~~~~ 1.0~3.0 3.0~7.0

17: Für leichte bis mittelschwere Stoffe
18: Für horizontale Knopflöcher an Blusen und Hemden aus leichtem bis mittelschwerem Stoff
19: Für leichte bis mittelschwere Stoffe
20: Für horizontale Knopflöcher an Blusen und Hemden aus leichtem bis mittelschwerem Stoff
21. Für horizontale Knopflöcher auf schwerem Stoff
22: Für leichte bis mittelschwere Stoffe
23: Für Anzüge, Mäntel und Jacken
24: Für dicke Mäntel
25: Für Jeans oder Hosen
26: Für Jeans oder elastische, grob gewebte Stoffe
27: Für elastische Stoffe

Hinweis:

– Vor dem Ausnähen des Knopflochs auf dem Nähgut, zuerst eine Probe auf einem Stoffrest des gleichen Stoffes nähen

1. Standorte der Knopflöcher auf dem Stoff markieren. Die maximale Knopflochlänge beträgt 3 cm. (Durchmesser des Knopfs plus Knopfdicke ergibt die Knopflochlänge)

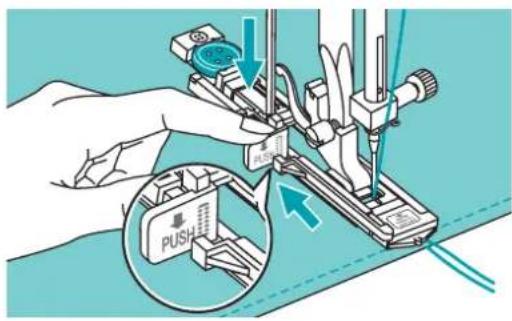

2. Knopflochfuss einsetzen, dann Knopfhalter herausziehen und Knopf einsetzen. Die Knopflochlänge wird bestimmt durch den in den Knopfhalter eingesetzten Knopf.
3. Knopflochstich auswählen. Stichbreite und Stichlänge einstellen (je nach gewünschter Breite und Dichte). Faden durch die Öffnung im Nähfuss und dann unter den Fuss führen

1. Stoff so unter den Nähfuss legen, dass die Mitte-Markierung auf dem Nähfuss mit der eingezeichneten Knopflochlinie übereinstimmt. Knopflochhebel nach unten ziehen und darauf achten, dass der Bügel des Fusses an der weissen Platte (mit der Aufschrift «PUSH») anliegt

Hinweis:

- Bei der Auswahl eines Knopflochstichs erscheint auf der LCD-Anzeige das Symbol um zu erinnern, dass der Knopflochhebel gesenkt werden muss

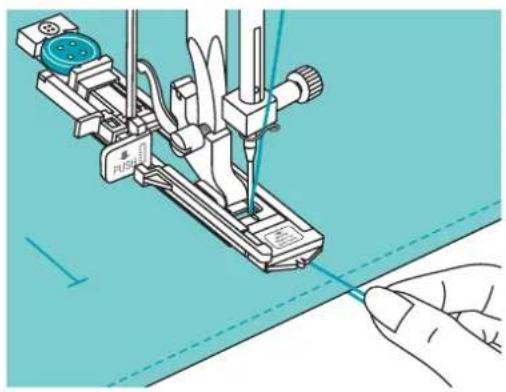

1. Oberfadenende leicht festhalten und zu nähen beginnen

Hinweis:

- Stoff sachte mit den Händen führen. Vor Nähende werden automatisch nach Fertigstellung des Knopflochs einige Vernähstiche genäht

1. Knopflöcher werden von vorne nach hinten und anschliessend wieder nach vorne genäht

17 18 19 20 21 22 23 24 25 26 27

1. Nähfuss hochstellen und Faden abschneiden. Um über das gleiche Knopfloch zu nähen, Nähfuss hochstellen (kehrt in die ursprüngliche Position zurück). Nach Beendigung Knopflochhebel heben, bis er hält

2. Knopfloch zwischen den Raupen auftrennen, ohne dabei die Stiche der beiden Raupennähte zu fassen und zu durchtrennen. Nadeln an den beiden Riegeln als Stopper setzen

Knopflöcher auf elastischen Stoffen

Bei Knopflöchern auf elastischen Stoffen mit Garneinlage arbeiten.

1. Knopflochfuss einsetzen und Garneinlage hinten am Nähfuss durchführen. Die beiden Fadenenden auf die Fussvorderseite bringen, in die Rillen einlegen und sie vorübergehend verknüpfen. Nähfuss senken und zu nähen beginnen. Stichbreite der Dicke des Beigarns anpassen

2. Nach Fertigstellung an den Enden des Beigarns sorgfältig ziehen, damit sie schön straff in den Raupen liegen und die Fadenenden anschliessend abschneiden

Hinweis:

- Es wird empfohlen, die Stoffrückseite mit Vlies zu verstärken

Nähen

28 A 5.0 6.0 7.0

28 7.0 Patterns

1. Stichart 28 wählen und Raupennaht-Nähfuss einsetzen. Für Gürtel etc.

2. Mit dem Stichbreitenregler gewünschte Grösse einstellen:

A: Gross / 7.0 mm

B: Mittel / 6.0 mm

C: Klein / 5.0 mm

1. Nadel am Anfang des Stichs in den Stoff absenken und dann Fuss absenken. Fusspedal drücken. Am Ende des Stichs stoppt die Maschine automatisch.

2. Mit einem Ausstanzer ein Loch in den Stoff machen.

Hinweis:

- Wenn dünner Stoff verwendet wird, kann ein grober Stich entstehen. Ist dies der Fall, einen neuen Stich über den bestehenden nähen.

Nähen

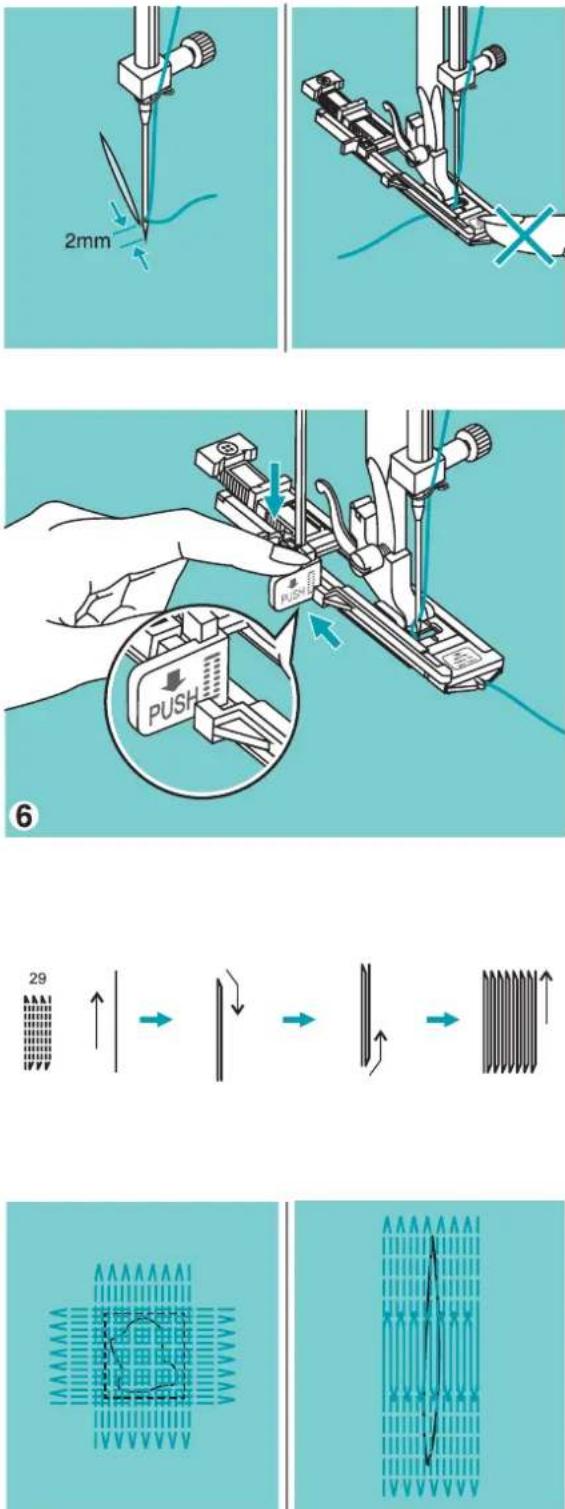

1. Stichart 29 für Stopfen drücken (in der Anzeige erscheint 📄) Knopfloch-Nähfuss einsetzen.

2. Obere und untere Stofflage zusammen feststecken. Nadelposition wählen. Knopfloch-Nähfuss über der Mitte der zu flickenden Stelle platzieren und senken.

3. Knopfhalter nach hinten auf die gewünschte Länge ausziehen.

Die Länge der Nählinien ist variabel und hängt davon ab, wie weit der Knopfhalter ausgezogen wird:

a) Länge der Nählinien; maximale Länge 2.6 cm
b) Breite der Stopffläche; maximale Breite 7 mm

Nähen

1. Stoff so positionieren, dass die Nadel 2 mm vor der defekten Stelle liegt.
2. Oberfaden durch die Öffnung des Fusses führen und nach vorne legen.

3. Nähfuss absenken.

4. Knopflochhebel nach unten ziehen und darauf achten, dass der Bügel des Fusses an der weissen Platte (mit der Aufschrift «PUSH») anliegt.

Hinweise:

• Den abgesenkten Nähfuss nicht mit dem Finger verschieben, da sonst die Nählinien nicht die richtige Grösse haben.
  – Sobald ein Stopf- oder Knopflochstich eingestellt wird, erscheint in der Anzeige das Symbol um Sie daran zu erinnern, dass der Knopflochhebel nach unten gezogen wird.

• Das Ende des Oberfadens leicht festhalten und mit Nähen beginnen. Der Stopfstich «29» wird von vorne nach hinten und dann in umgekehrter Richtung genäht. Nach acht Durchgängen stoppt die Maschine automatisch auf der hinteren Seite.

Hinweis:

– Mit der Stichbreite kann der Abstand zwischen den Stichen variiert werden (Einstellbereich 3.5 bis 7.0 mm).

1. Ist die zu stopfende Fläche zu gross, kann die eingestellte Stopffläche für ein besseres Nähergebnis mehrmals ausgenäht werden (oder quer übernäht werden).

Nähen

15 16 40 A

1. Umgebogene Kanten der Stoffteile mit einem Abstand von 4 mm auf ein Stück dünnes Papier oder wasserlösliches Vlies legen und heften.
2. Nähfussmitte auf die Mitte zwischen den beiden Stoffbruchkanten ausrichten und zu nähen beginnen.
3. Papier nach dem Nähen entfernen.

Patchworkstich

1. Die beiden Stoffteile rechte auf rechte Seite legen und mit Geradstich steppen. Nahtzugabe öffnen und flach bügeln.
2. Nähfussmitte auf die Nahtlinie platzieren und die Nahtlinien übernähen.

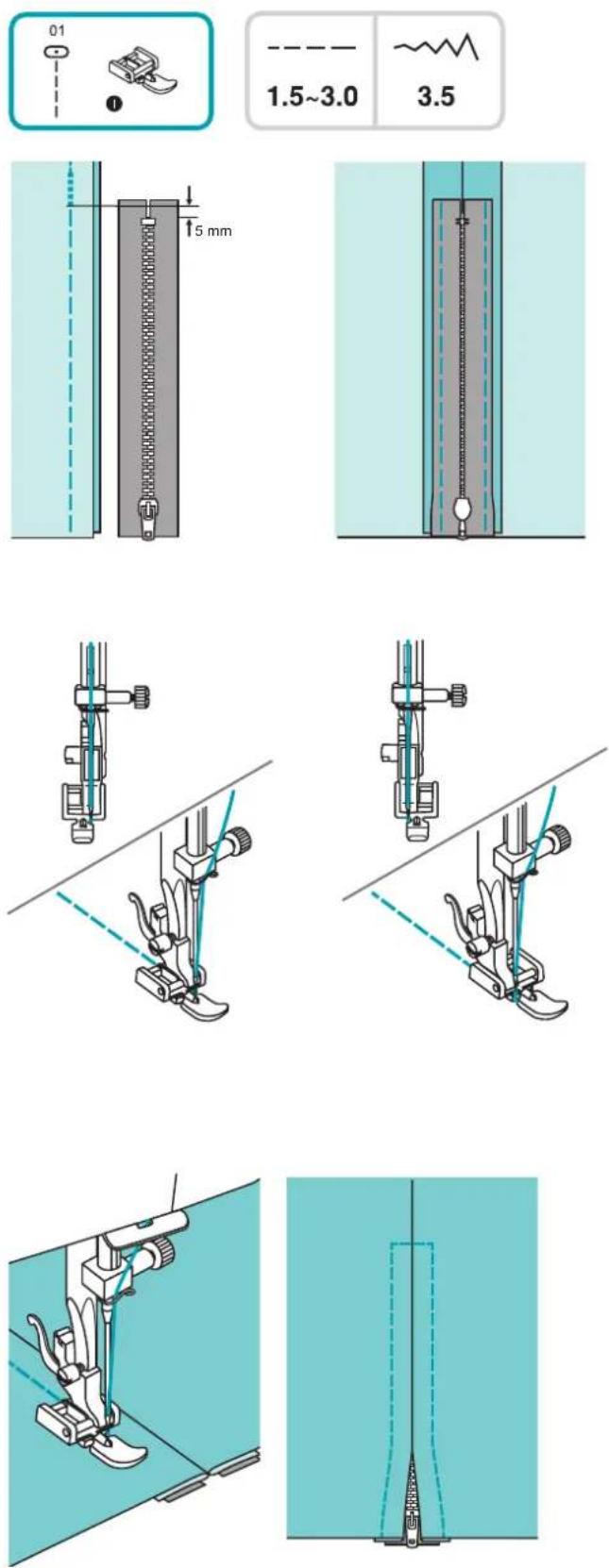

Reissverschluss einnähen

Hinweis:

- Beim Nähen mit dem Reissverschluss-Fuss darf nur der Geradstich 01 mit Nadelposition in der Mitte verwendet werden! Bei Verwendung von anderen Sticharten und mit anderen Nadelpositionen kann es sein, dass die Nadel auf den Nähfuss aufschlägt und bricht.

Beidseitig verdeckt eingesetzter Reissverschluss

1. Reissverschlussschlitz auf das Kleidungsstück heften.
2. Nahtzugabe auseinanderbügeln. Reissverschluss mit der Vorderseite so nach unten auf die Nahtzugabe legen, dass die Zähnchen an die Nahtlinie stossen. Reissverschlussband heften.
3. Reissverschlussfuss einsetzen. Beim Nähen der linken Reisverschlusseite den Fuss auf dem rechten Steg befestigen.
4. Beim Nähen der rechten Reisverschlusseite den Fuss auf dem linken Steg befestigen.
5. Linke Reissverschlusshälfte von oben nach unten einnähen.
6. Unten quer hinübernähen. Dann die rechte Seite nähen. Heftfaden herausziehen und bügeln.

41 Nähen

Einseitig verdeckt eingesetzter Reissverschluss

1. Reissverschlussschlitz auf das Kleidungsstück heften.

2. Auf die linke Nahtzugabe umbiegen. Rechte Nahtzugabe um 3 mm umbiegen.

3. Reissverschlussfuss einsetzen. Beim Nähen der linken Reissverschlussseite den Fuss am rechten Nähfusssteg befestigen. Beim Nähen der rechten Reissverschlussseite den Fuss am linken Nähfusssteg befestigen.

4. Linke Reissverschlusshälfte von unten nach oben einnähen.

5. Nähgut auf die rechte Stoffseite wenden. Unten quer hinübernähen. Anschliessend die rechte Reissverschlusseite nähen.

6. Etwa 5 cm vor dem oberen Ende des Reissverschlusses anhalten. Heftfaden herausziehen und Reissverschluss öffnen. Naht fertig schliessen.

Beim Nähen mit dem Säumerfuss darf nur der Geradstich 01 mit Nadelposition «3.5» in der Mitte verwendet werden! Bei Verwendung von anderen Sticharten und mit andere Nadelpositionen kann es sein, dass die Nadel auf Nähfuss aufschlägt und bricht.

1. Stoffkante etwa 3 mm umbiegen und nochmals 3 mm auf einer Länge von etwa 5 cm der Stoffkante entlang umbiegen.

2. Handrad gegen sich drehen, bis die Nadel in den Saum einsticht. Nähfuss senken. Mehrere Stiche nähen und dann Nähfuss wieder hochstellen. Saum in die spiralförmige Öffnung des Säumerfusses einführen. Stoff dabei vorwärts und rückwärts bewegen, bis der Saum einrollt.

3. Nähfuss senken und langsam nähen. Dabei die rohe Stoffkante schön von vorn in die Spirale des Säumers führen.

Nähen

Eine oder drei Kordeln übernähen für hübsche Strukturen auf Jacken, Westen oder Bordüren. Dazu kann Perlgarn, Strickwolle, Stickgarn, Kordel, Häkelgarn usw. verwendet werden.

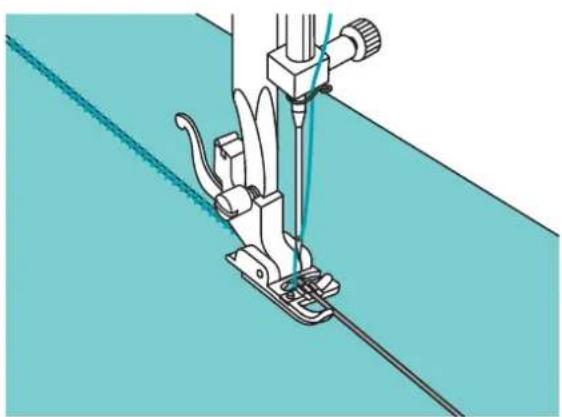

Einzelschnur aufnähen

Muster auf den Stoff aufzeichnen. Schnur von rechts in die mittlere Rille des Schnuraufnähfuss einlegen. Schnur etwa 5 cm hinter dem Nähfuss hervorziehen. Die Rillen unter dem Nähfuss halten die Schnur am richtigen Ort, während sie übernäht wird.

Stich auswählen und Stichbreite so einstellen, dass die Stiche gerade über die Schnur reichen. Nähfuss senken und langsam nähen, dabei die Schnur dem Muster entlang führen.

Dreifachschnur aufnähen

Nähfaden nach links schieben und drei Schnüre in die Rillen unter dem Nähfuss einlegen. Etwa 5 cm jeder Schnur hinter dem Nähfuss hervorziehen. Gewünschtes Stichmuster auswählen und Stichbreite so einstellen, dass die Stiche gerade über die Schnüre reichen. Nähfuss senken und langsam nähen, dabei die Schnüre dem Muster entlang führen.

Raupennähte

06 30 31 32 33 34 35 36 37 38 39 A

Raupennähte und Dekorstiche mit dem Raupennahtfuss nähen. Dieser Nähfuss verfügt an der Fussunterseite über eine ganzflächige Aussparung, die es ermöglicht, problemlos über dicke Stichformationen, wie dichte Zickzackstiche zu gleiten und den Stoff schön gleichmässig transportieren lässt.

Die Raupennahtstiche und Dekorstiche können selber umgestaltet werden, indem die Stichlängen und -breiten verstellt werden. Am besten auf Stoffresten verschiedene Sticharten und Einstellungen ausprobieren.

Hinweis:

Beim Nähen auf sehr leichten und dünnen Stoffen wird empfohlen, die Stoffrückseite mit Vlies zu verstärken.

06 30 31 32 33 34 35 36 37 38 39

Quilten

01 03 P

---- 1.0~3.0 3.5

- Beim Nähen mit dem Quiltfuss darf nur der Geradstich 01 mit Nadelposition - "3.5" - in der Mitte verwendet werden! Bei Verwendung von anderen Sticharten und mit andere Nadelpositionen kann es sein, dass die Nadel auf Nähfuss aufschlägt und bricht.

Quiltlineal wie abgebildet in den Nähfusshalter einführen und auf die gewünschte Breite einstellen.

Erste Reihe nähen und Stoff verschieben. Alle weiteren Reihen so nähen, dass das Lineal jeweils entlang der vorherigen Nählinie verläuft.

Kräuseln

Hinweis:

- Beim Nähen mit dem Kräuslerfuss darf nur der Geradstich 01 mit Nadelposition «3.5» in der Mitte verwendet werden! Bei Verwendung von anderen Sticharten und mit andere Nadelpositionen kann es sein, dass die Nadel auf Nähfuss aufschlägt und bricht.

1. Nähfusshalter entfernen und Kräusler einsetzen.
2. Eine oder mehrere Reihen Geradstichlinien nähen.

3. Wird eine stärkere Fältchenbildung benötigt, Oberfadenspannung lösen und auf unter «2» einstellen, so dass der Unterfaden auf der Rückseite des Nähguts liegt.

4. Unterfäden so stark ziehen, bis die gewünschte Menge bzw. Dichte an Fältchen erreicht ist. Danach die Fäden verknüpfen.

5. Fältchen zum Glätten bügeln.

Hinweise:

- Es kann auch mit dem Universalfuss genäht und dann von Hand gekräuselt werden. Dabei Fadenspannung auf unter «2» lockern und anschliessend durch Ziehen am Unterfaden Material kräuseln.

– Nach dem Kräuseln Fadenspannung wieder in die Normalstellung «4» drehen.

Nähen

Fälteln/Smoken

1. Mit dem Kräusler gerade Linien in Abständen von 1 cm über die gesamte zu smokende Fläche nähen (siehe auch Nähanleitung für «Kräuseln» auf Seite 46).
2. Fäden auf einer Seite zusammen verknoten. An den Unterfäden ziehen und die Fältchen gleichmäßig verteilen. Fäden auf der anderen Seite fixieren.
3. Fadenspannung reduzieren und allenfalls mit Dekorstich zwischen den Geradstichlinien nähen.
4. Fäden der Kräuselstichlinien herausziehen.

Freihandstopfen, Sticken und Monogramme

Hinweis:

- Beim Nähen mit dem Stopf- und Stickfuss darf nur der Geradstich 01 mit Nadelposition «3.5» in der Mitte verwendet werden! Bei Verwendung von anderen Sticharten und mit andere Nadelpositionen kann es sein, dass die Nadel auf Nähfuss aufschlägt und bricht.

Hebel zum Senken bzw. Heben des Transporteurs auf «★★★» (b) stellen, um den Transporteur zu senken.

Nähfusshalter entfernen und Stopffuss einsetzen. Hebel (a) muss hinter der Nad elbefestigungsschraube (b) liegen. Stopffuss von hinten her mit dem Zeigefinger fest an den Halter drücken und Schraube (c) anziehen.

Zuerst die Rissstelle einmal umnähen (um die Gewebefäden zu sichern): Von links nach rechts mit beständiger Geschwindigkeit und schön regelmässig über die Rissstelle nähen. Nähgut um eine 1/4-Drehung drehen und die erste Stichlage übernähen. Diesmal das Nähgut langsamer bewegen, damit zwischen den Fäden keine grossen Lücken entstehen.

Hinweise:

• Freihandstopfen wird ohne Transporteur ausgeführt. Er ist versenkt. Das Nähgut wird mit den Händen transportiert. Man muss deshalb Nähgeschwindigkeit und Stofftransport in Übereinstimmung bringen.
  – Nach dem Freihandstopfen Transporteur wieder anheben (Schalter in Stellung «b» schieben).

Zickzackstich wählen und Stichbreite nach Bedarf einstellen. Dem Musterumriss entlang nähen, indem der Stickrahmen (Option) entsprechend bewegt wird. Mit gleichmässiger Geschwindigkeit arbeiten.

Musterflächen von aussen nach innen füllen. Stiche dicht nebeneinander platzieren.

Durch schnelleres Bewegen des Stickrahmens entstehen längere Stiche, durch langsameres Bewegen entstehen kürzere Stiche. Nähende mit Vernähstichen fixieren durch Drücken der Auto-Lock-Taste.

Monogramme

Zickzackstich wählen und Stichbreite nach Bedarf einstellen. Mit gleichmässiger Geschwindigkeit den Buchstaben nachnähen. Nähende nach einem Buchstaben mit Vernähstichen fixieren (durch Drücken der Auto-Lock-Taste).

Nähen

52 32 A

1. Auf der Saumlinie nähen.

2. Stoff dicht der Nählinie entlang abschneiden. Darauf achten, dass der Nähfaden nicht mitgefasst wird.

51

Zubehör (zusätzlich erhältlich)

Zwillingsnadel

Hinweis:

- Bei Verwendung einer Zwillingsnadel mit Zickzackstich, muss die Stichbreite im Bereich von «1» bis «3.0» liegen. Die maximale Stichbreite beträgt «3.5». Es darf keine breitere Stichbreite zusammen mit der Zwillingsnadel eingestellt werden! Bei Verwendung von Zwillingsnadeln, den Nähfuss «T» nehmen, egal für welche Nähmethode.

1. Zwillingsnadel einsetzen

(Die Zwillingsnadel wird nicht mitgeliefert. Sie ist zusätzlich erhältlich).

1. Zweiten Garnrollenstift (im Zubehör enthalten) in die dafür vorgesehene Öffnung oben auf der Nähmaschine einsetzen. Fadenspule mit zweitem Faden aufsetzen.

2. Oberfaden und zweiter Faden gleichzeitig (!) und wie gewohnt einfädeln;

Hinweis:

- Beim Nähen mit einer Zwillingsnadel, müssen beide Fäden dieselbe Stärke aufweisen. Es können eine oder zwei Farben verwendet werden.

1. Beide Fäden von Hand durch die Nadelöhre einfädeln (der automatische Einfädler funktioniert mit der Zwillingsnadel nicht).

2. Stich aus den Stichmustern «01 – 16» oder «30 – 60» wählen. Stichbreite 1.0 bis maximal 3.0 wählen.

Hinweise:

- Vor Nähbeginn Stichbreite einstellen. Handrad von Hand vorsichtig drehen zur Überprüfung, ob die Nadel ins Stichloch geht, ohne an der Stichplatte oder dem Nähfuss zu streifen oder gar aufzuschlagen.

– Beim Nähen mit einer Zwillingsnadel immer langsam vorgehen und langsam nähen, um schöne Nähergebnisse zu erzielen.

01

Der Obertransportfuss ist ein Extrazubehör und separat erhältlich. Er wird nicht zur Nähmaschine mitgeliefert.

Es wird empfohlen, immer zuerst ohne Obertransportfuss zu nähen.

Mit üblichen Nähfüssen ist der Stoff leichter zu führen und man hat eine bessere Sicht auf den Nähbereich. Diese Nähmaschine bietet eine hervorragende Stichqualität auf sehr vielen Stoffen von zarten Chiffons bis mehrlagigen Jeansstoffen.

Mit dem Obertransportfuss wird der Transport der oberen und unteren Stofflagen ausgeglichen und er hilft beim exakten Zusammennähen von Karos, Streifen und Mustern. Er dient auch einem regelmässigen Stofftransport auf sehr schwierigen Stoffen.

1. Nähfusslift heben, um Nähfussstange hochzustellen.

2. Schrauben an der Nähfussstange entfernen (im Gegenuhrzeigersinn drehen) und Nähfusshalter wegnehmen.

3. Obertransportfuss wie folgt befestigen:

- Arm (a) liegt über der Nadelbefestigungsschraube und der Nadelstange (b).

– Halterung von links an der Nähfussstange befestigen.

– Nähfussstange senken.

– Schraube wieder an der Nähfussstange festschrauben (im Uhrzeigersinn).

- Sicherstellen, dass beide Schrauben (an der Nadel- und Nähfussstange). wieder fest angezogen sind.

1. Unterfaden heraufholen und Unter- wie Oberfaden hinter den Obertransportfuss ziehen.

Nähen

- Um Unfälle durch versehentliches Anlaufen der Maschine zu vermeiden, Nähmaschine vor dem Einsetzen oder Herausnehmen der Greiferspule ausschalten (Hauptschalter auf «O» stellen).

Faden- und Stoffrückstände im Greifer können dazu führen, dass der Nähmaschine nicht mehr einwandfrei funktioniert. Regelmässig nachsehen und bei Bedarf den Greiferbereich reinigen.

Greiferhalterung

1. Greiferdeckel entfernen und Spulenkapsel herausnehmen.

2. Greiferhalterung mit Pinsel reinigen und gelegentlich ölen.

Greiferbahn und Transporteur

1. Nadel, Nähfuss und Nähfusshalter entfernen. Greiferdeckel entfernen und Spulenkapsel herausnehmen. Schraube an der Stichplatte entfernen und Stichplatte herausnehmen.

2. Spulenkapsel anheben und herausnehmen.

3. Greiferbahn, Transporteur und Spulenkapsel mit Pinsel reinigen. Man kann dazu auch ein weiches trockenes Tuch nehmen.

4. Spulenkapsel wieder in die Greiferbahn legen, sodass die Greiferspitze (a) am Stopper (b) wie abgebildet anliegt.

LCD-Anzeige reinigen

Hinweis:

- Vor dem Reinigen der LCD-Anzeige und der Oberfläche der Nähmaschine immer zuerst Gerät ausschalten und Netzkabel ziehen, um Verletzungen oder einen elektrischen Schlag zu vermeiden.

Vorderseite sorgfältig mit weichem, trockenen Tuch abwischen. Keine Wasch-oder Abwaschmittel oder Lösungsmittel verwenden.

Oberfläche der Nähmaschine reinigen

Ist die Oberfläche der N ähmaschine verschmutzt, weichen Lappen in Wasser mit wenig neutralem Abwaschmittel tauchen, fest auswringen und damit die Oberfläche reinigen. Anschliessend mit trockenem Tuch über die Oberfläche wischen.

Glühbirne auswechseln

Hinweis:

- Nähmaschine ausstecken und warten, bis sich die Glühlampe (12V 5W) abgekühlt hat, bevor Sie diese anfassen.

1. Kunststoff-Abdeckung (a) an der Stirnseite lösen. Schraube (b) lösen und dann die Abdeckung (c) entfernen.

2. Glühbirne nach unten ziehen (Achtung: Nach Betrieb heiss!). Neue Glühbirne des gleichen Typs verwenden (12V 5W). Abdeckung wieder anbringen und Schraube festziehen.

Störungen

Falls Sie eine Störung mit Hilfe der folgenden Übersicht nicht selber beheben können, wenden Sie sich bitte an folgende Servicenummer: [phone]

Wichtig: Bei Störungen, defektem Gerät oder Verdacht auf Defekt nach einem Sturz sofort Netzstecker ziehen.

Störung	mögliche Ursache	Fehlerbehebung	Seite
Oberfaden reisst	– Faden ist falsch eingefädelt	– Faden neu einfädeln 12, 13
	– Fadenspannung ist zu stark	– Fadenspannung reduzieren (kleinere Nummer einstellen) 15
	– Faden ist zu dick	– Nadelstärke erhöhen 18
	– Nadel ist nicht richtig montiert	– Nadel neu montieren (flache Seite nach hinten) 10
	– Faden hat sich um den Spulenhalter gewickelt	– Spule abnehmen und Faden abwickeln 13
	–Nadel ist beschädigt	– Nadel ersetzen 10
Unterfaden reisst	– Spulenkapsel ist falsch eingesetzt	– Spulenkapsel herausnehmen, wieder einsetzen und am 12 Faden ziehen. Faden muss problemlos und leicht abspulen
	– Spulenkapsel ist falsch eingefädelt	– Spule und Spulenkapsel überprüfen 12
	– Unterfadenspannung zu hoch	– Unterfadenspannung wie beschrieben lockern 15
Fehlstiche	– Die Nadel ist falsch montiert	– Nadel neu montieren (flache Seite nach hinten) 10
	– Nadel ist beschädigt	– Neue Nadel montieren 10
	– Die Nadelgrösse ist falsch	– Die richtige Nadel wählen	18
	– Der Nähfuss ist nicht richtig eingesetzt	– Nähfuss richtig einsetzen	10
	– Faden ist falsch eingefädelt	– Faden neu einfädeln	12, 13
	– Der Anpressdruck des Nähfusses ist zu niedrig	– Anpressdruck erhöhen 18
Nadelbruch	– Nadel ist beschädigt	– Nadel wechseln	10
	– Die Nadel ist falsch montiert	– Nadel neu montieren (flache Seite nach hinten) 10
	– Nadelgrösse für Stoff ungeeignet	– Richtige Nadelgrösse wählen	18
	– Der falsche Nähfuss ist eingesetzt	– Richtigen Nähfuss wählen (siehe Nähbeispiele ab Seite 28)	28 ff
	– Die Nadelbefestigungsschraube ist lose	– Nadel neu einsetzen und Schraube wieder anziehen 10
	– Ungeeigneter Nähfuss eingesetzt	– Empfohlenen Nähfuss verwenden (siehe Nähbeispiele ab Seite 28)	6, 19, 28 ff
	– Oberfadenspannung ist zu stark	– Fadenspannung reduzieren	15
	– Stichbreite zu hoch eingestellt	– Stichbreite wie empfohlen einstellen (siehe Nähbeispiele ab Seite 28)	28 ff
	– Während des Nähens wurde am Stoff gezogen	– Während dem Nähen nie am Stoff ziehen, sondern diesen nur führen
	– Nähfuss beim Nähen von dicken Stoffen wie Jeans etc. nicht unterlegt	– Nähfuss unterlegen	27
Lose Stiche	– Faden ist nicht richtig eingefädelt	– Einfädelweg überprüfen	12, 13
	– Spulenkapsel ist falsch eingefädelt	– Spule neu einfädeln (wie abgebildet)	12
	– Nadel-/ Stoff-/ Fadenkombination ist falsch	– Kombination anpassen	18
	– Die Fadenspannung ist falsch	– Fadenspannung korrigieren	15
Stiche ziehen sich zusammen	– Der falsche Nähfuss wird verwendet	– Den richtigen Fuss wählen	6, 19, 28 ff
	– Die Fadenspannung ist falsch	– Fadenspannung korrigieren	15

Fortsetzung ...

Störung	mögliche Ursache	Fehlerbehebung	Seite
Nahtfehler / Fältchenbildung	- Der falsche Nähfuss wird verwendet	- Den richtigen Fuss wählen 6, 9, 28 ff
	- Fadenspannung ist zu stark	- Fadenspannung reduzieren 15
	- Die Nadel ist zu stark für den Stoff	- Richtige Nadelgrösse wählen 18
	- Die Stichlänge ist zu lang für den Stoff	- Stichlänge neu einstellen 22
	- Der Anpressdruck des Nähfusses ist zu niedrig	- Anpressdruck erhöhen 18
Die Maschine blockiert	- Faden in Nadelstange eingeklemmt	- Oberfaden ausfädeln und untere Fadenspule entnehmen. 12, 13 Dann Handrad zurück und vorwärts drehen. Fadenreste entfernen. Falls der Motor mehrere Sekunden blockiert war kann die Schutzschaltung ansprechen. Maschine aus- und nach ein paar Sekunden wieder einschalten
	- Transport mit Fusseln verstopft	- Fusseln von Transportbereich und Greifer entfernen 53
Die Maschine ist laut	- Staub oder Öl im Greiferbereich oder bei der Nadelstange	- Greifer reinigen 53
	- Falsche oder schlechte Ölqualität	- Nur Qualitäts-Nähmaschinenöl verwenden 53
	- Die Nadel ist beschädigt	- Nadel ersetzen 10
	- Leichtes Brummgeräusch von Motor	- Normal
	- Faden in Nadelstange eingeklemmt	- Oberfaden ausfädeln und untere Fadenspule entnehmen. 12, 13 Dann Handrad zurück und vorwärts drehen. Fadenreste entfernen. Falls der Motor mehrere Sekunden blockiert war kann die Schutzschaltung ansprechen. Maschine aus- und nach ein paar Sekunden wieder einschalten
	-Transport mit Fusseln verstopft	- Fusseln von Transportbereich und Greifer entfernen 53
Die Stiche und der Transport sind ungleichmäßig	- Fadenqualität ist zu schlecht	- Bessere Fadenqualität wählen 18
	- Spulenkapsel ist falsch eingefädelt	- Spulenkapsel mit Fadenspule entfernen und richtig einsetzen 12
	- Während des Nähens wurde am Stoff gezogen	- Während dem Nähen nie am Stoff ziehen, sondern diesen nur führen
	- Oberfadenspannung ist zu stark	- Fadenspannung reduzieren 15
	- Nadel-/ Stoff-/ Fadenkombination ist falsch	- Kombination anpassen 18
Die Maschine läuft nicht	- Die Maschine ist nicht eingeschaltet	- Hauptschalter auf «I» (=Ein) stellen 7
	- Stift der Greiferspulvorrichtung in Stellung «Spulen»	- Stift der Greiferspulvorrichtung nach links in die Stellung «Nähen» schwenken 11
	- Nähfuss nicht abgesenkt	- Nähfuss absenken 17
	- Die Maschine ist nicht angeschlossen	- Netzstecker am Stromnetz anschliessen 7

57 Entsorgung

• Ausgediente Geräte bei einer Verkaufsstelle zur kostenlosen, fachgerechten Entsorgung abgeben.
  – Geräte mit gefährlichem Defekt sofort entsorgen und sicherstellen, dass sie nicht mehr verwendet werden können.
• Geräte nicht mit dem Hauskehricht entsorgen (Umweltschutz!).

Technische Daten

Nennspannung		230 Volt/ 50 Hz
Nennleistung	- Maschine	230 Volt 65 Watt
	- Nählicht	12 Volt 5 Watt
	- Total	230 Volt 70 Watt
Abmessungen	- Griff eingeklappt)	ca. 400 x 310 x 175 mm (B x H x T)
Kabellänge	- Netzkabel	ca. 1.8 m
	- Fussanlasserkabel	ca. 1.5 m
Gewicht	- Maschine	ca. 7.6 kg
Material		Aluminium / Kunststoff
Bedienungselemente	- Netzschalter Ein/Aus	vorhanden
	- Fussanlasser für Nähgeschwindigkeit	vorhanden
Anzeigelemente	- Stichanzeige	vorhanden
	- Nählicht	vorhanden
Greifersystem		Horizontalgreifer
Nadelsystem		130/705H
Funkentstört		nach EU-Richtlinie
TÜV geprüft		ja
Produkte-Garantie		3 Jahre

Hersteller

Crown Technics GmbH

Sontheimerstrasse 59

DE-74074 Heilbronn

Tel. [phone] 55

Servicenummer bei Reklamationen:

[phone]
