Produkttyp	Kühlschrank mit Gefrierfach
Marke	MIDEA
Modell	MDRS619FGF46
Energieeffizienzklasse	E (geschätzt)
Jährlicher Energieverbrauch	ca. 150 kWh
Nutzinhalt Kühlbereich	ca. 180 l
Nutzinhalt Gefrierbereich	ca. 50 l
Gesamtnutzinhalt	ca. 230 l
Klimaklasse	N/ST
Kühlmittel	R600a
Geräuschpegel	ca. 40 dB
Abmessungen (H x B x T)	ca. 1500 x 600 x 650 mm
Gewicht	ca. 55 kg
Temperaturregelung	Mechanisch
Abtauung	Automatisch (Kühlbereich), manuell (Gefrierbereich)
Innenbeleuchtung	LED
Anzahl Türablagen	3 (geschätzt)
Anzahl Glasablagen	4 (geschätzt)
Türanschlag wechselbar	Ja
Spannung/Frequenz	220–240 V, 50 Hz
Anschlusswert	ca. 90 W
Reinigung	Mit mildem Reinigungsmittel und weichem Tuch
Zubehör	Eierablage, Eiswürfelschale

Häufig gestellte Fragen - MDRS619FGF46 MIDEA

Wie stelle ich die Temperatur richtig ein?

Drehen Sie den Temperaturregler im Kühlbereich auf eine mittlere Stellung (ca. 3–4). Für den Gefrierbereich gilt: –18 °C ist optimal. Lassen Sie das Gerät nach dem Einschalten 24 Stunden laufen, bevor Sie Lebensmittel einlegen.

Wie taut man das Gerät ab?

Schalten Sie das Gerät aus und entnehmen Sie alle Lebensmittel. Lassen Sie die Gefrierfachtür offen, damit das Eis schmilzt. Legen Sie Handtücher aus, um Wasser aufzufangen. Reinigen Sie anschließend die Innenflächen und trocknen Sie alles sorgfältig.

Warum läuft Wasser im Kühlschrank aus?

Mögliche Ursachen: Der Ablaufkanal ist verstopft oder die Türdichtung ist defekt. Reinigen Sie den Kanal mit einem Wattestäbchen und warmem Wasser. Prüfen Sie die Dichtung auf Risse oder Verformungen.

Das Gerät macht laute Geräusche – ist das normal?

Ja, Betriebsgeräusche wie ein leises Summen oder Gurgeln sind normal. Ursachen sind der Kompressor und das Kältemittel. Wenn jedoch laute Klopf- oder Schleifgeräusche auftreten, wenden Sie sich an den Kundendienst.

Wie reinige ich den Kühlschrank richtig?

Verwenden Sie lauwarmes Wasser mit etwas Spülmittel und einem weichen Tuch. Vermeiden Sie Scheuermittel und aggressive Chemikalien. Trocknen Sie alle Teile gut ab, bevor Sie das Gerät wieder einschalten.

Kann ich die Türanschlagseite wechseln?

Ja, bei diesem Modell ist der Türanschlag wechselbar. Die Anleitung enthält eine Schritt-für-Schritt-Anleitung. Sie benötigen einen Schraubendreher und eventuell einen Inbusschlüssel. Gehen Sie vorsichtig vor, um die Dichtung nicht zu beschädigen.

Was bedeutet die Klimaklasse?

Die Klimaklasse (z. B. N/ST) gibt die Umgebungstemperatur an, bei der das Gerät einwandfrei funktioniert. N (Normal) = 16–32 °C, ST (Subtropisch) = 16–38 °C. Überschreiten Sie diese Bereiche nicht, da sonst die Kühlleistung nachlässt.

Wie kann ich Energie sparen?

Stellen Sie das Gerät an einem kühlen, gut belüfteten Ort auf. Halten Sie den Wärmetauscher (Rückseite) staubfrei. Öffnen Sie die Tür nur kurz. Lassen Sie warme Speisen abkühlen, bevor Sie sie einräumen.

Wo finde ich Ersatzteile?

Ersatzteile wie Türdichtungen, Ablagen oder Eierablagen erhalten Sie über den MIDEA-Kundendienst oder autorisierte Fachhändler. Geben Sie immer Modellnummer MDRS619FGF46 an, um das richtige Teil zu erhalten.

Was muss ich beim ersten Einschalten beachten?

Lassen Sie das Gerät nach dem Transport 4–6 Stunden stehen, bevor Sie es einschalten. Reinigen Sie die Innenflächen mit warmem Wasser. Stellen Sie den Regler auf mittlere Stufe und warten Sie, bis die gewünschte Temperatur erreicht ist, bevor Sie Lebensmittel einlegen.

BEDIENUNGSANLEITUNG MDRS619FGF46 MIDEA

Warnung: Bevor Sie dieses Produkt verwenden, lesen Sie bitte dieses Handbuch sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf. Das Design und die technischen Daten können ohne vorherige Ankündigung geändert werden, um das Produkt zu verbessern. Wenden Sie sich an Ihren Händler oder den Hersteller, um Einzelheiten zu erfahren.

BENUTZERHANDBUCH

1 Sicherheitshinweise

1.1 Warnung 1-2

1.2 Bedeutungen der Sicherheitswarnsymbole 3

1.3 Elektrizitätsbezogene Warnungen....3

1.4 Warnhinweise zur Verwendung 4

1.5 Warnhinweise zur Platzierung 4-5

1.6 Warnungen für Energie 5

1.7 Warnhinweise zur Entsorgung....5

2 Richtige Verwendung des Kühlschranks

2.1 Platzierung....6

2.2 Nivellierfüße....7

2.3 Nivellierungstür 8

2.4 Ändern der Beleuchtung....9

2.5 Beginn der Nutzung.... 9

2.6 Energiespartipps....9

3 Aufbau und Funktionen

3.1 Hauptkomponenten 10

3.2 Funktionen....11-12

4 Wartung und Pflege des Kühlschranks

4.1 Gesamtreinigung 13

4.2 Reinigung der Türwanne 13

4.3 Reinigung der Glasablage 14

4.4 Abtauen 14

4.5 Außer Betrieb.... 14

5 Fehlersuche

5.1 Fehlersuche.... 15

6 Parameter

6.1 Technische Parameter 16-17

1 Sicherheitshinweise

1.1 Warnung

Warnung: Brandgefahr / brennbare Materialien

Dieses Gerät ist für die Verwendung in Haushalten und ähnlichen Anwendungen vorgesehen, wie z. B. in Küchenbereichen von Geschäften, Büros und anderen Arbeitsumgebungen; in Bauernhäusern und von Kunden in Hotels, Motels und anderen Wohnumgebungen; in Umgebungen mit Übernachtung und Frühstück; in der Gastronomie und ähnlichen Nicht-Einzelhandelsanwendungen.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist).

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, seinen Kundendienst oder ähnlich qualifizierte Personen ersetzt werden, um eine Gefährdung zu vermeiden.

Bewahren Sie keine explosiven Stoffe wie Spraydosen mit brennbarem Treibmittel in diesem Gerät auf.

Das Gerät muss nach dem Gebrauch und vor der Durchführung von Wartungsarbeiten am Gerät durch den Benutzer vom Netz getrennt werden.

Warnung: Halten Sie Lüftungsöffnungen im Gerätegehäuse oder in der Einbaukonstruktion frei von Hindernissen.

Warnung: Verwenden Sie keine mechanischen Vorrichtungen oder andere Mittel zur Beschleunigung des Abtauprozesses, die nicht vom Hersteller empfohlen werden.

Warnung: Beschädigen Sie den Kältemittelkreislauf nicht.

Warnung: Verwenden Sie keine elektrischen Geräte in den Lebensmittellagerfächern des Geräts, es sei denn, es handelt sich um den vom Hersteller empfohlenen Typ.

Warnung: Bitte geben Sie den Kühlschrank gemäß den örtlichen Vorschriften auf, da er brennbares Blähgas und Kältemittel verwendet.

Warnung: Achten Sie bei der Positionierung des Geräts darauf, dass das Netzkabel nicht eingeklemmt oder beschädigt wird.

Warnung: Bringen Sie keine Mehrfachsteckdosen oder tragbare Netzteile an der Rückseite des Geräts an.

Verwenden Sie keine Verlängerungskabel oder nicht geerdete (zweipolige) Adapter.

Gefahr: Gefahr des Einklemmens von Kindern. Bevor Sie Ihren alten Kühlschrank

oder Gefrierschrank wegwerfen:

- Nehmen Sie die Türen ab.

- Lassen Sie die Einlegeböden an ihrem Platz, damit Kinder nicht so leicht hineinklettern können.

Der Kühlschrank muss von der Stromquelle getrennt werden, bevor Sie versuchen, das Zubehör zu installieren.

Das für das Gerät verwendete Kältemittel und Cyclopentan-Schaumstoff sind brennbar. Wenn das Gerät verschrottet wird, muss es daher von jeglicher Feuerquelle ferngehalten und von einem speziellen Verwertungsunternehmen mit entsprechender Qualifikation verwertet werden, damit es nicht durch Verbrennung entsorgt wird, um Umweltschäden oder andere Schäden zu vermeiden.

Für EN-Norm: Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Benutzerwartung darf nicht von Kindern ohne Aufsicht durchgeführt werden. Kinder im Alter von 3 bis 8 Jahren dürfen Kühlgeräte be- und entladen.

Die Notwendigkeit, dass bei Türen oder Deckeln, die mit Schlössern und Schlüsseln versehen sind, die Schlüssel außerhalb der Reichweite von Kindern und nicht in der Nähe des Kühlgeräts aufbewahrt werden, um zu verhindern, dass Kinder darin eingeschlossen werden.

Um eine Kontamination der Lebensmittel zu vermeiden, beachten Sie bitte die folgenden Hinweise:

• Längeres Öffnen der Tür kann zu einem deutlichen Anstieg der Temperatur in den Fächern des Geräts führen.
• Reinigen Sie regelmäßig Oberflächen, die mit Lebensmitteln in Berührung kommen können, und zugängliche Abflusssysteme.
• Reinigen Sie Wassertanks, wenn sie 48 h lang nicht benutzt wurden; spülen Sie das an eine Wasserversorgung angeschlossene Wassersystem, wenn 5 Tage lang kein Wasser entnommen wurde. (Hinweis 1)
• Lagern Sie rohes Fleisch und Fisch in geeigneten Behältern im Kühlschrank, so dass es nicht mit anderen Lebensmitteln in Berührung kommt oder auf diese tropft.
• Zwei-Sterne-Tiefkühlfächer eignen sich zur Aufbewahrung von vorgefrorenen Lebensmitteln, zur Lagerung oder Herstellung von Speiseeis und zur Herstellung von Eiswürfeln. (Hinweis 2)
• Ein-, Zwei- und Drei-Sterne-Fächer sind nicht für das Einfrieren von frischen Lebensmitteln geeignet. (Hinweis 3)
• Bei Geräten ohne 4-Sterne-Fach: Dieses Kühlgerät ist nicht zum Einfrieren von Lebensmitteln geeignet. (Hinweis 4)
• Wenn das Kühlgerät längere Zeit leer steht, schalten Sie es aus, tauen Sie es ab, reinigen und trocknen Sie es und lassen Sie die Tür offen, um Schimmelbildung im Gerät zu vermeiden.
  Hinweis 1,2,3,4: Bitte bestätigen Sie, ob dies für Ihren Produktfachtyp zutrifft.

Bei einem freistehenden Gerät: Dieses Kühlgerät ist nicht als Einbaugerät vorgesehen.

Der Austausch oder die Wartung der LED-Lampen soll durch den Hersteller, seinen Servicepartner oder eine ähnlich qualifizierte Person erfolgen.

Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse (G).

1.2 Bedeutung der Sicherheitswarnsymbole

Verbotssymbol

Dies ist ein Verbotssymbol.

Die Nichtbeachtung der mit diesem Symbol gekennzeichneten Hinweise kann zu Schäden am Produkt führen oder die persönliche Sicherheit des Anwenders gefährden.

Warnsymbol

Dies ist ein Warnsymbol.

Es ist erforderlich, die mit diesem Symbol gekennzeichneten Anweisungen strikt zu befolgen; andernfalls kann es zu Schäden am Produkt oder zu Personenschäden kommen.

Hinweis-Symbol

Dies ist ein warnendes Symbol.

Anweisungen, die mit diesem Symbol gekennzeichnet sind, erfordern besondere Vorsicht Unzureichende Vorsicht kann zu leichten oder mittelschweren Verletzungen oder zur Beschädigung des Produkts führen.

Dieses Handbuch enthält viele wichtige Sicherheitshinweise, die von den Anwendern beachtet werden müssen.

1.3 Elektrizitätsbezogene Warnungen

• Ziehen Sie nicht am Netzkabel, wenn Sie den Netzstecker des Kühlschranks ziehen. Bitte fassen Sie den Stecker fest an und ziehen Sie ihn direkt aus der Steckdose.
• Um eine sichere Verwendung zu gewährleisten, dürfen Sie das Netzkabel nicht beschädigen oder verwenden, wenn es beschädigt oder abgenutzt ist.
• Bitte verwenden Sie eine spezielle Steckdose und die Steckdose darf nicht mit anderen elektrischen Geräten geteilt werden.
  Der Netzstecker muss fest mit der Steckdose verbunden sein, da es sonst zu Bränden kommen kann.
• Achten Sie darauf, dass die Erdungselektrode der Steckdose mit einer zuverlässigen Erdungsleitung ausgestattet ist.
• Bitte drehen Sie das Ventil des austretenden Gases ab und öffnen Sie dann die Türen und Fenster, falls Gas und andere brennbare Gase austreten.
  Ziehen Sie nicht den Stecker des Kühlschranks und anderer elektrischer Geräte, da Funken einen Brand verursachen können.
• Verwenden Sie keine elektrischen Geräte auf der Oberseite des Geräts, es sei denn, es handelt sich um den vom Hersteller empfohlenen Typ.

1.4 Warnhinweise zur Verwendung

• Den Kühlschrank nicht willkürlich zerlegen oder umbauen und den Kältemittelkreislauf nicht beschädigen; die Wartung des Geräts muss von einem Fachmann durchgeführt werden
• Ein beschädigtes Netzkabel muss durch den Hersteller, seine Wartungsabteilung oder entsprechendes Fachpersonal ersetzt werden, um Gefahren zu vermeiden.
• Die Spalten zwischen den Kühlschranktüren und zwischen den Türen und dem Kühlschrankgehäuse sind klein, achten Sie darauf, Ihre Hand nicht in diese Bereiche zu stecken, um ein Quetschen der Finger zu vermeiden. Bitte gehen Sie beim Schließen der Kühlschranktür vorsichtig vor, um herabfallende Gegenstände zu vermeiden.
• Greifen Sie bei laufendem Kühlschrank nicht mit nassen Händen in den Gefrierraum, insbesondere nicht in Metallgefäße, um Erfrierungen zu vermeiden.

- Erlauben Sie keinem Kind, in den Kühlschrank einzusteigen oder auf ihn zu klettern; andernfalls besteht Erstickungsgefahr oder die Gefahr von Sturzverletzungen des Kindes.

- Stellen Sie keine schweren Gegenstände auf die Oberseite des Kühlschranks, da diese beim Schließen oder Öffnen der Tür herunterfallen und zu Verletzungen führen können.

- Bitte ziehen Sie bei Stromausfall oder Reinigung den Stecker heraus. Schließen Sie das Tiefkühlgerät nicht innerhalb von fünf Minuten an die Stromversorgung an, um Schäden am Kompressor durch aufeinanderfolgende Starts zu vermeiden.

1.5 Warnhinweise zur Platzierung

• Legen Sie keine brennbaren, explosiven, flüchtigen und stark ätzenden Gegenstände in den Kühlschrank, um Schäden am Produkt oder Brandunfälle zu vermeiden.
• Stellen Sie keine brennbaren Gegenstände in die Nähe des Kühlschranks, um Brände zu vermeiden.

- Der Kühlschrank ist für den Haushaltsgebrauch, wie z. B. die Lagerung von Lebensmitteln, bestimmt; er darf nicht für andere Zwecke, wie z. B. die Lagerung von Blut, Medikamenten oder biologischen Produkten usw., verwendet werden.

- Lagern Sie Bier, Getränke oder andere Flüssigkeiten, die sich in Flaschen oder geschlossenen Behältern befinden, nicht in der Gefrierkammer des Kühlschranks; andernfalls können die Flaschen oder geschlossenen Behälter durch das Einfrieren zerbrechen und Schäden verursachen.

1.6 Warnungen für Energie

1) Kühlgeräte arbeiten möglicherweise nicht konstant (Möglichkeit des Abtauens des Inhalts oder zu warme Temperatur im Gefriergutfach), wenn sie über einen längeren Zeitraum unterhalb des kalten Endes des Temperaturbereichs, für den das Kühlgerät ausgelegt ist, aufgestellt werden.
2) Die Tatsache, dass Brausegetränke nicht in Gefrierfächern oder -schränken für Lebensmittel oder in Fächern oder Schränken mit niedriger Temperatur aufbewahrt werden sollten, und dass einige Produkte wie Wassereis nicht zu kalt konsumiert werden sollten;
3) Die Notwendigkeit, die von den Lebensmittelherstellern empfohlene(n) Lagerzeit(en) für jede Art von Lebensmitteln und insbesondere für kommerziell tiefgefrorene Lebensmittel in Tiefkühltruhen und Tiefkühlkost-Lagerfächern oder -schränken nicht zu überschreiten;
4) Die Vorsichtsmaßnahmen, die notwendig sind, um einen unangemessenen Anstieg der Temperatur des Gefrierguts während des Auftauens des Kühlgeräts zu verhindern, wie z.B. das Einwickeln des Gefrierguts in mehrere Zeitungsschichten.
5) Die Tatsache, dass ein Temperaturanstieg des Gefrierguts während des manuellen Abtauens, der Wartung oder Reinigung die Haltbarkeit verkürzen könnte.
6) Die Notwendigkeit, dass bei Türen oder Deckeln, die mit Schlössern und Schlüsseln ausgestattet sind, die Schlüssel außerhalb der Reichweite von Kindern und nicht in der Nähe des Kühlgeräts aufbewahrt werden, um zu verhindern, dass Kinder darin eingeschlossen werden

1.7 Warnhinweise zur Entsorgung

Das für den Kühlschrank verwendete Kältemittel und das Cyclopentan-Schaummittel sind brennbar. Wenn der Kühlschrank verschrottet wird, muss er daher von jeder Feuerquelle ferngehalten und von einem speziellen Verwertungsunternehmen mit entsprechender Qualifikation verwertet werden, um Umweltschäden oder andere Schäden zu vermeiden.

Wenn der Kühlschrank verschrottet wird, demontieren Sie die Türen und entfernen Sie die Dichtung der Tür und der Einlegeböden; stellen Sie die Türen und Einlegeböden an einem geeigneten Ort auf, damit kein Kind eingeklemmt wird.

Korrekte Entsorgung dieses Produkts

Diese Kennzeichnung gibt an, dass dieses Produkt nicht mit anderen Haushaltsabfällen entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit durch unkontrollierte Abfallentsorgung zu vermeiden, recyceIn Sie diese verantwortungsvoll, um die nachhaltige Wiederverwendung von Materialressourcen zu fördern. Um Ihr gebrauchtes Gerät zurückzugeben, nutzen Sie bitte die Rückgabe- und Abholsysteme oder wenden Sie sich an den Händler, bei dem das Produkt gekauft wurde. Sie können dieses Produkt einem umweltgerechten Recycling zuführen.

2 Richtige Verwendung des Kühlschranks

2.1 Platzierung

• Entfernen Sie vor dem Gebrauch alle Verpackungsmaterialien, einschließlich Bodenpolster, Schaumstoffpolster und Klebebänder im Inneren des Kühlschranks; reißen Sie die Schutzfolie an den Türen und am Kühlkörper ab.
• Von Hitze fernhalten und direkte Sonneneinstrahlung vermeiden. Stellen Sie das Gefriergerät nicht an feuchte oder wässrige Orte, um Rost oder eine Verringerung der Isolierwirkung zu vermeiden.
• Stellen Sie den Kühlschrank nicht an feuchten Orten auf, die leicht mit Wasser bespritzt werden können, um die elektrischen Isolationseigenschaften des Kühlschranks nicht zu beeinträchtigen.

- Der Kühlschrank wird an einem gut belüfteten Ort in einem Innenraum aufgestellt; der Boden muss eben und stabil sein (drehen Sie das Rad nach links oder rechts, um es zu nivellieren, falls es instabil ist).

- Der obere Raum des Kühlschranks muss größer als 30 cm sein, und der Kühlschrank sollte mit einem freien Abstand von mehr als 10 cm an die Wand gestellt werden, um die Wärmeabfuhr zu erleichtern.

2.2 Nivellierfüße

1) Vorsichtsmaßnahmen vor dem Betrieb: Vor dem Betrieb von Zubehörteilen ist sicherzustellen, dass der Kühlschrank vom Stromnetz getrennt ist.

Vor dem Einstellen der Nivellierfüße sind Vorsichtsmaßnahmen zu treffen, um Personenschäden zu vermeiden.

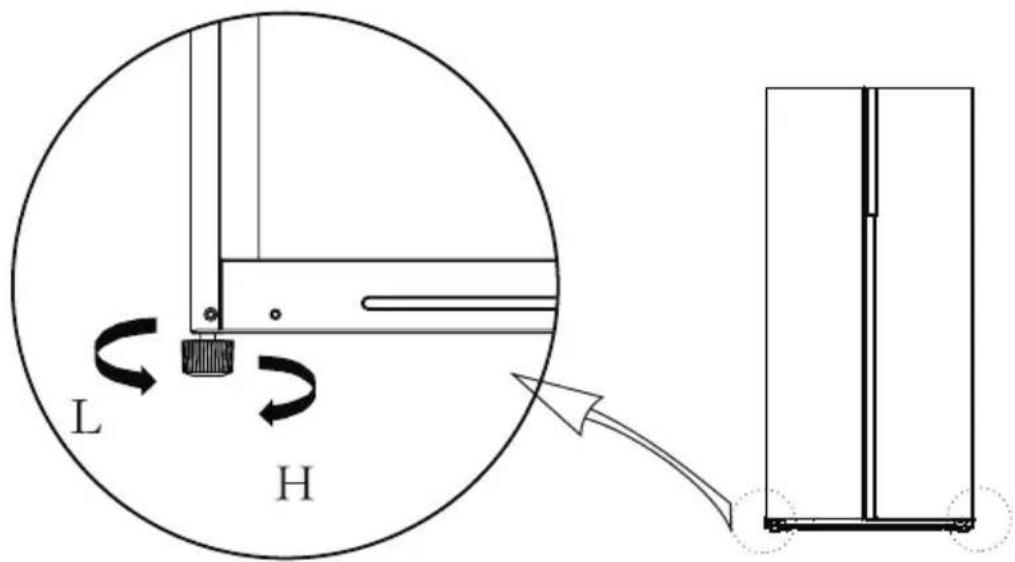

2) Schematische Darstellung der Nivellierfüße

(Das Bild oben dient nur als Referenz. Die tatsächliche Konfiguration hängt vom physischen Produkt oder von den Angaben des Händlers ab)

3) Abgleichverfahren:

a. Drehen Sie die Füße im Uhrzeigersinn, um den Kühlschrank anzuheben;
b. Drehen Sie die Füße gegen den Uhrzeigersinn, um den Kühlschrank abzusenken;
c. Stellen Sie den rechten und linken Fuß anhand der oben beschriebenen Verfahren auf eine horizontale Ebene ein.

2.3 Nivellierungstür

1) Vorsichtsmaßnahmen vor dem Betrieb:

Vor dem Betrieb von Zubehörteilen ist sicherzustellen, dass der Kühlschrank vom Stromnetz getrennt ist.

Vor dem Einstellen der Tür sind Vorkehrungen zu treffen, um Personenschäden zu vermeiden.

2) Schematische Darstellung der Nivellierung des Türkörpers

Liste der vom Anwender bereitzustellenden Werkzeuge
	Schraubenschlüssel

(Das Bild oben dient nur als Referenz. Die tatsächliche Konfiguration hängt vom physischen Produkt oder von den Angaben des Händlers ab)

Wenn die Kühlschranktür niedrig ist:

Öffnen Sie die Tür, lösen Sie mit einem Schraubenschlüssel die Kontermutter und drehen Sie die Einstellmutter gegen den Uhrzeigersinn, um die Höhe der Tür zu erhöhen. Wenn die Türen ausgerichtet sind, ziehen Sie dann die Sicherungsmutter durch Drehen gegen den Uhrzeigersinn fest.

Wenn die Kühlschranktür hoch steht:

Öffnen Sie die Tür, drehen Sie die Einstellmutter mit einem Schraubenschlüssel im Uhrzeigersinn, um die Höhe der Tür abzusenken. Wenn die Türen ausgerichtet sind, ziehen Sie dann die Sicherungsmutter durch Drehen gegen den Uhrzeigersinn fest.

2.4 Ändern der Beleuchtung

Der Austausch oder die Wartung der LED-Lampen soll durch den Hersteller, seinen Servicepartner oder eine ähnlich qualifizierte Person erfolgen.

2.5 Beginn der Nutzung

• Lassen Sie den Kühlschrank vor der ersten Inbetriebnahme eine halbe Stunde lang still stehen, bevor Sie ihn an die Stromversorgung anschließen.
• Bevor Sie frische oder gefrorene Lebensmittel einlegen, muss der Kühlschrank 2 bis 3 Stunden laufen, im Sommer bei hohen Umgebungstemperaturen über 4 Stunden.

• Genügend Platz zum bequemen Öffnen der Türen und Schubladen.
• Das obige Bild dient nur als Referenz. Die tatsächliche Konfiguration hängt von dem tatsächlichen Produkt oder der Aussage des Händlers ab.

2.6 Energiespartipps

• Das Gerät sollte im kühlsten Bereich des Raumes, entfernt von wärmeerzeugenden Geräten oder Heizungskanälen und außerhalb der direkten Sonneneinstrahlung aufgestellt werden.
• Lassen Sie heiße Speisen auf Raumtemperatur abkühlen, bevor Sie sie in das Gerät geben. Eine Überlastung des Geräts zwingt den Kompressor, länger zu laufen. Lebensmittel, die zu langsam einfrieren, können an Qualität verlieren oder verderben.
• Achten Sie darauf, dass Sie die Lebensmittel richtig einpacken und die Behälter trocken wischen, bevor Sie sie in das Gerät stellen. Dadurch wird der Frostaufbau im Inneren des Geräts verringert.
• Der Gerätelagerbehälter sollte nicht mit Aluminiumfolie, Wachspapier oder Papiertüchern ausgekleidet werden. Auskleidungen behindern die Kaltluftzirkulation und machen das Gerät weniger effizient.
• Organisieren und beschriften Sie Lebensmittel, um Türöffnungen und langes Suchen zu reduzieren. Nehmen Sie so viele Gegenstände wie nötig auf einmal heraus, und schließen Sie die Tür so schnell wie möglich.

3 Aufbau und Funktionen

3.1 Hauptkomponenten

(Gefrierkammer)

(Kühlkammer)

(Die Abbildung oben dient nur als Referenz. Die tatsächliche Konfiguration hängt vom physischen Produkt oder von den Angaben des Händlers ab)

Kühlkammer

• Die Kühlkammer eignet sich für die Lagerung einer Vielzahl von Obst, Gemüse, Getränken und anderen Lebensmitteln, die kurzfristig verbraucht werden, empfohlene Lagerzeit 3 Tage bis 5 Tage.
• Kochende Lebensmittel dürfen nicht in den Kühlraum gestellt werden, bevor sie auf Raumtemperatur abgekühlt sind.
• Es wird empfohlen, Lebensmittel zu verschließen, bevor sie in den Kühlschrank gestellt werden.
• Die Glaseinlegeböden können nach oben oder unten verstellt werden, um einen angemessenen Stauraum und eine einfache Nutzung zu ermöglichen.

Gefrierkammer

• Die Niedrigtemperatur-Gefrierkammer kann Lebensmittel lange frisch halten und wird hauptsächlich zur Lagerung von Tiefkühlkost und zur Eisherstellung verwendet.
• Die Gefrierkammer ist geeignet für die Lagerung von Fleisch, Fisch, Reisbällchen und anderen Lebensmitteln, die nicht kurzfristig verbraucht werden sollen.
• Fleischstücke sollten vorzugsweise in kleine Stücke geteilt werden, damit sie schnell einfrieren und leicht zugänglich sind. Bitte beachten Sie, dass die Lebensmittel innerhalb der Haltbarkeitsdauer verbraucht werden müssen.

Schubladen, Lebensmittelboxen, Regale usw., die entsprechend der Position im Bild oben angeordnet sind, sind am energieeffizientesten.

Hinweis: Nach dem ersten Einschalten der Stromversorgung kann die Lagerung von zu viel Lebensmitteln während des Betriebs den Gefriereffekt des Kühlschranks beeinträchtigen. Die gelagerten Lebensmittel dürfen den Luftauslass nicht verstopfen; Andernfalls wird der Gefriereffekt ebenfalls beeinträchtigt.

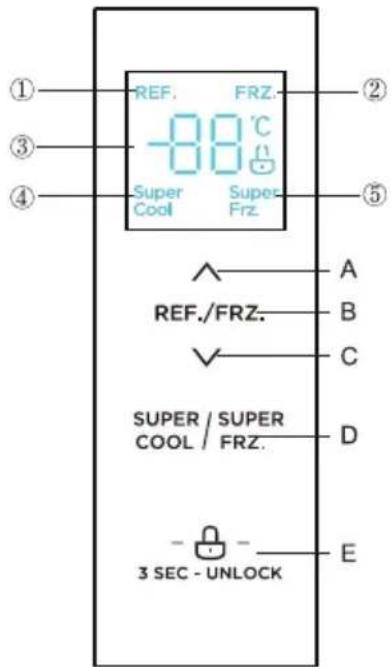

3.2 Funktionen

(Das Bild oben dient nur als Referenz. Die tatsächliche Konfiguration hängt vom physischen Produkt oder von den Angaben des Händlers ab)

1.Screen

① Symbol für Kühlen

② Symbol für Einfrieren

③ Symbol für Temperaturanzeige

④ Symbol für Superkühlen

⑤ Symbol für Supergefrieren

2. Steuertasten

A. Temperaturerhöhungstaste B. Temperaturzonenwahltaste C. Temperaturabwärtstaste D. Superkühl-/Tiefkühltaste E. Ver-/Entriegelungstaste

3. Betriebsanleitung

1) Anzeige

Wenn Sie den Kühlschrank mit Strom versorgen, wird der Bildschirm für 3 Sekunden vollständig angezeigt. In der Zwischenzeit ertönt die Startglocke und dann geht der Bildschirm in die normale Anzeige des Betriebs über.

Bei der ersten Benutzung des Kühlschranks ist die voreingestellte Temperatur der Kühlkammer und der Gefrierkammer auf 5 °C/-18 °C eingestellt.

Beim Auftreten des Fehlers zeigt das Display den Fehlercode an (siehe nächste Seite); im Normalbetrieb zeigt das Display die eingestellte Temperatur der Kühlkammer bzw. Gefrierkammer an.

Wenn unter normalen Umständen innerhalb von 30 Sekunden keine Betätigung am Anzeigefeld oder beim Öffnen der Tür erfolgt, wird die Anzeige gesperrt und der Status erlischt.

2) Sperren/Entsperren

Drücken Sie im entsperrten Zustand die Sperrtaste 3 Sekunden lang, um in den Sperrzustand zu gelangen,

Das Logo leuchtet auf und der Summer ertönt. Das bedeutet, dass das Anzeigefeld gesperrt ist und die Tastenbedienung zu diesem Zeitpunkt nicht möglich ist;

Drücken Sie im gesperrten Zustand die Sperrtaste 3 Sekunden lang, um in den entsperrten Zustand zu gelangen,

Das Logo leuchtet auf und der Summer ertönt. Das bedeutet, dass das Anzeigefeld entsperrt ist

und die Tastenbedienung jetzt möglich ist;

3) Temperatureinstellung der Kühlkammer

Drücken Sie die TemperaturzonenwahltasteREF./FRZ., um die Einstelltemperaturzone der Kühlkammer zu wählen, das Symbol REF. leuchtet auf, und drücken Sie dann oder , um die Einstelltemperatur der Kühlkammer einzustellen.

Der Temperatureinstellbereich für die Kühlkammer beträgt 2 °C - 8 °C.

4) Temperatureinstellung der Gefrierkammer

Drücken Sie die TemperaturzonenwahltasteREUFPZ um die Einstelltemperaturzone der

Gefrierkammer zu wählen, das Symbol FRZ. leuchtet auf, und drücken Sie dann oder, um die Einstelltemperatur der Gefrierkammer einzustellen. Der Temperatureinstellbereich für die Kühlkammer beträgt -24 °C -16 °C.

5) Modus-Einstellung

Wenn der Superkühlmodus eingestellt ist, wird die Temperatur der Kühlkammer automatisch auf 2 °C eingestellt, die längste Betriebszeit dieses Modus beträgt 6 Stunden.

Wenn Sie den Superkühlmodus SUPER COMERlassen, kehrt die Temperatur der Kühlkammer automatisch auf die vor dem Superkühlmodus eingestellte Temperatur zurück.

Wenn der Supergefriermodus eingestellt ist, wird die Temperatur der Gefrierkammer automatisch auf -24 °C eingestellt und nach 24 Betriebsstunden verlassen.

Wenn Sie den Supergefriermodus SUPERFR verlassen, kehrt die Temperatur der Gefrierkammer automatisch auf die vor dem Supergefriermodus eingestellte Temperatur zurück.

Nach IEC62552: 2007, die Testbedingung wie folgt: Starten Sie den Supergefriermodus im Voraus, und warten Sie, wenn der Kühlschrank in die automatische Abtauung übergeht, und legen Sie dann die Gefrierlast an.

Die maximale Abtauzeit beträgt 72 Stunden und die minimale 12 Stunden bei 32 °C.

Empfohlene Einstellung: Kühlkammer 4 °C, Gefrierkammer -18 °C.

6) Speicherung bei Stromausfall

Im Falle eines Stromausfalls wird der sofortige Betriebszustand gesperrt und aufrechterhalten, bis er wieder eingeschaltet wird.

7) Störungsanzeige

Die folgenden Warnungen, die auf dem Display erscheinen, weisen auf entsprechende Störungen des Kühlschranks hin. Obwohl der Kühlschrank immer noch eine Kältespeicherfunktion hat, sollte sich der Benutzer bei folgenden Fehlern an den Wartungsspezialisten wenden, um den optimalen Betrieb des Geräts sicherzustellen.

Fehlercode Fehler	beschreibung
E1 Fehler des	Temperatursensors der Kühlkammer
E2 Fehler des	Temperatursensors des Gefrierfach
E5 Fehler im	Erkennungskreis des Abtaufühlers für das Einfrieren
E6 Kommunikationsfehler
E7 Schaltkreis	fehler bei der Temperaturerfassung

4 Wartung und Pflege des Kühlschranks

4.1 Gesamtreinigung

• Staub hinter dem Kühlschrank und auf dem Boden muss rechtzeitig gereinigt werden, um die Kühlwirkung zu verbessern und Energie zu sparen.
• Prüfen Sie die Türdichtung regelmäßig, um sicherzustellen, dass keine Ablagerungen vorhanden sind. Reinigen Sie die Türdichtung mit einem weichen, mit Seifenlauge oder verdünntem Reinigungsmittel angefeuchteten Tuch.
• Der Innenraum des Kühlschranks sollte regelmäßig gereinigt werden, um Geruchsbildung zu vermeiden.

- Bitte schalten Sie den Strom aus, bevor Sie den Innenraum reinigen, entfernen Sie alle Lebensmittel, Getränke, Regale, Schubladen usw.

- Verwenden Sie ein weiches Tuch oder einen Schwamm, um die Innenseite des Kühlschranks mit zwei Esslöffeln Backpulver und einem Liter warmem Wasser zu reinigen. Anschließend mit Wasser abspülen und abwischen. Öffnen Sie nach der Reinigung die Tür und lassen Sie sie an der Luft trocknen, bevor Sie das Gerät wieder einschalten.

- Für Bereiche, die im Kühlschrank schwer zu reinigen sind (wie schmale Sandwiches, Zwischenräume oder Ecken), wird empfohlen, sie regelmäßig mit einem weichen Lappen, einer weichen Bürste usw. abzuwischen und bei Bedarf mit einigen Hilfswerkzeugen (wie z.B. dünnen Stäbchen) zu kombinieren, um sicherzustellen, dass sich in diesen Bereichen keine Verunreinigungen oder Bakterien ansammeln.

- Verwenden Sie keine Seife, Reinigungsmittel, Scheuerpulver, Sprühreiniger usw., da diese Gerüche im Inneren des Kühlschranks oder verunreinigte Lebensmittel verursachen können.

- Reinigen Sie den Flaschenrahmen, die Einlegeböden und Schubladen mit einem weichen, mit Seifenwasser oder verdünntem Reinigungsmittel angefeuchteten Tuch. Mit einem weichen Tuch abtrocknen oder natürlich trocknen.

- Wischen Sie die Außenfläche des Kühlschranks mit einem weichen Tuch ab, das mit Seifenwasser, Spülmittel usw. angefeuchtet wurde, und wischen Sie anschließend trocken.

- Verwenden Sie keine harten Bürsten, keine sauberen Stahlkugeln, keine Drahtbürsten, keine Scheuermittel (z. B. Zahnpasta), keine organischen Lösungsmittel (z. B. Alkohol, Aceton, Bananenöl usw.), kein kochendes Wasser, keine säurehaltigen oder alkalischen Gegenstände, die die Kühleroberfläche und das Innere beschädigen können. Kochendes Wasser und organische Lösungsmittel wie z. B. Benzol können Kunststoffteile verformen oder beschädigen.

- Spülen Sie bei der Reinigung nicht direkt mit Wasser oder anderen Flüssigkeiten, um Kurzschlüsse zu vermeiden oder die elektrische Isolierung nach dem Eintauchen zu beeinträchtigen.

Bitte ziehen Sie den Kühlschrank zum Abtauen und Reinigen aus der Steckdose.

4.2 Reinigung der Türwanne

• Entsprechend dem Richtungspfeil in der Abbildung unten drücken Sie das Tablett mit beiden Händen zusammen und schieben es nach oben, dann können Sie es herausnehmen.
• Nach dem Waschen des herausgenommenen Tabletts können Sie dessen Einbauhöhe nach Ihren Wünschen einstellen.
• Zur Reinigung werden weiche Handtücher oder ein in Wasser getauchter Schwamm und nicht ätzende Neutralreiniger empfohlen. Das Gefriergerät muss abschließend mit sauberem Wasser und einem trockenen Tuch gereinigt werden. Öffnen Sie die Tür zur natürlichen Trocknung, bevor Sie das Gerät einschalten.
• Verwenden Sie zum Reinigen des Kühlschranks keine harten Bürsten, Stahlkugeln, Drahtbürsten, Scheuermittel wie Zahnpasta, organische Lösungsmittel (wie Alkohol, Aceton, Bananenöl usw.), kochendes Wasser, Säuren oder Laugen, da dies die Oberfläche und das Innere des Kühlschranks beschädigen kann.

(Das Bild oben dient nur als Referenz. Die tatsächliche Konfiguration hängt vom physischen Produkt oder von den Angaben des Händlers ab)

4.3 Reinigung der Glasablage

• Da der innerste Teil der Kühlschrankauskleidung, an dem die Einlegeböden anliegen, eine Rücklaufsperre hat, sollten Sie die Einlegeböden nach oben anheben, dann können Sie ii herausnehmen.
• Stellen Sie die Einlegeböden je nach Bedarf ein oder reinigen Sie sie. Zur Reinigung werden weiche Handtücher oder ein in Wasser getauchter Schwamm und nicht ätzende Neutralreiniger empfohlen. Das Gefriergerät muss abschließend mit sauberem Wasser und einem trockenen Tuch gereinigt werden. Öffnen Sie die Tür zur natürlichen Trocknung, bevor Sie das Gerät einschalten.

Verwenden Sie zum Reinigen des Kühlschranks keine harten Bürsten, Stahlkugeln, Drahtbürsten, Scheuermittel wie Zahnpasta, organische Lösungsmittel (wie Alkohol, Aceton, Bananenöl usw.), kochendes Wasser, Säuren oder Laugen, da dies die Oberfläche und das Innere des Kühlschranks beschädigen kann.

(Das Bild oben dient nur als Referenz. Die tatsächliche Konfiguration hängt vom physischen Produkt oder von den Angaben des Händlers ab)

4.4 Abtauen

- Der Kühlschrank ist nach dem Luftkühlungsprinzip aufgebaut und verfügt daher über eine automatische Abtaufunktion. Frost, der sich durch den Wechsel der Jahreszeit oder der Temperatur gebildet hat, kann auch manuell entfernt werden, indem das Gerät von der Stromversorgung getrennt wird oder mit einem trockenen Tuch abgewischt wird.

4.5 Außer Betrieb

• Stromausfall: Im Falle eines Stromausfalls, auch im Sommer, können Lebensmittel im Gerät mehrere Stunden aufbewahrt werden; während des Stromausfalls werden die Zeiten für das Öffnen der Tür reduziert, und es dürfen keine frischen Lebensmittel mehr in das Gerät gegeben werden.
• Langjähriger Nichtgebrauch: Das Gerät ist auszustecken und dann zu reinigen; anschließend sind die Türen offen zu lassen, um Geruch zu vermeiden.
• Umziehen: Bevor der Kühlschrank bewegt wird, nehmen Sie alle Gegenstände aus dem Inneren heraus, fixieren Sie die Glastrennwände, den Gemüsehalter, die Gefrierraumschubladen usw. mit Klebeband und erleichtern Sie die Nivellierfüße; schließen Sie die Türen und fixieren Sie sie mit Klebeband. Während des Transports darf das Gerät nicht auf den Kopf oder in die Waagerechte gelegt oder erschüttert werden; die Neigung während des Transports darf nicht mehr als 45° betragen.

Das Gerät muss kontinuierlich laufen, sobald es gestartet ist. Generell darf der Betrieb des Geräts nicht unterbrochen werden, da sonst die Lebensdauer beeinträchtigt werden kann

5 Fehlersuche

5.1 Sie können versuchen, die folgenden einfachen Aufgaben selbst zu lösen.

Wenn sie nicht gelöst werden können, wenden Sie sich bitte an den Kundendienst.

Fehlgeschlagene Operation	Prüfen Sie, ob das Gerät an die Stromversorgung angeschlossen ist oderOb der Stecker in gutem Kontakt istPrüfen Sie, ob die Spannung zu niedrig istPrüfen Sie, ob ein Stromausfall vorliegt oder Teilstromkreise ausgelöst haben
Geruch	Geruchsintensive Lebensmittel müssen leicht eingewickelt werdenPrüfen Sie, ob verdorbene Lebensmittel vorhanden sindReinigen Sie das Innere des Kühlschranks
Langfristiger Betrieb des Kompressors	Ein langer Betrieb des Kühlschranks ist im Sommer normal wenn die Umgebungstemperatur hoch istEs ist nicht empfehlenswert, zu viele Lebensmittel gleichzeitig im Gerät zu haben Die Lebensmittel müssen abkühlen, bevor sie in das Gerät gegeben werdenDie Türen werden zu häufig geöffnet
Licht leuchtet nicht	Prüfen Sie, ob der Kühlschrank an das Stromnetz angeschlossen ist undob das Beleuchtungslicht beschädigt istLassen Sie die Leuchte durch einen Fachmann austauschen
Türen lassen sich nicht richtig schließen	Die Tür ist durch Lebensmittelpakete verklemmtZu viel Nahrung wird platziertDer Kühlschrank ist gekippt
Lautes Geräusch	Prüfen Sie, ob der Boden eben ist und ob der Kühlschrank stabil stehtPrüfen Sie, ob das Zubehör an den richtigen Stellen angebracht ist
Türdichtung ist nicht dicht	Fremdkörper auf der Türdichtung entfernenErhitzen Sie die Türdichtung und kühlen Sie sie anschließend zur Wiederherstellung ab(oder mit einem elektrischen Fön blasen oder ein heißes Handtuch zum Erwärmen verwenden)
Wasserwanne läuft über	Es befinden sich zu viele Lebensmittel in der Kammer oder die gelagerten Lebensmittel enthalten zu viel Wasser, was zu einem starken Abtauen führtDie Türen sind nicht richtig geschlossen, was zu Vereisung durch Lufteintritt und erhöhter Wasserbildung durch Abtauen führt
Heißes Gehäuse	Wärmeabgabe des eingebauten Verflüssigers über das Gehäuse, was normal istWenn das Gehäuse durch hohe Umgebungstemperatur, Lagerung von zu vielen Lebensmitteln oder Abschalten des Kompressors heiß wird, sorgen Sie für eine gute Belüftung, um die Wärmeabfuhr zu erleichtern
Oberflächenkondensation	Kondenswasserbildung an der Außenfläche und den Türdichtungen des Kühlschranks ist normal, wenn die Umgebungsfeuchtigkeit zu hoch ist. Wischen Sie das Kondensat einfach mit einem sauberen Handtuch ab.
Abnormales Rauschen	Buzz: Der Kompressor kann während des Betriebs Brummgeräusche erzeugen, die besonders beim Start oder Stopp laut sind. Dies ist normal.Knarren: Im Inneren des Geräts fließendes Kältemittel kann ein Knarren erzeugen, was normal ist.

6 Parameter

6.1 Technische Parameter

Modell
Produkt-Kategorie
Volumen des Frischhaltefachs für Lebensmittel
Gefriergut-Lagermenge
Lagertemperatur
Stromverbrauch
Ein-Stern-Fachvolumen (L)
Zwei-Sterne-Fachvolumen (L)
Drei-Sterne-Fachvolumen (L)
Vier-Sterne-Fachvolumen (L)
Energieverbrauch__ kWh pro Jahr, basierend auf Standardtestergebnissen für 24 Stunden.
Kategorie Haushaltsgeräte
Energie-Einstufung
EU-Umweltzeichen
Abtauung Typ
Klima Klasse
Frischhaltefach (frostfrei) („JA“ oder „Nein“ oder „/“)
Gefriergulfach (frostfrei) („JA“ oder „Nein“ oder „/“)
Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur zwischen _°C und _°C vorgesehen
Luftschall Geräusche
Temperaturanstiegszeit
Gefrierkapazität
Nennspannung
Nennstrom
Gesamtabmessung (H x B x T)
Abmessungen des Geräts (H X B X T)
Gesamt-Brutto-Volumen (L)
Gesamtes Speichervolumen (L)
Gesamtvolumen (L)
Nettogewicht (kg)

Tabelle 1 Klimaklassen

Klasse Symbol		Umgebungstemperaturbereich °C
Erweiterte Temperierung	SN + 10 bis	+ 32
Temperiert N + 16 bis	+ 32
Subtropisch ST + 16 bis	+ 38
Tropisch T + 16 bis	+ 43

Erweiterte Temperierung: Dieses Kühlgerät ist für den Einsatz bei

Umgebungstemperaturen von 10 °C bis 32 °C vorgesehen;

gemäßigt: Dieses Kühlgerät ist für den Einsatz bei Umgebungstemperaturen von 16 °C bis 32 °C vorgesehen;

Subtropisch: Dieses Kühlgerät ist für den Einsatz bei Umgebungstemperaturen von 16°C bis 38 °C vorgesehen;

Tropisch: Dieses Kühlgerät ist für den Einsatz bei Umgebungstemperaturen von 16 °C bis 43 °C vorgesehen;

Speziell für die neuen europäischen Normen:

Die bestellten Teile in der folgenden Tabelle können von channel__ bezogen werden:

Bestellter Teil Bereitgestellt von		Minimaler Zeitbedarf für die Bereitstellung
Thermostatte Professionelles Wartungspersonal		Mindestens 7 Jahre nach Markteinführung des letzten Modells
Temperatursensoren	Professionelles Wartungspersonal	Mindestens 7 Jahre nach Markteinführung des letzten Modells
Leiterplatten Professionelles Wartungspersonal		Mindestens 7 Jahre nach Markteinführung des letzten Modells
Lichtquellen Professionelles Wartungspersonal		Mindestens 7 Jahre nach Markteinführung des letzten Modells
Türgriffe	Professionelle Reparateure und Endverbraucher	Mindestens 7 Jahre nach Markteinführung des letzten Modells
Türscharniere	Professionelle Reparateure und Endverbraucher	Mindestens 7 Jahre nach Markteinführung des letzten Modells
Tabletts	Professionelle Reparateure und Endverbraucher	Mindestens 7 Jahre nach Markteinführung des letzten Modells
Körbe	Professionelle Reparateure und Endverbraucher	Mindestens 7 Jahre nach Markteinführung des letzten Modells
Türdichtungen	Professionelle Reparateure und Endverbraucher	Mindestens 10 Jahre nach Markteinführung des letzten Modells

Der kürzeste Zeitraum für die Bereitstellung von Ersatzteilen nach dem Verkauf ist

Lieber Kunde

1. Wenn Sie das Produkt zurückgeben oder ersetzen möchten, wenden Sie sich bitte an das Geschäft, in dem Sie es gekauft haben.

(Denken Sie daran, die Kaufrechnung mitzubringen)

1. Wenn Ihr Produkt kaputt geht und repariert werden muss, wenden Sie sich bitte an den Kundendienst.

Telefon:

E-Mail Adresse:

Midea

FRIGORÍFICO

Lado a Lado
