BEDIENUNGSANLEITUNG IAN 046701 FLORABEST

© AT Montage- und Betriebsanleitung

1226L5

12815,11-10 45174160 2011a

Montage- und Betriebsanleitung "Kugelgrill"

Vorwort

Bevor Sie den hochwertigen Florabest Grill in Betrieb nehmen, lesen Sie bitte diese Montage- und Betriebsanleitung sorgfältig durch.

Sie werden schnell feststellen:

Aufbau und Handhabung sind leicht und einfach.

Bestimmungsgemäße Verwendung

Der Grill darf ausschließlich nur für die Zubereitung von grillbaren Speisen eingesetzt werden. Es müssen dabei alle Vorgaben dieser Anleitung eingehalten werden.

Nur für den privaten Gebrauch!

Sicherer Betrieb des Grillgerätes

Vor Erstgebrauch muss der Grill ca. 30 Minuten aufgeheizt werden.

Allgemeine Sicherheitshinweise

WARNUNG vor Verbrennung!

→Der Grill muss während des Betriebes auf einem stabilem und festem Untergrund stehen, da er sonst umkippen kann.

→Bewegen Sie den Grill nicht während des Betriebes, da er sonst umkippen kann.

→ Tragen Sie beim Grillen Grillhandschuhe oder benutzen Sie eine Grillzange.

→ Lassen Sie den Grill vor dem Reinigen völlig abkühlen.

⇒Zum Anzünden oder Wiederanzünden keinen Spiritus oder Benzin verwenden! Es kann sonst durch Verpuffungen zu unkontrollierbaren Hitzeentwicklungen kommen. Nur geprüfte Anzündungshilfen zum Grillen, wie z.B. DIN-Feststoffanzünder, verwenden!

⇒ Verwenden Sie niemals Wasser zum Löschen der Holzkohle.

WARNUNG vor Erstickung!

Nicht in geschlossenen Räumen benutzen, oder auf überdachten Flächen.

GEFAHR für Kinder, geistig-körperlich erte Menschen und Haustiere!

→Lassen Sie den heißen Grill nie unbeaufsichtigt. Kinder, geistig-körperlich behinderte Menschen und Haustiere fernhalten.

Montage vorbereiten

1. Lesen Sie bitte die Montageanleitung sorgfältig durch und befolgen Sie die Sicherheitshinweise.
2. Nehmen Sie sich ausreichend Zeit für den Zusammenbau.
3. Schaffen Sie zuvor eine ebene Arbeitsfläche von etwa zwei bis drei Quadratmetern.
4. Entnehmen Sie das Gerät der Verpackung!
5. Legen Sie sich die Teile und das benötigte Werkzeug in Griffnähe bereit.
6. Überprüfen Sie bitte anhand der nachstehenden Liste und Zeichnung die Vollständigkeit der Einzelteile.

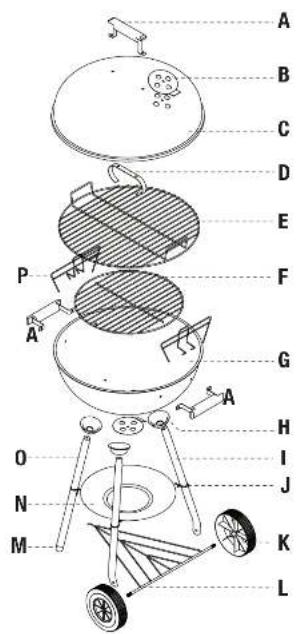

Einzelteilliste

Bezeichnung Anz.

A:	Handgriff	3
B:	Lüftungsscheibe	2
C:	Haube	1
D:	Haubenhalter	1
E:	Grillrost	1
F:	Kohlerost	1
G:	Feuerschüssel	1
H:	Stativverstärkung	3
I:	Radstativ	2
J:	Ascheauffangblechhalter	3
K:	Rad	2
L:	Drahtablage	1
M:	Stativkappe (vormontiert)	1
N:	Ascheauffangblech	1
O:	Standstativ	1
P:	Kohleteiler	2

Technische Daten

Aufbaumaß: ca. 57 x 86 x 48 cm

Rost: ca. ∅44 cm

Gewicht: ca. 5,7 kg

Fassungsvermögen: ca. 1,5 kg

Benötigtes Werkzeug

	Kreuzschraubendreher
	Maulschlüssel7mm, 10mm und 13mm

Verbindungselemente

						[06KA]
M6x303x	M4x102x	M6x106x	∅4,22x	∅6,4x∅126x	∅6,4x∅183x	M42x	M66x	M82x	∅8x∅182x

Montage durchführen

VORSICHT!

Die Schraubenköpfe sollten zu Ihrer Sicherheit immer nach außen zeigen, da es sonst zu Verletzungen kommt.

Ziehen Sie erst nach Beendigung der Montage alle Schraubverbindungen fest an, sonst kommt es zu unerwünschten Material-Spannungen.

1. Stecken Sie über jedes obere Stativende (I + O) einen Ascheauffangblechhalter (J) und eine Stativverstärkung (H). Montieren Sie die Stative (I + O) in der abgebildeten Anordnung an die Feuerschüssel (G). Verwenden Sie die M6x30 Schrauben und Unterlegscheiben ∅6,4x∅18.
2. Hängen Sie die vordere Nase der Drahtablage (L) in die untere Bohrung des Standstatives (O). Führen Sie die Enden der Drahtablage (L) durch die unteren Bohrungen in den Stativen (I). Montieren Sie die Räder (K) mittels der Unterlegscheiben ∅8x∅18 und Stoppmuttern M8 an die Enden der Drahtablage (L).
3. Verschrauben Sie zwei der Handgriffe (A) an der Feuerschüssel (G) mittels der M6x10 Schrauben, Unterlegscheiben ∅6,4x∅12 und Muttern M6. Der Haubenhalter (D) wird an der Innenseite der Haube (C) mittels M6x10 Schrauben, Unterlegscheiben ∅6,4x∅12 und Muttern M6 mit dem Handgriff (A) befestigt.

4. Befestigen Sie die Lüftungsscheiben (B) mit M4x10 Schrauben, Unterlegscheiben ∅4,2 und Muttern M4 von außen an der Feuerschüssel (G) und an der Haube (C).

5. Klemmen Sie das Ascheauffangblech (N) in die Ascheauffangblechhalter (J) zwischen den Stativen (I + 0).

6. Setzen Sie den Kohlerost (F) und den Grillrost (E) in die Feuerschüssel (G) ein. Bei Bedarf setzen Sie die Kohleteiler (P) auf den Kohlerost (F).
7. Klemmen Sie das Ascheauffangblech (N) in die Ascheauffangblechhalter (J) zwischen den Stativen (I + 0).
8. Setzen Sie den Kohlerost (F) und den Grillrost (E) in die Feuerschüssel (G) ein. Bei Bedarf setzen Sie die Kohleteiler (P) auf den Kohlerost (F).

Beachten Sie auch die Hinweise auf den Folgeseiten.

WARNUNG!

Der Grill muss während des Betriebes auf einem stabilem und festem Untergrund stehen, da er sonst umkippen kann.

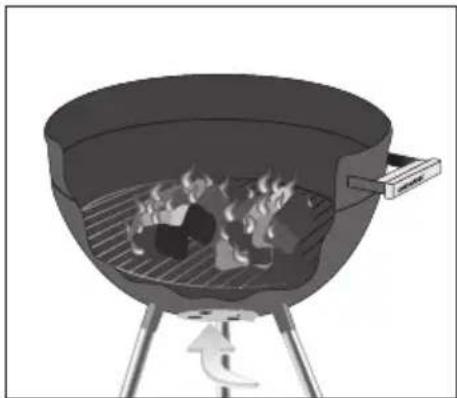

Direktes Grillen

Die wohl bekannteste und am meisten angewandte Methode.

Unter direktem Grillen versteht man das Garen des Grillgutes in unmittelbarer, waagerechter Lage über der Wärmequelle (Holzkohlenglut, Gasbrenner, Elektroheizelement). Die Wirkung der Wärmestrahlung auf das Grillgut ist bei dieser traditionellen Methode am stärksten und hält die Garzeit niedrig (Kurzgebratenes).

Kugel- und Haubengrills verfügen zusätzlich über einen Haubendeckel, sowie Lüftungsschieber in Haube und Kohlebecken. Mit geschlossener Haube und geöffnetem Zustand der Lüftungsschieber kann die Garzeit weiter verkürzt werden; gleichzeitig kommt das Holzkohlearoma noch stärker zur Geltung.

Allerdings besteht beim ungeschützten, direkten Grillen auch immer die Möglichkeit, dass vom Grillgut abtropfendes Fett oder Marinade in die Wärmequelle gelangt und dort verbrennt.

Im Falle von stark fettigem oder mariniertem Grillgut empfiehlt sich der Einsatz einer Grillschale aus Aluminium oder besser aus emailliertem Stahlblech.

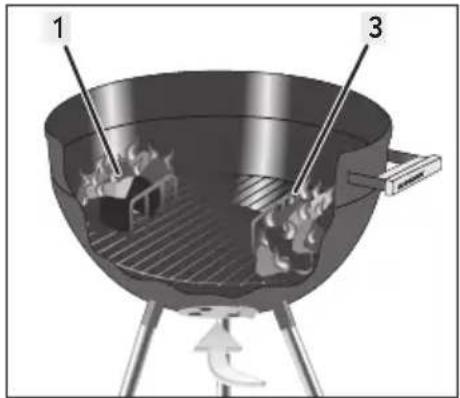

Um die Feuerschüssel für das indirekte Grillen vorzubereiten, werden die sogenannten Kohleteiler (P) (meist Gitterwände aus Draht) in die dafür vorgesehenen Halterungen des Behälters bzw. auf den im Behälter liegenden Kohlerost gesetzt. Somit wird die Feuerschüssel in drei Zonen unterteilt: Zone 1 und 3 sind die Zwischenräume zwischen Kohleteiler (P) und Seitenwand des Brennstoffbehälters.

Zone 2 ist der Raum zwischen den Kohleteilern (P). Dieser Raum bleibt frei. Hier können Sie ggf. eine Tropfschale oder einen Teller zum Auffangen des herabtropfenden Fettes plazieren. Die Zonen 1 und 3 werden mit Brennstoff befüllt und dieser gemäß der Zündanleitung entzündet. Sobald der optimale Glutzustand erreicht ist, kann mit dem indirekten Grillen begonnen werden.

Der oberhalb der Glut liegende Grillrost ist meist so ausgebildet, dass über den Zonen 1 und 3 noch Platz zum direkten Grillen bleibt, sodass beide Varianten gleichzeitig betrieben werden können. Zum langsamen und schonenden, indirekten Grillen benötigen Sie immer eine Haube. Mit dieser wird die Feuerschüssel abgedeckt und somit ein geschlossener Garungsraum gebildet.

Die Lüftungsschieber am Boden der Feuerschüssel und an der Oberseite der Haube müssen beim indirekten Grillen zwecks Sauerstoffzufuhr geöffnet sein. So wirkt der Garungsraum prinzipiell wie ein Umluftherd. Die Garungszeit ist beim indirekten Grillen natürlich deutlich länger als beim direkten Grillen. Ein Wenden des Grillgutes und somit ein häufiges Öffnen der Haube ist aber nicht notwendig, da die Wärmezufuhr von allen Seiten erfolgt.

Anzünden des Brennstoffes

WARNUNG vor Verbrennung!

Beim Anzünden mit Benzin oder Spiritus kann es durch Verpuffungen zu unkontrollierbaren Hitzeentwicklungen kommen. Benutzen Sie nur ungefährliche Verbrennungsmaterialien, wie z.B. Feststoffanzünder. Der Grill muss während des Betriebes stabil auf festem Untergrund stehen.

1. Verwenden Sie Qualitätserzeugnisse von DIN, wie DIN-Holzkohle, DIN-Briketts und DIN-Feststoffanzünder.
2. Schichten Sie einen Teil der Holzkohle bzw. Briketts auf dem Kohlerost (F) auf. Beim indirekten Grillen befüllen Sie den Zwischenraum zwischen Kohleteiler (P) und Feuerschüsselwand (G) mit Brennstoff. Der Raum zwischen den Kohleteilern(P) bleibt beim indirekten Grillen frei.
3. Zünden Sie ein bis zwei Feststoffanzünder mit einem Streichholz an. Legen Sie diese auf die vorhandene Schicht Holzkohle bzw. Briketts.
4. Lassen Sie die Feststoffanzünder 2 bis 4 Minuten brennen. Füllen Sie danach die Feuerschüssel (G) langsam mit Holzkohle bzw. Briketts.
5. Nach ca. 15 bis 20 Minuten zeigt sich weiße Asche auf dem Brenngut. Der optimale Glutzustand ist erreicht. Verteilen Sie das Brenngut, mit einem geeigneten Metall-Werkzeug, gleichmäßig in der Feuerschüssel (G).
6. Hängen Sie den eingefetteten Grillrost ein und beginnen Sie mit dem Grillen.

Reinigung / Pflege

WARNUNG vor Verbrennung!

Lassen Sie den Grill vor dem Reinigen völlig abkühlen. Benutzen Sie niemals Wasser, um den heißen Grill abzuschrecken. Es kommt sonst zu Verbrennungen und Verbrühungen.

Zur Erhaltung des schönen Aussehens ist natürlich eine gelegentliche Reinigung erforderlich. Verwenden Sie kein Scheuermittel.

1. Für die normale Reinigung reicht ein Spültuch und Wasser mit einem handelsüblichen Spülmittel.
2. Sind die emaillierten Teile stärker beschmutzt, verwenden Sie einen handelsüblichen Emailreiniger (Backofenreiniger). Beachten Sie die Anweisung des Herstellers des anzuwendenden Mittels.
3. Reinigen Sie den Grillrost mit Spülmittel und einem rostfreiem Putzkissen.

Umwelthinweise & Entsorgungsmaßnahmen

Achten Sie auf Sauberkeit beim Umgang mit dem Grill und bei der Entsorgung von Reststoffen. Entsorgen Sie den Restabfall grundsätzlich nur in dafür vorgesehene Gefäße aus Metall bzw. nichtbrennbaren Materialien. Es gelten die örtlichen Bestimmungen für die Entsorgung.

Gewährleistung

Wir übernehmen die Gewährleistung für den Grill für die Dauer von drei Jahren ab Kaufdatum. Die Gewährleistung umfasst Verarbeitungsmängel und fehlerhafte Teile; sie erstreckt sich auf den Ersatz dieser Teile. Kosten für Fracht, Montage, Ersatz verschlissener Teile und sonstiges sind nicht Bestandteil der Gewährleistung. Sie erlischt bei falscher Handhabung und wenn eigenmächtige Veränderungen, gleich welcher Art, am Grill vorgenommen wurden.
