Park Ranger - Chaise de travail mobile Waldbeck - Kostenlose Bedienungsanleitung

Produkttyp	Gartentraktor Scoot / Arbeitssitz
Marke	Waldbeck
Modell	Park Ranger
max. Belastbarkeit (Sitz)	400 lbs (181 kg)
max. Belastbarkeit (Kunststoffschale)	5 lbs (2,3 kg)
Sitzeigenschaften	360° drehbar, höhenverstellbar durch Drehen der Sitzsäule
Sitzhöhenverstellung	Sitz im Uhrzeigersinn drehen zum Absenken, gegen den Uhrzeigersinn zum Anheben
Griffart	Auszugbar zum Ziehen, einschiebbar als Handgriff; 3 Positionen
Reifentyp	Luftreifen (luftgefüllt), Ventilschaft zeigt nach außen
maximaler Reifendruck	30 psi
Rahmenmaterial	Stahl
Schalenmaterial	Kunststoff
Schaleneigenschaften	Vorgebohrte Ablauflöcher zur Rostvermeidung
Korb enthalten	Ja, hinterer Aufbewahrungskorb
Montage erforderlich	Ja, vollständige Montage erforderlich
Empfohlenes Werkzeug	Großer Schlitzschraubendreher, 12 Zoll Schraubenschlüssel oder verstellbarer Schraubenschlüssel, verstellbare Mehrzange
Sicherheitshinweise	Nicht für Kinder; max. 400 lbs Sitzbelastung; max. 5 lbs Schalenbelastung; nicht an Steigungen verwenden; Reifen nicht überfüllen; nicht verwenden, wenn beschädigt
Hersteller	Chal-Tec GmbH, Wallstr. 16 10179 Berlin, Deutschland

Häufig gestellte Fragen - Park Ranger Waldbeck

Wie schwierig ist die Montage des Waldbeck Park Ranger?

Die Montage erfordert grundlegende mechanische Fähigkeiten und Werkzeuge: einen großen Schlitzschraubendreher, einen 12-Zoll-Schraubenschlüssel und eine verstellbare Mehrzange. Der Vorgang umfasst das Anbringen der Räder, des Griffs, des Sitzes, der Schale und des Korbs. Befolgen Sie die Schritt-für-Schritt-Anleitung im Handbuch.

Was ist der maximale Reifendruck für den Park Ranger?

Der maximale Reifendruck beträgt 30 psi. Nicht überfüllen. Vor Gebrauch immer den Druck prüfen und für einen sicheren Betrieb auf oder knapp unter diesem Grenzwert halten.

Kann der Park Ranger an Hängen oder Steigungen verwendet werden?

Nein, nicht an Steigungen verwenden. Das Handbuch warnt ausdrücklich davor, den Arbeitssitz an Hängen zu verwenden, da er umkippen und zu Verletzungen führen kann.

Wie stelle ich die Sitzhöhe ein?

Die Sitzhöhe wird durch Drehen des Sitzes im Uhrzeigersinn zum Absenken oder gegen den Uhrzeigersinn zum Anheben eingestellt. Die Sitzsäule hat ein Gewinde. Stellen Sie die Höhe so ein, dass Ihre Füße flach auf dem Boden stehen und Ihre Beine parallel zum Boden sind.

Wie hoch ist die Belastbarkeit der Kunststoffschale?

Die Kunststoffschale hat eine maximale Belastung von 5 lbs (2,3 kg). Eine Überschreitung kann die Schale beschädigen oder zu Instabilität führen.

Wie stelle ich sicher, dass die Räder sicher befestigt sind?

Nachdem Sie das Rad auf die Achse geschoben haben, legen Sie eine Unterlegscheibe auf und stecken Sie dann einen Belegstift durch das vorgebohrte Loch. Öffnen Sie die Enden des Belegstifts und wickeln Sie sie um die Achse, um das Rad zu sichern. Stellen Sie sicher, dass das Ventil nach außen zeigt.

Was soll ich tun, wenn sich die Lenkung schwergängig oder fest anfühlt?

Lockern Sie die Muttern am Griff leicht. Das Handbuch warnt, dass zu festes Anziehen der Lenkmechanismusbolzen dazu führen kann, dass die Lenkung festsitzt. Testen Sie, indem Sie den Traktor-Scooter ziehen, um sicherzustellen, dass er sich frei nach links und rechts bewegen lässt.

Dürfen Kinder den Park Ranger nutzen?

Nein. Das Handbuch besagt nicht zur Nutzung oder zum Spielen durch Kinder. Es handelt sich um ein Gartengerät für Erwachsene.

Wie pflege ich den Park Ranger?

Überprüfen Sie regelmäßig den Reifendruck (max. 30 psi), kontrollieren Sie auf lose Schrauben oder Beschädigungen und halten Sie die Ablauflöcher der Schale frei. Lagern Sie das Gerät an einem trockenen Ort. Korb und Schale können mit einem feuchten Tuch gereinigt werden.

Wie hoch ist die Gesamtbelastbarkeit des Sitzes?

Der Sitz kann maximal 400 lbs (181 kg) tragen. Überschreiten Sie dieses Limit nicht, um Schäden oder Verletzungen zu vermeiden.

BEDIENUNGSANLEITUNG Park Ranger Waldbeck

Fahrbarer Arbeitsstuhl

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.

Der rückenschonende fahrbare Arbeitsstuhl erlaubt Ihnen nahezu überall in Ihrem Garten in sitzender Position zu arbeiten. Benutzen Sie den ausziehbaren Handgriff, um den fahrbaren Arbeitsstuhl wie einen Wagen hinter sich herziehen zu können.

In eingerasteter Position ist der Handgriff fest und stabil. Der drehbare Sitz im Traktorstil wurde etwas abgesenkt, um Ihnen eine besseres Arbeiten beim Pflanzen und Jäten zu ermöglichen. Ein kräftiger Stahlrahmen und die Gummi-Reifen gewährleisten ein leichtes und stabiles Fahren.

Bitte lesen Sie die Aufbauanleitung zuerst sorgfältig durch.

Sicherheitshinweise

• Kein Spielzeug für Kinder
• Vor dem Gebrauch Reifendruck prüfen. Der Reifendruck soll 2 bar nicht über- oder unterschreiten. Reifen nicht zu stark aufpumpen.
• Nicht im Gefälle oder in Steigungen benutzen, da es durch Umkippen zu Verletzungen kommen kann.
  • Max. Tragkraft des Arbeitsstuhls 130 kg.
  • Max. Belastung der Ablage 1,5 kg.
• Bei Beschädigungen den Arbeitsstuhl nicht mehr verwenden.

Teileliste

Montage

Sie benötigen folgendes Werkzeug:

einen großen Schlitz-Schraubenzieher, ½ -Zoll-Schraubenschlüssel oder einen verstellbaren Schraubenschlüssel und eine verstellbare Kombizange.

Schritt 1:

Legen Sie alle Teile des fahrbaren Arbeitsstuhls im Freien oder in einem gut belüfteten Raum aus.(Die Reifen bestehen aus vulkanisiertem Gummi, der während der ersten Tage einen unangenehmen Geruch ausdünsten kann.) Stellen Sie vor dem Aufbau sicher, dass alle Einzelteile vorhanden sind (siehe nachstehende Teileliste).

Beim Aufbau kann das Kunststoff-Tablett bei Bedarf zum Ablegen der Einzelteile genutzt werden. Um Verwechslungen zu vermeiden, sind Unterlegscheiben und Muttern bereits vormontiert.

Schritt 2

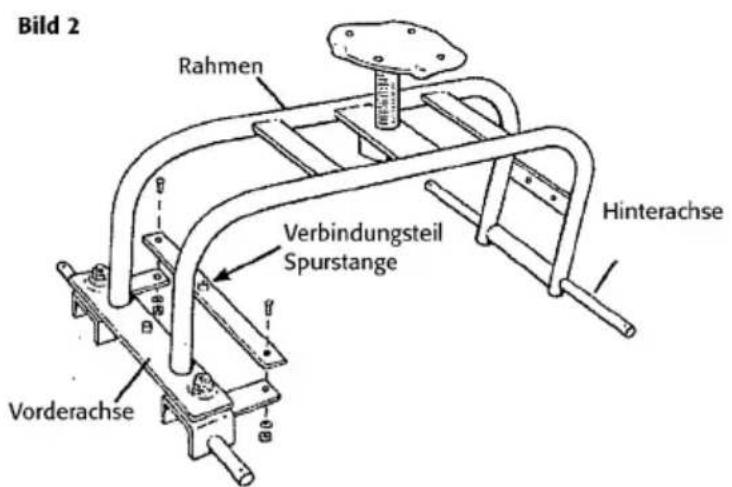

Stecken Sie die Hinterachse durch die dafür vorgesehenen Öffnungen des hinteren Rahmens (Bild 2).

Schritt 3

Schrauben Sie die Verbindungsplatte (Mutter oben) auf die vordere Spurstange. Sichern Sie diese Teile, wie auf Bild 2 beschrieben, mit zwei 8 x 20 mm Schrauben, zwei 8 mm Unterlegscheiben und zwei 8 mm Muttern. Nehmen Sie hierzu eine Kombizange (mit verstellbarem Kopf), um die Schraubenköpfe während des Anziehens der Muttern mittels Schraubenschlüssel festhalten zu können.(Achten Sie darauf, das Sie vor diesem Schritt Unterlegscheibe und Mutter von der Schraube abschrauben).

Schritt 4

Schieben Sie eine Abstandhalter über jedes Endstück der hinteren Achse (Bild 3, Gesamtansicht). Stecken Sie nun die Räder auf die hintere Achse, indem Sie zuerst eine Unterlegscheibe auf die Achse ziehen, danach das Rad aufsetzen (das Ventil muss nach außen zeigen), dann schieben Sie die zweite Unterlegscheibe auf und fixieren diese mit der mitgelieferten Klammer, indem Sie diese durch die vorgebohrte Öffnung am Ende der Achse stecken.

Schritt 5

Stecken Sie eine Unterlegscheibe, da- nach ein Rad (Ventil nach außen zei- gend), auf jedes Ende der Vorderachse. Schieben Sie nun eine weitere Unterleg- scheibe auf jedes Ende der Vorderachse und fixieren beide Räder wieder durch die Klammern, die in die vorgebohrten Öffnungen der Vorderachse gesteckt werden (Bild 3). Achtung: Bei den vorde- ren Rädern werden keine Abstandhalter verwendet.

Schritt 6

Entfernen Sie die 8 mm Mutter, die Unterlegscheibe sowie die große Unterlegscheibe von der vormontierten Schraube auf der Spurstange. Stecken Sie nun den Handgriff auf die vormontierte Schraube und stecken danach wieder die kleine Unterlegscheibe und dann die große Unterlegscheibe über die Schrauben und fixieren alles mit der Mutter. Ziehen Sie die Mutter fest an.

Wichtig: Achten Sie darauf, dass die Mutter nicht überdreht wird, da dies sonst zum „Blockieren“ der Steuerung führen kann.

Bewegen Sie den fahrbaren Arbeitsstuhl ein wenig hin und her um sicherzustellen, dass sich der Handgriff nach rechts und links bewegen lässt. Sollte es den Anschein haben, dass sich der Handgriff nicht gut steuern lässt oder blockiert erscheint, lockern Sie bitte eine oder beide Muttern ein wenig am Handgriff.

Schritt 7

Unter Verwendung der kleinen 6 x 15 mm Schrauben und der kleinen Verstärkungsplatte sowie Unterlegscheiben und Muttern montieren Sie nun die Kunststoff-Ablage (vordere Seite zuerst) am Rahmen. Montieren Sie die Plättchen un-

ter der vorderen Kante der Ablage. Richten Sie dabei die Bohrungen der Verstärkungsplatte mit den vorgebohrten Löchern übereinander aus (Bild 4). Es hilft Ihnen dabei, später den hinteren Teil des Tabletts auf den Hinterrädern einfacher montieren zu können. Halten Sie die Muttern mit Hilfe einer Kombizange fest und ziehen nun die Schrauben mit einem Flachkopf-(Schlitz)schraubenzieher an.

Schritt 8

Wiederholen Sie Schritt 6 und montieren so den hinteren Teil des Tabletts unter Verwendung der Scoot Ablage-Klammer und der kleinen Befestigungsplatte. Ziehen Sie nun alle Schrauben des Tabletts fest an. Wichtig: Die Bohrungen im Tablettboden sorgen für das Abfließen von Regenwasser und schützen somit Ihr Werkzeug vor Rost.

Schritt 9

Richten Sie den Transportkorb zwischen den beiden Hinterrädern mittig aus, dabei sollten Korbboden und hintere Achse genau übereinander liegen. Hängen Sie den Korb an den zwei am Rahmen angeschweißten Vorrichtungen ein (Bild 5).

Schritt 10

Stecken Sie den Sitz auf die Sattelstütze mit vier 10 x 15 mm Schrauben, Unterlegscheiben und Muttern. Verwenden Sie eine Kombizange und einen Flachkopf-Schraubenzieher, um die Schrauben und Muttern vollständig anzuziehen.

Beachten Sie, dass das Gewinde der Sattelstütze über ein vorinstallierte Unterlegscheibe und Splint verfügt.

Stellen sie sicher, dass der Splint unter dem Sitz fest um die Achse der Sattelstütze gewickelt und gesichert ist.

Der Sitz kann durch einfaches Drehen in Uhrzeigerrichtung oder entgegen Uhrzeigerrichtung tiefer oder höher gestellt werden. Empfehlenswert ist es, den Sitz so zu justieren, dass Ihre Füße gerade auf dem Boden und Ihre Oberschenkel parallel zum Boden stehen.

Hersteller: Chal-Tec GmbH, Wallstr. 16 10179 Berlin
