Produkttyp	Sicherheitskamera (IP)
Marke	Maginon
Modell	IP 125 RJ
Auflösung	1920 x 1080 (Full HD)
Nachtsicht	Bis zu 10 m mit IR-LEDs
Sichtfeld	85° (diagonal)
Konnektivität	RJ45 Ethernet (PoE), Wi-Fi 2,4 GHz
Stromversorgung	DC 12V 1A oder PoE (802.3af)
Abmessungen (B x H x T)	70 x 170 x 70 mm
Gewicht	350 g
Wetterbeständigkeit	IP65 (Außeneinsatz)
Audio	Integriertes Mikrofon und Lautsprecher (Zwei-Wege-Audio)
Bewegungserkennung	Ja, mit anpassbaren Zonen
Aufzeichnung	MicroSD-Karte (bis zu 128 GB) oder NVR
Kompatibilität	iOS- und Android-App (Maginon Cam)
Montage	Wand- oder Deckenmontage (Halterung im Lieferumfang)
Betriebstemperatur	-20°C bis 50°C
Wartung	Linse mit weichem, trockenem Tuch reinigen; keine Lösungsmittel verwenden
Sicherheitshinweise	Nur mitgeliefertes Netzteil verwenden; von Wasser fernhalten (außer IP65-zertifiziert)
Ersatzteile / Reparierbarkeit	Netzteil separat erhältlich; Kamera nicht benutzerwartbar
Allgemeine Informationen	Veröffentlichungsjahr: 2021; Handbuch als PDF, 48 Seiten

Häufig gestellte Fragen - IP 125 RJ Maginon

Wie richte ich die Maginon IP 125 RJ zum ersten Mal ein?

Laden Sie die Maginon Cam-App aus Ihrem App Store herunter. Verbinden Sie die Kamera über Ethernet oder Wi-Fi mit dem Strom und Ihrem Router. Folgen Sie den Anweisungen in der App, um das Gerät hinzuzufügen.

Kann ich diese Kamera im Außenbereich verwenden?

Ja, die IP 125 RJ hat eine IP65-Wetterbeständigkeit und eignet sich für den Außeneinsatz. Stellen Sie sicher, dass die Anschlüsse ordnungsgemäß abgedichtet sind.

Unterstützt die Kamera Nachtsicht?

Ja, sie verfügt über Infrarot-LEDs, die eine Nachtsicht bis zu 10 Metern bei völliger Dunkelheit ermöglichen.

Wie setze ich die Kamera auf Werkseinstellungen zurück?

Suchen Sie den Reset-Knopf an der Kamera (normalerweise in der Nähe des SD-Kartenslots). Halten Sie ihn 10 Sekunden lang gedrückt, bis Sie einen Piepton hören. Die Kamera wird neu gestartet.

Welche maximale SD-Kartengröße wird unterstützt?

Die Kamera unterstützt microSD-Karten bis zu 128 GB. Formatieren Sie die Karte vor der Verwendung als FAT32.

Kann ich die Kamera aus der Ferne ansehen?

Ja, über die Maginon Cam-App auf Ihrem Smartphone oder Tablet über Wi-Fi oder mobile Daten. Sie können auch über einen Webbrowser mit Portweiterleitung darauf zugreifen.

Unterstützt die Kamera Bewegungserkennungsbenachrichtigungen?

Ja, sie verfügt über eine Bewegungserkennung mit anpassbaren Zonen. Sie erhalten Push-Benachrichtigungen über die App, wenn eine Bewegung ausgelöst wird.

Ist Zwei-Wege-Audio verfügbar?

Ja, die Kamera hat ein integriertes Mikrofon und einen Lautsprecher für die Zwei-Wege-Kommunikation. Sie können über die App zuhören und sprechen.

Welche Stromversorgungsoptionen gibt es?

Die Kamera kann über ein DC 12V-Netzteil (im Lieferumfang enthalten) oder PoE (Power over Ethernet) betrieben werden, sofern Ihr Netzwerk-Switch dies unterstützt.

Wie reinige ich das Kameraobjektiv?

Verwenden Sie ein weiches, trockenes Tuch, um die Linse vorsichtig abzuwischen. Verwenden Sie keine scharfen Chemikalien oder Scheuermittel. Stellen Sie sicher, dass die Kamera ausgeschaltet ist.

BEDIENUNGSANLEITUNG IP 125 RJ Maginon

SCHNELLSTARTANLEITUNG

A

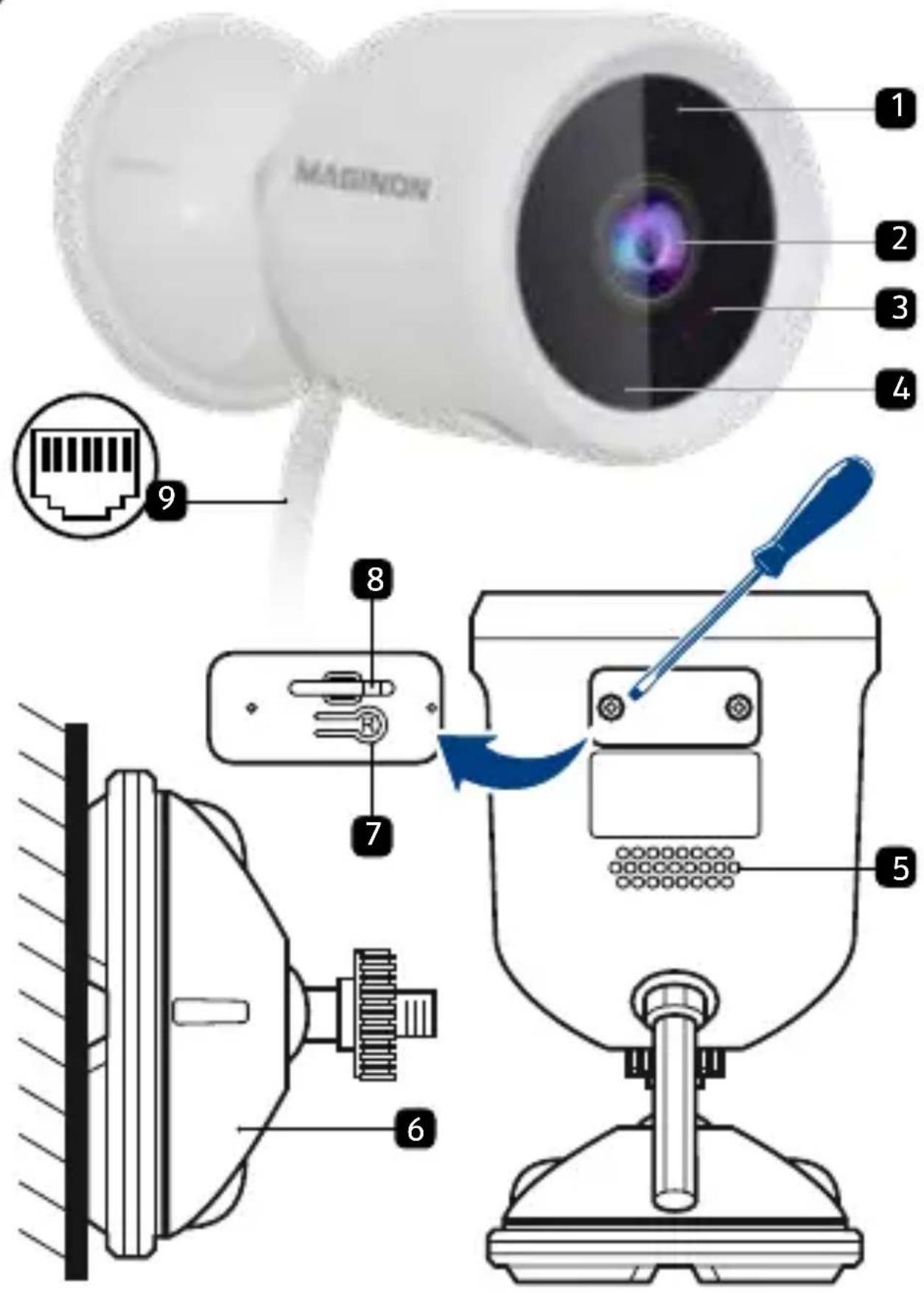

Lieferumfang / Geräteteile

1 Mikrofon
2 Objektiv
3 Infrarot-LED-Leuchten
4 Status-LED
5 Lautsprecher
6 Wandhalterung mit 1/4" Gewinde
7 Reset-Taste
8 microSD-Kartenslot
9 Netzkabel / RJ45 Kabel

Vorwort

Liebe Kundin, lieber Kunde,

herzlichen Glückwunsch zum Kauf eines qualitativ hochwertigen MAGINON Produktes.

Sie haben sich für eine moderne Überwachungskamera mit guter technischer Ausstattung und entsprechendem Zubehör entschieden, die sich besonders einfach bedienen lässt.

Auf die Überwachungskamera haben Sie zwei Jahre Garantie. Falls die Überwachungskamera einmal defekt sein sollte, benötigen Sie die beigefügte Garantiekarte und Ihren Kassenbon. Bewahren Sie diese zusammen sorgfältig auf.

Anleitung lesen und aufbewahren

Diese Schnellstartanleitung gehört zu dieser IP-Überwachungskamera. Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung.

Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheits-hinweise, sorgfältig durch, bevor Sie die IP-Überwachungskamera einsetzen. Die Nichtbeachtung dieser Bedienungsanleitung kann zu Schäden an der Überwachungskamera führen.

Impressum

Herausgeber:

supra

Foto-Elektronik-Vertriebs-GmbH

Denisstr. 28A

67663 Kaiserslautern

Deutschland

Wichtiger Hinweis!

Liebe Maginon-Kundin, lieber Maginon-Kunde,

bitte beachten Sie, dass IP Kameras über einen weltweiten Zugriff per Datenverbindungen (Internet, mobile Daten) verfügen.

Um Ihre Privatsphäre zu schützen und es unberechtigten Personen nicht zu ermöglichen auf Ihre IP Kamera zuzugreifen, ist es unbedingt erforderlich, bereits bei der Ersteinrichtung den Account mit einem individuellen Passwort zu schützen.

Beachten Sie dies auch künftig bei jeder Passwortvergabe im Zusammenhang mit der IP Kamera (z.B. beim Anlegen von Benutzerkonten).

Weitere Informationen zur Erstellung eines sicheren Passworts bietet u.a. das Bundesamt für Sicherheit in der

Informationstechnik (BSI) unter www.bsi-fuer-buerger.de – Empfehlungen – Passwörter.

Passwörter sollten niemals an Dritte weitergegeben werden!

Des Weiteren möchten wir Sie darauf hinweisen, dass Sie vor Weitergabe Ihrer Kamera an Dritte (z.B. durch Verkauf) die Kamera über den Reset-Knopf (siehe hierzu den Hinweis im Handbuch) unbedingt auf Werkseinstellung zurücksetzen.

Nur somit können Sie sicherstellen, dass alle ihre persönlichen Daten unwiderruflich gelöscht wurden.

Sollten Sie hierzu Fragen haben, wenden Sie sich vertrauensvoll an unseren technischen Support.

Smartphone-App herunterladen

Laden Sie die kostenlose „Smart Life“ App für Ihr Smartphone durch Scannen des QR-Codes oder Suche nach der Smart Life im App Store.

Starten Sie die App auf Ihrem Smartphone, und klicken Sie auf die Schaltfläche „Erstellen eines neuen Kontos“. Folgen Sie den Bildschirmanweisungen. Oder melden Sie sich mit einem bestehenden „Smart Life“-Konto an.

Klicken Sie auf die Schaltfläche „Gerät hinzufügen“

Wählen aus der Kategorie „Videoüberwachung“ das Gerät „Sicherheitskamera“

Schnellstartanleitung App

MAGINON

Folgen Sie den Anweisungen in der App und setzen Sie das Gerät zuerst zurück.

RESET: Drücken Sie den Reset-Taste (7) lange, bis Sie die Aufforderung „System Reset“ aus dem Kameralautsprecher kommt.

Wählen Sie Ihr 2,4 GHz WLAN Netzwerk und geben Sie Ihr Passwort ein.

Scannen Sie den QR-Code mit der IP-Kamera.

Nach dem erfolgreichen Scan hören Sie einen Signalton.

Drücken Sie dann auf die Schaltfläche „Signalton gehört“

Gerät wird automatisch hinzuzufügt.

Das Gerät ist hinzugefügt, Sie können jetzt die Raumeinstellungen vornehmen.

Klicken Sie auf die Schaltfläche „Maginon IP 125 RJ 45“.

Das Hauptmenü

1 Einstellung
2 Gegensprechanlage
3 WIFI-Signalstärke
4 Vollbild
5 Videoaufnahme
6 Auflösung

7 Tonwiedergabe
8 Fotoaufnahme
9 Gespeicherte Fotos und Videos (Tuya Cloud notwendig)
10 Wiedergabe(autom. gespeicherte Videos)
11 Tuya Cloud (optionales Abo)

Einstellungen

Hier können Sie zusätzliche Einstellungen durchführen – z.B. Einrichtung Amazon Alexa oder Bewegungsmeldung.

Kameras einrichten

Verbinden Sie die Kamera mit Strom

Verbinden Sie das mitgelieferte USB-Netzkabel zuerst mit dem Netzadapter und dann mit der die Steckdose.

Hinweis: Bitte verwenden Sie nur das mitgeliefert Kabel und Netzteil.

RJ45 Netzwerk Anschluss

Verbinden Sie die Überwachungskamera mit Ihrem Router – entweder mit dem mitgelieferten Netzwerk-Adapter (RJ45) oder über WLAN.

Legen Sie das Netzwerkkabel wie in der Grafik gezeigt in den Adapter.

Öffnen Sie mit Hilfe eines Schraubendrehers das Fach für die Speicherkarte

• Setzen Sie dann eine microSD-Speicher-karte (optional) in den Speicherslot.
• RESET: Drücken Sie den Reset-Knopf lange, bis Sie einen Signalton aus dem Kameralautsprecher hören.
• Verschließen Sie die Abdeckung wieder.

Kameras montieren

Sie können Ihre Kamera auf einer flachen Oberfläche aufstellen oder sie an der Wand anbringen. Wählen Sie einen Ort mit einem freien Sichtfeld und einem guten WLAN-Signal.

Hinweis: Die WLAN-Reichweite kann durch Wände oder Objekte, sowie durch Interfe renzen von anderen WLAN-Netz werken beeinträchtigt werden.

Wählen Sie den Mon tageort für die Überwachungskamera so aus, dass kein Sonnenlicht auf das Objektiv fällt.

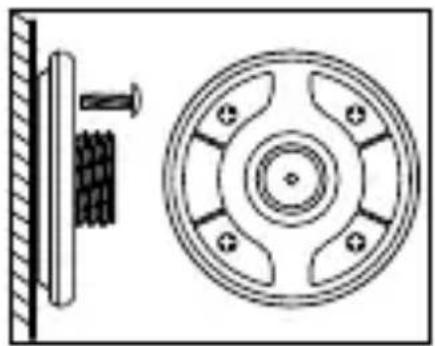

So verwenden Sie die Wandhalterung

• Befestigen Sie die Schrauben für die Halterung in der Wand.
• Wenn Sie die Kamera an einer Trockenbauwand montieren, sollten Sie die im Lieferumfang enthaltenen Dübel für Trockenbauwände verwenden.
  • Schrauben Sie Abdeckung mit dem Kugelkopf auf die Wandhalterung

Bewegungserkennung perfektionieren

• Bringen Sie die Maginon IP-Kamera in einer Höhe von ca. 2,1 Metern über dem Boden an und richten Sie die Kamera leicht nach unten aus.
• Bringen Sie die Kamera in einer Entfernung von 3 bis 5 Metern zu einer erwarteten Bewegung an.

Die Abdeckung des Überwachungsbereichs

Bei der Installation der Kamera sollte der PIR-Sensor nicht vertikal mit dem sich bewegenden Objekt ausgerichtet werden, da er möglicherweise keine Bewegung erfasst.

Es wird empfohlen die Kamera in einer Winkelposition von mehr als 10 Grad auszurichten, um alle Bewegungen erfassen zu können.

Technische Daten

Bildsensor 2MP 1/2,9" CMOS-Sensor

Effektive Pixel 1920 (H) x 1080 (V)

Sichtfeld 104° diagonal

Nachtsicht-Abstand 10 – 15 m

Netzwerk 802.11 b/g/n 2.4 GHz Wi-Fi /

RJ45 10 / 100 m Selbstanpassung

WiFi-Reichweite Mehr als 70 m Sichtverbindung

Speicher microSD Speicherkarte bis zu 128 GB

(Klasse 10) / Cloud-Speicher

Frequenzbereich 2400 - 2483,5 MHz for IEEE 802.11 b/g/n/HT20

Frequenzband ≤ 20 MHz

Max. Leistungspegel ≤ 18,5 dBm

Videoaufzeichnung Bewegungserkennung / manuelle Aufzeichnung via App

Wetterfest IP65 – staubdicht und geschützt gegen

Strahlwasser aus einem beliebigen Winkel

Tag/Nacht-Umschaltung IR-Schnitt

Mikrofon/Lautsprecher integriert

Videokomprimierung H.264 / MJPEG

Bewegungserkennung Unterstützung

Betriebstemperatur -10 \~ 50°C

Luftfeuchtigkeit 10 - 95 %

Leistungsaufnahme DC 5 V / 1 A

Stream Google-Assistent, Amazon Alexa

Größe | Gewicht ∅ 68 x 118 mm | 185 g

Lieferumfang 1x IP Kamera 125, Wandhalterung, USB-Kabel, RJ45 Netzwerk Adapter, Netzadapter, Schrauben, Dübel und Anleitung

Im Zuge von Produktverbesserungen behalten wir uns technische und optische Veränderungen am Artikel vor.

Mögliche Rechtsverletzungen

Bei der Benutzung der IP-Überwachungskamera sollten Sie folgende Hinweise beachten:

Urheberschutz

Grundsätzlich hat jede Person das Recht am eigenen Bild. Nach dem Urheberrechtsgesetz dürfen Bilder ohne Einwilligung der Betroffenen nur dann veröffentlicht werden, wenn die Personen lediglich als Beiwerk neben einer Landschaft oder sonstigen Örtlichkeiten erscheinen.

Die Beantwortung der Frage, ob eine Person nur Beiwerk ist, hängt von den Umständen des Einzelfalls ab. Aus Gründen der Rechtssicherheit sollte in allen Fällen, in denen Aufnahmen mit identifizierbarem Personenbezug möglich sind, über die IP-Überwachungskamera informiert werden (siehe auch Abschnitt „Hinweispflicht“).

Schutz der Privatsphäre

Die Privatsphäre Anderer darf durch die gezeigten Bilder nicht verletzt werden. Richten Sie Ihre Kamera nicht in den Garten oder auf die Eingangstür Ihrer Nachbarwohnung, auch wenn diese Orte aus Ihrer eigenen Wohnung oder von öffentlichen Standorten einsehbar sind. Dies berechtigt nicht die Veröffentlichung dieser Einsichten.

Bitte beachten Sie, dass Sie vor Übergabe der Kamera zur Reparatur oder an Dritte, die Reset Funktion (Seite 5) der Kamera nutzen, damit alle persönlichen Daten aus dem Speicher der Kamera gelöscht werden.

Personelle Bestimmbarkeit

Eine personelle Bestimmbarkeit liegt vor, wenn festgestellt werden kann, dass eine bestimmte Person zu einer bestimmten Zeit an einem bestimmten Ort war. Die Identifikation kann dabei auch über ein personenbezogenes Kennzeichen, wie z. B. das Fahrzeugkennzeichen, erfolgen. Eine personelle Bestimmbarkeit von Personen ist unbedingt zu vermeiden.

Überwachungskameras am Arbeitsplatz

Die Überwachung am Arbeitsplatz untersteht in Deutschland besonders strengen Auflagen. Arbeitgeber sollten auf Überwachungskameras am Arbeitsplatz vollständig verzichten, solange eine mögliche Rechtsverletzung nicht vollständig ausgeschlossen werden kann.

Überwachungskameras im Straßenverkehr

Bei Überwachungskameras mit Blick auf den Straßenverkehr empfiehlt es sich, den Standort der Überwachungskameras und den Bildausschnitt so zu konfigurieren, dass durch die Aufnahmen die Verkehrsteilnehmer nicht über die Autonummer bestimmbar sind. Auch Fahrzeugaufschriften können zu einer Bestimmbarkeit der Verkehrsteilnehmer führen.

Hinweispflicht

Ist eine personelle Identifikation von Personen nicht auszuschließen, muss ein Hinweis auf die Überwachungskamera an allen Zugangswegen zum Aufnahmebereich gut erkennbar aufgestellt sein. Der Passant muss zudem darüber informiert werden, dass er mit dem Betreten des Aufnahmebereichs seine Einwilligung zur Aufnahme der Bilder erteilt und dass er im Falle der Verweigerung seiner Einwilligung die Aufnahme vermeiden

Hinweispflicht

kann, indem er den Bereich nicht betritt. Hierbei ist auf die Konformitätserklärung – Freiwilligkeit der Erklärung zu achten. Befindet sich die Fotofalle an einer Stelle, die der Betroffene passieren muss, um zu seinem Ziel zu gelangen (z.B. Eingang von einer Sehenswürdigkeit), so liegt mangels Freiwilligkeit keine wirksame Einwilligung vor.

Sicherheit

Bestimmungsgemäßer Gebrauch

Die Überwachungskamera ist ausschließlich als IP-Überwachungskamera konzipiert. Sie ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet.

Verwenden Sie die Überwachungskamera nur wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder Datenverlusten führen.

Der Hersteller oder Händler übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen oder falschen Gebrauch entstanden sind.

Wenn Sie Ihre Kamera in einem europäischen Land mit Ihrem Router verbinden wollen, stellen Sie bitte nach der Auswahl Ihres Routers die Region von Nordamerika (Kanal 1–11) auf Europa (Kanal 1–13).

Der Mindestabstand der Kamera vom Benutzer beträgt bei normalem Gebrauch 25 cm.

WLAN ist die Abkürzung für „Wireless Local Area Network“. Es handelt sich um kabelloses lokales Netzwerk. WLAN kann eingesetzt werden, wenn eine Datenübertragung per Kabel nicht oder nur mit hohem Aufwand möglich wäre.

Sicherheitshinweise

- Schließen Sie die Überwachungskamera nur an eine nahe und gut zugängliche Steckdose an, damit Sie diese bei einem Störfall schnell von Stromnetz trennen können.

- Betreiben Sie die Überwachungskamera nicht, wenn sie sichtbare Schäden aufweist oder das Netzkabel bzw. der Netzstecker defekt ist.

- Wenn das Netzkabel der Überwachungskamera beschädigt ist, muss es durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden.

- Öffnen Sie das Gehäuse nicht, sondern überlassen Sie die Reparatur Fachkräften. Wenden Sie sich dazu an eine Fachwerkstatt. Bei eigenständig durchgeführten Reparaturen, unsachgemäßem Anschluss oder falscher Bedienung sind Haftungs- und Garantieansprüche ausgeschlossen.

• Die Überwachungskamera darf nicht mit einer externen Zeitschaltuhr oder separatem Fernwirksystem betrieben werden.

- Tauchen Sie weder die Überwachungskamera noch Netzkabel- oder -stecker in Wasser oder andere Flüssigkeiten.

- Fassen Sie den Netzstecker niemals mit feuchten Händen an.

- Ziehen Sie den Netzstecker nie am Netzkabel aus der Steckdose, sondern fassen Sie immer den Netzstecker an.

- Verwenden Sie das Netzkabel nie als Tragegriff.

- Halten Sie die Überwachungskamera, den Netzstecker und das Netzkabel von offenem Feuer und heißen Flächen fern.

- Stellen Sie keine Gegenstände mit offenen Flammen, z. B. Kerzen, auf das Gerät.

- Verwenden Sie das Gerät nur in gemäßigtem Klima.

- Das Gerät darf nicht Tropf- oder Spritzwasser ausgesetzt werden und keine mit Flüssigkeit gefüllten Objekte, z. B. Vasen, dürfen auf dem Gerät abgestellt werden.

- Verwenden Sie nur den mitgelieferten Adapter, mit max. 5 V / 1 A.

Entsorgung

Verpackung entsorgen: Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung.

Entsorgung elektrischer und elektronischer Altgeräte und/oder Batterien/Akkumulatoren durch Verbraucher in privaten Haushalten innerhalb der Europäischen

Union. Dieses Symbol am Produkt oder an der Verpackung weist darauf hin, dass es nicht mit dem Hausmüll entsorgt werden darf. Sie müssen Ihr Altgerät und/oder Batterien/Akkumulatoren an entsprechende Sammelstellen zum Recycling elektrischer und elektro nischer Geräte und/oder Batterien/Akkumulatoren über geben. Weitere Informationen zum Recycling dieses Gerätes und/oder der Batterien/Akkumulatoren erhalten Sie bei Ihrer Stadtverwaltung, dem Laden, in dem Sie das Gerät erworben haben, oder Ihrem Entsorgungsbetrieb. Das Recycling von Materialien hilft bei der Schonung natürlicher Ressourcen und gewährleistet eine für die menschliche Gesundheit und Umwelt sichere Art der Wiederverwertung.

Konformität

Hiermit erklärt die supra Foto-Elektronik-Vertriebs-GmbH, dass der Funkanlagentyp „Maginon IP 125 RJ45“ der Richtlinie 2014/53/EU entspricht:

2011/65/EU RoHS-Richtlinie 2014/53/EU RED-Richtlinie 2009/125/EG ErP-Richtlinie

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

https://downloads.maginon.de/download/ip-125-rj45
