Produkttyp	IP-Überwachungskamera
Modell	IPC-250 HDC
Marke	Maginon
Bildsensor	1/5" CMOS-Farbsensor, 1.280 x 720 Pixel
Linse	F=2.4, f=3.6 mm, Infrarot-Linse
PIR-Sensor	Reichweite 5 m, 60° Erfassungswinkel
Infrarot-Nachtsicht	20 Infrarot-LEDs, Reichweite 20 m
Mindestbeleuchtung	0.5 Lux (ohne LEDs)
Bildwinkel	60°
Protokolle	HTTP, FTP, TCP/IP, SMTP, DHCP, DDNS, UPnP
WLAN-Standards	IEEE 802.11 b/g/n
LAN-Verbindung	10/100 Mbit/s RJ-45
Stromversorgung	PoE-Adapter (Modell A122-4800300EP), Eingang 100-240 V~, Ausgang 48 V — 300 mA
Anschlüsse	LAN (RJ-45)
Abmessungen (L x B x H)	215 mm x 95 mm x 85 mm
Gewicht	ca. 482 Gramm
Schutzart	IP54 (wasserdicht für Außenbereich)
Umgebungstemperatur	-20 °C bis +50 °C
Luftfeuchtigkeit	20 % bis 85 %
Betriebssysteme (PC)	Windows Vista/7/8/10, Mac OS X (Browser)
App-Unterstützung	Maginon IPC Viewer (iOS/Android)
Cloud-Dienst	Supra Space (kostenlose Registrierung)
Garantie	3 Jahre

Häufig gestellte Fragen - IPC-250 HDC Maginon

Wie setze ich die Kamera auf Werkseinstellungen zurück?

Halten Sie die Reset-Taste (18) an der Kamera für ca. 15 Sekunden gedrückt. Alternativ können Sie im Kameramenü unter „Einstellungen“ auf „Jetzt zurücksetzen“ klicken. Nach dem Reset sind alle persönlichen Daten gelöscht und die Kamera befindet sich im Auslieferzustand.

Wie richte ich die WLAN-Verbindung der Kamera ein?

Verbinden Sie die Kamera zunächst per LAN-Kabel mit dem Router. Öffnen Sie die Konfigurationsseite der Kamera (IP-Adresse) und gehen Sie zu „Drahtloseinstellungen“. Aktivieren Sie „WLAN verwenden“, wählen Sie Ihr Netzwerk (SSID) aus, geben Sie den Verschlüsselungsschlüssel ein und wählen Sie die Region „Europa“. Speichern Sie die Einstellungen. Die Kamera startet neu und verbindet sich drahtlos.

Kann ich die Kamera auch ohne Cloud-Dienst nutzen?

Ja, Sie können die Kamera nur im Heimnetzwerk verwenden. Wählen Sie im Einrichtungsassistenten die Option „Kamera nur im Heimnetzwerk verwenden“. Der Zugriff erfolgt dann nur über die lokale IP-Adresse im selben Netzwerk. Für den Fernzugriff wird jedoch der Cloud-Dienst Supra Space empfohlen.

Welche Systemvoraussetzungen benötige ich für die PC-Software?

Die mitgelieferte Windows-Software erfordert: Windows Vista/7/8/10, 2.0 GHz Prozessor, 512 MB RAM, 10 MBit/s Netzwerkkarte, 512 MB Grafikkarte, Internetbrowser (IE ab 9, Firefox ab 3, Chrome, Safari, Opera) und eine Bildschirmauflösung von 1024x768. Für Mac OS X erfolgt die Konfiguration über den Browser, ohne spezielle Software.

Wie ändere ich das Admin-Passwort?

Melden Sie sich als Admin an (Standard: Benutzername „admin“, kein Passwort). Gehen Sie zu „Einstellungen“ und wählen Sie „Benutzerkonten“. Klicken Sie auf den Admin-Eintrag, geben Sie ein neues Passwort ein (mindestens 8 Zeichen, Groß-/Kleinbuchstaben, Zahlen und Sonderzeichen) und bestätigen Sie. Speichern Sie die Änderungen. Die Kamera muss danach neu gestartet werden.

Wie montiere ich die Kamera an der Wand?

Nutzen Sie die beiliegende Bohrloch-Vorlage (Seite 81). Bohren Sie 4 Löcher (6 mm Steinbohrer für Beton/Stein, 3 mm für Holz). Stecken Sie die Dübel ein. Befestigen Sie die Wandhalterung mit den mitgelieferten Schrauben. Richten Sie die Kamera aus (Schrauben A, B, C mit Imbusschlüssel lösen, positionieren, wieder festziehen). Der PoE-Adapter versorgt die Kamera über das LAN-Kabel mit Strom.

Was ist die Reichweite des PIR-Sensors und wie empfindlich ist er?

Der PIR-Sensor erfasst Bewegungen bis zu 5 m Entfernung mit einem Erfassungswinkel von 60°. Er reagiert auf Temperaturveränderungen (z.B. Personen, Tiere). Die Empfindlichkeit kann in den Alarmeinstellungen (Wert 0-9) eingestellt werden. Der PIR-Sensor funktioniert nicht hinter Glas, da Glas Wärmestrahlung blockiert.

Wie kann ich Alarme per E-Mail erhalten?

Gehen Sie zu „Einstellungen“ > „Maileinstellungen“. Aktivieren Sie „SMTP verwenden“ und geben Sie die SMTP-Serverdaten Ihres E-Mail-Kontos ein (Server, Port, Verschlüsselung, Authentifizierung, Absender, Empfänger). Speichern Sie die Einstellungen. Stellen Sie sicher, dass in den Alarmeinstellungen die Bewegungserkennung aktiviert ist und „Melden an Mail“ ausgewählt ist. Sie können auch eine Test-E-Mail senden.

Kann die Kamera im Freien verwendet werden?

Ja, die Kamera ist nach IP54 wassergeschützt und für den Außenbereich geeignet. Der PoE-Adapter ist jedoch nur für den Innenbereich bestimmt und darf nicht Nässe ausgesetzt werden. Achten Sie darauf, dass die Kamera vor direkter Sonneneinstrahlung geschützt ist (Gegenlicht beeinträchtigt die Bewegungserkennung). Die Betriebstemperatur liegt zwischen -20 °C und +50 °C.

Wie reinige ich die Kamera richtig?

Ziehen Sie vor der Reinigung den Netzstecker und lassen Sie die Kamera vollständig abkühlen. Verwenden Sie ein leicht angefeuchtetes, weiches Tuch. Keine aggressiven Reinigungsmittel, Bürsten mit Metall- oder Nylonborsten oder scharfe Gegenstände verwenden. Tauchen Sie die Kamera niemals in Wasser. Lassen Sie alle Teile nach der Reinigung vollständig trocknen, bevor Sie die Kamera wieder in Betrieb nehmen.

BEDIENUNGSANLEITUNG IPC-250 HDC Maginon

IP-ÜBERWACHUNGSKAMERA IPC-250 HDC

Mit QR-Codes schnell und einfach ans Ziel

Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel.

Was sind QR-Codes?

QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten.

Ihr Vorteil: Kein lästiges Eintippen von Internet-Adressen oder Kontaktdaten!

Und so geht's

Zum Scannen des QR-Codes benötigen Sie lediglich ein Smartphone, einen installierten QR-Code-Reader sowie eine Internet-Verbindung. Einen QR-Code-Reader finden Sie in der Regel kostenlos im App Store Ihres Smartphones.

Jetzt ausprobieren

Scannen Sie einfach mit Ihrem Smartphone den folgenden QR-Code und erfahren Sie mehr über Ihr neu erworbenes Hofer-Produkt.

Ihr Hofer-Serviceportal

Alle oben genannten Informationen erhalten Sie auch im Internet über das Hofer-Serviceportal unter www.hofer-service.at.

Lieferumfang / Geräteteile ......6

Vorwort....9

Allgemeines 11

Schnellstart-Anleitung für Windows......13

Schnellstart-Anleitung für MAC OS ......17

Schnellstart-Anleitung für die App ......24

Sicherheit ......27

Inbetriebnahme....32

Verwendung 51

Einstellungen....54

Mögliche Rechtsverletzungen ....74

Konformitätserklärung....76

Aufbewahrung....76

Reinigung....76

Technische Daten 78

Entsorgung....79

Lizenzhinweise und Angebot Sourcecode .....80

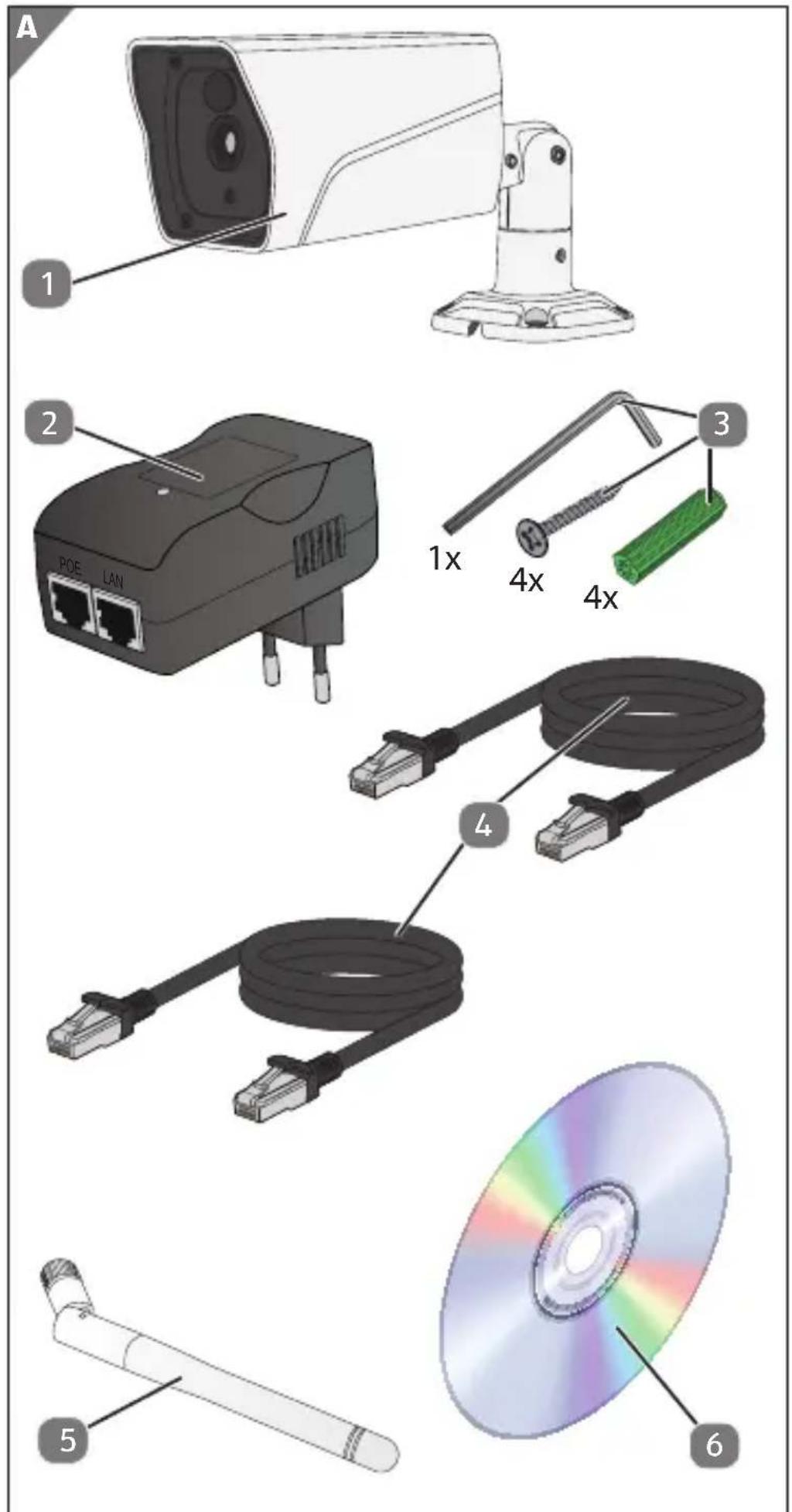

Lieferumfang / Geräteteile

1 MAGINON IPC-250 HDC
2 PoE-Adapter
3 Montagematerial
4 2x LAN-Kabel
5 WLAN-Antenne
6 Software-CD (für Windows®)
7 Sensor
8 Objektivlinse
9 PIR Sensor
10 Antennenanschluss
11 Langlöcher zur Wandmontage
12 Wandhalterung
13 Infrarot-LED
14 Status-LED Netzwerkaktivität (Gelb)
15 Status-LED LAN-Anschluss (Grün)
16 Netzwerkanschluss (LAN) und PoE
17 Reset-Taste
18 Betriebsanzeige-LED
19 PoE-Anschluss
20 Netzwerkanschluss (LAN)

Inhaltsverzeichnis

Übersicht ....4

Verwendung ....5

Lieferumfang / Geräteteile 6

Vorwort....9

Wichtiger Hinweis! 10

Allgemeines ....11

Anleitung lesen und aufbewahren 11

Zeichenerklärung 11

Schnellstart-Anleitung für Windows...... 13

Schnellstart-Anleitung für MAC OS 17

Schnellstart-Anleitung für die App ....24

Sicherheit 27

Bestimmungsgemäßer Gebrauch 27

Sicherheitshinweise 27

Inbetriebnahme....32

Verpackungsinhalt prüfen 32

Überwachungskamera vorbereiten 32

Überwachungskamera montieren....33

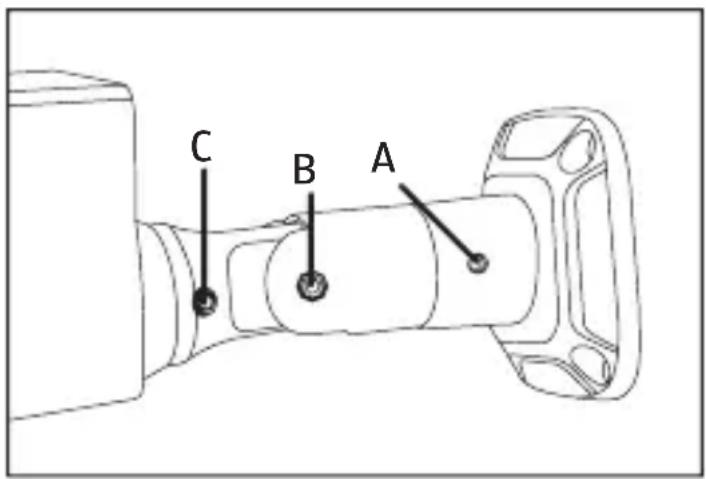

Überwachungskamera ausrichten 34

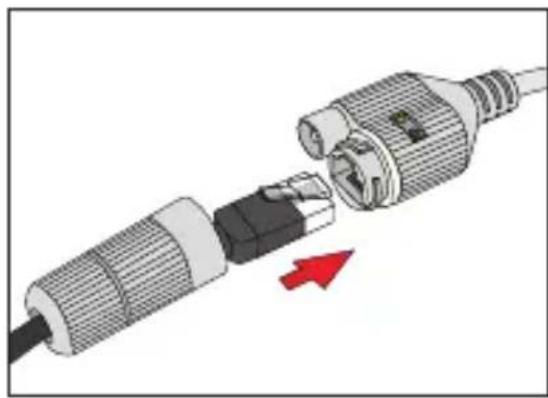

Kamera-Montage abschließen......35

Überwachungskamera installieren 36

Systemvoraussetzungen....37

Software installieren....37

Die Cloud „supra space“ installieren....39

Die Cloud „supra space“ aufrufen 43

Die Kamera über „supra space“ verwenden....44

Die App „Maginon IPC Viewer“ verwenden......45

Auf Mac OS X installieren....46

Verwendung 51

Am Computer verwenden....51

Überwachungskamera steuern....52

Einstellungen.... 54

Gerätestatus einstellen....54

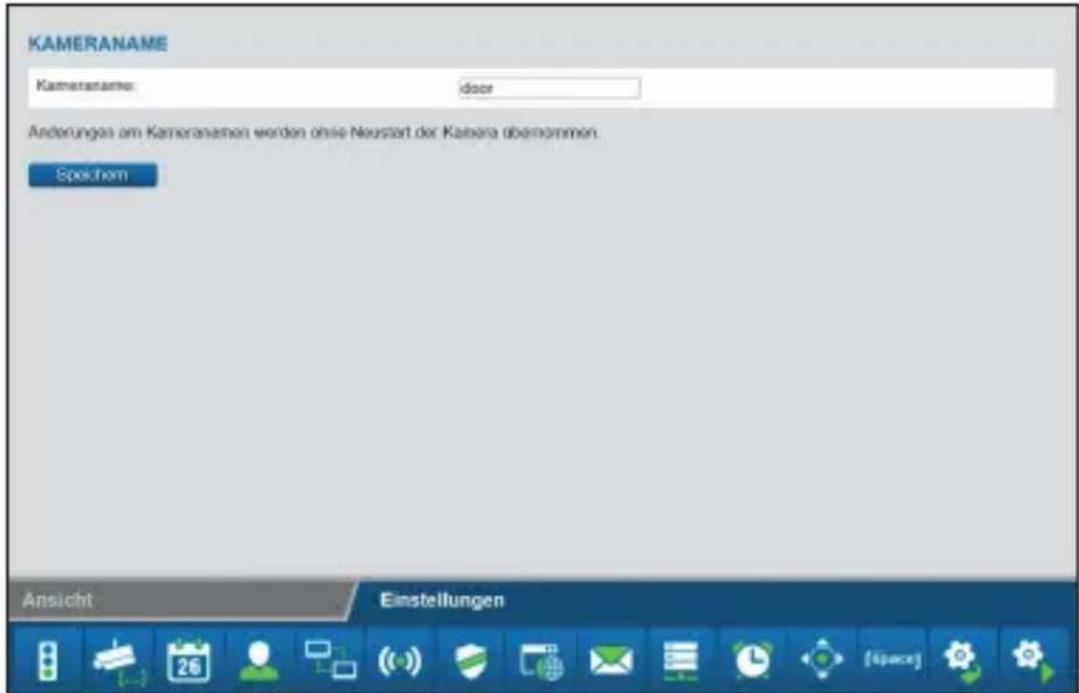

Kameranamen einstellen....55

Datum und Uhrzeit einstellen....56

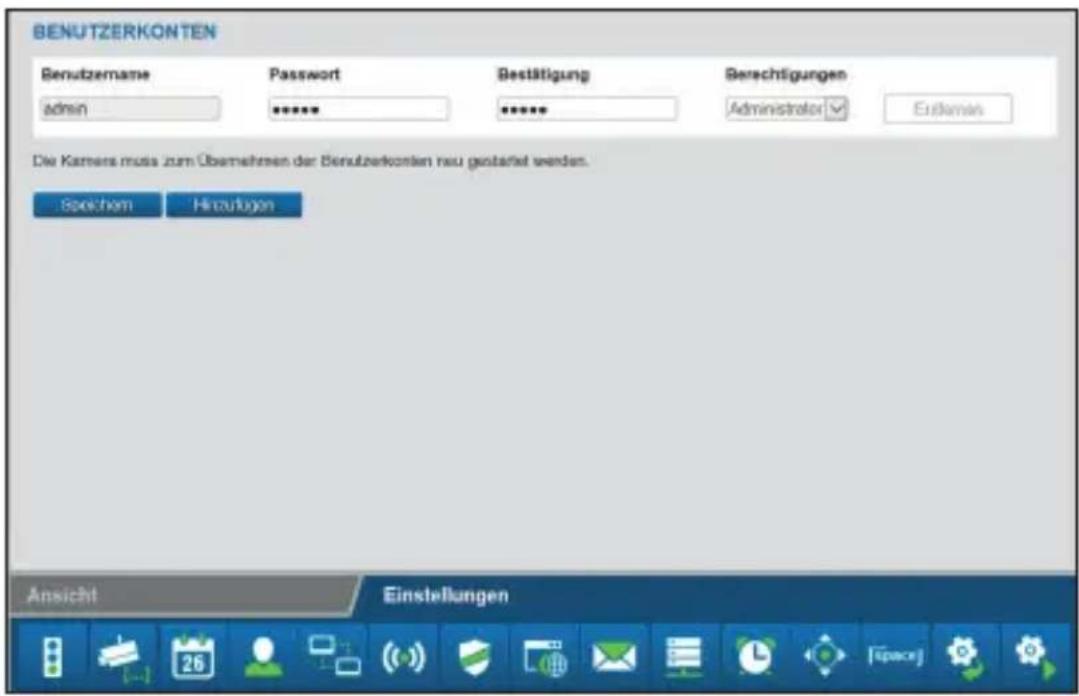

Benutzerkonten und Passwörter einrichten oder ändern 57

Netzwerkeinstellungen ändern....59

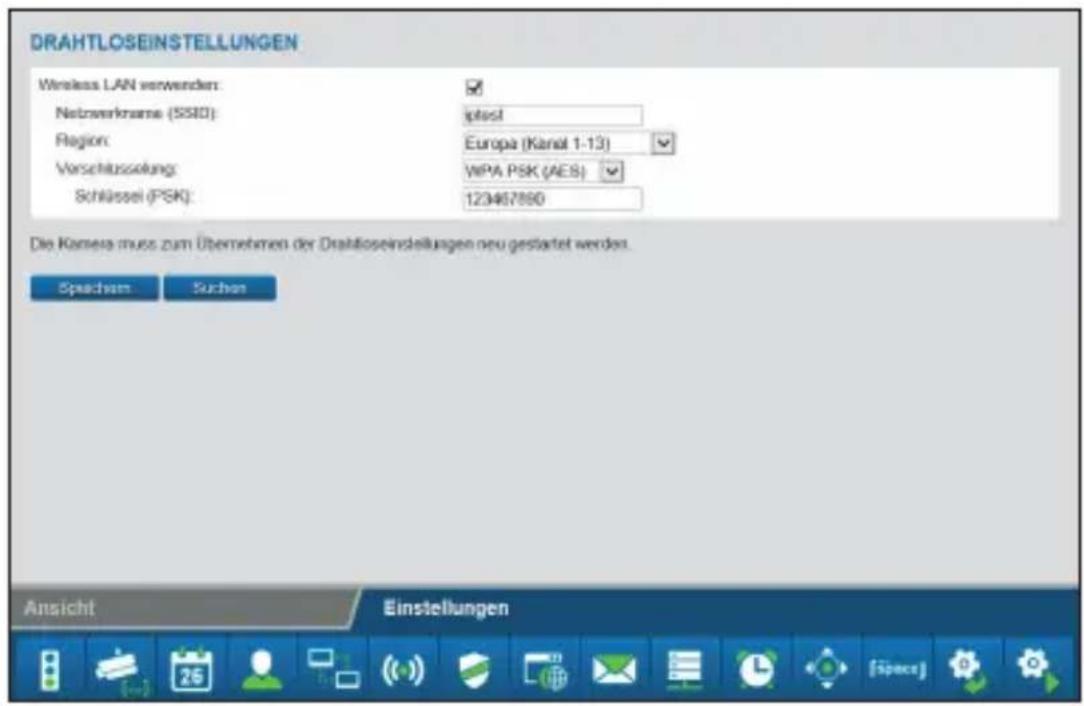

Drahtloseinstellungen 61

UPnP-Einstellungen....64

DDNS-Einstellungen 65

Maileinstellungen 66

FTP-Einstellungen 68

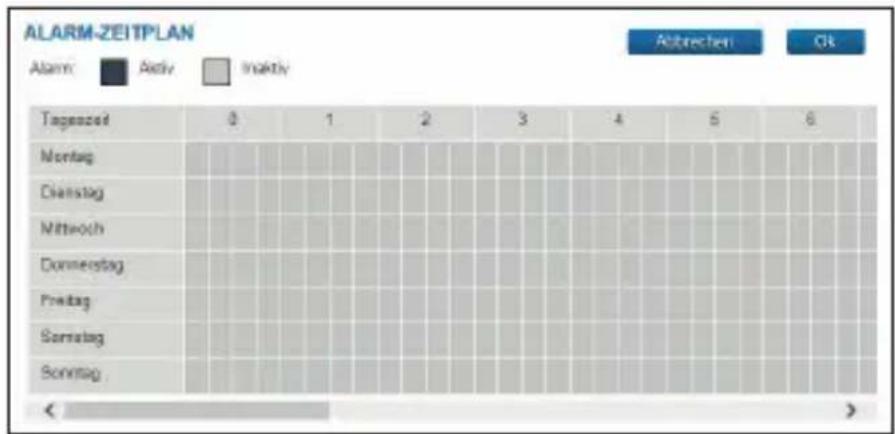

Alarmeinstellungen....69

PIR-Sensor 72

Überwachungskamera zurücksetzen 72

Überwachungskamera neu starten....73

Mögliche Rechtsverletzungen ....74

Urheberschutz....74

Schutz der Privatsphäre 74

Personelle Bestimmbarkeit....74

Überwachungskameras am Arbeitsplatz ....75

Überwachungskameras im Straßenverkehr ....75

Hinweispflicht....75

Konformitätserklärung....76

Aufbewahrung....76

Reinigung....76

Technische Daten 78

Entsorgung....79

Verpackung entsorgen....79

Altgerät entsorgen 79

Lizenzhinweise und Angebot Sourcecode 80

Vorwort

Liebe Kundin, lieber Kunde,

herzlichen Glückwunsch zum Kauf eines qualitativ hochwertigen MAGINON Produktes.

Sie haben sich für eine moderne Überwachungskamera mit guter technischer Ausstattung und entsprechendem Zubehör entschieden, die sich besonders einfach bedienen lässt.

Auf die Überwachungskamera haben Sie drei Jahre Garantie. Falls die Überwachungskamera einmal defekt sein sollte, benötigen Sie die beigefügte Garantiekarte und Ihren Kassenbon. Bewahren Sie diese zusammen sorgfältig auf.

Impressum

Herausgeber:

supra

Foto-Elektronik-Vertriebs-GmbH

Denisstr. 28 A

67663 Kaiserslautern

Deutschland

VI.1.0.an

Wichtiger Hinweis!

Lieber Maginon Kunde,

bitte beachten Sie, dass IP Kameras über einen weltweiten Zugriff per Datenverbindungen (Internet, mobile Daten) verfügen.

Um Ihre Privatsphäre zu schützen und es unberechtigten Personen nicht zu ermöglichen auf Ihre IP Kamera zuzugreifen, ist es unbedingt erforderlich, bereits bei der Ersteinrichtung den Admin-Zugang sowie den Zugang für den Cloud Dienst Supra Space mit einem individuellen Passwort zu schützen.

Beachten Sie dies auch künftig bei jeder Passwortvergabe im Zusammenhang mit der IP Kamera, der Software und der App (z.B. beim Anlegen von Benutzerkonten).

Passwörter sollten niemals an Dritte weitergegeben werden!

Des Weiteren möchten wir Sie darauf hinweisen, dass Sie vor Weitergabe Ihrer Kamera an Dritte (z.B. durch Verkauf) die Kamera über den Reset-Knopf (siehe hierzu den Hinweis im Handbuch) unbedingt auf Werkseinstellung zurücksetzen.

Nur somit können Sie sicherstellen, dass alle ihre persönlichen Daten unwiderruflich gelöscht wurden.

Sollten Sie hierzu Fragen haben, wenden Sie sich vertrauensvoll an unseren technischen Support.

Allgemeines

Anleitung lesen und aufbewahren

Diese Bedienungsanleitung gehört zu dieser IP-Überwachungskamera? Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung?

Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie die IP-Überwachungskamera einsetzen? Die Nichtbeachtung dieser Bedienungsanleitung kann zu Schäden an der Überwachungskamera führen?

Die Bedienungsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln? Beachten Sie im Ausland auch landesspezifische Richtlinien und Gesetze?

Bewahren Sie die Bedienungsanleitung für die weitere Nutzung auf? Wenn Sie die Überwachungskamera an Dritte weitergeben, geben Sie unbedingt diese Bedienungsanleitung mit?

Zeichenerklärung

Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung, auf dem Gerät oder auf der Verpackung verwendet?

GEFAHR!

Dieses Signalwort bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat?

WARNUNG!

Dieses Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT!

Dieses Signalwort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

HINWEIS!

Dieses Signalwort warnt vor möglichen Sachschäden.

Dieses Symbol gibt Ihnen nützliche Zusatzinformationen zum Zusammenbau oder zum Betrieb.

Konformitätserklärung (siehe Kapitel „Konformitätserklärung“): Mit diesem Symbol gekennzeichnete Produkte erfüllen alle anzuwendenden Gemeinschaftsvorschriften des Europäischen Wirtschaftsraums.

Schnellstart-Anleitung für Windows

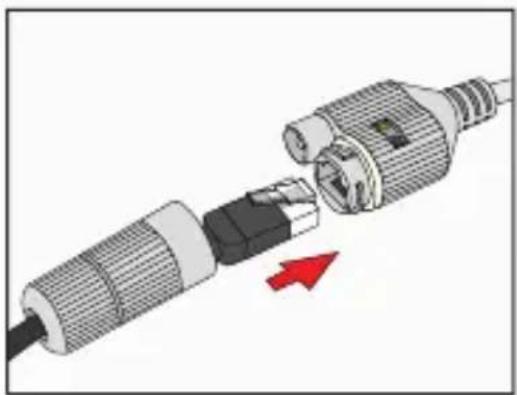

1. Installation der Hardware

Verbinden Sie die Überwachungs-kamera mit dem LAN-Kabel und stecken dieses in die linke LAN-Buchse des PoE-Adapters.

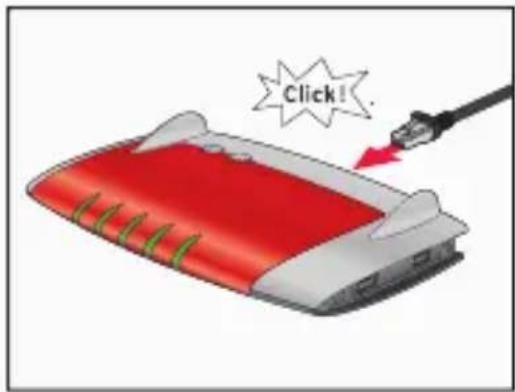

Verbinden Sie den PoE-Adapter mit Ihrem Router über das mitgelieferte LAN-Kabel.

2. Software installieren

Installieren Sie die „supra IPCam“, Software auf Ihrem Computer von der mitgelieferten CD.

3. Überwachungskamera konfigurieren

Klicken Sie im Programm supra IPCam Config auf die Option „Suche starten“. Nachdem die Kamera gefunden und angezeigt wird, prüfen Sie bitte ob es ein neues Update für Ihre Kamera gibt. Klicken Sie dazu auf „Info“ und wählen Sie „Update“. Führen Sie alle angebotenen Updates durch. Bitte warten Sie nach erfolgreichem Update, bis die Kamera neu gestartet ist.

Sie können an dieser Stelle auf „Browser“ klicken um direkt auf die Kamera zuzugreifen. Verwenden Sie dazu den Benutzernamen „admin“ ohne Kennwort.

Bitte vergeben Sie aus Gründen der Datensicherheit unbedingt ein Passwort für den „admin“ Account. Ein externer Zugriff auf die Kamera ist ohne die Vergabe eines Passwortes nicht möglich.

Auf S.57 finden Sie eine Erklärung, wie das Kennwort geändert werden kann. Zum weiteren Einrichten der Kamera wählen Sie die Option „Einrichtung“.

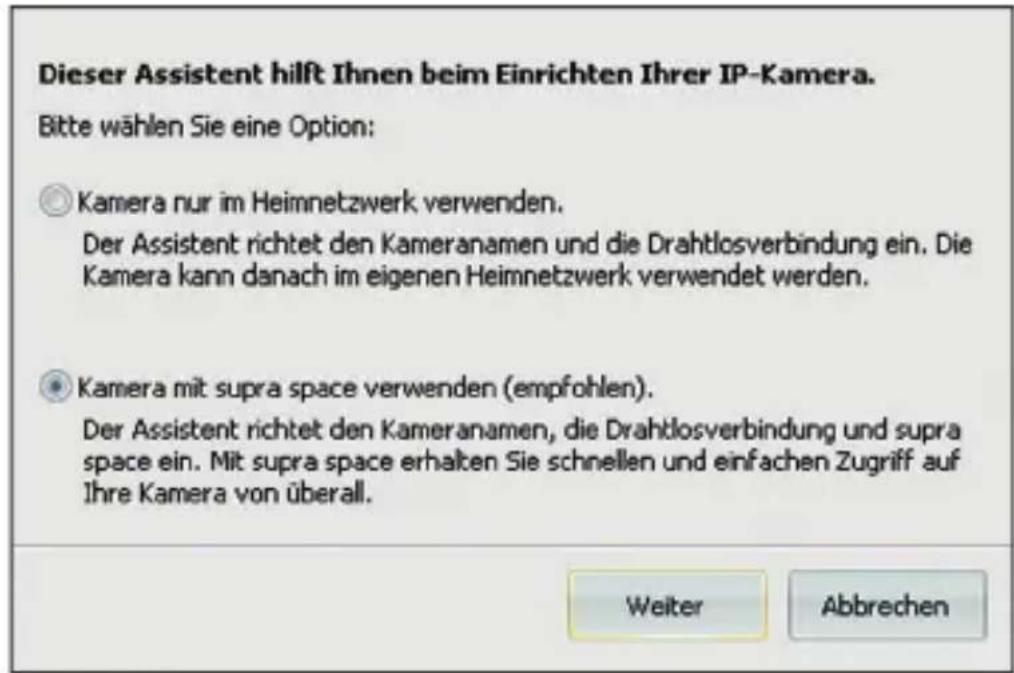

4. Einrichtungsassistenten durchführen

Klicken Sie auf Einrichtung, wählen Sie das Kameramodell aus und folgen Sie dem Einrichtungsassistenten. Wählen Sie im Einrichtungsassistent den zweiten Menüpunkt „Kamera mit supra space verwenden (empfohlen)“.

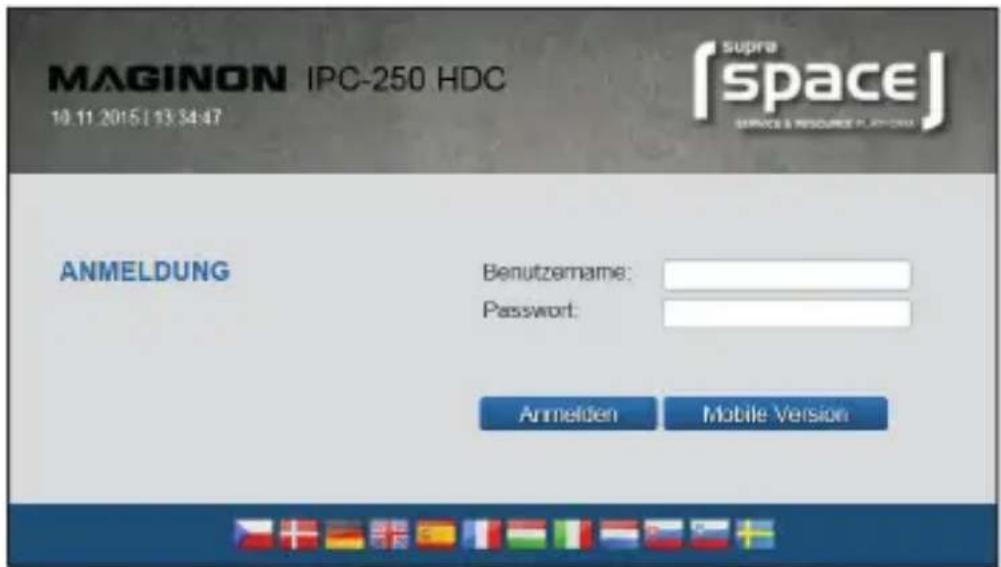

5. Überwachungskamera aufrufen

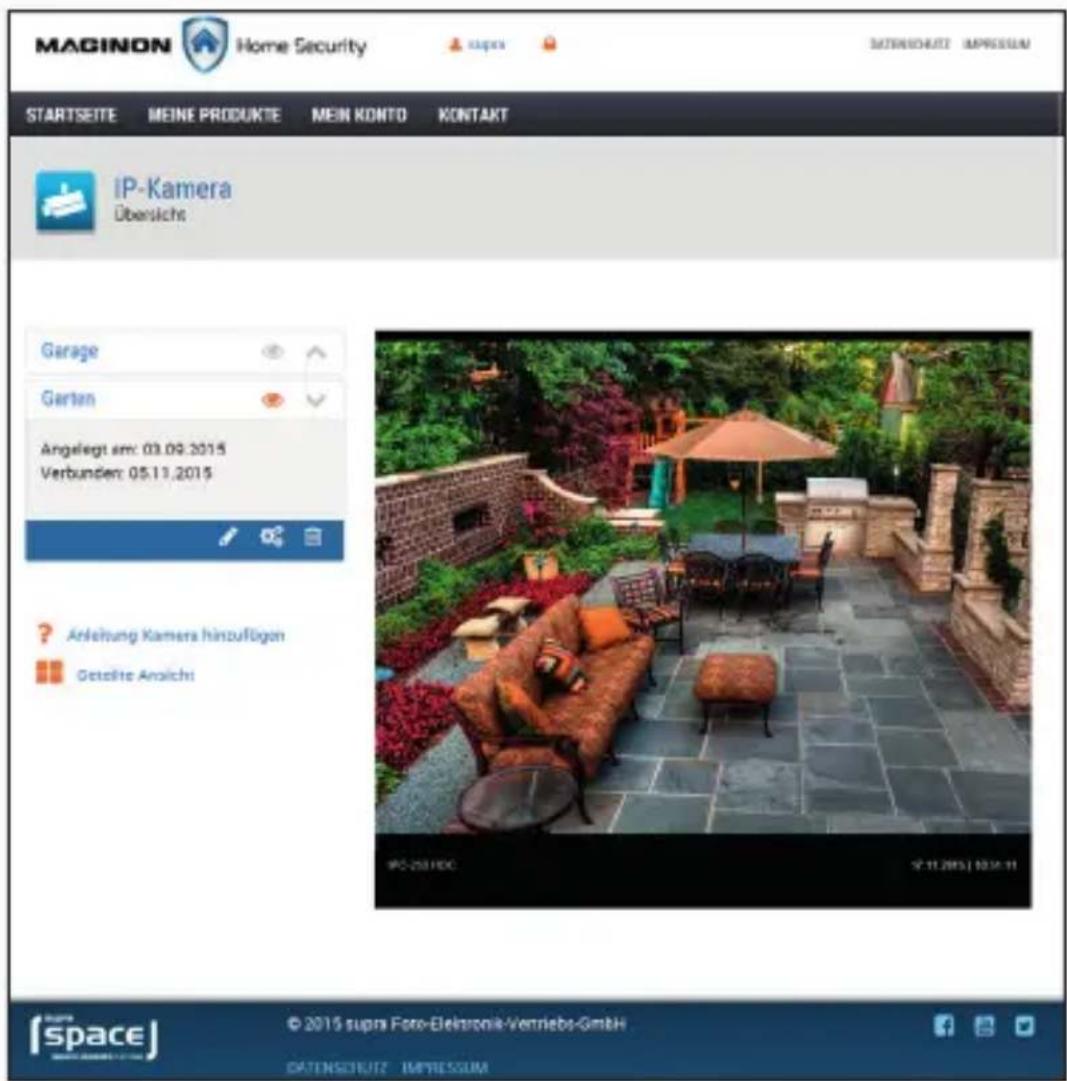

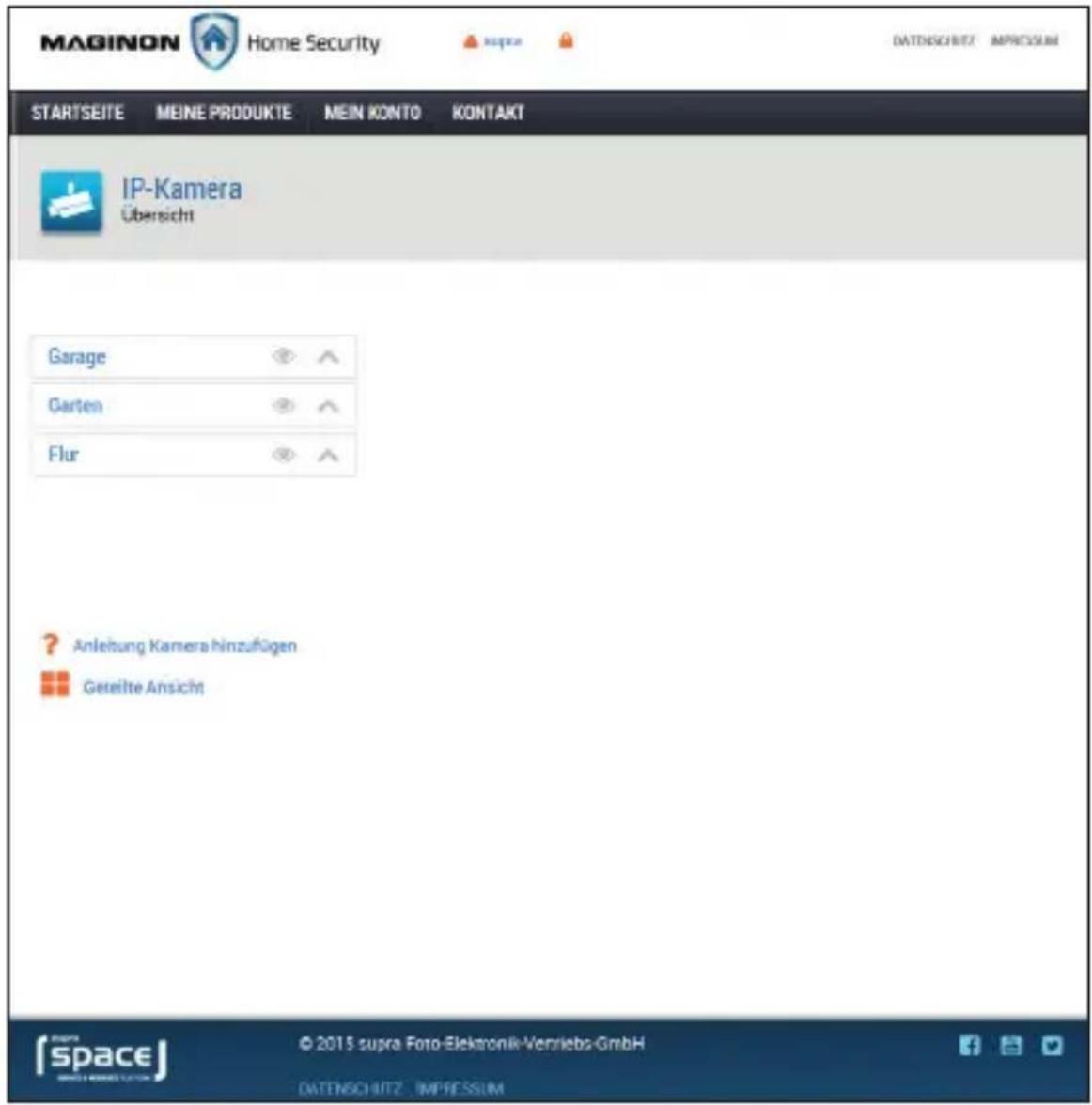

Gehen Sie mit Ihrem Browser auf die Internetseite: www.supra-space.de und melden sich dort an.

6. Smartphone-App herunterladen

Laden Sie entweder im App Store oder auf Google play die für Ihr Smartphone bzw. Ihren Tablet-PC geeignete App „Maginon IPC-Viewer“ herunter. Informationen zur App und zum Download finden Sie auf Seite 25.

7. Überwachungskamera in App einrichten

Über den Button „Anmelden“ melden Sie sich bei supra space an. Verwenden Sie hier die Anmelde-daten, die Sie im Einrichtungsassistenten verwendet haben.

Nach der Anmeldung steht Ihnen die Kamera sofort in einer Liste unter dem von Ihnen gewählten Kameranamen zur Verfügung. Wählen Sie diese am Display aus, um das Kamerabild angezeigt zu bekommen.

Schnellstart-Anleitung für MAC OS

1. Installation der Hardware

Verbinden Sie die Überwachungs-kamera mit dem LAN-Kabel und stecken dieses in die linke LAN-Buchse des PoE-Adapters.

Verbinden Sie den PoE-Adapter mit Ihrem Router über das mitgelieferte LAN-Kabel.

2. IP-Adresse des Routers ermitteln

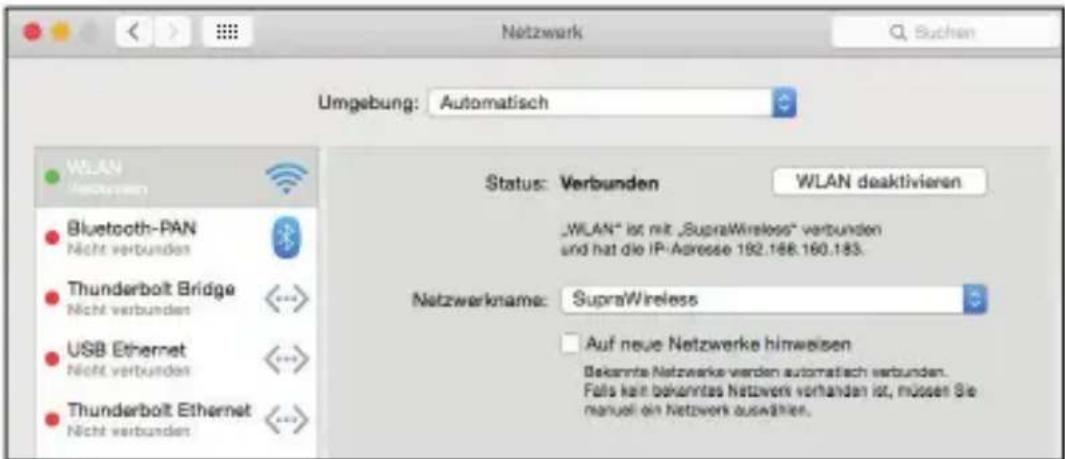

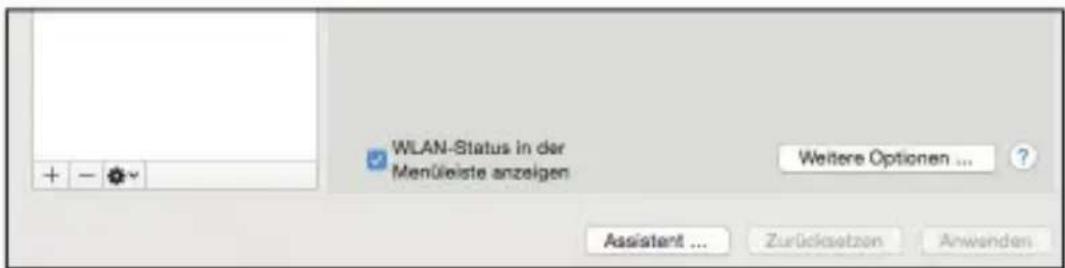

Zunächst benötigen Sie die lokale IP-Adresse Ihres Routers. Um in Ihrem Mac-Rechner die lokale IP-Adresse des Routers zu ermitteln, klicken Sie in der Menüleiste auf 📄 . Wählen Sie „Systemeinstellungen“ und danach „Netzwerk“. Es öffnet sich nachfolgendes Fenster.

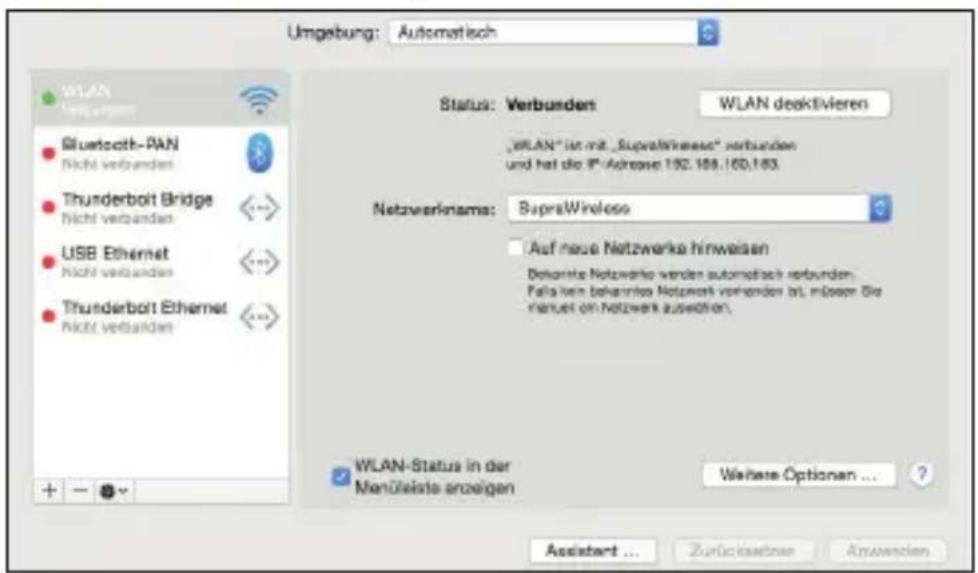

Wählen Sie im Fenster die aktuelle Netzwerkverbindung aus. Diese ist am grünen Punkt davor zu erkennen (hier „WLAN“). Öffnen Sie dann den Bereich „Weitere Optionen“.

Wechseln Sie nun auf die Seite „TCP/IP“. Sie finden hinter „Router“ die lokale IP-Adresse Ihres Routers. Im nachfolgenden Beispiel ist dies die Adresse 192.168.16.1.

Notieren Sie diese lokale IP-Adresse.

3. IP-Adresse der Überwachungskamera ermitteln

Öffnen Sie den Internet-Browser „Safari“ und geben dort als Zieladresse die zuvor ermittelte IP-Adresse des Routers ein.

Es öffnet sich die Konfigurationsseite des Routers.

Melden Sie sich am Router an. Die Anmeldedaten finden Sie in der Bedienungsanleitung zu Ihrem Router.

Schauen Sie in den Einstellungen nach einer Option mit einer Bezeichnung wie „DHCP-Tabelle“ oder „DHCP-Reservierung“. Hier sind alle mit dem Router verbundenen Geräte aufgelistet. Die Bezeichnung der Liste kann sich je nach Router unterscheiden. Schauen Sie daher auch in der Bedienungsanleitung zu Ihrem Router nach.

Im nebenstehenden Beispiel ist die Überwachungskamera mit der Bezeichnung „ipcam_006E060241B6“ aufgeführt. Daneben finden Sie die lokale IP-Adresse der Überwachungskamera (hier: 192.168.1.113)

4. Die supra space einrichten

Öffnen Sie den Internet-Browser „Safari“ und geben dort die zuvor ermittelte IP-Adresse der Kamera ein. Es öffnet sich die Konfigurationsseite der Kamera.

Melden Sie sich hier mit dem Benutzernamen „admin“ und dem von Ihnen vergebenen Passwort ein. (siehe Seite 14)

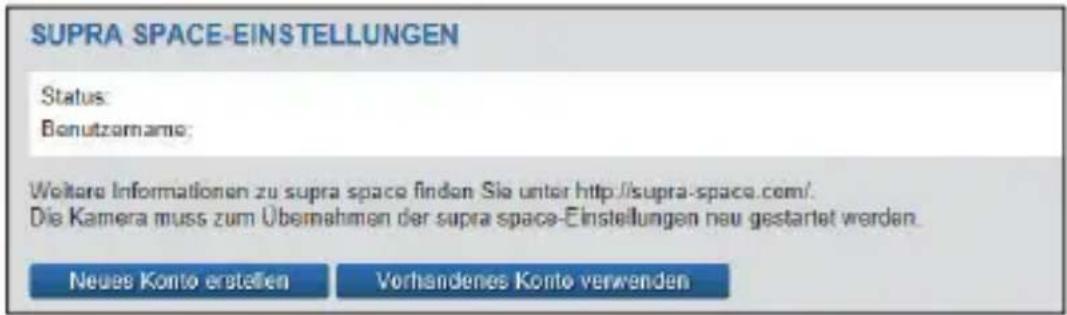

Wählen Sie „Einstellungen“. Klicken Sie zuerst auf das supra space-Symbol, dann auf „Neues Konto anlegen“.

Die Daten ausfüllen (Benutzername, Passwort, Email).

Auf Speichern klicken und die Kamera neu starten.

5. Überwachungskamera aufrufen

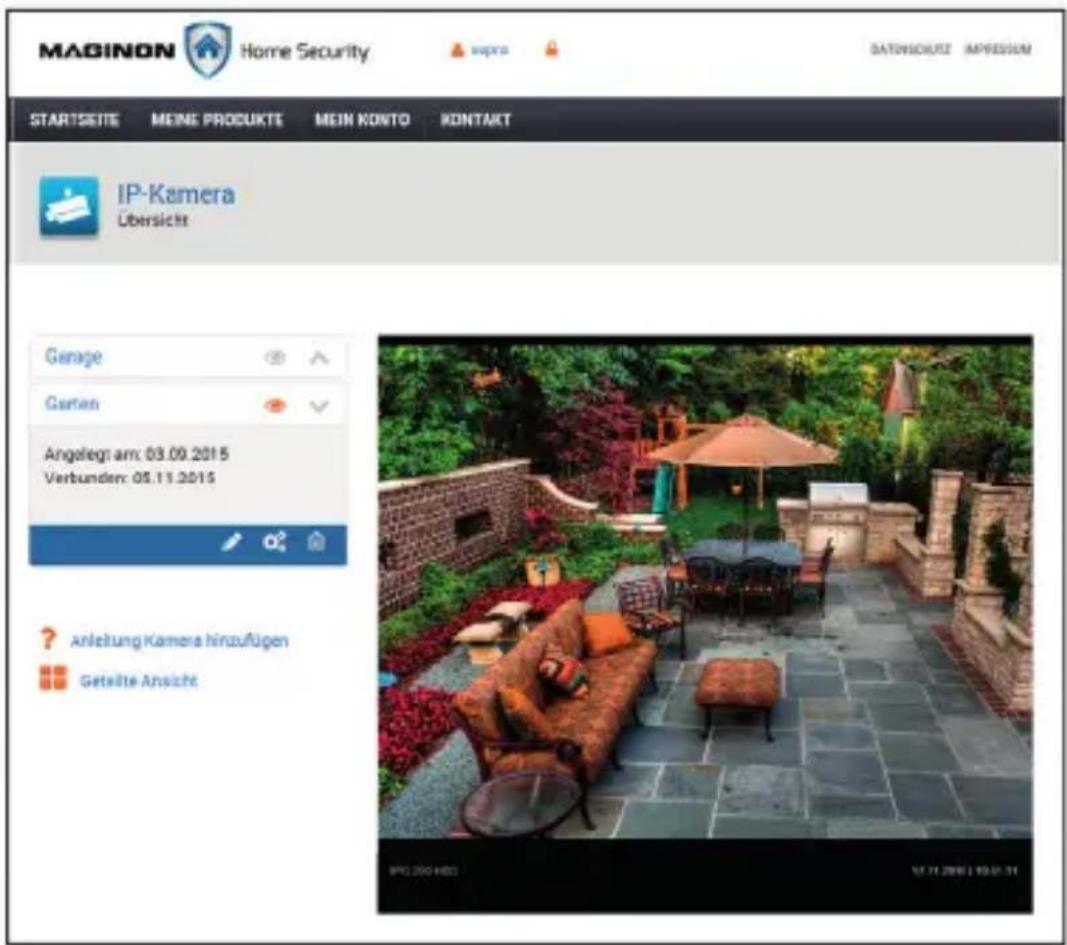

Gehen Sie mit Ihrem Browser auf die Internetseite: www.supra-space.de und melden sich dort an.

6. Smartphone-App herunterladen

Laden Sie entweder im App Store oder auf Google play die für Ihr Smartphone bzw. Ihren Tablet-PC geeignete App „Maginon IPC-Viewer“ herunter. Informationen zur App und zum Download finden Sie auf Seite 25.

7. Überwachungskamera in App einrichten

Über den Button „Anmelden“ melden Sie sich bei supra space an. Verwenden Sie hier die Anmeldedaten, die Sie im Einrichtungsassistenten verwendet haben.

Nach der Anmeldung steht Ihnen die Kamera sofort in einer Liste unter dem von Ihnen gewählten Kameranamen zur Verfügung. Wählen Sie diese am Display aus, um das Kamerabild angezeigt zu bekommen.

Schnellstart-Anleitung für die App

1. Installation der Hardware

Verbinden Sie die Überwachungs-kamera mit dem LAN-Kabel und stecken dieses in die linke LAN-Buchse des PoE-Adapters.

Verbinden Sie den PoE-Adapter mit Ihrem Router über das mitgelieferte LAN-Kabel.

2. Smartphone-App herunterladen

Laden Sie entweder im App Store oder auf Google play die für Ihr Smartphone bzw. Ihren Tablet-PC geeignete App „Maginon IPC-Viewer“ herunter und installieren diese.

3. Überwachungskamera in App einrichten

Starten Sie die App und wählen Sie das „Plus Symbol“ um eine neue Kamera einzurichten und wählen Sie Ihr Kameramodel aus.

Folgen Sie dann den Anweisungen, die in der App angezeigt werden. Nach einigen Sekunden sehen Sie die Überwachungskameras, die in Ihrem Netzwerk gefunden wurden.

Noch nicht eingerichtete Kameras werden mit

Ihrer eindeutigen ID-Nummer angezeigt. Schließen Sie

daher immer nur eine Kamera zur Installation an, falls Sie mehrere Kameras installieren möchten. Drücken Sie auf die Kamera, die Sie einrichten möchten.

Ist nur eine Kamera in Ihrem Netzwerk angeschlossen, wird diese Auswahl nicht angezeigt und Sie werden direkt zum nächsten Schritt geleitet, nachdem die Kamera gefunden wurde.

Wählen Sie im nächsten Fenster, ob Sie bereits ein supra space- Konto haben („Anmelden“) oder ein neues Konto einrichten möchten („Registrieren“). Vergeben Sie dann einen Namen für die Kamera und konfigurieren Sie die Drahtloseinstellungen

Wenn Sie Ihre Kamera in einem europäischen Land mit Ihrem Router verbinden wollen, stellen Sie bitte nach der Auswahl Ihres Routers die Region von Nordamerika (Kanal 1-11) auf Europa (Kanal 1-13).

Klicken Sie auf den „Haken-Button“ oben rechts um die Einrichtung abzuschließen. Nachdem die Kamera konfiguriert wurde, warten Sie bitte zwei Minuten bis die Kamera neugestartet hat. Danach können Sie die Überwachungskamera verwenden.

Sicherheit

Bestimmungsgemäßer Gebrauch

Die Überwachungskamera ist ausschließlich als IP-Überwachungskamera konzipiert. Sie ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet.

Verwenden Sie die Überwachungskamera nur wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder Datenverlusten führen.

Der Hersteller oder Händler übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen oder falschen Gebrauch entstanden sind.

Sicherheitshinweise

WARNING!

Stromschlaggefahr!

Fehlerhafte Elektroinstallation oder zu hohe Netzspannung können zu elektrischem Stromschlag führen.

- Schließen Sie die Überwachungskamera nur an, wenn die Netzspannung der Steckdose mit der Angabe auf dem Typschild übereinstimmt.

- Schließen Sie die Überwachungskamera nur an eine nahe und gut zugängliche Steckdose an, damit Sie diese bei einem Störfall schnell von Stromnetz trennen können.

- Verwenden Sie nur den mitgelieferten Adapter.

- Betreiben Sie die Überwachungskamera nicht, wenn sie sichtbare Schäden aufweist oder das Netzkabel bzw. der Netzstecker defekt ist.

- Wenn das Netzkabel der Überwachungskamera beschädigt ist, muss es durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden.

- Öffnen Sie das Gehäuse nicht, sondern überlassen Sie die Reparatur Fachkräften. Wenden Sie sich dazu an eine Fachwerkstatt. Bei eigenständig durchgeführten Reparaturen, unsachgemäßem Anschluss oder falscher Bedienung sind Haftungs- und Garantieansprüche ausgeschlossen.

- Die Überwachungskamera darf nicht mit einer externen Zeitschaltuhr oder separatem Fernwirksystem betrieben werden.

- Tauchen Sie weder die Überwachungskamera noch Netzkabel oder -stecker in Wasser oder andere Flüssigkeiten.

- Fassen Sie den Netzstecker niemals mit feuchten Händen an.

- Ziehen Sie den Netzstecker nie am Netzkabel aus der Steckdose, sondern fassen Sie immer den Netzstecker an.

- Verwenden Sie das Netzkabel nie als Tragegriff.

- Halten Sie die Überwachungskamera, den Netzstecker und das Netzkabel von offenem Feuer und heißen Flächen fern.

- Verlegen Sie das Netzkabel so, dass es nicht zur Stolperfalle wird.

- Knicken Sie das Netzkabel nicht und legen Sie es nicht über scharfe Kanten.

- Lagern Sie die Überwachungskamera nie so, dass sie in eine Wanne oder in ein Waschbecken fallen kann.

- Greifen Sie niemals nach einem Elektrogerät, wenn es ins Wasser gefallen ist. Ziehen Sie in einem solchen Fall sofort den Netzstecker.

- Offene Brandquellen, wie z.B. brennende Kerzen, sollten nicht auf das Gerät gestellt werden.

• Die Benutzung des Gerätes ist nur in gemäßigtem Klima erlaubt.
  – Die Trennvorrichtung muss ohne Schwierigkeiten benutzbar sein.
• Sorgen Sie dafür, dass Kinder keine Gegenstände in die Überwachungskamera hineinstecken.
• Wenn Sie die Überwachungskamera nicht benutzen, sie reinigen oder wenn eine Störung auftritt, schalten Sie die Überwachungskamera immer aus und ziehen Sie den Netzstecker aus der Steckdose.

WARNING!

Gefahren für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder).

- Diese Überwachungskamera kann von Kindern ab acht Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs der Überwachungskamera unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit der Überwachungskamera spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

- Halten Sie Kinder jünger als acht Jahre von der Überwachungskamera und dem Netzkabel fern.

- Lassen Sie die Überwachungskamera während des Betriebs nicht unbeaufsichtigt.

- Lassen Sie Kinder nicht mit der Verpackungsfolie spielen. Sie können sich beim Spielen darin verfangen und ersticken.

HINWEIS!

Gefahr von Sachschäden!

Unsachgemäßer Umgang mit der Überwachungskamera kann zu Beschädigungen der Überwachungskamera führen.

- Achten Sie beim Aufstellen und Montieren der Überwachungskamera darauf, dass mindestens 10 cm Abstand nach allen Seiten eingehalten wird, um eine ausreichende Belüftung zu gewährleisten. Achten Sie besonders darauf, dass keine Lüftungsöffnungen durch Zeitungen, Tischdecken oder Vorhänge abgedeckt sind.

- Stellen Sie die Überwachungskamera nie auf oder in der Nähe von heißen Oberflächen ab (z. B. Herdplatten etc.).

- Bringen Sie das Netzkabel nicht mit heißen Teilen in Berührung.

- Setzen Sie die Überwachungskamera niemals hoher Temperatur (Heizung etc.) aus. Füllen Sie niemals Flüssigkeit in die Überwachungskamera.

- Tauchen Sie die Überwachungskamera zum Reinigen niemals in Wasser und verwenden Sie zur Reinigung keinen Dampfreiniger. Die Überwachungskamera kann sonst beschädigt werden.

- Geben Sie die Überwachungskamera keinesfalls in die Spülmaschine. Sie würden sie dadurch zerstören.

- Verwenden Sie die Überwachungskamera nicht mehr, wenn die Kunststoff- oder Metallbauteile des Geräts Risse oder Sprünge haben oder sich verformt haben. Ersetzen Sie beschädigte Bauteile nur durch passende Originalersatzteile.

• Beschädigungen der Elektronik, des Objektivs oder des Zubehörs, die durch äußere Einflüsse wie Schläge, Fall oder Sonstiges hervorgerufen wurden, sind keine Garantieschäden und somit kostenpflichtig.
• Die Überwachungskamera ist wasserdicht nach IP-Standard IP54 und kann deshalb im Außenbereich verwendet werden.
• Bei einem Ausfall des Produktes aufgrund statischer Endladungen oder Stromschwankungen, führen Sie bitte einen Neustart durch.
• Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen, auf das Gerät, während es mit einem Netzadapter verbunden ist.
• Bei Anschluss an Multimedia Geräte oder einen externen Netzstecker, darf die Überwachungskamera nur im Innenbereich verwendet werden.

Der PoE-Adapter ist nur zur Verwendung im Innenbereich geeignet und darf nicht Tropf- oder Spritzwasser ausgesetzt werden. Die Nutzung des Adapters außerhalb von Gebäuden ist nicht zulässig.

Inbetriebnahme

Verpackungsinhalt prüfen

WARNUNG!

Erstickungsgefahr!

Halten Sie Kunststofffolien und -beutel von Babys und Kleinkindern fern, es besteht Erstickungsgefahr.

HINWEIS!

Sachschäden!

Wenn Sie die Verpackung unvorsichtig mit einem scharfen Messer oder anderen spitzen Gegenständen öffnen, kann der Artikel schnell beschädigt werden.

– Gehen Sie daher beim Öffnen sehr vorsichtig vor.

1. Prüfen Sie, ob die Lieferung vollständig ist (siehe Abb. A).
2. Nehmen Sie die Überwachungskamera aus der Verpackung und kontrollieren Sie, ob das Gerät oder die Einzelteile Schäden aufweisen. Ist dies der Fall, benutzen Sie die Überwachungskamera nicht. Wenden Sie sich an den Hersteller über die auf der Garantiekarte angegebene Serviceadresse.

Überwachungskamera vorbereiten

- Entfernen Sie das Verpackungsmaterial und sämtliche Schutzfolien.

Überwachungskamera montieren

Montieren Sie die Überwachungskamera mithilfe des mitgelieferten Montagematerials an einem festen Standort.

WARNUNG!

Verletzungsgefahr!

Um Verletzungen vorzubeugen, muss dieses Gerät gemäß den Aufstellanweisungen zuverlässig am Fußboden / an der Wand befestigt werden.

HINWEIS!

Sachschäden!

Unsachgemäßer Umgang bei der Montage kann zu Beschädigungen der Überwachungskamera führen.

• Stellen Sie die Überwachungskamera nicht direkt neben elektronischen Geräten auf, da es sonst zu
  Störeinflüssen kommen kann. Wenn Sie Störungen im Bild feststellen, so testen Sie die Überwachungskamera zunächst an einem anderen Standort.
• Wählen Sie den Montageort für die
  Überwachungskamera so aus, dass kein Sonnenlicht auf das Objektiv fällt.
• Zum Befestigen der Kamera nutzen Sie bitte die
  Bohrloch-Vorlage auf Seite 81, um die Wandhalterung durch die 4 beiliegenden Schrauben und Dübel an der Wand zu befestigen.

• Halten Sie die Bohrloch-Vorlage der Wandhalterung von Seite 81 an die Oberfläche des ausgewählten
  Montageorts und übertragen Sie mit einem Stift die vier Bohrungen auf die Oberfläche.

• Zum Bohren der passenden Bohrlöcher für die Dübel benötigen Sie bei einer Montage auf Stein oder Beton einen 6 mm Steinbohrer. Bei einer Montage auf Holz empfehlen wir einen 3 mm Bohrer zum Vorbohren für die direkte Befestigung mit Schrauben!

• Stecken Sie die beiliegenden Dübel nach dem Bohren bündig in die Bohrlöcher ein.
• Verschrauben Sie die Wandhalterung anschließend mit den Schrauben aus dem Montagematerial.

Simple black lowercase 'i' icon inside a square frame (no text or symbols)

Bitte beachten Sie bei der Montage, bzw. Standortauswahl der Kamera, dass Gegenlichtsituationen die Bewegungserkennungsfunktion der Kamera beeinträchtigen können und Gesichter oder andere Objekte nicht deutlich zu erkennen sind.

Überwachungskamera ausrichten

Durch die integrierte Wandhalterung der Kamera können Sie die Kamera individuell nach Ihren Bedürfnissen in einer gewünschten Position an einer Wand befestigen.

Lösen Sie die Schrauben A,B und C der Wandhalterung leicht mit dem beiliegenden

Imbus-Schlüssel. Nun können Sie die Position der Kamera ausrichten. Fixieren Sie die Position indem Sie die

Schrauben A, B und C mit dem Imbus-Schlüssel wieder fest anziehen.

Kamera-Montage abschließen

Die Stromversorgung erfolgt über ein Netzwerkkabel und das mitgelieferte Steckernetzteil per Einspeisung (PoE – Power over Ethernet). Das Netzwerkkabel kann bis zu 100 Meter lang sein.

Verbinden Sie die Überwachungskamera (Abb.: 1) und den PoE-Adapter mit dem mitgelieferten LAN-Kabel und stecken dieses in die linke Buchse (PoE) des PoE-Adapters (Abb.: 2). Damit ist die Stromversorgung hergestellt.

Überwachungskamera installieren

Hardware Installieren

Um erste Einstellungen in der IP-Überwachungskamera vorzunehmen, muss diese zunächst über das Netzwerkkabel mit dem Router verbunden werden. Eine drahtlose Verbindung über WLAN ist erst dann möglich, wenn diese über die Kabelverbindung in der Überwachungskamera eingerichtet wurde.

Stecken Sie das mitgelieferte Netzwerkkabel wie in den Abbildungen unten dargestellt in der Kamera und im Router ein.

Am Netzwerk-Anschluss der Überwachungskamera befinden sich zwei Kontroll-LEDs:

- Gelb: zeigt an, dass Netzwerkaktivität stattfi ndet.

- Grün: zeigt an, dass die Überwachungskamera mit einem Netzwerk verbunden ist.

Wenn Ihr Router nicht über einen Anschluss für ein Netzwerkkabel verfügt, dann können Sie die Überwachungskamera auch ohne Router einrichten.

Simple black lowercase 'i' icon inside a square frame (no text or symbols)

Deaktivieren Sie dazu alle vorhandenen Netzwerke am Computer und stecken das Netzwerkkabel der Überwachungskamera direkt am Computer ein und folgen Sie der Installation auf Seite 49 Abschnitt „Der Router verfügt über keinen Anschluss für ein Netzwerkkabel“

Systemvoraussetzungen

Betriebssystem: Die auf der beiliegenden CD vorhandene Software ist ausschließlich für Windows-Systeme geeignet. Über den Browser-Zugang können Sie die Überwachungskamera jedoch auch über Mac OS, Linux oder andere Betriebssysteme einrichten.

• Betriebssysteme: Windows Vista, 7, 8, 10
  • Prozessor: 2.0 GHz oder höher
  • RAM-Speicher: 512 MByte oder höher
• Netzwerk-Karte: 10MBit/s oder höher
• Grafi kkarte: 512 MByte oder höher
• Internet-Browser: Internet Explorer (ab Version 9), Firefox (ab Version 3), Google Chrome, Safari, Opera (neueste Version)
• Bildschirmauflösung: 1024 x 768 oder höher

Softwareinstallieren

Die mitgelieferte Software ist nur für Windows-Systeme geeignet. Um die Installation auf Mac-Systemen durchzuführen, lesen Sie bitte Abschnitt „Auf Mac OS X installieren“.

Die Installation der Software muss auf einem Computer erfolgen, der mit demselben Router verbunden ist wie die Überwachungskamera. Sollte Ihr Computer kein

CD-Laufwerk besitzen, können Sie die Software hier kostenlos herunterladen:

http://sgcdn-updates.s3.amazonaws.com/IPC-01.09.02.exe

1. Legen Sie die mitgelieferte Software-CD in das CD-/DVD-Laufwerk Ihres Computers ein.

2. Daraufhin sollte sich automatisch das nachfolgende Auswahlmenü öffnen. Sollte das Menü nicht automatisch starten, so gehen Sie am Computer zur Übersicht der Laufwerke und öffnen dort das CD-/DVD-Laufwerk mit der Bezeichnung „Maginon IP Camera“ durch Anklicken mit der Maus.

3. Starten Sie dann mit einem Doppelklick das Programm CDMenu/CDMenu.exe.

1. Klicken Sie auf „supra IPCam“, um das Programm supra IPCam Config zu installieren. Folgen Sie den Angaben auf dem Bildschirm, bis die Installation der Software abgeschlossen ist.

2. Über den Punkt „Bedienungsanleitung“ im Startmenü der Software-CD kann zudem die Bedienungsanleitung in der Systemsprache des Computers am Bildschirm geöffnet werden.

3. Sollte zur Darstellung von pdf-Dokumenten kein geeignetes Programm auf Ihrem Computer vorliegen, so können Sie zusätzlich das Programm „Adobe Acrobat Reader“ installieren.

Die Cloud „supra space“ installieren

Wir haben für Ihre Maginon IPC-250 HDC eine Möglichkeit eingerichtet, die Kamera auf vereinfachte Weise zu installieren. Dazu wird Ihnen eine Cloud-Lösung angeboten, die sich sehr schnell und einfach einrichten lässt. Nach dieser Installation haben Sie über die „supra space“ jederzeit einen direkten Zugriff auf die Kamera.

Bei einer Cloud handelt es sich um eine Plattform im Internet, die die Verbindung zwischen Kamera und Ihrem Endgerät Computer, Handy, TabletPC herstellt. Dabei werden in der „supra space“ nur die notwendigen Verbindungsdaten für die Kamera gespeichert, nicht jedoch Aufnahmen der Kamera.

Nachfolgend erläutern wir Ihnen in wenigen Schritten, wie Sie die Maginon IPC-250 HDC für die Verwendung über die Cloud einrichten können.

1. Klicken Sie im Programm supra IPCam Config auf die Option „Suche starten“. Nachdem die Kamera gefunden und angezeigt wird, prüfen Sie bitte ob es ein neues Update für Ihre Kamera gibt. Klicken Sie dazu auf „Info“ und wählen Sie „Update“. Führen Sie alle angebotenen

Updates durch. Bitte warten Sie nach erfolgreichem Update, bis die Kamera neu gestartet ist. Sie können an dieser Stelle auf „Browser“ klicken um direkt auf die Kamera zuzugreifen. Verwenden Sie dazu den Benutzernamen „admin“ ohne Kennwort.

Bitte vergeben Sie aus Gründen der Datensicherheit unbedingt ein Passwort für den „admin“ Account. Ein externer Zugriff auf die Kamera ist ohne die Vergabe eines Passwortes nicht möglich.

Auf S.57 finden Sie eine Erklärung, wie das Kennwort geändert werden kann. Zum weiteren Einrichten der Kamera wählen Sie die Option „Einrichtung“.

1. Wählen Sie als Kameramodell „Maginon IPC-250 HDC“ aus und klicken dann auf „OK“. Daraufhin werden die Einstellungen der Kamera abgerufen.
2. Um die Kamera für die Verwendung über die „supra space“ einzurichten, wählen Sie im nächsten Schritt die zweite Option „Kamera mit supra space verwenden (empfohlen)“.

1. Geben Sie im nächsten Fenster einen beliebigen Namen für die Kamera an, der beispielsweise den Standort beschreibt.
2. Wählen Sie im nächsten Schritt Ihr Drahtlosnetzwerk aus, stellen die Region auf „Europa“ ein und geben den Schlüssel an.

1. Geben Sie nun Registrierungsdaten zur Anmeldung bei supra space an. Wählen Sie einen beliebigen Benutzernamen und ein Passwort mit wenigstens 8 Zeichen. Geben Sie zudem eine gültige E-Mail-Adresse an. Notieren Sie diese Anmeldedaten.
2. Im letzten Schritt wird noch einmal wiederholt, welche Einstellungen vorgenommen werden.
3. Gehen Sie auf „Weiter“, um die Einrichtung der Kamera durchzuführen.

Sie können die Kamera kostenfrei bei supra space registrieren. Mit supra space erhalten Sie schnellen und einfachen Zugriff auf Ihre Kamera von überall.

Ich möchte mich neu bei supra space anmelden:

Benutzername:

mustermann1

Passwort:

Wiederholung:

E-Mail:

[e-mail]

Ich bin bereits bei supra space angemeldet:

Benutzername:

Passwort:

Sie können Ihren Benutzernamen oder Ihr Passwort im Internet unter www.supra-space.de wiederherstellen.

Einrichtungsassistent - Überprüfen

X

Die erfassten Einstellungen können jetzt in der Kamera gespeichert werden:

Kameraname:

Garage (ändern)

Drahtloseinstellungen:

sukona (ändern)

Domainname:

(nicht ändern)

supra space:

mustermann1 (ändern)

Zurück

Weiter

Abbrechen

Die Cloud „supra space“ aufrufen

Öffnen Sie nun im Internet-Browser über den Link: http://supra-space.de oder http://supra-space.com die Startseite der Cloud.

Melden Sie sich mit den Benutzerdaten an, die Sie im Einrichtungsassistenten angegeben haben. Daraufhin wird in der Übersicht aller Produkte Ihre IP-Kamera aufgeführt. Wählen Sie diese aus, um die Kamera aufzurufen. Es öffnet sich dann die nachfolgende Seite.

Die Kamera über „supra space“ verwenden

Wählen Sie das Symbol, um das Bild Ihrer Maginon IPC-250 HDC aufzurufen.

Über können Sie die Web-Oberfläche Ihrer Kamera aufrufen. Sie haben dann Zugriff auf alle Einstellungen Ihrer Maginon IPC-250 HDC.

Die App „Maginon IPC Viewer“ verwenden

Laden Sie entweder im App Store oder auf Google play die für Ihr Smartphone bzw. Ihren Tablet-PC geeignete App „Maginon IPC-Viewer“ herunter. Informationen zur App und zum Download finden Sie auf Seite 25.

Über den Button „Anmelden“ melden Sie sich bei supra space an. Verwenden Sie hier die Anmeldedaten, die Sie im Einrichtungsassistenten verwendet haben.

Nach der Anmeldung steht Ihnen die Kamera sofort in einer Liste unter dem von Ihnen gewählten Kameranamen zur Verfügung. Wählen Sie diese am Display aus, um das Kamerabild angezeigt zu bekommen.

Auf Mac OS X installieren

Installieren Sie zunächst die Überwachungskamera gemäß den Schritten bis einschließlich Abschnitt „Systemvoraussetzungen“. Um die Überwachungskamera auf Ihrem Mac OS X zu konfigurieren, müssen Sie im ersten Schritt die IP-Adresse Ihres Routers ermitteln. Mit dieser IP-Adresse haben Sie dann Zugriff auf die Konfigurationsseite des Routers. Im nächsten Schritt benötigen Sie aus den Einstellungsdaten des Routers die IP-Adresse der Überwachungskamera. Mit dieser Adresse können Sie die Konfigurationsseite der IPC-250 HDC öffnen und die Einstellungen an der Überwachungskamera vornehmen.

IP-Adresse des Routers ermitteln

1. Um auf Ihrem Mac OS X die IP-Adresse des Routers zu ermitteln, klicken Sie in der Menüleiste bitte auf das Apfelsymbol .

2. Klicken Sie nun auf „Systemeinstellungen“ und weiter auf „Netzwerk“.

3. Wählen Sie links im Fenster die aktuelle Netzwerkverbindung aus. Diese ist am grünen Punkt davor zu erkennen, in diesem Fall ist es „WLAN“, klicken Sie dort auf „Weitere Optionen“:

1. Wechseln Sie nun auf die Seite „TCP/IP“, dort finden Sie hinter „Router“ die IP-Adresse Ihres Routers. Im nachfolgenden Beispiel ist dies die Adresse 192.168.16.1.

IP-Adresse der Überwachungskamera ermitteln

Öffnen Sie nun den Internet-Browser Safari und geben dort als Zieladresse die ermittelte IP-Adresse Ihres Routers ein. Daraufhin öffnet sich die Konfigurationsseite des Routers. Dort finden Sie in den Einstellungen in der Regel eine Option mit der Bezeichnung „DHCP-Tabelle“ bzw. „DHCP-Reservierung“, die Sie aufrufen können. Danach erhalten Sie eine Liste aller Geräte im Netzwerk wie im nachfolgenden Beispiel.

Bitte beachten Sie, dass sich die Darstellung in der Konfiguration Ihres Routers von der des Beispiels unterscheiden kann.

In dieser Liste wird die Überwachungskamera unter einer Bezeichnung „ipcam_xxx“ aufgeführt. Im obigen Beispiel wäre dies „ipcam_006E060241B6“. Daneben finden Sie die IP-Adresse der Überwachungskamera (hier: 192.168.1.113). Geben Sie diese Adresse in ein neues Fenster des Browsers (Safari) ein, um die Konfigurationsseite der Überwachungskamera zu öffnen.

Auf der Konfigurationsseite der Überwachungskamera melden Sie sich mit dem „admin“-Account und dem von Ihnen vergebenen Passwort an (siehe Seite 14).

Auf S.57 finden Sie eine Erklärung, wie das Kennwort geändert werden kann.

Nach der Anmeldung registrieren Sie sich für supra space. Klicken Sie dazu auf „Einstellungen“ und wählen Sie den Button supra space.

Das Programm supra IPCam Config findet die Kamera nicht

Sind Überwachungskamera und Computer mit dem Router verbunden?

1. Falls am Computer mehrere drahtlose Netzwerke aktiv sind, so deaktivieren Sie alle Drahtlosnetzwerke, zu denen die Überwachungskamera keine Verbindung hat.

2. Deaktivieren Sie die Firewall des Computers.

Der Router verfügt über keinen Anschluss für ein Netzwerkkabel

1. Verbinden Sie die Überwachungskamera direkt mit dem Computer.

2. Deaktivieren Sie alle Netzwerke am Computer.

3. Schließen Sie die Überwachungskamera mit dem Netzwerkkabel am Computer an

4. Suchen Sie die Überwachungskamera mit dem Programm supra IPCam Config.

5. Wählen Sie in supra IPCam Config die Überwachungskamera aus und gehen dann auf „Adresse“.

6. Deaktivieren Sie „DHCP“ und geben unter „Statische Konfiguration“ ein:

• IP-Adresse: 169.254.10.100; Subnetzmaske: 255.255.0.0
- „Standardgateway“ und „DNS-Server“ bleiben leer.

1. Klicken Sie auf „Anwenden“ und warten dann, bis das Programm die Überwachungskamera anzeigt.

Die drahtlose Verbindung zwischen Überwachungskamera und Router funktioniert nicht

1. Überprüfen Sie die Drahtloseinstellungen, insbesondere die eingegebenen Schlüssel. Eventuell sind nicht alle WLAN-Kanäle freigeschaltet. Passen Sie die Einstellung „Region“ bei den Drahtloseinstellungen an.
2. Ihr Router vergibt eventuell wechselnde lokale IP-Adressen bei jeder neuen Verbindungsherstellung. Suchen Sie daher die Überwachungskamera erneut über supra IPCam Config.

Verwendung

Am Computer verwenden

Überwachungskamera aufrufen

1. Öffnen Sie zunächst Ihr Browser-Programm (Internet Explorer, Firefox, Opera, Google Chrome, Safari oder ähnliches). Geben Sie die IP-Adresse der Überwachungskamera ein. Wenn Sie auf die Überwachungskamera von einem Computer im selben lokalen Netzwerk zugreifen möchten, so können Sie hier auch die lokale Netzwerkadresse angeben.

1. Geben Sie zur Anmeldung einen Benutzernamen sowie ggf. das zugehörige Passwort ein. Klicken Sie anschließend auf „Anmelden“. Bei der ersten Verwendung der Überwachungskamera geben Sie hier bitte als Benutzer „admin“ ein und lassen das Passwort-Feld leer.

Es öffnet sich daraufhin das Bedien- und Einstellungsprogramm der Überwachungskamera.

Bitte ändern Sie aus Gründen der Datensicherheit das Passwort für den „admin“-Account wie auf Seite 57 beschrieben.

Überwachungskamera steuern

Zur Steuerung der Überwachungskamera stehen Ihnen verschiedene Elemente und Optionen zur Verfügung. Unterhalb des Kamerabildes finden Sie einige grundlegende Kameraeinstellungen.

Dabei ist es abhängig von den Berechtigungen des Benutzerkontos, welche Bedienelemente zur Verfügung stehen und welche Einstellungen geändert werden dürfen.

Als Administrator stehen Ihnen alle Einstellungen zur Verfügung.

Als Bediener können Sie das Kamerabild inkl. Bildeinstellungen abrufen. Änderungen sind nur für Bildeinstellungen möglich.

Als Benutzer können Sie lediglich das Kamerabild aufrufen, jedoch keine Einstellungen ändern.

Kamerabild festlegen

Legen Sie unter der Ansicht die Einstellungen bezüglich des Kamerabildes fest.

• Auflösung: Hier können Sie auswählen, ob das Bild der Überwachungskamera in der Auflösung 1280 x 720 Pixel, 640 x 480 Pixel oder 320 x 240 Pixel angezeigt werden soll.
• Lichtfrequenz: Wenn die Überwachungskamera in einem Raum mit Neonlicht verwendet wird, so stellen Sie hier die Netzfrequenz des örtlichen Stromnetzes ein (50 Hz bzw. 60 Hz). Wird die Überwachungskamera im Freien verwendet, so wählen Sie hier Außenbereich.
• Helligkeit: Geben Sie einen Helligkeitswert im Bereich 0 bis 6 an. Je höher dieser Wert ist, desto heller ist das Kamerabild.
• Kontrast: Geben Sie einen Kontrastwert im Bereich 0 bis 6 an. Je höher dieser Wert ist, desto kontrastreicher ist das Kamerabild.
  • Horizontal spiegeln: Markieren Sie diese Option, wenn das Kamerabild horizontal gespiegelt werden soll.
• Vertikal spiegeln: Markieren Sie diese Option, wenn das Kamerabild vertikal gespiegelt werden soll.

Die horizontale und vertikale Spiegelung des Kamerabildes wird beispielsweise dann verwendet wenn die Überwachungskamera an der Decke montiert ist.

Einstellungen

In den nachfolgenden Abschnitten erhalten Sie eine Übersicht über alle Einstellungsmöglichkeiten der Überwachungskamera. Sollten während der Installation oder Verwendung der Überwachungskamera Probleme auftreten bzw. Einstellungsänderungen notwendig sein, so finden Sie hier Hinweise zu den jeweiligen Optionen.

1. Öffnen Sie Ihren Internetbrowser und rufen Sie die Seite „www.supra-space.com“ auf. Loggen Sie sich bitte mit Ihrem Kontonamen und Passwort bei supra space ein.
2. Wählen Sie die Kamera aus, bei der die Einstellungen geändert werden sollen und klicken Sie rechts auf die Option „Einstellungen“. Hier können Sie die gewünschte Einstellungskategorie auswählen.

Gerätestatus einstellen

Der Gerätestatus gibt Ihnen Auskunft über aktuelle Daten und Einstellungswerte der Überwachungskamera. Wählen Sie dazu im Menü unten das Symbol „Gerätestatus“.

Kameranamen einstellen

Sie können der Überwachungskamera eine Bezeichnung geben, beispielsweise um sie im Netzwerk einfacher zu finden oder um bei Verwendung von mehreren Überwachungskameras eine eindeutige Zuordnung zu haben.

Wählen Sie dazu im Menü unten „Kameraname“

(2. Symbol). Geben Sie die gewünschte Bezeichnung für die Überwachungskamera im Textfeld ein und klicken dann auf „Speichern”. Der Kameraname darf aus beliebigen Zeichen zusammengesetzt sein und bis zu 20 Zeichen umfassen.

Der neue Kameraname wird ohne Neustart der Überwachungskamera übernommen.

Datum und Uhrzeit einstellen

Stellen Sie hier ein, in welcher Zeitzone sich die Überwachungskamera befindet und ob Datum und Uhrzeit über einen so genannten NTP-Server (Zeit-Server) automatisch aktualisiert werden soll. Die korrekte Uhrzeit ist unter anderem für die Zeitplanung für Alarm oder der FTP-Übertragung notwendig.

1. Aktuelles Datum und Uhrzeit: Hier wird Datum und Uhrzeit angezeigt, wie sie in der Überwachungskamera gespeichert sind. Diese Daten werden beim Speichern der Einstellungen mit dem lokalen System synchronisiert. Ist die Option „Mit NTP-Server synchronisieren“ nicht ausgewählt, so können damit Datum und Uhrzeit gesetzt werden.
2. Zeitzone: Wählen Sie die Zeitzone aus, in der sich die Überwachungskamera befindet.
3. Mit NTP-Server synchronisieren: Falls Datum und Uhrzeit über einen NTP-Server automatisch aktuell gehalten werden sollen, so setzen Sie hier den Haken.
4. NTP-Server: Wählen Sie aus der vorgegebenen Liste den NTP-Server aus, über den Datum und Uhrzeit

aktualisiert werden sollen. Sie können hier auch NTP-Server mit Namen oder IP-Adresse angeben, die nicht in der Liste aufgeführt sind.

1. Klicken Sie auf „Speichern“, um Einstellungsänderungen zu übernehmen. Die Änderungen werden ohne Neustart der Überwachungskamera übernommen.

Benutzerkonten und Passwörter einrichten oder ändern

Für die Überwachungskamera können bis zu 8 Benutzerkonten eingerichtet werden. Über diese Benutzerkonten erfolgt dann der Zugriff auf die Überwachungskamera.

Um das Standardpasswort des „admin“-Accounts zu ändern, öffnen Sie die Option „Benutzerkonten“. Der „admin-Account“ wird angezeigt.

Geben Sie in das Feld „Passwort“ und in das Feld „Bestätigung“ das von Ihnen ausgewählte neue Passwort ein. Das Passwort muss aus mindestens 8 und maximal 12 Stellen mit Groß- und Kleinbuchstaben, Zahlen und Sonderzeichen bestehen, wie z.B. „Berlin#1“. Wählen Sie dann die Option „Speichern“. Bitte beachten Sie, dass der Benutzername sowie das Benutzerkonto „admin“ nicht gelöscht oder umbenannt werden können.

Um weitere Benutzerkonten einzurichten, gehen Sie bitte wie folgt vor:

1. Klicken Sie auf „Hinzufügen“, um ein neues Benutzerkonto zu erstellen.

2. Legen Sie den Benutzernamen und das Passwort für das neue Konto fest. Das Passwort muss aus mindestens 8 und maximal 12 Stellen mit Groß- und Kleinbuchstaben, Zahlen und Sonderzeichen bestehen, wie z.B. „Berlin#1“.

3. Um ein Benutzerkonto zu löschen, klicken Sie auf „Entfernen“. Sollte ein Benutzerkonto versehentlich gelöscht worden sein, aber die Änderungen noch nicht mit „Speichern“ bestätigt, so können Sie durch erneutes Aufrufen von „Benutzerkonten“ den alten Zustand wieder herstellen.

Für ein Benutzerkonto stehen verschiedene Berechtigungen zur Verfügung:

1. Besucher: Der Benutzer kann lediglich das Kamerabild abrufen, jedoch keine Einstellungsänderungen vornehmen.
2. Bediener: Der Benutzer kann das Kamerabild sowie die Bildeinstellungen abrufen. Änderungen der Einstellungen sind nur für die Bildeinstellungen möglich.
3. Administrator: Der Benutzer kann alle Einstellungsänderungen vornehmen.

Klicken Sie auf „Speichern“, um Einstellungsänderungen zu übernehmen. Sie müssen die Überwachungskamera neu starten, damit Änderungen der Benutzerkonten übernommen werden.

Netzwerkeinstellungen ändern

Zur Anbindung der Überwachungskamera an ein bestehendes Netzwerk oder einen Router müssen die Netzwerkeinstellungen vorgenommen werden.

1. DHCP verwenden: Wenn in Ihrem Netzwerk die Einbindung eines neuen Gerätes (Client) automatisch möglich ist, so setzen Sie hier den Haken. Alle notwendigen Daten werden dann direkt vom Server bzw. Router bezogen.

2. Port der Weboberfläche: Verbindungen in einem Netzwerk bestehen über so genannte Ports. Dabei können der Server und jedes angeschlossene Gerät (Client) bei identischer Netzwerkadresse über verschiedene Ports arbeiten.

Als Standardwert ist für die Überwachungskamera der Wert 80 angegeben. Bei Bedarf können Sie diesen im Bereich 1-65535 abändern.

Wenn eine automatische Einbindung neuer Geräte von Ihrem Router nicht unterstützt wird, bitte entfernen Sie den Haken bei „DHCP verwenden“.

Daraufhin öffnen sich mehrere neue Eingabefelder. Dort müssen Sie die Zugangsdaten Ihres Netzwerks manuell eingeben.

Die hier benötigten Daten können in der Regel am Computer über die Eigenschaften des Netzwerks abgerufen oder beim System-Administrator des Netzwerks erfragt werden.

1. IP-Adresse: Geben Sie hier eine individuelle Netzwerkadresse für die Überwachungskamera an. Ist beispielsweise in den Netzwerkeinstellungen des Computers bei „Default Gateway“ (Standardgateway) eine Adresse 192.168.1.1 angegeben, so muss die Adresse für die Überwachungskamera 192.168.1.x lauten.

Dabei steht x für einen Wert zwischen 2 und 254, der im Netzwerk noch nicht verwendet wird. Beispiel: 192.168.1.100.

1. Subnetzmaske: Hier ist in der Regel der Wert 255.255.255.0 anzugeben.

2. Standardgateway: Über das Standardgateway wird die Verbindung zum Internet hergestellt. Dabei handelt es sich in der Regel um die Netzwerkadresse des Routers.

3. DNS-Server: Die Adresse des so genannten DNS- oder Namen-Servers können Sie in den Netzwerkeinstellungen Ihres Computers abrufen. Dabei handelt es sich in der Regel um die Netzwerkadresse des Routers.

Klicken Sie auf „Speichern“, um Einstellungsänderungen zu übernehmen. Sie müssen die Überwachungskamera neu starten, damit Änderungen in den Netzwerkeinstellungen übernommen werden.

Drahtloseinstellungen

Falls die Überwachungskamera drahtlos über WLAN (Wireless LAN) in ein Netzwerk eingebunden werden soll, so können Sie hier die notwendigen Einstellungen dafür vornehmen. Wählen Sie dazu im Menü unten den Punkt „Drahtloseinstellungen“.

1. WLAN verwenden: Setzen Sie hier den Haken, wenn eine Drahtlosverbindung zum Netzwerk verwendet werden soll. Daraufhin öffnen sich die Optionsfelder.

Alle im folgenden benötigten Daten bezüglich des verwendeten Drahtlosnetzwerks sind im Router bzw.

Access Point vermerkt, über den dieses Netzwerk gesteuert wird. Rufen Sie daher die Einstellungen des Routers bzw. Access Points auf und öffnen dort die Einstellungen für das Drahtlosnetzwerk. Nähere Angaben dazu, wie Sie zu diesen Daten gelangen, finden Sie im Handbuch Ihres Routers bzw. erhalten Sie vom System-Administrator.

1. Netzwerkname (SSID): Geben Sie hier den Namen des Drahtlosnetzwerkes (auch mit SSID bezeichnet) ein.

2. Region: Je nach Region werden über WLAN verschiedene Kanäle nicht unterstützt. Wählen Sie daher hier die Region aus, in der die Überwachungskamera installiert ist.

3. Verschlüsselung: In Drahtlosnetzwerken werden die Daten zumeist verschlüsselt übermittelt, um einen Zugang durch Dritte zu verhindern. Geben Sie hier an, welche Art der Verschlüsselung in Ihrem WLAN-Netzwerk verwendet wird.

Bei der Einstellung „Unverschlüsselt“ werden die Daten ohne Verschlüsselung übermittelt. Wird eine der Verschlüsselungen „WEP“, „WPA“ oder „WPA2“ verwendet, so müssen Sie zusätzliche Angaben zur Verschlüsselung machen. Übernehmen Sie dazu genau die Einstellungen, wie Sie sie im Router bzw. Access Point angezeigt bekommen.

- Die Einstellungen für das Drahtlosnetzwerk sollen unverändert übernommen werden. Nur so ist eine einwandfreie Verbindung der Überwachungskamera möglich.

- Auch sollen die grundsätzlichen Einstellungen des Routers bzw. Access Points nicht verändert werden, wenn es dafür keine Notwendigkeit gibt. Anderenfalls kann es zu Problemen mit anderen WLAN-Geräten im Netzwerk geben.

Mit Hilfe der Funktion „Suchen“ können Sie eine automatische Suche nach vorhandenen Drahtlosnetzwerken starten. Wählen Sie daraufhin aus der Liste das gewünschte Netzwerk aus, indem Sie es unter „Auswahl“ markieren, und klicken dann auf „Verwenden“. Sofern zu dem gewählten Netzwerk Daten zur Verschlüsselung notwendig sind, müssen diese noch eingegeben werden.

Klicken Sie auf „Speichern“, um Einstellungsänderungen zu übernehmen. Die Überwachungskamera startet neu, damit die Änderungen übernommen werden. Der Neustart dauert ca. 2 Minuten.

UPnP-Einstellungen

Universal Plug and Play (UPnP) dient zur herstellerübergreifenden Ansteuerung von Geräten über ein IP-basiertes Netzwerk. Wird UPnP vom Router unterstützt und ist dort auch aktiviert, so werden darüber die notwendigen Firewall-Einstellungen automatisch vorgenommen.

1. Wählen Sie dazu im Menü unten den Punkt „UPnP-Einstellungen“.

1. Markieren Sie „UPnP verwenden“, wenn bei der Verbindung der Überwachungskamera UPnP genutzt werden soll. Standardmäßig ist „UPnP verwenden“ aktiviert.

2. Klicken Sie auf „Speichern“, um Einstellungsänderungen zu übernehmen. Die Änderungen werden ohne Neustart der Überwachungskamera übernommen.

DDNS-Einstellungen

Die DDNS-Einstellungen sind für den ordnungsgemäßen Betrieb der Überwachungskamera nicht erforderlich. Die Überwachungskamera kann über supra space von überall erreicht werden. Falls Sie dennoch DDNS nutzen möchten, können Sie sich eine kostenlose Internet-Adresse registrieren. Öffnen Sie in Ihrem Internet-Browser die Seite http://supracam.net um die Registrierung durchzuführen. Tragen Sie danach die registrierten DDNS-Einstellungen in der Überwachungskamera ein.

Maileinstellungen

Die Überwachungskamera kann bei bestimmten

Ereignissen eine Alarmmeldung per E-Mail versenden. Dazu sind Angaben zu einem E-Mail-Konto erforderlich, über das die E-Mails versendet werden können.

Hier können Sie beispielsweise die private E-Mail-Adresse verwenden, oder Sie richten sich eine eigene E-Mail-Adresse für die Überwachungskamera ein.

Wählen Sie dazu im Menü unten den Punkt „Maileinstellungen“ und setzen den Haken bei „SMTP verwenden“.

Aktivieren Sie „SMTP verwenden“, wenn im Alarmfall eine E-Mail versendet werden soll. Bitte beachten Sie, dass dazu der Alarm in den Alarmestellungen aktiviert sein muss.

Die nachfolgend benötigten Daten bezüglich des verwendeten E-Mail-Kontos erhalten Sie vom E-Mail-Anbieter. Bei Ihrem privaten E-Mail-Konto finden Sie diese Daten auch im E-Mail-Programm wie Outlook oder Thunderbird.

Bei dem so genannten SMTP-Server (Simple Mail Transfer Protocol) handelt es sich um den Postausgangs-Server eines E-Mail-Anbieters. An diesen Server werden die Mails zur Weiterleitung versendet.

• Server: Geben Sie die Adresse des SMTP-Servers des E-Mail-Kontos ein.
• Port: Geben Sie den Port des SMTP-Servers an. Standardwert ist hier 25.
• Verschlüsselung: Geben Sie an, ob und welche Verschlüsselung der SMTP-Server nutzt.
• Erfordert Authentifizierung: Geben Sie an, ob der SMTP-Server eine Authentifizierung erfordert. Falls ja, so markieren Sie diese Option und geben dann Benutzername und Passwort des E-Mail-Kontos an.
• Absender: Geben Sie die E-Mail-Adresse an, über die die Alarmmeldungen versendet werden sollen.
• Empfänger 1-4: Geben Sie bis zu 4 E-Mail-Adressen an, an die Alarmmeldungen versendet werden sollen. Falls Sie eine Benachrichtigung auf der E-Mail-Adresse erhalten möchten, über die die Alarmmeldungen versendet werden, so müssen Sie diese Adresse auch als Empfänger eintragen.
• IP-Adresse versenden: Mit dieser Option können Sie festlegen, ob eine E-Mail mit der aktuellen öffentlichen IP-Adresse der Überwachungskamera an die aufgeführten E-Mail-Adressen gesendet werden soll, sobald sich die IP-Adresse der Überwachungskamera ändert.

In den Feldern „Server“, „Port“, „Absender“ und „Empfänger 1“ ist stets eine Angabe erforderlich. Klicken Sie auf „Testen“, wenn Sie die Maileinstellungen testen möchten. Es wird dann eine Test-E-Mail an die aufgeführten E-Mail-Adressen versendet.

Um Einstellungsänderungen zu übernehmen, klicken Sie auf „Speichern“. Die Änderungen werden ohne Neustart der Überwachungskamera übernommen.

FTP-Einstellungen

Die Überwachungskamera bietet Ihnen die Möglichkeit, einmalig oder regelmäßig Bilder auf einen FTP-Server zu laden. Geben Sie hier die notwendigen Zugangsdaten für einen FTP-Server an, der dazu verwendet werden soll.

1. Wählen Sie dazu im Menü unten den Punkt „FTP-Einstellungen“ und setzen den Haken bei „FTP verwenden“.

1. Aktivieren Sie „FTP verwenden“, wenn Bilder der Überwachungskamera auf einen FTP-Server geladen werden sollen.

2. Server: Geben Sie die Adresse des FTP-Servers an.

3. Port: Geben Sie den Port an, über den der Zugang zum FTP-Server erfolgt. Standardwert ist hier 21.

4. Benutzername: Geben Sie den Namen eines Benutzerkontos an, das über Schreibrechte auf dem FTP-Server verfügt.
   • Passwort: Geben Sie das Passwort des Benutzerkontos an.

5. Pfad: Geben Sie den Pfad an, unter dem die Bilder auf dem FTP-Server abgespeichert werden sollen.

6. Übertragungsmodus: Wählen Sie aus, ob für die Übertragung eine passive oder aktive FTP-Verbindung angefordert werden soll.
7. Im Intervall hochladen: Wenn Sie möchten, dass Bilder der Überwachungskamera in regelmäßigen Abständen auf den FTP-Server übertragen werden, so markieren Sie diese Option.
8. Intervall (Sekunden): Legen Sie hier fest, in welchen Abständen ein Bild aufgenommen und übertragen werden soll. Die Angabe erfolgt in Sekunden.
9. Dateiname angeben: Markieren Sie diese Option, wenn Sie einen Dateinamen vorgeben möchten. Ist diese Option nicht markiert, so wird für das Abspeichern von Bildern ein vorgegebener Dateiname verwendet.

Um die Eingaben für die FTP-Einstellungen zu testen, klicken Sie unten auf „Testen“. Es wird daraufhin ein einzelnes Bild auf den FTP-Server übertragen.

Klicken Sie auf „Speichern“, um Einstellungsänderungen zu übernehmen. Die Änderungen der FTP-Einstellungen werden ohne Neustart der Überwachungskamera übernommen.

Alarmeinstellungen

Geben Sie hier an, unter welchen Bedingungen die Überwachungskamera eine Alarmmeldung abgibt und was im Alarmfall durchgeführt wird. Wählen Sie dazu im Menü unten den Punkt „Alarmeinstellungen“. Je nach

den eingestellten Optionen erhalten Sie dann folgende Anzeige:

1. Erkennen von Bewegung (Bild): Markieren Sie diese Option, um die Bewegungserkennung bei Bildveränderung zu aktivieren. Markieren Sie hier die Zeiten, in denen die Alarmeinstellungen aktiv sein sollen.
2. Empfindlichkeit: Geben Sie eine Empfindlichkeit für die Bewegungserkennung mit einem Wert zwischen 0 und 9 an. Je höher dieser Wert ist, desto höher ist die Empfindlichkeit zur Bewegungserkennung.
3. Kompensation von Lichtveränderungen: Wenn sie viele Alarm Bilder wegen Lichtveränderungen bekommen, aktivieren sie diese Option
4. Bereich eingrenzen: Mit dieser Option können Sie Bildschirmbereiche markieren, in der die Bewegungserkennung aktiviert sein soll.
5. Erkennen von Bewegung (PIR): Hier könne sie den PIR-Sensor aktivieren oder Deaktivieren.

6. Bereich bearbeiten: Wählen sie den Bereich aus in dem die Bewegungserkennung aktiv sein soll.

7. Erkennen von Anmeldefehlern: Aktivieren Sie diese Option, um eine E-Mail Benachrichtigung zu bekommen, wenn 3 mal das falsche Passwort beim anmelden angegeben wurde.

8. Melden an Mail: Aktivieren Sie diese Option, wenn im Alarmfall eine Meldung per E-Mail erfolgen soll.
9. Melden an FTP: Aktivieren Sie diese Option, wenn im Alarmfall Bilder auf dem FTP-Server abgelegt werden sollen.
10. Dauer: Geben Sie an, wie lange im Alarmfall Bilder auf dem FTP-Server abgelegt werden sollen. Die Angabe erfolgt in Sekunden.
11. Melden an HTTP: Aktivieren Sie diese Option, wenn im Alarmfall eine HTTP-Adresse aufgerufen werden soll.
12. URL: Geben Sie hier an, welche HTTP-Adresse im Alarmfall aufgerufen werden soll.
13. Melden an Push: Aktivieren Sie diese Option, um im Alarmfall eine Push Meldung auf ihr Smartphone zu bekommen.
14. Zeitplan verwenden: Sie können den Zeitraum einschränken, in dem ein Alarm ausgelöst werden soll. Sobald Sie diese Option auswählen, öffnet sich folgendes Zeitschema, in dem Sie die aktiven Zeiten markieren und somit als Alarmzeiten aktivieren können.

1. Pause nach Alarm: Geben sie an wie lange nach einem Alarmfall die Alarmerkennung inaktiv sein soll.

Klicken Sie auf „Speichern“, um Einstellungsänderungen zu übernehmen. Die Änderungen der Alarmeinstellungen werden ohne Neustart der Überwachungskamera übernommen.

PIR-Sensor

Ein PIR-Sensor reagiert auf Temperaturveränderungen, welche durch Wärmestrahlung auftreten. Statische, natürliche Wärmeunterschiede, welche durch Sonneneinstrahlung verursacht werden, werden vom PIR-Sensor nicht als Bewegung wahrgenommen. Lediglich sich ändernde Signale, wie zum Beispiel der Eintritt einer Person in den Erfassungsbereich des Sensors, wird als Bewegung und somit als Auslöser des Sensors registriert. Der PIR-Sensor reagiert somit wesentlich zuverlässiger als eine Bewegungserkennung durch reine Bildveränderung.

Simple black lowercase 'i' icon inside a square frame (no text or symbols)

Der PIR-Sensor kann nicht hinter Glasscheiben zum Einsatz gebracht werden, da durch Glas kein Wärmeunterschied erkannt werden kann.

Überwachungskamerazurücksetzen

Um die Überwachungskamera auf die Werkseinstellungen zurückzusetzen, klicken Sie auf „Jetzt zurücksetzen“.

Das Zurücksetzen dauert etwa 1 Minute. Warten Sie bitte, bis im Browser-Fenster wieder die Anmeldung angezeigt wird.

Bitte beachten Sie, dass nach dem Zurücksetzen der Kamera auch Passwörter wieder in den Auslieferzustand zurück gesetzt werden. Ändern Sie daher bei erneuter Installation aus Gründen der Datensicherheit unbedingt das Passwort für den „admin“-Account.

- Mit Ausführung der Funktion gehen alle vorgenommenen Einstellungen verloren.

- Falls die Netzwerkeinstellungen geändert wurden, ist die Überwachungskamera eventuell nicht mehr unter der aktuellen Adresse erreichbar. Sie können dann die Überwachungskamera über das Konfigurationsprogramm wieder finden.

- Die Überwachungskamera kann auch über die RESET-Taste (18) zurückgesetzt werden. Halten Sie dazu die RESET-Taste ca. 15 Sekunden gedrückt.

Überwachungskamera neu starten

Um die Überwachungskamera neu zu starten, klicken Sie auf „Jetzt neu starten“. Damit werden alle zuvor vorgenommenen Einstellungen übernommen.

Ein Neustart dauert etwa 2 Minuten. Warten Sie bitte, bis im Browser-Fenster wieder die Anmeldung angezeigt wird.

Falls die Netzwerkeinstellungen geändert wurden, ist die Überwachungskamera eventuell nicht mehr unter der aktuellen Adresse erreichbar. Die Überwachungskamera kann über das Konfigurationsprogramm wieder gefunden werden.

Mögliche Rechtsverletzungen

Bei der Benutzung der IP-Überwachungskamera sollten Sie folgende Hinweise beachten:

Urheberschutz

Grundsätzlich hat jede Person das Recht am eigenen Bild. Nach dem Urheberrechtsgesetz dürfen Bilder ohne Einwilligung der Betroffenen nur dann veröffentlicht werden, wenn die Personen lediglich als Beiwerk neben einer Landschaft oder sonstigen Örtlichkeiten erscheinen. Die Beantwortung der Frage, ob eine Person nur Beiwerk ist, hängt von den Umständen des Einzelfalls ab. Aus Gründen der Rechtssicherheit sollte in allen Fällen, in denen Aufnahmen mit identifizierbarem Personenbezug möglich sind, über die IP-Überwachungskamera informiert werden (siehe auch Abschnitt „Hinweispflicht“).

Schutz der Privatsphäre

Die Privatsphäre Anderer darf durch die gezeigten Bilder nicht verletzt werden. Richten Sie Ihre Kamera nicht in den Garten oder auf die Eingangstür Ihrer Nachbarwohnung, auch wenn diese Orte aus Ihrer eigenen Wohnung oder von öffentlichen Standorten einsehbar sind. Dies berechtigt nicht die Veröffentlichung dieser Einsichten.

Bitte beachten Sie, dass Sie vor Übergabe der Kamera zur Reparatur oder an Dritte, die Reset Funktion (Seite 72) der Kamera nutzen, damit alle persönlichen Daten aus dem Speicher der Kamera gelöscht werden.

Personelle Bestimmbarkeit

Eine personelle Bestimmbarkeit liegt vor, wenn festgestellt werden kann, dass eine bestimmte Person

zu einer bestimmten Zeit an einem bestimmten Ort war. Die Identifikation kann dabei auch über ein personenbezogenes Kennzeichen, wie z. B. das Fahrzeugkennzeichen, erfolgen. Eine personelle Bestimmbarkeit von Personen ist unbedingt zu vermeiden.

Überwachungskameras am Arbeitsplatz

Die Überwachung am Arbeitsplatz untersteht in Deutschland besonders strengen Auflagen. Arbeitgeber sollten auf Überwachungskameras am Arbeitsplatz vollständig verzichten, solange eine mögliche Rechtsverletzung nicht vollständig ausgeschlossen werden kann.

Überwachungskameras im Straßenverkehr

Bei Überwachungskameras mit Blick auf den Straßenverkehr empfiehlt es sich, den Standort der Überwachungskameras und den Bildausschnitt so zu konfigurieren, dass durch die Aufnahmen die Verkehrsteilnehmer nicht über die Auto nummer bestimmbar sind. Auch Fahrzeugaufschriften können zu einer Bestimmbarkeit der Verkehrsteilnehmer führen.

Hinweispflicht

Ist eine personelle Identifikation von Personen nicht auszuschließen, muss ein Hinweis auf die Überwachungskamera an allen Zugangswegen zum Aufnahmebereich gut erkennbar aufgestellt sein. Der Passant muss zudem darüber informiert werden, dass er mit dem Betreten des Aufnahmebereichs seine Einwilligung zur Aufnahme der Bilder erteilt und dass er im Falle der Verweigerung seiner Einwilligung die Aufnahme vermeiden kann, indem er den Bereich nicht betritt. Hierbei ist auf die Freiwilligkeit der Erklärung zu achten. Befindet sich die Fotofalle an einer Stelle, die der Betroffene

passieren muss, um zu seinem Ziel zu gelangen (z.B. Eingang von einer Sehenswürdigkeit), so liegt mangels Freiwilligkeit keine wirksame Einwilligung vor.

Konformitätserklärung

Die EU-Konformitätserklärung kann bei der nachstehend angeführten Adresse angefordert werden.

Hiermit erklärt der Hersteller, dass in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen mit den folgenden Europäischen Richtlinien an diesem Gerät die CE-Kennzeichnung angebracht wurde:

2011/65/EG RoHS-Richtlinie

2014/30/EU EMV Richtlinie

2014/53/EU RED Richtlinie

supra Foto-Elektronik-Vertriebs-GmbH, Denisstraße 28 A 67663 Kaiserslautern, Deutschland

Aufbewahrung

Bei Nichtbenutzung trennen Sie bitte die Überwachungskamera von der Stromversorgung und bewahren Sie diese an einem sauberen und trocken Ort, außerhalb der Reichweite von Kindern, auf.

Reinigung

WARNING!

Verbrennungsgefahr!

Die Überwachungskamera wird während des Betriebs heiß!

- Lassen Sie die Überwachungskamera vor jeder Reinigung vollständig abkühlen!

HINWEIS!

Kurzschlussgefahr!

In das Gehäuse eingedrungenes Wasser kann einen Kurzschluss verursachen.

• Tauchen Sie die Überwachungskamera niemals in Wasser.
• Achten Sie darauf, dass kein Wasser in das Gehäuse gelangt.

HINWEIS!

Gefahr durch Fehlbedienung!

Unsachgemäßer Umgang mit der Überwachungskamera kann zu Beschädigung führen.

• Verwenden Sie keine aggressiven Reinigungsmittel, Bürsten mit Metall- oder Nylonborsten sowie scharfe oder metallische Reinigungsgegenstände wie Messer, harte Spachtel und dergleichen. Diese können die Oberflächen beschädigen.

• Geben Sie die Überwachungskamera keinesfalls in die Spülmaschine. Sie würden sie dadurch zerstören.

• Ziehen Sie vor der Reinigung den Netzstecker.

• Lassen Sie die Überwachungskamera vollständig abkühlen.
• Wischen Sie die Überwachungskamera mit einem leicht angefeuchteten Tuch aus. Lassen Sie alle Teile danach vollständig trocknen.

Technische Daten

Modell: IPC-250 HDC

Bildsensor: 1/5" CMOS-Farbsensor, 1.280 x 720 Pixel

PIR Sensor Reichweite: 5 m, 60° Erfassungswinkel

Linse: F=2.4, f=3.6 mm, Infrarot-Linse

Infrarot-Licht: 20 Infrarot-LEDs

Nachtsicht: 20 m

Mindestbeleuchtung: 0.5 Lux (ohne LEDs)

Bildwinkel: 60°

Unterstützte Protokolle: HTTP, FTP, TCP/IP, SMTP, DHCP, DDNS, UPnP

WLAN-Standards: IEEE 802.11 b/g/n

LAN-Verbindung: 10/100 Mbit/s RJ-45

Stromversorgung: PoE Adapter Modell: A122-4800300EP

Shen Zhen Xinspower

Technology Co. Ltd.

Eingang: 100 - 240V\~, 50/60 Hz; 0,4A

Ausgang: 48V—300mA

Kamera: 48V—300mA

Anschlüsse: LAN

Zul. -20°C bis +50°C

Umgebungstemperatur:

Umgebungsfeuchtigkeit: 20 - 85 %

Abmessungen (LxBxH): 215 mm x 95 mm x 85 mm

Gewicht: ca. 482 Gramm

Im Zuge von Produktverbesserungen behalten wir uns technische und optische Veränderungen am Artikel vor.

Entsorgung

Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung.

Altgerät entsorgen

(Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen)

Altgeräte dürfen nicht in den Hausmüll!

Sollte die Überwachungskamera einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll, z. B. bei einer Sammelstelle seiner Gemeinde/seines

Stadtteils, abzugeben. Damit wird gewährleistet, dass Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden. Deswegen sind Elektrogeräte mit dem nebenstehendem Symbol gekennzeichnet.

Lizenzhinweise und Angebot Sourcecode

Das Produkt enthält Softwarebestandteile, die von den Rechteinhabern als Freie Software bzw. Open Source Software lizenziert werden. Die Urhebervermerke und Lizenztexte finden Sie hier:

http://gpl.supra-elektronik.com/

Sie können den Quellcode dieser Softwarebestandteile von uns auf einem Datenträger erhalten, wenn Sie innerhalb von drei Jahren nach dem Vertrieb des Produkts durch uns bzw. zumindest solange, wie wir Support und Ersatzteile für das Produkt anbieten, eine Anfrage an unsere Kundenbetreuung an folgende Adresse stellen:

supra Foto-Elektronik-Vertriebs-GmbH Denisstrasse 28 A, 67663 Kaiserslautern, Deutschland

(oder per E-Mail an: [e-mail])

Betreff: „Quellcode Maginon IPC-250 HDC“

Sofern das Produkt proprietäre Softwarebestandteile enthält, die von uns stammen und mit einer Bibliothek unter der GNU Lesser oder Library General Public License verlinkt sind, gestatten wir das Reengineering dieser proprietären Softwarebestandteile zum Debugging von Bearbeitungen und die Vornahme von Bearbeitungen für Ihren eigenen Gebrauch. Die Weitergabe von Bearbeitungen proprietärer Softwarebestandteile ist hingegen nicht gestattet.

Haftungs- und Gewährleistungshinweise der Rechteinhaber:

Schablone für die Wandhalterung
