BEDIENUNGSANLEITUNG IAN 114388 Livarno Lux

LED-LICHTLEISTEN-SET

Bedienungs- und Sicherheitshinweise

IAN1 14388

RO

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 68

(Nr. model YNQST120025VL)

verificat TÜV GS.

Consum de putere

(inclusiv adaptorul

de retea): 3 W

Pachet de livrare

3 benzi de iluminat cu leduri

1 adaptor de retea

3 cablu de legătură

6 dibluri
6 clipuri de fixare
6 şuruburi
6 folii de lipit duble
1 capac
1 manual de utilizare

Verwendung......Seite 69

Teilebeschreibung......Seite 69

Technische Daten......Seite 70

Lieferumfang......Seite 70

Sicherheits-

hinweise......Seite 71

Sicherheits-

hinweise

zur Montage......Seite 75

Montage

Schrankmontage......Seite 76

Wandmontage......Seite 77

Anwendung ......Seite 77

Reinigung

und Pflege ......Seite 78

Entsorgung......Seite 78

Garantie......Seite 79

LED-Lichtleisten-Set

●Einleitung

Bestimmungsgemäße Verwendung

Dieses Produkt ist für den Betrieb im Innenbereich geeignet. Das Produkt ist nur für den Einsatz in privaten Haus halten und nicht für den kommerziellen Gebrauch vorgesehen. Andere Verwendungen oder Veränderungen des Produkts gelten als nicht bestimmungsgemäß und können zu Risiken wie Verletzungen und Beschädigungen führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

Teilebeschreibung

1 LED-Lichtleiste
2 Verbindungskabel
3 Befestigungssclip
4 Dübel
5 Schraube
6 Anschluss
7 Schnurschalter
8 Netzadapter

TechnischeDaten

LED-Lichtleiste:

Betriebsspannung: 12V = 2,3W

Leuchtmittel pro

Lichtleiste: 9 x 3 V

-

20mA,

0,06W

(per LED)

Hinweis:

Leuchtmittel

können nicht

ausgetauscht

werden

Schutzklasse:

LED-Lichtleiste (Modell-Nr. 114388-

15-01) TÜV/GS geprüft.

Netzteil:

Nennspannung

primär: 100–240V\~,

50-60Hz

Nennspannung

sekundär:12V

= 0,25A,

3 W

Schutzklasse:

Netzteil (Modell-Nr.

YNQST120025VL) TÜV/GSgeprüft.

Leistungsaufnahme

(inklusive Netzteil): 3 W

Lieferumfang

3 LED-Lichtleisten

1 Netzadapter

3 Verbindungskabel

6 Dübel

6 Befestigungslips

6 Schrauben

6 doppelseitige Klebefolien

1 Endkappe
1 Bedienungsanleitung

Sicherheits- hinweise

Bei Schäden, die durch Nichtbe-achtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen!

WARNING! LEBENS- UND UNFALLGEFAHR

FÜR KLEINKINDER UND

KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern.

Dieses Gerät ist kein Spielzeug, es gehört nicht in Kinderhände. Kinder können die Gefahren, die im Umgang mit dem Gerät entstehen, nicht erkennen.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
  Achten Sie darauf, dass das Produkt nur von fachkundigen Personen montiert wird.
  Überprüfen Sie vor der Montage, ob der Untergrund für das Befestigungsmaterial und das Gewicht für den Leuchtartikel geeignet ist. Wenn Sie sich nicht sicher sind, fragen Sie einen Elektrofachbetrieb um Rat.
  Ziehen Sie nicht am Kabel des Produkts und stellen Sie sicher, dass es so verlegt ist, dass niemand darüber laufen oder stolpern könnte.
  Das Produkt kann auf allen normal entflammbaren Oberflächen verwendet werden.
  Befestigen Sie keine zusätzlichen Gegenstände am Produkt.
  ■ Bewahren Sie den Leuchtartikel nach Gebrauch wieder in der

Verpackung auf, um ungewollte Beschädigungen zu vermeiden.

■ Stellen Sie sicher, dass der Leuchtartikel so verlegt ist, dass niemand darüber laufen bzw. stolpern kann.

⚠ VORSICHT! ÜBERHIT-ZUNGSGEFAHR! Betreiben

Sie den Leuchtartikel nicht in der Verpackung und nicht im aufgerollten Zustand.

Diese Leuchte ist aus-

schließlich für den Betrieb im Innenbereich

geeignet.

Vermeiden Sie Lebensgefahr durch elektrischen Schlag!

Vergewissern Sie sich vor der Benutzung, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung des Gerätes übereinstimmt (100-240V\~).

Überprüfen Sie vor jedem Netzanschluss das Produkt auf etwaige Beschädigungen.

Benutzen Sie das Produkt niemals, wenn Sie irgendwelche Beschädigungen feststellen.

■ Die Anschlussleitung kann nicht repariert werden! Bei Beschädigung der Leitung muss das Produkt unbrauchbar gemacht und korrekt entsorgt werden.

■ Dieser Artikel enthält keine Teile, die vom Verbraucher

gewartet werden können. Die Leuchtmittel können nicht ausgetauscht werden.

• Öffnen Sie niemals eines der elektrischen Betriebsmittel oder stecken irgendwelche Gegenstände in dieselben.
  Schützen Sie das Produkt vor scharfen Kanten, mechanischen Belastungen und heißen Oberflächen.
  Nicht mit scharfen Klammern oder Nägeln befestigen.
  Ziehen Sie immer den Netzstecker vor der Montage, Demontage oder Reinigung aus der Steckdose.
  Fassen Sie niemals den Netzstecker oder das Produkt mit nassen Händen an.
  Schließen Sie LED-Lichtleiste nur an den mitgelieferten Adapter an.
  ■ Verwenden Sie den Leuchtartikel nur mit den in dieser Anleitung beschriebenen Bauteilen.
  ■ Bei längerer Nichtnutzung (z. B. Urlaub) trennen Sie den Leuchtartikel vom Stromnetz.
  Ersetzen Sie die Lichtleiste nur durch solche, die dem mitgelieferten Typ entsprechen.
  Das Produkt ist ausschließlich zum Betrieb am mitgelieferten Netzteil (YNQST120025VL) geeignet.
  Beachten Sie, dass das Netzteil auch ohne Betrieb des Leuchtartikels noch eine geringe Leistung aufnimmt, solange sich

das Netzteil in der Steckdose befindet. Zum vollständigen Ausschalten entfernen Sie das Netzteil aus der Steckdose.

●Sicherheitshinweise zur Montage

Das Produkt kann auf allen normal entflammbaren Oberflächen mit dem beigefügten Befestigungsmaterial befestigt werden.

⚠ VORSICHT! STROM-SCHLAGGEFAHR! Stellen Sie sicher, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen stoßen, die sich an der Bohrstelle befinden. Prüfen Sie ggf. mit einem Leitungssucher, bevor Sie bohren.

Überprüfen Sie vor der Montage, ob der Untergrund für das Befestigungsmaterial und das Gewicht für das Produkt geeignet ist. Wenn Sie sich nicht sicher sind, fragen Sie einen Elektrofachbetrieb um Rat.

■ Verwenden Sie zur Befestigung keine scharfen und / oder spitzen Gegenstände wie Draht, Nägel oder Klammern.

Vermeiden Sie Verbiegen des Produkts. Dieses führt zur Beschädigung an der Isolation.

- Montage

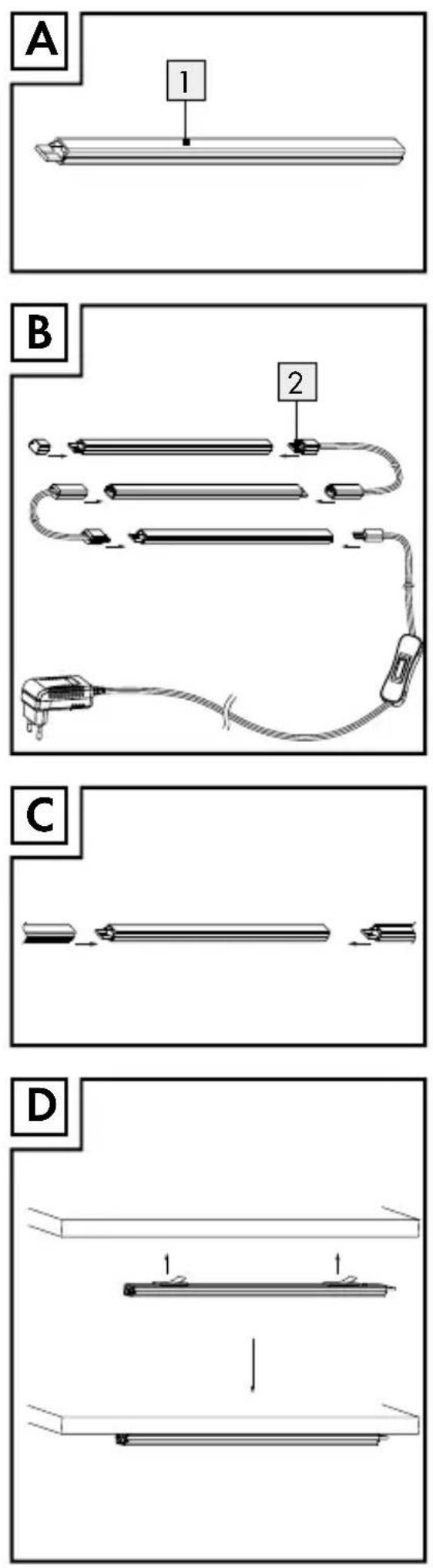

Die LED-Lichtleiste 1 kann mit Verbindungskabel 2 (Abb. B) oder ohne Verbindungskabel (Abb. C) angeschlossen werden.

Schrankmontage

Hinweis: Reinigen Sie gründlich die Fläche, auf der Sie das Produkt montieren wollen. Die Fläche muss sauber, fettfrei und trocken sein. Andernfalls kann die Haftbarkeit der Klebefolie eingeschränkt sein.

1. Markieren Sie die Stelle an der Wand, an der Sie die LED-Lichtleiste 1 anbringen möchten, mit einem Bleistift. Nehmen Sie ggf. eine Wasserwaage zu Hilfe.
2. Kleben Sie die doppelseitige Klebefolie auf die LED-Lichtleiste 1. Ziehen Sie anschließend das Papier von der Klebefolie an der Rückseite der LED-Lichtleiste 1 ab.
3. Kleben Sie die Klebefolie auf die Markierungen und drücken Sie sie fest an (Abb. D).
4. Verbinden Sie die LED-Lichtleiste 1 mit dem Netzadapter 8 (Abb. F) oder verbinden Sie die LED-Lichtleiste 1 mit dem Verbindungskabel 2 (Abb. B), um eine zusätzliche Leuchte anzuschließen (Abb. B).

Wandmontage

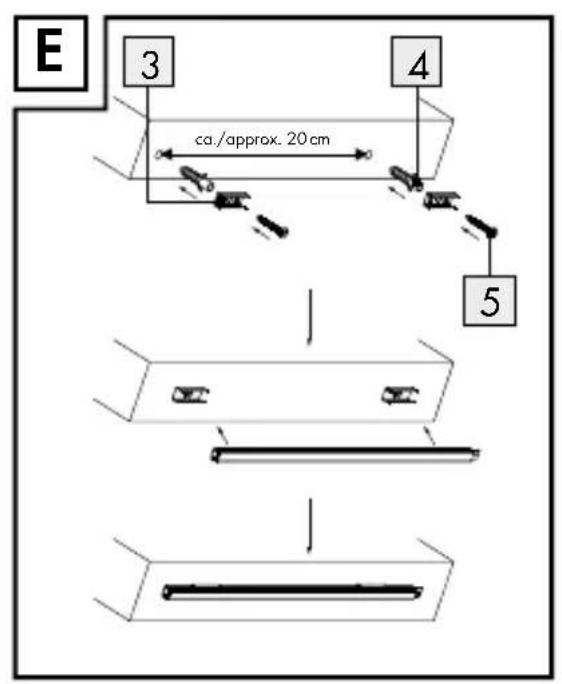

1. Bohren Sie die Befestigungslöcher (Abb. E).

⚠ VORSICHT! Achten Sie darauf, dass Sie keine Leitungen in der Wand beschädigen.

1. Führen Sie die Dübel 4 in die Bohrlöcher ein (Abb. E).

2. Fixieren Sie die Befestigungslips 3 mittels der Schrauben 5 an der Wand.

3. Verbinden Sie die LED-Lichtleiste 1 mit dem Netzadapter 8 (Abb. F) oder verbinden Sie die LED-Lichtleiste 1 mit dem Verbindungskabel 2 (Abb. B), um eine zusätzliche Leuchte anzuschließen (Abb. B).

Anwendung

□ Stecken Sie den Netzadapter 8 in die Steckdose.

Um die Beleuchtung einzuschalten, drücken Sie den ON-/OFF-Schalter am Schnurschalter 7 (Abb. F).

□ Zum Ausschalten der Beleuchtung drücken Sie den ON-/OFF-Schalter am Schnurschalter 7.

- Reinigung und Pflege

VORSICHT! STROM- SCHLAGGEFAHR!

Ziehen Sie zuerst den

Netzstecker aus der Steckdose.

Benutzen Sie keine Lösungsmittel, Benzin o.ä. Das Gerät würde hierbei Schaden nehmen.

□ Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien. Entsorgen Sie diese in den örtlichen Recyclingbehältern.

Möglichkeiten zur Entsorgung des ausgedienten Produktes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen

Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

CE

OWIM GmbH & Co. KG

Stiftsbergstraße 1

D-74167 Neckarsulm

Model-No.: 114388-15-01

Version: 07/2015

Last Information Update · Stanje

Informationen: 06 / 2015 · Ident.-No.:

114388-15-01062015-RO
