Produkttyp	LED-Lichtleisten-Set
Marke	Livarno Lux
Modell	IAN 367062
Gesamtstromverbrauch	Ca. 3,2 W
Eingangsspannung (Netzadapter)	100-240 V~, 50/60 Hz
Ausgangsspannung (Netzadapter)	12 V DC, 0,25 A
Betriebsspannung LED-Streifen	12 V DC
Anzahl der LEDs	15 x 0,1 W
Schutzklasse	II (Doppelisolierung)
IP-Schutzart	IP20 (Innenbereich, kein Schutz vor Wasser)
Leuchtmitteltyp	LED (nicht austauschbar)
Energieeffizienzklasse	F
Lieferumfang	2 LED-Streifen, 1 Netzadapter, 2 Anschlusskabel, 4 Dübel, 4 Befestigungsklammern, 4 Schrauben, 4 doppelseitige Klebebänder, 3 Kabelclips, 1 Endkappe, 1 Anleitung
Verwendungszweck	Innenbereich, nur für private Haushalte
Montagemöglichkeiten	Am Schrank oder an der Wand
Steuerung	Ein/Aus-Schalter am Kabel
Reinigung	Trockenes fusselfreies Tuch; zuerst Netzstecker ziehen
Sicherheitszertifikate	GS-geprüft (LED-Streifen und Adapter)
Garantie	3 Jahre ab Kaufdatum

Häufig gestellte Fragen - IAN 367062 Livarno Lux

Kann ich den LED-Streifen auf eine kürzere Länge zuschneiden?

Nein, der LED-Streifen ist nicht zum Zuschneiden vorgesehen. Die LEDs sind nicht austauschbar und ein Zuschneiden könnte das Produkt beschädigen. Verwenden Sie die mitgelieferte Endkappe für das freie Ende.

Ist der LED-Streifen dimmbar?

Nein, das Produkt ist nicht dimmbar. Es verfügt über einen einfachen Ein/Aus-Schalter am Kabel. Es kann nicht mit einem Dimmer verwendet werden.

Wie viele LED-Streifen kann ich miteinander verbinden?

Sie können bis zu zwei LED-Streifen in Reihe schalten, indem Sie die mitgelieferten Anschlusskabel verwenden. Überschreiten Sie diese Anzahl nicht, um eine Überlastung zu vermeiden.

Was bedeutet IP20?

IP20 bedeutet, dass das Produkt gegen feste Gegenstände größer als 12,5 mm (wie Finger) geschützt ist, aber nicht gegen Wasser. Es ist nur für den Innenbereich geeignet und fern von Feuchtigkeit.

Kann ich diesen LED-Streifen im Freien verwenden?

Nein, das Produkt ist nur für den Innenbereich bestimmt. Die IP20-Schutzart bietet keinen Schutz vor Wasser, daher würde eine Verwendung im Freien zu Schäden und Sicherheitsrisiken führen.

Wie reinige ich den LED-Streifen?

Ziehen Sie zuerst den Netzstecker des Adapters. Wischen Sie den Streifen dann vorsichtig mit einem trockenen, fusselfreien Tuch ab. Verwenden Sie keine Lösungsmittel, Benzin oder Wasser.

Was soll ich tun, wenn die LEDs nicht mehr funktionieren?

Die LEDs sind nicht austauschbar. Wenn sie ausfallen, muss das gesamte Produkt ersetzt werden. Wenden Sie sich innerhalb von 3 Jahren an das Servicecenter zur Garantieprüfung.

Ist der Netzadapter austauschbar?

Die Anleitung besagt, dass der LED-Treiber nicht ausgetauscht werden kann und das Produkt entsorgt werden muss, wenn der Adapter beschädigt ist. Der Adapter ist jedoch eine separate Einheit; verwenden Sie aus Sicherheitsgründen nur den mitgelieferten Originaladapter.

Kann ich den LED-Streifen an einer Wand montieren?

Ja, Sie können es mit den mitgelieferten Befestigungsklammern und Schrauben an einer Wand montieren. Bohren Sie Löcher, setzen Sie Dübel ein, befestigen Sie die Klammern und klicken Sie dann den Streifen ein.

Wie schalte ich den LED-Streifen ein und aus?

Das Produkt verfügt über einen Kabelfernschalter am Anschlusskabel. Drücken Sie eine Seite zum Einschalten, die andere zum Ausschalten. Zur vollständigen Trennung vom Netz ziehen Sie den Netzstecker des Adapters.

BEDIENUNGSANLEITUNG IAN 367062 Livarno Lux

LED-LICHTLEISTEN-SET

Bedienungs- und Sicherheitshinweise

IAN 367062_2101

GB/CY Operation and

safety notes Page 5

HR Upute za posluživanje

i za Vašu sigurnost Stranica 20

RS Uputstva o rukovanju i

DE/AT/CH Bedienungs- und

Sicherheitshinweise Seite 70

List of

pictograms used...Page 6

Introduction......Page 6

E-Mail: [e-mail]

(Nr. model SPA120025VL-01)

certificat GS

Legende der verwendeten

Piktogramme......Seite 71

Einleitung......Seite 71

Bestimmungsgemäße

Verwendung......Seite 72

Teilebeschreibung .....Seite 72

Technische Daten...... Seite 72

Lieferumfang......Seite 74

Sicherheits-

hinweise......Seite 74

Sicherheits- hinweise zur

Montage......Seite 78

Montage......Seite 79

Schrankmontage......Seite 79

Wandmontage......Seite 81

Anwendung ......Seite 81

Reinigung und

Pflege......Seite 82

Entsorgung......Seite 82

Garantie und

Service......Seite 83

Garantie ......Seite 83

Abwicklung im

Garantiefall......Seite 84

Service......Seite 85

Legende der verwendeten Piktogramme
	Gleichstrom/-spannung
	Wechselstrom/-spannung
	Schutzklasse II
	Unabhängiges Betriebsgerät
	Kurzschlussfester Sicherheitstransformator
CE	Das CE-Zeichen bestätigt die Konformität mit den für das Produkt zu-treffenden EU-Richtlinien.

LED-Lichtleisten-Set

- Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Dieses Produkt ist für den Betrieb im Innenbereich geeignet. Das Produkt ist nur für den Einsatz in privaten Haus halten und nicht für den kommerziellen Gebrauch vorgesehen. Andere Verwendungen oder Veränderungen des Produkts gelten als nicht bestimmungsgemäß und können zu Risiken wie Verletzungen und Beschädigungen führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

Teilebeschreibung

1 LED-Lichtleiste
2 Verbindungskabel
3 Befestigungssclip
4 Dübel
5 Schraube
6 Anschluss
7 Schnurschalter
8 Netzadapter
9 Doppelseitige Klebepads
10 Kabelclip
11 Abschlusskappe

TechnischeDaten

LED-Lichtleiste + Netzteil:

Leistungsaufnahme: ca. 3,2 W

LED-Lichtleiste:

Betriebsspannung:12V = 2,4W

LEDs: 15 × 0,1 W LED

Hinweis:

LEDs können

nicht ausge-

tauscht werden.

LED-Lichtleiste (Modell-Nr.

HG01183B) GS-zertifiziert

Netzteil:

Nennspannung

primär: 100-240V\~,

50-60Hz

Nennspannung

sekundär: 12V

=

0,25A, 3W

Schutzklasse: II/

Netzteil (Modell-Nr.

SPA120025VL-01) GS-zertifiziert

IP20: Kein Schutz

gegen Wasser

SELV: Schutzkleinspan-

nung (Safety

extra low

voltage)

Ta:Maximale

Umgebungs-

temperatur

Tc:Gehäuse-

temperatur am

angegebenen

Punkt

Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse „F“.

Lieferumfang

2 LED-Lichtleisten-Sets
1 Netzadapter
2 Verbindungskabel
4 Dübel
4 Befestigungslips
4 Schrauben
4 doppelseitige Klebepads
3 Kabelclips mit doppelseitigen Klebepads
1 Endkappe
1 Bedienungsanleitung

Sicherheits- hinweise

WARNING! LEBENS- UND UNFALLGEFAHR

FÜR KLEINKINDER UND

KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern.

Dieses Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Kinder können die Gefahren, die im Umgang mit dem Produkt entstehen, nicht erkennen.

■ Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder

mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Achten Sie darauf, dass das Produkt nur von fachkundigen Personen montiert wird.

Überprüfen Sie vor der Montage, ob der Untergrund für die Befestigungscips und das Gewicht für das Produkt geeignet ist. Wenn Sie sich nicht sicher sind, fragen Sie einen Elektrofachbetrieb um Rat.

Ziehen Sie nicht am Kabel des Produkts und stellen Sie sicher, dass es so verlegt ist, dass niemand darüber laufen oder stolpern könnte.

Das Produkt kann auf allen normal entflammbaren Oberflächen verwendet werden.

Befestigen Sie keine zusätzlichen Gegenstände am Produkt.

■ Bewahren Sie das Produkt nach Gebrauch wieder in der Verpackung auf, um ungewollte Beschädigungen zu vermeiden.

■ Stellen Sie sicher, dass das Produkt so verlegt ist, dass niemand

darüber laufen bzw. stolpern kann.

VORSICHT! ÜBERHIT-ZUNGSGEFAHR! Betreiben Sie das Produkt nicht in der Verpackung und nicht im aufgerollten Zustand.

Dieses Produkt ist ausschließlich für den Betrieb im Innen-

bereich geeignet.

Vermeiden Sie Lebensgefahr durch elektrischen Schlag!

Vergewissern Sie sich vor der Benutzung, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung des Produkts übereinstimmt (100-240V\~).
Überprüfen Sie vor jedem Netzanschluss das Produkt auf etwaige Beschädigungen.
Benutzen Sie das Produkt niemals, wenn Sie irgendwelche Beschädigungen feststellen.
Das Verbindungskabel kann nicht repariert werden! Bei Beschädigung des Verbindungskabels muss das Produkt unbrauchbar gemacht und korrekt entsorgt werden.
- Dieses Produkt enthält keine Teile, die vom Verbraucher gewartet werden können. Die LEDs können nicht ausgetauscht werden.

- Öffnen Sie niemals eines der elektrischen Betriebsmittel oder stecken irgendwelche Gegenstände in dieselben.

Schützen Sie das Produkt vor scharfen Kanten, mechanischen Belastungen und heißen Oberflächen.

Nicht mit scharfen Klammern oder Nägeln befestigen.

Ziehen Sie immer den Netzadapter vor der Montage, Demontage oder Reinigung aus der Steckdose.

Fassen Sie niemals den Netzadapter oder das Produkt mit nassen Händen an.

Schließen Sie die LED-Lichtleiste nur an den mitgelieferten Netzadapter an.

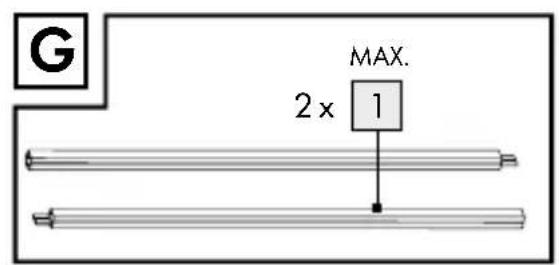

Stellen Sie sicher, dass nicht mehr als 2 Leuchten des gleichen Typs in Reihe geschaltet sind.

■ Verwenden Sie das Produkt nur mit den in dieser Anleitung beschriebenen Bauteilen.

■ Bei längerer Nichtnutzung (z. B. Urlaub) trennen Sie das Produkt vom Stromnetz.

Ersetzen Sie die Lichtleiste nur durch solche, die dem mitgelieferten Typ entsprechen.

Das Produkt ist ausschließlich zum Betrieb am mitgelieferten SELV-Adapter geeignet.

- Beachten Sie, dass der Netzadapter auch ohne Betrieb des Produkts noch eine geringe Leistung aufnimmt, solange sich

der Netzadapter in der Steck-dose befindet. Zum vollständigen Ausschalten entfernen Sie den Netzadapter aus der Steckdose.

■ Der LED-Treiber kann nicht ausgetauscht werden.
Die LEDs sind nicht austauschbar.
Sollten die LEDs am Ende ihrer Lebensdauer ausfallen, muss das gesamte Produkt ersetzt werden.

●Sicherheitshinweise zur Montage

Das Produkt kann auf allen normal entflammbaren Oberflächen mit den beigefügten Befestigungssclips befestigt werden.
VORSICHT! STROM-SCHLAGGEFAHR! Stellen Sie sicher, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen stoßen, die sich an der Bohrstelle befinden. Prüfen Sie ggf. mit einem Leitungssucher, bevor Sie bohren.
Überprüfen Sie vor der Montage, ob der Untergrund für die Befestigungssclips und das Gewicht für das Produkt geeignet ist. Wenn Sie sich nicht sicher sind, fragen Sie einen Elektrofachbetrieb um Rat.
■ Verwenden Sie zur Befestigung keine scharfen und / oder spitzen

Gegenstände wie Draht, Nägel oder Klammern.

Vermeiden Sie Verbiegen des Produkts. Dieses führt zur Beschädigung an der Isolation.

- Montage

Die LED-Lichtleiste 1 kann mit Verbindungskabel 2 (Abb. B) oder ohne Verbindungskabel (Abb. C) angeschlossen werden.

Schrankmontage

Hinweis: Reinigen Sie gründlich die Fläche, auf der Sie das Produkt montieren wollen. Die Fläche muss sauber, fettfrei und trocken sein. Andernfalls kann die Haftbarkeit des doppelseitigen Klebepads 9 eingeschränkt sein.

1. Markieren Sie die Stelle am Schrank, Regal oder an der Vitrine an der Sie die LED-Lichtleiste 1 anbringen möchten, mit einem Bleistift. Nehmen Sie ggf. eine Wasserwaage zu Hilfe.

2. Kleben Sie die doppelseitigen Klebepads 9 auf die LED-Lichtleiste 1. Ziehen Sie anschließend das Papier vom doppelseitigen Klebepad 9 an der Rückseite der LED-Lichtleiste 1 ab.

3. Kleben Sie die Lichtleiste mit den doppelseitigen Klebepads auf die Markierung und drücken Sie sie fest an (Abb. D).

4. Verbinden Sie die LED-Lichtleiste 1 mit dem Netzadapter 8, indem Sie eine der folgenden Methoden anwenden.
5. Verbinden Sie direkt die anderen Lichtleisten 1 (Abb. C) oder verwenden Sie falls nötig das Verbindungskabel 2 (Abb. B).
6. Setzen Sie die Abschlusskappe 11 auf das Ende der Lichtleiste 1 (Abb. H).
7. Setzen Sie den Kabelclip 10 auf das Kabel, ziehen Sie die Folie vom doppelseitigen Klebe-pad 9 ab und drücken Sie diesen fest auf den Schrank (Abb. H).

Methode 1:

☐ Bohren Sie ein Loch über dem Schrank: ø ca. 22 mm.

□ Stecken Sie den Anschluss 6 und den Schnurschalter 7 durch die Bohrung und schließen Sie diese an die Lichtleiste 1 an (Abb. H).

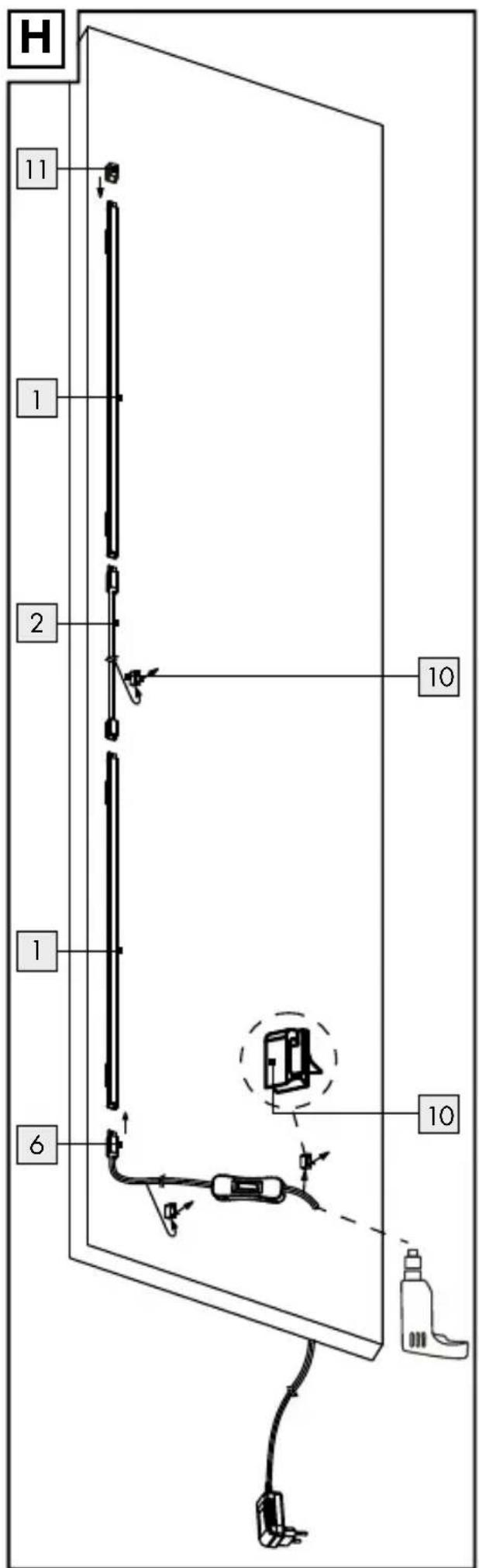

DerNetzadapter 8 soll sich hinter dem Schrank befinden (Abb. H).

Methode 2:

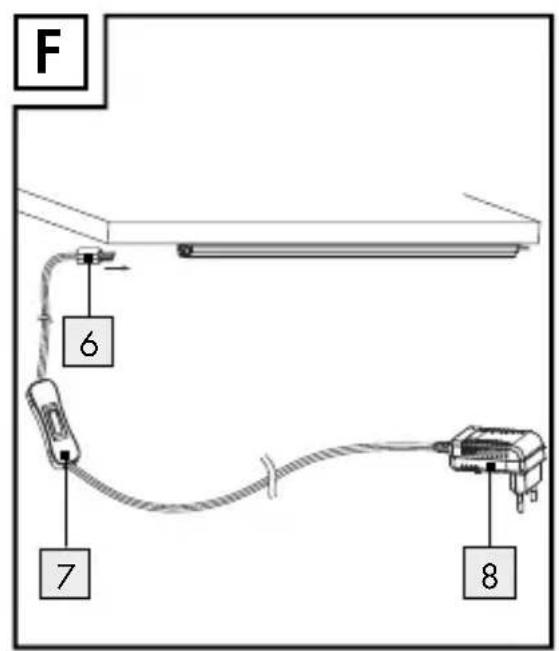

□ Verbinden Sie die Lichtleiste 1 direkt mit dem Netzadapter 8, indem Sie den Anschluss 6 verwenden (Abb. F).

Wandmontage

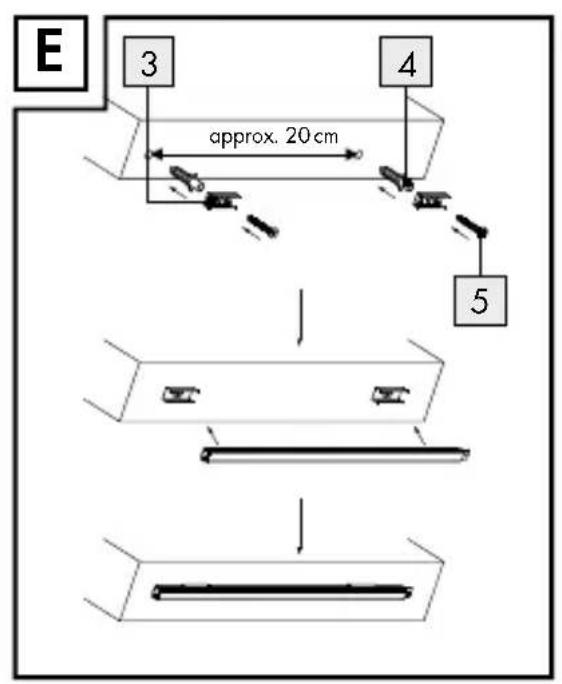

1. Bohren Sie die Befestigungslöcher (Abb. E).

⚠ VORSICHT! Achten Sie darauf, dass Sie keine Leitungen in der Wand beschädigen.

1. Führen Sie die Dübel 4 in die Bohrlöcher ein (Abb. E).

2. Fixieren Sie die Befestigungslips 3 mittels der Schrauben 5 an der Wand.

3. Setzen Sie den Lichtstreifen 1 in den Befestigungssclip 3 ein.

4. Verbinden Sie direkt die anderen Lichtleisten 1 oder verwenden Sie falls nötig das Verbindungskabel 2 (Abb. B).

5. Setzen Sie die Abschlusskappe 11 auf das Ende der Lichtleiste 1 (Abb. H).

6. Setzen Sie den Kabelclip 10 auf das Kabel und drücken Sie diesen fest auf den Schrank (Abb. H).

7. Verbinden Sie die Lichtleiste 1 direkt mit dem Netzadapter 8 indem Sie den Anschluss 6 verwenden (Abb. F).

Anwendung

□ Stecken Sie den Netzadapter 8 in die Steckdose.

Drücken Sie das „I“ am Schnurschalter 7, um das Produkt einzuschalten.

Drücken Sie die andere Seite des Schnurschalters 7, um das Produkt auszuschalten.

- Reinigung und Pflege

VORSICHT! STROM- SCHLAGGEFAHR!

Ziehen Sie zuerst den

Netzadapter aus der Steckdose.

Benutzen Sie keine Lösungsmittel, Benzin o. ä. Das Produkt würde hierbei Schaden nehmen.

□ Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch.

●Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien

bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1-7: Kunststoffe / 20-22: Papier und Pappe / 80-98: Verbundstoffe.

Das Produkt und die Verpackungsmaterialien sind recycelbar, entsorgen

Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie

bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umwelt-

schutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

• Garantie und Service

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem

Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 123456_7890) als Nachweis für den Kauf bereit. Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur,

auf dem Titelblatt Ihrer Bedienungsanleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite des Produkts.

Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

Service

DE ServiceDeutschland

Tel.: [phone]

E-Mail: [e-mail]

AT ServiceÖsterreich

Tel.:[phone]

E-Mail: [e-mail]

CH ServiceSchweiz

Tel.:[phone]

E-Mail: [e-mail]

isches

Konformitätszeichen

OWIM GmbH & Co. KG

Stiftsbergstraße 1

74167 Neckarsulm

GERMANY

Model-No.: HG01183B

Version: 08/2021

Last Information Update · Stanje informacija

Stanje informacija · Versiunea informațiilor

Stand der Informationen: 07 / 2021

Ident.-No.: HG01183B072021-HR/RS/RO

IAN 367062_2101
