Produkttyp	AC/DC Stromzange
Marke	Fluke
Modell	i30s
Kategorie	Messung
Strombereich (AC/DC)	±30 A (20 A effektiv)
Ausgangsempfindlichkeit	100 mV/A
Auflösung	±1 mA
Genauigkeit	±1 % des Messwerts ±2 mA (bei 25 °C)
Frequenzbereich	DC bis 100 kHz (0,5 dB)
Ansprechzeit	Besser als 1 μs
Maximaler Leiterdurchmesser	19 mm
Ausgangskabel	2 m, BNC-Anschluss (50 Ω) mit 4-mm-Sicherheitsadapter
Stromversorgung	9-V-Alkalibatterie (NEDA 1604/PP3 IEC 6LR61)
Batterielebensdauer	30 Stunden, LED-Anzeige bei schwacher Batterie
Arbeitsspannung	300 V AC eff. oder DC (CAT III)
Betriebstemperaturbereich	0 bis +50 °C
Lagertemperaturbereich	-20 bis +85 °C (ohne Batterie)
Gewicht	290 g
Höhenlage	2000 m
Sicherheitsstandards	EN 61010-1, EN 61010-2-032, CAT III, Verschmutzungsgrad 2
EMV-Standards	EN 61326
Gehäusematerial	Kunststoff, isoliert
Nullabgleich	Manuell über Daumenrad, während der Nullstellung von stromführenden Leitern trennen
Lieferumfang	Stromzange i30s, BNC-Anschluss, 4-mm-Sicherheitsadapter, Bedienungsanleitung

Häufig gestellte Fragen - i30s FLUKE

Wie schalte ich die Fluke i30s ein?

Drücken Sie den EIN/AUS-Schalter. Die rote LED leuchtet auf, um den Betrieb anzuzeigen. Blinkt die LED, muss die Batterie gewechselt werden.

Wie stelle ich den Nullabgleich der Stromzange ein?

Trennen Sie die Zange von allen stromführenden Leitern. Drücken Sie das Daumenrad nach unten und drehen Sie es, bis die Ausgangsspannung auf 0 V eingestellt ist.

Welche Batterie benötigt die i30s?

Eine 9-V-Alkalibatterie (Typ NEDA 1604/PP3 IEC 6LR61). Nur diesen Typ verwenden, da andere die Garantie ungültig machen.

Wie wechsle ich die Batterie?

Schalten Sie die Zange aus, trennen Sie alle Leitungen. Lösen Sie die unverlierbare Schraube der Batteriefachabdeckung, heben Sie die Abdeckung an und ziehen Sie sie ab. Ersetzen Sie die Batterie und schließen Sie die Abdeckung wieder.

Kann ich die i30s für Gleichstrommessungen verwenden?

Ja, die i30s misst sowohl AC als auch DC mit Hall-Effekt-Technologie und einem Frequenzbereich von DC bis 100 kHz.

Welche Sicherheitshinweise muss ich beachten?

Verwenden Sie die Zange nur für Fachpersonal. Halten Sie die Finger hinter dem Griffschutz. Arbeiten Sie nicht an Spannungen über 60 V DC oder 30 V AC eff. ohne entsprechende Schutzausrüstung.

Was bedeutet die blinkende rote LED?

Die LED blinkt, wenn die Batteriespannung zu niedrig ist. Ersetzen Sie die Batterie umgehend, um genaue Messungen zu gewährleisten.

Welche Messgeräte kann ich an die i30s anschließen?

Die i30s wird mit einem BNC-Anschluss geliefert und ist für Oszilloskope und DMMs (Digitalmultimeter) geeignet. Ein 4-mm-Sicherheitsadapter ist im Lieferumfang enthalten.

Wie reinige ich die Stromzange?

Wischen Sie das Gehäuse mit einem feuchten Tuch und mildem Reinigungsmittel ab. Keine scheuernden oder lösungsmittelhaltigen Reiniger verwenden. Tauchen Sie die Zange nicht in Flüssigkeiten.

Was ist der maximale Leiterdurchmesser, den die i30s umfassen kann?

Der maximale Leiterdurchmesser beträgt 19 mm. Stellen Sie sicher, dass die Backen vollständig schließen.

BEDIENUNGSANLEITUNG i30s FLUKE

Die i30s AC/DC Stromzange wurde für den Gebrauch mit Oszilloskopen und DMMs für exakte, berührungsfreie Wechsel- und Gleichstrommessungen und zum Messen komplexer Stromsignalformen konzipiert. Die i30 AC/DC Stromzange ist ausschließlich für den Gebrauch mit DMMs vorgesehen. Mit erweiterter Hall-Effekt-Technologie liefert die i30s exakte Strommessungen im Gleichstromfrequenzbereich bis 100 kHz mit einer Auflösung von 1 mA von 5 mA bis 30 A. Diese Merkmale machen das Gerät zu einem leistungsfähigen Werkzeug für die Verwendung mit Wechselrichtern, Schaltnetzteilen, Industriesteuerungen und anderen Anwendungen, die Strommessungen und/oder Signalanalysen erfordern.

Symbole

Die folgende Tabelle zeigt die Symbole, die am Produkt und/oder in diesem Einführungsblatt verwendet werden.

Symbol	Beschreibung
	Dieses Produkt nicht in unsortiertem Kommunalabfall entsorgen. Zur Entsorgung mit Fluke oder einer qualifizierten Recycling-Einrichtung Kontakt aufnehmen.
	Wichtige Informationen. Siehe Handbuch.
	Schutzisolierung.
	Hinweis: Dies ist ein Typ-A-Stromsensor. Anwendung in der Umgebung von gefährlichen stromführenden Leitern zulässig.
	Übereinstimmung mit Canadian Standards Association.
	Stimmt überein mit den Anforderungen der EU (European Union) und der EFTA (European Free Trade Association).

Sicherheitsanleitungen

Diesen Abschnitt sorgfältig durchlesen. Der Abschnitt erläutert die wichtigsten Sicherheitsanleitungen zur Handhabung des Produkts. Ein Warnhinweis in diesem Einführungsblatt signalisiert Bedingungen und Handlungen, die für den Bediener gefährlich sind. Ein Vorsichtshinweis kennzeichnet Bedingungen und Handlungen, die den verwendeten Kalibrator oder die Messgeräte beschädigen können.

⚠️ ⚠️ Warnung

i30s und i30 dürfen nur durch Fachpersonal bedient werden. Zur Vermeidung von Verletzungen folgende Vorsichtsmaßnahmen beachten:

• Zur Vermeidung von Stromschlag während der Installation und Verwendung dieses Produkts vorsichtig vorgehen; im zu prüfenden Stromkreis können gefährliche Spannungen und Ströme vorhanden sein.
• Das Produkt nicht verwenden, wenn es beschädigt ist. Stets die Sonde am Anzeigegerät anschließen und erst dann um den Leiter installieren.
• Vor Entfernung der Batteriefachabdeckung stets sicherstellen, dass die Sonde von allen stromführenden elektrischen Schaltkreisen getrennt ist und die Messleitungen getrennt sind.
  • Die Stromzange nur wie in den Betriebsanleitungen angegeben verwenden, da der Schutz des Bedieners durch die Sicherheitseinrichtungen der Stromzange sonst nicht gewährleistet ist.
• Lokale und landesweite Sicherheitsvorschriften einhalten. Wo gefährliche stromführende Leiter freiliegen, muss persönliche Schutzausrüstung zur Vermeidung von Verletzung durch Stromschlag und Lichtbogenentladung verwendet werden.
  • Die Stromzange nicht vor dem Griffschutz halten.

• Die Stromzange vor jedem Gebrauch untersuchen. Das Stromzangengehäuse und die Ausgangskabelisolierung auf Risse oder fehlenden Kunststoff prüfen. Auch nach losen oder verschlissenen Komponenten suchen. Die Isolierung im Bereich der Backen besonders sorgfältig untersuchen.

• Bei Arbeiten mit Spannungen über 60 V Gleichspannung oder 30 V Wechselspannung eff. oder 42 V Wechselspannung Spitze Vorsicht walten lassen. Solche Spannungen bergen Stromschlaggefahr.

• Diese Ausrüstung ist so konzipiert, dass sie Schutz gegen impulsförmige Störsignale in fest installierten Anlagen bietet, beispielsweise in Verteilertafeln, Zuleitungen und kurzen Verzweigungsstromkreisen sowie in Beleuchtungssystemen großer Gebäude.
  • Die Verwendung dieses Gerät in einer anderen, hier nicht aufgeführten Art und Weise kann den Eigenschutz des Geräts beeinträchtigen.
• CAT III-Ausrüstung ist so konzipiert, dass sie Schutz gegen die impulsförmigen Störsignale in fest installierten Anlagen bietet, beispielsweise in Verteilertafeln, Zuleitungen und kurzen Verzweigungsstromkreisen sowie in Beleuchtungssystemen großer Gebäude.

Spezifikationen

Elektrische Eigenschaften

Alle Genauigkeitsspezifikationen gelten bei 23 °C ± 1 °C.

Strombereich 20 A AC _eff. oder DC

Messbereich ± 30 A

Überlastbarkeit 500 A

Ausgangsempfindlichkeit 100 mV/A

Genauigkeit (bei 25 °C) ± 1 % des Messwerts ± 2 mA

Auflösung ± 1 mA

Typischer 200 μV _eff. Ausgangsgeräuschpegel

Lastimpedanz > 100 k Ohm ≤ 100 pF

Leiterpositions- ± 1 % relativ zu Mittenmessung empfindlichkeit

Frequenzbereich

i30s DC bis 100 kHz (0,5 dB)

i30 DC bis 20 kHz (0,5 dB)

di / dt folgend 20 A/μs

Ansprechzeit Besser als 1 μs

Temperaturkoeffizient ± 0,01 % des Messwerts/°C

Betriebsfeuchtigkeit: 15 bis 85 %

(nicht kondensierend)

Höhenlage: 2000 m

Stromversorgung 9 V Alkalibatterie,

NEDA 1604/PP3 IEC 6LR61

Arbeitsspannung (siehe

300 V AC _eff. oder DC

Sicherheitsstandards)

Batterielebensdauer 30 Stunden, Anzeige für

schwache Batterie

Allgemeine Eigenschaften

Maximaler

19 mm Durchmesser

Leiterdurchmesser

Ausgangskabel und

Anschlüsse:

i30s 2 m Kabel, abgeschlossen mit

einem BNC-Anschluss (50 Ohm),

geliefert mit einem 4 mm

Sicherheitsadapter

i30 1,5 m Kabel, abgeschlossen mit

einem 4 mm

Doppelbananenstecker

Ausgangsnullung Manuelle Einstellung über

Daumenrad

Betriebstemperatur-

0 bis +50 °C

bereich

Lagertemperaturbereich

-20 bis +85 °C

(Batterie entfernt)

Gewicht

290

g

Typische Leistungskurven

ehx01.eps

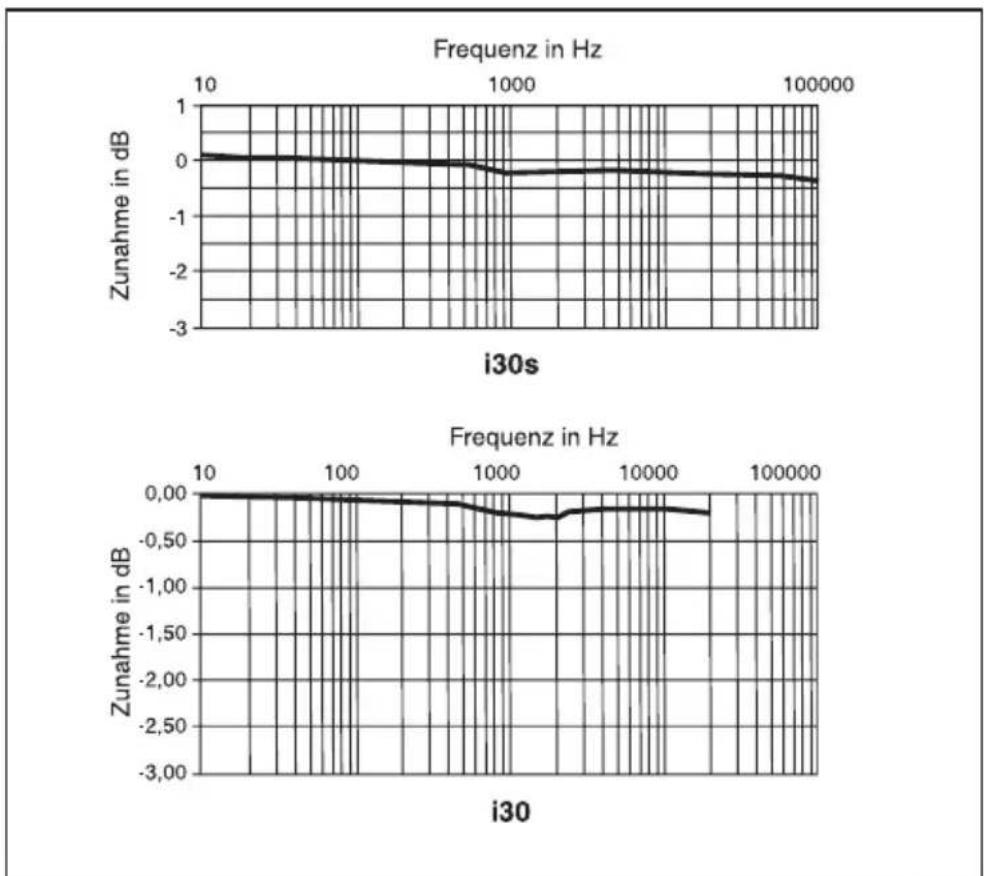

Typischer Frequenzgang

ehx02.eps

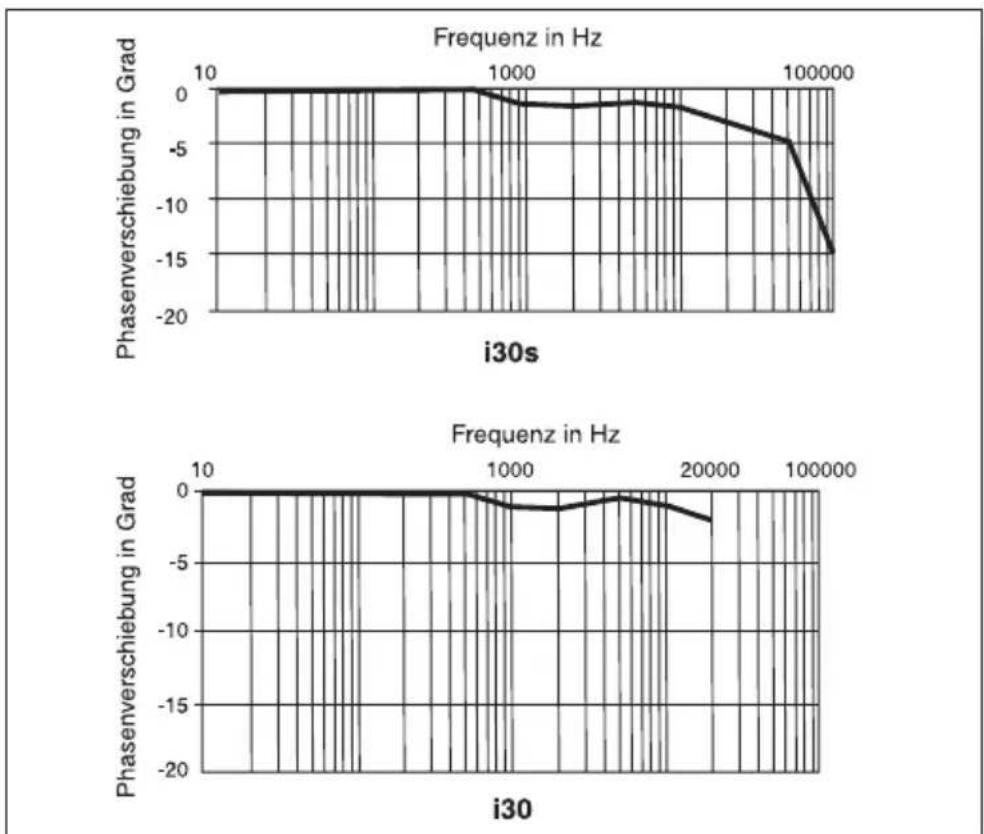

Typischer Frequenzgang

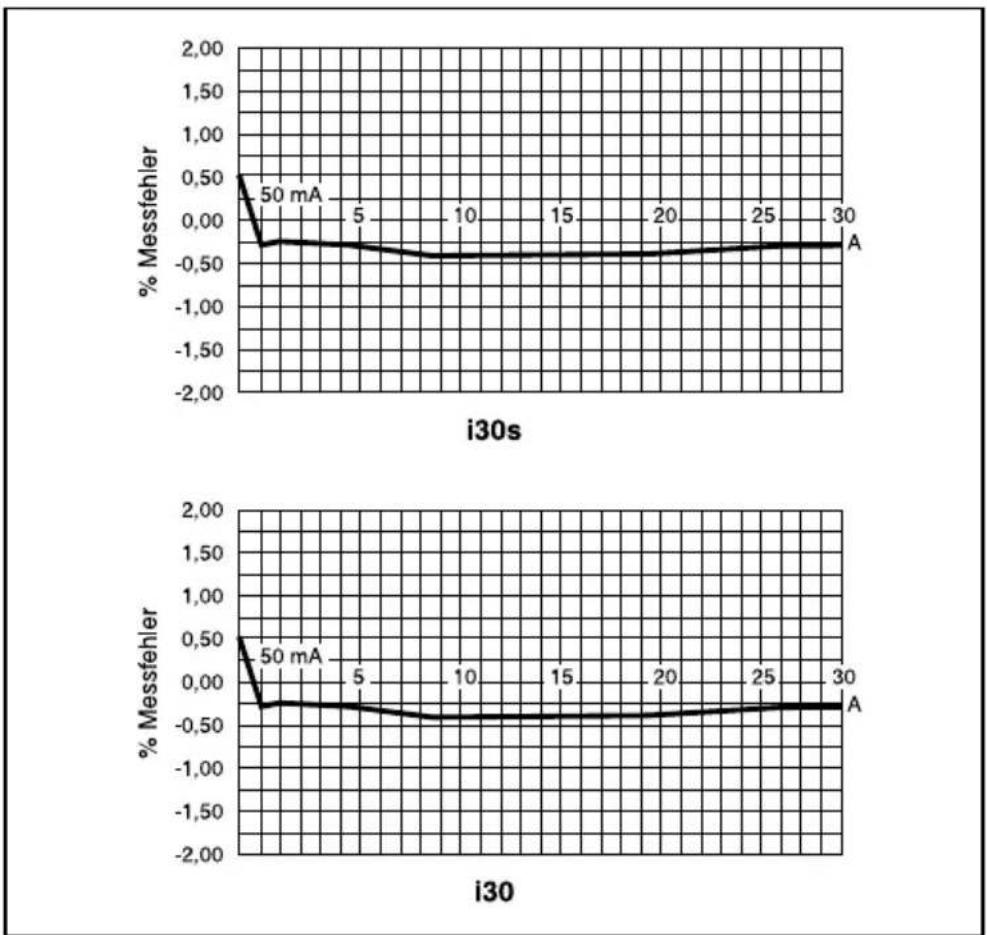

Typische Genauigkeit

ehx03.eps

Sicherheitsstandards

BS EN 61010-1: 2001

BS EN 61010-2-032: 2002

BS EN 61010-031: 2002

CSA C22.2 Nr. 1010.1

300 V _eff. , Kategorie III, Verschmutzungsgrad 2

Der Gebrauch der Sonde an unisolierten Leitern ist auf 300 V AC _eff. oder DC und Frequenzen unterhalb 1 kHz beschränkt.

EMV-Standards

BS EN 61326: 1998 +A1, A2 und A3.

Bedienungsanweisungen

ehx04.eps

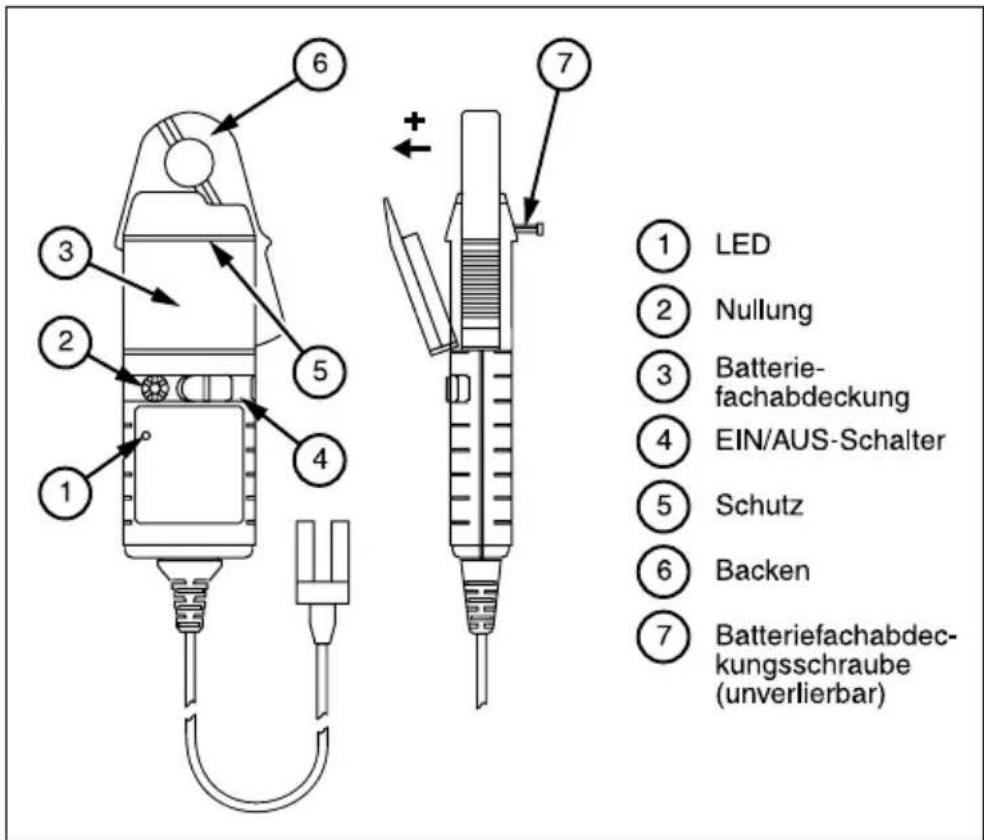

Abbildung 1. i30s und i30 AC/DC Stromzangen

⚠ Warning

Zur Vermeidung von Verletzung bei Gebrauch der Stromzange sicherstellen, dass sich die Finger stets hinter dem Schutz befinden, siehe Abbildung 1. Die Stromzange nicht verwenden, wenn Teile davon, einschließlich Messleitung und Anschlüssen, beschädigt scheinen oder eine Störung des Messgeräts vermutet wird.

Das Gehäuse periodisch mit einem feuchten Tuch und Reinigungsmittel abwischen. Keine Scheuer- oder Lösungsmittel verwenden. Die Sonde nicht in Flüssigkeiten eintauchen.

Einschalten

Wenn die Sonde eingeschaltet ist, leuchtet die rote LED auf. Die LED beginnt zu blinken, wenn die Batteriespannung für Normalbetrieb zu niedrig ist und macht den Bediener darauf aufmerksam, dass die Batterie gewechselt werden muss. Das Verfahren ist unten beschrieben.

Nullung

Die Ausgangsnullungsoffsetspannung der Sonde kann aufgrund von Wärmeschwankungen und anderer Umgebungsbedingungen ändern. Um die Ausgangsspannung auf Null zu stellen, das Daumenrad nach unten drücken und drehen. Sicherstellen, dass die Sonde während der Nullstellung von stromführenden Leitern getrennt ist.

Strommessung

1. Die Sonde unter Verwendung des EIN/AUS-Schalters einschalten und prüfen, ob die LED leuchtet.
2. Die Ausgangsmessleitung an ein Oszilloskop, Multimeter oder anderes Messgerät anschließen.
3. Nötigenfalls die Sondenausgangsspannung gemäß Beschreibung in Abschnitt Nullung auf Null stellen.
4. Die Backen der Sonde um den Leiter klemmen und guten Kontakt zwischen den Schließflächen der Backen sicherstellen.
5. Nach Bedarf das Gerät beobachten und Messungen durchführen. Positiver Ausgang gibt an, dass der Strom in die durch den Pfeil auf der Sonde angegebene Richtung fließt.

Ersetzen der Batterien

⚠ Warning

Zur Vermeidung von Stromschlag vor Entfernen der Batteriefachabdeckung stets sicherstellen, dass die Sonde von allen stromführenden elektrischen Schaltkreisen getrennt ist und die Messleitungen entfernt sind.

Die Sonde niemals ohne ordnungsgemäß angebrachte Abdeckung betreiben.

Die rote LED blinkt bei Annäherung an die minimale Betriebsspannung. Siehe Abbildung 1. Folgendes Verfahren anwenden:

1. Die Sonde vom Leiter trennen, das Gerät unter Verwendung des EIN/AUS-Schalters ausschalten und die Ausgangsmessleitungen von externen Geräten trennen.
2. Die unverlierbare Schraube lösen, die die Batteriefachabdeckung befestigt. Die Abdeckung 30° anheben und vom Sondengehäuse wegziehen, siehe Abbildung 1. Die Batterie ist jetzt zugänglich. Die Batterie ersetzen und die Batteriefachabdeckung wieder anbringen und mit der Schraube befestigen.

Hinweis

Ersatz durch einen nicht spezifizierten Batterietyp macht die Garantie nichtig.

Ausschließlich 9 V PP3 Alkalibatterie (MN 1604) verwenden.
