Produkttyp	3-Band-Frequenzisolator
Modell	ISO-23 MKII
Marke	Omnitronic
Stromversorgung	100-240 V AC, 50/60 Hz
Leistungsaufnahme	12 W
Eingänge	2 x XLR (symmetrisch), 2 x RCA (unsymmetrisch)
Ausgänge	2 x XLR (symmetrisch), 2 x RCA (unsymmetrisch)
Maximaler Eingangspegel	+22 dBu
Maximaler Ausgangspegel	+22 dBu
Frequenzbänder	Tiefen: 20 Hz - 300 Hz, Mitten: 300 Hz - 4 kHz, Höhen: 4 kHz - 20 kHz
Regelbereich	Kill bis +9 dB
Potentiometer	Vintage ALPS RK27 (Blue Velvet)
Bypass-Schalter	Ja, mit LED-Anzeige
Überlastungsanzeige	Ja
Kill-Cut-Funktion	Ja, für jedes Band
Rackmontage	Ja, 1U (483 mm), Montagewinkel inklusive
Abmessungen (B x T x H)	483 x 145 x 44 mm
Gewicht	1.7 kg
Betriebstemperaturbereich	-5°C bis +45°C
Relative Luftfeuchtigkeit (max.)	50% bei 45°C
Sicherheitsklasse	Klasse I
Reinigung	Mit einem weichen, feuchten Tuch reinigen; vom Netz trennen
Sicherungswechsel	Nur durch gleichen Typ und Nennwert ersetzen
Ersatzteile	Nur Originalteile verwenden

Häufig gestellte Fragen - ISO-23 MKII Omnitronic

Wie schließe ich den ISO-23 MKII Isolator an?

Schließen Sie Ihre Signalquelle an die Line-Eingänge (XLR symmetrisch oder RCA unsymmetrisch) und verbinden Sie weitere Geräte mit den Line-Ausgängen. Verwenden Sie hochwertige Kabel. Für besten Schutz vor Störungen verwenden Sie bei längeren Kabelwegen symmetrische XLR-Verbindungen.

Was ist die Kill-Cut-Funktion?

Der Kill-Cut ermöglicht es, tiefe, mittlere oder hohe Frequenzen vollständig zu entfernen (killen), indem Sie den entsprechenden Regler gegen den Uhrzeigersinn bis zur minimalen Position drehen. Dies ist nützlich, um A-cappella- oder Instrumentalversionen von Titeln zu erstellen.

Welche Bedienelemente befinden sich auf der Frontplatte?

Die Frontplatte verfügt über einen Netzschalter mit Anzeige, Bass-, Mitten- und Höhen-Regler, einen Bypass-Schalter mit Anzeige und eine Überlastungsanzeige. Jeder Regler kann seinen Frequenzbereich anheben oder absenken.

Kann ich den ISO-23 MKII als Tischgerät verwenden?

Ja, es kann als Tischgerät oder in einem 19-Zoll-Rack installiert werden. Die mitgelieferten Montagewinkel können für die Rackmontage angebracht werden. Für den Tischbetrieb stellen Sie es einfach auf eine ebene Fläche.

Wozu dient der Bypass-Schalter?

Der Bypass-Schalter leitet das Signal an den Klangreglern vorbei, sodass das Ausgangssignal dem Eingangssignal entspricht. Wenn der Schalter gedrückt ist, leuchtet die Bypass-LED auf. Dies ist nützlich, um bearbeiteten und unbearbeiteten Klang zu vergleichen.

Wie sollte ich den Isolator reinigen?

Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie ein weiches, fusselfreies, leicht feuchtes Tuch. Verwenden Sie niemals Alkohol oder Lösungsmittel, da diese die Oberfläche beschädigen können.

Welche Art von Potentiometern wird verwendet?

Der ISO-23 MKII verwendet Vintage ALPS RK27 (Blue Velvet) Potentiometer, bekannt für lange Lebensdauer und hervorragende Klangqualität.

Welche Stromversorgungsanforderungen gibt es?

Das Gerät arbeitet mit 100-240 V AC, 50/60 Hz und verbraucht 12 W. Es handelt sich um ein Gerät der Klasse I, das an eine geerdete Steckdose angeschlossen werden muss.

Welche Anschlüsse sind für Eingang und Ausgang verfügbar?

Eingänge und Ausgänge umfassen sowohl symmetrische XLR als auch unsymmetrische RCA Buchsen. Die XLR-Anschlüsse bieten +6 dB mehr Ausgangsleistung und besseren Störschutz.

Wie installiere ich den ISO-23 MKII in einem Rack?

Befestigen Sie die mitgelieferten Montagewinkel an der linken und rechten Seite des Gehäuses und befestigen Sie das Gerät dann mit vier M6-Schrauben im Rack. Es benötigt 1U Rackplatz (483 mm Breite). Sorgen Sie für ausreichende Belüftung um das Gerät.

BEDIENUNGSANLEITUNG ISO-23 MKII Omnitronic

USER MANUAL BEDIENUNGSANLEITUNG

ISO-23 MK2

DJ ISOLATOR

Inhalt

1 Einführung 2
Produktmerkmale 2
2 Sicherheitshinweise 3
3 Bestimmungsgemäße 4
Verwendung 4
4 Bedienelemente und Anschlüsse .... 5
5 Inbetriebnahme 7
Installation 7
Verkabelung....7
6 Reinigung und Wartung 7
7 Technische Daten 8

Produkt-Updates, Dokumentationen, Software und Support erhalten Sie unter www.omnitronic.de. Die neueste Version der Bedienungsanleitung finden Sie im Downloadbereich des Produkts.

© 2019 OMNITRONIC. Alle Rechte vorbehalten. Dieses Dokument darf ohne schriftliche Genehmigung des Copyrightinhabers weder ganz noch teilweise reproduziert werden. Der Inhalt dieses Dokuments kann ohne vorherige Ankündigung modifiziert werden, wenn Änderungen in Methodik, Design oder Herstellung dies erforderlich machen.

Alle in diesem Dokument erwähnten Marken gehören den jeweiligen Eigentümern.

1 Einführung

Mit dem ISO-23 MK2 Frequenzisolator erhalten DJs ein effektives Werkzeug zur Klangbearbeitung im Club oder im Studio. Das rackfähige Gerät bietet neben hochwertigen Bauteilen, wie langlebige ALPS-Potentiometer RK27, hervorragende Klangeigenschaften.

Mit seinen großen, fein aufgelösten Drehreglern ist es möglich, Bässe, Mitten und Höhen zu betonen oder komplett auszulöschen. Dadurch lassen sich mühelos Acapella- und Instrumentalversionen erzeugen.

Der Isolator stellt XLR- und Cinch-Anschlüsse zur Verfügung ist zudem mit einem Bypass-Taster für die Überbrückung ausgestattet.

Diese Bedienungsanleitung zeigt Ihnen, wie Sie das Gerät installieren und nutzen. Damit Sie sich und andere keinen Gefahren aussetzen, beachten Sie bitte unbedingt alle Sicherheitshinweise in dieser Anleitung und alle auf dem Gerät angebrachten Sicherheitshinweise.

Diese Bedienungsanleitung gilt für die Artikelnummer: 10355903. Bitte bewahren Sie dieses Dokument für weiteren Gebrauch auf und geben Sie es ggf. an nachfolgende Besitzer weiter.

Produktmerkmale

• 3-Band-Frequenzisolator mit effektiver Boost- und Kill-Funktion für DJs
• Kill-Charakteristik erlaubt das völlige Auslöschen von Bässen, Mitten und Höhen für kreatives Mixen
• Klassische ALPS-Drehpotentiometer (Blue Velvet RK27)
• Hochwertige Bauteile garantieren lange Lebensdauer und hervorragende Klangeigenschaften
  • 1-Kanal-Stereo-Ausführung
  • Regelbereich: Kill bis +6 dB
  • Bass: 20 Hz - 300 Hz
  • Mitten: 300 Hz - 4 kHz
  • Höhen: 4 kHz - 20 kHz
• Bypass-Schalter
• Symmetrische und unsymmetrische Ein-/Ausgänge (XLR/Cinch)
• Inkl. Montagewinkeln für 483-mm-Rackeinbau (1 HE)

2 Sicherheitshinweise

Achtung!

Gerät vor Feuchtigkeit und Nässe schützen!

Achtung!

Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten.

Dieses Gerät hat das Werk in sicherheits-technisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungs-anleitung enthalten sind. Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Inbetriebnahme

• Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Transportschäden, bevor Sie es verwenden. Im Schadenfall nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
• Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie bitte die Original-verpackung.

Schutzklasse

- Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen.

Stromanschluss

- Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden. Achten Sie auf einen festen Sitz des Netzsteckers.

- Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände können tödliche Stromschläge zur Folge haben.

- Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.

- Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt werden, was zu tödlichen Stromschlägen führen kann.

- Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.

- Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für evtl. Verlängerungsleitungen.

- Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B. durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden. Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden. Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmutzungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.

Flüssigkeit

- Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das Gerät scheinbar noch funktioniert, muss es von einem Fachmann überprüft werden ob durch den Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche Stromschläge hervorrufen.

Metallteile

- In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heft- und Büroklammern oder größere Metallspäne in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.

3 Bestimmungsgemäße Verwendung

Der 3-Band-Frequenzisolator dient zur Klangbearbeitung von Line-Signalquellen und wurde speziell für professionelle Anwendungen konzipiert.

Spannungsversorgung

- Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Steckdose an, deren Spannung und Frequenz mit dem Typenschild des Geräts genau übereinstimmt und die über einen Fehlerstromschutzschalter (FI) abgesichert ist. Wenn der Netzstecker mit einem Schutzkontakt ausgestattet ist, muss er an eine Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels. Nichtbeachtung kann zu Schäden am Gerät und zu Verletzungen des Benutzers führen.

Installation

- Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Geräts. Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre eigene und die Sicherheit Dritter!

Inbetriebnahme

- Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!

Umgebungsbedingungen

• Die Umgebungstemperatur muss zwischen -5°C und +45°C liegen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern. Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45°C nicht überschreiten.
• Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
• Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei Gewitter allpolig vom Netz trennen (Netzstecker ziehen).
• Das Gerät darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen, Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation reduzieren und zu tödlichen Stromschlägen führen.

- Beim Einsatz von Nebelgeräten ist zu beachten, dass das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt betrieben wird. Der Raum darf nur so stark mit Nebel gesättigt sein, dass eine gute Sichtweite von mindestens 10 m besteht.

Reinigung und Wartung

• Vor der Reinigung den Netzstecker aus der Steckdose ziehen. Zur Reinigung nur ein weiches Tuch und niemals Lösungsmittel verwenden.
• Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten! Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.

Transport

- Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden.

Eigenmächtige Veränderungen und Garantie

• Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind.
• Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

WEEE-Richtlinie

Bitte übergeben Sie das Gerät am Ende seiner Nutzungsdauer zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb. Nicht im Hausmüll entsorgen. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde.

4 Bedienelemente und Anschlüsse

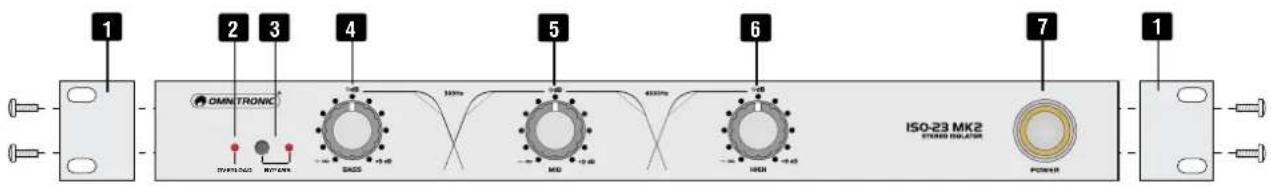

Frontseite

Nr.	Element Funktion
1	Montagewinkel Im Lieferumfang	befinden sich Montagewinkel für den Einbau in ein 19"-Rack (483 mm). Befestigen Sie die Winkel links und rechts am Gehäuse.
2	Overload-LED Diese Anzeige leuchtet, wenn das Eingangssignal übersteuert ist.Leuchtet die Anzeige ständig, reduzieren Sie den Pegel der Signalquelle.
3	Bypass-Schalter mit LED Durch Drücken dieses Schalters werden die Einstellungen der Klangregler überbrückt. Zur Kontrolle leuchtet die LED daneben.
4	Bass-Regler	Dieser Regler dient zum Anheben und zum Auslöschen von Frequenzen im Tiefenbereich (20 Hz bis 300 Hz). Zum Anheben des Frequenzbereichs den Regler nach rechts drehen, zum Senken nach links. In der Mittelstellung (0 dB) bleibt das Signal unbearbeitet. Das Auslöschen der Bassanteile eignet sich bspw. für Acapella-Effekte.
5	Mitten-Regler	Dieser Regler dient zum Anheben und zum Auslöschen von Frequenzen im Mittenbereich (300 Hz bis 4 kHz). Zum Anheben des Frequenzbereichs den Regler nach rechts drehen, zum Senken nach links. In der Mittelstellung (0 dB) bleibt das Signal unbearbeitet. Im Mittenbereich kann Gesang und Melodie des Tonmaterials unterdrückt werden, wodurch sich Instrumentals erstellen lassen.
6	Höhen-Regler	Dieser Regler dient zum Anheben und zum Auslöschen von Frequenzen im Höhenbereich (4 kHz bis 20 kHz). Zum Anheben des Frequenzbereichs den Regler nach rechts drehen, zum Senken nach links. In der Mittelstellung (0 dB) bleibt das Signal unbearbeitet. Der Höhenbereich ermöglicht das Hervorheben von Becken oder Hi-Hats, wodurch das Tonmaterial mehr Präsenz und Klarheit erhält.
7	Netzschalter mit Betriebsanzeige	Schaltet das Gerät an und aus. Die integrierte Betriebsanzeige zeigt den eingeschalteten Zustand an.

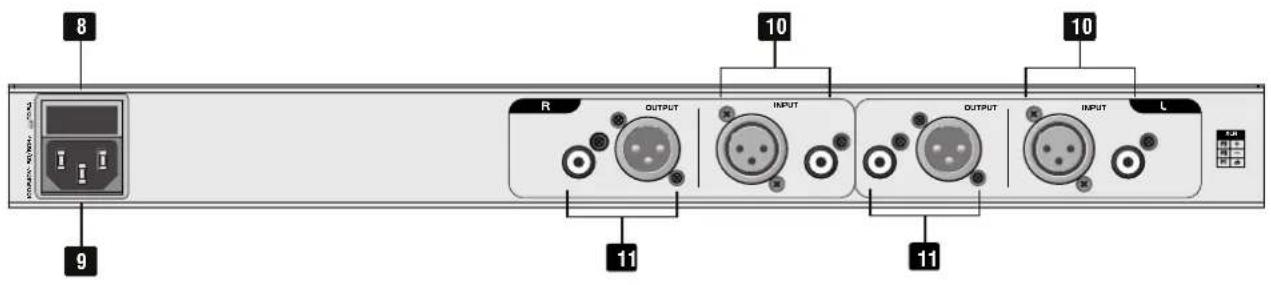

Rückseite

Nr.	Element Funktion
8	Sicherungshalter Ersetzen Sie die	Sicherung nur bei ausgestecktem Gerät und nur durch eine gleichwertige Sicherung. Der korrekte Wert ist am Gerät angegeben.
9	Netzanschluss Stecken Sie hier die beiliegende Netzleitung ein.
10	Line-Eingänge Zum Anschluss einer Signalquelle mit Line-Pegel sind symmetrische XLR-Buchsen und unsymmetrische Cinch-Buchsen vorhanden. Verwenden Sie handelsübliche XLR- oder Cinch-Kabel, um diese Ausgänge z. B. mit einem Mischpult oder Vorverstärker zu verbinden.
11	Line-Ausgänge	Zum Anschluss von nachfolgenden Geräten sind symmetrische XLR-Buchsen und unsymmetrische Cinch-Buchsen vorhanden. Verwenden Sie handelsübliche XLR- oder Cinch-Kabel, um diese Ausgänge mit z. B. mit einem Verstärker zu verbinden.

5 Inbetriebnahme

Installation

Das Gerät kann als Tischgerät verwendet werden oder mit den beiliegenden Montagewinkeln in ein 19"-Rack (483 mm) montiert werden. Für den Einbau in ein Rack schrauben Sie die Winkel links und rechts am Gehäuse an und befestigen das Gerät mit vier M6-Schrauben im Rack. Das Gerät benötigt 1 HE. Achten Sie bei der Standortwahl des Geräts auf eine ausreichende Luftzufuhr, um eine Überhitzung des Geräts zu vermeiden. Dauerhafte Überhitzung kann zu Schäden am Gerät führen.

Verkabelung

Der Isolator wird je nach Anwendung z. B. zwischen Vorverstärker und Endstufe, zwischen Mischpult und Endstufe oder in einen Effektweg eines Mischpultes geschaltet. Um Störgeräusche zu vermeiden, sollte das Gerät vor dem Herstellen und Trennen von Verbindungen ausgeschaltet sein. Die Eingänge und -Ausgänge können sowohl symmetrisch über XLR-Kabel als auch unsymmetrisch über Cinch-Kabel angeschlossen werden. Symmetrische Kabel liefern +6 dB mehr Ausgangspegel und gewährleisten einen besseren Schutz vor Störungen bei langen Kabelwegen. Für eine gute Klangqualität sollten Sie hochwertige, möglichst kurze Kabel verwenden. Nachfolgend finden Sie Belegungsbeispiele für die jeweiligen Anschlüsse.

Steckverbindung Aufbau Symmetrischer						Anschluss	Unsymmetrischer Anschluss
XLR, männl.			Stecker		Kabel	Rot = 2Schwarz = 3Schirm = 1	Rot = 2Schirm = 1 + 3
XLR, weibl.			Stecker		Kabel	Rot = 2Schwarz = 3Schirm = 1	Rot = 2Schirm = 1 + 3
Cinch						Rot = SpitzeSchwarz = SchaftSchirm = unverb.	Rot = SpitzeSchirm = Schaft

6 Reinigung und Wartung

Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Bevor Sie das Gerät reinigen, trennen Sie es von der Stromversorgung. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!

Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden. Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker ziehen).

Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den autorisierten Fachhandel ersetzt werden, um Gefährdungen zu vermeiden.

Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.

7 Technische Daten

ISO-23 MK2
Spannungsversorgung: 100-240 V AC, 50/60 Hz
Gesamtanschlusswert: 12 W
Eingänge: 2 x XLR, symmetrisch
2 x Cinch, unsymmetrisch
Maximaler Eingangspegel: +22 dBu
Ausgänge: 2 x XLR, symmetrisch
2 x Cinch, unsymmetrisch
Maximaler Ausgangspegel: +22 dBu
Bässe: 20 Hz - 300 Hz
Mitten: 300 Hz - 4 kHz
Höhen: 4 kHz - 20 kHz
Regelbereich: -- bis +9 dB
Maße (B x T x H): 483 x 145 x 44 mm
Gewicht:	1,7 kg

Technische Daten können im Zuge der Weiterentwicklung des Produkts ohne vorherige Ankündigung geändert werden.
