Produkttyp	Programmierbarer Ein-Kabel-Ausgang (Endausgang, terminiert)
Marke	TechniSat
Modell	TECHNIPRO RV 700-8E
Artikelnummer	0000/3192
Anschlüsse	TV: IEC-Stecker (IEC 61169-2); Radio: IEC-Buchse (IEC 61169-2); SAT: F-Buchse (IEC 61169-24)
Normenkonformität	EN 60728-11, EN 50083-2; Ein-Kabel-Systeme EN 50494 und EN 50607
Schirmungsfaktor	5-300 MHz ≥85 dB; 300-470 MHz ≥80 dB; 470-950 MHz ≥75 dB; 950-2150 MHz ≥55 dB
Durchgangsdämpfung (5-10 MHz)	1,5 dB
Durchgangsdämpfung (10-862 MHz)	1,1 dB
Durchgangsdämpfung (862-2150 MHz)	1,9 dB
Einfügedämpfung (TV 5-68/118-862 MHz)	8 dB
Einfügedämpfung (SAT 950-2150 MHz)	8 dB
Einfügedämpfung (Radio 87,5-108 MHz)	9 dB
Entkopplung (zwischen Teilnehmern)	5-862 MHz ≥42 dB; 950-2150 MHz ≥32 dB
Stromversorgung	DC-Durchschleifung über SAT-Anschluss, max. 24 V/400 mA; 22 kHz- und DiSEqC-Signal kompatibel
Funktionalität	Überwacht DiSEqC-Signalisierung; Überlastschutz (elektronische Sicherung + Entkopplungsdioden); automatische Abschaltung bei fehlendem Ein-Kabel-DiSEqC-Befehl
Konfiguration	Über Programmiereinheit RVP 700 (Artikel 0000/3189) und TechniSat RV-control-App; ermöglicht bis zu 32 Nutzerbänder (UB1-UB32)
LED-Anzeigen	Rot: 18V/22kHz-Signal >400ms, Überlast >500mA oder DiSEqC mit deaktiviertem Nutzerband; Grün: Programmiermodus; Grün blinkend: DiSEqC mit aktiviertem Nutzerband
Installation	Für Unterputzdosen ∅ 55-65 mm; Schraub- und Klemmbefestigung; Kabel gemäß Schema abisolieren; Innenleiter anschließen; Messer/Abisolierhilfe und Kreuzschlitz-/Schlitzschraubendreher verwenden
Sicherheit	Installation durch qualifiziertes Personal; Verwendung in Innenräumen in trockenen Bereichen; Beschädigung des Außenleiters vermeiden; Klaue nicht berühren; Entsorgung gemäß örtlichen Vorschriften (WEEE)
Entsorgung	Rückgabe an öffentliche Sammelstellen; Einhaltung der EU-Richtlinien; CE-gekennzeichnet

Häufig gestellte Fragen - TECHNIPRO RV 700-8E TECHNISAT

Was ist der TechniSat TECHNIPRO RV 700-8E?

Es handelt sich um einen programmierbaren Ein-Kabel-Ausgang (terminierter Endausgang) für Satelliten-TV-Systeme. Er überwacht DiSEqC-Signalisierung und verhindert Interferenzen zwischen Teilnehmern in Ein-Kabel-Installationen.

Wie installiere ich den RV 700-8E?

Das Koaxialkabel gemäß Anleitung abisolieren, den Innenleiter anschließen, die Klappe öffnen, die Verbindung sichern, dann den Ausgang in eine Unterputzdose (∅ 55-65 mm) drücken und mit Schraube und Klaue verriegeln. Nur qualifiziertes Personal sollte die Installation durchführen.

Wie konfiguriere ich den Ausgang?

Verwenden Sie die Programmiereinheit RVP 700 (Artikel 0000/3189) und die TechniSat RV-control-App. Schließen Sie die RVP 700 an die SAT-F-Buchse des Ausgangs an und folgen Sie den App-Anweisungen, um bestimmte Nutzerbänder (UB1-UB32) zu aktivieren. Die Konfiguration kann vor oder nach der Installation erfolgen.

Was bedeuten die LED-Farben?

Rot: 18V- oder 22kHz-Signal >400ms, oder Überlast (>500 mA), oder DiSEqC-Befehl mit deaktiviertem Nutzerband. Grün: Programmiermodus. Grün blinkend: DiSEqC-Befehl mit aktiviertem Nutzerband.

Ist der Ausgang mit allen Ein-Kabel-Systemen kompatibel?

Ja, er erfüllt die Normen EN 50494 und EN 50607 für Ein-Kabel-Systeme. Er unterstützt auch DiSEqC™ und 22-kHz-Signalisierung.

Was ist der 'Ping-Pong-Effekt'?

Dies tritt auf, wenn zwei Teilnehmer dieselbe Nutzerband-ID verwenden, was zu Interferenzen führt. Der RV 700-8E verhindert dies, indem er über die Programmiereinheit nur zugewiesene Nutzerband-IDs überprüft und aktiviert.

Kann ich den Ausgang in einem älteren Multischalter-System verwenden?

Ja, Sie können den Ausgang mit der RVP 700-Programmiereinheit in den Legacy-Modus versetzen. In diesem Modus schaltet er nicht bei konstantem 18V-Signal ab, sodass der Betrieb mit Standard-Multischaltern möglich ist.

Welche Werkzeuge werden für die Installation benötigt?

Ein Messer oder eine Abisolierhilfe zur Kabelvorbereitung und ein Kreuzschlitzschraubendreher (Größe 1) oder Schlitzschraubendreher (5 x 0,8 mm) für die Klemme.

Wie funktioniert der Überlastschutz?

Der Ausgang verfügt über eine elektronische Sicherung und Entkopplungsdioden. Wenn der Laststrom 500 mA überschreitet, wird die Stromversorgung automatisch unterbrochen (angezeigt durch eine rote LED). Das Gerät setzt sich zurück, sobald die Überlast beseitigt ist.

Was sind die wichtigsten technischen Daten?

Einfügedämpfung: TV 8 dB, SAT 8 dB, Radio 9 dB. Durchgangsdämpfung: 1,1-1,9 dB. Schirmungsfaktor ≥55 dB bis 2150 MHz. Konform mit EN 60728-11 und EN 50083-2.

BEDIENUNGSANLEITUNG TECHNIPRO RV 700-8E TECHNISAT

Bedienungsanleitung Instruction manual

TECHNIPRO RV 700 E-Serie

Programmierbare-Einkabel-Steckdosen

1 Merkmale....3
2 Funktionsbeschreibung....3
3 Hinweise für den Installateur....4
4 Montage....4
4.1 Werkzeug....4
4.2 Montage- und Sicherheitshinweise....4
4.3 Steckdose montieren 5
4.4 Service LED 5
5 Technische Daten....5

Table of contents

• Für Einkabel-Systeme nach EN 50494 und EN 50607
• Mit Gleichspannungsdurchlass über den SAT-Anschluss zur Stammleitung (max. 24 V/400 mA, 22 kHz- und DiSEqC™-Signal)
• Überwachung der DiSEqC™-Signalisierung durch Mikrocontroller
• Überlastschutz durch elektronische Sicherung und Entkopplungsdioden
• Rückwegtauglich für Anlagen mit Kabelanschluss (CATV-Modem)
• Konfigurierbare Funktionen mit PROGRAMMIERADAPTER RVP 700:

— Sperren einzelner User-Bänder
— Betrieb im Legacy-Modus (keine Abschaltung bei 18-V-Dauersignal für Standard-Multischaltersystem)
— Betrieb im Disconnect-Modus (kein DC-Durchlass zum Stamm)
— LED-Anzeige für Status- und Fehlermeldungen (abschaltbar)
— Möglichkeit der Funktionserweiterung

- Grundfunktionen im Auslieferungszustand:

— Abschaltung des angeschlossenen Receivers, wenn dieser

nicht den Einkabel-DiSEqC™-Befehlssatz gemäß EN 50494 oder EN 50607 verwendet (Abschaltung der Spannung vom SAT-Anschluss zum Eingang bei 18 V nach ca. 400 ms)

— Konfiguriert für Einkabel-Systeme nach EN 50494 und EN 50607

— Alle User-Bänder (UB1 ... UB32) freigeschaltet

— LED-Anzeige ausgeschaltet

- Anschlüsse:

— TV: IEC-Stecker (IEC 61169-2)

— Radio: IEC-Buchse (IEC 61169-2)

— SAT: F-Buchse (IEC 61169-24)

- Mit Schraub- und Krallenbefestigung für Unterputz-Gerätedosen ∅ 55 – 65 mm

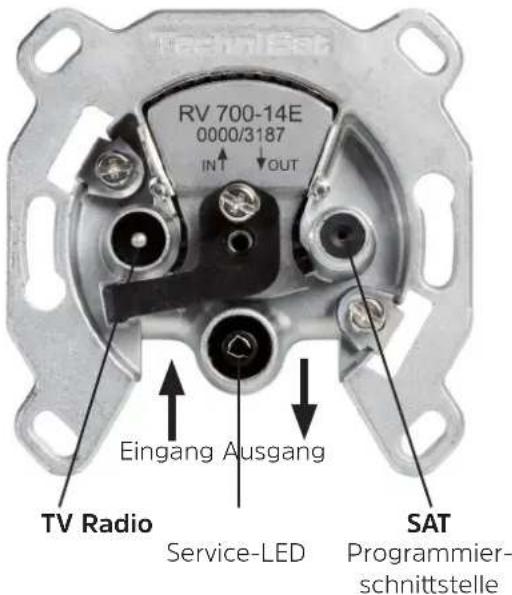

Abb. 1: RV 700-14E

RV 700-8E Enddose/terminiert

RV 700-10E Durchschleifdose 10 dB

RV 700-14E Durchschleifdose 14 dB

RV 700-17E Durchschleifdose 17 dB

2 Funktionsbeschreibung

In Einkabel-Satellitenempfangsanlagen kann es zu Störungen kommen, wenn einzelne Teilnehmer oder Receiver die Stammleitung mit einer Dauerspannung von 18 V blockieren. Dadurch können andere Teilnehmer nicht mehr mit dem Multischalter oder LNB kommunizieren.

In der Praxis kommt es auch vor, dass falsch konfigurierte Receiver die User-ID eines anderen Teilnehmers benutzen. In diesem Fall kommt es zu Störungen in der Art eines Ping-Pong-Effekts, weil zwei Teilnehmer sich um einen Transponder „streiten“.

Die Einkabel-Antennensteckdosen der RV 700 E-Serie beinhalten einen Mikrocontroller, der die Signalisierung innerhalb von Einkabel-Anlagen überwacht. Dabei werden neben Signalspannungen (14 V/18 V) auch Tonsignale (22 kHz) bzw. getastete Tonsignale, sog. DiSEqCTM-Signale, ausgewertet.

Die Antennendosen schalten eine dauernd anliegende Spannung von 18 V ab und stellen mittels einer User-ID-Überprüfung sicher, dass nur die freigegebene Userband-ID vom Receiver (durch die Dose) zum Multischalter weitergeleitet wird

Mit dem PROGRAMMIERADAPTER RVP 700 werden die freizugebenden Userband-IDs in der Einkabel-Antennensteckdose konfiguriert. So ist gewährleistet, dass sich die Teilnehmer in einer Einkabel-Antennenanlage nicht gegenseitig stören.

Die Konfiguration einer oder mehrerer definierter User-IDs in der Einkabel-Antennensteckdose wird durch den Fachhändler/Installateur mit dem PROGRAMMIERADAPTER RVP 700 während der Installation der Antennenanlage durchgeführt. Dazu schließt der Fachhändler/Installateur den PROGRAMMIERADAPTER an die F-Buchse der Antennensteckdose an. Mit der RVcontrol App wird eine Verbindung zum Programmieradapter aufgebaut und die Freigabedaten werden für die Konfiguration der Antennendose zum Programmiergerät gesendet.

3 Hinweise für den Installateur

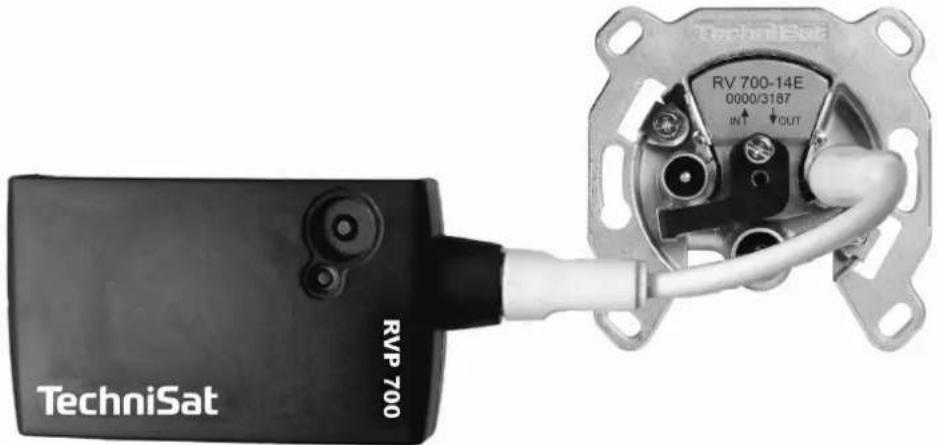

• Für die Konfiguration der Antennensteckdose ist der PROGRAMMIERADAPTER RVP 700 (0000/3189) und die kostenlose RVcontrol App erforderlich (erhältlich für verschiedene Betriebssysteme); siehe Abb. 2.
  • Die Bedienungsanleitung des RVP 700 und der RV 700 E beachten.
• Um die Einkabel-Steckdose entsprechend der Anlagenplanung zu konfigurieren, das RVP 700 mit dem SAT-Anschluss (F-Connector) der Steckdose verbinden und den Anweisungen des RVP 700 und der TechniSat RVcontrol App folgen. Dies kann sowohl vor als auch nach der Installation der Steckdose in der Anlage geschehen.
• Es wird empfohlen, die freigeschalteten Userband-IDs der Steckdose für den Anwender zu dokumentieren.
• Niemals während der Konfiguration der Steckdose den PROGRAMMIERADAPTER RVP 700 von der Steckdose abnehmen bzw. unterbrechen.
• Zur Montage der Steckdose die nachstehenden Montagehinweise beachten.

• Messer oder Abisolierhilfe
• Kreuzschlitz-Schraubendreher Größe 1 oder Schlitzschraubendreher 5 x 0,8

4.2 Montage- und Sicherheitshinweise

WARNUNG

Verletzungsgefahr durch scharfe Kanten!

▶ Installation durch Fachpersonal durchführen lassen.
▶ Steckdosen nur in trockenen Innenräumen verwenden.
Außenleiter beim Abisolieren nicht beschädigen, da sonst die angegebenen Schirmungsmaße nicht erreicht werden.
Sicherstellen, dass Geflechtsadern nach dem Abisolieren den Innenleiter nicht berühren. Kurzschlussgefahr!
Krallenspitzen nicht berühren.

4.3 Steckdose montieren

1. Kabel abisolieren


1. Kabel anklemmen. Dazu:
   -Klappe öffnen. -Innenleiter anklemmen. -Klappe schließen. -Schraube anziehen.

1. Dose mit Kabel um 180° drehen.


1. Steckdose in Gerätedose drücken und festklemmen.


4.4 Service LED

Anzeige Funktion
Rot 18-V- oder 22-kHz-Signal am SAT-Anschluss > 400 ms (Einkabelmodus)
Rot Zu hoher Laststrom > 500 mA (elektronische Sicherung)
Rot blinkt DiSEqC	^TM -Befehl mit gesperrter User-Band-ID vom Endgerät am SAT-Anschluss
Grün Konfiguration wird übernommen (Programmiermodus)
Grün blinkt DiSEqC	^TM -Befehl mit freigegebener User-Band-ID

5 Technische Daten

	Typ	RV 700-8E RV	700-10E RV 700	0-14E RV 700-1	7E
	Art.-Nr.	0000/3192 00	00/3186 00	00/3187 00	00/3188
Durchgangsdämpfung	5 ... 10 MHz	-	1,5 dB	1,5 dB	1,5 dB
	10 ...862 MHz	-	1,1 dB	1,1 dB	1,1 dB
	862 ... 2.150 MHz	-	1,9 dB	1,9 dB	1,9 dB
Anschlussdämpfung TV	5...68 / 118...862 MHz	8 dB	10 dB	14 dB	17 dB
SAT	950 ... 2.150 MHz	8 dB	10 dB	14 dB	17 dB
Radio	87,5 ... 108 MHz	9 dB	11 dB	15 dB	18 dB
Entkopplung (zwischen zwei Teilnehmern)	5 ... 862 MHz	-	≥42 dB
	950 ... 2.150 MHz	-	≥32 dB
Schirmungsmaß	5 ... 300 MHz	≥85 dB
	300 ... 470 MHz	≥80 dB
	470 ... 950 MHz	≥75 dB
	950 ... 2.150 MHz	≥55 dB
Erfüllte Normen	EN 60728-11, EN 50083-2

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Änderungen und Druckfehler vorbehalten. Stand 09/16

Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.

TechniSat ist ein eingetragenes Warenzeichen der

TechniSat Digital GmbH · TechniPark · Julius-Saxler-Str. 3 · D-54550 Daun

0000/3192
0000/3186
0000/3187
0000/3188	09.2016
