RZGD120 - Klimaanlage Baxi - Kostenlose Bedienungsanleitung

Produkttyp	Klimaanlage
Marke	Baxi
Modell	RZGD120
Kältemittel	R410A
Betriebsmodi	Auto, Kühlen, Trocknen, Lüften, Heizen
Temperaturbereich	16 °C bis 32 °C (einstellbar in 0,5 °C-Schritten)
Lüftergeschwindigkeiten	Niedrig, Mittel, Hoch, Auto
Timer-Funktion	Ein/Aus-Timer einstellbar von 0,5 bis 24 Stunden
Schlafmodus	Passt die Temperatur automatisch an und stoppt nach 7 Stunden
Turbo-Modus	Lässt das Gerät im Kühl- oder Heizmodus mit voller Leistung laufen
Silent-Modus	Ultraleise Lüftergeschwindigkeit
Eco-Modus	Reduziert den Stromverbrauch im Kühlmodus (automatische Abschaltung nach 8 Stunden)
iFEEL-Funktion	Die Fernbedienung zeigt die tatsächliche Raumtemperatur an
iCLEAN Selbstreinigung	Entfernt Staub und trocknet den Verdampfer (max. 35 Minuten)
Anti-Pilz-Funktion	Trocknet den Wärmetauscher, um Schimmelbildung zu verhindern
Schwenkfunktion	Automatischer horizontaler und vertikaler Schwenk (nicht für Kanalmodelle)
Fernbedienung	Enthält LCD-Display, Tasten für alle Modi und Funktionen
Batterietyp	Zwei AAA-Batterien
Display	LED-Anzeigen am Innengerät (Strom, Betrieb, Timer)
Stromversorgung	230 V ~ 50 Hz (typisch für solche Geräte)

Häufig gestellte Fragen - RZGD120 Baxi

Wie stelle ich den Timer ein, um die Klimaanlage einzuschalten?

Bei ausgeschaltetem Gerät drücken Sie die TIMER-Taste. Das Display zeigt 'ON' und eine Zeit. Verwenden Sie die ▲ oder ▼ Tasten, um die gewünschte Zeit einzustellen (0,5-24 h). Drücken Sie erneut TIMER, um zu bestätigen. Sie können dann andere Einstellungen (Modus, Temperatur usw.) auswählen, die bei Aktivierung des Timers angewendet werden.

Was ist der Schlafmodus und wie funktioniert er?

Der Schlafmodus (Nachtmodus) passt die Temperatur für Komfort und Energieeinsparung an. Im Kühlmodus erhöht er die eingestellte Temperatur nach 1 Stunde um 1 °C und nach der zweiten Stunde um weitere 1 °C. Im Heizmodus senkt er sie 2 Stunden lang um jeweils 2 °C pro Stunde. Das Gerät läuft dann insgesamt 7 Stunden und stoppt automatisch. Drücken Sie die SLEEP-Taste, um zu aktivieren oder zu deaktivieren.

Wie verwende ich die Turbo-Funktion?

Drücken Sie die TURBO-Taste im Kühl- oder Heizmodus. Das Gerät läuft mit voller Leistung, um die eingestellte Temperatur schnell zu erreichen. Die Funktion schaltet sich nach einem Batteriewechsel automatisch aus und kann nicht im Auto-, Trocken- oder Lüftermodus verwendet werden.

Was ist die iFEEL-Funktion?

Durch Drücken von iFEEL wird die Funktion aktiviert, bei der die Fernbedienung die tatsächliche Raumtemperatur anstelle der eingestellten Temperatur anzeigt. So können Sie bequem die Umgebungstemperatur überprüfen. Sie ist im Lüftermodus nicht verfügbar.

Wie aktiviere ich die Selbstreinigungsfunktion (iCLEAN)?

Bei ausgeschaltetem Gerät drücken Sie die iCLEAN-Taste. Die Lamellen kehren in die Kühlposition zurück und das Gerät läuft bis zu 35 Minuten, um Staub zu entfernen und den Verdampfer zu trocknen, wodurch Schimmelbildung verhindert wird. Drücken Sie erneut iCLEAN oder ON/OFF, um abzubrechen.

Wie aktiviere ich die Anti-Pilz-Funktion?

Bei ausgeschaltetem Gerät und ausgeschalteter Fernbedienung richten Sie die Fernbedienung auf das Innengerät und halten Sie die Anti-Pilz-Taste gedrückt. Das Gerät piept zweimal fünfmal, um die Aktivierung zu bestätigen. Zum Deaktivieren wiederholen Sie den Vorgang (das Gerät piept fünfmal, dann dreimal). Diese Funktion trocknet den Wärmetauscher, um Schimmelbildung zu verhindern.

Wie wechsle ich die Batterien in der Fernbedienung?

Schieben Sie die Abdeckung auf der Rückseite der Fernbedienung in Pfeilrichtung. Entfernen Sie die alten Batterien und setzen Sie zwei neue AAA-Batterien ein, wobei Sie auf die richtige Polung (+/-) achten. Setzen Sie die Abdeckung wieder auf.

Wie verwende ich die Schwenkfunktion?

Drücken Sie die SWING-Taste, um den automatischen horizontalen Schwenk zu starten. Drücken Sie erneut, um die Lamellen in der gewünschten Position anzuhalten. Hinweis: Diese Funktion ist nicht für Kanalmodelle verfügbar.

Was ist der Eco-Modus?

Drücken Sie ECO im Kühlmodus, um den energiesparenden Betrieb zu aktivieren. Das Gerät priorisiert die Effizienz gegenüber der Geschwindigkeit und schaltet sich nach 8 Stunden automatisch aus. Drücken Sie erneut ECO, um zu deaktivieren.

Wie stelle ich die Uhr auf der Fernbedienung ein?

Öffnen Sie den Deckel der Fernbedienung und drücken Sie TIMER, um die Uhrzeiteinstellung zu aktivieren. Verwenden Sie ▲ oder ▼, um die aktuelle Uhrzeit einzustellen (12-Stunden-System mit AM/PM). Drücken Sie erneut TIMER, um zu bestätigen.

BEDIENUNGSANLEITUNG RZGD120 Baxi

Sie lesen und halten dieses Handbuch.

INKLUDIERTES ZUBEHÖR

Fernbedienung
Batterien
Empfänger
Bedienungsanleitung und Installationsanleitung

BESCHREIBUNG DER KNÖPFE

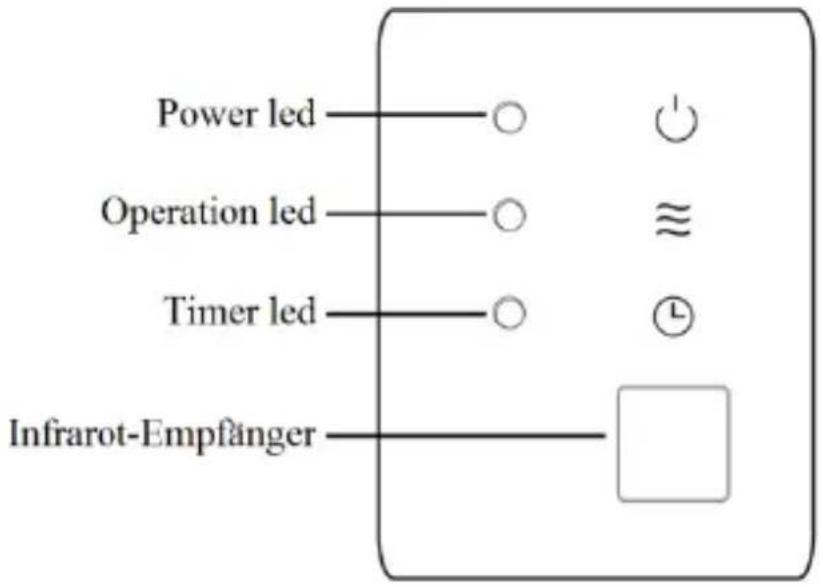

EMPFÄNGER

Power-LED: leuchtet, wenn das Gerät an die Stromversorgung angeschlossen ist. Betriebs-LED: leuchtet bei einer Benutzeranfrage. ◆ Timer-LED: leuchtet, wenn der Timer aktiviert ist.

FERNBEDIENUNG

Anmerkung:

1. Die Knöpfe außen an der Fernbedienung sind nur aktiv, wenn die Oberfläche geschlossen ist. 2. Zwei weiße Knöpfe dienen nur der Adressierungseinstellung. Wenn sie eingestellt wurde, denken Sie daran, sie nicht selbst zurückzusetzen.

1. Knopf „EIN/AUS“

Sie können die Klimaanlage durch Drücken dieses Knopfs starten und sie durch erneutes Drücken des Knopfs wieder ausschalten.

2. Knopf „GESCHWINDIGKEIT“

Sie können aus den Ventilatorgeschwindigkeiten „Niedrig“, „Mittel“, „Hoch“ und „Auto“ auswählen.

3. Knöpfe " " und " " V

Beim Drücken von Arhöht sich die eingestellte Raumtemperatur um 0,5 °C. Beim Drücken von Vsinkt die Temperatur um 0,5 °C.

Die Temperatureinstellungen können schnell durch langes Drücken des Knopfs geändert werden. Der Temperaturbereich liegt zwischen 16 °C und 32 °C.

4. Knopf „KÜHLEN“

Drücken Sie den Knopf KÜHLEN, um direkt in den Kühlmodus überzugehen.

5. Knopf „HEIZEN“

Drücken Sie den Knopf HEIZEN, um direkt in den Heizmodus überzugehen.

6. Knopf „SWING“ (SWING ↓ und SWING ↔)

Wenn Sie diesen Knopf drücken, können sich die horizontalen

Windrichtungsflügel automatisch drehen.

Haben Sie die gewünschte vertikale Windrichtung erreicht, drücken Sie den Knopf erneut, damit die horizontalen

Windrichtungsflügel an der von Ihnen gewünschten Stelle stehenbleiben.

HINWEIS: Diese Funktion ist für Modelle mit Klimakanälen nicht verfügbar.

7. Knopf „GESUNDHEIT“

Durch Drücken dieses Knopfes können Sie die Funktion „GESUNDHEIT“ ausschalten.

8. Knopf „SCHLAFEN“

Drücken Sie den Knopf „SCHLAFEN“. Nun erscheint am Display die Anzeige „SCHLAFEN“. Die Schlaffunktion der Klimaanlage ist aktiv.

• Ist der Nachtmodus (SCHLAFEN) aktiv, erhöht die Kühlfunktion die eingestellte Temperatur nach einer Stunde automatisch um 1° C und nach einer weiteren Stunde erneut um 1° C.
• Ist der Nachtmodus (SCHLAFEN) aktiv, senkt die Heizfunktion die eingestellte Temperatur nach einer Stunde automatisch um 2 °C und nach einer weiteren Stunde erneut um 2 °C.
• Die Klimaanlage bleibt sieben Stunden lang im Nachtmodus (SCHLAFEN) und stoppt automatisch.
• HINWEIS: Drücken Sie die Taste „MODUS“ oder „ON/OFF“, damit über die Fernbedienung der Nachtmodus (SCHLAFEN) ausgeschaltet wird.

9. Knopf „iFEEL“

Durch Drücken dieses Knopfs wird die Funktion „iFEEL“ aktiviert. Ist diese Funktion aktiviert, wird am LCD-Display der Fernbedienung die Raumtemperatur angezeigt. Ist sie nicht aktiviert, zeigt das Display der Fernbedienung die eingestellte Temperatur an. Diese Funktion kann nicht mit dem Ventilatormodus (VENTILATOR) kombiniert werden.

10. Knopf „TIMER“

Dieser Knopf wird verwendet, um die Funktion Timing On oder Timing Off einzustellen.

1. Mit der Fernbedienung im Zustand „OFF“ den Knopf „TIMER“ drücken. Das Wort „ON“ erscheint gemeinsam mit dem Timer, der zwischen 0,5

und 24 Stunden eingestellt werden kann, am Display.

1. Um den Timer einzustellen, den Knopf „+“ oder „-“ drücken. Mit jedem Drücken der Knöpfe verlängert oder verkürzt sich die Zeit um 0,5 Stunden für die ersten zehn Stunden. Nach den ersten zehn Stunden verändert sich die Zeit beim Drücken eines der Knöpfe um eine Stunde.
2. Drücken Sie den Knopf „TIMER“ erneut, wird der Timer aktiviert.
3. Sie können andere Funktionen zum Regulieren der Klimaanlage aktivieren, wenn der Timer aktiviert ist (Modus, Temperatur, Schwingung der Kühlrippen, Ventilatorgeschwindigkeit etc.). Das Display der Fernbedienung zeigt alle Einstellungen an und speichert sie. Erreicht der Timer die eingestellte Zeit, startet die Klimaanlage entsprechend der vorgenommenen Einstellungen.

11. Knopf „RUHE“

Die Ruhefunktion kann durch Drücken dieses Knopfs ein- und ausgeschaltet werden (das Symbol „RUHE“ wird angezeigt/nicht angezeigt). Diese Funktion ermöglicht Ihnen die Auswahl einer besonders leisen Geschwindigkeitsstufe.

Nach dem Batteriewechsel schaltet sich diese Funktion automatisch aus.

12. Taste „TURBO“

• Durch Drücken dieser Taste wird die Funktion „TURBO“ im Kühl- (KÜHLEN) oder Heizmodus (HEIZEN) ein- oder ausgeschaltet (das Symbol „TURBO“ wird angezeigt bzw. nicht angezeigt).
• Diese Funktion erzwingt den Betrieb des Geräts auf der höchsten Leistungsstufe. Dabei liegt die Priorität auf dem sofortigen Erreichen des Sollwerts und nicht auf einem effizienten Betrieb der Anlage.
• Nach einem Batteriewechsel wird diese Funktion automatisch deaktiviert.
• Diese Funktion kann im Automatikmodus (AUTO), im Entfeuchtungsmodus (TROCKNEN) sowie im Ventilatormodus (VENTILATOR) nicht aktiviert werden. In diesen Fällen wird das Symbol „TURBO“ aus diesem Grund nicht auf dem LCD-Display angezeigt.

13. Taste „DISPLAY“

Im Display-Modus die Taste einmal drücken, um „DISPLAY“ auszuschalten. „DISPLAY“ erneut drücken.

Auf dem LCD-Display erscheint nach 5 Sekunden langem Blinken die Umgebungs- sowie die eingestellte Temperatur. Für die Benutzer ist es

sinnvoll, die Umgebungs- oder eingestellte Temperatur bei Dunkelheit jederzeit überprüfen zu können.

14. Taste „iCLEAN“

- Mit der Fernbedienung im Zustand „OFF“ die Taste „iCLEAN“ (Selbstreinigung) drücken. Die Kühlrippen, die den Luftstrom leiten, gehen in ihre Ausgangsposition im Kühlmodus zurück und das Gerät aktiviert die Funktion „iCLEAN“ für maximal 35 Minuten. Das Ziel dieser Funktion ist

das Entfernen von Staub vom Verdampfer und das Trocknen des in ihm enthaltenen Wassers sowie die Vorbeugung von Schimmelbildung und daraus resultierenden unangenehmen Gerüchen.

- Nach dem Aktivieren der Funktion „iCLEAN“ kann durch Drücken der Tasten „iCLEAN“ oder „ON/OFF“ die Funktion gelöscht und die Klimaanlage wieder aktiviert werden.

- Wenn keine Aktivität ausgeführt wird, bleibt die Selbstreinigungsfunktion für maximal 35 Minuten aktiv.

HINWEIS: Die Funktion „iCLEAN“ kann bei eingeschaltetem Timer aktiviert werden. In diesem Fall beginnt der eingeschaltete Timer am Ende der Funktion „iCLEAN“.

15. Taste „ELE.H“

(Nur für Heizpumpen mit zusätzlicher Stromversorgung.)

Im Heizmodus kann durch Drücken dieser Taste die Funktionsweise geändert werden, wenn die zusätzliche Stromversorgung verwendet wird.

16. Taste „Anti-PILZ“

- Beim Drücken dieser Taste wird die Funktion „Anti-PILZ“ ein- oder ausgeschaltet.

- Diese Funktion kann mit der Fernbedienung aktiviert werden, wenn sich das Gerät im Kühl-, Entfeuchtungs- oder automatischen Modus (Kühl- und Entfeuchtungsmodus) befindet.

- Die Kühlrippen, die den Luftstrom steuern, kehren im Kühlmodus in ihre Ausgangsposition zurück. Befindet sich die Klimaanlage im Heizmodus, läuft der Ventilator der Inneneinheit drei Minuten lang mit niedriger Geschwindigkeit und schaltet sich dann aus.

- Der Zweck dieser Funktion ist es, den Wärmetauscher in der Inneneinheit zu trocknen und so Kondensation zu verhindern, die zu Schimmel und unangenehmen Gerüchen führen kann.

HINWEIS:

a. Diese Funktion ist nicht werkseitig eingestellt. Sie können sie je nach Bedarf ein- und ausschalten. Um die Funktion zu aktivieren, gehen Sie wie folgt vor: Bei ausgeschalteter Klimaanlage und Fernbedienung (Zustand „OFF“) richten Sie die Fernbedienung auf die Inneneinheit und drücken die Taste „Anti-PILZ“. Von der Einheit sind zweimal hintereinander fünf Pieptöne zu hören, die anzeigen, dass die Funktion betriebsbereit ist. Nachdem diese Funktion einmal aktiviert wurde, bleibt sie so lange eingeschaltet, bis Sie die Klimaanlage vollständig ausschalten oder die Funktion manuell deaktivieren.

b. Um die Funktion auszuschalten, gehen Sie wie folgt vor: Schalten Sie die Klimaanlage vollständig aus. Bei ausgeschalteter Klimaanlage und Fernbedienung (Zustand „OFF“) richten Sie die Fernbedienung auf die Inneneinheit und drücken die Taste „Anti-PILZ“. Von der Einheit sind zuerst fünf und dann drei Pieptöne zu hören. Damit wird angezeigt, dass die Funktion ausgeschaltet ist.

Richtung der Inneneinheit ausrichten und den Knopf „Anti-PILZ“ drücken. Von der Einheit werden zuerst fünf und anschließend drei Pieptöne zu hören sein. Damit wird angegeben, dass die Funktion ausgeschaltet ist.

17. Taste „SPOT SWING“

Wird diese Taste gedrückt, beginnen die horizontalen Kühlrippen, sich automatisch zu drehen. Erreichen die Kühlrippen die gewünschte Position, drücken Sie die Taste erneut, damit sie in der ausgewählten Position bleiben.

Wird diese Taste gedrückt, beginnen die horizontalen Kühlrippen, sich automatisch zu drehen. Erreichen die Kühlrippen die gewünschte Position, drücken Sie den Knopf erneut, damit sie in der ausgewählten Position bleiben.

18. Knopf „ECO“

Im Kühlmodus (KÜHLEN) wird durch Drücken des Knopfs „ECO“ diese Funktion ein- oder ausgeschaltet. Ist die Funktion „ECO“ eingeschaltet, wird das Hauptaugenmerk auf eine effiziente Funktionsweise gelegt, bei der weniger Strom verbraucht wird. Nach acht Stunden schaltet sich diese Funktion automatisch aus. Die Funktion kann durch Drücken des Knopfs „ECO“ wieder eingeschaltet werden.

HINWEIS: Die Einheit wird sich automatisch ausschalten, wenn die Zeit des Timer-Modus abgelaufen ist.

19. Zwei weiße Knöpfe: Adressierungseinstellung

Bei ausgeschalteter Fernbedienung kann durch gleichzeitiges Drücken für mindestens 10 Sekunden die Adressierungseinstellung geöffnet werden. In diesem Status werden nur die Parameter Temperatur und Zeit angezeigt. Im Temperaturbereich erscheint die Anzeige der Parameter „Seriennummer“, der Bereich reicht von 0 bis 99. Im Displaybereich erscheint die Anzeige „Eingestellter Wert“, der Bereich reicht von 0 bis 255. Der Anfangswert ist 1. Durch Drücken von „^A“ oder „V“ kann die Seriennummer mit + oder - verändert werden. Im Bereich des Displays wird die Seriennummer in einem Umfang von 0 bis 99 angezeigt. Beim maximalen Wert angelangt, wird wieder beim Mindestwert begonnen.

Durch Drücken von „ECO“ oder „iCLEAN“ kann die Wertnummer mit + oder - verändert werden. Im Bereich der Uhrzeit wird die Wertnummer in einem Umfang von 0 bis 255 dargestellt. Beim maximalen Wert angelangt, wird wieder beim Mindestwert begonnen. Nach Einstellen der beiden Nummern den Knopf MODUS drücken, um die Einstellung zu bestätigen.

20. Knopf „MODUS“

Damit können verschiedene Funktionsmodi ausgewählt werden. Nach jedem Drücken des Knopfes wird der Funktionsmodus geändert. Es wird im folgenden Display angezeigt.

BATTERIEWECHSEL

1. Den Schiebedeckel in Pfeilrichtung öffnen.
2. Zwei neue Batterien (AAA) einsetzen und dabei die Polarität (+/-) beachten.
3. Den Deckel wieder schließen.

AUTOMATISCHER MODUS

1. Wird der Knopf „ON/OFF“ gedrückt, startet die Klimaanlage.
2. Drücken Sie den Knopf „MODUS“ und wählen Sie den automatischen Modus aus.
3. Drücken Sie den Knopf GESCHWINDIGKEIT, um die Ventilatorgeschwindigkeit anzupassen. Sie können aus den Geschwindigkeitsstufen NIEDRIG, MITTEL, HOCH und AUTO wählen.
4. Wenn Sie den Knopf erneut drücken, bleibt die Klimaanlage stehen.

KÜHL- UND HEIZMODUS

1. Wird der Knopf „ON/OFF“ gedrückt, startet die Klimaanlage.
2. Drücken Sie den Knopf „MODUS“ und wählen Sie den Kühl- oder Heizmodus aus.
3. Drücken Sie die Knöpfe „+“ und „-“, um die Temperatur einzustellen. Mit jedem Drücken wird die Temperatur in einem Bereich von 16 bis 32 Grad um 0,5°C erhöht oder gesenkt.
4. Drücken Sie den Knopf GESCHWINDIGKEIT, um die Ventilatorgeschwindigkeit anzupassen. Sie können aus den Geschwindigkeitsstufen NIEDRIG, MITTEL, HOCH und AUTO wählen.
5. Wenn Sie den Knopf erneut drücken, bleibt die Klimaanlage stehen.

TROCKNUNGSMODUS

1. Wird der Knopf „ON/OFF“ gedrückt, startet die Klimaanlage.
2. Drücken Sie den Knopf „MODUS“ und wählen Sie den Trocknungsmodus.
3. Drücken Sie die Knöpfe „+“ und „-“, um die Temperatur einzustellen. Mit jedem Drücken wird die Temperatur in einem Bereich von 16 bis 32 Grad um 1°C erhöht oder gesenkt.
4. Drücken Sie den Knopf GESCHWINDIGKEIT, um die Ventilatorgeschwindigkeit anzupassen. Sie können aus den Geschwindigkeitsstufen NIEDRIG, MITTEL, HOCH und AUTO wählen.
5. Wenn Sie den Knopf erneut drücken, bleibt die Klimaanlage stehen.

TIMER-MODUS

1. Uhrenfunktion

Um während der Verwendung die Uhr einzustellen, gehen Sie wie folgt vor:

1) Öffnen Sie den Deckel der Fernbedienung und drücken Sie den Knopf Timer, um die Uhrfunktion zu aktivieren. 2) Drücken Sie die Knöpfe „A“ und „V“, um die Uhrzeit einzustellen. Dabei handelt es sich um ein 12-Stunden-System mit A.M. und P.M. 3) Drücken Sie den Knopf TIMER erneut, um die Uhrzeit zu bestätigen.

2. Funktion Timer ON

Die Funktion Timer ON muss eingestellt werden, wenn die Klimaanlage ausgeschaltet ist.

Gehen Sie dabei wie folgt vor:

1) Öffnen Sie den Deckel der Fernbedienung und drücken Sie den Knopf TIMER. Am Display wird die Anzeige „ON“ erscheinen und blinken. 2) Drücken Sie die Knöpfe „A“ und „V“, um die Uhrzeit einzustellen. Dabei handelt es sich um ein 12-Stunden-System mit A.M. und P.M. 3) Drücken Sie den Knopf TIMER erneut, um die Uhrzeit zu bestätigen. 4) Drücken Sie einen anderen Knopf, um die Funktionsbedingungen auszuwählen (Modus, Temperatur, Schwenken, Ventilator, Geschwindigkeit etc.).

HINWEIS: Ist die Uhrzeit oder der Timer gleich wie die Einstellzeit, wird sich die Klimaanlage automatisch aus- oder einschalten.

VENTILATORMODUS

1. Wird der Knopf „ON/OFF“ gedrückt, startet die Klimaanlage.
2. Drücken Sie den Knopf „MODUS“ und wählen Sie den Ventilatormodus.
3. Drücken Sie den Knopf GESCHWINDIGKEIT, um die Ventilatorgeschwindigkeit anzupassen. Sie können aus den Geschwindigkeitsstufen NIEDRIG, MITTEL und HOCH wählen.
4. Wenn Sie den Knopf erneut drücken, bleibt die Klimaanlage stehen.

HINWEIS: Im Zirkulationsmodus führt das Anpassen der Temperatur zu keinen Unterschieden.

SCHLAFMODUS

1. Wird der Knopf „ON/OFF“ gedrückt, startet die Klimaanlage.
2. Drücken Sie den Knopf „MODUS“, um den Kühl- oder Heizmodus auszuwählen.
3. Öffnen Sie den Deckel der Fernbedienung und drücken Sie den Knopf SCHLAFEN. Am Display erscheint die Schlaffunktion und diese wird auch aktiviert.
4. Drücken Sie den Knopf SCHLAFEN erneut, um die Schlaffunktion auszuschalten. Anschließend wird die Klimaanlage die gewählte Einstellung für ihre Aktivität beibehalten.
5. Drücken Sie den Knopf ON/OFF, um die Klimaanlage anzuhalten.

Wenn die Schlaffunktion beginnt, funktioniert sie wie folgt:

1. Kühlmodus

2. Heizmodus:

1. Der Schlafmodus dauert sieben Stunden und wird anschließend automatisch beendet.

HINWEIS:

In dieser Bedienungsanleitung werden die Funktionen aller Fernbedienungen beschrieben. Geschieht beim Drücken eines Knopfes gar nichts, liegt dies daran, dass das Gerät die gewählte Funktion nicht unterstützt.

INSTALLATION DER EMPFÄNGER

1. Entfernen Sie die Grundplatte von der Empfänger.
2. Verwenden Sie zwei Schrauben, um die Grundplatte wie unten dargestellt an der Wand zu befestigen.

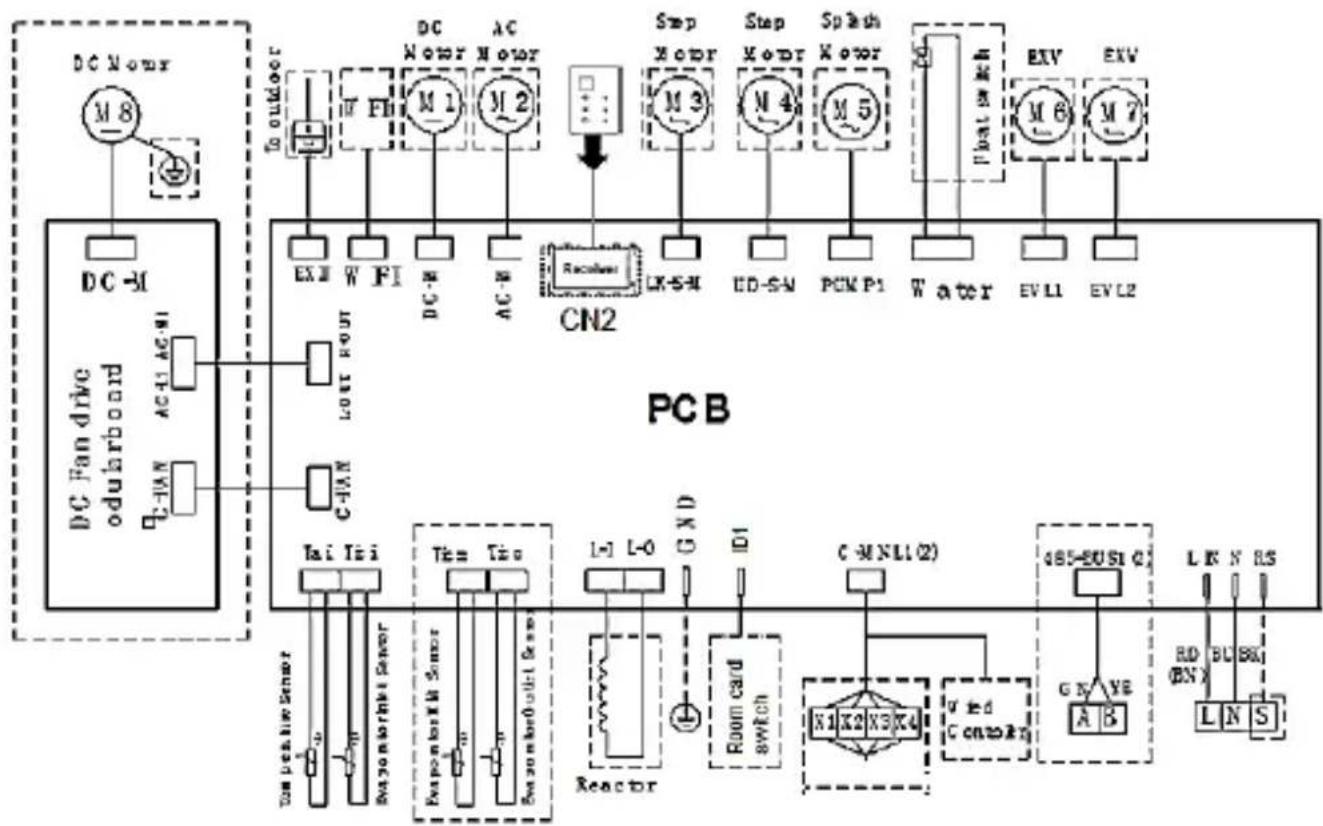

R410A LEITUNG INNENEINHEITEN MONO→RZND (50/70/100/120/140/160)

1) Bei Boden- und Deckeneinheiten und Kassetten ist die Fernbedienung als Standard vorhanden. 2) Bei Leitung den weißen Steueranschluss der Empfänger mit dem „CN10“-Anschluss der Inneneinheit-PCB verbinden, wie im nachfolgenden Schema dargestellt:

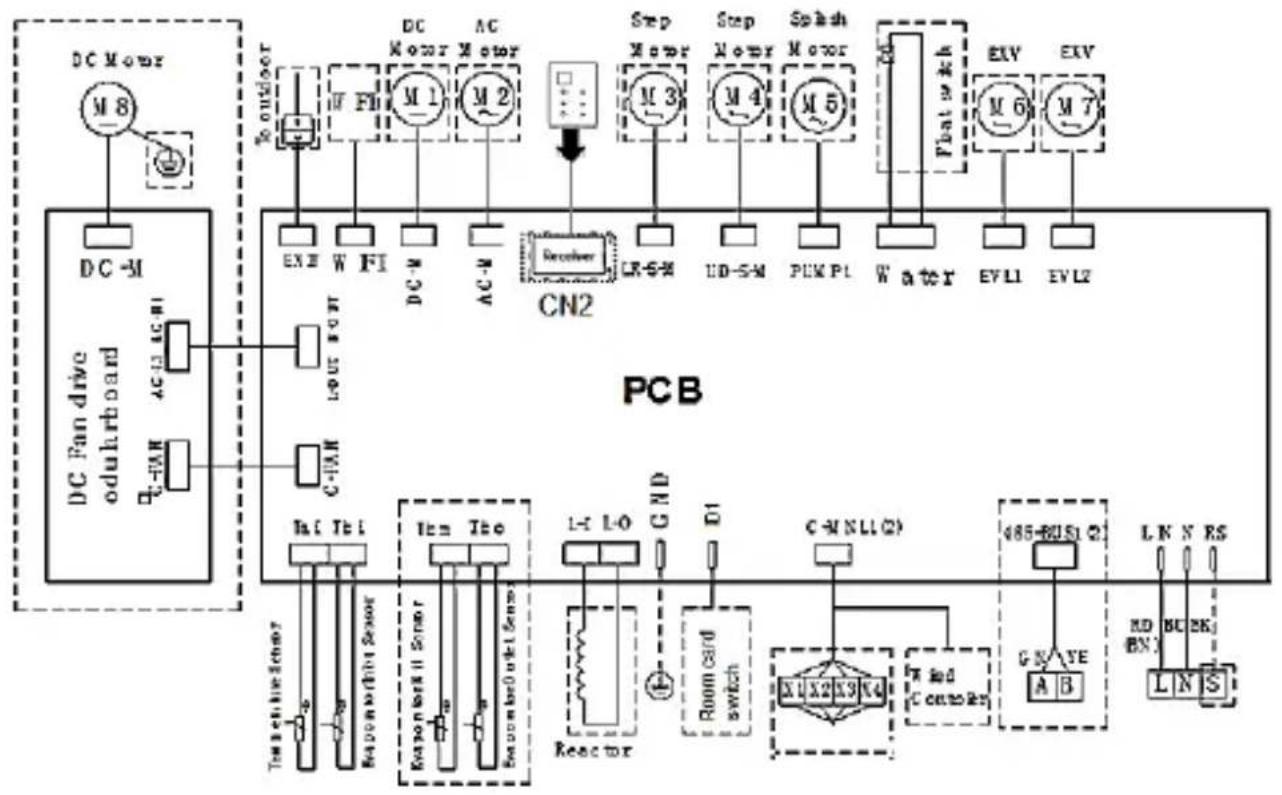

R32 LEITUNG INNENEINHEITEN MONO→RZGND (50/70/100/120/140/160)

1) Bei Boden- und Deckeneinheiten und Kassetten ist die Fernbedienung als Standard vorhanden. 2) Bei Leitung den weißen Steueranschluss der Empfänger mit dem „CN2“-Anschluss der Inneneinheit-PCB verbinden, wie im nachfolgenden Schema dargestellt:

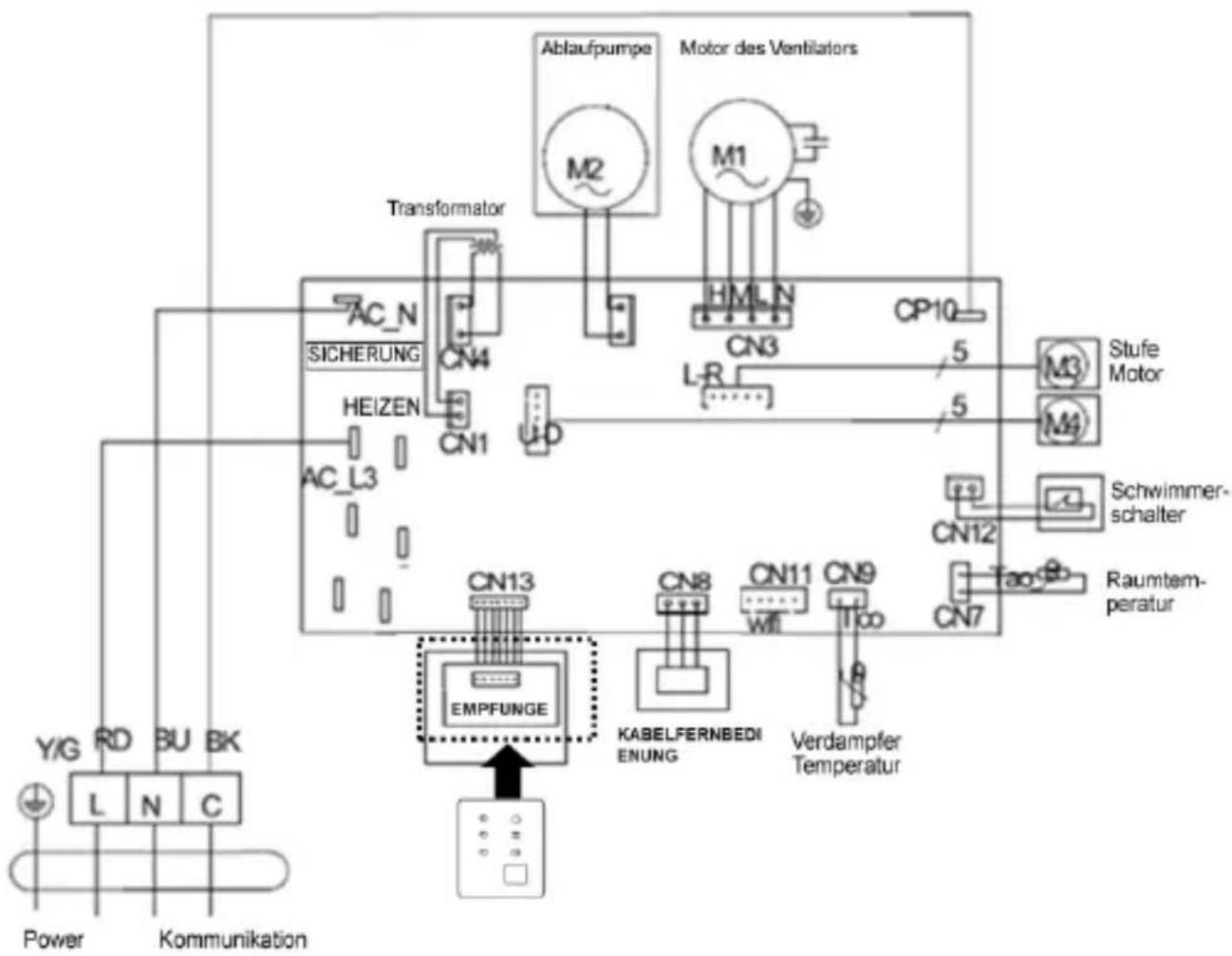

R410A LEITUNG INNENEINHEITEN MULTI → LSND(25/35/50)-XM

1) Bei Boden- und Deckeneinheiten und Kassetten ist die Fernbedienung als Standard vorhanden. 2) Bei Leitung den weißen Steueranschluss der Empfänger mit dem „CN13“-Anschluss der Inneneinheit-PCB verbinden, wie im nachfolgenden Schema dargestellt:

R32 LEITUNG INNENEINHEITEN MULTI → LSGND(25/35/50)-XM

1) Bei Boden- und Deckeneinheiten und Kassetten ist die Fernbedienung als Standard vorhanden. 2) Bei Leitung den weißen Steueranschluss der Empfänger mit dem „CN2“-Anschluss der Inneneinheit-PCB verbinden, wie im nachfolgenden Schema dargestellt:
