Produkttyp	Elektrische Heckenschere
Modell	FHT 600 B2
Marke	Florabest
Leistungsaufnahme	600 W
Spannung	230 V ~ 50 Hz
Schutzklasse	II (Doppelt isoliert)
Schutzart	IP20
Schnittlänge	600 mm
Schnittkapazität	24 mm
Messergeschwindigkeit	2800 Schnitte/min
Messer-Schnittwinkel	38° ± 2°
Gewicht	3,6 kg
Schalldruckpegel	84,4 dB(A) (K=3 dB(A))
Schallleistungspegel (garantiert)	98 dB(A)
Vibration (Handgriff)	2,248 m/s² (K=1,5 m/s²)
Vibration (Bügelgriff)	2,636 m/s² (K=1,5 m/s²)
Messerart	Beidseitig geschliffene Sicherheitsmesserleiste mit Aufprallschutz
Motortyp	Elektromotor
Netzkabel	Netzkabel mit Zugentlastung
Sicherheitsmerkmale	Totmannschalter, Handschutz, Kontaktschutzbügel
Wartung	Regelmäßige Reinigung und Ölung der Messer; bei Stumpfheit nachschärfen oder ersetzen
Garantie	3 Jahre ab Kaufdatum
Verwendungszweck	Schneiden und Trimmen von Hecken, Büschen, Ziersträuchern im privaten Bereich

Häufig gestellte Fragen - HT 600 B2 FLORABEST

Wie starte und stoppe ich die Heckenschere?

Zuerst eine Schlaufe im Verlängerungskabel bilden und in die Zugentlastung am Griff einhängen, um es zu sichern. Schließen Sie das Gerät an das Stromnetz an. Halten Sie dann den Sicherheitsschalter (Totmannschalter) am Bügelgriff und drücken Sie gleichzeitig den Ein-/Ausschalter am Griff, um die Schere zu starten. Zum Stoppen lassen Sie einen der Schalter los. Die Heckenschere läuft nur mit maximaler Geschwindigkeit, wenn beide Schalter gedrückt sind.

Welche Sicherheitsvorkehrungen sollte ich vor der Benutzung treffen?

Lesen Sie immer die Bedienungsanleitung. Tragen Sie Augen- und Gehörschutz, feste Handschuhe und geeignete Kleidung. Nicht bei Regen oder an nassen Hecken verwenden. Stellen Sie sicher, dass der Arbeitsbereich frei von versteckten Gegenständen wie Drähten ist. Halten Sie das Netzkabel vom Schneidbereich fern. Überprüfen Sie, ob die Messer scharf sind und der Handschutz angebracht ist. Niemals betreiben, wenn Sicherheitseinrichtungen beschädigt sind.

Wie pflege und reinige ich die Heckenschere?

Reinigen Sie nach jedem Gebrauch die Messerleiste sorgfältig mit einem öligen Tuch. Ölen Sie die Messerwelle mit einer Ölkanne oder einem Spray. Halten Sie Lüftungsschlitze und Motorgehäuse mit einem feuchten Tuch oder einer Bürste sauber. Nicht in Wasser eintauchen. Überprüfen Sie regelmäßig auf lose oder beschädigte Teile und stellen Sie sicher, dass die Schrauben an der Messerleiste fest sind. Wenn die Messer stumpf sind, lassen Sie sie nachschärfen oder ersetzen.

Kann ich ein Verlängerungskabel mit der Heckenschere verwenden?

Ja, aber verwenden Sie nur ein für den Außeneinsatz geeignetes Verlängerungskabel. Das Kabel sollte mindestens für die Leistung der Heckenschere (600 W) ausgelegt sein. Für die Zugentlastung bilden Sie eine Schlaufe am Ende des Verlängerungskabels, führen Sie diese durch die Öffnung am Griff und hängen Sie sie in die Zugentlastung am Griff ein. Dadurch wird ein versehentliches Trennen verhindert.

Was soll ich tun, wenn die Messer stumpf oder beschädigt sind?

Stumpfe Messer verursachen Überhitzung und Überlastung des Motors. Benutzen Sie die Heckenschere nicht mit stumpfen oder beschädigten Messern. Lassen Sie sie von einem Service-Center nachschärfen oder ersetzen. Schäden durch stumpfe Messer sind nicht von der Garantie abgedeckt. Ersatzteile bestellen: Geben Sie die Maschinentype und die Teilenummer aus der Explosionszeichnung an (z. B. Handschutz Teil-Nr. 91092221).

Wie sollte ich die Heckenschere bei Nichtgebrauch lagern?

Montieren Sie immer den mitgelieferten Messerschutz vor der Lagerung. Lagern Sie die Heckenschere an einem trockenen Ort außerhalb der Reichweite von Kindern. Verwenden Sie die vorgebohrten Löcher am Kontaktschutzbügel zum Aufhängen. Vor Feuchtigkeit schützen. Keine Gegenstände darauf legen.

Was deckt die Garantie ab?

Die 3-jährige Garantie deckt Material- und Herstellungsfehler ab Kaufdatum ab. Sie deckt nicht normale Verschleißteile (Messerleisten, Exzenterantriebe, Kohlebürsten), bruchempfindliche Teile (Schalter, Glas) oder Schäden durch Missbrauch, unsachgemäße Handhabung oder nicht autorisierte Reparaturen ab. Kaufbeleg (Kassenbon) erforderlich. Bei Garantieansprüchen wenden Sie sich zuerst an das Service-Center.

Wie kann ich Fehler beheben, wenn das Gerät nicht startet?

Überprüfen Sie, ob die Netzspannung anliegt und die Steckdose, das Kabel und die Sicherung funktionieren. Wenn der Ein-/Ausschalter oder der Motor defekt ist, wenden Sie sich an das Service-Center zur Reparatur. Versuchen Sie nicht, das Gerät selbst zu öffnen. Überprüfen Sie auch die Kohlebürsten; abgenutzte Bürsten können das Starten verhindern und sollten von einem Fachmann ersetzt werden.

Wie ist die richtige Schnitttechnik für Formhecken?

Schneiden Sie Hecken in einer trapezförmigen Form (breiter an der Basis), um das Kahlwerden der unteren Zweige zu verhindern. Schneiden Sie zuerst die Seiten, von unten nach oben in Wuchsrichtung. Für die Oberseite schneiden Sie eine flache, dachförmige oder runde Form nach Wunsch. Verwenden Sie eine schwingende Bewegung für horizontale Schnitte. Für lange gerade Linien verwenden Sie gespannte Führungsschnüre. Junge Pflanzen leicht in Form schneiden, das Hauptwachstum belassen, bis die gewünschte Höhe erreicht ist.

Wo bekomme ich Ersatzteile oder Service?

Ersatzteile können beim Service-Center bestellt werden. Kontaktieren Sie die Service-Nummern: UK 0871 5000 720 (£0,10/min), Irland 1890 930 034 (€0,08/min zur Hauptzeit), Zypern 8009 4409. Alternativ E-Mail an [e-mail], [e-mail] oder [e-mail]. Für Reparaturen senden Sie das Gerät nach Rücksprache mit dem Kundendienst an die Service-Niederlassung. Stellen Sie sicher, dass das Gerät sauber und sicher verpackt ist, mit Kaufbeleg und Fehlerbeschreibung.

BEDIENUNGSANLEITUNG HT 600 B2 FLORABEST

Originalbetriebsanleitung

GB IE CY

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Originalbetriebsanleitung Seite 29

Content

Introduction ....5

Intended Use ....5

Bestimmungsgemäße Verwen/dung 29

Allgemeine Beschreibung ..... 30

Lieferumfang....30

Funktionsbeschreibung ....30

Übersicht 30

Technische Daten 30

Sicherheitshinweise 31

Bildzeichen auf dem Gerät ....31

Symbole in der Anleitung ....31

Allgemeine Sicherheitshinweise für Elektrowerkzeuge ....32

Sicherheitshinweise für Heckenscheren 34

Bedienung 35

Ein- und Ausschalten 35

Arbeiten mit dem Gerät ....35

Schnitttechniken 36

Wartung und Reinigung 36

Lagerung 37

Entsorgung/Umweltschutz ...... 37

Fehlersuche 38

Ersatzteile 38

Garantie 39

Reparatur-Service 40

Service-Center 40

Service-Niederlassung 40

Original EG-Konformitäts- erklärung 42

Explosionszeichnung 43

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes.

Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Betriebsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Anleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Gerät ist nur für das Schneiden und Trimmen von Hecken, Büschen und Ziersträuchern im häuslichen Bereich bestimmt. Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten.

Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Die Messer sind regelmäßig auf Abnutzung zu kontrollieren und nachschleifen zu lassen. Stumpfe Messer überlasten die Maschine. Daraus resultierende Schäden unterliegen nicht der Garantie.

Allgemeine Beschreibung

Die Abbildungen finden Sie auf der vorderen Ausklappseite.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist:

• Elektroheckenschere
• Messerschutz
• Betriebsanleitung

Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

Funktionsbeschreibung

Die Elektroheckenschere besitzt als Antrieb einen Elektromotor. Das Gerät ist zur Sicherheit schutzisoliert und benötigt keine Erdung.

Als Schneideinrichtung besitzt das Gerät einen doppelseitigen Sicherheitsmesserbalken. Beim Schneidvorgang bewegen sich die Schneidzähne linear hin und her. Der Anstoßschutz an der Spitze des Messerbalkens verhindert unangenehme Rückschläge beim Auftreffen auf Wände, Zäune usw. Zum Schutz des Anwenders kann das Gerät nur mit gedrücktem Sicherheitsschalter betätigt werden. Zusätzlich schützt der Handschutz vor Ästen und Zweigen. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

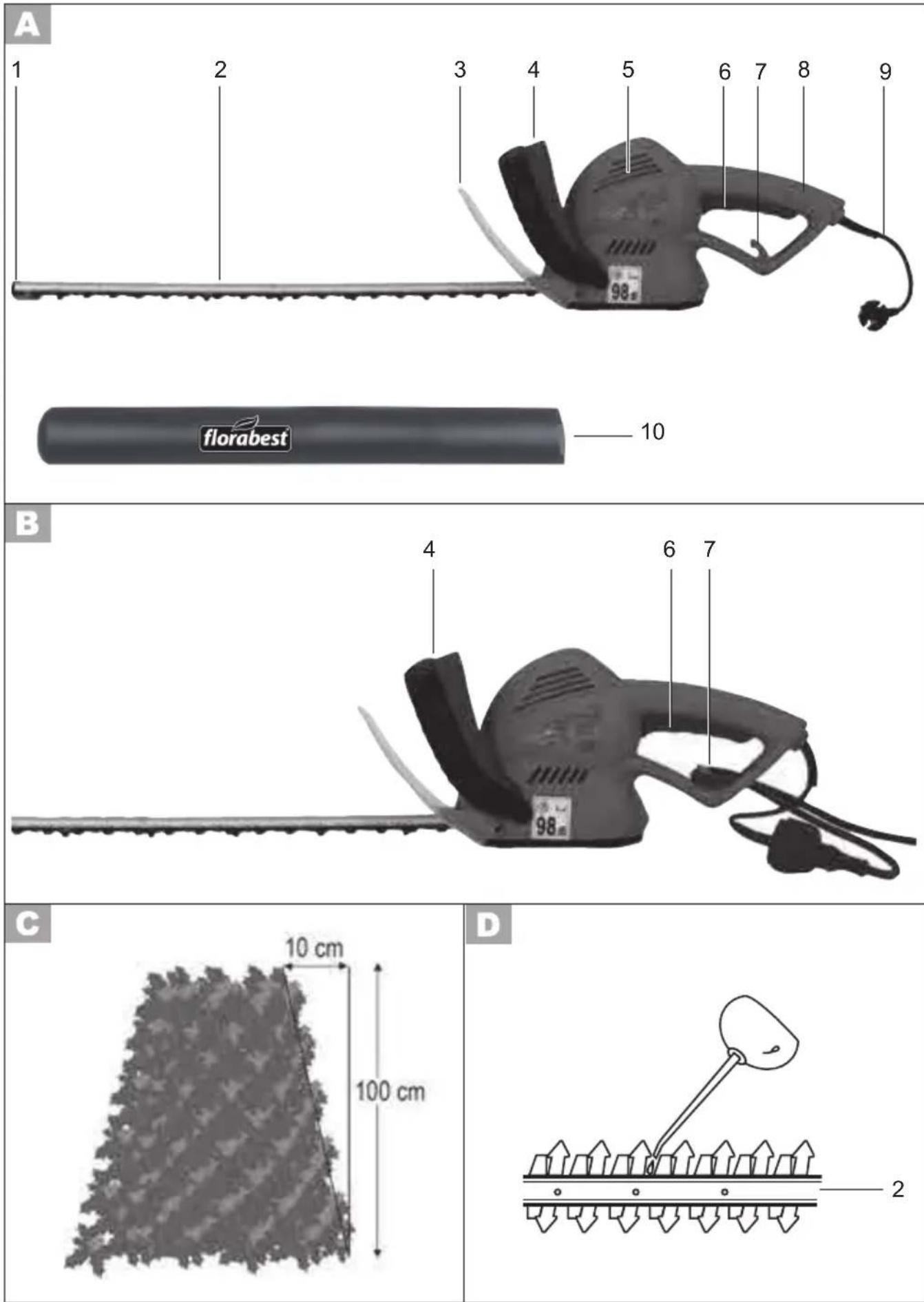

Übersicht

1 Anstoßschutz

2 Sicherheitsmesserbalken
3 Handschutz
4 Bügelgriff mit Sicherheitsschalter
5 Lüftungsschlitze
6 Ein-/Ausschalter
7 Zugentlastung
8 Handgriff
9 Netzkabel
10 Messerschutz

Technische Daten

Elektroheckenschere.....FHT 600 B2

Nenneingangsspannung ....230V\~, 50 Hz Leistungsaufnahme ....600 W

Schutzklasse ......☐ II

Schutzart.... IP20

Messerbewegungen

in der Minute ...... ca. 2800

Gewicht 3,6 kg

Schnittlänge 600 mm

Zahnabstand 24 mm

Schnittwinkel des Messers ....38° ± 2°

Schalldruckpegel

(L_pA) 84,4 dB(A), K_pA = 3 dB(A)

Schallleistungspegel (L _wA )

garantiert...... 98 dB(A)

gemessen ..... 96,1 dB(A); K_wA=1,9 dB(A)

Vibration ( a_n )

am Handgriff ....2,248 m/s ^2 ; K=1,5 m/s ^2

am Bügelgriff ....2,636 m/s ^2 ; K=1,5 m/s ^2

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt. Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Betriebs-

anleitung gestellt werden, können daher nicht Bildzeichen auf dem Gerät geltend gemacht werden.

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warnung: Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird.

Es besteht die Notwendigkeit, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Aussetzung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Sicherheitshinweise

Bevor Sie mit dem Gerät arbeiten, machen Sie sich mit allen Bedienteilen gut vertraut. Üben Sie den Umgang mit dem Gerät und lassen Sie sich Funktion, Wirkungsweise und Arbeitstechniken von einem erfahrenen Anwender oder Fachmann erklären. Stellen Sie sicher, dass Sie das Gerät im Notfall sofort abstellen können. Der unsachgemäße Gebrauch des Gerätes kann zu schweren Verletzungen führen.

Achtung!

Betriebsanleitung lesen!

Tragen Sie Augen- und Gehörschutz

Benutzen Sie das Gerät nicht bei Regen oder an nassen Hecken.

Ziehen Sie sofort den Netzstecker, wenn das Kabel beschädigt, verwickelt oder durchtrennt wurde.

Angabe des Schallleistungspegels L_wa in dB.

Elektrogeräte gehören nicht in den Hausmüll.

Schutzklasse II

Schnittlänge

Symbole in der Anleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen (anstelle des Ausrufungszeichens ist das Gebot erläutert) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Allgemeine Sicherheitshin- weise für Elektrowerkzeuge

WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit:

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
• Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

• Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
• Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
• Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
• Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehler-

stromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

• Schließen Sie das Gerät nach Möglichkeit nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit einem Auslösestrom von nicht mehr als 30 mA an.
• Wenn die Anschlussleitung des Elektrowerkzeuges beschädigt ist, muss sie durch eine speziell vorgerichtete Anschlussleitung ersetzt werden, die über die Kundendienstorganisation erhältlich ist.

Sicherheit von Personen:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen:

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz verringert das Risiko von Verletzungen.
• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversor-

gung anschließen, es aufnehmen oder tragen.

Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
• Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

Verwendung und Behandlung des Elektrowerkzeuges:

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist ge-

fährlich und muss repariert werden.

- Ziehen Sie den Stecker aus der Steckdose bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

- Bewahren Sie die unbenutzten Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben.

Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

- Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

- Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

- Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit.

Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

- Inspizieren Sie die zu schneidende Fläche sorgfältig und beseitigen Sie alle Drähte oder sonstigen Fremdkörper.

Service:

- Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Heckenscheren

- Halten Sie alle Körperteile vom Schneidmesser fern. Versuchen Sie nicht, bei laufendem Messer Schnittgut zu entfernen oder zu schneidendes Material festzuhalten. Entfernen Sie eingeklemmtes Schnittgut nur bei ausgeschaltetem Gerät. Ein Moment der Unachtsamkeit bei Benutzung der Heckenschere kann zu schweren Verletzungen führen.

- Tragen Sie die Heckenschere am Griff bei stillstehendem Messer. Bei Transport oder Aufbewahrung der Heckenschere stets die Schutzabdeckung aufziehen.

Sorgfältiger Umgang mit dem Gerät verringert die Verletzungsgefahr durch das Messer.

- Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, da das Schneidmesser in Berührung mit verborgenen Stromleitungen kommen kann.

Der Kontakt des Schneidmessers mit einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen

Schlag führen.

• Halten Sie das Kabel vom Schneidbereich fern. Während des Arbeitsvorgangs kann das Kabel im Gebüsch verdeckt sein und versehentlich durchtrennt werden.
• Durchsuchen Sie vor der Arbeit die Hecke nach verborgenen Objekten, z.B. Draht etc.
• Halten Sie die Heckenschere richtig, z. B. mit beiden Händen an den Handgriffen, wenn zwei Handgriffe vorhanden sind. Der Verlust der Kontrolle über das Gerät kann zu Verletzungen führen.
• Tragen Sie beim Arbeiten mit dem Gerät geeignete Kleidung und Arbeitshandschuhe. Fassen Sie das Gerät nie am Schneidmesser an oder heben es am Schneidmesser auf. Der Kontakt mit dem Schneidmesser kann zu Verletzungen führen.

Bedienung

Verwenden Sie das Gerät nicht ohne Handschutz. Tragen Sie beim Arbeiten mit dem Gerät geeignete Kleidung und Arbeitshandschuhe. Vergewissern Sie sich vor jeder Benutzung, dass das Gerät funktionstüchtig ist. Es besteht die Gefahr von Personen- und Sachschäden. Der Ein-/Ausschalter und der Sicherheitsschalter dürfen nicht arretiert werden. Sie müssen nach Loslassen des Schalters den Motor ausschalten. Sollte ein Schalter beschädigt sein, darf mit dem Gerät nicht mehr

gearbeitet werden. Achten Sie darauf, dass die Netzspannung mit dem Typen- schild am Gerät übereinstimmt. Es besteht Gefahr durch elektri- schen Schlag.

Beachten Sie den Lärmschutz und örtliche Vorschriften.

Ein- und Ausschalten

Achten Sie auf einen sicheren Stand und halten Sie das Gerät mit beiden Händen und mit Abstand vom eigenen Körper gut fest. Achten Sie vor dem Einschalten darauf, dass das Gerät keine Gegenstände berührt.

1. Zur Zugentlastung formen Sie aus dem Ende des Verlängerungskabels eine Schlaufe, führen diese durch die Öffnung am Handgriff und hängen sie in die Zugentlastung (7) am Griff ein.

2. Schließen Sie das Gerät an die Netzspannung an.

3. Zum Einschalten halten Sie den Sicherheitsschalter am Bügelgriff (4) gedrückt und drücken gleichzeitig den Ein-/Ausschalter (6) am Handgriff. Die Heckenschere läuft mit höchster Geschwindigkeit.
4. Zum Ausschalten lassen Sie einen der beiden Schalter los.

Arbeiten mit dem Gerät

Achten Sie beim Schneiden darauf, keine Gegenstände wie z.B. Drahtzäune oder Pflanzenstützen zu berühren. Dies kann zu Schäden am Messerbalken führen.

DE AT CH

- Schalten Sie bei Blockierung der Messer durch feste Gegenstände das Gerät sofort aus, ziehen Sie den Netzstecker und entfernen dann den Gegenstand.

- Arbeiten Sie stets von der Steckdose weggehend. Legen Sie deshalb vor Arbeitsbeginn die Schneidrichtung fest. Achten Sie darauf, dass das Verlängerungskabel vom Arbeitsbereich fern bleibt. Legen Sie das Kabel nie über die Hecke, wo es leicht von den Messern erfasst werden kann.

- Vermeiden Sie die Überbeanspruchung des Gerätes während der Arbeit.

Ziehen Sie sofort den Netzstecker, wenn das Kabel beschädigt, verwickelt oder durchtrennt ist. Es besteht Verletzungsgefahr durch Stromschlag!

Schnitttechniken

• Schneiden Sie dicke Äste zuvor mit einer Astschere heraus.
• Der doppelseitige Messerbalken ermöglicht den Schnitt in beiden Richtungen oder durch Pendelbewegungen von einer Seite zur anderen.
• Bewegen Sie beim senkrechten Schnitt die Heckenschere gleichmäßig vorwärts oder bogenförmig auf und ab.
• Bewegen Sie beim waagrechten Schnitt die Heckenschere sichelförmig zum Rand der Hecke, damit abgeschnittene Zweige zu Boden fallen.
• Um lange gerade Linien zu erhalten, empfiehlt es sich Schnüre zu spannen.

Schnitthecken schneiden:

Es empfiehlt sich, Hecken in trapezähnlicher Form zu schneiden, um ein Verkahlen der unteren Äste zu verhindern. Dies entspricht dem natürlichen Pflanzenwachstum und lässt Hecken optimal gedeihen. Beim Schnitt werden nur die neuen Jahrestriebe reduziert, so bildet sich eine dichte Verzweigung und ein guter Sichtschutz aus.

1. Schneiden Sie zuerst die Seiten einer Hecke. Bewegen Sie dazu die Heckenschere mit der Wachstumsrichtung von unten nach oben. Wenn Sie von oben nach unten schneiden, bewegen sich dünnere Äste nach außen, wodurch dünne Stellen oder Löcher entstehen können.

2. Schneiden Sie dann die Oberkante je nach Geschmack gerade, dachförmig oder rund.

3. Trimmen Sie schon junge Pflanzen auf die gewünschte Form hin. Der Haupttrieb sollte unbeschädigt bleiben, bis die Hecke die geplante Höhe erreicht hat. Alle anderen Triebe werden auf die Hälfte gekappt.

Frei wachsende Hecken pflegen:

Frei wachsende Hecken bekommen zwar keinen Formschnitt, müssen aber regelmäßig gepflegt werden, damit die Hecke nicht zu hoch wird.

Wartung und Reinigung

Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Anleitung beschrieben sind, von unserem Service-Center (siehe Seite 40) durchführen. Verwenden Sie nur Originalteile.

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.

Tragen Sie beim Hantieren mit den Messern Handschuhe.

Verwenden Sie keine Reinigungsbzw. Lösungsmittel. Sie könnten das Gerät damit irreparabel beschädigen. Chemische Substanzen können die Kunststoffteile des Gerätes angreifen.

Führen Sie folgende Wartungs- und Reinigungsarbeiten regelmäßig durch. Dadurch ist eine lange und zuverlässige Nutzung gewährleistet.

• Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie den festen Sitz der Schrauben im Messerbalken (A 2).
• Schneiden Sie nicht mit stumpfen oder abgenutzten Messern, da Sie sonst Motor und Getriebe Ihrer Maschine überlasten.
• Überprüfen Sie Abdeckungen und Schutzeinrichtungen (A 1,3) auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.
• Halten Sie Lüftungsschlitze ( A 5) und Motorgehäuse des Gerätes sauber. Verwenden Sie dazu ein feuchtes Tuch oder eine Bürste. Das Gerät darf we- der mit Wasser abgespritzt werden, noch in Wasser gelegt werden.

Reinigen Sie nach jeder Benutzung den Mes ser balken (2) sorgfältig. Nach jeder Benutzung müssen Sie

- das Messer reinigen (mit öligem Lappen);

- den Messerbalken einölen mit Ölkännchen oder Spray.

Lagerung

- Bewahren Sie das Gerät im mitgelieferten Messerschutz (A 10) trocken und außerhalb der Reichweite von Kindern auf.

Entsorgung/Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehören nicht in den Hausmüll.

Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center (siehe Seite 40). Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Fehlersuche

Problem Mögliche	Ursache Fehlerbehebung
Gerät startet nicht	Netzspannung fehlt	Steckdose, Kabel, Leitung, Stecker und Sicherung prüfen, ggf. Reparatur durch Elektrofachmann
	Ein-/Ausschalter (A 6) defekt	Reparatur durch Service-Center
	Kohlebürsten abgenutzt
	Motor defekt
Gerät arbeitet mit Unterbrechungen	Kabel beschädigt	Kabel überprüfen, ggf. Wechsel durch unser Service-Center
	Interner Wackelkontakt	Reparatur durch Service-Center
	Ein-/Ausschalter (A 6) defekt
Messer werden heiß	Messer stumpf	Messerbalken (A 2) schleifen oder austauschen (Service-Center)
	Messer hat Scharten	Messerbalken (A 2) überprüfen oder austauschen (Service-Center)
	Zu viel Reibung wegen fehlender Schmierung	Messerbalken (A 2) ölen

Ersatzteile

Ersatzteile können Sie direkt über das Grizzly Service-Center bestellen (siehe Seite 40). Geben Sie bei der Bestellung unbedingt den Maschinentyp und die Teilenummer in der Explosionszeichnung an.

Pos. 18 (Explosionszeichnung) ...... Handschutz ...... Artikel-Nr. 91092221

Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Zubehör kann online bestellt werden unter: http://www.grizzly.biz/shop.

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z.B. Messerbalken, Exzenter und Kohlebürsten) oder für Beschädigungen an zerbrechlichen Teilen (z.B. Schalter, Akkus oder die aus Glas gefertigt sind).

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z.B. IAN 12345) als Nachweis für den Kauf bereit.
  • Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Anleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite.

DE AT CH

• Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.
• Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte werden nicht angenommen.

Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Service-Center

DE Service Deutschland Tel.: [phone] (0,14 EUR/Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 EUR/Min.) E-Mail: [e-mail] IAN 72313

AT Service Österreich Tel.: [phone] (0,15 EUR/Min.) E-Mail: [e-mail] IAN 72313

CH Service Schweiz Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: [e-mail] IAN 72313

Service-Niederlassung

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

DE Grizzly Gartengeräte GmbH & CO KG AT Kundenservice Georgenhäuser Str. 1 64409 Messel Homepage: www.grizzly.

CH A.S.A. Marina AG Postfach Nr. 406 6906 Lugano Cassarate

πληροφοριών · Stand der Informationen:

03 / 2012 · Ident.-No.: 76002186032012-GB/CY
