| Produkttyp | Rauchmelder |
| Modell | SI 300 |
| Marke | Olympia |
| Abmessungen (Durchmesser x Höhe) | 120 mm x 36.7 mm |
| Gewicht | 120 g |
| Stromversorgung | 2 x AA-Alkalibatterien (1,5 V, Typen: Gold Peak GP15A, Energizer E91, Raymax LR6) |
| Batterielebensdauer | Ca. 1 Jahr (typisch) |
| Alarmlautstärke | 85 dB(A) |
| Erkennungstyp | Rauch und hohe Temperatur |
| Funkfrequenz | 868 MHz |
| Maximale Sendeleistung | 0,8 mW |
| Funkvernetzung | Master-Slave bis zu 40 Melder (ohne Alarmanlage) oder über Alarmanlage (Serie Protect/ProHome) |
| Betriebstemperatur | 0 °C bis 40 °C |
| Betriebsfeuchtigkeit | 30% bis 75% relative Luftfeuchtigkeit |
| Überwachungsbereich | Kreisfläche bis zu 4,5 m Durchmesser |
| Normenkonformität | EN 14604:2005+AC:2008, DIN 14676 |
| CE-Kennzeichnung | Ja |
| Wartung | Gehäuse mit weichem feuchtem Tuch reinigen, Raucheingang mit Bürste reinigen, Funktionstest nach Batteriewechsel durchführen |
| Sicherheitshinweise | Gehörschäden vermeiden, nicht überstreichen, von Kindern fernhalten, nicht selbst reparieren, nur angegebene Batterien verwenden |
| Batteriewechselintervall | Innerhalb von 30 Tagen nach Signal für schwache Batterie |
| Garantie | Gemäß den Garantiebedingungen (siehe Handbuch) |
Häufig gestellte Fragen - SI 300 OLYMPIA
Benutzerfragen zu SI 300 OLYMPIA
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Rauchmelder kostenlos im PDF-Format! Finden Sie Ihr Handbuch SI 300 - OLYMPIA und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. SI 300 von der Marke OLYMPIA.
BEDIENUNGSANLEITUNG SI 300 OLYMPIA
Bedienungsanleitung Operating Manual
01/2018 de/en v1.2
Inhaltsverzeichnis
Inhaltsverzeichnis. 2
Bestimmungsgemäße Verwendung 3
Verpackungsinhalt....3
Hinweise zur Benutzung. 4
Sicherheitshinweise....5
Bedienelemente....7
Einrichtung ohne Alarmanlage 8
Rauchwarnmelder ohne Alarmanlage miteinander verbinden . . . . . . 8
Einrichtung mit Alarmanlage 9
Rauchwarnmelder an Alarmanlage anmelden 9
Im Alarmfall....10
Signalisierung....10
Was muss ich tun, wenn die Rauchwarnmelder Alarm schlagen? . . . 11
Montage 13
Batteriewechsel 16
Technische Daten 17
Konformitätsinformationen....17
Hinweise zur Entsorgung 18
Regelmäßige Wartung und Pflege 18
Garantie....19
Bestimmungsgemäße Verwendung
Der Rauchwarnmelder SI 300 - im Folgenden Rauchwarnmelder - dient zur Erkennung von Rauch und hoher Temperatur in Innenräumen, um dann ein lautes akustisches Signal abzugeben.
Der Rauchwarnmelder sendet im Alarmfall ein Funksignal, das von Alarmanlagen der Protect- bzw. ProHome-Serie oder anderen Rauchwarnmeldern empfangen werden kann. Die Alarmanlage und / oder die anderen Rauchwarnmelder schlagen dann ebenfalls Alarm.
Voraussetzung für eine bestimmungsgemäße Verwendung ist die sachgemäße Installation sowie die Beachtung und Einhaltung der Hinweise dieser Bedienungsanleitung.
Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten, die nicht in dieser Bedienungsanleitung beschrieben sind, sind nicht zulässig und führen zur Beschädigung dieses Produkts.
Verpackungsinhalt
Bitte prüfen Sie den Verpackungsinhalt genau. Sollte etwas fehlen oder durch den Transport beschädigt sein, dürfen Sie den Rauchwarnmelder NICHT in Betrieb nehmen!
1 Rauchwarnmelder SI 300
Montagematerial (Schrauben, Dübel)
2 Batterien (Alkaline, Typ AA, 1,5 V)
Bedienungsanleitung
Hinweise zur Benutzung
■ Die Rauchwarnmelder können einzeln verwendet oder untereinander verbunden werden.
■ Alternativ können die Rauchwarnmelder über eine Basis der Alarmanlage Protect bzw. ProHome miteinander verbunden werden.
■ Die Rauchwarnmelder überwachen nur einen begrenzten Bereich! Installieren Sie daher ausreichend viele Rauchwarnmelder, um einen optimalen Schutz zu gewährleisten.
■ Die Rauchwarnmelder arbeiten nur mit funktionstüchtigen, korrekt eingelegten Batterien.
■ Die Rauchwarnmelder dürfen nicht mit Akkus betrieben werden.
■ Die Rauchwarnmelder dürfen nicht mit Farbe überstrichen und die Lüftungsschlitze dürfen nicht überklebt werden.
■ Die Rauchwarnmelder erkennen den Rauch und die Temperatur eines Brands und nicht die Flamme selbst.
■ Die Rauchwarnmelder sollten im gesamten Wohnbereich zu hören sein.
■ Menschen unter Alkohol-, Medikamenten- oder Drogeneinfluss werden von dem Alarmton möglicherweise nicht geweckt.
Sicherheitshinweise
Die folgenden Sicherheitshinweise haben Gültigkeit für das gesamte Dokument. Lesen und beachten Sie die Sicherheitshinweise, um sich und die Umwelt zu schützen
Warnung! Führen Sie Reparaturen am Gerät NIE-MALS selbst durch. Wenden Sie sich an unseren Service. Das Gerät enthält keine vom Nutzer zu reparierenden oder zu wartenden Teile.
Warnung! Erstickungsgefahr! Kinder können Kleinteile, Verpackungs- oder Schutzfolien verschlucken. Halten Sie Kinder vom Gerät und dessen Verpackung fern.
Warnung! Gefährdung der Gesundheit durch Batterien! Batterien außerhalb der Reichweite von Kindern aufbewahren. Batterien nicht verschlucken. Falls eine Zelle oder Batterie verschluckt wurde, ist umgehend ein Arzt aufzusuchen.
Achtung! Sachbeschädigung durch die Verwendung nicht geeigneter Batterien! Die Verwendung nicht geeigneter Batterien kann zum Funktionsverlust des Geräts führen. Verwenden Sie ausschließlich Batterien des in den Technischen Daten beschriebenen Typs.
Achtung! Gehörschaden durch lautes Warnsignal! Das laute Warnsignal kann das Gehör schädigen. Verwenden Sie das Produkt nur an den empfohlenen Montageorten. Testen Sie das Gerät nicht in der Nähe Ihrer Ohren. Halten Sie sich im Alarmfall nicht über einen längeren Zeitraum in der Nähe des Warnsignals auf.
Achtung! Sachbeschädigung durch Umwelteinflüsse! Vermeiden Sie Umwelteinflüsse wie z. B. Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung.

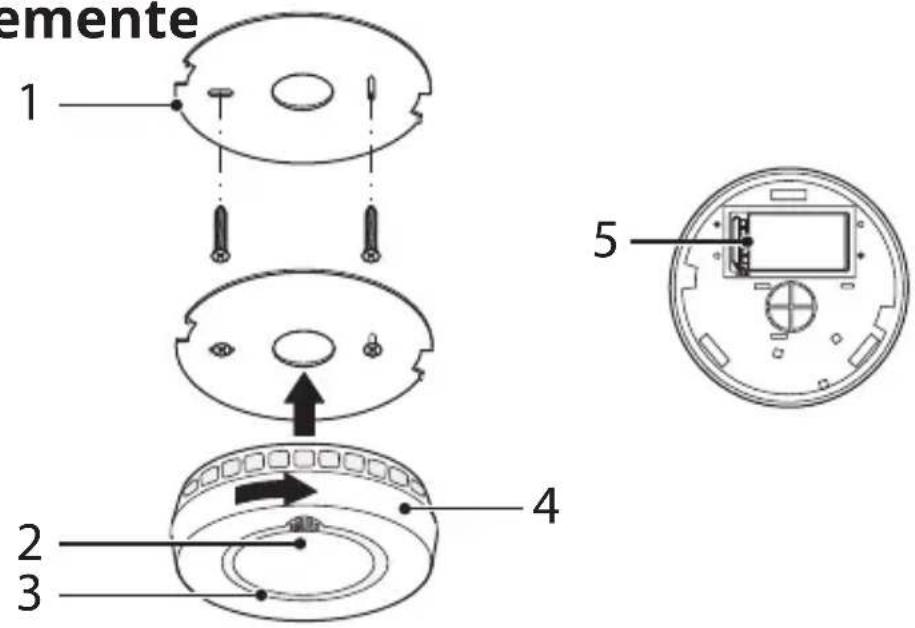

Bedienelemente
1 Sockel
2 Taste (Verbinden, Stummschalten und Funktionsprüfung)
3 Leuchtanzeige
4 Rauchwarnmelder (Gehäuse)
5 Batteriefach
Einrichtung ohne Alarmanlage
Rauchwarnmelder ohne Alarmanlage miteinander verbinden
Die Rauchwarnmelder können über Funk direkt miteinander verbunden werden. Dadurch wird sichergestellt, dass beim Auslösen eines Alarms alle verbundenen Rauchwarnmelder ausgelöst werden. Wir empfehlen, die Rauchwarnmelder miteinander zu verbinden, bevor Sie die Rauchwarn melder montieren.
Warnung! Gehörschäden durch lautes Warnsignal!
Das laute Warnsignal kann das Gehör schädigen.
Testen Sie das Produkt nicht in der Nähe Ihrer Ohren.
Verwenden Sie beim Verbinden der Rauchwarnmelder einen geeigneten Gehörschutz.
1 Legen Sie zwei geeignete Batterien in das Batteriefach aller vorhandenen Rauchwarnmelder ein. Achten Sie darauf, die Batterien in der richtigen Ausrichtung einzulegen.
2 Drücken Sie auf einem Rauchmelder (Hauptgerät) die Taste (2) drei mal hintereinander.
3 Die Leuchtanzeige (3) leuchtet durchgängig. Das Hauptgerät ist bereit zur Verbindung.
4 Drücken Sie auf einem weiteren Rauchmelder die Taste (2) drei mal hintereinander.
5 Ein akustisches Signal ertönt und der Rauchmelder ist mit dem Hauptgerät verbunden.
6 Wiederholen Sie den Verbindungsvorgang für weitere Rauchmelder.
Einrichtung mit Alarmanlage
Rauchwarnmelder an Alarmanlage anmelden
An eine Alarmanlage der Protect- bzw- ProHome-Serie muss ein Rauchwarnmelder als Hauptgerät angemeldet werden. Das Hauptgerät sollte zentral und in Funkreichweite zur Alarmanlage montiert werden.
Warnung! Gehörschäden durch lautes Warnsignal! Das laute Warnsignal kann das Gehör schädigen. Testen Sie das Produkt nicht in der Nähe Ihrer Ohren. Verwenden Sie beim Verbinden der Rauchwarnmelder einen geeigneten Gehörschutz.
1 Wählen Sie an der Alarmanlage den Menüpunkt Registrieren aus.
2 Legen Sie zwei geeignete Batterien in das Batteriefach eines Rauchwarnmelders (Hauptgerät) ein. Achten Sie darauf, die Batterien in der richtigen Ausrichtung einzulegen.
3 Das Display der Basis zeigt die erfolgreiche Anmeldung an der Alarmanlage und der Rauchwarnmelder bestätigt mit einem akustischen Signal.
4 Verbinden Sie weitere Rauchmelder mit dem Hauptgerät (siehe Rauchwarnmelder ohne Alarmanlage miteinander verbinden auf Seite 8).
Führen Sie nach der Anmeldung eine Funktionskontrolle durch! Drücken Sie die Taste (2). Die Funktion von Alarmsignal, Leuchtanzeige und ggf. verbundenen Geräten wird getestet.
Im Alarmfall
Signalisierung

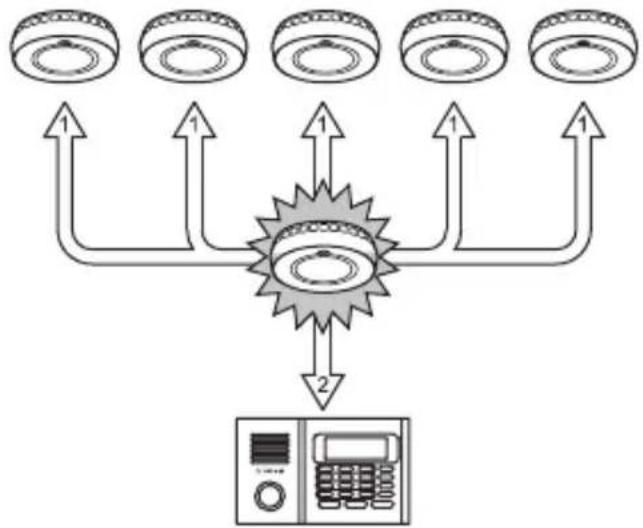

Die Abbildung zeigt Ihnen die Benachrichtigungsfolge, wenn ein Rauchwarnmelder auslöst.
Haben Sie die Rauchwarnmelder ohne Alarmanlage miteinander verbunden, erfolgt die Benachrichtigung in gleicher Weise entsprechend ohne Alarmanlage.
Die alarmgebenden Nebengeräte schalten sich unabhängig vom Hauptgerät nach 10 Minuten automatisch aus.
Was muss ich tun, wenn die Rauchwarnmelder Alarm schlagen?
■ Bewahren Sie Ruhe.
■ Gehen Sie stets davon aus, dass es sich um einen echten Gefahrenfall handelt.
Ist im überwachten Bereich Geruchs-, Rauch- oder Feuerentwicklung bemerkbar, gehen Sie wie folgt vor:
■ Retten Sie sich und gefährdete Personen aus dem Gefahrenbereich. Halten Sie sich bei starker Rauchentwicklung in Bodennähe auf und pressen Sie sich falls möglich ein feuchtes Tuch vor Mund und Nase. Folgen Sie ggf. gekennzeichneten Fluchtwegen. Schließen Sie alle zugänglichen Fenster und Türen, um weitere Rauch- bzw. Feuerausbreitung zu verhindern.
■ Verständigen Sie die Feuerwehr unter der Notruf-Nummer 112. Bleiben Sie ruhig und antworten Sie auf die Fragen: Wer ruft an? Wo brennt es? Was ist passiert? Wie viele Verletzte gibt es? Welche Arten von Verletzungen? Warten Sie auf Anweisungen.
■ Versuchen Sie, Entstehungsbrände mit vorhandenen geeigneten Löschmitteln wie Feuerlöscher oder Löschdecken zu löschen. Bringen Sie sich und andere jedoch niemals in Gefahr.
Ist im überwachten Bereich KEINE Geruchs-, Rauch- oder Feuerentwicklung bemerkbar, ge hen Sie wie folgt vor:
■ Vergewissern Sie sich, dass im überwachten Bereich KEINE verdächtigen Gerüche, Rauch oder Feuer zu erkennen sind.
■ Deaktivieren Sie den Alarm, indem Sie den Raum lüften, in dem der Rauchwarnmelder ausgelöst hat.
oder
■ Deaktivieren Sie den Alarm über die Basis Ihrer Alarmanlage (siehe Bedienungsanleitung Ihrer Alarmanlage).
■ Beachten Sie, dass das Deaktivieren des Alarms zeitlich verzögert erfolgt. Der Vorgang dauert bis zu 40 Sekunden nach Deaktivierung über die Alarmanlage.
■ Deaktivieren Sie den Alarm durch Drücken der Taste (2) an dem Rauchmelder.
Bei der Verwendung von mehreren Rauchmeldern bleibt der Alarm des auslösenden Rauchmelders aktiv. Dies dient der Lokalisierung des auslösenden Rauchmelders. Drücken Sie auch am auslösenden Rauchmelder die Taste (2). Der Alarm ist nun vollständig deaktiviert.
Montage
Geeignete Montageorte
Ein Rauchwarnmelder überwacht eine Kreisfläche von etwa 4,5 m Durchmesser.
Montieren Sie daher
■ einen Rauchwarnmelder im Flurbereich zwischen dem Wohn- und Schlafbereich (zur Fluchtwege überwachung),
■ je einen Rauchwarnmelder in jedem Wohn- und Schlafzimmer,
■ bei mehrstöckigen Häusern mindestens einen Rauchwarnmelder pro Etage im Flurbereich,
■ bei ausgebauten Dachböden einen Rauchwarnmelder über der Treppe.
Ungeeignete Montageorte
Der Rauchwarnmelder darf nicht montiert werden
in der Nähe (Mindestabstand: 50 cm) von elektrischen Geräten wie Energiesparlampen, elektrischen Vorschaltgeräten u. Ä.,
■ in der Nähe von Belüftungsschächten (Mindestabstand: 1 m) und starker Zugluft,
■ direkt in der Dachspitze (Abstand min. 30 cm zur Dachspitze),
■ in Räumen, in denen unter normalen Bedingungen starker Dampf, Staub oder Rauch entstehen (Beispiele sind Werkstatt, Küche, Bad, Waschküche etc.),
■ in der Nähe von offenen Feuerstellen oder Kaminen,
■ in Räumen mit Temperaturen über + 40 °C oder unter + 0 °C.

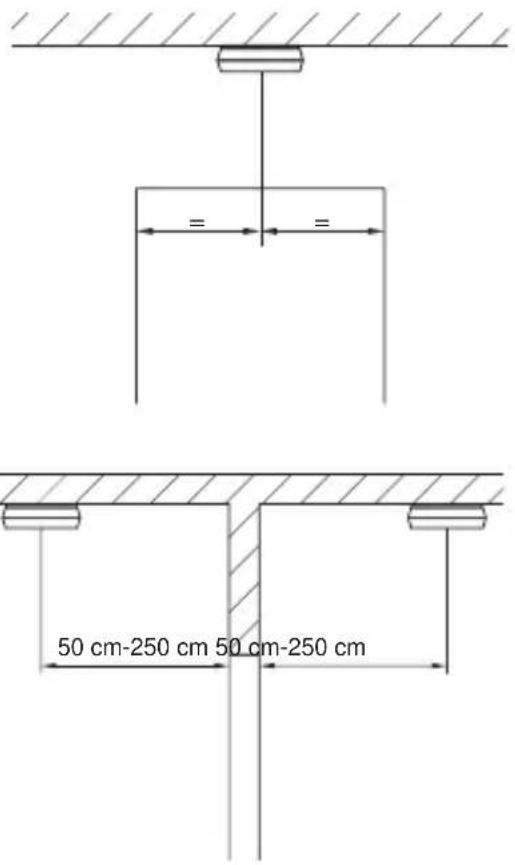

Montagemaße und Abstände
■ Installieren Sie jeden Rauchwarnmelder möglichst zentral im überwachten Raum.
■ Montieren Sie den Rauchwarnmelder nur an fugenlosen, rauchundurchlässigen Decken.
■ Montieren Sie den Rauchwarnmelder unmittelbar unterhalb der Deckenunterfläche.
■ Montieren Sie den Rauchwarnmelder immer in waagerechter Position (auch bei Dachschrägen).
■ Der Abstand eines Rauchwarnmelders zu einer Wand beträgt mindestens 50 cm und maximal 250 cm.
■ Ist der zu überwachende Raum größer, installieren Sie ggf. mehrere Rauchwarnmelder.
Montageschritte
Für die Montage des Rauchwarnmelder gehen Sie wie folgt vor:
Warnung! Gefahr von schweren Verletzungen durch Beschädigen von Kabeln oder Leitungen! Achten Sie bei der Montage auf eventuell in der Wand bzw. Decke verlegte Leitungen. Für Montagefehler wird keine Haftung übernommen. Wenden Sie sich im Zweifelsfall an einen Fachmann!
1 Stellen Sie sicher, dass sich am Montageort keine Strom-, Wasser- oder Gasleitungen befinden.
2 Schrauben Sie die Sockel (1) am vorgesehenen Montageort mit zwei Schrauben im Abstand von ca. 80 mm an die Decke. (Verwenden Sie ggf. Dübel als zusätzliche Befestigung.)
3 Stellen Sie sicher, dass alle Rauchwarnmelder in der für Ihre Konfiguration benötigten Art und Weise miteinander verbunden sind.
4 Stecken Sie den Rauchwarnmelder auf den Sockel (1) und verdrehen Sie den Rauchwarnmelder in Pfeilrichtung, bis er hörbar einrastet.
Sie können den Rauchwarnmelder nur auf den Sockel stecken, wenn eine Batterie in das Batteriefach auf der Rückseite des Rauchwarnmelders eingelegt ist.
Die Demontage des Rauchwarnmelders verläuft in umgekehrter Reihenfolge.
Batteriewechsel
Ein regelmäßiger Signalton zeigt an, dass die Batterien eines Rauchwarnmelders fast verbraucht sind. Wechseln Sie die Batterien des betroffenen Rauchwarnmelders innerhalb von 30 Tagen.
VORSICHT! Sachschaden durch die Verwendung von ungeeigneten, vom Hersteller nicht freigegebenen Batterien! Die Verwendung ungeeigneter Batterien führt zu Funktionsverlust der Rauchwarnmelder. Ausschließlich Batterien verwenden, die vom Hersteller freigegeben sind.
1 Entnehmen Sie den Rauchwarnmelder aus dem Sockel.
2 Wechseln Sie die Batterien (Polarität beachten!).
3 Setzen Sie den Rauchwarnmelder in den Sockel ein.
Bei einer Verbindung der Rauchwarnmelder mit einer Alarmanlage signalisiert die Basis der Alarmanlage die schwache Batterie zusätzlich über einen Hinweis im Display.
4 Führen Sie im Anschluss eine Funktionskontrolle durch.
Technische Daten
| Gewicht 120 g | |
| Abmessungen (∅ x H) 120 x 36,7 mm | |
| Frequenz (Funk) 868 MHz | |
| maximale Sendeleistung 0,8 mW | |
| Lautstärke des Alarms 85 dB(A) | |
| Batterien | 2 x Alkaline, Typ AA, 1,5 V (Gold Peak GP15A, Energizer E91, Raymax LR6) |
| Anwendungsbereich nach DIN 14676 | |
| Norm EN 14604:2005+AC:2008 | |
Umgebungsbedingungen 0 °C bis 40 °C bei 30 % bis 75 % Luftfeuchte
Konformitätsinformationen
Hiermit erklärt die Olympia Business Systems Vertriebs GmbH, Zum Kraftwerk 1, 45527 Hattingen, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 2014/53/EU befindet. Das CE-Kennzeichen auf dem Gerät bestätigt die Konformität.
Weitere Informationen zur Konformitätserklärung zu diesem Produkt finden Sie unter http://productip.com/?f=6f5e5 oder scannen Sie diesen QR-Code.
Hinweise zur Entsorgung
Das nebenstehende Symbol bedeutet, dass elektrische und elektronische Altgeräte und Batterien aufgrund gesetzlicher Bestimmungen getrennt vom Hausmüll zu entsorgen sind. Sie sind gesetzlich verpflichtet, Akkus und Batterien beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen, sicher zu entsorgen. Die Entsorgung ist unentgeltlich. Die Symbole bedeuten, dass Sie Akkus und Batterien auf keinen Fall in den Hausmüll werfen dürfen und Akkus und Batterien über Sammelstellen der Entsorgung zugeführt werden müssen. Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.
Regelmäßige Wartung und Pflege
Staubablagerungen und Spinnengewebe können die Funktion des Rauchwarnmelders beeinträchtigen und zu Fehlfunktionen führen. Ggf. kann Rauch nicht mehr detektiert werden.
1 Reinigen Sie die Gehäuseoberfläche regelmäßig mit einem leicht feuchten, weichen und fusselfreien Tuch. Reinigen Sie die Raucheintrittsöffnungen mit einem Pinsel.
2 Entfernen Sie bei Bedarf Staub und Spinnengewebe.
3 Führen Sie nach jeder Montage, nach jedem Batteriewechsel und nach längerer Abwesenheit eine Funktionskontrolle durch.
Garantie
Die Garantiezeit beträgt 24 Monate. Die Garantiezeit beginnt ab Kaufdatum. Bitte bewahren Sie den Kaufbeleg und die Originalverpackung auf. Sollte ein Problem auftreten, besuchen Sie unser Retouren-Portal (RMA) im Bereich Support auf unserer Internetseite www.olympia-vertrieb.de.
Bei weiteren Fragen steht Ihnen unsere Hotline unter der Nummer 0180 5 007514 (Kosten aus dem dt. Festnetz bei Drucklegung: 14 ct/Min., mobil maximal 42 ct/Min.) zur Verfügung.
Table of Contents
Art. Nr. / Art. No. 6114
Wir behalten uns inhaltliche und technische Änderungen vor.
