Produkttyp	Hochdruckschrubber
Modell	PHDS 29 A1
Marke	Parkside
Einsatzbereich	Nassreinigung von glatten Oberflächen wie Kacheln, Fliesen, Bodenplatten, Treppen oder Räumen mit Bodenablauf
Kompatible Hochdruckreiniger	Parkside PHD 100, PHD 110, PHD 135, PHD 150 (max. Bemessungsdruck 110 bar)
Adapter	Ja, für andere gängige Hochdruckreiniger geeignet
Bemessungsdruck (p)	11 MPa / 1595 psi
Zulässiger Druck (p max)	16 MPa / 2320 psi
Max. Durchflussmenge (Q max)	450 l/h
Max. Zulauftemperatur (T max)	60 °C / 140 °F
Anschluss	Bajonettverschluss für Spritzpistole
Lieferumfang	Hochdruckschrubber, Adapter, Betriebsanleitung
Material Bürste	Kunststoff (nicht näher spezifiziert)
Abziehlippe	Ja, für bessere Reinigungswirkung
Wartung	Wartungsfrei; Reinigung mit feuchtem Tuch
Lagerung	Frostsicherer Raum
Entsorgung	Umweltgerechte Wiederverwertung von Gerät, Zubehör und Verpackung
Ersatzteile	Adapter (Bestellnummer 30300505) unter www.grizzly-service.eu
Garantie	3 Jahre ab Kaufdatum
Gewerbliche Nutzung	Nicht geeignet; Garantie erlischt
Hersteller	Grizzly Tools GmbH & Co. KG, Stockstädter Straße 20, 63762 Großostheim, Deutschland
Service-Hotline Deutschland	0800 54 35 111

Häufig gestellte Fragen - PHDS 29 A1 PARKSIDE

Welche Hochdruckreiniger sind mit dem PHDS 29 A1 kompatibel?

Der PHDS 29 A1 ist für die Parkside-Hochdruckreiniger der Serien PHD 100, PHD 110, PHD 135 und PHD 150 mit einem maximalen Bemessungsdruck von 110 bar ausgelegt. Mit dem mitgelieferten Adapter kann er auch an andere gängige Hochdruckreiniger angeschlossen werden.

Wie montiere ich den Hochdruckschrubber?

Verschrauben Sie die Bürste mit dem unteren Verlängerungsrohr und dann das untere mit dem oberen Verlängerungsrohr. Zum Anschluss ohne Adapter stecken Sie den Hochdruckanschluss in die Spritzpistole und drehen die Überwurfmutter fest. Mit Adapter stecken Sie den Adapter auf den Anschluss, drehen ihn um 90°, verschrauben die Überwurfmutter am oberen Rohr gegen den Adapter und schließen die Spritzpistole an.

Kann der Hochdruckschrubber auf empfindlichen Oberflächen verwendet werden?

Nein, das Gerät ist nicht für empfindliche Oberflächen geeignet. Testen Sie die Bürste an einer unauffälligen Stelle, um die Verträglichkeit sicherzustellen.

Wie pflege und reinige ich den PHDS 29 A1?

Das Gerät ist wartungsfrei. Reinigen Sie es mit einem feuchten Tuch. Lagern Sie es in einem frostsicheren Raum.

Was tun, wenn der Hochdruckschrubber undicht ist oder nicht richtig funktioniert?

Überprüfen Sie alle Verschraubungen und Bajonettverbindungen. Ziehen Sie die Überwurfmuttern nach. Falls das Problem bestehen bleibt, kontaktieren Sie den Service-Center unter den in der Anleitung angegebenen Nummern.

Welche Garantie habe ich auf den PHDS 29 A1?

Sie erhalten 3 Jahre Garantie ab Kaufdatum. Die Garantie deckt Material- und Fabrikationsfehler, jedoch nicht Verschleißteile wie den Adapter. Für Garantieansprüche benötigen Sie den Original-Kassenbon und die IAN 305752.

Kann ich den Hochdruckschrubber gewerblich nutzen?

Nein, das Gerät ist nur für den privaten Gebrauch bestimmt. Bei gewerblicher Nutzung erlischt die Garantie.

Wo finde ich Ersatzteile für den PHDS 29 A1?

Ersatzteile wie den Adapter (Bestellnummer 30300505) erhalten Sie unter www.grizzly-service.eu oder telefonisch über das Service-Center.

Wie entsorge ich den Hochdruckschrubber?

Führen Sie das Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu. Beachten Sie die örtlichen Vorschriften zur Elektro- und Elektronik-Altgeräte-Entsorgung.

Kann ich den Hochdruckschrubber mit heißem Wasser verwenden?

Ja, die maximale Zulauftemperatur beträgt 60 °C. Überschreiten Sie diese Temperatur nicht, um Schäden zu vermeiden.

BEDIENUNGSANLEITUNG PHDS 29 A1 PARKSIDE

Originalbetriebsanleitung

SE

HÖGTRYCKSBORSTE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Originalbetriebsanleitung Seite

Sisaltö

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Saksa

www.grizzly-service.eu

Innehåll

Inledning 8

Ändamål......8

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Tyskland

www.grizzly-service.eu

Spis tresci

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

NIEMCY

www.grizzly-service.eu

Inhalt

Einleitung......16

Bestimmungsgemäße

Verwendung......16

Lieferumfang 16

Übersicht 17

Sicherheitshinweise......17

Technische Daten......17

Inbetriebnahme ....17

Reinigung/Wartung/Lagerung ...18

Entsorgung/Umweltschutz ......18

Ersatzteile/Zubehör ......18

Garantie 18

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes.

Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Betriebsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Gerät ist zur kraftvollen Nassreinigung von glatten Oberflächen wie Kacheln, Fliesen, Bodenplatten, Treppen oder Räumen mit Bodenablauf bestimmt.

Das Gerät ist vorgesehen für den Einsatz mit den PARKSIDE-Hochdruckreinigern der Serie PHD 100, PHD 110, PHD 135 und PHD 150 mit einem Bemessungsdruck (p) von max. 110 bar.

Der Adapter ist zur Verbindung mit weiteren gängigen Hochdruckreinigern anderer Hersteller geeignet.

Für empfindliche Oberflächen ist das Gerät grundsätzlich nicht geeignet.

Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist:

• Hochdruckschrubber
• Adapter
• Betriebsanleitung

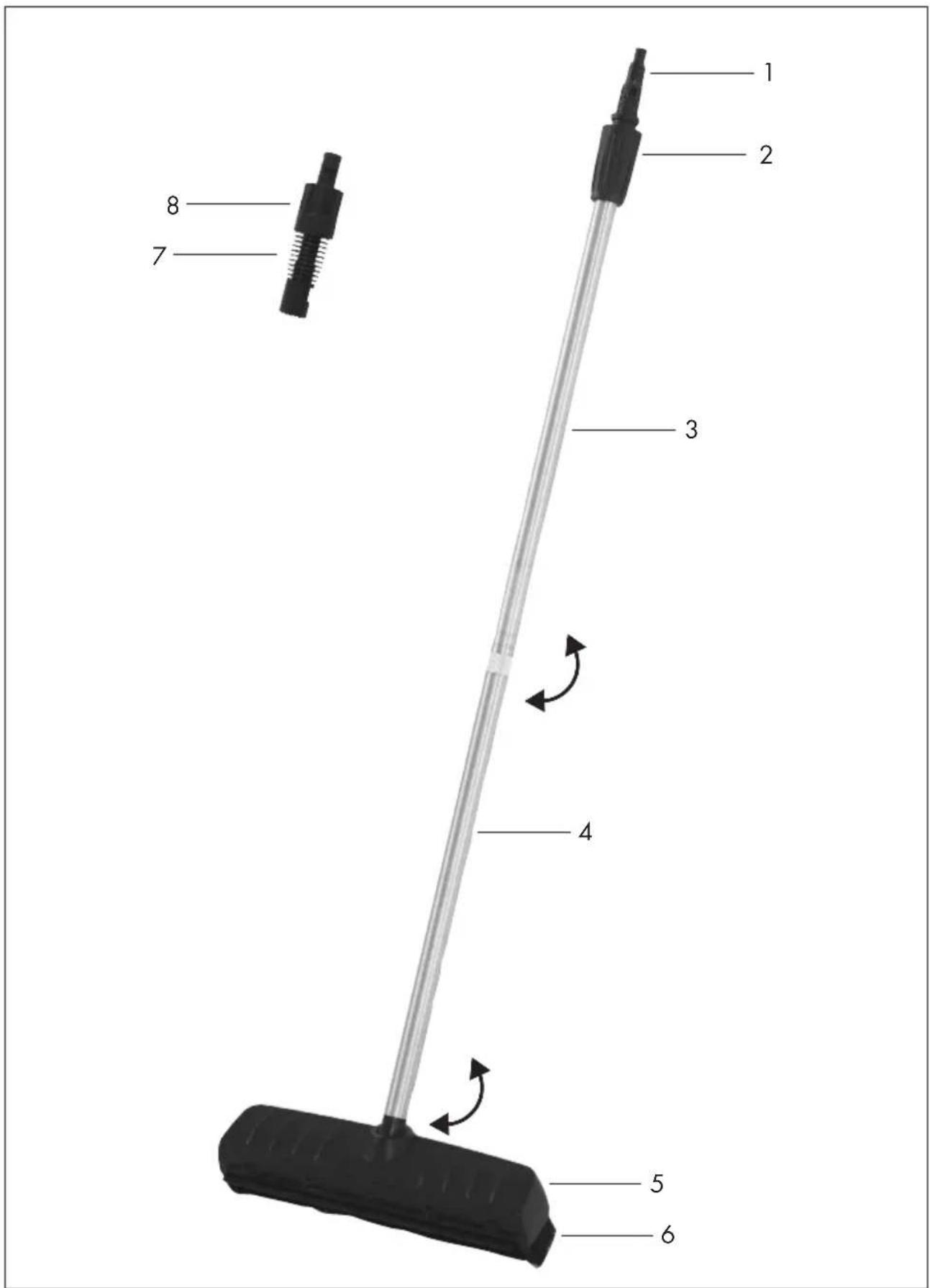

Übersicht

1 Hochdruckanschluss Pistolenseite
2 Überwurfmutter
3 Oberes Verlängerungsrohr
4 Unteres Verlängerungsrohr
5 Bürste
6 Abziehlippe
7 Adapter
8 Überwurfmutter Adapter

Sicherheitshinweise

Beachten Sie auch die Sicherheitshinweise Ihres Hochdruckreinigers.

Hochdruckreiniger können bei unsachgemäßem Gebrauch gefährlich sein. Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder das Gerät selbst gerichtet werden.

• Beachten Sie auch die Herstellerangaben des zu reinigenden Objektes, um Schäden zu vermeiden.
• Verwenden Sie nur Original-Zubehör und führen Sie keine Umbauten durch.

Technische Daten

PHDS 29 A1

Hochdruckschrubber:

Geeignet für Hochdruckreiniger mit folgenden Leistungsdaten:

Bemessungsdruck (p) ..11 MPa / 1595 psi Zulässiger Druck (p max)....16 MPa / 2320 psi Max. Durchflussmenge (Q max) ...450 l/h Max. Zulauftemperatur (T max)....60 °C / 140 °F

Adapter:

Geeignet für Hochdruckreiniger mit folgenden Leistungsdaten:

Bemessungsdruck (p) .....11 MPa / 1595 psi Zulässiger Druck (p max)..... 16 MPa / 2320 psi Max. Durchflussmenge (Q max) .... 450 l/h Max. Zulauftemperatur (T max) .....60 °C / 140 °F

Inbetriebnahme

Montage:

1. Verschrauben Sie die Bürste (5) mit dem unteren Verlängerungsrohr (4).
2. Verschrauben Sie das untere Verlängerungsrohr (4) mit dem oberen Verlängerungsrohr (3).

Anschließen ohne Adapter:

1. Verbinden Sie durch Einstecken und Eindrehen (Bajonettverschluss) den Hochdruckschrubber über den Hochdruckanschluss Pistolenseite (1) mit der Spritzpistole Ihres PARKSIDE-Hochdruckreinigers.
2. Drehen Sie die Überwurfmutter (2) für einen festen Halt gegen die Spritzpistole.

Anschließen mit Adapter:

1. Stecken Sie den Adapter (7) auf den Hochdruckanschluss (1) auf und drehen Sie um 90° bis zum Einrasten (Bajonettverschluss).
2. Verschrauben Sie die Überwurfmutter (2) am oberen Verlängerungsrohr (3) gegen den Adapter (7).
3. Schließen Sie die Spritzpistole des Hochdruckreinigers an (Bajonettverschluss) und verschrauben Sie die Überwurfmutter (8) des Adapters (7) gegen die Spritzpistole.

Testen Sie die Bürste (5) an allen Oberflächen an einer nicht sichtbaren Stelle aus, um eine Verträglichkeit sicherzustellen.

Lösen:

Das Lösen des Hochdruckschrubbers erfolgt in umgekehrter Reihenfolge.

1. Lösen Sie die Überwurfmutter (8) am Adapter (7) und die Überwurfmutter (2) am oberen Verlängerungsrohr (3).
2. Lösen Sie die Verschlüsse durch Drücken und Drehen um 90° in entgegengesetzter Richtung (Bajonettverschluss).

Reinigung/Wartung/ Lagerung

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker des Hochdruckreinigers. Es besteht die Gefahr eines Stromschlages.

• Reinigen Sie das Gerät mit einem feuchten Tuch.
  • Das Gerät ist wartungsfrei.
• Bewahren Sie das Gerät in einem frost-sicheren Raum auf.

Entsorgung/ Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu

Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das Service-Center (siehe „Service-Center“, Seite 19). Halten Sie die unten genannte Bestellnummer bereit:

Adapter 30300505

Garantie

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Gerätes ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Original-Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile (z. B. Adapter) angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen.

Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten.

Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Bitte halten Sie für alle Anfragen den Original-Kassenbon und die Identifikationsnummer (IAN 305752) als Nachweis für den Kauf bereit.

Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.

Service-Center

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

IAN 305752

AT Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 305752

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 305752

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

www.grizzly-service.eu

GERMANY

2018-08-10-rev02-op
