Produkttyp	Akku-Gartensäge (Säbelsäge)
Marke	Parkside
Modell	PAAS 12 A1
Nennspannung	12 V Gleichstrom
Leerlaufdrehzahl	0–2700 U/min
Hublänge	20 mm
Max. Schnittleistung (Holz)	80 mm
Akkutyp	Lithium-Ionen (PAPK 12 A1)
Akkukapazität	2.000 mAh / 24 Wh
Ladegeräteingang	220–240 V ~, 50–60 Hz, 50 W
Ladegeräteausgang	12 V Gleichstrom, 2400 mA
Ladezeit	ca. 60 Minuten
Schalldruckpegel	84,3 dB(A) (K=3 dB)
Schallleistungspegel	95,3 dB(A) (K=3 dB)
Vibration (Schneiden von Brettern)	7,845 m/s² (K=1,5 m/s²)
Vibration (Schneiden von Holzbalken)	9,154 m/s² (K=1,5 m/s²)
Sägeblattaufnahme	1/2" (12,7 mm) Universalaufnahme
Mitgeliefertes Zubehör	Akkupack, Ladegerät, Griffbügel, Sägeblatt (152 mm/TPI 6), Tragekoffer, Handbuch
Eigenschaften	Sicherheitssperre, Schnellspannfutter, Grundplatte, Handschutz, Akku-Ladezustandsanzeige, Schnellladegerät mit Kontroll-LEDs
Garantie	3 Jahre
Gewicht (ca.)	1,5 kg (ohne Akku)

Häufig gestellte Fragen - PAAS 12 A1 PARKSIDE

Wie lade ich den Akkupack auf?

Schließen Sie den Akkupack an das Schnellladegerät an und stecken Sie das Ladegerät in eine Steckdose. Die rote Kontroll-LED leuchtet während des Ladevorgangs. Wenn die grüne LED leuchtet, ist der Akku vollständig geladen (ca. 60 Minuten). Laden Sie immer bei Umgebungstemperaturen zwischen 10 °C und 40 °C.

Wie überprüfe ich den Ladezustand des Akkus?

Drücken Sie gleichzeitig die Sicherheitssperre und den EIN/AUS-Schalter. Die Akku-Ladezustandsanzeige zeigt: ROT/ORANGE/GRÜN = maximal, ROT/ORANGE = mittel, ROT = niedrig – Akku laden.

Wie wechsle ich das Sägeblatt?

Tragen Sie Schutzhandschuhe. Drehen Sie das Schnellspannfutter vollständig in Pfeilrichtung und halten Sie es fest. Setzen Sie das neue Sägeblatt bis zum Anschlag ein (die Zähne müssen nach unten zeigen). Lassen Sie das Futter los – es kehrt in seine Ausgangsposition zurück und arretiert das Blatt.

Kann ich andere Sägeblätter verwenden?

Ja, jedes Sägeblatt mit einer 1/2" (12,7 mm) Universalaufnahme kann verwendet werden. Erhältlich in verschiedenen Längen und Ausführungen für unterschiedliche Materialien.

Welche Materialien kann ich mit dieser Säge schneiden?

Die Säge ist zum Schneiden von Holz, Kunststoffen und Baumaterialien ausgelegt. Mit angebrachtem Griffbügel eignet sie sich auch zum Sägen von Ästen. Maximale Schnitttiefe in Holz: 80 mm.

Wie befestige oder entferne ich den Griffbügel?

Zum Befestigen drücken Sie die Entriegelungstaste und schieben Sie den Griffbügel über die Führungen auf der Grundplatte, bis er einrastet. Zum Entfernen drücken Sie die Entriegelungstaste und ziehen den Griffbügel nach vorne. Hinweis: Das Sägeblatt muss vor dem Anbringen/Entfernen des Griffbügels entfernt werden.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Tragen Sie stets Augen- und Gehörschutz. Halten Sie Ihre Hände vom Sägeblatt fern. Halten Sie das Werkzeug an den isolierten Griffen, wenn Sie in der Nähe verdeckter Leitungen schneiden. Entfernen Sie den Akku vor Einstellungen oder Reinigung. Verwenden Sie nur zugelassenes Zubehör.

Wie reinige und warte ich die Säge?

Entfernen Sie vor der Reinigung den Akku und das Sägeblatt. Reinigen Sie das Gehäuse mit einem trockenen Tuch; verwenden Sie keine Flüssigkeiten oder Lösungsmittel. Halten Sie die Lüftungsschlitze frei. Reinigen Sie die Sägeblattaufnahme mit einer Bürste oder Druckluft. Für die Langzeitlagerung des Akkus halten Sie den Ladezustand zwischen 50 % und 80 % an einem kühlen, trockenen Ort.

Was deckt die Garantie ab?

Das Produkt hat eine 3-jährige Garantie ab Kaufdatum gegen Material- und Herstellungsfehler. Normale Verschleißteile (z. B. Sägeblätter, Akkus) sind ausgeschlossen. Ein Kaufbeleg ist erforderlich. Die Garantie deckt keine Schäden durch unsachgemäße Verwendung oder mangelhafte Wartung ab.

Wo erhalte ich Ersatzteile oder Service?

Kontaktieren Sie die Service-Hotline: GB 0800 404 7657, IE 1890 930 034, CY 8009 4409. Ersatzakkus und Zubehör können online unter www.kompernass.com oder über die Hotline bestellt werden. Geben Sie die Artikelnummer (IAN 315132) für einen schnelleren Service an.

BEDIENUNGSANLEITUNG PAAS 12 A1 PARKSIDE

Originalbetriebsanleitung

GR CY

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB/IE/NI/CY

DE/AT/CH Originalbetriebsanleitung Seite 27

Kompernass Handels GmbH warranty

Dear Customer,

Tel.: [phone] (0,03 EUR/Min.)

E-Mail: [e-mail]

CY Σέρβις Κύπρος

Tel.: [phone]

E-Mail: [e-mail]

IAN 315132

Εισαγωγέας

Tel.: [phone] (0,03 EUR/Min.)

E-Mail: [e-mail]

CY Σέρβις Κύπρος

Tel.: [phone]

E-Mail: [e-mail]

Bestimmungsgemäßer Gebrauch 28

Ausstattung 28

Lieferumfang 28

Technische Daten 28

Allgemeine Sicherheitshinweise für Elektrowerkzeuge 29

1. Arbeitsplatzsicherheit 29

2. Elektrische Sicherheit 29

3. Sicherheit von Personen 30

4. Verwendung und Behandlung des Elektrowerkzeugs 30

5. Verwendung und Behandlung des Akkuwerkzeugs 31

6. Service 32

Gerätespezifische Sicherheitshinweise für Säbelsägen 32

Sicherheitshinweise für Ladegeräte 32

Arbeitshinweise zum Sägen 33

Originalzubehör/-zusatzgeräte 33

Informationen zu Sägeblättern 33

Vor der Inbetriebnahme ....3 3

Akku-Pack laden 33

Akku-Pack ins Gerät einsetzen / entnehmen 33

Akkuzustand prüfen 33

Haltebügel einsetzen /entnehmen 34

Sägeblatt montieren / wechseln 34

Inbetriebnahme 34

Ein-/ausschalten 34

Sägemethoden 34

Wartung und Reinigung 35

Garantie der Kompernaß Handels GmbH 35

Service 36

Importeur 36

Entsorgung 37

Original-Konformitätserklärung 38

Ersatz Akku Bestellung....39

Telefonische Bestellung 39

AKKU-ASTSÄGE PAAS 12 A1

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Das Gerät, normativ eine Säbelsäge, ist mit festem Anschlag (Fußplatte) zum Sägen von Holz, Kunststoff und Baustoffen bestimmt. Das Gerät eignet sich für grobe Sägearbeiten, gerade, kurvige Schnitte und trennt Flächen bündig ab. Mit montiertem Haltebügel ist das Gerät zum Sägen von Ästen geeignet. Beachten Sie die Informationen zu Sägeblättern und Arbeitshinweise zum Sägen. Jede andere Verwendung oder Veränderung der Maschine gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

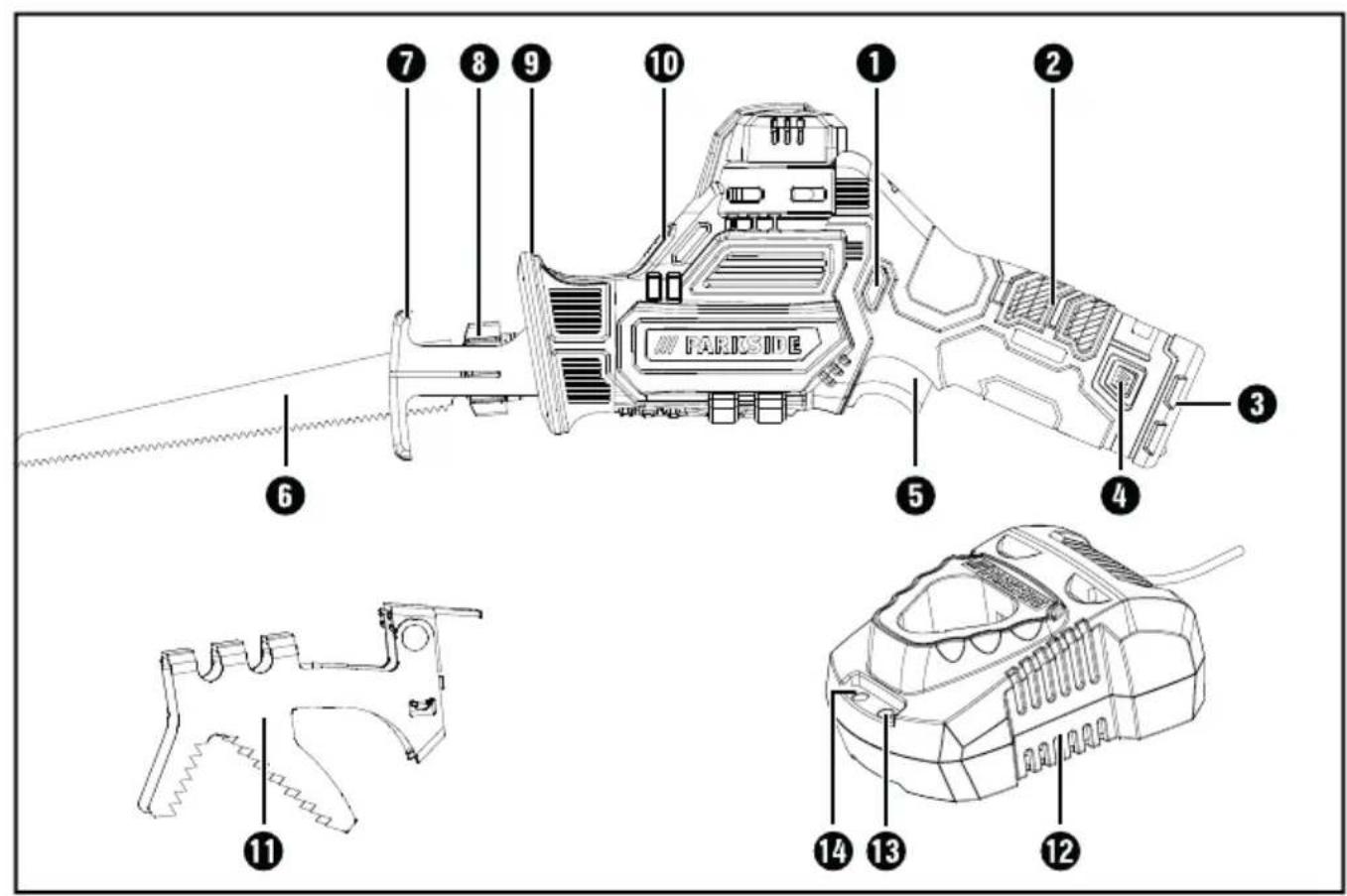

Ausstattung

① Einschaltsperre
② Handgriff
③ Akku-Pack
4 Entriegelung (Akku-Pack)
5 EIN- / AUS-Schalter
6 Sägeblatt (SWISS MADE)
7 Fußplatte
8 Schnellspannfutter
9 Handschutz
10 Entriegelung (Haltebügel)
11 Haltebügel
12 Akku-Schnellladegerät
13 Kontroll-LED (grün)
14 Kontroll-LED (rot)
15 Akkuzustandsanzeige

Lieferumfang

1 Akku-Astsäge PAAS 12 A1
1 Akku-Schnellladegerät PLGK 12 A1
1 Akku-Pack PAPK 12 A1
1 Haltebügel
1 Sägeblatt Holz 152 mm / TPI 6 (SWISS MADE)

HINWEIS

$$ \begin{array}{l} \text { TPI = teeth per inch = die Anzahl der Zähne } \ \text { je 2,54 cm } \end{array} $$

1 Tragekoffer
1 Bedienungsanleitung

Technische Daten

Akku-Astsäge: PAAS 12 A1

Bemessungsspannung: 12 ∨ (Gleichstrom)

Bemessungs-

Leerlaufdrehzahl: _0 0 - 2700 min ^-1

Hublänge: 20 mm

Max. Schnittleistung: Holz 80 mm

Akku-Pack: PAPK 12 A1

Typ: LITHIUM-IONE

Bemessungsspannung: 12 ≠ (Gleichstrom)

Kapazität: 2000 mAh / 24 Wh

Akku-Schnellladegerät: PLGK 12 A1

EINGANG / Input:

Bemessungsstrom: 220 - 24,050-60 Hz (Wechselstrom)

Bemessungsaufnahme: 50 W

AUSGANG / Output:

Bemessungsspannung: 12 ¥= (Gleichstrom)

Bemessungsstrom: 2400 mA

Ladedauer: ca. 60 min

Sicherung (innen): 2 A T2A

Schutzklasse: II/☐ (Doppelisolierung)

Geräuschemissionswerte:

Messwert für Geräusch ermittelt entsprechend EN 62841. Der A-bewertete Geräuschpegel des

Elektrowerkzeugs am Ort des Benutzers beträgt typischerweise:

Schalldruckpegel: L_pA = 84,3 dB (A)

Unsicherheit: _pA=3 dB K

Schallleistungspegel: L_WA = 95,3 dB (A)

Unsicherheit: _WA = 3 dB K

Gehörschutz tragen!

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841:

Sägen von

Spanplatte: _h,B=7,845 m/s^2

Unsicherheit K = 1,5 m/s ^2

Sägen von

Holzbalken: a_h,WB = 9,154 m/s^2

Unsicherheit K = 1,5 m/s ^2

HINWEIS

Der angegebene Schwingungsgesamtwert und der angegebene Geräuschemissionswert sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.
Der angegebene Schwingungsgesamtwert und der/die angegebene Geräuschemissionswert können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

WARNUNG!

▶ Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.
Versuchen Sie, die Belastung durch Vibrationen und Geräusche so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus sind zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG!

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich zugelassen sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk zeugs kann zu ernsthaften Verletzungen führen.

b) Tagen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetrieb nahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und / oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegen- den Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und / oder entfernen Sie den abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5. Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

e) Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.

f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C (265 °F) können eine Explosion hervorrufen.

g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

VORSICHT!

Laden Sie nicht aufladbare Batterien niemals auf.

ten Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit.

Es besteht Explosionsgefahr.

6. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.
b) Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

Gerätespezifische

Sicherheitshinweise für Säbelsägen

■ Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

■ Tragen Sie eine Staubschutzmaske!

®Sicherheitshinweise für Ladegeräte

■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Das Ladegerät ist nur für den Betrieb im Innenbereich geeignet.

■ Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Arbeitshinweise zum Sägen

■ Prüfen Sie das zu bearbeitende Material auf Fremdkörper wie Nägel, Schrauben etc. und entfernen Sie diese.

■ Schalten Sie das Gerät sofort aus, wenn das Sägeblatt 6 verklemmt. Spreizen Sie den bereits gesägten Spalt mit einem geeigneten Werkzeug und ziehen Sie das Gerät heraus.

■ Sägen Sie das Material mit gleichmäßigem Vorschub.

Originalzubehör / -zusatzgeräte

Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Gebrauchsanweisung angegeben sind. Der Gebrauch anderer als in der Bedienungsanleitung empfohlener Einsatzwerkzeuge oder anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

Informationen zu Sägeblättern

Sie können jedes Sägeblatt verwenden, vorausgesetzt es ist mit der passenden Aufnahme 12 " (12,7 mm) Universalschaft versehen. Es sind für jeden Einsatzzweck Ihres Gerätes optimierte Sägeblätter in verschiedenen Längen im Handel erhältlich.

HINWEIS

▶ TPI = teeth per inch = die Anzahl der Zähne je 2,54 cm

Vor der Inbetriebnahme

Akku-Pack laden

VORSICHT!

Ziehen Sie immer den Netzstecker, bevor Sie den Akku-Pack 3 aus dem Akku-Schnell-Ladegerät 1 nehmen bzw. einsetzen.

■ Laden Sie den Akku-Pac ^3 nie, wenn die Umgebungstemperatur unterhalb 10 °C oder oberhalb 40 °C liegt.

♦ Stecken Sie den Akku-Pac ^3 in das Schnell-Ladegerät 12.

♦ Stecken Sie den Netzstecker in die Steckdose. Die Kontroll-LED 14 leuchtet rot.

- Die grüne Kontroll-LED ^3 signalisiert Ihnen, dass der Ladevorgang abgeschlossen und der Akku-Pack einsatzbereit ist.

♦ Schieben Sie den Akku-Pac ^3 in das Gerät ein.

♦ Schalten Sie das Schnell-Ladegerälz zwischen aufeinanderfolgenden Ladevorgängen für mindestens 15 Minuten ab. Ziehen Sie dazu den Netzstecker.

Akku-Pack ins Gerät einsetzen / entnehmen

Akku-Pack einsetzen:

♦ Lassen Sie den Akku-Pac ^3 in den Handgriff ^2 einrasten.

Akku-Pack entnehmen:

- Drücken Sie die beiden Tasten zur Entriegelung ④ und entnehmen Sie den Akku-Pack ③

Akkuzustand prüfen

- Drücken Sie zum Prüfen des Akkuzustands die Einschaltspere ①nd den EIN-/AUS-Schalter ⑤Der Zustand bzw. die Restleistung wird in der Akkuzustandsanzeige ⑮vie folgt angezeigt:

♦ ROT / ORANGE / GRÜN = maximale Ladung / Leistung ROT / ORANGE = mittlere Ladung / Leistung ROT = schwache Ladung - Akku aufladen

Haltebügel einsetzen /entnehmen

HINWEIS

Das Einsetzen / Entnehmen des Haltebügels ist bei montiertem Sägeblatt nicht möglich.

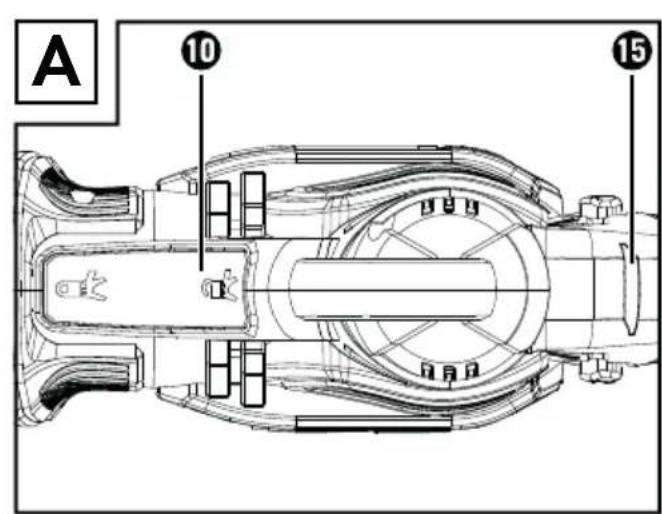

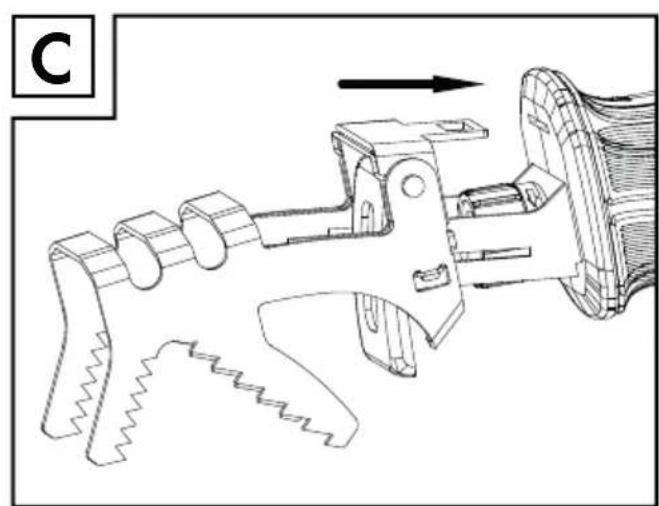

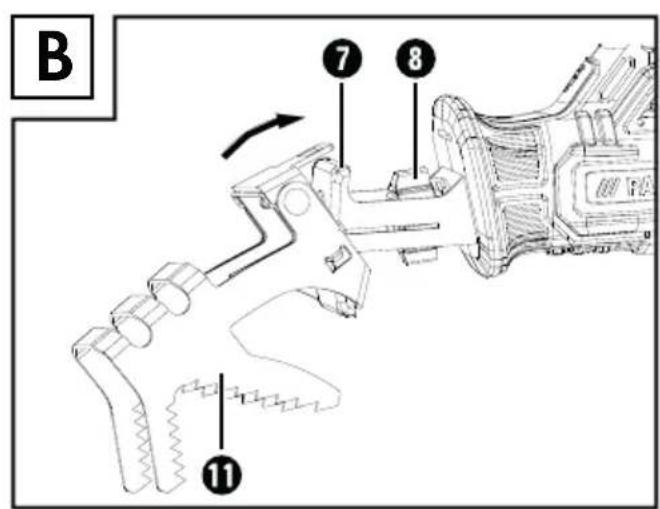

Haltebügel einsetzen (siehe Abb. A–D):

• Drücken Sie die Entriegelung 10.
  ♦ Schieben Sie den Haltebüge 11 über die Führungen der Fußplatte 7 n das Gerät.
  ♦ Arretieren Sie die Entriegelung 10.

Haltebügel entnehmen:

- Drücken Sie die Entriegelung 10 und ziehen Sie den Haltebügel nach vorne aus der Führung.

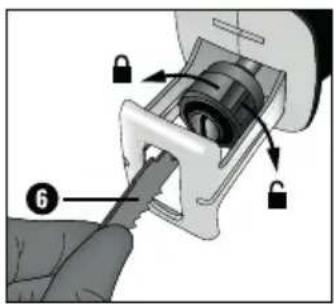

Sägeblatt montieren / wechseln

Tragen Sie beim Einsetzen / Wechsel des Sägeblattes 6 chutzhandschuhe.

Drehen Sie das Schnellspannfutte 8 vollständig in Pfeilrichtung und halten Sie es gedreht.
- Drücken Sie das benötigte Sägeblatt 6 bis zum Anschlag in das Schnellspannfutter 8

ACHTUNG!

▶ Die Zähne des Sägeblatts 6 müssen dabei nach unten zeigen!

- Lassen Sie das Schnellspannfutter, 8 los, es muss in seine Ausgangsposition zurückkehren. Das Sägeblatt 6 ist nun verriegelt.

Inbetriebnahme

Ein-/ausschalten

Einschalten:

• Drücken Sie die Einschaltsperr ^1 .
• Drücken Sie den EIN-/AUS-Schalte ^5 .

Ausschalten:

♦ Lassen Sie den EIN- / AUS-Schalte 5 los.

Sägemethoden

A) Arbeiten ohne Haltebügel (siehe Abb. E):

■ Bei größeren Astdurchmessern oder Sägen von Holz, Kunststoff und Baustoffen arbeiten Sie OHNE Haltebügel. Das Sägestück muss an der Fußplatte anliegen. Bewegen Sie das Gerät bei runden Werkstücken im Wiegeschnitt.

A1) Bündig sägen:

Mit flexiblen Sägeblättern, entsprechende Länge vorausgesetzt, können Sie hervorstehende Werkstücke wie z. B. Rohre unmittelbar an der Wand absägen.

1. Legen Sie das Sägeblatt 6 direkt an der Wand an.
2. Biegen Sie es durch seitlichen Druck auf das Gerät so, dass die Fußplatte 7eitlich an der Wand anliegt.
3. Schalten Sie das Gerät ein und sägen Sie das Werkstück mit konstantem Druck ab.

A2) Tauchsägen (siehe Abb. F):

VORSICHT! RÜCKSCHLAGGEFAHR!

▶ Tauchschnitte dürfen nur in weichen Werkstoffen (Holz o. ä.) durchgeführt werden.

1. Setzen Sie das Gerät mit der Unterkante der Fußplatte ⑦ auf das Werkstück auf. Schalten Sie das Gerät ein.
2. Kippen Sie das Gerät nach vorn und tauchen mit dem Sägeblatt 6 in das Werkstück ein.
3. Stellen Sie das Gerät senkrecht und sägen Sie weiter entlang der Schnittlinie.

B) Arbeiten mit Haltebügel (siehe Abb. G):

♦ Bewegen Sie das Gerät mit leichtem Druck nach unten.

Wartung und Reinigung

WARNUNG!

Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und entnehmen Sie den Akku.

■ Entfernen Sie vor allen Arbeiten am Gerät stets das Sägeblatt 6.

■ Halten Sie das Gerät und die Lüftungsschlitze stets sauber. Bei verstopften Lüftungsschlitzen droht eine Überhitzung und / oder eine Beschädigung des Gerätes.

■ Reinigen Sie das Gerät nach Abschluss der Arbeit.

Es dürfen keine Flüssigkeiten in das Innere des Gerätes gelangen. Verwenden Sie zum Reinigen des Gehäuses ein Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.

■ Reinigen Sie die Sägeblattaufnahme ggf. mit einem Pinsel oder durch Ausblasen mit Druckluft.

■ Soll ein Lithium-Ionen-Akku längere Zeit gelagert werden, muss regelmäßig der Ladezustand kontrolliert werden. Der optimale Ladezustand liegt zwischen 50 % und 80 %. Das optimale Lagerungsklima ist kühl und trocken.

Garantie der

Kossepernaß Handels GmbH

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus, Backformen oder Teile die aus Glas gefertigt sind.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

■ Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit.

■ Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt ihrer Anleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite.

Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Software herunterladen.

Service

⚠️ WARNING!

▶ Lassen Sie Ihre Geräte von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
▶ Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführen. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

HINWEIS

▶ Nicht aufgeführte Ersatzteile (wie z. B. Akku, Schalter oder Haltebügel) können Sie über unsere Callcenter bestellen.

DE Service Deutschland

Tel.: [phone] (kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.) E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: [e-mail]

IAN 315132

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.

rpackung besteht aus umwelt-

freundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

n Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

n Sie Akkus nicht in den Hausmüll!

Die Akkus müssen vor der Entsorgung vom Gerät entnommen werden.

Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EC recycelt werden. Geben Sie Akku-Pack und / oder das Gerät über die angebotenen Sammeleinrichtungen zurück. Über Entsorgungsmöglichkeiten für ausgediente Elektrowerkzeuge / Akku-Packs informieren Sie sich bitte bei Ihrer Gemeinde- oder Stadtverwaltung.

Entsorgen Sie die Verpackung umweltgerecht.

Beachten Sie die Kennzeichnung auf den verschiedenen Verpackungsmaterialien und trennen Sie diese gegebenenfalls gesondert.

Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung:

1-7:Kunststoffe,

20–22: Papier und Pappe,

80-98: Verbundstoffe

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Original-Konformitätserklärung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie

(2006/42/EG)

Elektromagnetische Verträglichkeit

(2014/30/EU)

EG-Niederspannungsrichtlinie (Nur Ladegerät)

(2014/35/EU)

RoHS-Richtlinie

(2011/65/EU)*

*Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Angewandte harmonisierte Normen:

EN 62841-1:2015

EN 62841-2-11:2016

EN 62233:2008

EN 60335-1:2012/A13:2017

EN 60335-2-29:2004/A2:2010

EN 55014-1:2017

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 50581:2012

Typ/ Gerätebezeichnung: Akku-Astsäge PAAS 12 A1

Herstellungsjahr: 12-2018

Seriennummer: IAN 315132

Bochum, 28.11.2018

CE

Semi Uguzlu

- Qualitätsmanager -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

Ersatz Akku Bestellung

Wenn Sie einen Ersatz-Akku für Ihr Gerät bestellen möchten, so können Sie dies entweder bequem im Internet unter www.kompernass.com oder telefonisch abwickeln.

Dieser Artikel kann aufgrund begrenzter Vorratsmenge nach kurzer Zeit ausverkauft sein.

▶ Die Bestellung von Ersatzteilen kann in einigen Ländern nicht online vorgenommen werden. Kontaktieren Sie in diesem Fall bitte die Service-Hotline.

■ Die Aktion ist begrenzt auf einen Akku pro Kunde / Gerät, sowie auf eine Laufzeit von zwei Monaten nach dem Aktionszeitraum. Danach kann der Ersatzakku als Ersatzteil zu anderen Konditionen weiterhin bestellt werden.

Telefonische Bestellung

DE Service Deutschland

Tel.: [phone] (kostenfrei aus dem dt. Festnetz/Mobilfunknetz)

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

Um eine schnelle Bearbeitung Ihrer Bestellung zu gewährleisten, halten Sie bitte für alle Anfragen die Artikelnummer (z. B. IAN 315132) des Gerätes bereit. Die Artikelnummer entnehmen Sie bitte dem Typenschild oder dem Titelblatt dieser Anleitung.

Stand der Informationen:

01 / 2019 · Ident.-No.: PAAS12A1-012019-1
