PTL 1400 - Fernseher XORO - Kostenlose Bedienungsanleitung

Produkttyp	Tragbarer Fernseher mit DVB-T/T2-Empfänger
Bildschirmgröße	14 Zoll (35,5 cm Diagonale)
Bildschirmauflösung	1920 x 1080 Pixel (Full HD)
Display-Technologie	TFT-LCD mit Edge-LED-Hintergrundbeleuchtung
Energieeffizienzklasse	A
Stromverbrauch (Ein)	10,5 W (Normalbetrieb)
Stromverbrauch (Standby)	0,46 W
Akkutyp	Li-Ion, 7,4 V, 4500 mAh
Ladezeit	Ca. 4,5 h (TV aus) / 6,5 h (TV ein)
Abmessungen (B x H x T)	362 x 205 x 30,5 mm
Gewicht (nur TV)	1220 g
Gewicht (mit Zubehör)	1530 g
Stromversorgung	12 V DC, 2 A (über Adapter oder Fahrzeugkabel)
Tuner	DVB-T/T2 (VHF/UHF)
Anschlüsse	HDMI-Eingang, USB 2.0 (max. 2 TB), Kopfhörerausgang, Audioausgang (Line-Out)
Lautsprecherleistung	Stereo, 2 x 2 W
Medienwiedergabe	Foto (JPEG/BMP), Musik (MP3), Video (MPEG-1/2/4, H.264, H.265 bis 1080p)
Antennenstrom	5 V, max. 100 mA (schaltbar)
Mitgeliefertes Zubehör	Fernbedienung, Netzadapter, Fahrzeugstromkabel, Zimmerantenne
Sicherheitsfunktionen	Überhitzungsschutz, automatischer Standby nach 3 Stunden, Kindersicherung

Häufig gestellte Fragen - PTL 1400 XORO

Wie lade ich den Akku?

Schließen Sie den Fernseher an das Netzteil oder das Fahrzeugstromkabel an. Die Akku-LED leuchtet während des Ladevorgangs rot und bei vollständiger Ladung grün. Der Ladevorgang dauert etwa 4,5 Stunden bei ausgeschaltetem Hauptschalter oder 6,5 Stunden bei eingeschaltetem. Der Fernseher kann während des Ladens verwendet werden.

Warum findet mein Fernseher keine Sender?

Stellen Sie sicher, dass die Antenne richtig angeschlossen ist und dass Antennenstrom im Installationsmenü aktiviert ist (insbesondere bei der mitgelieferten Antenne). Positionieren Sie die Antenne neu oder verwenden Sie eine effizientere. Führen Sie nach Auswahl Ihres Landes erneut den automatischen Suchlauf durch.

Wie schließe ich externe Geräte über HDMI an?

Schließen Sie das Gerät an den HDMI-EINGANG an. Drücken Sie die INPUT-Taste auf der Fernbedienung und wählen Sie HDMI. Empfohlene Auflösungen: 480p, 576p, 720p, 1080p bei 50/60 Hz. Nur PCM-Stereo-Audio wird unterstützt.

Wie kann ich Mediendateien von einem USB-Stick abspielen?

Legen Sie einen USB-Stick ein (FAT32/NTFS, bis zu 2 TB). Drücken Sie die ■-Taste auf der Fernbedienung, um den Media Player zu öffnen. Wählen Sie mit ◀/▶ Musik, Foto oder Film. Navigieren Sie mit ▲/▼ durch die Dateien und drücken Sie OK, um abzuspielen.

Wie setze ich den Fernseher auf die Werkseinstellungen zurück?

Gehen Sie zu Menü > System > Werkseinstellungen wiederherstellen. Geben Sie die PIN ein (Standard 000000). Alle Einstellungen werden gelöscht, und Sie müssen die Ersteinrichtung erneut durchführen.

Warum kommt kein Ton aus dem Fernseher?

Überprüfen Sie, ob die Lautstärke aufgedreht ist (VOL+). Stellen Sie sicher, dass der Audio-Modus in den Bildschirmeinstellungen auf Interner Lautsprecher eingestellt ist. Bei HDMI-Quellen muss das Gerät PCM-Stereo-Audio ausgeben.

Wie stelle ich einen Sleep-Timer ein?

Drücken Sie wiederholt die SLEEP-Taste auf der Fernbedienung, um durch die Timer-Optionen zu schalten (z.B. 30, 60, 90, 120 Minuten oder Aus). Der Fernseher schaltet sich nach der eingestellten Zeit automatisch aus.

Meine Akkulaufzeit scheint kurz zu sein. Was kann ich tun?

Reduzieren Sie die Bildschirmhelligkeit in den Bildschirmeinstellungen. Trennen Sie nicht verwendete USB-Geräte und aktive Antennen, da sie den Akku entladen. Laden Sie den Akku vollständig auf, bis die LED grün leuchtet. Wenn das Problem weiterhin besteht, muss der Akku möglicherweise über den Kundendienst ausgetauscht werden.

Wie aktualisiere ich die TV-Firmware?

Besuchen Sie www.xoro.de für die neueste Firmware und Update-Anleitung. Verwenden Sie keine Firmware aus anderen Quellen. Das Update erfolgt über USB. Hinweis: Alle Einstellungen können nach dem Update zurückgesetzt werden.

Warum ist das Bild verzerrt oder zu klein?

Passen Sie das Seitenverhältnis im Bildmenü an. Optionen umfassen 16:9 PillarBox, 16:9 Pan&Scan, Vollbild und Eingabeformat beibehalten. Wählen Sie die Einstellung, die am besten zu Ihrem Inhalt passt.

BEDIENUNGSANLEITUNG PTL 1400 XORO

Istruzioni per l'uso - IT Operating instructions - ENG Bedienungsanleitung - DE

PTL 1400

Note:

TV/Radio

Mute/sound off

Note:

Move

Note:

Preferences/audio description

Note:

Energieverbrauch - Konformität - Pixelfehler 3

Datenblatt zum Energieverbrauch 3

Konformität 3

Pixelfehler 3

Informationen zu Ökodesign-Anforderungen an externe Netzteile gemäß der Richtlinie 2009/125/EG 4

Sicherheit und vorgesehene Verwendung 5

Stromversorgung und Akku 5

Aufstellung und Handhabung 5

Empfangsanlage 6

USB-Buchse 6

Fernbedienung und Batterien 6

Anschluss von Kopfhörern 6

Verwendung 6

Servicefall 6

Umwelt - Kundendienst 7

Wiederverwertung von Elektrogeräten 7

Wiederverwertung von Papier und Pappe 7

Wiederverwertung von Kunststoffen 7

Entsorgung von Batterien 7

Lieferumfang - Übersicht 8

Lieferumfang 8

Übersicht: Hauptgerät 8

Übersicht: KFZ-Ladekabel 9

Übersicht: Fernbedienung 10

Übersicht: Gerätetasten 10

Stromversorgung 11

Fernbedienung 11

Fernseher 11

Zustandsanzeige - Ladevorgang - Antenne 12

Akku-LED 12

Power-LED 12

Antenne anschießen 12

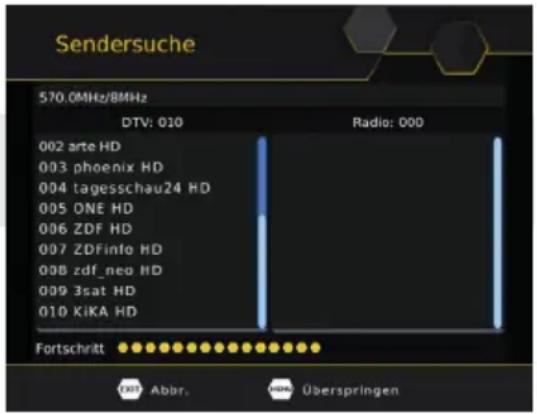

Erstinstallation 13

Tägliche Bedienung 14

Wichtige Tasten und Funktionen 14

Bildschirmeinstellungen - Zusätzliche

Geräte anschl. 16

Bildschirm- und Lautsprechereinstellungen 16

USB-Speichergeräte 17

Kopfhörer-Ausgang 17

Audio-Ausgang 18

HDMI-Eingang 18

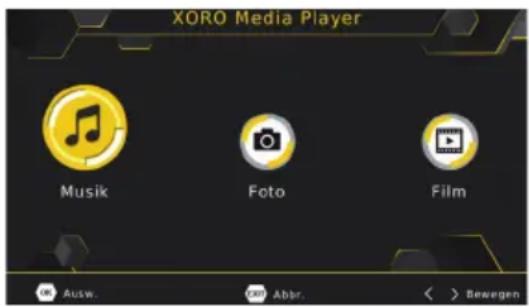

USB Media Player 18

USB Media Player 19

Unterstützte Dateiformate 19

Hauptmenü 20

Sender/Senderliste bearbeiten 20

Sender/EPG 21

Sender/Sortieren 21

Sender/LCN 21

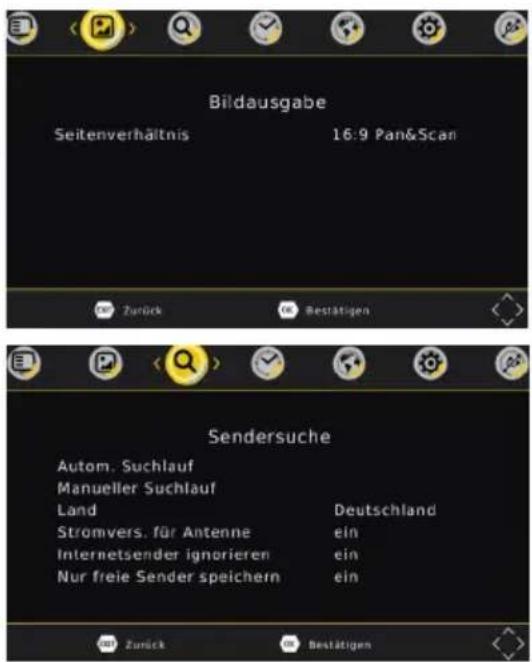

Bildausgabe/Seitenverhältnis 22

Sendersuche/Autom. Suchlauf. 22

Sendersuche/Manueller Suchlauf 22

Sendersuche/Stromvers. für Antenne 22

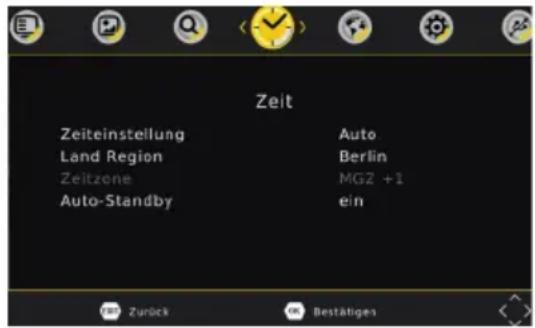

Zeit/Zeitzoneneinstellung 23

Zeit/Zeitzone 23

Präferenzen/OSD-Sprache 23

Präferenzen/Untertitelsprache 23

Präferenzen/Tonspur 23

Präferenzen/Untertitelsprache 23

Präferenzen/Audiobeschreibung 23

System/Kindersicherung 24

System/PIN ändern 24

System/Auslieferzustand wiederherstellen 24

System/Informationen 24

System/Software aktualisieren 24

USB/XORO Media Player 24

USB/Fotoeinstellungen 24

USB/Untertiteleinstellungen 25

Technische Daten 25

Problembehebung 26

Datenblatt zum Energieverbrauch

Warenzeichen XORO
Modellkennung PTL 1400
Energieeffizienzklasse A
Sichtbare Bilddiagonale 35,5 cm / 14"
Leistungsaufnahme (Ein-Zustand, Bildmodus "Normal")	10,5 W
Energieverbrauch 15 kWh/Jahr, auf der Grundlage eines täglich vierstündigen Betriebs des Fernsehgerätes an 365 Tagen. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung des Fernsehgerätes ab.
Leistungsaufnahme (Bereitschaftszustand / Aus-Zustand)	0,46 W / (nicht verfügbar)
Bildschirmauflösung (physikalisch) 1920 x 1080 Pixel
Spitzenluminanzverhältnis 88%
Blei / Quecksilber <2 mg / 0 mg

Konformität

Hiermit erklärt die MAS Elektronik AG, dass der Funkanlagentyp XORO PTL 1400 der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.xoro.de/downloads

Pixelfehler

Die in der folgenden Tabelle definierten Pixelfehler (Helle, Dunkle Pixel, Liniendefekte und Helligkeitsunterschiede) beschreiben die erlaubten Defekte in Art und Anzahl, welche von der Gewährleistung ausgeschlossen sind.

Helle Pixel (Bright Dot) ≤ 2

Dunkle Pixel (Dark Dot) ≤ 3

Helle + Dunkle Pixel ≤ 3

Informationen zu Ökodesign-Anforderungen an externe Netzteile gemäß der Richtlinie 2009/125/EG

Name oder Handelsmarke des Herstellers,Handelsregisternummer und Anschrift	Handelsmarke: XOROHersteller: MAS Elektronik AGWeidegrund 321614 BuxtehudeDeutschlandHandelsregister Amtsgericht Hamburg HRB 74448
Modellkennung FJ-SW126G1202000E
Eingangsspannung 100 - 240 V
Eingangswechselstromfrequenz 50 Hz / 60 Hz
Ausgangsspannung 12,0 V
Ausgangsstrom 2,0 A
Ausgangsleistung 24,0 W
Durchschnittliche Effizienz im Betrieb 88.25%
Effizienz bei geringer Last (10 %) 79.50%
Leistungsaufnahme bei Nulllast 0.07 W

Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen an einigen freiliegenden Bauteilen im Inneren des Gerätes hin.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt werden sollten.

Stromversorgung und Akku

• Der tragbare Fernseher darf nur mit der auf der Rückseite aufgedruckten Spannung betrieben werden.
• Das mitgelieferte Netzteil darf nur mit der aufgedruckten Netzspannung betrieben werden.
• Das mitgelieferte KFZ-Anschlusskabel darf nur mit der aufgedruckten Spannung betrieben werden.
• Der tragbare Fernseher darf nur über das mitgelieferte Zubehör (Netzteil und KFZ-Anschlusskabel) mit Strom versorgt werden.
• Schützen Sie das Gerät vor hohen Temperaturen (z.B. in geparkten Fahrzeugen). Der zulässige Betriebs-Temperaturbereich liegt zwischen 5° C und 37° C; Luftfeuchte: < 90% (nicht kondensierend). Bei Temperaturen unter ca. 16° C wird der Akku langsamer geladen.
• Überlasten Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu Bränden oder elektrischen Schocks führen kann.
• Trennen Sie das Gerät bei längerem Nichtgebrauch vom Stromnetz.
• Der im Fernseher eingebaute Akku darf nur durch den XORO-Kundendienst getauscht werden.
• Laden Sie den Akku mindestens alle 6 Monate auf, um Tiefentladung zu vermeiden. Die Lade-elektronik des Gerätes lädt aus Sicherheitsgründen tiefentladene Akkus nicht auf.

Aufstellung und Handhabung

• Stellen Sie bitte keine Gegenstände auf Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastungen von Kabeln, insbesondere an Buchsen und Steckern.
• Wenn Sie Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Stecker und nicht am Kabel. Das Kabel könnte ansonsten reißen.
• Der LCD-Bildschirm ist zerbrechlich. Vermeiden Sie jegliche mechanische Belastung des Bildschirms.
• Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden. Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.
• Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüssen.
• Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beeinträchtigt die Funktion und könnte zu Schädigungen führen.
• Das Fernseher, das Netzteil sowie der Stecker des KFZ-Anschlusskabels erwärmen sich während des Betriebs. Stellen Sie die Geräte nicht auf wärmeempfindlichen Oberflächen.
  • Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Diese müssen immer frei gehalten werden. Vermeiden Sie Hitzestau am Gerät.
• Das Gerät darf nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert werden.
• Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit unbeaufsichtigt ist: Ziehen Sie den Netzstecker aus der Steckdose und den Antennenstecker aus der Antennen-/Kabel-Anschlussbuchse. Dies verhindert Schäden aufgrund von Blitzschlag/Überspannung.
• In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen Stellen Strom fließt und der Kontakt mit diesen Stellen einen Stromschlag hervorrufen kann.
• Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.
• Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.

Sicherheit und vorgesehene Verwendung

• Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose und schalten Sie das Gerät über den Hauptschalter aus.
• Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem feuchten Tuch gereinigt werden.
• Bewahren Sie kleine Zubehörteile außerhalb der Reichweite von Kindern auf, damit diese nicht irrtümlich verschluckt werden.

Empfangsanlage

• Eine Außenantenne darf nicht in der Nähe von Stromleitungen oder sonstigen Stromkreisen angebracht werden, da der Kontakt mit solchen Leitungen tödlich enden kann.
• Um Sach- oder Personenschäden zu vermeiden und einen einwandfreien Betrieb zu gewährleisten, lassen Sie Ihre Außenantenne von einem Fachbetrieb installieren.
  • Die Empfangsanlage muss den Vorschriften entsprechend geerdet sein.

USB-Buchse

• Die USB-Buchse des Fernsehers eignet sich nicht zum Aufladen von Geräten mit eingebautem Akku (z.B. Telefone, MP3-Player, Tablet Computer usw.).
- USB-Geräte, welche einen höheren Strom als 500 mA (0,5 A) benötigen, verletzten die USB-Spezifikationen und werden eventuell nicht vom Fernseher erkannt.

Fernbedienung und Batterien

• Entfernen und erneuern Sie alte Batterien. Alte Batterien können auslaufen und die Fernbedienung beschädigen.
• Austretende Batterieflüssigkeit mit einem Tuch entfernen. Vermeiden Sie den Hautkontakt mit der Flüssigkeit.
• Bei Verschlucken der Batterie oder Batterieflüssigkeit suchen Sie sofort einen Arzt auf.
• Bei Haut-/Augenkontakt die Haut/Augen auswaschen und einen Arzt aufsuchen.
• Bitte halten Sie Batterien und die Fernbedienung von Kindern fern.

Anschluss von Kopfhörern

• Eine andauernde Belastung durch hohe Lautstärken kann bei Verwendung eines Kopfhörers zu vorübergehendem oder dauerhaftem Gehörverlust führen.
• Vermeiden Sie höhere Lautstärken besonders über längere Zeiträume.

Verwendung

• Das Gerät ist für die Verwendung in Privathaushalten konzipiert.
• Kinder dürfen das Gerät nur unter der Aufsicht von Erwachsenen verwenden.
• Starker Tabakrauch beschädigt die Elektronik des Gerätes und kann durch Ablagerungen im Bildschirm zu sichtbaren Beeinträchtigungen der Bildqualität führen. Schäden und Beeinträchtigungen durch Tabakrauch werden nicht im Rahmen der Gewährleistung behoben.

Servicefall

• Führen Sie Reparaturen niemals selbst durch, überlassen Sie dies immer qualifiziertem Personal.
- Es dürfen nur original Ersatz- und Zubehörteile verwendet werden.
- Das Gerät muss sofort außer Betrieb genommen werden, wenn es mit Wasser oder Feuchtigkeit in Kontakt gekommen ist; das Gehäuse, der Bildschirm, Zubehör oder Kabel beschädigt sind; das Gerät nicht ordnungsgemäß funktioniert; Gegenstände in das Gehäuse eingedrungen sind; wenn sich lose Teile im Gerät befinden oder der Akku nicht mehr korrekt geladen werden kann.

Wiederverwertung von Elektrogeräten

Das Produkt wurde aus hochwertigen Materialien und Komponenten hergestellt, diese sind recyclingfähig und können wiederverwendet werden können. Die durchkreuzte Mülltonne auf dem Produkt und auf der Verpackung bedeutet, dass das Produkt nicht im normalen Hausmüll entsorgt werden darf.

Informieren Sie sich über die vor Ort geltenden Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

Wiederverwertung von Papier und Pappe

Das Materialwiederverwertungssymbol auf dem Verpackungskarton und dem Benutzerhandbuch bedeutet, dass diese recyclingfähig sind. Entsorgen Sie die Verpackung nicht mit dem normalen Hausmüll.

Wiederverwertung von Kunststoffen

Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass diese recyclingfähig sind. Entsorgen Sie die Kunststoffe nicht mit dem normalen Hausmüll.

Entsorgung von Batterien

Jeder Verbraucher ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können.

Hg

Pb

Cd

Das Entsorgen von Batterien im Hausmüll ist verboten!

Ein chemisches Symbol (Pb für Blei, Hg für Quecksilber, Cd für Kadmium) unter der durchgestrichenen Mülltonne bedeutet, dass die Batterie einen Anteil von mehr als 0,0005% Quecksilber, mehr als 0,004% Blei oder mehr als 0,002% Kadmium enthält.

Kontakt mit dem XORO-Kundendienst aufnehmen

Wir helfen Ihnen gerne bei Fragen zur Bedienung oder falls Probleme mit Ihrem Gerät auftreten.

Per Telefon: +49 4161 - 800 24 24 (Mo-Fr, 11.00 Uhr bis 17.00 Uhr, deutsch/englisch)

Per Fax +49 4161 - 800 24 62

Per E-Mail: [e-mail]

Adresse: ERS GmbH Elektronik Repair Service

Weidegrund

3/Halle1

21614

Buxtehude

Deutschland

Lieferumfang - Übersicht

Lieferumfang

Bitte vergewissern Sie sich, dass folgende Teile in der Verpackung enthalten sind:

• Tragbarer Fernseher
• Fernbedienung
• Netzteil
  • KFZ-Anschlusskabel
• Antenne

Hinweis:

Überprüfen Sie direkt nach dem Kauf die Vollständigkeit des Zubehörs. Sollte Zubehör fehlen, wenden Sie sich bitte direkt an den Händler, beim dem Sie das Gerät erworben haben.

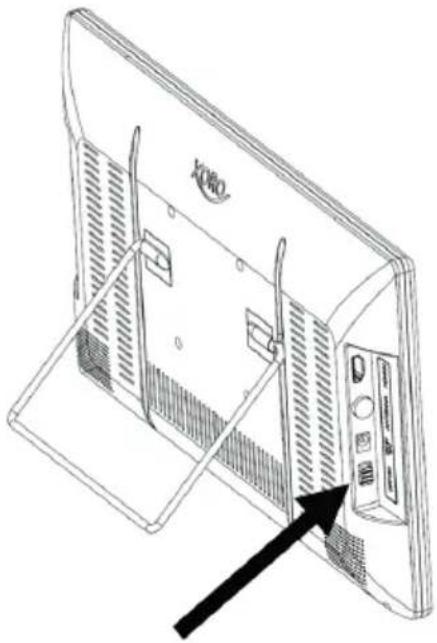

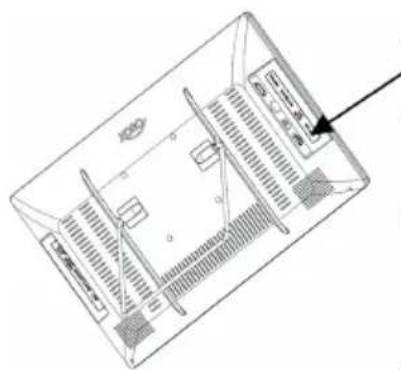

Übersicht: Hauptgerät

Übersicht: KFZ-Ladekabel

Position	Beschriftung Erklärung
1 AUDIO OUT Audioausgang
2 EAR PHONE Kopfhörerausgang
3 SMART CARD Chipkarten-Leser (Beim PTL 1400 nicht eingebaut)
4 USB USB-Buchse
5 Stereo-Lautsprecher
6 Standfuß
7 Schraubgewinde (4x M4, Abstand: 75 mm, bitte 4 mm hohe Unter-legscheiben verwenden, falls der Wandhalter auf der Standfußbefes-tigung aufliegt)
8 HDMI IN HDMI-Eingang
9 ANTENNA Antennenbuchse
10 DC N 12V Buchse für die Stromversorgung
11 OFF ON Hauptschalter
12 Gerätetasten
13 Ladezustandsanzeige
14 Betriebszustandsanzeige
15 Empfänger für Signale der Fernbedienung
16 Betriebsanzeige
17 Masse
18 Plus-Pol/Schraubverschluss für den Sicherungshalter

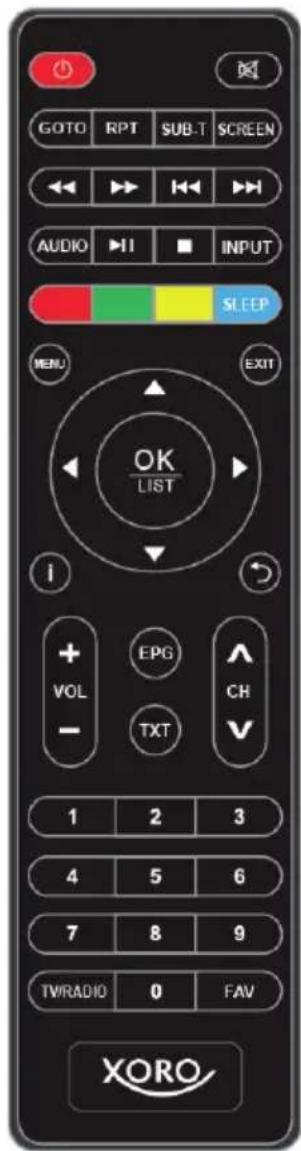

Übersicht: Fernbedienung

POWER Gerät ein-/ausschalten

Mute Ton stummschalten

GOTO Zu einer bestimmten Wiedergabeposition springen

RPT Wiederholungsmodus aktivieren

SUB-T Untertitel aufrufen

SCREEN Bildschirm- und Lautsprechereinstellungen anzeigen

Bildsuchlauf rückwärts/vorwärts

I◀◀ ▶▶▶ Vorherige/nächste Datei

AUDIO Tonspuren wechseln

Wiedergabe pausieren/starten

USB Media-Player öffnen/Wiedergabe stoppen

INPUT Zwischen HDMI-Eingang und DVB-T/T2 wechseln

ROT Rote Funktionstaste

GRÜN Grüne Funktionstaste

GELB Gelbe Funktionstaste

BLAU/SLEEP Blaue Funktionstaste, Sleep-Timer stellen

MENU Hauptmenü einblenden

EXIT Menü verlassen

▲/▼/◄/► Elemente im Bildschirmmenüs auswählen

OK/LIST Auswahl bestätigen, Senderliste anzeigen

i Informationen anzeigen

BACK Vorherigen Sender aufrufen (Zurück)

VOL+/VOL- Lautstärke ändern

EPG Elektronischen Programmführer einblenden

TXT Videotext einblenden

CH Sender umschalten

0-9 Zahleneingabe

TV/RADIO Umschalten zwischen TV- und Radiomodus

FAV Favoritenlistenauswahl einblenden

Übersicht: Gerätetasten

OFF ON Mechanischer Hauptschalter. Gerät aus- und einschalten.

SCREEN/MENU Kurz drücken: Bildschirmeinstellungen anzeigen

Lang drücken: Zwischen HDMI-Eingang und DVB-T/T2 wechseln

EXIT/ ☉ Kurz drücken: Menü verlassen

Lang drücken: Gerät ausschalten

Hinweis:

Alle weiteren Gerätetasten haben die gleiche Funktionen wir die entsprechenden Tasten auf der Fernbedienung.

Fernbedienung

• Öffnen Sie den Batterienfachdeckel, indem Sie ihn in Pfeilrichtung aufschieben.
• Legen Sie die Batterien (1,5V Größe AAA) in das Fach ein. Achten Sie bitte beim Einlegen der Batterien auf die richtige Polarität (+/-). Orientieren Sie sich hierzu an den Markierungen auf der Fernbedienung und den Batterien.
• Legen Sie den Batterienfachdeckel wieder auf.

Schieben Sie den Hauptschalter des Fernsehers zunächst in die Position OFF.

Verbinden Sie den Fernseher (Buchse DC IN 12V) unter Verwendung des Netzteils mit einer Steckdose oder unter Verwendung des KFZ-Anschlusskabels mit einem Zigarettenanzünderanschluss in einem KFZ.

Schieben Sie den Hauptschalter in Position ON, um den Fernseher einzuschalten.

• Der eingebaute Akku wird geladen, sobald der Fernseher mit Strom versorgt wird. Der Ladevorgang kann nicht mit dem Hauptschalter unterbrochen werden.
• Der Fernseher darf nur über das mitgelieferte Zubehör (Netzteil oder KFZ-Anschlusskabel) mit Strom versorgt werden.
• Das mitgelieferte KFZ-Anschlusskabel unterstützt Eingangsspannungen zwischen 12 V - 24 V und erzeugt daraus eine stabile Versorgungsspannung für den Fernseher. Bei Verwendung anderer Anschlusskabel kann der Fernseher schwer beschädigt werden!
  • Die Kontrollleuchte am KFZ-Anschlusskabel leuchtet, wenn es den Fernseher ordnungsgemäß mit Strom versorgen kann. Beachten Sie 27, falls das KFZ-Kabel nicht korrekt funktioniert.

Die LEDs an der Gerätefront zeigen den Ladezustand des eingebauten Akkus und den Betriebszustand des Fernsehers an.

Akku-LED

Farbe Bedeutung
ROT Der Fernseher wird mit Strom versorgt. Akku wird geladen.Ein kompletter Ladevorgang dauert ca. 4,5 Stunden (Hauptschalter in Position OFF).bzw. ca. 6,5 Stunden (Hauptschalter in Position ON).
Blinkt ROT	Der Fernseher wird mit Strom versorgt. Der Akku wird nicht geladen, da die Temperatur zu hoch ist. Bringen Sie den Fernseher an einen kühleren Ort und versuchen Sie nach ca. 30-60 Minuten erneut, den Akku zu laden.
GRÜN Der Fernseher wird mit Strom versorgt. Akku ist vollständig aufgeladen.
"aus" Fernseher wird nicht mit Strom versorgt. Netzteil oder KFZ-Anschlusskabel nicht angeschlossen.

Hinweis:

Während des Fernsehens wird Ihnen beim Senderwechsel oder nach dem Drücken der Taste SCREEN der ungefähre Ladezustand des Akkus angezeigt. Ist der Fernseher mit dem Netzteil oder dem KFZ-Anschlusskabel verbunden, kann der Ladezustand nicht angezeigt werden.

Power-LED

Farbe Bedeutung
ROT	Der Hauptschalter befindet sich in Position ON. Der Fernseher befindet sich im Standby-Modus (Bereitschaftsbetrieb).Der Fernseher kann mit der ⏻- Taste auf der Fernbedienung oder durch längeres Drücken der Taste EXIT/Ⓧ direkt am Fernseher eingeschaltet werden.
GRÜN	Der Hauptschalter befindet sich in Position ON. Der Fernseher ist eingeschaltet.
“aus”	Der Hauptschalter befindet sich in Position OFF, der Fernseher ist von der Stromversorgung getrennt oder der Akku ist komplett entladen.

Antenne anschließen

Verbinden Sie die mitgelieferte Antenne mit der Buchse ANTENNA (siehe Seite 8).

Hinweis:

Die mitgelieferte Antenne ist nicht für jedes Empfangsgebiet die optimale Wahl. Informieren Sie sich im Fachhandel in Ihre Nähe zur Auswahl des passenden Antenne.

Nachdem Sie den Hauptschalter in Position ON geschoben haben, leuchtet zunächst die Power-LED grün. Nach einem Augenblick erscheint Bitte warten gefolgt von dem Startbildschirm auf dem Bildschirm. Ist der Startvorgang abgeschlossen, wird das Installationsmenü angezeigt.

Mit den Pfeiltasten ▲/▼ können Sie zwischen den Menüpunkten wechseln. Wenn ein Menüpunkt

farblich hinterlegt ist, können Sie diesen mit den Tasten

◀/▶ anpassen.

OSD-Sprache

Wählen Sie aus, in welcher Sprache die Bildschirmmenüs angezeigt werden sollen.

Land

Wählen Sie aus, in welchem Land Sie den Fernseher betreiben wollen.

Stromvers. für Antenne

Muss Ihre Antenne (z.B. eine Zimmerantenne mit Verstärker ohne eigenes Netzteil) vom Fernseher über das Antennenkabel mit Strom versorgt werden, schalten Sie diese Funktion ein.

Hinweis:

Für die mitgelieferte Antenne muss die Versorgungsspannung eingeschaltet sein.

Sendersuche

Starten Sie die Sendersuche mit der OK Taste. Der Suchlauf kann einige Minuten in Anspruch nehmen. Sollte der Suchlauf nicht alle Sender finden, richtigen Sie Ihre Antenne neu aus bzw. verwenden Sie eine leistungsfähigere Antenne und starten Sie den Suchlauf erneut (siehe Seite 22).

Hinweise:

• Der Suchlauf kann einige Minuten in Anspruch nehmen.
• Sollte der Suchlauf nicht alle Sender finden, richtigen Sie Ihre Antenne neu aus bzw. verwenden Sie eine leistungsfähigere Antenne und starten Sie den Suchlauf erneut (siehe Seite 22)
• In einigen Ländern (z.B. Deutschland) werden keine DVB-T/T2 Radiosender übertragen.
• Nach einem Umzug in eine andere Region müssen Sie den Sendersuchlauf erneut ausführen.

Wichtige Tasten und Funktionen

Signalquelle wählen

Durch drücken der Taste INPUT auf der Fernbedienung oder durch längeres drücken der Taste SCREEN/INPUT am Fernseher wechseln Sie die Signalquelle. Wählen Sie DTV, wenn Sie über das eingebaute Empfangsteil fernsehen wollen. Wählen Sie HDMI, wenn Sie das Signal eines an die HDMI-Buchse angeschlossenen Gerätes sehen wollen. Der Umschaltvorgang dauert einen kurzen Moment. Während dieser Zeit ist der Bildschirm schwarz. Beachten Sie auch Seite 18.

Senderwechsel

Mit den Tasten CH▲▼ können Sie den Sender wechseln. Über die Tasten 0-9 können Sie die Sendernummer auch direkt eingeben.

Senderliste

Rufen Sie die Senderliste durch das Drücken der OK/LIST Taste auf.

▲/▼ Sender auswählen.
◀/▶ Zwischen Radio- und Fernsehsendern wechseln.

OK Aufrufen des ausgewählten Senders.

EXIT Senderliste ausblenden.

Hinweis:

Wie Sender sortiert werden können, lesen Sie ab Seite 20.

TV/Radio

Wenn Sie zwischen dem Fernseh- und Radiosendern wechseln möchten, dann drücken Sie die TV/RADIO Taste.

Favoriten

Haben Sie Favoritenlisten angelegt (siehe Seite 21), können Sie mit der FAV Taste auf die Favoritenlisten zugreifen.

◀/▶ Favoritenliste auswählen
▲/▼ Sender auswählen

OK Aufrufen des ausgewählten Senders

EXIT Favoritenliste ausblenden

Sprachen: Untertitel und Ton

Das Menü Untertitelsprache öffnen Sie mit der Taste SUB-T. Das Menü Tonspur öffnen Sie mit der Taste AUDIO.

▲/▼ Sprache auswählen

OK Aktivieren der ausgewählten Sprache

EXIT Menü ausblenden

Hinweise:

• Bei einigen Sendern müssen Sie den Videotext öffnen und die Seitenzahl für die Untertitel von Hand eingeben.
• Wählen Sie aus, wenn Sie keine Untertitel mehr angezeigt bekommen wollen.

Sleep-Timer stellen

Drücken Sie die Taste SLEEP mehrfach, um eine Zeit zu wählen, nach der sich der Fernseher abschaltet.

Videotext

Den Videotext aktivieren Sie über die TXT Taste.

0-9 Videotextseite auswählen

▲/▼ Vorherige/nächste Seite auswählen

◀/▶ Unterseiten auswählen

TV/Radio Videotextanzeige verstecken

EXIT Videotextanzeige beenden

Stummschaltung/Ton aus

Drücken Sie die MUTE Taste auf der Fernbedienung, um den Ton auszuschalten. Drücken Sie die MUTE Taste erneut, um den Ton wieder anzuschalten.

Lautstärke ändern

Mit den Tasten VOL+ / VOL- ändern Sie die Lautstärke.

Informationen

Drücken Sie die Taste i, um unterschiedliche Informationen zum aktuellen Programm und den ungefähren Akku-Ladezustand anzuzeigen.

Hinweise:

• Die Akkuanzeige ist nicht verfügbar, während der Akku geladen wird.
- Der Ladezustand kann auch über die Taste SCREEN angezeigt werden.

Elektronischer Programmführer

Drücken Sie die EPG Taste, um den Programmführer anzuzeigen.

▲/▼ Sendung auswählen
◀/▶ Sender umschalten

GELB/BLAU Durch die Sendungsbeschreibung blättern.

EXIT EPG ausblenden

Bildschirm- und Lautsprechereinstellungen

Drücken Sie die Taste SCREEN, um das Menü mit den Bildschirm- und Lautsprechereinstellungen einzublenden.

Bildmodus

Wählen Sie zwischen folgenden Einstellungen:

Einstellung Bedeutung
Normal	Mittlere Helligkeit und normale Akkulaufzeit.
Brillant	Maximale Helligkeit. Die Akkulaufzeit fällt in diesem Modus kürzer aus.
Benutzerdefiniert	Helligkeit, Kontrast, Farbsättigung, Schärfe und DCR können Ihrem Wunsch entsprechend eingestellt werden.

Helligkeit, Kontrast, Farbsättigung, Schärfe

Stellen Sie die Werte Ihrem Wunsch entsprechend ein.

Hinweis:

Durch reduzieren der Helligkeit kann der Energiebedarf des Fernsehers gesenkt und die Akkulaufzeit erhöht werden.

DCR

Wenn DCR (Dynamic Contrast Ratio) aktiviert wird, passt der Fernseher die Helligkeit seiner Hintergrundbeleuchtung ("Helligkeit") automatisch an den Bildinhalt an. Dadurch kann die Akkulaufzeit ggf. erhöht und die Schwarzdarstellung verbessert werden.

Hinweis:

Die Einstellung "Helligkeit" wird durch die Funktion DCR teilweise übergangen und es kommt ggf. zu sichtbaren Schwankungen von Helligkeit, Kontrast und Farbsättigung.

Format

Eingang	Einstellung Bedeutung
DTV HDMI	Overscan	Der Videoinhalt wird an den Bildschirm angepasst und leicht vergrößert, um evtl. sichtbare Störungen an den Bildschirmrändern zu vermeiden.
	Vollbild	Der Videoinhalt wird an den Bildschirm angepasst.
HDMI	Seitenv. be-behalten	Der Videoinhalt wird soweit wie möglich an die Bildschirmgröße angepasst, ohne den Bildinhalt zu verzerren.
	16:9	Der Videoinhalt wird an das eingestellte Seitenverhältnis angepasst.
	4:3

Tonausgabe

Einstellung Bedeutung
Eingeb. Lautsprecher	Lautsprecher: anKopfhörer: verfügbarAudio-Ausgang: anLautstärkeregelung: Lautsprecher, Kopfhörer, Audio-Ausgang (gemeinsam)
Audio-Ausgang	Lautsprecher: ausKopfhörer: verfügbarAudio-Ausgang: anLautstärkeregelung: Kopfhörer, Audio-Ausgang (gemeinsam)

Sprache

Wählen Sie hier, in welcher Sprache die Bildschirm- und Lautsprechereinstellungen anzeiget werden.

Autostandby

Die Autostandby-Funktion schaltet den Fernseher nach 3 Stunden ohne Benutzeraktivität ab.

Werkseinstellungen

Dieser Menüpunkt setzt die Bildschirm- und Lautsprechereinstellungen auf den Auslieferzustand zurück.

Akku

Hier wird der ungefähre Akku-Ladestand angezeigt.

Hinweis:

Während der Akku aufgeladen wird, steht die Anzeige nicht zur Verfügung.

USB-Speichergeräte

Folgende USB-Geräte werden unterstützt: USB-Massenspeichergeräte (max. Kapazität: 2048GB (2TB), Dateisystem: FAT32/NTFS)

Hinweise:

• Erstellen Sie eine Datensicherung aller Dateien auf einem USB-Speichergerät, bevor Sie dieses mit dem Fernseher verbinden.
• Sollte Ihr USB-Speichergerät nicht mehr erkannt werden, ist evtl. das Dateisystem beschädigt. Überprüfen Sie es bitte mit der Datenträgerdiagnose Ihres Computers.
• Der Fernseher benötigt evtl. einige Zeit, bis USB-Geräte erkannt und betriebsbereit sind. Während dieser Zeit kann der Fernseher verzögert auf Eingaben der Fernbedienung reagieren.
• Eine Vielzahl unterschiedlicher USB-Speichermedien wird zur Zeit verkauft und nicht alle entsprechen den Spezifikationen für USB-Massenspeichergeräte. Sollte Ihr USB-Speichergerät nicht erkannt werden, probieren Sie bitte einen anderen USB-Speicher aus.
• Speichergeräte mit Partitionsstil "MBR" bis 2048GB (2TB) werden unterstützt.
• Speichergeräte mit dem Partitionsstil "GPT" können mit dem Fernseher nicht verwendet werden.

Kopfhörer-Ausgang

Sie können Stereo-Kopfhörer (3-poliger Stecker) und die meisten Headsets (4-poliger Stecker, CTIA-Standard) mit dem Fernseher verbinden. Die eingebauten Lautsprecher werden abgeschaltet, wenn ein Kopfhörer angeschlossen wird.

Zusätzliche Geräte anschließen - USB Media Player

Audio-Ausgang

Am Audio-Ausgang können externe Lautsprecher mit eigenem Verstärker (aktive PC-Lautsprecher, Sound Bars, Stereo Anlagen usw.) angeschlossen werden.

Hinweis:

Sie können die im Fernseher eingebauten Lautsprecher in den Bildschirm- und Lautsprechereinstellungen abschalten (siehe Seite 17).

HDMI-Eingang

Am HDMI-Eingang (HDMI IN) können externe Zuspielgeräte wie BluRay- und DVD-Player, PCs, Receiver, Spiele-Konsolen usw. angeschlossen werden. Durch drücken der Taste INPUT auf der Fernbedienung oder durch längeres Drücken der Taste SCREEN/INPUT am Fernseher wechseln Sie zwischen dem HDMI-Eingang (HDMI) und dem eingebauten DVB-T2-Empfänger (DTV).

Empfohlene Video-Auflösungen 480p (60 Hz), 576p (50 Hz), 720p (50/60 Hz) 1080p (24/50/60 Hz)

Empfohlene PC- und Spiele-Konsolen-Auflösung

Audio-Format Nur PCM Stereo

Hinweise:

• Beim Anschluss von PC oder Spiele-Konsolen sollte das Format "Vollbild" anstelle von "Over-scan" sowie die Schärfe "0" in den Bildschirm- und Lautsprechereinstellungen gewählt werden (siehe Seite 16).
• Videosignale im Interlaced-Format können nur mit reduzierter Bildqualität dargestellt werden und sind daher nicht empfohlen.
  • Die Auflösung 480i (60 Hz) wird nicht unterstützt.
• Komprimierter oder PCM Mehrkanal-Ton wird nicht unterstützt. Wenn Ihr HDMI-Gerät die Auswahl des Audio-Formats zulässt, wählen Sie nicht "RAW", "Bitstream", "BS Out", "Dolby", "dts", "Multi Channel" o. Ä. aus.

USB Media Player

Wählen Sie mit der Taste INPUT den Eingang DTV (siehe Seite 14). Öffnen Sie den Media Player mit der ■ Taste. Der Media Player erlaubt die Wiedergabe folgender Dateitypen: Musik, Foto und Film.

Nutzen Sie die Tasten ◀/▶, um dem gewünschten Dateityp zu wählen und bestätigen Sie Ihre Auswahl mit der OK Taste.

Dateibrowser

▲/▼ Datei/Ordner auswählen
OK Datei/Ordner öffnen/wiedergeben/Vollbild-Wiedergabe
▶|| Diashow starten (nur bei Bilddateien)
BLAU Ansicht ändern (nur bei Bilddateien)
BACK/MENU Navigation zu dem übergeordneten Ordner
EXIT Zurück zum Auswahlbildschirm

Wiedergabe - allgemein

▶▶| Nächste Datei wiedergeben

|◀◀ Vorherige Datei wiedergeben

▶|| Wiedergabe pausieren/fortsetzen

STOP ■ Wiedergabe beenden

GOTO Zu einer bestimmten Wiedergabeposition springen (nicht bei Bildwiedergabe)

RPT Dateiwiederholung/Zufallswiedergabe

i Dateinformationen anzeigen (nicht bei Musikwiedergabe)

Wiedergabe - Foto

ROT Vergrößern bzw. verkleinern des Bildes

GRÜN Rotation des Bildes um 90° gegen den Uhrzeigersinn

GELB Rotation des Bild um 90° im Uhrzeigersinn

Wiedergabe - Film

AUDIO Tonspuren wechseln (nur bei bestimmten Videodateien)

SUB-T Untertitel anzeigen (nur bei bestimmten Videodateien)

ROT Umschalten zwischen Vollbild- und Vorschauansicht

Wiedergabe fortsetzen

Für einige Dateiformate kann der Fernseher die Position speichern, an der Sie beim letzten Abspielen die Wiedergabe gestoppt haben.

Konnte der Fernseher die letzte Wiedergabeposition speichern, blendet er beim erneuten Starten der Wiedergabe am oberen Bildschirmrand die Auswahl Letzte Pos./[EXIT] Abbrechen ein.

Letzte Pos.: Die Wiedergabe an der gespeicherten Position fortsetzen.

[EXIT] Abbrechen: Fortsetzen der Wiedergabe abbrechen und Datei von Anfang an wiedergeben.

Die Auswahl zwischen den Optionen erfolgt mit den Taste ▲/▼, bestätigen Sie Ihre Auswahl mit OK.

Unterstützte Dateiformate

Fotos: JPEG, BMP (Wir empfehlen fernsehgerechte Auflösungen z.B. 1280x720 oder 1920x1080)

Musik: MP3

Video:

Video Codec	Auflösung Profil	Container
MPEG1MPEG2	1080P@30fps	MP@HL	MPEG, MPG, TS
MP4	1080P@30fps	Simple Profile, Advanced Simple Profile @Level5	AVI, MKV
H.264	1080P@30fps	Main Profile, High Profile @Level 4.2	AVI, MKV, MP4, TS
HEVC H.265	1080P@60fps	Main10 Profile, High Tier @Level4.1	TS, MKV

Hinweise:

• GMC wird nicht unterstützt.
• Bitrate: 40Mbit/sek.
• Seitenverhältnis: 4/3, 16/9
- Irrtum und technische Änderungen vorbehalten.

Hinweise:

• Wählen Sie ggf. mit der Taste INPUT den Eingang DTV (siehe Seite 14).
• Drücken Sie die Taste MENU, um das Hauptmenü anzuzeigen.

Sender/Senderliste bearbeiten

In dem Untermenü haben Sie die Möglichkeit, die gefundenen Sender Ihren Wünschen entsprechend zu sortieren bzw. zu bearbeiten. Sie erhalten nur dann Zugang zu diesem Menü, wenn Sie die richtige PIN eingeben (Standard: 0 0 0 0 0 0, siehe Seite 24).

Wenn Sie die Senderbearbeitung verlassen, werden die Änderungen gespeichert.

Bewegen

• Wählen Sie mit den Tasten ▲/▼ einen Sender aus, welchen Sie auf eine andere Programm-nummer verschieben wollen.
• Drücken Sie die ROTE Taste, der Sender wird für das Verschieben markiert.
• Wählen Sie mit den Tasten ▲/▼ den Platz aus, zu dem Sie den markierten Sender verschieben wollen.
• Drücken Sie die OK, der Sender wird an dem gewählten Platz in die Senderliste eingefügt.

Hinweis:

Sender lassen sich nur bewegen, wenn LCN abgeschaltet ist (siehe Seite 21).

Swap

• Wählen Sie mit den Tasten ▲/▼ einen Sender aus, dessen Programmnummer (LCN) Sie mit einem anderen Sender austauschen wollen.
• Drücken Sie die ROTE Taste.
• Geben Sie über die Tasten 0-9 die Programmnummer für den Austausch ein.

Hinweis:

Swap steht nur zur Verfügung, wenn LCN eingeschaltet ist (siehe Seite 21).

Löschen

• Wählen Sie mit den Tasten ▲/▼ einen Sender aus, den Sie löschen möchten.
• Drücken Sie die BLAUE Taste, eine Sicherheitsabfrage wird angezeigt.
• Drücken Sie die OK, der markierte Sender wird gelöscht

Sperren

• Wählen Sie mit den Tasten ▲/▼ einen Sender aus, den Sie sperren möchten.
• Drücken Sie die GELBE Taste, der Sender wird für das Sperren markiert.
• Drücken Sie die GELBE Taste erneut, um die Sperrung aufzuheben.

Hinweis:

Der Fernseher fragt nach der PIN, bevor ein gesperrter Sender angeschaut werden kann.

Überspringen

• Wählen Sie mit den Tasten ▲/▼ einen Sender aus, den Sie überspringen möchten.
• Drücken Sie die GRÜNE Taste, der Sender wird für das Überspringen markiert.
• Drücken Sie die GRÜNE Taste erneut, um die Markierung zu entfernen.

Hinweis:

Für das Überspringen markierte Sender lassen sich nicht über die Tasten CH+/CH- aufrufen.

Favoriten

Der Fernseher verfügt über 8 Favoritengruppen. Sie können jeden Sender jeder Favoritengruppe zuordnen. Ein Sender kann mehreren Gruppen zugeordnet werden.

• Wählen Sie mit den Tasten ▲/▼ einen Sender aus, den Sie zu einer Favoritengruppen hinzufügen wollen.
• Drücken Sie die Taste FAV. Das Menü Favoriten wird eingeblendet.

- Wählen Sie die Favoritengruppe aus ▲/▼, zu der Sie den Sender hinzufügen wollen.

- Drücken Sie die Taste OK, vor der Favoritengruppe erscheint das entsprechende Symbol.

- Drücken Sie die Taste EXIT, um das Favoriten-Menü zu schließen.

Hinweis:

• Ausschalten hebt die Auswahl aller Favoritengruppen auf.
  • Mit der Taste BACK können Sie den Namen der ausgewählten Favoritengruppe ändern.

Sender umbenennen

Wählen Sie mit den ▲/▼ Tasten einen Sender aus und drücken Sie die BACK Taste. Die Bildschirm-tastatur wird eingeblendet. Wählen Sie mit den Navigationstasten ◀/►/▲/▼ Buchstaben aus und bestätigen Sie den Buchstaben mit der OK Taste. Ist der neue Sendername komplett, dann navigieren Sie zu dem OK-Feld und drücken Sie die OK Taste. Der Sender erhält dann den neuen Namen.

Sender/EPG

Siehe Seite 15.

Sender/Sortieren

Mit dieser Option können Sie die Sender nach den Vorgaben (LCN, ONID, Name usw.) innerhalb der Liste sortieren. Die vorherige Sortierung geht dabei verloren.

Sender/LCN

Einige DVB-Anbieter übertragen LCN-Informationen. Diese erlauben es dem Anbieter, eine vorsortierte Senderliste zu erzeugen. Aktivieren Sie LCN nur, wenn Ihr Anbieter dieses Merkmal unterstützt.

Bildausgabe/Seitenverhältnis

Diese Einstellung bestimmt, wie Inhalte mit abweichendem Seitenverhältnis für Ihren Fernseher angepasst werden.

Einstellung Bedeutung
16:9 PillarBox	Vom Seitenverhältnis abweichende Inhalte werden unverzerrt aber ggf. mit "schwarzen Balken" dargestellt.
16:9 Pan&Scan	16/9 Übertragungen werden bild-schirmfüllend und unverzerrt dar-gestellt. 4/3 Übertragungen werden unverzerrt aber vergrößert dargestellt. Diese Einstellungen ist besonders für 4/3 "Letterbox"-Übertragungen geeig-net, um die Anzeige von "schwarzen Balken" in diesem Fall zu reduzieren.

Sendersuche/Autom. Suchlauf.

Bei Aktivierung dieser Option startet die automatische Suche. Siehe Seite 13.

Sendersuche/Manueller Suchlauf

Sie können gezielt nach bestimmten Sendern suchen. Dazu müssen Ihnen die technischen Parameter (Frequenz bzw. Kanal) bekannt sein. Die Balkenanzeige am unteren Bildschirmrand zeigt an, ob mit den eingestellten Parametern ein Signal gefunden werden kann. Sie können mit Hilfe der Balkenanzeige auch Ihre Antenne ausrichten. Starten Sie den manuellen Sendersuchlauf mit der Taste OK.

Sendersuche/Land

Wählen Sie hier, in welchem Land Sie den Fernseher verwenden.

Sendersuche/Stromvers. für Antenne

Muss Ihre Antenne (z.B. eine Zimmerantenne mit Verstärker ohne eigenes Netzteil) vom Fernseher über das Antennenkabel mit Strom versorgt werden, schalten Sie diese Funktion bitte ein.

Sendersuche/Internetsender ignorieren

Wird diese Funktion eingeschaltet, speichert der Fernseher keine Internetsender während des Sendersuchlaufs ab.

Hinweise:

• Der Fernseher kann nicht mit dem Internet verbunden werden und daher die Internetsender nicht anzeigen.
• Diese Funktion wird nicht von allen DVB-Plattformbetreibern unterstützt.

Sendersuche/Nur freie Sender speichern

Wird diese Funktion eingeschaltet, speichert der Fernseher keine verschlüsselten Sender während des Sendersuchlaufs ab.

Hinweis:

Der Fernseher kann keine verschlüsselten Sender anzeigen.

Zeit/Zeitzoneneinstellung

Der Fernseher stellt seine Uhr automatisch, sobald ein Sender empfangen wird, der die Uhrzeit überträgt. Damit der Fernseher die Uhrzeit korrekt berechnen kann, muss die richtige Zeitzone eingestellt werden.

Einstellung Bedeutung
Auto	Der Fernseher bestimmt die Zeitzone automatisch.
Manuell	Sie müssen die Zeitzone selbst festlegen.

Zeit/Zeitzone

Wenn Zeitzoneneinstellung: Manuell eingestellt ist, können Sie hier die Zeitzone festlegen.

Präferenzen/OSD-Sprache

Wählen Sie aus, in welcher Sprache die Bildschirmmenüs angezeigt werden sollen.

Präferenzen/Untertitelsprache

Wählen Sie die bevorzugte Sprache für Untertitel.

Präferenzen/Tonspur

Wählen Sie die bevorzugte Sprache für Tonspuren.

Präferenzen/Audiobeschreibung

Manche Fernsehsender übertragen eine separate Tonspur für sehbehinderte Zuschauer (Audiodeskription). Diese Einstellung legt fest, mit welcher Lautstärke der Fernseher die Audiodeskription in die Haupt-Tonspur mischt.

System/Kindersicherung

In diesem Menü legen Sie fest, ab welcher Altersfreigabe für ein Rundfunkprogramm Bild und Ton erst nach Eingabe des Kennworts angezeigt werden.

System/PIN ändern

Nach dem Aktivieren der Option müssen zuerst die alte PIN eingeben. Die Standard-PIN ist 000000. Der Zeiger springt automatisch in die nächste Zeile. Geben Sie hier eine neue sechsstellige PIN ein. Nach der Eingabe müssen Sie zur Sicherheit noch mal die PIN eingeben.

Hinweis:

Sollten Sie Ihre PIN vergessen haben, können Sie die Super-PIN verwenden, um eine neue PIN zu vergeben. Super-PIN: 888888

System/Auslieferzustand wiederherstellen

Sie haben die Möglichkeit, alle Einstellungen und Änderungen rückgängig zu machen, indem Sie die Werkseinstellungen laden. Rufen Sie die Option auf und geben Sie die PIN ein.

Hinweise:

• Alle Einstellungen werden zurückgesetzt. Sie müssen dann auch den Suchlauf erneut durchführen.
• Bild- und Lautsprechereinstellungen müssen separat zurückgesetzt werden.

System/Informationen

Mit dieser Option können Sie Informationen über Software und Hardware anzeigen lassen.

System/Software aktualisieren

Falls nötig, wird aktuelle Firmware auf www.xoro.de zusammen mit einer Aktualisierungsanleitung bereitgestellt. Bitte installieren Sie keine Firmware, welche Sie von anderen Internetseiten heruntergeladen haben.

USB/XORO Media Player

Dieser Menüpunkt öffnet den Media Player (siehe Seite 19).

USB/Fotoeinstellungen

Anzeigedauer

Die Einstellungen bestimmt, wie lange ein einzelnes Bild während einer Diashow angezeigt wird.

Übergangseffekt

Die Einstellungen bestimmt, wie der Übergang zwischen zwei Bildern animiert wird.

Seitenverhältnis

Bestimmt, wie Bilddateien angezeigt werden.

Einstellung Bedeutung
Beibehalten	Bilder werden unverzerrt dargestellt.
Verwerfen	Bilder werden an den Bildschirm angepasst, dabei kann es jedoch zu Verzerrungen kommen.

USB/Untertiteleinstellungen

Schriftgröße

Bestimmt die Schriftgröße von Untertiteln im Media-Player.

Hintergrund

Legt fest, auf welchem Hintergrund Untertitel im Media-Player angezeigt werden.

Schriftfarbe

Legt fest, in welcher Schriftfarbe Untertitel angezeigt werden.

Technische Daten

Allgemeine Daten

Spannungsversorgung 12 V DC/2 A

Leistungsaufnahme 24 W (max.) / <0,5 W Standby

Abmessungen 362 x 205 x 30,5 mm

Gewicht (ca.) 1220 g (TV)/1530 g (TV, Fernb., Netzteil, Antenne, KFZ-Kabel)

Akku

Kapazität (typisch) 7,4 V/4500 mAh

Technologie Li-Ion

Gewicht 164 g

Lautsprecher

Leistung Stereo (2x 2 W)

Bildschirm

Technologie TFT LCD mit Edge-LED Backlight

DVB-T/T2 Tuner

Eingangsfrequenz 174-230 MHz, 470-858 MHz

Antennenversorgung 5 V, max. 100 mA

Speicherplätze 400 Sender

Hinweis:

Irrtum und technische Änderungen vorbehalten.

Symptome Ursache und Lösung
Es werden nicht alle Sender gefundenKein EmpfangBildstörungen mit starken Mosaiken oder Artefakten, eingefrorene Bilder	Kein DVB-T/T2 TV-Empfang in Ihrer Gegend.Richten Sie die Antenne richtig aus (siehe Seite 22).Wiederholen Sie den Suchlauf (Siehe Seite 22).Kaufen Sie eine leistungsfähige Antenne (siehe Seite 13).Schalten Sie ggf. die Stromversorgung für Ihre Antenne ein (siehe Seite 22, 13), falls nötig.
Einstellmenüs werden nicht angezeigtErstinstallationsmenü wird nicht angezeigtFernseher zeigt HDMI: Kein Signal	Schalten Sie mit der INPUT-Taste zwischen HDMI-Eingang und DVB-T2 Empfänger um (siehe Seite 14)Kein Gerät am HDMI-Eingang angeschlossen (siehe Seite 18).
Der eingebaute Bildschirm ist zu dunkelHelligkeit schwankt	Ändern Sie die Einstellung für die Helligkeit (siehe Seite 16).Schalten Sie die Funktion DCR aus (siehe Seite 16).
Kein Ton• Erhöhen Sie die	Lautstärke (VOL +).Schalten Sie die eingebauten Lautsprecher in den Bildschirm- und Lautsprechereinestellungen ein (siehe 17).HDMI-Eingang: Es wird nur PCM Stereo-Ton unterstützt (siehe Seite 18).
USB-Gerät wird nicht erkannt	Bitte beachten Sie die Hinweise auf Seite 17.
Gerät zeigt die falsche Uhrzeit	Beachten Sie die Hinweise auf Seite 23 (Zeitzoneneinstellung).
Der Fernseher geht nach 3 Stunden aus	Siehe Seite 17, Einstellung "Auto Standby".
Bild ist zu klein oder verzerrt	Siehe Seite 16, 22
Das Aufladen des Akkus dauert länger als erwartet oder der Akku wird gar nicht geladen.Akku-LED blinkt	Schalten Sie den Fernseher mit dem Hauptschalter aus, um die Ladezeit zu verkürzen (siehe Seite 10, 12).In kühlen Umgebungen (unter ca. 16 °C) wird der Akku langsamer geladen.Der Akku wird aufgrund hoher Temperaturen im Fernseher nicht geladen (Siehe 12).
Die Akku-Laufzeit ist kürzer als erwartet	Ändern Sie die Einstellung für die Helligkeit (siehe Seite 16).Angeschlossene USB-Geräte und aktive Antennen benötigen Energie und verkürzen die Akku-Laufzeit. Trennen Sie USB-Geräte vom Fernseher, wenn sie nicht benötigt werden.Laden Sie den Akku vollständig auf, bis die Akku-LED grün leuchtet (siehe Seite 12).Nach vielen Ladezyklen ist der Akku evtl. verschlissen. Wenden Sie sich an den XORO-Kundendienst (siehe Seite 7).
Die LED am KFZ-An-schlusskabel leuchtet nicht. Der Fernseher wird nicht mit Strom versorgt.	Die Spannung am Eingang des KFZ-Anschlusskabels ist zu hoch oder zu niedrig.Der Ausgang vom KFZ-Anschlusskabel ist überlastet oder kurz-geschlossen. Trennen Sie den Fernseher vom Kabel und prüfen Sie, ob die LED dann leuchtet. Kontaktieren Sie die XORO-Kunden-dienst.Die Spitze des KFZ-Anschlusskabels lässt sich zur Kontrolle und zum Wechsel der Sicherung abschrauben.ACHTUNG: Die Sicherung darf nur durch eine mit identischen Werten ersetzt werden. Die Sicherung spricht nur bei extremer Überlastung an. Beim Tausch einer defekten Sicherung muss daher auch das KFZ-Bordnetz, der Fernseher und die allgemeine Funktion des KFZ-An-schlusskabels überprüft werden. Ziehen Sie einen Fachmann hinzu.

XORO by MAS Elektronik AG

Weidegrund 3

21614 Buxtehude

Deutschland

www.xoro.de

IT: V1.2

ENG: V1.0

DE: V1.2

FS: -
