GBK200RN - Klimaanlage GORENJE - Kostenlose Bedienungsanleitung

Produkttyp	Klimaanlage
Marke	Gorenje
Modell	GBK200RN
Kühlleistung	7000 BTU/h
Stromversorgung	220-240 V ~ 50 Hz
Leistungsaufnahme (Kühlen)	700 W
Abmessungen (B x H x T)	450 x 350 x 600 mm
Gewicht	25 kg
Geräuschpegel (Innen/Außen)	52 / 60 dB(A)
Kältemittel	R32
Funktionen	Kühlen, Lüften, Entfeuchten
Lüfterstufen	3 Stufen (Niedrig, Mittel, Hoch)
Temperaturbereich	16-30 °C
Timer	Ein-/Aus-Timer bis zu 24 Stunden
Fernbedienung	Inklusive (Batterien nicht enthalten)
Luftfilter	Waschbarer Gitterfilter
Installationstyp	Fenster oder Wanddurchbruch
Energieeffizienzklasse	A+
Kondensatablauf	Bodenablauf mit Schlauch
Sicherheitsmerkmale	Überhitzungsschutz, automatischer Neustart
Reparaturfähigkeitsindex	7.5/10

Häufig gestellte Fragen - GBK200RN GORENJE

Wie installiere ich die Klimaanlage GBK200RN?

Die Installation erfordert eine Fenster- oder Wandöffnung. Befolgen Sie die Anleitung für die ordnungsgemäße Montage, Abdichtung von Lücken und Sicherung des Geräts. Es wird empfohlen, die Installation von einem Fachmann durchführen zu lassen.

Wie oft sollte ich den Luftfilter reinigen?

Reinigen Sie den waschbaren Gitterfilter bei starker Nutzung alle zwei Wochen. Ein verschmutzter Filter verringert die Effizienz und die Luftqualität.

Was macht der Modus 'Auto'?

Im Auto-Modus wählt das Gerät je nach eingestellter Temperatur und Umgebungsbedingungen entweder Kühlen oder Lüften.

Die Fernbedienung funktioniert nicht. Was soll ich tun?

Überprüfen Sie, ob die Batterien richtig eingelegt sind, und ersetzen Sie sie gegebenenfalls. Stellen Sie sicher, dass keine Hindernisse zwischen Fernbedienung und Gerät vorhanden sind, und richten Sie sie auf den Empfänger an der Frontblende.

Kann ich ein Verlängerungskabel mit dieser Klimaanlage verwenden?

Nein, verwenden Sie kein Verlängerungskabel. Schließen Sie das Gerät direkt an eine dafür ausgelegte Wandsteckdose mit der entsprechenden Spannung und Stromstärke an.

Wie leere ich das Kondensat?

Das Gerät verfügt über einen Bodenablauf mit Schlauchanschluss. Bei hoher Luftfeuchtigkeit muss Kondensat möglicherweise manuell oder über einen kontinuierlichen Ablaufschlauch (nicht im Lieferumfang enthalten) abgelassen werden.

Wie hoch ist der Geräuschpegel während des Betriebs?

Der Innengeräuschpegel beträgt etwa 52 dB(A), der Außengeräuschpegel etwa 60 dB(A). Verwenden Sie den Schlafmodus für einen leisen Betrieb.

Wie kann ich mit diesem Gerät Energie sparen?

Stellen Sie die Temperatur auf 24-26°C ein, nutzen Sie den Timer, um das Gerät bei Nichtgebrauch auszuschalten, halten Sie Fenster und Türen geschlossen und reinigen Sie den Filter regelmäßig.

Welche Sicherheitsmerkmale hat die GBK200RN?

Enthält Überhitzungsschutz und automatischen Neustart nach Stromausfall. Das Gerät schaltet sich automatisch aus, wenn die Innentemperatur den sicheren Grenzwert überschreitet.

Wo finde ich Ersatzteile oder Service?

Kontaktieren Sie den Gorenje-Kundendienst oder ein autorisiertes Service-Center. Verwenden Sie Originalteile für Reparaturen, um Sicherheit und Leistung zu erhalten.

BEDIENUNGSANLEITUNG GBK200RN GORENJE

Gebrauchsanweisung 7

Sehr geehrter Kunde, wir danken Ihnen für den Kauf unseres Erzeugnisses.

WIR BITTEN SIE, DIE GEBRAUCHSANWEISUNGEN GENAU ZU LESEN, BEVOR SIE DEN WARMWASSERBEREITER EINBAUEN UND IN BETRIEB NEHMEN.

DIESES GERÄT IST NICHT FÜR DIE NUTZUNG DURCH PERSONEN (EINSCHLIEßLICH KINDER) MIT EINGESCHRÄNKTER KÖRPERLICHER, SENSORISCHER ODER GEISTIGER FÄHIGKEITEN ODER MANGELNDER ERFAHRUNG UND KENNTNISSE GEEIGNET, SOFERN SIE NICHT VON EINER FÜR IHRE SICHERHEIT VERANTWORTLICHEN PERSON BEAUFSICHTIGT ODER IN DIE BENUTZUNG DES GERÄTS EINGEWIESEN WURDEN.

KINDER SOLLTEN BEAUFSICHTIGT WERDEN, UM SICHERZUSTELLEN, DASS SIE NICHT MIT DEM GERÄT SPIELEN.

Die Herstellung des Warmwasserbereiters erfolgte im Einklang mit den gültigen Normen. Das Gerät wurde einer ordnungsgemäßen Prüfung unterzogen und mit einem Sicherheitsnachweis und einem Zertifikat über elektromagnetische Kompatibilität versehen. Seine grundlegenden technischen Eigenschaften sind auf dem Typenschild angegeben, das zwischen den beiden Anschlussrohren angebracht ist. Den Warmwasserbereiter darf nur ein dafür befähigter Fachmann an das Wasser- und Elektronetz anschließen. Eingriffe in das Innere wegen Reparatur, Entkalkung oder Kontrolle bzw. Austausch der Antikorrosions-Schutzanode darf nur der bevollmächtigte Kundendienst ausführen.

MONTAGE

Den Warmwasserbereiter montieren Sie möglichst nahe der Entnahmestelle. Das Gerät wird mittels zwei Wandschrauben mit einem Nenndurchmesser von mindestens 8 mm an der Wand befestigt. Wände und Decken mit schlechter Tragfähigkeit sind an der für den Warmwasserbereiter vorgesehenen Stelle entsprechend zu verstärken. Die Warmwasserbereiter GBK dürfen Sie nur vertikal an der Wand befestigen, die Warmwasserbereiter GBL 50 und GBL 80 nur horizontal an der Decke. Die Befestigung an der Wand oder auf dem Boden ist nicht richtig, denn die Warmwasserbereiter können beschädigt werden.

TECHNISCHE EIGENSCHAFTEN DES WARMWASSERBEREITERS

Typ	GBL 50 GB	80 GBK 80 L	D GBK 100 L/D G	BK 120 L/D GBK	150 L/D GBK 200 L/D
Model	GBL 50 N	GBL 80 N	GBK 80 LN/RN	GBK 100 LN/RN	GBK 120 LN/RN	GBK 150 LN/RN	GBK 200 LN/RN
Volumen [I]	50	80	80	100	120	150	200
Nenndruck [MPa]	0,6
Gewicht/gefüllt mit Wasser [kg]	27/77	33/113	51/131	56/156	62/182	72/222	90/290
Korrosionsschutz des Behälters	Emailliert & Magnesiumschutzanode
Leistungsaufnahme [W]	2000
Anschlußspannung [V~]	230
Schutzklasse	I
Schutzstufe	IP 25
Aufwärmungszeit bis 75°C1) [h]	155	305	305	355	435	545	740
Mischwassermenge bei 40°C [I]	80	117	151	189	226	276	360
Bereitschaftsstromverbrauch[kWh/24h]	1,20	1,46	1,39	1,58	1,77	2,05	2,50

1) Zeit der Erwärmung der gesamten Wassermenge des Warmwasserbereiters mit elektrischem Heizgerät bei einer Eintrittstemperatur des kalten Wassers aus der Wasserleitung von 15°C.

2) Energieverbrauch bei der Erhaltung einer konstanten Wassertemperatur im Warmwasserbereiter von 65°C und bei einer Umgebungstemperatur von 20°C, gemessen nach DIN 44532.

TECHNISCHE EIGENSCHAFTEN DES WARMWASSERBEREITERS

		GBK 80 L/D	GBK100 L/D	GBK 120 L/D	GBK 150 L/D	GBK 200 L/D
Nenndruck	[MPa]	0,6
Maximale Eintrittstemperatur des Heizmediums	[°C]	85
Fläche des Wärmetauschers	[m2]	0,72	0,88
Leistung des Wärmetauschers3)	[W]	14400	17600

3) Heizmedium: Eintrittstemperatur 70°C, Durchfluss 3000 l/h.

Sanitärwasser: Eintrittstemperatur 10°C, Austrittstemperatur 45°C, Durchfluss 437 l/h.

	GBL 50 G	BL 80 GBK 8	0 GBK 100 GB	BK 120 GBK	150 GBK 200
A 58	3 803 803 9	48 1103 13	8 1510
B 18	7 207 207 2	202 207 222	430
C 14	5 345 565 7	15 865 106	5 1050
D			340	416	416	416	416

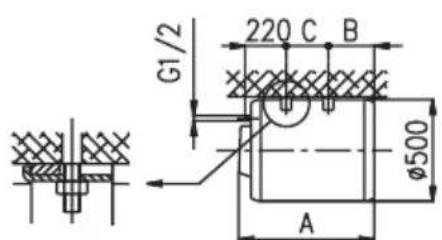

Anschluss- und Montagemaße (mm). GBK 80 - 200

GBL 50-80

ANSCHLUSS AN DAS WASSERLEITUNGSNETZ

Die Zu- und Ableitung des Wassers sind an den Rohren des Warmwasserbereiters farblich gekennzeichnet. Die Zuleitung des kalten Wassers ist blau, die Ableitung des warmen Wassers rot markiert. Sie können den Warmwasserbereiter auf zwei Arten an das Wasserleitungsnetz anschließen.

Das geschlossene Drucksystem des Anschlusses ermöglicht die Wasserentnahme an mehreren Entnahmestellen, das druckfreie System erlaubt jedoch nur eine Entnahmestelle. Je nach Anschlusssystem müssen Sie auch entsprechende Mischbatterien anschaffen.

Bei offenem, druckfreiem System muss vor dem Warmwasserbereiter ein Sicherheitsventil eingebaut werden, das verhindert, dass Wasser aus dem Innenbehälter ausfließt, wenn das Wasser im Netz ausfällt. Bei diesem Anschlusssystem müssen Sie eine Durchfluss-Mischbatterie verwenden. Im Warmwasserbereiter vergrößert sich der Wasserinhalt beim Aufheizen, was das Tropfen aus dem Rohr der Mischbatterie verursacht. Durch starkes Anziehen des Griffs an der Mischbatterie können Sie das Tropfen nicht verhindern, sondern nur die Mischbatterie beschädigen. Bei geschlossenem Drucksystem des Anschlusses müssen Sie an den Entnahmestellen Druck-Mischbatterien verwenden. Für einen sicheren Betrieb ist unbedingt ein Sicherheitsventil am Zulaufrohr oder eine Sicherheitsgruppe einzubauen, die einen Druckanstieg von mehr als 0,1 MPa über dem Nenndruck im Kessel verhindert. Das Abflussrohr, das unter dem Ablauf des Sicherheitsventils angebracht wird, ist senkrecht nach unten und in frostfreier Umgebung zu verlegen.

Wenn es aufgrund einer unsachgemäß ausgeführten Installation keine Möglichkeit gibt, das tropfende Wasser aus dem Rückschlagventil in den Ablauf zu leiten, kann das Tröpfeln vermieden werden, indem ein Ausdehnungsgefäß mit einem Volumen von 3 Litern am Zulaufrohr des Warmwasserbereiters eingebaut wird. Um eine einwandfreie Funktion des Rückschlagventils zu gewährleisten, müssen regelmäßige Prüfungen alle vierzehn Tage durchgeführt werden. Bei der Prüfung ist durch Betätigen des Hebels oder Lösen der Ventilmutter (je nach Ventiltyp) der Auslauf des Rückschlagventils zu öffnen. Dabei muss Wasser aus der Auslaufdüse austreten, um die Fehlerfreiheit des Ventils nachzuweisen.

Zwischen dem Warmwasserbereiter und dem Sicherheitsventil dürfen Sie kein Absperrventil einbauen, da Sie dadurch die Wirkung des Rückschlag-Sicherheitsventils verhindern.

Sie können den Warmwasserbereiter ohne Reduzierventil an das Wasserleitungsnetz anschließen, wenn der Druck im Netz niedriger als 0,5 MPa ist. Wenn der Druck 1,0 MPa übersteigt, müssen Sie nacheinander zwei Reduzierventile einbauen. Vor dem elektrischen Anschluss müssen Sie den Warmwasserbereiter unbedingt zuerst mit Wasser füllen. Bei der ersten Füllung öffnen Sie den Warmwasserhahn an der Mischbatterie. Der Warmwasserbereiter ist gefüllt, wenn das Wasser durch das Ausflussrohr der Mischbatterie fließt.

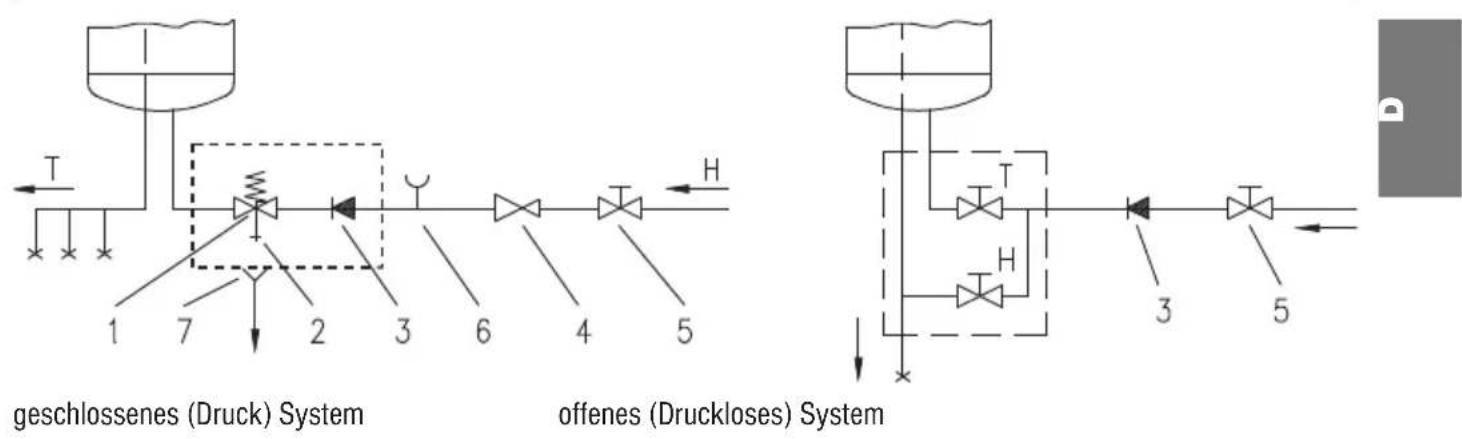

Legende:

1 - Sicherheitsventil 2 - Testventil 3 - Sperrventil 4 - Reduzierdruckventil 5 - Sperrventil 6 - Testansatzstück 7 - Trichter mit dem Anschluss an den Ablauf H - Kaltwasser T - Warmwasser

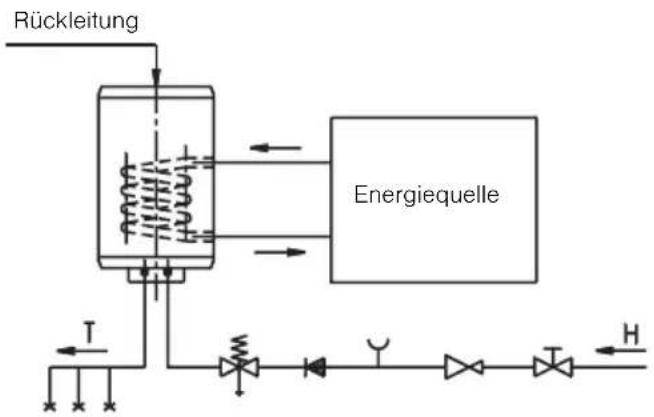

Der kombinierte Warmwasserbereiter GBK funktioniert gleich wie der elektrische Warmwasserbereiter GB, er hat nur noch einen zusätzlich eingebauten Wärmetauscher für das Aufheizen des Sanitärwassers mit anderen Energiequellen (z.B. Zentralheizung, Sonnenkollektor oder Wärmepumpe). Die Systeme mit elektrischem Heizgerät und mit dem Wärmetauscher können gleichzeitig selbständig funktionieren. Den kombinierten Warmwasserbereiter schließen Sie an die Wasserleitung auf gleiche Weise an wie den Warmwasserbereiter GB, außerdem schließen Sie ihn noch an die zusätzliche Energiequelle an. Der Eintritt des Heizmediums in den Wärmetauscher ist mit roter Farbe, der Austritt mit blauer Farbe gekennzeichnet.

Sie können die Warmwasserbereiter GBK auch an die Warmwasserrücklaufleitung anschließen. Diese Rücklaufleitung ermöglicht es, dass alle Entnahmestellen auch gleich das warme Wasser zur Verfügung haben. Der Anschluss der Rücklaufleitung ist auf der oberen Seite des Warmwasserspeichers. Sie müssen dazu auf der Oberseite den Deckel entfernen und den darunterliegenden Dichtungszapfen losdrehen. Die Elemente der Rücklaufleitung können Sie bei den beauftragten Verkäufern unserer Produkte zusätzlich bestellen.

ANSCHLUSS AN DAS ELEKTRONETZ

Vor dem Anschluss an das Elektronetz ist in den Warmwasserbereiter das Anschlusskabel einzubauen. Den Kunststoffdeckel, unter dem die elektrischen Anschlüsse liegen, entfernen Sie, indem Sie die auf ihm angebrachte Platte lösen. Schieben Sie dazu vorsichtig einen Schraubenzieher zwischen Kunststoffdeckel und Platte, zuerst am Thermostatknopf und dann auf der gegenüberliegenden Seite. Sobald die Platte auf beiden Seiten losgemacht ist, können Sie sie mit der Hand herausziehen. Um den Schutzdeckel wegnehmen zu können, müssen Sie noch den Thermostatknopf entfernen und die beiden Befestigungsschrauben losdrehen. Der Schutzdeckel wird in umgekehrter Reihenfolge wieder montiert.

Der Anschluss des Warmwasserbereiters an das Elektronetz ist nach Normen für elektrische Leitungen auszuführen. Weil der Warmwasserbereiter nicht mit dem Element für eine Dauertrennung vom Elektronetz versehen ist, ist in die Kabelverbindung zwischen ihm und der Dauerleitung einen Schalter einzubauen, der beide Pole unterbricht und zwischen den offenen Kontakten den minimalen Abstand von 3 mm hat.

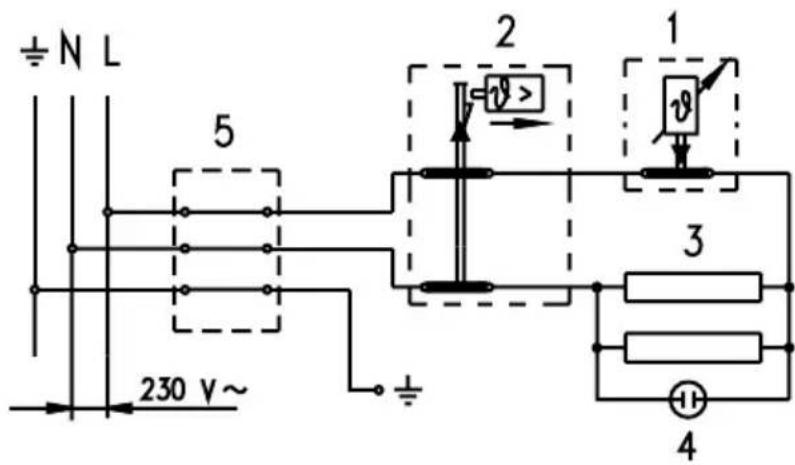

Legende:

1 - Thermostat 2 - Bimetallsicherung 3 - Heizgerät (2 x 1000 W) 4 - Kontrolleuchte 5 - Anschlussklemme L - Phasenleiter N - Neutraler Leiter 1/2 - Schutzleiter

VORSICHT: Vor jedem Eingriff in den Warmwasserbereiter müssen Sie den Strom ausschalten!

VERWENDUNG UND INSTANDHALTUNG

Nach dem Anschluss an das Wasserleitungs- und Elektronetz ist der Warmwasserbereiter für den Betrieb vorbereitet. Mit dem Drehen des Knopfes an dem Thermostat, der sich an der vorderen Seite des Schutzdeckels befindet, wählen Sie die Wassertemperatur zwischen 25°C und 75°C. Wir empfehlen die Knopfeinstellung auf die Position "E". Diese Einstellung ist die sparsamste; hier ist die Wassertemperatur ungefähr 55°C, das Ausscheiden des Wassersteines und der Wärmeverlust aber werden niedriger sein als bei der Einstellung einer höheren Temperatur.

Das Funktionieren des elektrischen Heizkörpers wird an der Kontrollleuchte angezeigt. Der Warmwasserbereiter hat außen auch ein Thermometer angebracht, das die Wassertemperatur zeigt. Wenn Sie den Warmwasserbereiter längere Zeit nicht zu gebrauchen gedenken, schützen Sie den Inhalt vor Frost, so dass Sie den elektrischen Strom nicht ausschalten, sondern den Thermostatknopf auf "*" einstellen. Bei dieser Einstellung wird die Wassertemperatur im Warmwasserbereiter bei ungefähr 10°C gehalten. Wenn Sie den Warmwasserbereiter aus dem Elektronetz ausschalten, müssen Sie das Wasser wegen Frostgefahr auslassen.

Bevor das Wasser aus dem Gerät abgelassen wird, ist unbedingt der elektrische Strom abzuschalten. Danach kann der Warmwasserhahn an einer der Mischbatterien, die am Gerät installiert sind, geöffnet werden. Das Wasser wird über das Einlaufrohr abgelassen. Zu diesem Zweck ist empfehlenswert, zwischen Einlaufrohr und Sicherheitsventil ein entsprechendes Auslaufventil oder T-Stück einzusetzen. Wenn dies nicht der Fall ist, kann das Wasser auch direkt über das Sicherheitsventil abgelassen werden, indem der Hebel oder die Schraubenkappe des Sicherheitsventils auf Test-Position gestellt wird. Nach Ablassen des Wassers über das Einlaufrohr bleibt noch etwas Restwasser im Gerät zurück, das durch Abdrehen des Heizflansches abgelassen wird.

Das Äußere des Warmwasserbereiters reinigen Sie mit milder Lösung eines Waschpulvers. Verwenden Sie kein Verdünner oder grobe Reinigungsmittel.

Mit regelmäßigen Kundendienstprüfungen werden fehlerlose Funktion und lange Lebensdauer des Warmwasserbereiters gesichert. Die erste Prüfung soll der bevollmächtigte Kundendienst ungefähr zwei Jahre nach dem Anschluss durchführen. Bei der Prüfung überprüft er die Abnützung der Antikorrosions-Schutzanode und nach Bedarf reinigt er den Wasserstein, der sich mit Hinsicht auf die Qualität, Menge und Temperatur des verbrauchten Wassers im Inneren des Warmwasserbereiters ausscheidet. Der Kundendienst wird Ihnen nach der Prüfung des Warmwasserbereiters mit Hinsicht auf den festgestellten Stand auch das Datum der nächsten Kontrolle empfehlen.

Wir bitten Sie, dass Sie eventuelle Beschädigungen an dem Warmwasserbereiter nicht selbst reparieren, sondern davon den nächsten bevollmächtigten Kundendienst benachrichtigen.
