BEDIENUNGSANLEITUNG OGB120OR GORENJE

Gebrauchsanweisung

Das Gerät kann von Kindern ab 8 Jahren und Personen mit begrenzten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Kenntnis benutzt werden, wenn sie beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die damit verbundenen Gefahren verstehen.

⚠️ Kinder dürfen nicht mit dem Gerät spielen.

⚠️ Kinder dürfen das Gerät nicht reinigen oder warten, es sei denn, sie werden von einer verantwortlichen Person beaufsichtigt.

Die Installation ist gemäß den geltenden Vorschriften und den Anweisungen des Herstellers durchzuführen. Die Installation darf nur von einem qualifizierten Installateur ausgeführt werden.

⚠️ Bei geschlossenem Druckanschlusssystem ist am Zulaufrohr des Warmwasserspeichers unbedingt ein Sicherheitsventil mit einem Nenndruck von 0,6 MPa (6 bar), 0,9 MPa (9 bar) oder 1,0 MPa (10 bar) (siehe Typenschild) anzuschließen, damit der Nenndruck im Kessel nicht um mehr als 0,1 MPa (1 bar) überschritten wird.

⚠️ Wasser kann aus der Auslassöffnung des Sicherheitsventils tropfen; die Auslassöffnung muss daher zur Atmosphäre hin offen sein.

⚠️ Der nach unten gerichtete Auslass des Sicherheitsventils darf nicht in einer Umgebung mit Frostgefahr installiert werden.

⚠️ Um einen störungsfreien Betrieb zu gewährleisten, ist das Sicherheitsventil regelmäßig auf Funktion und Leckage zu prüfen und bei Bedarf zu entkalken.

⚠️ Zwischen dem Warmwasserbereiter und dem Sicherheitsventil darf kein Absperrventil eingebaut werden, da sonst die Funktion des Rückschlagventils beeinträchtigt wird!

⚠️ Bevor Sie den Warmwasserbereiter an das Stromnetz anschließen, muss er unbedingt mit Wasser gefüllt werden!

⚠️ Der Warmwasserbereiter ist mit einer zusätzlichen Thermosicherung ausgestattet. Bei Ausfall des Arbeitsthermostats kann die Wassertemperatur im Warmwasserbereiter gemäß den Sicherheitsnormen bis zu 130 °C ansteigen.

Bei der Installation der Wasserleitungen sind daher mögliche Temperaturüberlastungen unbedingt zu berücksichtigen.

⚠️ Wenn Sie den Warmwasserbereiter vom Stromnetz trennen, müssen Sie bei Frostgefahr das Wasser aus dem Kessel ablassen. Das Wasser ist über das Zulaufrohr des Kessels abzulassen. Es ist empfehlenswert, zu diesem Zweck ein T-Stück mit Ablassventil zwischen Sicherheitsventil und Zulaufrohr einzubauen. ⚠️ Bitte versuchen Sie nicht, eventuelle Störungen am Gerät selbst zu beheben; wenden Sie sich stattdessen an den nächsten autorisierten Kundendienst.

Unsere Produkte bestehen aus umwelt- und gesundheitsfreundlichen Komponenten. Die entsprechende Bauweise ermöglicht, dass die Produkte am Ende ihrer Lebensdauer einfach demontiert und recycelt werden können.

Durch die Rezyklierung der Materialien werden die Menge der Abfälle und

der Bedarf an der Produktion der Grundstoffe (z.B. Metalle) mit enormem

Energieverbrauch und erheblicher Emission der Schadstoffe vermindert.

Folglich werden auch die natürlichen Ressourcen bewahrt, denn die Abfallteile aus Kunststoff und Metall können in den verschiedenen Produktionsverfahren wieder verwendet werden.

Für mehr Informationen über das System der Abfallbeseitigung fragen Sie Ihr Zentrum zur Entsorgung von Abfällen oder den Verkäufer, bei welchem Sie das Produkt gekauft haben.

Sehr geehrter Kunde, wir danken Ihnen, dass Sie unser Produkt erworben haben.

Bitte lesen Sie diese Gebrauchsanweisung aufmerksam durch, bevor Sie den Warmwasserbereiter installieren und in Betrieb nehmen.

Der Warmwasserbereiter ist im Einklang mit den gültigen Standards hergestellt und amtlich getestet worden. Ebenso wurde auch das Sicherheitszertifikat und das Zertifikat EMV (elektromagnetische Verträglichkeit) ausgestellt. Die technischen Eigenschaften sind auf dem Typenschild angegeben, welches sich am Boden des Kessels in der Nähe der Anschlussrohre befindet. Der Warmwasserbereiter darf nur von einem Fachmann an die Wasserleitung und an das Stromnetz angeschlossen werden. Die Eingriffe ins Geräteinnere aufgrund einer Reparatur oder der Kalkbeseitigung sowie auch wegen der Prüfung oder des Austausches der Antikorrosions-Schutzanode dürfen nur vom bevollmächtigten Kundendienst erfolgen.

INSTALLATION

Der Warmwasserbereiter ist möglichst nahe an Abnahmestellen zu installieren. Bei der Installation in einem Raum mit Badewanne oder Dusche sind unbedingt die Anforderungen des Standards IEC 60364-7-701 (VDE 0100, Teil 701) zu beachten. Er ist mittels Wandschrauben mit Nominaldurchmesser von mindestens 8 mm an der Wand zu befestigen. Eine Wand mit schlechter Tragfähigkeit muss an der Befestigungsstelle verstärkt werden. Er darf nur in senkrechter Position befestigt werden.

Wegen der eventuellen späteren Serviceeingriffen empfehlen wir die Montage des Warmwasserbereiters nach Einbaudimensionen (Siehe Abb. 1).

A B C G
OGB 30 E5	510	310	235	180
OGB 50 E5	610	400	240	260
OGB 80 E5	830	600	260	360
OGB 100 E5	975	750	255	510
OGB 120 E5	1130	900	260	510
OGB 150 E5	1345	1100	275	510

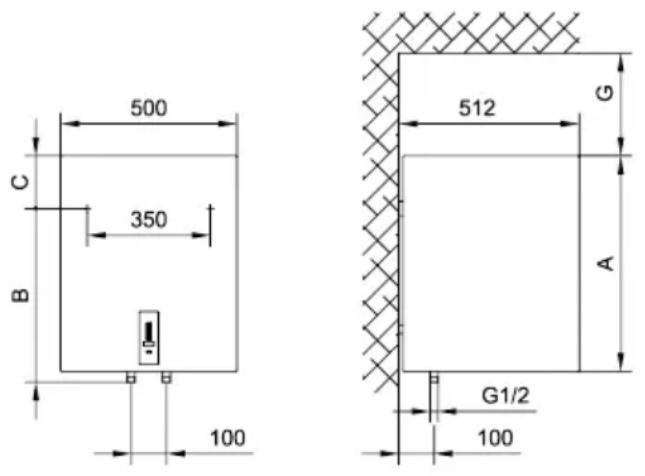

Anschluss- und Montagedimensionen des Warmwasserbereiters [mm] Abb. 1: Senkrechte Montage an die Wand

WASSERANSCHLUSS

Die Wasserinstallation muss gemäß DIN1988 durchgeführt werden. Die Anschlüsse des Warmwasserspeichers sind farblich gekennzeichnet, der Kaltwasserzulauf ist blau und der Warmwasserzulauf ist rot gekennzeichnet.

Der Anschluss des Warmwasserbereiters kann auf zweierlei Arten erfolgen. Das geschlossene System (druckfestes System) des Anschlusses ermöglicht die Wasserabnahme an mehreren Abnahmestellen, während das offene System (druckloses System) nur eine Abnahmestelle ermöglicht. Je nach ausgewähltem System sind auch entsprechende Mischbatterien zu installieren.

Bei einem geschlossenen System (druckfestes System) des Anschlusses (Abb. 2) müssen an den Abnahmestellen Druckmischbatterien verwendet werden. Am Zulaufstutzen ist wegen der Funktionssicherheit unbedingt ein Sicherheitsventil oder eine Sicherheitsgruppe einzubauen, die das Erhöhen des Drucks im Kessel um mehr als 0,1 MPa (1 bar) über den Nominalwert verhindert.

Die Auslassdüse am Sicherheitsventil muss unbedingt über einen Auslass für den Luftdruck verfügen. Bei der Aufheizung des Wassers wird der Druck im Kessel erhöht, bis er den am Sicherheitsventil eingestellten Wert erreicht. Da die Rückleitung des Wassers in die Wasserleitung verhindert ist, kann es zum Abtropfen des

Wassers aus der Auslassöffnung des Sicherheitsventils kommen. Das abtropfende Wasser kann durch den Auffangansatz, den Sie unter dem Sicherheitsventil anbringen, in den Ablauf abgeleitet werden. Das Ablaufrohr unter dem Auslass des Sicherheitsventils muss in der Richtung gerade nach unten und in einer frostfreien Umgebung angebracht werden.

Das Abtropfen aus dem Sicherheitsventil kann verhindert werden, und zwar montieren Sie das Ausdehnungsgefäß mit mindestens 5 % Volumen des Warmwasserbereiters auf das Zuflussrohr des Warmwasserbereiters.

Um einen störungsfreien Betrieb zu gewährleisten, ist das Sicherheitsventil regelmäßig auf Funktion und Leckage zu überprüfen und bei Bedarf ist der Kalk zu entfernen.

Bei einer Prüfung ist durch Verschiebung des Hebels oder durch Lösen der Ventilmutter (je nach Ventiltyp) der Auslauf aus dem Sicherheitsventil zu öffnen. Dabei muss aus der Auslaufdüse des Ventils das Wasser ausfließen, was die einwandfreie Funktion des Ventils bestätigt.

Bei einem offenen System (druckloses System) (Abb. 3) muss am Wasserzulauf des Warmwasserbereiters ein Rückschlagventil eingebaut werden, welches das Auslaufen des Wassers aus dem Kessel verhindert, wenn kein Wasser in der Wasserleitung vorhanden ist. In diesem System des Anschlusses darf nur eine Überlaufmischbatterie eingebaut werden. Wird das im Gerät befindliche Wasser erwärmt, so dehnt sich dessen Volumen aus. Dies hat zur Folge, dass das Auslaufrohr der Armatur zu tropfen beginnt. Starkes Festdrehen der Armatur kann bzw. darf dieses Ausdehnen und Tropfen nicht verhindern, sondern führt möglicherweise zu einer Beschädigung der Armatur.

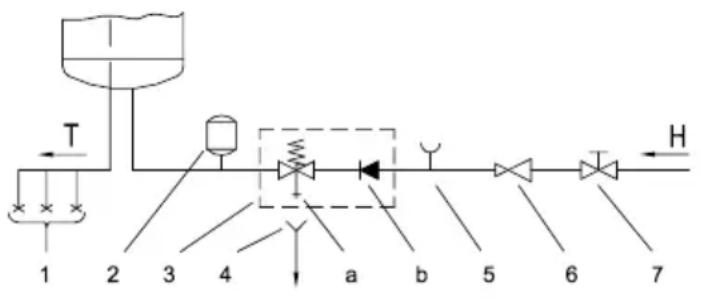

Abb. 2: Geschlossenes System (druckfestes System)

Abb. 3: Offenes System (druckloses System)

Legende:

1 - Druckmischbatterien

2 - Expansionsgefäß

3 - Sicherheitsventil

a - Ablaufrohr

b - Rückflussstopp

4 - Ablaufsiphon

5 - Prüfstutzen

6 - Druckminderer

7 - Absperrventil

8 - Rückflussstopp

9 - Niederdruck-Mischbatterie

H - Kaltwasser

T - Warmwasser

Zwischen dem Warmwasserbereiter und dem Sicherheitsventil darf kein Absperrventil eingebaut werden, da sonst die Funktion des Rückschlagventils verhindert ist!

Der Warmwasserbereiter kann an die Haushaltswasserleitung ohne Reduzierventil angeschlossen werden, wenn der Druck in der Leitung niedriger als der Nenndruck

ist. Falls der Druck in der Leitung über dem Nenndruck liegt, ist unbedingt ein Reduzierventil einzubauen.

Bevor Sie das Gerät an das Stromnetz anschließen, ist es unbedingt mit Wasser zu füllen. Bei erster Befüllung ist der Warmwasserhebel an der Mischbatterie zu öffnen.

Der Warmwasserbereiter ist voll, wenn das Wasser durch das Ausflussrohr der Mischbatterie ausfliest.

ELEKTRISCHER ANSCHLUSS

Vor dem Anschluss an das Stromnetz muss ein angemessenes Anschlusskabel von minimalem Durchschnitt von 1,5 mm² (H05VV-F 3G 1,5 mm²) eingebaut werden. Vorher ist der Schutzdeckel zu beseitigen.

Die elektrische Installation muss gemäß den nationalen Vorschriften für Installationen mit einer Vorrichtung zur Trennung von allen Polen ausgestattet werden.

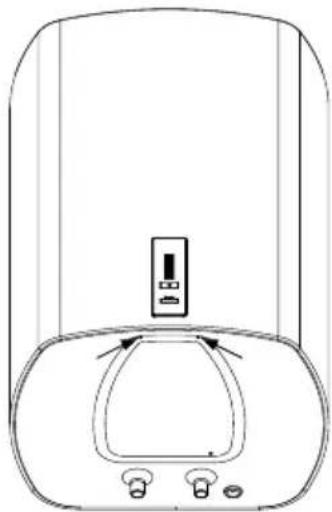

Abb. 4: Entfernen der Schutzabdeckung

Legende:

1 - Anschlussklemme 2 - 2-polige Bimetall-Sicherung 3 - Elektronischer Regler 4 - Heizkörper (3 x 700 W oder 2 x 1000 W) 5 - Temperaturfühler

L - Phasenleiter

N - Neutralleiter

± - Schutzleiter

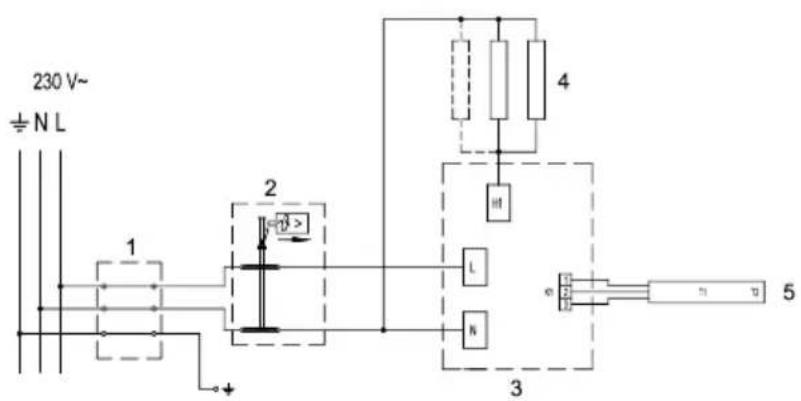

Abb. 5: Elektrischer Schaltplan

HINWEIS: Vor jedem Eingriff ist der Warmwasserspeicher spannungsfrei zu schalten! Dies darf nur von einem qualifizierten Fachmann ausgeführt werden!

GEBRAUCH DES WARMWASSERBEREITERS

Nach dem Anschluss an die Wasserleitung und an das Stromnetz ist der Warmwasserbereiter zum Gebrauch bereit. Beim Anschluss an die Netzspannung befindet sich der Warmwasserbereiter im Standby-Zustand, in dem das Wasser auf einer Temperatur von 10 °C gehalten wird. Die Abbildung zeigt ein Modell eines elektronischen Reglers. Da die Warmwasserbereiter, für die diese Anleitungen gelten, über verschiedene Einrichtungen verfügen, sind möglicherweise auch Beschreibungen von Funktionen und Einrichtungen enthalten, die in Ihrem Gerät nicht vorhanden sind.

Legende:

1 - Anzeige der eingestellten/Ist-Temperatur des Wassers im Warmwasserbereiter, Fehlersignalisierung 2 - Taste On/Off, Einstellung der Temperatur 3 - Anzeige des Heizkörperbetriebs (nur bei Modellen "EcoBase"); - Anzeige des Betriebs der Funktion "SMART" (nur bei Modellen "EcoSmart") 4 - Taste EIN-/Ausschaltung der Funktion "SMART" (nur bei den Modellen "EcoSmart") 5 - Modell "EcoBase" oder "EcoSmart"

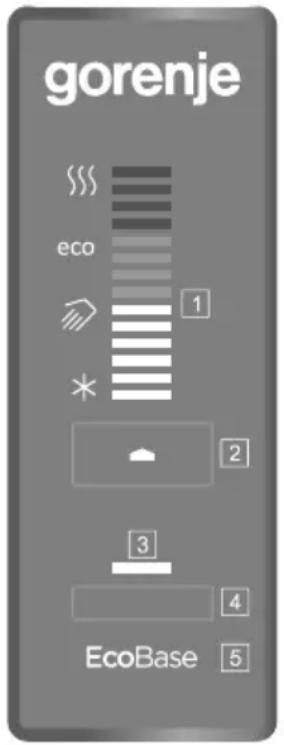

Abb. 6: Bedienfeld

Der Warmwasserbereiter mit elektronischem Regler "EcoBase" ermöglicht die Einstellung und Anzeige der Wassertemperatur sowie die Fehlerdiagnose. Der Warmwasserbereiter mit dem Regler "EcoSmart" bietet zusätzlich zu den Funktionen von "EcoBase" die Smart-Betriebsart, in der der Verbrauch elektrischer Energie reduziert wird.

Ein- / Ausschaltung der Warmwasserbereiters

Die Ausschaltung erfolgt durch längeres Drücken (3 s) der Taste 2. Durch erneutes längeres Drücken (3 s) der Taste 4 ist der Warmwasserbereiter im Zustand Standby.

Funktionieren des Warmwasserbereiters – manuelle Einstellung

Drücken Sie die Taste, bis die gewünschte Temperatur erreicht wird (voreingestellte Temperatur ist 57 °C).

* - Frostschutz, Temperatur beträgt ca. 10 °C. - Temperatur des Wassers ca. 35 °C. eco - Temperatur des Wassers ca. 57 °C. §§§ - Temperatur des Wassers ca. 75 °C.

Nachdem das maximale Temperaturniveau erreicht wird "\\\$", gehen Sie beim nächsten Drücken der Taste ☐ zurück zum Anfang " ". Wir empfehlen die

Einstellung auf die Position "eco". Diese Einstellung gewährleistet den maximal sparsamsten Betrieb; die Temperatur des Wassers beträgt ca. 57 °C, die Kalkbildung und Wärmeverluste sind geringer als bei höheren Temperaturen.

Die rote Kontrollleuchte 3 (nur bei Modellen "EcoBase") zeigt den Betrieb des Warmwasserbereiters an. Sie leuchtet, bis die eingestellte Temperatur des Wassers im Kessel erreicht wird oder bis zum vorgesehenen Ausschalten. Die Temperatur des Wassers im Kessel erscheint auf der Anzeige 1.

Sollten Sie den Warmwasserbereiter für längere Zeit nicht benutzen, stellen Sie die Temperatur des Wassers im Kessel auf die Position "*", d.h. die Temperatur bleibt auf 10 °C erhalten.

Betrieb des Warmwasserbereiters in "EcoSmart" (nur bei Modellen

"EcoSmart")

Diese Betriebsart eignet sich vor allem bei ziemlich regulären Gewohnheiten bezüglich des Warmwasserverbrauchs (Beispiel: Duschen jeden Tag fast immer zum gleichen Zeitpunkt). Für die Betriebsart "EcoSmart" aktivieren Sie die Aufnahme. Während der Aufnahme werden Ihre Gewohnheiten vom elektronischen Regler gespeichert und sie werden nach beendeter Aufnahme beim Erwärmen des Wassers berücksichtigt. Die Aufnahme dauert 7 Tage. Die Betriebsart "EcoSmart" reduziert den Verbrauch der elektrischen Energie.

• Durch Betätigung der Taste 4 aktivieren Sie die Aufnahme Ihrer Gewohnheiten. Während der Zeit der Aufnahme blinkt die grüne Kontrollleuchte 3. Nach 7 Tagen wird die Aufnahme beendet und die aufgenommene Betriebsart wird automatisch ausgeführt. Während des Betriebes "EcoSmart" des Warmwasserbereiters leuchtet die grüne Kontrollleuchte 3.
• Durch erneutes Drücken der Taste wird die Aufnahme oder die Funktion "EcoSmart" abgeschaltet. Der Warmwasserbereiter kehrt in die Grundbetriebsart zurück. Das Wasser wird nach eingestellter Temperatur erwärmt.
• Die Funktion "EcoSmart" können Sie durch Betätigung der Taste 4 erneut aktivieren. Falls die Betriebsart bereits aufgenommen wurde (die Aufnahme wurde nicht unterbrochen), wird sie ausgeführt. Die grüne Kontrollleuchte leuchtet. Wenn die Aufnahme unterbrochen wurde, beginnt die neue 7-tägige Aufnahme. Die grüne Kontrollleuchte 3 leuchtet.
• Falls die Betriebsart bereits im elektronischen Regler gespeichert ist, aber der übliche Warmwasserverbrauch verändert wird, ist eine neue Aufnahme zu aktivieren. Dazu betätigen Sie die Taste für längere Zeit. Die Aufnahme dauert die nächsten 7 Tage.

Antilegionellenfunktion

Erreicht das Wasser in 14 Tagen keine Temperatur von 65 °C, schaltet die Antilegionellenfunktion ein und das Wasser im Warmwasserbereiter wird auf 70 °C

erhitzt; diese Temperatur wird 120 Minuten aufrechterhalten.

Anzeige der Fehler

Erscheint auf der Anzeige ein Fehler, beginnen die Kontrollleuchten zu blinken.

Fehler	Beschreibung	Signalisierung	Lösung
E1 Fehlerhafter Temperaturfühler		Wiederholtes 2x schnelles Blinken der Kontrollleuchte auf der Anzeige1	Kontaktieren Si eden Kundendienst (Warmwasserbereiter funktioniert nicht).
E5 Überhitzung (Temperatur >90 °C)		Wiederholtes 3x schnelles Blinker der Kontrollleuchte auf der Anzeige1	Der Fehler wird automatisch gelöscht, wenn die Temperatur unter den eingestellten Wert fällt. Soll der Fehler wiederholt auftretten, kontaktieren Sie bitte den Kundendienst.
E44 Trockene Einschaltung		Wiederholtes 4x schnelles Blinken der Kontrolllampe auf der Anzeige1	Füllen Sie den Warmwasserbereiter mit Wasser. Der Fehler wird gelöscht, wenn Sie den Warmwasserbereiter ausschalten oder die Taste23 s gedrückt halten.

Entleeren des Warmwasserbereiters

Sollten Sie den Warmwasserbereiter vom Stromnetz trennen, so müssen Sie bei Frostgefahr das Wasser aus dem Kessel entleeren. Das Wasser fließt aus dem Kessel durch das Zuflussrohr des Warmwasserbereiters heraus. Es ist sinnvoll, zu diesem Zweck ein T-Stück mit dem Auslassventil zwischen dem Sicherheitsventil und dem Zuflussrohr einzubauen. Bevor Sie den Warmwasserbereiter entleeren, ist er vom Stromnetz abzutrennen, der Warmwasserhahn an der angeschlossenen Mischbatterie zu öffnen und das Warmwasser abfließen zu lassen. Wenn das Wasser im Warmwasserbereiter abkühlt, wird das Ventil für den Kaltwasserzufluss geschlossen und das flexible Rohr am Warmwasserablass des Warmwasserbereiters abgewickelt. Der Warmwasserbereiter kann jetzt durch das Ablassventil am Zuflussrohr entleert werden. Nach dem Entleeren des Wassers durch das Zuflussrohr bleibt im Gerät noch ein wenig Wasser. Beim nächsten Befüllen des Warmwasserbereiters mit Wasser öffnen Sie den Warmwasserhahn an der Mischbatterie und lassen Sie das Wasser mindestens 2 Minuten durch das Ablassrohr der Mischbatterie fließen (der Wasserstrahl soll gleichmäßig, mittelstark und nicht dicker als ein Bleistift sein).

WARTUNG

Die Außenseite des Warmwasserbereiters reinigen Sie mit einem weichen Tuch und einer milden, für glatte lackierte Oberflächen geeigneten Waschmittellösung.

Verwenden Sie keine alkoholhaltigen oder groben Reinigungsmittel.

Durch die regelmäßigen Servicekontrollen werden einwandfreie Funktion und eine lange Lebensdauer des Warmwasserbereiters gewährleistet. Die

Durchrostungsgarantie des Kessels gilt nur bei vorgeschriebenen regelmäßigen Prüfungen der Antikorrosions-Schutzanode auf Abnutzung. Die Zeit zwischen den einzelnen regelmäßigen Prüfungen darf nicht länger sein als in der Garantieerklärung festgelegt wird. Die Prüfungen sind von einem autorisierten Servicemann durchzuführen, der die Kontrolle in die Garantieurkunde des Produktes einträgt. Dabei ist die Antikorrosions-Schutzanode auf Abnutzung zu prüfen und nach Bedarf der Kalk zu entfernen, der sich je nach Qualität, Menge und Temperatur des verbrauchten Wassers im Inneren des Warmwasserbereiters bildet. Der Kundendienst wird Ihnen je nach festgestelltem Zustand auch den Termin für die nächste Servicekontrolle empfehlen.

Bitte versuchen Sie nicht, eventuelle Fehler am Gerät selbst zu beheben, sondern wenden Sie sich an den nächsten bevollmächtigten Kundendienst.

TECHNISCHE DATEN

Typ		OGB 30 E5	OGB 50 E5	OGB 80 E5	OGB 100 E5	OGB 120 E5	OGB 150 E5
Volumen	[l]	28,3	48,3	78,0	97,3	118,1	147,1
Mischwassermenge bei 40 °C V40 2)	[l]	-	66	116	137	172	225
Nenndruck	[MPa (bar)]	0,6 (6)
Gewicht / voll	[kg]	21/51	28/78	34/114	39/139	44/164	50/200
Korrosionsschutz des Kessels		emailliert / Mg-Schutzanode
Anschlussleistung	[W]	2100	2000
Zahrl und Leistung der WB	[W]	3 x 700	2 x 1000
Anschlussspannung	[V~]	230
Schutzklasse		I
Schutzart (Schutzstufe)		IP24
Aufwärmezeit von 10 °C bis 65 °C	[h] 0	59	1 38	2 37	3 16	3 55	4 54

Modelle mit Grundregulierung "EcoBase"

Modell		OGB 30 OR	OGB 50 OR	OGB 80 OR	OGB 100 OR	OGB 120 OR	OGB 150 OR
Angegebenes Lastprofil		S	M	M	L	L	XL
Energieeffizienzklasse 1)		B	C	C	C	C	C
Warmwasserbereitungs-Energieeffizienz (ηwh) 1)	[%]	35,3	37,2	36,9	38,1	37,4	38,1
Jährlicher Stromverbrauch 1)	[kWh]	525	1382	1393	2687	2739	4399
Täglicher Stromverbrauch 2)	[kWh]	2,460	6,425	6,490	12,410	12,715	20,322
Temperatureinstellung des Thermostats		"eco"
Wert "smart"		0	0	0	0	0	0

Modelle mit Regulierung "EcoSmart"

Modell		OGB 30 SM	OGB 50 SM	OGB 80 SM	OGB 100 SM	OGB 120 SM	OGB 150 SM
Angegebenes Lastprofil		S	M	M	L	L	XL
Energieeffizienzklasse 1)		A	B	B	C	C	C
Warmwasserbereitungs-Energieeffizienz (ηwh) 1)		38,2	40	40	40	40	40
Jährlicher Stromverbrauch 1)	[kWh]	483	1241	1227	2462	2505	4001
Täglicher Stromverbrauch 2)	[kWh]	2,601	6,424	6,471	12,410	12,715	20,401
Temperatureinstellung des Thermostats		"eco"
Wert "smart" 3)		1	1	1	1	1	1
Wöchentlicher Stromverbrauch mit intelligenter Regelung	[kWh]	12,641	23,119	24,179	47,414	48,914	78,282
Wöchentlicher Stromverbrauch ohne intelligente Regelung	[kWh]	14,755	26,566	28,411	53,133	54,888	88,899

1) Verordnung der Kommission EU 812/2013; EN 50440 2) EN 50440 3) Angaben über die energetische Wirksamkeit und den Energieverbrauch gelten nur bei eingeschalteter Smart-Steuerung.

ÄNDERUNGEN, DIE DIE FUNKTIONALITÄT DES GERÄTES NICHT BEEINTRÄCHTIGEN, BEHALTEN WIR UNS VOR.

Die Gebrauchsanweisungen finden Sie auch auf unseren Webseiten: http://www.gorenje.com.
