WA 7172 - Waschmaschine BOMANN - Kostenlose Bedienungsanleitung

Produkttyp	Freistehende Waschmaschine
Marke	Bomann
Modell	WA 7172
Fassungsvermögen	7.0 kg
Abmessungen (H x B x T)	85.0 x 60.0 x 53.0 cm
Nettogewicht	Ca. 67.0 kg
Nennspannung	220-230 V ~ 50 Hz
Nennleistung	2,200 W
Stromstärke	10 A
Wasserdruck	0.05 - 1.0 MPa
Maximale Schleuderdrehzahl	1,400 U/min

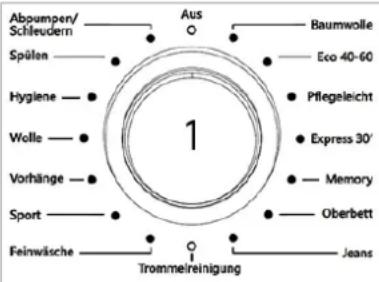

Anzahl der Programme	15 (Baumwolle, Eco 40-60, Synthetik, Express 30', Memory, Daunen, Jeans, Selbstreinigung, Feinwäsche, Sport, Vorhang, Wolle, Allergie, Nur Spülen, Abpumpen/Schleudern)
Temperatureinstellung	Kalt, 20°C, 30°C, 40°C, 50°C, 60°C, 90°C
Startzeitvorwahl	1 - 24 Stunden
Zusatzoptionen	Vorwäsche, Extra Spülen, Einweichen (30/60 min), Spülstopp, Eco
Kindersicherung	Ja (Tastenkombination)
Schaumerkennung	Ja (automatisches Extra-Spülen)
Selbstreinigungsprogramm	Ja (Trommelreinigung / Selbstreinigung)
Energiesparprogramm	Eco 40-60 (entspricht EU-Ökodesign)
Leistungsaufnahme (Aus-Modus)	0.09 W
Leistungsaufnahme (Standby)	0.36 W
Leistungsaufnahme (Startzeitvorwahl)	2.80 W
Geräuschemission (Schleudern)	Variiert mit Schleuderdrehzahl; typischerweise bis 76 dB(A)
Im Lieferumfang enthalten	Zulaufschlauch, Transportsicherungsabdeckungen, Trennwand für Waschmittelfach
Optionales Zubehör	Sicherheitszulaufschlauch (Art.-Nr. 8900 410)

Häufig gestellte Fragen - WA 7172 BOMANN

Was sollte ich vor der ersten Inbetriebnahme tun?

Entfernen Sie alle Transportsicherungsschrauben, installieren Sie die Trennwand für das Waschmittelfach und führen Sie das Programm Selbstreinigung mit Waschmittel, aber ohne Wäsche durch.

Wie entferne ich die Transportsicherungsschrauben?

Verwenden Sie einen Schraubenschlüssel, um die vier Schrauben auf der Rückseite des Geräts zu lösen, und setzen Sie dann die mitgelieferten Transportsicherungsabdeckungen ein.

Warum startet meine Waschmaschine nicht?

Überprüfen Sie, ob die Tür geschlossen ist, die Wasserzufuhr geöffnet ist, das Netzkabel eingesteckt ist und ein Programm ausgewählt ist. Fehlercodes wie F2 weisen auf Probleme mit dem Wasserzulauf hin.

Wie reinige ich die Waschmittelschublade?

Ziehen Sie die Schublade ganz heraus, drücken Sie die Entriegelung, entfernen Sie die Dampfentlüftungsplatte, waschen Sie alle Teile unter fließendem Wasser mit einer weichen Bürste und setzen Sie sie wieder zusammen.

Was bedeutet der Fehlercode F4?

F4 weist auf einen Ablauffehler hin. Überprüfen Sie, ob der Ablaufschlauch geknickt, verstopft oder falsch angeschlossen ist. Reinigen Sie außerdem den Ablaufpumpenfilter.

Wie aktiviere ich die Kindersicherung?

Drücken und halten Sie die Tastenkombination (Temperatur + Schleuderdrehzahl) nach dem Starten eines Programms etwa 3 Sekunden lang. Das Symbol für die Kindersicherung leuchtet auf.

Kann ich Flüssigwaschmittel verwenden?

Ja, klappen Sie den Trennsteg in der Hauptwaschkammer für Flüssigwaschmittel nach unten. Für Pulverwaschmittel klappen Sie ihn nach oben.

Was ist die maximale Beladung für Baumwolle?

Die maximale Beladung für Baumwolle beträgt 7,0 kg. Überladen Sie die Maschine nicht, um ein ordnungsgemäßes Waschen und Schleudern zu gewährleisten.

Wie reinige ich den Ablaufpumpenfilter?

Öffnen Sie die Wartungsklappe unten, stellen Sie eine Auffangschale darunter, drehen Sie den Filterdeckel gegen den Uhrzeigersinn, lassen Sie das Wasser ablaufen, entfernen und reinigen Sie den Filter. Ziehen Sie ihn fest.

Was macht das Programm Eco 40-60?

Es reinigt normal verschmutzte Baumwollwäsche bei 40-60 °C mit reduziertem Energie- und Wasserverbrauch. Es ist das Referenzprogramm für das EU-Energielabel.

BEDIENUNGSANLEITUNG WA 7172 BOMANN

HAUSHALTS- WASCHMASCHINE WA 7172

HOUSEHOLD - WASHING MACHINE

Bedienungsanleitung/Garantie

Instruction Manual

Schnellstartanleitung / Quick Start Guide

! Lesen Sie vor Inbetriebnahme des Gerätes sorgfältig die Sicherheitshinweise und Gebrauchsanweisung!

Geeigneten Standort wählen.Choose a suitable location.	Gerät ausrichten.Align the device.	Transportsicherungen entfernen.Remove the transport locks.
Wasserversorgung anschließen.Connect water supply.	Stromversorgung anschließen.Connect power supply.	Trommel beladen.Load the drum.
Gerätetür schließen.Close device door.	Wasserversorgung öffnen.Open water supply.	Waschmittel einfüllen.Add detergent.
Gerät einschalten.(Modellabhängig)Switch on the device.(depending on model)	Waschbedingungen festlegen.Set washing conditions.	Waschprogramm starten.Start washing programme.

DEUTSCH

Inhalt

Einleitung......Seite 4

Allgemeine Hinweise......Seite 4

Spezielle Sicherheitshinweise für

dieses Gerät......Seite 5

Transport und Verpackung......Seite 7

Geräteausstattung......Seite 7

Installation......Seite 7

Inbetriebnahme / Betrieb......Seite 10

Reinigung und Pflege......Seite 18

Störungsbehebung......Seite 20

Technische Daten......Seite 21

Garantie / Kundenservice......Seite 21

Entsorgung......Seite 23

ENGLISH

Contents

Introduction......Page 24

General Notes......Page 24

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden zu vermeiden:

⚠️ WARNING:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

△ ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

i HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein und Kassenbon gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

i HINWEIS:

• Aufgrund stetiger Produktmodifikationen kann Ihr Gerät von dieser Bedienungsanleitung leicht abweichen; Funktionen und Verwendungsmethoden bleiben unverändert.
• Die Darstellungen in dieser Bedienungsanleitung können vom Originalgerät abweichen.
• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck.

Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.

• Es darf nur in der Art und Weise benutzt werden, wie es in dieser Bedienungsanleitung beschrieben ist. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen.
• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung und Feuchtigkeit fern.
• Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Schalten Sie das Gerät aus, ziehen Sie den Netzstecker (ziehen Sie am Stecker, nicht am Kabel) oder schalten Sie die Sicherung ab, wenn Sie das Gerät nicht benutzen, zur Reinigung, Benutzerwartung oder bei Störung.
• Das Gerät und ggf. das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.
• Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.
• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

⚠️ WARNING:

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

Spezielle Sicherheitshinweise für dieses Gerät

WARNUNG: Heiße Oberfläche! Verbrennungsgefahr!

Während des Betriebs kann die Temperatur der Gerätetrommel sehr hoch sein.

• Dieses Gerät ist dazu bestimmt, im Haushalt und ähnlichen Anwendungen verwendet zu werden wie beispielsweise
• in Personalküchen von Läden, Büros und anderen gewerblichen Bereichen;
• in landwirtschaftlichen Anwesen;
• von Gästen in Hotels, Motels und anderen Wohneinrichtungen;
• in Frühstückspensionen.

- Vor der Inbetriebnahme müssen die Transportsicherungen entfernt werden, anderenfalls kann es zu schwerwiegenden Schäden kommen.

- Das Trockengewicht der Wäsche darf das maximale Fassungsvermögen von 7.0 kg nicht überschreiten.

- Das Gerät ist mit einem neuen Schlauchsatz an die Wasserversorgung anzuschließen; alte Schlauchsätze dürfen nicht wiederverwendet werden.

- Der höchst- / niedrigstzulässige Wassereinlassdruck beträgt 1.0 Mpa / 0.05 Mpa.

- Das Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einem externen Fernwirksystem bestimmt.

- Im Geräteboden befinden sich Lüftungsöffnungen (Modellabhängig), welche z.B. durch Teppichboden nicht verstopft/blockiert werden dürfen. Achten Sie auf freie Luftzirkulation.

• Wird das Gerät im Badezimmer verwendet, ziehen Sie nach Gebrauch den Netzstecker, die Nähe von Wasser stellt eine Gefahr dar. Dies gilt auch, wenn das Gerät ausgeschaltet ist.
• Das Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielen.
• Kinder unter 3 Jahren sollten ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.
• Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.
• Das Gerät muss regelmäßig gereinigt werden. Beachten Sie die Anweisungen, die wir Ihnen im Kapitel „Reinigung und Pflege“ dazu geben.
• Verwenden Sie im Gerät keine brennbaren/explosiven Reinigungsmittel, wie z.B. Reinigungsbenzin.
• Reparieren Sie das Gerät nicht selbst, suchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzka-bel nur vom Hersteller, einem qualifizierten Techniker oder dem Kundendienst durch ein gleichwertiges Kabel ersetzen lassen. Wenn Kabel oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.

Transport und Verpackung

Gerät transportieren

ACHTUNG:

Transportieren Sie das Gerät niemals ohne korrekt angebrachte Transportsicherungen!

Schützen Sie das Gerät während des Transports vor Witterungseinflüssen.

Gerät auspacken

• Nehmen Sie das Gerät aus seiner Verpackung.
• Entfernen Sie sämtliches Verpackungsmaterial, wie Folien, Füllmaterial und Kartonverpackung.
• Überprüfen Sie das Gerät auf eventuelle Transportschäden, um Gefährdungen zu vermeiden.
• Im Schadensfall nehmen Sie das Gerät nicht in Betrieb. Wenden Sie sich an Ihren Händler.

HINWEIS:

Am Gerät können sich noch Staub oder Produktionsreste befinden. Wir empfehlen Ihnen, das Gerät wie unter „Reinigung und Pflege“ beschrieben zu säubern.

Geräteausstattung

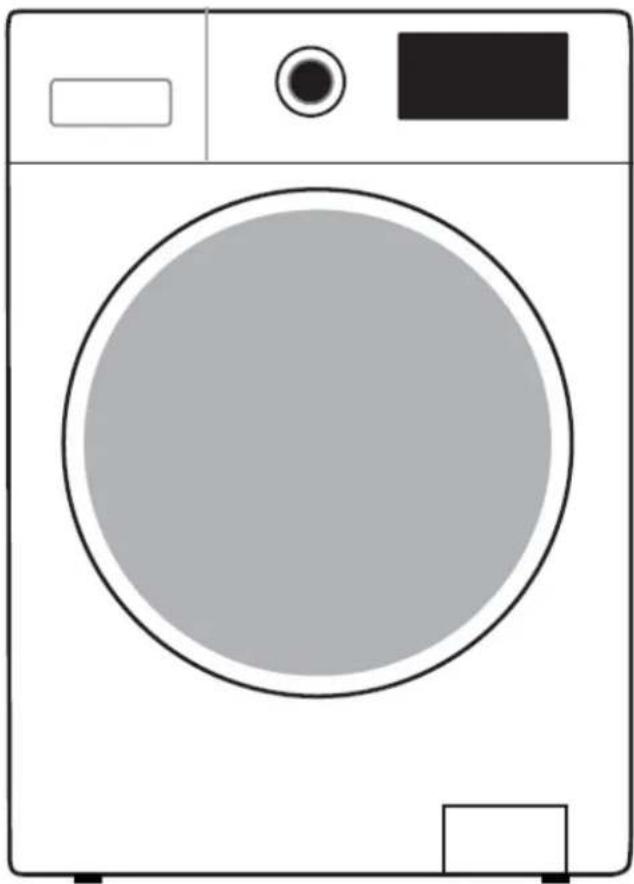

Geräteübersicht

1 Bedienblende

4 Standfüße

2 Gerätetür

5 Waschmittelschublade

3 Wartungsklappe

Lieferumfang

1x Zulaufschlauch, 4x Transportbolzen-Abdeckkappen, 1x Trennwand für Waschmittelschubfach

Installation

WARNUNG:

Bei der Installation darf das Gerät nicht mit dem Netzstrom verbunden sein. Anderenfalls besteht Lebensgefahr, sowie Stromschlaggefahr!

ACHTUNG:

Für einen ordnungsgemäßen Betrieb muss das Gerät fachgerecht angeschlossen werden. Die Daten von Zulauf und Abfluss sowie die elektrischen Anschlusswerte müssen den geforderten Kriterien entsprechen.

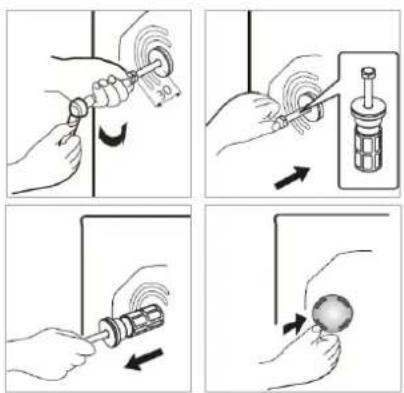

Transportsicherungen entfernen

ACHTUNG:

• Vor der Inbetriebnahme müssen die Transportsicherungen auf der Geräterückseite entfernt werden. Anderenfalls kann es zu schwerwiegenden Schäden kommen.
• Bewahren Sie die Transportsicherungen für den späteren Gebrauch/Transport auf. Transportieren Sie das Gerät niemals ohne korrekt angebrachte Sicherungen!

Entfernen Sie die Transportbolzen mit einem Schraubenschlüssel. Setzen Sie die beiliegenden Abdeckkappen ein.

Voraussetzung an den Aufstellort

• Der Aufstellungsort muss sich in der Nähe des Wasser-Zu- und Ablaufs sowie einer vorschriftsmäßig geerdeten Netzsteckdose befinden.
• Eine gute Belüftung rund um das Gerät ist erforderlich, damit die Hitze ordnungsgemäß abgeleitet werden kann. Zu diesem Zweck muss genügend Freiraum rund um das Gerät vorhanden sein.
• Der Freiraum vor dem Gerät sollte so beschaffen sein, dass sich die Gerätetür ohne Behinderung öffnen lässt.
• Stellen Sie sicher, dass der Boden, auf dem das Gerät aufgestellt wird, eben, hitzebeständig und sauber ist.
• Achten Sie auf festen, waagerechten Stand des Gerätes. Falls das Gerät nicht waagerecht steht, stellen Sie die Standfüße entsprechend nach (siehe „Einstellen der Standfüße“).

• Netzkabel und Wasserschläuche dürfen nicht geknickt oder gequetscht werden.
  • Die Netzsteckdose muss frei zugänglich sein.
  • Vermeiden Sie eine Aufstellung:

• neben Heizkörpern, einem Herd, direkter Sonneneinstrahlung oder sonstigen Wärmequellen;

• an Orten, an denen eine hohe Feuchtigkeit auftritt (z.B. im Freien), da die Metallteile in solchen Fällen rostanfällig sind;
• an Orten, an denen die Temperatur unter den Gefrierpunkt sinken könnte. Setzen Sie das Gerät keinerlei Witterungseinflüssen aus;
• in der Nähe von flüchtigen und entflammbaren Materialien (z.B. Gas, Benzin, Alkohol, Lacken etc.).

Einstellen der Standfüße

ACHTUNG:

Die Füße dürfen nicht entfernt werden. Den Bodenabstand nicht durch Teppiche, Holzstücke oder ähnliches einschränken. Hitzestaugefahr!

• Lockern Sie die Kontermuttern mit einem Schraubenschlüssel.
• Durch Drehen der Gerätefüße verändern Sie die Standhöhe.
• Die Kontermuttern festziehen, sofern das Gerät ausgerichtet ist. Die Füße müssen festen Bodenkontakt haben.
• Prüfen Sie mit einer Wasserwaage, ob das Gerät waagegerecht steht. Wenn das Gerät nicht im Gleichgewicht steht, müssen die Standfüße erneut justiert werden.

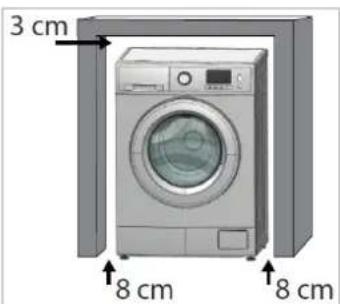

Installation unter einer Arbeitsplatte

WARNING:

Die Geräteabdeckung darf aus Gründen der elektrischen und mechanischen Sicherheit nicht entfernt werden!

Die Positionierung des Gerätes unter einen Arbeitsplatte kann nur erfolgen, wenn die Mindestabstände entsprechend der Darstellung eingehalten werden können.

Wasseranschluss

ACHTUNG:

• Die Installation an die Wasserversorgung muss gemäß den lokalen Gesetzen und Vorschriften erfolgen.
• Das Gerät ist nicht für einen Warmwasseranschluss geeignet.
• Verwenden Sie die neue, mitgelieferte Schlauchgarnitur, um das Gerät an die Wasserversorgung anzuschließen. Keine alten oder gebrauchten Anschluss-Sets wiederverwenden.
• Wenn die Wasserleitung neu ist oder längere Zeit nicht verwendet wurde, stellen Sie vor Anschluss an das Wassernetz sicher, dass das Wasser klar und frei von Verunreinigungen ist.

Hinweise zum Zulaufschlauch-Sicherheitssystem (Lieferumfang Modellabhängig)

Das Sicherheitssystem besteht aus einem doppelwandigen Zulaufschlauch. Es garantiert die Absperrung des Wasserzulaufs bei Undichtigkeit des inneren Schlauches. Die Abschaltung des Wasserzulaufs führt über einen elektronischen Kontakt.

Ein Zulaufschlauch-Sicherheitssystem können Sie bei Ihrem Händler oder in unserem Online Zubehör-Shop www.bomann-germany.de bestellen. Verwenden Sie dabei die Referenznummer, die Sie unter „Technische Daten“ finden.

Wasserzulaufschlauch anschließen (Kaltwasseranschluss)

1 HINWEIS:

Der Wasserdruck muss zwischen 0.05 MPa und 1.0 MPa betragen. Bei höherem Wasserdruck: Druckminderventil vorschalten.

- Überprüfen Sie den festen Sitz der Gummidichtungen (d) an beiden Enden des Zulaufschlauchs, um ein Auslaufen zu verhindern.

• Schließen Sie den Wasserzulaufschlauch an ein Wasserventil mit Zollgewinde 34 " an. Drehen Sie den Schlauch in Richtung des Schraubengewindes fest; achten Sie dabei auf festen Sitz.
• Schließen Sie das andere Ende des Zulaufschlauchs am Zulaufventil auf der Geräterückseite an; achten Sie dabei ebenfalls auf festen Sitz.

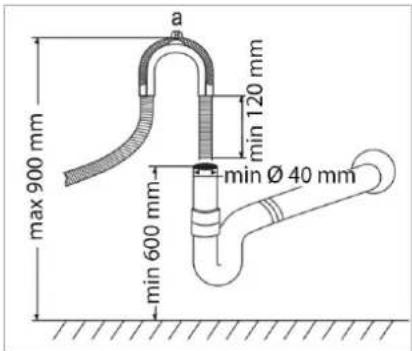

Wasserablaufschlauch anschließen

i HINWEIS:

Der Wasserablaufschlauch ist ca. 1.5 m lang und könnte, entgegen unserer Empfehlung, mit einem geeigneten Schlauch und Verbindungsstück auf max. 4 m verlängert werden.

ACHTUNG:

Um ein Zurückfließen von Schmutzwasser zu verhindern, darf das freie Schlauchende nicht unter den Wasserspiegel des Abflusses geraten.

• Schließen Sie den Ablaufschlauch an ein Ablaufrohr mit einem Mindestdurchmesser von 40 mm an; alternativ kann der Schlauch an einem Spülbecken oder direkt am Abfluss befestigt werden.
• Stellen Sie in jedem Fall sicher, dass der Ablaufschlauch nicht verbogen oder gequetscht wird.

Verwenden Sie dazu einen im Handel zu erhältlichen Schlauchhalterungsbogen (a).

• Der Ablaufschlauch muss in einer Höhe von min. 600 mm und max. 900 mm über dem Waschraumboden verlegt werden.
• Befestigen Sie den Schlauch sicher, um eine Lageveränderung und somit Wasseraustritt zu vermeiden.

Elektrischer Anschluss

WARNUNG:

• Die Installation an das Stromnetz muss gemäß den lokalen Gesetzen und Vorschriften erfolgen.
• Ein unsachgemäßer Anschluss kann zu einem elektrischen Schlag führen!
• Verwenden Sie keine Mehrfachsteckdosen und Verlängerungskabel.
• Verändern Sie den Gerätenetzstecker nicht! Lassen Sie die Netzsteckdose durch einen Fachmann ersetzen, wenn diese für den Gerätenetzstecker nicht geeignet ist.
• Die Zugänglichkeit des Netzsteckers muss gewährleistet sein, um das Gerät im Notfall sofort von der Stromversorgung zu trennen.

- Vergewissern Sie sich vor dem Anschluss, dass die Spannungsversorgung mit den Angaben auf dem Gerätetypenschild (Geräterückseite) über-einstimmt.

- Schließen Sie den Netzstecker an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an.

- Wenn der Netzstecker nach der Installation nicht frei zugänglich ist, muss zur Erfüllung der einschlägigen Sicherheitsvorschriften installationsseitig eine entsprechende Trennvorrichtung vorhanden sein.

Inbetriebnahme / Betrieb

Vor der Erstinbetriebnahme

• Stellen Sie sicher, dass die Transportsicherungen entfernt wurden.
• Entfernen Sie alle Zubehörteile und andere Materialien aus der Gerätetrommel.
• Lassen Sie das Gerät erstmalig ohne Wäsche, mit der Zugabe von etwas Waschmittel im Programm [Trommelreinigung] durchlaufen (siehe „Programm starten“).

Vorbereitung der Kleidungsstücke

ACHTUNG:

• Keine Textilien waschen, die als nicht waschbar deklariert sind. Beachten Sie stets die Hinweise auf dem Pflegeetikett Ihrer Wäsche.
• Waschen Sie keinesfalls Kleidungsstücke, die mit Benzin, Verdünner, Alkohol oder Lösungsmitteln getränkt sind.
• Fremdkörper (z.B. Nägel, Münzen) können Textilien und Bauteile beschädigen.

• Prüfen Sie die Taschen aller Wäschestücke auf Inhalt und leeren Sie diese.
• Sortieren Sie die Textilien nach Farben und den im Pflegeetikett enthaltenen Symbolen. Trennen Sie weiße und farbige Wäsche. Alle neuen farbigen Kleidungsstücke sollten getrennt gewaschen werden.
• Drehen Sie Knöpfe und Stickereien nach innen.

• Schließen Sie Reißverschlüsse, Knöpfe oder Haken vor der Wäsche. Binden Sie lose Bänder oder Schleifen zusammen.

• Waschen Sie Büstenhalter z.B. in einem Kopfkissenbezug, um ein Austreten der Stahlbügel zu vermeiden.

• Insbesondere feine Textilien wie Gardinen, Häkelarbeiten oder kleine Artikel (Socken, Taschentücher, Krawatten usw.) sollten in einem geschlossenen Beutel gewaschen werden. Entfernen Sie aus Gardinen stets alle Haken.
• Beim Waschen großer und schwerer Einzelteile wie Badehandtücher, Jeans, gefütterte Jacken usw. kann es in der Trommel zu einer Unwucht kommen. Wir empfehlen, ein oder zwei weitere Wäschestücke hinzuzufügen, das hilft besonders beim Schleudergang.
• Leicht fusselnde Wäschestücke sollten getrennt gewaschen werden, anderenfalls haben Sie auf Ihrer gesamten Ladung Flusen. Insbesondere schwarze Kleidung und Baumwolle sollte getrennt gewaschen werden, da sie leicht Flusen anderer Farben annehmen.
• Entfernen Sie groben Schmutz, Flecken und Haare von der Wäsche.
• Zur Fleckenbeseitigung starker Verschmutzungen kann die Wäsche mit einem speziellen Vorwasch-spray behandelt werden. Beachten Sie die An-wendungshinweise auf der Produktverpackung.

Richtiges Waschmittel wählen

ACHTUNG:

Beachten Sie grundsätzlich die Dosierungs- und Lagerungsempfehlungen auf den Verkaufsverpackungen.

⚠️ WARNING:

Bewahren Sie Waschmittel und Zusätze für Kinder unzugänglich auf!

- Verwenden Sie „gering schäumendes“ Waschmittel für Waschmaschinen entsprechend Fasertyp (Baumwolle, Synthetik, gefütterte oder Wollprodukte), Farbe, Waschtemperatur und Verschmut-

zung. Anderenfalls kann übermäßige Schaumbildung zum Überlaufen führen.

• Bleichmittel sind alkalisch und können Ihre Kleidung beschädigen, nutzen Sie möglichst kein Bleichmittel.
• Waschpulver hinterlässt häufig Waschmittelreste in der Kleidung und kann zu Geruch führen, wenn nicht sorgfältig gespült wurde.
• Waschpulver löst sich schlecht auf, wenn zu viel benutzt wird oder die Temperatur zu gering ist. Es verbleibt dann in Kleidung, in Schläuchen oder in der Waschmaschine und setzt sich dort ab.
• Füllen Sie das Gerät nach Gewicht, Verschmutzung, Wasserhärte und den Empfehlungen des Waschmittelherstellers. Setzen Sie sich mit dem Wasserversorger in Verbindung, wenn Sie Ihre Wasserhärte nicht kennen.

Waschmittelempfehlung

Art der Wäsche	Wasch-temp.	Waschmittel
Weiße Textilien aus Baumwolle oder organischen Fasern	20°C – 90°C	Vollwaschmittel / Universalwasch-mittel
Bunte Textilien aus Baumwolle oder organischen Fasern	20°C – 90°C	Buntwaschmittel / Colorwaschmittel ohne Bleichmittel
Empfindliche Textili-en, z.B. Seide	20°C Feinwaschmittel
Textilien aus synthetischen Fasern oder Mischgewebe	20°C – 60°C	Universalwasch-mittel / Spezial-waschmittel
Sportwäsche aus Mikrofaser	20°C – 40°C	Spezialwaschmittel
Textilien aus Wolle 20°C – 40°C		Wollwaschmittel / Feinwaschmittel
Babykleidung 20°C - 60°C		Spezialwaschmittel
Jeans (-stoffe) 20°C – 90°C		Vollwaschmittel / Spezialwaschmittel

• Bei stark verschmutzter Weißwäsche wird das Waschen in Baumwollprogrammen bei 60°C, vorzugsweise mit bleichmittelhaltigem Pulver-Vollwaschmittel empfohlen.
• Bei Wäsche zwischen 40°C und 60°C muss das Reinigungsmittel der Art des Gewebes und dem Verschmutzungsgrad entsprechen. Normale Pulver eignen sich für Weiß- oder Buntwäsche mit starker Verschmutzung, während flüssige Reinigungsmittel oder "farbschützende" Pulver für Buntwäsche mit geringer Verschmutzung geeignet sind.
• Zum Waschen bei Temperaturen unter 40°C wird die Verwendung von Flüssigwaschmitteln oder Waschmitteln, die speziell für das Waschen bei Niedrigtemperaturen geeignet sind, empfohlen.

Waschmittelschubfach

ACHTUNG:

Das Waschmittelschubfach ist ausschließlich für die Verwendung von Waschmittel für Waschmaschinen geeignet!

1 HINWEIS:

• Füllen Sie nur unmittelbar vor einem Waschzyklus Waschpulver ein, anderenfalls kann es feucht werden und sich nicht vollständig auflösen.
• Nach Beendigung des Waschzyklus müssen die Spülkammern leer sein.

I Kammer für den Vor- wasch- oder Einweich- gang. Waschmittel für die Vorwäsche oder den Einweichgang wird am

Anfang des Waschprogramms zugefügt

II Kammer für Waschpulver oder flüssiges Waschmittel für den Hauptwaschgang.
III Kammer für den Waschmittelzusatz (Weichspüler, Stärke). Folgen Sie den Dosierungsempfehlungen

des Herstellers. Überschreiten Sie die Max-Markierung nicht.

Position der Trennwand in der Hauptwaschkammer überprüfen

Um zwischen flüssigem und Waschmittel in Pulverform zu wechseln, ist es notwendig, die im Lieferumfang enthaltene Trennwand

• vor dem ersten Gebrauch einzusetzen und
• vor jedem Waschgang richtig zu positionieren.

- Setzen Sie die Trennwand vor dem ersten Gebrauch in die Kammer II für den Hauptwaschgang ein. Es ist nicht notwendig, die Trennwand wieder zu entnehmen.

- Klappen Sie die Trennwand nach unten, wenn Sie Flüssigwaschmittel verwenden.

- Klappen Sie die Trennwand nach oben, wenn Sie Waschpulver verwenden.

Schaumerkennung

Übermäßiger Schaum bildet sich, wenn zu viel Waschmittel benutzt wird. Dies wirkt sich auf den Wasch- und Spülgang aus. Die Funktion prüft die Schaumbildung automatisch; übermäßiger Schaum wird durch einen extra Spül-/Schleudergang entfernt.

Einfüllen der Wäsche

• Entwirren Sie die Kleidungsstücke, bevor Sie sie ins Gerät legen.
• Jede Beladung sollte der Nennkapazität des Gerätes entsprechen. Überladen Sie das Gerät nicht.
  Unterschiedliche Stärken, Größen und Arten der Wäsche können die tatsächliche Ladekapazität beeinflussen. Es ist ratsam, das Gerät nur so zu beladen, dass eine normale Umwälzung während des Waschens möglich ist.
• Schließen Sie die Gerätetür. Stellen sie sicher, dass keine Wäschestücke zwischen Gerätetür und Dichtung eingeklemmt sind.

Bedienblende / Funktionsbeschreibung

i HINWEIS:

Beachten Sie, dass die Einstellungen, Funktionen und Zusatzoptionen Programmabhängig sind!

1 Programmwahlschalter

Zum Wählen eines Waschprogramms den Programmwahlschalter auf die entsprechende Position drehen. Einzelheiten zu den Programmen finden Sie in der „Programmtabelle“.

Aus-Position

Um das Gerät auszuschalten, drehen Sie den Programmwahlschalter wieder zurück auf die Aus-Position.

2 Waschtemperatur

Durch wiederholten Tastendruck stellen Sie die gewünschte Waschtemperatur ein.

(kalt)203040506090

3 Schleuderumdrehung

Durch wiederholten Tastendruck wählen Sie die Drehzahl für den Schleudergang.

→1400→1200→1000→800→600→400→100→0 (Schleuderstopp)

4 Startverzögerung

Durch wiederholten Tastendruck kann der Programmstart zwischen 1 – 24 Stunden verzögert werden. Wählen und starten Sie ein Programm, das Gerät startet nach Ablauf der ausgewählten Zeitvorwahl automatisch.

Das voraussichtliche Programmende (Startvorwahl + Programmdauer) wird im Display angezeigt, das Programm wird nach [x:xx] Stunden beendet.

5 Verschmutzungsgrad

Durch wiederholten Tastendruck wählen Sie eine von drei Intensitätsstufen gemessen am Verschmutzungsgrad der Wäsche.

Verkürzt oder verlängert die Waschlaufzeit am Ende des Waschprogramms um -20, -10 oder +20 Minuten.

6 Optionen

Taste zur Auswahl der Optionen [Vorwäsche] [Extra Spülen] [Einweichen] [Spülstopp] und [Eco].

Das blinkende Symbol im Display zeigt die Auswahl an. Nach Bestätigung der Option leuchtet das entsprechende Symbol kontinuierlich.

Vorwäsche

Zusätzlicher Waschgang zu dem vorher eingestellten Hauptwaschprogramm, für besonders verschmutzte Wäsche.

Extra Spülen

Zusätzlicher Spülgang zu dem vorher eingestellten Hauptwaschprogramm, Waschmittelreste werden ausgespült.

Einweichen

Die Wäsche verweilt vor der Hauptwaschphase 30 oder 60 Minuten im Wasser, geeignet für besonders hartnäckige Flecken.

Die Einweichdauer wird zur Auswahl und finalen Bestätigung im Display angezeigt.

Spülstopp

Kein Abpumpen oder Schleudern nach dem letzten Waschgang. Die Wäsche bleibt im Wasser liegen, dadurch wird die Faltenbildung reduziert. Durch Drü-

cken der Start/Pause Taste wird der Abpump- und Schleudervorgang gestartet.

Eco

Die Option Eco ermöglicht es, den Energieverbrauch bei gleicher Waschleistung zu reduzieren → die Programmlaufzeit wird verlängert.

7 ☑ Option bestätigen

Taste zur Bestätigung der ausgewählten Option.

8 Start/Pause

Taste zum Starten/Unterbrechen des gewählten bzw. laufenden Waschprogramms drücken.

Nach dem Start des Waschprogramms wird die Restlaufzeit im Display als [x:xx] Stunden und Minuten angezeigt.

Befindet sich das Gerät im Pausenmodus, blinkt die Kontrollleuchte der Start/Pause Taste und das Symbol für die aktuell laufende Programmphase im Display auf.

Kindersicherung

Zum Aktiveren / Deaktivieren der Kindersicherung, Tastenkombination für ca. 3 Sekunden nach Programmstart gedrückt halten.

Das Symbol 🟢 teuchtet bei aktivierter Kindersicherung im Display.

Weitere Kontrollanzeigen im Display

	keine Wasserzufuhr
	Türverriegelung aktiv

Programmablauf:

	Vorwaschgang
	Hauptwaschgang
	Spülgang
	Schleudergang

- Das Ende des Waschprogramms wird mit [End] angezeigt.

- Fehlercodes werden bei Störung angezeigt.

Programmtabelle

i HINWEIS:

Die aufgeführten Werte sind Näherungswerte und Empfehlungen bei Normalbedingungen und daher unverbindlich. Die Programmlaufzeiten können je nach Wasserdruck, Wäscheart, Beladung und Wassertemperatur variieren.

Programm	Ladung kg	max. Temperatur °C	max. Schleudern U/Min.	Standard-Laufzeit Std:Min	Optionen / Fleckengrad
Baumwolle	≤7.0	≤90	≤1400	02:10	√ √	√ √	√ √
Eco 40-60	≤7.0	≤60	≤1400	02:53 -- --				-- √	√
Pflegeleicht	≤3.5	≤60	≤800	01:31	√	√	√	√ √	√
Express 30'	≤3.5	≤30	≤1400	00:30	--	√ --	--		√ --
Memory	≤3.0	≤90	≤1400	01:57	√	√	√	√	√	√
Oberbett	≤2.5	≤60	≤800	01:36	--	√	√	-- √	√
Jeans	≤3.0	≤60	≤1400	02:04	√	√	√	√	√	√
Trommel-reinigung	---	90	≤1400	01:44	-- --	-- --	-- --
Feinwäsche	≤1.0	≤40	≤600	01:44	√	√	√	√	√	√
Sport	≤2.0	≤40	≤600	01:28	√	√	√	√ √	√
Vorhänge	≤2.0	≤40	≤600	01:06	--	√ --		√	√	√
Wolle	≤2.0	≤40	≤1000	00:55	--	√	--	√	√	√
Hygiene	≤7.0	≤40	≤1000	02:01	√	√	√	√	√	√
Spülen	≤7.0	kalt	≤1400	00:23	--	√ --	-- --	--
Abpumpen/Schleudern	≤7.0	kalt	≤1400	00:11	-- --	-- --	-- --

Nachstehende Parameter, mit Ausnahme der Werte für das Programm "Eco 40-60", sind nur Richtwerte:

Programm	Temp. °C	Ladung kg	Laufzeit Std:Min	Wasser-verbrauch L/Zyklus	Energie-verbrauch kWh/Zyklus	Schleuder-drehzahl U/Min.	durchsch. Restfeuchte %
Baumwolle	60 7.0	02:10 51.21	0.601 1351	46
	90 7.0	02:17 55.37	1.54	1382	48
Eco 40-60	35 7.0	03:31 41.82	0.636 1356	47
	33 3.5	02:35	29.4	0.444 1275	48
	34	1.75	02:33	26.7	0.397	1249	53
Pflegeleicht	30 3.5	01:17 51.77	0.184 597 60
	60 3.5	01:28 49.55	0.64 585 59
Express 30' 30	3.5 00:41 29	0.57 0.073 13	89 49
Jeans	30 3.0	01:10 49.24	0.246 594 89
	60 3.0	01:25 50.01	0.501 591 87

Die unter Normalbedingung gemessenen Werte bezüglich Wasser, Strom und Restfeuchtegehalt beziehen sich auf die Standardeinstellung der Programme, ohne Optionen.

Allgemeine Hinweise!

• In dem Programm „Eco 40-60“ kann normal verschmutzte Baumwollwäsche, die als bei 40°C-60°C waschbar angegeben ist, zusammen in demselben Betriebszyklus gewaschen werden. Das Programm wird verwendet, um die Einhaltung der EU-Rechtsvorschriften zum Ökodesign zu prüfen.
• Die hinsichtlich des Energie- und Wasserverbrauchs effizientesten Programme sind in der Regel die, die bei niedrigeren Temperaturen und längerer Laufzeit durchgeführt werden.
• Das Beladen der Haushaltswaschmaschine oder des Haushaltswaschtrockners bis zu der für die jeweiligen Programme angegebenen Kapazität trägt zur Energie- und Wassereinsparung bei.
• Schallemissionen und verbleibende Restfeuchte werden von der Schleuderdrehzahl beeinflusst: je höher die Schleuderdrehzahl im Schleudergang, desto höher die Schallemissionen und desto geringer die Restfeuchte.

Programmkurzbeschreibung
Baumwolle	Empfohlen für strapazierfähige, hitzebeständige Baumwolltextilien.
Eco 40-60	Es wird weniger Energie verwendet, um das Wasser zu erwärmen und weniger Wasser eingesetzt, um die gleiche Menge Wäsche wie im Programm [Baumwolle] zu waschen. Das Programm wird verwendet, um die Einhaltung der EU-Rechtsvorschriften zum Ökodesign zu prüfen.
Pflegeleicht	Geeignet für feine Textilien, z.B. Seide, Satin, Synthetik oder Mischgewebe.
Express 30'	Extra Kurzprogramm für eine geringe Ladung mit leichten Verschmutzungen ohne erkennbare Flecken.
Memory	Stellen Sie die Betriebsbedingungen ein und starten Sie das Programm. Ihre favorisierten Einstellungen sind für die nächsten Waschgänge registriert. Die Einstellungen bleiben so lange gespeichert, bis Sie sie mit demselben Verfahren ändern.
Oberbett	Maschinenwaschbare Artikel, die mit synthetischen Stoffen gefüllt sind, z.B. Kissen, Steppdecken und Bettdecken, auch für mit Daunen gefüllte Artikel geeignet.
Jeans	Farbige Textilien aus Baumwolle und dunkle pflegeleichte Textilien.
Trommelreinigung	Geeignet zur Selbstreinigung der Gerätetrommel. Sie können keine Wäsche waschen. Die Trommelreinigung wird perfekt, wenn Sie die entsprechende Menge Chlorbleiche einfüllen.
Feinwäsche	Schonender Waschgang, auch für in Maschinen waschbare Seide geeignet. Verwenden Sie entsprechendes Waschmittel.
Sport	Besonders schonend für leicht verschmutzte Sportkleidung aus Baumwolle, Mikrofasern, Synthetik.
Vorhänge	Geeignet für waschbare Vorhänge und Gardinen. Reduzieren Sie die Schleuderdrehzahl bei besonders knitterempfindlichen Gardienen.
Wolle	Geeignet für „maschinenwaschbare“ Wolle. Beachten Sie die richtige Waschtemperatur und verwenden Sie geeignetes Waschmittel.
Hygiene	Durch einen zusätzlichen Spülgang geeignet für Säuglingswäsche und Wäsche von besonders empfindlichen Personen z.B. Allergikern.
Spülen	Separater Spülgang. Geeignet zum Ausspülen von Waschmittelresten.
Abpumpen/Schleudern	Separater Schleudergang. Wasser wird vor dem Schleudergang abgepumpt.

Waschtemperatur

Wählen Sie die Temperatur entsprechend der Textilien und der Verschmutzung. Grundsätzlich gilt: je höher die Temperatureinstellung, desto höher der Energieverbrauch.

90°C : Stark verschmutzte reine weiße Baumwolle oder Leinen (z.B. Tischdecken, Bettwäsche oder Handtücher).

40°C_50°C_60°C : Mäßig verschmutzte farbige Baumwolle, Leinen und Synthetik (z.B. Hemden oder Nachtwäsche). Leicht verschmutzte weiße Wäsche (z.B. Unterwäsche).

kalt_20°C_30°C_40°C : Normal verschmutzte Wäsche (einschließlich Synthetik und Wolle).

Kapazität

Überladen Sie das Gerät nicht, anderenfalls wird die Wäsche nicht richtig sauber. Beachten Sie hierzu die Angaben in der „Programmtabelle“.

Programm starten

- Schließen Sie das Gerät an die Stromversorgung an und schalten sie es ein.

• Die Wasserversorgung muss bis zum Höchstdruck geöffnet sein.
- Legen Sie Ihre Wäsche ein und füllen Sie Waschmittel ein.
- Schließen Sie die Gerätetür ordnungsgemäß.
- Stellen Sie die erforderlichen Waschbedingungen ein.
- Starten Sie den Waschvorgang.

Türverriegelung

Sobald ein Waschprogramm gestartet wurde, kann die Gerätetür nicht mehr geöffnet werden.

Wenn der Waschgang beendet ist, wird das Tür- schloss nach wenigen Minuten automatisch freiges- schalten.

Wäsche nachlegen

WARNUNG:

Versuchen Sie niemals die Gerätetür während des Betriebs mit Gewalt zu öffnen.

Aus Sicherheitsgründen bleibt die Gerätetür nach erfolgtem Programmstart verriegelt und ein Nachlegen von Wäsche ist nicht möglich.

Programmänderung

• Um eine Programmänderung vorzunehmen, unterbrechen Sie zunächst den Waschvorgang.
• Schalten Sie das Gerät kurzzeitig aus und wieder ein.
• Wählen Sie das gewünschte Programm und starten Sie den Neubetrieb.

Programmende

Am Ende des Waschgangs erscheint die Anzeige [End]. Mehrere Signaltöne ertönen; wenige Minuten danach wird die Türverriegelung freigegeben und das Gerät in den Aus-Zustand versetzt.

Ausschalten

• Schalten Sie das Gerät aus (Programmwahlschalter auf Aus-Position drehen).
• Schließen Sie die Wasserversorgung!
• Lassen Sie die Gerätetür bis zum nächsten Waschgang leicht geöffnet, um Geruchsbildung zu vermeiden.
• Wenn das Gerät für einen längeren Zeitraum nicht genutzt wird, Gerät von der Stromversorgung trennen.

Leistungsaufnahme im Aus-Zustand 0.09 W / im Bereitschaftsmodus 0.36 W / mit Startvorwahl: 2.80 W

Energiespartipps

• Wenn möglich, vermeiden Sie die Wahl von hohen Waschtemperaturen. Moderne Waschmittel erzielen auch bei niedrigen Temperaturen gute Waschergebnisse.
• Wählen Sie das Waschprogramm je nach Art der Wäsche und dem erforderlichen Waschgrad.

• Nutzen Sie das maximale Fassungsvermögen des jeweiligen Waschprogramms.

• Reinigen Sie den Filter regelmäßig, um übermäßiges Waschen und hohen Stromverbrauch zu vermeiden.

• Lüften Sie den Raum gut. Die Raumtemperatur sollte nicht über +35°C steigen.

Reinigung und Pflege

⚠️ WARNING:

• Vor Reinigungs- und Wartungsarbeiten das Gerät grundsätzlich abschalten und von der Stromversorgung trennen.
• Lassen Sie das Gerät ausreichend abkühlen, bevor Sie es reinigen. Es besteht Verbrühungsgefahr!
• Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen. Stromschlaggefahr! Heißer Dampf kann zu Schäden an Kunststoffteilen führen. Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.

△ ACHTUNG:

• Benutzen Sie keine Drahtbürste oder anderen scharfkantigen, scheuernden Gegenstände.
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

i HINWEIS:

Verschmutzte oder verstopfte Filter beeinträchtigen das Waschergebnis. Prüfen Sie die Filter regelmäßig und reinigen Sie diese, falls nötig.

Pflege der Waschmaschine

- Reinigen Sie die Geräteaußenflächen sowie die Türdichtung sorgfältig mit einem weichen, feuch-

ten Tuch. Verwenden Sie ausschließlich mildes Reinigungsmittel.

- Zur Reinigung der Geräte- trommel verwenden Sie ein

mit etwas Essig angefeuchtetes Tuch oder ein spezielles Reinigungsmittel für Waschmaschinen.

• Empfehlung: lassen Sie das Gerät regelmäßig ohne Beladung im Programm [Trommelreinigung] durchlaufen.
• Trocknen Sie die Geräteaußenflächen gründlich, bevor Sie das Gerät wieder in Betrieb nehmen.

Reinigung des Waschmittelbehälters

Um Waschmittelablagerungen zu vermeiden, muss die Lade regelmäßig gereinigt werden.

• Ziehen Sie die Lade bis zum Anschlag heraus.
• Drücken Sie den auf der Darstellung eingekreisten Bereich ein und ziehen Sie die Lade gleichzeitig vollständig heraus.
• Entnehmen Sie die darunterliegende Abdeckkappe.
• Waschen Sie die Kammern sorgfältig unter fließendem Wasser aus. Verwenden Sie ggfs. eine weiche Bürste für das Gehäuse.
• Setzen Sie die Abdeckkappe sowie die Waschmittelschublade wieder ordnungsgemäß ein.

Reinigung der Zulauffilter

△ ACHTUNG:

• Schließen Sie die Wasserversorgung!
- Vergewissern Sie sich grundsätzlich, ob die Wasserschläuche wieder ordnungsgemäß angebracht sind und kein Wasser austritt.

Zulauffilter am Wasserhahn

Reinigen Sie den Filter, wenn nicht ausreichend Wasser zugeführt wird.

• Schrauben Sie den Zulaufschlauch vom Wasserventil ab.
• Waschen Sie den Zulauffilter unter fließendem Wasser aus. Schließen Sie den Zulaufschlauch wieder fest an.

Reinigen Sie den Filter regelmäßig, ca. alle ein bis drei Monate.

• Schrauben Sie den Zulaufschlauch auf der Geräterückseite ab.
• Reinigen Sie den Filter mit einer kleinen Bürste.
• Schließen Sie den Zulaufschlauch wieder fest an.

Reinigung der Ablaufpumpe, Fremdkörper entfernen

△ ACHTUNG:

Das Gerät darf niemals ohne eingesetzten Filter betrieben werden.

Die Fremdkörperfalle in der Ablaufpumpe verhindert, dass ausgespülte Teile das Abpumpsystem verschließen. Reinigen Sie die Pumpe regelmäßig, ca. einmal im Monat; je nach Gebrauch.

• Öffnen Sie die Wartungsklappe im Gerätesockel. Vorsichtig! Dafür könnte der Einsatz eines Werkzeugs notwendig sein.
• Stellen Sie eine Auffangschalte unter, um mögliches auslaufendes Wasser aufzufangen.
• Drehen Sie den Verschluss gegen den Uhrzeigersinn. Achten Sie auf auslaufendes Wasser! Drehen Sie den Filter nicht komplett heraus!
• Unterbrechen Sie den Wasserablauf, indem Sie den Filter im Uhrzeigersinn wieder zudrehen.
• Entnehmen Sie den Filter und entfernen Sie jeglichen Schmutz und Fremdkörper.
• Setzen Sie den Verschluss wieder ein und achten Sie auf festen Sitz, so dass kein Wasser entweichen kann.
• Schließen Sie die Wartungsklappe.

Gefrierschutz

Sollte das Gerät außer Betrieb und Temperaturen unter null ausgesetzt sein, beachten Sie folgende Maßnahmen:

• Trennen Sie das Gerät vom Stromnetz.
- Schließen Sie die Wasserversorgung und nehmen Sie den Zulaufschlauch vom Wasserventil ab.
- Lassen Sie das Wasser aus dem Zulaufschlauch und aus dem Wasserventil ab.
- Schließen Sie den Zulaufschlauch wieder an das Wasserventil an.

Störungsbehebung

Bevor Sie sich an den Kundenservice wenden oder einen Fachmann hinzu rufen

Bei einigen Fehlfunktionen zeigt das Display Fehler-codes an, um Sie zu warnen:

Fehler / CODE	Mögliche Ursachen / Maßnahmen
Gerät funktioniert bzw. startet nicht	Überprüfen Sie die Stromversorgung / Wasserversorgung. Ist die Tür geschlossen, das Gerät eingeschaltet bzw. ein Programm gewählt?
F1 → Türverriegelungsfehler	Tür ist nicht richtig verschlossen oder mit Wäschestücken blockiert.
F2 → Keine Wasserzufuhr	Wasserhahn ist nicht geöffnet, Wasserzulauf nicht frei oder Wasserdruck zu niedrig. Einlassfilter blockiert. Zulaufschlauch ist blockiert, geknickt, gequetscht.
F3 → Heizungsfehler	Gerät aus und wieder einschalten. Wenn der Fehler weiterhin besteht, Fachbetrieb hinzu rufen.
F4 → Wasser wird nicht abgepumpt	Ablaufschlauch ist blockiert, geknickt, gequetscht, nicht korrekt angeschlossen. Ablaufpumpe ist blockiert.
F5 → Motorfehler	Gerät aus und wieder einschalten. Wenn der Fehler weiterhin besteht, Fachbetrieb hinzu rufen.
F6 → Softwarefehler
F7 → Schleuderdrehzahlfehler		Wasserzufuhr schließen und Fachbetrieb hinzu rufen.
F8 → mögliche Leckage
F9 → Druckschalterniveaufehler
F10 → Drucksensorfehler
F11 → Antriebsriemendeplatzierung
Starke Vibrationen	Wurden die Transportsicherungsbolzen entfernt? Das Gerät muss eben auf einem festen Untergrund stehen. Sind die Standfüße ausgerichtet?
Gerätetür kann nicht geöffnet werden	Türverriegelung ist aktiv, Waschbetrieb nicht abgeschlossen.

i HINWEIS:

Falls Sie nach dem Durcharbeiten der obigen Schritte immer noch Probleme mit Ihrem Gerät haben sollten, wenden Sie sich an ihren Fachhandel oder den Kundenservice (siehe „Garantie / Kundenservice“).

Technische Daten

Elektrischer Anschluss / Wasseranschluss......

Anschlussspannung: 220-230 V\~ / 50 Hz

Leistungsaufnahme: 2.200 W

Nennstrom: 10 A

Wasserdruck: 0.05 – 1.0 Mpa

Abmessung H x B x T / Gewicht......

Geräteabmessung: 85.0 x 60.0 x 53.0 cm

Nettogewicht: ......ca. 67.0 kg

Zubehör erhältlich....

Zulaufschlauch-Sicherheitssystem..Art.-Nr. 8900 410

Für weitere Informationen zum Produkt scannen Sie den QR-Code auf dem beiliegenden Energielabel und/oder besuchen Sie die offizielle Website der Produktdatenbank: https://eprel.ec.europa.eu

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.

Hinweis zur Richtlinienkonformität

Hiermit erklärt der Hersteller, dass sich das Gerät

WA 7172 in Übereinstimmung mit den folgenden

Anforderungen befindet:

Europäische Niederspannungsrichtlinie 2014/35/EU

EU-Richtlinie für elektromagnetische

Verträglichkeit 2014/30/EU

Ökodesign Richtlinie 2009/125/EG

RoHS-Richtlinie 2011/65/EU & 2015/863/EU und Verordnung zur Energieverbrauchskennzeichnung 2017/1369/EU

Garantie / Kundenservice

Garantiebedingungen

1. Voraussetzung für unsere Garantieleistungen ist der Erwerb des Gerätes bei einem unserer Vertragshändler.

2. Gegenüber Erstabnehmer gewähren wir bei privater Nutzung des Gerätes eine Garantie von 24 Monaten. Die Garantie beginnt mit dem Zeitpunkt der Übergabe, der durch die Rechnung, Lieferschein oder gleichwertiger Unterlagen nachzuweisen ist. In diesem Zeitraum erstrecken sich die Garantieleistungen über die Arbeitszeit, die Anfahrt und über die zu ersetzenden Teile. Die Garantiezeit für Verbraucher reduziert sich auf 6 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich oder gemeinschaftlich nutzen. Ist das Gerät zur gewerblichen Nutzung geeignet, leisten wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 6 Monaten.

3. Innerhalb der Garantiezeit werden Funktionsfehler, die trotz vorschriftsmäßigem Anschluss, sachgemäßer Behandlung und Beachtung der gültigen Einbauvorschriften und der Betriebsanleitung auf Fabrikations- oder Materialfehler zurückzuführen sind, durch Reparatur oder Austausch beseitigt.

4. Garantieleistungen werden nicht für Mängel erbracht, die auf Nichtbeachtung der Gebrauchsanweisung beruhen, durch unsachgemäßen Anschluss oder Installation, unsachgemäßer Behandlung, normale Abnutzung des Gerätes, höhere Gewalt oder sonstige äußere Einflüsse zurückzuführen sind.

Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas, Kunststoff oder Leuchtmittel. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch nicht autorisierte Dritte.

1. Transportschäden unterliegen nicht der Garantie und müssen unmittelbar nach Feststellung dem Verkäufer gemeldet werden.
2. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden. Ersetzte Teile gehen in unser Eigentum über. Die Garantie gilt nur für Geräte, welche sich im Bereich der Bundesrepublik Deutschland bzw. Österreich befinden.
3. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Gerätes. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Garantieabwicklung

Im Falle eines technischen Defekts während oder nach der Garantiezeit wenden Sie sich bitte an unseren Kundenservice, um einen Termin für einen Technikereinsatz vor Ort zu vereinbaren. Die Kostenübernahme für einen Garantieeinsatz eines anderen Kundendienstunternehmens wird nicht anerkannt.

Bevor Sie den Kundenservice anfordern, kontrollieren Sie bitte, ob möglicherweise ein Bedienungsfehler oder eine andere Ursache der Grund der Funktionsstörung Ihres Gerätes ist.

Dem Kundendiensttechniker muss der freie Zugriff zu dem defekten Gerät ermöglicht werden. Eventuelle Kosten, die dadurch entstehen, dass ein freier Zugriff zu dem defekten Gerät nicht möglich ist, gehen zu Lasten des Verbrauchers.

Bei unnötiger oder unberechtigter Inanspruchnahme des Kundendienstes berechnet der Kundendienst dem Verbraucher das für die erbrachten Dienstleistungen angefallene Zeit- und Wegeentgelt.

Halten Sie zur Reparaturanmeldung die folgenden Informationen bereit:

• Name und Anschrift
- Telefonnummer – Mobilfunknummer
- ggf. Faxnummer – Emailadresse
- Kaufdatum
• Name, PLZ des Händlers
- Fehlerbeschreibung, ggf. angezeigten Fehlercode

Kundenservice

Telefonische Reparaturannahme:

02152.99 39 111*

Werktags montags bis freitags von 09.00 bis 18.00 Uhr (*Kosten laut Konditionen Ihres Vertragspartners für Festnetz / oder Mobilfunkanschlüsse)

Alle Service relevanten Themen, sowie Informationen für die Bestellung von Ersatzteilen / Zubehören innerhalb und außerhalb der Garantie, finden Sie auf unserer Homepage:

www.bomann-germany.de/service

Telefonische Reparaturannahme für Österreich: 0820.90 12 48*

(*Kosten laut Konditionen Ihres Vertragspartners für Festnetz / oder Mobilfunkanschlüsse)

Die Bevorratung der Ersatzteile für die Reparatur innerhalb der EU, erfolgt gemäß den gesetzlichen Vorgaben.

Entsorgung

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Geräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.

WARNUNG:

Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und Riegelschlösser, wenn Sie das Gerät außer Betrieb nehmen oder es entsorgen.

Introduction
