Produkttyp	Elektronische Orgel (Music Atelier AT-90SL)
Anzahl der Tasten (Obermanual)	56 Tasten (C3 – G7)
Anzahl der Tasten (Untermanual)	76 Tasten (E1 – G7)
Pedalboard	25 Tasten (C2 – C4)
Klangphysik	Initial Touch (10 Stufen für Ober- und Untermanual), Aftertouch (10 Stufen für Obermanual)
Klangfähigkeit	Kompatibel mit GM2/GS/XG Lite, maximale Polyphonie 256 Stimmen
Anzahl der Klänge	421 (inkl. 31 Active Expression-Klänge)
Rhythmen	252 interne Rhythmen in 10 Gruppen, 16 Disk-Rhythmen

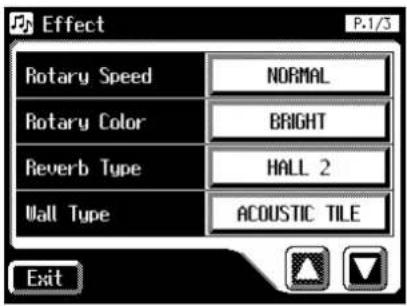

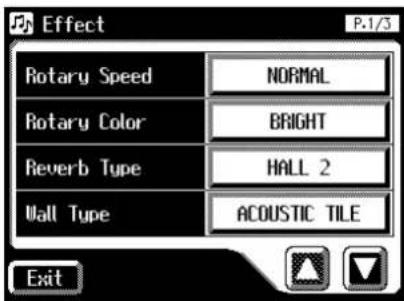

Effekte	Rotary Sound, RSS Reverb, Sustain, Glide, Pitch Bend, Vibrato, Harmony Intelligence (24 Typen)

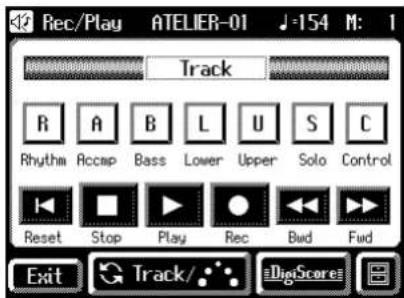

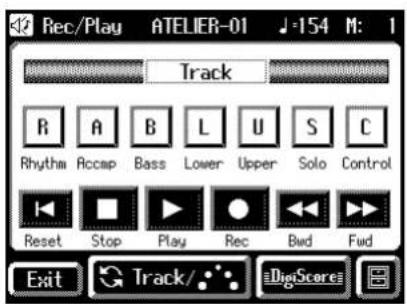

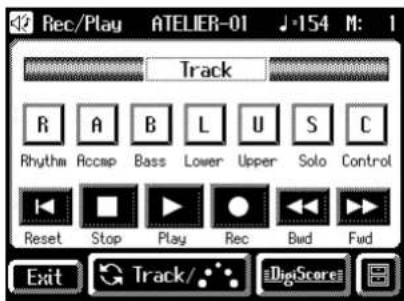

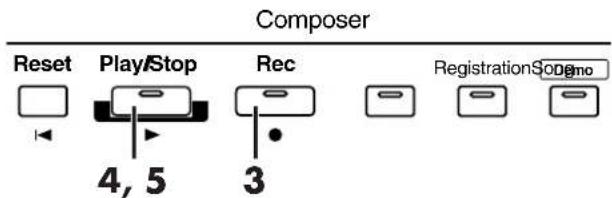

Composer (Aufnahme)	7 Spuren, max. 40.000 Noten, max. 999 Takte, Tempo 20–500 BPM
Display	Berührungsempfindliches Farbdisplay (320 x 240 Pixel), Notendarstellung

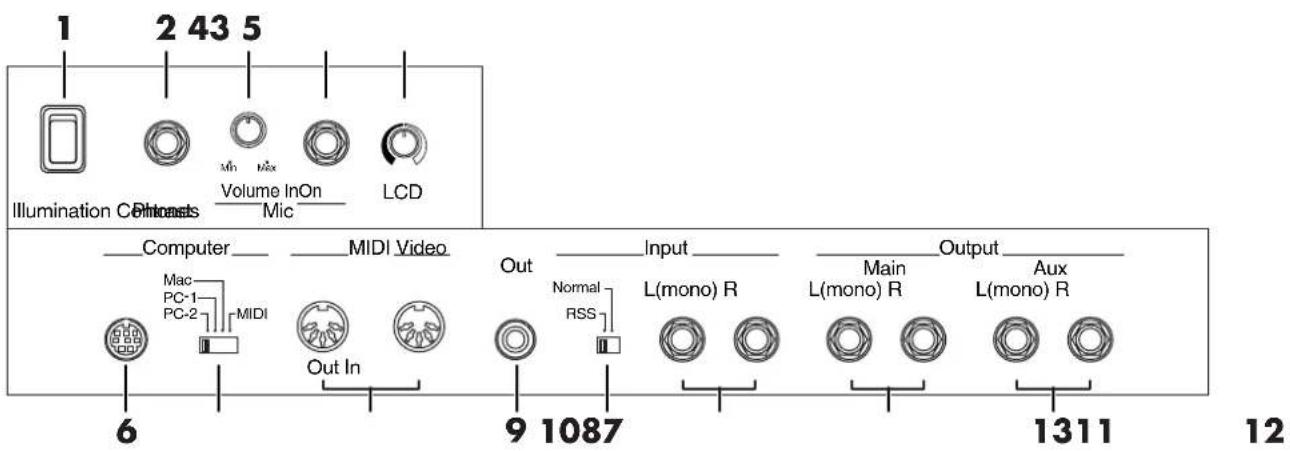

Anschlüsse	Kopfhörer (Stereo), Audio Output (L/Mono, R), Aux Out (L/Mono, R), Audio Input (L/Mono, R), Mic Input, MIDI (In, Out), Computer, Video Out, AC-Eingang
Stromversorgung	AC 117 V, 230 V oder 240 V; 380 W
Abmessungen (Konsole)	1.374 (B) x 677 (T) x 1.349 (H) mm
Abmessungen (Pedaleinheit)	1.158 (B) x 834 (T) x 130 (H) mm
Abmessungen (Gesamt)	1.374 (B) x 999 (T) x 1.349 (H) mm
Gewicht (Gesamt)	ca. 193,6 kg
Zubehör	Bedienungsanleitung, 3,5"-Leerdiskette (2HD), 3 Music Style-Disketten, Netzkabel, Pedaleinheit, Sitzbank
Sicherheitshinweise	Vor Gebrauch Sicherheitshinweise auf S. 2–5 lesen; Gerät nicht öffnen; nur vom Hersteller empfohlenes Netzteil verwenden
Reinigung	Mit trockenem oder leicht angefeuchtetem Tuch; kein Benzin, Verdünner oder Alkohol

Häufig gestellte Fragen - Music Atelier AT-90SL ROLAND

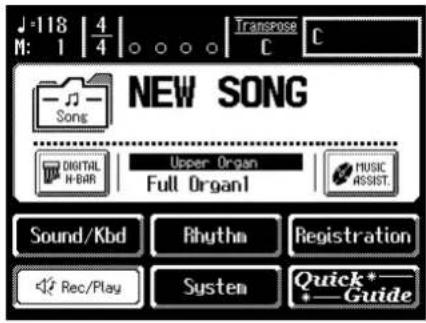

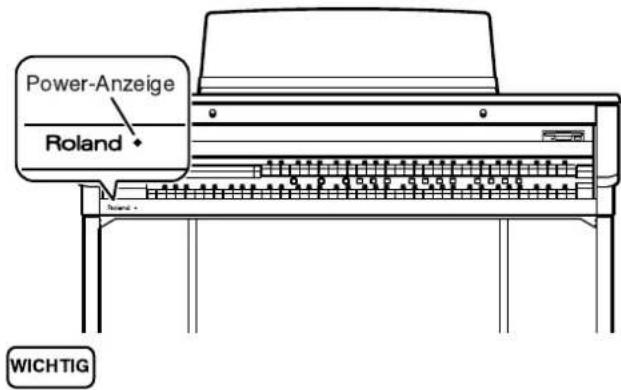

Wie schalte ich die Roland AT-90SL ein?

Stellen Sie den Master Volume-Regler auf Minimum. Drücken Sie den Power On-Taster. Die Power-Anzeige leuchtet rot. Nach einigen Sekunden ist das Gerät betriebsbereit.

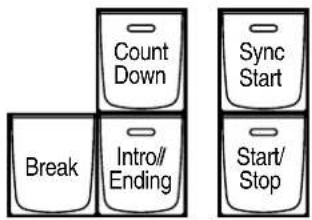

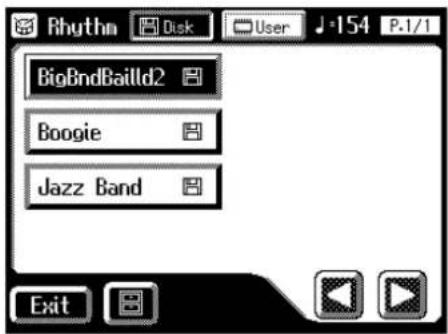

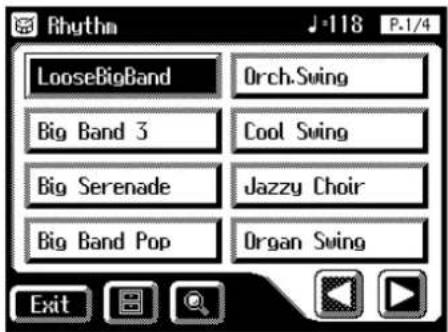

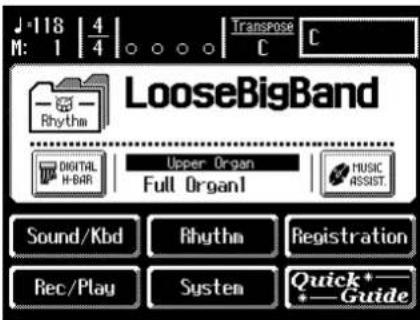

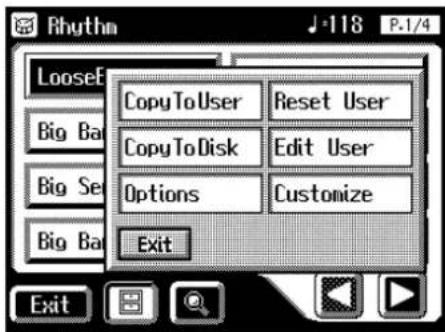

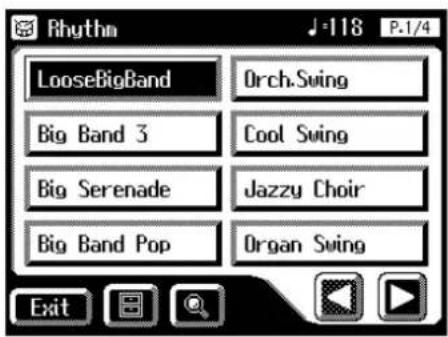

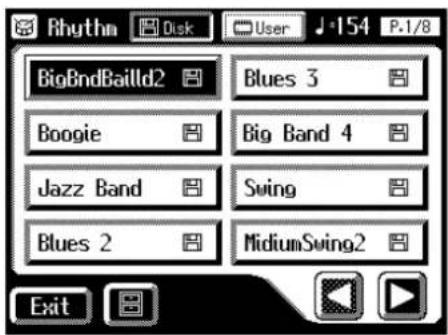

Wie wähle ich einen Rhythmus aus?

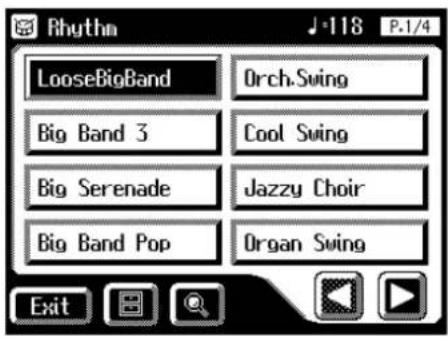

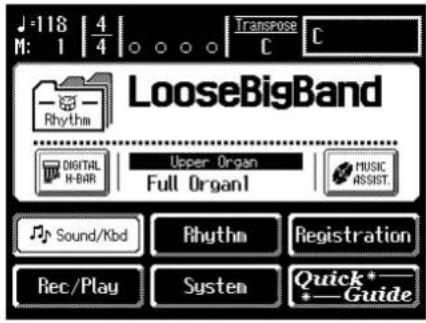

Drücken Sie einen Rhythm-Taster (z.B. Big Band). Es erscheint das Rhythm-Display. Blättern Sie mit < > und tippen Sie auf den gewünschten Rhythmus. Drücken Sie den Rhythm-Taster erneut, um zu bestätigen.

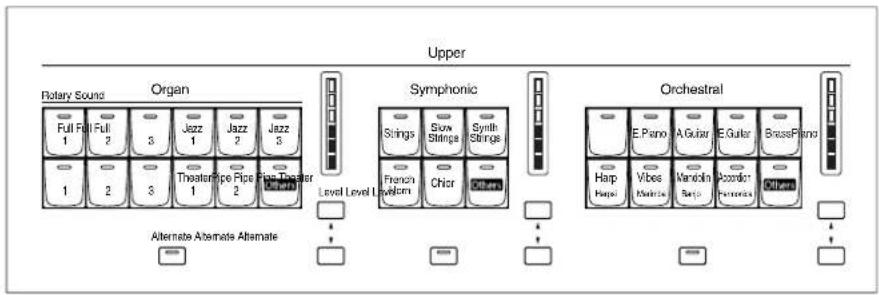

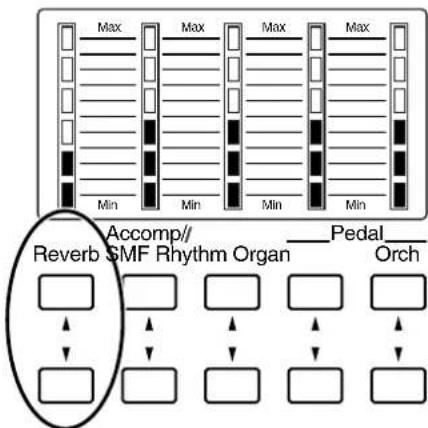

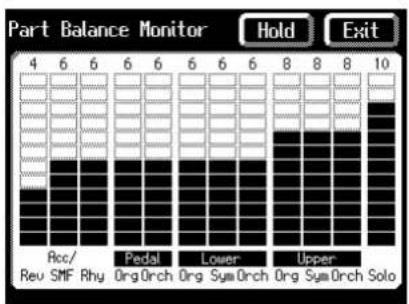

Wie ändere ich die Lautstärke einzelner Parts?

Nutzen Sie die Level [▲] [▼]-Taster für die Parts: Accomp/SMF, Rhythm, Pedal Organ, Lower, Upper usw. Die aktuelle Lautstärke wird im Level Meter angezeigt.

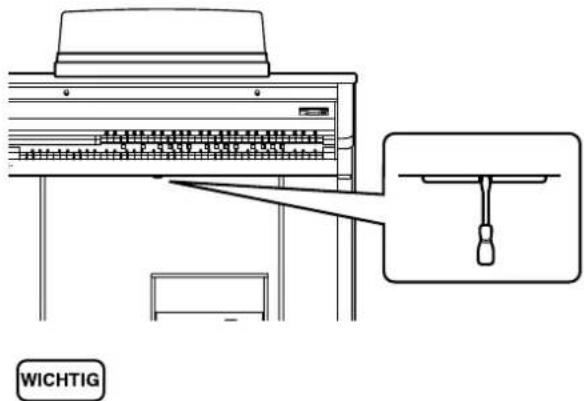

Wie kann ich einen Kopfhörer anschließen?

Schließen Sie einen Stereo-Kopfhörer an die Phones-Buchse links unterhalb des Manuals an. Die Lautsprecher werden stummgeschaltet. Regeln Sie die Lautstärke mit Master Volume oder dem Expression-Pedal.

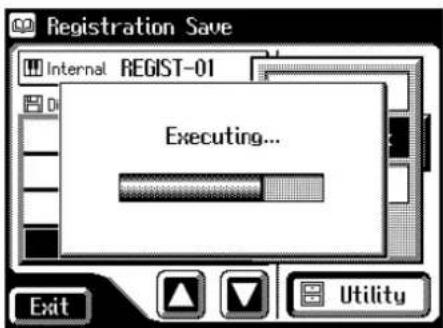

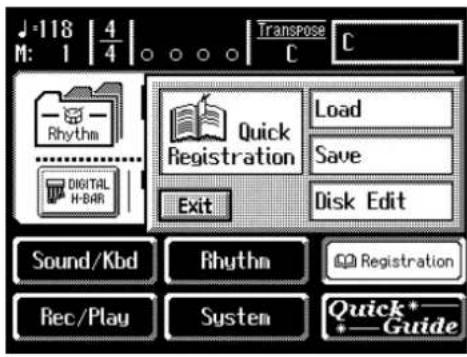

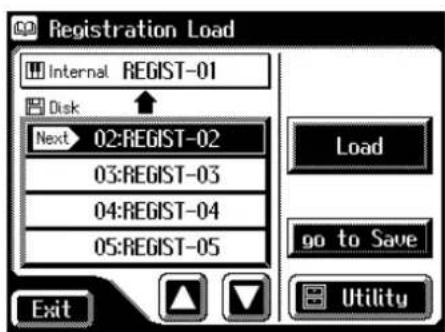

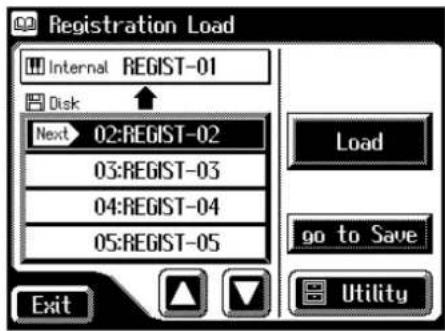

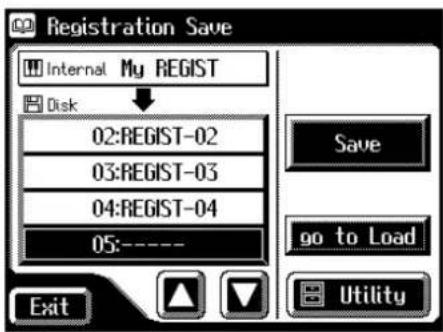

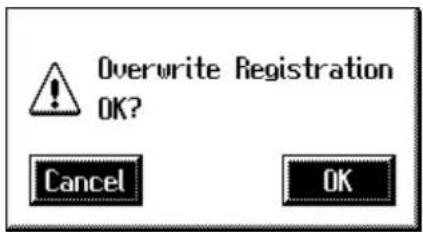

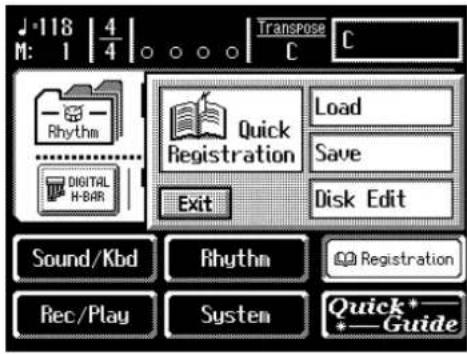

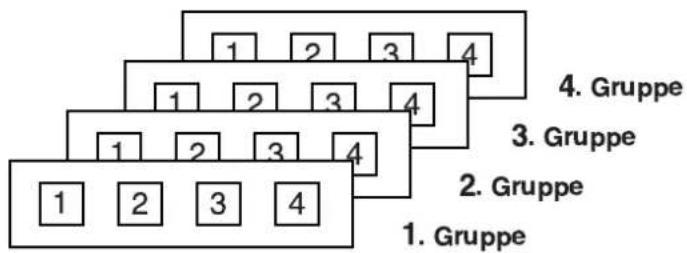

Wie speichere ich eine Registrierung?

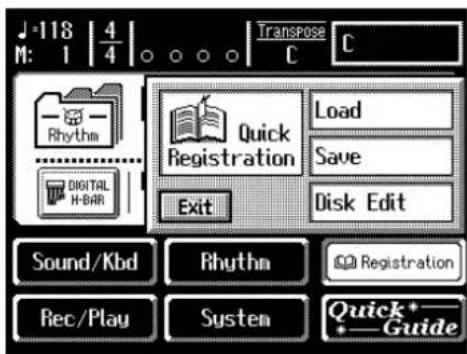

Drücken Sie den Registration [Write]-Taster. Wählen Sie einen Speicherplatz [1]–[4] und bestätigen Sie. Sie können das Set auch auf Diskette speichern über Save im Sub-Fenster.

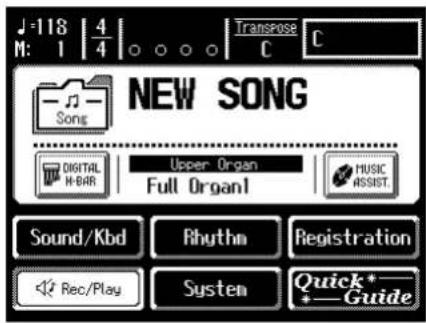

Wie verwende ich die Music Assistant-Funktion?

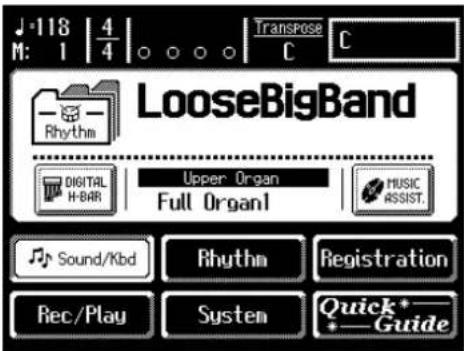

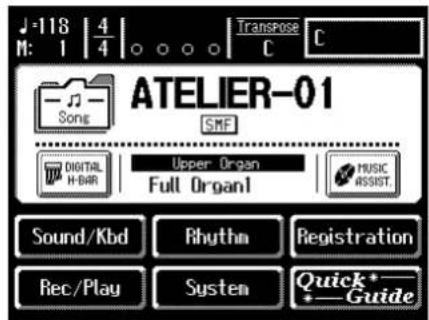

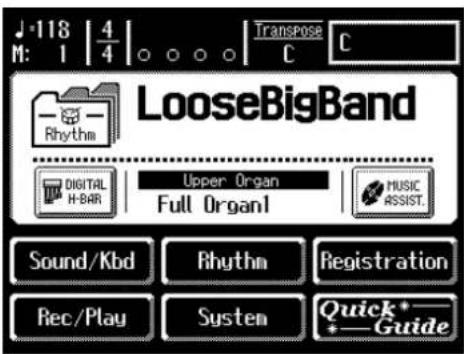

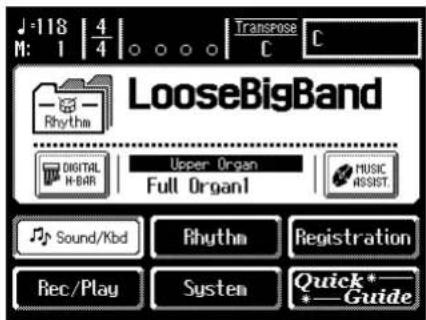

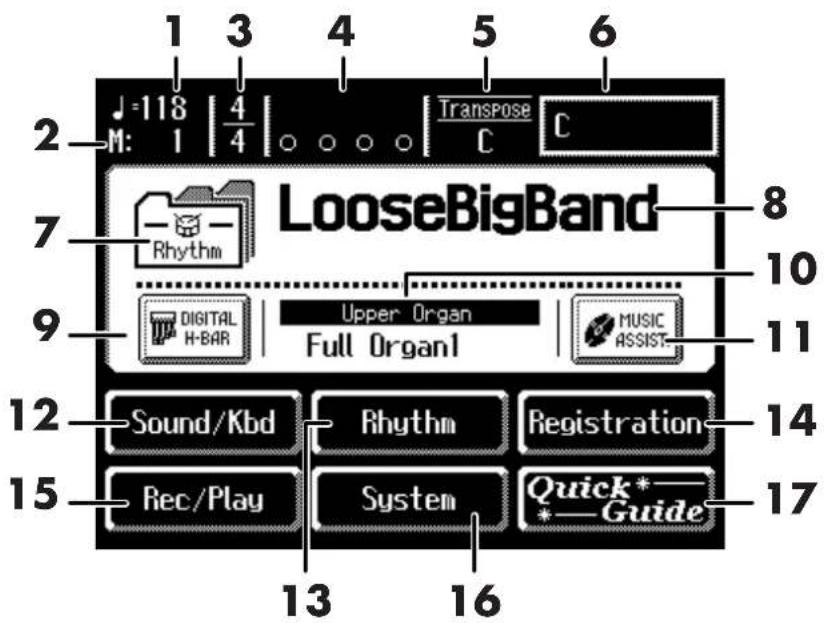

Tippen Sie im Haupt-Display auf MUSIC ASSIST. Wählen Sie einen Songtitel aus. Die Orgel stellt automatisch Rhythmus und Klänge ein. Spielen Sie einen Akkord auf dem Untermanual, um die Wiedergabe zu starten.

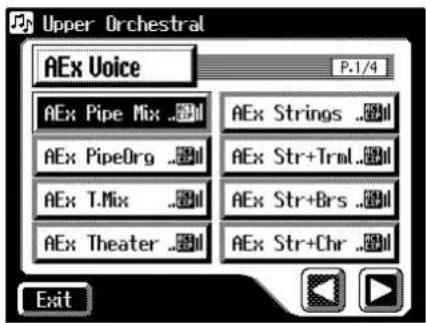

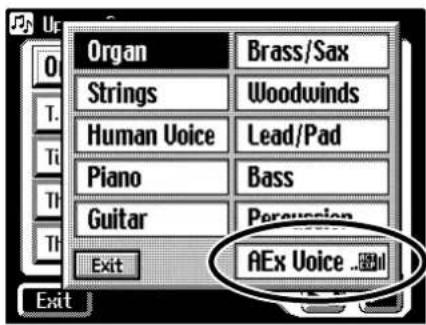

Was bedeutet 'Active Expression'?

Active Expression-Klänge verändern sich nicht nur in der Lautstärke, sondern auch in der Klangfarbe, wenn Sie das Expression-Pedal bewegen. Es werden zusätzliche Klänge ein- oder ausgeblendet.

Wie schließe ich ein Mikrofon an?

Schließen Sie ein Mikrofon an die Mic In-Buchse (Unterseite der Orgel). Stellen Sie die Lautstärke mit dem Mic Volume-Regler ein. Die Echo-Lautstärke kann im System-Menü eingestellt werden.

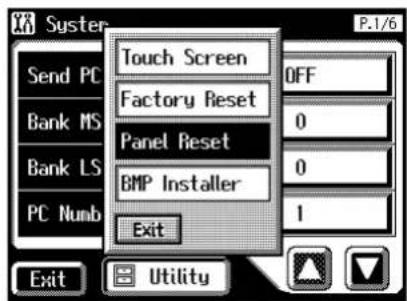

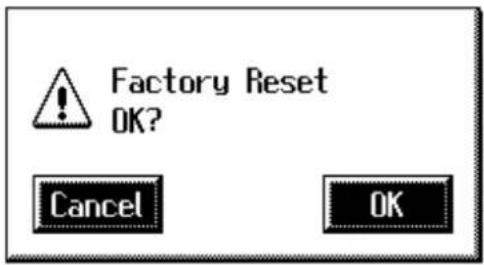

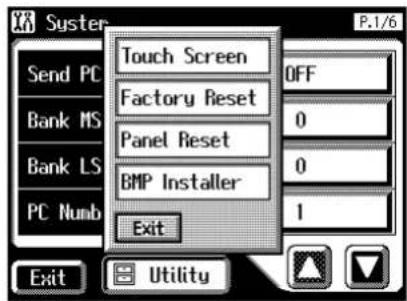

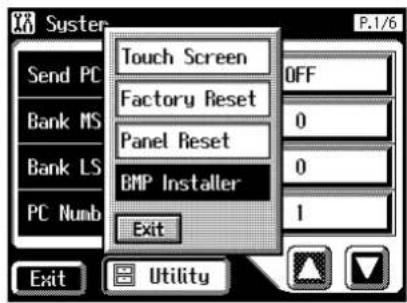

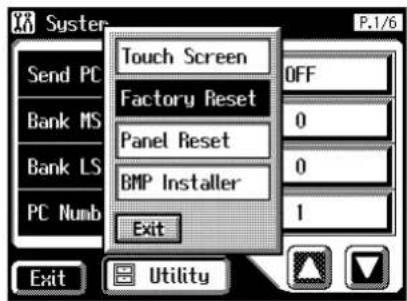

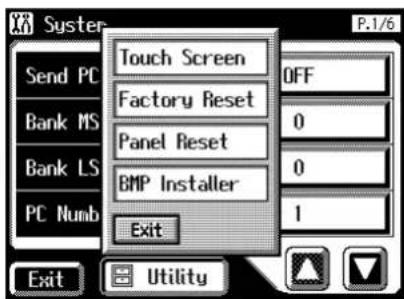

Wie setze ich das Gerät auf Werkseinstellungen zurück?

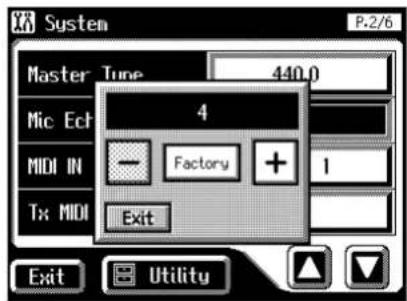

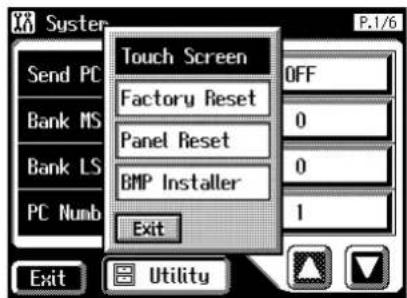

Stellen Sie sicher, dass keine Diskette eingelegt ist. Berühren Sie System im Haupt-Display, dann Utility und Factory Reset. Bestätigen Sie mit OK. Alternativ: Gerät ausschalten, [One Touch Program] gedrückt halten und einschalten.

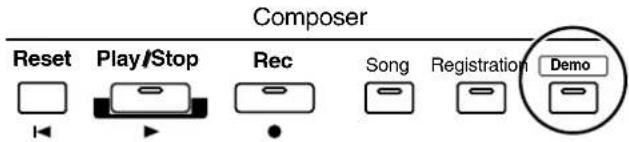

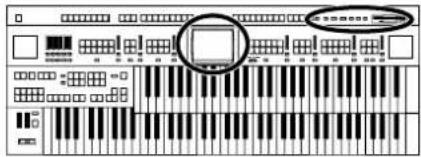

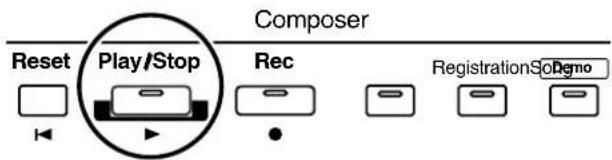

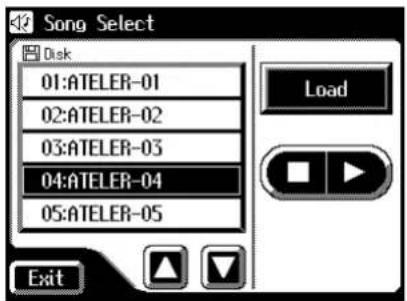

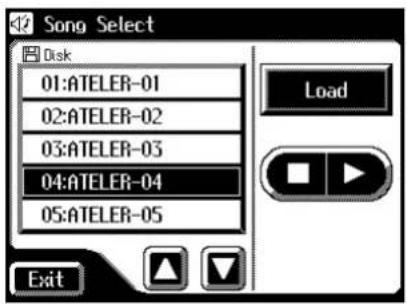

Kann ich SMF-Dateien von Diskette abspielen?

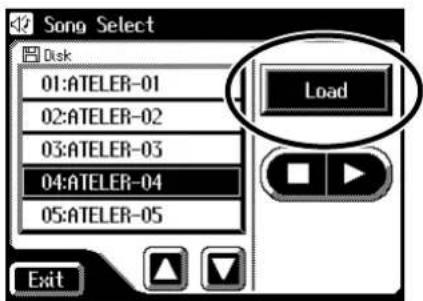

Ja. Legen Sie eine Diskette mit SMF-Daten ein. Tippen Sie im Haupt-Display auf Rec/Play, dann auf Load. Wählen Sie die SMF-Datei und starten Sie die Wiedergabe mit Play.

BEDIENUNGSANLEITUNG Music Atelier AT-90SL ROLAND

Lesen Sie zunächst die Sicherheitshinweise auf den Seiten 2 bis 5. Lesen Sie dann diese Anleitung vollständig durch, um einen Überblick über alle Funktionen des Instrumentes zu erhalten. Bewahren Sie die Anleitung an einem sicheren Platz auf und verwenden Sie diese bei Bedarf als Referenz-Handbuch.

Copyright © 2004 ROLAND CORPORATION

Alle Rechte vorbehalten.

Nachdruck, auch auszugsweise, bedarf einer ausdrücklichen, schriftlichen Genehmigung von ROLAND CORPORATION.

ACHTUNG

RISIKO EINES ELEKTRISCHEN SCHLAGS

VORSICHT: RISIKO EINES ELEKTRISCHEN SCHLAGS. NICHT ÖFFNEN!

UM ELEKTRISCHE SCHLAEGE ZU VERMEIDEN, OEFFNEN SIE NICHT DAS GEHAEUSE UND BERUEHREN SIE KEINE KOMPONENTEN INNERHALB DES GERAETES. ZIEHEN SIE IHREN FACHHAENDLER ZU RATE.

Dieses Zeichen weist darauf hin, dass im Geraet eine hohe Spannung vorliegt, die bei unsachgemaesser Behandlung des Geraetes zu einem elektrischen Schlag fuehren kann.

Dieses Zeichen weist darauf hin, dass das Geraet nur nach Lesen der zugehoerigen technischen Unterlagen von qualifiziertem technischen Personal ueberprueft werden darf.

HINWEISE ZUR VERMEIDUNG VON FEUER, ELEKTRISCHEM SCHLAG ODER VERLETZUNGEN.

WICHTIGE SICHERHEITSHINWEISE GUT AUFBEWAHREN

HINWEIS - Bei Benutzung von elektrischen Geraeten sollten immer die folgenden Sicherheits-Instruktionen beachtet werden:

1. Lesen Sie alle Sicherheitshinweise, die das Geraet betreffen.
2. Verwenden Sie das Geraet nie in der Naehe von Wasser - z.B. Badewanne, Pool usw.. Auch feuchte Umgebungen (z.B. Keller) sollten vermieden werden.
3. Das Geraet sollte nur auf einem vom Hersteller empfohlenen Staender aufgestellt werden.
4. Eine zu hohe Lautstaerke kann zu Hoerschaeden fuehren. Achten Sie darauf, die Lautstaerke in einem ertraeglichen Bereich zu halten. Sobald Sie eine Beeintraechtigung Ihres Gehoers vermuten, suchen Sie sofort einen Facharzt auf.
5. Das Geraet sollte so aufgestellt werden, dass die interne Ventilation nicht beeintraechtigt wird bzw. die Luftschlitze nicht verdeckt sind.
6. Das Geraet sollte nie in der Naehe von Objekten aufgestellt werden, die Hitze abstrahlen, z.B. Heizkoerper. Auch die direkte Einstrahlung von Sonnenlicht sollte vermieden werden.
7. Das Geraet sollte nur mit dem vom Hersteller empfohlenen Netzteil betrieben werden.

8. Wenn das Geraet laengere Zeit nicht betrieben wird, sollte der Netzstecker aus der Steckdose gezogen werden.

9. Achten Sie darauf, dass keine Fluessigkeiten auf und in das Gehaeuse gelangen. Vermeiden Sie ebenfalls, dass kleine Gegenstaende durch die vorhandenen Oeffnungen in das Innere des Gehaeuses fallen.

10. Das Geraet sollte von einem qualifizierten Techniker ueberprueft werden, wenn:
    A. das Netzkabel oder der Netzstecker beschaedigt ist B. Gegenstaende oder Fluessigkeiten in das Innere des Gehaeuses gelangt sind
    C. das Geraet Regen ausgesetzt war D. das Geraet nicht normal funktioniert oder ein zum Normalzustand veraendertes Verhalten aufweist E. das Geraet fallengelassen wurde oder das Gehaeuse beschaedigt ist.
11. Versuchen Sie nicht, das Gerät selbst zu ueberpruefen bzw. zu reparieren. Ueberlassen Sie dieses ausschließlich qualifiziertem technischen Personal.

-For the USA

Hinweise zur Vermeidung von Feuer, elektrischen Schlägen oder Verletzungen von Personen

Über die Warnung- und Vorsicht-Hinweise

	Diese Warnungen sollen den Anwender auf die Gefahren hinweisen, die bei unsachgemäßem Gebrauch des Gerätes bestehen.
	Dieses Zeichen wird verwendet, um den Anwender auf das Risiko von Verletzungen oder Materialschäden hinzuweisen, die bei unsachgemäßem Gebrauch des Gerätes entstehen können.* Die o.g. Faktoren beziehen sich sowohl auf häusliches Inventar als auch auf Haustiere.

Über die Symbole

	Das △ Symbol macht auf wichtige Hinweise und Warnungen aufmerksam. Das Zeichen im Dreieck gibt eine genaue Definition der Bedeutung (Beispiel: Das Zeichen links weist auf allgemeine Gefahren hin).
[TW02]	Das ⚙ Symbol weist auf Dinge hin, die zu unterlassen sind. Das Symbol im Kreis definiert dieses Verbot näher (Beispiel: Das Zeichen links besagt, dass das Gerät nicht geöffnet bzw. auseinandergenommen werden darf).
[0HW4]	Das ● Symbol weist auf Dinge hin, die zu tun sind. Das Symbol im Kreis definiert diese Aktion näher (Beispiel: Das Zeichen links besagt, dass der Netzstecker des Gerätes aus der Steckdose zu ziehen ist).

BEACHTEN SIE AUCH DIESE HINWEISE

⚠️ WARNING

- Lesen Sie sorgfältig die folgenden Hinweise sowie die Bedienungsanleitung, ehe Sie das Gerät benutzen.

- Das Gerät darf nicht geöffnet oder in irgendeiner Weise verändert werden. Ausnahme sind lediglich Fälle, in denen der Hersteller dieses erlaubt (siehe p. 242.)

- Nehmen Sie keine eigenen Reparaturversuche vor. Überlassen Sie dieses einem qualifizierten Techniker.

• Vermeiden Sie Umgebungen mit:

- extremen Temperaturen (z.B. direkte Sonnen-eintrahlung, direkte Nähe zu einem Heizkörper)

• zur hoher Luftfeuchtigkeit
• Regen
  • starker Staubentwicklung
• starker Vibration.

- Sorgen Sie dafür, daß das Gerät auf einer ebenen, stabilen Unterlage aufgestellt wird, auf der es nicht wackeln kann.

- Achten Sie immer auf einen korrekte Stromversorgung.

- Verwenden Sie immer nur das dem Instrument beigefügte Netzkabel.

- Vermeiden Sie Beschädigungen des Netzkabels. Knicken Sie es nicht, treten Sie nicht darauf und stellen Sie keine schweren Gegenstände auf das Kabel.

- Dieses Gerät kann hohe Lautstärkepegel erzeugen. Falls Sie eine Beeinträchtigung Ihres Gehörs feststellen, suchen Sie sofort einen Gehör-spezialisten auf.

- Achten Sie darauf, dass keine Gegenstände bzw. Flüssigkeit in das Gehäuse gelangen.

- Schalten Sie das Instrument sofort aus, trennen Sie es von der Stromversorgung, und benachrichtigen Sie Ihren Roland-Vertragspartner, wenn:

• das Netzkabel bzw. der Netzstecker beschädigt ist
  • Rauchentwicklung eintritt
• Gegenstände bzw. Flüssigkeit in das Gehäuse gelangt sind
• das Instrument nass geworden ist (z.B. durch Regen)
• das Instrument anderweitig nicht normal funktioniert.

! WARNING

- In Haushalten mit Kindern sollte ein Erwachsener solange für Aufsicht sorgen, bis das betreffende Kind das Gerät unter Beachtung aller Sicherheitsvorschriften zu bedienen weiß.

- Bewahren Sie das Gerät vor heftigen Stößen und lassen Sie es nicht fallen.

- Vermeiden Sie es, das Gerät mit vielen anderen Geräten zusammen an derselben Steckdose zu betreiben. Ganz besonders vorsichtig sollten Sie bei der Verwendung von Verlängerungen mit Mehrfachsteckdosen sein: der Gesamtverbrauch aller an sie angeschlossenen Geräte darf niemals die in Watt oder Ampère angegebene zulässige Höchstbelastung überschreiten!

- Bevor Sie das Gerät im Ausland benutzen, sollten Sie Ihren Roland-Vertragspartner zu Rate ziehen.

- Schalten Sie das Instrument aus, und trennen Sie das Netzkabel ab, bevor Sie die Glühbirmen austauschen (p. 19).

- Stellen Sie keine Gefäße mit Flüssigkeiten auf das Instrument (z.B. Vasen, Flaschen usw.). Vermeiden Sie ebenfalls, dass das Instrument mit Spray, Alkohol, Politur usw. in Berührung kommt.

⚠ VORSICHT

- Achten Sie darauf, dass das Gerät ausreichend belüftet wird.

- Ziehen Sie nie am Kabel, sondern fassen Sie beim Aus- und Einstöpseln des Netzkabels immer nur den Stecker.

- Entfernen Sie in regelmäßigen Abständen Staubablagerungen auf dem Netzkabel und dem Netzstecker. Wenn Sie das Gerät längere Zeit nicht benutzen, trennen Sie es von der Stromversorgung.

- Achten Sie darauf, daß die Kabel nicht durcheinandergeraten. Verlegen Sie die Kabel außerdem so, dass Kinder nicht an sie herankommen.

- Stellen Sie sich nicht auf das Gerät, und belasten Sie es auch nicht mit schweren Gegenständen.

⚠ VORSICHT

- Fassen Sie das Netzkabel niemals mit nassen Händen an.

- Bevor Sie das Gerät bewegen, sollten Sie nicht nur das Netzkabel vom Gerät trennen, sondern auch alle zu externen Geräten führenden Kabel. Das Instrument sollte von mindestens zwei Personen transportiert werden. Stellen Sie außerdem sicher, dass

• der Ständer fest mit dem Instrument verbunden ist und sich die Schrauben nicht gelöst haben
  • das Netzkabel abgetrennt ist
• alle anderen Kabel abgetrennt sind
  • der Tastaturdeckel geschlossen ist
• der Notenständer eingeklappt ist.

- Wenn Sie das Gerät reinigen wollen, schalten Sie es vorher aus und trennen es vom Netzkabel.

- Bei Gewitter sollten Sie das Instrument vom Stromnetz trennen.

- Achten Sie darauf, sich beim Öffnen bzw. Schließen des Tastaturdeckels nicht die Finger zu verletzen. Wenn Kinder das Instrument spielen, sollten diese von einer erwachsenen Person beaufsichtigt werden.

- Achten Sie darauf, dass Kinder keinen Zugriff auf kleine Gegenstände wie z.B. Schrauben oder Abdeck-Kappen haben. Sollte ein Kind z.B. eine Schraube verschluckt haben, benachrichtigen Sie sofort einen Arzt.

Wichtige Hinweise

Stromversorgung

• Verwenden Sie keine Stromkreise, durch die auch Geräte gespeist werden, die störende Geräusche erzeugen (z.B. Motoren oder Lichtsysteme).
• Schalten Sie alle beteiligten Geräte aus, bevor Sie neue Kabelverbindungen vornehmen, um eventuellen Beschädigungen oder Fehlfunktionen vorzubeugen.
• Auch wenn das Instrument ausgeschaltet ist und die Displays nicht leuchten, ist es immer noch mit der Stromversorgung verbunden. Wenn Sie das Instrument von der Stromversorgung trennen möchten, müssen Sie das Netzkabel abziehen.

Positionierung

• Die Positionierung in der Nähe von großen Verstärkern kann Brummgeräusche zur Folge haben. Vergrößern Sie in diesem Fall den Abstand zwischen Instrument und Verstärker.
• Stellen Sie dieses Gerät nicht in der direkten Nähe von Fernsehern oder Radiogeräten auf, da ansonsten deren Empfang beeinträchtigt werden kann.
• Der Betrieb von z.B. Funkgeräten oder Mobiltelefonen in der direkten Nähe des Instrumentes kann Nebengeräusche erzeugen. Vergrößern Sie in diesem Fall die Distanz zwischen Instrument und dem externen Funkgerät bzw. Mobiltelefon, oder schalten Sie diese ab.

• Beachten Sie die folgenden Punkte bezüglich der Verwendung des Disketten-Laufwerkes:

• Stellen Sie das Gerät nicht in der Nähe von starken Magnetfeldern auf (z.B. direkt neben einem Lautsprecher).

• Stellen Sie das Instrument auf eine, gerade, feste Oberfläche.

• Bewegen Sie das Instrument nicht, während das Laufwerk arbeitet.

• Setzen Sie das Instrument keinen Temperaturextremen aus, z.B. durch direkte Sonneneinstrahlung, Aufstellung direkt neben einem Heizkörper oder direkte Bestrahlung durch eine starke Lichtquelle. In diesem Fall kann die Oberfläche abfärben bzw. das Gehäuse verformt werden.

• Wenn das Instrument Temperaturuntschieden ausgesetzt war (z.B. nach einem Transport), warten Sie, bis sich das Instrument der Raumtemperatur angepasst hat, bevor Sie es einschalten. Ansonsten können durch Kondensierungs-Flüssigkeit Schäden verursacht werden.
• Befestigen Sie keine Aufkleber auf dem Instrument. Dadurch kann die Gehäuseoberfläche beschädigt werden.
• Legen bzw. stellen Sie keine Gegenstände auf die Orgel, welche die Oberfläche beschädigen können.
• Stellen Sie keine Vasen auf das Instrument. Vermeiden Sie, daß die Gehäuseoberfläche mit Sprays oder Parfüm in Kontakt kommt. Wischen Sie Flüssigkeiten sofort mit einem weichem Tuch auf.

Reinigung

• Verwenden Sie ein trockenes Tuch, welches bei Bedarf mit Wasser leicht angefeuchtet werden darf. Sie können auch ein mildes, neutrales Reinigungsmittel benutzen. Wischen Sie die Oberfläche danach wieder trocken.
• Verwenden Sie kein Benzin, Verdünner, Alkohol o.ä., da ansonsten die Oberfläche abfärben bzw. das Gehäuse verformt werden kann.

Reparaturen und Datensicherung

• Bei einer Überprüfung bzw. Reparatur ist es meistens notwendig, daß das Gerät initialisiert wird. Dabei gehen alle Daten im User-Bereich verloren. Bevor Sie das Gerät zur Überprüfung geben, speichern Sie alle gewünschten User-Daten auf einer oder mehreren Disketten. Roland übernimmt keine Haftung für Datenverluste.
• Es kann vorkommen, daß durch eine Fehlbedienung oder eine Fehlfunktion die Daten im User-Speicher gelöscht werden. Um jedes Risiko zu vermeiden, sichern Sie Ihre Daten regelmäßig auf einer Diskette. Roland übernimmt keine Haftung für jegliche Art von Datenverlusten.
• Sichern Sie die Daten auf mehrere Disketten. Roland übernimmt keine Haftung für Datenverluste, die sich aufgrund von beschädigten Disketten ergeben können.

Zusätzliche Hinweise

• Behandeln Sie die Bedienelemente des Instrumentes mit der notwendigen Sorgfalt.
• Drücken bzw. schlagen Sie nicht auf das Display.
• Das Display kann während des Betriebes ein leises Nebengeräusch erzeugen. Dieses ist normal.
• Wenn Sie Kabelverbindungen trennen, fassen Sie das Kabel immer am Stecker, und ziehen Sie nie am Kabel selbst. Dadurch beugen Sie Beschädigungen der Kabel vor.
• Während des Betriebes strahlt das Instrument Wärme ab. Dieses ist normal.
• Spielen Sie das Instrument immer mit einer angemessenen Lautstärke. Verwenden Sie bei Bedarf einen Kopfhörer.
• Wenn Sie das Instrument transportieren möchten, verwenden Sie die Originalverpackung inkl. aller Stützvorrichtungen oder ein gleichwertiges Tour-Hardcase.
• Achten Sie darauf, dass der Notenständer nicht beschädigt wird.
• Verwenden Sie nur Audiokabel ohne eingebauten Widerstand. Bei der Benutzung von Kabeln mit integriertem Widerstand wird die Lautstärke deutlich herabgesetzt.
• Achten Sie immer darauf, dass bei Schließen des Tastaturdeckels sich keine Gegenstände auf der Tastatur befinden.

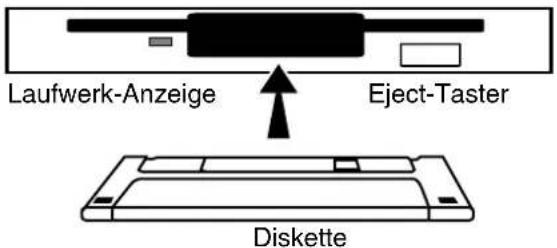

Verwendung von Disketten Behandlung des Disketten-Laufwerks

• Stellen Sie das Gerät auf eine gerade Oberfläche, so dass das Disketten-Laufwerk möglichst nicht angewinkelt ist.
• Vermeiden Sie Umgebungen mit zu hoher Luftfeuchtigkeit (z.B. durch Kondensierung). Diese kann die Funktion des Laufwerks beeinträchtigen und sowohl das Laufwerk als auch die Diskette beschädigen. Wenn das Instrument transportiert wurde, warten Sie mit dem Einschalten, bis dieses die normale Raumtemperatur erreicht hat.
• Schieben Sie die Diskette langsam in das Laufwerk, bis diese einrastet. Um die Diskette wieder auswerfen zu lassen, drücken Sie den EJECT-Taster. Wenden Sie keine Gewalt an.
• Nehmen Sie die Diskette nie aus dem Laufwerk, solange dieses noch arbeitet (die Laufwerk-Anzeige leuchtet hell). Ansonsten können das Laufwerk und die Diskette beschädigt werden.
• Nehmen Sie die Diskette immer aus dem Laufwerk, bevor Sie das Instrument ein- bzw. ausschalten.
• Wenn Sie die Diskette einschieben, achten Sie darauf, daß sich diese nicht verkanet.
• Achten Sie darauf, daß keine Gegenstände oder Flüssigkeit in das Laufwerk gelangen.

Behandlung der Disketten

• Disketten besitzen eine magnetische Scheibe, auf der die Daten gespeichert werden. Beachten Sie die folgenden Hinweise:
• Berühren Sie nicht die Magnetscheibe der Diskette.
  • Vermeiden Sie staubige Umgebungen.
• Setzen Sie Disketten keinen extremen Temperaturen aus (empfohlener Arbeitsbereich: 10—50°C bzw. 50 — 122°F).
• Bewahren Sie Disketten nicht in der Nähe von Magnetfeldern auf (z.B. Lautsprecher, Endstufen usw.).

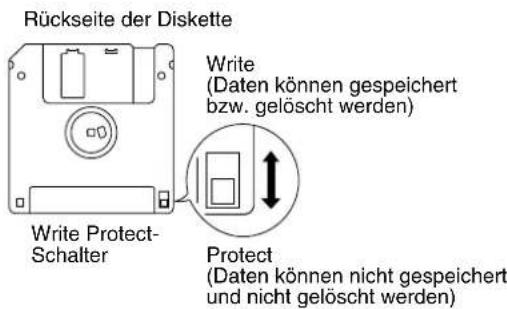

• Disketten besitzen einen Schreibschutzschalter, der immer auf der Position "PROTECT" gesetzt sein soll. Nur für den Fall der Speicherung oder Überschreiben einer Datei muss dieser Schalter auf die Position "WRITE" gesetzt werden.

Write Protect-Schalter

Protect (Daten können nicht gespeichert und nicht gelöscht werden)

• Achten Sie darauf, dass sich das Label der Diskette nicht löst, da sich die Diskette ansonsten nur schwer aus dem Laufwerk auswerfen lässt.
• Bewahren Sie Disketten in dafür vorgesehene Diskettenboxen auf. Alle wichtigen Daten sollten zusätzlich auf einer weiteren Diskette als Sicherheitskopie gespeichert werden. Roland übernimmt keine Haftung für Datenverluste von Disketten.
• Wenn Sie eine Diskette der AT-Orgel in das Laufwerk eines Fremd-Instrumentes stecken, sollte vorher der "Protect"-Schalter immer auf die Position PROTECT gesetzt werden, weil ansonsten die Datenstruktur der Diskette des Fremd-Instrumentes verändert wird und die Diskette danach nicht mehr von der Orgel gelesen werden kann. (Ausnahmen bilden lediglich die Roland-Instrumente der Serien HP-G, MT, KR, Atelier und PR-300).

* GS () is ein eingetragenes Warenzeichen der Roland Corporation.
* Microsoft und MS-DOS sind eingetragene Warenzeichen der Microsoft Corporation.
* Apple und Macintosh sind eingetragene Warenzeichen der Apple Computer, Inc.
* IBM und IBM PC sind eingetragene Warenzeichen der International Business Machines Corporation.
* XG lite () in ein eingetragenes Warenzeichen der Yamaha Corporation.
* Alle anderen Produktbezeichnungen sind Warenzeichen bzw. eingetragene Warenzeichen der jeweiligen Hersteller.

Eigenschaften

Wir bedanken uns für Ihre Entscheidung zur Roland AT-90S Luxury "Atelier Series" Orgel.

Die AT-90S Luxury ist eine modernes, hochwertiges elektronisches Instrumente der Luxusklasse.

Um alle Funktionen des Instrumentes kennezulernen, lesen Sie diese Anleitung bitte vollständig durch.

* Das Instrument wird in dieser Anleitung als "AT-90SL" bezeichnet.

Grundsätzliche Eigenschaften der ATELIER-Serie

Große Anzahl von Orgel-Klängen

Die Orgeln der AT-Serie beinhalten viele Orgelklänge, z.B. Jazz-Orgel, Theater-Orgel, Pfeifenorgel usw..

Einfache und übersichtliche Bedienung

Die Bedienoberfläche ist sehr einfach zu übersehen, so dass Sie nach Einschalten sofort beginnen können, das Instrument zu spielen. Die Bedientaster sind bei allen Orgeln angeordnet wie bei einer klassischen Orgel. Dieses erleichtert Ihnen den Umgang mit dem Instrument, wenn Sie das Orgelmodell innerhalb der Roland Atelier-Serie wechseln.

Große Anzahl von Instrumenten-Klängen

Die Orgeln besitzten außer vielen Orgel-Klängen auch weitere Instrumenten-Klänge wie z.B. Strings, Piano oder Brass.

Spieldynamik eines Pianos auf dem unteren Manual

Das untere Manual besitzt die Spieldynamik eines Pianos, so dass Sie die Klavierklänge mit authentischer Expressivität spielen können. Auch eine Halbpedal-Funktion und die Möglichkeit der Anpassung der eigenen Spieldynamik sind vorhanden.

Alle Orgelmodelle besitzen sehr realistische Flügel-Klänge.

Daten-Kompatibilität zu anderen ATELIER-Orgeln

Die Datenstruktur der ATELIER-Serie ist untereinander kompatibel, so dass Sie die Spieldaten bzw. Registrierungen vorheriger Atelier-Orgeln sofort mit den neuen Atelier-Orgeln unverändert übernehmen können.

Music Styles aus aller Welt

Die Orgeln besitzen verschiedene Music Styles aus aller Welt (Rhythmus und Begleitung) und decken damit das komplette Spektrum der internationel beliebtesten Rhythmen ab.

SMF-Musikdaten von Diskette ladbar

Sie können SMF-Musikdaten in den internen Composer laden und z.B. zu einer Song-Begleitung, die mit der internen, GM2-kompatiblen Klangerzeugung abgespielt wird, eine Solomelodie spielen.

Weitere Eigenschaften

Professioneller Hall-Prozessor

Die Orgel besitzt einen professionellen Reverb-Prozessor mit Rolands RSS-Technologie (ein spezieller 3D-Effekt), mit dem z.B. der Hall einer Kathedrale nachgebildet werden kann.

Arranger mit professionellen Rhythmusklängen und einer sehr realistischen Begleitautomatik

Die Rhythmen und die Begleitautomatik sind so realistisch programmiert, dass sie eine echte Alternative zu einer Begleitband darstellen.

Neu programmierte "Active Expression"-Klänge

Bei Bewegen des Expression-Pedals wird nicht nur die Lautstärke eines Klangs verändert, sondern auch die Klangfarbe. Bei einigen Sounds werden bei Bewegen des Expression-Pedals zusätzliche Klänge hinzugefügt.

"Music Assistant"- und "Quick Registration"-Funktionen

Der "Music Assistant" wählt automatisch passende Rhythmen und Klänge aus.

Mithilfe der "Quick Registration"-Funktion können Sie über die Eingabe von Suchbegriffen spezielle Registrierungen von bekannten Organisten wie z.B. Hector Olivera aufrufen.

Integrierte Vokal-Klänge und Vokal-Phrasen

Zusätzlich zu den Orgelklängen besitzt das Instrument Vokal-Klänge wie z.B. "Jazz Scat" und Vokal-Phrasen.

Harmony Intelligence-Funktion

Die Harmony Intelligence-Funktion erzeugt im für den Klang des oberen Manuals automatisch eine zweite Stimme auf Grundlage des im unteren Manual gespielten Akkordes.

Rhythm Customize-Funktion

Mit "Rhythm Customize" können Sie die internen Rhythmen verändern, z.B. Hinzufügen oder Löschen von Noten einzelner Rhythmus-Klänge.

Unteres Manual mit 76 Tasten

Das untere Manual besitzt 76 Tasten und ist bis zu vier getrennte Tastaturzonen aufteilbar. Sie können auch Drums- oder SFX-Sounds auf dem unteren Manual spielen.

Notendarstellung im LCD-Display

Das große LCD-Display ermöglicht die Darstellung der Noten von selbst eingespielten Daten oder von Spieldaten, die von einer Diskette geladen wurden. Damit ist es sehr einfach und bequem, zu einem Song zu spielen bzw. die

Notendarstellung der Songpassage zu prüfen, die Sie selber eingespielt haben.

Das Farb-Display ermöglicht eine sehr bequeme Bedienung aller Einstellungen.

Ausgabe von Textdaten über einen Videoausgang

Sie können z.B. einen Fernseher an die AT-90SL anschließen und über diesen die Textdaten eines Songs anzeigen lassen.

In dieser Anleitung verwendete Symbole

• Taster-Bezeichnungen sind in eckigen Klammern angegeben ("[ ]"), z.B. der [Harmony Intelligence]-Taster.
• Felder, die im Display berührt werden können, sind mit den Symbolen“< >” eingefasst, z.B. .
  • [+] [-], [▲] [▼], [◀] [▶] bedeutet: bedeutet: Drücken Sie einen dieser angegebenen Taster. Beispiel: Value [-][+]-Taster, Reverb [▲] [▼]-Taster, Tempo [◀] [▶]-Taster.

Inhalt

Wichtige Hinweise ....5

Eigenschaften 7

In dieser Anleitung verwendete Symbole 9

Inhalt 10

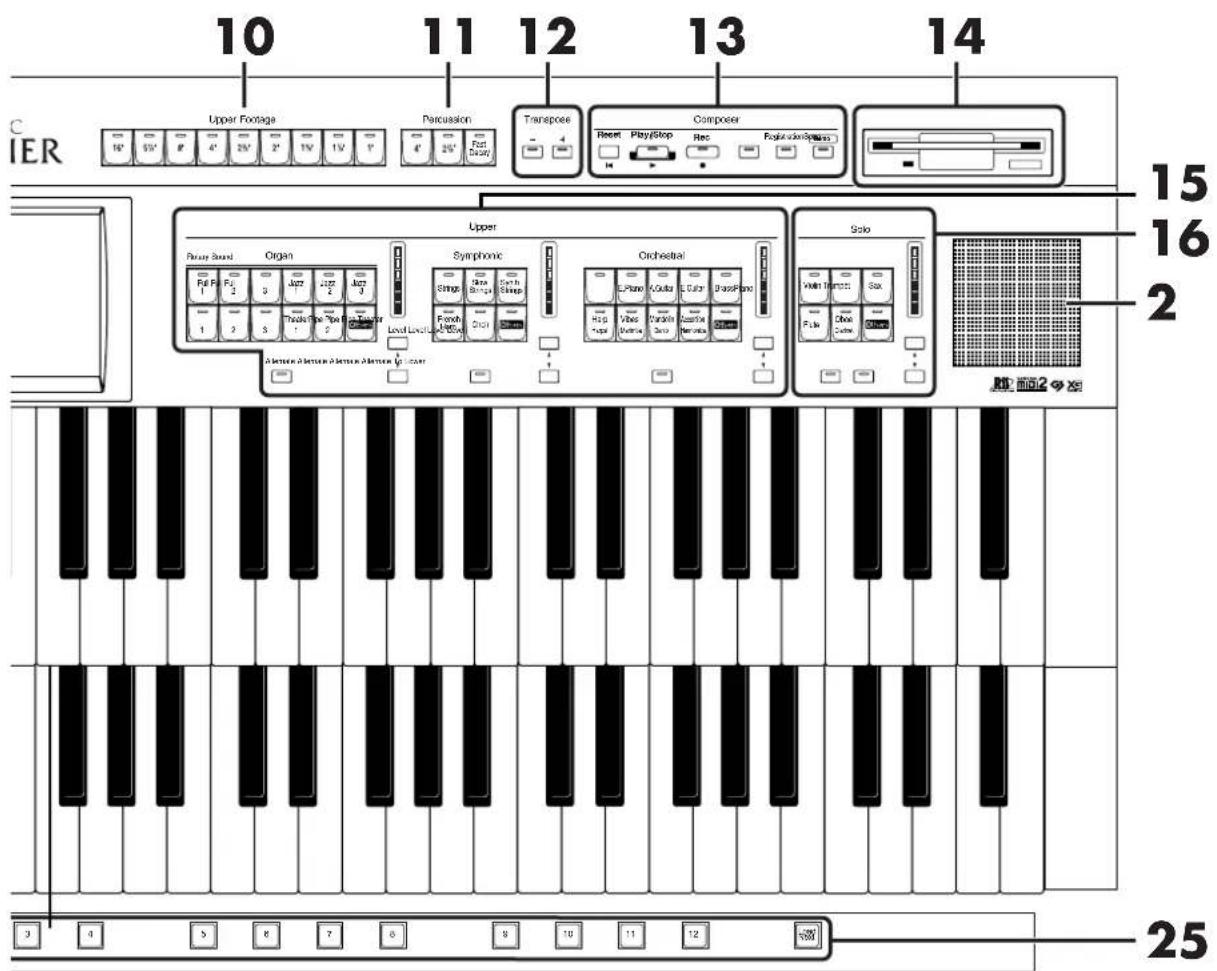

Die Bedienoberfläche ....16

Vorbereitungen ....18

Anbringen der Pedaleinheit....18

Öffnen und Schließen des Tastaturdeckels....18

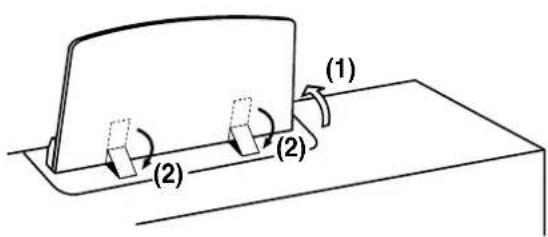

Der Notenständer 18

Anschließen des Netzkabels 19

Ein- und Ausschalten....19

Anschließen des Kopfhörers....20

Anschließen eines Mikrofons....20

Einschalten der Beleuchtung 21

Die Kabelführung 22

Die Sitzbank 22

Abrufen der Werksvoreinstellungen....22

Abrufen der Werksvoreinstellungen aller Einstellungen außer denen des User-Speichers...... 24

Das Display....25

Die verschiedenen Display-Anzeigen....25

Verschiedene Funktionen 29

Abspielen der Demo Songs....29

Die Music Assistant-Funktion 31

Die Music Assistant Search-Funktion....33

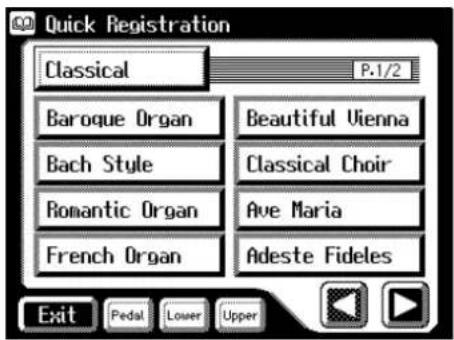

Die Quick Registration-Funktion....35

Die Quick Guide-Funktion....37

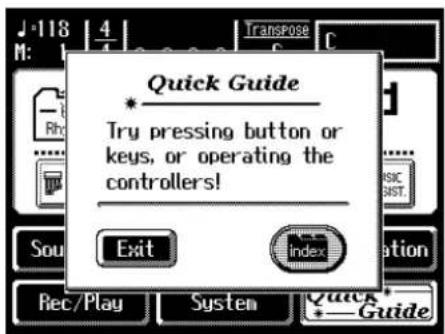

Das Index-Menu 37

Kapitel 1 Spielen der Klänge....39

Auswahl der Klänge 39

Die Begriffe "Klänge" und "Parts" 39

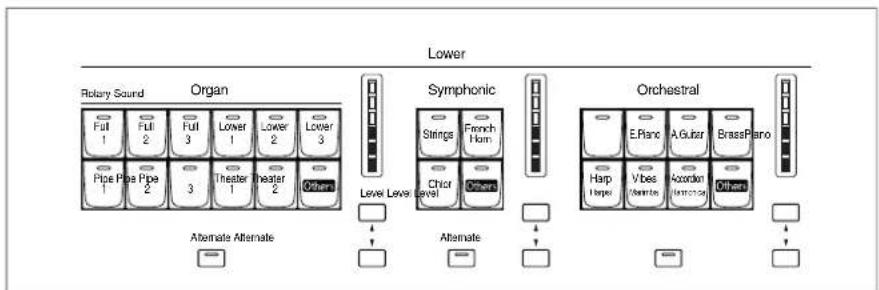

Die Funktionen der Upper/Lower/Pedal Bass-Taster 40

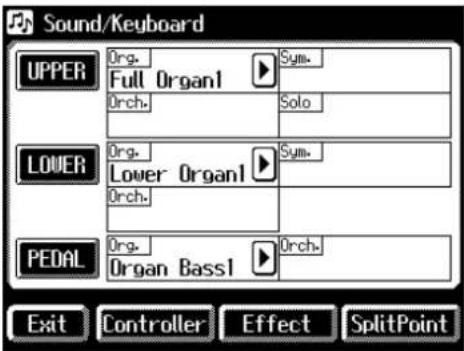

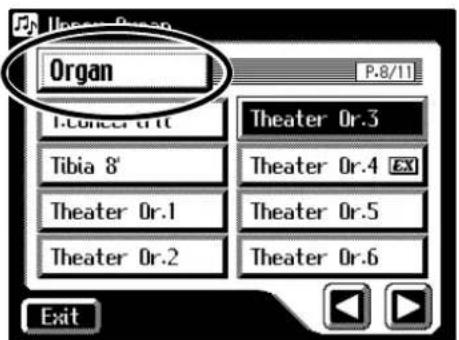

Auswahl der Upper- und Lower-Klänge 41

Auswahl eines Klangs für den Pedal Bass 42

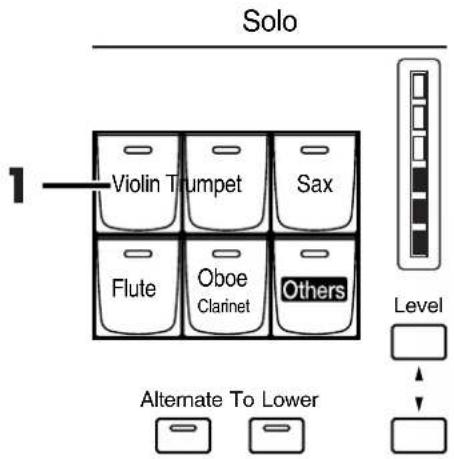

Auswahl des Solo-Klangs 43

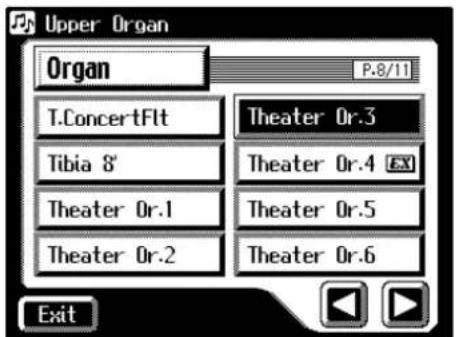

Auswahl eines Klangs über den [Others]-Taster 44

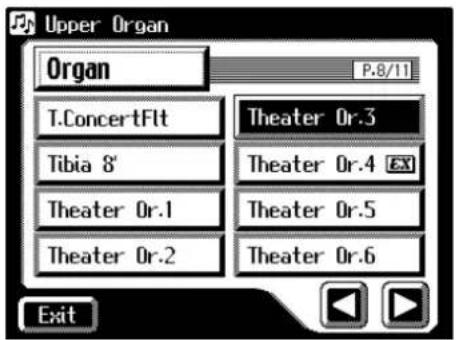

Spielen eines Vokal-Klangs....46

Spielen eines Active Expression-Klangs 48

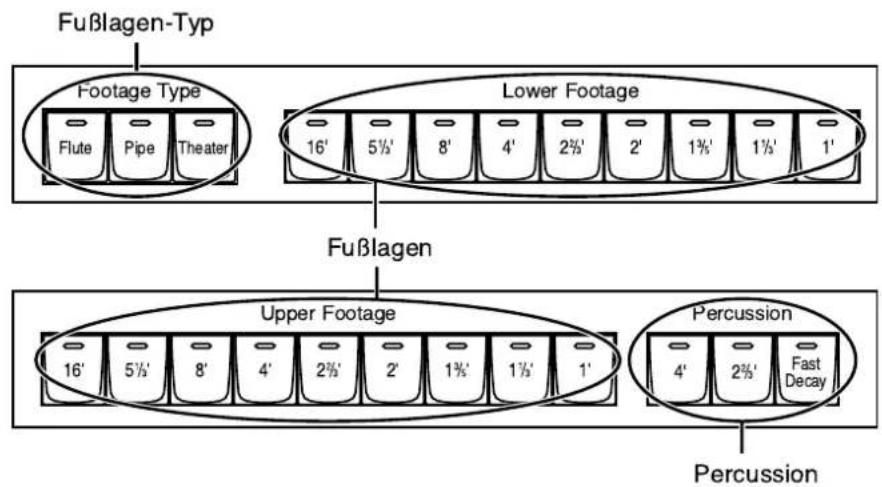

Erstellen von Orgelklängen über die verschiedenen Fußlagen.... 49

Einstellen der Lautstärke-Balance 52

Oktavieren der Klänge (Octave Shift) 54

Spielen der Schlagzeug-Klänge und Soundeffekte auf dem unteren Manual (Drums/SFX)......56

Wechseln des Drums/SFX Sets....57

Spielen von Percussion-Klängen im linken Bereich des unteren Manuals (Manual Percussion) 58

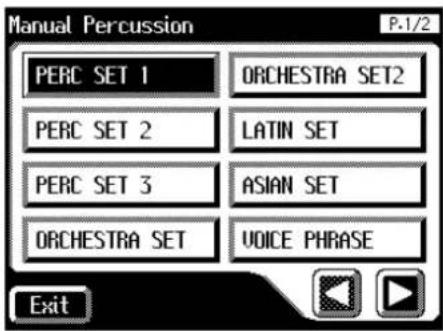

Wechseln des Manual Percussion-Sets 59

Halten der auf dem unteren Manual gespielten Noten (Lower Hold).... 60

Kapitel 2 Die Rhythmen....61

Auswahl eines Rhythmus 61

Die Rhythmen im User-Speicher 62

Die Rhythm Search-Funktion....63

Spielen der Rhythmen 65

Starten des Rhythmus über einen Taster 65

Starten des Rhythmus durch Spielen einer Note auf dem unteren Manual oder dem

Fußpedal (Sync Start) 66

Stoppen des Rhythmus 67

Verändern des Rhythmus-Tempos....67

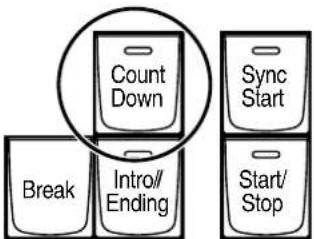

Hinzufügen eines Vorzählers am Ende des Intros....68

Spielen des Rhythmus zusammen mit der Automatischen Begleitung.... 68

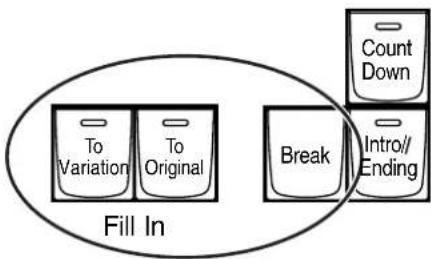

Variieren des Rhythmus oder der Automatische Begleitung.... 69

Verändern des Arrangements der Begleitung (Style Orchestrator) 69

Spielen von Akkorden mit einfachem Fingersatz 70

Die Leading Bass-Funktion....72

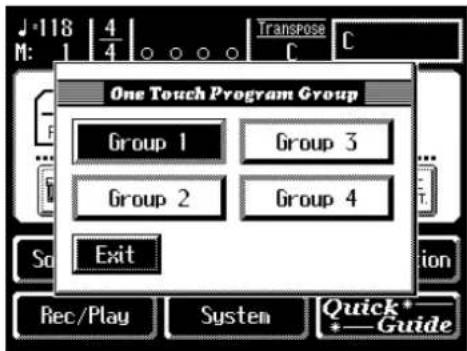

Einschalten der Begleitautomatik (One Touch Program)....74

Spielen bzw. Laden eines Rhythmus/Music Styles von einer Diskette.... 76

Einlegen und Auswerfen einer Diskette....76

Spielen eines Styles einer Music Style-Diskette....77

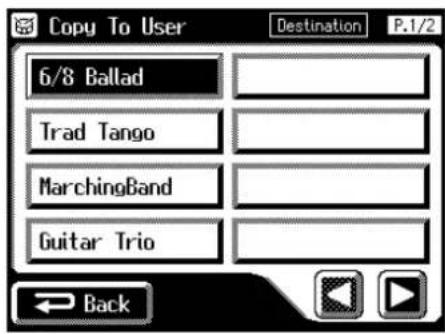

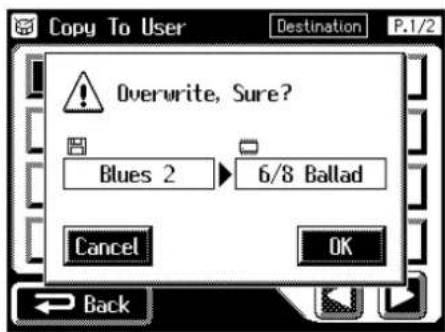

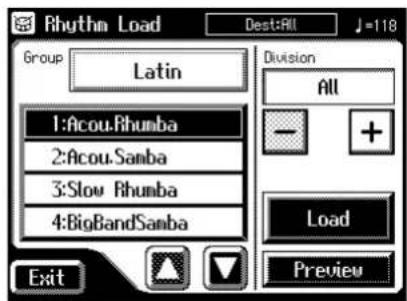

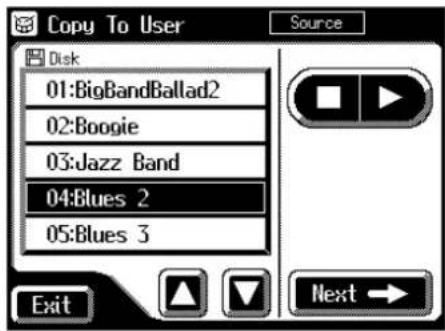

Kopieren eines Rhythmus von Diskette in den User-Speicher.... 78

Zurücksetzen der Rhythmen des User-Speichers auf die Werksvoreinstellungen.... 80

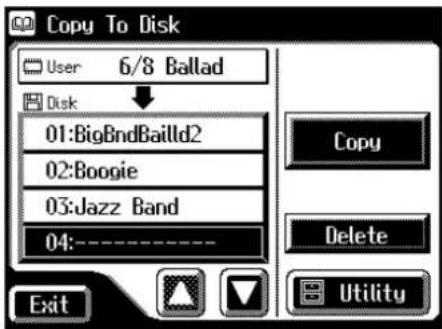

Kopieren eines Rhythmus aus dem User-Speicher auf eine Diskette.... 81

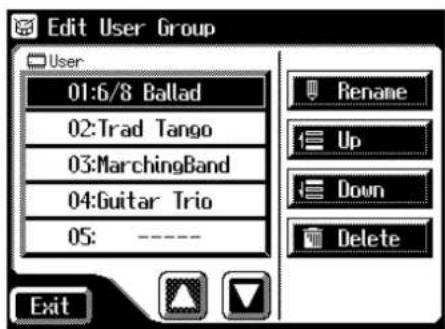

Verändern der Reihenfolge der Rhythmen im User-Speicher....83

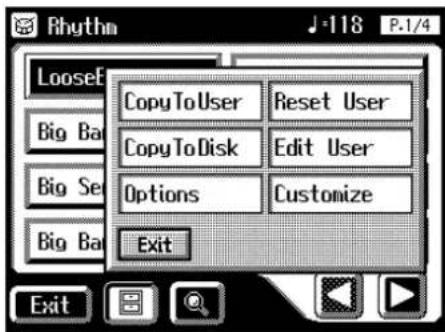

Umbenennen der Rhythmen des User-Speichers....85

Löschen eines Rhythmus aus dem User-Speicher 87

Kapitel 3 Die Registrations-Taster ....89

Speichern einer Registrierung 90

Abrufen einer Registrierung....91

Abrufen einer Registrierung mit der Einstellung DELAYED 91

Abrufen einer Registrierung mit der Einstellung INSTANT 91

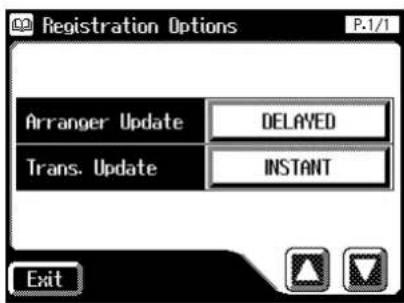

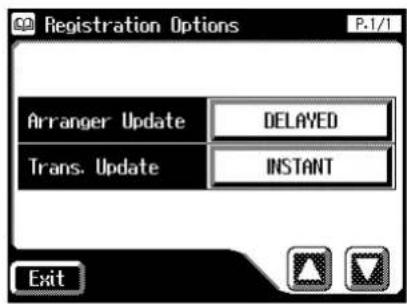

Verändern der Abruf-Methode für die Registrierungen.... 92

Automatische Sicherung bei Verändern der Einstellungen....93

Benennen eines Registration-Sets....94

Formatieren einer Diskette....96

Speichern von Registration-Sets auf eine Diskette 98

Laden von Registrierungen....101

Laden eines Registration-Sets....101

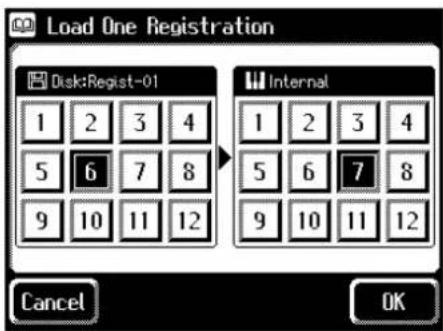

Laden einer einzelnen Registrierung 103

Aufeinander folgendes Abrufen der Registrierungen einer Diskette (Load Next)......106

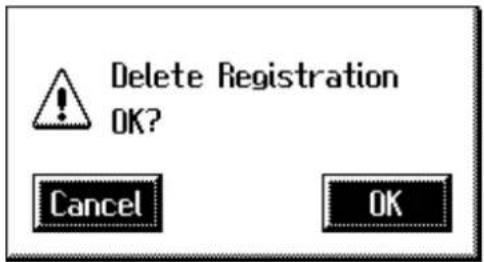

Löschen eines Registrierung auf der Diskette....108

Verändern der Reihenfolge der Registrierungen auf der Diskette 110

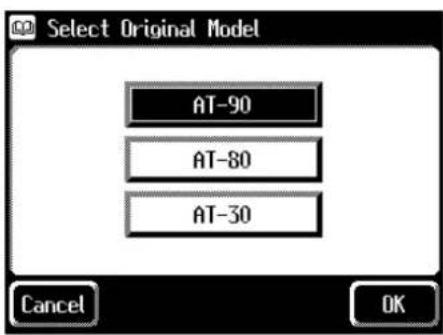

Die Verwendung von Registrierungen vorheriger Roland Atelier-Orgeln.... 111

Kapitel 4 Die Spiel-Funktionen ....114

Transponieren in eine andere Tonart (Key Transpose) 114

Einstellen der Brillianz....115

Halten des Klangs (Damper Pedal) 115

Pitch Bend- und Vibrato-Effekte 116

Die Fußschalter 117

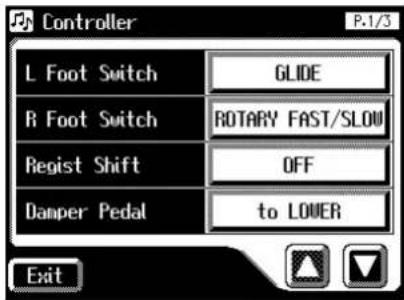

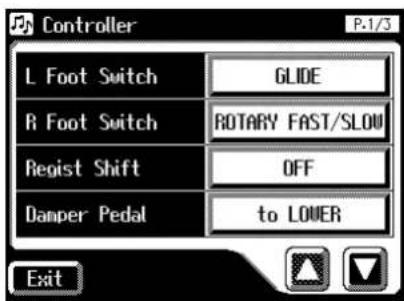

Einstellen der Funktionen der Fußschalter 118

Umschalten der Registrierungen mit dem Fußschalter....119

Einstellen der Lautstärke mit dem Expression Pedal 120

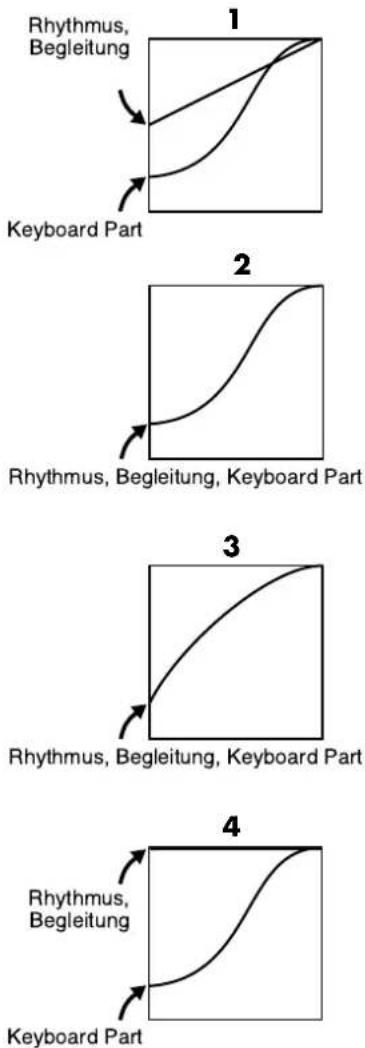

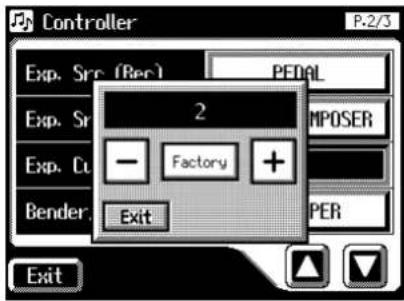

Wirkungsweise des Expression Pedals....121

Kapitel 5 Verschiedene Spieleffekte ....122

Hinzufügen einer Harmonie zur Melodiestimme (Harmony Intelligence).... 122

Der Harmony Intelligence [Others]-Taster 123

Der Rotary-Effekt....125

Rotary Speed....126

Rotary Color....127

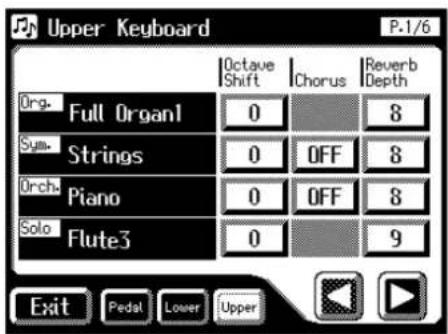

Der Chorus-Effekt 128

Der Sustain-Effekt 129

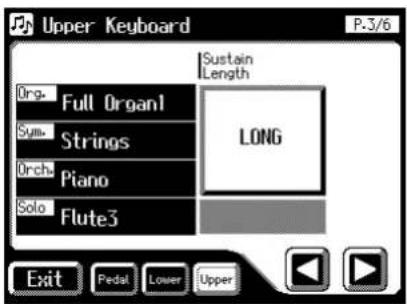

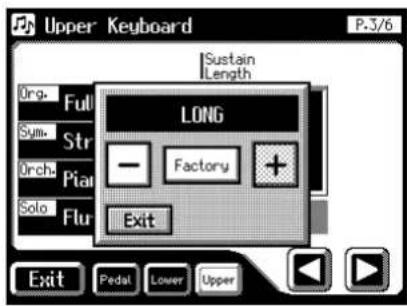

Verändern der Sustain-Länge 130

Der Reverb-Effekt....131

Verändern des Reverb-Typs....132

Verändern der Eigenschaften der Hall-Reflektionen.... 133

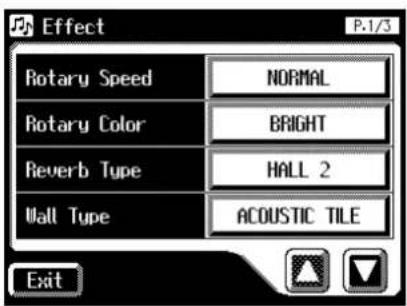

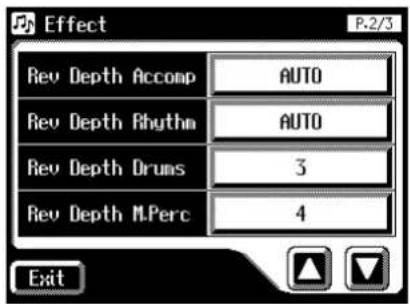

Einstellen der Hall-Lautstärke .... 134

Kapitel 6 Spielen des unteren Manuals ....136

Das Spielen des unteren Manuals....136

Spielen des Solo-Klangs auf dem unteren Manual (Solo [To Lower] Taster).... 138

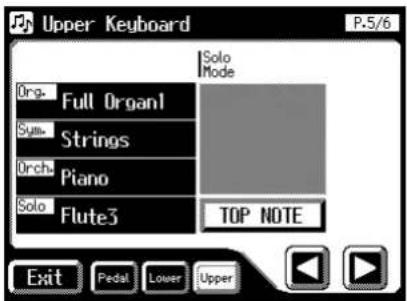

Spielweise des Solo-Klangs....139

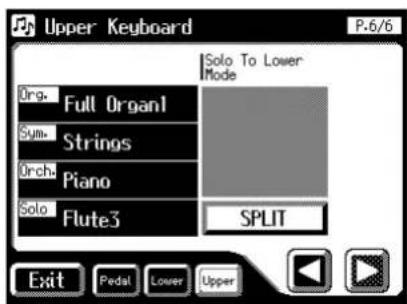

Gleichzeitiges Spielen des Solo- und Lower-Klangs.... 139

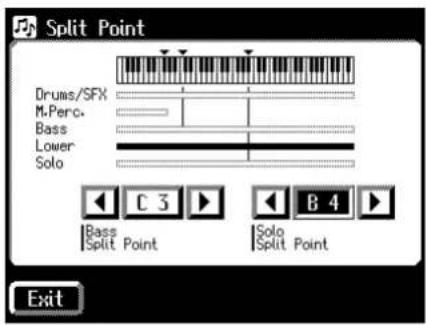

Verändern des Solo Splitpunktes.... 140

Spielen des Bassklangs auf dem unteren Manual ([Bass Split]-Taster)....141

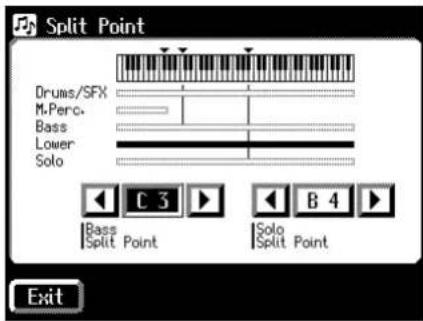

Verändern des Bass-Splitpunktes....142

Spielen des Bass-Klangs mit dem Grundton eines Akkordes (Pedal [To Lower] Taster) ..... 143

Kapitel 7 Aufnahme und Wiedergabe ....144

Was ist ein Track Taster? 145

Aufrufen der Track-Taster....146

Abspielen der Songdaten direkt von einer Diskette 146

Stummschalten einer Spur (Track Mute)....148

Stummschalten von einzelnen Parts einer Spur.... 149

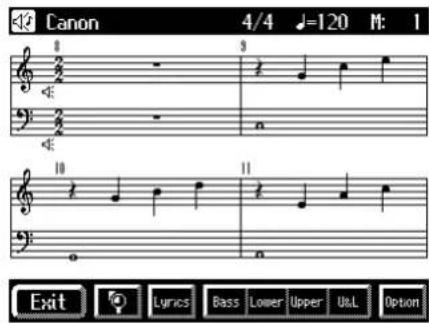

Aufrufen der Noten-Anzeige....150

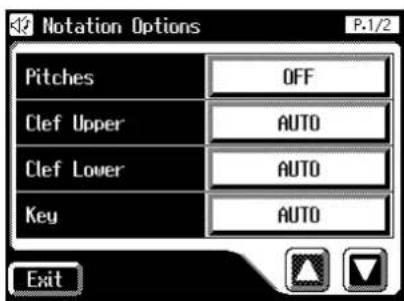

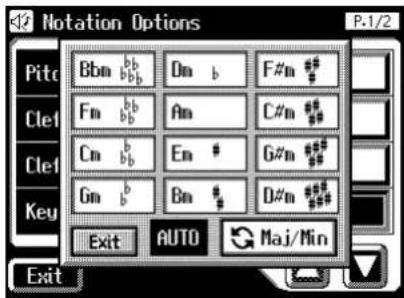

Verändern der Noten-Darstellung 151

Die Aufnahme....153

Abspielen eines Songs 154

Einschalten des Vorzählers (Count In)....154

Aufnahme der einzelnen Parts nacheinander 155

Neu-Aufnahme einer Passage 156

Löschen der Spieldaten (Song Clear)....157

Umbenennen des Songs (Rename) 157

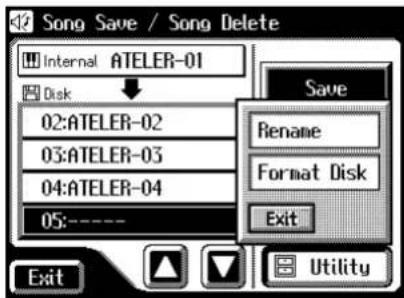

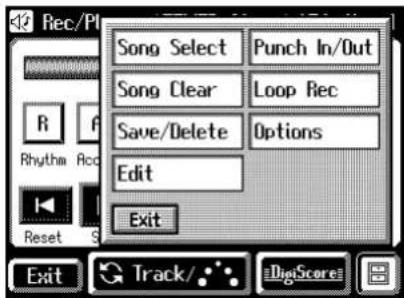

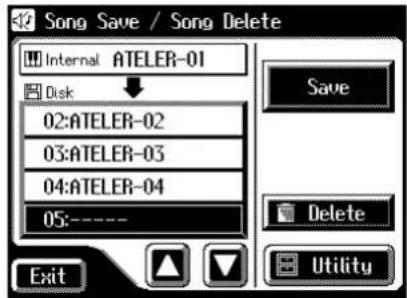

Speichern von Songs auf einer Diskette....159

Laden von Spieldaten in den internen Speicher 160

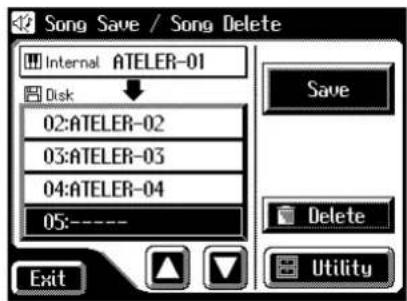

Löschen von Daten einer Diskette 161

Laden eines SMF-Songs und Hinzufügen eigener Spieldaten innerhalb dieses Songs......162

Abspielen des Songs mit verändertem Tempo 163

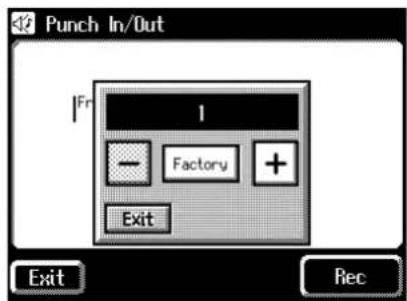

Neu-Aufnahme eines Songabschnitts (Punch-In) 163

Wiederholte Aufnahme der Rhythmus-Spur (Loop Recording).... 164

Der Vorzähler....165

Kapitel 8 Editieren der Spieldaten......166

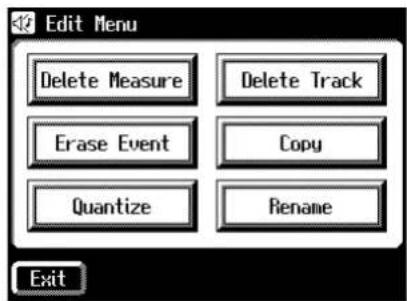

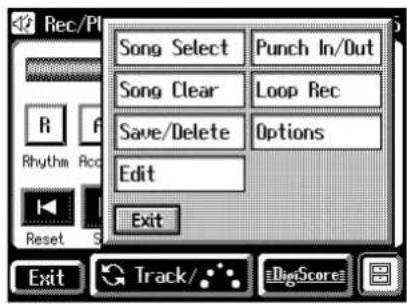

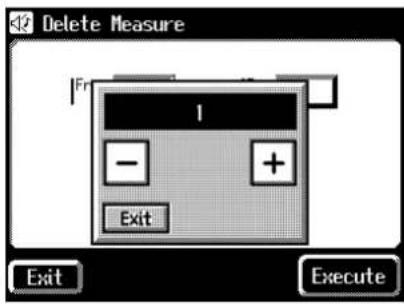

Löschen eines Taktes (Delete Measure) 166

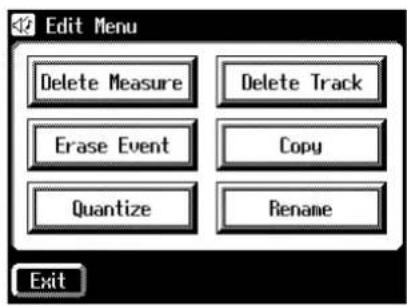

Löschen einer kompletten Spur (Delete Track)......167

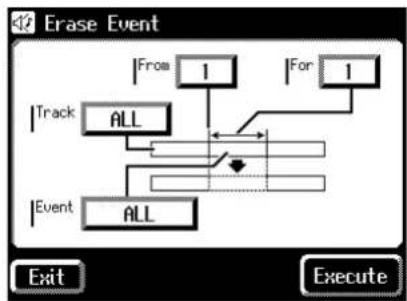

Entfernen von Daten (Erase Event)....169

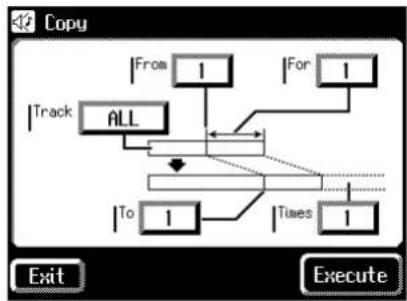

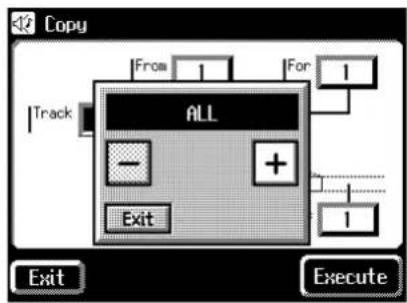

Kopieren von Daten (Copy)....171

Korrigieren der Noten-Positionen (Quantize) 172

Kapitel 9 Erstellen eigener Rhythmen ....174

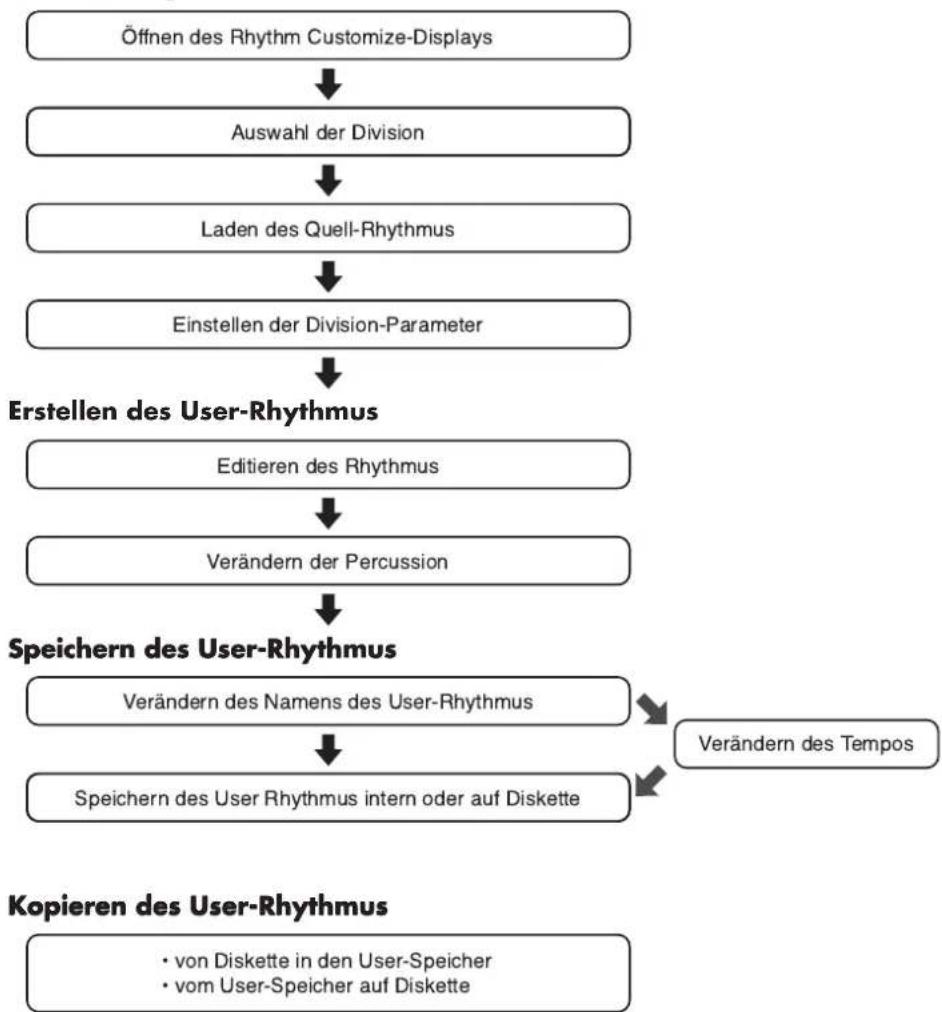

Vorbereitungen 175

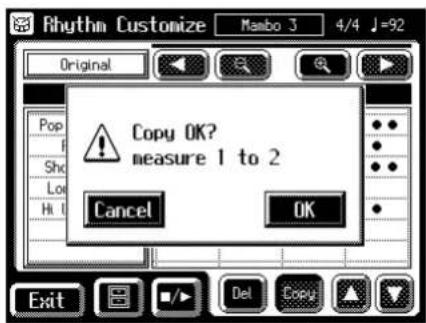

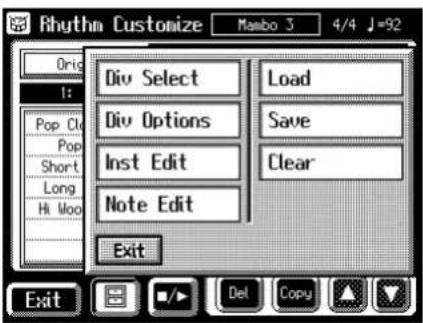

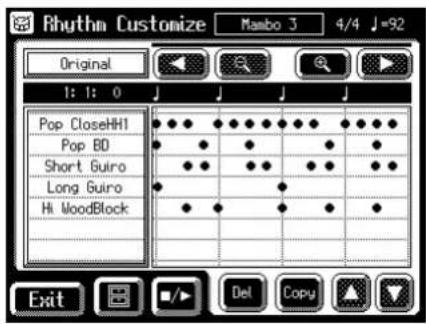

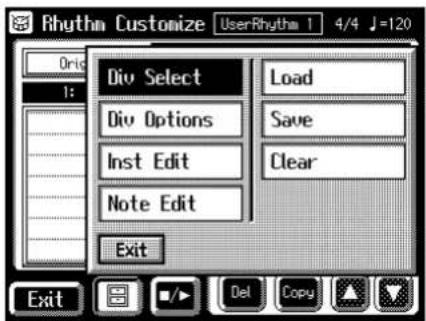

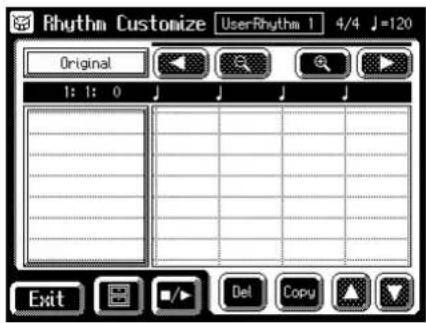

Aufrufen des Rhythm Customize-Displays.... 175

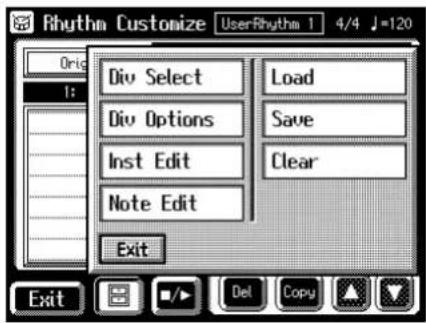

Auswahl der Division....176

Laden des Rhythmus....177

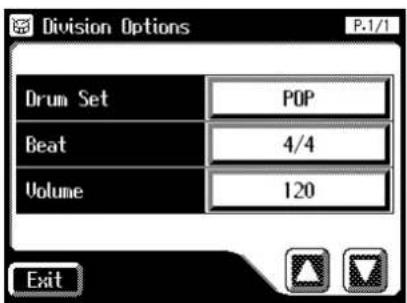

Einstellen der Division-Parameter....178

Editieren des Rhythmus....179

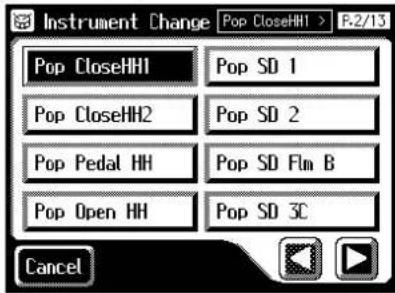

Auswechseln eines Sounds....182

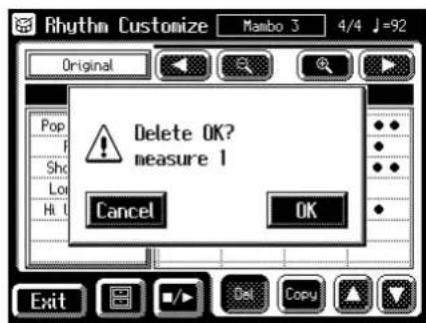

Löschen eines User-Rhythmus....183

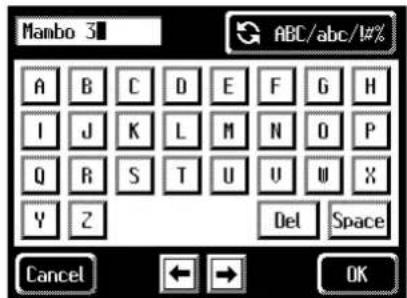

Verändern des Rhythmus-Namens (Rename).... 183

Speichern des User-Rhythmus im User-Speicher oder auf einer Diskette 184

Kapitel 10 Weitere Einstellungen ....185

Einstellungen für das Instrument 185

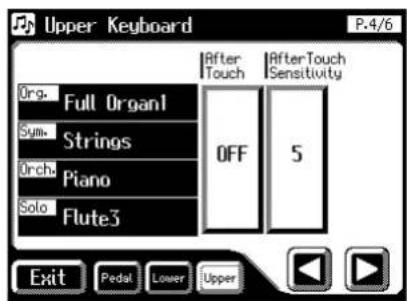

Einstellen der Aftertouch-Empfindlichkeit....185

Spielweise des Pedal-Klangs 186

Performance-Einstellungen....187

Zuweisung des Haltepedals....187

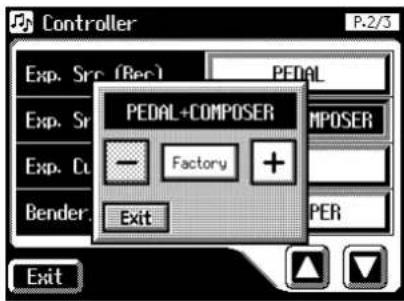

Die Funktion des Expression Pedals 187

Bestimmen der Bereiche, für die der Pitch Bend/Vibrato-Effekt wirkt...... 188

Verändern der Bandbreite des Pitch Bend-Effektes.... 189

Rhythmus-Einstellungen....189

Chord Hold On/Off 189

Der Vorzähler-Klang 190

Umschalten des Rhythmus-Tempos 190

Registrier-Einstellungen....191

Abrufen der Rhythmus- und Arranger-Einstellungen.... 191

Bestimmen der Methode, mit der die Transponierung abgerufen wird 191

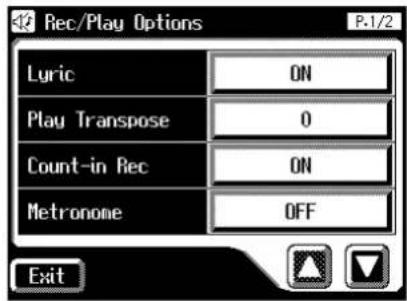

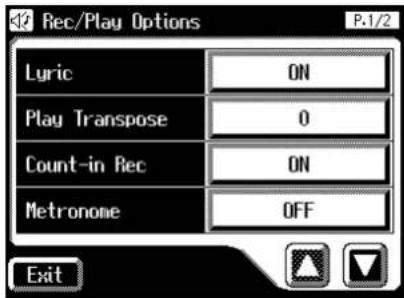

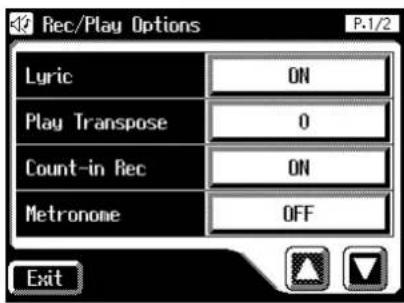

Composer-Einstellungen....192

Ein- und Ausschalten der Text-Anzeige (Lyrics) 192

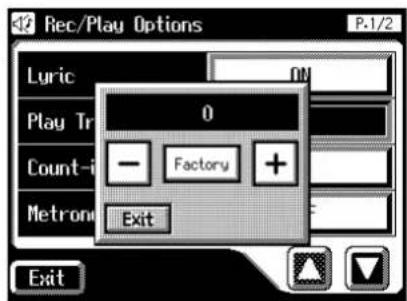

Verändern der Tonart des Song-Playbacks (Play Transpose) 192

Verändern der Metronom-Einstellung 193

Einstellen der Metronom-Lautstärke 193

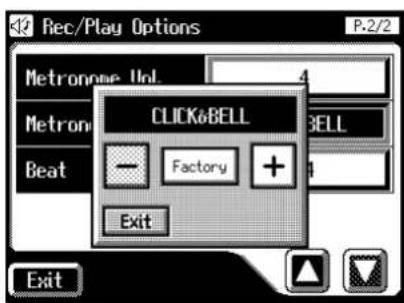

Verändern des Metronom-Klangs 194

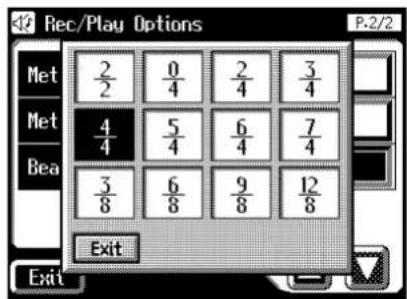

Einstellen der Taktart 194

Weitere Einstellungen....195

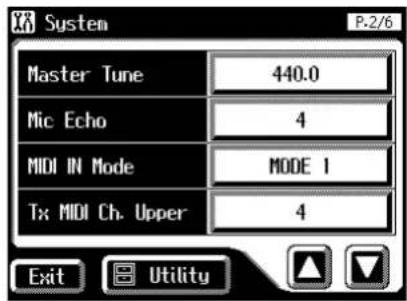

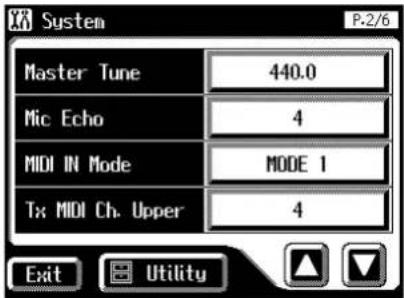

Einstellen der Standard-Tonhöhe (Master Tune).... 195

Mic Echo....195

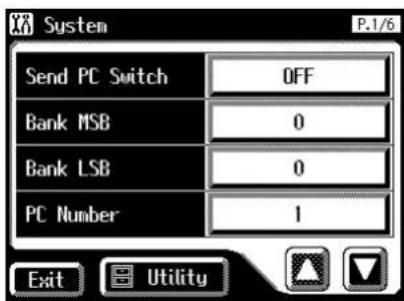

Senden von Programm-Nummern....196

Einstellen der Programm-Nummer....196

Der MIDI IN Mode 197

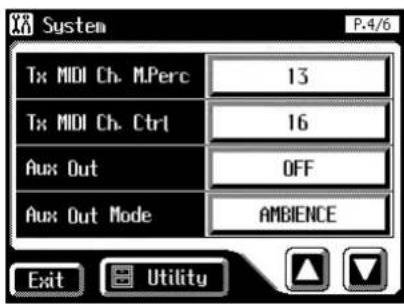

Einstellen der MIDI-Sendekanäle 197

Kalibrieren des Displays....198

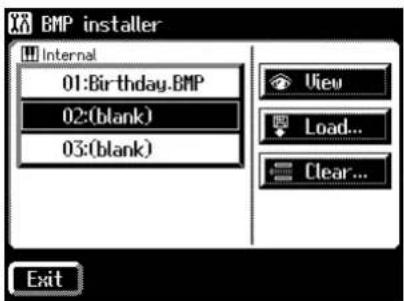

Anzeigen einer Bilddatei im Display 199

Löschen einer Bilddatei aus dem internen Speicher.... 200

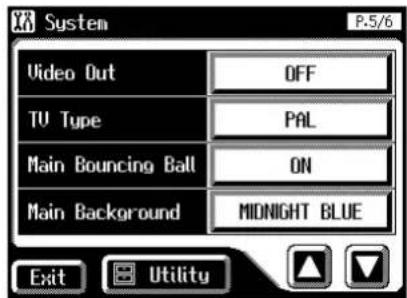

Auswahl des Hintergrundes des Haupt-Displays.... 201

Ausschalten der Springball-Anzeige im Haupt-Display 202

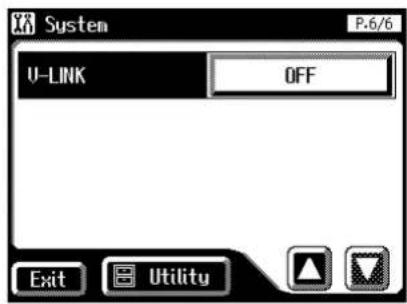

Die V-LINK-Funktion....202

Kapitel 11 Anschluss an externe Instrumente ....204

Namen und Funktionen der Buchsen und Anschlüsse 204

Anschließen externer Audio-Geräte 205

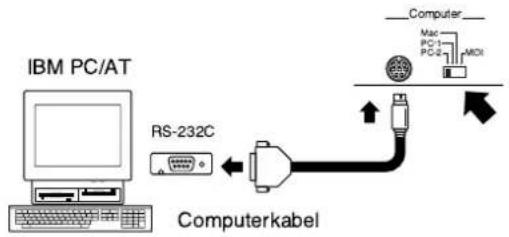

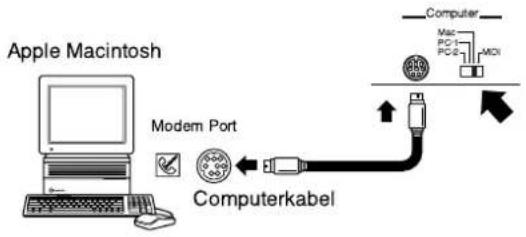

Anschließen an einen Computer....206

Anschließen an einen Computer mithilfe eines USB-MIDI-Interfaces.... 207

Verbindung über die MIDI-Anschlüsse....208

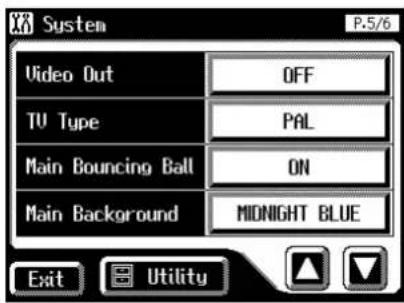

Anschließen eines Video-Monitors....209

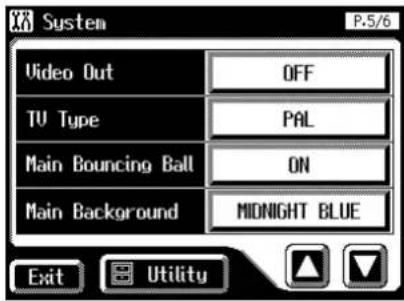

Umschalten des TV-Formats 209

Anschließen externer Lautsprecher oder eines externen Hallgerätes (RSS Reverb) 210

Ein- und Ausschalten des Aux-Ausgangs.... 210

Umschalten des Aux Out Mode....210

Mögliche Fehlerursachen....213

Fehlermeldungen....218

Liste der Klänge....220

Liste der Drums/SFX Sets....223

Manual Percussion-Liste....227

Liste der Instrumente (Rhythm Customize) ......228

Liste der Rhythmen ....235

Liste der Disk-Music Styles ....237

Liste der Akkorde....238

Sachwortverzeichnis ....240

Die Klangerzeugung der Roland ATELIER-Orgeln 241

Auswechseln der Glühbirnen 242

Benötigte Gegenstände 242

Die Beleuchtung der Bedienoberfläche....242

Die Beleuchtung des Notenständers 244

Die Beleuchtung der Pedaleinheit 245

Einstellungen, die nach Ausschalten gespeichert bleiben......246

Liste der Demo Songs....248

Liste der Kurzbefehle (Shortcuts) 251

Technische Daten 252

Index......255

Die Bedienoberfläche

Level-Anzeige → S. 53

1. Solo Voice Select-Taster → S. 43

Solo Part

[Alternate]-Taster

Level-Anzeige → S. 53

1. Lower

[Start/Stop]-Taster → S. 65, S. 67

1. [Brilliance]-Regler → S. 115

2. [Master Volume]-Regler → S. 19

3. [Bender/Vibrato]-Hebel > S. 116

4. Rotary Sound → S. 125

[On/Off]-Taster

[Fast/Slow]-Taster

1. Registration-Taster

[Manual]-Taster > S. 93

Anbringen der Pedaleinheit

1. Lösen Sie das Pedalkabel, das am oberen Teil des Expression Pedals befestigt ist.
2. Verbinden Sie das Pedalkabel mit dem Anschluss auf der rechten Seite der Pedaleinheit.
3. Schieben Sie die Pedaleinheit langsam unter die Orgel.

Entfernen Sie nicht die Transportsicherung neben dem Expression Pedal. Bevor Sie die AT-90SL transportieren, sollten Sie das Pedalkabel aufwickeln und an der Transportsicherung befestigen.

Öffnen und Schließen des Tastaturdeckels

1. Fassen Sie den Deckel mit zwei Händen und heben Sie diesen an. Schieben Sie den Deckel dann in das Gehäuse.
2. Um den Deckel wieder zu schließen, ziehen Sie diesen nach vorne, und lassen ihn langsam herunter.

WICHTIG

Verletzen Sie dabei nicht Ihre Hand. Bei Kindern sollte immer eine erwachsene Aufsichtsperson anwesend sein. Wenn Sie die Orgel bewegen möchten, schließen Sie vorher den Tastaturdeckel.

Achten Sie darauf, keine Notenblätter o.ä. auf dem Manual zu lassen, wenn Sie den Deckel schließen möchten.

Der Notenständer

1. Klappen Sie den Notenständer hoch.
2. Klappen Sie die Stützen auf der Rückseite aus.
3. Ziehen Sie den Notenständern mit beiden Händen zu sich heran, bis Sie die für Sie optimale Position erreicht haben.

Achten Sie darauf, dass der Notenständer nicht umknickt bzw. beschädigt wird.

Anschließen des Netzkabels

1. Stellen Sie zunächst sicher, daß sich der [Power]-Schalter auf der Position "OFF" befindet (= nicht eingedrückt).

1. Verbinden Sie das Netzkabel mit der AC In-Buchse der Orgel und einer Steckdose.

WICHTIG

Verwenden Sie nur das der Orgel beiliegende Netzkabel.

Wenn Sie die Orgel längere Zeit nicht spielen, ziehen Sie vorsichtshalber das Netzkabel aus der Steckdose.

Ein- und Ausschalten

WICHTIG

Schalten Sie die Instrumente immer in der vorgeschriebenen Reihenfolge ein, um Beschädigungen durch Signalspitzen (z.B. der Lautsprecher) vorzubeugen.

Einschalten

1. Überprüfen Sie, ob

• das Netzkabel korrekt angeschlossen ist
- der [Master Volume]-Regler auf der Position "Min" steht.

1. Drücken Sie den [Power On]-Taster, um die Orgel einzuschalten.

Die Power-Anzeige leuchtet rot.

Die Orgel ist nach Überbrückung des Schutzschaltkreises nach einigen Sekunden betriebsbereit.

1. Der [Master Volume]-Regler steuert die Gesamtlautstärke des Instrumentes.

Stellen Sie das Expression Pedal auf die Mittel-Position. Regeln Sie dann die Gesamtlautstärke mit dem [Master Volume]-Regler auf einen angenehmen Wert. Nun können Sie die Lautstärke mit dem Expression Pedal variieren.

■Ausschalten

1. Setzen Sie den [Master Volume]-Regler auf die Position "Min" (leiseste Lautstärke).
2. Drücken Sie den [Power On]-Schalter, um die Orgel auszuschalten.

Anschließen des Kopfhörers

Der Kopfhöreranschluss befindet sich links unterhalb des Manuals.

1. Schließen Sie den Stereo-Kopfhörer an die Phones-Buchse an.

Nach Anschließen des Kopfhörers sind die Lautsprecher der Orgel stummgeschaltet, so daß Sie dann "unter Ausschluß der Öffentlichkeit" spielen und üben können.

Phones

2. Regeln Sie die Kopfhörer-Lautstärke entweder mit dem [Master Volume]-Regler oder dem Expression-Pedal.

Verwenden Sie möglichst nur Stereo-Kopfhörer.

Hinweise zur Verwendung von Kopfhörern

• Achten Sie darauf, das Kabel des Kopfhörers nicht zu beschädigen.
• Verringern Sie die Lautstärke der Orgel, bevor Sie den Kopfhörer anschließen, damit die Lautsprecher des Kopfhörers nicht beschädigt werden.
• Achten Sie darauf, die Lautstärke nicht zu hoch einzustellen, damit keine Beeinträchtigung Ihres Gehörs bzw. Gehörschäden auftreten.

Anschließen eines Mikrofons

Die AT-90SL besitzt einen Mikrofon-Anschluss. Sie können damit Ihren Gesang bzw. Ihre Ansage über die Lautsprecher der Orgel wiedergeben.

1. Schließen Sie das Mikrofon an die Mic In-Buchse (Unterseite der Orgel) an.
2. Stellen Sie die Mikrofon-Lautstärke mit dem [Mic Volume]-Regler ein.

Sie können die Echo-Lautstärke für das Mikrofonsignal einstellen (S. 195).

Ein Mikrofon erhalten Sie als zusätzliches Zubehör bei Ihrem Roland-Vertragspartner.

Wenn der Input-Schalter auf "RSS" gestellt ist, erhält das Mikrofonsignal einen RSS Reverb-Effekt. Sie Lautstärke des Mikrofonsignals kann mit dem [Mic Volume]-Regler eingestellt werden (S. 210).

Hinweise zur Verwendung von Mikrofonen

• Achten Sie darauf, die Lautstärke nicht zu hoch einzustellen.
• Regeln Sie die Lautstärke herunter, bevor Sie das Mikrofon anschließen, damit die Lautsprecher keine lauten Nebengeräusche erzeugen.
• Bei zu hoher Mikrofon-Lautstärke können Rückkopplungen auftreten, die ein lautes Pfeifgeräusch im Lautsprecher zur Folge haben. Vergrößern Sie in diesem Fall den Abstand zwischen Mikrofon und Lautsprecher, verändern Sie die Position des Mikrofons bzw. verringern Sie die Mikrofon-Lautstärke.

Einschalten der Beleuchtung

Drücken Sie nach Einschalten der AT-90SL den [Illumination]-Taster (auf der linken Seite des Instrumentes), um die Taster-Beleuchtung einzuschalten.

On Illumination

Hinweise zur Beleuchtung

Wenn Sie Beleuchtung längere Zeit eingeschaltet ist, werden die Glühbirnen und die Metallteile neben den Glühbirnen sehr heiß. Berühren Sie nicht die Glühbirnen und die erhitzten Metallflächen.

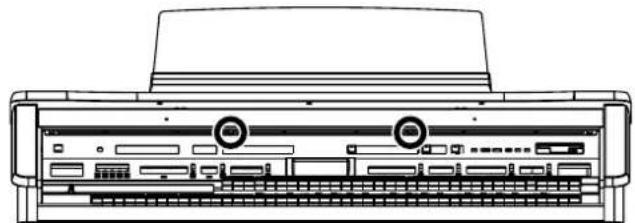

1. Glühbirnen auf der Bedienoberfläche
2. Metallteile des Tastaturdeckels

Berühren Sie nicht die erhitzten Glühbirnen bzw. die Flächen direkt neben den Glühbirnen. Berühren Sie nicht die erhitzten Bereiche neben den Glühbirnen, wenn Sie den Tastaturdeckel schließen.

1. Notenständer

Berühren Sie nicht die erhitzten Glühbirnen im Bereich des Notenständers.

1. Glühbirnen-Abdeckung im Fußpedal-Bereich

Berühren Sie nicht die Abdeckung der Glühbirnen im Fußpedal-Bereich. Diese ist bei Betrieb der Orgel stark erhitzt.

Siehe auch "Auswechseln der Glühbirnen" (S. 242).

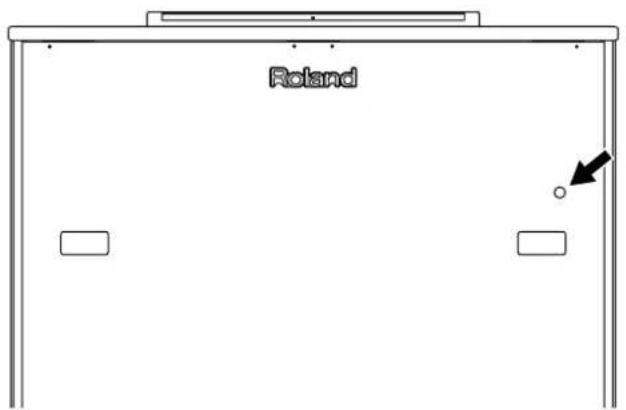

Sie können die Kabel der AT-90SL durch die dafür vorgesehene Aussparung von der Vorderseite zur Rückseite führen.

Stecken Sie nicht einen Finger in diese Aussparung.

Die Sitzbank

Die Sitzbank besitzt einen aufklappbaren Deckel. Sie können im Gehäuse der Sitzbank z.B. Noten aufbewahren.

Hinweise zur Sitzbank

Wenn Sie den Deckel öffnen bzw. schließen, achten Sie darauf, sich nicht die Finger zu verletzen.

Abrufen der Werksvoreinstellungen

Das Abrufen der Werksvoreinstellungen wird auch als "Factory Reset" bezeichnet.

1. Stellen Sie sicher, dass sich im Laufwerk keine Diskette befindet.

2. Berühren Sie im Haupt-Display. Das System-Display erscheint.

1. Berühren Sie . Das Utility-Display erscheint:

1. Berühren Sie im Utility-Display .

Die Einstellungen der Bedienelemente (S. 62) können initialisiert werden, wenn Sie berühren.

Die folgende Bestätigungs-Abfrage erscheint:

Wenn Sie berühren, wird der Vorgang abgebrochen, und das System-Display erscheint wieder.

5. Berühren Sie , um die Werksvoreinstellungen abzurufen.

WICHTIG

Schalten Sie das Instrument nicht aus, solange dieser Vorgang noch nicht abgeschlossen ist!

Durch Abrufen der Werksvoreinstellungen werden alle Registrierungen zurückgesetzt. Speichern Sie daher vorher Ihre Einstellungen auf einer Diskette. Siehe "Speichern von Registration-Sets auf eine Diskette" (S. 98).

WICHTIG

Um den User-Spelcher (S. 62) auf seine Werksvoreinstellungen zurückzusetzen, lesen Sie S. 78.

Die Werksvoreinstellungen können auch wie folgt abgerufen werden:

1. Stellen Sie sicher, dass sich im Laufwerk keine Diskette befindet.
2. Schalten Sie das Instrument aus.
3. Halten Sie den [One Touch Program]-Taster gedrückt, und schalten Sie das Instrument ein:

One Touch Program

Halten Sie den [One Touch Program]-Taster so lange gedrückt, bis das folgende Display erscheint:

Schalten Sie das Instrument nicht aus, solange dieser Vorgang noch nicht abgeschlossen ist!

Abrufen der Werksvoreinstellungen aller Einstellungen außer denen des User-Speichers

Dieser Vorgang wird als "Panel Reset" bezeichnet.

Der User-Speicher (S. 62)

Der User-Speicher beinhaltet die Einstellungen für die User-Rhythmen bzw. der Rhythmen von Music Style-Disketten.

Sie können Rhythmen von Disketten in den internen User-Speicher kopieren (S. 78).

1. Stellen Sie sicher, dass sich im Laufwerk keine Diskette befindet.

2. Berühren Sie im Haupt-Display. Das System-Display erscheint.

1. Berühren Sie im System-Display .

1. Berühren Sie im Utility-Display .

Die folgende Bestätigungs-Abfrage erscheint:

Wenn Sie berühren, wird der Vorgang abgebrochen, und das System-Display erscheint wieder.

1. Berühren Sie , um die "Panel Reset"-Werksvoreinstellungen abzurufen.

WICHTIG

Schalten Sie das Instrument nicht aus, solange dieser Vorgang noch nicht abgeschlossen ist!

Um den User-Speicher (S. 62) auf seine Werksvoreinstellungen zurückzusetzen, lesen Sie S. 80.

Das Display

Die AT-90SL besitzt ein berührungsempfindliches Display (auch "Touch Screen" genannt). Damit können Sie viele Bedienvorgänge direkt durch Berühren eines der Symbole im Display ausführen.

■Die verschiedenen Display-Anzeigen

Das Haupt-Display

Number	Beschreibung
1 Tempo
2 Measure (Takt)
3 Beat (Taktschlag)
4	Bouncing Ball (Taktanzeige)Diese Anzeige erscheint als “springender Ball” im Takt des Rhythmus oder Songs.
5	TransposeZeigt den Transponierwert an.
6	AkkordbezeichnungZeigt den Akkordnamen an, der auf dem unteren Manual gespielt wird.
7	Namen-AuswahltasterÜber dieses Feld können Bezeichnungen abgerufen werden Rhythmus-Name, Song-Name oder Registrierungs-Name).
8 Rhythm Name/Song Name/Registration Name
9	Digital H-Bar (Digital Harmonic Bar)Aufrufen der Digital-Anzeige der Fußlagen (S. 49).
10	Voice NameZeigt den Namen des Klangs an, der über das obere Manual gespielt wird.
11	MUSIC ASSIST (Music Assistant)Aktiviert die Music Assistant-Funktion (S. 31).

WICHTIG

Die in dieser Anleitung verwendeten Abbildungen für die Display-Anzeigen sind lediglich Beispiele und müssen nicht zwangsläufig mit der Anzeige des Displays Ihres Instrumentes übereinstimmen.

WICHTIG

Berühren Sie die Symbole im Display nur leicht. Drücken Sie nicht zu fest auf das Display, ansonsten kann dieses beschädigt werden.

WICHTIG

Wenn das Instrument nicht mehr korrekt auf das Berühren eines Symbols im Display reagiert, muss das Display neu kalibriert werden. Lesen Sie dazu den Abschnitt "Kalibrieren des Displays" (S. 198).

WICHTIG

Legen Sie keine Gegenstände auf das Display.

HINWEIS

Sie können den Kontrast des Displays verändern (S. 204).

HINWEIS

Sie können die Springball-Anzeige bei Bedarf ausschalten (S. 202).

Number	Beschreibung

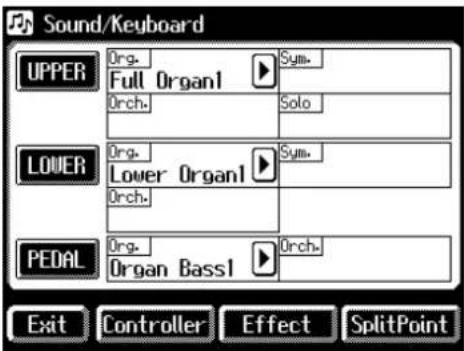

12	Sound/Kbd (Sound/Keyboard)Zur Auswahl eines einen Klangs oder Veränderung einer Einstellung (z.B. Effekt-Lautstärke).
13	RhythmZum Starten eines internen Rhythmus, eines Rhythmus von der Diskette, zum Sichern eines Rhythmus im internen Speicher oder Aufrufen der Rhythmus-Parameter.
14	RegistrationZum Laden von Registrierungen in den internen Speicher, Sichern von internen Registrierungen auf einer Diskette oder Auf-rufen der Registrierungs-Parameter.
15	Rec/PlayZum Abspielen bzw. Aufnehmen eines Songs. Während der Song-Wiedergabe kann die Notendarstellung aktiviert werden.
16	SystemAufrufen verschiedener System-Einstellungen.
17	Quick GuideAktivieren der Quick Guide-Funktion. Während das Quick Guide-Display aufgerufen ist, können Sie über die Tastatur oder einen die gewünschte Display-Anzeige aufrufen (S. 37).

	Dieses Symbol wird angezeigt, wenn die V-LINK-Funktion eingeschaltet ist.→ V-LINK-Funktion (S. 202)
	Dieses Symbol wird angezeigt, wenn im Instrument SMF-Musikdaten gespeichert sind.
	Dieses Symbol wird angezeigt, wenn Einstellungen des aktuellen Songs verändert wurden.
	Dieses Symbol wird angezeigt, wenn ein “Active Expression”-Klang ausgewählt ist.→ Active Expression-Klang (S. 48)
	Dieses Symbol wird angezeigt, wenn ein EX-Klang ausgewählt ist.→ EX-Klang (S. 44)

Die häufig erscheinenden Symbole und das Utility-Display

Taster Bedeutung
	Einige Displays sind über mehrere Seiten verteilt.Durch Berühren von < >> < >> können Sie die Display-Seiten umblättern.
	Durch Berühren von < >> das jeweils vorherige Display aufgerufen. Durch mehrfaches Drücken von < >> chen Sie wieder das Haupt-Display.

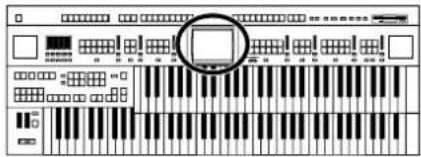

Das Sub-Fenster

Wenn Sie im Haupt-Display bzw. in anderen Displays berühren, erscheint ein "Sub-Fenster":

Wenn Sie im Sub-Fenster ein Symbol berühren, wird das ausgewählte Menu angezeigt und das Sub-Fenster automatisch geschlossen.

Durch Berühren von wird das Sub-Fenster wieder geschlossen.

Sub-Fenster zum Einstellen von Parameter-Werten

Wenn Sie im System-Display ein Sub-Fenster aufrufen, erscheint ein Display ähnlich des folgenden:

Factory	Abrufen der Voreinstellung des Parameters
- +	Verändern des Parameter-Wertes

Verschiedene Funktionen

Abspielen der Demo Songs

Die AT-90SL besitzt eingebaute Demo Songs, welche die außergewöhnliche Qualität der Klänge und der Begleitung demonstrieren.

1. Stellen Sie sicher, daß sich im Laufwerk keine Diskette befindet.

Drücken Sie ggf. den Eject-Taster, um die Diskette auswerfen zu lassen.

1. Drücken Sie den [Demo]-Taster, so dass die Anzeige leuchtet.

Das Demo-Display erscheint:

1. Berühren Sie <> oder <>, um den gewünschten Demo Song auszuwählen.

1. Berühren Sie <>, um die Wiedergabe zu starten.

Nach Abschluss des gewählten Demo Songs wird automatisch der nachfolgende Demo Song abgespielt.

1. Berühren Sie < >, um die Wiedergabe zu stoppen.
2. Drücken Sie den [Demo]-Taster, um das Demo-Display wieder zu verlassen.

Wenn das folgende Display erscheint

Wenn Sie einen eigenen Song erstellt haben, diesen aber noch nicht auf einer Diskette gesichert haben, erscheint das folgende Display (die Demo Songs sind zu diesem Zeitpunkt noch nicht abspielbar):

1. Um die Daten im internen Songspeicher zu löschen, berühren Sie .

Um den Vorgang abzubrechen, berühren Sie .

Die Wiedergabe kann auch durch Drücken des [Play/Stop]-Tasters gestartet bzw. gestoppt werden.

Wenn Sie die Daten auf einer Diskette sichern möchten, lesen Sie den Abschnitt "Speichern von Songs auf einer Diskette" (S. 159).

Alle Rechte vorbehalten. Bitte beachten Sie die gesetzlichen Copyright- Vorschriften.

Die Spieldaten der Demo Songs werden nicht über MIDI OUT ausgegeben.

Die Music Assistant-Funktion

In der Orgel sind Registrierungen bekannter Songs gespeichert. Mithilfe der Music Assistant-Funktion können Sie die passenden Registrierungen abrufen und dann den Song mit der Orgel originalgetreu nachspielen. Wählen Sie bei den Fachbegriffen den gewünschten Song aus, wählen Sie dann den gewünschten Rhythmus und die gewünschte Melodiestimme. Alle anderen Einstellungen werden von der Orgel automatisch vorgenommen.

1. Wählen Sie das Haupt-Display aus.

2. Berühren Sie im Haupt-Display.

Das Music Assistant-Display erscheint.

Durch Berühren von wird das aktuell abgebildete Display wieder geschlossen.

1. Berühren Sie <>>um Die Display-Seiten umzuschalten, und berühren Sie das Feld mit dem gewünschten Songtitel.

Nach Auswahl des Songtitels werden verschiedene Registrierungen automatisch auf die Registration [1]–[4]-Taster gespeichert.

1. Spielen Sie einen Akkord auf dem unteren Manual.
   Die Wiedergabe beginnt mit einem Intro, und danach folgen der Rhythmus und die Automatische Begleitung.
2. Wählen Sie die gewünschte Registrierung über die Registration-Taster [1]–[4] aus.
3. Drücken Sie den [Intro/Ending]- oder [Start/Stop]-Taster, um den Rhythmus zu stoppen.
4. Um die Music Assistant-Funktion wieder abzuschalten, drücken Sie den [One Touch Program]-Taster, so dass die Anzeige erlischt.

■Die Music Assistant Search-Funktion

Sie können die Songauswahl nach verschiedenen Kriterien vornehmen, z.B. nach Song-Namen bzw. anderen verschiedenen Aspekten.

1. Berühren Sie im Haupt-Display.

Das Music Assistant-Display erscheint.

2. Berühren Sie im Music Assistant-Display.

Ein Sub-Fenster erscheint.

Suchen nach Song-Namen

3. Berühren Sie .

abgebildete Display wieder

geschlossen.

4. Wählen Sie den gewünschten Anfangsbuchstaben aus.

Beispiel: Berühren Sie so oft, bis der gewünschte Buchstabe in der Mitte des Displays erscheint.

Durch Berühren von wird zwischen Buchstaben und Zahlen umgeschaltet.

5. Berühren Sie (Start Search).

Nach kurzer Zeit erscheint das Suchergebnis im Display.

Mit können Sie den Vorgang abbrechen.

6. Berühren Sie eine der Music Assistant-Registrierungen.

Berühren Sie , um wieder das Music Assistant-Display aufzurufen.

Suchen nach verschiedenen anderen Aspekten

3. Berühren Sie .

4. Berühren Sie das gewünschte Feld der Bereiche "Tempo", "Rhythm", "Genre" oder "Scene".

5. Verändern Sie die Einstellung durch Berühren von

6. Berühren Sie (Start Search).

Nach kurzer Zeit erscheint das Suchergebnis im Display.

Mit können Sie den Vorgang abbrechen.

7. Berühren Sie eine der Music Assistant-Registrierungen.

Berühren Sie , um wieder das Music Assistant-Display aufzurufen.

Die Quick Registration-Funktion

Mithilfe der Quick Registration-Funktion können Sie über Suchbegriffe eine entsprechend passende Registrierung auswählen.

1. Berühren Sie im Haupt-Display.

Ein Sub-Fenster erscheint:

2. Berühren Sie .

Das Quick Registration-Display erscheint:

3. Berühren Sie das gewünschte Quick Registration Group-Feld.

Ein weiteres Sub-Fenster erscheint:

1. Berühren Sie den gewünschten Quick Registration Group-Namen.

Das Sub-Fenster wird geschlossen, und das Quick Registration-Display erscheint wieder.

1. Berühren Sie , oder , um den gewünschten Bereich auszuwählen.

1. Wählen Sie mit < >> die gewünschte Display-Seite aus, und berühren Sie den gewünschten Suchbegriff.

Wiederholen Sie die Schritte 5 und 6, wenn Sie weitere Einstellungen vornehmen möchten.

Die Quick Guide-Funktion

Mithilfe der Quick Guide-Funktion können verschiedene Funktionen schnell aufgerufen werden. Sie können nach Aufrufen des Quick Guide-Displays durch Spielen einer Note, Drücken eines Tasters oder Fußpedals das entsprechende Display schnell auswählen.

1. Berühren Sie im Haupt-Display.

Das folgende Quick Guide-Display erscheint für ein paar Sekunden:

1. Spielen Sie eine Note, drücken Sie einen Taster bzw. ein Fußpedal, solange das Quick Guide-Display angezeigt wird. Das entsprechende Einstell-Display für die Tastatur, den Bedientaster oder das Fußpedal wird direkt angewählt.
2. Verändern Sie den gewünschten Parameterwert im aktuell angezeigten Display.
3. Berühren Sie , um das Display wieder zu schließen. Das Haupt-Display erscheint wieder.

■Das Index-Menu

Wenn Sie im Quick Guide-Display berühren, wird das Index-Menu aufgerufen. Im Index Menu-Display können Sie dann den gewünschten Begriff berühren. Dann wird sofort das entsprechende Display angewählt.

1. Berühren Sie im Haupt-Display.

Durch Berühren von wird das aktuell abgebildete Display wieder geschlossen.

Siehe auch "Einstellungen, die nach Ausschalten gespeichert bleiben" (S. 246).

2. Berühren Sie im Quick Guide-Display.

Das folgende Display erscheint.

3. Berühren Sie das Feld mit dem gewünschten Anfangsbuchstaben (A-W), z.B. das "S":

Das Quick Guide Index-Display mit den Begriffen, die mit "S" beginnen, erscheint.

1. Berühren Sie das Feld mit dem gewünschten Fachbegriff. Das Einstell-Display des gewählten Fachbegriffs wird direkt angewählt.
2. Verändern Sie den gewünschten Parameterwert im aktuell angezeigten Display.
3. Berühren Sie .

Kapitel 1 Spielen der Klänge

Auswahl der Klänge

■ Die Begriffe "Klänge" und "Parts"

Die AT-90SL besitzt 2 Manuale (oberes und unteres Manual) und ein Basspedal. Das obere Manual wird auch als "Upper" und das untere Manual als "Lower" bezeichnet.

Das obere und untere Manual besitzen jeweils drei Parts: "Organ", "Symphonic", "Orchestral" und "Footage". Das bedeutet, daß Sie pro Manual bis zu vier Klänge gleichzeitig spielen können. Der "Solo"-Klang kann zusätzlich entweder auf dem oberen oder unteren Manual gespielt werden.

Das Fußpedal besitzt zwei Parts: "Pedal Organ" und "Pedal Orchestral". Das bedeutet, dass Sie auf dem Fußpedal zwei Klänge gleichzeitig spielen können.

Manual Parts
Upper Manual	Upper Organ
	Upper Symphonic
	Upper Orchestral
	Upper Footage
	Solo(wenn die Anzeige des Solo [To Lower]-Taster erloschen ist)
Lower Manual	Lower Organ
	Lower Symphonic
	Lower Orchestral
	Lower Footage
	Solo(wenn die Anzeige des Solo [To Lower]-Taster leuchtet)
Pedal-Einheit	Pedal Organ
	Pedal Orchestral

Um den Solo-Klang über das untere Manual zu

spielen, wählen Sie einen Solo-Klang aus und drücken Sie danach den Solo [To Lower]-Taster (S. 138).

Um den Pedal Bass-Klang über das untere Manual spielen zu können, wählen Sie den gewünschten Klang aus, und drücken Sie den [Bass Split]-Taster (S. 141).

■Die Funktionen der Upper/Lower/Pedal Bass-Taster

    subgraph Upper
        E["Full Full 1"] --> F["3 Jazz 1"]
        G["Full Full 2"] --> H["3 Jazz 2"]
        I["1"] --> J["3 Theater Pipe 1"]
        K["2"] --> L["2 Pipe 2"]
        M["3"] --> N["4 Box Theater & Other"]
    end

    subgraph Level Level
        O["Alternate Alternate Alternate"]
    end

    subgraph Orchestral
        P["E Piano"] --> Q["A Guitar"] --> R["E Guitar"] --> S["Squeeze Piano"]
        T["Vibes Electric"] --> U["Vandolin Bario"] --> V["Recorder Harmonics"] --> W["Other"]
    end

Jedesmal, wenn Sie einen der Voice-Taster (Klanganwahl-Taster) drücken, wird dessen Taster-Anzeige ein- bzw. ausgeschaltet. Wenn die Taster-Anzeige leuchtet, kann der Klang gespielt werden.

Jedem Voice-Taster sind zwei Klänge aus der gleichen Klanggruppe zugeordnet. Taster, denen zwei Klänge verschiedener Klanggruppen zugewiesen sind, besitzen einen Aufdruck für beide Klänge.

Die Umschaltung zwischen beiden Klängen geschieht über den [Alternate]-Taster.

[Alternate]-Taster Klangauswahl
Der [Alternate]-Taster ist erloschen.	Es wird der Klang gespielt, dessen Name auf dem Taster aufgedruckt ist.
Der [Alternate]-Taster leuchtet.	Es wird entweder der zweite Klang (aus der gleichen Klanggruppe) gespielt oder, wenn auf dem Taster zwei Klangnamen aufgedruckt sind, der Klang mit der unteren Bezeichnung gespielt.

WICHTIG

Wenn keiner der Voice-Taster leuchtet, kann über die Manuale kein Klang gespielt werden.

■Auswahl der Upper- und Lower-Klänge

Drücken Sie für das gewünschte Manual (Upper oder Lower) einen der Taster „Organ“, "Symphonic" oder oder "Orchestral".

Nach Einschalten der Orgel wird auf dem oberen Manual der Klang „Full Organ 1“ und auf dem unteren Manual der Klang „Lower Organ1“ gespielt.

Beispiel: Auswahl von "Full Organ 5" für den Upper Organ-Part, "Strings 5" für den Upper Symphonic-Part und "Grand Piano" für den Upper Orchestral-Part.

1. Drücken Sie den Upper Organ [Full 2]-Taster (die Anzeige leuchtet).

Der Name des ausgewählten Klangs erscheint für einige Sekunden im Display:

Nun können Sie den Klang "Full Organ 2" auf dem oberen Manual spielen.

2. Drücken Sie den Upper Organ [Alternate]-Taster (die Anzeige leuchtet).

Nun können Sie den Klang "Full Organ 5" auf dem oberen Manual spielen. Mit dem [Alternate]-Taster können Sie zwischen den beiden Klängen umschalten, die dem Klang-Taster zugewiesen sind.

3. Press the Upper Symphonic [Strings]-Taster (die Anzeige leuchtet).

Nun können Sie auf dem oberen Manual die beiden Klänge "Full Organ 5" and "Strings 5" gleichzeitig spielen.

4. Drücken Sie den Upper Orchestral [Piano]-Taster (die Anzeige leuchtet).

Damit wird der Klang "Grand Piano" ebenfalls dem oberen Manual zugewiesen, und Sie können drei Klänge gleichzeitig auf dem oberen Manual spielen.

Die Lower-Klangfarbe wird genauso ausgewählt wie die Upper-Klangfarbe.

■ Auswahl eines Klangs für den Pedal Bass

Nach Einschalten der Orgel ist dem Fußpedal der Klang "Organ Bass 1" zugewiesen. Diesen Klang können Sie wie folgt wechseln.

Pedal

Beispiel: Auswahl des Klangs "Pipe Org. Bs" für den Pedal Organ-Part und "String Bass" für den Pedal Orchestral-Part

1. Drücken Sie den Pedal Organ [Pipe]-Taster (die Anzeige leuchtet).

Der Name des ausgewählten Klangs erscheint für einige Sekunden im Display:

Nun können Sie über das Fußpedal den Klang "Pipe Org. Bs" (Pipe Organ Bass) spielen.

1. Drücken Sie den Pedal Orchestral [String]-Taster (die Anzeige leuchtet).

Nun können Sie über das Fußpedal die Klänge "Pipe Org. Bs" (Pipe Organ Bass) und "String Bass" gleichzeitig spielen.

Normalerweise wird der Klang des Fußpedals monophon (einstimmig) gespielt. Sie können diesen Klang aber auch polyphon (mehrstimmig) spielen (S. 186).

Wenn Sie den Pedal [To Lower]-Taster drücken (die Anzeige leuchtet → S. 143) oder den [Bass Split]-Taster drücken (die Anzeige leuchtet → S. 141), wird der Pedal Bass-Klang über das untere Manual gespielt, nicht mehr über das Fußpedal.

Die AT-90SL besitzt einen [Octave Up]-Taster. Wenn dessen Anzeige leuchtet, wird der Pedal Bass-Klang eine Oktave höher gespielt.

■Auswahl des Solo-Klangs

Die Solostimme wird immer einstimmig (monophon) gespielt und erklingt für die höchste auf dem oberen Manual gespielte Note.

Beispiel: Auswahl des Klangs "Trumpet" für den Solo-Part

1. Drücken Sie den Solo [Trumpet]-Taster (die Anzeige leuchtet).

Der Name des ausgewählten Klangs erscheint für einige Sekunden im Display:

Spielen Sie auf dem oberen Manual. Die höchste Note auf dem oberen Manual erklingt mit dem Trompeten-Sound.

Mit dem [Alternate]-Taster können Sie die beiden Klänge, die dem Solo [Trumpet]-Taster zugewiesen sind, umschalten.

Wenn Sie den Solo [To Lower]-Taster drücken, können Sie den Soloklang über das untere Manual spielen. Siehe "Spielen des Solo-Klangs auf dem unteren Manual (Solo [To Lower] Taster)" (S. 138).

Sie können das Klangverhalten des Solo- Klangs auch verändern, z.B. so, daß nicht die höchste, sondern die zuletzt gespielte Note mit dem Solo-Klang erklingt. Siehe "Spielweise des Solo-Klangs" (S. 139).

■Auswahl eines Klangs über den [Others]-Taster

Einen [Others]-Taster finden Sie für jeden der Parts der Orgel. Über den [Others]-Taster erreichen Sie alle in der Orgel befindlichen Klänge.

Jedem [Others]-Taster können zwei Klänge zugeordnet werden (Ausnahme: ein Klang für "Pedal Organ" und ein Klang für "Pedal Orchestral"). Mit dem [Alternate]-Taster können Sie die beiden Klänge umschalten.

1. Drücken Sie den [Alternate]-Taster, des Bereichs, für den ein Klang ausgewählt werden soll.

Die Anzeige des [Alternate]-Tasters leuchtet oder ist erloschen.

2. Drücken Sie den [Others]-Taster des Parts, für den ein anderer Klang ausgewählt werden soll.

Das Others Voice-Display erscheint für einige Sekunden:

3. Berühren Sie links im Display das Klanggruppen-Feld.

Schritt 1 entfällt für den Pedal Bass-Part.

Wenn Sie den [Others]-Taster drücken, erscheint zwar das Others Voice-Display, falls Sie dieses aber nicht berühren, erscheint kurz darauf automatisch wieder das Basis-Display.

Die mit dem Symbol EX gekennzeichneten Klänge sind besonders komplexe Sounds.

Ein Sub-Fenster mit einer Liste der Klanggruppen erscheint:

4. Berühren Sie im Sub-Fenster das Feld der gewünschten Klanggruppe.

Die Anzeige des gedrückten [Others]-Tasters blinkt, und das entsprechende Others Voice-Display erscheint:

1. Berühren Sie < > um die Display-Seite umzublättern, und wählen Sie durch Berühren eines Feldes den gewünschten Klang aus.

2. Drücken Sie den blinkenden [Others]-Taster, um die Auswahl des Klangs zu bestätigen.

Die Anzeige des [Others]-Tasters leuchtet nun konstant.

Nach Berühren von im Voice Select-Display werden nur die "Active Expression"-Klänge angezeigt. Diese können den [Others]-Tastern der Parts Upper Orchestral, Lower Orchestral, Pedal Orchestral und Solo zugewiesen werden. Lesen Sie dazu auch den Abschnitt "Spielen eines Active Expression-Klangs" (S. 48).

Sie können die Auswahl auch durch Berühren von im Others Voice (Other Voice Select)-Display bestätigen oder eine Taste auf dem Manual drücken, über das der zugewiesene Klang des betreffenden Parts gespielt wird.

Nähere Informationen zu den Klängen, die einem [Others]-Taster zugewiesen werden können, finden Sie in der "Liste der Klänge" (S. 220).

■Spielen eines Vokal-Klangs

1. Drücken Sie den [Alternate]-Taster des Bereichs, für den ein Klang ausgewählt werden soll.

Die Anzeige des [Alternate]-Tasters leuchtet oder ist erloschen.

1. Drücken Sie den [Others]-Taster des Parts, für den ein anderer Klang ausgewählt werden soll.

Das Others Voice-Display erscheint für einige Sekunden:

1. Berühren Sie oben links das Klanggruppen-Feld.

Ein Sub-Fenster mit einer Liste der Klanggruppen erscheint:

HINWEIS Näherer Informationen zu den Klängen, die einem [Others]-Taster zugewiesen werden können, finden Sie in der "Liste der Klänge" (S. 220).

HINWEIS Schritt 1 entfallfußuden Pedal Bass-Part.

WICHTIG Wenn Sie dem Others]-Taster drücken, erscheint zwar das Others Voice-Display, falls Sie dieses aber nicht berühren, erscheint kurz darauf automatisch wieder das Basis-Display.

4. Berühren Sie im Sub-Fenster das Feld .

Die Anzeige des gedrückten [Others]-Tasters blinkt, und das entsprechende Others Voice-Display mit der "Human Voice"-Klanggruppe erscheint:

5. Berühren Sie < > um die Display-Seite umzublättern, und wählen Sie durch Berühren eines Feldes den gewünschten Klang aus.

6. Drücken Sie den blinkenden [Others]-Taster, um die Auswahl des Klangs zu bestätigen.

Die Anzeige des [Others]-Tasters leuchtet nun konstant.

Einige Vokal-Klänge wie z.B. "Jazz Scat" lassen sich über die Anschlagdynamik der Tastatur umschalten. Wenn im Utility Menu der Parameter "Initial Touch" (S. 186) auf "OFF" steht, ist diese Klangumschaltung über die Spieldynamik nicht möglich.

Sie können die Auswahl auch durch Berühren von im Others Voice (Other Voice Select)-Display bestätigen oder eine Taste auf dem Manual drücken, über das der zugewiesene Klang des betreffenden Parts gespielt wird.

■Spielen eines Active Expression-Klangs

Einige Klänge sind als "Active Expression-Klänge" vorprogrammiert, d.h., diese Klänge werden bei Bewegen des Expression-Pedals nicht nur in der Lautstärke verändert, sondern es werden auch zusätzliche Klänge ein- bzw. ausgeblendet.

1. Drücken Sie einen der [Others]-Taster der Parts Upper Orchestral, Lower Orchestral, Pedal Orchestral oder Solo.
   Das entsprechende Others Voice-Display erscheint.

2. Berühren Sie oben links das Klanggruppen-Feld.

Ein Sub-Fenster mit einer Liste der Klanggruppen erscheint:

1. Berühren Sie im Sub-Fenster das Feld (Active Expression Voice).

Die Anzeige des gedrückten [Others]-Tasters blinkt. Das entsprechende Others Voice-Display erscheint, und nur die "Active Expression"-Klänge "..EXP" werden im Display angezeigt.

1. Schalten Sie mit<>die Display-Seiten um, und erühren Sie den gewünschten Klang-Namen.

2. Drücken Sie den blinkenden [Others]-Taster, um die Auswahl des Klangs zu bestätigen.

Die Anzeige des [Others]-Tasters leuchtet nun konstant.

Siehe "Liste der Klänge" (S. 220).

Sie können zwar einen Active Expression-Klang auch für andere Parts auswählen, allerdings wird hier kein Active Expression-Effekt erzeugt und das Symbol .ACT EXP (Active Expression) nicht angezeigt.

Sie können die Auswahl auch durch Berühren von im Others Voice (Other Voice Select)-Display bestätigen oder eine Taste auf dem Manual drücken, über das der zugewiesene Klang des betreffenden Parts gespielt wird.

Erstellen von Orgelklängen über die verschiedenen Fußlagen

Sie können für das obere und untere Manual Orgelklänge über das Ein- und Ausschalten verschiedener Fußlagen programmieren.

Schalten Sie zunächst die drei (vier) Parts "Organ", "Symphonic" und "Orchestral" (& Solo) aus. um die Orgelsounds besser zu hören.

Folgende Fußlagen-Taster stehen zur Verfügung:

Fußlagen-Typen

Flute: Full Organ

Pipe: Pipe Organ

Theater: Theater Organ

Fußlagen-Tonhöhen (Upper Footage, Lower Footage)

Je niedriger die Nummer, desto höher ist die Tonhöhe der Fußlage (siehe folgende Seite).

Percussion

Die Percussion fügt dem Orgelklang des Upper-Parts einen Attack-Sound hinzu.

Taster Beschreibung
Percussion [4’]-Taster Percussion eine Oktave oberhalb
Percussion [2 2/3’]-Taster	Percussion eine Oktave und eine Quinte oberhalb
[Fast Decay]-Taster Schnelleres Abklingen der Percussion

Percussion wird häufig mit "Flute" kombiniert, kann aber auch mit "Pipe" oder "Theater" verwendet werden. Bei Umschalten von "Flute" auf "Pipe oder "Theater" wird die Percussion automatisch abgeschaltet.

1. Drücken Sie den gewünschten Footage Type-Taster (die Anzeige leuchtet).

Jedesmal, wenn Sie einen dieser Taster drücken, wird die Anzeige ein- bzw. ausgeschaltet.

1. Drücken Sie den Upper Footage-Taster (die Anzeige leuchtet).

Jedesmal, wenn Sie diesen Taster drücken, wird die Anzeige ein- bzw. ausgeschaltet.

Testen Sie verschiedene Tonhöhen-Kombinationen und spielen Sie den Klang auf dem oberen Manual.

Stellen Sie auch einen Orgelklang für das untere Manual ein. Die Fußlagen-Taster besitzen die folgenden Tonhöhen:

1. Drücken Sie den Percussion [4']-Taster oder [2 2/3']-Taster (die Anzeige leuchtet).

Dem Orgelklang wird ein entsprechender, perkussiver Attack-Anteil hinzugefügt.

1. Drücken Sie den [Fast Decay]-Taster (die Anzeige leuchtet).

Der perkussive Anteil klingt schneller aus als vorher.

WICHTIG

Die Effekte Pitch Bend, Glide und Sustain können für die Fußlagen nicht verwendet werden.

WICHTIG

Percussion [4'] und [2 2/3'] können nicht gleichzeitig verwendet werden.

WICHTIG

Der Percussion-Effekt ist nur für Orgelklänge des oberen Manuals zu verwenden.

Wenn Sie einen der Footage Type-Taster, Lower Footage-Taster oder Upper Footage-Taster einschalten (so dass die Taster-Anzeige leuchtet), erscheint eine entsprechende Anzeige im Display:

Footage-Display

Die Regler werden als "virtuelle Zugriegel" bezeichnet.

Sie können diese Zugriegel im Display berühren und nach oben oder unten ziehen (Einstellbereich: 0–8).

Bei "8" ist die maximale Lautstärke erreicht, bei "0" ist die entsprechende Fußlage nicht hörbar.

Die im Display abgebildeten Taster werden als "Tablets" bezeichnet. Sie können durch Berühren der Tablet-Symbole im Display diese ein- bzw. ausschalten.

Das Upper Footage (Flute)-Display kann durch Berühren des Symbols im Haupt-Display aufgerufen werden.

Das Footage-Display wird für einige Sekunden angezeigt und dann automatisch geschlossen. Wenn Sie berühren, bleibt das Display so lange geöffnet, bis Sie berühren.

Durch Berühren von

en Sie

zwischen Upper Footage-Display und Lower Footage-Display umschalten.

Einstellen der Lautstärke-Balance

Die AT-90SL ermöglicht die Einstellung der Lautstärke-Balance der verschiedenen Parts untereinander.

Die Einstellung der Part-Lautstärke geschieht über die folgenden Taster:

Taster Part
Accomp/SMF [▲] [▼]-Taster	Automatische Begleitung (außer Bass)
	Songdaten, die nicht das Atelier-Format be-sitzen (z.B. SMF Playback-Daten)
Rhythm [▲] [▼]-Taster(Wenn der [Manual Perc]-Taster leuchtet	Manual Percussion
Rhythm [▲] [▼]-Taster(Wenn der [Manual Perc]-Taster nicht leuchtet	Rhythmus
	Drums/SFX
Pedal Organ [▲] [▼]-Taster	Pedal Organ-Klang
	Bass-Part der Automatischen Begleitung

1. Verändern Sie die Lautstärke eines Parts mit den jeweiligen Level [▲] und [▼]-Tastern.

Mit dem [▲]-Taster wird die Lautstärke erhöht, mit dem [▼]-Taster verringert. Der Einstellbereich ist [0] bis [12]. Bei "0" ist der Klang eines Parts nicht hörbar.

Die aktuelle Lautstärke eines Parts wird mit dem Level Meter angezeigt:

Bei Drücken eines der Taster [▲] oder [▼] erscheint im Display für einige Sekunden die "Part Balance Monitor"-Anzeige, in der Sie die Lautstärke-Verhältnisse der verschiedenen Parts überprüfen können:

Die Part Balance Monitor-Anzeige wird nur für einige Sekunden angezeigt und danach automatisch geschlossen. Wenn Sie berühren, wird die Anzeige so lange abgebildet, bis Sie berühren.

Oktavieren der Klänge (Octave Shift)

Mit Octave Shift können Sie die Tonhöhe der Klänge aller Parts bis zu 3 Oktaven herab- oder heraufsetzen.

1. Berühren Sie im Haupt-Display.

Das Sound/Keyboard-Display erscheint.

2. Berühren Sie , oder .

Menu Part, dessen Oktavlage verändert wird

UPPER Upper- und Solo-Part

LOWER Lower-Part

PEDAL Pedal-Part

3. Berühren Sie < >> um das gewünschte Octave Shift-Feld aufzurufen.

4. Berühren Sie unten im Display das gewünschte Octave Shift-Feld (, oder ).

5. Berühren Sie <☐> < +>, um die Oktavlage zu verändern. Der Einstellbereich ist +/- 3 Oktaven.

Das Upper Keyboard/Lower Keyboard/Pedalboard-Display erscheint wieder.

Durch Berühren von , oder wird das entsprechende Einstell-Display des entsprechenden Parts aufgerufen.

Nach Einschalten ist der Octave Shift-Wert der Parts des Pedal Bass auf "-1" (1 Oktave abwärts) gestellt. Wenn Sie dann an der Orgel den [Octave Up]-Taster drücken, so dass die Anzeige leuchtet, wird der Octave Shift-Wert auf "0" gesetzt.

WICHTIG

Bei einigen Klängen kann es vorkommen, daß durch die Oktavierung der natürliche Tonhöhenbereich eines Klangs über- bzw. unterschritten wird. Der Sound erklingt dann dementsprechend fremdartig. Beachten Sie dieses bei der Einstellung der Oktavierung.

Spielen der Schlagzeug-Klänge und Soundeffekte auf dem unteren Manual (Drums/SFX)

Wenn Sie die Schlagzeug-Klänge über das untere Manual spielen, kann der Lower-Klang nicht mehr gespielt werden.

Lower

1. Drücken Sie den [Drums/SFX]-Taster, so dass die Anzeige leuchtet.

Jedesmal, wenn der [Drums/SFX]-Taster gedrückt wird, leuchtet bzw. erlischt die Taster-Anzeige.

Das Drums/SFX-Display wird für einige Sekunden angezeigt:

2. Spielen Sie die verschiedenen Schlagzeug- und Effektklänge auf dem unteren Manual.

Eine Liste der Einzelklänge finden Sie in der "Liste der Drum Sets" (S. 223).

[Drums/SFX] und [Manual Perc] können nicht gleichzeitig ausgewählt und gespielt werden.

Bei den verschiedenen Drum Sets sind nicht immer alle Noten mit Klängen belegt.

■Wechseln des Drums/SFX Sets

Die Orgel besitzt mehrere Schlagzeug-Sets und ein Soundeffekt-Set. Die Belegung der Noten mit den Klängen ist in jedem Set unterschiedlich. Nach Einschalten der Orgel wird automatisch das POP Drum Set ausgewählt.

1. Drücken Sie den [Drums/SFX]-Taster, so dass die Anzeige leuchtet.

Das Drums/SFX-Display erscheint für einige Sekunden:

2. Berühren Sie im Drums/SFX-Display das gewünschte Drum/SFX-Feld.

Die [Drums/SFX]-Anzeige blinkt.

Sie können eines der folgenden 18 Drum/Sound Effect-Sets auswählen: POP, R&B, ROCK, JAZZ BRUSH, HIP HOP, VOX DRUM, STANDARD, STANDARD2, ROOM, ROOM2, POWER, ELECTRONIC, TR-808, DANCE, JAZZ, BRUSH, BRUSH2, ORCHESTRA, SOUND EFFECTS

3. Drücken Sie erneut den [Drums/SFX]-Taster.

Die [Drums/SFX]-Taster-Anzeige leuchtet konstant, und das ausgewählte Drum Set ist spielbereit.

Eine Liste der Einzelklänge finden Sie in der "Liste der Drums/SFX Sets" (S. 223).

Wenn das Drums/SFX-Display angezeigt wird und Sie kein Symbol im Display berühren, wird dieses Display nach einigen Sekunden automatisch wieder geschlossen.

Die Auswahl des Drums/SFX-Sets kann auch durch Berühren von bzw. durch Spielen einer Taste des unteren Manuals bestätigt werden.

Spielen von Percussion-Klängen im linken Bereich des unteren Manuals (Manual Percussion)

Sie können auf den 15 untersten Tasten des unteren Manuals Percussion-Klänge und Soundeffekte spielen.

Notenbereich für Percussion-Klänge und Soundeffekte

1. Drücken Sie den [Manual Perc]-Taster, so dass die Anzeige leuchtet.

Jedesmal, wenn der [Manual Perc]-Taster gedrückt wird, leuchtet bzw. erlischt die Taster-Anzeige.

Das Manual Percussion-Display wird für einige Sekunden angezeigt:

2. Spielen Sie die untersten 15 Noten des unteren Manuals.

Diese sind mit den Manual Percussion-Klängen belegt.

WICHTIG

[Drums/SFX] und [Manual Perc] können nicht gleichzeitig ausgewählt und gespielt werden (S. 56).

■Wechseln des Manual Percussion-Sets

Die Orgel besitzt mehrere Manual Percussion-Sets. Die Belegung der Noten mit den Klängen ist in jedem Set unterschiedlich. Nach Einschalten der Orgel wird automatisch "PERC SET1" ausgewählt.

1. Drücken Sie den [Manual Perc]-Taster, so dass die Anzeige leuchtet.

Das Manual Percussion-Display erscheint für einige Sekunden:

2. Berühren Sie im Manual Percussion-Display das gewünschte Manual Percussion-Feld.

Die [Manual Perc]-Anzeige blinkt.

Sie können eines der folgenden 14 Manual Percussion-Sets auswählen: PERC SET1, PERC SET2, PERC SET3, ORCHESTRA SET, ORCHESTRA SET2, LATIN SET, ASIAN SET, VOICE PHRASE, VOICE PHRASE 2, VOICE PHRASE 3, SFX SET, SFX SET 2, JAPANESE SET, JAPANESE SET 2

3. Drücken Sie erneut den [Manual Perc]-Taster.

Die [Manual Perc]-Taster-Anzeige leuchtet konstant, und das ausgewählte Manual Percussion Set ist spielbereit.

Eine Liste der Einzelklänge finden Sie in der "Manual Percussion-Liste" (S. 227).

Wenn das Manual Percussion-Display angezeigt wird und Sie kein Symbol im Display berühren, wird dieses Display nach einigen Sekunden automatisch wieder geschlossen.

Die Auswahl des Manual Percussion-Sets kann auch durch Berühren von bzw. durch Spielen einer Taste des unteren Manuals bestätigt werden.

Halten der auf dem unteren Manual gespielten Noten (Lower Hold)

Wenn die Anzeige des Lower Voice [Hold]-Tasters leuchtet, werden die auf dem unteren Manual gespielten Noten gehalten, auch wenn Sie die Tasten wieder loslassen.

Lower Voice

1. Drücken Sie den Lower Voice [Hold]-Taster, so dass die Anzeige leuchtet.

2. Spielen Sie eine oder mehrere Noten auf dem unteren Manual.

Die gespielten Noten werden gehalten.

1. Drücken Sie erneut den Lower Voice [Hold]-Taster, so dass die Anzeige erlischt.

Alle bis dahin gehaltenen Noten werden unterbrochen.

Kapitel 2 Die Rhythmen

Die AT-90SL besitzt eine Vielzahl von eingebauten Rhythmen, die Sie wie nachfolgend beschrieben auswählen können.

Auswahl eines Rhythmus

Die AT-90SL besitzt verschiedene Rhythmen (Music Styles), die in 10 Gruppen aufgeteilt sind.

1. Drücken Sie einen Rhythm-Taster, um eine Rhythmus-Gruppe auszuwählen.

Die Anzeige leuchtet, und das Rhythm-Display erscheint:

2. Berühren Sie <> können Sie die Display-Seiten umblättern. Berühren Sie das gewünschte Feld, um einen Rhythmus auszuwählen.

Die Anzeige des Rhythm-Tasters blinkt.

3. Drücken Sie erneut den Rhythm-Taster.

Die Anzeige des Rhythm-Tasters leuchtet konstant, und der Rhythmus ist ausgewählt.

HINWEIS Siehe "Liste der Rhythmen" (S. 235).

HINWEIS Sie können das Rhythm- Display auch erreichen, wenn Sie im Haupt- Display berühren.

HINWEIS Sie können die Auswahl auch durch Berühren von bestätigen.

■Die Rhythmen im User-Speicher

Die AT-90SL besitzt einen User-Speicher, in dem Rhythmen abgelegt werden können..

Der User-Speicher

Der User-Speicher beinhaltet die Einstellungen für die User-Rhythmen bzw. der Rhythmen von Music Style-Disketten. Sie können Rhythmen von Disketten in den internen User-Speicher kopieren (S. 174).

Ab Werk besitzt die AT-90SL bereits Rhythmen im User-Speicher. Sie können diese Rhythmen durch Laden von Rhythmen einer Diskette überschreiben, oder die mit der Rhythm Customize-Funktion (S. 174) veränderten Rhythmen neu sichern.

Der Inhalt des User-Speichers bleibt auch nach Ausschalten des Instrumentes erhalten.

Die User-Rhythmen erreichen Sie durch Drücken des [Disk/User]-Tasters.

Auswahl eines Rhythmus des User-Speichers

1. Drücken Sie den [Disk/User]-Taster.

Das Rhythm-Display erscheint.

1. Berühren Sie <> im Rhythm-Display.

Die internen User-Rhythmen werden angezeigt.

1. Berühren Sie <> um die Display-Seiten umzuschalten, und berühren Sie den Namen des gewünschten Rhythmus.

Die Anzeige des [Disk/User]-Tasters blinkt.

1. Drücken Sie den blinkenden [Disk/User]-Taster.

Die Anzeige des [Disk/User]-Tasters leuchtet konstant, und der Rhythmus ist ausgewählt.

Sie können einen

Rhythmus von Diskette in den User-Speicher kopieren. Siehe "Kopieren eines Rhythmus von Diskette in den User-

Sie können die Rhythmen des User-Speichers wieder auf die Werksvoreinstellungen zurücksetzen. Siehe "Zurücksetzen der Rhythmen des User-Speichers auf die Werksvoreinstellungen" (S. 80).

Über < Disk

erreichen Sie die Rhythmen der Diskette, wenn sich diese im Laufwerk befindet.

Sie können die Auswahl auch durch Berühren von bestätigen.

■Die Rhythm Search-Funktion

Sie können die internen Rhythmen nach verschiedenen Kriterien suchen.

1. Berühren Sie im Haupt-Display.

Das folgende Rhythm-Display erscheint:

2. Berühren Sie <> in Haupt-Display.

Ein Sub-Fenster erscheint:

Mit wird das aktuell geöffnete Display geschlossen.

Das Rhythm-Display kann auch durch Drücken des Rhythm-Tasters aufgerufen werden.

Sucnen nach Rhythmus-Namen

1. Berühren Sie .
2. Wählen Sie den gewünschten Anfangsbuchstaben aus.

Beispiel: Berühren Sie so oft, bis der gewünschte Buchstabe in der Mitte des Displays erscheint.

Durch Berühren von wird zwischen Buchstaben und Zahlen umgeschaltet.

1. Berühren Sie (Start Search).

Nach kurzer Zeit erscheint das Suchergebnis im Display.

Mit können Sie den Vorgang abbrechen.

1. Berühren Sie den gewünschten Rhythmus-Namen, um den Rhythmus auszuwählen.

Berühren Sie , um wieder das Rhythm-Display aufzurufen.

Suchen nach verschiedenen anderen Aspekten

1. Berühren Sie .
2. Berühren Sie das gewünschte Feld der Bereiche "Tempo", "Beat", "Groove" oder "Genre".
3. Verändern Sie die Einstellung durch Berühren von

1. Berühren Sie (Start Search).

Nach kurzer Zeit erscheint das Suchergebnis im Display.

Mit können Sie den Vorgang abbrechen.

1. Berühren Sie den gewünschten Rhythmus-Namen, um den Rhythmus auszuwählen.

Berühren Sie , um wieder das Rhythm-Display aufzurufen.

Spielen der Rhythmen

Es gibt zwei Möglichkeiten, einen Rhythmus zu starten:

• Manuell über den [Start]-Taster,
- Automatisch durch Spielen einer Note auf dem unteren Manual oder dem Fußpedal mit eingeschaltetem "Sync Start".

Mit der Kombination "Sync Start" und "[Intro/Ending]" kann der Rhythmus mit einem Intro gestartet bzw. mit einem Ending abgeschlossen werden.

■Starten des Rhythmus über einen Taster

Starten mit Intro

1. Drücken Sie den [Intro/Ending]-Taster.

Der Rhythmus wird mit einem Intro gestartet. Während des Intros leuchtet die Anzeige des [Intro/Ending]-Tasters, danach erlischt die [Intro/Ending]-Anzeige.

Starten mit einer kurzen Einleitung

1. Drücken Sie den [To Variation]- oder [To Original]-Taster.

Die Anzeige des [Start/Stop]-Tasters und des [To Variation]- bzw. [To Original]-Tasters blinkt.

1. Drücken Sie den [Start/Stop]-Taster.

Der Rhythmus wird mit einer kurzen Einleitung gestartet.

Starten ohne Intro

1. Drücken Sie den [Start/Stop]-Taster.

Der Rhythmus wird sofort ohne Einleitung gestartet.

Die Funktionen der [Intro/Ending]-Taster und [Start/Stop]-Taster kann den Fußtastern links und rechts des Expression Pedals zugewiesen werden (S. 118).

Weitere Informationen zu den [To Variation]- und [To Original]-Tastern finden Sie unter "Variieren des Rhythmus oder der Automatische Begleitung" (S. 69).

■Starten des Rhythmus durch Spielen einer Note auf dem unteren Manual oder dem Fußpedal (Sync Start)

Starten mit Intro

1. Drücken Sie den [Sync Start]-Taster, so dass die Anzeige leuchtet.
2. Drücken Sie den [Intro/Ending]-Taster.
   Die Anzeige des [Intro/Ending]-Tasters blinkt.
3. Spielen Sie eine Note bzw. einen Akkord auf dem unteren Manual bzw. dem Fußpedal.
   Der Rhythmus wird mit einem Intro gestartet. Während des Intros leuchtet die Anzeige des [Intro/Ending]-Tasters, danach erlischt die [Intro/Ending]-Anzeige.

Starten mit einer kurzen Einleitung

1. Drücken Sie den [Sync Start]-Taster, so dass die Anzeige leuchtet.
2. Drücken Sie den [To Variation] oder [To Original]-Taster.
   Die Anzeige des [Start/Stop]-Tasters bzw. des [To Variation]- oder [To Original]-Tasters blinkt.
3. Spielen Sie eine Note bzw. einen Akkord auf dem unteren Manual bzw. dem Fußpedal.
   Der Rhythmus wird mit einer kurzen Einleitung gestartet.

Starten ohne Intro

1. Drücken Sie den [Sync Start]-Taster, so dass die Anzeige leuchtet.
2. Spielen Sie eine Note bzw. einen Akkord auf dem unteren Manual bzw. dem Fußpedal.
   Der Rhythmus wird ohne Intro gestartet.

WICHTIG

Wenn die Anzeige des Arranger [On/Off]-Tasters leuchtet, kann der Rhythmus nicht über das Fußpedal gestartet werden (S. 68).

Weitere Informationen zu den [To Variation]- und [To Original]-Tastern finden Sie unter "Variieren des Rhythmus oder der Automatische Begleitung" (S. 69).

■Stoppen des Rhythmus

Stoppen mit Ending

1. Drücken Sie den [Intro/Ending]-Taster.

Es wird eine Abschlussphrase (Ending) gespielt, und danach stoppt der Rhythmus. Während des Endings leuchtet die Anzeige des [Intro/Ending]-Tasters, danach erlischt die [Intro/Ending]-Anzeige.

Stoppen mit einer kurzen Abschlussphrase

1. Drücken Sie den [To Variation]- oder [To Original]-Taster und danach den [Start/Stop]-Taster.

Der Rhythmus wird mit einer kurzen Abschlussphrase beendet.

Stoppen ohne Ending

1. Drücken Sie den [Start/Stop]-Taster.

Der Rhythmus wird sofort (ohne Ending) gestoppt.

Verändern des Rhythmus-Tempos

Sie können das Tempo des Rhythmus bzw. der Automatischen Begleitung verändern (S. 68).

1. Verändern Sie das Tempo mit den Tempo [ ] und [ ]-Tastern.

Tempo [ ]Taster	verlangsamt das Tempo
Tempo [ ]Taster	beschleunigt das Tempo

Wenn Sie beide Tempo [ ]-Tster gleichzeitig drücken, wird das voreingestellte Tempo des ausgewählten Rhythmus angewählt.

Der aktuelle Tempowert (20–500 bpm) kann im Haupt-Display abgelesen werden.

Die Funktionen der [Intro/Ending]-Taster und [Start/Stop]-Taster kann den Fußtastern links und rechts des Expression Pedals zugewiesen werden (S. 118).

enn "Auto Std Tempo (Auto Standard Tempo)" (S. 190) aktiviert ist und Sie den Rhythmus wechseln, wird das für den Rhythmus gespeicherte Tempo eingestellt. Wenn "Auto Std Tempo" ausgeschaltet ist, bleibt das Tempo nach Wechseln des Rhythmus unverändert.

Das Tempo und die Taktart werden im Haupt-Display durch einen springenden Ball symbolisiert (S. 25).

Hinzufügen eines Vorzählers am Ende des Intros

Sie können erreichen, dass am Ende des Intros ein Vorzähler gespielt wird. Dieser erleichtert Ihnen den Einstieg Ihres Spiels in der Übergangsphase von "Ende des Intros" zu "Beginn des normalen Rhythmus".

1. Drücken Sie den [Count Down]-Taster, so dass die Anzeige leuchtet.

2. Drücken Sie den [Intro/Ending]-Taster.

Das Intro startet. Wenn der [Sync Start]-Taster leuchtet, müssen Sie das Intro durch Spielen einer Note bzw. eines Akkords auf dem unteren Manual starten.

1. Um den Vorzähler wieder abzuschalten, drücken Sie erneut den [Count Down]-Taster, so dass die Anzeige erlischt.

Spielen des Rhythmus zusammen mit der Automatischen Begleitung

Die Arranger-Funktion der AT-90SL fügt dem Rhythmus eine passende instrumentale Begleitung hinzu. Grundlage ist der auf dem unteren Manual gespielte Akkord.

Arranger On/Off

1. Drücken Sie den Arranger [On/Off]-Taster (die Anzeige leuchtet.)

Arranger [On/Off]-Taster Funktion

Anzeige leuchtet (On) Rhythmus und Begleitung werden gespielt.

Anzeige leuchtet nicht (Off) Nur der Rhythmus wird gespielt.

Sie können den Klang des Vorzählers verändern (S. 190).

Wenn die Anzeige des Arranger [On/Off]-Taster leuchtet, kann die Funktion Sync Start (S. 66) über das Fußpedal nicht verwendet werden.

2. Starten Sie den Rhythmus (S. 65).

Der Rhythmus und die Automatische Begleitung werden zusammen gestartet. Wenn die Anzeige des Arranger [On/Off]-Tasters leuchtet und kein Pedal Bass-Klang ausgewählt ist, spielt die Automatische Begleitung einen Bassklang.

Variieren des Rhythmus oder der Automatische Begleitung

Sie können den Rhythmus oder/und die Automatische Begleitung mit verschiedenen Variationen spielen.

Taster-Name Funktion
Fill In [To Variation]-Taster	Nach einem Zwischenspiel (Fill-In) wechselt der Rhythmus zum Variations-Pattern.
Fill In [To Original]-Taster	Nach einem Zwischenspiel (Fill-In) wechselt der Rhythmus zum Original-Pattern.
[Break]-Taster	Der Rhythmus wird am Ende des Taktes unterbrochen.

Was ist ein Fill-In?

Ein "Fill-In" ist eine kurze Phrase, die als Zwischenspiel in eine Variation des Rhythmus überleitet oder von der Variation wieder in das Original zurückführt.

■Verändern des Arrangements der Begleitung (Style Orchestrator)

Sie können das Arrangement der Begleitung in Echtzeit durch Drücken der "Style Orchestrator"-Taster verändern. Für jeden Rhythmus existieren vier Begleit-Variationen.

Style Orchestrator

WICHTIG

Während des Intros und Endings kann auf dem unteren Manual kein Klang gespielt werden.

HINWEIS

Die Funktionen der [To Variation]- und [To Original]-Taster können den beiden Fußschaltern links und rechts des Expression Pedals zugewiesen werden. Siehe "Einstellen der Funktionen der Fußschalter" (S. 118).

1. Drücken Sie den gewünschten Style Orchestrator-Taster.

Die Anzeige des gedrückten Tasters leuchtet.

Drücken des [Basic]-Tasters aktiviert das einfachste Arrangement, Drücken des [Full]-Tasters das komplexeste Arrangement.

Spielen von Akkorden mit einfachem Fingersatz

Mit der "Chord Intelligence"-Funktion können Sie Akkorde mit vereinfachtem Fingersatz über das untere Manual spielen.

Beispiel: um einen C-Dur Akkord zu spielen, reicht es aus, nur die Note "C" zu spielen (anstelle des kompletten Akkords C-E-G).

1. Berühren Sie im Haupt-Display.

Das Rhythm-Display erscheint.

2. Berühren Sie <> (city) im Rhythm-Display.

Das Utility-Display erscheint.

Siehe "Liste der Akkorde" (S. 238).

Das Rhythm-Display kann auch durch Drücken eines Rhythm-Tasters aufgerufen werden.

Wenn die Chord Intelligence-Funktion eingeschaltet ist und Sie den Grundton des Akkords (S. 240) auf dem unteren Manual spielen, erklingen alle Noten des Akkordes. Beispiel: Bei Spielen der Note "C" für den C-Dur-Akkord erklingen die Noten "C", "E" und "G" mit dem Klang des Lower-Parts.

3. Berühren Sie .

Das Rhythm Options-Display erscheint.

4. Berühren Sie das Chord Intelligence-Feld, um die Einstellung "ON" zu wählen.

Damit ist die Chord Intelligence-Funktion eingeschaltet. Jedesmal, wenn Sie das Chord Intelligence-Feld berühren, wird die Funktion ein- bzw. ausgeschaltet.

5. Um die Chord Intelligence-Funktion wieder abzuschalten, berühren Sie erneut das Chord Intelligence-Feld, um die Einstellung "OFF" zu wählen.

Wenn die Leading Bass-

Funktion (S. 72)

eingeschaltet und die

Chord Intelligence-

Funktion ausgeschaltet ist, können Sie den

gewünschten Akkord in der Kombination des Spiels des unteren Manuals und des Fußpedal erzeugen.

Wenn Sie den [One Touch Program]-Taster drücken, wird die Chord

Intelligence-Funktion

automatisch eingeschaltet.

Die Leading Bass-Funktion

Wenn die Begleitung aktiviert ist und der [To Lower]-Schalter des Pedal Bass-Parts auf ON steht, erklingt normalerweise immer der Grundton (S. 240) des auf dem unteren Manual gespielten Akkordes als Basston.

Wenn Sie die Leading Bass-Funktion aktivieren, wird stattdessen die tiefste gespielte Note als Basston verwendet. Damit können Sie durch Spielen von Akkordumkehrungen (S. 240) den Basston wechseln.

1. Berühren Sie im Haupt-Display.

Das Rhythm-Display erscheint.

2. Berühren Sie <> (city) im Rhythm-Display.

Das Utility-Display erscheint.

Das Rhythm-Display kann auch durch Drücken eines Rhythm-Tasters aufgerufen werden.

Wenn die Leading Bass-Funktion eingeschaltet und die Chord Intelligence-Funktion (S. 70) ausgeschaltet ist, können Sie den gewünschten Akkord in der Kombination des Spiels des unteren Manuals und des Fußpedal erzeugen.

3. Berühren Sie .

Das Rhythm Options-Display erscheint.

4. Berühren Sie das Leading Bass-Feld, um die Einstellung "ON" zu wählen.

Damit ist die Leading Bass-Funktion eingeschaltet. Jedesmal, wenn Sie das Leading Bass-Feld berühren, wird die Funktion ein- bzw. ausgeschaltet.

5. Um die Leading Bass-Funktion wieder abzuschalten, berühren Sie erneut das Leading Bass-Feld, um die Einstellung "OFF" zu wählen.

Die Leading Bass-Funktion kann den beiden

Fußschaltern links und rechts des Expression

Pedals zugewiesen werden.

Siehe "Einstellen der Funktionen der

Fußschalter" (S. 118).

Einschalten der Begleitautomatik (One Touch Program)

Die Arranger-Funktion der AT-90SL fügt dem Rhythmus eine zum ausgewählten Musikstil passende instrumentale Begleitautomatik hinzu. Die Akkordsteuerung erfolgt über die gespielten Akkorde auf dem unteren Manual. Durch Drücken des [One Touch Program]-Tasters wird erreicht, dass zum ausgewählten Rhythmus auch gleichzeitig die passenden Klänge ausgewählt werden.

Wenn Sie den [One Touch Program]-Taster drücken, werden die folgenden Einstellungen vorgenommen:

• Passende Einstellungen des Bedienfeldes für das Spielen mit dem Rhythmus und der Begleitautomatik (Klänge, Lautstärke usw.)
- Der Arranger [On/Off]-Taster leuchtet (die Automatische Begleitung ist aktiviert)
- Der [Sync Start]-Taster leuchtet, und der [Intro/Ending]-Taster blinkt (der Rhythmus bzw. die Begleitung kann durch Spielen einer Note auf dem unteren Manual gestartet werden)
• Cie Chord Intelligence-Funktion ist eingeschaltet (S. 70)

Was ist Sync Start?

"Sync Start" ermöglicht das Starten des Rhythmus bzw. der Begleitung durch Spielen einer Note auf dem unteren Manual.

Was ist Chord Intelligence?

"Chord Intelligence" ermöglicht das Erzeugen einer vollständig harmonisierten Begleitung auch bei nur Spielen z.B. nur einer Note.

Für jeden Rhythmus stehen 16 verschiedene One Touch Program-Einstellungen zur Verfügung (4 Bedienoberflächen-Einstellungen x 4 Gruppen):

1. Wählen Sie einen Rhythmus aus (S. 61).

2. Drücken Sie den [One Touch Program]-Taster.

Der [One Touch Program]-Taster leuchtet.

One Touch Program

Das "One Touch Program Group Select"-Display erscheint für einige Sekunden:

1. Berühren Sie im One Touch Program Group-Display die gewünschte One Touch Program-Gruppe.

Wenn Sie kein Feld berühren, wird automatisch "Group 1" ausgewählt. Zum Rhythmus passende Einstellungen werden automatisch auf die Registration [1]–[4]-Taster gelegt.

1. Drücken Sie einen der Registration [1] – [4]-Taster, um eine der One Touch Program-Einstellungen abzurufen.

2. Spielen Sie eine Note bzw. einen Akkord auf dem unteren Manual.

Der Rhythmus und die Automatische Begleitung starten mit einem Intro.

1. Drücken Sie den [Intro/Ending] oder [Start/Stop]-Taster, um den Rhythmus und die Begleitung zu stoppen.

2. Drücken Sie den [One Touch Program]-Taster, so dass die Anzeige erlischt.

Die Bedienoberfläche besitzt nun wieder die Einstellungen, die vor Drücken des [One Touch Program]-Tasters gültig war.

Um das One Touch Program Group-Display erneut aufzurufen, halten Sie den Registration [Write]-Taster gedrückt, und drücken Sie den [One Touch Program]-Taster.

Wenn Sie den [One Touch Program]-Taster drücken, wird die "Arranger Update"-Einstellung automatisch auf "INSTANT" eingestellt (S. 92).

Spielen bzw. Laden eines Rhythmus/Music Styles von einer Diskette

Außer den internen Music Styles können Sie auch Styles von einer Diskette entweder direkt von einer Diskette abspielen bzw. in den internen Speicher der AT-90SL laden.

■Einlegen und Auswerfen einer Diskette

1. Schieben Sie die Diskette gerade in das Diskettenlaufwerk, bis sie einrastet. Der Disketten-Aufkleber muß nach oben gerichtet sein.

Das Laufwerk befindet sich rechts oberhalb des Manuals.

1. Drücken Sie den Eject-Taster.

Damit wird die Diskette aus dem Laufwerk ausgeworfen.

WICHTIG

Lesen Sie auch die Sicherheitshinweise zu dem Gebrauch von Disketten (S. 6).

WICHTIG

Nehmen Sie die Diskette nie aus dem Laufwerk, solange die Laufwerk-Anzeige noch leuchtet. Ansonsten können die Diskette oder/und das Laufwerk beschädigt werden.

■Spielen eines Styles einer Music Style-Diskette

1. Drücken Sie den Rhythm [Disk/User]-Taster, so dass die Anzeige leuchtet.

Das Rhythm-Display erscheint.

2. Legen Sie die Music Style-Diskette in das Laufwerk.

Im Rhythm-Display erscheinen die Namen der auf der Diskette gespeicherten Rhythmen. Die Rhythmen der Music Style-Diskette sind mit dem Symbol "gekennzeichnet.

3. Berühren Sie < >, so dass die Anzeige leuchtet.

Die auf der Diskette gespeicherten Rhythmen werden angezeigt.

4. Berühren Sie im Rhythm-Display ein Feld mit einem Disketten-Rhythmus.

Während der Rhythmus in den internen Speicher geladen wird, blinkt der [Start/Stop]-Taster. Nach Abschluss des Ladevorgangs kann der Rhythmus gespielt werden.

5. Drücken Sie den [Start/Stop]-Taster oder the [Intro/Ending]-Taster.

Der Rhythmus wird gestartet.

die Rhythmen des User-Speichers angezeigt werden.

Wenn ein Rhythmus einer Music Style-Diskette in den internen Speicher geladen wurde, können Sie diesen Rhythmus durch Drücken des [Disk/User]-Tasters (S. 78) aufrufen.

Kopieren eines Rhythmus von Diskette in den User-Speicher

Sie können die im User-Speicher (S. 62) befindlichen Rhythmen durch von einer Diskette kopierten Rhythmen ersetzen. Nutzen Sie diese Speicherplätze für Music Styles, die Sie häufig von einer Diskette laden würden.

1. Legen Sie die Music Style-Diskette in das Laufwerk.

2. Berühren Sie im Haupt-Display.

Das Rhythm-Display erscheint.

1. Berühren Sie <> (city) im Rhythm-Display.

Das Utility-Display erscheint.

Das Copy To User-Display erscheint.

5. Wählen Sie mit < >> den erwünschten Music Style der Diskette aus.

Die Anzeige des Rhythm [Disk/User]-Tasters blinkt.

6. Berühren Sie .

Das folgende Display erscheint.

7. Berühren Sie das Feld des Ziel-Speicherplatzes (mit

<◀> kan die Display-Seite gewechselt werden).

Das folgende Display erscheint:

H NWEIS Mit < [Start/Stop] - Taster kann der Rhythmus abgespielt werden.

Mit können Sie den Vorgang abbrechen.

8. Berühren Sie .

Der Kopiervorgang wird gestartet.

Nach Abschluss des Vorgangs erscheint wieder das Rhythm-Display.

Zurücksetzen der Rhythmen des User-Speichers auf die Werksvoreinstellungen

Mit diesem Vorgang werden die Rhythmen des User-Speichers auf die Werksvoreinstellungen zurücksgesetzt.

1. Berühren Sie im Haupt-Display,
2. Berühren Sie <> (Eifility) im Rhythm-Display.

3. Berühren Sie im Sub-Fenster.

Eine Bestätigungs-Abfrage erscheint im Display.

4. Berühren Sie .

Die Rhythmen des User-Speichers sind auf ihre Werksvoreinstellungen zurückgesetzt worden.

Nehmen Sie die Diskette nicht aus dem Laufwerk, so lange dieses noch arbeitet, ansonsten können Fehlfunktionen auftreten.

Mit "Factory Reset" (S. 22) werden alle Einstellungen der Orgel zurückgesetzt.

Der User-Speicher wird wie folgt initialisiert:

1. Schalten Sie die Orgel aus.
2. Halten Sie den Rhythm [Disk/User]-Taster, und schalten Sie die Orgel ein.
   Die folgende Anzeige erscheint.
   Schalten Sie das Instrument in dieser Phase in keinem Fall aus!

Die Rhythmen des User-Speichers sind auf ihre Werksvoreinstellungen zurückgesetzt worden.

Kopieren eines Rhythmus aus dem User-Speicher auf eine Diskette

Sie können die Rhythmen des User-Speichers (S. 62) auf eine Diskette kopieren.

1. Legen Sie eine mit der AT-90SL formatierte Diskette (S. 96) in das Laufwerk der Orgel.

2. Drücken Sie den Rhythm [Disk/User]-Taster.

Das Rhythm-Display erscheint.

1. Berühren Sie <>. User

2. Berühren Sie das Feld des Rhythmus, der auf die Diskette kopiert werden soll.

HNWEIS Über erreichen Sie die Rhythmen der Diskette.

5. Berühren Sie <> ( 国 lity) im Rhythm-Display.

Das Utility-Display erscheint.

6. Berühren Sie im Rhythm-Display.

Das Copy to Disk-Display erscheint.

7. Wählen Sie mit < >>> die gewünschte Ziel-

Speicherplatznummer aus.

Die mit "----" gekennzeichneten Speicherplätze sind noch nicht belegt.

Mit können Sie den Vorgang abbrechen.

8. Berühren Sie .

Der Kopiervorgang wird gestartet.

Nach Abschluss des Vorgangs erscheint wieder das Rhythm-Display.

Verändern der Reihenfolge der Rhythmen im User-Speicher

1. Berühren Sie im Haupt-Display.

Das Rhythm-Display erscheint.

2. Berühren Sie <> (city) im Rhythm-Display.

Das Utility-Display erscheint.

Das Edit User-Display erscheint.

1. Wählen Sie mit <> den wünschten Rhythmus aus.

2. Berühren Sie oder , um den Rhythmus an die gewünschte Speicher-Position zu versetzen.

Taster Bedeutung Beschreibung
Rename	Verändern des Namens	Das Rename-Display erscheint (S. 85).
Up	Verändern der Position des Rhythmus	Der Rhythmus wird in Richtung Anfang der Liste bewegt.
Down	Verändern der Position des Rhythmus	Der Rhythmus wird in Richtung Ende der Liste bewegt.
Delete	Löschen des Rhythmus	Der ausgewählte Rhythmus wird gelöscht (S. 87).

1. Berühren Sie .

Umbenennen der Rhythmen des User-Speichers

1. Berühren Sie im Haupt-Display. Das Rhythm-Display erscheint.

2. Berühren Sie <> (Utility) im Rhythm-Display. Das Utility-Display erscheint.

1. Berühren Sie . Das Edit User-Display erscheint.

1. Wählen Sie mit < >> den erwünschten Rhythmus aus.

5. Berühren Sie .

Das Rename-Display erscheint.

6. Berühren Sie <> s ABC/abc/% ewünschte

Zeichengruppe ausgewählt ist.

• ABC: Großbuchstaben
• abc: Kleinbuchstaben
- !#%: Symbole/Zahlen

7. Berühren Sie das gewünschte Zeichen-Symbol.

Die folgenden Zeichen stehen zur Verfügung:

Großbuch-staben	A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
Kleinbuch-staben	a b c d e f g h i j k l m n o p q r s t u v w x y z
Symbole/Zahlen	!" # % & ' () * + , - . / : = ? ^ _ 0 1 2 3 4 5 6 7 8 9
	Löscht ein Zeichen.
	Fügt ein Leerzeichen ein.
	Bewegt den Cursor in der Namenzeile.

Mit können Sie den Vorgang abbrechen.

8. Berühren Sie .

Damit ist der Rhythmus umbenannt, und das Edit User-Display erscheint wieder.

9. Berühren Sie .

Löschen eines Rhythmus aus dem User-Speicher

1. Berühren Sie im Haupt-Display. Das Rhythm-Display erscheint.

2. Berühren Sie <> (Utility) im Rhythm-Display. Das Utility-Display erscheint.

1. Berühren Sie . Das Edit User-Display erscheint.

1. Wählen Sie mit < >> den erwünschten Rhythmus aus.

Das folgende Display erscheint:

Mit können Sie den Vorgang abbrechen.

6. Berühren Sie .

Nach Löschen des Rhythmus erscheint wieder das Rhythm-Display, und der Name des gelöschten Rhythmus wird als “----” angezeigt.

Kapitel 3 Die Registrations-Taster

Die AT-90SL besitzt eine "Registrierungs"-Funktion, mit der die Bedienfeld-Einstellungen mit einem Tastendruck abgerufen werden können. 12 Registrierungen können in der AT-90SL gespeichert werden.

Die gespeicherten

Registrier-Einstellungen bleiben auch nach

Ausschalten der Orgel erhalten. Wenn Sie wieder die Werksvoreinstellungen der Registrier-Speicher erhalten möchten, führen Sie den "Factory Reset"-Vorgang aus (S. 22).

Die Registrations-Taster

Außer den Klängen und Rhythmen können auf die Registration-Taster auch folgende Einstellungen gesichert werden:

• Die Einstellungen der Bedienelemente (z.B. die Stellung der Level [▲] [▼]-Taster und die Einstellung des Solo [To Lower]-Tasters)
• Controller-Einstellungen (z.B. die Funktionen der Fußschalter, die Einstellung der Pitch Bend Range usw.)
• Andere Einstellungen (Reverb-Typ, Tempo-Einstellungen, Initial Touch-Einstellung usw.)

Weitere Informationen finden Sie unter "Einstellungen, die nach Ausschalten gespeichert bleiben" (S. 246).

Sie können weiterhin die Einstellungen der Registration-Taster als "Set" auf einer Diskette sichern. Bis zu 99 dieser Registration-Sets können auf einer Diskette gespeichert werden (S. 98).

Bei Sichern eines Registration-Sets auf einer Diskette werden zusätzlich die folgenden Daten auf der Diskette gespeichert:

• Registration Name >S. 94
• Registration Shift >S. 119
• Arranger Update S. 92
  • Trans. Update (Transpose Update) >S. 191
• Exp. Curve (Expression Curve) S. 121

Die Spieldaten und Rhythmen des User-Speichers werden nicht in einem Registration-Set gesichert.

Wenn ein User-Rhythmus einem Registration-Set zugewiesen wird, wird der Rhythmus in den User-Speicher kopiert.

Vorgang für das Erstellen eines Registration Sets

Vorbereiten der einzelnen Registrierungen

Nehmen Sie die Einstellung für die gewünschte Registrierung vor, und sichern Sie diese auf den Registration [1]-Taster und alle weiteren Registrierungen auf die weiteren Registration-Taster.

Speichern der Registrierungen auf einer Diskette

Speichern Sie die Registrierungen der Registration-Taster als ein Set auf einer Diskette. Programmmieren Sie dann weitere Registrierungen, und speichern Sie diese ebenfalls als ein Set auf einer Diskette. Auf diese Weise können Sie bis zu 99 Registration-Sets auf der Diskette speichern.

Arrangieren der Reihenfolge der Registration-Sets auf der Diskette

Mithilfe der Disk Edit-Funktion (S. 110) können Sie die Reihenfolge und die Bezeichnungen der Registration-Sets verändern (S. 94) bzw. Registration-Sets löschen (S. 108).

Anwendung eines Registration-Sets

Laden Sie das gewünschte Registration-Set in den internen Speicher. Wählen Sie die gewünschte Registrierung durch Drücken eines der Registration-Taster aus.

Um das nachfolgende Registration-Set aufzurufen, drücken Sie den [Load Next]-Taster und danach den gewünschten Registration-Taster.

Speichern einer Registrierung

1. Stellen Sie die Parameter auf die gewünschten Werte ein.
2. Halten Sie den [Write]-Taster gedrückt, und drücken Sie einen der Registration-Taster.

Damit werden die Bedienfeld-Einstellungen als Registrierung gesichert.

Sie können dem

Fußschalter die Funktion "Right + Load Next" zuordnen und damit auf der Diskette gespeicherte, aufeinander folgende Registration-Sets laden (S 119).

Informationen über die Parameter, die in einer Registrierung gespeichert werden, finden Sie unter "Einstellungen, die nach Ausschalten gespeichert bleiben" (S. 246).

Abrufen einer Registrierung

Die Registrierungen können mit einer von zwei Methoden abgerufen werden: "INSTANT" oder "DELAYED". Die Werksvoreinstellung ist "DELAYED".

■Abrufen einer Registrierung mit der Einstellung DELAYED

Abrufen von Klängen und Einstellungen der Bedienoberfläche

1. Drücken Sie nur kurz einen der Registration-Taster.

Zusätzliches Abrufen der Einstellungen für Rhythmus und Automatische Begleitung

1. Halten Sie einen der Registration-Taster für mehrere Sekunden gedrückt.

Der Rhythm Select-Taster blinkt, und die Einstellungen für die Bedienoberfläche, den Rhythmus und die Automatische Begleitung werden abgerufen.

■Abrufen einer Registrierung mit der Einstellung INSTANT

Abrufen der Einstellungen für die den Klang, die Bedienoberfläche, den Rhythmus und die Automatische Begleitung

1. Drücken Sie nur kurz einen der Registration-Taster. Alle Einstellungen werden sofort abgerufen.

Siehe "Verändern der Abruf-Methode für die Registrierungen" (S. 92).

■Verändern der Abruf-Methode für die Registrierungen

Normalerweise werden mit der Voreinstellung DELAYED die Rhythmus- und Begleit-Einstellungen nur dann abgerufen, wenn Sie einen Registration-Taster für mehrere Sekunden gedrückt halten. Sie können die Orgel aber auch so einstellen, das alle Einstellungen nur durch kurzes Drücken eines Registration-Tasters abgerufen werden (INSTANT).

1. Berühren Sie im Haupt-Display.

Das Sub-Fenster erscheint:

2. Berühren Sie .

Das Registration Load-Display erscheint.

3. Berühren Sie .

Das Utility-Display erscheint.

Das Registration Load- Display kann auch durch Drücken des [Registration]- Tasters aufgerufen werden.

4. Berühren Sie .

Das Registration Options-Display erscheint.

5. Berühren Sie das Arranger Update-Feld, um "INSTANT" auszuwählen.

Jedesmal, wenn Sie das Arranger Update-Feld berühren, wird die Funktion umgeschaltet.

Einstellung Beschreibung
DELAYED	Wenn Sie einen der Registration-Taster für mehrere Sekunden gedrückt halten, werden alle Einstellungen inkl. für Rhythmus und Begleitung abgerufen. Wenn Sie einen Registration-Taster nur kurz drücken, werden alle Einstellungen ohne Rhythmus und Begleitung abgerufen.
INSTANT	Wenn Sie einen Registration-Taster nur kurz drücken, werden alle Einstellungen inkl. für Rhythmus und Begleitung abgerufen.

6. Berühren Sie .

Automatische Sicherung bei Verändern der Einstellungen

Wenn die Anzeige des [Manual]-Tasters leuchtet, werden alle Einstellungen automatisch auf dem [Manual]-Taster gesichert. Wenn Sie danach eine der Registrierungen auswählen, können Sie durch Drücken des [Manual]-Tasters immer wieder zu Ihrer letzten Einstellung zurückkehren.

Sie können bestimmen, wie schnell die Transponierung abgerufen wird, wenn Sie einen der Registration-Taster drücken. Siehe

"Bestimmen der

Methode, mit der die

Transponierung

abgerufen wird" (S. 191).

Die Einstellungen des

[Manual]-Tasters werden nach Auschalten der Orge immer auf die

Werksvoreinstellungen zurückgesetzt.

Benennen eines Registration-Sets

In der Voreinstellung werden die Registration-Sets mit Namen wie „REGIST-01 – 99“ versehen. Sie können und sollten eine andere, individuelle Bezeichnungen eingeben.

1. Berühren Sie im Haupt-Display.

Das Sub-Fenster erscheint:

2. Berühren Sie .

Das Registration Save-Display erscheint.

3. Berühren Sie .

Das Utility-Display erscheint.

Durch Berühren von wird das Registration Load-Display aufgerufen.

4. Berühren Sie .

Das Rename-Display erscheint.

5. Mit <> k ab/ab/1% zwischen Groß- und

Kleinschreibung sowie Symbolen umschalten.

Jedesmal, wenn Sie dieses Feld berühren, wird wie folgt weitergeschaltet: Großbuchstaben > Kleinbuchstaben > Symbole/Zahlen > ....

6. Wählen Sie das gewünschte Zeichen durch Berühren des entsprechenden Symbols im Display aus.

Die folgenden Zeichen bzw. Funktionen stehen zur Verfügung:

Großbuchstaben	A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
Kleinbuch-staben	a b c d e f g h i j k l m n o p q r s t u v w x y z
Symbole/Zahlen	!" # % & ' () * +, - . / : = ? ^ _ 0 1 2 3 4 5 6 7 8 9
	Löscht das Zeichen.
	Fügt ein Leerzeichen ein.
→	Bewegt den Cursor.

Mit können Sie den Vorgang abbrechen.

7. Berühren Sie .

Damit ist das Registration-Set benannt.

Das Rename-Display kann auch wie folgt erreicht werden:

Haupt-Display ↗ Registration Load-Display ↗ Utility-Display

Formatieren einer Diskette

Bevor eine Diskette mit der Orgel verwendet werden kann, muß diese vorher mit dem Laufwerk der Orgel formatiert werden.

1. Setzen Sie den Protect-Schalter auf die "Write"-Position.

2. Legen Sie die Diskette (mit dem Aufkleber nach oben) in das Laufwerk.

3. Berühren Sie im Haupt-Display.

Das Sub-Fenster erscheint:

WICHTIG Durch die Formatierung werden alle vorherigen Daten einer Diskette gelöscht.

4. Berühren Sie .

Das Registration Save-Display erscheint.

5. Berühren Sie .

Das Utility-Display erscheint.

6. Berühren Sie .

Das Format Disk-Display erscheint.

Mit wird wieder das Registration Save-Display aufgerufen, ohne dass die Diskette formatiert wird.

7. Berühren Sie , um den Formatier-Vorgang zu starten.

Während der Formatierung erscheint die folgende Anzeige im Display:

Nach Abschluss der Formatierung erscheint wieder das Registration Save-Display.

Nehmen Sie nie eine

Diskette aus dem

Laufwerk, solange dieses

noch arbeitet.

Speichern von Registration-Sets auf eine Diskette

Auf einer 2HD-Diskette können bis zu 99 Registrations-Sets gespeichert werden. Wenn Sie eigene Registrierungen erstellt haben, sollten Sie diese immer auf eine oder mehrere Disketten sichern, um eine Sicherheitskopie zu besitzen.

1. Legen Sie eine mit der Orgel formatierte Diskette (S. 96) in das Laufwerk.

2. Berühren Sie im Haupt-Display.

Das Sub-Fenster erscheint:

1. Berühren Sie .

Das Registration Save-Display erscheint.

HINWEIS Durch Berühren von wird das Registration Load-Display aufgerufen.

HINWEIS Sie können das Set auch benennen. Siehe "Benennen eines Registration-Sets" (S. 94).

4. Wählen Sie mit <><>die gewünschte Ziel-Speichernummer aus.

Speichernummern, die noch nicht belegt sind, werden im Display mit "----" angezeigt.

Mit können Sie den Vorgang abbrechen.

5. Berühren Sie .

Das Save Format-Display erscheint.

6. Berühren Sie oder .

Einstellung	Beschreibung
Original	Dieses Format kann von der AT-45, der AT-15 und der AT-S Serie erkannt werden.
R-Series	Dieses Format kann von den Orgeln der AT-R-Serie erkannt werden.

7. Berühren Sie .

Damit wird der Speichervorgang für die Registrations-Daten gestartet.

Nach Abschluss des Speichervorgangs wird die “----”-Anzeige im Display durch den Namen des Registration-Sets ersetzt.

Wenn das Registration Set benannt wurde, wird auch der Name des Registration-Sets mit auf der Diskette gesichert.

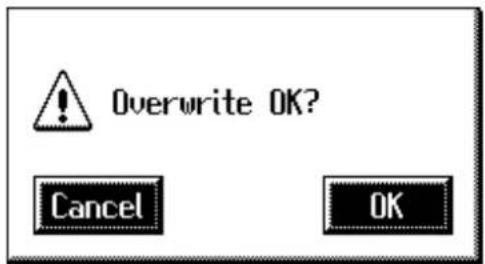

Wenn das folgende Display erscheint

Wenn Sie eine Speichernnummer ausgewählt haben, die bereits belegt ist, und Sie dann berühren, erscheint das folgende Display:

Wenn Sie das Registration-Set überschreiben möchten

1. Berühren Sie .

Wenn Sie das Registration-Set nicht überschreiben möchten

1. Berühren Sie .
2. Wählen Sie im Registration Save-Display ein Feld mit der Anzeige “----” aus (diese Speichernummer ist noch nicht mit Daten belegt).
3. Speichern Sie das Registration-Set auf diesem noch nicht mit Daten belegten Speicherplatz (S. 98).

Nach Abschluss des Speichervorgangs wird der Name des gesicherten Registration-Sets im Display angezeigt.

Laden von Registrierungen

Mit diesem Vorgang können Sie auf einer Diskette gespeicherte Registrations-Sets oder auch nur einzelne Registrierungen in den internen Speicher zurückübertragen. Sie haben drei Möglichkeiten:

Laden eines kompletten Registration-Sets (Load) → S. 101

Laden einer einzelnen Registrierung (Load One) → S. 103

Laden des auf der Diskette nachfolgend gespeicherten Registration-Sets (Load Next) → S. 106

Wenn die "Load Next"-Funktion einem Fußschalter zugewiesen ist, werden die Registration-Sets in der Reihenfolge aufgerufen, in der sie auf der Diskette gespeichert sind.

■ Laden eines Registration-Sets

1. Legen Sie die Diskette mit den Daten in das Laufwerk.
2. Berühren Sie im Haupt-Display.

Das Sub-Fenster erscheint:

WICHTIG

Beachten Sie, daß die vorherigen internen Daten dadurch überschrieben werden. Speichern Sie Ihre Registrier-Einstellungen bei Bedarf vorher auf eine Diskette (S. 98).

HINWEIS

Das Registration Load-Display kann auch direkt durch Drücken des [Registration]-Tasters aufgerufen werden.

3. Berühren Sie .

Das Registration Load-Display erscheint.

4. Wählen Sie mit <> das erwünschte Registration-Set aus.

Mit können Sie den Vorgang abbrechen.

5. Berühren Sie .

Das ausgewählte Registration-Set wird geladen. Danach erscheint wieder das Registration Load-Display.

Wenn Sie ein Registration-Set im Format einer der Orgeln AT-90/AT-80/AT-30 laden, lesen Sie den Abschnitt "Die Verwendung von Registrierungen vorheriger Roland Atelier-Orgeln" (S. 111).

HINWEIS Durch Berühren von wird das Registration Save-Display aufgerufen.

■Laden einer einzelnen Registrierung

1. Legen Sie die Diskette mit den Daten in das Laufwerk.
2. Berühren Sie im Haupt-Display.

Das Sub-Fenster erscheint:

1. Berühren Sie .

Das Registration Load-Display erscheint.

1. Wählen Sie mit <> das erwünschte Registration-Set aus.

2. Berühren Sie .

HINWEIS Das Registration Load- Display kann auch direkt durch Drücken des [Registration]-Tasters aufgerufen werden.

6. Berühren Sie .

Das Load One Registration-Display erscheint.

7. Berühren Sie Disk<1>-<12>, um die einzelne Registrierung auszuwählen, die in den internen Speicher geladen werden soll.

8. Berühren Sie Internal<1>-<12>, um die Ziel-Speichernummer im internen Speicher auszuwählen.

Mit können Sie den Vorgang abbrechen.

9. Berühren Sie .

Das folgende Display erscheint:

Nach Abschluss des Ladevorgangs erscheint wieder das Haupt-Display.

■Aufeinander folgendes Abrufen der Registrierungen einer Diskette (Load Next)

Nach Drücken des [Load Next]-Tasters können Sie die auf einer Diskette gespeicherten Registrierungen aufeinander folgend abrufen. Dieses ist besonders gut im Live-Betrieb einzusetzen.

1. Legen Sie die Diskette mit den Registrierungen in das Disketten-Laufwerk.

2. Drücken Sie den [Load Next]-Taster.

Die erste auf der Diskette gespeicherte Registrierung wird angezeigt. Das folgende Display erscheint.

1. Drücken Sie einen der Registration [1]–[12]-Taster (bei der AT-60SL einen der Registration [1]–[8]-Taster).

Die ausgewählte Registrierung wird in den internen Speicher geladen.

1. Wiederholen Sie die Schritte 2 und 3.

Mithilfe der "Disk Edit"-Funktion können Sie die Reihenfolge der Registrierungen der Diskette verändern (S. 94, S. 108, S. 110).

Taster B	Beschreibung
Undo	Aufrufen der Registrierung, die vor Drücken des [Load Next]-Tasters ausgewählt war.
OK	Bestätigen der Auswahl der neuen Registrierung.

Sie können bei Schritt 3 auch im Display berühren.

Überprüfen des nachfolgenden Registration-Sets

1. Wählen Sie das Haupt-Display aus.

1. Berühren Sie <> so of, bis die Anzeige <> erscheint. Das Registration-Display erscheint.

Das nachfolgende Registration-Set

Rechts neben "Next" erscheint der Name des nachfolgenden Registration-Sets.

Löschen eines Registrierung auf der Diskette

Mit diesem Vorgang können Sie eine Registrierung auf der Diskette löschen.

1. Legen Sie die Diskette mit den Daten in das Laufwerk.
2. Berühren Sie im Haupt-Display.

Das Sub-Fenster erscheint:

1. Berühren Sie .

Das Registration Disk Edit-Display erscheint.

Taster Bedeutung Beschreibung
Rename	Verändern des Namens	Das Rename-Display erscheint, in dem Sie die ausgewählte Registrierung umbenennen können (S. 94).
Up	Verändern der Position	Die ausgewählte Registrierung wird in der Liste aufwärts bewegt (S. 110).
Down	Verändern der Position	Die ausgewählte Registrierung wird in der Liste abwärts bewegt (S. 110).
Delete Löschen		Die ausgewählte Registrierung wird gelöscht.

1. Wählen Sie mit < >> die Registrierung aus, das gelöscht werden soll.

2. Berühren Sie .

Das folgende Display erscheint:

Um den Vorgang abzubrechen, berühren Sie .

1. Berühren Sie , um die ausgewählte Registrierung zu löschen.

Nach dem Lösch-Vorgang erscheint wieder das Disk Edit-Display. Anstelle des Namens der Registrierung erscheint im Display “----”.

Verändern der Reihenfolge der Registrierungen auf der Diskette

Sie können eine Registrierung umbenennen (S. 94), löschen (S. 108) oder die Reihenfolge auf der Diskette verändern.

Letztere Funktion ist besonders wichtig im Zusammenhang mit der Nutzung der "Load Next"-Funktion (S. 106).

1. Legen Sie die Diskette mit den Daten in das Laufwerk.
2. Berühren Sie im Haupt-Display.

Das Sub-Fenster erscheint:

1. Berühren Sie .

Das Registration Disk Edit-Display erscheint.

1. Wählen Sie mit < >> das Registration-Set aus, dessen Position verschoben werden soll.
2. Verändern Sie die Position des Registration-Sets mit oder .

Taster Bedeutung Beschreibung
Rename	Verändern des Namens	Das Rename-Display erscheint, in dem Sie die ausgewählte Registrierung umbenennen können (S. 94).
Up	Verändern der Position	Die ausgewählte Registrierung wird in der Liste aufwärts bewegt.
Down	Verändern der Position	Die ausgewählte Registrierung wird in der Liste abwärts bewegt.
Delete Löschen		Die ausgewählte Registrierung wird gelöscht (S. 108).

1. Berühren Sie .

Die Verwendung von Registrierungen vorheriger Roland Atelier-Orgeln

Sie können die Registrations-Daten der Atelier-Orgeln AT-90/80/30 oder ATELIER-R Orgeln (AT-90R/80R/60R/30R/20R) in die AT-80SL/60SL übertragen. Dabei werden die Daten der Atelier-Orgeln AT-90/80/30 beim Ladevorgang konvertiert.

Zusätzlich kann der original verwendete Music Style auf den [Disk/User]-Taster geladen werden, um die Registrierung zu vervollständigen.

Importieren einer Registrierung im Format "AT-90/80/30"

1. Legen Sie die Diskette mit den Daten für die AT-90/80/30 in das Laufwerk.

2. Berühren Sie im Haupt-Display.

Das Sub-Fenster erscheint:

1. Berühren Sie .

Das Registration Load-Display erscheint.

Die Daten der Atelier- Orgeln der AT-R-Serie können direkt geladen werden und müssen nicht konvertiert werden.

Das Registration Load-Display kann auch direkt durch Drücken des [Registration]-Tasters aufgerufen werden.

1. Wählen Sie mit < >> die Registrierung aus, die importiert werden soll.

Um den Vorgang abzubrechen, berühren Sie .

1. Berühren Sie .

Das folgende Display erscheint:

Um den Vorgang abzubrechen, berühren Sie .

1. Berühren Sie das Symbol der Orgel, auf der die zu importierende Registrierung programmiert wurde.
2. Berühren Sie , um den Import-Vorgang zu starten. Die Registrierung wird in den internen Speicher geladen.

Wenn der zur Registrierung zugehörige Music Style nicht im internen Speicher gefunden wird, erscheint im Display ein Hinweis auf die Nummer des Rhythmus, den Sie auf der beigefügten Music Style-Diskette finden.

1. Notieren Sie sich die Nummer des Music Styles, und berühren Sie .

Das Instrument sucht ersatzweise einen ähnlichen Music Style aus dem internen Speicher und importiert die Registrations-Daten.

Laden des AT-90/80/30-kompatiblen Rhythmus auf den [Disk/User]-Taster

1. Nehmen Sie die Registrations-Diskette aus dem Laufwerk, und legen Sie die Music Style-Diskette in das Laufwerk.

2. Laden Sie den bei Schritt 8 angegebenen Music Style auf den [Disk/User]-Taster (S. 78).

Kapitel 4 Die Spiel-Funktionen

Transponieren in eine andere Tonart (Key Transpose)

Mit dieser Funktion können Sie das Manual in Halbtonschritten in eine andere Tonart transponieren. Damit können Sie in einer anderen Tonart spielen, ohne dass Sie Ihren Fingersatz umstellen müssen.

Transpose

1. Stellen Sie den gewünschten Transponierwert mit den

Transpose [-]/[+] -Tastern ein.

Jedesmal, wenn Sie einen der Transpose [-]/[+]-Taster drücken, wird die Tonhöhe um einen Halbton entweder abwärts oder aufwärts transponiert.

Der Einstellbereich ist A _b G'' (in Halbtonschritten). Der aktuelle Wert wird im Haupt-Display angezeigt.

Status der Transpose [-]/[+] - Taster

Die Transponierung ist eingeschaltet (nicht auf “C”)	Einer der Transpose [-]/[+] -Taster leuchtet.
Die Transponierung ist ausgeschaltet (“C”)	Beide Transpose [-]/[+] -Taster sind erloschen.

2. Drücken Sie beide Transpose [-]/[+] - Taster gleichzeitig, um wieder die Voreinstellung ("C") anzuwählen.

Die Transponier-

Einstellung kann in einer Registrierung gespeichert werden. Siehe

"Einstellungen, die nach Ausschalten gespeichert bleiben" (S. 246).

Sie können bestimmen, wann die Transponierung nach Auswahl der Registrierung abgerufen wird. Siehe "Bestimmen der Methode, mit der die Transponierung abgerufen wird" (S. 191).

Einstellen der Brillianz

Mithilfe des Brilliance-Reglers können Sie die Brillianz (Helligkeit) des Klangs einstellen.

Wenn Sie den Regler nach oben schieben, werden die hohen Frequenzen verstärkt. Wenn Sie den Regler nach unten ziehen, wird der Klang gedämpft.

Halten des Klangs (Damper Pedal)

Wenn Sie das Damper (Sustain) Pedal drücken, wird der Klang auch nach Loslassen der Tasten des Manuals gehalten.

In der Werksvoreinstellung wirkt die Haltefunktion auf den Klang des unteren Manuals (Lower).

WICHTIG

Diese Einstellung kann nicht in einer Registrierung gespeichert werden.

HINWEIS

Sie können auch nur den Klang des oberen Manuals halten (S. 188).

WICHTIG

Die Haltefunktion ist nicht einsetzbar für den Solo-Klang.

HINWEIS

Die Haltefunktion ist nicht einsetzbar für den Pedal Bassklang, der über das untere Manual gespielt wird, wenn die Anzeige des [To Lower]-Tasters oder [Bass Split]-Tasters leuchtet.

Pitch Bend- und Vibrato-Effekte

Wenn Sie den Pitch Bend/Vibrato-Hebel nach links oder rechts bewegen, wird die Tonhöhe nach unten bzw. nach oben verändert. Wenn Sie den Hebel nach vorne drücken, wird ein Vibrato-Effekt ausgelöst.

In der Voreinstellung wirkt das Pitch Bend auf die Klänge des oberen Manuals.

Sie können den

Tonhöhenbereich für das Pitch Bend einstellen. Siehe

"Verändern der

Bandbreite des Pitch

Bend-Effektes" (S. 189).

Der Vibrato-Effekt ist nicht für alle Klänge wirksam (S. 220).

Sie können erreichen, dass das Pitch Bend und Vibrato auf den Klang des unteren Manuals oder des Fußpedals wirkt. Siehe

"Bestimmen der

Bereiche, für die der Pitch Bend/Vibrato-Effekt wirkt" (S. 188).

Die Fußschalter

Links und rechts des Expression Pedals finden Sie jeweils einen Fußschalter, mit denen Sie verschiedene Funktionen ausführen können.

Sie können die Funktionen der beiden Fußschalter auch verändern. Siehe "Einstellen der Funktionen der Fußschalter" (S. 118).

In der Voreinstellung sind den Fußschaltern die folgenden Funktionen zugeordnet:

Rechter Fußschalter	Umschaltung der Rotary-Geschwindigkeit zwischen „schnell“ und „langsam“.
Linker Fußschalter	Glide-Funktion (die Tonhöhe wird um einen Halbton herabgesetzt und erreicht die normale Tonhöhe wieder, wenn der Fußschalter losgelassen wird).

Die Funktionen der Fußschalter können auf einzelne Registration-Taster gespeichert werden (S. 90).

WICHTIG

Wenn der Parameter

"Regist Shift" auf

"RIGHT", "LEFT" oder

"RIGHT +Load Next"

steht, wird mit dem linken

bzw. rechten Fußschalter

die Registrierung

umgeschaltet (S. 119).

HINWEIS

Der Glide-Effekt wirkt nur für das Manual, dem auch der Pitch Bend/Vibrato-Hebel zugeordnet ist. Siehe

"Bestimmen der

Bereiche, für die der

Pitch Bend/Vibrato-Effekt wirkt" (S. 188).

■Einstellen der Funktionen der Fußschalter

Sie können den beiden Fußschaltern links und rechts des Expression Pedals jeweils eine von verschiedenen Funktionen zuweisen.

1. Berühren Sie im Haupt-Display. Das Sound/Keyboard-Display erscheint.

2. Berühren Sie . Das Controller-Display erscheint.

3. Wählen Sie mit <> "Foot Switch" oder "R Foot Switch" aus.

1. Wählen Sie mit <☒> die gewünschte Einstellung aus.

2. Berühren Sie .

Funktion Beschreibung
ROTARY FAST/SLOW	Umschaltung der Rotary-Geschwindigkeit von „FAST“ auf "SLOW" (und umgekehrt).
GLIDE	Die Tonhöhe wird kurzzeitig herabgesetzt und erreicht dann wieder die normale Tonhöhe der gespielten Note, wenn der Fußschalter losgelassen wird. Nach Einschalten ist der Glide-Effekt für das obere Manual wirksam.
LEADING BASS	Die Leading Bass-Funktion (S. 72) wird aktiviert, solange der Fußschalter gedrückt gehalten wird.
RHYTHM START/STP Startet/stoppt den Rhythmus.
COMP PLAY/STOP	Entspricht der Funktion der Composer [Play/Stop]-Tasters. Jedesmal, wenn der Fußschalter betätigt wird, start bzw. stoppt die Wiedergabe.
INTRO/ENDING	Startet entweder das Intro oder das Ending.
FILL IN TO VAR.	Aktiviert ein Fill-In und schaltet dann in das Variation-Pattern.
FILL IN TO ORIG.	Aktiviert ein Fill-In und schaltet dann in das Original-Pattern.
ORCHESTRATOR	Schaltet den Style Orchestrator-Taster um. Wenn der Style Orchestrator [Basic]-Taster oder [Advanced2]-Taster ausgewählt ist, werden der [Basic]-Taster und der [Advanced2]-Taster umgeschaltet. Wenn der [Advanced1]-Taster oder [Full]-Taster ausgewählt ist, werden der [Advanced1]-Taster und [Full]-Taster umgeschaltet.
BREAK Fügt eine eintaktige Pause ein.
DAMPER OF UPPER	Die auf dem oberen Manual gespielten Noten werden gehalten, wenn der Fußschalter betätigt und gehalten wird.
DAMPER OF LOWER	Die auf dem unteren Manual gespielten Noten werden gehalten, wenn der Fußschalter betätigt und gehalten wird.

Wenn der Parameter "Regist Shift" (S. 119) auf "RIGHT", "LEFT" oder "RIGHT + Load next" steht, können mit dem linken bzw. rechten Fußschalter nur die Registrierungen weitergeschaltet werden, und die hier eingestellte Funktion wird ignoriert (S. 119).

■ Umschalten der Registrierungen mit dem Fußschalter

Sie können den linken oder rechten Fußschalter für die Weiterschaltung von Registrierungen reservieren.

WICHTIG

Die "Regist Shift"-Einstellung kann mit jedem Registration-Set individuell gespeichert werden. Wenn mit der "Load Next"-Funktion die Registrierungen einer Diskette umgeschaltet werden sollen, setzen Sie die Regist Shift-Einstellung für alle Registrierungen auf "RIGHT + Load Next".

1. Berühren Sie im Haupt-Display.

Das Sound/Keyboard-Display erscheint.

1. Berühren Sie .

Das Controller-Display erscheint.

1. Wählen Sie mit <> Regist Shift aus.

1. Berühren Sie das "Regist Shift"-Feld.

2. Wählen Sie mit <×> die gewünschte Einstellung aus.

3. Berühren Sie .

HINWEIS

Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

Einstellung	Beschreibung
OFF	Die Fußschalter können die original eingestellten Funktionen ausführen.
RIGHT	Der rechte Fußschalter ist für die Weiterschaltung von Registrierungen reserviert.

Einstellung	Beschreibung
LEFT	Der linke Fußschalter ist für die Weiterschaltung von Registrierungen reserviert.
RIGHT + Load Next	Der rechte Fußschalter ist für die Weiterschaltung von Registrierungen reserviert.Wenn Sie den Registration [12]-Taster drücken und dann den rechten Fußschalter betätigen, wird die “Load Next”-Funktion aktiviert.Das Registration Load-Fenster erscheint. Wenn Sie nun erneut den rechten Fußschalter betätigen, wird die Registrierung des Registration [1]-Tasters aufgerufen.Beispiel: 1 2 3... 12 Load Next (nachfolgende Registrierung) 1

Die "Load Next"-Funktion

Mit der "Load Next"-Funktion können Sie die auf einer Diskette gespeicherten Registrierungen aufeinander folgend mit dem Fußschalter abrufen. Dieses ist besonders gut im Live-Betrieb einzusetzen.

Prüfen des nachfolgenden Registration-Sets

1. Wählen Sie das Haupt-Display aus (S. 25).

2. Berühren Sie <> so oft, bis <> angezeigt wird.

Das folgende Display erscheint:

In der Zeile "Next" wird der Name des nachfolgenden Registration-Sets angegeben.

Einstellen der Lautstärke mit dem Expression Pedal

Sie können die Gesamtlautstärke mit dem Expression Pedal einstellen.

Lautstärke wird verringert

Lautstärke wird erhöht

Hinweise zum Einsatz des Expression Pedals

• Auch wenn das Expression Pedal ganz zurückgenommen ist, ist der Klang nicht stummgeschaltet. Dieses erreichen Sie nur, indem Sie den [Master Volume]-Regler ganz nach links drehen.
• Sogar bei Herunternehmen des Fußes vom Expression-Pedal und Reduzierung der Lautstärke werden die tiefen Klanganteile weiter klingen. Dadurch entsteht eine natürlich klingende Resonanz.
• Wenn ein Active Expression-Klang ausgewählt ist, wird bei Bewegen des Expression Pedals nicht nur die Lautstärke, sondern auch der Klangcharakter verändert (S. 48).

Sie können die Funktionsweise des Expression Pedals einstellen (S. 121).

Sie können einstellen, ob das Expression Pedal die Lautstärke während der Aufnahme von Musikdaten steuert (S. 187).

Sie können einstellen ob das Expression Pedal die Lautstärke während der Wiedergabe von Musikdaten einer Diskette steuert (S. 188).

■Wirkungsweise des Expression Pedals

1. Berühren Sie im Haupt-Display. Das Sound/Keyboard-Display erscheint.
2. Berühren Sie . Das Controller-Display erscheint.
3. Wählen Sie mit < > □. Curve (Expression Curve) aus.
4. Berühren Sie .

1. Wählen Sie mit <▶> die gewünschte Einstellung.

Einstellung	Beschreibung
1	Das Expression Pedal verändert die Lautstärke des Rhythmus und der Begleitung nicht so stark wie die Lautstärke der über die Manuale gespielten Klänge.
2	Das Expression Pedal verändert die Lautstärke des Rhythmus und der Begleitung genauso stark wie die Lautstärke der über die Manuale gespielten Klänge.
3	Das Expression Pedal verändert die Lautstärke des Rhythmus und der Begleitung genauso stark wie die Lautstärke der über die Manuale gespielten Klänge. Die Hüllkurve ist etwas gleichmäßiger als bei Einstellung “2”.
4	Das Expression Pedal verändert die Lautstärke des Rhythmus und der Begleitung gar nicht.

1. Berühren Sie .

Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

Kapitel 5 Verschiedene Spieleffekte

Die AT-90SL besitzt verschiedene Spieleffekte, mit denen Sie Ihr Spiel einfach und unkompliziert aufwerten können.

Hinzufügen einer Harmonie zur Melodiestimme (Harmony Intelligence)

Harmony Intelligence ist eine Funktion, welche für den Klang des oberen Manuals eine automatische zweite Melodiestimme auf Grundlage des auf dem unteren Manual gespielten Akkordes hinzufügt. Zusätzlich wird ein passender Klang ausgewählt. Wenn Sie einen der Harmony Intelligence-Taster drücken, wird automatisch ein entsprechend passender Klang ausgewählt.

1. Drücken Sie einen der Harmony Intelligence-Taster, so dass die Anzeige leuchtet.

Jedesmal, wenn Sie einen Taster drücken, wird die Funktion ein- bzw. ausgeschaltet.

Das Harmony Intelligence-Display wird für einige Sekunden im Display angezeigt.

Die AT-90SL besitzt 2418 verschiedene Harmonietypen.

■Der Harmony Intelligence [Others]-Taster

Über den Harmony Intelligence [Others]-Taster erreichen Sie verschiedene Harmony Intelligence-Einstellungen.

1. Drücken Sie den Harmony Intelligence [Others]-Taster.

Das Harmony Intelligence-Display erscheint für einige Sekunden.

2. Wählen Sie mit < >> die gewünschte Display-Seite aus, und berühren Sie das Symbol für die gewünschte Harmony Intelligence-Funktion.

Die Anzeige des Harmony Intelligence [Others]-Tasters blinkt.

3. Drücken Sie erneut den Harmony Intelligence [Others]-Taster.

Der [Harmony Intelligence]-Anzeige leuchtet, und die Auswahl ist damit bestätigt.

Der Harmony Intelligence-Typ entscheidet auch darüber, wie die Noten erklingen.

Typ Solo-Klang Upper-Klang		Anzahl der Noten für die Harmoniestimmen
[ORGAN] — Theater Or.3 3
[BIG BAND] Trumpet Flugel Horn 4
[STRINGS] Strings 1 Strings 1 4
[BLOCK] Vibraphone Piano 1 5
[HYMN] Choir	Choir	4
[TRADITIONAL]	aktuell ausgewählter Klang
[HARP]	—	Harp
[Others]
DUET	Trumpet	Tp. Section
COMBO Clarinet	Trombone	2

Die Auswahl kann auch durch Berühren von im Harmony Intelligence-Display bzw. durch Spielen des oberen Manuals bestätigt werden.

Typ	Solo-Klang	Upper-Klang	Anzahl der Noten für die Harmoniestimmen
JAZZ SCAT Jazz Scat Jazz Scat 3
COUNTRY Full Organ1 Jazz Guitar 3
BROADWAY Celesta Theater Or.1 3
BRASS Brass 1 Fr HornSect3 2
FLUTE Flute 3 Strings 7 3
DIXIELAND Trumpet Clarinet 1
HYMN2 Female 1 Classical 4
GOSPEL	Full Organ1	Gospel	3
SYNTH	Organ Bell	Synth. Pad 2	3
OCTAVE 1	aktuell ausgewählter Klang		2
OCTAVE 2	aktuell ausgewählter Klang		2
1 NOTE	aktuell ausgewählter Klang		2
2 NOTES	aktuell ausgewählter Klang		3
3 NOTES	aktuell ausgewählter Klang		4
4 NOTES	aktuell ausgewählter Klang		5

Der Harmony Intelligence-Typ "Harp" erklingt nur, wenn Sie auf dem unteren Manual einen Akkord und auf dem oberen Manual ein Glissando spielen.

Die Anzahl der gespielten Noten ist abhängig vom ausgewählten Harmony Intelligence-Typ.

Der Rotary-Effekt

"Rotary" simuliert den Klangeffekt eines sich drehenden Lautsprechers. Sie haben hier zwei Einstellmöglichkeiten: "Fast" (schnell) und "Slow" (langsam).

1. Wählen Sie den Klang aus, für den der Rotary-Effekt eingeschaltet werden soll.

2. Drücken Sie den Rotary Sound [On/Off]-Taster, so dass die Anzeige leuchtet.

Damit ist der Rotary-Effekt für den Klang eingeschaltet.

1. Drücken Sie den Rotary Sound [Fast/Slow]-Taster, um zwischen "schneller Rotation" (Anzeige leuchtet) und "langsamer Rotation" (Anzeige ist erloschen) umzuschalten.

Rotary [Fast/Slow]-Taster Effekt
LED leuchtet (Fast)	Simulation einer schnellen Lautsprecher-Rotation.
LED erloschen (Slow)	Simulation einer langsamen Lautsprecher-Rotation.

WICHTIG

Für einige Klänge ist der Rotary-Effekt nicht einschaltbar. Siehe "Liste der Klänge" (S. 220).

Die Funktion des Rotary Sound [Fast/Slow]-Tasters kann auch den Fußschaltern links und rechts des Expression Pedals zugewiesen werden (S. 118).

■Rotary Speed

Dieser Parameter bestimmt die Dreh-Geschwindigkeit des Rotary-Effektes (S. 125).

1. Berühren Sie im Haupt-Display.

Das Sound/Keyboard-Display erscheint.

1. Berühren Sie .

Das Effect-Display erscheint.

1. Wählen Sie mit Rotary Speed aus.

2. Berühren Sie das Rotary Speed-Feld.

1. Verändern Sie die Einstellung durch Berühren

der Symbole <×>. +

Einstellungen: SLOW, NORMAL, FAST

1. Berühren Sie .

Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

■Rotary Color

Dieser Parameter bestimmt die Brillanz des Klanges bei eingeschaltetem Rotary-Effekt (S. 125).

1. Berühren Sie im Haupt-Display.

Das Sound/Keyboard-Display erscheint.

1. Berühren Sie .

Das Effect-Display erscheint.

1. Wählen Sie mit Rotary Color aus.

2. Berühren Sie das Rotary Color-Feld.

Jedesmal, wenn Sie das Rotary Color-Feld berühren, wird zwischen "BRIGHT" und "MELLOW" umgeschaltet.

Einstellungen: BRIGHT, MELLOW

1. Berühren Sie .

Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

Der Chorus-Effekt

Der Chorus ist ein Modulations-Effekt, der dem Klang zusätzliche Breite und Fülle verleiht. Der Chorus-Effekt kann für die Parts "Upper Symphonic", "Upper Orchestral", "Lower Symphonic" und "Lower Orchestral" angewendet werden.

1. Berühren Sie im Haupt-Display.

Das Sound/Keyboard-Display erscheint.

2. Berühren Sie oder .

Menu Part, für den der Chorus-Effekt erklingt

UPPER Upper-Part

LOWER Lower-Par

Bei einigen Klängen ist der Chorus-Effekt bereits in der Voreinstellung eingeschaltet.

3. Berühren Sie das Chorus-Feld des gewünschten Parts, um den Chorus-Effekt entweder einzuschalten (ON) oder auszuschalten (OFF).

Jedesmal, wenn Sie das Feld berühren, wird der Chorus-Effekt ein- bzw. ausgeschaltet.

Anzeige Beschreibung

ON Der Chorus-Effekt ist eingeschaltet.

OFF Der Chorus-Effekt ist ausgeschaltet.

4. Berühren Sie .

Der Sustain-Effekt

Der Sustain-Effekt ermöglicht das Halten des Klangs auch nach Loslassen der Taste. Der Sustain-Effekt ist anwendbar für die Klänge des Upper-Parts (außer dem Solo-Part), des Lower-Parts und den Klängen des Fußpedals.

Sustain

1. Drücken Sie den Sustain [Pedal] [Lower] [Upper]-Taster, so dass die jeweilige Anzeige leuchtet.

Damit ist der Sustain-Effekt für den ausgewählten Bereich eingeschaltet.

WICHTIG

Für einige Klänge ist der Chorus-Effekt nicht einschaltbar. Siehe "Voice List" (S. 220).

HINWEIS

Das Lower Keyboard-Display bzw. Upper Keyboard-Display kann durch Berühren von bzw. aufgerufen werden.

WICHTIG

Der Sustain-Effekt ist nicht für den Klang des Solo-Parts nutzbar.

HINWEIS

Die Dauer des Sustain kann für jeden Bereich unterschiedlich lang eingestellt werden (S. 130).

■Verändern der Sustain-Länge

Die Länge des Sustains (SHORT, MIDDLE, LONG) kann für jedes Manual Upper, Lower, Fußpedal) individuell eingestellt werden.

1. Berühren Sie im Haupt-Display.

Das Sound/Keyboard-Display erscheint.

1. Berühren Sie entweder , oder .

Menu	Part, dessen Sustain-Länge verändert wird
UPPER Upper-Part
LOWER Lower-Part
PEDAL Pedal-Part

1. Wählen Sie mit <◀> Spin tain Length aus.

Durch Berühren von , oder können Sie das jeweilige Display direkt aufrufen.

1. Berühren Sie das Sustain "SHORT/MIDDLE/LONG"-Feld.

1. Verändern Sie die Einstellung durch Berühren der Symbole <×>. +Einstellungen: SHORT, MIDDLE, LONG

2. Berühren Sie .

Der Reverb-Effekt

Reverb ist ein Effekt, der den Hall eines Raumes simuliert (z.B. Kirche, Konzerthalle usw.).

1. Stellen Sie die allgemeine Hall-Lautstärke mit den Reverb [▲]/[▼]-Tastern ein.

Mit dem [▲]-Taster wird die Hall-Lautstärke erhöht, mit dem [▼]-Taster wird die Hall-Lautstärke verringert.

Wenn Sie einen der Reverb [▲][▼]-Taster drücken, erscheint im Display die Part Balance Monitor-Anzeige. Hier können Sie die Hall-Lautstärkewerte der verschiedenen Bereiche überprüfen.

Das Part Balance Monitor-Display wird normalerweise nach kurzer Zeit automatisch geschlossen. Berühren Sie , um die Anzeige zu halten. Berühren Sie dann , um die Anzeige zu schließen.

Sie können auch das Hall-Programm verändern und die Hall-Lautstärke für jeden Part einzeln einstellen. Siehe "Verändern des Reverb-Typs" (S. 132), "Einstellen der Hall-Lautstärke" (S. 134), and "Verändern der Eigenschaften der Hall-Reflektionen" (S. 133).

■Verändern des Reverb-Typs

Sie können eines von 11 verschiedenen Hall-Programmen auswählen.

1. Berühren Sie im Haupt-Display.

Das Sound/Keyboard-Display erscheint.

1. Berühren Sie .

Das Effect-Display erscheint.

1. Wählen Sie mit Reverb Type aus.

2. Berühren Sie das Reverb Type-Feld.

Das folgende Display erscheint:

1. Verändern Sie die Einstellung durch Berühren

der Symbole <×>. +

Display Beschreibung
ROOM 1	Hall eines kleinen Raumes
ROOM 2	Hall eines mittelgroßen Raumes
ROOM 3	Hall eines großen Raumes
HALL 1	Hall einer Konzerthalle
HALL 2	Hall eines kleinen Konzertraumes
SMALL CHURCH	Hall einer kleinen Kirche
LARGE CHURCH	Hall einer großen Kirche
CATHEDRAL	Hall einer Kathedrale
PLATE	heller, metallischer Hall
DELAY	Echo-Effekt
PAN DELAY	Echo-Effekt mit Panoramawechsel von links nach rechts (und umgekehrt)

Die Delayzeit kann für die Effekte "DELAY" und "PAN DELAY" nicht verändert werden.

1. Berühren Sie .

■Verändern der Eigenschaften der Hall-Reflektionen

Außer der Bestimmung des Halltyps (S. 132) können Sie auch die Beschaffenheit der Wände des Hallraumes verändern und damit Einfluss auf die Eigenschaften der Reflektionen nehmen.

1. Berühren Sie im Haupt-Display.

Das Sound/Keyboard-Display erscheint.

1. Berühren Sie .

Das Effect-Display erscheint.

1. Wählen Sie mit <> Will Type aus.

2. Berühren Sie das Wall Type-Feld.

Das folgende Display erscheint:

1. Verändern Sie die Einstellung durch Berühren der Symbole <☒>. +

Display Beschreibung
DRAPERY Stoffvorhang
CARPET Teppichboden
ACOUSTIC TILE	Dämmplatten
WOOD Holzwand
BRICK Steinwand
PLASTER Gipswand
CONCRETE BLOCK	Betonwand
MARBLE Marmor

1. Berühren Sie .

■Einstellen der Hall-Lautstärke

Die Hall-Lautstärke kann in einem Bereich von "0–10" eingestellt werden.

Einstellen der Hall-Lautstärke für die Bereiche Upper/Lower/Pedal/Solo

1. Berühren Sie im Haupt-Display.

Das Sound/Keyboard-Display erscheint.

1. Berühren Sie , oder .

Das Upper Keyboard-Display, Lower Keyboard-Display oder Pedalboard-Display erscheint:

Upper

1. Wählen Sie mit <◀> Reverb Depth aus.
2. Berühren Sie das Reverb Depth-Feld des gewünschten Parts.

Das folgende Display erscheint:

1. Verändern Sie die Einstellung durch Berühren

der Symbole <×>. +

Einstellbereich: 0–10

1. Berühren Sie .

Einstellen der Hall-Lautstärke für einen anderen Bereich als Upper/Lower/Pedal/Solo

1. Berühren Sie im Haupt-Display.

Das Sound/Keyboard-Display erscheint.

1. Berühren Sie .

Das Effect-Display erscheint.

1. Wählen Sie mit < > RDepth (Reverb Depth) aus.

1. Berühren Sie das Reverb Depth-Feld des gewünschten Parts.

Das folgende Display erscheint:

1. Verändern Sie die Einstellung durch Berühren

der Symbole <×>. +

Einstellungen: 0–10, AUTO (Accomp, Rhythm, A.Bass)

Für die drei Parts "Accomp", "Rhythm" und "Accompaniment Bass" können Sie die Einstellung "AUTO" wählen. In diesem Fall wird für diese Parts bei Auswahl eines Rhythmus die passende Hall-Lautstärke automatisch eingestellt.

1. Berühren Sie .

Kapitel 6 Spielen des unteren Manuals

Das Spielen des unteren Manuals

Sie können das untere Manual (76 Tasten) in zwei Tastaturzonen aufteilen und so zwei unterschiedliche Klänge nebeneinander spielen.

Betrachten Sie die folgenden Beispiele.

Spielen des Solo-Klangs über das untere Manual

- Drücken Sie den Solo [To Lower]-Taster in der Upper Solo-Sektion (S. 138).

Spielen des Bass-Klangs über das untere Manual

- Drücken Sie den [Bass Split]-Taster in der Pedal-Sektion (S. 141).

Spielen der Manual Percussion-Klänge auf dem unteren Manual

- Drücken Sie den [Manual Perc]-Taster (S. 58).

Spielen der Schlagzeug-Klänge oder Soundeffekte auf dem unteren Manual

- Drücken Sie den [Drums/SFX]-Taster (S. 56).

Spielen der Schlagzeug-Klänge und des Solo-Klangs auf dem unteren Manual

- Drücken Sie den [Drums/SFX]-Taster (S. 56) und den Solo [To Lower]-Taster (S. 138).

Durch die verschiedenen Kombinationen und Verändern des Solo Split Point (S. 140) und Bass Split Point (S. 142) können Sie folgende Einstellungen erreichen:

Spielen des Solo-Klangs auf dem unteren Manual (Solo [To Lower] Taster)

Normalerweise wird der Solo-Klang über das obere Manual gespielt. Mit dieser Funktion können Sie den Soloklang ab der Note B4 aufwärts auf dem unteren Manual spielen. Die Note B4 ist der Solo-Splitpunkt.

1. Wählen Sie einen Soloklang aus (S. 43).
2. Drücken Sie den Solo [To Lower]-Taster (die Anzeige leuchtet).
   Nun können Sie den Soloklang im rechten Tastaturbereich des unteren Manuals spielen.

1. Um den Soloklang nicht mehr über das untere Manual zu spielen, drücken Sie erneut den Solo [To Lower]-Taster, so daß die Anzeige erlischt.

Nun können Sie den Soloklang wieder über das obere Manual spielen.

Die als Splitpunkt definierte Note gehört zum rechten Tastaturbereich.

Der Solo Split Point kann verschoben werden (S. 140).

Wenn die Solo [To Lower]-Funktion eingeschaltet ist, kann der Solo-Klang nicht mehr auf dem oberen Manual gespielt werden.

Sie können bestimmen, wie der Solo-Klang gespielt wird (S. 139).

Sie können die Klänge für "Lower" und "Solo" auch übereinanderlegen (S. 139).

■Spielweise des Solo-Klangs

Wenn dem oberen Manual oder dem unteren Manual die Solostimme zugeschaltet ist, können Sie bestimmen, wie die Solostimme erklingt, wenn mehr als eine Note auf dem jeweiligen Manual gespielt wird.

1. Berühren Sie im Haupt-Display.

Das Sound/Keyboard-Display erscheint.

1. Berühren Sie .

Das Upper Keyboard-Display erscheint.

1. Wählen Sie mit <◀> Sbo Mode aus.

1. Berühren Sie das Solo Mode-Feld.

1. Wählen Sie mit <☒> die gewünschte Einstellung.

Einstellung Beschreibung
TOP NOTE	Die Solostimme wird mit der höchsten Note mitgespielt.
LAST NOTE	Die Solostimme wird mit der zu-letzt gedrückten Taste mitgespielt.
POLYPHONIC	Die Solostimme wird mit allen auf dem Manual gedrückten Tasten mitgespielt.

1. Berühren Sie .

■Gleichzeitiges Spielen des Solo- und Lower-Klangs

Wenn Sie den Soloklang über das untere Manual spielen (der Solo [To Lower]-Taster leuchtet), können Sie bestimmen, ob der Solo- und Lower-Klang gleichzeitig im gleichen Tastaturbereich (LAYER) oder in getrennten Tastaturbereichen gespielt werden (SPLIT).

1. Berühren Sie im Haupt-Display. Das Sound/Keyboard-Display erscheint.

2. Berühren Sie .

Das Upper Keyboard-Display erscheint.

1. Wählen Sie mit <∅> SbTo Lower Mode aus.

1. Berühren Sie das "Solo To Lower Mode"-Feld.

Jedesmal, wenn Sie diese Feld berühren, wird zwischen "SPLIT" und "LAYER" umgeschaltet.

Einstellung	Beschreibung
SPLIT	Solo- und Lower-Klang werden in getrennten Tastaturbereichen gespielt (SPLIT).
LAYER	Solo- und Lower-Klang werden gleichzeitig im gleichen Tastaturbereich gespielt.

1. Berühren Sie .

■ Verändern des Solo Splitpunktes

Dieser Parameter bestimmt den Trennpunkt für den Soloklang auf dem unteren Manual.

1. Berühren Sie im Haupt-Display.

Das Sound/Keyboard-Display erscheint.

1. Berühren Sie .

Das Split Point-Display erscheint.

1. Verändern Sie mit <▶> die Position des Solo-Splitpunktes.

Einstellung: E1 bis G7

1. Berühren Sie .

Sie können den Solo-Splitpunkt auch durch Spielen einer Note auf dem unteren Manual eingeben.

1. Berühren Sie das Solo Split Point-Feld (E1-C7) im Split Point-Display, und spielen Sie die Note auf dem unteren Manual, die als Solo-Splitpunkt definiert werden soll.

Spielen des Bassklangs auf dem unteren Manual ([Bass Split]-Taster)

Normalerweise wird der Bass-Klang über das Fußpedal gespielt.

Mit dieser Funktion können Sie den Bassklang ab der Note C3 abwärts auf dem unteren Manual spielen. Die Note C3 ist der Bass-Splitpunkt.

Pedal

1. Wählen Sie einen Bassklang aus (S. 42).
2. Drücken Sie den [Bass Split]-Taster (die Anzeige leuchtet).

Nun können Sie den Bassklang im linken Tastaturbereich des unteren Manuals spielen.

1. Um den Bassklang nicht mehr über das untere Manual zu spielen, drücken Sie erneut den [Bass Split]-Taster, so dass die Anzeige erlischt.

Nun können Sie den Bassklang wieder über das Pedal spielen.

Die als Bass-Splitpunkt definierte Note gehört zum linken Tastaturbereich.

Der Bass-Splitpunkt kann auch verschoben werden (S. 142).

WICHTIG

Wenn die Pedal [Bass Split] Funktion eingeschaltet ist, kann der Bass-Klang nicht mehr über das Fußpedal gespielt werden.

WICHTIG

[Bass Split] und Pedal [To Lower] können nicht gleichzeitig aktiviert werden.

WICHTIG

Wenn die [Bass Split]-Funktion eingeschaltet ist, kann der Bassklang nicht mehr über das Fußpedal gespielt werden.

■ Verändern des Bass-Splitpunktes

Dieser Parameter bestimmt den Trennpunkt für den Bassklang auf dem unteren Manual.

1. Berühren Sie im Haupt-Display.

Das Sound/Keyboard-Display erscheint.

1. Berühren Sie .

Das Split Point-Display erscheint.

1. Verändern Sie mit <> die Position des Bass-Splitpunktes.

Einstellung: E1 bis G7

1. Berühren Sie .

Sie können den Bass-Splitpunkt auch durch Spielen einer Note auf dem unteren Manual eingeben.

1. Berühren Sie das Bass Split Point-Feld (E1-C7) im Split Point-Display, und spielen Sie die Note auf dem unteren Manual, die als Bass-Splitpunkt definiert werden soll.

Spielen des Bass-Klangs mit dem Grundton eines Akkordes (Pedal [To Lower] Taster)

Wenn Sie den Pedal [To Lower]-Taster drücken, spielt der Bassklang den Grundton des Akkords (S. 240), der auf dem unteren Manual gespielt wird.

1. Wählen Sie einen Pedalbass-Klang aus (S. 42).
2. Drücken Sie den Pedal [To Lower]-Taster (die Anzeige leuchtet).

Nun wird der Bassklang mit dem Grundton des auf dem unteren Manual gedrückten Akkordes gespielt. Beispiel: Wenn Sie den Akkord "C/E/G" auf dem unteren Manual drücken, wird die Note "C" auch mit dem Bassklang gespielt.

Wenn die "Leading Bass"-Funktion eingeschaltet ist (S. 72), wird nicht unbedingt der Grundton, sondern immer die tiefste Note des gedrückten Akkordes mit dem Bassklang gespielt.

1. Um die Funktion wieder aufzuheben, drücken Sie erneut den Pedal [To Lower]-Taster, so dass die Anzeige erlischt.

Nun wird der Pedal Bass-Klang wieder über das Fußpedal gespielt.

WICHTIG

Wenn über das untere Manual nicht der Lower-Klang gespielt wird (z.B. wenn die Anzeige des [Drums/SFX]-Tasters leuchtet), erklingt der Pedalbass-Klang nicht.

WICHTIG

Die Taster [Bass Split] und Pedal [To Lower] können nicht gleichzeitig aktiviert werden.

WICHTIG

Wenn die Anzeige des Pedal [To Lower]-Tasters leuchtet, kann der Bassklang nicht über das Fußpedal gespielt werden.

Kapitel 7 Aufnahme und Wiedergabe

Die Orgel besitzt einen Composer, mit dem Sie Spieldaten auf verschiedenen Spuren im Instrument aufzeichnen können und danach wiedergeben können. Außerdem können SMF-Musikdaten direkt abgespielt werden.

Die Composer-Bedientaster

Composer

Taster Beschreibung
Reset Wählt den	Songanfang an.
Play/Stop	Startet bzw. stoppt die Wiedergabe.
	Nach Drücken des [Rec]-Tasters ist derComposer aufnahmebereit, und mit[Play/Stop] wird die Aufnahmegestartet.
Rec	Aktivieren der Aufnahmebereitschaft.* Der [Rec]-Taster leuchtet, und der[Play/Stop]-Taster blinkt.
Song Ruft das	Song Select-Display auf.
Registration Ruft das Registration Load-Display auf.
Demo	(Wenn eine Diskette im Laufwerk ist)Alle Songs der Diskette werdden nacheinander abgespielt.
	(Wenn keine Diskette im Laufwerk ist)Das Demo-Display wird aufgerufen.

Berühren von im Haupt-Display und Verwenden der Taster-Symbole im Display

Taster Beschreibung
TrackRhythmAccmpBassLowerUpperSoloControl	Die Anzeige des Taster-Symbols wird wechselweise eingeschaltet (die Spur ist aktiv) bzw. ausgeschaltet (die Spur ist stummgeschaltet).→Siehe S. 145.
Reset Wählt den	Songanfang an.
Stop Stoppt die	Wiedergabe.
Play	Startet die Wiedergabe.
	Nach Drücken des-Symbols ist der Composer aufnahmebereit, und mitwird die Aufnahme gestartet.
Rec	Aktivieren der Aufnahmebereitschaft.* Das-Symbol leuchtet, und das-Symbol blinkt.
Bwd Zurücksetzen der Song-Position
Fwd Vorspulen der Song-Position
	Umschalten der Anzeigen “Track-Taster”, “Track Mute-Taster” und “Ball-Anzeige”.
	Aufrufen des Notation-Displays.
	Aufrufen des Utility-Displays des Composers.

■Was ist ein Track Taster?

Der Composer besitzt 7 Spuren (Tracks). Die verschiedenen Tracks werden über separate Track-Taster angewählt.

Auf jeder Spur werden Daten unterschiedlicher Sektionen aufgezeichnet.

Track Aufnahme-Daten
Rhythm	Rhythmus
	Drums/SFX
	Manual Percussion
Accmp	Daten für die Automatische Begleitung (außer Bass)
Bass	Daten für den Pedal Bass (Note, Bender, Modulation)
	Daten für den Bass-Part der Begleitung
Lower	Daten für den Lower-Klang (Note, Hold, Bender, Modulation)
Upper	Daten für den Upper-Klang (Note, Hold, Bender, Modulation, After Touch)
Solo	Daten für den Solo-Klang (Note, Hold, Bender, Modulation, After Touch)
Control	Glide
	Expression
	Reverb Type
	Reverb Depth
	Solo [To Lower]-Taster (ON/OFF)
	Pedal [To Lower]-Taster (ON/OFF)
	Transpose [-] [+]-Taster setting
	Harmony Intelligence-Taster (ON/OFF)
	Harmony Intelligence Type
	Rotary [Fast/Slow]-Taster (ON/OFF)
	Rotary [ON/OFF]-Taster (ON/OFF)
	Pedal Bass Mode

Track Aufnahme-Daten
Control	Solo Mode
	Solo To Lower Mode
	Solo Split Point
	[Bass Split]-Taster (ON/OFF)
	Bass Split Point
	Sustain ON/OFF
	Sustain Length
	Initial Touch
	Footage-Einstellung
	Wall Type
	Die Programmnummern der Klänge der einzelnen Parts
	Level [▲][▼] (Part Balance Volume)
	Die Reverb-Lautstärke der Parts
	Chorus ein/aus eines Klangs
	Die Oktavlage eines Parts
	[Drums/SFX]-Taster (ON/OFF)
	Drums/SFX Set
	[Manual Percussion]-Taster (ON/OFF)
	Manual Percussion Set
	Chord Intelligence
	Chord Hold
	Leading Bass
	Lower Voice [Hold]-Taster (ON/OFF)
	Tempowert
	Lautstärke des Rhythmus des Begleit-Parts
	Reverb-Lautstärke des Rhythmus des Begleit-Parts
	Lautstärke des Drum-Parts
	Reverb-Lautstärke des Drum-Parts
	Lautstärke des Rhythm Bass-Parts
	Reverb-Lautstärke des Rhythm Bass-Parts

Weitere Informationen über die Zuweisung der Spuren bei Abspielen eines kommerziellen SMF-Songs finden Sie unter "Die Spur-Zuweisung bei kommerziellen SMF-Daten" (S. 148).

Der Control Track zeichnet die folgenden Daten auf:

• Betätigen der Bedientaster (Klangauswahl,
Tempowechsel, Rotary Fast/Slow usw.)
Die hier neu aufgenommenen Daten werden den vorherigen Daten hinzugefügt und die alten Daten nicht gelöscht.
• Betätigen des Expression Pedals
Die Funktion des Expression Pedals ist abhängig von der Einstellung des Parameters "Exp. Src (Rec)". Siehe "Die Funktion des Expression Pedals" (S. 187).

Wenn Sie vor eine neuen Aufnahme alle vorherigen Daten löschen möchten, verwenden Sie die Funktion "Erase" (S. 169).

■Aufrufen der Track-Taster

Die Track-Taster werden im Display abgebildet, wenn Sie mit dem Composer aufnehmen oder abspielen.

1. Berühren Sie im Haupt-Display.

Das Rec/Play-Display erscheint.

Die folgenden Taster-Symbole werden als Track-Taster bezeichnet:

Alle Spieldaten der Automatischen Begleitung werden auf dem "Accmp" Track-Taster aufgezeichnet, alle Rhythmus-Daten auf dem "Rhythm"-Track. Wenn Sie nur einen Part des Begleit- bzw. Rhythmus-Tracks stummschalten möchten, rufen Sie das Track Mute-Display auf, und nutzen Sie dort

die Track Mute-Taster (S. 149).

Abspielen der Songdaten direkt von einer Diskette

Sie können mit der AT-90SL SMF-Songdaten direkt von einer Diskette abspielen.

SMF-Songdaten

Das Standard MIDI File (SMF)-Format ist ein Hersteller-übergreifendes Format und dient dem Austausch von Musikdaten zwischen verschiedenen Instrumenten mit Sequenzer. Die AT-90SL kann SMF-Songdaten mit den Klang-Formaten "GM", "GM2" und "Roland GS" wiedergeben.

Abspielen eines bestimmten SMF-Songs

1. Legen Sie eine Diskette mit SMF-Songdaten in das Laufwerk.

Wenn sich auf der Diskette ein Standard MIDI File befindet, erscheint die Anzeige "SMF" im Haupt-Display.

Kapitel 7 Aufnahme und Wiedergabe

2. Drücken Sie den [Song]-Taster.

Das Song Select-Display erscheint.

1. Wählen Sie mit < > dP gewünschten Song aus.
2. Berühren Sie < > und die Wiedergabe zu starten.
3. Berühren Sie < >, ▶▶ le Wiedergabe zu stoppen.

Sie können die Song-Wiedergabe auch mit oder im Rec/Play-Display starten bzw. stoppen. Mit oder können Sie die Song-Position in Taktschritten rückwärts oder vorwärts verändern.
6. Drücken Sie den Eject-Taster, um die Diskette auswerfen zu lassen.

Abspielen aller SMF-Songs einer Diskette

1. Legen Sie eine Diskette mit SMF-Songdaten in das Laufwerk.
2. Drücken Sie den [Demo]-Taster.

Alle SMF-Songs auf der Diskette werden aufeinanderfolgend abgespielt.

1. Um das Playback zu stoppen, drücken Sie den [Play/Stop]-Taster.

■Stummschalten einer Spur (Track Mute)

Wenn Sie bei angezeigtem Rec/Play-Display einen leuchtenden Track-Taster drücken, so dass die Anzeige erlischt, wird die Wiedergabe dieser Spur stummgeschaltet. Dieses wird als "Track Mute" bezeichnet.

1. Legen Sie die Diskette mit dem gewünschten Song in das Laufwerk.

2. Drücken Sie den [Song]-Taster.

Das Song Select-Display erscheint.

1. Wählen Sie mit < > □ gewünschten Song aus.

2. Berühren Sie , um den Song zu laden. Das Rec/Play-Display erscheint.

Alle Spieldaten der Automatischen Begleitung werden auf dem "Accmp" Track-Taster aufgezeichnet, alle Rhythmus-Daten auf dem "Rhythm"-Track.

Wenn Sie nur einen Part des Begleit- bzw. Rhythmus-Tracks stummschalten möchten, rufen Sie das Track Mute-Display auf, und nutzen Sie dort die Track Mute-Taster (S. 149).

1. Drücken Sie einen der leuchtenden Track-Taster, so dass die Anzeige erlischt.

Damit ist diese Spur stummgeschaltet.

1. Drücken Sie den bei Schritt 4 gedrückten Track-Taster erneut (die Anzeige leuchtet wieder).

Damit ist diese Spur wieder hörbar.

Die Spur-Zuweisung bei kommerziellen SMF-Daten

Die Spur-Zuweisung bei Roland Atelier-Daten

■Stummschalten von einzelnen Parts einer Spur

Alle Spieldaten der Automatischen Begleitung werden auf dem "Accmp" Track-Taster aufgezeichnet, alle Rhythmus-Daten auf dem "Rhythm"-Track.

Wenn Sie nur einen Part des Begleit- bzw. Rhythmus-Tracks stummschalten möchten, können Sie wie folgt das Track Mute-Display aufrufen und einzelne Parts stummschalten.

1. Berühren Sie im Haupt-Display.

Das Rec/Play-Display erscheint.

2. Berühren Sie < > das Track Mute-Display erscheint.

In diesem Display sehen Sie 16 Track Mute-Taster.

3. Berühren Sie das Track Taster-Symbol des Parts (1–16), der stummgeschaltet werden soll.

Die Darstellung des entsprechenden Parts ändert sich im Display und zeigt an, dass dieser Part jetzt stummgeschaltet ist.

4. Wenn Sie das bei Schritt 3 gedrückte Symbol erneut berühren, wird diese Spur wieder aktiviert.

5. Berühren Sie .

WICHTIG

Die Stummschaltung der Spuren wird automatisch aufgehoben, wenn ein anderer Song ausgewählt wird.

Die sieben Track Mute-Taster im Rec/Play-Display (S. 145) entsprechen wie folgt den 16 Track Mute-Tastern im Track Mute-Display.

Die Spur-Zuweisung bei kommerziellen SMF-Daten

Die Spur-Zuweisung bei Roland Atelier-Daten

* Der Track Mute-Taster 16 kann bei Atelier-Daten nicht verwendet werden.

Aufrufen der Noten-Anzeige

Sie können im Display der AT-90SL die Noten des ausgewählten Songs anzeigen lassen.

Auswahl des Songs

→Für den Song, der mit dem internen Composer aufgezeichnet wurde, können Sie direkt mit Schritt 5 fortfahren.

1. Legen Sie die Diskette mit dem gewünschten Song in das Diskettenlaufwerk.

2. Drücken Sie den [Song]-Taster.

Das Song Select-Display erscheint.

1. Wählen Sie mit <> den gewünschten Song aus.
2. Berühren Sie .

Nach Beendigung des Ladevorgangs erscheint wieder das Rec/Play-Display.

Aufrufen der Noten-Anzeige

1. Berühren Sie im Rec/Play-Display.

Das Noten-Display erscheint.

Display Beschreibung
	Vergrößerung des Noten-Displays
	Anzeige der Texte
	Anzeige der Noten des Pedal-Parts
	Anzeige der Noten des Lower-Parts
	Anzeige der Noten des Upper-Parts
	Anzeige der Noten des Upper-Parts und Lower-Parts
	Individuelle Auswahl des Parts und der Art der Noten-Anzeige (S. 151).

Durch Berühren des Lautsprecher-Symbols können Sie einen Part stummschalten bzw. wieder einschalten.

■Verändern der Noten-Darstellung

1. Berühren Sie im Haupt-Display

Das Rec/Play-Display erscheint.

Das Noten-Display erscheint.

Das Notation Options-Display erscheint.

1. Berühren Sie das Feld des Parameters, dessen Einstellung Sie verändern möchten.

Menu	Einstellung	Beschreibung
Pitch	C,D,E	Anzeige als Noten-Namen
	Do,Re,Mi Anzeige als Silben
	OFF keine Anzeige
Clef Upper	AUTO	automatische Veränderung
	G Clef	Violinschlüssel-Anzeige für den Upper-Part
	F Clef	Bassschlüssel-Anzeige für den Upper-Part
Clef Lower	AUTO	automatische Veränderung
	G Clef	Violinschlüssel-Anzeige für den Lower-Part
	F Clef	Bassschlüssel-Anzeige für den Lower-Part
Key	AUTO	automatische Veränderung
	Db,Ab,Eb,Bb,F,C,G,D,A,E,B,F#,Bbm,Fm,Cm,Gm,Dm,Am,Em,Bm,F#m,C#m,G#,D#m	Die Noten werden in der ausgewählten Tonart angezeigt.
Upper Part	1–16	Auswahl des Parts, dessen Noten als Upper-Part angezeigt werden.
Lower Part	1–16	Auswahl des Parts, dessen Noten als Lower-Part angezeigt werden.
Bass Part 1–16		Auswahl des Parts, dessen Noten als Pedal-Part angezeigt werden.

5. Verändern Sie mit <×> deWert.

Nach Berühren von erscheint das folgende Display:

Das Key-Display ist auf zwei Seiten aufgeteilt, die Sie durch Berühren von <Gutristihalten können.

6. Berühren Sie .

Hinweise zur Noten-Anzeige im Display

- Wenn Sie die Wiedergabe eines Songs von einer Diskette starten, erscheint das Symbol in Display. Während dieser Zeit liest die Orgel die Daten von der Diskette aus und bereitet die Notenanzeige vor. Warten Sie, bis dieser Vorgang abgeschlossen ist.

- Im Noten-Display können Noten und Texte, die über den Rand des Displays hinausreichen, nicht angezeigt werden.

- Die Auflösung der Notendarstellung ist begrenzt (max. 1/16-Noten), daher kann es vorkommen, dass die Notenanzeige im Display nicht mit den tatsächlich gespielten Noten bzw. mit der Notendarstellung einer Partitur übereinstimmt.

- Wenn Sie einen Part auswählen, der keine Spieldaten besitzt, werden keine Noten angezeigt. Wählen Sie über dann einen anderen Part aus.

- Wenn Sie während der Song-Wiedergabe die Part-Anzeige im Display wechseln, kann es vorkommen, dass der Song wieder ab Beginn gestartet wird.

Die Aufnahme

Sie können Ihre Spieldaten entweder solo oder auch mit Rhythmus oder/und Automatischer Begleitung aufzeichnen.

1. Stellen Sie die Bedienregler auf der Bedienoberfläche für die Aufnahme ein.

2. Stellen Sie sicher, dass sich im Laufwerk keine Diskette befindet.

Werfen Sie die Diskette ggf. durch Drücken des Eject-Tasters (S. 147) aus.

1. Drücken Sie den [Rec]-Taster.

Die [Rec]-Anzeige leuchtet, und der [Play/Stop]-Taster blinkt.

1. Drücken Sie den [Play/Stop]-Taster, um die Aufnahme zu starten.

Das Metronom spielt vor der Aufnahme zwei Takte als Vorzähler.

Wenn Sie die Daten für Rhythmus und Begleitung mit aufnehmen möchten, drücken Sie den [Start/Stop]-Taster anstelle des [Play/Stop]-Tasters. Wenn die Anzeige des [Sync]-Tasters leuchtet (Sync Start = ON), wird die Aufnahme dann gestartet, wenn Sie auf dem unteren Manual eine Note bzw. einen Akkord spielen.

1. Drücken Sie den [Play/Stop]-Taster, um die Aufnahme wieder zu stoppen.

Die Track-Anzeige der Aufnahme-Spur wechselt von "Blinken" zu "konstant leuchten".

Wenn Sie während der Aufnahme des Rhythmus bzw. der Begleitung den [Intro/Ending]-Taster (oder [Start/Stop]-Taster) drücken, wird der Rhythmus bzw. die Begleitung gestoppt, aber die Aufnahme selbst läuft weiter. Drücken Sie dann den [Play/Stop]-Taster, um die Aufnahme zu beenden.

Die Funktionen "Play" und "Stop" können den Fußschaltern links und rechts des Expression Pedals zugewiesen werden (S. 118).

Sie können das Metronom in der Vorzähl-Phase auch ausschalten (S. 193).

Wichtig!

Wenn Sie den [Rec]-Taster drücken, während ein Song von der Diskette ausgewählt ist, wird der Song in den internen Speicher geladen, und der Composer ist danach aufnahmebereit. Wenn Sie einen vollständig neuen Song aufnehmen möchten, gehen Sie wie folgt vor:

1. Drücken Sie den [Rec]-Taster, um die Aufnahmebereitschaft abzuschalten.

2. Nehmen Sie die Diskette aus dem Laufwerk.

3. Löschen Sie die bisher aufgenommenen Spieldaten (S. 157).

4. Drücken Sie den [Rec]-Taster.

Das folgende Display erscheint, wenn der Aufnahmespeicher fast voll ist:

Das folgende Display erscheint, wenn der Aufnahmespeicher voll ist und keine Daten mehr aufzeichnen kann:

In diesem Fall wird die Aufnahme automatisch abgebrochen.

Abspielen eines Songs

1. Berühren Sie im Haupt-Display.

Das Rec/Play-Display erscheint.

1. Berühren Sie .

Damit wird der Anfang des Songs ausgewählt.

Wenn Sie einen anderen Takt als "1" als Startpunkt wählen möchten, verwenden Sie dafür die Symbole bzw. -.

1. Berühren Sie , um die Wiedergabe zu starten.

Nach Erreichen des Songendes stoppt die Wiedergabe automatisch.

Das Playback kann auch durch Drücken des Composer [Play/Stop]-Tasters gestartet werden.

1. Berühren Sie , um die Wiedergabe zu stoppen.

Die Funktionen "Play" und "Stop" können den Fußschaltern links und rechts des Expression Pedals zugewiesen werden (S. 118).

Sie können für die Wiedergabe die Funktionsweise des Expression Pedals verändern (S. 188).

Wenn der Song (z.B. der einer SMF-Datei) nicht korrekt abgespielt wird, sind eventuell nicht die korrekten Sounds ausgewählt. Drücken Sie dann den [Reset]-Taster, um den Song ab Beginn zu starten.

Einschalten des Vorzählers (Count In)

Wenn Sie zu einem Song Daten einspielen möchten, können Sie einen Vorzähler einschalten, der das Tempo des Songs vorgibt.

1. Halten Sie den [Reset]-Taster gedrückt, und drücken Sie den [Play/Stop]-Taster.

Das Metronom spielt zwei Takte, bevor die Aufnahme beginnt.

Aufnahme der einzelnen Parts nacheinander

Beispiel: Nehmen Sie zuerst den Rhythmus-Part, dann den Bass-Part usw. auf. Wenn Sie dan weitere Parts aufnehmen, können Sie den Rhythmus- und Bass-Part als "Hintergrundmusik" abspielen und als Referenz für die weitere Aufnahme verwenden.

1. Stellen Sie die Bedienregler nach Bedarf ein.
2. Berühren Sie im Haupt-Display.
   Das Rec/Play-Display erscheint.

1. Wählen Sie mit und die Position aus, ab der die Aufnahme beginnen soll.

Wenn die Aufnahme ab Songbeginn erfolgen soll, berühren Sie den -Taster.

1. Berühren Sie im Rec/Play-Display .

Damit ist der Composer aufnahmebereit. und die Track-Taster, die noch keine Daten enthalten, blinken im Display. Die Track-Symbole der Spuren, die bereits Daten besitzen, leuchten konstant.

Die Composer [Rec]-Anzeige leuchtet, und der [Play/Stop]-Taster blinkt.

Sie können die Aufnahmebereitschaft auch durch Drücken des Composer [Rec]-Tasters erreichen.

1. Berühren Sie im Rec/Play-Display , um die Aufnahme zu starten.

Das Metronom spielt zwei Takte als Vorzähler, danach beginnt die Aufnahme.

Sie können die Aufnahme auch durch Drücken des Composer [Play/Stop]-Tasters starten.

1. Berühren Sie im Rec/Play-Display , um die Aufnahme zu stoppen.

Der Track-Taster der Spur, auf der Sie Ihre Daten eingespielt haben, leuchtet nun konstant.

Sie können die Aufnahme auch durch Drücken des Composer [Play/Stop]-Tasters stoppen.

Neu-Aufnahme einer Passage

Wenn Sie sich verspielt haben, können Sie die Aufnahme für eine Spur wiederholen.

WICHTIG

Falls Sie die Neu-Aufnahme mit anderen Klängen, einem anderen Tempo usw. durchführen möchten, löschen Sie die Songdaten zunächst mit der Erase-Funktion (S. 157) und nehmen Sie die Spieldaten neu auf, damit auch die Steuerdaten im Control Track (z.B. für die Auswahl der Klänge) korrekt sind.

1. Berühren Sie im Haupt-Display.

Das Rec/Play-Display erscheint.

2. Wählen Sie mit und die Position aus, ab der die Neu-Aufnahme erfolgen soll.

Wenn die Neu-Aufnahme ab Songbeginn erfolgen soll, berühren Sie den -Taster.

3. Berühren Sie im Rec/Play-Display .

Damit ist der Composer aufnahmebereit. und die Track-Taster, die noch keine Daten enthalten, blinken im Display. Die Track-Symbole der Spuren, die bereits Daten besitzen, leuchten konstant.

Die Composer [Rec]-Anzeige leuchtet, und der [Play/Stop]-Taster blinkt.

HINWEIS

Sie können die Aufnahmebereitschaft auch durch Drücken des Composer [Rec]-Tasters erreichen.

4. Berühren Sie den Track-Taster der Spur, auf der die Daten neu eingespielt werden sollen (die Taster-Anzeige blinkt).

Die vorherigen Daten der ausgewählten Spur werden bei der Neu-Aufnahme automatisch gelöscht (Ausnahme: der Control Track).

HINWEIS

Wenn ein Track-Taster konstant leuchtet, sind auf dieser Spur noch keine Daten aufgezeichnet.

5. Berühren Sie im Rec/Play-Display , um die Aufnahme zu starten.

Das Metronom spielt zwei Takte als Vorzähler, danach beginnt die Aufnahme.

HINWEIS

Sie können die Aufnahme auch durch Drücken des Composer [Play/Stop]-Tasters starten.

6. Berühren Sie im Rec/Play-Display , um die Aufnahme zu stoppen.

Der Track-Taster der Spur, auf der Sie Ihre Daten eingespielt haben, leuchtet nun konstant.

HINWEIS

Sie können die Aufnahme auch durch Drücken des Composer [Play/Stop]-Tasters stoppen.

WICHTIG

Sie können bestimmen, daß die Expression Pedal-Daten erhalten bleiben und die Bewegungen des Expression Pedals nicht neu aufgezeichnet werden (S. 187).

HINWEIS

Sie können für die Neu-Aufnahme auch das "Punch-In"-Verfahren wählen (S. 163).

Löschen der Spieldaten (Song Clear)

Sie können die bisher aufgenommenen Spieldaten löschen, wenn Sie Ihre Spieldaten neu aufzeichnen möchten.

1. Berühren Sie im Haupt-Display.

Das Rec/Play-Display erscheint.

1. Berühren Sie < >Utility).

Das Utility-Display erscheint.

Die folgende Bestätigungs-Abfrage erscheint im Display:

Mit können Sie den Vorgang abbrechen, und das Rec/Play-Display erscheint wieder.

1. Berühren Sie , um die Spieldaten zu löschen.

Umbenennen des Songs (Rename)

Der aufgenommene Song erhält zwar einen ab Werk voreingestellten Namen, diesen sollten Sie aber verändern und z.B. den Songtitel eingeben.

1. Berühren Sie im Haupt-Display.

Das Rec/Play-Display erscheint.

1. Berühren Sie <> (Eility).

Das Utility-Display erscheint.

Das Song Save/Song Delete-Display erscheint.

Das Utility-Display erscheint.

5. Berühren Sie .

Das Rename-Display erscheint.

Das Rename-Display kann auch wie folgt erreicht werden:

1. Berühren Sie < Utility) im Rec/Play screen.

Das Utility-Display erscheint.

1. Berühren Sie im Utility-Display . Das Edit Menu-Display erscheint.

2. Berühren Sie im Edit Menu-Display.

Das Rename-Display erscheint.

6. Mit ( ) €/abc/10 €e zwischen Groß-

und Kleinschreibung sowie Symbolen umschalten.

Jedesmal, wenn Sie dieses Feld berühren, wird wie folgt weitergeschaltet: Großbuchstaben → Kleinbuchstaben → Symbole → Großbuchstaben → ....

7. Wählen Sie das Zeichen durch Berühren des entsprechenden Symbols im Display aus.

Die folgenden Zeichen bzw. Funktionen stehen zur Verfügung:

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
a b c d e f g h i j k l m n o p q r s t u v w x y z
!'' # % & ' () * + , - . / := ? ^ _ 0 1 2 3 4 5 6 7 8 9
_YK5D]	Löscht das Zeichen an der Cursor-Posi-tion.
	Fügt ein Leerzeichen an der Cursor-Posi-tion ein.
	Bewegt den Cursor in derNamenzeile nach links bzw. rechts.

Um den Vorgang abzubrechen, berühren Sie .

8. Berühren Sie .

Damit ist der neue Name eingegeben.

Sie können den Namen eines Songs auf einer Diskette nicht direkt verändern. Der Song muss zunächst in den internen Speicher geladen (S. 160), der Name verändert und der Song dann erneut auf der Diskette gesichert werden.

Speichern von Songs auf einer Diskette

Um Ihre Spieldaten zu sichern, müssen Sie diese vor Ausschalten der Orgel auf einer Diskette speichern.

Wenn der Song in seinem finalen Zustand noch nicht auf der Diskette gespeichert wurde, erscheint das Symbol “EDITED” im Haupt-Display. Wurde der Song bereits in seinem finalen Zustand auf der Diskette gespeichertm erscheint dieses Symbol nicht mehr.

1. Legen Sie eine mit der AT-Orgel formatierte Diskette in das Laufwerk.

2. Berühren Sie im Haupt-Display .

Das Rec/Play-Display erscheint:

1. Berühren Sie < >Utility).

Das Utility-Display erscheint.

Das Song Save/Song Delete-Display erscheint.

1. Wählen Sie mit <> die gewünschte Ziel-Speichernummer aus.

Die noch nicht belegten Ziel-Speichernummern werden mit "----" angezeigt.

Um den Vorgang abzubrechen, berühren Sie . Das Song Save/Song Delete-Display wird wieder geschlossen.

1. Berühren Sie .

Das Save Format-Display erscheint:

1. Berühren Sie das Symbol, in dessen Format Sie die Songdaten sichern möchten.

Display Beschreibung
ORIGINAL	Die Daten werden im Atelier-Format gespeichert.
SMF	Die Daten werden im SMF-Format gespeichert.

1. Berühren Sie , um den Speichervorgang auszulösen.

WICHTIG

Musikdaten im Roland Atelier-Format können auf anderen Instrumenten nicht wiedergegeben werden.

WICHTIG

Das Speichern der Daten im SMF-Format dauert länger als die Speicherung im Atelier (ORIGINAL)-Format.

Wenn das folgende Display erscheint

Wenn sich auf der Diskette bereits eine gleichnamige Datei befindet, erscheint bei Berühren von die folgende Meldung im Display:

Um die gleichnamige Datei auf der Diskette zu überschreiben

1. Berühren Sie .

Um die gleichnamige Datei auf der Diskette zu erhalten

1. Berühren Sie , um den Speichervorgang abzubrechen.
2. Wählen Sie im Song Save/Song Delete-Display eine Ziel-Speichernummer, die mit "----" angezeigt wird. Dieser Speicherplatz ist noch nicht belegt.
3. Speichern Sie die Daten unter der bei Schritt 2 gewählten Speichernnummer.

Nach Abschluss des Speichervorgangs erscheint der Name des neu gesicherten Songs im Display.

Das SMF Format

SMF (Standard MIDI File) ist ein Hersteller-übergreifendes Format von MIDI-Spieldaten. Dieses ermöglicht dem Anwender, die auf einem Instrument gesicherten Spieldaten in ein anderes MIDI-Instrument zu importieren.

Das SMF-Format hat keinen direkten Bezug zu dem Format einer Tonerzeugung (z.B. GM2 oder GS), daher dürfen Aussagen wie "kompatibel zum SMF-Format" und "kompatibel zum GM2/GS-Format" nicht gleichgesetzt bzw. verwechselt werden.

Laden von Spieldaten in den internen Speicher

Um Spieldaten zu editieren (S. 166) oder einen Song einer Diskette neu aufzuzeichnen, müssen Sie die Spieldaten zunächst in den internen Speicher laden.

1. Legen Sie die Diskette mit den gewünschten Daten in das Laufwerk.

2. Berühren Sie im Haupt-Display . Das Rec/Play-Display erscheint.

3. Berühren Sie<>Utility). Das Utility-Display erscheint

4. Berühren Sie . Das Song Select-Display erscheint.

1. Wählen Sie mit < △> die Songdatei aus, die in den internen Speicher geladen werden soll.

2. Berühren Sie .

Die ausgewählte Songdatei wird in den internen Speicher geladen.

Wenn das folgende Display erscheint

Wenn die folgende Anzeige im Display erscheint, bedeutet dieses, daß der z. Zt. im internen Speicher befindliche Song noch nicht auf einer Diskette gesichert wurde.

Um den Song im internen Speicher zu löschen

1. Berühren Sie .

Um den Song im internen Speicher vor Laden des neuen Songs auf einer Diskette zu sichern

1. Berühren Sie , um den Vorgang abzubrechen.
2. Speichern Sie den Song auf einer Diskette (S. 159).

Wenn der Ladevorgang abgebrochen wird, weil der interne Speicher voll ist, erscheint die folgende Meldung im Display:

Löschen von Daten einer Diskette

Mit diesem Vorgang können Sie einen Song von einer Diskette löschen.

1. Legen Sie die Diskette mit den Songdaten in das Laufwerk.

2. Berühren Sie im Haupt-Display. Das Rec/Play-Display erscheint.

3. Berühren Sie unten rechts im Display < > (Utility). Das Utility-Display erscheint.

4. Berühren Sie . Das Song Save/Song Delete-Display erscheint:

1. Wählen Sie mit < △> die bewünschte Datei aus.
2. Berühren Sie . Die folgende Bestätigungs-Abfrage erscheint.

Mit können Sie den Vorgang abbrechen.

1. Berühren Sie , um die Songdatei zu löschen.

Laden eines SMF-Songs und Hinzufügen eigener Spieldaten innerhalb dieses Songs

Sie können einen SMF-Song importieren und dazu eigene Spieldaten hinzufügen.

1. Legen Sie eine Diskette mit SMF-Songdaten in das Laufwerk.

2. Berühren Sie im Haupt-Display. Das Rec/Play-Display erscheint.

3. Berühren Sie < >Utility). Das Utility-Display erscheint.

4. Berühren Sie . Das Song Select-Display erscheint.

1. Wählen Sie mit <> den gewünschten Song aus.

2. Berühren Sie .

Der ausgewählte Song wird in den internen Speicher geladen. Die Zuweisung der Tracks der SMF-Datei auf die Spuren des Composers ist auf S. 148 beschrieben.

1. Bereiten Sie die Bedienoberfläche für die eigene Einspielung vor.

2. Wählen Sie mit und die Position aus, ab der die Aufnahme beginnen soll.

3. Berühren Sie im Rec/Play-Display .

Damit ist der Composer aufnahmebereit. und die Track-Taster, die noch keine Daten enthalten, blinken im Display. Die Track-Symbole der Spuren, die bereits Daten besitzen, leuchten konstant. Die Composer [Rec]-Anzeige leuchtet, und der [Play/Stop]-Taster blinkt.

Sie können die Aufnahmebereitschaft auch durch Drücken des Composer [Rec]-Tasters erreichen.

1. Berühren Sie den Track-Taster, auf dessen Spur neue Daten eingespielt werden sollen (die Taster-Anzeige blinkt).

2. Berühren Sie im Rec/Play-Display , um die Aufnahme zu starten. Die Spieldaten des vorher geladenen SMF-Songs werden abgespielt, und Sie können dazu Ihre Daten einspielen.

3. Berühren Sie im Rec/Play-Display , um die Aufnahme zu stoppen.

Der Track-Taster der Spur, auf der Sie Ihre Daten eingespielt haben, leuchtet nun konstant.

Sie können die Aufnahme auch durch Drücken des Composer [Play/Stop]-Tasters starten bzw. stoppen.

1. Speichern Sie die Songdaten auf einer Diskette (S. 159).

Schreibgeschützte SMF-Songdaten können zwar geladen, aber als Gründen des Copyrights nicht erneut im SMF-Format gesichert werden.

Abspielen des Songs mit verändertem Tempo

Sie können bestimmen, dass der ausgewählte Song nicht mit dem Tempo abgespielt wird, das im Song gespeichert ist, sondern mit einem geänderten Tempo.

1. Laden Sie den gewünschten Song in den internen Speicher (S. 160).
2. Stellen Sie das gewünschte Tempo mit den Tempo [ ]-Tlastern ein.
3. Halten Sie den [Reset]-Taster gedrückt, und drücken Sie den [Rec]-Taster.

WICHTIG

Die Symbole und im Rec/Play-Display können hierfür nicht verwendet werden.

Neu-Aufnahme eines Songabschnitts (Punch-In)

Sie können innerhalb eines Songs eine Neu-Aufnahme einer Spur durchführen, z.B., wenn Sie sich während einer vorherigen Aufnahme verspielt haben. Dieses geschieht mit der Methode "Punch-In".

Bestimmen des Aufnahmebereiches

1. Berühren Sie im Haupt-Display.
   Das Rec/Play-Display erscheint.

2. Berühren Sie < >Utility).

Das Utility-Display erscheint.

1. Berühren Sie .

Das Punch In/Out-Display erscheint.

1. Berühren Sie das "From"-Feld.

1. Stellen Sie mit <> den Wert für "From" ein (die Position, ab der die Aufnahme aktiviert wird).

2. Berühren Sie das "For"-Feld.

3. Stellen Sie mit <> den Wert für "For" ein (die Anzahl der Takte, für die die Aufnahme durchgeführt wird).

4. Berühren Sie .

Das Rec/Play-Display erscheint, und der Composer ist aufnahmebereit.

Aufnahme innerhalb des gewählten Abschnitts

1. Drücken Sie den Track-Taster der Spur, auf der Sie die Aufnahme durchführen möchten (die Anzeige blinkt).

2. Berühren Sie , um die Aufnahme zu starten.

Das Metronom spielt zwei Takte als Vorzähler, danach beginnt die Aufnahme.

Wenn der Starttakt ("from") erreicht ist, schaltet der Composer die Spur in den Aufnahme-Status. Wenn die Anzahl der Aufnahmetakte ("for") abgelaufen ist, schaltet der Composer wieder zurück in den Wiedergabe-Status.

Die Anzeige des Composer [Rec]-Tasters gibt Aufschluss über den aktuellen Status:

Während der Wiedergabe	Die Composer [Rec]-Anzeige blinkt.
Während der Aufnahme	Die Composer [Rec]-Anzeige leuchtet konstant.

Nach Ende der Neu-Aufnahme und nachfolgender Wiedergabe blinkt weiterhin die Anzeige des [Rec]-Tasters.

1. Berühren Sie , um die Aufnahme zu stoppen.

Die Anzeige des Track-Tasters, auf dem die Daten aufgenommen wurden, leuchtet konstant.

Wiederholte Aufnahme der Rhythmus-Spur (Loop Recording)

Sie können während der Aufnahme der Rhythmus-Klänge die Aufnahme so einstellen, dass diese in einer Schleife permanent wiederholt wird. Dieses wird als "Loop Recording" bezeichnet. Damit ist es möglich, die einzelnen Schlagzeug-Instrumente nacheinander einzuspielen.

WICHTIG

Das Loop Recording ist nur für die Rhythmus-Spur einsetzbar.

1. Drücken Sie den [Drums/SFX]-Taster oder den [Manual Perc]-Taster, und wählen Sie ein Drum Set oder Soundeffekt-Set aus (S. 56–S. 59).
2. Berühren Sie im Haupt-Display. Das Rec/Play-Display erscheint.
3. Wählen Sie im Rec/Play-Display mit und die Position aus, ab der die Loop-Aufnahme beginnen soll.
4. Berühren Sie < >Utility).

Das Utility-Display erscheint.

Das Loop Rec-Display erscheint.

1. Berühren Sie das "For"-Feld.

Mit können Sie den Vorgang abbrechen.

1. Stellen Sie mit <×> den Wert für "For" ein (die Anzahl der Takte, für die die Aufnahme wiederholt durchgeführt wird).
2. Berühren Sie .

Das Rec/Play-Display erscheint, und der Composer ist aufnahmebereit.

1. Berühren Sie , um die Aufnahme zu starten.

Das Metronom spielt zwei Takte als Vorzähler, danach beginnt die Loop-Aufnahme.

1. Spielen Sie die Noten der einzelnen Rhythmus-Instrumente nacheinander ein.

Beispiel: zuerst die Bassdrum, beim nächsten Durchlauf die Snare Drum usw.

1. Berühren Sie , um die Aufnahme zu stoppen.

Die Anzeige des Track-Tasters, auf dem die Daten aufgenommen wurden, leuchtet konstant.

Der Vorzähler

Dieser Parameter bestimmt, ob vor der Aufnahme das Metronom zwei Takte vorzählt (ON) oder ob die Aufnahme sofort nach Drücken des [Play/Stop]-Tasters beginnt (OFF).

1. Berühren Sie im Haupt-Display.

Das Rec/Play-Display erscheint.

2. Berühren Sie < >ibility).

Das Utility-Display erscheint.

4. Wählen Sie mit <◀> da Display mit dem Parameter "Count-In Rec" aus.

5. Berühren Sie das Count-In Rec-Feld.

Jedesmal, wenn Sie dieses Feld berühren, wird zwischen ON und OFF umgeschaltet.

Einstellung	Beschreibung
ON	Vor der Aufnahme spielt das Metronomeinen Vorzähler über zwei Takte.
OFF	Das Metronom spielt keinen Vorzähler,und die Aufnahme beginnt sofort.

6. Berühren Sie .

Kapitel 8 Editieren der Spieldaten

Die Daten eines Songs können mit den folgenden Funktionen verändert (editiert) werden:

Menu Beschreibung Seite
Delete Measure Takte löschen S. 166
Delete Track Spur löschen S. 167
Erase Event Daten entfernen S. 169
Copy Daten kopieren S. 171
Quantize Daten korrigieren S. 172
Rename Songnamen verändern S. 157

WICHTIG

Ein Editiervorgang kann nicht mehr rückgängig gemacht werden. Sichern Sie die Daten vor der Editierung auf einer Diskette, damit Sie ein Original des Songs besitzen, falls bei der Editierung ein Fehler passiert (S. 159).

Löschen eines Taktes (Delete Measure)

Mit dieser Funktion können Sie komplette Takte eines Songs löschen. Die nachfolgenden Takte werden danach in Richtung Songanfang verschoben.

Beispiel: Löschen der Takte 5–8

1. Berühren Sie im Haupt-Display.

Das Rec/Play-Display erscheint.

1. Berühren Sie im Rec/Play-Display < Utility).

1. Berühren Sie im Utility-Display . Das Edit Menu-Display erscheint.

Das Delete Measure-Display erscheint.

1. Berühren Sie das "From"-Feld.

2. Stellen Sie mit <> der Wert für "From" ein (der erste Takt, der gelöscht werden soll).

1. Berühren Sie .
2. Berühren Sie das "For"-Feld.
3. Stellen Sie mit <×> den Wert für "For" ein (die Anzahl der Takte, die gelöscht werden sollen).

Um alle Takte bis zum Songende zu löschen, wählen Sie "ALL".

1. Berühren Sie .
2. Berühren Sie .

Das folgende Display erscheint:

Um den Vorgang abzubrechen, berühren Sie .

1. Berühren Sie , um den Vorgang auszuführen.

Danach erscheint wieder das Delete Measure-Display.

Löschen einer kompletten Spur (Delete Track)

Mit dieser Funktion können Sie den Inhalt einer gesamten Spur löschen (siehe auch S. 145).

1. Berühren Sie im Haupt-Display. Das Rec/Play-Display erscheint.

1. Berühren Sie im Rec/Play-Display < ▶ (Utility).

1. Berühren Sie im Utility-Display . Das Edit Menu-Display erscheint.

Das Delete Track-Display erscheint:

5. Berühren Sie das "Track"-Feld.

1. Wählen Sie mit <▶> die Spur aus, deren Daten vollständig gelöscht werden sollen.

Auswahl: RHYTHM, ACCOMP, BASS, LOWER, UPPER, SOLO, CONTROL

7. Berühren Sie .

8. Berühren Sie .

Das folgende Display erscheint:

Um den Vorgang abzubrechen, berühren Sie .

9. Berühren Sie , um den Vorgang auszuführen.

Danach erscheint wieder das Delete Track-Display.

Entfernen von Daten (Erase Event)

Mit dieser Funktion können Sie Daten innerhalb eines Tracks entfernen, ohne dass die Anzahl der Takte verändert bzw. die entstehende Lücke geschlossen wird.

Sie können die folgenden Daten entfernen:

ALL alle Daten
NOTE Notendaten
PANEL	Regler-BedienungInhalt des Control Track (Daten außer Expression, Klangauswahl und Tempowechsel)→ Siehe S. 145.
EXPRESSION	Expression Pedal-Daten
VOICE	Klangauswahl-Daten
TEMPO	Tempo-Einstellungen

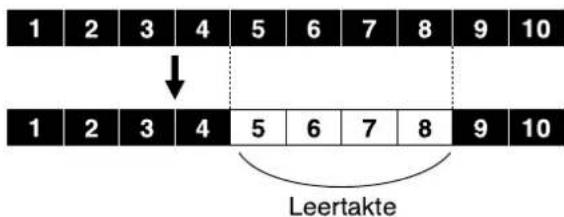

Beispiel: Entfernen der Daten der Takte 5–8

1. Berühren Sie im Haupt-Display.

Das Rec/Play-Display erscheint.

1. IBerühren Sie im Rec/Play-Display < > (Utility).

1. Berühren Sie im Utility-Display .

Das Edit Menu-Display erscheint.

Das Erase Event-Display erscheint.

1. Berühren Sie das "Event"-Feld.

2. Wählen Sie mit <▶> die Datengruppe aus, deren Daten entfernt werden sollen.

1. Berühren Sie .
2. Berühren Sie das "Track"-Feld.
3. Wählen Sie mit < >>> die Spur aus, auf der die Daten entfernt werden sollen.

Bei der Auswahl der Datengruppe EXPRESSION, VOICE oder TEMPO kann keine Spur ausgewählt werden, weil diese Daten für alle Parts gemeinsam gelten.

Auswahl:ALL, RHYTHM, ACCOMP, BASS, LOWER, UPPER, SOLO, CONTROL

Bei "ALL" werden die Daten in allen Parts entfernt.

1. Berühren Sie .
2. Berühren Sie das "From"-Feld.
3. Stellen Sie mit <×> den Wert für "From" ein (der erste Takt, ab dem Daten entfernt werden sollen).
4. Berühren Sie .
5. Berühren Sie das "For"-Feld.
6. Stellen Sie mit <☒> den Wert für "For" ein (die Anzahl der Takte, für die Daten entfernt werden sollen).

Um die Daten für alle Takte bis zum Songende zu entfernen, wählen Sie "ALL".

1. Berühren Sie .

2. Berühren Sie .

Das folgende Display erscheint:

Um den Vorgang abzubrechen, berühren Sie .

1. Berühren Sie , um den Vorgang auszuführen.

Danach erscheint wieder das Erase Event-Display.

Kopieren von Daten (Copy)

Mit dieser Funktion können Sie Daten eines Track-Abschnitts an eine andere Song-Position auf dem gleichen Track kopierten. Vorsicht! Dadurch werden die Daten im Kopier-Zielbereich überschrieben!

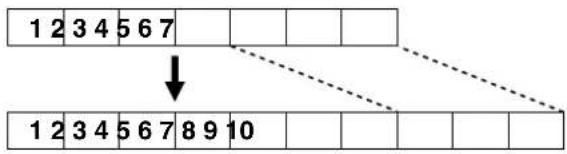

Beispiel: Kopieren der Takte 5–7 an den Beginn des Taktes 8

1. Berühren Sie im Haupt-Display. Das Rec/Play-Display erscheint.

1. Berühren Sie im Rec/Play-Display < > (Utility).

1. Berühren Sie im Utility-Display . Das Edit Menu-Display erscheint.

Das Copy-Display erscheint.

1. Berühren Sie das "Track"-Feld.

2. Wählen Sie mit < >>> die Spur aus, auf der Daten kopiert werden sollen.

Auswahl: ALL, RHYTHM, ACCOMP, BASS, LOWER, UPPER, SOLO, CONTROL

Bei "ALL" werden die Daten aller Spuren kopiert.

1. Berühren Sie .

2. Berühren Sie das "From"-Feld.

3. Stellen Sie mit <> den Wert für "From" ein (der erste Takt, ab dem Daten kopiert werden sollen).

4. Berühren Sie .

5. Berühren Sie das "For"-Feld.

6. Stellen Sie mit <☒> den Wert für "For" ein (die Anzahl der Takte, für die Daten kopiert werden sollen).

Um die Daten für alle Takte bis zum Songende zu kopieren, wählen Sie "ALL".

1. Berühren Sie .

2. Berühren Sie das "To"-Feld.

3. Wählen Sie mit <×> dch Wert für "To" aus (die Ziel-Position aus, an die der mit "From" und "For" bestimmte Abschnitt kopiert werden soll).

Bei "END" wird der Kopier-Abschnitt an das Songende angefügt.

1. Berühren Sie .

2. Berühren Sie das "Time"-Feld.

3. Wählen Sie mit <×> deh Wert für "Time" aus (wie oft der Abschnitt kopiert werden soll).

4. Berühren Sie .

5. Berühren Sie .

Das folgende Display erscheint:

Um den Vorgang abzubrechen, berühren Sie .

1. Berühren Sie , um den Vorgang auszuführen.

Danach erscheint wieder das Copy-Display.

Korrigieren der Noten-Positionen (Quantize)

Mit dieser Funktion können Sie die Positionen der eingespielten Noten nachträglich korrigieren.

Beispiel: wenn Sie möchten, daß die Noten exakt auf jeder [1/4]-Notenposition liegen, können Sie für die Quantisierung "1/4" einstellen und die Quantisierung durchführen.

1. Berühren Sie im Haupt-Display.

Das Rec/Play-Display erscheint.

1. Berühren Sie im Rec/Play-Display < ▶ (Utility).

1. Berühren Sie im Utility-Display .

Das Edit Menu-Display erscheint.

Das Quantize-Display erscheint.

1. Berühren Sie das "Track"-Feld.
2. Wählen Sie mit <×> d eSpur aus, deren Noten-Positionen korrigiert werden sollen.

Auswahl:ALL, RHYTHM, ACCOMP, BASS, LOWER, UPPER, SOLO

Bei "ALL" werden die Notenpositonen aller Spuren korrigiert.

1. Berühren Sie .
2. Berühren Sie das "From"-Feld.
3. Stellen Sie mit <×> den Wert für "From" ein (der erste Takt, ab dem Daten korrigiert werden sollen).
4. Berühren Sie .

5. Berühren Sie das "For"-Feld.

6. Stellen Sie mit <×> deh Wert für "For" ein (die Anzahl der Takte, für die Daten korrigiert werden sollen).

Um die Daten für alle Takte bis zum Songende zu korrigieren, wählen Sie "ALL".

1. Berühren Sie .
2. Berühren Sie das "Resolution"-Feld.
3. Wählen Sie die gewünschte Auflösung durch Berühren des entsprechenden Symbols im Display aus.

1. Berühren Sie .
2. Berühren Sie .

Das folgende Display erscheint:

Um den Vorgang abzubrechen, berühren Sie .

1. Berühren Sie , um den Vorgang auszuführen.

Danach erscheint wieder das Quantize-Display.

Kapitel 9 Erstellen eigener Rhythmen

Sie können die internen Rhythmen editieren und damit eigene "User-Rhythmen" erstellen.

Vorgang für das Erstellen eines User-Rhythmus

Vorbereitungen

Vorbereitungen

■Aufrufen des Rhythm Customize-Displays

1. Berühren Sie im Haupt-Display.

Das Rhythm-Display erscheint.

1. Berühren Sie im Rhythm Customize-Display

Das Utility-Display erscheint.

1. Berühren Sie .

Das Rhythm Customize-Display erscheint.

Wenn ein neues Rhythm Customize-Display ausgewählt wird

Wenn das Source-Display ausgewählt wird

1 Rhythm Name
2 Beat (Taktart)
3 Tempo
4 Division Name (S. 176)
5	Umschalten der Display-Seiten, wenn mehrere Display-Seiten existieren.
6	Out/Zoom In)-TasterVergrößern bzw. Verkleinern des Rhythm Pattern-Displays.
7 Aktuelle Position (Measure: Beat: Tick)
8	Instrumenten-NameName des Instrumentes im Rhythmus.
9	Rhythm Pattern-DisplayNote des ausgewählten Rhythmus-Patterns.
10	(Utility)-TasterMenu mit Einstellungen für die Rhythm Customize-Funktion.
11	(Preview)-TasterAbspielen des erstellten Rhythmus.
12	(Delete)-TasterLöschen des Rhythmus im angezeigten Takt.
13	(Copy)-TasterKopieren des Rhythmus im angezeigten Takt an das Ende des Taktes.
14	(Taster)Umschalten der Instrumenten-Namen, wenn mehr als acht Sounds im Rhythmus eingesetzt werden.
15	RollbalkenBezeichnet die Position des aktuellen Taktes des Rhythmus.

■Auswahl der Division

Als "Division" bezeichnet man einen Abschnitt mit einer bestimmten musikalischen Charakteristik, z.B. Intro, Melodie A, Melodie B, Überleitung und Ending.

Die AT-90SL besitzt die folgenden sechs Divisionen:

Division Beschreibung
Intro Eine Einleitungs-Phrase.
Original Ein	Basis-Begleitpattern.
Fill In To Variation	Zwischenspiel mit Überleitung zum Variations-Pattern.
Variation Ein	Variations-Begleitpattern.
Fill In To Original	Zwischenspiel mit Überleitung zum Original-Pattern.
Ending Eine	Abschluss-Phrase.

Sie können durch die Veränderung der Spieldaten eines oder mehrerer Parts die Spielweise der Divisionen variieren und so verschiedene Versionen eines Rhythmus erstellen.

1. Rufen Sie das Rhythm Customize-Display auf (S. 175).

1. Berühren Sie < >ibility).

Das Utility-Display erscheint.

1. Berühren Sie
   (Division Select).





   Sie können das Division Select-Display auf durch Berühren des Division-Namens (S. 175) im Rhythm Customize-Display anwählen.

   1. Berühren Sie den gewünschten Division-Namen.



   Das Rhythm Customize-Display erscheint wieder, und der Name der gewählten Division erscheint im Rhythm Customize-Display.

   Berühren Sie < > in den Rhythmus abzuspielen.

   ■Laden des Rhythmus

   Der Rhythmus, der verändert werden soll, muss zunächst in den internen Speicher geladen werden.

   1. Rufen Sie das Rhythm Customize-Display auf (S. 175).



   1. Berühren Sie < >Utility).

   Das Utility-Display erscheint.



   1. Berühren Sie .

   Das Rhythm Load-Display erscheint.



   1. Berühren Sie den gewünschten Rhythm Group-Namen.

   Ein weiteres Sub-Fenster erscheint.



   1. Berühren Sie den gewünschten Rhythm Group-Namen im Sub-Fenster, um die Rhythmus-Gruppe auszuwählen.

   Das Rhythm Load-Display erscheint.



   1. Wählen Sie mit dfr gewünschte Display, und berühren Sie den Namen des gewünschten Rhythmus.



   Berühren Sie , um den Rhythmus abzuhören.

   1. Wählen Sie mit <▶> die gewünschte Division aus.

   Mit "ALL" werden alle Divisionen ausgewählt.

   1. Berühren Sie .

   Der Rhythmus wird geladen, und das Rhythm Customize-Display erscheint.

   ■Einstellen der Division-Parameter

   Sie können hier drei Einstellungen verändern: "Drum Set", "Beat", und "Volume".

   1. Rufen Sie das Rhythm Customize-Display auf (S. 175).



   1. Berühren Sie < > (Utility).

   Das Utility-Display erscheint.



   1. Berühren Sie
      (Division Options).

      Das Division Options-Display erscheint.



      Wechseln des Drum Sets

      1. Berühren Sie das Drum Set-Feld.



      1. Verändern Sie mit < >>> den Wert.
      2. Berühren Sie .

      Das Rhythm Options-Display erscheint.

      Verändern der Taktart

      1. Berühren Sie das Beat-Feld.



      1. Verändern Sie mit < den Wert.
      2. Berühren Sie .

      Das Rhythm Options-Display erscheint.

      Verändern der Lautstärke

      1. Berühren Sie das Volume-Feld.



      1. Verändern Sie mit <☒> den Wert.
      2. Berühren Sie .

      Das Division Options-Display erscheint.

      ■Editieren des Rhythmus

      Sie können den internen Rhythmus mit den folgenden Parametern verändern.

      Funktion Seite
      Kopieren eines Abschnitts S. 179
      Löschen eines Abschnitts S. 179
      Entfernen von Sounds S. 180
      Hinzufügen von Sounds S. 180
      Wechseln von Klängen S. 181
      Verändern der Lautstärke S. 181
      Verändern der Position eines Klangs S. 181

      Kopieren eines Abschnitts

      1. Rufen Sie das Rhythm Customize-Display auf (S. 175).



      1. Berühren Sie .

      Das folgende Display erscheint.



      Durch Berühren von können Sie den Vorgang abbrechen.

      1. Berühren Sie .

      Die Daten des ausgewählten Taktes werden an das Ende dieses Taktes kopiert.

      Löschen eines Abschnitts

      1. Rufen Sie das Rhythm Customize-Display auf (S. 175).



      1. Berühren Sie .

      Das folgende Display erscheint.



      Durch Berühren von können Sie den Vorgang abbrechen.

      1. Berühren Sie .

      Die Daten des ausgewählten Taktes werden gelöscht.

      Editieren der Sounds

      Sie können Sounds hinzufügen und löschen, Klänge verändern und die Lautstärke der Sounds verändern.

      1. Rufen Sie das Rhythm Customize-Display auf (S. 175).



      1. Berühren Sie den Punkt im Display, dessen Sound editiert werden soll.

      An dem berührten Punkt erscheint der Cursor. Wenn Sie mit dem Finger nach links oder rechts über das Display ziehen, folgt der Cursor Ihrer Fingerbewegung.



      Wenn Sie den Finger anheben, erscheint das Note Edit-Display.





      Sie können auch mit <> Utility-Display aufrufen und dort berühren.

      Entfernen von Sounds

      1. Wählen Sie mit < > ▲ ▶ ▼ ▽ aus, an der ein Sound entfernt werden soll.



      1. Berühren Sie , um den ausgewählten Sound zu entfernen.

      Hinzufügen von Sounds

      1. Wählen Sie mit < > ▲ ▲ ▲ ▲ ▲ ▲ ▲ aus, an der ein Sound hinzugefügt werden soll.



      1. Berühren Sie , um einen Sound hinzuzufügen.

      Wechseln von Klängen

      1. Wählen Sie mit < > ▲ e Po ▼ aus, an der ein Sound gewechselt werden soll.

      2. Berühren Sie den Instrument-Namen.



      1. Wechseln Sie den Klang durch Berühren von <-8><-1><+1><+8>.

      Verändern der Lautstärke

      1. Wählen Sie mit

         en gewünschten Sound aus.

      2. Berühren Sie das Velocity-Feld.



      1. Verändern Sie die Lautstärke durch Berühren von <-10> <-1> < +1> < +10>.

      Verändern der Position eines Klangs

      1. Wählen Sie mit < > ▲ en gewünschten Sound aus.

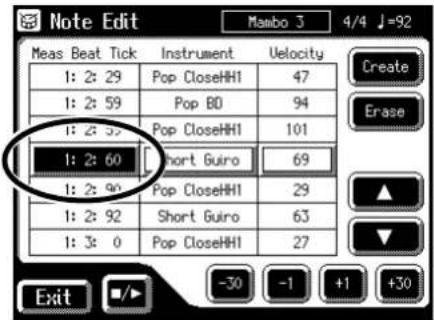

      2. Berühren Sie das "Meas Beat Tick"-Feld.



      1. Verändern Sie die Position durch Berühren von <-30> <-1> < +1> < +30>.

      Mit der Rhythm Customize-Funktion wird die Position einer Note in Einheiten von "Measure: Beat: Tick" angegeben.

      Eine 1/4-Note beinhaltet 120 Ticks.

      1/4-Note 1/8-Note



      1/8-Triole 1/16-Note



      Die Positionen der Notenwerte in Einheiten von "Ticks"

      1/4-Note 0 (alle 120 Ticks)

      1/8-Note 0, 60 (alle 60 Ticks)

      1/8-Triole 0, 40, 80 (alle 40 Ticks)

      1/16-Note 0, 30, 60, 90 (alle 30 Ticks)

      ■Auswechseln eines Sounds

      Sie können innerhalb eines Rhythmus einen Sound auswechseln.

      1. Rufen Sie das Rhythm Customize-Display auf (S. 175).



      1. Berühren Sie das Feld des gewünschten Instrumenten-Namens.

      Das Instrument Edit-Display erscheint.





      Sie können das Instrument Edit-Display auch wie folgt auswählen:

      1. Berühren Sie < >Utility) im Rhythm

      Customize-Display (S. 175).

      Das Utility-Display erscheint.



      1. Berühren Sie (Instrument Edit).

      Das Instrument Edit-Display erscheint.

      Wechseln des Sounds

      1. Wählen Sie mit < △> das instrument aus, das ausgetauscht werden soll.

      2. Berühren Sie .

      Das folgende Display erscheint:



      1. Wählen Sie mit <◀> da gewünschte Display aus, und berühren Sie Namen des gewünschten, neuen Instrumentes.

      Das folgende Display erscheint:



      Durch Berühren von können Sie den Vorgang abbrechen.

      1. Berühren Sie , um das Instrument zu wechseln.

      Löschen eines Instrumentes

      Sie können ein Instrument innerhalb eines Rhythmus löschen. Das Ergebnis ist, dass dieses Instrument in allen Rhythmen nicht mehr hörbar ist.

      1. Wählen Sie mit <◀> d▶ Instrument aus, das gelöscht werden soll.

      2. Berühren Sie im Instrument Edit-Display.



      1. Berühren Sie , um das Instrument zu löschen.

      ■Löschen eines User-Rhythmus

      This deletes User rhythms created by partially editing the internal rhythms.

      1. Rufen Sie das Rhythm Customize-Display auf (S. 175).

      2. Berühren Sie < >Utility).

      Das Utility-Display erscheint.



      1. Berühren Sie .

      Das folgende Display erscheint.



      Durch Berühren von können Sie den Vorgang abbrechen.

      1. Berühren Sie , um den Rhythmus zu löschen.

      ■Verändern des Rhythmus-Namens (Rename)

      1. Rufen Sie das Rhythm Customize-Display auf (S. 175).

      2. Berühren Sie < >Utility). Das Utility-Display erscheint.

      3. Berühren Sie .

      Das Rhythm Save-Display erscheint.



      1. Berühren Sie .

      Das Rename-Display erscheint.



      1. Berühren Sie das Symbol ( ) fLC/abc/4% zwischen Großbuchstaben, Kleinbuchstaben und Symbolen und Zahlen aufeinander folgend umzuschalten.

      2. Berühren Sie das gewünschte Zeichen im Display.

      Die folgenden Zeichen und Funktionen stehen zur Verfügung:

      ABCDEFGHIJKLMNOPQRSTUVWXYZ
      abcdefghijklmnopqrstuvwxyz
      !"#%&'()*+,-./:=?^_0123456789
      	Löscht ein Zeichen.
      	Fügt ein Leerzeichen ein.
      	Bewegt den Cursor nach links bzw.rechts.

      Durch Berühren von können Sie den Vorgang abbrechen.

      1. Berühren Sie .

      Speichern des User- Rhythmus im User-Speicher oder auf einer Diskette

      Durch Drücken des [Disk/User]-Tasters können Sie zwischen internem User-Speicher und Disketten-Laufwerk umschalten.

      1. Rufen Sie das Rhythm Customize-Display auf (S. 175).

      2. Berühren Sie <>Utility).

      Das Utility-Display erscheint.



      1. Berühren Sie .

      Das Rhythm Save-Display erscheint.



      1. Berühren Sie < > oder < >,



      um den Ziel-Speicherbereich zu definieren.

      1. Wählen Sie mit <> die gewünschte

      Ziel-Speichernummer aus.

      Speichernummern, die noch nicht belegt sind, werden mit "----" angezeigt.



      Mit können Sie den Vorgang abbrechen.

      Mit erreichen Sie das Display, in dem Sie den Namen des Rhythmus verändern können.

      1. Berühren Sie .

      Der Rhythmus wird im intermen User-Speicher bzw. auf der Diskette gesichert.



      Sie können zuerst das Tempo mit den Tempo [ ]◀- ▶ Tastern verändern und danach den Rhythmus speichern.

      Wenn das folgende Display erscheint



      Überschreiben eines existierenden Rhythmus

      1. Berühren Sie .

      Sichern des bisherigen Rhythmus, ohne dass dieser überschrieben wird

      1. Berühren Sie .

      2. Wählen Sie im Rhythm Save-Display eine Speicherplatz-Nummer aus, die mit "----" bezeichnet ist.

      3. Sichern Sie die Rhythmus-Daten.

      Kapitel 10 Weitere Einstellungen

      Einstellungen für das Instrument

      ■Aftertouch On/Off

      "Afterertouch" ist die Druckempfindlichkeit der Tastatur, die durch nachträgliches Drücken einer Taste nach Anschlagen ausgelöst wird.

      Der Aftertouch-Effekt ist nur für das obere Manual vorhanden.

      1. Berühren Sie im Haupt-Display.

      Das Sound/Keyboard-Display erscheint.



      1. Berühren Sie .

      Das Upper Keyboard-Display erscheint.

      1. Wählen Sie mit <◀> "Ater Touch" aus.



      1. Berühren Sie das Aftertouch-Feld so oft, bis die gewünschte Einstellung ("ON" oder "OFF") erreicht ist.

      2. Berühren Sie .

      WICHTIG

      Nicht alle Klänge der auf dem oberen Manual reagieren auf Aftertouch-Meldungen, auch wenn diese Funktion auf "ON" gestellt ist (S. 220).

      ■Einstellen der Aftertouch-Empfindlichkeit

      1. Berühren Sie im Haupt-Display. Das Sound/Keyboard-Display erscheint.

      2. Berühren Sie . Das Upper Keyboard-Display erscheint.

      3. Wählen Sie mit <◀> "Ater Touch Sensitivity" aus.



      1. Berühren Sie das Aftertouch Sensitivity-Feld.



      1. Verändern Sie den Wert mit < >>>. + Einstellbereich: 1–10 Je höher der Wert, desto empfindlicher reagiert das obere Manual auf das nachträgliche Drücken der Taste.

      2. Berühren Sie .

      ■Initial Touch

      "Initial Touch" ist die Anschlagdynamik. Diese kann für beide Manuale (Upper und Lower) getrennt ein- oder ausgeschaltet werden.

      1. Berühren Sie im Haupt-Display. Das Sound/Keyboard-Display erscheint.

      2. Berühren Sie oder .

      UPPER Upper-Part

      LOWER Lower-Part

      1. Wählen Sie mit <◀> "Initial Touch" aus.



      1. Berühren Sie das Initial Touch-Feld.

      2. Verändern Sie den Wert mit <×>. +

      Auswahl: OFF, 1–10

      Einstellung	Beschreibung
      1–10	Die Lautstärke des Klangs wird mit geänderter Spieldynamik ebenfalls verändert.Je höher der Wert, desto lauter ist der Klang bei starkem Anschlagen der Tasten.
      OFF	Die Lautstärke des Klangs bleibt trotz geänderter Spieldynamik immer gleich.

      1. Berühren Sie .

      ■Spielweise des Pedal-Klangs

      Sie können bestimmen, ob der Pedalbass-Klang mehrstimmig (polyphon) oder einstimmig (monophon) gespielt wird.

      1. Berühren Sie im Haupt-Display. Das Sound/Keyboard-Display erscheint.

      2. Berühren Sie . Das Pedalboard-Display erscheint.

      3. Wählen Sie mit < > PedalBass Mode aus.



      1. Berühren Sie das PedalBass Mode-Feld. Jedesmal, wenn Sie diese Feld berühren, wird zwischen "MONOPHONIC" und "POLYPHONIC" umgeschaltet.

      Einstellung Beschreibung

      MONOPHONIC einstimmige Spielweise

      POLYPHONIC mehrstimmige Spielweise

      1. Berühren Sie .

      Performance-Einstellungen

      ■Zuweisung des Haltepedals

      Sie können bestimmen, ob das Haltepedal die Noten des oberen oder unteren Manuals hält.

      1. Berühren Sie im Haupt-Display. Das Sound/Keyboard-Display erscheint.

      2. Berühren Sie . Das Controller-Display erscheint.

      3. Wählen Sie mit < > Damper Pedal aus.



      1. Berühren Sie das Damper Pedal-Feld.

      Jedesmal, wenn Sie diese Feld berühren, wird zwischen "to UPPER" und "to LOWER" umgeschaltet.

      Einstellung	Beschreibung
      to UPPER	Das Damper Pedal hält nur die Noten des oberen Manuals.
      to LOWER	Das Damper Pedal hält nur die Noten des unteren Manuals.

      1. Berühren Sie .

      WICHTIG

      Bel Klängen, die normal ausklingen (z.B. Piano), hat die Haltefunktion keine Wirkung. Nur Klänge wie z.B. "Strings" werden gehalten, solange das Pedal gedrückt wird.

      ■Die Funktion des Expression Pedals

      Dieser Parameter bestimmt, wie das Expression Pedal funktioniert, wenn Spieldaten aufgenommen oder ATELIER-Songdaten abgespielt werden.

      Funktion während der Aufnahme

      Dieser Parameter bestimmt, ob die Daten des Expression Pedals während einer Aufnahme mit aufgezeichnet werden oder nicht.

      1. Berühren Sie im Haupt-Display. Das Sound/Keyboard-Display erscheint.

      2. Berühren Sie . Das Controller-Display erscheint.

      3. Wählen Sie mit Hyp. Src (Rec) aus.



      1. Berühren Sie das Exp. Src (Rec)-Feld.

      Jedesmal, wenn Sie diese Feld berühren, wird zwischen "PEDAL" und "COMPOSER" umgeschaltet.

      Einstellung	Beschreibung
      PEDAL	Die Bewegungen des Expression Pedals werden aufgenommen. Dabei werden die vorherigen Pedal-Daten gelöscht.
      COMPOSER	Die Bewegungen des Expression Pedals werden nicht aufgenommen. Die vorherigen Pedal-Daten bleiben erhalten.

      1. Berühren Sie .

      Funktion während der Wiedergabe

      Dieser Parameter bestimmt, ob das Expression Pedal während der Wiedergabe von ATELIER-Songdaten aktiviert ist oder nicht.

      1. Berühren Sie im Haupt-Display.

      Das Sound/Keyboard-Display erscheint.

      1. Berühren Sie .

      Das Controller-Display erscheint.

      1. Wählen Sie mit Eφ. Src (Play) aus.



      1. Berühren Sie das -Feld.



      1. Wählen Sie mit < > die gewünschte Einstellung.

      Einstellung Beschreibung
      PEDAL+COMPOSER	Das Expression Pedal ist aktiv, und die Aufnahme der Expression Pedal-Daten ist eingeschaltet.
      COMPOSER	Das Expression Pedal ist ausgeschaltet. Die Aufnahme der Expression Pedal-Daten ist allerdings möglich.
      PEDAL	Das Expression Pedal ist aktiv. Die Aufnahme der Expression Pedal-Daten ist allerdings abgeschaltet.

      1. Berühren Sie .

      ■Bestimmen der Bereiche, für die der Pitch Bend/Vibrato-Effekt wirkt

      Sie können bestimmen, welchem Manual der Pitch Bend/Vibrato-Hebel zugewiesen wird.

      1. Berühren Sie im Haupt-Display. Das Sound/Keyboard-Display erscheint.

      2. Berühren Sie . Das Controller-Display erscheint.

      3. Wählen Sie mit <> Bender/Vibrato aus.



      1. Berühren Sie das -Feld.



      1. Wählen Sie mit <▶> die gewünschte Einstellung.

      Einstellung	Beschreibung
      to UPPER	Der Bender/Vibrato-Hebel wirkt nur auf die Klänge des oberen Manuals.
      to LOWER	Der Bender/Vibrato-Hebel wirkt nur auf die Klänge des unteren Manuals.
      to PEDAL	Der Bender/Vibrato-Hebel wirkt nur auf die Klänge des Fußpedals.

      1. Berühren Sie .

      ■Verändern der Bandbreite des Pitch Bend-Effektes

      Dieser Parameter bestimmt die maximale Veränderung der Tonhöhe, die durch Bewegen des Pitch Bend-Hebels erreicht werden kann. Einstellung: 1–12 (entspricht max. 1 Oktave).

      1. Berühren Sie im Haupt-Display. Das Sound/Keyboard-Display erscheint.

      2. Berühren Sie . Das Controller-Display erscheint.

      3. Wählen Sie mit < img> "Vich Bend Range" aus.



      1. Berühren Sie das -Feld.



      1. Wählen Sie mit <×> die gewünschte Einstellung.

      Einstellbereich: 1-12 (Halbtöne)

      1. Berühren Sie .

      WICHTIG

      Der Bereich "Drums/SFX" ist auf "12 Halbtöne" fest voreingestellt und kann nicht verändert werden.

      Rhythmus-Einstellungen

      ■Chord Hold On/Off

      Wenn Chord Hold auf ON steht, wird die Automatische Begleitung auch dann weitergespielt, wenn Sie die Tasten des unteren Manuals loslassen.

      1. Berühren Sie im Haupt-Display. Das Rhythm-Display erscheint.

      2. Berühren Sie <> Utility) im Rhythm-Display. Das Utility-Display erscheint.

      3. Berühren Sie . Das Rhythm Option-Display erscheint.

      4. Wählen Sie mit Word Hold aus.



      1. Berühren Sie das Chord Hold-Feld.

      Jedesmal, wenn Sie diese Feld berühren, wird zwischen "ON" (eingeschaltet) und "OFF" (ausgeschaltet) umgeschaltet.

      Einstellung	Beschreibung
      ON	Die Automatische Begleitung wird auch dann weitergespielt, wenn Sie die Tas- ten des unteren Manuals loslassen.
      OFF	Wenn Sie die Tasten des unteren Manu- als loslassen, wird die Automatische Be- gleitung gestoppt. Nur der Rhythmus wird weitergespielt.

      1. Berühren Sie .

      ■Der Vorzähler-Klang

      Sie können den Klang auswählen, der am Ende des Intros als Vorzähler gespielt wird (S. 68).

      1. Berühren Sie im Haupt-Display. Das Rhythm-Display erscheint.

      2. Berühren Sie < > Utility) im Rhythm-Display. Das Utility-Display erscheint.

      3. Berühren Sie . Das Rhythm Option-Display erscheint.

      4. Wählen Sie mit < img> Count Down Sound aus.



      1. Berühren Sie das Count Down-Feld.

      Jedesmal, wenn Sie diese Feld berühren, wird zwischen "VOICE" und "STICK" umgeschaltet.

      Einstellung	Beschreibung
      VOICE Menschliche Stimme
      STICK Stick-Sound

      1. Berühren Sie .

      ■Umschalten des Rhythmus-Tempos

      Sie können bestimmen, ob bei Umschalten des Rhythmus das Tempo entsprechend automatisch gewechselt wird oder nicht.

      1. Berühren Sie im Haupt-Display. Das Rhythm-Display erscheint.

      2. Berühren Sie <> (Hility) im Rhythm-Display. Das Utility-Display erscheint.

      3. Berühren Sie . Das Rhythm Option-Display erscheint.

      4. Wählen Sie mit <>Auto Std Tempo (Auto Standard Tempo) aus.



      1. Berühren Sie das Auto Std Tempo-Feld.

      Jedesmal, wenn Sie diese Feld berühren, wird zwischen "ON" und "OFF" umgeschaltet.

      Einstellung	Beschreibung
      ON	Bei Umschalten des Rhythmus im Stop-Zustand wird automatisch das Tempo des neuen Rhythmus ausgewählt.
      OFF	Bei Umschalten des Rhythmus im Stop-Zustand wird das Tempo des bisherigen Rhythmus beibehalten.

      1. Berühren Sie .



      Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

      Registrier-Einstellungen

      ■Abrufen der Rhythmus- und Arranger-Einstellungen

      Normalerweise werden Rhythmus- und Begleit-Einstellungen nur dann abgerufen, wenn Sie einen Registration-Taster für mehrere Sekunden gedrückt halten. Sie können die Orgel aber auch so einstellen, das alle Einstellungen nur durch kurzes Drücken eines Registration-Tasters abgerufen werden.

      1. Berühren Sie im Haupt-Display. Das Sub-Fenster erscheint.
      2. Berühren Sie . Das Registration Load-Display erscheint.
      3. Berühren Sie . Das Utility-Display erscheint.
      4. Berühren Sie . Das Registration Options-Display erscheint.



      1. Berühren Sie das Arranger Update-Feld.

      Jedesmal, wenn Sie diese Feld berühren, wird zwischen "DELAYED" und "INSTANT" umgeschaltet.

      Einstellung	Beschreibung
      DELAYED	Wenn Sie einen Registration-Taste für mehrere Sekunden gedrückt halten, werden alle Einstellungen inkl. für Rhythmus und Begleitung abgerufen. Wenn Sie einen Registration-Taster nur kurz drücken, werden alle Einstellungen ohne Rhythmus und Begleitung abgerufen.
      INSTANT	Wenn Sie einen Registration-Taster nur kurz drücken, werden alle Einstellungen inkl. für Rhythmus und Begleitung abgerufen.

      1. Berühren Sie .



      Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

      ■Bestimmen der Methode, mit der die Transponierung abgerufen wird

      Dieser Parameter bestimmt, wie die Transponier-Einstellung abgerufen wird, wenn ein Registration-Taster gedrückt wird.

      1. Berühren Sie im Haupt-Display. Das Sub-Fenster erscheint.
      2. Berühren Sie . Das Registration Load-Display erscheint.
      3. Berühren Sie . Das Utility-Display erscheint.
      4. Berühren Sie . Das Registration Options-Display erscheint.



      1. Berühren Sie das Trans. Update-Feld. Jedesmal, wenn Sie diese Feld berühren, wird zwischen "DELAYED" und "INSTANT" umgeschaltet.

      Einstellung	Beschreibung
      DELAYED	Die Transponier-Einstellung wird nur dann abgerufen, wenn ein Registration-Taster für mehrere Sekunden gehalten wird.
      INSTANT	Die Transponier-Einstellung wird sofort abgerufen, wenn ein Registration-Taster gedrückt wird.

      1. Berühren Sie .



      Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

      Composer-Einstellungen

      ■Ein- und Ausschalten der Text-Anzeige (Lyrics)

      Einige Songdaten beinhalten Textdaten, die auf dem Display der Orgel dargestellt werden können. Sie können bestimmen, ob die Text-Anzeige ein- oder ausgeschaltet sein soll.

      1. Berühren Sie im Haupt-Display.

      Das Rec/Play-Display erscheint.

      1. Berühren Sie < >Utility).

      Das Utility-Display erscheint.

      1. Berühren Sie .

      Das Rec/Play Options-Display erscheint.

      1. Wählen Sie mit "Vric" aus.



      1. Berühren Sie das Lyric-Feld.

      Jedesmal, wenn Sie diese Feld berühren, wird zwischen "ON" und "OFF" umgeschaltet.

      Einstellung	Beschreibung
      ON	Die Texte werden im Display dargestellt.
      OFF	Die Texte werden nicht im Display dargestellt.

      1. Berühren Sie .

      WICHTIG

      Wenn Sie während der Song-Wiedergabe einen Voice Select-Taster drücken, wird das Display umgeschaltet. Um wieder den Songtext zu sehen, berühren Sie erneut im Rec/Play-Display.

      HINWEIS

      Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

      ■ Verändern der Tonart des Song-Playbacks (Play Transpose)

      Sie können das Playback eines SMF-Songs oder eines selbst aufgenommenen Songs transponieren.

      1. Berühren Sie im Haupt-Display.

      Das Rec/Play-Display erscheint.

      1. Berühren Sie <> (Eility).

      Das Utility-Display erscheint.

      1. Berühren Sie .

      Das Rec/Play Options-Display erscheint.

      1. Wählen Sie mit < 📄> "Play Transpose" aus.



      1. Berühren Sie das Play Transpose-Feld.



      1. Wählen Sie mit <▶> die gewünschte Einstellung.

      Einstellung: -24 – +24 (Halbtöne)

      1. Berühren Sie .

      ■Verändern der Metronom-Einstellung

      1. Berühren Sie im Haupt-Display. Das Rec/Play-Display erscheint.
      2. Berühren Sie < >Utility). Das Utility-Display erscheint.
      3. Berühren Sie . Das Rec/Play Options-Display erscheint.
      4. Wählen Sie mit <▶> "Vetronome" aus.



      1. Berühren Sie das Metronome-Feld.



      1. Wählen Sie mit <☒> die gewünschte Einstellung.

      Einstellung	Beschreibung
      OFF Das Metronom ist ausgeschaltet.
      REC	Das Metronom ist nur während der Aufnahme hörbar.
      ON Das Metronom ist immer hörbar.

      1. Berühren Sie .

      ■Einstellen der Metronom-Lautstärke

      1. Berühren Sie im Haupt-Display. Das Rec/Play-Display erscheint.
      2. Berühren Sie < > Utility). Das Utility-Display erscheint.
      3. Berühren Sie . Das Rec/Play Options-Display erscheint.
      4. Wählen Sie mit < △> "Metronome Vol" aus.



      1. Berühren Sie Metronome Vol.-Feld.



      1. Wählen Sie mit < >>> die gewünschte Einstellung. Einstellung: 1-10 Je höher der Wert, desto lauter ist das Metronom.
      2. Berühren Sie .

      ■Verändern des Metronom-Klangs

      1. Berühren Sie im Haupt-Display. Das Rec/Play-Display erscheint.

      2. Berühren Sie < >Utility).

      Das Utility-Display erscheint.

      1. Berühren Sie . Das Rec/Play Options-Display erscheint.

      2. Wählen Sie mit <▶> "Detronome Sound" aus.



      1. Berühren Sie das Metronome Sound-Feld.



      1. Wählen Sie mit <×> die gewünschte Einstellung.

      Einstellung Beschreibung

      CLICK&BELL Normaler Metronom-Sound

      ELECTRONIC Elektronischer Metronom-Sound

      VOICE ENG. Menschliche Stimme (Englisch)

      VOICE JPN. Menschliche Stimme (Japanisch)

      1. Berühren Sie .



      Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

      ■Einstellen der Taktart

      Dieser Parameter bestimmt die Taktart des Songs.

      1. Berühren Sie im Haupt-Display. Das Rec/Play-Display erscheint.

      2. Berühren Sie <> Utility). Das Utility-Display erscheint.

      3. Berühren Sie . Das Rec/Play Options-Display erscheint.

      4. Wählen Sie mit < > "Beat" aus.



      1. Berühren Sie das Beat-Feld Das Display mit der Anzeige der Taktarten erscheint:



      1. Berühren Sie das Feld mit der gewünschten Taktart.

      2. Berühren Sie .



      Bei der Aufnahme mit Rhythmus oder/und Automatischer Begleitung wird die Taktart automatisch eingestellt.



      Die Taktart muss immer vor der Aufnahme eines Songs eingestellt werden und kann nicht nachträglich verändert werden.

      Weitere Einstellungen

      ■Einstellen der Standard-Tonhöhe (Master Tune)

      Dieser Parameter bestimmt die Basis-Tonhöhe der Orgel. Damit können Sie die Tonhöhe der Orgel z.B. an die Tonhöhe eines akustischen Instrumentes anpassen.

      1. Berühren Sie im Haupt-Display.

      Das System-Display erscheint.

      1. Wählen Sie mit <> "Vaster Tune" aus.



      1. Berühren Sie das Master Tune-Feld.



      1. Wählen Sie mit < × > die gewünschte

      Einstellung.

      Einstellbereich: 415.3Hz - 466.2Hz (in 0,1 Hz-Schritten)

      1. Berühren Sie .



      Wenn Sie das Symbol < > berühren, wird die

      Werksvoreinstellung (440.0 Hz) angewählt.



      Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

      ■Mic Echo

      Sie können die Lautstärke des Echo-Effektes für das Mikrofonsignal einstellen.



      Schließen Sie das Mikrofon an (S. 20)

      1. Berühren Sie im Haupt-Display. Das System-Display erscheint.

      2. Wählen Sie mit M7 Echo aus.



      1. Berühren Sie das Mic Echo-Feld.



      1. Verändern Sie die Einstellung durch Berühren

      von <×>. +

      Einstellbereich: 0–12

      1. Berühren Sie .



      Durch Berühren von < > erreichen Sie wieder die Voreinstellung (4).



      Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

      ■Senden von Programm-Nummern

      Dieser Parameter bestimmt, ob die Orgel bei Umschalten der Registrierungen Programmwechsel-Daten überträgt.

      1. Berühren Sie im Haupt-Display.

      Das System-Display erscheint.

      1. Wählen Sie mit \$ and PC Switch aus.



      1. Berühren Sie das Send PC Switch-Feld.

      Jedesmal, wenn Sie diese Feld berühren, wird zwischen "ON" und "OFF" umgeschaltet.

      Einstellung	Beschreibung
      ON	Programm-Nummern werden übertragen.
      OFF	Programm-Nummern werden nicht übertragen.

      1. Berühren Sie .



      Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

      ■Einstellen der Programm-Nummer

      Dieser Parameter bestimmt, welche Programm-Nummer über MIDI übertragen wird, wenn an der Orgel die Registrierung gewechselt wird.

      1. Berühren Sie im Haupt-Display. Das System-Display erscheint.

      2. Wählen Sie mit einges der Felder , oder aus.



      1. Berühren Sie eines der Felder (Bank Select MSB), (Bank Select LSB) oder (Program Change Number).



      1. Wählen Sie mit <▶> die gewünschte Einstellung.

      Menu Einstellung
      Bank MSB 0–127
      Bank LSB 0–127
      PC Number 1–128

      1. Berühren Sie .

      ■Der MIDI IN Mode

      Normalerweise wird über MIDI IN der "GS/GM2"-Teil der Klangerzeugung angesteuert. Sie können aber auch die Klänge, die über die Manuale gespielt werden, über MIDI spielen.

      1. Berühren Sie im Haupt-Display.

      Das System-Display erscheint.

      1. Wählen Sie mit NDI IN Mode aus.



      1. Berühren Sie das MIDI IN Mode-Feld.

      Jedesmal, wenn Sie diese Feld berühren, wird zwischen "Mode 1" und "Mode 2" umgeschaltet.

      MODE 1	Der CS-Teil der Klangerzeugung wird über MIDI IN angesteuert.
      MODE 2	Die Spieldaten der MIDI-Kanäle 5–10 sowie 12, 14 und 15 werden zum GS-Teil die Spieldaten der MIDI-Kanäle 1–4 sowie 11, 13 und 16 zur Klangerzeugung der Manuale geleitet.

      Kanal MODE 1 MODE 2
      1 GS Solo
      2 GS Pedal/GS *
      3 GS Lower
      4 GS Upper
      5-10 GS GS
      11 GS Drum/SFX
      12 GS GS
      13 GS Manual Percussion
      14-15 GS GS
      16 GS Control

      * Wenn der Pedal Part-Taster eingeschaltet ist, werden die über MIDI IN empfangenen Daten zum Pedal-Part geleitet. Wenn der Pedal Part-Taster ausgeschaltet ist, werden die über MIDI IN empfangenen Daten an die GS-Klangerzeugung geleitet.

      1. Berühren Sie .



      Die Klangerzeugung der Manuale kann nicht alle MIDI-Meldungen verarbeiten (siehe "MIDI IMPLEMENTATION", zusätzliches Zubehör).



      Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

      ■Einstellen der MIDI- Sendekanäle

      Sie können für jedes Manual (Upper, Lower, Pedal) einen separaten MIDI-Sendekanal einstellen (siehe S. 208).

      1. Berühren Sie im Haupt-Display.

      Das System-Display erscheint.







      1. Berühren Sie eines der Felder , , , , (Tx MIDI Ch. Drums/SFX), (Tx MIDI Ch. Manual Percussion) oder (Tx MIDI Ch. Control). Der Control-Part überträgt Daten des Expression-Pedals und die MIDI-Programmnummern.

      2. Wählen Sie mit <×> die gewünschte Einstellung.



      MIDI-Kanal (Channel): 1-16

      1. Berühren Sie .

      WICHTIG

      Der Solo-Part überträgt nur dann MIDI-Informationen, wenn die Anzeige des Solo [To Lower]-Tasters leuchtet.

      ■Kalibrieren des Displays

      Das berührungsempfindliche Display besitzt viele Kontaktpunkte, die auf Berührung reagieren. Wenn das Instrument nicht mehr korrekt auf die Berührung eines Symbols reagiert, muss das Display neu eingestellt werden. Dieses wird auch als "Kalibrierung" bezeichnet.

      1. Berühren Sie im Haupt-Display. Das System-Display erscheint.

      2. Berühren Sie im System-Display . Das Utility-Display erscheint.



      1. Berühren Sie .



      Im Display erscheint eine Bestätigungs-Abfrage. Um den Vorgang abzubrechen, berühren Sie .

      1. Berühren Sie , um den Vorgang der Neu-Positionierung des Displays zu starten.

      2. Berühren Sie die im Display angezeigten Punkte.

      WICHTIG

      Stellen Sie sicher, dass Sie exakt die Position des im Display angezeigten Punktes treffen, ansonsten kann die Neu-Positionierung des Displays nicht korrekt durchgeführt werden. Wenn das folgende Display erscheint, müssen Sie den Vorgang vollständig wiederholen.



      ■Anzeigen einer Bilddatei im Display

      Sie können bis zu 3 Bilddateien im internen Speicher sichern und diese bei Einschalten nacheinander im Display anzeigen lassen.

      1. Erstellen Sie die gewünschte Bilddatei mithilfe eines Rechners.

      Daten-größe	320 x 240 Pixel
      Farben 8	bit (256 Farben)
      Format BMP-Format
      Name 1–8	Zeichen mit dem Extender “.BMP”.Die folgenden Zeichen können verwendet werden:A B C D E F G H I J K L M N O P Q R S T U V W X Y Z a b c d e f g h i j k l m n o p q r s t u v w x y z 0 1 2 3 4 5 6 7 8 9 # $ % & ’ () - @ ~ { } ^ _!Wenn Sie ein nicht erlaubtes Zeichen verwenden, wird dieses bei Anzeigen des Bildes automatisch durch ein gültiges Zeichen ersetzt.

      1. Sichern Sie die Bilddatei auf einer DOS-formatierten Diskette.
      2. Legen Sie die Diskette in das Laufwerk der AT-90SL.
      3. Berühren Sie im Haupt-Display. Das System-Display erscheint.
      4. Berühren Sie .



      1. Berühren Sie . Das BMP Installer-Display erscheint.



      Display	Beschreibung
      01-03 Im	internen Speicher gesicherten Bilddaten
      View Au	rufen einer Bilddatei.
      Load...	Laden einer Bilddatei von der Diskette in den internen Speicher.
      Clear...	Löschen einer Bilddatei aus dem internen Speicher.



      Wenn zwei oder drei Bilder im internen Speicher sind, werden diese nach Einschalten aufeinander folgend im Display angezeigt.

      1. Berühren Sie eines der Felder <01>-<03>, auf dem die Bilddatei gesichert werden soll.



      1. Berühren Sie . Das BMP Load-Display erscheint.



      Die Namen der auf der Diskette gespeicherten Bilddaten werden angezeigt.

      1. Wählen Sie mit <> die gewünschte Bilddatei aus.



      Mit können Sie das ausgewählte Bild anzeigen lassen.

      1. Berühren Sie .

      Die ausgewählte Bilddatei wird geladen.



      Wenn einer der Speicherplätze bereits belegt ist, erscheint die folgende Meldung:



      Um die bisher vorhandene Bilddatei zu überschreiben:

      1. Berühren Sie .

      Um den Vorgang abzubrechen:

      1. Berühren Sie .



      Falls eine Bilddatel nicht gelesen werden kann, erscheint die folgende Meldung:



      ■Löschen einer Bilddatei aus dem internen Speicher

      1. Berühren Sie im Haupt-Display. Das System-Display erscheint.

      2. Berühren Sie .



      1. Berühren Sie .



      Das BMP Installer-Display erscheint.



      1. Berühren Sie eines der Felder <01>-<03>, dessen Bilddatei gelöscht werden soll.



      Mit können Sie das ausgewählte Bild anzeigen lassen.

      5. Berühren Sie .

      Das folgende Display erscheint.



      Durch Berühren von können Sie den Vorgang abbrechen.

      6. Berühren Sie .

      Die ausgewählte Bilddatei wird gelöscht.

      ■Auswahl des Hintergrundes des Haupt-Displays

      Sie können die Farbe und das Pattern des Haupt-Displays bestimmen.

      1. Berühren Sie im Haupt-Display. Das System-Display erscheint.

      2. Wählen Sie mit M in Background aus.



      1. Wählen Sie mit <▶> die gewünschte Einstellung.



      1. Berühren Sie .

      Das System-Display erscheint.

      1. Berühren Sie im System-Display.

      Das Haupt-Display erscheint mit dem aktuell gewählten Hintergrund.



      Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

      ■Ausschalten der Springball-Anzeige im Haupt-Display

      1. Berühren Sie im Haupt-Display. Das System-Display erscheint.

      2. Wählen Sie mit < > in Bouncing Ball aus.



      1. Berühren Sie das Main Bouncing Ball-Feld. Jedesmal, wenn Sie diese Feld berühren, wird zwischen "ON" und "OFF" umgeschaltet.

      Einstellung	Beschreibung
      ON	Die Springball-Anzeige im Haupt-Display ist eingeschaltet.
      OFF	Die Springball-Anzeige im Haupt-Display ist ausgeschaltet.

      1. Berühren Sie .



      Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

      ■Die V-LINK-Funktion

      Sie können an die AT-90SL eine V-LINK-kompatible Digital Video Workstation (von der Firma EDIROL) anschließen und diese über die Orgel fernsteuern.

      V-LINK

      V-LINK () V-LINK Roland festgelegtes Protokoll zur Echtzeit-Steuerung von digitalen Video- und Bilddaten.

      * V-LINK () i v-LINK zeichen der Roland Corporation.

      Anwendung der V-LINK-Funktion

      1. Berühren Sie im Haupt-Display. Das System-Display erscheint.

      2. Wählen Sie mit VINK aus.



      1. Berühren Sie das V-LINK-Feld.

      2. Wählen Sie mit <▶> d e gewünschte Einstellung.

      Einstellung	Beschreibung
      OFF Die V-LINK-Funktion ist ausgeschaltet.
      MODE 1	Die V-LINK-Funktion ist eingeschaltet.Sie können die Bilddaten über die Registration-Taster umschalten.
      MODE 2	Die V-LINK-Funktion ist eingeschaltet.Sie können die Bilddaten über die 12 untersten Tasten des unteren Manuals umschalten.In diesem Fall erzeugen diese Tasten keinen Sound.

      1. Berühren Sie .

      Die V-LINK-Funktion ist eingeschaltet, und das V-LINK-Symbol erscheint im Haupt-Display.





      Der Parameter "Send PC Switch" wird automatisch auf ON gesetzt, wenn die V-LINK-Funktion eingeschaltet wird. Wenn die V-LINK-Funktion wieder ausgeschaltet wird, wird wieder die ursprüngliche Einstellung ausgewählt.

      Wenn V-LINK auf "MODE 1" gestellt ist

      Wenn einer der Registration-Taster gedrückt wird, werden über MIDI OUT "Bank Select"- und "Program Change Number"-Meldungen als Video Control-Meldungen übertragen. Dabei werden die Informationen immer über MIDI-Kanal "16" übertragen und die Einstellung des "Control MIDI Channel" ignoriert.

      Wenn V-LINK auf "MODE 2" gestellt ist

      Zusätzlich zu den Funktionen des "MODE 1" wird im MODE 2 auch "Noten-Meldungen" als Video Control-Meldungen übertragen, wenn die untersten 12 Noten des unteren Manuals gespielt werden. Dabei werden die Informationen immer über MIDI-Kanal "16" übertragen und die Einstellung der Lower- und Solo MIDI-Kanäle ignoriert.



      Der MIDI-Sendekanal für Video Control-Meldungen ist immer "16".



      Lesen Sie zu diesem Thema auch die Anleitung des jeweils verwendeten Video-Gerätes.



      Die V-LINK-Funktion kann auch wie folgt eingeschaltet werden:

      1. Halten Sie den Composer [Reset]-Taster gedrückt, und drücken Sie entweder den Upper Organ [Full1]-Taster oder den Upper Organ [Full 2]-Taster.

      Composer [Reset]+Upper Organ [Full1]: Der "MODE 1" wird ausgewählt.

      Composer [Reset]+Upper Organ [Full2]: Der "MODE 2" wird ausgewählt.

      Das folgende Display erscheint, und die AT-90SL ist in den "Image Control Mode" geschaltet:

      Video Link System is ON.

      Die V-LINK-Funktion ist eingeschaltet, und das V-LINK-Symbol erscheint im Haupt-Display.



      1. Um die V-LINK-Funktion wieder abzuschalten, halten Sie den Composer [Reset]-Taster gedrückt, und drücken Sie den Upper Organ [Full1]-Taster bzw. den Upper Organ [Full2]-Taster.

      Wenn der "MODE 1" ausgewählt ist, müssen Sie den Composer [Reset]-Taster halten und den Upper Organ [Full1]-Taster drücken.

      Wenn der "MODE 1" ausgewählt ist, müssen Sie den Composer [Reset]-Taster halten und den Upper Organ [Full 2]-Taster drücken.

      Kapitel 11 Anschluss an externe Instrumente

      Namen und Funktionen der Buchsen und Anschlüsse



      1. Illumination-Schalter → S. 21
      2. Phones-Buchse → S. 20
      3. Mic Volume-Regler → S. 20
      4. Mic In-Buchse → S. 20
      5. LCD Contrast-Regler

      Bestimmt die Helligkeit des Displays.

      1. Computer-Anschluss

      Ermöglicht die Verbindung zu einem Rechner.

      1. Computer-Schalter

      Wählen Sie hier den Typ des Rechners aus, mit dem die Orgel verbunden ist. Gleichzeitig wird zwischen dem MIDI IN-Anschluss und dem Computer-Anschluss umgeschaltet.

      1. MIDI In/Out-Anschlüsse

      Über diese MIDI-Buchsen kann die AT-90SL mit externen MIDI-Instrumenten verbunden werden.

      1. Video Out-Buchse

      Hier können Sie einen Video-Monitor (z.B. einen Fernseher) anschließen und damit die Songtexte anzeigen lassen.

      10.Input-Schalter → S. 205
      11.Input L(mono)/R-Buchsen

      An diese Buchsen können Sie ein anderes Audio-Instrument anschließen und dessen Signal über die Lautsprecher der AT-90SL wiedergeben.

      1. Output L(mono)/R-Buchsen

      Über diese Buchsen wird das Audiosignal der Orgel ausgegeben. Verbinden Sie diese Buchsen z.B. mit einem externen Verstärker-System oder einem Aufnahmegerät wie z.B. einem Harddisk Recorder.

      13.Aux Out L(mono)/R-Buchsen

      Über diese Buchsen können Sie das Ausgangssignal z.B. an ein Lautsprecher-System oder an ein externen Hallgerät leiten.

      Anschließen externer Audio-Geräte

      Die Anschlüsse

      Die Output-Buchsen

      Sie können die Audioausgänge der Orgel z.B. mit einem Harddisk-Recorder verbinden (z.B. Roland VS-2000CD oder VS-2480DVD) und die Klänge der Orgel wie mit einem Bandgerät aufnehmen.



      Die Input-Buchsen

      Über diese Buchsen können Sie das Signal eines externen Audio-Instrumentes über die Lautsprecher der Orgel wiedergeben.

      Wenn das externe Gerät ein Mono-Gerät ist, müssen Sie dieses mit der L (Mono)-Buchse verbinden.



      Sie können für das Eingangssignal auch den internen RSS-Effekt der AT-90SL nutzen (S. 210).

      Input-Schalter	Effekt
      Normal	Das externe Eingangssignal erhält keinen Effekt.
      RSS	Das externe Eingangssignal erhält den RSS-Effekt der AT-90SL.



      Wenn der Input-Schalter auf "RSS" gestellt ist, können Sie die Lautstärke des externen Eingangssignals mit dem [Master Volume]-Regler der AT-90SL regeln.



      Wenn der Input-Schalter auf "RSS" gestellt ist, ist der RSS-Effekt auch für das Mikrofonsignal wirksam, und Sie können die Lautstärke des Mikrofonsignals mit dem [Mic Volume]-Regler steuern.

      Die Anschlüsse



      Beachten Sie die Reihenfolge der nachfolgend beschriebenen Bedienschritte, um Beschädigungen der Lautsprecher durch z.B. Signalspitzen vorzubeugen.

      Spielen der Klänge der AT-90SL über ein externes Verstärker-System bzw. Aufzeichnen des Ausgangssignals der Orgel mit einem Aufnahmegerät

      1. Stellen Sie die Lautstärkeregler aller Geräte auf Minimum.
      2. Schalten Sie zuerst die AT-90SL und dann die anderen Geräte aus.
      3. Verbinden Sie die Orgel und die anderen Geräte mit den notwendigen Kabeln.
      4. Schalten Sie die AT-90SL ein.
      5. Schalten Sie die externen Geräte ein.
      6. Stellen Sie die Lautstärke ein.

      Aufzeichnen des Ausgangssignals der Orgel mit einem Aufnahmegerät

      1. Starten Sie die Aufnahme des Aufnahmegerätes.
      2. Starten Sie die Wiedergabe der Orgel.
      3. Wenn die Aufzeichnung beendet werden soll, stoppen Sie die Aufnahme des Aufnahmegerätes.

      Abhören des Signals eines externen Audio-Gerätes über die Lautsprecher der AT-90SL

      1. Stellen Sie die Lautstärkeregler aller Geräte auf Minimum.
      2. Schalten Sie zuerst die AT-90SL und dann die anderen Geräte aus.
      3. Verbinden Sie die Orgel und die anderen Geräte mit den notwendigen Kabeln.
      4. Schalten Sie die externen Geräte ein.
      5. Schalten Sie die AT-90SL ein.
      6. Stellen Sie die Lautstärke ein.

      Die Bedien-Reihenfolge beim Ausschalten ist wie folgt:

      1. Stellen Sie die Lautstärkeregler aller Geräte auf Minimum.
      2. Schalten Sie die externen Geräte aus.
      3. Schalten Sie die AT-90SL aus.

      Anschließen an einen Computer

      Über diese Buchse können Sie die Orgel direkt an den Computer anschließen.

      Die Anschlüsse



      Computer-Anschluss

      Verwenden Sie ein passendes Computer-Kabel (als zusätzliches Zubehör erhältlich). Der Kabel-Typ ist abhängig von Ihrem Computer.

      Computer-Schalter

      Die Einstellung des Schalters ist abhängig vom angeschlossenen Computer (Mac/PC-1/PC-2). Bei diesen Einstellungen können die MIDI-Anschlüsse der Orgel nicht verwendet werden.

      Die Anschlüsse

      1. Schalten Sie die AT-90SL und den Computer aus.
      2. Verwenden Sie ein kompatibles Computer-Kabel, um den Computer-Anschluss auf der Rückseite der Orgel mit der seriellen Schnittstelle des Computers zu verbinden.
      3. Stellen Sie den Computer-Schalter der Orgel auf den Typ Ihres Computers ein.

      WICHTIG

      Die geänderte Einstellung wird erst nach Ausschalten und erneutem Einschalten der Orgel erkannt.

      1. Schalten Sie den Computer ein.

      2. Schalten Sie die AT-90SL ein.

      3. Nehmen Sie die Einstellungen für die Baud Rate (Übertragungsgeschwindigkeit) für den Computer und die Software vor.

      HINWEIS

      Informationen hierzu finden Sie in der Bedienungsanleitung Ihres Computers und der verwendeten Sequenzer-Software.

      1. Nehmen Sie auch die Einstellungen für den MIDI Sendekanal vor (S. 197).

      Anschluss-Beispiele

      Anschluss an einen Apple Macintosh-Rechner

      Verwenden Sie ein RS-422 Kabel, um den Computer-Anschluss der Orgel mit dem Modem Port (oder Drucker Port) des Apple Macintosh zu verbinden. Stellen Sie den Computer-Schalter auf "Mac".

      Wenn Sie das Macintosh-Hilfsprogramm "Patch Bay" verwenden, stellen Sie als Interface-Typ "1 MHz" ein.


      Anschluss an einen IBM PC-Rechner

      Verwenden Sie ein RS-232 Computer-Kabel, um den Computer-Anschluss der Orgel mit der COM1 oder COM2-Schnittstelle des PC zu verbinden. Stellen Sie den Computer-Schalter auf "PC-2" ein.



      ■Anschließen an einen Computer mithilfe eines USB-MIDI-Interfaces

      Sie können die AT-90SL mit einem Rechner verbinden, wenn dieser ein MIDI-Interface besitzt.

      Anschlussbeispiel mit einem USB MIDI-Interface

      1. Stellen Sie sicher, dass der MIDI-Treiber des MIDI-Interfaces auf dem Rechner korrekt installiert ist.
         Lesen Sie dazu die Anleitung des MIDI-Interfaces.
      2. Verbinden Sie das USB MIDI-Interface mit dem Rechner.
      3. Verbinden Sie die MIDI-Anschlüsse des USB MIDI-Interface mit den MIDI-Anschlüssen der AT-90SL.
      4. Stellen Sie den Computer-Schalter der AT-90SL auf "MIDI".

      Verbindung über die MIDI-Anschlüsse

      Was ist MIDI?

      MIDI steht für "Musical Instrument Digital Interface" und ist ein weltweiter Standard für die Übertragung von MIDI-Informationen zwischen Instrumenten und Geräten mit MIDI-Anschlüssen.

      Die MIDI-Anschlüsse

      Die AT-90SL besitzt zwei MIDI-Anschlüsse: MIDI OUT und MIDI IN.

      ____MIDI____


      Out In



      Der MIDI Out-Anschluss

      Über diesen Anschluss werden die Spiel- und Kontrolldaten der Orgel an andere MIDI-Instrumente übertragen. Dazu gehören z.B. das Spielen der Noten, das Drücken des Damper Pedals, das Bewegen des Expression Pedals und das Drücken der Registration-Taster. Die Spieldaten der Solo-Stimme werden nur über MIDI ausgegeben, wenn die Anzeige des Solo [To Lower]-Tasters leuchtet.

      Der MIDI In-Anschluss

      Über diesen Anschluss empfängt die Klangerzeugung der Orgel Spiel- und Kontrolldaten eines externen MIDI-Instrumentes, z.B. von einem MIDI-Sequenzer. Damit können z.B. die Klänge umgeschaltet bzw. die Lautstärke der Parts verändert werden.

      Die AT-90SL besitzt zwei Klangerzeugungs-Blöcke: Einen für den Orgelbereich und eine Klangerzeugung im Roland GS-Format (S. 241). Normalerweise wird über MIDI IN die GS-Klangerzeugung der Orgel angesteuert. Sie können durch Einstellung des "MIDI IN Mode" (S. 197) aber auch erreichen, dass die Klangerzeugung des Orgelbereiches über MIDI IN gespielt wird.

      Die Anschlüsse

      WICHTIG

      Beachten Sie die Reihenfolge der nachfolgend beschriebenen Bedienschritte, um Beschädigungen der Lautsprecher durch z.B. Signalspitzen vorzubeugen.

      1. Regeln Sie die Lautstärke der AT-90SL und des externen MIDI-Gerätes auf Minimum.
      2. Schalten Sie zuerst die AT-90SL und dann das externe MIDI-Gerät aus.
      3. Setzen Sie den Computer-Schalter auf die Position "MIDI".
      4. Verbinden Sie MIDI OUT der Orgel mit MIDI IN des externe MIDI-Gerätes sowie MIDI OUT des externe MIDI-Gerätes mit MIDI IN der Orgel.
      5. Schalten Sie zuerst die AT-90SL und dann das externe MIDI-Gerät ein.
      6. Regeln Sie die Lautstärke der AT-90SL und des externen MIDI-Gerätes auf den gewünschten Wert.
      7. Stellen Sie bei Bedarf den MIDI-Kanal ein (S. 197).

      Anschließen eines Video-Monitors

      Sie können an die AT-90SL einen Video-Monitor anschließen und über diesen in einem Song gespeicherte Textdaten anzeigen lassen.

      Die Anschlüsse

      WICHTIG

      Beachten Sie die Reihenfolge der nachfolgend beschriebenen Bedienschritte, um Beschädigungen der Lautsprecher durch z.B. Signalspitzen vorzubeugen.

      1. Schalten Sie die AT-90SL und den TV-Monitor aus.
      2. Verbinden Sie den Video Out-Anschluss der AT-90SL mit dem Videoeingang des TV-Monitors.
      3. Schalten Sie den TV-Monitor ein.
      4. Schalten Sie die AT-90SL ein.
      5. Berühren Sie im Haupt-Display. Das System-Display erscheint.



      1. Wählen Sie mit V7eo Out aus.

      2. Berühren Sie das Video Out-Feld so oft, bis "ON" ausgewählt ist.

      3. Berühren Sie .

      4. Starten Sie die Wiedergabe der Songdatei, in der Textdaten enthalten sind (S. 146).

      WICHTIG

      Falls keine Songtexte angezeigt werden, schalten Sie den Parameter "TV Type" um (siehe folgenden Abschnitt).

      ■Umschalten des TV-Formats

      1. Berühren Sie im Haupt-Display.

      Das System-Display erscheint.



      1. Wählen Sie mit <> TV Format aus.

      2. Berühren Sie das TV Type-Feld so oft, bis die gewünschte Einstellung erreicht ist. Einstellungen: PAL, NTSC

      3. Berühren Sie .



      Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

      Anschließen externer Lautsprecher oder eines externen Hallgerätes (RSS Reverb)

      Die AT-90SL besitzt eine Aux Out-Buchse an der Unterseite des Instrumentes.

      An diese Aux Out-Buchse können Sie externe Lautsprecher oder ein externes Hallgerät anschließen.

      ■Ein- und Ausschalten des Aux-Ausgangs

      1. Berühren Sie im Haupt-Display. Das System-Display erscheint.



      1. Wählen Sie mit A× Out aus.
      2. Berühren Sie das Aux Out-Feld so oft, bis die gewünschte Einstellung ("ON" oder "OFF" erreicht ist.
      3. Berühren Sie .

      ■Umschalten des Aux Out Mode

      1. Berühren Sie im Haupt-Display.

      Das System-Display erscheint.



      1. Wählen Sie mit <> A× Out Mode aus.
      2. Berühren Sie das Aux Out-Feld so oft, bis die gewünschte Einstellung erreicht ist.

      Einstellung	Angeschlossenes Gerät	Effekt
      AMBIENCE	Laut-sprecher	Der Reverbsound der ATELIER-Orgel wird ausgegeben.
      TO EFFECTOR	Reverb-Einheit	Das Direktsignal (ohne Effekt) wird ausgegeben.

      1. Berühren Sie .



      Sie können die Hall-Lautstärke für jeden Part einzeln einstellen (S. 134).



      Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

      1. Einfaches System

      RSS Reverb mit einem Stereo-Verstärkersystem

      Aux Out : ON Aux Out Mode: AMBIENCE



      2. Normales System

      RSS Reverb über Lautsprecher auf der Rückseite

      Aux Out : ON Aux Out Mode: AMBIENCE



      3. System für Konzerthallen

      RSS Reverb mit Lautsprechern auf der Vorder- und Rückseite

      Aux Out : ON Aux Out Mode: AMBIENCE


      4. System für große Hallen

      RSS Reverb mit Lautsprechern vorne, hinten und an der Seite

      Aux Out : ON Aux Out Mode: TO EFFECTOR


      Mögliche Fehlerursachen

      Wenn die AT-90SL nicht so funktioniert wir erwartet, versuchen Sie zunächst, die Fehlerursache anhand der nachfolgend beschriebenen möglichen Fehlerursachen zu ermitteln. Gelingt dieses nicht, wenden Sie sich bitte an Ihren Roland-Vertragspartner.

      Problem Überprüfung Lösung Seite
      Die Orgel schaltet sich bei Drücken des POWER-Schalters nicht ein.	Das Netzkabel ist nicht richtig ange-schlossen.	Schließen Sie das Netzkabel richtig an.	S. 19
      Es ist kein Klang hörbar.	Der [Master Volume]-Regler ist zu niedrig eingestellt.	Regeln Sie den [Master Volume]-Regler auf “Max”.	S. 19
      	Es ist ein Kopfhörer angeschlossen. Damit sind die internen Lautsprecher stummgeschaltet.	Ziehen Sie den Kopfhörer ab.	S. 20
      	Es ist ein ein Stecker in der Kopfhörer-Buchse.	Ziehen Sie den Stecker ab.	S. 20
      	Die Lautstärke wurde über die Level [▲] [▼]-Taster zu niedrig eingestellt.	Erhöhen Sie die Lautstärke durch Drücken des Level [▲]-Tasters.	S. 52
      	Die Lautstärke wurde über das Expression-Pedal zu niedrig eingestellt.	Erhöhen Sie die Lautstärke durch Drücken des Expression-Pedals.	S. 120
      	Es ist kein Klang ausgewählt. Nur Klänge, deren Taster-Anzeige leuchtet, können gespielt werden.	Drücken Sie einen Voice Select-Taster, um einen Klang auszuwählen.	S. 39
      Es ist kein Klang hörbar. (unteres Manual)	Für das untere Manual ist “Drums/SFX” ausgewählt, und Sie spielen eine Note, der kein Drum/SFX-Sound zugewiesen ist.	Schalten Sie “Drums/SFX” aus, oder spielen Sie eine Note, der ein Drum/SFX-Sound zugewiesen ist.	S. 56
      Es ist kein Klang hörbar. (oberes Manual)	“Percussion Set 3” ist ausgewählt. In diesem Set sind nicht alle Tasten mit Sounds belegt.	Wählen Sie ein anderes Set aus als “Percussion Set 3”.	S. 41
      Es ist kein Klang hörbar. (Pedal-Einheit)	Das Pedalkabel ist nicht korrekt an-geschlossen.	Überprüfen Sie den Anschluss des Pedalkabels.	S. 18
      Es ist kein Klang hörbar. (bei einem angeschlossenen MIDI-Instrument)	Das externe MIDI-Instrument ist nicht eingeschaltet.	Schalten Sie das externe MIDI-Instrument ein.	S. 205 - S. 210
      	Der Computer-Schalter steht nicht auf “MIDI”.	Setzen Sie den Computer-Schalter auf “MIDI”.	S. 206
      Das Haltepedal funktioniert nicht.	Das Haltepedal funktioniert nur für das untere und obere Manual, nicht für den Klang des Fußpedals.	----	S. 188
      	Das Haltepedal wirkt nicht auf den Solo-Klang.	Dieses ist keine Fehlfunktion.	---
      Das Expression Pedal funktioniert nicht.	Die Funktion des Expression Pedals während der Aufnahme oder des Playbacks steht auf „COMPOSER“.	Stellen Sie die Funktion des Expression-Pedals während der Aufnahme auf “PEDAL” und während der Wiedergabe auf “PEDAL” oder “PEDAL+COMPOSER”.	S. 187
      Die dem Fußschalter zuge-wiesene Funktion ist nicht abrufbar.	Wenn der Parameter “Regist Shift” auf “RIGHT”, “LEFT” oder “RIGHT + Load Next” steht, wird mit dem linken bzw. rechten Fußschalter die Registrierung umgeschaltet.	Stellen Sie den Parameter “Regist Shift” auf OFF.	S. 119
      Wenn der Klang “Jazz Scat” ausgewählt ist, kann über die Anschlagdynamik der Sound nicht variiert werden.	Der Parameter “Initial Touch” steht auf OFF.	Stellen Sie den Parameter “Initial Touch” auf OFF.	S. 186
      Der Rotary-Effekt ist nicht hörbar.	Bei einigen Klängen ist der Rotary-Effekt immer abgeschaltet.	Dieses ist keine Fehlfunktion.	---
      Der Chorus-Effekt ist nicht hörbar.	Bei einigen Klängen ist der Chorus-Effekt immer abgeschaltet.	Dieses ist keine Fehlfunktion.	---
      Nach Loslassen der Tasten auf dem unteren Manual hört die Begleitung auf zu spielen.	Die Chord Hold-Funktion ist auf OFF gesetzt.	Stellen Sie die “Chord Hold”-Funktion auf ON. Die Automatische Begleitung wird dann auch weitergespielt, wenn Sie die Tasten auf dem unteren Manual loslassen.	S. 189
      Nach Lolassen der Tasten auf dem unteren Manual erklingen die gespielten Noten weiter.	Der Lower Voice [Hold]-Taster ist auf ON gestellt.	Drücken Sie den Lower Voice [Hold]-Taster, um die Taster-Anzeige abzuschalten.	S. 60
      Durch Spielen nur einer Note erklingen mehrere Stimmen.	Die Harmony Intelligence-Funktion ist auf ON gesetzt.	Schalten Sie die Harmony Intelligence-Funktion aus.	S. 122
      	Die Chord Intelligence-Funktion ist auf ON gesetzt.	Schalten Sie die Chord Intelligence-Funktion aus.	S. 70
      Nach Lolassen der Tasten erklingen die gespielten Noten weiter.	Der Sound “Marimba Treml” oder “Banjo Treml” ist ausgewählt.	Dieses ist der natürliche Charakter des Klangs und keine Fehlfunktion.	---
      Die Begleitung erklingt fremdartig.	Die Noten des Akkordes wurden nicht gleichzeitig gespielt.	Schalten Sie entweder die Chord Intelligence-Funktion ein, oder spielen Sie alle Noten des Akkordes gleichzeitig.	S. 70
      	Sie haben eventuell versucht, die Akkorde mit vereinfachtem Finger-satz zu spielen, obwohl die Chord Intelligence-Funktion ausgeschaltet ist.	Schalten Sie entweder die Chord Intelligence-Funktion ein, oder spielen Sie alle Noten des Akkordes gleichzeitig.	S. 70
      	Wenn Songdaten zusammen mit der Begleitautomatik gespielt werden, passen diese eventuell nicht zusam-men.	Dieses ist keine Fehlfunktion.	---
      Der Rhythmus erklingt fremdartig.	Wenn Songdaten zusammen mit der Begleitautomatik gespielt werden, passen diese eventuell nicht zusam-men.	Dieses ist keine Fehlfunktion.	---
      Die Tonhöhe stimmt nicht.	Die Transponierung ist einge-schaltet.	Drücken Sie beide Transpose [-][+]-Taster gleichzeitig, so dass die Taster-Anzeige erlischt.	S. 114
      	Die Gesamtstimmung ist falsch eingestellt.	Stellen Sie die Standard-Tonhöhe korrekt ein.	S. 195
      	Der Klang ist mit “Octave Shift” außerhalb des normalen Bereiches gesetzt worden.	Dieses ist keine Fehlfunktion. Stellen Sie die Oktavierung korrekt ein.	S. 54
      Es ist keine Aufnahme möglich.	Wenn Sie eine Spur neu aufnehmen möchten, drücken Sie den Track-Taster, so dass dessen Anzeige blinkt.	—	S. 156
      	Wenn Sie die Daten einer Spur vorher löschen möchten, berühren Sie den gewünschten Track-Taster, so dass die Anzeige nicht mehr blinkt.	Wenn Sie eine Spur neu aufnehmen möchten, berühren Sie im Rec/Play-Display das gewünschte Spur-Symbol, so dass die Anzeige des Track-Tasters blinkt.	S. 156
      Die aufgenommenen Spiel-daten sind verschwunden.	Das Instrument wurde ausgeschaltet, ohne dass vorher die eingespielten Daten auf einer Diskette gesichert wurden.	Speichern Sie die Daten auf einer Diskette, bevor Sie das Instrument ausschalten.	S. 159
      Der Bass der Begleitung erklingt nicht.	Wenn für den Pedal Bass-Part ein Klang ausgewählt ist, wird der Bass für die Begleitung automatisch ausgeschaltet.	Dieses ist keine Fehlfunktion.	---
      Über MIDI können keine Klänge gespielt werden.	Der Computer-Schalter steht nicht auf der Position “MIDI”.	Stellen Sie den Computer-Schalter auf die Position “MIDI”.	S. 208
      	Der Computer-Schalter wurde auf “MIDI” gestellt, aber das Instrument wurde noch nicht aus- und wieder eingeschaltet.	Schalten Sie das Instrument aus und nach kurzer Zeit wieder ein.	S. 208
      Der Sound erklingt verzerrt.	Die Part-Lautstärke ist zu hoch. Verringern Sie die Lautstärke mit den Part Balance-Tastern.	S. 52
      	Die Reverb-Lautstärke ist bei bereits maximaler Part-Lautstärke zu hoch eingestellt.	Verringern Sie entweder die Reverb-Lautstärke oder die Lautstärke des Parts.	S. 52S. 132
      	Der [Master Volume]-Regler ist zu hoch eingestellt.	Verringern Sie die Gesamt-Lautstärke mit dem [Master Volume]-Regler.	S. 19
      Bei einigen Noten erklingt der Sound fremdartig.	Der Klang wird außerhalb seines natürlichen Notenbereiches gespielt.	Dieses ist keine Fehlfunktion.	---
      Der Rhythmus wird nicht gewechselt, wenn Sie einen der Registration-Taster drücken.	Der Parameter “Registration Arranger Update“ ist auf „DELAYED“ eingestellt.	Stellen Sie den Parameter “Registration Arranger Update“ auf “INSTANT”.	S. 92S. 191
      Während der Wiedergabe wird die Lautstärke verändert.	Wenn Sie während der Aufnahme die Part Balance-Lautstärke verändern, werden die Daten im Control Track aufgezeichnet.	Löschen Sie diese Daten bei Bedarf mithilfe der Erase-Funktion.	S. 169
      Sie hören einen Bassklang, obwohl das Basspedal nicht gespielt wird.	Der Pedal [To Lower]-Taster oder der [Bass Split]-Taster ist eingeschaltet. In diesem Fall wird der Bassklang über das untere Manual gespielt.	Drücken Sie den Pedal [To Lower]-Taster bzw. den [Bass Split]-Taster, um die Anzeige abzuschalten.	S. 141S. 143
      Wenn Sie den gleichen Klang über das obere und untere Manual spielen, ist trotzdem die Lautstärke unterschiedlich.	Für eines der Manuale ist der Parameter “Initial Touch” eingeschaltet.	Setzen Sie den Parameter “Initial Touch” für beide Manuale (da ogere und das untere) entweder auf “On” oder “Off”.	S. 186
      Der Klang des unteren Manuals ist nicht hörbar.	Während eines Intros oder Endings kann auf dem unteren Manual kein Klang gespielt werden.	Dieses ist keine Fehlfunktion.	---
      Der Sound erklingt mit einer Phasenverschiebung.	Dieses passiert, wenn Sie zwei ähnliche Klänge gleichzeitig über ein Manual spielen (z.B. Strings 1 und Strings 5).	Dieses ist ein natürlicher, akustischer Effekt und keine Fehlfunktion.	---
      Die Demosongs können nicht gespielt werden.	Im Laufwerk befindet sich eine Diskette.	Nehmen Sie die Diskette aus dem Laufwerk.	S. 76
      Im Display sind keine Symbole sichtbar.	Eventuell ist die Umgebungs-Temperatur noch zu niedrig.	Warten Sie, bis sich die Orgel der Raumtemperatur angepasst hat, und stellen Sie dann mit dem Contrast-Regler die Helligkeit des Displays ein.	S. 204
      Die Texte werden im Display nicht korrekt angezeigt.	Der Grund ist eventuell die SMF-Datei, die entweder keine Textdaten beinhaltet bzw. deren Ausgabe nicht erlaubt.	Dieses ist keine Fehlfunktion.	---
      	Es kann vorkommen, dass Text-Abbildungen über den Rand des Displays hinausgehen. Diese Randzonen sind im Display nicht sichtbar.	Dieses ist keine Fehlfunktion.	---
      	Ein Bedientaster wurde gedrückt, und das Display wurde gewechselt, während im Display die Texte abgebildet wurden.	Um wieder die Text-Anzeige aufzurufen, berühren Sieim Rec/Play-Display.	S. 144
      Das Display reagiert nicht mehr korrekt auf die Berührungen der Symbole.	Das Display muss neu kalibriert werden.	Kalibrieren Sie das Display.	S. 198
      Während der Song-Wiedergabe sind einige Sounds nicht zu hören.	Eine oder mehrere Spuren sind stummgeschaltet.	Aktivieren Sie die stummgeschalteten Spuren wieder.	S. 148S. 149
      Die Chord Intelligence-Funktion kann nicht verwendet werden.	Die Chord Intelligence-Funktion ist ausgeschaltet.	Schalten Sie die Chord Intelligence-Funktion ein.	S. 70
      Die Noten werden nicht korrekt im Display angezeigt.	Es kann vorkommen, dass Text-oder /und Noten-Abbildungen über den Rand des Displays hinausgehen. Diese Randzonen sind im Display nicht sichtbar.	Dieses ist keine Fehlfunktion.	---
      	Das Noten-Display besitzt eine eingeschränkte Auflösung. Daher können sehr kurze Noten nicht korrekt angezeigt werden.	Dieses ist keine Fehlfunktion.	S. 152
      	Wenn Sie einen Part ausgewählt haben, der keine Spieldaten enthält, können folglich auch keine Noten angezeigt werden.	Wählen Sie einen Part aus, der Notendaten enthält.	S. 151
      Im Display sind senkrechte Linien zu sehen.	Diese Linien gehören zur Spezifikation eines LC-Displays.	Dieses ist keine Fehlfunktion. Verändern Sie bei Bedarf den Display-Kontrast.	S. 204
      Die Bass-Frequenzen erklingen fremdartig, oder ein Re-sonanz-Effekt ist zu hören.	Wenn Sie die Orgel sehr laut spielen, vibrieren eventuell Gegenstände, die direkt neben der Orgel stehen. Der Grund für einen Resonanz-Effekt können außerdem Neonröhren, Glastüren etc. sein. Dieser Effekt tritt allerdings nur dann auf, wenn die Bass-Frequenzen sehr hoch eingestellt werden und der Klang mit ein-er sehr hohen Lautstärke gespielt wird.	Versuchen Sie,• die Lautsprecher und eine Schall-reflektierene Fläche (z.B. eine Wand) mindestens 10-15 cm weit voneinander entfernt zu positionieren• die Lautstärke zu reduzieren• die Lautsprecher weiter entfernt von den vibrierenden Gegenständen aufzustellen.	---
      	Bei Abhören über einen Kopfhörer: Der Grund für die Vibration ist ein technisches Problem.	Wenden Sie sich bitte an Ihren Roland-Vertragspartner, um die Fehlerursache ermitteln zu lassen.	---
      Die Lautstärke des an der Orgel angeschlossenen ex-ternen Instrumentes ist zu gering.	Eventuell verwenden Sie Kabel mit eingebautem Widerstand.	Verwenden Sie nur Kabel ohne integriertem Widerstand.	S. 205
      Das Betätigen des Expression Pedals während der Song-Wiedergabe erzeugt ein Nebengeräusch.	Die Funktion des Expression Pedals ist auf “PEDAL+COMPOSER” geschaltet. Das Bewegen des Expression Pedals kann dazu führen, dass die damit erzeugten Daten mit im Song enthaltenen Expression-Daten “kollidieren”.	Stellen Sie die Funktion des Expression Pedals auf “PEDAL”.	S. 188
      Das Tempo wird nicht verändert, auch wenn ein Rhythmus erneut ausgewählt wird.	Der Parameter Auto Std Tempo (Auto Standard Tempo) ist auf OFF gestellt.	Stellen Sie “Auto Std Tempo” auf ON.	S. 190
      Der Rhythmus kann nicht im User-Speicher gesichert werden.	“Memory Full” erscheint im Display. Der interne Speicher der AT-90SL ist voll.	Löschen Sie einen oder mehrere User-Rhythmen aus dem internen Speicher, und speichern Sie dann den neu erstellten User-Rhythmus.	S. 183S. 184
      Die untersten 12 Tasten des unteren Manuals erklingen nicht.	Die V-LINK-Funktion ist auf MODE 2 gestellt.	Schalten Sie die V-LINK-Funktion entweder aus oder auf MODE 1.	S. 202

      Fehlermeldungen

      Fehlermeldung Bedeutungs
      Copy Protected.Can't Save	Aufgrund des Copyrights kann der Song nicht im SMF-Format gespeichert werden.
      Can't SaveThis Song.	Die Daten können nur abgespielt, aber nicht auf einer Diskette bzw. im internen Speicher gesichert werden.
      Write ProtectedDisk	Der Protect-Schalter der Diskette ist in der Protect-Position. Setzen Sie den Schalter auf die Position "WRITE", und wiederholen Sie den Vorgang.
      Master Disk	Auf dieser Diskette können keine Daten gesichert werden. Nehmen Sie eine andere Diskette, und wiederholen Sie den Vorgang.
      Read Only Song.Can't Save	Auf der Diskette kann kein neuer Song gesichert werden.
      No Disk	Im Laufwerk befindet sich keine Diskette. Legen Sie eine Diskette in das Laufwerk, und wiederholen Sie den Vorgang.
      Disk Full	Die Diskette besitzt nicht mehr genügend freien Speicher. Löschen Sie vorher Daten auf dieser Diskette, oder nehmen Sie eine andere Diskette.
      Unknown Disk	Die Daten der Diskette können nicht gelesen werden. Sie können die Diskette formatieren.
      Disk Ejected	Die Diskette wurde aus dem Laufwerk genommen, während Daten gelesen bzw. geschrieben wurden. Legen Sie die Diskette erneut in das Laufwerk, und wiederholen Sie den Vorgang.
      Damaged Disk	Die Diskette ist beschädigt. Nehmen Sie eine andere Diskette.
      Can't Read Dieser Song	kann nicht gelesen werden.
      Can't Play	Die Daten der Diskette können nicht schnell genug gelesen werden. Drücken Sie den [Reset]-Taster und dann den [Play/Stop]-Taster, um den Song abzuspielen.
      Memory Full	Die Rhythmus-Datei ist zu groß und kann nicht geladen werden.
      	Die Song-Datei ist zu groß und kann nicht geladen werden.
      	Der interne Speicher ist voll. Eine weitere Aufnahme bzw. Editieren ist nicht mehr möglich.
      MIDI Buffer Full	Die Orgel hat zuviele MIDI-Daten auf einmal empfangen und konnte die Daten nicht korrekt verarbeiten. Verringern Sie die gleichzeitig an die Orgel gesendeten Daten.
      Communication Error	Die MIDI-Verbindung wurde unterbrochen. Überprüfen Sie die Verbindung.
      Computer I/F Error	Der Computer-Schalter ist auf einer falschen Position. Schalten Sie das Instrument aus, setzen Sie den Computer-Schalter auf die Position des Rechners, der am Instrument angeschlossen ist, und schalten Sie das Instrument wieder ein.
      Memory Error Die System-Einstellungen sind falsch. Wiederholen Sie den Bedienvorgang.
      Expansion Board Not Found.	Das Instrument kann eine Hardware-Erweiterung nicht erkennen. Benachrichtigen Sie bitte Ihren Roland-Vertragspartner.
      Internal Memory Near Limit	Der interne Speicher ist bald voll, so dass die Aufnahme nicht mehr lange fortgesetzt werden kann.
      Clear Song OK?	Bevor Sie weitermachen können, müssen Sie die Spieldaten im internen Speicher löschen. Um die Daten sofort zu löschen, berühren Sie. Wenn Sie die Daten behalten möchten, berühren Sie, und speichern Sie die Daten auf einer Diskette.
      Overwrite Regist OK?	Dieser Registrations-Speicher ist bereits belegt. Um die Einstellungen dieses Speicherplatzes zu überschreiben, berühren Sie. Um die Daten in einem anderen, noch nicht belegten Registration-Speicher zu sichern, wählen Sie eine Speichernnummer, für die "-" angezeigt wird, und speichern Sie dort die Daten.
      Overwrite Song OK?	Auf der Diskette befindet sich bereits eine gleichnamige Datei. Um die vorherige gleichnamige Datei zu überschreiben, berühren Sie. Um die alte Datei zu erhalten, berühren Sie, wählen Sie für die neue Datei einen anderen Dateinamen, und wiederholen Sie dann den Speichervorgang.
      Overwrite Rhythm OK?	Auf dem Speicherplatz befindet sich bereits eine Rhythmus-Datei. Um die vorherige Rhythmus-Datei zu überschreiben, berühren Sie. Um den vorherigen Rhythmus zu erhalten, berühren Sie, wählen Sie für die neue Rhythmus-Datei einen anderen Speicherplatz aus, und wiederholen Sie dann den Ladevorgang.
      Delete Song OK?	Um den ausgewählten Song auf der Diskette zu löschen, berühren Sie. Um den Vorgang abzubrechen, berühren Sie.
      Delete Rhythm OK?	Um den ausgewählten Rhythmus zu löschen, berühren Sie. Um den Vorgang abzubrechen, berühren Sie.

      Liste der Klänge

      Organ

      Full Organ1 *1

      Full Organ2 *1

      Full Organ3 *1

      Full Organ4 *1

      Full Organ5 *1

      Full Organ6 *1

      Full Organ7 *1

      Full Organ8 *1

      Full Organ9 *1

      Ballad Organ *1

      GoodOldOrgan *1

      Jazz Organ1 *1

      Jazz Organ2 *1

      Jazz Organ3 *1

      Jazz Organ4 *1

      Jazz Organ5 *1

      Jazz Organ6 *1

      ComboJazzOrg *1

      LightJazzOrg *1

      Rock Organ1

      Rock Organ2

      Lower Organ1 *1

      Lower Organ2 *1

      Lower Organ3 *1

      Lower Organ4 *1

      Lower Organ5 *1

      Lower Organ6 *1

      Manual Bass *1

      Pipe Organ1

      Pipe Organ2

      Pipe Organ3

      Pipe Organ4

      Pipe Organ5

      Pipe Organ6

      Pipe Organ7

      AEx Pipe Mix

      AEx PipeOrg

      Diapason 8'

      FluteCeleste

      Gemshorn 8'

      Trompet 8'

      Hautbois 8'

      Viola 8'

      ViolaCeleste

      Bombarde16'

      T.ViolCelest *2

      T.String 8' *2

      T.Vox Humana *2

      VoxHumana 8' *2

      T.Tuba 8' *2

      T.Trumpet 8' *2

      T.Sax 8' *2

      T.Oboe 8' *2

      T. Kinura *2

      T.Krumet 8'

      Eng.Horn 8'

      T.ConcertFlt *2

      Tibia 8' *2

      Theater Or.1 *2

      Theater Or.2 *2

      Theater Or.3 *2

      Theater Or.4 *2

      Theater Or.5 *2

      Theater Or.6 *2

      Theater Or.7 *2

      Theater Ens.

      LyricTheater

      TheaterQuint

      AEx T.Mix

      ..RCT CIP

      ..RCT EXP

      AEx Theater *2

      Synth. Org.1 *2

      Synth. Org.2

      Synth. Org.3 *2

      Synth. Org.4 *2

      Digi Church *2

      Metallic Org. *2

      Pop. Organ1 *2

      Pop. Organ2 *2

      Pop. Organ3 *2

      Org. Attack1

      Org. Attack2

      Org. Attack3

      Org. Attack4

      Org. Click

      ■Strings

      Full Strings *2

      Full Tremolo *2

      Str/Spiccato *2

      Chamber Str *2

      Chamber Str2 *2

      Orch.Str.Ens *2

      Strings1

      Strings2

      Strings3 *2

      Strings4 *2

      Strings5

      Strings6

      Strings7 *2

      Strings8 *2

      Rich Pizz. *2

      Pizzicato *2

      Mellow Pizz. *2

      ..RCT EXP

      AEx Strings

      RCT EXP

      AEx Str+Trml *2

      ..RCT CIP

      AEx Str+Brs

      AEx Str+Chr

      Slow FullStr *2

      Slow Str.1

      Slow Str.2

      Slow Str.3 *2

      Synth. Str.1

      Synth. Str.2

      Synth. Str.3

      Violin *2

      ..RCT CIP

      AEx Violin *2

      Viola *2

      Cello *2

      Cello 2 *2

      Er Hu *2

      ■Human Voice

      Jazz Scat *2

      Jazz Scat 2

      Jazz Scat 3

      Dreamy Choir *2

      F.Chorus Luh *2

      F.Chorus Who *2

      Jazz Doo *2

      Jazz Doot *2

      Jazz Dat *2

      Jazz Bap *2

      Jazz DowFall *2

      Jazz DoohDot *2

      Jazz DahDat *2

      Jazz Vaaah *2

      Jazz Doea *2

      Pop Voice *2

      RCT EXP

      AEx M.Chorus *2

      AEx F.Chorus *2

      Soprano *2

      Soprano 2

      Tenor

      Tenor&Sop.

      Classical

      Boys Choir

      Boys Choir2 *2

      Kids Choir *2

      Gregorian

      Gospel

      Choir

      Female 1

      Female 2 *2

      ..RCT CIP

      AEx Choir

      Synth. Choir

      Synth. Voice *2

      Space Voice

      ..RCT ETP ..RCT ETP

      Choir Chord

      Vocal Menu

      Oriental Chr *2

      Harp *2

      Harp 2 *2

      Celtic Harp *2

      Nylon Harp *2

      Harpvox *2

      Koto *2

      Taisho Koto *2

      Shamisen *2

      Sanshin *2

      Chung Ruan *2

      Pi Pa *2

      Sitar *2

      HarmonMuteTp *2

      Cup Mute Tp. *2

      Mute Trumpet *2

      MuteTrumpet2 *2

      Piano

      Grand Piano

      Bright Piano

      Piano1

      Piano2

      Piano3



      AEx PianoStr

      Honky-tonk

      Honky-tonk2

      Stage Rhodes *2

      Dyno Rhodes *2

      Wurly *2

      E.Piano1

      E.Piano2

      E.Piano3

      E.Piano4 *2



      AEx EP+Str

      HarpsiSingle *3

      HarpsiDouble *3

      Harpsichord

      Clavi.

      Guitar

      Nylon-str.Gt *2

      Nylon Gt.2 *2

      Fl.Guitar *2

      Fl.Gtr Roll *2

      Requinto Gtr *2

      Ac.Gtr Sld *2

      Ac.Gtr Hrm *2

      Steel-str.Gt *2

      12str Guitar *2



      AEx Gtr+Str *2

      SemAc.Guitar *2

      Jazz Guitar *2

      Clean Guitar *2

      JC E.Guitar *2

      LP Overdrive *2

      Overdrive Gt *2

      DistortionGt *2

      Power Guitar *2

      Rock Rhythm *2

      Muted Guitar *2



      AEx OD Gtr *2

      Hawaiian Gt. *2

      Pedal Steel *2

      Banjo *2

      Banjo Treml *3

      Mandolin

      Brass/Sax

      BrassSect.1 *2

      BrassSect.2

      Brass 1 *2

      Brass 2 *2

      Brass 3

      Orch.Tutti 1 *2

      Orch.Tutti 2 *2

      Orch.Tutti 3 *2

      Orch.Brs Ens *2

      Quad Brass *2

      Power Brass *2

      FatPop Brass *2

      Brass Fall *2

      AEx Orch.Brs *2

      AEx Brass *2

      AEx BigBand *2

      Twin Tp. *2

      Tp. Section *2

      Trumpet Fall *2

      Twin Bones *2

      Bones Sect. *2

      Fr.Horn Sect

      Fr.HornSect2

      Fr.HornSect3

      Fr.HornSect4 *2

      MutedFr.Horn *2



      AEx Fr.Horn *2

      Sax.Section *2

      Sax.Section2 *2

      Sax.Section3 *2

      Sax/Brass

      Sax&Clarinet *2

      Synth. Brass *2

      Trumpet Solo *2

      Trumpet *2

      Trumpet2 *2

      Trumpet3

      Tp/Shake *2

      Mariachi Tp. *2

      AEx Trumpet *2

      Flugel Horn *2

      Trombone Solo *2

      Trombone *2

      Trombone2 *2

      F.Horn Solo1 *2

      F.Horn Solo2 *2

      Soprano Sax *2

      Soprano Sax2 *2

      Alto Sax Ex *2

      Alto Sax *2

      Alto Sax2 *2

      Blow Sax *2



      AEx AltoSax *2

      Super Tenor *2

      Tenor Sax *2

      Tenor Sax2 *2

      BaritoneSax *2

      ■Woodwinds

      Wood Winds *2

      Wood Winds 2 *2



      AEx Woodwind *2

      Flute *2

      Flute2 *2

      Flute3 *2



      AEx Flute *2

      Piccolo *2

      Synth. Flute

      Oboe Solo *2

      Oboe *2



      AEx Oboe *2

      English Horn *2

      Bassoon *2

      Bassoon 2 *2

      ClarinetSolo *2

      Clarinet *2

      Clarinet2 *2

      Clarinet3 *2

      Clarinet4 *2

      Bs Clarinet *2

      Shakuhachi *2

      Qu Di *2

      Pan Flute *2

      Pan Flute 2 *2

      Tin Whistle *2

      Uillean Pipe *2

      Bagpipe *2

      BottleBlow *2

      HumanWhistle *2

      Lead/Pad

      Synth. Lead1 *2

      Synth. Lead2 *2

      Synth. Lead3 *2

      Synth. Lead4 *2

      Synth. Lead5 *2

      Retro Lead *2

      JP SuperSaw *2

      CC Solo *2

      ..图1

      AEx Lead *2

      Synth. Pad1

      Synth. Pad2

      Synth. Pad3

      OB Pad *2

      Soft Pad *2

      Mystic Str. *2

      Crystal Pad *2

      Polar Night *2

      Space Pad *2

      Galactic *2

      Sugar Key *2

      HollowReleas *2

      ..RCT EIP

      AEx GlassPad *2
      Acco.Classic	*2 *3
      Fr.Musette	*2* 3
      German Acco.	*2 *3
      Italian Folk	*2 *3
      Accordion

      ..图1

      AEx Acordion	*2 *3
      BandoneonFul	*2 *3
      Bandoneon	*2
      Blues Harp	*2
      Harmonica	*2

      Bass

      Organ Bass1
      Organ Bass2
      PedalOrg.16'	*1
      Pedal Org.8'	*1
      Pipe Org. Bs
      Bombarde
      Theater Bass
      Str.Bass Pdl	*2
      String Bass *2
      String Bass2	*2
      Str.Bass Oct	*2
      Str.BassSolo	*2
      Bass+Cymbal	*2
      Baby Bass	*2
      Contrabass1	*2
      Contrabass2	*2

      ContraBs Oct	*2
      ContraBs+SD	*2

      ..图1

      AEx Bs+Timp
      AEx Bs+Tuba	*2
      Tuba
      Tuba2	*2
      Tuba3	*2
      E.Bass1
      E.Bass2	*2
      E.Bass3	*2
      E.Bass4	*2
      E.Bass5	*2
      E.Bass Oct	*2
      Power Bass	*2
      Synth. Bass1
      Synth. Bass2
      Voice Thum	*2

      Percussion

      Timpani
      Timpani2
      Soft Timpani
      AEx TimpRoll	*2
      Concert Cym.	*2
      Short Cymbal
      MalletCymRol
      Crash Cymbal	*2
      Ride Cymbal
      Snare & Roll
      Snare Drum
      Bass Drum
      Triangle *2
      Tambourine
      TambourinRol
      Woodblock
      Woodblock 2	*2
      Castanet
      Jingle Bell	*2
      Church Bell
      Perc. Set1
      Perc. Set2
      Perc. Set3	*2
      Orch.HitMenu
      DanceHitMenu
      AcGtrNzMenu
      Jazz Vibes	*2
      Vibraphone	*2
      Glockenspiel
      Celesta
      Organ Harp
      Organ Bell
      Tubular-bell
      Hand Bell	*2

      Marimba
      MarimbaTreml	*3
      Xylophone
      Balafon *2
      Steel Drums
      Steel Drums2	*2
      Yang Qin	*2
      Santur	*2
      Kalimba	*2
      Music Box	*2
      SoftMusicBox	*2
      Vibra Bells	*2
      Digi Bells	*2
      Finger Snap
      Footsteps
      Key Typing
      Bird	*2

      ■AEx Voice

      .31	AEx Pipe Mix
      .31	AEx PipeOrg
      .31	AEx T.Mix	*2
      .31	AEx Theater	*2
      .31	AEx Strings
      .31	AEx Str+Trml *2
      .31	AEx Str+Brs
      .31	AEx Str+Chr
      .31	AEx Violin *2
      .31	AEx M.Chorus	*2
      .31	AEx F.Chorus	*2
      .31	AEx Choir
      .31	AEx PianoStr
      .31	AEx EP+Str
      .31	AEx Gtr+Str	*2
      .31	AEx OD Gtr	*2
      .31	AEx Orch.Brs	*2
      .31	AEx Brass *2
      .31	AEx BigBand	*2
      .31	AEx Fr.Horn	*2
      .31	AEx Trumpet	*2
      .31	AEx AltoSax *2
      .31	AEx Woodwind	*2
      .31	AEx Flute	*2
      .31	AEx Oboe *2
      .31	AEx Lead *2
      .31	AEx GlassPad *2
      .31	AEx Acordion	*2
      .31	AEx Bs+Timp
      .31	AEx Bs+Tuba	*2
      .31	AEx TimpRoll	*2

      * Die Klänge der "AEx"-Gruppe sind Sounds mit dem "Active Expression"-Effekt.

      Liste der Drums/SFX Sets

      	POP	R&B	ROCK	JAZZ BRUSH	HIP HOP
      28	707 Claps	707 Claps	707 Claps	707 Claps	Slap
      29	Hand Clap 1A [EXC7]	Hand Clap 1A	Hand Clap 1A [EXC7]	Hand Clap 1A [EXC7]	Scratch Push
      30	Hand Clap 2 [EXC7]	Hand Clap 2	Hand Clap 2 [EXC7]	Hand Clap 2 [EXC7]	Scratch Pull
      31	Hand Clap 1B	Hand Clap 1B	Hand Clap 1B	Hand Clap 1B	Sticks
      32	Pop Pedal HH [EXC1]	Pop Pedal HH	Rk Pedal HH [EXC1]	Pop Pedal HH [EXC1]	Square Click
      33	Gospel Clap	Gospel Clap	Gospel Clap	Gospel Clap	Metro.Click1
      34	SD Roll	SD Roll	SD Roll	SD Roll	Metro.Bell 1
      35	Pop BD B	Pop BD B	Rk BD 1B	Pop BD B	808 BD 2B
      36	Pop BD A	Pop BD A	Rk BD 1A	Pop BD A	808 BD 2A
      37	Pop Rim Shot	Pop Rim Shot	Rk Rim ShotA	Jz SD Sweep1	808 Rim Shot
      38	Pop SD 1	R&B SD A	Rk SD 1A	Jz SD A	Dnc SD 2A
      39	Pop SD Flm B	Pop SD Flm B	Rk SD Flm	Jz SD Sweep2	Hand Clap 1
      40	Pop SD 2	Pop SD 3E	Rk SD 1B	Jz SD B	Dnc SD 2B
      41	Pop LwTomFlm	Pop LwTomFlm	Rk LwTom Flm	Jz LwTom Flm	Lw Tom 1
      42	Pop CloseHH1 [EXC1]	Pop CloseHH1 [EXC1]	Rk CloseHH 1 [EXC1]	Pop CloseHH1 [EXC1]	808CloseHH A [EXC1]
      43	Pop Lw Tom	Pop Lw Tom	Rk Lw Tom	Jz Lw Tom	Lw Tom 2
      44	Pop CloseHH2 [EXC1]	Pop CloseHH2 [EXC1]	Rk CloseHH 2 [EXC1]	Pop CloseHH2 [EXC1]	808CloseHH B [EXC1]
      45	Pop MdTomFlm	Pop MdTomFlm	Rk MdTom Flm	Jz MdTom Flm	Md Tom 1
      46	Pop Open HH [EXC1]	Pop Open HH [EXC1]	Rk Open HH [EXC1]	Pop Open HH [EXC1]	808 Open HH [EXC1]
      47	Pop Md Tom	Pop Md Tom	Rk Md Tom	Jz Md Tom	Md Tom 2
      C3	Pop HiTomFlm	Pop HiTomFlm	Rk HiTom Flm	Jz HiTom Flm	Hi Tom 1
      49	PopCrashCym1	Pop ChinaCym	PopCrashCym1	Jz CrashCym1	Crash Cym 1
      50	Pop Hi Tom	Pop Hi Tom	Rk Hi Tom	Jz Hi Tom	Hi Tom 2
      51	PopRideCym1A	PopRideCym1A	Rk Ride Cym	Jz RideCym 1	Ride Cym 1
      52	Pop ChinaCym	PopCrashCym1	Pop ChinaCym	Jz China Cym	Reverse Cym
      53	Pop RideBell	Pop RideBell	Pop RideBell	Jz RideCym 2	Ride Bell
      54	Tambourine 2	Tambourine 2	Tambourine 2	Tambourine 2	TambourinShk
      55	Splash Cym	Splash Cym	Splash Cym	Splash Cym	Splash Cym
      56	ChaChaCowbel	ChaChaCowbel	ChaChaCowbel	ChaChaCowbel	808 Cowbell
      57	PopCrashCym2	PopCrashCym2	China Cym	Jz CrashCym2	Crash Cym 2
      58	Vibra-Slap 2	Vibra-Slap 2	Vibra-Slap 2	Vibra-Slap 2	Vibra-Slap 1
      59	Pop RideCym2	PopRideCym1B	PopRideCym1B	Pop RideCym2	Ride Cym 2
      60	Hi Bongo 2	Hi Bongo 2	Hi Bongo 2	Hi Bongo 2	Hi Bongo 1
      61	Lw Bongo 2	Lw Bongo 2	Lw Bongo 2	Lw Bongo 2	Lw Bongo 1
      62	Hi CongaSlap	Hi CongaSlap	Hi CongaSlap	Hi CongaSlap	Hi CongaMute
      63	Hi Conga 2	Hi Conga 2	Hi Conga 2	Hi Conga 2	Hi Conga 1
      64	Lw Conga 2	Lw Conga 2	Lw Conga 2	Lw Conga 2	Lw Conga 2
      65	Hi Timbale 2	Hi Timbale 2	Hi Timbale 2	Hi Timbale 2	Hi Timbale 1
      66	Lw Timbale 2	Lw Timbale 2	Lw Timbale 2	Lw Timbale 2	Lw Timbale 1
      67	Hi Agogo	Hi Agogo	Hi Agogo	Hi Agogo	Hi Agogo
      68	Lw Agogo	Lw Agogo	Lw Agogo	Lw Agogo	Lw Agogo
      69	Shaker 2	Shaker 2	Shaker 2	Shaker 2	Cabasa
      70	Shaker 3	Shaker 3	Shaker 3	Shaker 3	Maracas
      71	ShortWhistle [EXC2]	ShortWhistle [EXC2]	ShortWhistle [EXC2]	ShortWhistle [EXC2]	ShortWhistle [EXC2]
      72	Long Whistle [EXC2]	Long Whistle [EXC2]	Long Whistle [EXC2]	Long Whistle [EXC2]	Long Whistle [EXC2]
      73	Short Guiro [EXC3]	Short Guiro [EXC3]	Short Guiro [EXC3]	Short Guiro [EXC3]	Short Guiro [EXC3]
      74	Long Guiro [EXC3]	Long Guiro [EXC3]	Long Guiro [EXC3]	Long Guiro [EXC3]	Long Guiro [EXC3]
      75	Claves	Claves	Claves	Claves	808 Claves
      76	Hi WoodBlock	Hi WoodBlock	Hi WoodBlock	Hi WoodBlock	Hi WoodBlock
      77	Lw WoodBlock	Lw WoodBlock	Lw WoodBlock	Lw WoodBlock	Lw WoodBlock
      78	Mute Cuica [EXC4]	Mute Cuica [EXC4]	Mute Cuica [EXC4]	Mute Cuica [EXC4]	Mute Cuica [EXC4]
      79	Open Cuica [EXC4]	Open Cuica [EXC4]	Open Cuica [EXC4]	Open Cuica [EXC4]	Open Cuica [EXC4]
      80	MuteTriangle [EXC5]	MuteTriangle [EXC5]	MuteTriangle [EXC5]	MuteTriangle [EXC5]	MuteTriangle [EXC5]
      81	OpenTriangle [EXC5]	OpenTriangle [EXC5]	OpenTriangle [EXC5]	OpenTriangle [EXC5]	OpenTriangle [EXC5]
      82	Shaker 1	Shaker 1	Shaker 1	Shaker 1	Shaker 1
      83	Jingle Bell	Jingle Bell	Jingle Bell	Jingle Bell	Jingle Bell
      84	Bell Tree	Bell Tree	Bell Tree	Bell Tree	Bell Tree
      85	Castanets	Castanets	Castanets	Castanets	Castanets
      86	Mute Surdo [EXC6]	Mute Surdo [EXC6]	Mute Surdo [EXC6]	Mute Surdo [EXC6]	Mute Surdo [EXC6]
      87	Open Surdo [EXC6]	Open Surdo [EXC6]	Open Surdo [EXC6]	Open Surdo [EXC6]	Open Surdo [EXC6]
      88	Cana	Cana	Cana	Cana	Applause
      89	HiTimbaleFlm	HiTimbaleFlm	HiTimbaleFlm	HiTimbaleFlm	Dnc SD 2C
      90	LoTimbaleFlm	LoTimbaleFlm	LoTimbaleFlm	LoTimbaleFlm	Dnc SD 2D
      91	HiTimbalePhr	HiTimbalePhr	HiTimbalePhr	HiTimbalePhr	Dnc SD 1A
      92	Shekere 1	Shekere 1	Shekere 1	Shekere 1	Rm SD 1A
      93	Shekere 2	Shekere 2	Shekere 2	Shekere 2	Std2 SD 1
      94	Lw BongoMute	Lw BongoMute	Lw BongoMute	Lw BongoMute	Rm SD 1B
      95	Hi BongoMute	Hi BongoMute	Hi BongoMute	Hi BongoMute	Std SD 1A
      96	----	----	----	----	Std SD 1B
      97	----	----	----	----	----
      98	----	----	----	----	----
      99	----	----	----	----	----
      100	FlamencClapL	FlamencClapL	FlamencClapL	FlamencClapL	----
      101	FlamencClapR	FlamencClapR	FlamencClapR	FlamencClapR	----
      102	BongoCowbelA	BongoCowbelA	BongoCowbelA	BongoCowbelA	----
      103	----	----	----	----	----

      ---: kein Sound
      [EXC] : Sounds mit gleicher EXC-Nummer können nie gleichzeitig erklingen.

      	VOX DRUM	STANDARD / JAZZ	STANDARD 2	ROOM	ROOM 2
      28	707 Claps	Slap A	Slap A	Slap A	Slap A
      29	Hand Clap 1A [EXC7]	Scratch Push [EXC7]	Scratch Push [EXC7]	Scratch Push [EXC7]	Scratch Push [EXC7]
      30	Hand Clap 2 [EXC7]	Scratch Pull [EXC7]	Scratch Pull [EXC7]	Scratch Pull [EXC7]	Scratch Pull [EXC7]
      31	Hand Clap 1B	Sticks 1	Sticks 1	Sticks 1	Sticks 1
      32	Pop Pedal HH	Square Click	Square Click	Square Click	Square Click
      33	Gospel Clap	Metro.Click1	Metro.Click1	Metro.Click1	Metro.Click1
      34	Vox Dut	Metro.Bell 1	Metro.Bell 1	Metro.Bell 1	Metro.Bell 1
      35	Vox Dom	Std BD 2	Std2 BD 2	Std BD 2	Std2 BD 1
      C2	Vox Trush	Std BD 1	Std2 BD 1	Std BD 1	Rm BD
      36	Vox Hehho	Rim Shot	Rim Shot	Rim Shot	Rim Shot
      37	Vox Doyear	Std SD 1	Std2 SD 1	Std SD 1	Rm SD 1
      38	Vox Thu	Hand Clap 1	Hand Clap 1	Hand Clap 1	Hand Clap 1
      39	Vox That	Std SD 2	Std2 SD 2	Std SD 2	Std2 SD 1
      40	Vox Aahhh	Lw Tom 2	Lw Tom 2	Rm Lw Tom 2	Rm2 Lw Tom 2
      41	Vox Tu	Std Close HH [EXC1]	Std2 CloseHH [EXC1]	Std Close HH [EXC1]	Std2 CloseHH [EXC1]
      42	Vox Dooh	Lw Tom 1	Lw Tom 1	Rm Lw Tom 1	Rm2 Lw Tom 1
      43	Vox Ptu	Std Pedal HH [EXC1]	Std2 PedalHH [EXC1]	Std Pedal HH [EXC1]	Std2 PedalHH [EXC1]
      44	Vox Down	Md Tom 2	Md Tom 2	Rm Md Tom 2	Rm2 Md Tom 2
      45	Vox Pa	Std Open HH [EXC1]	Std2 Open HH [EXC1]	Std Open HH [EXC1]	Std2 Open HH [EXC1]
      46	Vox Bom	Md Tom 1	Md Tom 1	Rm Md Tom 1	Rm2 Md Tom 1
      C3	Vox Toear	Hi Tom 2	Hi Tom 2	Rm Hi Tom 2	Rm2 Hi Tom 2
      48	Vox Aahhu	Crash Cym 1	Crash Cym 1	Crash Cym 1	Crash Cym 1
      50	Vox Toya	Hi Tom 1	Hi Tom 1	Rm Hi Tom 1	Rm2 Hi Tom 1
      51	Vox Thuh	Ride Cym 1	Ride Cym 1	Ride Cym 1	Ride Cym 1
      52	Vox Cheey	China Cym	China Cym	China Cym	China Cym
      53	Vox Cymm	Ride Bell	Ride Bell	Ride Bell	Ride Bell
      54	Vox Tub	Tambourine 1	Tambourine 1	Tambourine 1	Tambourine 1
      55	Vox Pruru	Splash Cym	Splash Cym	Splash Cym	Splash Cym
      56	Vox Tut	Cowbell	Cowbell	Cowbell	Cowbell
      57	Vox Tyun	Crash Cym 2	Crash Cym 2	Crash Cym 2	Crash Cym 2
      58	Vox Tdum	Vibra-Slap 1	Vibra-Slap 1	Vibra-Slap 1	Vibra-Slap 1
      59	Vox Afahhh	Ride Cym 2	Ride Cym 2	Ride Cym 2	Ride Cym 2
      C4	Hi Bongo 2	Hi Bongo 1	Hi Bongo 1	Hi Bongo 1	Hi Bongo 1
      60	Lw Bongo 2	Lw Bongo 1	Lw Bongo 1	Lw Bongo 1	Lw Bongo 1
      61	Hi CongaSlap	Hi CongaMute	Hi CongaMute	Hi CongaMute	Hi CongaMute
      62	Hi Conga 2	Hi Conga 1	Hi Conga 1	Hi Conga 1	Hi Conga 1
      63	Lw Conga 2	Lw Conga 2	Lw Conga 2	Lw Conga 2	Lw Conga 2
      64	Hi Timbale 2	Hi Timbale 1	Hi Timbale 1	Hi Timbale 1	Hi Timbale 1
      65	Lw Timbale 2	Lw Timbale 1	Lw Timbale 1	Lw Timbale 1	Lw Timbale 1
      66	Hi Agogo	Hi Agogo	Hi Agogo	Hi Agogo	Hi Agogo
      67	Lw Agogo	Lw Agogo	Lw Agogo	Lw Agogo	Lw Agogo
      68	Shaker 2	Cabasa	Cabasa	Cabasa	Cabasa
      69	Shaker 3	Maracas	Maracas	Maracas	Maracas
      70	ShortWhistle [EXC2]	ShortWhistle [EXC2]	ShortWhistle [EXC2]	ShortWhistle [EXC2]	ShortWhistle [EXC2]
      71
      C5	Long Whistle [EXC2]	Long Whistle [EXC2]	Long Whistle [EXC2]	Long Whistle [EXC2]	Long Whistle [EXC2]
      72	Short Guiro [EXC3]	Short Guiro [EXC3]	Short Guiro [EXC3]	Short Guiro [EXC3]	Short Guiro [EXC3]
      73	Long Guiro [EXC3]	Long Guiro [EXC3]	Long Guiro [EXC3]	Long Guiro [EXC3]	Long Guiro [EXC3]
      74	Claves	Claves	Claves	Claves	Claves
      75	Hi WoodBlock	Hi WoodBlock	Hi WoodBlock	Hi WoodBlock	Hi WoodBlock
      76	Lw WoodBlock	Lw WoodBlock	Lw WoodBlock	Lw WoodBlock	Lw WoodBlock
      77	Mute Cuica [EXC4]	Mute Cuica [EXC4]	Mute Cuica [EXC4]	Mute Cuica [EXC4]	Mute Cuica [EXC4]
      78	Open Cuica [EXC4]	Open Cuica [EXC4]	Open Cuica [EXC4]	Open Cuica [EXC4]	Open Cuica [EXC4]
      79	MuteTriangle [EXC5]	MuteTriangle [EXC5]	MuteTriangle [EXC5]	MuteTriangle [EXC5]	MuteTriangle [EXC5]
      80	OpenTriangle [EXC5]	OpenTriangle [EXC5]	OpenTriangle [EXC5]	OpenTriangle [EXC5]	OpenTriangle [EXC5]
      81	Shaker 1	Shaker 1	Shaker 1	Shaker 1	Shaker 1
      82	Jingle Bell	Jingle Bell	Jingle Bell	Jingle Bell	Jingle Bell
      C6	Bell Tree	Bell Tree	Bell Tree	Bell Tree	Bell Tree
      83	Castanets	Castanets	Castanets	Castanets	Castanets
      84	Mute Surdo [EXC6]	Mute Surdo [EXC6]	Mute Surdo [EXC6]	Mute Surdo [EXC6]	Mute Surdo [EXC6]
      85	Open Surdo [EXC6]	Open Surdo [EXC6]	Open Surdo [EXC6]	Open Surdo [EXC6]	Open Surdo [EXC6]
      86	Cana	----	----	----	----
      87	HiTimbaleFlm	----	----	----	----
      88	LoTimbaleFlm	----	----	----	----
      89	HiTimbalePhr	----	----	----	----
      90	Shekere 1	----	----	----	----
      91	Shekere 2	----	----	----	----
      92	Lw BongoMute	----	----	----	----
      93	Hi BongoMute	----	----	----	----
      94	----	----	----	----	----
      95
      96	----	----	----	----	----
      97	----	----	----	----	----
      98	----	----	----	----	----
      99	----	----	----	----	----
      100	FlamencClapL	----	----	----	----
      101	FlamencClapR	----	----	----	----
      102	BongoCowbelA	----	----	----	----
      103	----	----	----	----	----

      ---: kein Sound
      [EXC] : Sounds mit gleicher EXC-Nummer können nie gleichzeitig erklingen.

      	POWER	ELECTRONIC	TR-808	DANCE
      28	SlapScratch Push [EXC7]Scratch Pull [EXC7]SticksSquare ClickMetro.Click1Metro.Bell 1Std BD 2	SlapScratch Push [EXC7]Scratch Pull [EXC7]SticksSquare ClickMetro.Click1Metro.Bell 1Std BD 2	SlapScratch Push [EXC7]Scratch Pull [EXC7]SticksSquare ClickMetro.Click1Metro.Bell 1Std BD 2	SSlapScratch Push [EXC7]Scratch Pull [EXC7]Dnc SD 1Square ClickMetro.Click1Metro.Bell 1Std2 BD 1
      36	Pwr BDRim ShotGated SDHand Clap 1Std SD 2	Elec BDRim ShotElec SDHand Clap 1Gated SD	808 BD 1808 Rim Shot808 SDHand Clap 1Std SD 2	808 BD 2A808 Rim Shot909 SDHand Clap 1Dnc SD 2B
      41	Rm Lw Tom 2Std Close HH [EXC1]Rm Lw Tom 1	Elec LwTom 2Std Close HH [EXC1]Elec LwTom 1	808 LwTom 2808CloseHH A [EXC1]808 LwTom 1	808 LwTom 2808CloseHH A [EXC1]808 LwTom 1
      45	Std Pedal HH [EXC1]Rm Md Tom 2	Std Pedal HH [EXC1]Elec MdTom 2	808 MidTom 2808 Open HH [EXC1]	808 MidTom 2808 Open HH [EXC1]
      47	Std Open HH [EXC1]Rm Md Tom 1	Std Open HH [EXC1]Elec MdTom 1	808 MidTom 1	808 MidTom 1
      48	Rm Hi Tom 2Crash Cym 1	Elec HiTom 2Crash Cym 1	808 Hi Tom 2808 Cym	808 Hi Tom 2808 Cym
      50	Rm Hi Tom 1	Elec HiTom 1	808 Hi Tom 1	808 Hi Tom 1
      51	Ride Cym 1	Ride Cym 1	Ride Cym 1	Ride Cym 1
      52	China Cym	Reverse Cym	China Cym	China Cym
      53	Ride Bell	Ride Bell	Ride Bell	Ride Bell
      54	Tambourine 1	Tambourine 1	Tambourine 1	Tambourine 1
      55	Splash Cym	Splash Cym	Splash Cym	Splash Cym
      56	Cowbell	Cowbell	808 Cowbell	808 Cowbell
      57	Crash Cym 2	Crash Cym 2	Crash Cym 2	Crash Cym 2
      58	Vibra-Slap 1	Vibra-Slap 1	Vibra-Slap 1	Vibra-Slap 1
      59	Ride Cym 2	Ride Cym 2	Ride Cym 2	Ride Cym 2
      60	Hi Bongo 1	Hi Bongo 1	Hi Bongo 1	Hi Bongo 1
      61	Lw Bongo 1	Lw Bongo 1	Lw Bongo 1	Lw Bongo 1
      62	Hi CongaMute	Hi CongaMute	808 Hi Conga	808 Hi Conga
      63	Hi Conga 1	Hi Conga 1	808 MdConga	808 MdConga
      64	Lw Conga 2	Lw Conga 2	808 LwConga	808 LwConga
      65	Hi Timbale 1	Hi Timbale 1	Hi Timbale 1	Hi Timbale 1
      66	Lw Timbale 1	Lw Timbale 1	Lw Timbale 1	Lw Timbale 1
      67	Hi Agogo	Hi Agogo	Hi Agogo	Hi Agogo
      68	Lw Agogo	Lw Agogo	Lw Agogo	Lw Agogo
      69	Cabasa	Cabasa	Cabasa	Cabasa
      70	Maracas	Maracas	808 Maracas	808 Maracas
      71	ShortWhistle [EXC2]	ShortWhistle [EXC2]	ShortWhistle [EXC2]	ShortWhistle [EXC2]
      72	Long Whistle [EXC2]	Long Whistle [EXC2]	Long Whistle [EXC2]	Long Whistle [EXC2]
      73	Short Guiro [EXC3]	Short Guiro [EXC3]	Short Guiro [EXC3]	Short Guiro [EXC3]
      74	Long Guiro [EXC3]	Long Guiro [EXC3]	Long Guiro [EXC3]	Long Guiro [EXC3]
      75	Claves	Claves	808 Claves	808 Claves
      76	Hi WoodBlock	Hi WoodBlock	Hi WoodBlock	Hi WoodBlock
      77	Lw WoodBlock	Lw WoodBlock	Lw WoodBlock	Lw WoodBlock
      78	Mute Cuica [EXC4]	Mute Cuica [EXC4]	Mute Cuica [EXC4]	Mute Cuica [EXC4]
      79	Open Cuica [EXC4]	Open Cuica [EXC4]	Open Cuica [EXC4]	Open Cuica [EXC4]
      80	MuteTriangle [EXC5]	MuteTriangle [EXC5]	MuteTriangle [EXC5]	MuteTriangle [EXC5]
      81	OpenTriangle [EXC5]	OpenTriangle [EXC5]	OpenTriangle [EXC5]	OpenTriangle [EXC5]
      82	Shaker 1	Shaker 1	Shaker 1	Shaker 1
      83	Jingle Bell	Jingle Bell	Jingle Bell	Jingle Bell
      84	Bell Tree	Bell Tree	Bell Tree	Bell Tree
      85	Castanets	Castanets	Castanets	Castanets
      86	Mute Surdo [EXC6]	Mute Surdo [EXC6]	Mute Surdo [EXC6]	Mute Surdo [EXC6]
      87	Open Surdo [EXC6]	Open Surdo [EXC6]	Open Surdo [EXC6]	Open Surdo [EXC6]
      88	----	----	----	----
      89	----	----	----	----
      90	----	----	----	----
      91	----	----	----	----
      92	----	----	----	----
      93	----	----	----	----
      94	----	----	----	----
      95	----	----	----	----
      96	----	----	----	----
      97	----	----	----	----
      98	----	----	----	----
      99	----	----	----	----
      100	----	----	----	----
      101	----	----	----	----
      102	----	----	----	----
      103	----	----	----	----

      ---: kein Sound
      [EXC] : Sounds mit gleicher EXC-Nummer können nie gleichzeitig erklingen.

      BRUSH	BRUSH 2	ORCHESTRA SOUND EFFECTS
      28	Slap AScratch Push [EXC7]Scratch Pull [EXC7]Sticks 1Square ClickMetro.Click1Metro.Bell 1Bsh BD 2	Slap AScratch Push [EXC7]Scratch Pull [EXC7]Sticks 1Square ClickMetro.Click1Metro.Bell 1Bsh BD 2	Std Pedal HH [EXC1]Std Open HH [EXC1]Ride Cym 1Sticks 1Square ClickMetro.Click1Metro.Bell 1Concert BD 2	----
      2930				----
      3132				----
      3334				----
      35				----
      C236	Bsh BD 1Rim ShotBsh TapBsh SlapBsh SweepLw Tom 2Std Close HH [EXC1]Lw Tom 1Std Pedal HH [EXC1]Md Tom 2Std Open HH [EXC1]Md Tom 1	Std2 BD 1Rim ShotBsh TapBsh SlapBsh SweepBsh Lw Tom 2Std Close HH [EXC1]Bsh Lw Tom 1Std Pedal HH [EXC1]Bsh Md Tom 2Std Open HH [EXC1]Bsh Md Tom 1	Concert BD 1Rim ShotConcert SD ACastanetsConcert SD BTimpani FTimpani F#Timpani GTimpani G#Timpani ATimpani A#Timpani B	----
      3839				----
      40				High QSlapScratch Push [EXC7]Scratch Pull [EXC7]SticksSquare ClickMetronome ClickMetronome BellGuitar sliding Finger
      4142
      43
      44
      45
      46
      47
      C348	Hi Tom 2Crash Cym 1Hi Tom 1Ride Cym 1China CymRide BellTambourine 1Splash CymCowbellCrash Cym 2Vibra-Slap 1Ride Cym 2	Bsh Hi Tom 2Crash Cym 1Bsh Hi Tom 1Ride Cym 1China CymRide BellTambourine 1Splash CymCowbellCrash Cym 2Vibra-Slap 1Ride Cym 2	Timpani cTimpani c#Timpani dTimpani d#Timpani eTimpani fTambourine 1Splash CymCowbellConcertCym 2Vibra-Slap 1ConcertCym 1	Guitar cutting noise (down)Guitar cutting noise (up)String slap of double bassFl.Key ClickLaughingScreamingPunchHeart BeatFootsteps1Footsteps2ApplauseDoor Creaking
      49
      50
      51
      52
      53
      54
      55
      56
      57
      58
      59
      C460	Hi Bongo 1Lw Bongo 1Hi CongaMuteHi Conga 1Lw Conga 2Hi Timbale 1Lw Timbale 1Hi AgogoLw AgogoCabasaMaracasShortWhistle [EXC2]	Hi Bongo 1Lw Bongo 1Hi CongaMuteHi Conga 1Lw Conga 2Hi Timbale 1Lw Timbale 1Hi AgogoLw AgogoCabasaMaracasShortWhistle [EXC2]	Hi Bongo 1Lw Bongo 1Hi CongaMuteHi Conga 1Lw Conga 2Hi Timbale 1Lw Timbale1Hi AgogoLw AgogoCabasaMaracasShortWhistle [EXC2]	DoorScratchWind ChimesCar-EngineCar-StopCar-PassCar-CrashSirenTrainJetplaneHelicopterStarship
      61
      62
      63
      64
      65
      66
      67
      68
      69
      70
      71
      C572	Long Whistle [EXC2]Short Guiro [EXC3]Long Guiro [EXC3]ClavesHi WoodBlockLw WoodBlockMute Cuica [EXC4]Open Cuica [EXC4]MuteTriangle [EXC5]OpenTriangle [EXC5]Shaker 1Jingle Bell	Long Whistle [EXC2]Short Guiro [EXC3]Long Guiro [EXC3]ClavesHi WoodBlockLw WoodBlockMute Cuica [EXC4]Open Cuica [EXC4]MuteTriangle [EXC5]OpenTriangle [EXC5]Shaker 1Jingle Bell	Long Whistle [EXC2]Short Guiro [EXC3]Long Guiro [EXC3]Claveshi WoodBlockLw WoodBlockMute Cuica [EXC4]Open Cuica [EXC4]MuteTriangle [EXC5]OpenTriangle [EXC5]Shaker 1Jingle Bell	Gun ShotMachine GunLasergunExplosionDogHorse-GallopBirdsRainThunderWindSeashoreStream
      7273
      74
      75
      76
      77
      78
      79
      80
      81
      82
      83
      C684	Bell TreeCastanetsMute Surdo [EXC6]Open Surdo [EXC6]----	Bell TreeCastanetsMute Surdo [EXC6]Open Surdo [EXC6]----	Bell TreeCastanetsMute Surdo [EXC6]Open Surdo [EXC6]Applause----	BubbleCat----
      85
      86
      87
      88
      89	----	----	----	----
      90	----	----	----	----
      91	----	----	----	----
      92	----	----	----	----
      93	----	----	----	----
      94	----	----	----	----
      95	----	----	----	----
      96	----	----	----	----
      97	----	----	----	----
      98	----	----	----	----
      99	----	----	----	----
      100	----	----	----	----
      101	----	----	----	----
      102	----	----	----	----
      103	----	----	----	----

      ---: kein Sound
      [EXC] : Sounds mit gleicher EXC-Nummer können nie gleichzeitig erklingen.

      Manual Percussion-Liste

      PERC.SET 2
      PERC.SET 3PERC.SET 1 ORCHESTRA SET

      28		Crash Cymbal	Mallet Cymbal	Triangle Open	Mallet Cymbal
      29	30	Snare Roll	Slap Stick	Triangle Mute	Snare Roll
      		Concert Snare Drum	Ratchet	Triangle Roll	Concert Snare Drum
      31	32	Concert Cymbal	Concert Cymbal	Wind Chime Up	Crash Cymbal
      		Concert BD 1	Concert BD 2	Wind Chime Down	Concert BD 2
      33	34	Jingle Bell	Bar Chime	Vibra Slap	MalletCymbal Roll
      		Metronome Bell	Finger Snap	Finger Cymbal	Timpani Roll
      35		Timpani Roll	Timpani 2 (Low)	Gong Roll	Timpani 2 (Low)
      C2	36	Timpani	Timpani 2 (Hi)	Mallet Cymbal Roll	Timpani 2 (Hi)
      	37	Church Bell	Church Bell 2	Cowbell	Triangle Open
      38	39	Big Gong	Church Bell 2 Loop	Claves	Big Gong
      		Hand Clap	Castanet (One Shot)	Clavs Loop	Triangle Roll
      40		High Wood Block	Castanet	Tambourine	Tambourine 2
      41	42	Low Wood Block	Castanet (Loop)	Tambourine 2	Tambourine Roll
      		Tambourine	Tambourine 2	Tambourine Roll	WindChime Up

      LATIN SET
      ASIAN SETORCHESTRA SET 2 VOICE PHRASE

      28		Cymbal Roll > CrescendoDynamic Snare RollDynamic Snare DrumConcert Cymbal 2Dynamic Bass DrumShort CymbalDynamic Timpani RollDynamic Timpani (Low)	Bongo Open (Low) [mf/f]Bongo Open (Hi) [mf/f]Conga (Low) [Open/Mute]Conga (Hi) [Open/Mute]Conga [Roll/Thumb]Timbales Open (Low)Timbales (Hi) [Open/Rim]Timbales Fill [Hi/Low]	GongHu Yin Lou (Low) [Open/Mute]Shu GuHu Yin Lou (Hi) [Open/Mute]Shu Gu RimShou Luo (Low)Tang Gu [Open/Mute]Shou Luo (Hi)	Amen 1(Mid)Amen 1(Hi1)Amen 1(Hi2)Amen 2(Mid)Amen 2(Hi)Amen 3(Mid)Amen 3(Hi)Alleluia 1(Mid)
      29	30
      31
      32
      33
      34
      35
      36	37	Dynamic Timpani (Hi)CowbellClavesWind WhistleHigh Wood BlockLow Wood BlockBell Tree	ClavesCuica [Low/Hi]Guiro [Short/Long]MaracasShaker [Long/Short]Apito [Low/Hi]Quijada	Nao BoGu RollXiao BoGu (Hi)Banb Gu (Low) [Open/Flam]Banb Gu (Hi)Chen Chen [Open/Close]	Alleluia 1(Hi)Alleluia 2(Hi)Alleluia 2(Mid)Hey (Hi)Hey (Mid)Woo (Mid)Woo (Hi)
      38
      40
      41
      42

      VOICE PHRASE 2 VOICE PHRASE 3
      SFX SET
      SFX SET 2

      28		Alolalo solo		Sabor!	Car Engine 2	London Station
      29	30	Alleluia solo		Sabor Sabor!	Car Horn	Train Pass
      		Freedom	[Long/Short]	Grito-Bah	Compressor	Firework
      31		Glory		Grito-Chiquitita	Big Shot	Thunder
      32	33	Alleluia		Baila Baila!	Cricket	Jungle
      		Soul		Arriba Arriba!	Horse-Gallop	Bird
      33	34	Victory		Sacala Sacala!	SL 1	Elephant
      35		Hey		Azucal Azucal!	SL 2	Dozilla
      C2	36	Woo	[Long/Short]	Grito-Hahahahaha!	Crack Bottle	Clock
      		Yeah	[Long/Short]	A si A si!	Ice Ring	Hibashi Furin [Short/Long]
      	37	Yes	[Long/Short]	Grito-Hoi Hoi Hoi!	Glass & Glam	Smash Glass
      	38	One		Uno!	Pour Bottle	Bubble
      	39	Two		Dos!	Soda	Wave
      	40	Three		Tres!	Small Club	Rain
      	41	Aou		Quatro!	Baby Laughing	Drops

      JAPANESE SET
      JAPANESE SET 2

      28		Wadaiko	Hah Doshita (Solo)
      29	30	Wadaiko Rim	Hah Doshita
      		Shimedaiko	Hah Sorekara Doshita
      31		Atarigane	Yaretto
      	32	Atarigane Side	Enya koraya
      33		Furin	Hah Dokkoi
      	34	Hyoshigi	Hai Hai
      35		Ohkawa	Dokkoi-syo Dokkoi-syo
      C2	36	Tsuzumi (Low)	Hai Hai (Solo)
      		Tsuzumi (Hi)	Dokkoi-syo Dokkoi-syo (Solo)
      	37	Mokugyo (Low)	Dokkoisa
      	38	Mokugyo (Hi)	Korasyo
      	39	Ho	Haiyasaka
      		Iyooh	Sora Enyakora
      	40	Yoh	Hoisa Hoisa
      	41

      Liste der Instrumente (Rhythm Customize)

      ●POP

      PopCrashCym1

      PopCrashCym2

      Splash Cym

      Pop ChinaCym

      PopRideCym1A

      Pop RideCym2

      Pop RideBell

      Cymbal Roll

      Pop CloseHH1

      Pop CloseHH2

      Pop Pedal HH

      Pop Open HH

      Pop SD 1

      Pop SD 2

      Pop SD Flm B

      Pop SD 3C

      Pop SD 3D

      Pop SD Flm A

      R&B SD B

      Rk SD 2A

      Rk SD 2B

      Jz SD C

      Jz SD D

      Rm SD 1

      Rm SD 2

      8850 SD 1

      8850 SD 2

      SD Roll

      Pop Rim Shot

      Rk Rim ShotB

      Pop Hi Tom

      Pop HiTomFlm

      Pop Md Tom

      Pop MdTomFlm

      Pop Lw Tom

      Pop LwTomFlm

      Pop BD A

      Pop BD B

      Pop BD C

      Rk BD 2

      Jz BD 1

      Hip BD 1

      Std2 BD 2A

      Std2 BD 2B

      8850 BD 1

      8850 BD 2

      909 BD 1A

      909 BD 1B

      909 BD 2

      Jungle BD 1A

      Jungle BD 1B

      Tambourine 2

      BongoCowbelA

      BongoCowbelB

      ChaChaCowbel

      Vibra-Slap 2

      707 Claps

      Hand Clap 1A

      Hand Clap 1B

      Hand Clap 2

      Gospel Clap

      FlamencClapL

      FlamencClapR

      Finger Snap

      Hi Bongo 2

      Hi BongoMute

      Lw Bongo 2

      Lw BongoMute

      Hi CongaSlap

      Hi Conga 2

      Lw Conga 2

      Hi Timbale 2

      HiTimbaleFlm

      Lw Timbale 2

      LoTimbaleFlm

      HiTimbalePhr

      Hi Agogo

      Lw Agogo

      Shaker 1

      Shaker 2

      Shaker 3

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Castanets A

      Mute Surdo

      Open Surdo

      Cana

      Shekere 1

      Shekere 2

      Vox Afahhh B

      Vox That B

      Vox Aahhh B

      ●R&B

      PopCrashCym1

      PopCrashCym2

      Splash Cym

      Pop ChinaCym

      PopRideCym1A

      PopRideCym1B

      Pop RideBell

      Cymbal Roll

      Pop CloseHH1

      Pop CloseHH2

      Pop Pedal HH

      Pop Open HH

      R&B SD A

      R&B SD B

      Pop SD 3C

      Pop SD 3D

      Pop SD 3E

      Pop SD Flm A

      Rk SD 2A

      Rk SD 2B

      Rk SD Flm

      Jz SD C

      Jz SD D

      Rm SD 1

      Rm SD 2

      8850 SD 1

      8850 SD 2

      SD Roll

      Pop Rim Shot

      Rk Rim ShotB

      Pop Hi Tom

      Pop HiTomFlm

      Pop Md Tom

      Pop MdTomFlm

      Pop Lw Tom

      Pop LwTomFlm

      Pop BD A

      Pop BD B

      Pop BD C

      Rk BD 2

      Jz BD 1

      Hip BD 1

      Std2 BD 2A

      Std2 BD 2B

      8850 BD 1

      8850 BD 2

      909 BD 1A

      909 BD 1B

      909 BD 2

      Jungle BD 1A

      Jungle BD 1B

      Tambourine 2

      BongoCowbelA

      BongoCowbelB

      ChaChaCowbel

      Vibra-Slap 2

      707 Claps

      Hand Clap 1A

      Hand Clap 1B

      Hand Clap 2

      Gospel Clap

      FlamencClapL

      FlamencClapR

      Finger Snap

      Hi Bongo 2

      Hi BongoMute

      Lw Bongo 2

      Lw BongoMute

      Hi CongaSlap

      Hi Conga 2

      Lw Conga 2

      Hi Timbale 2

      HiTimbaleFlm

      Lw Timbale 2

      LoTimbaleFlm

      HiTimbalePhr

      Hi Agogo

      Lw Agogo

      Shaker 1

      Shaker 2

      Shaker 3

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Castanets A

      Mute Surdo

      Open Surdo

      Cana

      Shekere 1

      Shekere 2

      Vox Afahhh B

      Vox That B

      Vox Aahhh B

      ●ROCK

      PopCrashCym1

      Splash Cym

      Pop ChinaCym

      China Cym

      Rk Ride Cym

      PopRideCym1B

      Pop RideBell

      Cymbal Roll

      Rk CloseHH 1

      Rk CloseHH 2

      Rk Pedal HH

      Rk Open HH

      Rk SD 1A

      Rk SD 1B

      Rk SD Flm

      Pop SD 3A

      Pop SD 3B

      Pop SD 3C

      Pop SD 3D

      Pop SD Flm A

      R&B SD B

      Jz SD C

      Jz SD D

      Rm SD 1

      Rm SD 2

      8850 SD 1

      8850 SD 2

      SD Roll

      Rk Rim ShotA

      Rk Rim ShotB

      Rk Hi Tom

      Rk HiTom Flm

      Rk Md Tom

      Rk MdTom Flm

      Rk Lw Tom

      Rk LwTom Flm

      Rk BD 1A

      Rk BD 1B

      Rk BD 2

      Pop BD C

      Jz BD 1

      Hip BD 1

      Std2 BD 2A

      Std2 BD 2B

      8850 BD 1

      8850 BD 2

      909 BD 1A

      909 BD 1B

      909 BD 2

      Jungle BD 1A

      Jungle BD 1B

      Tambourine 2

      BongoCowbelA

      BongoCowbelB

      ChaChaCowbel

      Vibra-Slap 2

      707 Claps

      Hand Clap 1A

      Hand Clap 1B

      Hand Clap 2

      Gospel Clap

      FlamencClapL

      FlamencClapR

      Finger Snap

      Hi Bongo 2

      Hi BongoMute

      Lw Bongo 2

      Lw BongoMute

      Hi CongaSlap

      Hi Conga 2

      Lw Conga 2

      Hi Timbale 2

      HiTimbaleFlm

      Lw Timbale 2

      LoTimbaleFlm

      HiTimbalePhr

      Hi Agogo

      Lw Agogo

      Shaker 1

      Shaker 2

      Shaker 3

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Castanets A

      Mute Surdo

      Open Surdo

      Cana

      Shekere 1

      Shekere 2

      Vox Afahhh B

      Vox That B

      Vox Aahhh B

      ●JAZZ BRUSH

      Jz CrashCym1

      Jz CrashCym2

      Splash Cym

      Jz China Cym

      Jz RideCym 1

      Jz RideCym 2

      Pop RideCym2

      Cymbal Roll

      Pop CloseHH1

      Pop CloseHH2

      Pop Pedal HH

      Pop Open HH

      Jz SD A

      Jz SD B

      Jz SD C

      Jz SD D

      Jz SD Sweep1

      Jz SD Sweep2

      Pop SD 3A

      Pop SD 3B

      Pop SD 3C

      Pop SD 3D

      Pop SD Flm A

      R&B SD B

      Rm SD 1

      Rm SD 2

      8850 SD 1

      8850 SD 2

      SD Roll

      Rk Rim ShotB

      Jz Hi Tom

      Jz HiTom Flm

      Jz Md Tom

      Jz MdTom Flm

      Jz Lw Tom

      Jz LwTom Flm

      Pop BD A

      Pop BD B

      Pop BD C

      Rk BD 2

      Jz BD 1

      Hip BD 1

      Std2 BD 2A

      Std2 BD 2B

      8850 BD 1

      8850 BD 2

      909 BD 1A

      909 BD 1B

      909 BD 2

      Jungle BD 1A

      Jungle BD 1B

      Tambourine 2

      BongoCowbelA

      BongoCowbelB

      ChaChaCowbel

      Vibra-Slap 2

      707 Claps

      Hand Clap 1A

      Hand Clap 1B

      Hand Clap 2

      Gospel Clap

      FlamencClapL

      FlamencClapR

      Finger Snap

      Hi Bongo 2

      Hi BongoMute

      Lw Bongo 2

      Lw BongoMute

      Hi CongaSlap

      Hi Conga 2

      Lw Conga 2

      Hi Timbale 2

      HiTimbaleFlm

      Lw Timbale 2

      LoTimbaleFlm

      HiTimbalePhr

      Hi Agogo

      Lw Agogo

      Shaker 1

      Shaker 2

      Shaker 3

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Castanets A

      Mute Surdo

      Open Surdo

      Cana

      Shekere 1

      Shekere 2

      Vox Afahhh B

      Vox That B

      Vox Aahhh B

      ●HIP HOP

      Crash Cym 1

      Crash Cym 2

      Splash Cym

      Reverse Cym

      Ride Cym 1

      Ride Cym 2

      Ride Bell

      Std2 CloseHH

      Std2 PedalHH

      Hip Open HH

      Hip SD

      Dnc SD 2B

      Dnc SD 2D

      Dnc SD 2E

      Dnc SD 2H

      Dnc SD 1B

      Dnc SD 1C

      Dnc SD 1D

      Dnc SD 3

      Rap SD A

      Rap SD B

      Rap SD C

      Jungle SD

      Std SD 1A

      Std SD 1B

      Std SD 1C

      Std2 SD 1

      Rm SD 1A

      Rm SD 1B

      Rm SD 1C

      Elec SD

      808 SD A

      808 SD B

      808 SD C

      909 SD A

      909 SD B

      909 SD C

      909 SD D

      909 SD E

      909 SD F

      Concert SD

      SD Roll

      808 Rim Shot

      Sticks 2

      Lw Tom 1

      Lw Tom 2

      Md Tom 1

      Md Tom 2

      Hi Tom 1

      Hi Tom 2

      909Comp BD A

      909Comp BD B

      909 BD 3 A

      909 BD 3 B

      Hip BD 2B

      Hip BD 1

      Jungle BD 2

      Jungle BD 3A

      Jungle BD 3B

      808 BD 2C

      808 BD 2D

      808 BD 2E

      808 BD 2F

      808 BD 2G

      808 BD 3

      808 BD 1

      Hip BD 2A

      Std BD 1

      Rm BD

      Elec BD

      TambourinShk

      808 Cowbell

      HipVibraslap

      Vibra-Slap 1

      Hip HandClap

      Hand Clap 1

      Finger SnapA

      Hi Bongo 1

      Lw Bongo 1

      Hi CongaMute

      Hi Conga 1

      Lw Conga 2

      Hi Timbale 1

      Lw Timbale 1

      Hi Agogo

      Lw Agogo

      Cabasa

      Hip Maracas

      Maracas

      ShortWhistle

      Long Whistle

      Short Guiro

      808 Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Castanets A

      Mute Surdo

      Open Surdo

      Small Club

      High-Q

      Slap A

      Slap B

      Scratch Push

      Scratch Pull

      Square Click

      Metro.Click1

      Metro.Click2

      Metro.Click3

      Metro.Bell 1

      Voice One

      Voice Two

      Voice Three

      Bounce

      Techno Hit A

      Philly Hit

      Shock Wave

      Techno Hit B

      Bam Hit

      Bim Hit

      Tape Rewind

      Phono Noise

      ●VOX DRUM

      Vox Dut

      Vox Dom

      Vox Trush

      Vox Hehho

      Vox Doyear

      Vox Thu

      Vox That A

      Vox That B

      Vox Aahhh A

      Vox Aahhh B

      Vox Tu

      Vox Dooh

      Vox Ptu

      Vox Down

      Vox Pa

      Vox Bom

      Vox Toear

      Vox Aahhu

      Vox Toya

      Vox Thuh

      Vox Cheey

      Vox Cymm

      Vox Tub

      Vox Pruru

      Vox Tut

      Vox Tyun

      Vox Tdum

      Vox Afahhh A

      Vox Afahhh B

      Cymbal Roll

      Pop Pedal HH

      Pop SD 3C

      Pop SD 3D

      Pop SD Flm A

      R&B SD B

      Rk SD 2A

      Rk SD 2B

      Jz SD C

      Jz SD D

      Rm SD 1

      Rm SD 2

      8850 SD 1

      8850 SD 2

      Rk Rim ShotB

      Pop BDC

      Rk BD 2

      Jz BD 1

      Hip BD 1

      Vox Bum

      Std2 BD 2

      8850 BD 1

      8850 BD 2

      909 BD 1A

      909 BD 1B

      909 BD 2

      Jungle BD 1A

      Jungle BD 1B

      BongoCowbelA

      BongoCowbelB

      707 Claps

      Hand Clap 1A

      Hand Clap 1B

      Hand Clap 2

      Gospel Clap

      FlamencClapL

      FlamencClapR

      Finger Snap

      Hi Bongo 2

      Hi BongoMute

      Lw Bongo 2

      Lw BongoMute

      Hi CongaSlap

      Hi Conga 2

      Lw Conga 2

      Hi Timbale 2

      HiTimbaleFlm

      Lw Timbale 2

      LoTimbaleFlm

      HiTimbalePhr

      Hi Agogo

      Lw Agogo

      Shaker 1

      Shaker 2

      Shaker 3

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Castanets A

      Mute Surdo

      Open Surdo

      Cana

      Shekere 1

      Shekere 2

      ● STANDARD

      Crash Cym 1

      Crash Cym 2

      Splash Cym

      China Cym

      Ride Cym 1

      Ride Cym 2

      Ride Bell

      Std Close HH

      Std Pedal HH

      Std Open HH

      Std SD 1

      Std SD 2

      SD Roll

      Rim Shot

      Sticks 1

      Hi Tom 1

      Hi Tom 2

      Md Tom 1

      Md Tom 2

      Lw Tom 1

      Lw Tom 2

      Std BD 1

      Std BD 2

      Tambourine 1

      Cowbell

      Vibra-Slap 1

      Hand Clap 1

      Finger SnapA

      Hi Bongo 1

      Lw Bongo 1

      Hi CongaMute

      Hi Conga 1

      Lw Conga 2

      Hi Timbale 1

      Lw Timbale 1

      Hi Agogo

      Lw Agogo

      Shaker 1

      Cabasa

      Maracas

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Bar Chimes A

      Castanets A

      Mute Surdo

      Open Surdo

      High-Q

      Slap A

      Scratch Push

      Scratch Pull

      Square Click

      Metro.Click1

      Metro.Bell 1

      ●STANDARD 2

      Crash Cym 1

      Crash Cym 2

      Splash Cym

      China Cym

      Ride Cym 1

      Ride Cym 2

      Ride Bell

      Std2 CloseHH

      Std2 PedalHH

      Std2 Open HH

      Std2 SD 1

      Std2 SD 2

      SD Roll

      Rim Shot

      Sticks 1

      Hi Tom 1

      Hi Tom 2

      Md Tom 1

      Md Tom 2

      Lw Tom 1

      Lw Tom 2

      Std2 BD 1

      Std2 BD 2

      Tambourine 1

      Cowbell

      Vibra-Slap 1

      Hand Clap 1

      Finger SnapA

      Finger SnapB

      Hi Bongo 1

      Lw Bongo 1

      Hi CongaMute

      Hi Conga 1

      Lw Conga 2

      Hi Timbale 1

      Lw Timbale 1

      Hi Agogo

      Lw Agogo

      Shaker 1

      Cabasa

      Maracas

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Bar Chimes A

      Bar Chimes B

      Castanets A

      Mute Surdo

      Open Surdo

      High-Q

      Slap A

      Scratch Push

      Scratch Pull

      Square Click

      Metro.Click1

      Metro.Bell 1

      ●ROOM

      Crash Cym 1

      Crash Cym 2

      Splash Cym

      China Cym

      Ride Cym 1

      Ride Cym 2

      Ride Bell

      Std Close HH

      Std Pedal HH

      Std Open HH

      Std SD 1

      Std SD 2

      SD Roll

      Rim Shot

      Sticks 1

      Rm Hi Tom 1

      Rm Hi Tom 2

      Rm Md Tom 1

      Rm Md Tom 2

      Rm Lw Tom 1

      Rm Lw Tom 2

      Std BD 1

      Std BD 2

      Tambourine 1

      Cowbell

      Vibra-Slap 1

      Hand Clap 1

      Finger SnapA

      Hi Bongo 1

      Lw Bongo 1

      Hi CongaMute

      Hi Conga 1

      Lw Conga 2

      Hi Timbale 1

      Lw Timbale 1

      Hi Agogo

      Lw Agogo

      Shaker 1

      Cabasa

      Maracas

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Bar Chimes A

      Castanets A

      Mute Surdo

      Open Surdo

      High-Q

      Slap A

      Scratch Push

      Scratch Pull

      Square Click

      Metro.Click1

      Metro.Bell 1

      ●ROOM 2

      Crash Cym 1

      Crash Cym 2

      Splash Cym

      China Cym

      Ride Cym 1

      Ride Cym 2

      Ride Bell

      Std2 CloseHH

      Std2 PedalHH

      Std2 Open HH

      Rm SD 1

      Std2 SD 1

      SD Roll

      Rim Shot

      Sticks 1

      Rm2 Hi Tom 1

      Rm2 Hi Tom 2

      Rm2 Md Tom 1

      Rm2 Md Tom 2

      Rm2 Lw Tom 1

      Rm2 Lw Tom 2

      Rm BD

      Std2 BD 1

      Tambourine 1

      Cowbell

      Vibra-Slap 1

      Hand Clap 1

      Finger SnapA

      Hi Bongo 1

      Lw Bongo 1

      Hi CongaMute

      Hi Conga 1

      Lw Conga 2

      Hi Timbale 1

      Lw Timbale 1

      Hi Agogo

      Lw Agogo

      Shaker 1

      Cabasa

      Maracas

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Bar Chimes A

      Castanets A

      Mute Surdo

      Open Surdo

      High-Q

      Slap A

      Scratch Push

      Scratch Pull

      Square Click

      Metro.Click1

      Metro.Bell 1

      ●POWER

      Crash Cym 1

      Crash Cym 2

      Splash Cym

      China Cym

      Ride Cym 1

      Ride Cym 2

      Ride Bell

      Std Close HH

      Std Pedal HH

      Std Open HH

      Gated SD

      Std SD 2

      SD Roll

      Rim Shot

      Sticks 1

      Rm Hi Tom 1

      Rm Hi Tom 2

      Rm Md Tom 1

      Rm Md Tom 2

      Rm Lw Tom 1

      Rm Lw Tom 2

      Pwr BD

      Std BD 2

      Tambourine 1

      Cowbell

      Vibra-Slap 1

      Hand Clap 1

      Finger SnapA

      Hi Bongo 1

      Lw Bongo 1

      Hi CongaMute

      Hi Conga 1

      Lw Conga 2

      Hi Timbale 1

      Lw Timbale 1

      Hi Agogo

      Lw Agogo

      Shaker 1

      Cabasa

      Maracas

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Bar Chimes A

      Castanets A

      Mute Surdo

      Open Surdo

      High-Q

      Slap A

      Scratch Push

      Scratch Pull

      Square Click

      Metro.Click1

      Metro.Bell 1

      ELECTRONIC

      Crash Cym 1

      Crash Cym 2

      Splash Cym

      Reverse Cym

      Ride Cym 1

      Ride Cym 2

      Ride Bell

      Std Close HH

      Std Pedal HH

      Std Open HH

      Elec SD

      Gated SD

      SD Roll

      Rim Shot

      Sticks 1

      Elec HiTom 1

      Elec HiTom 2

      Elec MdTom 1

      Elec MdTom 2

      Elec LwTom 1

      Elec LwTom 2

      Elec BD

      Std BD 2

      Tambourine 1

      Cowbell

      Vibra-Slap 1

      Hand Clap 1

      Finger SnapA

      Hi Bongo 1

      Lw Bongo 1

      Hi CongaMute

      Hi Conga 1

      Lw Conga 2

      Hi Timbale 1

      Lw Timbale 1

      Hi Agogo

      Lw Agogo

      Shaker 1

      Cabasa

      Maracas

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Bar Chimes A

      Castanets A

      Mute Surdo

      Open Surdo

      High-Q

      Slap A

      Scratch Push

      Scratch Pull

      Square Click

      Metro.Click1

      Metro.Bell 1

      ●TR-808

      808 Cym

      Crash Cym 2

      Splash Cym

      China Cym

      Ride Cym 1

      Ride Cym 2

      Ride Bell

      808CloseHH A

      808CloseHH B

      808 Open HH

      808 SD

      Std SD 2

      SD Roll

      808 Rim Shot

      Sticks 1

      808 Hi Tom 1

      808 Hi Tom 2

      808 Md Tom 1

      808 Md Tom 2

      808 Lw Tom 1

      808 Lw Tom 2

      808 BD 1

      Std BD 2

      Tambourine 1

      808 Cowbell

      Vibra-Slap 1

      Hand Clap 1

      Finger SnapA

      Hi Bongo 1

      Lw Bongo 1

      808 Hi Conga

      808 Md Conga

      808 Lw Conga

      Hi Timbale 1

      Lw Timbale 1

      Hi Agogo

      Lw Agogo

      Shaker 1

      Cabasa

      808 Maracas

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      808 Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Bar Chimes A

      Castanets A

      Mute Surdo

      Open Surdo

      High-Q

      Slap A

      Scratch Push

      Scratch Pull

      Square Click

      Metro.Click1

      Metro.Bell 1

      ●DANCE

      808 Cym

      Crash Cym 2

      Splash Cym

      China Cym

      Ride Cym 1

      Ride Cym 2

      Ride Bell

      808CloseHH A

      808CloseHH B

      808 Open HH

      909 SD

      Dnc SD 2B

      SD Roll

      808 Rim Shot

      Dnc SD 1

      808 Hi Tom 1

      808 Hi Tom 2

      808 Md Tom 1

      808 Md Tom 2

      808 Lw Tom 1

      808 Lw Tom 2

      808 BD 2A

      Std2 BD 1

      Tambourine 1

      808 Cowbell

      Vibra-Slap 1

      Hand Clap 1

      Finger SnapA

      Hi Bongo 1

      Lw Bongo 1

      808 Hi Conga

      808 Md Conga

      808 Lw Conga

      Hi Timbale 1

      Lw Timbale 1

      Hi Agogo

      Lw Agogo

      Shaker 1

      Cabasa

      808 Maracas

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      808 Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Bar Chimes A

      Castanets A

      Mute Surdo

      Open Surdo

      High-Q

      Slap A

      Scratch Push

      Scratch Pull

      Square Click

      Metro.Click1

      Metro.Bell 1

      ●JAZZ

      Crash Cym 1

      Crash Cym 2

      Splash Cym

      China Cym

      Ride Cym 1

      Ride Cym 2

      Ride Bell

      Std Close HH

      Std Pedal HH

      Std Open HH

      Std SD 1

      Std SD 2

      SD Roll

      Rim Shot

      Sticks 1

      Hi Tom 1

      Hi Tom 2

      Md Tom 1

      Md Tom 2

      Lw Tom 1

      Lw Tom 2

      Bsh BD 1

      Bsh BD 2

      Tambourine 1

      Cowbell

      Vibra-Slap 1

      Hand Clap 1

      Finger SnapA

      Hi Bongo 1

      Lw Bongo 1

      Hi CongaMute

      Hi Conga 1

      Lw Conga 2

      Hi Timbale 1

      Lw Timbale 1

      Hi Agogo

      Lw Agogo

      Shaker 1

      Cabasa

      Maracas

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Bar Chimes A

      Castanets A

      Mute Surdo

      Open Surdo

      High-Q

      Slap A

      Scratch Push

      Scratch Pull

      Square Click

      Metro.Click1

      Metro.Bell 1

      ●BRUSH

      Crash Cym 1

      Crash Cym 2

      Splash Cym

      China Cym

      Ride Cym 1

      Ride Cym 2

      Ride Bell

      Std Close HH

      Std Pedal HH

      Std Open HH

      Bsh Tap

      Bsh Slap

      Bsh Sweep

      SD Roll

      Rim Shot

      Sticks 1

      Hi Tom 1

      Hi Tom 2

      Md Tom 1

      Md Tom 2

      Lw Tom 1

      Lw Tom 2

      Bsh BD 1

      Bsh BD 2

      Tambourine 1

      Cowbell

      Vibra-Slap 1

      Finger SnapA

      Hi Bongo 1

      Lw Bongo 1

      Hi CongaMute

      Hi Conga 1

      Lw Conga 2

      Hi Timbale 1

      Lw Timbale 1

      Hi Agogo

      Lw Agogo

      Shaker 1

      Cabasa

      Maracas

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Bar Chimes A

      Castanets A

      Mute Surdo

      Open Surdo

      High-Q

      Slap A

      Scratch Push

      Scratch Pull

      Square Click

      Metro.Click1

      Metro.Bell 1

      ●BRUSH 2

      Crash Cym 1

      Crash Cym 2

      Splash Cym

      China Cym

      Ride Cym 1

      Ride Cym 2

      Ride Bell

      Std Close HH

      Std Pedal HH

      Std Open HH

      Bsh Tap

      Bsh Slap

      Bsh Sweep

      SD Roll

      Rim Shot

      Sticks 1

      Bsh Hi Tom 1

      Bsh Hi Tom 2

      Bsh Md Tom 1

      Bsh Md Tom 2

      Bsh Lw Tom 1

      Bsh Lw Tom 2

      Std2 BD 1

      Bsh BD 2

      Tambourine 1

      Cowbell

      Vibra-Slap 1

      Finger SnapA

      Hi Bongo 1

      Lw Bongo 1

      Hi CongaMute

      Hi Conga 1

      Lw Conga 2

      Hi Timbale 1

      Lw Timbale 1

      Hi Agogo

      Lw Agogo

      Shaker 1

      Cabasa

      Maracas

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Bar Chimes A

      Castanets A

      Mute Surdo

      Open Surdo

      High-Q

      Slap A

      Scratch Push

      Scratch Pull

      Square Click

      Metro.Click1

      Metro.Bell 1

      ●ORCHESTRA

      ConcertCym 1

      ConcertCym 2

      Splash Cym

      Ride Cym 1

      Std Close HH

      Std Pedal HH

      Std Open HH

      Concert SD A

      Concert SD B

      SD Roll

      Rim Shot

      Sticks 1

      Timpani f

      Timpani e

      Timpani d#

      Timpani d

      Timpani c#

      Timpani c

      Timpani B

      Timpani A#

      Timpani A

      Timpani G#

      Timpani G

      Timpani F#

      Timpani F

      Concert BD 1

      Concert BD 2

      Tambourine 1

      Cowbell

      Vibra-Slap 1

      Finger SnapA

      Hi Bongo 1

      Lw Bongo 1

      Hi CongaMute

      Hi Conga 1

      Lw Conga 2

      Hi Timbale 1

      Lw Timbale 1

      Hi Agogo

      Lw Agogo

      Shaker 1

      Cabasa

      Maracas

      ShortWhistle

      Long Whistle

      Short Guiro

      Long Guiro

      Claves

      Hi WoodBlock

      Lw WoodBlock

      Mute Cuica

      Open Cuica

      MuteTriangle

      OpenTriangle

      Jingle Bell

      Bell Tree

      Bar Chimes A

      Castanets A

      Castanets B

      Mute Surdo

      Open Surdo

      Applause

      Square Click

      Metro.Click1

      Metro.Bell 1

      Abkürzungen

      Rk → Rock

      Jz → JazzBrush

      Hip → HipHop

      Std → Standard

      Rm → Room

      Std2 → Standard2

      Rm2 → Room2

      Pwr → Power

      Elec → Electric

      Bsh → Brush

      Hi High

      Md → Mid

      Lw → Low

      Cym → Cymbal

      HH → HighHat

      SD → SnareDrum

      BD → BassDrum

      Flm → Flam

      Phr → Phrase

      Metro. → Metronome

      Liste der Rhythmen

      ■Big Band/Swing

      LooseBigBand

      Big Band 3

      Big Serenade

      Big Band Pop

      Orch.Swing

      Cool Swing

      Jazzy Choir

      Organ Swing

      Fast BigBand

      New Big Band

      BigBandSwing

      BigBndBallad

      Scat Swing

      Club Swing

      Vocal Swing

      Medium Swing

      Big Band

      Big Band 2

      Jazz Band

      ChooChooSwng

      A Cappella

      Combo

      Slow Swing

      Swing

      Boogie

      Blues

      Shuffle

      ■Country/Gospel

      SwinginCntry

      Cntry Dreams

      D Country 1

      D Country 2

      GospelShuffl

      Soft Gospel

      Gospel Piano

      Gospel Pop

      OldtimeCntry

      HonkyTonkin'

      Country Song

      C&W Ballad

      Revival

      Gospel Shout

      GospelBallad

      Gospel 1

      Hoedown

      Twostep

      CountryPiano

      CountrySwing

      Gospel 2

      Anthem

      R&B

      Chapel

      Easy Country

      CountryWaltz

      Cajun

      Western

      CtrySerenade

      CountryRoads

      ■Oldies/Contempo

      Pop Fox

      Easy 8-Beat

      Rock'n'Fever

      8-Beat Rock

      '70s 2

      Groovin'

      Michael'sPop

      8-Beat Pop

      Let's Twist

      Surf'fun

      Swing Pop

      JB Soul

      '70s 1

      Let's Dance

      PopularPiano

      Easy Listen1

      Early Rock

      '50s Ballad

      Slow Dance

      Mersey Beat

      Easy Listen2

      Euro Dance

      Rollin'

      16BeatShuffl

      Beach Sound

      Twist

      '50s Pop 1

      Acoustic Pop

      Easy Listen3

      Easy Listen4

      Easy Listen5

      Light Fusion

      Dreamin'

      Da Blues

      Motown

      '50s Pop 2

      '70s Disco

      16-BeatPop 1

      16-BeatPop 2

      Rock 1

      Rock'n'Roll

      ShufflePop 1

      ShufflePop 2

      Pop'n'Roll

      Rock 2

      Light HipHop

      Sunny Pop

      Hip Hop

      Rock'n'Pop

      Cute Pop

      Slow Rock

      Rock'n'Shffl

      House Pop

      Rock'n'Roll2

      AcousticRock

      Ballad

      ContmpBallad

      ShuffBallad

      6/8 Ballad

      Scat Ballad

      8BeatBallad1

      8BeatBallad2

      SunnyFeelin'

      Slow Pop

      Soft Ballad

      Ballad

      Love Romance

      Love Songs

      Torch Song

      Torch Song 2

      MediumBallad

      Pop Ballad

      '60s Ballad

      Crystal

      Classic

      ■World

      Paris

      French Waltz

      Irish

      Ireland

      Scotland

      Hula

      Hawaiian

      D Marsch 6/8

      Sevilla

      Habanera

      Reggae

      Latin

      Acou.Rhumba

      Acou.Samba

      Slow Rhumba

      BigBandSamba

      New ChaCha

      Trad Tango

      GuitarRhumba

      Mambo 3

      ChaCha 4

      Plena

      Bomba

      Bossa Nova 1

      Piano Latin

      Fast Bossa

      Slow Bossa

      Slow Beguine

      Merengue

      Latin

      Rhumba

      Bossa Nova

      Bossa Nova 2

      Bossa Nova 3

      Bossa Nova 4

      FastBosaNova

      NewBossaNova

      ChaCha

      ChaCha 2

      Salsa

      Samba

      Rhumba 2

      Beguine

      Mambo

      Tango 1

      Tango 2

      Latin Fusion

      Samba Rio

      Waltz/March

      Quiet Waltz

      Slow Waltz 2

      ViennaWaltz2

      Slow Waltz

      MarchingBand

      Parade

      March

      March 4/4

      Jazz Waltz

      Summer Days

      Last Dance

      StringsWaltz

      March 6/8

      March 2/4

      Simple March

      Waltz

      Musette

      Vienna Waltz

      ■Trad/Showtime

      New Fox

      Quick Step

      Lager Polka

      2-Beat

      Movie March

      Stage Waltz

      Raindrops

      Screen 1

      Paso Doble

      Schlager

      Foxtrot 2

      Polka

      Screen 2

      Music Hall

      Broadway

      Bubbles

      Dixie

      PianoBoogie2

      Charleston

      Foxtrot

      Balloon Trip

      Festival

      Little Steps

      WesternMovie

      Ragtime

      Dixieland

      PianoBoogie1

      Cinema

      Entertaining

      Acoustic

      Guitar Trio

      Fireside

      G.Pop

      G.Fast Pop

      G.Slow

      G.Shuffle

      PianoRagtime

      P.Swing

      P.Slow

      P.Jazz

      P.Night

      P.Pop

      P.Concerto

      R.8-Beat 1

      R.8-Beat 2

      R.16-Beat 1

      R.16-Beat 2

      R.16-Beat 3

      R.16-Beat 4

      R.Swing 1

      R.Afro&Swing

      R.5BeatSwing

      R.Shuffle 1

      R.Waltz 1

      R.March 1

      R.5-Beat

      R.7-Beat

      Disk/User

      6/8 Ballad

      Trad Tango

      MarchingBand

      Guitar Trio

      Liste der Disk-Music Styles

      Disk 1

      01 BigBndBalld2

      02 Boogie

      03 Jazz Band

      04 Blues 2

      05 Blues 3

      06 Big Band 4

      07 Swing

      08 MidiumSwing2

      09 Slow Swing 2

      10 Bluegrass 1

      11 Bluegrass 2

      12 Cajun

      13 Slow Country

      14 ContryBallad

      15 CountrySwing

      16 Two Step 2

      17 Train Beat

      18 Twist 2

      19 Slow Rock 2

      20 Baroque

      21 Classic

      22 Charleston

      23 Dixieland 2

      24 Foxtrot

      25 Macarena

      26 Miami

      27 Merenge

      28 Reggae

      29 Tequila

      30 Hawaiian 2

      31 Bossa Nova 2

      32 FastBosaNova

      33 Bossa Nova 5

      34 Chacha 3

      35 Salsa 2

      36 Mambo 2

      37 Samba 2

      38 Tango 4

      39 Beguine 2

      40 Easy Listen3

      41 Easy Listen4

      42 Easy Listen5

      43 Easy Listen6

      44 Easy Listen7

      45 Pop Piano

      46 ShufflePop 1

      47 Gospel 2

      48 GospelBallad

      49 French Waltz

      50 Vienna Waltz

      51 Folk Waltz

      52 Slow Waltz 2

      53 Swing Waltz

      54 March 2/4

      55 D Marsch 6/8

      56 R&B 2

      57 Rock'n'Roll2

      58 Rock'n'Roll3

      59 Contemp 1

      60 Contemp 2

      61 Funk 1

      62 Dance Pop 2

      Disk 2

      01 Standard

      02 Five

      03 Afro & Swing

      04 Country Rock

      05 ContryWaltz2

      06 Western

      07 Western 2

      08 Ragtime 2

      09 PianoBoogie2

      10 Reggae 2

      11 Volk Musik

      12 Bossa Nova 6

      13 Rhumba 3

      14 Dance Rhumba

      15 Dance Mambo

      16 Tango 3

      17 Tango 5

      18 Tango 6

      19 Sevilla

      20 Pop 1

      21 Pop 2

      22 Pop 3

      23 Ballad 2

      24 Ballad 3

      25 Simple 8Beat

      26 Gt.Arpeggio1

      27 Gt.Arpeggio2

      28 ThreeFinger1

      29 ThreeFinger2

      30 Gt.Stroke

      31 Gt.Shuffle

      32 16BeatShffl2

      33 DeutchWalzer

      34 Jazz Waltz 2

      35 Swing Waltz2

      36 SimpleMarch2

      37 Folk Dance

      38 8Beat Enka

      39 16Beat Enka

      40 Ondo

      41 Schlager 1

      42 Schlager 2

      43 Schlager 3

      44 Contemp 3

      45 Rock 1

      46 Rock 2

      47 Rock 3

      48 Funk 2

      49 70's Disco 2

      50 Dance Pop 1

      51 Dance Pop 3

      52 Dance Pop 4

      53 Dance Pop 5

      World Style Disk

      01 Tejano

      02 Country Folk

      03 Country Rock

      04 CountryBlues

      05 Rock'n'Night

      06 StridePiano

      07 Piano Ballad

      08 SFX Movie

      09 Scotland 6/8

      10 British Pop

      11 Disco People

      12 70's 8beat

      13 On The Town

      14 Fast Waltz

      15 12/8 Ballad

      16 Easy Swing

      17 German Waltz

      18 Deutsch-Pop

      19 Polonaise

      20 Ballade 6/8

      21 Disco-Beat

      22 Party-Beat

      23 Dt'Halfbeat

      24 Evergreen

      25 Paris Waltz

      26 Paris March

      27 ChansonTango

      28 Java

      29 French Pop 1

      30 French Pop 2

      31 French Pop 3

      32 Paso Doble

      33 Mood Kayou

      34 TasogareTown

      35 Enka 1

      36 Enka 2

      37 16Beat Pop

      38 Power 8Beat

      39 AshitaNoHero

      40 Groupe Sounds

      41 House Pop

      Liste der Akkorde

      • Symbol: Noten, die den Akkord bestimmen.
        ★ Symbol: Der Akkord kann nur durch Spielen der Note “★” erzeugt werden.

      CC#DE EF






      b






      Cmaj7 C#maj7 Dmaj7 E maj7 Emaj7 Fmaj7






      b






      C7 C#7 D7 E 7 E7 F7






      b






      Cm C#m Dm E m Em Fm






      b






      Cm7 C#m7 Dm7 E m7 Em7 Fm7






      b






      Cdim C#dim Ddim E dim Edim






      b






      Cm7b5 C#m7b5




      Dm7 b5


      Eb m7b5


      Em7 b5


      Fm7b5


      Caug C#aug




      Daug


      Ebaug


      Eaug


      Faug


      Csus4 C#sus4


      Dsus4 E sus4


      s4 Esus4


      b Fsus4






      C7sus4 C#7sus4


      C#7sus4


      D7sus4


      Eb7sus4


      E7sus4


      F7sus4


      C6 C#6 D6 E 6 E6






      b




      F6


      Cm6 C#m6


      C#m6 Dm6


      Dm6 Eb m6


      Eb m6 Em6


      Em6 Fm6


      Fm6




      Sachwortverzeichnis

      Akkord

      Mehrere Noten gleichzeitig ergeben einen "Akkord". Für die eindeutige Bestimmung müssen mindestens drei Noten gleichzeitig gespielt werden.

      Arrangement

      Ein Arrangement ist ein bestimmte Abfolge eines Musikstückes. Sie können z.B. das Original eines Songs unterschiedlich arrangieren und erhalten so verschiedene Versionen des gleichen Ursprung-Songs.

      Automatische Begleitung

      Die automatische Begleitung wird auch als "Arranger" bezeichnet und kann durch Spielen einer Note bzw. eines Akkordes auf dem unteren Manual gestartet werden.

      Basis-Akkorde

      Zu diesen gehören die am häufigsten verwendeten Akkorde: Dur (Major), Moll (Minor), Moll-Septime (Minor Seventh), Moll-Septime mit verringerter Quinte (Minor Seventh 5), Dominant-Sept-Akkorde und verringerte Septimen-Akkorde.

      Chorus

      Ein Effekt, der durch eine Modulation die Stereobreite des Klangs im Stereofeld verbreitert.

      Ending

      Die Abschluss-Phrase der automatischen Begleitung.

      Glide

      Ein Gleit-Effekt, bei dem die Tonhöhe kurz abgesenkt und dann auf die normale Tonhöhe geführt wird.

      Intro

      Die Einleitungs-Phrase der automatischen Begleitung.

      Inversion

      Bezeichnet die Umkehrung eines Akkordes. Beispiel: der Akkord „C–E–G“ wird als “C-Dur-Grundakkord“ bezeichnet. Die erste Umkehrung ist, wenn die Note “C” oben gespielt wird, also “E–G–C”. Diese erste Umkehrung wird als “Sextakkord“ bezeichnet. Die Notenfolge “G–C–E“ ist die zweite Umkehrung und wird als “Quartsext-Akkord“ bezeichnet.

      Mute

      Bezeichnet die Stummschaltung einer Spur des Composers. Die Noten einer stummgeschalteten Spur erklingen nicht.

      Pitch Bend

      Ein Effekt, welcher die Tonhöhe nach unten oben beugt.

      Registrierung

      Eine Registrierung speichert alle wichtigen manuellen Einstellungen eines Instrumentes. Nach der Speicherung können alle Einstellungen nur durch die einfache Auswahl einer Registrierung wieder abgerufen werden.

      Reverb

      Reverb ist ein Halleffekt, der die akustischen Reflektionen einer Räumlichkeit nachbildet (z.B. Kirche oder Konzert-halle).

      Root Note

      Bezeichnet den Grundton eines Akkordes. Beispiel: für den Akkord "C-E-G" (C-Dur) ist die Note "C" der Grundton.

      Rotary

      Ein Effekt, der den Klangeffekt eines sich drehenden Lautsprechers simuliert. Die Dreh-Geschwindigkeit ist zwischen "langsam" und "schnell" umschaltbar.

      Split

      bezeichnet das Auftrennen des Manuals in zwei Bereiche. Jedem Bereich kann ein eigener Klang zugeordnet werden. Der Teilpunkt wird "Splitpunkt" genannt.

      Sustain

      Bezeichnet das Halten eines Klanges nach Drücken des Damper Pedals. Die gespielten Noten werden auch nach Loslassen der Tasten des Manuals gehalten. Der Sustain-Effekt ist ausführbar für die Noten des Upper Part, Lower Part und Pedal Part

      Vibrato

      Vibrato ist eine zyklische Modulation der Tonhöhe.

      ■Die Klangerzeugung der Roland ATELIER-Orgeln

      Die ATELIER-Orgeln sind kompatibel zum General MIDI-System (GM), zum General MIDI 2-System (GM2) und zum Roland GS-Format.

      General MIDI



      Das General MIDI-System ist ein Industriestandard für elektronische Musikinstrumente. Das GM-System definiert die Minimalanzahl zu erkennender Stimmen, legt fest, welche MIDI-Befehle erkannt werden und welcher Sound einer bestimmten Programmwechsel-Nummer zugeordnet ist. Außerdem wird die Anordnung von Drum-Sounds auf der Tastatur bestimmt. Das General MIDI-Logo auf einem Instrument garantiert die Kompatibilität zu allen Instrumenten und Songdaten, welche ebenfalls das General MIDI-Logo tragen.

      General MIDI 2



      Das General MIDI 2-System ist ein erweiterter Industriestandard für elektronische Musikinstrumente. Das GM2-System definiert die Minimalanzahl zu erkennender Stimmen, legt fest, welche MIDI-Befehle erkannt werden und welcher Sound einer bestimmten Programmwechsel-Nummer zugeordnet ist. Außerdem wird die Anordnung von Drum-Sounds auf der Tastatur bestimmt. Das General MIDI2-Logo auf einem Instrument garantiert die Kompatibilität zu allen Instrumenten und Songdaten, welche ebenfalls das General MIDI2-Logo tragen. Der deutlichste Unterschied zum einfachen General MIDI-System sind die erhöhte Anzahl der Klänge (von 128 auf 256) und die genormte Steuerbarkeit verschiedener Sound-Parameter (ähnlich wie im Roland GS-Format).

      GS Format



      Das Roland GS-Format legt fest, auf welche Weise multitimbrale Instrumente auf bestimmte MIDI-Befehle reagieren. Das GS-Format bestimmt Spezifikationen für Sounds, Editierfunktionen, Effekte und weitere standardisierte Parameter. Jedes Instrument, welches das GS-Logo trägt, ist kompatibel zu allen Musikdaten, die im GS-Format erstellt wurden. Alle GS-Instrumente sind auch automatisch General MIDI- und General MIDI2-kompatibel.

      SMF with Lyrics



      "SMF with Lyrics" bezeichnet SMF (Standard MIDI File) Songs mit integrierten Textdaten. Bei einer Orgel der Roland Atelier S-Serie können die Songtexte entweder im Display oder auf einem externen Fernsehgerät (mit Videoeingang) angezeigt werden.

      XGlite



      Das XG-Format ist ein Klangformat der YAMAHA Corporation. Dieses Format legt fest, wie Klänge und Effekte editiert werden (zusätzlich zu den Möglichkeiten des General MIDI 1-Systems). "XGlite" ist eine einfache Form des "XG"-Formats. Jede XG-Musikdatei kann mit einem XGlite-kompatiblen Instrument abgespielt werden. Zu beachten ist, dass trotz der Kompatibilität der Daten die Musikdaten unterschiedlich erklingen können (aufgrund der reduzierten Anzahl der Kontroll-Parameter für Klänge und Effekte im "XGlite"-Format im Vergleich zum originalen XG-Format).

      Auswechseln der Glühbirnen

      ! WARNING

      • Bevor Sie eine Glühbirne austauschen, schalten Sie das Instrument aus, und trennen Sie es von der Stromversorgung.
      • Fassen Sie die Glühbirne nicht an, solange diese noch heiss ist. Warten Sie nach Auschalten des Instrumentes mindestens 20 Minuten. In dieser Zeit haben sich die Glühbirnen bzw. die Metalloberflächen in der direkten Nähe der Glühbirne ausreichend abgekühlt.
      • Wenn eine Glühbirne nicht mehr leuchtet, wechseln Sie diese so bald wie möglich aus.
      • Bewahren Sie neue und defekte Glühbirnen immer so auf, dass Kinder keinen Zugriff auf diese haben.
      • Schalten Sie beim Auswechseln der Glühbirne die Beleuchtung nicht ein, da die Glühbirnen sehr schnell erhitzt werden und daher die Gefahr einer Verbrennung besteht.
      • Verwenden Sie nur die vom Hersteller empfohlenen Glühbirnen.
      • Sorgen Sie für eine umweltgerechte Entsorgung der defekten Glühbirnen.
      • Verlieren Sie die Schrauben nicht. Bewahren Sie die Schrauben immer so auf, dass Kinder keinen Zugriff auf diese haben.
      • Verwenden Sie immer die Schrauben, die Sie entsprechend entfernt haben. Die Verwendung anderer Schrauben kann das jeweilige Gewinde beschädigen.
      • Ziehen Sie die Schrauben beim Eindrehen nicht zu fest an.

      ■Benötigte Gegenstände

      • ein Kreuz-Schraubendreher (für die Beleuchtungs-Abdeckung des Notenständers)
      • ein normaler Schraubendreher (für die Beleuchtungs-Abdeckung der Pedal-Einheit)
      • Ersatz-Glühbirnen

      Position der Beleuchtung Glühbirnen-Typ
      Bedienoberfläche LAMP FB33
      Pedalbereich LAMP TYPE 67	(1460-011)
      Notenständer LAMP FB33

      ■Die Beleuchtung der Bedienoberfläche

      1. Schalten Sie die Orgel aus, und trennen Sie diese von der Stromversorgung.
      2. Heben Sie den Tastaturdeckel an, und schieben Sie diesem langsam nach hinten.
      3. Lösen Sie an den Positionen "A" die Drehschrauben (B).

      Danach ist die Abdeckleiste lose und kann abgenommen werden.

      WICHTIG

      Die Drehschrauben lassen sich nicht von der Abdeckleiste trennen.



      1. Heben Sie die Leiste (A) leicht an, so dass diese nicht mehr durch den Metallhaken blockiert wird, und entfernen Sie die Leiste vorsichtig.



      Entfernen der alten/Einsetzen der neuen Glühbirne

      1. Fassen Sie die Glühbirne an, und ziehen Sie diese langsam und vorsichtig heraus.
      2. Führen Sie die beiden Stifte der neuen Glühbirne sehr vorsichtig in die dafür vorgesehenen Buchsen.

      WICHTIG

      Achten Sie darauf, die Stifte nicht abzubrechen, ansonsten wird die Glühbirne beschädigt.



      Technical line drawing of a mechanical assembly with an inset showing a close-up detail (no text or symbols)

      WICHTIG

      Ziehen Sie nicht versehentlich die Kabelstecker ab. Diese befinden sich neben den Glühbirnen.

      WICHTIG

      Achten Sie darauf, nicht die eventuell noch heissen Metallflächen in der direkten Nähe der Glühbirne zu berühren.

      WICHTIG

      Schalten Sie das Instrument nicht ein, solange das Auswechseln der Glühbirnen nicht vollständig abgeschlossen ist.

      Anbringen der Glühbirnen-Abdeckung

      1. Setzen Sie die Abdeckleiste vorsichtig parallel auf die vier Metallhaken. Halten Sie die Leiste mit einer Hand fest.



      1. Schrauben Sie zuerst die beiden mittleren Schrauben etwas ein.



      Line drawing of a server rack with ports and connectors (no text or symbols)

      1. Schrauben Sie danach die beiden äußeren Schrauben fest ein.
      2. Schrauben Sie zuletzt die beiden mittleren Schrauben fest ein.

      ■Die Beleuchtung des Notenständers

      Abnehmen der Abdeckung

      1. Trennen Sie das Instrument von der Stromversorgung.
      2. Lösen Sie die Schraube, welche die Abdeckung hält.



      Line drawing of a piano keyboard with an attached microphone (no text or symbols)

      1. Schieben Sie die Abdeckung von links und rechts etwas nach innen (siehe folgende Abbildung):



      Diagram showing two hands pressing a curved object on a flat surface, with directional arrows indicating movement (no text or symbols)

      1. Entfernen Sie die Abdeckung.

      Entfernen der alten/Einsetzen der neuen Glühbirne

      1. Fassen Sie die Glühbirne an, und ziehen Sie diese langsam und vorsichtig heraus.



      Diagram of a mechanical device with a tool and a magnified inset showing a component (no text or symbols)

      1. Führen Sie die beiden Stifte der neuen Glühbirne sehr vorsichtig in die dafür vorgesehenen Buchsen.



      Diagram of a device with a tool and an inset showing a mechanical component (no text or symbols)

      WICHTIG

      Achten Sie darauf, die Stifte nicht abzubrechen, ansonsten wird die Glühbirne beschädigt.

      WICHTIG

      Schalten Sie das Instrument nicht ein, solange das Auswechseln der Glühbirnen nicht vollständig abgeschlossen ist.

      Anbringen der Glühbirnen-Abdeckung

      1. Legen Sie die Abdeckleiste wieder auf den Notenständer (siehe Schritt 3).
      2. Drücken Sie die Abdeckleiste in der Mitte vorsichtig nach unten.
      3. Befestigen Sie die Abdeckleiste wieder mit der bei Schritt 2 gelösten Schraube.

      WICHTIG

      Ziehen Sie die Schraube nicht zu fest an.

      Verwenden Sie nur die originale Schraube.

      ■Die Beleuchtung der Pedaleinheit

      Abnehmen der Abdeckung

      1. Trennen Sie das Instrument von der Stromversorgung.
      2. Entfernen Sie die Abdeckung, indem Sie diese vorsichtig aushebeln. Ziehen Sie dafür den Schraubendreher langsam zu sich heran.



      Wenden Sie keine Gewalt an.

      Entfernen der alten/Einsetzen der neuen Glühbirne

      1. Drücken Sie die Glühbirne nach innnen, drehen Sie diese, und ziehen Sie die Birne heraus.



      1. Drehen Sie die neue Birne so, dass deren Vorsprung in die Aussparung des Gewindes passt.



      1. Stecken Sie die Glühbirne ein, und drehen Sie diese soweit nach rechts, bis sie arretiert.



      Simple line drawing of a device with an arrow indicating rotation or movement (no text or symbols)

      Anbringen der Glühbirnen-Abdeckung

      1. Befestigen Sie die Abdeckung wieder, in dem Sie diese nach oben führen und langsam eindrücken.



      Diagram of a device with a screen and two rectangular compartments, no text or symbols present

      WICHTIG

      Achten Sie darauf, die Abdeckung richtig herum aufzusetzen.

      Einstellungen, die nach Ausschalten gespeichert bleiben

      Einstellungen, die im internen System abgelegt werden

      Arranger Update

      Trans. Update (Transpose Update)

      Master Tune

      Rotary Speed

      Rotary Color

      Regist Shift (Registration Shift)

      Exp. Curve (Expression Curve)

      Send PC Switch

      MIDI IN Mode

      Lyric

      Metronome Sound

      Mic Echo

      Aux Out Mode

      TV Format

      Registration Name

      Main Bouncing Ball

      Main Background

      Auto Std Tempo (Auto Standard Tempo)

      Einstellungen, die für die Registrierungen gesichert werden

      Registration Name

      Regist Shift (Registration Shift)

      Arranger Update

      Trans. Update (Transpose Update)

      Exp. Curve (Expression Curve)

      Einstellungen, die in einer einzelnen Registrierung gespeichert werden

      Reverb Type

      Reverb Depth

      Solo [To Lower]-Taster (ON/OFF)

      Pedal [To Lower]-Taster (ON/OFF)

      Transpose [-] [+] - Taster (Key Transpose)

      L Foot Switch Assignment (Left Foot Switch Assignment)

      R Foot Switch Assignment (Right Foot Switch Assignment)

      Damper Pedal (Damper Pedal Assignment)

      Aux Out ON/OFF

      Harmony Intelligence-Taster (ON/OFF)

      Harmony Intelligence Type

      Rotary [Fast/Slow]-Taster (ON/OFF)

      Rotary [ON/OFF]-Taster (ON/OFF)

      Bender/Vibrato

      Pitch Bend Range

      Pedal Bass Mode

      Solo Mode

      Solo To Lower Mode

      Solo Split Point

      [Bass Split]-Taster (ON/OFF)

      Bass Split Point

      Sustain-Taster (ON/OFF)

      Sustain Length

      Tx MIDI Channel

      After Touch ON/OFF

      After Touch Sens (After Touch Sensitivity)

      Initial Touch (Initial Touch Sensitivity)

      Footage Type

      PC Number (Program Change Number)

      Bank LSB (Bank Select LSB)

      Bank MSB (Bank Select MSB)

      Wall Type

      Die Klänge der Parts

      Level [ ▲ ][ ▼ ] (Part Balance Volume)

      Die Reverb-Lautstärken der Parts

      Die Chorus-Einstellungen (ON/OFF) der Parts

      Die Oktavlage der Parts

      Die Klänge der [Others]-Taster der Parts

      [Drums/SFX]-Taster (ON/OFF)

      Drum/SFX Set

      [Manual Percussion]-Taster (ON/OFF)

      Manual Percussion Set

      Selected Rhythm

      [Intro/Ending]-Taster (ON/OFF)

      [Sync Start]-Taster (ON/OFF)

      Style Orchestrator

      Variation/Original

      Chord Intelligence ON/OFF

      Chord Hold ON/OFF

      Leading Bass ON/OFF

      Arranger [ON/OFF]-Taster (ON/OFF)

      Lower Voice [Hold]-Taster (ON/OFF)

      Tempo-Einstellung

      Lautstärke der Automatischen Begleitung

      Reverb-Lautstärke der Automatischen Begleitung

      Lautstärke des Rhythmus Drum-Parts

      Reverb-Lautstärke des Rhythmus Drum-Parts

      Lautstärke des Rhythmus Bass-Parts

      Reverb-Lautstärke des Rhythmus Bass-Parts

      Roland Organ
      AT-90SL
      MIDI-Implementationstabelle
      Version : 1.00

      Function...		Transmitted	Recognized	Remarks
      Basic Channel	Default	1 (Solo)2 (Pedal)3 (Lower)4 (Upper)11 (Drums/SFX)13 (Manual Percussion)16 (Expression, PC, V-LINK)	1 (Solo)*52 (Pedal)*53 (Lower)*54 (Upper)*511 (Drums/SFX)*513 (Manual Percussion)*516 (Expression)*51-16 (GM2/GS)*6X
      	Changed	1-16
      Mode	DefaultMessagesAltered	xx**********	Mode 3Mode 3, 4(M=1)	*10
      NoteNumber :	True Voice	24-110**********	0-1270-127
      Velocity	Note ONNote OFF	O *1x 8n v=64	Ox
      AfterTouch	Key'sCh's	xx	O *2, 8O *2, 7, 8, 9
      Pitch Bend		x	O *2, 7, 8, 9
      ControlChange	0, 32156, 38710111646566677172737475767784919398, 99100, 101	O *1xxxxxxxx	O *3, 7, 8O *2, 7, 8, 9O *2, 7, 8O *2, 7, 8, 9O *3, 7, 8, 9O *3, 7, 8, 9O *4O *3, 7, 8, 9O *3, 7, 8, 9O *2, 7, 8O *2, 7, 8O *7O *7O *7O *7O *7O *7O *2, 8O *3, 7, 8O *3, 7, 8O *3, 8O *2, 7, 8, 9	Bank selectModulationPortamento timeData entryVolumePanpotExpressionGeneral purpose controller (Glide)Hold 1PortamentoSostenutoSoftResonanceRelease TimeAttack TimeCut offDecay TimeVibrato TimeVibrato DepthPortamento controlEffect1 depthEffect3 depthNRPN LSB, MSBRPN LSB, MSB
      ProgChange : True #		0-127 *1**********	O *3, 7, 8, 90-127	Program number 1-128
      System Exclusive		O *11	O
      SystemCommon	: Song Pos: Song Sel: Tune	xxx	xxx
      SystemReal Time	: Clock: Commands	OO	xx
      AuxMessage	: All sound off: Reset all controllers: Local Control: All Notes OFF: Active Sense: Reset	xxxxx	O (120, 126, 127) *7, 8O *7, 8xO (123-125) *7, 8, 9Ox
      Notes		*1 O x is selectable.*2 O x is selectable by SysEx. (GS Part)*3 Not received in the keyboard part*4 Can be received in the keyboard part*5 With MIDI IN Mode 2*6 With MIDI IN Mode 1	*7 Received in GM2 mode*8 Received in GS mode*9 Received in General MIDI mode*10 Recognize as M=1 even if M≠1.*11 V-LINK

      Mode 1 : OMNI ON, POLY Mode 2 : OMNI ON, MONO

      Mode 3 : OMNI OFF, POLY Mode 4 : OMNI OFF, MONO

      O:Yes

      X: No

      Liste der Demo Songs

      Songtitel Komponist Artist Copyright
      Film Score Hector Olivera	Hector Olivera © 2004	Roland Corporation
      VivaTheater! Tony Fenelon	Tony Fenelon © 2004	Roland Corporation
      Accordions Ralf Shink	Ralf Shink © 2004 Roland	Corporation
      Greensleeves Traditional	Yuri Tachibana © 2004	Roland Corporation
      Pop Organ Ralf Schink	Ralf Schink © 2004 Roland	Corporation
      Pops Orch. Hector Olivera	Hector Olivera © 2004 Roland	Corporation
      Jazz Combo Ric Iannone	Ric Iannone	© 2003 Roland Corporation
      Slow Waltz Ric Iannone	Ric Iannone	© 2003 Roland Corporation
      Hawaiian	Ric Iannone	Ric Iannone	© 2003 Roland Corporation
      Dixieland	Ric Iannone	Ric Iannone	© 2003 Roland Corporation
      Country	Ric Iannone	Ric Iannone	© 2003 Roland Corporation
      Orchestra	Hector Olivera Hector Olivera © 2001 Roland Corporation
      Fast BigBand	Rosemary Bailey	Rosemary Bailey	© 2001 Roland Corporation
      Pipe&Choir	Hector Olivera Hector Olivera © 2001 Roland Corporation
      Soprano	W.A.Mozart	Hector Olivera © 2001 Roland Corporation
      Tenor	Ric Iannone	Ric Iannone	© 1999 Roland Corporation
      PianoStrings	Hector Olivera Hector Olivera © 2001 Roland Corporation
      Soft Gospel Ric Iannone	Ric Iannone	© 2001 Roland Corporation
      Organ Swing	Hal Vincent	Hal Vincent	© 2001 Roland Corporation
      Acoustic Ric Iannone	Ric Iannone	© 2001 Roland Corporation
      Jazz Scat	Ric Iannone	Ric Iannone	© 1999 Roland Corporation
      Pipe organ Hector Olivera	Hector Olivera © 1999 Roland Corporation
      Orchestra 2 Hector Olivera	Hector Olivera © 1999 Roland Corporation
      Big Band	Ric Iannone	Ric Iannone	© 1999 Roland Corporation
      TheaterOrgan	Jonas Nordwall	Jonas Nordwall	© 1995 Rodgers Instruments LLC
      Choir	Hector Olivera Hector Olivera © 1999 Roland Corporation
      Gregorian	Ric Iannone	Ric Iannone	© 1999 Roland Corporation
      Soprano 2	Rachmaninov S.	Hector Olivera © 1999 Roland Corporation

      Informationen über die Komponisten

      Hal Vincent

      Top-Organist im Show-Business * Autor verschiedener Bücher über Orgel-Arangements * Profi-Vorführer und -Lehrer

      Hector Olivera

      Weltbekannter Organist und Spezialist für Pfeifenorgeln und elektronische Orgeln, u.a. die Orgeln der Firmen Rodgers und Roland * Musikalische Ausbildung am Conservatory and University of Buenos Aires * Studium an der Juilliard School of Music in New York * Weltweite Auftritte und Vorführungen, u.a. in der Kathedrale Notre Dame in Paris und in der Carnegie Hall in New York sowie bei verschiedenen Orgel-Festivals und den renommierten Internationalen Musikmessen in Frankfurt am Main und Anaheim/Los Angeles (NAMM show)

      Jonas Nordwall

      Bachelor of Music Degree 1970 an der University of Portland * Studium unter Richard Ellsasser und Arthur Hitchcock * weitere Studien mit Frederick Geoghegan, einem bekannten englisch/kanadischen Organisten * Director of Music der First United Methodist Church in Portland/Oregon * Organist des Oregon Symphony Orchestras

      Ralf Schink

      Studium am Swiss Jazz School in Bern/Schweiz und am Berklee College of Music in Boston * Seit 1992 musikalischer Berater und Vorführer der Firma Roland Europe * Weltweite Auftritte und Vorführungen, u.a. in der Kathedrale Notre Dame in Paris und in der Carnegie Hall in New York sowie bei verschiedenen Orgel-Festivals und den renommierten Internationalen Musikmessen in Frankfurt am Main und Anaheim/Los Angeles (NAMM show)

      Ric Iannone

      Konzert-Organist und Produkt-Vorführer * mehrere Konzert-Tourneen in USA und Europa

      Rosemary Bailey

      Top-Organistin aus den USA * Wöchtenliche Radio-Show "The Rosemary Bailey Show", ausgestrahlt aus Chicago * Zusammenarbeit mit bekannten Künstlern wie z.B. Victor Borge, Peter Nero und das Duke Ellington Orchestra * Aufführungen mit dem Chicago Symphony Orchestra unter der Leitung von Dr. Leon Stein * Konzerttourneen in Japan, Südafrika, Kanada, Italien, Spanien, England, Holland, Dänemark, Portugal, Deutschland und Australien

      Tony Fenelon

      Studium am Conservatory of Music in Melbourne, Australien * diverse Konzerttourneen in den USA, U.K. und Japan * Veröffentlichung von 17 Alben, davon vier mit Gold prämiert * Auftritt als Solo-Pianist mit dem Australian Philharmonic Orchestra und dem Australian Pops Orchestra * Auszeichnung als "Organist for the Year 2002" von der American Theatre Organ Society * in 2004 Verleihung der "Medal of the Order of Australia" in der "Queen Elizabeth's Birthday Honours List" anlässlich seiner Verdienste für die Musik

      Yuri Tachibana

      Profi-Organistin aus Japan * Veröffentlichung von zwei Alben bei Columbia Records * In 2002 Veröffentlichung des Albums "Organ Chat" beim Label "King Records", bei dem alle Kompositionen auf einer Roland Atelier-Orgel eingespielt wurden * mehrere weltweite Konzert-Tourneen

      Liste der Kurzbefehle (Shortcuts)

      Quick Guide-Funktion

      Kurzbefehl Display/Einstellung
      Wenn das Quick Guide-Display angezeigt wird	Expression Pedal Controller-	Display/Exp. Curve (Expression Curve)
      	[Bender/Vibrato]-Hebel Con	troller-Display/Bender/Vibrato
      	Upper Keyboard Upper Key	board-Display/Solo Mode
      	Lower Keyboard Split Point-	Display
      	Pedalboard Pedalboard-Dis	lay/Pedal Bass Mode
      	Left Foot SwitchRight Foot Switch	Controller-Display/L Foot Switch (Left Foot Switch)R Foot Switch (Right Foot Switch)
      	Damper Pedal Controller-	display/Damper Pedal
      	[Solo To Lower]-Taster Split	Point-Display
      	[Bass Split]-Taster Split Point-	Display
      	Sustain [Upper]-Taster Upper	Keyboard-Display/Sustain Length
      	Sustain [Lower]-Taster Lower	Keyboard-Display/Sustain Length
      	Sustain [Pedal]-Taster Pedalboard-	display/Sustain Length
      	Rotary [On/Off]-Taster Effect	Display/Rotary Color
      	Rotary [Slow/Fast]-Taster Effect	Display/Rotary Speed
      	[Count Down]-Taster Rhythm	Options-Display/Count Down Sound
      	Upper Voice Select-TasterSolo Voice select-Taster[Alternate]-Taster	Upper Keyboard-Display
      	Lower Voice Select-Taster[Alternate]-Taster	Lower Keyboard-Display
      	Pedal Voice Select-Taster[Alternate]-Taster	Pedalboard-Display
      	Registration [Write]-Taster R	Registration Options-Display/Arranger Update-Display
      	[One Touch Program]-Taster	Factory Reset-Display
      	[Harmony Intelligence]-Taster	Panel Reset-Display
      	[Song]-Taster	Song Clear-Display(Wenn die Daten noch nicht auf der Diskette gesichert wurden, erscheint das Song Clear-Display.)

      Technische Daten

      AT-90SL: MUSIC ATELIER

      Controller/Funktion AT-90SL
      Manuale	Upper Manual mit 56 Tasten (C3 – G7), Lower Manual mit 76 Tasten (E1 – G7)
      Pedalboard 25 Noten (C2 – C4)
      Tastaturdynamik	Initial Touch (10 Levels für je Upper und Lower), Aftertouch (10 Levels für Upper)
      Klangerzeugung kompatibel zu den Formaten GM2/GS/XG Lite
      Maximale Polyphonie 256 Stimmen
      Klänge 421 (inkl. 31 Active Expression-Klänge)
      Upper Part Upper Organ, Upper Symphonic, Upper Orchestral
      Lower Part Lower Organ, Lower Symphonic, Lower Orchestral
      Solo Part Solo
      Pedal Part Pedal Organ, Pedal	Orchestral
      	Jedem [Others]-Taster können zwei Klänge zugewiesen werden.(Ausnahme: nur ein Klang für die Pedal Organ- und Pedal Orchestral [Others]-Taster).
      Footage Type Flute, Pipe, Theater
      Rhythmen 252 Rhythmen in 10	Gruppen
      Disk-Rhythmen 16 Rhythmen
      	kompatibel zu den Formaten “MSE” und “MSA”.
      Rhythm Customize Pattern-Editierung der internen Rhythmen (Drum Set, Beat, Tempo, Note)
      Anzahl der Stimmen für die Automatische Begleitung/Wiedergabe von SMF-Songs	226
      Arranger-Funktionen	Arranger On/Off, Start/Stop, Sync Start, Intro/Ending, Intro Count Down, Break, Fill In (To Variation, To Original), Style Orchestrator (Basic, Advanced 1, Advanced 2, Full), One Touch Program, Chord Intelligence, Chord Hold, Leading Bass, Auto Standard Tempo
      Music Assistant 2.000 Einstellungen (4 Variationen mit 500 Begriffen)
      One Touch Program 4.032 Einstellungen (16 Einstellungen pro Rhythmus)
      Drum/SFX Sets 18 Drum Sets + 1 SFX Set
      Manual Percussion Sets 14 Sets
      Master Tuning 415.3 Hz–466.2 Hz (0.1 Hz-Schritte)
      Key Transpose	-4 – +7 (Halbtöne)
      Playback Transpose	-24 – +24 (Halbtöne)
      Effekte Rotary Sound, RSS Reverb, Sustain, Glide, Pitch Bend, Vibrato, Lower Voice Hold
      Harmony Intelligence	24 Typen
      Registrier-Speicher	12
      Registrier-Funktionen Load Next, Disk Edit
      Controller/Funktion	AT-90SL
      Composer
      Tracks 7 Tracks
      Notenkapazität ca. 40.000 Noten
      Songlänge max. 999 Takte
      Tempo 1/4-Note = 20–500 bpm
      Auflösung 120 Ticks pro 1/4-Note
      Aufnahme Realtime (Replace, Punch In/Out, Loop)
      Edit-Funktionen Delete Measure, Delete Track, Erase, Copy, Quantize
      Metronome
      Beat (Taktart) 2/2, 0/4, 2/4, 3/4, 4/4, 5/4, 6/4, 7/4, 3/8, 6/8, 9/8, 12/8
      Volume 10 levels
      Sound 4 types
      Disketten-Speicher
      Disk Format 3,5", 720 Kbyte	(2DD), 1,44 Mbyte (2HD)
      Save Format Music Atelier, SMF-Format 0
      Songs Max. 99 Songs
      Ausgangsleistung 10 W + 10 W	+ 60 W + 60 W + 100 W (Bassbereich)
      Lautsprecher
      Hochtöner 5 cm x 4
      Vollbereich (klein) 8 cm x 2
      Vollbereich (groß) 16 cm x 4
      Bass-Lautsprecher 30 cm x 1
      Display	Berührungsempfindliches Farb-Display (Touch Screen, 320 x 240 Punkte)
      Noten-Anzeige	Great Staff, G Clef Staff, F Clef Staff mit Notennamen, Songtexte
      Textanzeige	ja (im Display, über Video Out)
      Pedal-Anschlüsse	Damper Pedal, Expression Pedal (mit Active Expression-Funktion)
      Fußschalter	2 (links und rechts des Expression-Pedals, programmierbar)
      Anschlüsse	Phones (stereo), Audio Output (L/mono, R), Aux Out (L/mono, R),Audio Input (L/mono, R), Mic Input , MIDI (In, Out), Computer, Video Out, AC-Buchse
      Stromversorgung	AC 117 V, AC 230 V, AC 240 V
      Controller/Funktion AT-90SL
      Stromverbrauch	380 W (AC 117V)380 W (AC 230V)380 W (AC 240V)
      Ausführung Walnuss
      Abmessungen
      Konsole	1,374 (W) x 677 (D) x 1,349 (H) mm54-1/8 (W) x 26-11/16 (D) x 53-1/8 (H) inches
      Pedal-Einheit	1,158 (W) x 834 (D) x 130 (H) mm45-5/8 (W) x 32-7/8 (D) x 5-1/8 (H) inches
      Gesamt	1,374 (W) x 999 (D) x 1,349 (H) mm54-1/8 (W) x 39-3/8 (D) x 53-1/8 (H) inches
      Sitzbank	1,075 (W) x 370 (D) x 613 (H) mm42-3/8 (W) x 14-5/8 (D) x 24-3/16 (H) inches
      Gewicht
      Konsole	ca. 152.0 kg335 lbs 2 oz
      Ständer	ca. 24.0 kg135 lbs 10 oz
      Gesamt	ca. 193.6 kg426 lbs 13 oz
      Sitzbank	ca. 17.6 kg38 lbs 13 oz
      Beigefügtes Zubehör	Bedienungsanleitung, 3,5"-Leerdiskette (2HD), Music Style-Diskette x 3, Netzkabel Pedal-Einheit, Sitzbank

      * Änderungen der technischen Daten und des Designs sind möglich. Für Druckfehler wird keine Haftung übernommen.

      Index

      1. 2017年，公司与上海浦东发展银行股份有限公司签订了《关于使用部分闲置募集资金进行现金管理的协议》。

      (1)基因通过控制 通过控制____,____的合成来控制代谢过程,进而控制生物体的性状。

      The Ground Truth image displays a single, solid horizontal line. According to Rule 2 (UNDERSCORE & LINE RULES), if the GT contains lines used for stylistic emphasis or as background elements (like ruled paper), the OCR result must ignore them. The line in the GT is clearly a stylistic or background line, not a placeholder for text. Therefore, the OCR should not have output any underscores. Outputting `____` constitutes an error under Rule 2, as it hallucinates placeholder symbols where none are semantically intended. Hence, the OCR result is inconsistent with the Ground Truth.

      ^

      A

      Active Expression-Klang 48

      Aftertouch 185

      Aftertouch Sensitivity 185

      Anschluss Audio-Equipment .... 205

      Computer 206-207

      MIDI-Geräte 208

      Arranger Update 191

      Arranger-Funktion 68

      Aufnahme 144

      eines einzelnen Parts 155

      Neu-Aufnahme 156

      Spieldaten 153

      Automatische Begleitung 68

      Aux Out 210

      Aux Out Mode 210

      B Bass Split .... 141

      Beleuchtung 21

      Bender/Vibrato 188

      Benennen Registrierung .... 94

      Bilddatei 199

      Bouncing Ball 25

      Break 69,118

      Brilliance 115

      [Non-Text]

      c

      Chord Hold 189

      Chord Intelligence 70

      Chorus-Effekt 128

      Count Down Sound 190

      Count In 154

      Count-In Recording 165

      D Damper Pedal .... 115, 187

      Demo Song 29

      Demo Song-Liste 248

      Disk Edit 110

      Disketten-Rhythmus 76

      Drums/SFX 56

      Drums/SFX Set List 223

      Drums/SFX Sets 57

      (1)基因通过控制 通过控制____,____的合成来控制代谢过程,进而控制生物体的性状。

      [Non-Text]

      E

      Editieron 166

      Eutieren 100 Eject-Taster 76

      Entfernen Daten 169

      Exp. Curve ...... 121

      Exp. Src (Play) 188

      Exp. Src (Rec) 187

      Expression Pedal 120

      F Factory Reset 22

      Fill In .... 69, 118 Foot Switch .... 117–118

      Footage 49

      Formatieren 96

      Fußlagen 49

      Fußschalter 117–118

      G Glide 118

      H

      Haltepedal 115, 187

      Haupt-Display 25

      Bouncing Ball 202

      Hintergrund 201

      (1) AD = BD = 1

      |

      Illumination 21

      Initial Touch Sensitivity 186

      •

      K

      Kalibrierung 198

      Key Transpose 114

      Klänge 39

      Klang-Liste 220

      Kopfhörer 20

      Kopieren

      Rhythmen vom User-Speicher auf Diskette ..... 81

      Rhythmen von Diskette in den User-Speicher .... 78

      Kopieren von Daten 171

      L

      Laden

      einzelne Registrierung 103

      Registration Set 101

      Song 160

      Lautstärke

      Master Volume 19

      Part Balance 52

      LCD Contrast

      Leading Bass 72,118

      Load Next 106

      Loop-Aufnahme 164

      Löschen

      Registrierung auf einer Diskette 108

      Rhythmen im User-Speicher 87

      Song 161

      Songdaten 157

      Spur 167

      Takte 166

      Lower Hold

      Lower-Klang

      Lyrics 192

      M

      Manual Percussion 58

      Manual Percussion Sets 59

      Manual Percussion-Liste 227

      Master Tune 195

      Metronom 193

      Metronom-Klang 194

      Metronom-Lautstärke 193

      Mic Echo 195

      MIDI 208

      MIDI IN Mode 197

      MIDI-Sendekanal 197

      Mikrofon 20

      Music Assistant 31

      Music Assistant Search-Funktion 33

      Music Style Disk-Liste 237

      N

      Notation 150

      0

      Octave Shift 54

      One Touch Program 74

      P

      Panel Reset 24

      Part Balance 52

      Pedal Bass-Klang 42

      Pedal To Lower 143

      PedalBass Mode 186

      Pitch Bend Range 189

      Pitch Bend/Vibrato 116

      Play Transpose 192

      Programm-Nummer 196

      Punch In-Aufnahme 163

      Q

      Quick Guide 35, 37

      Index Menu 37

      R

      Regist Shift 119

      Registration

      Arranger Update 92

      Registrierung

      Abrufen 91

      einer vorherigen Atelier-Orgel 111

      Speichern 90

      Reverb-Effekt 131

      Hall-Lautstärke 134-135

      Reverb Type 132

      Wall Type 133

      Rhythm Customize 174

      Rhythmen-Liste 235

      Rhythmus 61

      Rotary Effect

      Rotary Color 127

      Rotary Speed 126

      Rotary-Effekt 118, 125

      RSS Reverb 210

      S

      Send PC Switch 196

      SMF Format 160

      SMF-Musikdaten 146

      Solo Mode 139

      Solo To Lower 138

      Solo To Lower Mode 139

      Solo-Klang 43

      Songtexte 192

      Speichern

      Registration Set 98

      Song 159

      User-Rhythmen 184

      Split Point

      Bass Split Point 142

      Solo Split Point 140

      Standard-Tonhöhe 195

      Stummschaltung 148

      Style Orchestrator 69,118

      Sub-Fenster 27

      Sustain-Effekt 129

      Sustain Length 130

      Sync Start 66

      T

      Taktart 194

      Tempo 67

      Touch Screen 25

      Tr. Mute (Track Mute) 149

      Track Mute 148

      Track Mute-Taster 149

      Track-Taster 145

      Trans. Update (Transpose Update) 191

      Transponierung 114

      Key Transpose 114

      Transpose

      Play Transpose 192

      TV Format 209

      Tx MIDI Ch. (MIDI Transmit Channel) 197

      U

      Umbenennen

      Registrierung 94

      Rhythmus im User-Speicher 85

      Song 157

      Upper-Klang 41

      User-Rhythmus 174

      User-Speicher 24,62

      V

      Video Out 209

      Vokal-Klang 46

      Vorzähler 68

      W

      Werksvoreinstellung

      Disk-Taster 80

      Werksvoreinstellungen 22

      Wiedergabe

      Demo Song 29

      Rhythmus 65

      Songs einer Diskette .... 146

      Spieldaten 154

      Liste der ROLAND-Vertretungen

      AFRICA

      EGYPT

      Al Fanny Trading Office 9, EBN Hagar Al Askalany Street.

      ARD E1 Golf, Heliopolis, Cairo 11341, EGYPT TEL: [phone]

      REUNION

      Maison FO - YAM Marcel 25 Rue Jules Hermann, Chaudron - BP79 97 491 Ste Clotilde Cedex, REUNION ISLAND TEL: [phone]

      SOUTH AFRICA

      That Other Music Shop(PTY)Ltd. 11 Melle St., Braamfontein, Johannesbourg, SOUTH AFRICA TEL: [phone] FAX: [phone]

      Paul Bothner(PTY)Ltd. 17 Werdmuller Centre, Main Road, Claremont 7708 SOUTH AFRICA TEL: [phone]

      ASIA

      CHINA

      Roland Shanghai Electronics Co., Ltd. 5F. No.1500 Pingliang Road Shanghai 200090, CHINA TEL: [phone]

      Roland Shanghai Electronics Co., Ltd. (BEIJING OFFICE) 10F. No.18 Anhuaxili Chaoyang District, Beijing 100011 CHINA TEL: [phone]

      Roland Shanghai Electronics Co., Ltd. (GUANGZHOU OFFICE) 2/F., No.30 Si You Nan Er Jie Yi Xiang, Wu Yang Xin Cheng Guangzhou 510600, CHINA TEL: [phone]

      HONG KONG

      Tom Lee Music Co., Ltd. Service Division 22-32 Pun Shan Street, Tsuen Wan, New Territories, HONG KONG TEL: [phone]

      Parsons Music Ltd. 8th Floor, Railway Plaza, 39 Chatham Road South, T.S.T, Kowloon, HONG KONG TEL: [phone]

      INDIA

      Rivera Digitec (India) Pvt. Ltd. 409, Nirman Kendra Mahalaxmi Flats Compound Off. Dr. Edwin Moses Road, Mumbai-400011, INDIA TEL: [phone]

      INDONESIA

      PT Citra IntiRama J1. Cideng Timur No. 15J-150 Jakarta Pusat INDONESIA TEL: [phone]

      KORIA

      Cosmos Corporation 1461-9, Seocho-Dong, Seocho Ku, Seoul, KOREA TEL: [phone]

      MALAYSIA

      BENTLEY MUSIC SDN BHD 140 & 142, Jalan Bukit Bintang 55100 Kuala Lumpur,MALAYSIA TEL: [phone]

      PHILIPPINES

      G.A. Yupangco & Co. Inc. 339 Gil J. Puyat Avenue Makati, Metro Manila 1200, PHILIPPINES TEL: [phone]

      SINGAPORE

      Swee Lee Company 150 Sims Drive, SINGAPORE 387381 TEL: [phone]

      CRISTOFORI MUSIC PTE LTD Blk 3014, Bedok Industrial Park E,

      02-2148, SINGAPORE 489980

      TEL: [phone]

      TAIWAN

      ROLAND TAIWAN ENTERPRISE CO., LTD. Room 5, 9fl. No. 112 Chung Shan N.Road Sec.2, Taipei, TAIWAN, R.O.C. TEL: [phone]

      THAILAND

      Theera Music Co., Ltd. 330 Verng NakornKasem, Soi 2, Bangkok 10100, THAIL AND TEL: [phone]

      VIETNAM

      Saigon Music Suite DP-8 40 Ba Huyen Thanh Quan Street Hochiminh City, VIETNAM TEL: [phone]

      AUSTRALIA/ NEW ZEALAND

      AUSTRALIA/

      NEW ZEALAND

      Roland Corporation

      Australia Pty., Ltd. 38 Campbell Avenue Dec Why West, NSW 2099 AUSTRALIA

      For Australia Tel: [phone] For New Zealand Tel: [phone]

      CENTRAL/LATIN AMERICA

      ARGENTINA

      Instrumentos Musicales S.A. Av.Santa Fe 2055 (1123) Buenos Aires ARGENTINA TEL: [phone]

      BARBADOS

      A&B Music Supplies LTD 12 Webster Industrial Park Wildey, St.Michael, Barbados TEL: [phone]

      BRAZIL

      Roland Brasil Ltda Rua San Jose, 780 Sala B Parque Industrial San Jose Cotia - Sao Paulo - SP, BRAZIL TEL: [phone]

      CHILE

      Comercial Fancy II S.A. Rut.: 96.919.420-1 Nataniel Cox #739, 4th Floor Santiago - Centro, CHILE TEL: [phone]

      COLOMBIA

      Centro Musical Ltda. Cra 43 B No 25 A 41 Bododega 9 Medellin, Colombia TEL: [phone]

      COSTA RICA

      JUAN Bansbach Instrumentos Musicales Ave.1. Calle 11, Apartado 10237, San Jose, COSTA RICA TEL: [phone]

      CURACAO

      Zeelandia Music Center Inc. Orionweg 30 Curacao, Netherland Antilles TEL:[phone]

      DOMINICAN REPUBLIC
      Instrumentos Fernando Giraldez
      Calle Proyecto Central No.3
      Ens.La Esperilla
      Santo Domingo, Dominican Republic
      TEL:[phone]

      ECUADOR

      Mas Musika Rumichaca 822 y Zaruma Guayaquil - Ecuador TEL:[phone]

      EL SALVADOR

      OMNI MUSIC 75 Avenida Norte y Final Alameda Juan Pablo II, Edificio No.4010 San Salvador, EL SALVADOR TEL: [phone]

      GUATEMALA

      Casa Instrumental Calzada Roosevelt 34-01, zona 11 Ciudad de Guatemala Guatemala TEL:[phone]

      HONDURAS

      Almacen Pajaro Azul S.A. de C.V. BO.Paz Barahona 3 Ave.11 Calle S.O San Pedro Sula, Honduras TEL: [phone]

      MARTINIQUE

      Musique & Son Z.L. Les Mangle 97232 Le Lamantin Martinique F.W.I. TEL: [phone]

      Gigamusic SARL 10 Rte De La Folie 97200 Fort De France Martinique F.W.L. TEL: [phone]

      MEXICO

      Casa Veerkamp, s.a. de c.v. Av. Toluca No. 323, Col. Olivar de los Padres 01780 Mexico D.F. MEXICO TEL: [phone]

      NICARAGUA

      Bansbach Instrumentos Musicales Nicaragua Altamira D'Este Calle Principal de la Farmacia 5ta.Avenida 1 Cuadra al Lago.#503 Managua, Nicaragua TEL:[phone]

      PANAMA

      SUPRO MUNDIAL, S.A. Boulevard Andrews, Albrook, Panama City, REP. DE PANAMA TEL: [phone]

      PARAGUAY

      Distribuidora De

      Instrumentos Musicales J.E. Olear y ESQ. Manduvira Asuncion PARAGUAY TEL: [phone]

      PERU

      Audionet Distribuciones Musicales SAC Juan Fanning 530 Miraflores Lima - Peru TEL: [phone]

      TRINIDAD

      AMR Ltd Ground Floor Maritime Plaza Barataria Trinidad W.L. TEL: [phone]

      URUGUAY

      Todo Musica S.A. Francisco Acuna de Figueroa 1771 C.P.: 11.800 Montevideo, URUGUAY TEL: [phone]

      VENEZUELA

      Instrumentos Musicales Allegro, C.A. Av. las industrias edf. Guitar import

      7 zona Industrial de Turumo

      Caracas, Venezuela TEL: [phone]

      EUROPE

      AUSTRIA

      Roland Elektronische Musikinstrumente HmbH. Austrian Office Eduard-Bodem-Gasse 8, A-6020 Innsbruck, AUSTRIA TEL: [phone]

      BELGIUM/FRANCE/ HOLLAND/

      LUXEMBOURG

      Roland Central Europe N.V. Houtstraat 3, B-2260, Oevel (Westerlo) BELGIUM TEL: [phone]

      CZECH REP.

      K-AUDIO Kardasovska 626. CZ-198 00 Praha 9 CZECH REP. TEL: [phone]

      DENMARK

      Roland Scandinavia A/S Nordhavnsvej 7, Postbox 880, DK-2100 Copenhagen DENMARK TEL: [phone]

      Roland Scandinavia As, Filial Finland Elannontie 5 FIN-01510 Vantaa, FINLAND TEL: [phone]

      GERMANY

      Roland Elektronische Musikinstrumente GmbH. Oststrasse 96, 22844 Norderstedt, GERMANY TEL: [phone]

      GREECE

      STOLLAS S.A. Music Sound Light 155, New National Road Patras 26442, GREECE TEL: [phone]

      HUNGARY

      Roland East Europe Ltd. Warehouse Area 'DEPO' Pf.83 H-2046 Torokbalint, HUNGARY TEL: [phone]

      IRELAND

      Roland Ireland G2 Calmount Park, Calmount Avenue, Dublin 12 Republic of IRELAND TEL: [phone]

      ITALY

      Roland Italy S. p. A. Viale delle Industrie 8, 20020 Arese, Milano, ITALY TEL: [phone]

      NORWAY

      Roland Scandinavia Avd. Kontor Norge Lilleakerveien 2 Postboks 95 Lilleaker N-0216 Oslo NORWAY TEL: [phone]

      POLAND

      MX MUSIC SP.Z.O.O. UL. Gibraltar 4. PL-03664 Warszawa POLAND TEL: [phone]

      PORTUGAL

      Roland Iberia, S.L. Portugal Office Cais das Pedras, 8/9-1 Dto 4050-465, Porto, PORTUGAL TEL: [phone]

      ROMANIA

      FBS LINES Piata Libertatii 1, 535500 Gheorgheni, ROMANIA TEL: [phone]

      RUSSIA

      MuTek 3-Bogatyrskaya Str. 1.k.l 107 564 Moscow, RUSSIA TEL: [phone]

      SPAIN

      Roland Iberia, S.L. Paseo García Faria, 33-35 08005 Barcelona SPAIN TEL: [phone]

      SWEDEN

      Roland Scandinavia A/S SWEDISH SALES OFFICE Danvik Center 28, 2 tr. S-131 30 Nacka SWEDEN TFL: (0)8 702 00 20

      SWITZERLAND

      Switzerland Roland (Switzerland) AG Landstrasse 5, Postfach, CH-4452 Itingen, SWITZERLAND TEL: [phone]

      UKRAINE

      TIC-TAC Mira Str. 19/108 P.O. Box 180 295400 Munkachevo, UKRAINE TEL: [phone]

      UNITED KINGDOM

      Roland (U.K.) Ltd. Atlantic Close, Swansea Enterprise Park, SWANSEA SA7 9FJ, UNITED KINGDOM TEL: [phone]

      MIDDLE EAST

      BAHRAIN

      Moon Stores No.16, Bab Al Bahrain Avenue, P.O.Box 247, Manama 304, State of BAHRAIN TEL: 211 005 CYPRUS

      Radex Sound Equipment Ltd. 17, Diagorou Street, Nicosia, CYPRUS TEL: [phone]

      IRAN

      MOCO, INC. No.41 Nike St., Dr.Shariyati Ave., Roberoye Cerahe Mirdamad Tehran, IRAN TEL: [phone]

      ISRAEL

      Halilit P. Greenspoon & Sons Ltd. 8 Retzif Ha'aliya Hashnya St. Tel-Aviv-Yafo ISRAEL TEL: [phone]

      JORDAN

      AMMAN Trading Agency 245 Prince Mohammad St., Amman 1118, JORDAN TEL: [phone]

      KUWAIT

      EASA HUSAIN AL-YOUSIFI & SONS CO. Abdullah Salem Street, Safat, KUWAIT TEL: [phone]

      LEBANON

      Chahine S.A.L. Gerge Zeidan St., Chahine Bldg., Achrafieh, P.O.Box: 16- 5857 Beirut, LEBANON TEL: [phone]

      QATAR

      Al Emadi Co. (Badie Studio & Stores) P.O. Box 62, Doha, QATAR TEL: [phone]

      SAUDI ARABIA

      aDawliah Universal Electronics APL Corniche Road, Aldossary Bldg., 1st Floor, Alkhobar, SAUDI ARABIA

      P.O.Box 2154, Alkhobar 31952 SAUDI ARABIA TEL: [phone]

      SYRIA

      Technical Light & Sound Center Rawda, Abdul Qader Jazairi St. Bldg. No. 21, P.O.BOX 13520, Damascus, SYRIA TEL: [phone]

      TURKE

      Ant Muzik Aletleri Ithalat Ve Ihracat Ltd Sti Siraselviler Caddesi Siraselviler Pasaji No:74/20 Taksim - Istanbul, TURKEY TEL: [phone]

      U.A.E.

      Zak Electronics & Musical Instruments Co. L.L.C. Zabeel Road, Al Sherooq Bldg., No. 14, Grand Floor, Dubai, U.A.E. TEL.: [phone]

      NORTH AMERICA

      CANADA

      Roland Canada Music Ltd. (Head Office) 5480 Parkwood Way Richmond B. C., V6V 2M4 CANADA TEL: [phone]

      Roland Canada Music Ltd. (Toronto Office) 170 Admiral Boulevard Mississauga On L5T 2N6 CANADA

      TEL: [phone]

      U.S.A.

      Roland Corporation U.S. 5100 S. Eastern Avenue Los Angeles, CA 90040-2938, U.S.A. TEL: [phone]

      CE

      Für EU-Länder

      Dieses Produkt entspricht den europäischen Verordnungen EMC 89/336/EEC und LVD 73/23/EEC.

      -For the USA

      FEDERAL COMMUNICATIONS COMMISSION RADIO FREQUENCY INTERFERENCE STATEMENT

      This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

      • Reorient or relocate the receiving antenna.
      • Increase the separation between the equipment and receiver.
      • Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
      • Consult the dealer or an experienced radio/TV technician for help.

      This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

      (1) This device may not cause harmful interference, and
      (2) This device must accept any interference received, including interference that may cause undesired operation.

      Unauthorized changes or modification to this system can void the users authority to operate this equipment.

      This equipment requires shielded interface cables in order to meet FCC class B Limit.

      For Canada

      NOTICE

      This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations.

      AVIS

      Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.
