AT-90S - Nicht kategorisiert ROLAND - Kostenlose Bedienungsanleitung

Produkttyp	Digitalorgel (Atelier-Serie)
Model	AT-90S
Marke	Roland

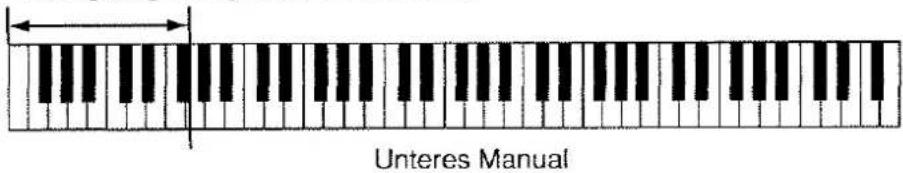

Tastaturen	Oberes Manual: 56 Tasten (C3–G7), Unteres Manual: 76 Tasten (E1–G7), Fußpedal: 25 Tasten (C2–C4)
Polyphonie	256 Stimmen
Anzahl der Klänge	340 Klänge (inkl. Orgel, Symphonic, Orchestral, Solo, Pedal)
Interne Rhythmen	200 Music Styles

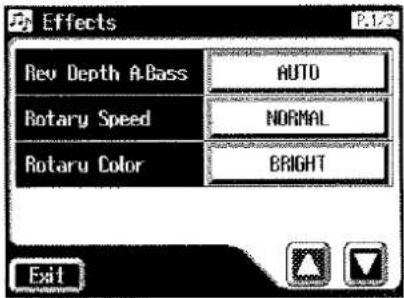

Effekte	Rotary, Chorus, Sustain, Reverb (RSS-Raumhall), Vibrato, Pitch Bend, Glide, Harmony Intelligence
Display	Berührungsempfindliches Farbdisplay (320×240 Pixel)

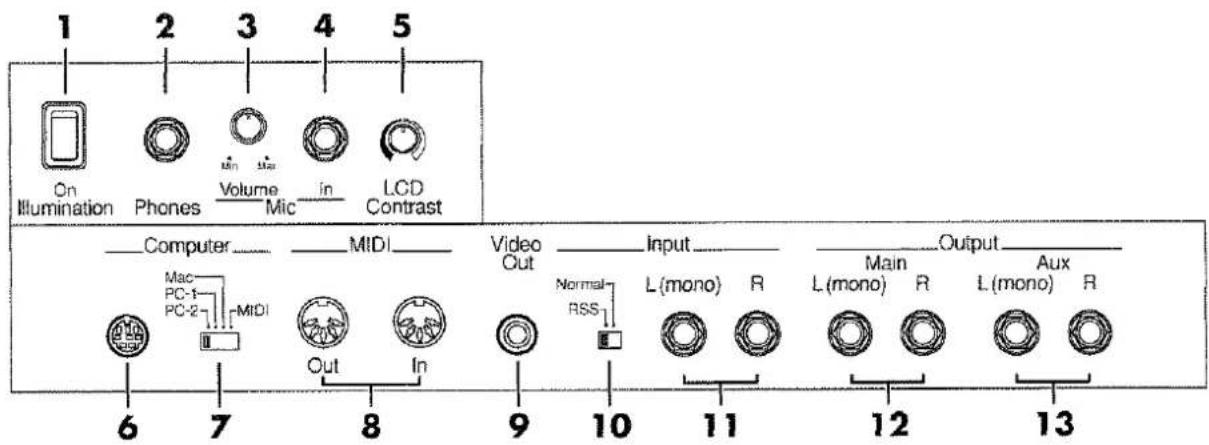

Anschlüsse	MIDI In/Out, Audio Out (L/Mono, R), Audio In, Mikrofon, Kopfhörer, Computer, Aux Out, Video Out
Stromversorgung	AC 117 V, 230 V oder 240 V (je nach Ausführung)
Stromverbrauch	380 W
Abmessungen (Konsole)	1374 (B) × 677 (T) × 1349 (H) mm
Gewicht (gesamt)	ca. 176 kg (mit Pedaleinheit)
Zubehör	Bedienungsanleitung, Diskette (2HD), Music Style-Diskette, World Style Setup-Diskette, Netzkabel, Pedaleinheit

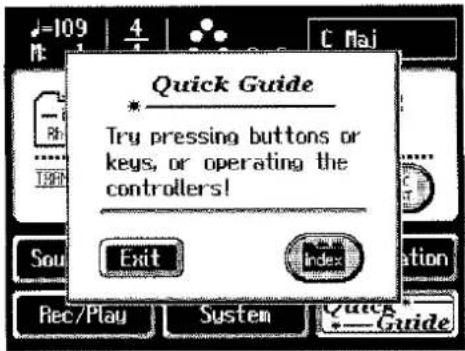

Besonderheiten	Active Expression-Klänge, Vokal-Klänge, Quick Guide, Music Assistant, Registration-Speicher, Composer (7 Spuren), Notenanzeige, Beleuchtung

Häufig gestellte Fragen - AT-90S ROLAND

Wie schalte ich die Orgel ein?

Stellen Sie sicher, dass der Master Volume-Regler auf Minimum steht, und drücken Sie den Power On-Taster. Die Power-Anzeige leuchtet rot.

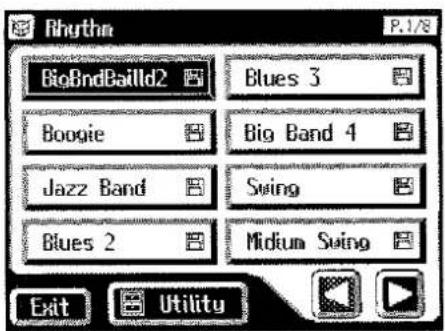

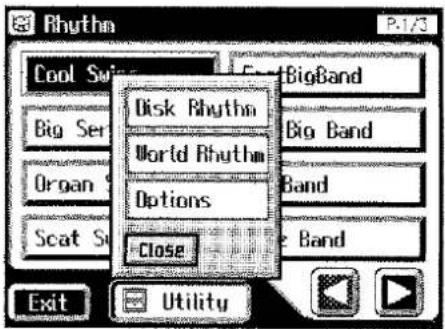

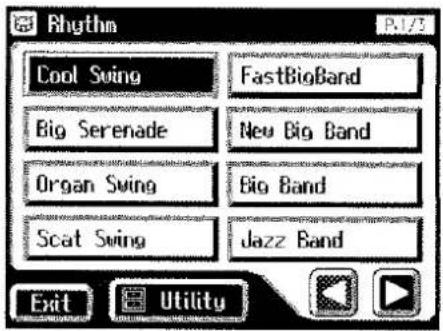

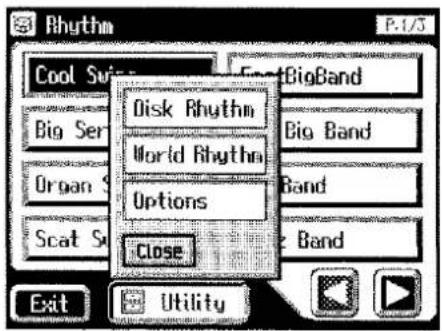

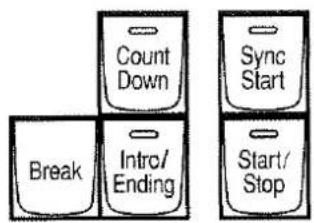

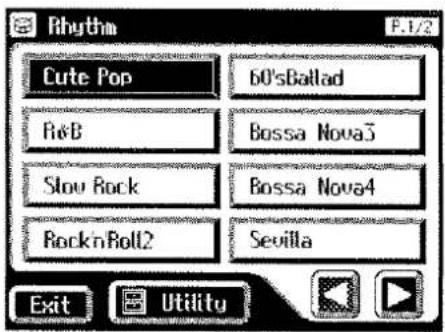

Wie wähle ich einen Rhythmus aus?

Drücken Sie einen der Rhythm-Taster (z. B. Ballroom), blättern Sie im Display mit den Pfeilen, und berühren Sie den gewünschten Rhythmus. Drücken Sie dann erneut den Rhythm-Taster zur Bestätigung.

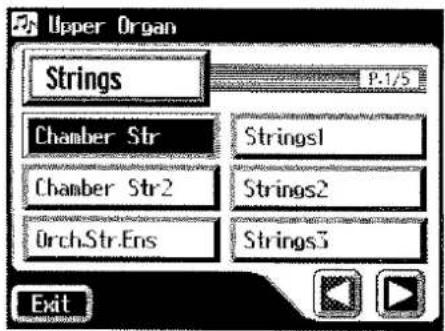

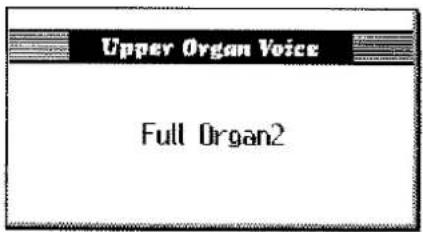

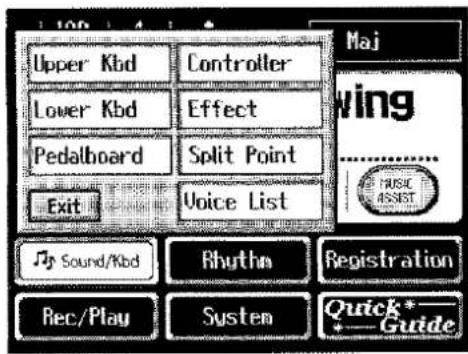

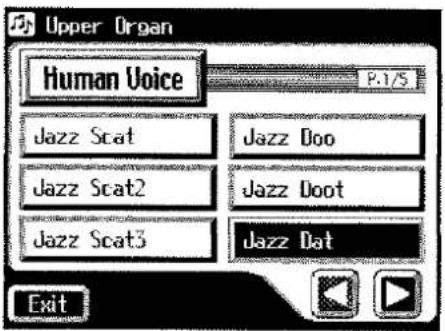

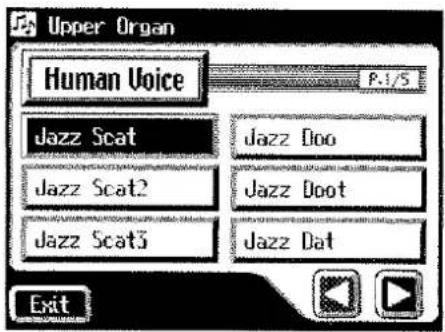

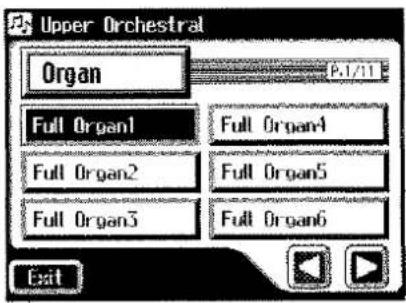

Wie kann ich einen Klang für das obere Manual ändern?

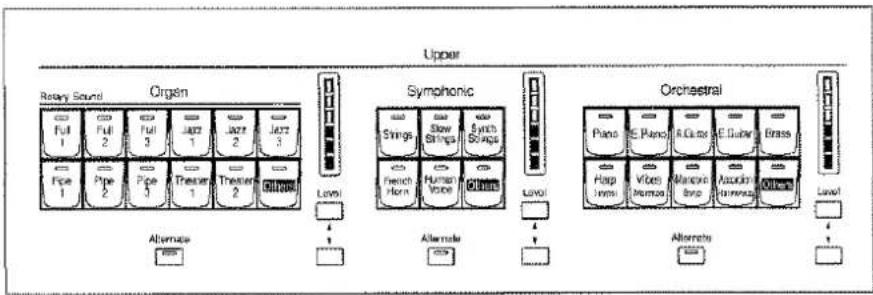

Drücken Sie einen der Voice-Taster (z. B. Upper Organ, Symphonic oder Orchestral). Mit dem Alternate-Taster schalten Sie zwischen den beiden zugewiesenen Klängen um.

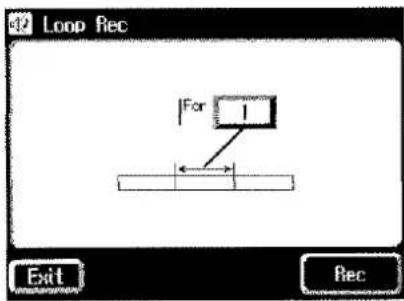

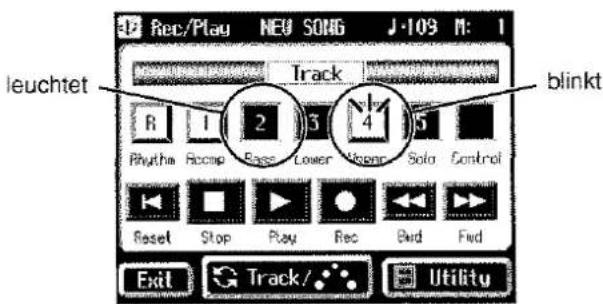

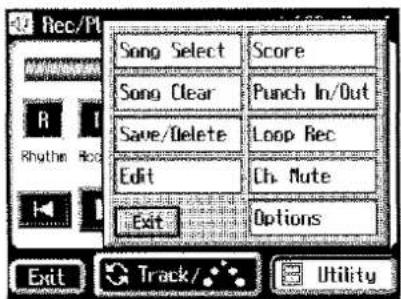

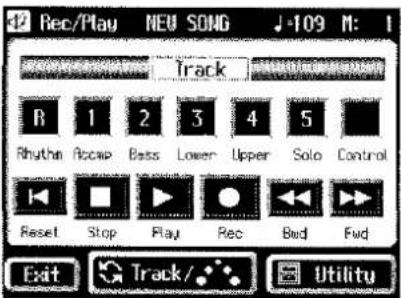

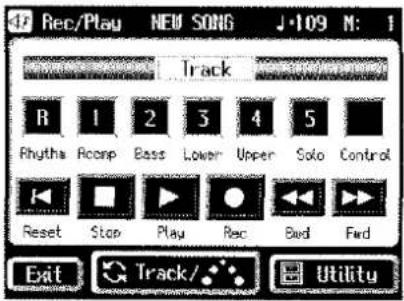

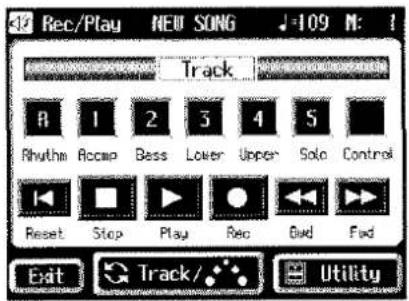

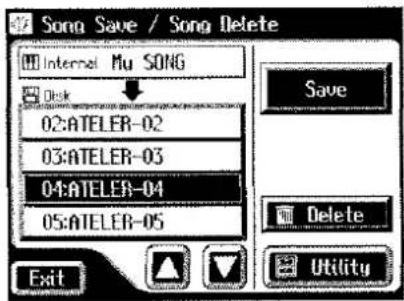

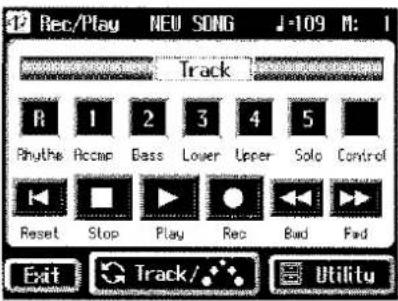

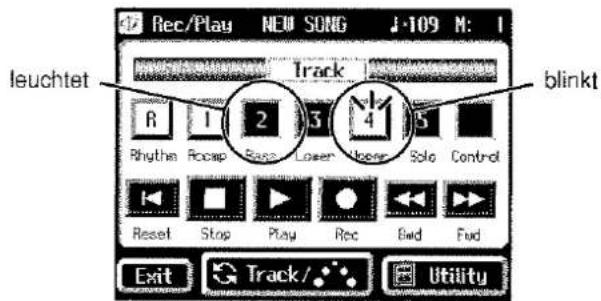

Wie nehme ich ein Song auf?

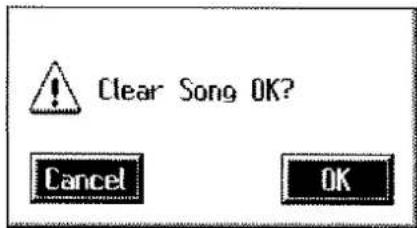

Drücken Sie den Composer-Bereich, dann Rec. Wählen Sie eine Spur, starten Sie die Aufnahme mit Play/Stop. Nach Beenden speichern Sie auf Diskette über Save.

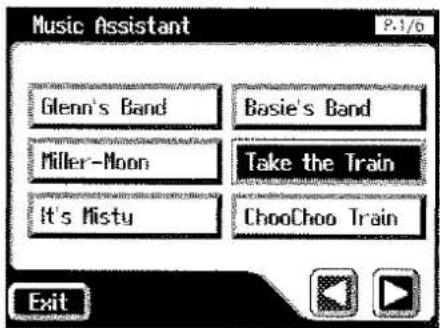

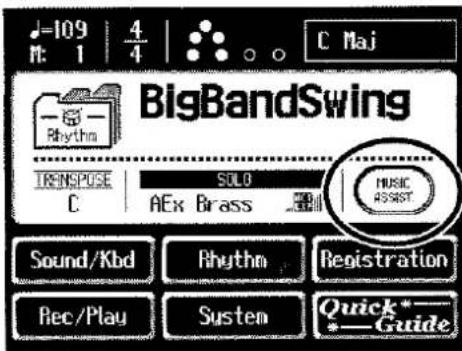

Was ist die Music Assistant-Funktion?

Music Assistant wählt automatisch passende Registrierungen, Rhythmen und Klänge für einen gewünschten Song aus. Berühren Sie im Hauptdisplay den Button Music Assist und wählen Sie den Songtitel.

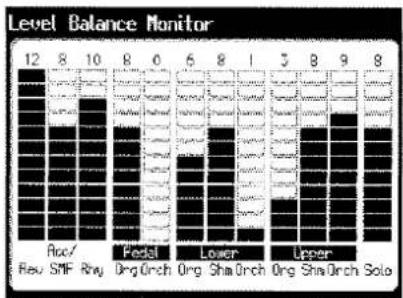

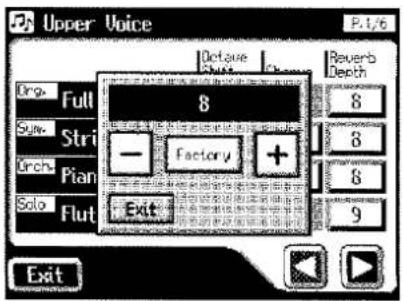

Wie kann ich die Lautstärke der einzelnen Parts einstellen?

Verwenden Sie die Part Balance-Taster (▲/▼) für Upper, Lower, Pedal, Begleitung usw. Der Bereich ist 0–12. Eine Anzeige im Display zeigt die Balance an.

Kann ich ein externes Mikrofon anschließen?

Ja, schließen Sie ein Mikrofon an die Mic In-Buchse an. Regeln Sie die Lautstärke mit dem Mic Volume-Regler. Ein Echo-Effekt ist ebenfalls einstellbar (Seite 172).

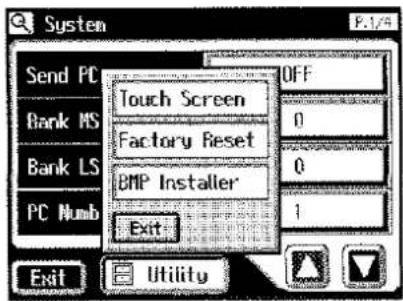

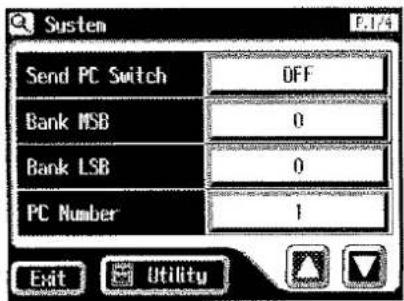

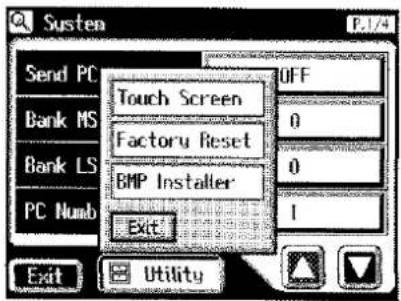

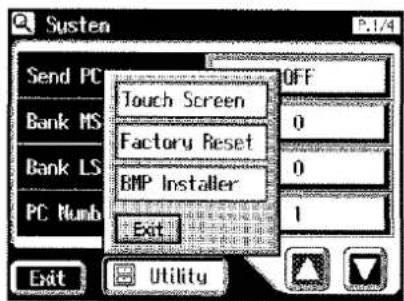

Wie setze ich die Orgel auf die Werkseinstellungen zurück?

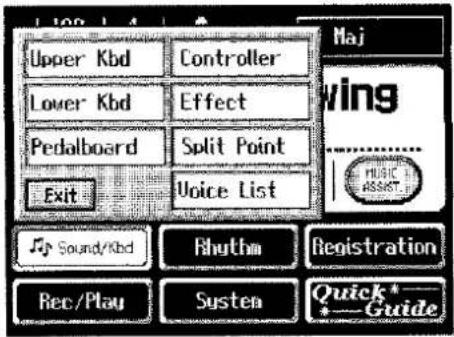

Stellen Sie sicher, dass keine Diskette eingelegt ist. Berühren Sie im Hauptdisplay System, dann Utility und Factory Reset. Bestätigen Sie mit OK. Oder halten Sie beim Einschalten den One Touch Program-Taster gedrückt.

Was bedeuten die Fußlagen-Taster (Footage)?

Die Fußlagen-Taster (16', 5-1/3', 8' usw.) dienen zur Klangformung der Orgelregister. Mit den Footage Type-Tastern wählen Sie zwischen Flute, Pipe und Theater. Aktivieren Sie die Percussion über die [4']- oder [2-2/3']-Taster.

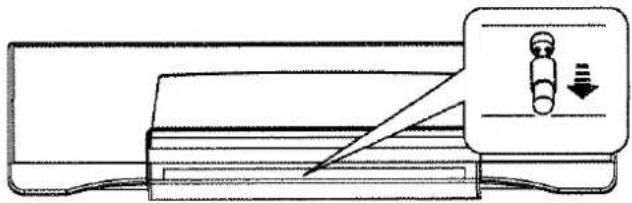

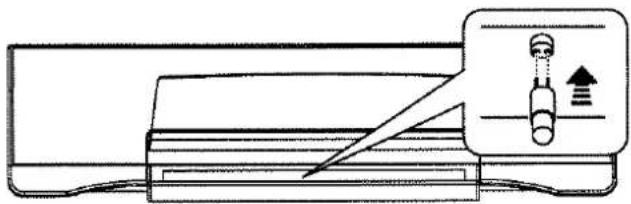

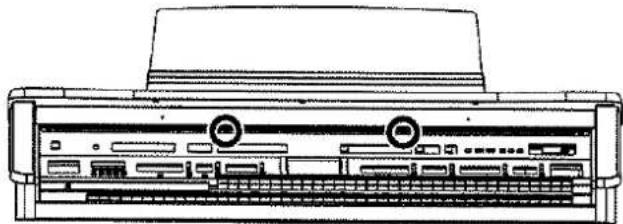

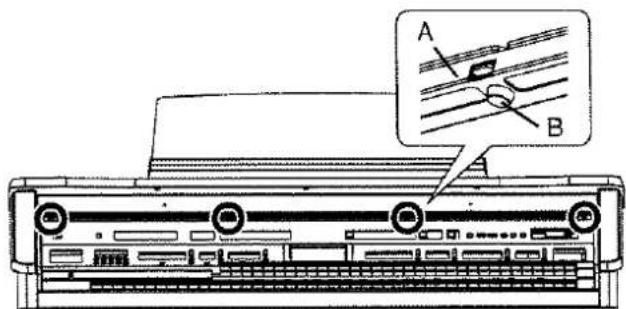

Wie wechsle ich die Glühbirnen der Beleuchtung?

Schalten Sie die Orgel aus und ziehen Sie den Netzstecker. Warten Sie 20 Minuten, bis die Birnen abgekühlt sind. Entfernen Sie die Abdeckungen (Bedienoberfläche, Notenständer oder Fußpedal) mit einem Schraubendreher und ersetzen Sie die Birnen (Typ FB33 oder 1460-011). Achtung: heiße Oberflächen!

BEDIENUNGSANLEITUNG AT-90S ROLAND

Lesen Sie zunächst die Sicherheitshinweise auf den Seiten 2, 3 und 5. Lesen Sie dann diese Anleitung vollständig durch, um einen Überblick über alle Funktionen des Instrumentes zu erhalten. Bewahren Sie die Anleitung an einem sicheren Platz auf und verwenden Sie diese bei Bedarf als Referenz-Handbuch.

Copyright © 2001 ROLAND CORPORATION

Alle Rechte vorbehalten. Nachdruck, auch auszugsweise, bedarf einer ausdrücklichen, schriftlichen

Genehmigung von ROLAND CORPORATION.

VORSICHT: RISIKO EINES ELEKTRISCHEN SCHLAGS. NICHT ÖFFNEN!

UM ELEKTRISCHE SCHLÄGE ZU VERMEIDEN, ÖFFNEN SIE NICHT DAS GEHÄUSE UND BERÜHREN SIE KEINE KOMPONENTEN INNERHALB DES GERÄTES. ZIEHEN SIE IHREN FACHHÄNDLER ZU RATE.

Dieses Zeichen weist darauf hin, daß im Gerät eine hohe Spannung vorliegt, die bei unsachgemäßer Behandlung des Gerätes zu einem elektrischen Schlag führen kann.

Dieses Zeichen weist darauf hin, daß das Gerät nur nach Lesen der zugehörigen technischen Untertagen von qualifiziertem technischen Personal überprüft werden darf.

HINWEISE ZUR VERMEIDUNG VON FEUER, ELEKTRISCHEM SCHLAG ODER VERLETZUNGEN.

WICHTIGE SICHERHEITSHINWEISE GUT AUFBEWAHREN

HINWEIS - Bei Benutzung von elektrischen Geräten sollten immer die folgenden Sicherheits-Instruktionen beachtet werden:

1. Lesen Sie alle Sicherheitshinweise, die das Gerät betreffen.
2. Verwenden Sie das Gerät nie in der Nähe von Wasser - z.B. Badewanne, Pool o.ä. Auch feuchte Umgebungen (z.B. Keller) sollten vermieden werden.
3. Das Gerät sollte nur auf einem vom Hersteller empfohlenen Ständer aufgestellt werden.
4. Eine zu hohe Lautstärke kann zu Hörschäden führen. Achten Sie darauf, die Lautstärke in einem erträglichen Bereich zu halten. Sobald Sie eine Beeinträchtigung Ihres Gehörs vermuten, suchen Sie sofort einen Facharzt auf.
5. Das Gerät sollte so aufgestellt werden, daß, die interne Ventilation nicht beeinträchtigt wird bzw. die Luftschlitze nicht verdeckt sind.
6. Das Gerät sollte nie in der Nähe von Objekten aufgestellt werden, die Hitze abstrahlen, z.B. Heizkörper. Auch die direkte Einstrahlung von Sonnenlicht sollte vermieden werden.
7. Das Gerät sollte nur mit dem vom Hersteller empfohlnen Netzteil betrieben werden.

8. Wenn das Gerät längere Zeit nicht betrieben wird, sollte der Netzstecker aus der Steckdose gezogen werden.

9. Achten Sie darauf, daß keine Flüssigkeiten auf und in das Gehäuse gelangen. Vermeiden Sie ebenfalls, daß kleine Gegenstände durch die vorhandenen Öffnungen in das Innere des Gehäuses fallen.

10. Das Gerät sollte von einem qualifizierten Techniker überprüft werden, wenn:
    A. das Netzkabel oder der Netzstecker beschädigt ist
    B. Gegenstände oder Flüssigkeiten in das Innere des Gehäuses gelangt sind
    C. das Gerät Regen ausgesetzt war
    D. das Gerät nicht normal funktioniert oder ein zum Normalzustand verändertes Verhalten aufweist
    E. das Gerät fallengelassen wurde oder das Gehäuse beschädigt ist.
11. Versuchen Sie nicht, daß Gerät selbst zu überprüfen bzw. zu reparieren. Überlassen Sie dieses ausschließlich qualifiziertem technischen Personal.

-For the USA

Hinweise zur Vermeidung von Feuer, elektrischen Schlägen oder Verletzungen von Personen

Über die Warnung- und Vorsicht-Hinweise

⚠️WARNUNG	Diese Warnungen sollen den Anwender auf die Gefahren hinweisen, die bei unsachgemäßem Gebrauch des Gerätes bestehen.
⚠️VORSICHT	Dieses Zeichen wird verwendet, um den Anwender auf das Risiko von Verletzungen oder Materialschäden hinzuweisen, die bei unsachgemäßem Gebrauch des Gerätes entstehen können.* Die o.g. Faktoren beziehen sich sowohl auf häusliches Inventar als auch auf Haustiere.

Über die Symbole

	Das △ Symbol macht den Anwender auf wichtige Hinweise und Warnungen aufmerksam. Das im Dreick befindliche Zeichen gibt eine genaue Definition der Bedeutung (Beispiel: das Zeichen links weist auf allgemeine Gefahren hin).
	Das ⚙ Symbol weist auf Dinge hin, die zu unterlassen sind. Das Symbol im Kreis definiert dieses Verbot näher (Beispiel: das Zeichen links besagt, daß das Gerät nicht geöffnet bzw. auseinandergenommen werden darf).
	Das ● Symbol weist auf Dinge hin, die zu tun sind. Das Symbol im Kreis definiert diese Aktion näher (Beispiel: das Zeichen links besagt, daß der Netzstecker des Gerätes aus der Steckdose zu ziehen ist).

BEACHTEN SIE AUCH DIESE HINWEISE

⚠️ WARNING

- Lesen Sie sorgfältig die folgenden Hinweise sowie die Bedienungsanleitung, ehe Sie das Gerät benutzen.

Für AT-60S

- Das Gerät darf nicht geöffnet oder in irgendeiner Weise verändert werden.

Für AT-90S/80S

- Das Gerät darf nicht geöffnet oder in irgendeiner Weise verändert werden. Ausnahme: Sie werden in der Anleitung ausdrücklich darauf hingewiesen (siehe p. 214).

- Nehmen Sie keine eigenen Reparaturversuche vor. Überlassen Sie dieses einem qualifizierten Techniker.

• Vermeiden Sie Umgebungen mit:

• extrem Temperaturen (z.B. direkte Sonneneintrahlung, direkte Nähe zu einem Heizkörper)
• zur hoher Luftfeuchtigkeit
• Regen
  • starker Staubentwicklung
• starker Vibration.

- Sorgen Sie dafür, daß das Gerät auf einer ebenen, stabilen Unterlage aufgestellt wird, auf der es nicht wackeln kann.

! WARNING

- Achten Sie immer auf einen korrekte Stromversorgung.

- Vermeiden Sie Beschädigungen des Netzkabels. Knicken Sie es nicht, treten Sie nicht darauf und stellen Sie keine schweren Gegenstände auf das Kabel.

- Dieses Gerät kann hohe Lautstärkepegel erzeugen. Falls Sie eine Beeinträchtigung Ihres Gehörs feststellen, suchen Sie sofort einen Gehör- spezialisten auf.

- Achten Sie darauf, dass keine Gegenstände bzw. Flüssigkeit in das Gehäuse gelangen.

- In Haushalten mit Kindern sollte ein Erwachsener solange für Aufsicht sorgen, bis das betreffende Kind das Gerät unter Beachtung aller Sicherheitsvorschriften zu bedienen weiß.

- Bewahren Sie das Gerät vor heftigen Stößen und lassen Sie es nicht fallen.

!WARNUNG

- Vermeiden Sie es, das Gerät mit vielen anderen Geräten zusammen an derselben Steckdose zu betreiben. Ganz besonders vorsichtig sollten Sie bei der Verwendung von Verlängerungen mit Mehrfachsteckdosen sein: der Gesamtverbrauch aller an sie angeschlossenen Geräte darf niemals die in Watt oder Ampère angegebene zulässige Höchstbelastung überschreiten!

- Bevor Sie das Gerät im Ausland benutzen, sollten Sie Ihren Roland-Vertragspartner zu Rate ziehen.

Für AT-90S/80S

- Schalten Sie das Gerät aus, und trennen Sie es von der Stromversorgung, bevor Sie die Glühbirnen der internen Beleuchtung eindrehen bzw. austauschen (p. 214).

VORSICHT

- Achten Sie darauf, dass das Gerät ausreichend belüftet wird.

- Ziehen Sie nie am Kabel, sondern fassen Sie beim Aus- und Einstöpseln des Netzkabels immer nur den Stecker.

- Achten Sie darauf, daß die Kabel nicht durcheinandergeraten. Verlegen Sie die Kabel außerdem so, dass Kinder nicht an sie herankommen.

- Stellen Sie sich nicht auf das Gerät, und belasten Sie es auch nicht mit schweren Gegenständen.

- Fassen Sie das Netzkabel niemals mit nassen Händen an.

- Bevor Sie das Gerät bewegen, sollten Sie nicht nur das Netzkabel vom Gerät trennen, sondern auch alle zu externen Geräten führenden Kabel. Das Instrument sollte von mindestens zwei Personen transportiert werden. Stellen Sie außerdem sicher, dass

• der Ständer fest mit dem Instrument verbunden ist und sich die Schrauben nicht gelöst haben
  • das Netzkabel abgetrennt ist
  • alle anderen Kabel abgetrennt sind
  • der Tastaturdeckel geschlossen ist
  • der Notenständer eingeklappt ist.

⚠ VORSICHT

- Wenn Sie das Gerät reinigen wollen, schalten Sie es vorher aus und trennen es vom Netzkabel.

- Verwenden Sie nur für das Instrument vorgesehene Glühbirnen. Entfernen Sie nur die inder Anleitung angegebenen Schrauben (p. 214).

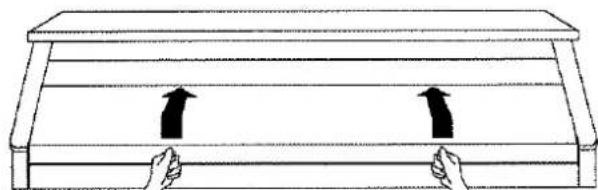

- Wenn Sie den Tastaturdeckel öffnen bzw. schließen, achten Sie darauf, sich nicht die Hand zu verletzen. Kinder sollten den Tastaturdeckel nicht selbständig öffnen oder schließen.

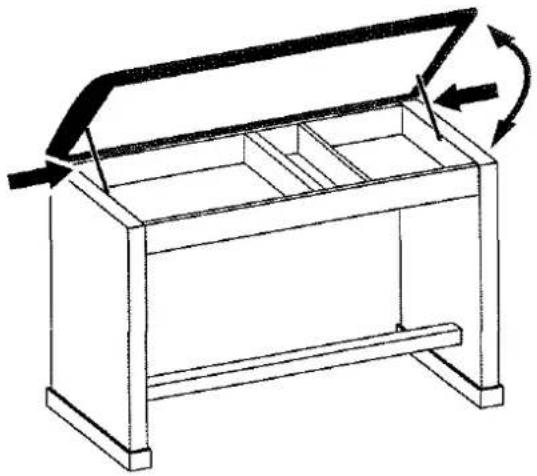

- Beachten Sie für die Sitzbank die folgenden Hinweise:

• Stellen Sie sich nicht auf die Sitzbank.
- Auf der Sitzbank sollte immer nur eine Person sitzen.
• Die Füße der Sitzbank müssen immer fest montiert sein. Wenn sich die Schrauben lockern, ziehen Sie diese wieder fest.
- Wenn Sie den Deckel der Sitzbank öffnen bzw. schließen, achten Sie darauf, sich nicht die Hand zu verletzen.

Für AT-90S/80S

- Wenn Sie Schrauben lösen bzw. Glühbirnen auswechseln, bewahren Sie diese Gegenstände immer ausserhalb der Reichweite von Kindern auf, um Unfällen wie z.B. das Verschlucken kleiner Gegenstände vorzubeugen.

Wichtige Hinweise

Stromversorgung

• Verwenden Sie keine Stromkreise, durch die auch Geräte gespeist werden, die störende Geräusche erzeugen (z.B. Motoren oder Lichtsysteme).
• Schalten Sie alle beteiligten Geräte aus, bevor Sie neue Kabelverbindungen vornehmen, um eventuellen Beschädigungen oder Fehlfunktionen vorzubeugen.

Positionierung

• Die Positionierung in der Nähe von großen Verstärkern kann Brummgeräusche zur Folge haben. Vergrößern Sie in diesem Fall den Abstand zwischen Instrument und Verstärker.
• Stellen Sie dieses Gerät nicht in der direkten Nähe von Fernsehern oder Radiogeräten auf, da ansonsten deren Empfang beeinträchtigt werden kann.

• Beachten Sie die folgenden Punkte bezüglich der Verwendung des Disketten-Laufwerkes:

• Stellen Sie das Gerät nicht in der Nähe von starken Magnetfeldern auf (z.B. direkt neben einem Lautsprecher).

• Stellen Sie das Instrument auf eine, gerade, feste Oberfläche.

• Bewegen Sie das Instrument nicht, während das Laufwerk arbeitet.

• Setzen Sie das Gerät keinen Temperaturextremen aus, z.B. durch direkte Sonneneinstrahlung, Aufstellung direkt neben einem Heizkörper oder direkte Bestrahlung durch eine starke Lichtquelle. In diesem Fall kann die Oberfläche abfärben bzw. das Gehäuse verformt werden.

• Setzen Sie das Gerät keiner Feuchtigkeit aus, z.B. Regen.
• Legen bzw. stellen Sie keine Gegenstände auf die Orgel, welche die Oberfläche beschädigen können.
• Stellen Sie keine Vasen auf das Instrument. Vermeiden Sie, daß die Gehäuseoberfläche mit Sprays oder Parfüm in Kontakt kommt. Wischen Sie Flüssigkeiten sofort mit einem weichem Tuch auf.
• Legen Sie keine Gegenstände auf der Oberfläche ab, z.B. einen Schlüsselbund.
• Bekleben Sie das Instrument nicht mit Aufklebern. Dadurch kann die Gehäuseoberfläche beschädigt werden.

Reinigung

• Verwenden Sie ein trockenes Tuch, welches bei Bedarf mit Wasser leicht angefeuchtet werden darf. Sie können auch ein mildes, neutrales Reinigungs-mittel benutzen. Wischen Sie die Oberfläche danach wieder trocken.
• Verwenden Sie kein Benzin, Verdünner, Alkohol o.ä., da ansonsten die Oberfläche abfärben bzw. das Gehäuse verformt werden kann.

Reparaturen und Datensicherung

- Bei einer Überprüfung bzw. Reparatur ist es meistens notwendig, daß das Gerät initialisiert wird. Dabei gehen alle Daten im User-Bereich verloren. Bevor Sie das Gerät zur Überprüfung geben, speichern Sie alle gewünschten User-Daten auf einer oder mehreren Disketten. Roland übernimmt keine Haftung für Datenverluste.

Zusätzliche Hinweise

• Es kann vorkommen, daß durch eine Fehlbedienung oder eine Fehlfunktion die Daten im User-Speicher gelöscht werden. Um jedes Risiko zu vermeiden, sichern Sie Ihre Daten regelmäßig auf einer Diskette. Roland übernimmt keine Haftung für jegliche Art von Datenverlusten.
• Sichern Sie die Daten auf mehrere Disketten. Roland übernimmt keine Haftung für Datenverluste, die sich aufgrund von beschädigten Disketten ergeben können.
• Behandeln Sie die Bedienelemente des Instrumentes mit der notwendigen Sorgfalt.
• Drücken bzw. schlagen Sie nicht auf das Display.
• Wenn Sie Kabelverbindungen trennen, fassen Sie das Kabel immer am Stecker, und ziehen Sie nie am Kabel selbst. Dadurch beugen Sie Beschädigungen der Kabel vor.
• Während des Betriebes strahlt das Instrument Wärme ab. Dieses ist normal.
• Spielen Sie das Instrument immer mit einer angemessenen Lautstärke. Verwenden Sie bei Bedarf einen Kopfhörer.
• Wenn Sie das Instrument transportieren möchten, verwenden Sie die Originalverpackung inkl. aller Stützvorrichtungen oder ein gleichwertiges Tour-Hardcase.
• Klappen Sie den Notenständer nicht zu weit nach vorne, wenn Sie die Metallstützen aus- bzw. wieder einklappen möchten.
• Verwenden Sie nur Audiokabel ohne eingebauten Widerstand. Bei der Benutzung von Kabeln mit integriertem Widerstand wird die Lautstärke deutlich herabgesetzt.

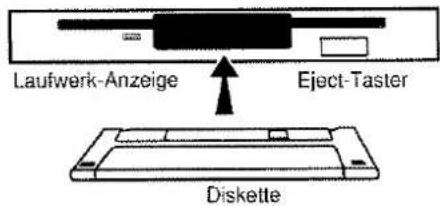

Verwendung von Disketten Behandlung des Disketten-Laufwerks

• Stellen Sie das Gerät auf eine gerade Oberfläche, so dass das Disketten-Laufwerk möglichst nicht angewinkelt ist.
• Vermeiden Sie Umgebungen mit zu hoher Luftfeuchtigkeit (z.B. durch Kondensierung). Diese kann die Funktion des Laufwerks beeinträchtigen und sowohl das Laufwerk als auch die Diskette beschädigen. Wenn das Instrument transportiert wurde, warten Sie mit dem Einschalten, bis dieses die normale Raumtemperatur erreicht hat.
• Schieben Sie die Diskette langsam in das Laufwerk, bis diese einrastet. Um die Diskette wieder auswerfen zu lassen, drücken Sie den EJECT-Taster. Wenden Sie keine Gewalt an.
• Nehmen Sie die Diskette nie aus dem Laufwerk, solange dieses noch arbeitet (die Laufwerk-Anzeige leuchtet hell). Ansonsten können das Laufwerk und die Diskette beschädigt werden.
• Nehmen Sie die Diskette immer aus dem Laufwerk, bevor Sie das Instrument ein- bzw. ausschalten.
• Wenn Sie die Diskette einschieben, achten Sie darauf, daß sich diese nicht verkantet.
• Achten Sie darauf, daß keine Gegenstände oder Flüssigkeit in das Laufwerk gelangen.

Behandlung der Disketten

- Disketten besitzen eine magnetische Scheibe, auf der die Daten gespeichert werden. Beachten Sie die folgenden Hinweise:

• Berühren Sie nicht die Magnetscheibe der Diskette.
  • Vermeiden Sie staubige Umgebungen.
• Setzen Sie Disketten keinen extremen Temperaturen aus (empfohlener Arbeitsbereich: 10—50°C bzw. 50—122°F).
• Bewahren Sie Disketten nicht in der Nähe von Magnetfeldern auf (z.B. Lautsprecher, Endstufen usw.).

- Disketten besitzen einen Schreibschutzschalter, der immer auf der Position "PROTECT" gesetzt sein soll. Nur für den Fall der Speicherung oder Überschreiben einer Datei muss dieser Schalter auf die Position "WRITE" gesetzt werden.

Write Protect- Schalter
Write

(Daten können gespeichert bzw. gelöscht werden)

Protect
(Daten können nicht gespeichert und nicht gelöscht werden)

• Achten Sie darauf, dass sich das Label der Diskette nicht löst, da sich die Diskette ansonsten nur schwer aus dem Laufwerk auswerfen lässt.
• Bewahren Sie Disketten in dafür vorgesehene Diskettenboxen auf. Alle wichtigen Daten sollten zusätzlich auf einer weiteren Diskette als Sicherheitskopie gespeichert werden. Roland übernimmt keine Haftung für Datenverluste von Disketten.
• Wenn Sie eine Diskette der AT-90S/80S/60S in das Laufwerk eines Fremdgerätes stecken, sollte vorher der "Protect"-Schalter immer auf die Position PROTECT gesetzt werden, weil ansonsten die Datenstruktur der Diskette vom Fremdgerät verändert wird und die Diskette danach nicht mehr von der Orgel gelesen werden kann. (Ausnahmen bilden lediglich die Roland-Instrumente der Serien HP-G, MT, KR, Atelier und PR-300).

* GS (GS) ist ein eingetragenes Warenzeichen der Roland Corporation.
* Microsoft und MS-DOS sind eingetragene Warenzeichen der International Business Machines Corporation.
* Apple und Macintosh sind eingetragene Warenzeichen von Apple Computer, Inc.
* IBM und IBM PC sind eingetragene Warenzeichen der International Business Machines Corporation.
Alle anderen Produktbezeichnungen sind Warenzeichen bzw. eingetragene Warenzeichen der jeweiligen Hersteller.

Eigenschaften

Grundsätzliche Eigenschaften der ATELIER-Serie

Große Anzahl von Orgel-Klängen

Die Orgeln der AT-viele Orgelklänge, z.B. Jazz-Orgel, Theater-Orgel, Pfeifenorgel usw..

Einfache und übersichtliche Bedienung

Die Bedienoberfläche ist sehr einfach zu übersehen, so dass Sie nach Einschalten sofort beginnen können, das Instrument zu spielen. Die Bedientaster sind bei allen Orgeln angeordnet wie bei einer klassischen Orgel. Dieses erleichtert Ihnen den Umgang mit dem Instrument, wenn Sie das Orgelmodell innerhalb der AT-S-Serie wechseln.

Große Anzahl von Instrumenten-Klängen

Die Orgeln besitzten außer vielen Orgel-Klängen auch weitere Instrumenten-Klänge wie z.B. Strings, Piano oder Brass.

Spieldynamik eines Pianos auf dem unteren Manual

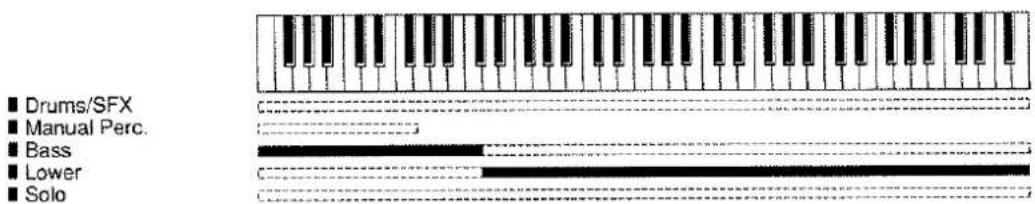

Das untere Manual besitzt die Spieldynamik eines Pianos, so dass Sie die Klavierklänge mit authentischer Expressivität spielen können. Auch eine Halbpedal-Funktion und die Möglichkeit der Anpassung der eigenen Spieldynamik sind vorhanden.

Alle Orgelmodelle besitzen sehr realistische Flügel-Klänge.

Daten-Kompatibilität zu anderen ATELIER-Orgeln

Die Datenstruktur der ATELIER-Serie ist untereinander kompatibel, so dass Sie die Spieldaten bzw. Registrierungen vorheriger Atelier-Orgeln sofort mit den neuen Atelier-Orgeln unverändert übernehmen können.

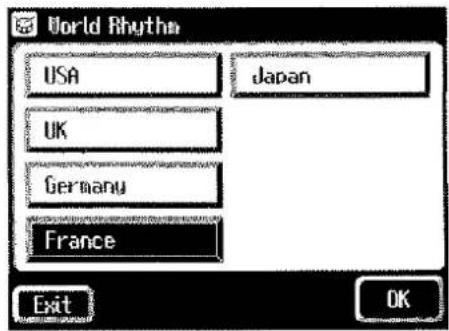

Music Styles aus aller Welt

Die Orgeln besitzen verschiedene Music Styles aus aller Welt (Rhythmus und Begleitung) und decken damit das komplette Spektrum der internationel beliebtesten Rhythmen ab.

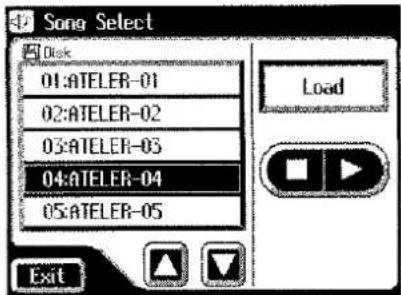

SMF-Musikdaten von Diskette ladbar

Sie können SMF-Musikdaten in den internen Composer laden und z.B. zu einer Song-Begleitung eine Solomelodie spielen.

Weitere Eigenschaften

RSS-Raumhall mit 3D-Effektsimulation und Surround-ähnlichem Effekt

Die AT-90S/80S besitzt einen AUX OUT-Ausgang für einen RSS Ambience-Effekt, so dass Sie die Klänge der Orgel mit einem hochqualitativen RSS-Raumhall genießen können. Zusätzlich besitzt die AT-90S/80S eingebaute Lautsprecher im Bereich der Bedienoberfläche.

Neu entwickelter V-Arranger mit professionellen Rhythmusklängen und einer sehr realistischen Begleitautomatik

Die Rhythmen und die Begleitautomatik sind so realistisch programmiert, dass sie eine echte Alternative zu einer Begleitband darstellen.

Neu programmierte "Active Expression"-Klänge

Bei Bewegen des Expression-Pedals wird nicht nur die Lautstärke eines Klangs verändert, sondern auch die Klangfarbe. Bei einigen Sounds werden bei Bewegen des Expression-Pedals zusätzliche Klänge hinzugefügt.

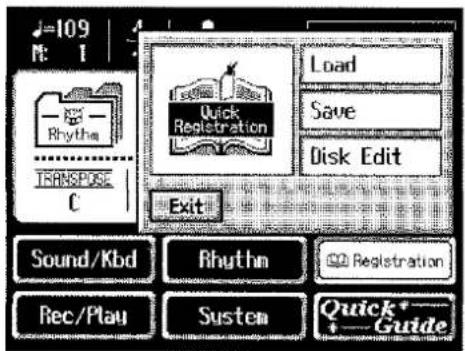

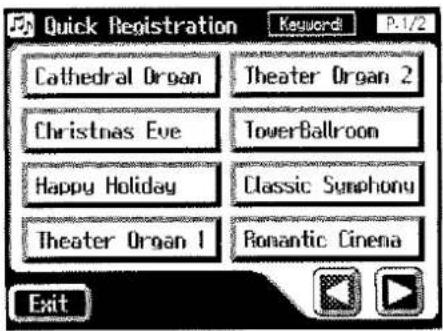

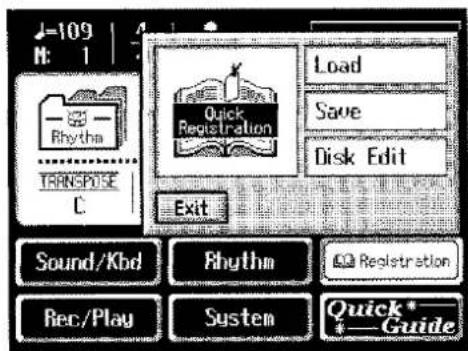

Neue Funktionen wie "Music Assistant" und "Quick Registration"

Der "Music Assistant" wählt automatisch passende Rhythmen und Klänge aus. "Quick Registration" ermöglicht die Eingabe von Schlüsselbegriffen, um direkten Zugriff auf Registrierungen von berühmten Orgel-Virtuosen wie z.B. Hector Olivera zu haben.

Integrierte Vokal-Klänge und Vokal-Phrasen

Zusätzlich zu den Orgelklängen besitzt die ATELIER-S Serie Vokal-Klänge wie z.B. "Jazz Scat" und Vokal-Phrasen wie z.B. "Amen".

Harmony Intelligence-Funktion

Die Harmony Intelligence-Funktion erzeugt im für den Klang des oberen Manuals automatisch eine zweite Stimme auf Grundlage des im unteren Manual gespielten Akkordes.

Styles von Diskette ladbar

Dem Rhythm [Disk]-Taster sind ab Werk bereits verschiedene Rhythmen zugeordnet, Sie können diese aber auch durch Rhythmen einer Diskette ersetzen. Wenn Sie die Orgel ausschalten, bleiben die von der Diskette geladenen Rhythmen im internen Speicher erhalten.

Unteres Manual mit 76 Tasten

Das untere Manual besitzt 76 anschlagdynamische Tasten und ist in bis zu vier getrennte Tastaturzonen aufteilbar. Damit können Sie z.B. die Solostimme, den Pedalbass-Klang und Percussion-Instrumente gleichzeitig auf dem unteren Manual spielen.

Nach Aktivieren der Drums/SFX-Funktion können Sie auf dem gesamten unteren Manual Schlagzeug- und Soundeffekt-Klänge spielen.

Neu entwickelte digitale Zugriegel

Die ATELIER-Orgeln besitzen eine "Digital-Zugriegel"-Funktion, mit denen Sie im Display verschiedene Klangfarben durch Verändern der Zugriegel-Positionen einstellen können.

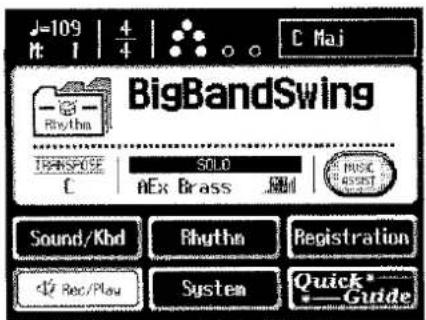

Notendarstellung im LCD-Display

Das große LCD-Display ermöglicht die Darstellung der Noten von selbst eingespielten Daten oder von Spieldaten, die von einer Diskette geladen wurden. Damit ist es sehr einfach und bequem, zu einem Song zu spielen bzw. die Notendarstellung der Songpassage zu prüfen, die Sie selber eingespielt haben.

Video-Ausgang für Songtexte (AT-90S/80S)

Sie können an die AT-90S/80S ein Fernseh-Gerät mit Videoeingang anschließen, um die Songtexte eines SMF-Songs auf dem Bildschirm abzubilden.

Inhaltsverzeichnis

SICHERHEITSHINWEISE ....3

Wichtige Hinweise 5

Eigenschaften 7

Inhaltsverzeichnis....9

Die Bedienoberfläche 14

Vorbereitungen 18

Anbauen der Pedal-Einheit (AT-90S) 18

Öffnen und Schließen des Tastaturdeckels....18

Der Notenständer 18

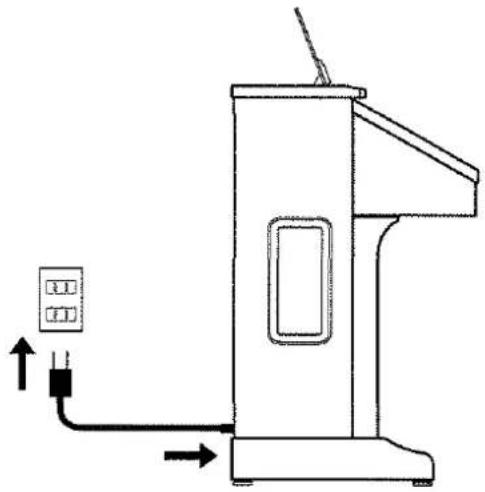

Anschließen des Netzkabels 19

Ein- und Ausschalten....19

Einschalten 19

Ausschalten....19

Anschließen eines Kopfhörers....20

Anschließen eines Mikrofons....20

Einschalten der Beleuchtung (AT-90S/80S) 21

Die Sitzbank 22

Abrufen der Werksvoreinstellungen....22

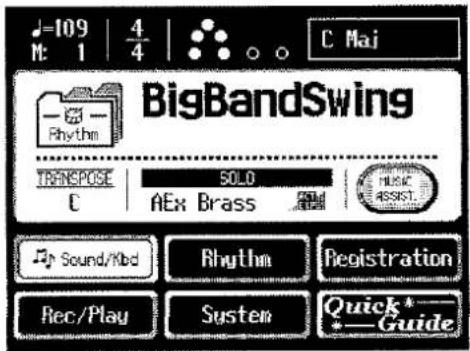

Das Display....24

Die verschiedenen Display-Anzeigen 24

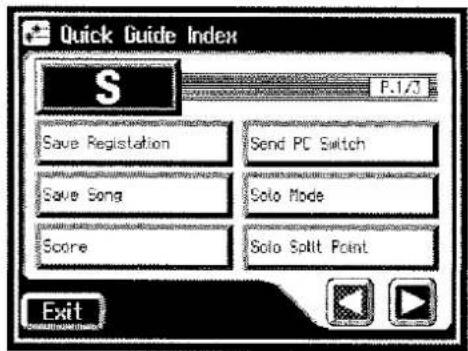

Die Quick Guide-Funktion 27

Die Music Assistant-Funktion....30

Kapitel 1 Spielen der Klänge....32

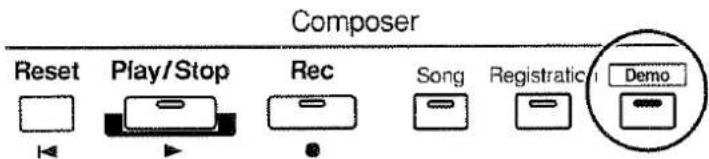

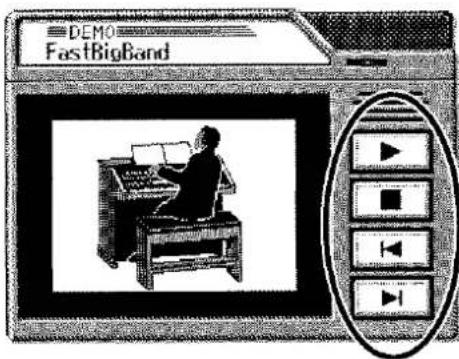

Abspielen der Demo Songs 32

Auswahl der Klänge 34

Die Begriffe "Klänge" und "Parts" 34

Die Funktionen der Upper/Lower/Pedal Bass-Taster 36

Auswahl der Upper- und Lower-Klänge 37

Auswahl eines Klangs für den Pedal Bass 38

Auswahl des Solo-Klangs 39

Auswahl eines Klangs über den [Others]-Taster 40

Spielen eines Vokal-Klangs 42

Spielen eines Active Expression-Klangs 44

Die Fußlagen-Taster (Footage - AT-90S) 45

Einstellen der Lautstärke-Balance 48

Oktavieren der Klänge (Octave Shift) 50

Spielen der Schlagzeug-Klänge und Soundeffekte auf dem unteren Manual (Drums/SFX) .....52

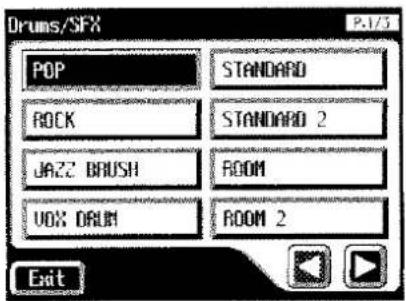

Wechseln des Drums/SFX Sets 53

Spielen der Schlagzeug-Klänge zusammen mit dem Lower-Klang und einer Vokal-Phrase

(Manual Percussion) 54

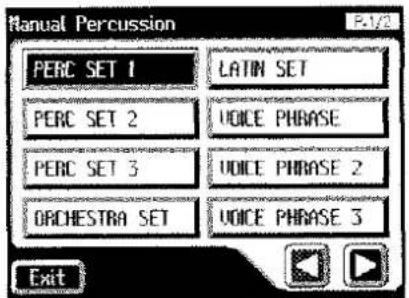

Auswahl des Manual Percussion-Sets 55

Halten der auf dem unteren Manual gespielten Noten (Lower Hold) 56

Kapitel 2 Die Rhythmen....57

Auswahl eines Rhythmus 57

Spielen der Rhythmen 58

Starten des Rhythmus über einen Taster 58

Starten des Rhythmus durch Spielen einer Note auf dem unteren Manual oder dem

Fußpedal (Sync Start) 59

Stoppen des Rhythmus 60

Verändern des Rhythmus-Tempos 60

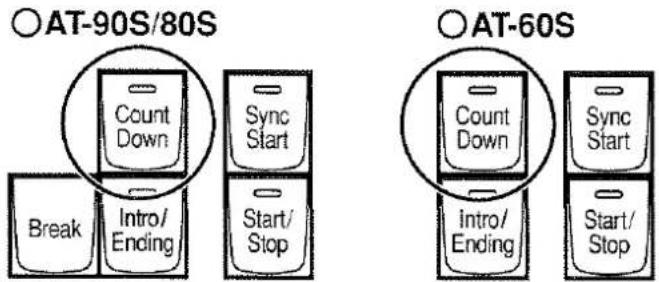

Hinzufügen eines Vorzählers am Ende des Intros 61

Spielen des Rhythmus zusammen mit der Automatischen Begleitung 61

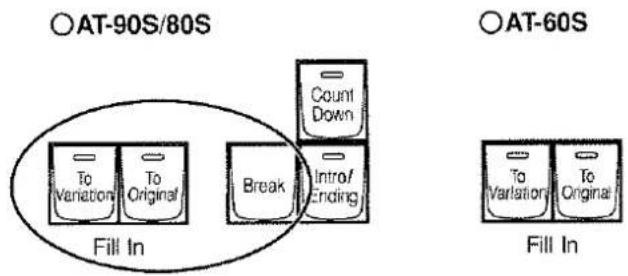

Variieren des Rhythmus oder der Automatische Begleitung 62

Verändern des Arrangement der Begleitung (Style Orchestrator) 62

Spielen von Akkorden mit einfachem Fingersatz 63

Die Leading Bass-Funktion 64

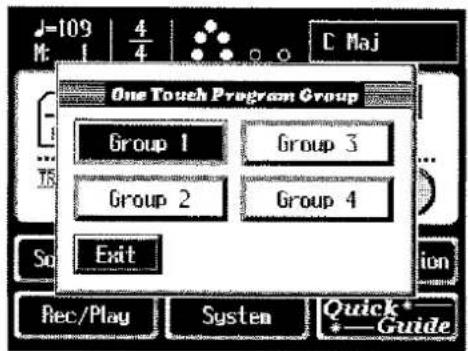

Einschalten der Begleitautomatik (One Touch Program) 66

Spielen bzw. Laden eines Rhythmus/Music Styles von einer Diskette 68

Einlegen und Auswerfen einer Diskette 68

Spielen eines Styles einer Music Style-Diskette 69

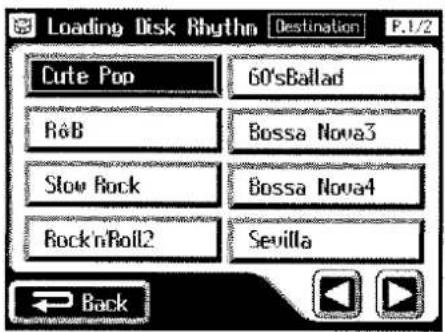

Laden von Disketten-Rhythmen in den internen Speicher 70

Zurücksetzen der [Disk]-Styles auf die Werksvoreinstellungen 72

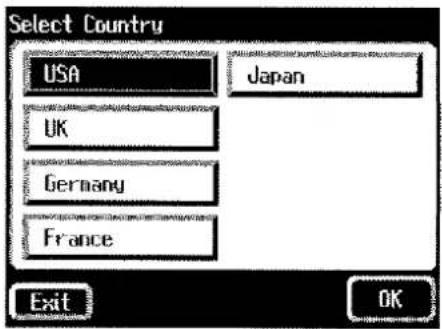

Laden der Rhythmen der World Style Setup Disk in den internen Speicher 73

Zurücksetzen des [World]-Tasters auf die Werksvoreinstellungen ....75

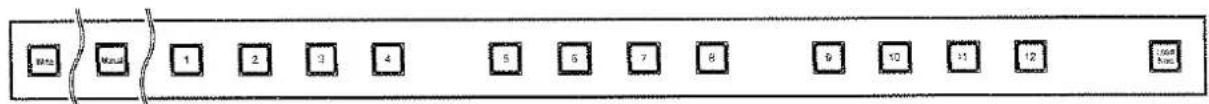

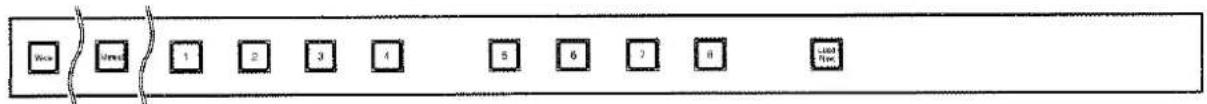

Kapitel 3 Die Registrations-Taster ....76

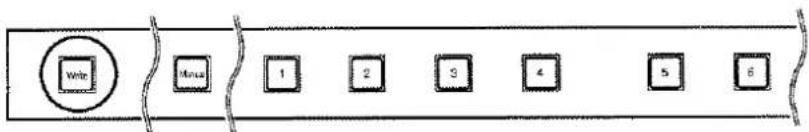

Speichern einer Registrierung 76

Abrufen einer Registrierung 77

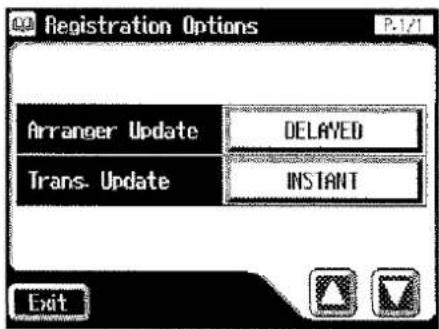

Abrufen einer Registrierung mit der Einstellung DELAYED 77

Abrufen einer Registrierung mit der Einstellung INSTANT 77

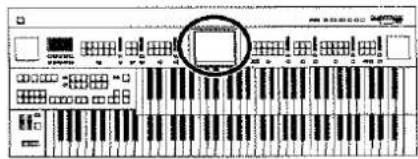

Sofortiges Abrufen einer Registrierung mit Einstellungen für Rhythmus und

Begleitung 77

Automatische Sicherung bei Verändern der Einstellungen 79

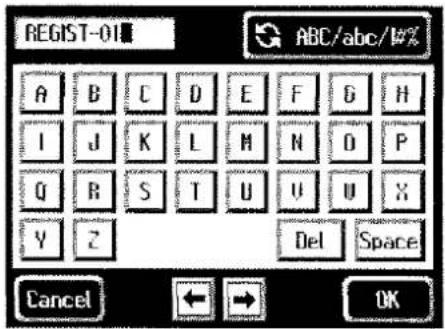

Benennen eines Registration-Sets 80

Formatieren einer Diskette 82

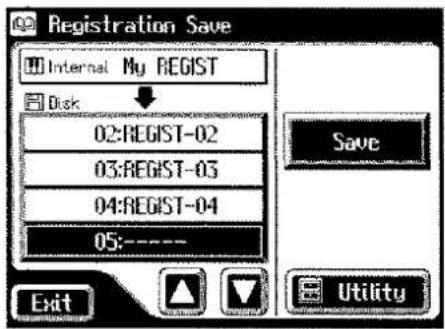

Speichern von Registration-Sets auf eine Diskette 84

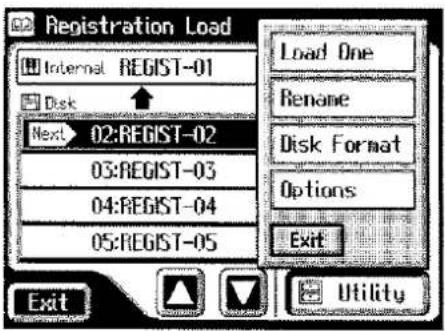

Laden von Registrierungen 87

Laden eines Registration-Sets 87

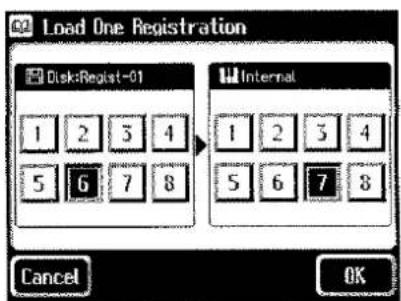

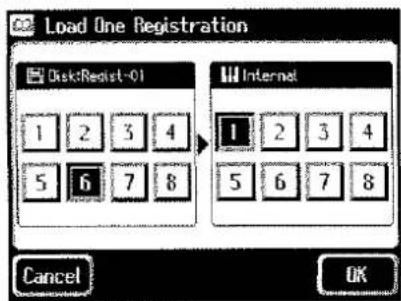

Laden einer einzelnen Registrierung 89

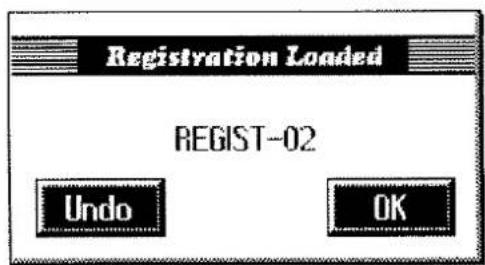

Laden des auf der Diskette nachfolgend gespeicherten Registration-Sets (Load Next) ...92

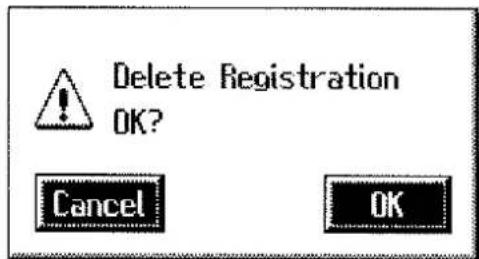

Löschen eines Registration-Sets auf der Diskette 94

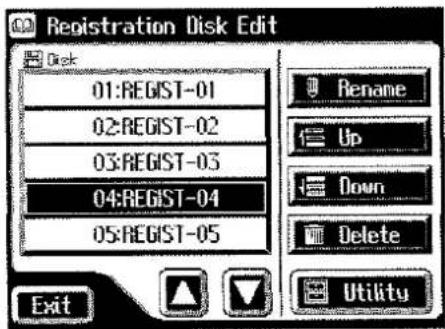

Verändern der Reihenfolge der Registration-Sets auf der Diskette 96

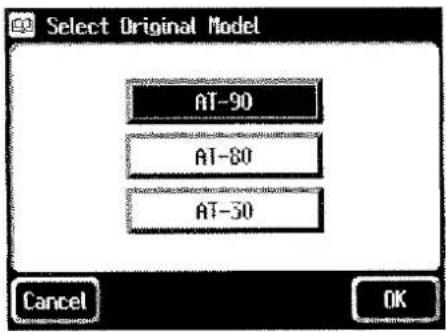

Die Verwendung von Registrierungen vorheriger Roland Atelier-Orgeln 97

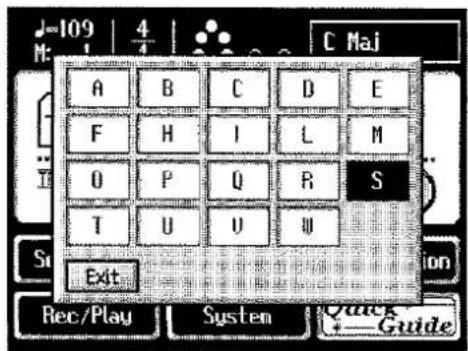

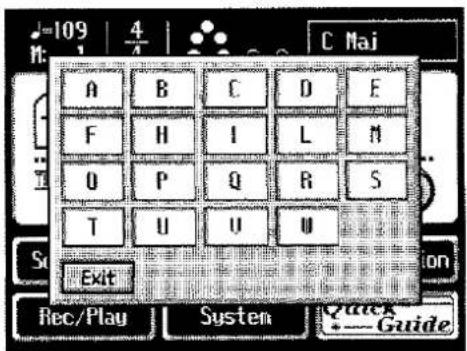

Auswahl einer Registrierung über einen Schlüsselbegriff 100

Kapitel 4 Die Spiel-Funktionen ....102

Transponieren in eine andere Tonart (Key Transpose) 102

Einstellen der Lautstärke mit dem Expression Pedal 103

Halten des Klangs (Damper Pedal) 103

Pitch Bend- und Vibrato-Effekte 104

Einstellen der Klangfarbe 104

Die Fußschalter 105

Kapitel 5 Verschiedene Spieleffekte ....106

Hinzufügen einer Harmonie zur Melodiestimme bei der AT-90S (Harmony Intelligence) ..... 106

Der Harmony Intelligence [Others]-Taster (AT-90S) 107

Hinzufügen einer Harmonie zur Melodiestimme bei der AT-80S/60S

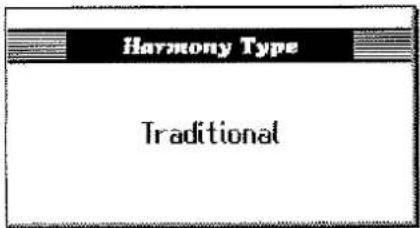

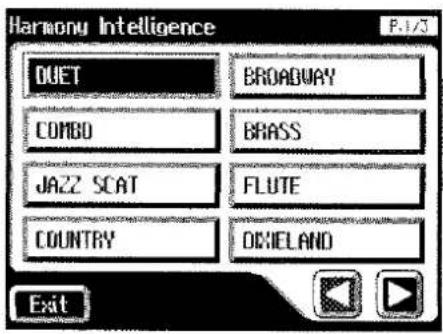

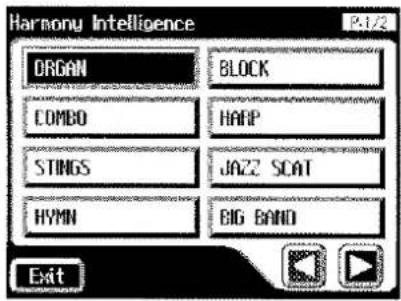

Auswahl des Harmony Intelligence-Typs 109

Der Rotary-Effekt 111

Der Chorus-Effekt 112

Der Sustain-Effekt 113

Der Reverb-Effekt 114

Verändern des Reverb-Typs....115

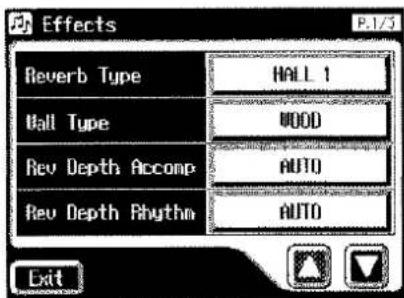

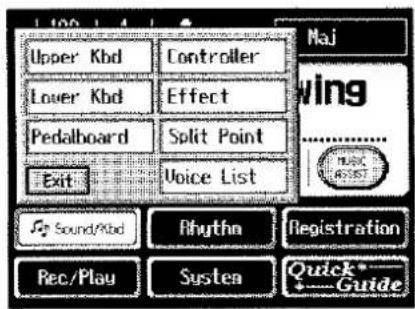

Verändern der Eigenschaften der Hall-Reflectionen....116

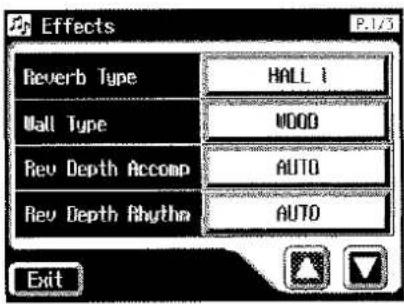

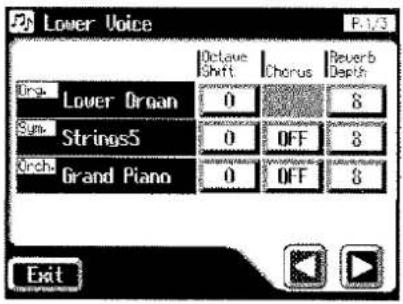

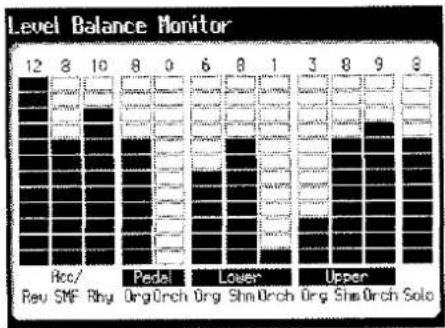

Einstellen der Hall-Lautstärke 117

Rotary Speed 119

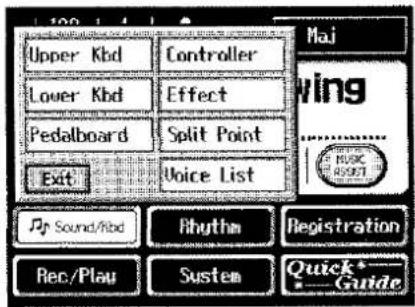

Rotary Color 120

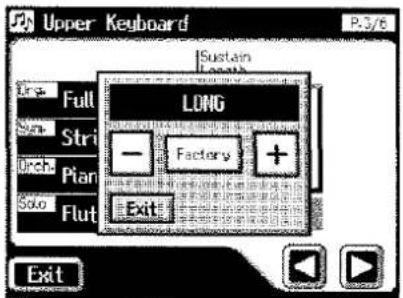

Verändern der Sustain-Länge 121

Kapitel 6 Spielen des unteren Manuals ....122

Das Spielen des unteren Manuals 122

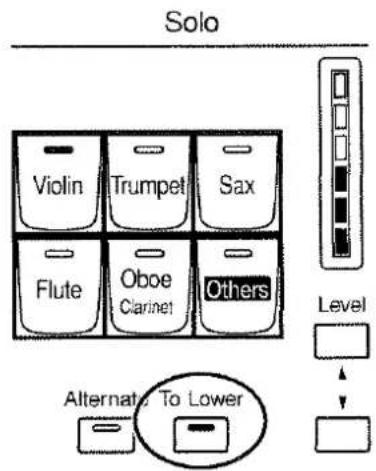

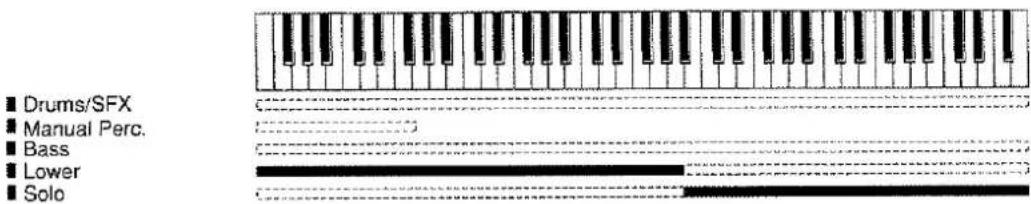

Spielen des Solo-Klangs auf dem unteren Manual (Solo [To Lower]-Taster) 124

Spielen des Bass-Klangs über das untere Manual ([Bass Split]-Taster) 125

Spielen des Bass-Klangs mit dem Grundton eines Akkorde ([To Lower]-Taster) 126

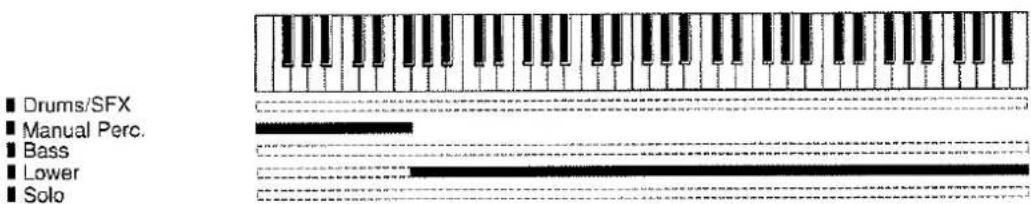

Verändern des Splitpunktes....127

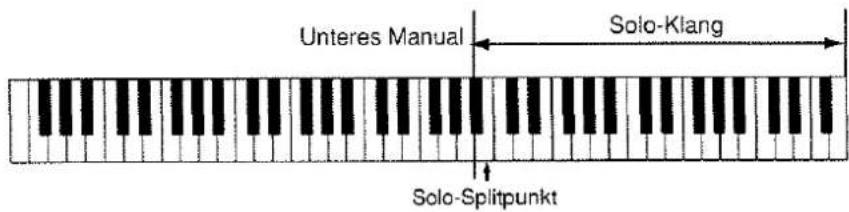

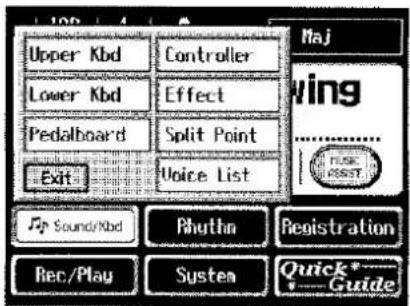

Solo-Splitpunkt....127

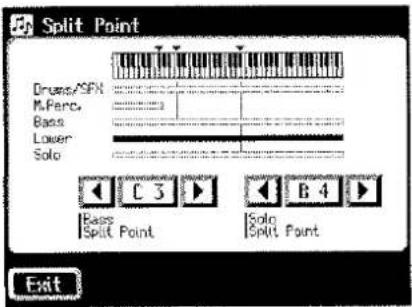

Bass-Splitpunkt....128

Kapitel 7 Aufnahme und Wiedergabe ....129

Vorbereitungen....129

Was ist ein Track-Taster? 129

Aufrufen der Track-Taster....130

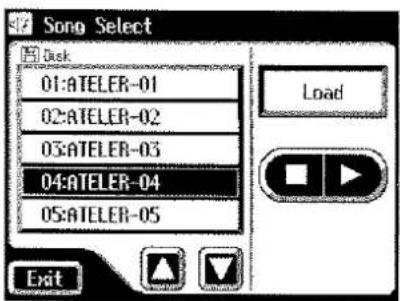

Abspielen der Songdaten direkt von einer Diskette 130

Die Aufnahme....132

Abspielen eines Songs 133

Stummschalten einer Spur (Track Mute)....134

Spur-Zuweisung bei Abspielen von kommerziellen SMF-Songdaten....134

Aufnahme der einzelnen Parts nacheinander 135

Neu-Aufnahme einer Passage 136

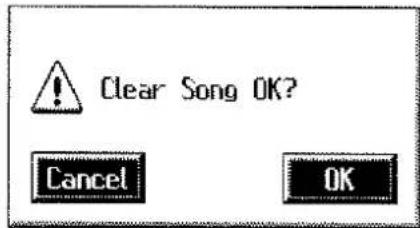

Löschen der Spieldaten (Song Clear)....137

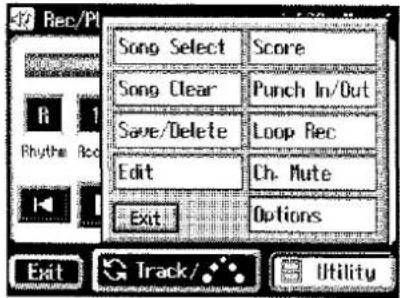

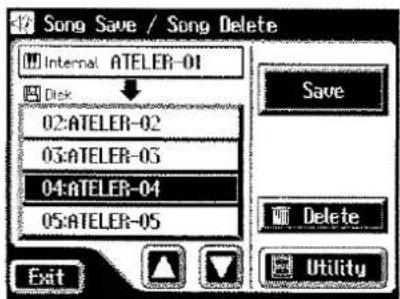

Umbenennen des Songs (Rename) 137

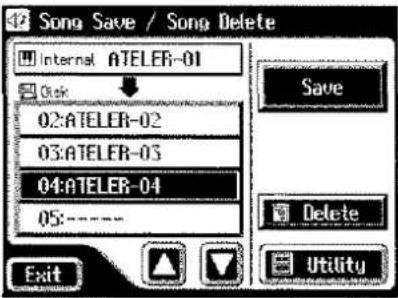

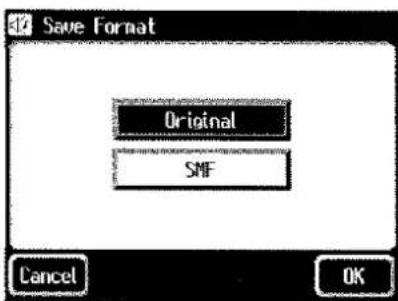

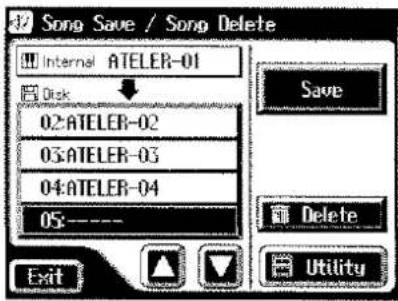

Speichern von Songs auf einer Diskette....139

Laden von Spieldaten in den internen Speicher 140

Laden eines SMF-Songs und Hinzufügen eigener Spieldaten innerhalb dieses Songs....141

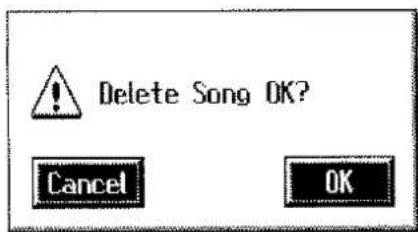

Löschen von Daten einer Diskette 142

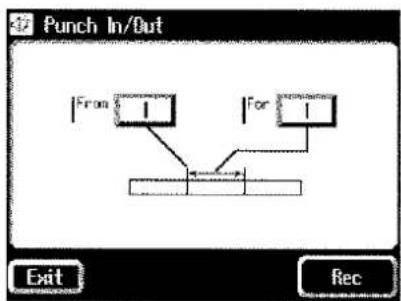

Neu-Aufnahme eines Songabschnitts (Punch-In) 143

Wiederholte Aufnahme der Rhythmus-Spur (Loop Recording)....144

Der Vorzähler....145

Anwahl der Notenanzeige 145

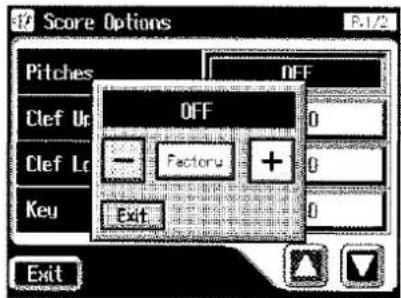

Verändern der Noten-Darstellung 146

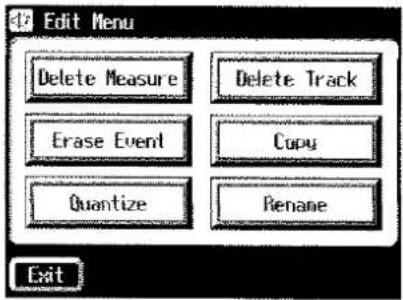

Kapitel 8 Editieren der Spieldaten....149

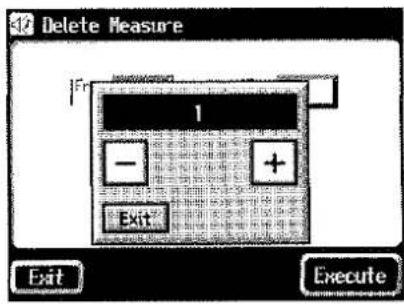

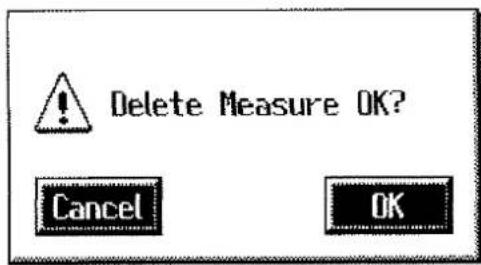

Löschen eines Taktes (Delete Measure) 149

Löschen einer kompletten Spur (Delete Track)....150

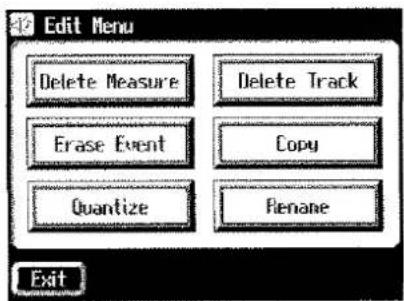

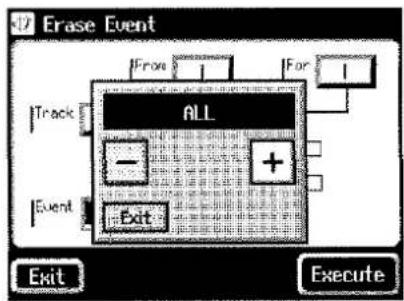

Entfernen von Daten (Erase Event)....152

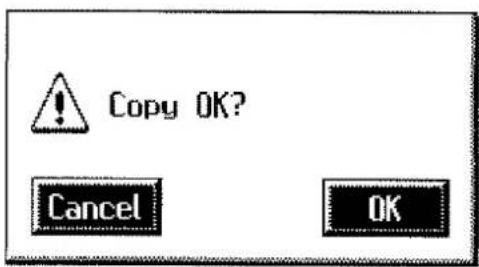

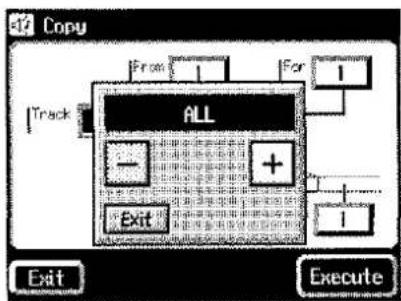

Kopieren von Daten (Copy)....154

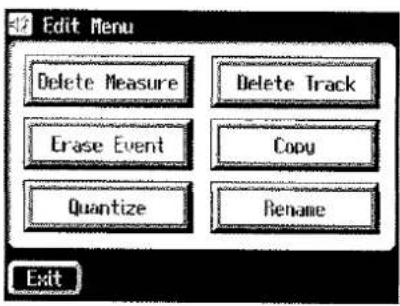

Korrigieren der Noten-Positionen (Quantize) 155

Kapitel 9 Weitere Einstellungen ....157

Einstellungen für das Instrument 157

Spielweise des Pedal-Klangs 158

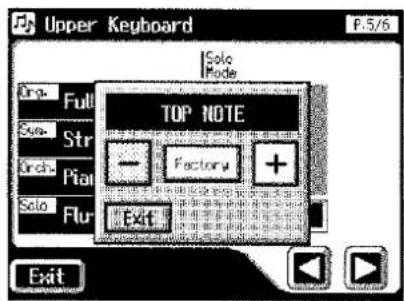

Spielweise des Solo-Klangs....159

Gleichzeitiges Spielen des Solo- und Lower-Klangs....159

Einstellungen für Ihre Spielweise 160

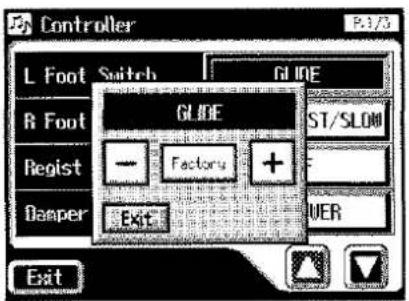

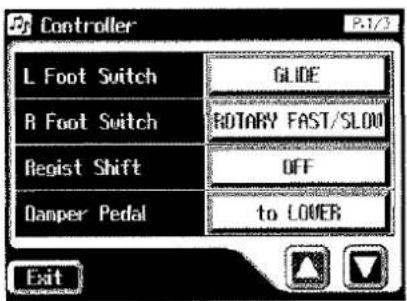

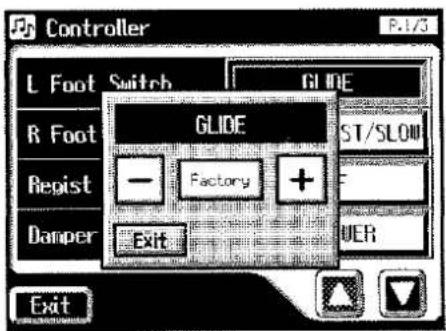

Einstellen der Funktionen der Fußschalter 160

Umschalten der Registrierungen mit dem Fußschalter....161

Zuweisung des Haltepedals....161

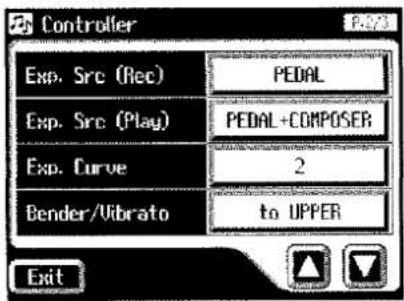

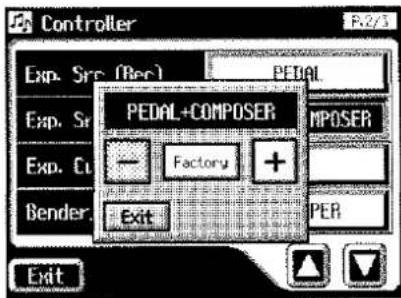

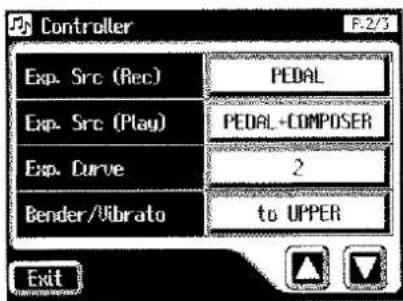

Die Funktion des Expression Pedals 162

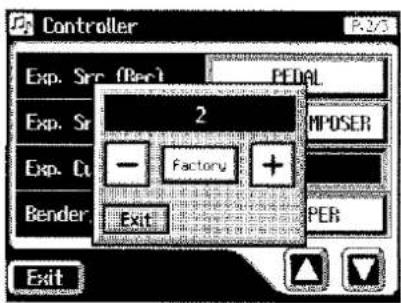

Wirkungsweise des Expression Pedals....163

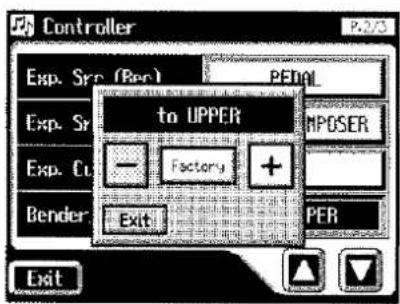

Bestimmen der Bereiche, für die der Pitch Bend/Vibrato-Effekt wirkt....163

Verändern der Bandbreite des Pitch Bend-Effektes....164

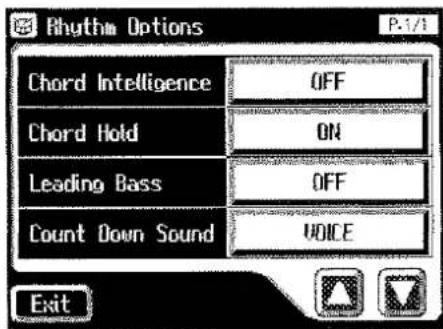

Rhythmus-Einstellungen....164

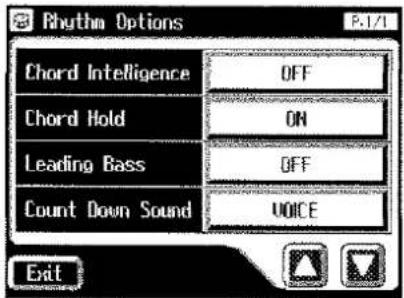

Ein- und Ausschalten der Chord Intelligence-Funktion 164

Die Leading Bass-Funktion....165

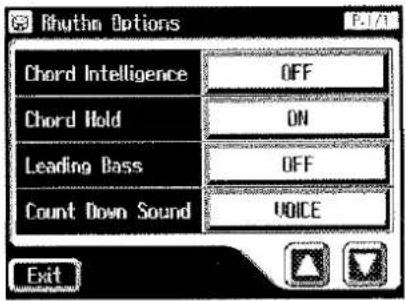

Der Vorzähler-Klang 166

Registrier-Einstellungen....166

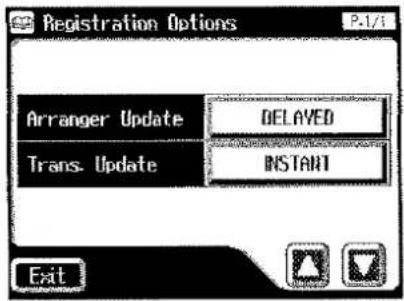

Abrufen der Rhythmus- und Arranger-Einstellungen....166

Bestimmen der Methode, mit der die Transponierung abgerufen wird ....167

Einstellungen für den Composer 167

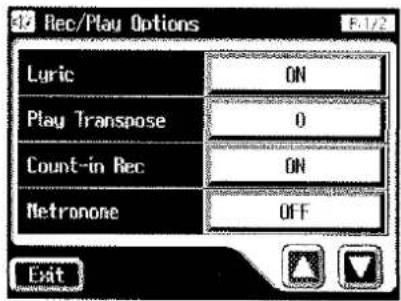

Ein- und Ausschalten der Text-Anzeige (Lyrics) 167

Verändern der Tonart des Song-Playbacks (Playback Transpose)....168

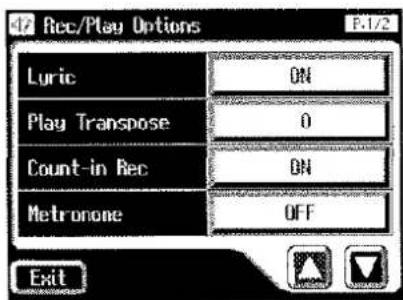

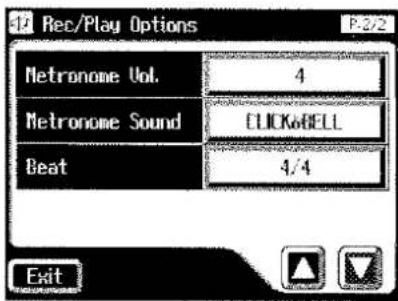

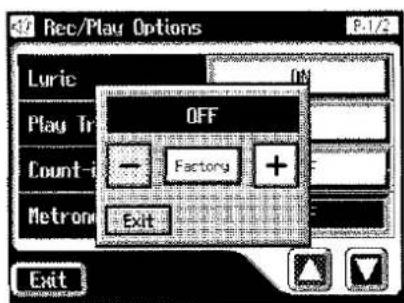

Verändern der Metronom-Einstellung 168

Einstellen der Metronom-Lautstärke 169

Verändern des Metronom-Klangs 169

Einstellen der Taktart 170

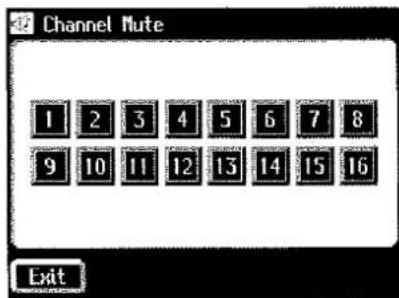

Stummschalten einzelner Kanäle....170

Weitere Einstellungen....171

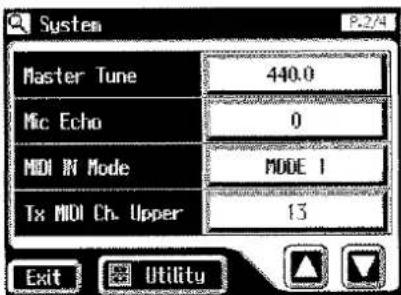

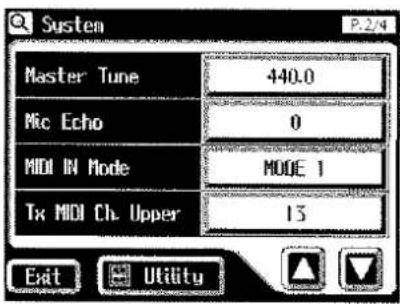

Einstellen der Standard-Tonhöhe (Master Tune)....171

Die Mic Echo-Lautstärke....172

Senden von Programm-Nummern....172

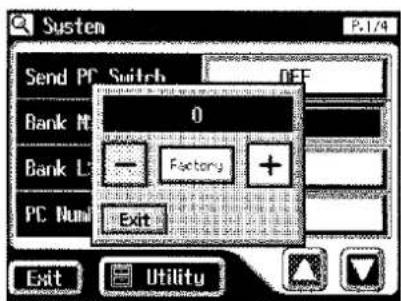

Einstellen der Programm-Nummer....173

Der MIDI IN Mode 173

Einstellen der MIDI-Sendekanäle 174

Kalibrieren des Displays 175

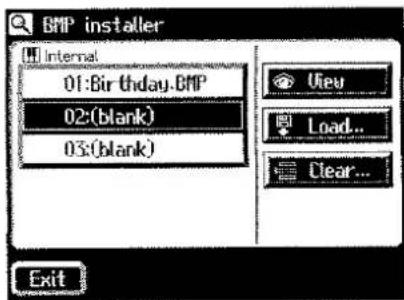

Anzeigen einer Graphik bei Einschalten des Instrumentes 175

Löschen einer Graphik-Datei aus dem internen Speicher 177

Kapitel 10 Anschluss an externe Instrumente ....178

Namen und Funktionen der Buchsen und Anschlüsse (AT-90S/80S)....178

Namen und Funktionen der Buchsen und Anschlüsse (AT-60S) 179

Anschließen externer Audio-Geräte 180

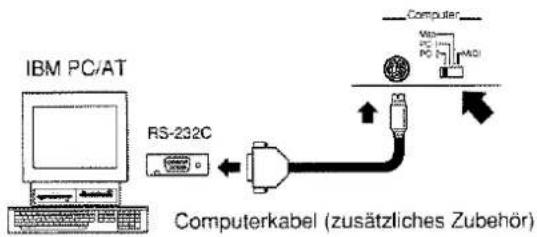

Anschließen an einen Computer....181

Verbindung über die MIDI-Anschlüsse....183

Anschließen eines TV-Gerätes (nur AT-90S/80S) 184

Umschalten des TV-Formats 184

Anschließen externer Lautsprecher oder eines externen Hallgerätes (RSS Reverb) 185

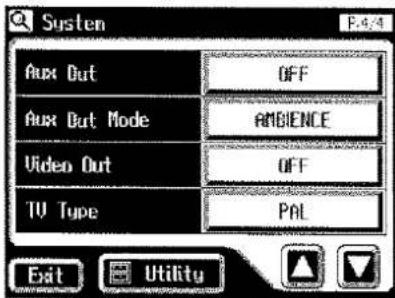

Umschalten des Aux Out Mode....185

Ein- und Ausschalten des Aux-Ausgangs....185

Mögliche Fehlerursachen....186

Fehlermeldungen....191

Klangliste (AT-90S/80S)....193

Klangliste (AT-60S) 196

Rhythmus-Liste (AT-80S) 206

Rhythmus-Liste (AT-60S) 208

Music Style Disk-Liste (AT-90S/80S/60S) 209

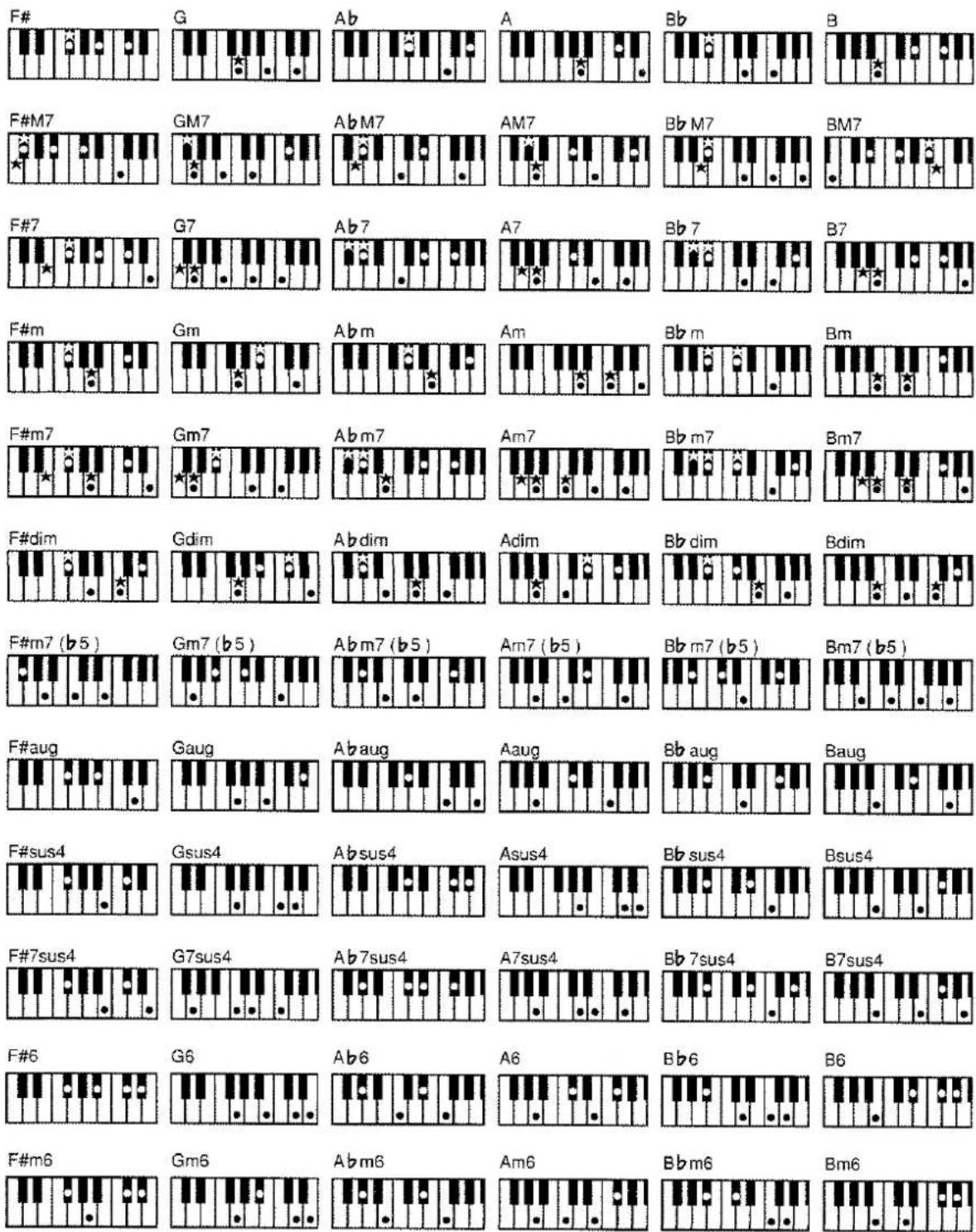

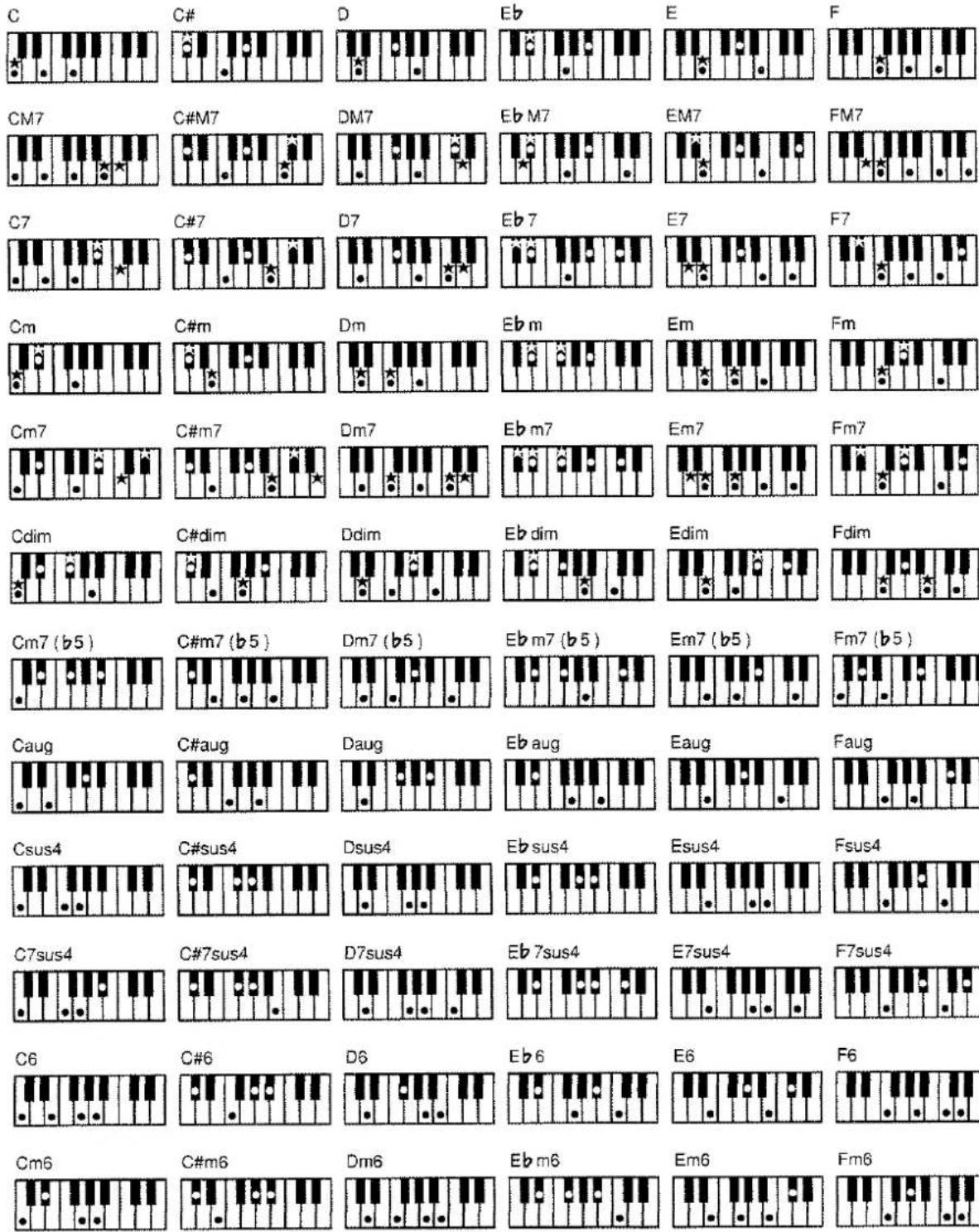

Akkordliste 210

Sachwortverzeichnis....212

Die Klangerzeugung der Roland ATELIER-Orgeln 213

Auswechseln der Glühbirnen 214

Einstellungen, die nach Ausschalten gespeichert bleiben 218

Demo Song-Liste 220

Technische Daten 222

Index 225

Die Bedienoberfläche

1. [Power On]-Schalter → S. 19
2. Zusatz-Lautsprecher im Bereich der Bedienoberfläche
3. Harmony Intelligence-Taster → S. 106–S. 109
4. Footage Type-Taster (nur AT-90S) → S. 45
5. Lower Footage-Taster (nur AT-90S) → S. 45
6. Upper Footage-Taster (nur AT-90S) → S. 45
7. Percussion-Taster (nur AT-90S) → S. 45
8. Transpose [-] [+] - Taster → S. 102
9. Composer → S.129

[Reset]-Taster

[Play/Stop]-Taster

[Rec]-Taster

[Song]-Taster

[Start/Stop]-Taster → S. 58, S. 60

1. [Master Volume]-Regler → S. 19

2. [Brilliance]-Regler → S. 104

3. Rotary Sound → S. 111

[On/Off]-Taster

[Fast/Slow]-Taster

1. [Bender/Vibrato]-Hebel → S. 104

1. [Power On]-Schalter → S. 19
2. Zusatz-Lautsprecher im Bereich der Bedienoberfläche
3. [Harmony Intelligence]-Taster → S. 109
4. Transpose [-][+]-Taster → S. 102
5. Composer → S. 129
   [Reset]-Taster
   [Play/Stop]-Taster
   [Rec]-Taster
   [Song]-Taster
   [Registration]-Taster → S. 87
   [Demo]-Taster → S. 32, S. 130
6. Diskettenlaufwerk → S. 68, S. 82, S. 139
7. Part Balance [▲] [▼]-Taster → S. 48

8. Lower Voice Select-Taster → S. 37
   Lower Organ Part
   Lower Symphonic Part
   Lower Orchestral Part
   [Alternate]-Taster

9. Berührungsempfindliches Display → S. 24

10. Upper Voice Select-Taster → S. 37

Upper Organ Part

[Start/Stop]-Taster → S. 58, S. 60

1. [Master Volume]-Regler → S. 19

2. [Brilliance]-Regler → S. 104

3. Rotary Sound → S. 111

[On/Off]-Taster

[Fast/Slow]-Taster

1. [Bender/Vibrato]-Hebel → S. 104

Vorbereitungen

Anbauen der Pedal-Einheit (AT-90S)

1. Lösen Sie das Pedalkabel, das am oberen Teil des Expression Pedals befestigt ist.
2. Schließen Sie das Pedalkabel an den Anschluss rechts von der Pedaleinheit an.
3. Schieben Sie die Pedaleinheit langsam und vorsichtig unter die Orgel.

Entfernen Sie nicht die Befestigung neben dem Expression Pedal. Falls Sie die AT-90S transportieren, wickeln Sie vorher das Pedalkabel auf, und befestigen Sie dieses neben dem Expression Pedal.

Öffnen und Schließen des Tastaturdeckels

1. Fassen Sie den Deckel mit zwei Händen und heben Sie diesen an. Schieben Sie den Deckel dann in das Gehäuse.

2. Um den Deckel wieder zu schließen, ziehen Sie diesen nach vorne, und lassen ihn langsam herunter.

NOTIZ

Verletzen Sie dabei nicht Ihre Hand. Bei Kindern sollte immer eine erwachsene Aufsichtsperson anwesend sein.

NOTIZ

Wenn Sie die Orgel bewegen möchten, schließen Sie vorher den Tastaturdeckei.

NOTIZ

Achten Sie darauf, keine Notenblätter o.ä. auf dem Manual zu lassen, wenn Sie den Deckel schließen möchten.

Der Notenständer

1. Heben Sie den Notenständer mit beiden Händen an.
2. Klappen Sie die Metallstützen aus.

(nur AT-90S)

1. Ziehen Sie den Notenständer mit beiden Händen vorsichtig nach vorne.

Anschließen des Netzkabels

1. Stellen Sie zunächst sicher, daß sich der [Power]-Schalter auf der Position "OFF" befindet (= nicht eingedrückt).
2. Verbinden Sie das Netzkabel mit der AC In-Buchse der Orgel und einer Steckdose.

Verwenden Sie nur das der Orgel beiliegende Netzkabel.

NOTIZ

Wenn Sie die Orgel längere Zeit nicht spielen, ziehen Sie vorsichtshalber das Netzkabel aus der Steckdose.

Ein- und Ausschalten

NOTIZ

Schalten Sie die Geräte immer in der vorgeschriebenen Reihenfolge ein, um Beschädigungen (z.B. der Lautsprecher durch Signalspitzen) vorzubeugen.

■ Einschalten

1. Überprüfen Sie, ob

• das Netzkabel korrekt angeschlossen ist
- der [Master Volume]-Regler (links am unteren Manual) auf der Position "Min" steht.

1. Drücken Sie den [Power On]-Taster, um die Orgel einzuschalten.

Die Power-Anzeige leuchtet rot.

Taster ist eingedrückt

NOTIZ

Die Orgel ist nach Überbrückung des Schutzschaltkreises nach einigen Sekunden betriebsbereit.

1. Der [Master Volume]-Regler steuert die Gesamtlautstärke des Instrumentes.

Stellen Sie das Expression Pedal auf die Mittel-Position. Regeln Sie dann die Gesamtlautstärke mit dem [Master Volume]-Regler auf einen angenehmen Wert. Nun können Sie die Lautstärke mit dem Expression Pedal variieren.

Master Volume

Lautstärke wird verringert

Lautstärke wird erhöht

1. Setzen Sie den [Master Volume]-Regler auf die Position „Min“ (leiseste Lautstärke).
2. Drücken Sie den [Power On]-Schalter, um die Orgel auszuschalten.

Taster ist nicht eingedrückt

OFF

Anschließen eines Kopfhörers

Der Kopfhöreranschluss befindet sich links unterhalb des Manuals.

1. Schließen Sie einen Stereo-Kopfhörer an die Phones-Buchse an.

Nach Anschließen des Kopfhörers sind die Lautsprecher der Orgel stummgeschaltet, so daß Sie dann "unter Ausschluß der Öffentlichkeit" spielen und üben können.

Phones

1. Regeln Sie die Kopfhörer-Lautstärke entweder mit dem [Master Volume]-Regler oder dem Expression-Pedal.

Verwenden Sie möglichst nur Stereo-Kopfhörer.

Hinweise zur Verwendung von Kopfhörern

• Achten Sie darauf, das Kabel des Kopfhörers nicht zu beschädigen.
• Verringern Sie die Lautstärke der Orgel, bevor Sie den Kopfhörer anschließen, damit die Lautsprecher des Kopfhörers nicht beschädigt werden.
• Achten Sie darauf, die Lautstärke nicht zu hoch einzustellen, damit keine Beeinträchtigung Ihres Gehörs bzw. Gehörschäden auftreten.

Anschließen eines Mikrofons

Die AT-90S/80S/60S besitzt einen Mikrofon-Anschluss. Sie können damit Ihren Gesang bzw. Ihre Ansage über die Lautsprecher der Orgel wiedergeben.

1. Schließen Sie das Mikrofon an die Mic In-Buchse (Unterseite der Orgel) an.
2. Stellen Sie die Mikrofon-Lautstärke mit dem [Mic Volume]-Regler ein.

Sie können die Lautstärke des Echo-Effektes für das Mikrofonsignal einstellen (p. 172).

Ein Mikrofon erhalten Sie als zusätzliches Zubehör bei Ihrem Roland-Vertragspartner.

Wenn der Input-Schalter auf "RSS" steht, wird das Mikrofonsignal mit einem RSS-Reverbeffekt ausgegeben. Mit dem [Master Volume]-Regler kann die Lautstärke des Mikrofonsignals eingestellt werden (p. 185).

Hinweise zur Verwendung von Mikrofonen

• Achten Sie darauf, die Lautstärke nicht zu hoch einzustellen.
• Regeln Sie die Lautstärke herunter, bevor Sie das Mikrofon anschließen, damit die Lautsprecher keine lauten Nebengeräusche erzeugen.
• Bei zu hoher Mikrofon-Lautstärke können Rückkopplungen auftreten, die ein lautes Pfeifgeräusch im Lautsprecher zur Folge haben. Vergrößern Sie in diesem Fall den Abstand zwischen Mikrofon und Lautsprecher, verändern Sie die Position des Mikrofons bzw. verringern Sie die Mikrofon-Lautstärke.

Einschalten der Beleuchtung (AT-90S/80S)

Drücken Sie den [Illumination]-Schalter (auf der linken Seite des Instrumentes). Damit wird die Taster-Beleuchtung eingeschaltet.

On Illumination

AT-90S	Die Beleuchtung des Notenständers, der Bedienoberfläche und das Pedals werden eingeschaltet.
AT-80S	Die Beleuchtung der Bedienoberfläche wird eingeschaltet.

Hinweise zur Beleuchtung

⚠ VORSICHT

Wenn Sie Beleuchtung längere Zeit eingeschaltet ist, werden die Glühbirnen und die Metallteile neben den Glühbirnen sehr heiß. Berühren Sie nicht die Glühbirnen und die erhitzten Metallflächen.

1. Glühbirnen auf der Bedienoberfläche (AT-90S, AT-80S)
   Berühren Sie nicht die erhitzten Glühbirnen bzw. die Flächen direkt neben den Glühbirnen.

2. Metallteile des Tastaturdeckels (AT-90S, AT-80S)

Berühren Sie nicht die erhitzten Bereiche neben den Glühbirnen, wenn Sie den Tastaturdeckel schließen.

1. Notenständer (nur AT-90S)

Berühren Sie nicht die Glühbirne am Notenständer.

1. Glühbirnen-Abdeckung im Fußpedal-Bereich (nur AT-90S)

Berühren Sie nicht die Abdeckung der Glühbirnen im Fußpedal-Bereich. Diese ist bei Betrieb der Orgel stark erhitzt.

Sie können die Glühbirnen auswechseln. Lesen Sie dazu den Abschnitt "Auswechseln der Glühbirnen" (p. 214).

AT-905

AT-80S

Die Sitzbank

Die Sitzbank besitzt einen aufklappbaren Deckel. Sie können im Gehäuse der Sitzbank z.B. Noten aufbewahren.

Hinweise zur Sitzbank

Wenn Sie den Deckel öffnen bzw. schließen, achten Sie darauf, sich nicht die Finger zu verletzen.

Abrufen der Werksvoreinstellungen

Das Abrufen der Werksvoreinstellungen wird auch als "Factory Reset" bezeichnet.

1. Stellen Sie sicher, dass sich im Laufwerk keine Diskette befindet.
2. Berühren Sie im Haupt-Display. Das System-Display erscheint:

1. Berühren Sie . Das Utility-Display erscheint:

Die folgende Bestätigungs-Abfrage erscheint:

Wenn Sie berühren, wird der Vorgang abgebrochen, und das System-Display erscheint wieder.

1. Berühren Sie , um die Werksvoreinstellungen abzurufen.

NOTIZ

Schalten Sie das Instrument nicht aus, solange dieser Vorgang noch nicht abgeschlossen ist!

Executing...

NOTIZ

Durch Abrufen der Werksvoreinstellungen werden alle Registrierungen zurückgesetzt. Speichern Sie daher vorher Ihre Einstellungen auf einer Diskette. Siehe "Speichern von Registration-Sets auf eine Diskette" (p. 84).

NOTIZ

Durch das "Factory Reset" werden die Einstellungen der Rhythm [Disk]- und [World]-Taster nicht zurückgesetzt. Wie dieses geschieht, können Sie auf S. 70 und S. 73 nachlesen.

Die Werksvoreinstellungen können auch wie folgt abgerufen werden:

1. Stellen Sie sicher, dass sich im Laufwerk keine Diskette befindet.
2. Schalten Sie das Instrument aus.
3. Halten Sie den [One Touch Program]-Taster gedrückt, und schalten Sie das Instrument ein:

One Touch Program

Das folgende Display erscheint:

Schalten Sie das Instrument nicht aus, solange dieser Vorgang noch nicht abgeschlossen ist!

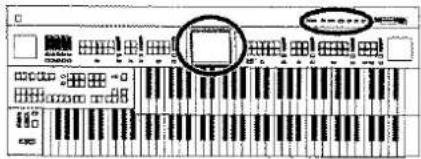

Das Display

Die AT-90S/80S/60S besitzt ein berührungsempfindliches Display. Damit können Sie viele Bedienvorgänge direkt durch Berühren eines der Symbole im Display ausführen.

■ Die verschiedenen Display-Anzeigen

Das Haupt-Display

Nummer	Beschreibung
1	Tempo
2	Measure (Takt)
3	Beat (Taktschlag)
4	Bouncing Ball (Taktanzeige)Diese Anzeige erscheint als "springender Ball" im Takt des Rhythmus oder Songs.
5	AkkordbezeichnungZeigt den Akkordnamen an, der auf dem unteren Manual gespielt wird.
6	Namen-AuswahltasterÜber dieses Feld können Bezeichnungen abgerufen werden Rhythmus-Name, Song-Name oder Registrierungs-Name).
7	Rhythm Name/Song Name/Registration NameHier erscheint der Name des Bereiches, der über das Feld [6] aufgerufen wird.
8	TransposeZeigt den Transponierwert an.

NOTIZ

Die in dieser Anleitung verwendeten Abbildungen für die Display-Anzeigen sind lediglich Beispiele und müssen nicht zwangsläufig mit der Anzeige des Displays Ihres Instrumentes übereinstimmen.

NOTIZ

Berühren Sie die Symbole im Display nur leicht. Drücken Sie nicht zu fest auf das Display, ansonsten kann dieses beschädigt werden.

NOTIZ

Wenn das Instrument nicht mehr korrekt auf das Berühren eines Symbols im Display reagiert, muss das Display neu kalibriert werden. Lesen Sie dazu den Abschnitt "Kalibrieren des Displays" (S. 175).

NOTIZ

Legen Sie keine Gegenstände auf das Display.

Nummer	Beschreibung
9	Voice NameZeigt den Namen des Klangs an, der über das obere Manual gespielt wird.
10	Music AssistAktiviert die Music Assistant-Funktion (S. 30).
11	Sound/KbdZur Auswahl eines einen Klangs oder Veränderung einer Einstellung (z.B. Effekt-Lautstärke).
12	RhythmZum Starten eines internen Rhythmus, eines Rhythmus von der Diskette, zum Sichern eines Rhythmus im internen Speicher oder Aufrufen der Rhythmus-Parameter.
13	RegistrationZum Laden von Registrierungen in den internen Speicher, Sichern von internen Registrierungen auf einer Diskette oder Aufrufen der Registrierungs-Parameter.
14	Rec/PlayZum Abspielen bzw. Aufnehmen eines Songs. Während der Song-Wiedergabe kann die Notendarstellung aktiviert werden.
15	SystemAufrufen verschiedener System-Einstellungen
16	Quick GuideAktivieren der Quick Guide-Funktion (S. 27).

NOTIZ

Sie können den Kontrast des Displays verändern (S. 178).

Die häufig erscheinenden Symbole und das Utility-Display

Taster	Bedeutung
	Einige Displays sind über mehrere Seiten verteilt.Durch Berühren von < [IMAGE] < [IMAGE] < [IMAGE] < [IMAGE] können Sie die Display-Seiten umblättern.
	Durch Berühren von < [IMAGE] wird das jeweils vorherige Display aufgerufen. Durch mehrfaches Drücken von < [IMAGE] erreichen Sie wieder das Haupt-Display.

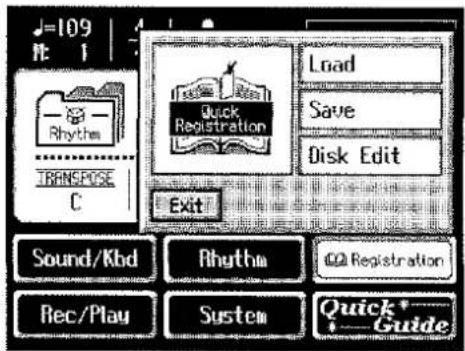

Das Sub-Fenster

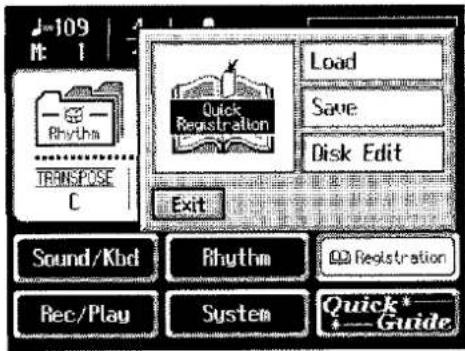

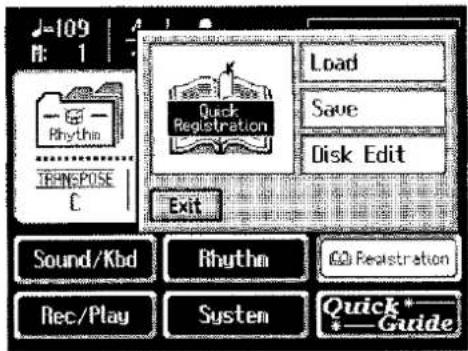

Wenn Sie im Haupt-Display oder bzw. in anderen Displays berühren, erscheint ein "Sub-Fenster":

Sub-Fenster zum Einstellen von Parameter-Werten

Wenn Sie im System-Display ein Sub-Fenster aufrufen, erscheint ein Display ähnlich des folgenden:

	Abrufen der Voreinstellung des Parameters
	Verändern des Parameter-Wertes

Wenn Sie im Sub-Fenster ein Symbol berühren, wird das ausgewählte Menu angezeigt und das Sub-Fenster automatisch geschlossen.

Durch Berühren von wird das Sub-Fenster wieder geschlossen.

■ Die Quick Guide-Funktion

Mithilfe der Quick Guide-Funktion können verschiedene Funktionen schnell aufgerufen werden. Sie können nach Aufrufen des Quick Guide-Displays durch Spielen einer Note, Drücken eines Tasters oder Fußpedals das entsprechende Display schnell auswählen.

1. Wählen Sie das Haupt-Display aus.

2. Berühren Sie im Haupt-Display .

Das folgende Quick Guide-Display erscheint für ein paar Sekunden:

1. Spielen Sie eine Note, drücken Sie einen Taster bzw. ein Fußpedal, solange das Quick Guide-Display angezeigt wird. Das entsprechende Einstell-Display für die Tastatur, den Bedientaster oder das Fußpedal wird direkt angewählt.
2. Verändern Sie den gewünschten Parameterwert im aktuell angezeigten Display.
3. Berühren Sie , um das Display wieder zu schließen. Das Haupt-Display erscheint wieder.

Durch Berühren von wird das aktuell abgebildete Display wieder geschlossen.

Das Index Menu

Wenn Sie im Quick Guide-Display berühren, wird das Index Menu aufgerufen.

Im Index Menu-Display können Sie dann den gewünschten Begriff berühren. Daraufhin wird sofort das entsprechende Einstell-Display angewählt.

1. Berühren Sie im Haupt-Display .

Das folgende Quick Guide-Display erscheint für ein paar Sekunden:

Das folgende Display erscheint:

3. Berühren Sie das Feld mit dem gewünschten Anfangsbuchstaben (A-W), z.B. das "S":

Das Quick Guide Index-Display mit den Begriffen, die mit "S" beginnen, erscheint. Mit den Pfeil-Tastern können Sie die Display-Seite umblättern. Oben rechts (Anzeige "P.1/3") sehen Sie, wie viele Seiten Sie für den gewählten Anfangsbuchstaben anwählen können und welche Seite aktuell angezeigt wird.

1. Berühren Sie das Feld mit dem gewünschten Fachbegriff. Das Einstell-Display des gewählten Fachbegriffs wird direkt angewählt.
2. Verändern Sie den gewünschten Parameterwert im aktuell angezeigten Display.
3. Berühren Sie .

Die Music Assistant-Funktion

In der Orgel sind Registrierungen bekannter Songs gespeichert. Mithilfe der Music Assistant-Funktion können Sie die passenden Registrierungen abrufen und dann den Song mit der Orgel originalgetreu nachspielen.

Wählen Sie bei den Fachbegriffen den gewünschten Song aus, wählen Sie dann den gewünschten Rhythmus und die gewünschte Melodiestimme.

Alle anderen Einstellungen werden von der Orgel automatisch vorgenommen.

1. Wählen Sie das Haupt-Display aus.

2. Berühren Sie im Haupt-Display .

Das Music Assistant-Display erscheint:

Durch Berühren von wird das aktuell abgebildete Display wieder geschlossen.

3. Berühren Sie das Feld mit dem gewünschten Songtitel.

Nach Auswahl des Songtitels werden verschiedene Registrierungen automatisch auf die Registration [1]-[4]-Taster gespeichert.

4. Berühren Sie , um das Music Assistant-Display wieder zu schließen.

Das Haupt-Display erscheint wieder.

5. Spielen Sie einen Akkord auf dem unteren Manual.

Die Wiedergabe beginnt mit einem Intro, und danach folgen der Rhythmus und die Automatische Begleitung.

6. Wählen Sie die gewünschte Registrierung über die Registration-Taster [1]–[4] aus.

7. Um die Music Assistant-Funktion wieder abzuschalten, drücken Sie den [One Touch Program]-Taster, so dass die Anzeige erlischt.

Um wieder das Music Assistant-Display aufzurufen, berühren Sie im Haupt-Display erneut .

Kapitel 1 Spielen der Klänge

Abspielen der Demo Songs

Die AT-90S/80S/60S besitzt eingebaute Demo Songs, welche die außergewöhnliche Qualität der Klänge und der Begleitung demonstrieren.

1. Stellen Sie sicher, daß sich im Laufwerk keine Diskette befindet.

Drücken Sie ggf. den Eject-Taster, um die Diskette auswerfen zu lassen.

1. Drücken Sie den [Demo]-Taster, so dass die Anzeige leuchtet.

Das Demo-Display erscheint:

1. Berühren Sie <▶> oder <▶>, um den gewünschten Demo Song auszuwählen.

Siehe auch "Demo Song-

Liste" (S. 220)

1. Berühren Sie <▶>, um die Wiedergabe zu starten.
   Nach Abschluss des gewählten Demo Songs wird automatisch der nachfolgende Demo Song abgespielt.
2. Berühren Sie <■>, um die Wiedergabe zu stoppen.
3. Drücken Sie den [Demo]-Taster, um das Demo-Display wieder zu verlassen.

Falls das folgende Display erscheint

Wenn Sie einen eigenen Song erstellt haben, diesen aber noch nicht auf einer Diskette gesichert haben, erscheint das folgende Display (die Demo Songs sind zu diesem Zeitpunkt noch nicht abspielbar):

1. Um die Daten im internen Songspeicher zu löschen, berühren Sie .

Um den Vorgang abzubrechen, berühren Sie .

Die Wiedergabe kann auch durch Drücken des Composer [Play/Stop]-Tasters gestartet bzw. gestoppt werden.

Wenn Sie die Daten auf einer Diskette sichern möchten, lesen Sie den Abschnitt "Speichern von Songs auf einer Diskette" (S. 139).

Alle Rechte vorbehalten. Bitte beachten Sie die gesetzlichen Copyright- Vorschriften.

Die Spieldaten der Demo Songs werden nicht über MIDI OUT ausgegeben.

Auswahl der Klänge

■ Die Begriffe "Klänge" und "Parts"

Die AT-90S/80S/60S besitzt 2 Manuale (oberes und unteres Manual) und ein Basspedal. Das obere Manual wird auch als „Upper“ und das untere Manual als „Lower“ bezeichnet.

AT-90S

AT-80S/60S

AT-90S

Das obere und untere Manual besitzen jeweils vier Parts: "Organ", "Symphonic", "Orchestral" und "Footage". Das bedeutet, daß Sie pro Manual bis zu 4 Klänge gleichzeitig spielen können. Den "Solo"-Klang können Sie auf dem oberen Manual spielen.

Das Fußpedal besitzt zwei Parts: "Pedal Organ" und "Pedal Orchestral". Sie können für jeden dieser beiden Parts einen separaten Klang auswählen, und beide Klänge können gleichzeitig gespielt werden.

AT-80S/60S

Das obere und untere Manual besitzen jeweils drei Parts: "Organ", "Symphonic" und "Orchestral". Das bedeutet, daß Sie pro Manual bis zu 3 Klänge gleichzeitig spielen können. Den "Solo"-Klang können Sie auf dem oberen Manual spielen.

Das Fußpedal besitzt zwei Parts: "Pedal Organ" und "Pedal Orchestral". Sie können für jeden dieser beiden Parts einen separaten Klang auswählen, und beide Klänge können gleichzeitig gespielt werden.

Manual	Klangbereich	Parts
Upper Manual	Upper	Upper Organ
		Upper Symphonic
		Upper Orchestral
		Upper Footage(nur AT-90S)
	Solo	Solo
Lower Manual	Lower	Lower Organ
		Lower Symphonic
		Lower Orchestral
		Lower Footage(nur AT-90S)
	Solo (erklingt nur, wenn der Solo [To Lower]-Taster leuchtet)	Solo
Pedalboard	Pedal Bass	Pedal Organ
		Pedal Orchestral

Um den Solo-Klang über das untere Manual zu spielen, wählen Sie einen Solo-Klang aus und drücken Sie danach den Solo [To Lower]-Taster (S. 124).

■ Die Funktionen der Upper/Lower/Pedal Bass-Taster

    subgraph Organ
        G1["Full 1"] & G2["Full 2"] & G3["Full 3"] & G4["Lower 1"] & G5["Lower 2"] & G6["Lower 3"]
        G7["Pipe 1"] & G8["Pipe 2"] & G9["Pipe 3"] & G10["Theater 1"] & G11["Theater 2"]
    end

    subgraph Symphonic
        H1["Strings"] & H2["French Horn"] & H3["Human Voice"] & H4["Other"] & H5["Other"]
    end

    subgraph Orchestral
        I1["Plano"] & I2["E.Piano"] & I3["A.Galler"] & I4["Buses"]
        I5["Harp Repo"] & I6["Vibas Fanuta"] & I7["Accetia Vannana"]
        I8["Other"]
    end

    G1 --> H1
    G2 --> H2
    G3 --> H3
    G4 --> H4
    G5 --> H5
    H1 --> I1
    H2 --> I2
    H3 --> I3
    H4 --> I4
    H5 --> I5
    H6 --> I6
    H7 --> I7
    H8 --> I8
    H9 --> I9
    H10 --> I10
    H11 --> I11
    H12 --> I12
    H13 --> I13
    H14 --> I14
    H15 --> I15
    H16 --> I16
    H17 --> I17
    H18 --> I18
    H19 --> I19
    H20 --> I20
    H21 --> I21
    H22 --> I22
    H23 --> I23
    H24 --> I24
    H25 --> I25
    H26 --> I26
    H27 --> I27
    H28 --> I28
    H29 --> I29
    H30 --> I30
    H31 --> I31
    H32 --> I32
    H33 --> I33
    H34 --> I34
    H35 --> I35
    H36 --> I36
    H37 --> I37
    H38 --> I38
    H39 --> I39
    H40 --> I40
    H41 --> I41
    H42 --> I42
    H43 --> I43
    H44 --> I44
    H45 --> I45
    H46 --> I46
    H47 --> I47
    H48 --> I48
    H49 --> I49
    H50 --> I50

    style Organ fill:#f9f,stroke:#333,stroke-width:2px
    style Symphonic fill:#bbf,stroke:#333,stroke-width:2px
    style Orchestral fill:#dfd,stroke:#333,stroke-width:2px

Jedesmal, wenn Sie einen der Voice-Taster (Klanganwahl-Taster) drücken, wird dessen Taster-Anzeige ein- bzw. ausgeschaltet. Wenn die Taster-Anzeige leuchtet, kann der Klang gespielt werden.

Jedem Voice-Taster sind zwei Klänge aus der gleichen Klanggruppe zugeordnet. Taster, denen zwei Klänge verschiedener Klanggruppen zugewiesen sind, besitzen einen Aufdruck für beide Klänge. Die Umschaltung zwischen beiden Klängen geschieht über den [Alternate]-Taster.

[Alternate]-Taster	Klangauswahl
Der [Alternate]-Taster ist erloschen.	Es wird der Klang gespielt, dessen Name auf dem Taster aufgedruckt ist.
Der [Alternate]-Taster leuchtet.	Es wird entweder der zweite Klang (aus der gleichen Klanggruppe) gespielt oder, wenn auf dem Taster zwei Klangnamen aufgedruckt sind, der Klang mit der unteren Bezeichnung gespielt.

NOTIZ

Wenn keiner der Voice-Taster leuchtet, kann über die Manuale kein Klang gespielt werden.

■ Auswahl der Upper- und Lower-Klänge

Drücken Sie für das gewünschte Manual (Upper oder Lower) einen der Taster „Organ“, "Symphonic" oder "Orchestral".

Nach Einschalten der Orgel wird auf dem oberen Manual der Klang „Full Organ 1“ und auf dem unteren Manual der Klang „Lower Organ1“ gespielt.

Beispiel: Auswahl von "Full Organ 5" für den Upper Organ-Part, "Strings 5" for den Upper Symphonic-Part und "Grand Piano" für den Upper Orchestral-Part.

1. Drücken Sie den Upper Organ [Full 2]-Taster (die Anzeige leuchtet).

Der Name des ausgewählten Klangs erscheint für einige Sekunden im Display:

Nun können Sie den Klang "Full Organ 2" auf dem oberen Manual spielen.

2. Drücken Sie den Upper Organ [Alternate]-Taster (die Anzeige leuchtet).

Nun können Sie den Klang "Full Organ 5" auf dem oberen Manual spielen. Mit dem [Alternate]-Taster können Sie zwischen den beiden Klängen umschalten, die dem Klang-Taster zugewiesen sind.

3. Drücken Sie den Upper Symphonic [Strings]-Taster (die Anzeige leuchtet).

Nun können Sie auf dem oberen Manual die Klänge "Full Organ 5" und "Strings 5" gleichzeitig spielen.

4. Drücken Sie den Upper Orchestral [Piano]-Taster (die Anzeige leuchtet).

Damit wird der Klang "Grand Piano" ebenfalls dem oberen Manual zugewiesen, und Sie können drei Klänge gleichzeitig auf dem oberen Manual spielen.

Die Lower-Klangfarbe wird genauso augewählt wie die Upper-Klangfarbe.

■ Auswahl eines Klangs für den Pedal Bass

Nach Einschalten der Orgel ist dem Fußpedal der Klang „Organ Bass 1“ zugewiesen. Diesen Klang können Sie wie folgt wechseln:

Beispiel: Auswahl des Klangs "Pipe Org. Bs" für den Pedal Organ-Part und "String Bass" für den Pedal Orchestral-Part

1. Drücken Sie den Pedal Organ [Pipe]-Taster (die Anzeige leuchtet).

Der Name des ausgewählten Klangs erscheint für einige Sekunden im Display:

Nun können Sie über das Fußpedal den Klang "Pipe Org. Bs" (Pipe Organ Bass) spielen.

2. Drücken Sie den Pedal Orchestral [String]-Taster (die Anzeige leuchtet).

Nun können Sie über das Fußpedal die beiden Klänge "Pipe Organ Bass" und "String Bass" gleichzeitig spielen.

Normalerweise wird der Klang des Fußpedals monophon (einstimmig) gespielt. Sie können diesen Klang aber auch polyphon (mehrstimmig) spielen (S. 158).

Wenn Sie den Pedal [To Lower]-Taster drücken (Anzeige leuchtet → S. 126) oder den [Bass Split]-Taster drücken (Anzeige leuchtet → S. 125), wird der Pedal Bass-Klang über das untere Manual gespielt, nicht mehr über das Fußpedal.

Die AT-90S/80S besitzt einen [Octave Up]-Taster, mit dem Sie den Klang des Fußpedals nach oben oktavieren können.

■ Auswahl des Solo-Klangs

Die Solostimme wird immer einstimmig (monophon) gespielt und erklingt für die höchste auf dem oberen Manual gespielte Note.

Beispiel: Auswahl des Klangs "Trumpet" für den Solo-Part

1. Drücken Sie den Solo [Trumpet]-Taster (die Anzeige leuchtet).

Der Name des ausgewählten Klangs erscheint für einige Sekunden im Display:

Spielen Sie auf dem oberen Manual. Die höchste Note auf dem oberen Manual erklingt mit dem Trompeten-Sound.

Mit dem [Alternate]-Taster können Sie die beiden Klänge, die dem Solo [Trumpet]-Taster zugewiesen sind, umschalten.

HINWEIS

Wenn Sie den Solo [To Lower]-Taster drücken (unterhalb der Solo Voice-Taster), können Sie den Soloklang über das untere Manual spielen. Siehe "Spielen des Solo-Klangs auf dem unteren Manual (Solo [To Lower]-Taster)" (S. 124).

HINWEIS

Sie können das Klangverhalten des Solo-Klangs auch verändern, z.B. so, daß nicht die höchste, sondern die zuletzt gespielte Note mit dem Solo-Klang erklingt. Siehe "Spielweise des Solo-Klangs" (S. 159).

HINWEIS

Die Solo-Stimme wird normalerweise monophon (einstimmig) gespielt, kann aber auch auf "mehrstimmig" (polyphon) umgeschaltet werden. Siehe "Gleichzeitiges Spielen des Solo- und Lower-Klangs" (S. 159).

■ Auswahl eines Klangs über den [Others]-Taster

Einen [Others]-Taster finden Sie für die Parts "Organ", "Symphonic", "Orchestral" der Upper- und Lower-Manuale, für den Solo-Klang und für die Basspedal-Parts "Organ" und "Orchestral". Über den [Others] -Taster erreichen Sie alle in der Orgel befindlichen Klänge.

Jedem [Others]-Taster können zwei Klänge zugeordnet werden (nur einen Klang für "Pedal Organ" und nur einen Klang für "Pedal Orchestral"). Mit dem [Alternate]-Taster können Sie die beiden Klänge umschalten.

1. Drücken Sie den [Alternate]-Taster, des Bereichs, für den ein Klang ausgewählt werden soll.

Die Anzeige des [Alternate]-Tasters leuchtet oder ist erloschen.

1. Drücken Sie den [Others]-Taster des Parts, für den ein anderer Klang ausgewählt werden soll.

Das Others Voice-Display erscheint für einige Sekunden:

1. Berühren Sie oben links das Klanggruppen-Feld.

Ein Sub-Fenster mit einer Liste der Klanggruppen erscheint:

Sie können für einen [Others]-Taster immer nur zwei verschiedene Klänge zuweisen, nicht einen Klang zweimal.

HINWEIS

Schritt 1 entfällt für den Pedal Bass Part.

NOTIZ

Wenn Sie den [Others]-Taster drücken, erscheint zwar das Others Voice-Display, falls Sie dieses aber nicht berühren, erscheint kurz darauf automatisch wieder das Basis-Display.

4. Berühren Sie im Sub-Fenster das Feld der gewünschten Klanggruppe.

Die Anzeige des gedrückten [Others]-Tasters blinkt, und das entsprechende Others Voice-Display erscheint:

1. Berühren Sie <▶><▶>, um die Display-Seite umzublättern, und wählen Sie durch Berühren eines Feldes den gewünschten Klang aus.
2. Drücken Sie den blinkenden [Others]-Taster, um die Auswahl des Klangs zu bestätigen.

Die Anzeige des [Others]-Tasters leuchtet nun konstant.

Sie können die Auswahl auch durch Berühren von im Others Voice (Other Voice Select)-Display bestätigen.

Nähere Informationen zu den Klängen, die einem [Others]-Taster zugewiesen werden können, finden Sie in der "Klangliste" (S. 193).

■ Spielen eines Vokal-Klangs

1. Drücken Sie den [Alternate]-Taster des Bereichs, für den ein Klang ausgewählt werden soll.

Die Anzeige des [Alternate]-Tasters leuchtet oder ist erloschen.

1. Drücken Sie den [Others]-Taster des Parts, für den ein anderer Klang ausgewählt werden soll.

Das Others Voice-Display erscheint für einige Sekunden:

1. Berühren Sie oben links das Klanggruppen-Feld.

Ein Sub-Fenster mit einer Liste der Klanggruppen erscheint:

Nähere Informationen zu den Klängen, die einem [Others]-Taster zugewiesen werden können, finden Sie in der "Klangliste" (S. 193).

Schritt 1 entfällt für den Pedal Bass Part.

Wenn Sie den [Others]-Taster drücken, erscheint zwar das Others Voice-Display, falls Sie dieses aber nicht berühren, erscheint kurz darauf automatisch wieder das Basis-Display.

4. Berühren Sie im Sub-Fenster das Feld .

Die Anzeige des gedrückten [Others]-Tasters blinkt, und das entsprechende Others Voice-Display mit der "Human Voice"-Klanggruppe erscheint:

5. Berühren Sie <☐> <☐>, um die Display-Seite umzublättern, und wählen Sie durch Berühren eines Feldes den gewünschten Klang aus.

6. Drücken Sie den blinkenden [Others]-Taster, um die Auswahl des Klangs zu bestätigen.

Die Anzeige des [Others]-Tasters leuchtet nun konstant.

Einige Vokal-Klänge wie z.B. "Jazz Scat" lassen sich über die Anschlagdynamik der Tastatur umschalten. Wenn im Utility Menu der Parameter "Initial Touch" (S. 158) auf "OFF" steht, ist diese Klangumschaltung über die Spieldynamik nicht möglich.

Sie können die Auswahl auch durch Berühren von im Others Voice (Other Voice Select)-Display bestätigen.

■ Spielen eines Active Expression-Klangs

Einige Klänge sind als "Active Expression-Klänge" vorprogrammiert, d.h., diese Klänge werden bei Bewegen des Expression-Pedals nicht nur in der Lautstärke verändert, sondern es werden auch zusätzliche Klänge ein- bzw. ausgeblendet.

1. Drücken Sie einen der [Others]-Taster der Parts Upper Orchestral, Lower Orchestral, Pedal Orchestral oder Solo.

Das entsprechende Others Voice-Display erscheint:

2. Berühren Sie oben links das Klanggruppen-Feld.

Ein Sub-Fenster mit einer Liste der Klanggruppen erscheint:

3. Berühren Sie im Sub-Fenster das Feld der gewünschten Klanggruppe.

Die Anzeige des gedrückten [Others]-Tasters blinkt, und das entsprechende Others Voice-Display erscheint:

4. Berühren Sie <▶><▶>, um die Display-Seite umzublättern, und wählen Sie durch Berühren eines mit dem “-Symbol markierten Feldes den gewünschten Active Expression-Klang aus.

5. Drücken Sie den blinkenden [Others]-Taster, um die Auswahl des Klangs zu bestätigen.

Die Anzeige des [Others]-Tasters leuchtet nun konstant.

Die "Active Expression-Klänge" können den [Others]-Tastern der Parts Upper Orchestral, Lower Orchestral, Pedal Orchestral und Solo zugeordnet werden.

Nähere Informationen zu den Active Expression-Klängen finden Sie in der "Klangliste" (S. 193).

Sounds, die mit dem Symbol .. EXP markiert sind, können mit der Active Expression-Funktion gespielt werden.

Die Fußlagen-Taster (Footage - AT-90S)

Für das obere und untere Manual stehen Fußlagen-Taster zur Verfügung, mit denen Sie eigene Orgelklänge programmieren können. Damit Sie den Orgelklang gut hören können, schalten Sie vorläufig die Parts "Organ", "Symphonic" und "Orchestral" (& Solo) aus.

Die Fußlagen-Taster sind wie folgt angeordnet:

Die verschiedenen Fußlagen-Typen (Footage Type)

Flute: Full Organ

Pipe: Pipe Organ

Theater: Theater Organ

Fußlagen-Stimmen mit verschiedenen Tonhöhen (Upper Footage, Lower Footage)

Insgesamt neun Tonhöhen-Taster stehen zur Verfügung. [8'] ist die Standard-Tonhöhe (siehe folgende Seite).

Percussion-Stimme

Die Percussion fügt dem Orgelklang des oberen Manuals einen Attack-Klang hinzu.

Taster	Explanation
Percussion [4’]-Taster	Percussion eine Oktave höher
Percussion [2 2/3’]-Taster	Percussion eine Oktave und Quinte höher
[Fast Decay]-Taster	verkürzt die Abklingzeit der Percussion

Percussion wird häufig mit Flute verwendet. Wenn Sie Percussion für Flute auswählen, wird bei Anwahl von Pipe oder Theater die Percussion automatisch ausgeschaltet.

1. Drücken Sie einen der Footage Type-Taster (die Anzeige leuchtet).

Jedesmal, wenn Sie einen dieser Taster drücken, wird die Anzeige ein- bzw. ausgeschaltet.

1. Drücken Sie die gewünschten Upper Footage-Taster (die jeweilige Anzeige leuchtet).

Testen Sie verschiedene Tonhöhen-Kombinationen für den Orgelklang des oberen und unteren Manuals. Jedesmal, wenn Sie einen dieser Taster drücken, wird die Anzeige ein- bzw. ausgeschaltet.

Die Fußlagen für das untere Manual werden genauso eingestellt. Die Tonhöhen der Fußlagen-Taster sind wie folgt vorprogrammiert:

1. Drücken Sie den Percussion [4']-Taster oder den [2 2/3']-Taster (die Anzeige leuchtet).

Wenn Sie nun das obere Manual spielen, hören Sie einen zusätzlichen Percussion-Sound.

1. Drücken Sie den [Fast Decay]-Taster (die Anzeige leuchtet).

Dadurch wird der Percussion-Sound verkürzt.

NOTIZ

Percussion [4'] und [2 2/3'] können nicht gleichzeitig eingeschaltet werden.

NOTIZ

Der Percussion-Effekt ist nur für den Klang des oberen Manuals wirksam.

Wenn Sie einen der Taster Footage Type, Lower Footage oder Upper Footage drücken, so dass die jeweilige Anzeige leuchtet, erscheint im Display die graphische Anzeige der Fußlagen-Positionen.

Footage-Display

Sie können die Regler-Symbole berühren und durch Ziehen auf dem Display die Lautstärke (0–8) für jede Fußlage individuell einstellen. Bei "0" ist eine Fußlage ausgeschaltet.

Sie können mit den Fußlagen-Schaltern die gewünschte Tonhöhe ein- bzw. ausschalten.

Das Footage-Display wird für mehrere Sekunden angezeigt und danach automatisch geschlossen.

Durch Berühren von

Sie zwischen Upper Footage-Display und Lower Footage-Display umschalten.

Einstellen der Lautstärke-Balance

Die AT-90S/80S/60S ermöglicht die Einstellung der Lautstärke-Balance der verschiedenen Parts untereinander.
        E["Input Module 1"]
        F["Input Module 2"]
        G["Input Module 3"]
        H["Input Module 4"]
        I["Input Module 5"]
        J["Input Module 6"]
        K["Input Module 7"]
        L["Input Module 8"]
        M["Input Module 9"]
        N["Input Module 10"]
        O["Input Module 11"]
        P["Input Module 12"]
        Q["Input Module 13"]
        R["Input Module 14"]
        S["Input Module 15"]
        T["Input Module 16"]
        U["Input Module 17"]
        V["Input Module 18"]
        W["Input Module 19"]
        X["Input Module 20"]
    end

    subgraph Outputs
        Y["Output Module 1"]
        Z["Output Module 2"]
        AA["Output Module 3"]
        AB["Output Module 4"]
        AC["Output Module 5"]
        AD["Output Module 6"]
        AE["Output Module 7"]
        AF["Output Module 8"]
        AG["Output Module 9"]
        AH["Output Module 10"]
        AI["Output Module 11"]
        AJ["Output Module 12"]
        AK["Output Module 13"]
        AL["Output Module 14"]
        AM["Output Module 15"]
        AN["Output Module 16"]
        AO["Output Module 17"]
        AP["Output Module 18"]
        AQ["Output Module 19"]
        AR["Output Module 20"]

    end

    subgraph Outputs
    B --> S
    C --> T
    D --> U
    E --> V
    F --> W
    G --> X
    H --> Y
    I --> Z
    J --> AA
    K --> AB
    L --> AC
    M --> AD
    N --> AE
    O --> AF
    P --> AG
    Q --> AH
    R --> AI
    S --> AJ
    T --> AK
    U --> AL
    V --> AM
    W --> AN
    X --> AO
    Y --> AP
    Z --> AQ
    AA --> AR
    AB --> AI
    AC --> AJ
    AD --> AK
    AE --> AL
    AF --> AM
    AG --> AN
    AH --> AO
    AI --> AP
    AJ --> AQ
    AK --> AR
    AL --> AI

Die Einstellung der Part-Lautstärke geschieht über die folgenden Taster:

Taster	Part
Accomp/SMF-Taster	Automatische Begleitung (außer Bass)
	Songdaten, die nicht das Atelier-Format be-sitzen (z.B. SMF Playback-Daten)
Rhythm-Taster (bei [Manual Perc] ON)	Manual Percussion
Rhythm-Taster (bei [Manual Perc] OFF)	Rhythmus
	Drums/SFX
Pedal Organ-Taster	Pedal Organ
	Bass-Part der Automatischen Begleitung

1. Verändern Sie die Lautstärke eines Parts mit den jeweiligen [▲] und [▼]-Tastern.

Mit dem [▲]-Taster wird die Lautstärke erhöht, mit dem [▼]-Taster verringert. Der Einstellbereich ist [0] bis [12].

Bei "0" ist der Klang eines Parts nicht hörbar.

Bei Drücken eines der Taster [▲] oder [▼] erscheint im Display für einige Sekunden die "Level Balance Monitor"-Anzeige, in der Sie die LAutstärke-Verhältnisse der verschiedenen Parts überprüfen können:

Die Lautstärke wird auch über die Level Balance-Anzeige angegeben:

Oktavieren der Klänge (Octave Shift)

Mit Octave Shift können Sie die Tonhöhe eines Klangs bis zu 3 Oktaven herab- oder heraufsetzen. Die folgenden 9 Parts können oktaviert werden:

• Alle 6 Upper- und Lower-Parts (Organ/Symphonic/Orchestral)
• Beide Bass-Parts (Organ/Orchestral)
  • Der Solo Part.

1. Berühren Sie im Haupt-Display .

Das Sub-Fenster erscheint:

2. Berühren Sie im Sub-Fenster entweder , oder .

Menu	Part, dessen Oktavlage verändert wird
Upper Kbd	Upper- und Solo-Part
Lower Kbd	Lower-Part
Pedalboard	Pedal-Part

3. Berühren Sie das gewünschte Octave Shift-Feld.

4. Berühren Sie <-><+, um die Oktavlage zu verändern. Der Einstellbereich ist +/- 3 Oktaven.

5. Berühren Sie . Das Sub-Fenster wird wieder geschlossen.

Nach Einschalten der Orgel sind die Octave Shift-Einstellungen der Pedal Bass-Parts auf "-1" (1 Oktave abwärts) voreingestellt. Wenn Sie den [Octave Up]-Taster drücken, wird die Octave Shift-Einstellung "0" gewählt. Wenn Sie erneut den [Octave Up]-Taster drücken, so dass die Taster-Anzeige erlischt, wird wieder die Octave Shift-Einstellung "-1" gewählt.

NOTIZ

Bei einigen Klängen kann es vorkommen, daß durch die Oktavierung der natürliche Tonhöhenbereich eines Klangs über- bzw. unterschritten wird. Der Sound erklingt dann dementsprechend fremdartig. Beachten Sie dieses bei der Einstellung der Oktavierung.

Spielen der Schlagzeug-Klänge und Soundeffekte auf dem unteren Manual (Drums/SFX)

Wenn Sie die Schlagzeug-Klänge über das untere Manual spielen, kann der Lower-Klang nicht mehr gespielt werden.

○AT-90S/80S

○AT-60S

1. Drücken Sie den [Drums/SFX]-Taster, so dass die Anzeige leuchtet.

Jedesmal, wenn der [Drums/SFX]-Taster gedrückt wird, leuchtet bzw. erlischt die Taster-Anzeige.

Das Drums/SFX-Display wird für einige Sekunden angezeigt:

2. Spielen Sie die verschiedenen Schlagzeug- und Effektklänge auf dem unteren Manual.

Eine Liste der Einzelklänge finden Sie in der "Drum Set-Liste" (S. 198).

NOTIZ

Die Taster [Drums/SFX] und [Manual Perc] können nicht gleichzeitig ausgewählt werden.

NOTIZ

Bei den verschiedenen Drum Sets sind nicht immer alle Noten mit Klängen belegt.

■ Wechseln des Drums/SFX Sets

Die Orgel besitzt 16 Schlagzeug-Sets und ein Soundeffekt-Set. Die Belegung der Noten mit den Klängen ist in jedem Set unterschiedlich. Nach Einschalten der Orgel wird automatisch das POP Drum Set ausgewählt.

1. Drücken Sie den [Drums/SFX]-Taster, so dass die Anzeige leuchtet.

Das Drums/SFX-Display erscheint für einige Sekunden:

2. Berühren Sie im Drums/SFX-Display das gewünschte Drum/SFX-Feld.

Die [Drums/SFX]-Anzeige blinkt.

Sie können eines der folgenden 16 Drum/Sound Effect-Sets auswählen: POP, ROCK, JAZZ BRUSH, VOX DRUM, STANDARD, STANDARD2, ROOM, ROOM2, POWER, ELECTRONIC, TR-808, DANCE, JAZZ, BRUSH, BRUSH2, ORCHESTRA, SOUND EFFECTS

3. Drücken Sie erneut den [Drums/SFX]-Taster.

Die [Drums/SFX]-Taster-Anzeige leuchtet konstant, und das ausgewählte Drum Set ist spielbereit.

Eine Liste der Einzelklänge finden Sie in der "Drum Set-Liste" (S. 198).

Wenn das Drums/SFX-Display angezeigt wird und Sie kein Symbol im Display berühren, wird dieses Display nach einigen Sekunden automatisch wieder geschlossen.

Die Auswahl des Drums/ SFX-Sets kann auch durch Berühren von bestätigt werden.

Spielen der Schlagzeug-Klänge zusammen mit dem Lower-Klang und einer Vokal-Phrase (Manual Percussion)

Sie können verschiedene Percussion-Klänge und den Lower-Klang gleichzeitig auf den unteren 15 Tasten des unteren Manuals spielen.

○AT-90S/80S

○AT-60S

Notenbereich für Schlagzeug-Klänge und Soundeffekte

1. Drücken Sie den [Manual Perc]-Taster (die Anzeige leuchtet).

Jedesmal, wenn der [Manual Perc]-Taster gedrückt wird, leuchtet bzw. erlischt die Taster-Anzeige.

Das Manual Percussion-Display wird für einige Sekunden angezeigt:

AT-90S/80S

2. Spielen Sie die Percussion-Klänge mit den 15 tiefsten Noten des unteren Manuals.

NOTIZ

Die Taster [Drums/SFX] und [Manual Perc] können nicht gleichzeitig ausgewählt werden (S. 52).

■ Auswahl des Manual Percussion-Sets

Sie können das Manual Percussion-Set auch wechseln. Dadurch ändert sich entsprechend die Belegung der 15 unteren Tasten des unteren Manuals. Nach Einschalten der Orgel wird das PERC.SET1 ausgewählt.

1. Drücken Sie den [Manual Perc]-Taster (die Anzeige leuchtet).

Das Manual Percussion-Display wird für einige Sekunden angezeigt:

AT-90S/80S

AT-60S

2. Berühren Sie im Manual Percussion-Display das gewünschte Percussion Set-Feld.

Die [Manual Perc]-Taster-Anzeige blinkt.

AT-90S/80S

Sie können eines von 11 verschiedenen Manual Percussion Sets auswählen: PERC SET1, PERC SET2, PERC SET3, ORCHESTRA SET, LATIN SET, VOICE PHRASE, VOICE PHRASE 2, VOICE PHRASE 3, SFX SET, JAPANESE SET, JAPANESE SET 2

AT-60S

Sie können eines von 5 verschiedenen Manual Percussion Sets auswählen: PERC SET1, PERC SET2, LATIN SET, VOICE PHRASE, VOICE PHRASE2

3. Drücken Sie erneut den [Manual Perc]-Taster.

The [Manual Perc]-Taster-Anzeige leuchtet konstant, und das ausgewählte Manual Percussion Set ist spielbereit.

Eine Liste der Einzelklänge finden Sie in der "Drum Set-Liste (S. 198).

Wenn das Manual Percussion-Display angezeigt wird und Sie kein Symbol im Display berühren, wird dieses Display nach einigen Sekunden automatisch wieder geschlossen.

Die Auswahl des Drums/ SFX-Sets kann auch durch Berühren von bestätigt werden.

Halten der auf dem unteren Manual gespielten Noten (Lower Hold)

Wenn die Anzeige des Lower Voice [Hold]-Tasters leuchtet, werden die auf dem unteren Manual gespielten Noten gehalten, auch wenn Sie die Tasten wieder loslassen.

○AT-90S/80S

○AT-60S

1. Drücken Sie den Lower Voice [Hold]-Taster (die Anzeige leuchtet).
2. Spielen Sie eine oder mehrere Noten auf dem unteren Manual.
   Die gespielten Noten werden gehalten.
3. Drücken Sie erneut den Lower Voice [Hold]-Taster (die Anzeige erlischt).
   Alle bis dahin gehaltenen Noten werden unterbrochen.

Kapitel 2 Die Rhythmen

Die AT-90S/80S/60S besitzt eine Vielzahl von eingebauten Rhythmen, die Sie wie nachfolgend beschrieben auswählen können.

Auswahl eines Rhythmus

Die AT-90S/80S/60S besitzt verschiedene Rhythmen (Music Styles), die in 10 Gruppen aufgeteilt sind.

○AT-90S/80S

1. Drücken Sie einen Rhythm-Taster, um eine Rhythmus-Gruppe auszuwählen.

Die Anzeige leuchtet, und das Rhythm-Display erscheint:

2. Mit <☐><☐> können Sie die Display-Seiten umblättern. Berühren Sie das gewünschte Feld, um einen Rhythmus auszuwählen.

Die Anzeige des Rhythm-Tasters blinkt.

3. Drücken Sie erneut den Rhythm-Taster.

Die Anzeige des Rhythm-Tasters leuchtet konstant, und der Rhythmus ist ausgewählt.

Auswahl der Rhythmen des [Disk]-Tasters

Über den [Disk]-Taster können normalerweise Preset-Rhythmen ausgewählt werden. Es ist aber auch möglich, auf diese Speicherplätze Rhythmen von einer Diskette in den internen Speicher der Orgel zu laden. Die Auswahl der Disk-Rhythmen erfolgt genauso wie die der internen Rhythmen.

Sie können das Rhythm-Display auch erreichen, wenn Sie im Haupt-Display berühren.

Sie können die Auswahl auch durch Berühren von bestätigen.

Siehe auch "Laden von Disketten-Rhythmen in den internen Speicher" (S. 70).

Spielen der Rhythmen

Es gibt zwei Möglichkeiten, einen Rhythmus zu starten:

• Manuell über den [Intro/Ending]- oder [Start]-Taster,
• Automatisch durch Spielen einer Note auf dem unteren Manual oder dem Fußpedal mit eingeschaltetem "Sync Start".

○AT-90S/80S

■ Starten des Rhythmus über einen Taster

Starten mit Intro

1. Drücken Sie den [Intro/Ending]-Taster.

Der Rhythmus wird mit einem Intro gestartet. Während des Intros leuchtet die Anzeige des [Intro/Ending]-Tasters, danach erlischt die [Intro/Ending]-Anzeige.

Starten mit einer kurzen Einleitung

1. Drücken Sie den [To Variation]- oder [To Original]-Taster.
2. Drücken Sie den [Start/Stop]-Taster.

Der Rhythmus wird mit einer kurzen Einleitung gestartet.

Starten ohne Intro

1. Drücken Sie den [Start/Stop]-Taster.

Der Rhythmus wird sofort ohne Einleitung gestartet.

■ Starten des Rhythmus durch Spielen einer Note auf dem unteren Manual oder dem Fußpedal (Sync Start)

Starten mit Intro

1. Drücken Sie den [Sync Start]-Taster, so dass die Anzeige leuchtet.
2. Drücken Sie den [Intro/Ending]-Taster.
   Die Anzeige des [Intro/Ending]-Tasters blinkt.
3. Spielen Sie eine Note bzw. einen Akkord auf dem unteren Manual bzw. dem Fußpedal.
   Der Rhythmus wird mit einem Intro gestartet. Während des Intros leuchtet die Anzeige des [Intro/Ending]-Tasters, danach erlischt die [Intro/Ending]-Anzeige.

Starten mit einer kurzen Einleitung

1. Drücken Sie den [Sync Start]-Taster, so dass die Anzeige leuchtet.
2. Drücken Sie den [To Variation]- oder [To Original]-Taster. Die Anzeige des [Start/Stop]-Tasters blinkt.
3. Spielen Sie eine Note bzw. einen Akkord auf dem unteren Manual bzw. dem Fußpedal.
   Der Rhythmus wird mit einer kurzen Einleitung gestartet.

Starten ohne Intro

1. Drücken Sie den [Sync Start]-Taster, so dass die Anzeige leuchtet.
2. Spielen Sie eine Note bzw. einen Akkord auf dem unteren Manual bzw. dem Fußpedal.
   Der Rhythmus wird ohne Intro gestartet.

NOTIZ

Wenn die Anzeige des Arranger [On/Off]-Tasters leuchtet, kann der Rhythmus nicht über das Fußpedal gestartet werden (S. 61).

■ Stoppen des Rhythmus

Stoppen mit Ending

1. Drücken Sie den [Intro/Ending]-Taster.

Es wird eine Abschlussphrase (Ending) gespielt, und danach stoppt der Rhythmus. Während des Endings leuchtet die Anzeige des [Intro/Ending]-Tasters, danach erlischt die [Intro/Ending]-Anzeige.

Stoppen mit einer kurzen Abschlussphrase

1. Drücken Sie den [To Variation]- oder [To Original]-Taster und danach den [Start/Stop]-Taster.

Der Rhythmus wird mit einer kurzen Abschlussphrase beendet.

Stoppen ohne Ending

1. Drücken Sie den [Start/Stop]-Taster.

Der Rhythmus wird sofort (ohne Ending) gestoppt.

Verändern des Rhythmus-Tempos

Sie können das Tempo des Rhythmus bzw. der Automatischen Begleitung verändern (S. 61).

Tempo

1. Verändern Sie das Tempo mit den TEMPO [◀]/[▶]-Tastern.

Tempo [◀]-Taster	verlangsamt das Tempo
Tempo [▶]-Taster	beschleunigt das Tempo

Wenn Sie beide Tempo [◀]/[▶]-Taster gleichzeitig drücken, wird das voreingestellte Tempo des ausgewählten Rhythmus angewählt.

Der aktuelle Tempowert (20–250 bpm) kann im Haupt-Display abgelesen werden.

Das Tempo und die Taktart werden im Haupt-Display durch einen springenden Ball symbolisiert (S. 24).

Hinzufügen eines Vorzählers am Ende des Intros

Sie können erreichen, dass am Ende des Intros ein Vorzähler gespielt wird. Dieser erleichtert Ihnen den Einstieg Ihres Spiels in der Übergangsphase von "Ende des Intros" zu "Beginn des normalen Rhythmus".

1. Drücken Sie den [Count Down]-Taster, so dass die Anzeige leuchtet.
2. Drücken Sie den [Intro/Ending]-Taster.

Das Intro startet. Wenn der [Sync Start]-Taster leuchtet, müssen Sie das Intro durch Spielen einer Note bzw. eines Akkords auf dem unteren Manual starten.

1. Um den Vorzähler wieder abzuschalten, drücken Sie erneut den [Count Down]-Taster, so dass die Anzeige erlischt.

Spielen des Rhythmus zusammen mit der Automatischen Begleitung

Die Arranger-Funktion der AT-90S/80S/60S fügt dem Rhythmus eine passende instrumentale Begleitung hinzu. Grundlage ist der auf dem unteren Manual gespielte Akkord.

Arranger On/Off

1. Drücken Sie den Arranger [On/Off]-Taster (die Anzeige leuchtet).

Anzeige leuchtet (On)	Rhythmus und Begleitung werden gespielt.
Anzeige leuchtet nicht (Off)	Nur der Rhythmus wird gespielt.

1. Starten Sie den Rhythmus (S. 58).

Der Rhythmus und die Automatische Begleitung werden zusammen gestartet. Wenn die Anzeige des Arranger [On/Off]-Tasters leuchtet und

Sie können den Klang des Vorzählers verändern (S. 166).

Wenn die Anzeige des Arranger [On/Off]-Taster leuchtet, kann die Funktion Sync Start (S. 59) über das Fußpedal nicht verwendet werden.

kein Pedal Bass-Klang ausgewählt ist, spielt die Automatische Begleitung einen Bassklang.

Variieren des Rhythmus oder der Automatische Begleitung

Sie können den Rhythmus oder/und die Automatische Begleitung mit verschiedenen Variationen spielen.

Taster-Name	Funktion
Fill In [To Variation]-Taster	Nach einem Zwischenspiel (Fill-In) wechselt der Rhythmus zum Variations-Pattern.
Fill In [To Original]-Taster	Nach einem Zwischenspiel (Fill-In) wechselt der Rhythmus zum Original-Pattern.
[Break]-Taster	Der Rhythmus wird für einen Takt gestoppt.

Was ist ein Fill-In?

Ein "Fill-In" ist eine kurze Phrase, die als Zwischenspiel in eine Variation des Rhythmus überleitet oder von der Variation wieder in das Original zurückführt.

■ Verändern des Arrangement der Begleitung (Style Orchestrator)

Sie können das Arrangement der Begleitung in Echtzeit durch Drücken der "Style Orchestrator"-Taster verändern. Für jeden Rhythmus existieren vier Begleit-Varuationen.

○ AT-90S/80S

Style Orchestrator

○AT-60S

Style Orchestrator

1. Drücken Sie den gewünschten Style Orchestrator-Taster.

Die Anzeige des gedrückten Tasters leuchtet.

NOTIZ

Während des Intros und Endings kann auf dem unteren Manual kein Klang gespielt werden.

NOTIZ

Die AT-60S besitzt keinen [Break]-Taster.

HINWE'S

Die Funktionen der [Start/Stop]-Taster, des [To Variation]-Tasters, des [To Original]-Tasters und des [Advanced]-Tasters können den beiden Fußschaltern links und rechts des Expression Pedals zugewiesen werden. Siehe "Einstellen der Funktionen der Fußschalter" (S. 160).

Drücken des [Basic]-Tasters aktiviert das einfachste Arrangement, Drücken des [Full]-Tasters das komplexeste Arrangement.

Spielen von Akkorden mit einfachem Fingersatz

Mit der "Chord Intelligence"-Funktion können Sie Akkorde mit vereinfachtem Fingersatz über das untere Manual spielen.

Beispiel: um einen C-Dur Akkord zu spielen, reicht es aus, nur die Note "C" zu spielen (anstelle des kompletten Akkords C-E-G).

1. Berühren Sie im Haupt-Display .

Das Rhythm-Display erscheint:

2. Berühren Sie .

Das Utility-Display erscheint:

3. Berühren Sie .

Das Rhythm Options-Display erscheint:

NOTIZ

Bei einigen Rhythmen wird das Arrangement nicht verändert.

Siehe "Akkordliste" (S. 210).

Das Rhythm-Display kann auch durch Drücken eines Rhythm-Tasters aufgerufen werden.

Wenn die Chord Intelligence-Funktion ausgeschaltet ist und Sie den Grundton des Akkords (S. 212) auf dem unteren Manual spielen, erklingen alle Noten des Akkordes. Beispiel: Bei Spielen der Note "C" für den C-Dur-Akkord erklingen die Noten "C", "E" und "G" mit dem Klang des Lower-Parts.

4. Berühren Sie das Chord Intelligence-Feld, um die Einstellung "ON" zu wählen.

Damit ist die Chord Intelligence-Funktion eingeschaltet. Jedesmal, wenn Sie das Chord Intelligence-Feld berühren, wird die Funktion ein- bzw. ausgeschaltet.

5. Um die Chord Intelligence-Funktion wieder abzuschalten, berühren Sie erneut das Chord Intelligence-Feld, um die Einstellung "OFF" zu wählen.

Die Leading Bass-Funktion

Wenn die Begleitung aktiviert ist und der [To Lower]-Schalter des Pedal Bass-Parts auf ON steht, erklingt normalerweise immer der Grundton (S. 212) des auf dem unteren Manual gespielten Akkordes als Basston.

Wenn Sie die Leading Bass-Funktion aktivieren, wird stattdessen die tiefste gespielte Note als Basston verwendet. Damit können Sie durch Spielen von Akkordumkehrungen (S. 212) den Basston wechseln.

1. Berühren Sie im Haupt-Display .

Das Rhythm-Display erscheint:

2. Berühren Sie .

Das Utility-Display erscheint:

Wenn Sie den [One Touch Program]-Taster drücken, wird die Chord Intelligence-Funktion automatisch eingeschaltet.

Das Rhythm-Display kann auch durch Drücken eines Rhythm-Tasters aufgerufen werden.

3. Berühren Sie .

Das Rhythm Options-Display erscheint:

4. Berühren Sie das Leading Bass-Feld, um die Einstellung "ON" zu wählen.

Damit ist die Leading Bass-Funktion eingeschaltet. Jedesmal, wenn Sie das Leading Bass-Feld berühren, wird die Funktion ein- bzw. ausgeschaltet.

5. Um die Leading Bass-Funktion wieder abzuschalten, berühren Sie erneut das Leading Bass-Feld, um die Einstellung "OFF" zu wählen.

Die Leading Bass-Funktion kann den beiden

Fußschaltern links und rechts des Expression

Pedals zugewiesen werden.

Siehe "Einstellen der Funktionen der

Fußschalter" (S. 160).

Einschalten der Begleitautomatik (One Touch Program)

Die Arranger-Funktion der AT-90S/80S/60S fügt dem Rhythmus eine zum ausgewählten Musikstil passende instrumentale Begleitautomatik hinzu. Die Akkordsteuerung erfolgt über die gespielten Akkorde auf dem unteren Manual. Durch Drücken des [One Touch Program]-Tasters wird erreicht, dass zum ausgewählten Rhythmus auch gleichzeitig die passenden Klänge ausgewählt werden.

Wenn Sie den [One Touch Program]-Taster drücken, werden die folgenden Einstellungen vorgenommen:

• Passende Einstellungen des Bedienfeldes für das Spielen mit dem Rhythmus und der Begleitautomatikanel settings (Klänge, Lautstärke usw.)
- Der Arranger [On/Off]-Taster leuchtet (die Automatische Begleitung ist aktiviert)
- Der [Sync Start]-Taster leuchtet, und der [Intro/Ending]-Taster blinkt (der Rhythmus bzw. die Begleitung kann durch Spielen einer Note auf dem unteren Manual gestartet werden)
• Die Chord Intelligence-Funktion ist eingeschaltet.

Was ist Sync Start?

"Sync Start" ermöglicht das Starten des Rhythmus bzw. der Begleitung durch Spielen einer Note auf dem unteren Manual.

Was ist Chord Intelligence?

"Chord Intelligence" ermöglicht das Erzeugen einer vollständig harmonisierten Begleitung auch bei nur Spielen z.B. nur einer Note.

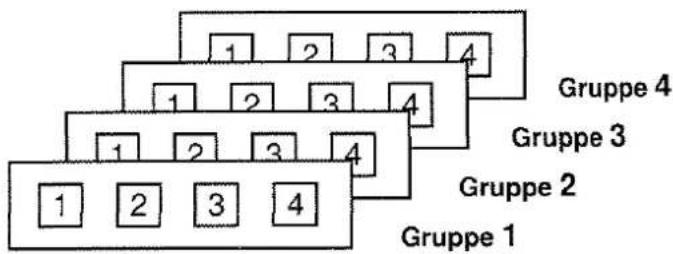

Für jeden Rhythmus stehen 16 verschiedene One Touch Program-Einstellungen zur Verfügung (4 Bedienoberflächen-Einstellungen x 4 Gruppen):

One Touch Program

1. Wählen Sie einen Rhythmus aus (S. 58).
2. Drücken Sie den [One Touch Program]-Taster.

Der [One Touch Program]-Taster leuchtet.

Das OTP Group-Display (One Touch Program Group Select-Display) erscheint für einige Sekunden:

1. Berühren Sie im OTP Group-Display die gewünschte One Touch Program-Gruppe.

Wenn Sie kein Feld berühren, wird automatisch "Group 1" ausgewählt. Zum Rhythmus passende Einstellungen werden automatisch auf die Registration [1]–[4]-Taster gelegt.

1. Drücken Sie einen der Registration [1] - [4]-Taster, um eine der One Touch Program-Einstellungen abzurufen.
2. Spielen Sie eine Note bzw. einen Akkord auf dem unteren Manual.

Der Rhythmus und die Automatische Begleitung starten mit einem Intro.

1. Drücken Sie den [One Touch Program]-Taster, so dass die Anzeige erlischt.

Die Bedienoberfläche besitzt nun wieder die EInstellungen, die vor Drücken des [One Touch Program]-Tasters gültig war.

Um das OTP Group-Display erneut aufzurufen, halten Sie den Registration [Write]-Taster gedrückt, und drücken Sie den [One Touch Program]-Taster.

Wenn Sie den [One Touch Program]-Taster drücken, wird die "Arranger Update"-Einstellung automatisch auf "INSTANT" eingestellt.

Spielen bzw. Laden eines Rhythmus/Music Styles von einer Diskette

Außer den internen Music Styles können Sie auch Styles von einer Diskette entweder direkt von einer Diskette abspielen bzw. in den internen Speicher der AT-90S/80S/60S laden.

■ Einlegen und Auswerfen einer Diskette

1. Schieben Sie die Diskette gerade in das Diskettenlaufwerk, bis sie einrastet. Der Disketten-Aufkleber muß nach oben gerichtet sein.

Das Laufwerk befindet sich rechts oberhalb des Manuals.

1. Drücken Sie den Eject-Taster.

Damit wird die Diskette aus dem Laufwerk ausgeworfen.

NOTIZ

Lesen Sie auch die Sicherheitshinweise zu dem Gebrauch von Disketten (S. 6).

NOTIZ

Nehmen Sie die Diskette nie aus dem Laufwerk, solange die Laufwerk-Anzeige noch leuchtet. Ansonsten können die Diskette oder/und das Laufwerk beschädigt werden.

■ Spielen eines Styles einer Music Style-Diskette

1. Drücken Sie den Rhythm [Disk]-Taster, so dass die Anzeige leuchtet.

Das Rhythm-Display erscheint:

2. Legen Sie die Music Style-Diskette in das Laufwerk.

Im Rhythm-Display erscheinen die Namen der auf der Diskette gespeicherten Rhythmen.

Die Rhythmen der Music Style-Diskette sind mit dem Symbol "☐" gekennzeichnet.

3. Berühren Sie im Rhythm-Display ein Feld mit einem Disketten-Rhythmus.

Während der Rhythmus in den internen Speicher geladen wird, blinkt der [Start/Stop]-Taster. Nach Abschluss des Ladevorgangs kann der Rhythmus gespielt werden.

4. Drücken Sie den [Start/Stop]-Taster oder den [Intro/Ending]-Taster.

Der Rhythmus wird gestartet.

Wern ein Rhythmus einer Music Style-Diskette in den internen Speicher geladen wurde, können Sie diesen Rhythmus durch Drücken des [Disk]-Tasters aufrufen (S. 70).

■ Laden von Disketten-Rhythmen in den internen Speicher

Über den [Disk]-Taster können normalerweise voreingestellte Rhythmen abgerufen werden, diese können aber auch durch Rhythmen einer Music Style-Diskette überschrieben werden. Auch nach Ausschalten der Orgel bleiben die von Diskette geladenen Music Styles im internen Speicher erhalten. Nutzen Sie diese Speicherplätze für Music Styles, die Sie häufig von einer Diskette laden würden.

1. Legen Sie die Music Style-Diskette in das Laufwerk.
2. Berühren Sie im Haupt-Display .

Das Rhythm-Display mit den Namen der auf der Diskette gespeicherten Bezeichnungen der Rhythmen erscheint. Die Rhythmen der Music StyleDiskette sind mit dem Symbol "☐" gekennzeichnet.

1. Berühren Sie .

Das Utility-Display erscheint:

4. Berühren Sie .

Das Loading Disk Rhythm-Display erscheint:

5. Mit < △> < ▽> können Sie die Display-Seiten umblättern. Wählen Sie den gewünschten Rhythmus, der in den internen Speicher geladen werden soll, durch Berühren eines der Felder aus.

Der Rhythm [Disk]-Taster blinkt.

6. Berühren Sie .

Das folgende Display erscheint:

Mit erreichen Sie wieder das vorherige Display.

7. Berühren Sie <▶><▶>, um die Display-Seite umzublättern, und wählen Sie durch Berühren eines Feldes den gewünschten Ziel-Speicherplatz aus.

Das folgende Display erscheint:

Mit < □▶> oder dem [Start/Stop]-Taster können Sie die Wiedergabe des ausgewählten Rhythmus starten.

Um den Vorgang abzubrechen, berühren Sie .

8. Berühren Sie , um den ausgewählten Rhythmus im internen Speicher zu übertragen.

Nach Beendigung des Ladevorgangs erscheint wieder das Rhythm-Display.

■ Zurücksetzen der [Disk]-Styles auf die Werksvoreinstellungen

Wenn Sie wieder die Original-Rhythmen für den Disk-Taster abrufen möchten, gehen Sie wie folgt vor.

1. Schalten Sie die Orgel aus.

2. Halten Sie den Rhythm [Disk]-Taster, und schalten Sie die Orgel ein.

Das folgende Display erscheint. Schalten Sie die Orgel in dieser Phase nicht aus!

Danach ist wieder der ab Werk eingestellte Rhythmus für den Rhythm [Disk]-Taster verfügbar.

NOTIZ

Während die Daten von der Diskette geladen werden, nehmen Sie nie die Diskette aus dem Laufwerk. Ansonsten werden die Daten nicht oder nur unvollständig in den Speicher geladen, und es können Fehlfunktionen auftreten. Wenn Sie die Orgel auf die Werksvoreinstellungen zurücksetzen, werden auch wieder die ab Werk programmierten Styles in die [Disk]-Speicher eingefügt. Laden Sie dann die Styles erneut von der Style-Diskette.

HINWEIS

Um die anderen Einstellungen der Orgel auf die Werksvoreinstellungen zurückzusetzen, wählen Sie die Factory Reset-Funktion (S. 22).

HINWEIS

Um die Rhythmen des Rhythm [World]-Tasters auf die ab Werk voreingestellten Werte zurückzusetzen, halten Sie den Rhythm [World]-Taster gedrückt, und schalten Sie die Orgel ein.

■ Laden der Rhythmen der World Style Setup Disk in den internen Speicher

Über den Rhythm [World]-Taster können normalerweise voreingestellte Rhythmen abgerufen werden, diese können aber auch durch Rhythmen der der Orgel beigefügten World Style Setup-Diskette überschrieben werden.

1. Legen Sie die World Style Setup-Diskette in das Laufwerk.
2. Berühren Sie im Haupt-Display .

Das Rhythm-Display erscheint:

1. Berühren Sie .

Das Utility-Display erscheint:

1. Berühren Sie .

Das World Rhythm-Display erscheint:

5. Berühren Sie das Symbol des gewünschten Landes.

Die folgenden Einstellungen stehen zur Verfügung:

USA, UK, Germany, France, Japan

Das folgende Display erscheint:

Mit wird wieder das Rhythm-Display angewählt.

6. Berühren Sie .

Das folgende Display erscheint:

7. Berühren Sie , um den Rhythmus in den internen Speicher zu übertragen.

Nach Beendigung des Ladevorgangs erscheint wieder das Rhythm-Display.

NOTIZ

Während die Daten von der Diskette geladen werden, nehmen Sie nie die Diskette aus dem Laufwerk. Ansonsten werden die Daten nicht oder nur unvollständig in den Speicher geladen, und es können Fehlfunktionen auftreten. Wenn Sie die Orgel auf die Werksvoreinstellungen zurücksetzen, werden auch wieder die ab Werk programmierten Styles auf den [World]-Taster gelegt. Laden Sie dann die Styles erneut von der World Style-Diskette.

■ Zurücksetzen des [World]-Tasters auf die Werksvoreinstellungen

Wenn Sie wieder die Original-Rhythmen für den [World]-Taster abrufen möchten, gehen Sie wie folgt vor.

1. Schalten Sie die Orgel aus.

2. Halten Sie den Rhythm [Disk]-Taster, und schalten Sie die Orgel ein.

Das folgende Display erscheint. Schalten Sie die Orgel in dieser Phase nicht aus!

Danach ist wieder der ab Werk eingestellte Rhythmus für den [World]-Taster verfügbar.

World Rhythm-Liste

AT-90S/80S

Einstellungen der Orgel auf die Werksvoreinstellungen zurückzusetzen, wählen Sie die Factory Reset-Funktion (S. 22).

Um die Rhythmen des Disk-Tasters auf die ab Werk voreingestellten Werte zurückzusetzen, halten Sie den Rhythm [Disk]-Taster gedrückt, und schalten Sie die Orgel ein.

Kapitel 3 Die Registrations-Taster

Die AT-90S/80S/60S besitzt eine "Registrierungs"-Funktion, mit der die Bedienfeld-Einstellungen mit einem Tastendruck abgerufen werden können. 12 Registrierungen können in der AT-90S/80S gespeichert werden, 8 Registrierungen in der AT-60S.

Die gespeicherten Registrier-Einstellungen bleiben auch nach Ausschalten der Orgel erhalten. Wenn Sie wieder die Werksvoreinstellungen der Registrier-Speicher erhalten möchten, führen Sie den "Factory Reset"- Vorgang aus (S. 22).

AT-90S/80S

AT-60S

Speichern einer Registrierung

1. Stellen Sie die Parameter auf die gewünschten Werte ein.
2. Halten Sie den [Write]-Taster gedrückt, und drücken Sie einen der Registration-Taster [1]–[12] ([1]–[8] an der AT-60S).

Damit werden die Bedienfeld-Einstellungen als Registrierung gesichert.

Auf einer 2HD-Diskette können bis zu 99 Registrier-Sets à 12 (8) Registrier-Einstellungen gespeichert werden (S. 84).

Informationen über die Parameter, die in einer Registrierung gespeichert werden, finden Sie auf S. 218.

Abrufen einer Registrierung

Die Registrierungen können mit einer von zwei Methoden abgerufen werden: "INSTANT" oder "DELAYED". Die Werksvoreinstellung ist "DELAYED".

■ Abrufen einer Registrierung mit der Einstellung DELAYED

Abrufen von Klängen und Einstellungen der Bedienoberfläche

1. Drücken Sie einen der Registration-Taster [1]–[12] ([1]–[8] bei der AT-60S).

Zusätzliches Abrufen der Einstellungen für Rhythmus und Automatische Begleitung

1. Halten Sie einen der Registration-Taster [1]–[12] ([1]–[8] bei der AT-60S) für mehrere Sekunden gedrückt.

Der Rhythm Select-Taster blinkt, und die Einstellungen für die Bedienoberfläche, den Rhythmus und die Automatische Begleitung werden abgerufen.

■ Abrufen einer Registrierung mit der Einstellung INSTANT

Abrufen der Einstellungen für die den Klang, die Bedienoberfläche, den Rhythmus und die Automatische Begleitung

1. Drücken Sie einen der Registration-Taster [1]–[12] ([1]–[8] bei der AT-60S).

Alle Einstellungen werden sofort abgerufen.

■ Sofortiges Abrufen einer Registrierung mit Einstellungen für Rhythmus und Begleitung

Normalerweise werden mit der Voreinstellung DELAYED die Rhythmus- und Begleit-Einstellungen nur dann abgerufen, wenn Sie einen Registration-Taster für mehrere Sekunden gedrückt halten. Sie können die Orgel aber auch so einstellen, das alle Einstellungen nur durch kurzes Drücken eines Registration-Tasters abgerufen werden (Einstellung INSTANT).

1. Berühren Sie im Haupt-Display .

Das Sub-Fenster erscheint:

2. Berühren Sie .

Das Registration Load-Display erscheint:

3. Berühren Sie .

Das Utility-Display erscheint:

4. Berühren Sie .

Das Registration Options-Display erscheint:

5. Berühren Sie das Arranger Update-Feld, um "INSTANT" auszuwählen.

Jedesmal, wenn Sie das Arranger Update-Feld berühren, wird die Funktion umgeschaltet.

Setting	Descriptions
DELAYED	Wenn Sie einen der Registration-Taster für mehrere Sekunden gedrückt halten, werden alle Einstellungen inkl. für Rhythmus und Begleitung abgerufen. Wenn Sie einen Registration-Taster nur kurz drücken, werden alle Einstellungen ohne Rhythmus und Begleitung abgerufen.
INSTANT	Wenn Sie einen Registration-Taster nur kurz drücken, werden alle Einstellungen inkl. für Rhythmus und Begleitung abgerufen.

6. Berühren Sie .

Automatische Sicherung bei Verändern der Einstellungen

Wenn die Anzeige des [Manual]-Tasters leuchtet, werden alle Einstellungen automatisch auf dem [Manual]-Taster gesichert. Wenn Sie danach eine der Registrierungen auswählen, können Sie durch Drücken des [Manual]-Tasters immer wieder zu Ihrer letzten Einstellung zurückkehren.

Sie können bestimmen, wie schnell die Transponierung abgerufen wird, wenn Sie einen der Registration-Taster drücken. Siehe "Bestimmen der Methode, mit der die Transponierung abgerufen wird" (S. 167).

Die Einstellungen des [Manual]-Tasters werden nach Auschalten der Orgel immer auf die Werksvoreinstellungen zurückgesetzt.

Benennen eines Registration-Sets

In der Voreinstellung werden die Registration-Sets mit Namen wie „REGIST-01 – 99“ versehen. Sie können und sollten eine andere, individuelle Bezeichnungen eingeben.

1. Berühren Sie im Haupt-Display .

Das Sub-Fenster erscheint:

2. Berühren Sie .

Das Registration Save-Display erscheint:

3. Berühren Sie .

4. Berühren Sie .

Das Rename-Display erscheint:

5. Mit < ABC/abc/1% > können Sie zwischen Groß- und Kleinschreibung sowie Symbolen umschalten.

Jedesmal, wenn Sie dieses Feld berühren, wird wie folgt weitergeschaltet: Großbuchstaben → Kleinbuchstaben → Symbole → Großbuchstaben → ....

6. Wählen Sie das gewünschte Zeichen durch Berühren des entsprechenden Symbols im Display aus.

Die folgenden Zeichen bzw. Funktionen stehen zur Verfügung:

Großbuchstaben	A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
Kleinbuchsta- ben	a b c d e f g h i j k l m n o p q r s t u v w x y z
Symbole	!“ # % & ‘ ( ) * + , - . / : ; = ? ^ _ 0 1 2 3 4 5 6 7 8 9
	Löscht das Zeichen an der Cursor-Position.
	Fügt ein Leerzeichen an der Cursor-Position ein.
	Bewegt den Cursor in derNamenzeile nach links bzw. rechts.

Mit können Sie den Vorgang abbrechen.

7. Berühren Sie .

Damit ist das Registrations-Set benannt.

Das Rename-Display kann auch wie folgt erreicht werden:

Haupt-Display

→ <Regist

Load>→ Registration Load-

Display → Utility-

Display

Haupt-Display

→ <Regist

Formatieren einer Diskette

Bevor eine Diskette mit der Orgel verwendet werden kann, muß diese vorher mit dem Laufwerk der Orgel formatiert werden.

1. Setzen Sie den Protect-Schalter auf die "Write"-Position.

2. Legen Sie die Diskette (mit dem Aufkleber nach oben) in das Laufwerk.

3. Berühren Sie im Haupt-Display .

Das Sub-Fenster erscheint:

NOTIZ

Durch die Formatierung werden alle vorherigen Daten einer Diskette gelöscht.

4. Berühren Sie .

Das Registration Save-Display erscheint:

5. Berühren Sie .

Das Utility-Display erscheint.

6. Berühren Sie .

Das Format Disk-Display erscheint:

Mit wird wieder das Registration Save-Display aufgerufen, ohne dass die Diskette formatiert wird.

7. Berühren Sie , um den Formatier-Vorgang zu starten.

Während der Formatierung erscheint die folgende Anzeige im Display:

Nach Abschluss der Formatierung erscheint wieder das Registration Save-Display.

NOTIZ

Nehmen Sie nie eine

Diskette aus dem

Laufwerk, solange dieses

noch arbeitet.

Speichern von Registration-Sets auf eine Diskette

Auf einer 2HD-Diskette können bis zu 99 Registrations-Sets (mit jeweils 12 Registrier-Einstellungen für die AT-90S/80S bzw. 8 Registrier-Einstellungen für die AT-60S) gespeichert werden. Wenn Sie eigene Registrierungen erstellt haben, sollten Sie diese immer auf eine oder mehrere Disketten sichern, um eine Sicherheitskopie zu besitzen.

1. Legen Sie eine mit der Orgel formatierte Diskette in das Laufwerk.
2. Berühren Sie im Haupt-Display . Das Sub-Fenster erscheint:

1. Berühren Sie . Das Registration Save-Display erscheint:

1. Wählen Sie mit <▶><▶> die gewünschte Ziel-Speichernummer aus.

Siehe auch "Benennen eines Registration-Sets" (S. 80)

Speichernummern, die noch nicht belegt sind, werden im Display mit "----" angezeigt.

Mit können Sie den Vorgang abbrechen.

5. Berühren Sie .

Das Save Format-Display erscheint:

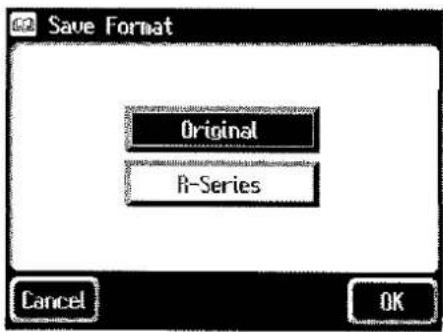

6. Berühren Sie oder .

Einstellung	Beschreibung
Original	Dieses Format kann nur von den Orgeln der AT-S-Serie erkannt werden.
R-Series	Dieses Format kann von den Orgein der AT-R-Serie erkannt werden.

7. Berühren Sie .

Damit wird der Speichervorgang für die Registrationsdaten gestartet. Nach Abschluss des Speichervorgangs wird die “----”-Anzeige im Display durch den Mamen des Registration-Sets ersetzt. Wenn das Registration Set benannt wurde, wird auch der Name des Registration Sets mit auf der Diskette gesichert.

Falls das folgende Display erscheint

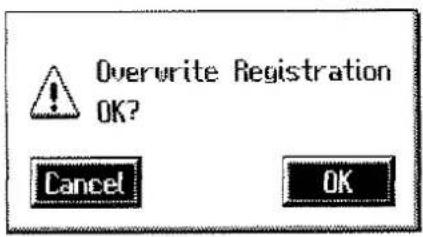

Wenn Sie eine Speichernnummer ausgewählt haben, die bereits belegt ist, und Sie dann berühren, erscheint das folgende Display:

Wenn Sie das Registration-Set überschreiben möchten

1. Berühren Sie .

Wenn Sie das Registration-Set nicht überschreiben möchten

1. Berühren Sie .
2. Wählen Sie im Registration Save-Display ein Feld mit der Anzeige "----" aus(diese Speichernummer ist noch nicht mit Daten belegt).
3. Speichern Sie das Registration-Set auf diesem noch nicht mit Daten belegten Speicherplatz (S. 84).

Nach Abschluss des Speichervorgangs wird der Name des gesicherten Registration-Sets im Display angezeigt.

Laden von Registrierungen

Mit diesem Vorgang können Sie auf einer Diskette gespeicherte Registrations-Sets oder auch nur einzelne Registrierungen in den internen Speicher zurückübertragen. Sie haben drei Möglichkeiten:

• Laden eines kompletten Registration-Sets (Load) → (S. 87)
• Laden einer einzelnen Registration (Load One) → (S. 89)
• Laden des auf der Diskette nachfolgend gespeicherten Registration-Sets (Load Next) → (S. 92)

■ Laden eines Registration-Sets

1. Legen Sie die Diskette mit den Daten in das Laufwerk.

2. Berühren Sie im Haupt-Display .

Das Sub-Fenster erscheint:

1. Berühren Sie .

Das Registration Load-Display erscheint:

1. Wählen Sie mit < △> < ▽> das gewünschte Registration-Set aus.

Mit können Sie den Vorgang abbrechen.

NOTIZ

Beachten Sie, daß die vorherigen internen Daten dadurch überschrieben werden. Speichern Sie Ihre Registrier-Einstellungen bei Bedarf vorher auf eine Diskette (S. 84).

Das Registration Load-Display kann auch direkt durch Drücken des [Registration]-Tasters aufgerufen werden.

5. Berühren Sie .

Das ausgewählte Registration-Set wird geladen.

Wenn Sie ein Registration-Set im Format der AT-90/AT-80/AT-30 laden, erscheint das folgende Display:

Siehe auch "Die

Verwendung von

Registrierungen

vorheriger Roland

Atelier-Orgeln" (S. 97)

■ Laden einer einzelnen Registrierung

1. Legen Sie die Diskette mit den Daten in das Laufwerk.
2. Berühren Sie im Haupt-Display .

Das Sub-Fenster erscheint:

1. Berühren Sie .

Das Registration Load-Display erscheint:

1. Wählen Sie mit<△><▽>das gewünschte Registration-Set aus.
2. Berühren Sie .

Das Registration Load-Display kann auch direkt durch Drücken des [Registration]-Tasters aufgerufen werden.

6. Berühren Sie .

Das Load One Registration-Display erscheint:

AT-90S/80S

AT-60S

7. Berühren Sie Disk <1>-<12> (AT-60S: Disk <1>-<8>), um die einzelne Registrierung auszuwählen, die in den internen Speicher geladen werden soll.

AT-90S/80S

AT-60S

8. Berühren Sie Internal<1>-<12> (AT-60S: Internal <1>-<8>), um die Ziel-Speichernummer im internen Speicher auszuwählen.

AT-90S/80S

AT-60S

Mit können Sie den Vorgang abbrechen.

9. Berühren Sie .

Das folgende Display erscheint:

Executing...

Nach Abschluss des Ladevorgangs erscheint wieder das Haupt-Display.

■ Laden des auf der Diskette nachfolgend gespeicherten Registration-Sets (Load Next)

Wenn Sie den [Load Next]-Taster drücken, wird das auf der Diskette nachfolgend gespeichterte Registration-Set in den internen Speicher geladen. Dieses wird als "Load Next" bezeichnet.

Diese Methode ist besonders für den Live-Betrieb einzusetzen. Sie müssen dann nicht nach dem gewünschten Registration-Set auf der Diskette suchen.

1. Legen Sie die Diskette mit den Daten in das Laufwerk.
2. Drücken Sie den [Load Next]-Taster.

Das folgende Display erscheint:

1. Drücken Sie einen der Registration [1]-[12]-Taster ([1]-[8]-Taster bei der AT-60S) bzw. berühren Sie im Display.

Das erste auf der Diskette gespeicherte Registration-Set wird in den internen Speicher geladen.

1. Wiederholen Sie die Schritte 2 und 3, um weitere Registration-Sets in den internen Speicher zu laden.

Mit der "Disk Edit"- Funktion können Sie die Reihenfolge bzw. die Namen der Registration- Sets ändern bzw. ein Registration-Set löschen (S. 96).

Taster	Beschreibung
Undo	Anwahl des vorherigen Registration-Sets
OK	Ausführen des Ladevorgangs. Das vorherige Registration-Set kann nicht mehr ausgewählt werden.

Überprüfen des nachfolgenden Registration Sets

1. Wählen Sie das Haupt-Display aus.

1. Berühren Sie das Symbol so oft, bis das Symbol erscheint. Im Haupt-Display erscheint nun der Registration-Name.

Nachdem das nachfolgende Registration-Set geladen wurde

Nachdem einmal mit "Load Next" ein Registration-Set aufgerufen wurde, erscheint im Display das Symbol "Next" neben dem Namen des wiederum nachfolgenden Registration-Sets auf der Diskette.

Falls kein nachfolgende Registration-Set geladen wird

Neben dem "Next"-Symbol erscheint "----".

Löschen eines Registration-Sets auf der Diskette

Mit diesem Vorgang können Sie ein Registrations-Set auf der Diskette löschen.

1. Legen Sie die Diskette mit den Daten in das Laufwerk.
2. Berühren Sie im Haupt-Display .

Das Sub-Fenster erscheint:

1. Berühren Sie .

Das Disk Edit-Display erscheint:

Taster	Bedeutung	Beschreibung
Rename	Verändern des Namens	Das Rename-Display erscheint, in dem Sie das ausgewählte Registration-Set umbenennen können.
Up	Verändern der Position (nach oben)	Das ausgewählte Registration-Set wird in der Liste aufwärts bewegt.
Down	Verändern der Position (nach unten)	Das ausgewählte Registration-Set wird in der Liste abwärts bewegt.
Delete	Löschen des Registration-Sets	Das ausgewählte Registration-Set wird gelöscht.

1. Wählen Sie mit < △> < ▽> das Registration-Set aus, das gelöscht werden soll.

2. Berühren Sie .

Das folgende Display erscheint:

Um den Vorgang abzubrechen, berühren Sie .

1. Berühren Sie , um das ausgewählte Registration-Set zu löschen.

Nach dem Lösch-Vorgang erscheint wieder das Disk Edit-Display.

Anstelle des Namens des Registration-Sets erscheint im Display "----".

Verändern der Reihenfolge der Registration-Sets auf der Diskette

Sie können ein Registration-Set umbenennen (S. 80), löschen (S. 94) oder die Reihenfolge auf der Diskette verändern.

Letzere Funktion ist besonders wichtig im Zusammenhang mit der Nutzung der "Load Next"-Funktion (S. 92).

1. Legen Sie die Diskette mit den Daten in das Laufwerk.
2. Berühren Sie im Haupt-Display .

Das Sub-Fenster erscheint:

1. Berühren Sie .

Das Disk Edit-Display erscheint:

1. Wählen Sie mit < △> < ▽> das Registration-Set aus, dessen Position verschoben werden soll.
2. Verändern Sie die Position des Registration-Sets mit oder .

Taster	Bedeutung	Beschreibung
Rename	Verändern des Namens	Das Rename-Display erscheint, in dem Sie das ausgewählte Registration-Set umbenennen können.
Up	Verändern der Position (nach oben)	Das ausgewählte Registration-Set wird in der Liste aufwärts bewegt.
Down	Verändern der Position (nach unten)	Das ausgewählte Registration-Set wird in der Liste abwärts bewegt.
Delete	Löschen des Registration-Sets	Das ausgewählte Registration-Set wird gelöscht.

1. Berühren Sie .

Die Verwendung von Registrierungen vorheriger Roland Atelier-Orgeln

Sie können die Registrations-Daten der Atelier-Orgeln AT-90/80/30 in die AT-S-Serie übertragen. Dabei werden die Daten beim Ladevorgang konvertiert.

Zusätzlich kann der original verwendete Music Style auf den [Disk]-Taster geladen werden, um die Registrierung zu vervollständigen.

Importieren einer Registrierung im Format "AT-90/80/30"

1. Legen Sie die Diskette mit den Daten für die AT-90/80/30 in das Laufwerk.
2. Berühren Sie im Haupt-Display .

Das Sub-Fenster erscheint:

1. Berühren Sie .

Das Registration Load-Display erscheint:

1. Wählen Sie mit <△><▽> die Registrierung aus, die importiert werden soll.

Die Daten der Atelier-Orgeln AT-90R/80R/60R/30R/20R können direkt geladen werden und müssen nicht konvertiert werden.

Das Registration Load-Display kann auch direkt durch Drücken des [Registration]-Tasters aufgerufen werden.

Um den Vorgang abzubrechen, berühren Sie .

5. Berühren Sie .

Das folgende Display erscheint:

Um den Vorgang abzubrechen, berühren Sie .

6. Berühren Sie das Symbol der Orgel, auf der die zu importierende Registrierung programmiert wurde.

7. Berühren Sie , um den Import-Vorgang zu starten.

Wenn der Rhythmus, der für diese Registrierung notwendig ist, im internen Speicher gefunden wird, wird die Registrierung in den internen Speicher geladen. Danach erscheint wieder das Registration Load-Display.

NOTIZ

Falls die ab Werk voreingestellten Rhythmen des [Disk]-Tasters oder des [World]-Tasters überschrieben wurden, kann es vorkommen, das einige Registrierungen nicht korrekt importiert werden können.

Wenn der zur Registrierung zugehörige Music Style nicht im internen Speicher gefunden wird

In diesem Fall erscheint im Display ein Hinweis auf die Nummer des Rhythmus, den Sie auf der beigefügten Music Styler-Diskette finden.

AT-90S/80S

AT-60S

8. Notieren Sie sich die Nummer des Music Styles, und berühren Sie .

Das Instrument sucht ersatzweise einen ähnlichen Music Style aus dem internen Speicher und importiert die Registrations-Daten.

Laden des AT-90/80/30-kompatiblen Rhythmus auf den [Disk]-Taster

1. Nehmen Sie die Registrations-Diskette aus dem Laufwerk, und legen Sie die Music Style-Diskette in das Laufwerk.

2. Laden Sie den bei Schritt 8 angegebenen Music Style auf den [Disk]-Taster (S. 70).

Auswahl einer Registrierung über einen Schlüsselbegriff

Sie können eine Registrierung über einen Schlüsselbegriff auswählen, z.B. durch Auswahl des Namens eines Künstlers wie z.B. Hector Olivera. Ihnen stehen dann die gleichen Einstellungen für Ihr Spiel zur Verfügung.

1. Berühren Sie im Haupt-Display .

Das Sub-Fenster erscheint:

2. Berühren Sie .

Das Quick Registration-Display erscheint:

1. Blättern Sie mit <▶><▶> die Display-Seiten um, und berühren Sie im Display den gewünschten Schlüsselbegriff. Danach werden die entsprechende Klänge aufgerufen.

1. Berühren Sie entweder , , oder , um den Bereich/die Bereiche zu bestimmen, für die der passende Klang zugeordnet werden soll.

Einstellung	Bereich, für den der Klang ausgewählt wird
Total	Oberes und unteres Manual, Fußpedal
Upper	nur oberes Manual
Lower	nur unteres Manual
Pedal	nur Fußpedal

1. Blättern Sie mit <▶><▶> die Display-Seiten um, und berühren Sie das Symbol des gewünschten Klangs.

Der ausgewählte Klang wird dem bei Schritt 4 gewählten Bereich zugewiesen.

Kapitel 4 Die Spiel-Funktionen

Transponieren in eine andere Tonart (Key Transpose)

Mit dieser Funktion können Sie das Manual in Halbtonschritten in eine andere Tonart transponieren. Damit können Sie in einer anderen Tonart spielen, ohne dass Sie Ihren Fingersatz umstellen müssen.

Transpose

1. Stellen Sie den gewünschten Transponierwert mit den Transpose [-]/[+]-Tastern ein.

Jedesmal, wenn Sie einen der Transpose [-]/[+]-Taster drücken, wird die Tonhöhe um einen Halbton entweder abwärts oder aufwärts transponiert.

Der Einstellbereich ist "A b -G" (in Halbtonschritten). Der aktuelle Wert wird im Haupt-Display angezeigt.

Status der Transpose [-]/[+] - Taster

Die Transponierung ist eingeschaltet (nicht auf "C")	Einer der Transpose [-]/[+]-Taster leuchtet.
Die Transponierung ist ausgeschaltet ("C")	Beide Transpose [-]/[+]-Taster sind erloschen.

2. Drücken Sie beide Transpose [-]/[+]-Taster gleichzeitig, um wieder die Voreinstellung ("C") anzuwählen.

Die Transponier-Einstellung kann in einer Registrierung gespeichert werden. Siehe "Einstellungen, die nach Ausschalten gespeichert bleiben" (S. 218).

Sie können bestimmen, wann die Transponierung nach Auswahl der Registrierung abgerufen wird. Siehe "Bestimmen der Methode, mit der die Transponierung abgerufen wird" (S. 167).

Einstellen der Lautstärke mit dem Expression Pedal

Sie können die Gesamtlautstärke mit dem Expression Pedal einstellen.

Lautstärke wird verringert

Lautstärke wird erhöht

Halten des Klangs (Damper Pedal)

Wenn Sie das Damper (Sustain) Pedal drücken, wird der Klang auch nach Loslassen der Tasten des Manuals gehalten.

In der Werksvoreinstellung wirkt die Haltefunktion auf den Klang des unteren Manuals (Lower).

Sie können die Funktionsweise des Expression Pedals einstellen (S. 163).

Sie können einstellen, ob das Expression Pedal die Lautstärke während der Aufnahme von Musikdaten steuert (S. 162).

Sie können einstellen, ob das Expression Pedal die Lautstärke während der Wiedergabe von Musikdaten einer Diskette steuert (S. 162).

Die Haltefunktion kann auch für den Klang des oberen Manuals (Upper) eingesetzt werden (S. 163).

Die Haltefunktion ist nicht einsetzbar für den Solo-Klang.

Die Haltefunktion ist nicht einsetzbar für den Pedal Bassklang, der über das untere Manual gespielt wird, wenn die Anzeige des [To Lower]-Tasters bzw. des [Bass Split]-Tasters leuchtet.

Pitch Bend- und Vibrato-Effekte

Wenn Sie den Pitch Bend/Vibrato-Hebel nach links oder rechts bewegen, wird die Tonhöhe nach unten bzw. nach oben verändert. Wenn Sie den Hebel nach vorne drücken, wird ein Vibrato-Effekt ausgelöst.

In der Voreinstellung wirkt das Pitch Bend auf die Klänge des oberen Manuals.

Einstellen der Klangfarbe

Mit dem Brilliance-Regler können Sie die Brillanz des Klangs verändern.

1. Das Schieben des Reglers nach oben lässt den Klang "heller" erklingen, das Schieben des Reglers nach unten lässt den Klang "gedämpft" erklingen.

Sie können erreichen, dass das Pitch Bend und Vibrato auf den Klang des unteren Manuals oder des Fußpedals wirkt. Siehe "Bestimmen der Bereiche, für die der Pitch Bend/Vibrato-Effekt wirkt" (S. 163).

Sie können den

Tonhöhenbereich für das Pitch Bend einstellen. Siehe

"Verändern der

Bandbreite des Pitch

Bend-Effektes" (S. 164).

Der Vibrato-Effekt ist nicht für alle Klänge wirksam (S. 193).

Diese Einstellung kann nicht in einer Registrierung gespeichert werden.

Die Fußschalter

Links und rechts des Expression Pedals finden Sie jeweils einen Fußschalter, mit denen Sie verschiedene Funktionen ausführen können.

In der Voreinstellung sind den Fußschaltern die folgenden Funktionen zugeordnet:

Rechter Fußschalter	Umschaltung der Rotary-Geschwindigkeit zwischen „schnell“ und „langsam“.
Linker Fußschalter	Glide-Funktion (die Tonhöhe wird um einen Halbton herabgesetzt und erreicht die normale Tonhöhe wieder, wenn der Fußschalter losgelassen wird).

1. Drücken Sie den rechten Fußschalter nach rechts.

Bei jeder Fußschalter-Betätigung wird die Rotary-Geschwindigkeit umgeschaltet.

2. Drücken Sie den linken Fußschalter nach links.

Solange Sie den Fußschalter nach links gedrückt halten, ist die Tonhöhe um einen Halbton verringert. Sobald Sie den Fußschalter wieder loslassen, wird wieder die normale Tonhöhe erreicht.

Sie können die Funktionen der beiden Fußschalter auch verändern. Siehe

"Einstellen der

Funktionen der

Fußschalter" (S. 160).

Der Glide-Effekt wirkt nur für das Manual, dem auch der Pitch bend/Vibrato-Hebel zugeordnet ist. Siehe

"Bestimmen der

Bereiche, für die der

Pitch Bend/Vibrato-Effekt wirkt" (S. 163).

Wenn der Parameter

"Regist Shift" auf "RIGHT" oder "LEFT" steht, wird mit dem linken bzw. rechten Fußschalter die Registrierung umgeschaltet (S. 161).

Kapitel 5 Verschiedene Spieleffekte

Die AT-90S/80S/60S besitzt verschiedene Spieleffekte, mit denen Sie Ihr Spiel einfach und unkompliziert aufwerten können.

Hinzufügen einer Harmonie zur Melodiestimme bei der AT-90S (Harmony Intelligence)

Harmony Intelligence ist eine Funktion, welche für den Klang des oberen Manuals eine automatische zweite Melodiestimme auf Grundlage des auf dem unteren Manual gespielten Akkordes hinzufügt. Zusätzlich wird ein passender Klang ausgewählt.

Wenn Sie einen der Harmony Intelligence-Taster drücken, wird automatisch ein entsprechend passender Klang ausgewählt.

1. Drücken Sie einen der Harmony Intelligence-Taster (die Anzeige leuchtet).

Jedesmal, wenn Sie diesen Taster drücken, wird die Funktion ein- bzw. ausgeschaltet.

Die Bezeichnung der ausgewählten Harmony Intelligence-Funktion wird für einige Sekunden im Display angezeigt.

Sie können einen von 24 verschiedenen Harmony Intelligence-Typen auswählen. Dieser Typ entscheidet auch darüber, wie die Noten erklingen.

■ Der Harmony Intelligence [Others]-Taster (AT-90S)

Über den Harmony Intelligence [Others]-Taster können Sie verschiedene Harmony Intelligence-Einstellungen auswählen.

1. Drücken Sie den Harmony Intelligence [Others]-Taster.

Das Harmony Intelligence-Display erscheint für einige Sekunden.

2. Blättern Sie mit <▶><▶> die Display-Seiten um, und berühren Sie das Symbol für die gewünschte Harmony Intelligence-Funktion.

Die Anzeige des Harmony Intelligence [Others]-Taster blinkt.

3. Drücken Sie erneut den Harmony Intelligence [Others]-Taster.

Die Harmony Intelligence [Others]-Anzeige leuchtet, und die Auswahl ist damit bestätigt.

Die Auswahl kann auch durch Berühren von im Harmony Intelligence-Display bestätigt werden.

Typ	Wie die Noten erklingen	Bereich
[Organ]	Upper-Klang	Upper-Klang
[Big Band]	Solo-Klang	Upper-Klang
[Strings]	Solo-Klang & Upper-Klang	Upper-Klang
[Block]	Solo-Klang & Upper-Klang	Upper-Klang
[Hymn]	Solo & Upper-Klang	Upper-Klang
[Traditional]	Solo-Klang & Upper-Klang	Upper-Klang
[Harp]	erklingt nicht	Upper-Klang
[Others]
DUET	Solo-Klang	Upper-Klang
COMBO	Solo-Klang	Upper-Klang
JAZZ SCAT	Solo-Klang	Upper-Klang
COUNTRY	Solo-Klang & Upper-Klang	Upper-Klang
BROADWAY	Solo-Klang & Upper-Klang	Upper-Klang
BRASS	Solo-Klang	Upper-Klang
FLUTE	Solo-Klang	Upper-Klang
DIXIELAND	Solo-Klang	Upper-Klang
HYMN2	Solo-Klang & Upper-Klang	Upper-Klang
GOSPEL	Solo-Klang & Upper-Klang	Upper-Klang
SYNTH	Solo-Klang & Upper-Klang	Upper-Klang
OCTAVE 1	Solo-Klang & Upper-Klang	Upper-Klang
OCTAVE 2	Solo-Klang & Upper-Klang	Upper-Klang
1 NOTE	Solo-Klang & Upper-Klang	Upper-Klang
2 NOTES	Solo-Klang & Upper-Klang	Upper-Klang
3 NOTES	Solo-Klang & Upper-Klang	Upper-Klang
4 NOTES	Solo-Klang & Upper-Klang	Upper-Klang

NOTIZ

Die Anzahl der gespielten Noten ist abhängig vom ausgewählten Harmony Intelligence-Typ.

HINWES

Der Harmony Intelligence-Typ "Harp" erklingt nur, wenn Sie auf dem unteren Manual einen Akkord und auf dem oberen Manual ein Glissando spielen.

Hinzufügen einer Harmonie zur Melodiestimme bei der AT-80S/60S (Harmony Intelligence)

1. Drücken Sie den Harmony Intelligence-Taster, so dass die Anzeige leuchtet.

Jedesmal, wenn Sie diesen Taster drücken, wird die Funktion ein- bzw. ausgeschaltet.

Das Harmony Intelligence-Display wird für einige Sekunden im Display angezeigt.

■ Auswahl des Harmony Intelligence-Typs

Die AT-80S besitzt 18 verschiedene Harmonietypen, die AT-60S besitzt 12 verschiedene Harmonietypen.

Wenn Sie den [Harmony Intelligence]-Taster drücken, so dass die Anzeige leuchtet, wird automatisch ein entsprechend passender Klang ausgewählt. Der Harmonietyp entscheidet auch darüber, wie die Noten erklingen.

1. Drücken Sie den [Harmony Intelligence]-Taster, so dass die Anzeige leuchtet.

Das Harmony Intelligence-Display wird für einige Sekunden im Display angezeigt.

AT-80S

AT-60S

2. Blättern Sie mit <☐> <☐> die Display-Seiten um, und berühren Sie das Symbol für die gewünschte Harmony Intelligence-Funktion.

Die Anzeige des [Harmony Intelligence]-Taster blinkt.

Orgel	Harmony Intelligence-Typ
AT-80S	DUET, ORGAN, COMBO, STRINGS, HYMN, BLOCK, HARP,JAZZ SCAT, BIG BAND, COUNTRY, BROADWAY, TRADITIONAL, OCTAVE 1, OCTAVE 2, 1 NOTE, 2 NOTES, 3 NOTES, 4 NOTES
AT-60S	ORGAN, COMBO, STRINGS, HYMN, BLOCK, HARP, JAZZSCAT, BIG BAND, BROADWAY, TRADITIONAL, OCTAVE 1,OCTAVE 2

3. Drücken Sie erneut den [Harmony Intelligence]-Taster.

Der [Harmony Intelligence]-Anzeige leuchtet, und die Auswahl ist damit bestätigt.

Der Harmony Intelligence-Typ entscheidet auch darüber, wie die Noten erklingen.

Typ	Wie die Noten erklingen	Bereich
DUET	Solo-Klang	Upper-Klang
ORGAN	Upper-Klang	Upper-Klang
COMBO	Solo-Klang	Upper-Klang
STRINGS	Solo-Klang & Upper-Klang	Upper-Klang
HYMN	Solo-Klang & Upper-Klang	Upper-Klang
BLOCK	Solo-Klang & Upper-Klang	Upper-Klang
HARP	not sounded	Upper-Klang
JAZZ SCAT	Solo-Klang	Upper-Klang
BIG BAND	Solo-Klang	Upper-Klang
COUNTRY	Solo-Klang & Upper-Klang	Upper-Klang
BROADWAY	Solo-Klang & Upper-Klang	Upper-Klang
TRADITIONAL	Solo-Klang & Upper-Klang	Upper-Klang
OCTAVE 1	Solo-Klang & Upper-Klang	Upper-Klang
OCTAVE 2	Solo-Klang & Upper-Klang	Upper-Klang
1 NOTE	Solo-Klang & Upper-Klang	Upper-Klang
2 NOTES	Solo-Klang & Upper-Klang	Upper-Klang
3 NOTES	Solo-Klang & Upper-Klang	Upper-Klang
4 NOTES	Solo-Klang & Upper-Klang	Upper-Klang

Die Auswahl kann auch durch Berühren von im Harmony Intelligence-Display bestätigt werden.

Die Anzahl der gespielten Noten ist abhängig vom ausgewählten Harmony Intelligence-Typ.

Der Harmony Intelligence-Typ "Harp" erklingt nur, wenn Sie auf dem unteren Manual einen Akkord und auf dem oberen Manual ein Glissando spielen.

Der Rotary-Effekt

"Rotary" simuliert den Klangeffekt eines sich drehenden Lautsprechers. Sie haben hier zwei Einstellmöglichkeiten: "Fast" (schnell) und "Slow" (langsam).

1. Wählen Sie den Klang aus, für den der Rotary-Effekt eingeschaltet werden soll.
2. Drücken Sie den Rotary Sound [On/Off]-Taster, so dass die Anzeige leuchtet.
   Damit ist der Rotary-Effekt für den Klang eingeschaltet.
3. Drücken Sie den Rotary Sound [Fast/Slow]-Taster, um zwischen "schneller Rotation" (Anzeige leuchtet) und "langsamer Rotation" (Anzeige ist erloschen) umzuschalten.

Rotary [Fast/Slow]-Taster	Effect
LED leuchtet (Fast)	Simulation einer schnellen Lautsprecher-Rotation.
LED erloschen (Slow)	Simulation einer langsamen Lautsprecher-Rotation.

NOTIZ

Für einige Klänge ist der Rotary-Effekt nicht einschaltbar. Siehe "Klangliste" (S. 193).

Die Funktion des Rotary Sound [Fast/Slow]-Tasters kann auch den Fußschaltern links und rechts des Expression Pedals zugewiesen werden (S. 160).

Der Chorus-Effekt

Der Chorus ist ein Modulations-Effekt, der dem Klang zusätzliche Breite und Fülle verleiht. Der Chorus-Effekt kann für die 4 Parts "Upper Symphonic", "Upper Orchestral", "Lower Symphonic" und "Lower Orchestral" angewendet werden.

1. Berühren Sie im Haupt-Display .

Das Sub-Fenster erscheint:

2. Berühren Sie im Sub-Fenster oder .

Menu	Part, für den der Chorus-Effekt erklingt
Upper Kbd	Upper-Part
Lower Kbd	Lower-Par

Bei einigen Klängen ist der Chorus-Effekt bereits in der Voreinstellung eingeschaltet.

3. Berühren Sie das Chorus-Feld des gewünschten Parts, um den Chorus-Effekt entweder einzuschalten (ON) oder auszuschalten (OFF).

Jedesmal, wenn Sie das Feld berühren, wird der Chorus-Effekt ein- bzw. ausgeschaltet.

Anzeige	Beschreibung
ON	Der Chorus-Effekt ist eingeschaltet.
OFF	Der Chorus-Effekt ist ausgeschaltet.

4. Berühren Sie .

Der Sustain-Effekt

Der Sustain-Effekt ermöglicht das Halten des Klangs auch nach Loslassen der Taste. Der Sustain-Effekt ist anwendbar für die Klänge des Upper-Parts (außer dem Solo-Part), des Lower-Parts und den Klängen des Fußpedals.

○AT-90S/80S

Sustain

○AT-60S

Sustain

1. Drücken Sie den Sustain-Taster für einen oder mehrere der Bereiche [Pedal], [Lower] oder [Upper] (die entsprechende Anzeige leuchtet).

NOTIZ

Für einige Klänge ist der Chorus-Effekt nicht einschaltbar. Siehe "Klangliste" (S. 193).

HINWEIS

Die Chorus Ein/Aus-Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

NOTIZ

Der Sustain-Effekt ist nicht für den Klang des Solo-Parts nutzbar.

HINWEIS

Die Dauer des Sustain kann für jeden Bereich unterschiedlich lang eingestellt werden (S. 121).

Der Reverb-Effekt

Reverb ist ein Effekt, der den Hall eines Raumes simuliert (z.B. Kirche, Konzerthalle usw.).

1. Stellen Sie die allgemeine Hall-Lautstärke mit den Reverb [▲]/[▼]-Tastern ein.

Mit dem [▲]-Taster wird die Hall-Lautstärke erhöht, mit dem [▼]-Taster wird die Hall-Lautstärke verringert. Wenn die Reverb-Anzeige nicht leuchtet, ist der Hall nicht hörbar.

Wenn Sie einen der Reverb [▲][▼]-Taster drücken, erscheint im Display die Level Balance Monitor-Anzeige. Hier können Sie die Hall-Lautstärkewerte der verschiedenen Bereiche überprüfen.

Sie können auch das Hall-Programm verändern und die Hall-Lautstärke für jeden Part einzeln einstellen. Siehe Verändern des Reverb-Typs (S. 115), Einstellen der Hall-Lautstärke (S. 117) und Verändern der Eigenschaften der Hall-Reflektionen (S. 116).

■ Verändern des Reverb-Typs

Sie können eines von 11 verschiedenen Hall-Programmen auswählen.

Reverb (S. 114)

1. Berühren Sie im Haupt-Display .

Das Sub-Fenster erscheint:

1. Berühren Sie im Sub-Fenster .

Das Effect-Display erscheint:

1. Wählen Sie mit <Δ><∇>"Reverb Type" aus.

2. Berühren Sie das Reverb Type-Feld. Das folgende Display erscheint:

1. Verändern Sie die Einstellung durch Berühren der <-><+>-Symbole.

Display	Beschreibung
ROOM 1	Hall eines kleinen Raumes
ROOM 2	Hall eines mittelgroßen Raumes
ROOM 3	Hall eines großen Raumes
HALL 1	Hall einer Konzerthalle
HALL 2	Hall eines kleinen Konzertraumes
SMALL CHURCH	Hall einer kleinen Kirche
LARGE CHURCH	Hall einer großen Kirche
CATHEDRAL	Hall einer Kathedrale
PLATE	heller, metallischer Hall
DELAY	Echo-Effekt
PAN DELAY	Echo-Effekt mit Panoramawechsel von links nach rechts (und umgekehrt)

Die Delayzeit kann für die Effekte "DELAY" und "PAN DELAY" nicht verändert werden.

1. Berühren Sie .

■ Verändern der Eigenschaften der Hall-Reflektionen

Außer der Bestimmung des Halltyps (S. 115) können Sie auch die Beschaffenheit der Wände des Hallraumes verändern und damit Einfluss auf die Eigenschaften der Reflektionen nehmen.

Reverb (S. 114)

1. Berühren Sie im Haupt-Display .

Das Sub-Fenster erscheint:

1. Berühren Sie im Sub-Fenster .

Das Effect-Display erscheint:

1. Wählen Sie mit <Δ><Δ> Wall Type aus.

2. Berühren Sie das Wall Type-Feld.

Das folgende Display erscheint:

1. Verändern Sie die Einstellung durch Berühren der <-><+>-Symbole.

Display	Beschreibung
DRAPERY	Stoffvorhang
CARPET	Teppichboden
ACOUSTIC TILE	Dämmplatten
WOOD	Holzwand
BRICK	Steinwand
PLASTER	Gipswand
CONCRETE BLOCK	Betonwand
MARBLE	Marmor

1. Berühren Sie .

■ Einstellen der Hall-Lautstärke

Die Hall-Lautstärke kann in einem Bereich von "0–10" eingestellt werden.

Reverb (S. 114)

Einstellen der Hall-Lautstärke für die Bereiche Upper/Lower/Pedal/Solo

1. Berühren Sie im Haupt-Display .

Das Sub-Fenster erscheint:

1. Berühren Sie im Sub-Fenster , oder .

Das Upper Keyboard-Display, Lower Keyboard-Display oder Pedalboard-Display erscheint:

1. Wählen Sie mit <◀> <▶> Reverb Depth aus.
2. Berühren Sie das Reverb Depth-Feld des gewünschten Parts.

Das folgende Display erscheint:

1. Verändern Sie die Einstellung durch Berühren

der < - > < + >-Symbole.

Einstellbereich: 0–10

1. Berühren Sie .

Einstellen der Hall-Lautstärke für einen anderen Bereich als Upper/Lower/Pedal/Solo

1. Berühren Sie im Haupt-Display .

Das Sub-Fenster erscheint:

1. Berühren Sie im Sub-Fenster .

Das Effect-Display erscheint:

1. Wählen Sie mit <Δ><∇>Reverb Depth aus.
2. Berühren Sie das Reverb Depth-Feld des gewünschten Parts.

Das folgende Display erscheint:

1. Verändern Sie die Einstellung durch Berühren der <-><+>-Symbole.

Einstellungen: 0–10, AUTO (Accomp, Rhythm, A.Bass)

Für die drei Parts "Accomp", "Rhythm" und "Accompaniment Bass" können Sie die Einstellung "AUTO" wählen. In diesem Fall wird für diese Parts bei Auswahl eines Rhythmus die passende Hall-Lautstärke automatisch eingestellt.

1. Berühren Sie .

■ Rotary Speed

Dieser Parameter bestimmt die Dreh-Geschwindigkeit des Rotary-Effektes (S. 111).

1. Berühren Sie im Haupt-Display .

Das Sub-Fenster erscheint:

1. Berühren Sie im Sub-Fenster .

Das Effect-Display erscheint:

1. Wählen Sie mit <Δ><∇> Rotary Speed aus.

1. Berühren Sie das Rotary Speed-Feld.

1. Verändern Sie die Einstellung durch Berühren

$$ \operatorname{der} < \boxed {-} > < \boxed {+} > - \text { Symbole }. $$

Einstellungen: SLOW, NORMAL, FAST

1. Berühren Sie .

Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

■ Rotary Color

Dieser Parameter bestimmt die Brillanz des Klanges bei eingeschaltetem Rotary-Effekt (S. 111).

1. Berühren Sie im Haupt-Display .

Das Sub-Fenster erscheint:

1. Berühren Sie im Sub-Fenster .

Das Effect-Display erscheint:

1. Wählen Sie mit <▶><▶> Rotary Color aus.

1. Berühren Sie das Rotary Color-Feld.

Jedesmal, wenn Sie das Rotary Color-Feld berühren, wird zwischen "BRIGHT" und "MELLOW" umgeschaltet.

Einstellungen: BRIGHT, MELLOW

1. Berühren Sie .

Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

■ Verändern der Sustain-Länge

Die Länge des Sustains (SHORT, MIDDLE, LONG) kann für jedes Manual Upper, Lower, Fußpedal) individuell eingestellt werden.

Sustain (S. 113)

1. Berühren Sie im Haupt-Display .

Das Sub-Fenster erscheint:

1. Berühren Sie im Sub-Fenster entweder , oder .

Menu	Part, dessen Sustain-Länge verändert wird
Upper Kbd	Upper-Part
Lower Kbd	Lower-Part
Pedalboard	Pedal-Part

1. Wählen Sie mit <☐><☐> Sustain Length aus.

1. Berühren Sie das Sustain "SHORT/MIDDLE/LONG"-Feld.

1. Verändern Sie die Einstellung durch Berühren

der <-><+>-Symbole.

Einstellungen: SHORT, MIDDLE, LONG

1. Berühren Sie .

Kapitel 6 Spielen des unteren Manuals

Das Spielen des unteren Manuals

Sie können das untere Manual (76 Tasten) in zwei oder mehr Tastaturzonen aufteilen und so mehrere unterschiedliche Klänge nebeneinander spielen. Betrachten Sie die folgenden Beispiele.

Spielen des Solo-Klangs über das untere Manual

- Drücken Sie den Solo [To Lower]-Taster in der Upper Solo-Sektion (S. 124).

Spielen des Bass-Klangs über das untere Manual

- Drücken Sie den [Bass Split]-Taster in der Pedal-Sektion (S. 125).

Spielen der Schlagzeug-Klänge oder Soundeffekte auf der linken Seite des unteren Manuals

- Drücken Sie den [Manual Perc]-Taster. Zusätzlich können Sie auf der rechten Seite des unteren Manuals den Lower-Klang spielen (S. 126).

Spielen der Schlagzeug-Klänge oder Soundeffekte auf dem gesamten unteren Manual

• Drücken Sie den [Drums/SFX]-Taster (S. 52).
Drums/SFX
■ Manual Perc.
Bass
■ Lower
Solo

Sie können zusätzlich den Trennpunkt (Splitpunkt) für den Solo-Klang (S. 127) bzw. den Bass-Klang (S. 128) verschieben und so verschieden große Tastaturzonen für einen Klang erstellen (siehe folgende Beispiele).

Spielen des Solo-Klangs auf dem unteren Manual (Solo [To Lower]-Taster)

Normalerweise wird der Solo-Klang über das obere Manual gespielt. Mit dieser Funktion können Sie den Soloklang ab der Note B4 aufwärts auf dem unteren Manual spielen. Die Note B4 ist der Solo-Splitpunkt.

1. Wählen Sie einen Soloklang aus. (S. 39).
2. Drücken Sie den Solo [To Lower]-Taster (die Anzeige leuchtet).

Nun können Sie den Soloklang im rechten Tastaturbereich des unteren Manuals spielen.

1. Um den Soloklang nicht mehr über das untere Manual zu spielen, drücken Sie erneut den Solo [To Lower]-Taster, so daß die Anzeige erlischt.

Nun können Sie den Soloklang wieder über das obere Manual spielen.

Die als Splitpunkt definierte Note gehört zum rechten Tastaturbereich.

Der Solo-Splitpunkt kann auch verschoben werden (S. 127).

Sie können bestimmen, wie der Solo-Klang gespielt wird (S. 159).

Sie können die Klänge für "Lower" und "Solo" auch übereinanderlegen (S. 159).

Spielen des Bass-Klangs über das untere Manual ([Bass Split]-Taster)

Mit dieser Funktion können Sie den Bassklang ab der Note "C3" abwärts auf dem unteren Manual spielen. Die Note C3 ist der Bass-Splitpunkt.

1. Wählen Sie einen Pedalbass-Klang aus (S. 38).
2. Drücken Sie den Pedal [Bass Split]-Taster (die Anzeige leuchtet).

Nun können Sie den Bassklang im linken Tastaturbereich des unteren Manuals spielen.

Die als Splitpunkt definierte Note gehört zum linken Tastaturbereich.

Der Bass-Splitpunkt kann auch verschoben werden (S. 128).

[Bass Split] und Pedal [To Lower] können nicht gleichzeitig benutzt werden.

Wenn die Anzeige des [Bass Split]-Tasters leuchtet, kann der Bassklang nicht über das Fußpedal gespielt werden, sondern nur über das untere Manual.

Spielen des Bass-Klangs mit dem Grundton eines Akkorde ([To Lower]-Taster)

Wenn Sie den [To Lower]-Taster drücken, spielt der Bassklang den Grundton des Akkords (S. 212), der auf dem unteren Manual gespielt wird.

1. Wählen Sie einen Pedalbass-Klang aus (S. 38).
2. Drücken Sie den Pedal [To Lower]-Taster (die Anzeige leuchtet).

Nun wird der Bassklang mit dem Grundton des auf dem unteren Manual gedrückten Akkordes gespielt. Beispiel: Wenn Sie den Akkord "C/E/G" auf dem unteren Manual drücken, wird die Note "C" auch mit dem Bassklang gespielt.

Wenn die "Leading Bass"-Funktion eingeschaltet ist (S. 64), wird nicht unbedingt der Grundton, sondern immer die tiefste Note des gedrückten Akkordes mit dem Bassklang gespielt.

NOTIZ

Wenn über das untere Manual nicht der Lower-Klang gespielt wird (z.B. wenn die Anzeige des [Drums/SFX]-Tasters leuchtet), erklingt der Pedalbass-Klang nicht.

NOTIZ

[Bass Split] und Pedal [To Lower] können nicht gleichzeitig benutzt werden.

NOTIZ

Wenn die Anzeige des Pedal [To Lower]-Tasters leuchtet, kann der Bassklang nicht über das Fußpedal gespielt werden.

Verändern des Splitpunktes

■ Solo-Splitpunkt

Dieser Parameter bestimmt den Trennpunkt für den Soloklang auf dem unteren Manual.

1. Berühren Sie im Haupt-Display .

Das Sub-Fenster erscheint:

1. Berühren Sie im Sub-Fenster .

Das Split Point-Display erscheint:

1. Verändern Sie mit <◀><▶> die Position des Solo-Splitpunktes.

Einstellung: E1-G7

1. Berühren Sie .

Sie können den Solo-Splitpunkt auch durch Spielen einer Note auf dem unteren Manual eingeben.

1. Berühren Sie das Solo Split Point-Feld (E1-G7) im Split Point-Display, und spielen Sie die Note auf dem unteren Manual, die als Solo-Splitpunkt definiert werden soll.

■ Bass-Splitpunkt

Dieser Parameter bestimmt den Trennpunkt für den Pedalbass-Klang auf dem unteren Manual.

1. Berühren Sie im Haupt-Display .

Das Sub-Fenster erscheint:

1. Berühren Sie im Sub-Fenster .

Das Split Point-Display erscheint:

1. Verändern Sie mit <◀><▶> die Position des Bass-Splitpunktes.

Einstellung: E1-G7

1. Berühren Sie .

Sie können den Bass-Splitpunkt auch durch Spielen einer Note auf dem unteren Manual eingeben.

1. Berühren Sie das Bass Split Point-Feld (E1-G7) im Split Point-Display, und spielen Sie die Note auf dem unteren Manual, die als Bass-Splitpunkt definiert werden soll.

Kapitel 7 Aufnahme und Wiedergabe

Die AT-90S/80S/60S's besitzt einen Composer, mit dem Sie Spieldaten auf verschiedenen Spuren im Instrument aufzeichnen können.

■ Was ist ein Track-Taster?

Der Composer besitzt 7 Spuren (Tracks). Die verschiedenen Tracks werden über separate Track-Taster angewählt.

Auf jeder Spur werden Daten unterschiedlicher Sektionen aufgezeichnet.

Track	Aufnahme-Daten
Rhythm	Daten für Rhythmus/SFX, Manual Drums und Manual Percussion
Accomp	Daten für die Automatische Begleitung (außer Bass)
Bass	Daten für den Pedal Bass und den Bass-Part der Begleitung
Lower	Daten für den Lower-Klang
Upper	Daten für den Upper-Klang
Solo	Daten für den Solo-Klang
Control	Daten für die Bedienung der Taster auf der Bedienoberfläche, Daten für die Betätigung des Expression Pedals

Weitere Informationen über die Zuweisung der Spuren bei Abspielen eines kommerziellen SMF-Songs finden Sie auf Seite 134.

Auf dem Control Track werden die folgenden Daten aufgezeichnet.

Betätigungen der Bedienregler (Klang-Auswahl, Tempowechsel, Rotary-Geschwindigkeit usw.)

Neu aufgenommene Daten werden den vorherigen Daten hinzugefügt. Wenn Sie Daten löschen möchten, nutzen Sie die "Erase"-Funktion (S. 152).

Betätigung des Expression Pedals

Welche Daten aufgenommen werden, ist abhängig von der Einstellung der Expression-Funktion "Exp. Src (Rec)".

Einstellung	Beschreibung
PEDAL	Betätigungen des Expression Pedals werden aufgenommen. Vorher auf-genommene Expression-Daten werden bei der Neu-Aufnahme gelöscht.
COMPOSER	Betätigungen des Expression Pedals werden nicht aufgenommen.Vorher auf-genommene Expression-Daten werden bei der Neu-Aufnahme nicht gelöscht, sondern bleiben erhalten.

Siehe "Die Funktion des Expression Pedals" (S. 162).

■ Aufrufen der Track-Taster

Die Track-Taster werden im Display abgebildet, wenn Sie mit dem Composer aufnehmen oder abspielen.

1. Berühren Sie im Haupt-Display .

Das Rec/Play-Display erscheint:

Die folgenden Taster werden als Track-Taster bezeichnet:

Abspielen der Songdaten direkt von einer Diskette

Sie können mit der AT-90S/80S/60S SMF-Songdaten direkt von einer Diskette abspielen.

SMF-Songdaten

Das Standard MIDI File (SMF)-Format ist ein Hersteller-übergreifendes Format und dient dem Austausch von Musikdaten zwischen verschiedenen Instrumenten mit Sequenzer. Die AT-90S/80S/60S kann SMF-Songdaten mit den Klang-Formaten "GM", "GM"" und "Roland GS" wiedergeben.

Abspielen aller SMF-Songs einer Diskette

1. Legen Sie eine Diskette mit SMF-Songdaten in das Laufwerk.

NOTIZ

Nehmen Sie die Diskette nie aus dem Laufwerk, solange dieses noch arbeitet (die Laufwerk-Anzeige leuchtet hell). Ansonsten können das Laufwerk und die Diskette beschädigt werden.

Wenn die Diskette SMF-Daten enthält, erscheint im Haupt-Display das Symbol "SMF":

Kapitel 7 Aufnahme und Wiedergabe

2. Drücken Sie den [Demo]-Taster.

Alle SMF-Songs auf der Diskette werden aufeinanderfolgend abgespielt.

3. Um das Playback zu stoppen, drücken Sie den [Play/Stop]-Taster.

4. Um die Diskette aus dem Laufwerk auszuwerfen, drücken Sie den Eject-Taster.

Abspielen eines bestimmten SMF-Songs

1. Legen Sie eine Diskette mit SMF-Songdaten in das Laufwerk.
2. Drücken Sie den [Song]-Taster.

Das Song Select-Display erscheint:

1. Wählen Sie mit <▶><▶> den gewünschten Song aus.
2. Berühren Sie < □▶>, um die Wiedergabe zu starten.
3. Berühren Sie <■D>, um die Wiedergabe zu stoppen.

Sie können die Song-Wiedergabe auch mit oder im Rec/Play-Display starten bzw. stoppen. Mit oder können Sie die Song-Position in Taktschritten rückwärts oder vorwärts verändern.

Die Aufnahme

1. Stellen Sie die Bedienregler auf der Bedienoberfläche für die Aufnahme ein.
2. Stellen Sie sicher, dass sich im Laufwerk keine Diskette befindet.

Werfen Sie die Diskette ggf. durch Drücken des Eject-Tasters aus.

1. Drücken Sie den [Rec]-Taster.

Die [Rec]-Anzeige leuchtet, und der [Play/Stop]-Taster blinkt.

1. Drücken Sie den [Play/Stop]-Taster, um die Aufnahme zu starten.

Das Metronom spielt vor der Aufnahme zwei Takte als Vorzähler.

Wenn Sie die Daten für Rhythmus und Begleitung mit aufnehmen möchten, drücken Sie den [Start/Stop]-Taster anstelle des [Play/Stop]-Tasters. Wenn die Anzeige des [Sync]-Tasters leuchtet (Sync Start = ON), wird die Aufnahme dann gestartet, wenn Sie auf dem unteren Manual eine Note bzw. einen Akkord spielen.

1. Drücken Sie den [Play/Stop]-Taster, um die Aufnahme wieder zu stoppen.

Die Track-Anzeige der Aufnahme-Spur wechselt von "Blinken" zu "konstant Leuchten".

Wenn Sie während der Aufnahme des Rhythmus bzw. der Begleitung den [Intro/Ending]-Taster (oder [Start/Stop]-Taster) drücken, wird der Rhythmus bzw. die Begleitung gestoppt, aber die Aufnahme selbst läuft weiter. Drücken Sie dann den [Play/Stop]-Taster, um die Aufnahme zu beenden.

Sie können die Aufnahme auch durch Drücken des [Play/Stop]-Tasters im Composer-Bereich stoppen.

Die Funktionen "Play" und "Stop" können den Fußschaltern links und rechts des Expression Pedals zugewiesen werden (S. 145).

Sie können das Metronom in der Vorzähl-Phase auch ausschalten (S. 145).

Wichtig!

Wenn Sie den [Rec]-Taster drücken, während ein Song von der Diskette ausgewählt ist, wird der Song in den internen Speicher geladen, und der Composer ist danach aufnahmebereit. Wenn Sie einen vollständig neuen Song aufnehmen möchten, gehen Sie wie folgt vor:

1. Drücken Sie den [Rec]-Taster, um die Aufnahmebereitschaft abzuschalten.
2. Nehmen Sie die Diskette aus dem Laufwerk.
3. Drücken Sie den [Rec]-Taster.

Das folgende Display erscheint, wenn der Aufnahmespeicher fast voll ist:

Das folgende Display erscheint, wenn der Aufnahmespeicher voll ist und keine Daten mehr aufzeichnen kann:

In diesem Fall wird die Aufnahme automatisch abgebrochen.

Abspielen eines Songs

1. Berühren Sie im Haupt-Display .

Das Rec/Play-Display erscheint:

1. Berühren Sie .

Damit wird der Anfang des Songs ausgewählt. Wenn Sie einen anderen Takt als "1" als Startpunkt wählen möchten, verwenden Sie dafür die [Bwd] / [Fwd]-Taster.

1. Berühren Sie , um die Wiedergabe zu starten.

Nach Erreichen des Songendes stoppt die Wiedergabe automatisch.

Das Playback kann auch durch Drücken des Composer [Play/Stop]-Tasters gestartet werden.

Kapitel 7 Aufnahme und Wiedergabe

1. Berühren Sie , um die Wiedergabe zu starten.

Das Playback kann auch durch Drücken des Composer [Play/Stop]-Tasters gestoppt werden.

Die Funktionen "Play" und "Stop" können den Fußschaltern links und rechts des Expression Pedals zugewiesen werden (S. 160).

Sie können für die Wiedergabe die Funktionsweise des Expression Pedals verändern (S. 162).

Stummschalten einer Spur (Track Mute)

Wenn Sie einen leuchtenden Track-Taster im Rec/Play-Display drücken, so dass die Anzeige erlischt, wird die Wiedergabe dieser Spur stummgeschaltet. Dieses wird als "Track Mute" bezeichnet.

1. Berühren Sie im Haupt-Display .

Das Rec/Play-Display erscheint:

2. Drücken Sie einen der leuchtenden Track-Taster, so dass die Anzeige erlischt.

Damit ist diese Spur stummgeschaltet.

3. Drücken Sie den bei Schritt 2 gedrückten Track-Taster erneut (die Anzeige leuchtet wieder).

Damit ist diese Spur wieder hörbar.

■ Spur-Zuweisung bei Abspielen von kommerziellen SMF-Songdaten

Bei Abspielen des SMF-Songs direkt von einer Diskette (S. 140):

Bei Laden des SMF-Songs in den internen Speicher:

Track-Taster	MIDI-Kanal
Rhythm [R]	10
Accomp [1]	Spieldaten außer MIDI-Kanal 2 und 10
Bass [2]	2
Lower [3]	keine Daten (hier können eigene Spiel-daten aufgenommen werden)
Upper [4]	keine Daten (hier können eigene Spiel-daten aufgenommen werden)
Solo [5]	keine Daten (hier können eigene Spiel-daten aufgenommen werden)

Aufnahme der einzelnen Parts nacheinander

Beispiel: Nehmen Sie zuerst den Rhythmus-Part, dann den Bass-Part usw. auf. Wenn Sie dan weitere Parts aufnehmen, können Sie den Rhythmus- und Bass-Part als "Hintergrundmusik" abspielen und als Referenz für die weitere Aufnahme verwenden.

1. Stellen Sie die Bedienregler nach Bedarf ein.
2. Berühren Sie im Haupt-Display .
   Das Rec/Play-Display erscheint:

1. Wählen Sie mit und die Position aus, ab dem die Aufnahme beginnen soll.
   Wenn die Aufnahme ab Songbeginn erfolgen soll, drücken Sie .

2. Berühren Sie im Rec/Play-Display .

Damit ist der Composer aufnahmebereit. , , und die Track-Taster, die noch keine Daten enthalten, blinken im Display. Die Track-Symbole der Spuren, die bereits Daten besitzen, leuchten konstant.

Die Composer [Rec]-Anzeige leuchtet, und der [Play/Stop]-Taster blinkt.

Sie können die Aufnahmebereitschaft auch durch Drücken des Composer [Rec]-Tasters erreichen.

1. Berühren Sie im Rec/Play-Display , um die Aufnahme zu starten.
   Das Metronom spielt zwei Takte als Vorzähler, danach beginnt die Aufnahme.

Sie können die Aufnahme auch durch Drücken des Composer [Play/Stop]-Tasters starten.

1. Berühren Sie im Rec/Play-Display , um die Aufnahme zu stoppen.

Der Track-Taster der Spur, auf der Sie Ihre Daten eingespielt haben, leuchtet nun konstant.

Sie können die Aufnahme auch durch Drücken des Composer [Play/Stop]-Tasters stoppen.

Neu-Aufnahme einer Passage

Wenn Sie sich verspielt haben, können Sie die Aufnahme für eine Spur wiederholen.

NOTIZ

Falls Sie die Neu-Aufnahme mit anderen Klängen, einem anderen Tempo usw. durchführen möchten, löschen Sie die Songdaten zunächst mit der Erase-Funktion ((S. 137)) und nehmen Sie die Spieldaten neu auf, damit auch die Steuerdaten im Control Track (z.B. für die Auswahl der Klänge) korrekt sind.

1. Berühren Sie im Haupt-Display .

Das Rec/Play-Display erscheint:

2. Wählen Sie mit und die Position aus, ab der die Neu-Aufnahme erfolgen soll.

Wenn die Neu-Aufnahme ab Songbeginn erfolgen soll, drücken Sie .

3. Berühren Sie im Rec/Play-Display .

Damit ist der Composer aufnahmebereit. , , und die Track-Taster, die noch keine Daten enthalten, blinken im Display. Die Track-Symbole der Spuren, die bereits Daten besitzen, leuchten konstant.

Die Composer [Rec]-Anzeige leuchtet, und der [Play/Stop]-Taster blinkt.

HINWES

Sie können die Aufnahmebereitschaft auch durch Drücken des Composer [Rec]-Tasters erreichen.

4. Berühren Sie den Track-Taster der Spur, auf der die Daten neu eingespielt werden sollen (die Taster-Anzeige blinkt).

Die vorherigen Daten der ausgewählten Spur werden bei der Neu-Aufnahme automatisch gelöscht (Ausnahme: der Control Track).

HNWES

Wenn der Track-Taster konstant leuchtet, sind auf dieser Spur noch keine Daten aufgezeichnet.

5. Berühren Sie im Rec/Play-Display , um die Aufnahme zu starten.

Das Metronom spielt zwei Takte als Vorzähler, danach beginnt die Aufnahme.

HINWE'S

Sie können die Aufnahme auch durch Drücken des Composer [Play/Stop]-Tasters starten.

6. Berühren Sie im Rec/Play-Display , um die Aufnahme zu stoppen.

Der Track-Taster der Spur, auf der Sie Ihre Daten eingespielt haben, leuchtet nun konstant.

HINWEIS

Sie können die Aufnahme auch durch Drücken des Composer [Play/Stop]-Tasters stoppen.

NOTIZ

Sie können bestimmen, daß die Bewegungen des Expression Pedals nicht mit aufgezeichnet werden (S. 162).

HINWEIS

Sie können für die Neu-Aufnahme auch das "Punch-In"-Verfahren wählen (S. 144).

Löschen der Spieldaten (Song Clear)

Sie können die bisher aufgenommenen Spieldaten löschen, wenn Sie Ihre Spieldaten neu aufzeichnen möchten.

1. Berühren Sie im Haupt-Display . Das Rec/Play-Display erscheint:

1. Berühren Sie .

Das Utility-Display erscheint.

1. Berühren Sie .

Die folgende Bestätigungs-Abfrage erscheint im Display:

Mit können Sie den Vorgang abbrechen, und das Rec/Play-Display erscheint wieder.

1. Berühren Sie , um die Spieldaten zu löschen.

Umbenennen des Songs (Rename)

Der aufgenommene Song erhält zwar einen ab Werk voreingestellten Namen, diesen sollten Sie aber verändern und z.B. den Songtitel eingeben.

1. Berühren Sie im Haupt-Display .

Das Rec/Play-Display erscheint:

Das Utility-Display erscheint:

Das Song Save/Song Delete-Display erscheint:

Das Rename-Display erscheint:

Das Rename-Display kann auch wie folgt erreicht werden:

1. Berühren Sie im Rec/Play-Display . Das Utility-Display erscheint.
2. Berühren Sie im Utility-Display . Das Edit Menu-Display erscheint.

3. Berühren Sie im Edit Menu-Display . Das Rename-Display erscheint.

4. Mit ABC/abe/10% können Sie zwischen Groß- und Kleinschreibung sowie Symbolen umschalten.

Jedesmal, wenn Sie dieses Feld berühren, wird wie folgt weitergeschaltet: Großbuchstaben → Kleinbuchstaben → Symbole → Großbuchstaben → ....

1. Wählen Sie das Zeichen durch Berühren des entsprechenden Symbols im Display aus.

Die folgenden Zeichen bzw. Funktionen stehen zur Verfügung:

ABCDEFGHIJKLMNOPQRSTUVWXYZ
abcdefghijklmnopqrstuvwxyz
!''#%&'()*+,-./:=?^_0123456789
	Löscht das Zeichen an der Cursor-Posi-tion.
	Fügt ein Leerzeichen an der Cursor-Posi-tion ein.
	Bewegt den Cursor in derNamenzeile nach links bzw. rechts.

Um den Vorgang abzubrechen, berühren Sie .

1. Berühren Sie .

Damit ist der neue Name eingegeben.

Sie können den Namen eines Songs auf einer Diskette nicht direkt verändern. Der Song muss zunächst in den internen Speicher geladen (S. 140), der Name verändert und der Song dann erneut auf der Diskette gesichert werden.

Speichern von Songs auf einer Diskette

Um Ihre Spieldaten zu sichern, müssen Sie diese vor Ausschalten der Orgel auf einer Diskette speichern.

Wenn auf der Diskette noch keine Daten gespeichert sind, erscheint das Symbol "EDITED" im Haupt-Display. Wenn auf der Diskette bereits Daten gesichert sind, erscheint dieses Symbol nicht mehr.

1. Legen Sie eine mit der AT-90S/80S/60S formatierte Diskette in das Laufwerk.
2. Berühren Sie im Haupt-Display . Das Rec/Play-Display erscheint:

1. Berühren Sie .

Das Utility-Display erscheint.

1. Berühren Sie .

Das Song Save/Song Delete-Display erscheint:

1. Wählen Sie mit <▶><▶> die gewünschte Ziel-Speichernummer aus.

Die noch nicht belegten Ziel-Speichernummern werden mit "----" angezeigt.

Um den Vorgang abzubrechen, berühren Sie . Das Song Save/Song Delete-Display wird wieder geschlossen.

1. Berühren Sie .

Das Save Format-Display erscheint:

1. Berühren Sie das Symbol, in dessen Format Sie die Songdaten sichern möchten.

Display	Beschreibung
ORIGINAL	Die Daten werden im Atelier-Format gespeichert.
SMF	Die Daten werden im SMF-Format gespeichert.

1. Berühren Sie , um den Speichervorgang auszulösen.

NOTIZ

Musikdaten im Roland Atelier-Format können auf anderen Instrumenten nicht wiedergegeben werden.

NOTIZ

Das Speichern der Daten im SMF-Format dauert länger als die Speicherung im Atelier (ORIGINAL)-Format.

Was ist das SMF Format?

SMF (Standard MIDI File) ist ein Hersteller-übergreifendes Format von MIDI-Spieldaten. Dieses ermöglicht dem Anwender, die auf einem Instrument gesicherten Spieldaten in ein anderes MIDI-Instrument zu importieren.

Das SMF-Format hat keinen direkten Bezug zu dem Format einer Tonerzeugung (z.B. GM2 oder GS), daher dürfen Aussagen wie "kompatibel zum SMF-Format" und "kompatibel zum GM2/GS-Format" nicht gleichgeschaltet bzw. verwechselt werden.

Wenn das folgende Display erscheint

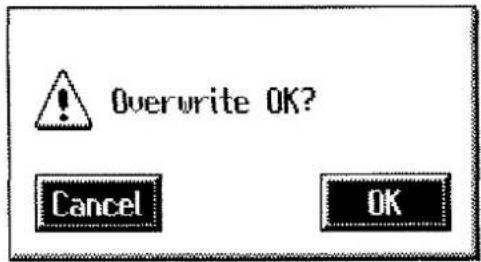

Wenn sich auf der Diskette bereits eine gleichnamige Datei befindet, erscheint bei Berühren von die folgende Meldung im Display:

Um die gleichnamige Datei auf der Diskette zu überschreiben

1. Berühren Sie .

Um die gleichnamige Datei auf der Diskette zu erhalten

1. Berühren Sie , um den Speichervorgang abzubrechen.
2. Wählen Sie im Song Save/Song Delete-Display eine Ziel-Speichernummer, die mit "----" angezeigt wird. Dieser Speicherplatz ist noch nicht belegt.
3. Speichern Sie die Daten unter der bei Schritt 2 gewählten Speichernnummer.

Nach Abschluss des Speichervorgangs erscheint der Name des neu gesicherten Songs im Display.

Laden von Spieldaten in den internen Speicher

Um Spieldaten zu editieren ((S. 149)) oder einen Song einer Diskette neu aufzuzeichnen, müssen Sie die Spieldaten zunächst in den internen Speicher laden.

1. Legen Sie die Diskette mit den gewünschten Daten in das Laufwerk.
2. Berühren Sie im Haupt-Display . Das Rec/Play-Display erscheint.
3. Berühren Sie . Das Utility-Display erscheint.
4. Berühren Sie . Das Song Select-Display erscheint:

1. Wählen Sie mit <▶><▶> die Songdatei aus, die in den internen Speicher geladen werden soll.
2. Berühren Sie .

Die ausgewählte Songdatei wird in den internen Speicher geladen.

Wenn das folgende Display erscheint

Wenn die folgende Anzeige im Display erscheint, bedeutet dieses, daß der z. Zt. im internen Speicher befindliche Song noch nicht auf einer Diskette gesichert wurde.

Um den Song im internen Speicher zu löschen

1. Berühren Sie .

Um den Song im internen Speicher vor Laden des neuen Songs auf einer Diskette zu sichern

1. Berühren Sie , um den Vorgang abzubrechen.

2. Speichern Sie den Song auf einer Diskette (S. 139).

Wenn Sie Songdaten im SMF-Format laden, werden die Rhythmus-Daten im den Rhythm Track und die anderen Daten in die Accomp- und Bass-Tracks geladen (S. 134).

Wenn der Ladevorgang abgebrochen wird, weil der interne Speicher voll ist, erscheint die folgende Meldung im Display:

Laden eines SMF-Songs und Hinzufügen eigener Spieldaten innerhalb dieses Songs

Sie können einen SMF-Song importieren und dazu eigene Spieldaten hinzufügen.

1. Legen Sie eine Diskette mit SMF-Songdaten in das Laufwerk.

2. Berühren Sie im Haupt-Display . Das Rec/Play-Display erscheint.

3. Berühren Sie . Das Utility-Display erscheint.

4. Berühren Sie . Das Song Select-Display erscheint:

1. Wählen Sie mit <▶><▶> den gewünschten Song aus.

2. Berühren Sie .

Der ausgewählte Song wird in den internen Speicher geladen.

Dabei werden die Daten wie folgt auf die Spuren im Composer verteilt:

Rhythm	die Rhythmus-Daten (Kanal 10)
Bass	die Bass-Spieldaten (Kanal 2)
Accomp	alle anderen Spieldaten außer Rhythmus und Bass

1. Bereiten Sie die Bedienoberfläche für die eigene Einspielung vor.
2. Wählen Sie mit und die Position aus, ab der die Aufnahme beginnen soll.
3. Berühren Sie im Rec/Play-Display . Damit ist der Composer aufnahmebereit. , , und die Track-Taster, die noch keine Daten enthalten, blinken im Display. Die Track-Symbole der Spuren, die bereits Daten besitzen, leuchten konstant. Die Composer [Rec]-Anzeige leuchtet, und der [Play/Stop]-Taster blinkt.

Sie können die Aufnahmebereitschaft auch durch Drücken des Composer [Rec]-Tasters erreichen.

1. Berühren Sie im Rec/Play-Display , um die Aufnahme zu starten.

Die Spieldaten des vorher geladenen SMF-Songs werden abgespielt, und Sie können dazu Ihre Daten einspielen.

Sie können die Aufnahme auch durch Drücken des Composer [Play/Stop]-Tasters starten.

1. Berühren Sie im Rec/Play-Display , um die Aufnahme zu stoppen.

Der Track-Taster der Spur, auf der Sie Ihre Daten eingespielt haben, leuchtet nun konstant.

Sie können die Aufnahme auch durch Drücken des Composer [Play/Stop]-Tasters stoppen.

1. Speichern Sie die Songdaten auf einer Diskette (S. 139).

Schreibgeschützte SMF-Songdaten können zwar geladen, aber als Gründen des Copyrights nicht erneut im SMF-Format gesichert werden.

Löschen von Daten einer Diskette

Mit diesem Vorgang können Sie einen Song von einer Diskette löschen.

1. Legen Sie die Diskette mit den Songdaten in das Laufwerk.
2. Berühren Sie im Haupt-Display . Das Rec/Play-Display erscheint.
3. Berühren Sie . Das Utility-Display erscheint.
4. Berühren Sie . Das Song Save/Song Delete-Display erscheint:

1. Wählen Sie mit <▶><▶> die gewünschte Datei aus.
2. Berühren Sie . Die folgende Bestätigungs-Abfrage erscheint.

Mit können Sie den Vorgang abbrechen.

1. Berühren Sie , um die Songdatei zu löschen.

Neu-Aufnahme eines Songabschnitts (Punch-In)

Sie können innerhalb eines Songs eine Neu-Aufnahme einer Spur durchführen, z.B., wenn Sie sich während einer vorherigen Aufnahme verspielt haben. Dieses geschieht mit der Methode "Punch-In".

1. Berühren Sie im Haupt-Display . Das Rec/Play-Display erscheint.

2. Berühren Sie .

Das Utility-Display erscheint:

Das Punch In/Out-Display erscheint:

1. Berühren Sie das "From"-Feld.

1. Stellen Sie mit <-><+> den Wert für "From" ein (die Position, ab der die Aufnahme aktiviert wird).

2. Berühren Sie das "For"-Feld.

3. Stellen Sie mit <-><+> den Wert für "For" ein (die Anzahl der Takte, für die die Aufnahme durchgeführt wird).

4. Berühren Sie .

Das Rec/Play-Display erscheint, und der Composer ist aufnahmebereit.

1. Drücken Sie den Track-Taster der Spur, auf der Sie die Aufnahme durchführen möchten (die Anzeige blinkt).

2. Berühren Sie , um die Aufnahme zu starten.

Das Metronom spielt zwei Takte als Vorzähler, danach beginnt die Aufnahme.

Wenn der Starttakt ("from") erreicht ist, schaltet der Composer die Spur in den Aufnahme-Status. Wenn die Anzahl der Aufnahmetakte ("for") abgelaufen ist, schaltet der Composer wieder zurück in den Wiedergabe-Status.

Die Anzeige des Composer [Rec]-Tasters gibt Aufschluss über den aktuellen Status:

Während der Wieder-gabe	Die Composer [Rec]-An-zeige blinkt.
Während der Aufnahme	Die Composer [Rec]-An-zeige leuchtet konstant.

Nach Ende der Neu-Aufnahme und nachfolgender Wiedergabe blinkt weiterhin die Anzeige des [Rec]-Tasters.

1. Berühren Sie , um die Aufnahme zu stoppen.

Die Anzeige des Track-Tasters, auf dem die Daten aufgenommen wurden, leuchtet konstant.

Wiederholte Aufnahme der Rhythmus-Spur (Loop Recording)

Sie können während der Aufnahme der Rhythmus-Klänge die Aufnahme so einstellen, dass diese in einer Schleife permanent wiederholt wird. Dieses wird als "Loop Recording" bezeichnet. Damit ist es möglich, die einzelnen Schlagzeug-Instrumente nacheinander einzuspielen.

NOTIZ

Das Loop Recording ist nur für die Rhythmus-Spur einsetzbar.

1. Drücken Sie den [Drums/SFX]-Taster oder den [Manual Perc]-Taster, und wählen Sie ein Drum Set oder Soundeffekt-Set aus (S. 52–S. 55).
2. Berühren Sie im Haupt-Display . Das Rec/Play-Display erscheint.
3. Wählen Sie im Rec/Play-Display mit und die Position aus, ab der die Loop-Aufnahme beginnen soll.
4. Berühren Sie . Das Utility-Display erscheint:

Das Loop Rec-Display erscheint:

1. Berühren Sie das "For"-Feld.

1. Stellen Sie mit <-><+> den Wert für "For" ein (die Anzahl der Takte, für die die Aufnahme wiederholt durchgeführt wird).
2. Berühren Sie .

Das Rec/Play-Display erscheint, und der Composer ist aufnahmebereit.

1. Berühren Sie , um die Aufnahme zu starten.

Das Metronom spielt zwei Takte als Vorzähler, danach beginnt die Loop-Aufnahme.

1. Berühren Sie , um die Aufnahme zu stoppen.

Die Anzeige des Track-Tasters, auf dem die Daten aufgenommen wurden, leuchtet konstant.

Der Vorzähler

Dieser Parameter bestimmt, ob vor der Aufnahme das Metronom zwei Takte vorzählt (ON) oder ob die Aufnahme sofort nach Drücken des [Play/Stop]-Tasters beginnt (OFF).

1. Berühren Sie im Haupt-Display .

Das Rec/Play-Display erscheint:

1. Berühren Sie .

Das Utility-Display erscheint.

1. Berühren Sie :

1. Berühren Sie das Count-In Rec-Feld.

Jedesmal, wenn Sie dieses Feld berühren, wird zwischen ON und OFF umgeschaltet.

Einstellung	Beschreibung
ON	Vor der Aufnahme spielt das Metronom einen Vorzähler über zwei Takte.
OFF	Das Metronom spielt keinen Vorzähler, und die Aufnahme beginnt sofort.

1. Berühren Sie .

Anwahl der Notenanzeige

1. Berühren Sie im Haupt-Display .

Das Rec/Play-Display erscheint:

Das Utility-Display erscheint:

Das Song Select-Display erscheint:

1. Wählen Sie mit <▲><▼> den gewünschten Song aus.

2. Berühren Sie , um den Song in den internen Speicher zu laden.

3. Berühren Sie .

4. Berühren Sie im Rec/Play-Display .

8. Berühren Sie .

Das Noten-Display erscheint:

Display	Beschreibung
	Vergrößerung des Noten-Displays
	Anzeige der Texte
	Anzeige der Noten des Pedal-Parts
	Anzeige der Noten des Lower-Parts
	Anzeige der Noten des Upper-Parts
	Anzeige der Noten des Upper-Parts und Lower-Parts
	Individuelle Auswahl des Parts und der Art der Noten-Anzeige (S. 146).

Durch Berühren des Lautsprecher-Symbols können Sie einen Part stummschalten.

■ Verändern der Noten-Darstellung

1. Berühren Sie im Haupt-Display . Das Rec/Play-Display erscheint.

2. Berühren Sie .

Das Utility-Display erscheint:

Das Score-Display erscheint:

Das Score Options-Display erscheint:

1. Berühren Sie das Feld des Parameters, dessen Einstellung Sie verändern möchten.

Menu	Einstellung	Beschreibung
Tonhöhe (Pitch)	C,D,E	Anzeige als Noten-Namen
	Do,Re,Mi	Anzeige als Silben
	OFF	keine Anzeige
Bass-Schlüssel	AUTO	automatische Veränderung
	G Clef	Violinschlüssel-Anzeige für den Lower-Part
	F Clef	Bassschlüssel-Anzeige für den Lower-Part
Violin-Schlüssel	AUTO	automatische Veränderung
	G Clef	Violinschlüssel-Anzeige für den Upper-Part
	F Clef	Bassschlüssel-Anzeige für den Upper-Part
Tonart	AUTO	automatische Veränderung
	Db, Ab, Eb, Bb, F, C, G, D, A, E, B, F#, Bbm, Fm, Cm, Gm, Dm, Am, Em, Bm, F#m, C#m, G#, D#m	Die Noten werden in der ausgewählten Tonart angezeigt.
Lower	Lower Track	Auswahl des Parts, dessen Noten als Lower-Part angezeigt werden. Die Voreinstellung ist der "Lower Track".
	1-16

Menu	Einstellung	Beschreibung
Upper	Upper Track	Auswahl des Parts, dessen Noten als Upper-Part angezeigt werden. Die Voreinstellung ist der "Upper Track".
	1-16
Pedal	Pedal Track	Auswahl des Parts, dessen Noten als Pedal-Part angezeigt werden. Die Voreinstellung ist der "Pedal Track".
	1-16

1. Verändern Sie mit <-><+> die Einstellung.

Wenn Sie berühren, erscheint das folgende Display:

Hinweise zur Noten-Anzeige im Display

• Wenn Sie die Wiedergabe eines Songs von einer Diskette starten, erscheint das Symbol im Display. Während dieser Zeit liest die Orgel die Daten von der Diskette aus und bereitet die Notenanzeige vor. Warten Sie, bis dieser Vorgang abgeschlossen ist.
• Im Noten-Display können Noten und Texte, die über den Rand des Displays hinausreichen, nicht angezeigt werden.
• Die Auflösung der Notendarstellung ist begrenzt (max. 1/16-Noten), daher kann es vorkommen, dass die Notenanzeige im Display nicht mit den tatsächlich gespielten Noten bzw. mit der Notendarstellung einer Partitur übereinstimmt.
• Wenn Sie während der Song-Wiedergabe die Part-Anzeige im Display wechseln, kann es vorkommen, dass der Song wieder ab Beginn gestartet wird.
• Wenn Sie eine Songdatei abspielen, die Textdaten enthält, die Textdaten aber trotzdessen nicht im Display angezeigt werden, ist die Text-Anzeige des Instrumentes ausgeschaltet. Schalten Sie diesen Parameter auf "On" (S. 167).

Kapitel 8 Editieren der Spieldaten

Die Daten eines Songs können mit den folgenden Funktionen verändert (editiert) werden:

Menu	Descriptions
Delete Measure	Takte löschen (S. 149).
Delete Track	Spur löschen (S. 150).
Erase Event	Daten entfernen (S. 152).
Copy	Daten kopieren (S. 154).
Quantize	Daten korrigierens (S. 155).
Rename	Verändern des Songnamens (S. 137).

NOTIZ

Ein Editiervorgang kann nicht mehr rückgängig gemacht werden. Sichern Sie die Daten vor der Editierung auf einer Diskette, damit Sie ein Original des Songs besitzen, falls bei der Editierung ein Fehler passiert (S. 139).

Löschen eines Taktes (Delete Measure)

Mit dieser Funktion können Sie komplette Takte eines Songs löschen. Die nachfolgenden Takte werden danach in Richtung Songanfang verschoben.

Beispiel: Löschen der Takte 5–8

1. Berühren Sie im Haupt-Display .

Das Rec/Play-Display erscheint:

Das Edit Menu-Display erscheint:

Das Delete Measure-Display erscheint:

5. Berühren Sie das "From"-Feld.

1. Stellen Sie mit <-><+> den Wert für "From" ein (der erste Takt, der gelöscht werden soll).

1. Berühren Sie .
2. Berühren Sie das "For"-Feld.
3. Stellen Sie mit <-><+> den Wert für "For" ein (die Anzahl der Takte, die gelöscht werden sollen). Um alle Takte bis zum Songende zu löschen, wählen Sie "ALL".
4. Berühren Sie .
5. Berühren Sie .

Das folgende Display erscheint:

Um den Vorgang abzubrechen, berühren Sie .

1. Berühren Sie , um den Vorgang auszuführen.

Danach erscheint wieder das Edit Menu-Display.

Löschen einer kompletten Spur (Delete Track)

Mit dieser Funktion können Sie den Inhalt einer gesamten Spur löschen.

What is a track?

Die AT-90S/80S/60S besitzt 7 Tracks (Spuren), welche die folgenden Daten aufzeichnen können.

About tracks und track-Taster (S. 129)

Track	Aufnahme-Daten
Rhythm	Daten für Rhythmus/SFX, Manual Drums und Manual Percussion
Accomp	Daten für die Automatische Begleitung (außer Bass)
Bass	Daten für den Pedal Bass und den Bass-Part der Begleitung
Lower	Daten für den Lower-Klang
Upper	Daten für den Upper-Klang
Solo	Daten für den Solo-Klang
Control	Daten für die Bedienung der Taster auf der Bedienoberfläche, Daten für die Betätigung des Expression Pedals

Bei SMF-Songs (außer bei ATELIER-Songdaten) werden die Rhythmus-Daten in Track 10 und die anderen Daten in den Tracks "Accomp" und "Bass" abgelegt.

1. Berühren Sie im Haupt-Display .

Das Rec/Play-Display erscheint:

Kapitel 8 Editieren der Spieldaten

1. Berühren Sie .

Das Edit Menu-Display erscheint:

Das Delete Track-Display erscheint:

1. Berühren Sie das "Track"-Feld.

2. Wählen Sie mit <-><+> die SPur aus, deren Daten vollständig gelöscht werden sollen.

Auswahl: RHYTHM, ACCOMP, BASS, LOWER, UPPER, SOLO, CONTROL

1. Berühren Sie .
2. Berühren Sie .

Das folgende Display erscheint:

Um den Vorgang abzubrechen, berühren Sie .

1. Berühren Sie , um den Vorgang auszuführen.

Danach erscheint wieder das Edit Menu-Display.

Entfernen von Daten (Erase Event)

Mit dieser Funktion können Sie Daten innerhalb eines Tracks entfernen, ohne dass die Anzahl der Takte verändert bzw. die entstehende Lücke geschlossen wird.

Sie können außer allen Daten auch nur bestimmte Datengruppen entfernen (siehe folgende Seite).

Beispiel: Entfernen der Daten der Takte 5–8

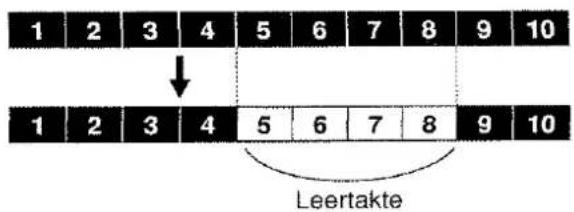

1. Berühren Sie im Haupt-Display .

Das Rec/Play-Display erscheint:

Das Edit Menu-Display erscheint:

Das Erase Event-Display erscheint:

1. Berühren Sie das "Event"-Feld.
2. Wählen Sie mit <-><+> die Datengruppe aus, deren Daten entfernt werden sollen.

Einstellung	Beschreibung
ALL	alle Daten
NOTE	Notendaten
CONTROL	Regler-Bedienung, Part Balance Volume
EXPRESSION	Expression Pedal-Daten
VOICE	Klangauswahl-Daten
TEMPO	Tempo-Einstellungen

1. Berühren Sie .
2. Berühren Sie das "Track"-Feld.
3. Wählen Sie mit <-><+> die Spur aus, auf der die Daten entfernt werden sollen.

Bei der Auswahl der Datengruppe EXPRESSION oder TEMPO kann keine Spur ausgewählt werden, weil diese Daten für alle Tracks gemeinsam gelten.

Auswahl: ALL, RHYTHM, ACCOMP, BASS, LOWER, UPPER, SOLO

Bei "ALL" werden die Daten in allen Parts entfernt.

1. Berühren Sie .
2. Berühren Sie das "From"-Feld.
3. Stellen Sie mit <-><+> den Wert für "From" ein (der erste Takt, ab dem Daten entfernt werden sollen).
4. Berühren Sie .
5. Berühren Sie das "For"-Feld.
6. Stellen Sie mit <-><+> den Wert für "For" ein (die Anzahl der Takte, für die Daten entfernt werden sollen).

Um die Daten für alle Takte bis zum Songende zu entfernen, wählen Sie "ALL".

1. Berühren Sie .

2. Berühren Sie .

Das folgende Display erscheint:

Um den Vorgang abzubrechen, berühren Sie .

1. Berühren Sie , um den Vorgang auszuführen.

Danach erscheint wieder das Edit Menu-Display.

Kopieren von Daten (Copy)

Mit dieser Funktion können Sie Daten eines Track-Abschnitts an eine andere Song-Position auf dem gleichen Track kopierten

Vorsicht! Dadurch werden die Daten im Kopier-Zielbereich überschrieben.

Beispiel: Kopieren der Takte 5–7 an den Beginn des Taktes 8

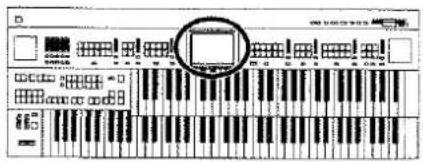

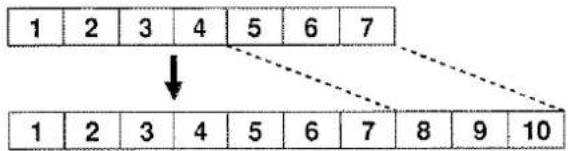

1. Berühren Sie im Haupt-Display .

Das Rec/Play-Display erscheint:

Das Edit Menu-Display erscheint:

Das Copy-Display erscheint:

1. Berühren Sie das "Track"-Feld.

2. Wählen Sie mit <-><+> die Spur aus, auf der Daten kopiert werden sollen.

Auswahl: ALL, RHYTHM, ACCOMP, BASS, LOWER, UPPER, SOLO, CONTROL

Bei "ALL" werden die Daten aller Spuren kopiert.

1. Berühren Sie .

2. Berühren Sie das "From"-Feld.

3. Stellen Sie mit <-><+> den Wert für "From" ein (der erste Takt, ab dem Daten kopiert werden sollen).

4. Berühren Sie .

1. Berühren Sie das "For"-Feld.
2. Stellen Sie mit <-><+> den Wert für "For" ein (die Anzahl der Takte, für die Daten kopiert werden sollen).

Um die Daten für alle Takte bis zum Songende zu kopieren, wählen Sie "ALL".

1. Berühren Sie .
2. Berühren Sie das "To"-Feld.
3. Wählen Sie mit <-><+> die Ziel-Position aus, an die der mit "From" und "For" bestimmte Abschnitt kopiert werden soll.

Bei "END" wird der Kopier-Abschnitt an das Songende angefügt.

1. Berühren Sie .
2. Berühren Sie das "Time"-Feld.
3. Wählen Sie mit <-><+> aus, wie oft der Abschnitt kopiert werden soll.

4. Berühren Sie .

5. Berühren Sie .

Das folgende Display erscheint:

Um den Vorgang abzubrechen, berühren Sie .

1. Berühren Sie , um den Vorgang auszuführen.

Danach erscheint wieder das Edit Menu-Display.

Korrigieren der Noten- Positionen (Quantize)

Mit dieser Funktion können Sie die Positionen der eingespielten Noten nachträglich korrigieren.

Beispiel: wenn Sie möchten, daß die Noten exakt auf jeder [1/4]-Notenposition liegen, können Sie für die Quantisierung "1/4" einstellen und die Quantisierung durchführen.

1. Berühren Sie im Haupt-Display .

Das Rec/Play-Display erscheint:

Das Edit Menu-Display erscheint:

Das Quantize-Display erscheint:

1. Berühren Sie das "Track"-Feld.

2. Wählen Sie mit <-><+> die Spur aus, deren Noten-Positionen korrigiert werden sollen.

Auswahl: ALL, RHYTHM, ACCOMP, BASS, LOWER, UPPER, SOLO

Bei "ALL" werden die Notenpositonen aller Spuren korrigiert.

1. Berühren Sie .
2. Berühren Sie das "From"-Feld.
3. Stellen Sie mit <-><+> den Wert für "From" ein (der erste Takt, ab dem Daten korrigiert werden sollen).

4. Berühren Sie .

5. Berühren Sie das "For"-Feld.

6. Stellen Sie mit <-><+> den Wert für "For" ein (die Anzahl der Takte, für die Daten korrigiert werden sollen).
   Um die Daten für alle Takte bis zum Songende zu korrigieren, wählen Sie "ALL".
7. Berühren Sie .
8. Berühren Sie das "Resolution"-Feld.
9. Wählen Sie mit <-><+> die gewünschte Auflösung für die Korrektur der Notenpositionen aus.

1. Berühren Sie .
2. Berühren Sie .

Das folgende Display erscheint:

Um den Vorgang abzubrechen, berühren Sie .

1. Berühren Sie , um den Vorgang auszuführen.

Danach erscheint wieder das Edit Menu-Display.

Kapitel 9 Weitere Einstellungen

Einstellungen für das Instrument

■ Aftertouch On/Off

Diese Einstellung bestimmt, ob der Aftertouch-Effekt für das Upper Manual ein- oder ausgeschaltet ist.

1. Berühren Sie im Haupt-Display . Das Sub-Fenster erscheint.
2. Berühren Sie im Sub-Fenster . Das Upper Keyboard-Display erscheint.
3. Wählen Sie mit <◀><▶> "After Touch" aus.

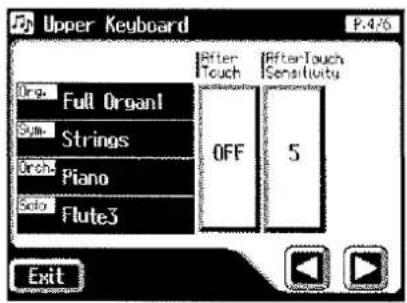

1. Berühren Sie das AfterTouch-Feld.

Jedesmal, wenn Sie diese Feld berühren, wird zwischen "ON" und "OFF" umgeschaltet. Einstellung: ON, OFF

1. Berühren Sie .

NOTIZ

Nicht alle Klänge reagieren auf Aftertouch-Meldungen (S. 193).

■ Aftertouch Depth

Dieser Parameter bestimmt die Stärke des über das Upper Manual ausgelöste Aftertouch-Effektes.

1. Berühren Sie im Haupt-Display . Das Sub-Fenster erscheint.
2. Berühren Sie im Sub-Fenster . Das Upper Keyboard-Display erscheint.
3. Wählen Sie mit <▶><▶> "After Touch Sensitivity" aus.

1. Berühren Sie das After Touch Sensitivity-Feld.

1. Stellen Sie mit <-><+> den gewünschten Wert ein.

Einstellung: 1-10

Je höher der Wert, desto stärker ist der Aftertouch-Effekt bei Drücken einer Taste auf dem Upper Manual.

1. Berühren Sie .

NOTIZ

Aftertouch kann nur für das Upper Manual eingesetzt werden.

"Initial Touch" ist die Anschlagdynamik. Diese kann für beide Manuale (Upper und Lower) getrennt ein- oder ausgeschaltet werden.

1. Berühren Sie im Haupt-Display . Das Sub-Fenster erscheint.

2. Berühren Sie im Sub-Fenster entweder oder .

Upper Kbd	das obere Manual
Lower Kbd	das untere Manual

1. Wählen Sie mit <◀> <▶> "Initial Touch" aus.

1. Berühren Sie das Initial Touch-Feld.

Jedesmal, wenn Sie diese Feld berühren, wird zwischen "ON" und "OFF" umgeschaltet.

Einstellung	Beschreibung
ON	Die Lautstärke des Klangs wird mit geänderter Spieldynamik ebenfalls verändert.
OFF	Die Lautstärke des Klangs bleibt trotz geänderter Spieldynamik immer gleich.

1. Berühren Sie .

■ Spielweise des Pedal-Klangs

Sie können bestimmen, ob der Pedalbass-Klang mehrstimmig (polyphon) oder einstimmig (monophon) gespielt wird.

1. Berühren Sie im Haupt-Display . Das Sub-Fenster erscheint.

2. Berühren Sie im Sub-Fenster . Das Pedalboard-Display erscheint.

3. Wählen Sie mit <☐><☐> "PedalBass Mode" aus.

1. Berühren Sie das PedalBass Mode-Feld.

Jedesmal, wenn Sie diese Feld berühren, wird zwischen "MONOPHONIC" und "POLYPHONIC" umgeschaltet.

Einstellung	Beschreibung
MONOPHONIC	einstimmige Spielweise
POLYPHONIC	mehrstimmige Spielweise

1. Berühren Sie .

■ Spielweise des Solo-Klangs

Wenn dem oberen Manual oder dem unteren Manual die Solostimme zugeschaltet ist, können Sie bestimmen, wie die Solostimme erklingt, wenn mehr als eine Note auf dem jeweiligen Manual gespielt wird.

1. Berühren Sie im Haupt-Display . Das Sub-Fenster erscheint.
2. Berühren Sie im Sub-Fenster . Das Upper Keyboard-Display erscheint.
3. Wählen Sie mit <☐><☐> "Solo Mode" aus.

1. Berühren Sie das Solo Mode-Feld.

1. Wählen Sie mit <-><+> die gewünschte Einstellung.

Einstellung	Beschreibung
TOP NOTE	Die Solostimme wird mit der höchsten Note mitgespielt.
LAST NOTE	Die Solostimme wird mit der zuletzt gedrückten Taste mitgespielt.
POLYPHONIC	Die Solostimme wird mit allen auf dem Manual gedrückten Tasten mitgespielt.

1. Berühren Sie .

■ Gleichzeitiges Spielen des Solo- und Lower-Klangs

Wenn Sie den Soloklang über das untere Manual spielen (der Solo [To Lower]-Taster leuchtet), können Sie bestimmen, ob der Solo- und Lower-Klang gleichzeitig im gleichen Tastaturbereich gespielt werden (LAYER) oder in getrennten Tastatur-bereichen gespielt werden (SPLIT).

1. Berühren Sie im Haupt-Display . Das Sub-Fenster erscheint.
2. Berühren Sie im Sub-Fenster . Das Upper Keyboard-Display erscheint.
3. Wählen Sie mit <☐><☐>"Solo To Lower Mode" aus.

1. Berühren Sie das "Solo To Lower Mode"-Feld. Jedesmal, wenn Sie diese Feld berühren, wird zwischen "SPLIT" und "LAYER" umgeschaltet.

Einstellung	Beschreibung
SPLIT	Solo- und Lower-Klang werden in getrennten Tastaturbereichen gespielt (SPLIT).
LAYER	Solo- und Lower-Klang werden gleichzeitig im gleichen Tastaturbereich gespielt.

1. Berühren Sie .

Einstellungen für Ihre Spielweise

■ Einstellen der Funktionen der Fußschalter

Sie können den beiden Fußschaltern links und rechts des Expression Pedals jeweils eine von verschiedenen Funktionen zuweisen.

1. Berühren Sie im Haupt-Display . Das Sub-Fenster erscheint.
2. Berühren Sie im Sub-Fenster . Das Controller-Display erscheint.
3. Wählen Sie mit <▶><▶> "L Foot Switch" oder "R Foot Switch" aus.

1. Berühren Sie das Feld oder .

1. Wählen Sie mit <-><+> die gewünschte Einstellung aus.
2. Berühren Sie .

Funktionen	Beschreibung
ROTARY FAST/SLOW	Umschaltung der Rotary-Geschwindigkeit von „FAST“ auf "SLOW" (und umgekehrt).
GLIDE	Die Tonhöhe wird kurzzeitig herabgesetzt und erreicht dann wieder die normale Tonhöhe der gespielten Note, wenn der Fußschalter losgelassen wird. Nach Einschalten ist der Glide-Effekt für das obere Manual wirksam.
LEADING BASS	Die Leading Bass-Funktion (S. 43) wird aktiviert, solange der Fußschalter gedrückt gehalten wird.
RHYTHM START/ STOP	Startet/stoppt den Rhythmus.
COMPOSER PLAY/ STOP	Entspricht der Funktion der Composer [Play/Stop]-Tasters. Jedesmal, wenn der Fußschalter betätigt wird, start bzw. stoppt die Wiedergabe.
INTRO/ENDING	Startet entweder das Intro oder das Ending.
FILL IN TO VARIATION	Aktiviert ein Fill-In und schaltet dann in das Variation-Pattern.
FILL IN TO ORIGINAL	Aktiviert ein Fill-In und schaltet dann in das Original-Pattern.
ORCHESTRATOR	Sschaltet den Style Orchestrator-Taster um. Wenn der Style Orchestrator [Basic]-Taster oder [Advanced2]-Tasterausgewählt ist, werden der [Basic]-Taster und der [Advanced2]-Taster umgeschaltet. Wenn der [Advanced1]-Taster oder [Full]-Taster ausgewählt ist, werden der [Advanced1]-Taster und [Full]-Taster umgeschaltet.
BREAK	Fügt eine eintaktige Pause ein.
DAMPER OF UPPER	Die auf dem oberen Manual gespielten Noten werden gehalten, wenn der Fußschalter betätigt und gehalten wird.
DAMPER OF LOWER	Die auf dem unteren Manual gespielten Noten werden gehalten, wenn der Fußschalter betätigt und gehalten wird.

NOTIZ

Wenn der Parameter "Regist Shift" (S. 161) auf "RIGHT" oder "LEFT" steht, können mit dem linken bzw. rechten Fußschalter nur die Registrierungen weitergeschaltet werden, und die hier eingestellte Funktion wird ignoriert.

■ Umschalten der Registrierungen mit dem Fußschalter

Sie können den linken oder rechten Fußschalter für die Weiterschaltung von Registrierungen reservieren.

1. Berühren Sie im Haupt-Display . Das Sub-Fenster erscheint.
2. Berühren Sie im Sub-Fenster . Das Controller-Display erscheint.
3. Wählen Sie mit <Δ><∇> "Regist Shift" aus.

1. Berühren Sie das "Regist Shift"-Feld,
2. Wählen Sie mit <-><+> die gewünschte Einstellung aus.

Einstellung	Beschreibung
OFF	Die Fußschalter können eine der auf S. 160 beschriebenen Funktionen ausführen.
RIGHT	Der rechte Fußschalter ist für die Weiter-schaltung von Registrierungen reserviert.
LEFT	Der linke Fußschalter ist für die Weiter-schaltung von Registrierungen reserviert.

1. Berühren Sie .

Wenn "Regist Shift" auf RIGHT oder LEFT steht, werden durch Drücken des Fußschalters die Registrierungen wie folgt weitergeschaltet: 1 → 2 → 3 → ... 12 → 1 ... usw.

Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

■ Zuweisung des Haltepedals

Sie können bestimmen, ob das Haltepedal die Noten des oberen oder unteren Manuals hält.

1. Berühren Sie im Haupt-Display . Das Sub-Fenster erscheint.
2. Berühren Sie im Sub-Fenster . Das Controller-Display erscheint.
3. Wählen Sie mit <Δ><∇> "Damper Pedal" aus.

1. Berühren Sie das Damper Pedal-Feld.

Jedesmal, wenn Sie diese Feld berühren, wird zwischen "UPPER" und "LOWER" umgeschaltet.

Einstellung	Beschreibung
to UPPER	Das Damper Pedal hält nur die Noten des oberen Manuals.
to LOWER	Das Damper Pedal hält nur die Noten des unteren Manuals.

1. Berühren Sie .

NOTIZ

Bei Klängen, die normal ausklingen (z.B. Piano), hat die Haltefunktion keine Wirkung. Nur Klänge wie z.B. "Strings" werden gehalten, solange das Pedal gedrückt wird.

■ Die Funktion des Expression Pedals

Dieser Parameter bestimmt, wie das Expression Pedal funktioniert, wenn Spieldaten aufgenommen oder ATELIER-Songdaten abgespielt werden.

Funktion während der Aufnahme

Dieser Parameter bestimmt, ob die Daten des Expression Pedals während einer Aufnahme mit aufgezeichnet werden oder nicht.

1. Berühren Sie im Haupt-Display . Das Sub-Fenster erscheint.
2. Berühren Sie im Sub-Fenster . Das Controller-Display erscheint.
3. Wählen Sie mit <Δ><Δ> "EXP. Src (Rec)" aus.

1. Berühren Sie das EXP. Src (Rec)-Feld.

Jedesmal, wenn Sie diese Feld berühren, wird zwischen "PEDAL" und "COMPOSER" umgeschaltet.

Einstellung	Beschreibung
PEDAL	Die Bewegungen des Expression Pedals werden aufgenommen. Dabei werden die vorherigen Pedal-Daten gelöscht.
COMPOSER	Die Bewegungen des Expression Pedals werden nicht aufgenommen. Die vorherigen Pedal-Daten bleiben erhalten.

1. Berühren Sie .

Funktion während der Wiedergabe

Dieser Parameter bestimmt, ob das Expression Pedal während der Wiedergabe von ATELIER-Songdaten aktiviert ist oder nicht.

1. Berühren Sie im Haupt-Display . Das Sub-Fenster erscheint.
2. Berühren Sie im Sub-Fenster . Das Controller-Display erscheint.
3. Wählen Sie mit <Δ><∇> "EXP. Src (Play)" aus.

1. Berühren Sie das -Feld.

1. Wählen Sie mit <-><+> die gewünschte Einstellung.

Einstellung	Beschreibung
PEDAL	Das Expression Pedal ist aktiv. Die Aufnahme der Expression Pedal-Daten ist allerdings abgeschaltet.
COMPOSER	Das Expression Pedal ist ausgeschaltet. Die Aufnahme der Expression Pedal-Daten ist allerdings möglich.
PEDAL +COMP	Das Expression Pedal ist aktiv, und die Aufnahme der Expression Pedal-Daten ist eingeschaltet.

1. Berühren Sie .

■ Wirkungsweise des Expression Pedals

1. Berühren Sie im Haupt-Display . Das Sub-Fenster erscheint.
2. Berühren Sie im Sub-Fenster . Das Controller-Display erscheint.
3. Wählen Sie mit <Δ><Δ>"Exp. Curve" aus.
4. Berühren Sie das -Feld.

1. Wählen Sie mit <-><+> die gewünschte Einstellung.

Setting	Beschreibung
1	Das Expression Pedal verändert die Lautstärke des Rhythmus und der Begleitung nicht so stark wie die Lautstärke der über die Manuale gespielten Klänge.
2, 3	Das Expression Pedal verändert die Lautstärke des Rhythmus und der Begleitung genauso stark wie die Lautstärke der über die Manuale gespielten Klänge.

1. Berühren Sie .

Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

■ Bestimmen der Bereiche, für die der Pitch Bend/Vibrato-Effekt wirkt

Sie können bestimmen, welchem Manual der Pitch Bend/Vibrato-Hebel zugewiesen wird.

1. Berühren Sie im Haupt-Display . Das Sub-Fenster erscheint.
2. Berühren Sie im Sub-Fenster . Das Controller-Display erscheint.
3. Wählen Sie mit <▶><▶> "Bender/Vibrato" aus.

1. Berühren Sie das -Feld.

1. Wählen Sie mit <-><+> die gewünschte Einstellung.

Einstellung	Beschreibung
to UPPER	Der Bender/Vibrato-Hebel wirkt nur auf die Klänge des oberen Manuals.
to LOWER	Der Bender/Vibrato-Hebel wirkt nur auf die Klänge des unteren Manuals.
to PEDAL	Der Bender/Vibrato-Hebel wirkt nur auf die Klänge des Fußpedals.

1. Berühren Sie .

■ Verändern der Bandbreite des Pitch Bend-Effektes

Dieser Parameter bestimmt die maximale Veränderung der Tonhöhe, die durch Bewegen des Pitch Bend-Hebels erreicht werden kann. Einstellung: 1–12 (entspricht max. 1 Oktave).

1. Berühren Sie im Haupt-Display . Das Sub-Fenster erscheint.
2. Berühren Sie im Sub-Fenster . Das Controller-Display erscheint.
3. Wählen Sie mit <▶><▶> "Pitch Bend Range" aus.

1. Berühren Sie das -Feld.

1. Wählen Sie mit <-><+> die gewünschte Einstellung. Einstellbereich: 1-12 (Halbtöne)

2. Berühren Sie .

NOTIZ

Der Bereich "Drums/SFX" ist auf "12 Halbtöne" fest voreingestellt und kann nicht verändert werden.

Rhythmus-Einstellungen

■ Ein- und Ausschalten der Chord Intelligence-Funktion

Mit der "Chord Intelligence"-Funktion können Sie Akkorde mit vereinfachtem Fingersatz über das untere Manual spielen.

Beispiel: um einen C-Dur Akkord zu spielen, reicht es aus, nur die Note "C" zu spielen (anstelle des kompletten Akkords C-E-G).

1. Berühren Sie im Haupt-Display . Das Rhythm-Display erscheint.
2. Berühren Sie . Das Utility-Display erscheint.
3. Berühren Sie . Das Rhythm Option-Display erscheint:

1. Berühren Sie das Chord Intelligence-Feld. Jedesmal, wenn Sie diese Feld berühren, wird zwischen "ON" (eingeschaltet) und "OFF" (ausgeschaltet) umgeschaltet. Einstellungen: ON, OFF

2. Berühren Sie .

HINWEIS

Nähere Informationen zur Funktion "Chord Intelligence" finden Sie auf Seite 63.

■ Chord Hold On/Off

Wenn Chord Hold auf ON steht, wird die Automatische Begleitung auch dann weitergespielt, wenn Sie die Tasten des unteren Manuals loslassen.

1. Berühren Sie im Haupt-Display . Das Rhythm-Display erscheint.
2. Berühren Sie . Das Utility-Display erscheint.
3. Berühren Sie . Das Rhythm Option-Display erscheint:

4. Berühren Sie das Chord Hold-Feld.

Jedesmal, wenn Sie diese Feld berühren, wird zwischen "ON" (eingeschaltet) und "OFF" (ausgeschaltet) umgeschaltet.

Einstellung	Beschreibung
ON	Die Automatische Begleitung wird auch dann weitergespielt, wenn Sie die Tas- ten des unteren Manuals loslassen.
OFF	Wenn Sie die Tasten des unteren Manu- als loslassen, wird die Automatische Be- gleitung gestoppt. Nur der Rhythmus wird weitergespielt.

5. Berühren Sie .

■ Die Leading Bass-Funktion

Wenn die Begleitung aktiviert ist und der [To Lower]-Schalter des Pedal Bass-Parts auf ON steht, erklingt normalerweise immer der Grundton (S. 212) des auf dem unteren Manual gespielten Akkordes als Basston.

Wenn Sie die Leading Bass-Funktion aktivieren, wird stattdessen die tiefste gespielte Note als Basston verwendet. Damit können Sie durch Spielen von Akkordumkehrungen (S. 212) den Basston wechseln.

1. Berühren Sie im Haupt-Display . Das Rhythm-Display erscheint.
2. Berühren Sie . Das Utility-Display erscheint.
3. Berühren Sie . Das Rhythm Option-Display erscheint:

1. Berühren Sie das Leading Bass-Feld. Jedesmal, wenn Sie diese Feld berühren, wird zwischen "ON" (eingeschaltet) und "OFF" (ausgeschaltet) umgeschaltet. Einstellungen: ON, OFF

5. Berühren Sie .

Die Leading Bass-Funktion kann auch einen der beiden Fußschalter neben dem Expression Pedal zugewiesen werden (S. 108).

■ Der Vorzähler-Klang

Sie können den Klang auswählen, der am Ende des Intros als Vorzähler gespielt wird (S. 61).

1. Berühren Sie im Haupt-Display . Das Rhythm-Display erscheint.
2. Berühren Sie . Das Utility-Display erscheint.
3. Berühren Sie . Das Rhythm Option-Display erscheint:

4. Berühren Sie das Count Down-Feld.

Jedesmal, wenn Sie diese Feld berühren, wird zwischen "VOICE" und "STICK" umgeschaltet.

Einstellung	Beschreibung
VOICE	Menschliche Stimme
STICK	Stick-Sound

5. Berühren Sie .

Registrier-Einstellungen

■ Abrufen der Rhythmus- und Arranger-Einstellungen

Normalerweise werden Rhythmus- und Begleit-Einstellungen nur dann abgerufen, wenn Sie einen Registration-Taster für mehrere Sekunden gedrückt halten. Sie können die Orgel aber auch so einstellen, das alle Einstellungen nur durch kurzes Drücken eines Registration-Tasters abgerufen werden.

1. Berühren Sie im Haupt-Display . Das Sub-Fenster erscheint.
2. Berühren Sie . Das Registration Load-Display erscheint.
3. Berühren Sie . Das Utility-Display erscheint.
4. Berühren Sie . Das Registration Options-Display erscheint:

5. Berühren Sie das Arranger Update-Feld.

Jedesmal, wenn Sie diese Feld berühren, wird zwischen "DELAYED" und "INSTANT" umgeschaltet.

Einstellung	Beschreibung
DELAYED	Wenn Sie einen Registration-Taste für mehrere Sekunden gedrückt halten, werden alle Einstellungen inkl. für Rhythmus und Begleitung abgerufen.Wenn Sie einen Registration-Taster nur kurz drücken, werden alle Einstellungen ohne Rhythmus und Begleitung abgerufen.
INSTANT	Wenn Sie einen Registration-Taster nur kurz drücken, werden alle Einstellungen inkl. für Rhythmus und Begleitung abgerufen.

6. Berühren Sie .

Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

■ Bestimmen der Methode, mit der die Transponierung abgerufen wird

Dieser Parameter bestimmt, wie die Transponier-Einstellung abgerufen wird, wenn ein Registration-Taster gedrückt wird.

1. Berühren Sie im Haupt-Display .

Das Sub-Fenster erscheint.

1. Berühren Sie .

Das Registration Load-Display erscheint.

1. Berühren Sie .

Das Utility-Display erscheint.

1. Berühren Sie .

Das Registration Options-Display erscheint:

1. Berühren Sie das Trans. Update-Feld.

Jedesmal, wenn Sie diese Feld berühren, wird zwischen "DELAYED" und "INSTANT" umgeschaltet.

Einstellung	Beschreibung
DELAYED	Die Transponier-Einstellung wird nur dann abgerufen, wenn ein Registration-Taster für mehrere Sekunden gehalten wird.
INSTANT	Die Transponier-Einstellung wird sofort abgerufen, wenn ein Registration-Taster gedrückt wird.

1. Berühren Sie .

Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

Einstellungen für den Composer

■ Ein- und Ausschalten der Text-Anzeige (Lyrics)

Einige Songdaten beinhalten Textdaten, die auf dem Display der Orgel dargestellt werden können. Sie können bestimmen, ob die Text-Anzeige ein- oder ausgeschaltet sein soll.

1. Berühren Sie im Haupt-Display . Das Rec/Play-Display erscheint.

2. Berühren Sie . Das Utility-Display erscheint.

3. Berühren Sie , Das Rec/Play Options-Display erscheint.

4. Wählen Sie mit <Δ><Δ>"Lyric" aus.

1. Berühren Sie das Lyric-Feld.

Jedesmal, wenn Sie diese Feld berühren, wird zwischen "ON" und "OFF" umgeschaltet.

Einstellung	Beschreibung
ON	Die Texte werden im Display dargestellt.
OFF	Die Texte werden nicht im Display dargestellt.

1. Berühren Sie .

Wenn Sie während der Song-Wiedergabe einen Voice Select-Taster drücken, wird das Display umgeschaltet. Um wieder den Songtext zu sehen, drücken Sie erneut den [Play/Stop]-Taster once again.

Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

■ Verändern der Tonart des Song-Playbacks (Playback Transpose)

Sie können das Playback eines SMF-Songs oder eines selbst aufgenommenen Songs transponieren.

1. Berühren Sie im Haupt-Display . Das Rec/Play-Display erscheint.
2. Berühren Sie . Das Utility-Display erscheint.
3. Berühren Sie . Das Rec/Play Options-Display erscheint.
4. Wählen Sie mit <▶><▶> "Play Transpose" aus.

1. Berühren Sie das -Feld.

1. Wählen Sie mit <-><+> die gewünschte Einstellung. Einstellung: -24 - +24 (Halbtöne)
2. Berühren Sie .

■ Verändern der Metronom-Einstellung

1. Berühren Sie im Haupt-Display . Das Rec/Play-Display erscheint.
2. Berühren Sie . Das Utility-Display erscheint.
3. Berühren Sie . Das Rec/Play Options-Display erscheint.
4. Wählen Sie mit <Δ><∇>"Metronome" aus.

1. Berühren Sie das -Feld.

1. Wählen Sie mit <-><+> die gewünschte Einstellung.

Einstellung	Beschreibung
OFF	Das Metronom ist ausgeschaltet.
REC	Das Metronom ist nur während der Aufnahme hörbar.
ON	Das Metronom ist immer hörbar.

1. Berühren Sie .

■ Einstellen der Metronom-Lautstärke

1. Berühren Sie im Haupt-Display . Das Rec/Play-Display erscheint.
2. Berühren Sie . Das Utility-Display erscheint.
3. Berühren Sie . Das Rec/Play Options-Display erscheint.
4. Wählen Sie mit <▶><▶> "Metronome Vol" aus.

1. Berühren Sie das -Feld.

1. Wählen Sie mit <-><+> die gewünschte Einstellung.

Einstellung: 1-10

Je höher der Wert, desto lauter ist das Metronom.

1. Berühren Sie .

■ Verändern des Metronom-Klangs

Sie können für das Metronom einen von vier verschiedenen Klängen auswählen.

1. Berühren Sie im Haupt-Display . Das Rec/Play-Display erscheint.

2. Berühren Sie . Das Utility-Display erscheint.

3. Berühren Sie . Das Rec/Play Options-Display erscheint.
4. Wählen Sie mit <Δ><∇> "Metronome Sound" aus.

1. Berühren Sie das -Feld.

1. Wählen Sie mit <-><+> die gewünschte Einstellung.

Einstellung	Beschreibung
CLICK&BELL	Normaler Metronom-Sound
ELECTRONIC	Elektronischer Metronom-Sound
VOICE ENG.	Menschliche Stimme (Englisch)
VOICE JPN.	Menschliche Stimme (Japanisch)

1. Berühren Sie .

Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

■ Einstellen der Taktart

Dieser Parameter bestimmt die Taktart des Songs.

1. Berühren Sie im Haupt-Display . Das Rec/Play-Display erscheint.
2. Berühren Sie . Das Utility-Display erscheint.
3. Berühren Sie . Das Rec/Play Options-Display erscheint.
4. Wählen Sie mit <Δ><∇>"Beat" aus.

1. Berühren Sie das -Feld Das Display mit der Anzeige der Taktarten erscheint:

1. Berühren Sie das Feld mit der gewünschten Taktart.
2. Berühren Sie .

Bei der Aufnahme mit Rhythmus oder/und Automatischer Begleitung wird die Taktart automatisch eingestellt.

Die Taktart muss immer vor der Aufnahme eines Songs eingestellt werden und kann nicht nachträglich verändert werden.

■ Stummschalten einzelner Kanäle

Sie können für die Wiedergabe von SMF-Songdaten einzelne Spuren stummschalten.

Es ist nicht möglich, einzelne Spuren während der Wiedergabe der Orgel stummzuschalten (Ausnahme: Rhythmus und Begleitung).

1. Berühren Sie im Haupt-Display . Das Rec/Play-Display erscheint.
2. Berühren Sie .

Das Utility-Display erscheint:

1. Berühren Sie das -Feld.

Das Ch. Mute (channel mute)-Display mit den Feldern der einzelnen MIDI-Kanäle erscheint.

1. Berühren Sie das Feld des Kanals, der stummgeschaltet werden soll.

Die Anzeige "-" bedeutet, dass dieser Kanal stummgeschaltet ist.

1. Wenn Sie ein Feld mit der Anzeige "-"berühren, erscheint wieder die Kanal-Nummer, und die Spieldaten dieses Kanals sind wieder hörbar.
2. Berühren Sie .

NOTIZ

Die Kanal-Stummschaltung wird aufgehoben, wenn Sie:

• einen anderen Song auswählen
  • den [Demo]-Taster drücken.

Weitere Einstellungen

■ Einstellen der Standard-Tonhöhe (Master Tune)

Dieser Parameter bestimmt die Basis-Tonhöhe der Orgel. Damit können Sie die Tonhöhe der Orgel z.B. an die Tonhöhe eines akustischen Instrumentes anpassen.

1. Berühren Sie im Haupt-Display .

Das System-Display erscheint.

1. Wählen Sie mit <Δ><∇>"Master Tune" aus.

1. Berühren Sie das -Feld.

1. Wählen Sie mit <-><[+]> die gewünschte Einstellung.

Einstellbereich: 415.3Hz - 466.2Hz (in 0,1 Hz-Schritten)

1. Berühren Sie .

Wenn Sie das Symbol berühren, wird die

Werksvoreinstellung (440.0 Hz) angewählt.

Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

■ Die Mic Echo-Lautstärke

Sie können die Lautstärke des Echo-Effektes für das an der Orgel angeschlossene Mikrofon verändern.

1. Berühren Sie im Haupt-Display . Das System-Display erscheint.

2. Wählen Sie mit <Δ><∇>"Mic Echo" aus.

1. Berühren Sie das -Feld.

1. Wählen Sie mit <-><+> die gewünschte Einstellung. Einstellbereich: 1–10

2. Berühren Sie .

Wenn Sie das Symbol berühren, wird die Werksvoreinstellung (4) angewählt.

Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

■ Senden von Programm-Nummern

Dieser Parameter bestimmt, ob die Orgel bei Umschalten der Registrierungen Programmwechsel-Daten überträgt.

1. Berühren Sie im Haupt-Display . Das System-Display erscheint.

2. Wählen Sie mit <▶><▶> "Send PC Switch" aus.

1. Berühren Sie das Send PC Switch-Feld.

Jedesmal, wenn Sie diese Feld berühren, wird zwischen "ON" und "OFF" umgeschaltet.

Einstellung	Beschreibung
ON	Programm-Nummern werden übertragen.
OFF	Programm-Nummern werden nicht übertragen.

1. Berühren Sie .

Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

■ Einstellen der Programm-Nummer

Dieser Parameter bestimmt, welche Programm-Nummer über MIDI übertragen wird, wenn an der Orgel eine Registrierung gewechselt wird.

1. Berühren Sie im Haupt-Display . Das System-Display erscheint.

1. Berühren Sie eines der Felder , oder .

1. Wählen Sie mit <-><+> die gewünschte Einstellung.

Menu	Einstellung
Bank MSB	0-127
Bank LSB	0-127
PC Number	1-128

1. Berühren Sie .

■ Der MIDI IN Mode

Normalerweise wird über MIDI IN der "GS"-Teil der Klangerzeugung angesteuert. Sie können aber auch die Klänge, die über die Manuale gespielt werden, über MIDI spielen.

1. Berühren Sie im Haupt-Display . Das System-Display erscheint.

2. Wählen Sie mit <▲><▼> "MIDI IN Mode" aus.

1. Berühren Sie das MIDI IN Mode-Feld.

MODE 1	Der GS-Teil der Klangerzeugung wird über MIDI IN angesteuert.
MODE 2	Die Spieldaten der MIDI-Kanäle 1-8 und 10 wird zum GS-Teil geleitet, die Spieldaten der MIDI-Kanäle 9 und 11-16 zur Klangerzeugung der Manuale.

Die Klangerzeugung der Manuale kann nicht alle MIDI-Meldungen verarbeiten.

Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

■ Einstellen der MIDI- Sendekanäle

Sie können für jedes Manual (Upper, Lower, Pedal) einen separaten MIDI-Sendekanal einstellen (siehe auch S. 183).

1. Berühren Sie im Haupt-Display . Das System-Display erscheint:

1. Wählen Sie mit <▶><▶> das gewünschte "Tx MIDI Ch"-Display aus.

1. Berühren Sie eines der Felder , , , oder .

Der Control-Part überträgt Daten des Expression-Pedals und die MIDI-Programmnummern.

1. Wählen Sie mit <-><+> die gewünschte Einstellung.

MIDI-Kanal (Channel): 1-16

1. Berühren Sie .

NOTIZ

Der Solo-Part überträgt nur dann MIDI-Informationen, wenn die Anzeige des Solo [To Lower]-Tasters leuchtet.

■ Kalibrieren des Displays

Das berührungsempfindliche Display besitzt viele Kontaktpunkte, die auf Berührung reagieren. Wenn das Instrument nicht mehr korrekt auf die Berührung eines Symbols reagiert, muss das Display neu eingestellt werden. Dieses wird auch als "Kalibrierung" bezeichnet.

1. Berühren Sie im Haupt-Display . Das System-Display erscheint.

2. Berühren Sie <Utility.

1. Berühren Sie das -Feld. Im Display erscheint eine Bestätigungs-Abfrage. Um den Vorgang abzubrechen, berühren Sie .

2. Berühren Sie , um den Vorgang der Neu-Positionierung des Displays zu starten.

3. Berühren Sie die im Display angezeigten Punkte.

NOTIZ

Stellen Sie sicher, dass Sie exakt die Position des im Display angezeigten Punktes treffen, ansonsten kann die Neu-Positionierung des Displays nicht korrekt durchgeführt werden.

Wenn das folgende Display erscheint, müssen Sie den Vorgang vollständig wiederholen.

Anzeigen einer Graphik bei Einschalten des Instrumentes

Sie können bei Einschalten der AT-90S/80S eine graphische Darstellung im Display abbilden lassen.

1. Erstellen Sie mit einem Rechner eine Grafik-Datei mit den folgenden Eigenschaften:

Größe	320 x 240 Pixel
Farbe	8 bit (256 Farben)
Format	BMP
Name	1-8 Zeichen mit dem Extender “***.BMP” (in Großbuchstaben).Die folgenden Zeichen dürfen innerhalb des Namens verwendet werden: A B C D E F G H I J K L M N O P Q R S T U V W X Y Z a b c d e f g h i j k l m n o p q r s t u v w x y z 0 1 2 3 4 5 6 7 8 9 # $ % & ' () - @ ~ | | ^ _ !NOTIZWenn Sie ein oben nicht aufgeführtes Zeichen verwenden, wird dieses durch ein anderes Zeichen ersetzt.

1. Speichern Sie am Rechner die Graphik-Datei auf einer DOS-formatierten Diskette.

2. Legen Sie die Diskette mit der Graphik-Datei in das Laufwerk der AT-90S/80S.

3. Berühren Sie im Haupt-Display . Das System-Display erscheint.

4. Berühren Sie :

6. Berühren Sie .

Das BMP Installer-Display erscheint:

Display	Beschreibung
01-03	Im internen Speicher gesicherten Bilder
View	Betrachten eines der im internen Speicher gesicherten Bilder
Load...	Laden einer Bild-Datei in den internen Speicher
Clear...	Löschen einer Bild-Datei aus dem internen Speicher

Die AT-90S/80S kann bis zu drei Bilder im internen Speicher sichern. Wenn zwei oder drei Bilder gespeichert sind, werden alle Bilder nach Einschalten nacheinander angezeigt.

7. Berühren Sie <01>-<03>, um den Ziel-Speicherbereich für die Graphik-Datei zu bestimmen.

Das BMP Load-Display erscheint.

Die Namen der Graphik-Dateien auf der Diskette werden angezeigt.

9. Wählen Sie mit <▶><▶> die Graphik-Datei aus, die in den internen Speicher geladen werden soll.

Wenn Sie berühren, können Sie das Bild vor Laden der Datei betrachten.

10. Berühren Sie .

Die Graphik-Datei wird geladen.

Wenn sich an der Ziel-Speichernummer bereits eine Graphik-Datei befindet, erscheint die folgende Meldung im Display:

Um das neue Bild zu laden und das bisherige Bild zu überschreiben

1. Berühren Sie .

Um den Lade-Vorgang abzubrechen

1. Berühren Sie .

NOTIZ

Wenn die Graphik-Datei nicht geladen werden kann, erscheint die folgende Meldung im Display:

■ Löschen einer Graphik-Datei aus dem internen Speicher

1. Berühren Sie im Haupt-Display . Das System-Display erscheint.

2. Berühren Sie :

1. Berühren Sie :

Das BMP Installer-Display erscheint:

1. Berühren Sie eines der Felder <01>-<03>, um den Speicherbereich zu bestimmen, dessen Graphik-Datei gelöscht werden soll.

Wenn Sie berühren, können Sie das Bild vor Löschen der Datei betrachten.

1. Berühren Sie .

Das folgende Display erscheint:

Um den Vorgang abzubrechen, berühren Sie .

1. Berühren Sie .

Die Graphik-Datei wird gelöscht.

Kapitel 10 Anschluss an externe Instrumente

Namen und Funktionen der Buchsen und Anschlüsse (AT-90S/80S)

1. Illumination-Schalter → S. 21
2. Phones-Buchse → S. 20
3. Mic Volume-Regler → S. 20
4. Mic In-Buchse → S. 20
5. LCD Contrast-Regler

Bestimmt die Helligkeit des Displays.

1. Computer-Anschluss

Hier können Sie direkt einen Rechner anschliessen und MIDI-Daten zwischen Orgel und Computer austauschen.

1. Computer-Schalter

Stellen Sie diesen Schalter auf den von Ihnen verwendeten Computer (Mac, PC-1 oder PC-2). Dieser Schalter entscheidet auch darüber, ob die MIDI IN-Buchse oder der Computer-Anschluss aktiv ist.

1. MIDI In/Out-Anschlüsse

Über diese MIDI-Buchsen kann die AT-90S/80S mit externen MIDI-Instrumenten verbunden werden.

1. Video Out-Buchse

Hier können Sie ein TV-Gerät mit Videoeingang anschliessen, um auf dem Bildschirm die Songtexte anzeigen zu lassen.

10.Input-Schalter → (S. 180)
11.Input L(mono)/R-Buchsen

An diese Buchsen können Sie ein anderes Audio-Instrument anschließen und dessen Signal über die Lautsprecher der AT-90S/80S wiedergeben.

1. Output L(mono)/R-Buchsen

Über diese Buchsen wird das Audiosignal der Orgel ausgegeben. Verbinden Sie diese Buchsen z.B. mit einem externen Verstärker-System oder einem Aufnahmegerät wie z.B. ein Harddisk Recorder.

13.Aux Out L(mono)/R

Hier können Sie einen externen Lautsprecher oder einen Hall-Prozessor anschließen, um eine Raumklang-Simulation zu erhalten.

Namen und Funktionen der Buchsen und Anschlüsse (AT-60S)

1. Phones-Buchse → S. 20
2. Mic Volume-Regler → S. 20
3. Mic In-Buchse → S. 20
4. LCD Contrast-Regler

Bestimmt die Helligkeit des Displays.

1. Computer-Anschluss

Hier können Sie direkt einen Rechner anschliessen und MIDI-Daten zwischen Orgel und Computer austauschen.

1. Computer-Schalter

Stellen Sie diesen Schalter auf den von Ihnen verwendeten Computer (Mac, PC-1 oder PC-2). Dieser Schalter entscheidet auch darüber, ob die MIDI IN-Buchse oder der Computer-Anschluss aktiv ist.

1. MIDI In/Out-Anschlüsse

Über diese MIDI-Buchsen kann die AT-60S mit externen MIDI-Instrumenten verbunden werden.

1. Input-Schalter → (S. 180)
2. Input L(mono)/R-Buchsen

An diese Buchsen können Sie ein anderes Audio-Instrument anschließen und dessen Signal über die Lautsprecher der AT-60S wiedergeben.

1. Output L(mono)/R-Buchsen

Über diese Buchsen wird das Audiosignal der Orgel ausgegeben. Verbinden Sie diese Buchsen z.B. mit einem externen Verstärker-System oder einem Aufnahmegerät wie z.B. ein Harddisk Recorder.

Anschließen externer Audio-Geräte

Die Anschlüsse

Die Output-Buchsen

Sie können die Audioausgänge der Orgel z.B. mit einem Harddisk-Recorder verbinden (z.B. Roland VS-1824 oder VS-2480) und die Klänge der Orgel wie mit einem Bandgerät aufnehmen.

Wenn das externe Gerät ein Mono-Gerät ist, müssen Sie dieses mit der L (Mono)-Buchse verbinden.

AT-90S/80S

AT-60S

Über diese Buchsen können Sie das Signal eines externen Audio-Instrumentes über die Lautsprecher der Orgel wiedergeben.

Wenn das externe Gerät ein Mono-Gerät ist, müssen Sie dieses mit der L (Mono)-Buchse verbinden.

Wenn Sie das Signal des externen Audio-Instrumentes über die Lautsprecher der Orgel wiedergeben, können Sie dafür auch den internen RSS Reverb der AT-90S/80S/60S nutzen (S. 185).

Position des Input-Schalters	Effekt
Normal	Der Sound wird ohne Effekt wiedergegeben.
RSS	TDer Sound wird mit RSS Reverb-Effekt wiedergegeben.

Wenn der Input-Schalter auf "RSS" gestellt ist, können Sie die Lautstärke des Signals des externen Audio-Instrumentes mit dem [Master Volume]-Regler der AT-90S/80S/60S einstellen. Der RSS Reverb-Effekt gilt auch für das Mikrofon-Signal, d.h., Sie können dann auch die Mikrofon-Lautstärke mit dem [Master Volume]-Regler der AT-90S/80S/60S einstellen.

Die Anschlüsse

Beachten Sie die Reihenfolge der nachfolgend beschriebenen Bedienschritte, um Beschädigungen der Lautsprecher durch z.B. Signalspitzen vorzubeugen.

Spielen der Klänge der AT-90S/80S/60S über ein externes Verstärker-System bzw. Aufzeichnen des Ausgangssignals der Orgel mit einem Aufnahmegerät

1. Stellen Sie die Lautstärkeregler aller Geräte auf Minimum.
2. Schalten Sie zuerst die AT-90S/80S/60S und dann die anderen Geräte aus.
3. Verbinden Sie die Orgel und die anderen Geräte mit den notwendigen Kabeln.
4. Schalten Sie die AT-90S/80S/60S ein.
5. Schalten Sie die externen Geräte ein.
6. Stellen Sie die Lautstärke ein.

Aufzeichnen des Ausgangssignals der Orgel mit einem Aufnahmegerät

1. Starten Sie die Aufnahme des Aufnahmegerätes.
2. Starten Sie die Wiedergabe der Orgel.
3. Wenn die Aufzeichnung beendet werden soll, stoppen Sie die Aufnahme des Aufnahmegerätes.

Abhören des Signals eines externen Audio-Gerätes über die Lautsprecher der AT-90S/80S/60S

1. Stellen Sie die Lautstärkeregler aller Geräte auf Minimum.
2. Schalten Sie zuerst die AT-90S/80S/60S und dann die anderen Geräte aus.
3. Verbinden Sie die Orgel und die anderen Geräte mit den notwendigen Kabeln.
4. Schalten Sie die externen Geräte ein.
5. Schalten Sie die AT-90S/80S/60S ein.
6. Stellen Sie die Lautstärke ein.

Die Bedien-Reihenfolge beim Ausschalten ist wie folgt:

1. Stellen Sie die Lautstärkeregler aller Geräte auf Minimum.
2. Schalten Sie die externen Geräte aus.
3. Schalten Sie die AT-90S/80S/60S aus.

Anschließen an einen Computer

Sie können die Orgel über deren Computer-Anschluss direkt mit einem Rechner verbinden und über diese Verbindung MIDI-Daten austauschen.

Die Anschlüsse

Computer-Anschluss

Verwenden Sie das zu Ihrem Rechner passende Verbindungskabel. Dieses erhalten Sie als zusätzliches Zubehör über Ihren Computer-Fachhändler.

Computer-Schalter

Stellen Sie diesen Schalter auf den von Ihnen verwendeten Computer (Mac, PC-1 oder PC-2). Wenn dieser Schalter auf MIDI steht, ist der Computer-Anschluss abgeschaltet.

NOTIZ

Beachten Sie die Reihenfolge der nachfolgend beschriebenen Bedienschritte, um Beschädigungen der Lautsprecher durch z.B. Signalspitzen vorzubeugen.

1. Schalten Sie zuerst die AT-90S/80S/60S und dann den Computer aus.
2. Verbinden Sie den Computer-Anschluss der Orgel und den seriellen Anschluss des Rechners über das passende Computerkabel.
3. Setzen Sie den Computer-Schalter an der Unterseite der Orgel auf die Position, die dem an der Orgel angeschlossenen Rechner entspricht.

NOTIZ

Verändern Sie die Position des Computer-Schalters nur, wenn die Orgel ausgeschaltet ist.

1. Schalten Sie den Computer ein.

2. Schalten Sie die AT-90S/80S/60S ein.

3. Stellen Sie die korrekte "Baud Rate" ein (die Geschwindigkeit der Datenübertagung zwischen Rechner und der im Rechner verwendeten Software).

Lesen Sie dazu die Anleitung Ihres Computers bzw. der von Ihnen verwendeten Software.

1. Stellen Sie den MIDI-Sendekanal ein (S. 174).

Anschluss-Beispiele

Verbindung mit einem Apple Macintosh-Computer

Verbinden Sie die AT-90S/80S/60S über das Computerkabel mit dem Modem Port (oder Printer Port) des Apple Macintosh. Setzen Sie den Computer-Schalter der Orgel auf "Mac".

Verwenden Sie das Hilfsprogramm "PatchBay" des Apple Macintosh, um den Interface-Typ auf "1 MHz" einzustellen.

Verbindung mit einem IBM PC

Verbinden Sie die AT-90S/80S/60S über das Computerkabel mit dem seriellen COM1- oder COM2-Anschluß des IBM PC. Setzen Sie den Computer-Schalter der Orgel auf "PC-2".

Verbindung über die MIDI-Anschlüsse

Was ist MIDI?

MIDI steht für "Musical Instrument Digital Interface" und ist ein weltweiter Standard für die Übertragung von MIDI-Informationen zwischen Instrumenten und Geräten mit MIDI-Anschlüssen.

Die MIDI-Anschlüsse

Die AT-90S/80S/60S besitzt zwei MIDI-Anschlüsse: MIDI OUT und MIDI IN.

____MIDI____

Out

In

Der MIDI Out-Anschluss

Über diesen Anschluss werden die Spiel- und Kontrolldaten der Orgel an andere MIDI-Instrumente übertragen. Dazu gehören z.B. das Spielen der Noten, das Drücken des Damper Pedals, das Bewegen des Expression Pedals und das Drücken der Registration-Taster. Die Spieldaten der Solo-Stimme werden nur über MIDI ausgegeben, wenn die Anzeige des Solo [To Lower]-Tasters leuchtet.

Der MIDI In-Anschluss

Über diesen Anschluss empfängt die Klangerzeugung der Orgel Spiel- und Kontrolldaten eines externen MIDI-Instrumentes, z.B. von einem MIDI-Sequenzer. Damit können z.B. die Klänge umgeschaltet bzw. die Lautstärke der Parts verändert werden.

Die AT-90S/80S/60S besitzt zwei Klangerzeugungs-Blöcke: Einen für den Orgelbereich und eine Klangerzeugung im Roland GS-Format (S. 213). Normalerweise wird über MIDI IN die GS-Klangerzeugung der Orgel angesteuert. Sie können durch Einstellung des „MIDI IN Mode“ (S. 173) aber auch erreichen, daß die Klangerzeugung des Orgelbereiches über MIDI IN gespielt wird.

Die Anschlüsse

NOTIZ

Beachten Sie die Reihenfolge der nachfolgend beschriebenen Bedienschritte, um Beschädigungen der Lautsprecher durch z.B. Signalspitzen vorzubeugen.

1. Regeln Sie die Lautstärke der AT-90S/80S/60S und des externen MIDI-Gerätes auf Minimum.
2. Schalten Sie zuerst die AT-90S/80S/60S und dann das externe MIDI-Gerät aus.
3. Setzen Sie den Computer-Schalter an der Unterseite der Orgel auf die Position "MIDI".
4. Verbinden Sie MIDI OUT der Orgel mit MIDI IN des externe MIDI-Gerätes sowie MIDI OUT des externe MIDI-Gerätes mit MIDI IN der Orgel.
5. Schalten Sie zuerst die AT-90S/80S/60S und dann das externe MIDI-Gerät ein.
6. Regeln Sie die Lautstärke der AT-90S/80S/60S und des externen MIDI-Gerätes auf einen angenehmen Wert.
7. Stellen Sie bei Bedarf den MIDI-Kanal ein.

Anschließen eines TV-Gerätes (nur AT-90S/80S)

Sie können an die AT-90S/80S einen Fernseher, der einen Videoeingang besitzt, anschließen und auf dem Bildschirm die Songtexte von SMF-Songs abbilden lassen.

Die Anschlüsse

NOTIZ

Beachten Sie die Reihenfolge der nachfolgend beschriebenen Bedienschritte, um Beschädigungen der Lautsprecher durch z.B. Signalspitzen vorzubeugen.

1. Schalten Sie die AT-90S/80S und den Fernseher aus.
2. Verbinden Sie den Videoausgang der Orgel mit dem Videoeingang des Fernsehers.
3. Schalten Sie den Fernseher ein.
4. Schalten Sie die AT-90S/80S ein.
5. Berühren Sie im Haupt-Display .

1. Berühren Sie das Video Out-Feld, um die Einstellung "ON" zu wählen.
   Jedesmal, wenn Sie diese Feld berühren, wird zwischen "ON" und "OFF" umgeschaltet.
2. Berühren Sie .
3. Spielen Sie einen SMF-Song, der Songtexte enthält, mit der Orgel ab.
   Die Songtexte erscheinen auf dem Fernseher.

NOTIZ

Wenn Sie keine Songtexte sehen, müssen Sie eventuell das TV-Format umschalten (siehe folgenden Abschnitt).

■ Umschalten des TV-Formats

1. Berühren Sie im Haupt-Display .

1. Berühren Sie das TV Format-Feld.

Jedesmal, wenn Sie diese Feld berühren, wird zwischen "PAL" und "NTSC" umgeschaltet.

Einstellungen: PAL, NTSC

1. Normalerweise wählen Sie für den europäischen Bereich die Einstellung "PAL".

2. Berühren Sie .

Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

Anschließen externer Lautsprecher oder eines externen Hallgerätes (RSS Reverb)

Die AT-90S/80S besitzt eine Aux Out-Buchse an der Unterseite des Instrumentes.

An diese Aux Out-Buchse können Sie externe Lautsprecher oder ein externes Hallgerät anschließen.

■ Umschalten des Aux Out Mode

1. Berühren Sie im Haupt-Display .

Das System-Display erscheint:

2. Berühren Sie das Aux Out Mode-Feld.

Jedesmal, wenn Sie diese Feld berühren, wird zwischen "AMBIENCE" und "TO EFFECTOR" umgeschaltet.

AMBIENCE	Der Reverbsound der ATELIER-Or-gel wird ausgegeben.
TO EFFECTOR	Das Direktsignal (ohne Effekt) wird ausgegeben.

3. Berühren Sie .

Sie können die Hall-Lautstärke für jeden Part einzeln einstellen (S. 117).

Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

■ Ein- und Ausschalten des Aux-Ausgangs

1. Berühren Sie im Haupt-Display . Das System-Display erscheint.

2. Berühren Sie das Aux Out-Feld.

Jedesmal, wenn Sie diese Feld berühren, wird zwischen "ON" und "OFF" umgeschaltet.

3. Berühren Sie .

Diese Einstellung bleibt auch nach Ausschalten der Orgel erhalten.

Mögliche Fehlerursachen

Wenn die AT-90S/80S/60S nicht so funktioniert wir erwartet, versuchen Sie zunächst, die Fehlerursache anhand der nachfolgend beschriebenen möglichen Fehlerursachen zu ermitteln. Gelingt dieses nicht, wenden Sie sich bitte an Ihren Roland-Vertragspartner.

Problem	Eventuell Ursache	Mögliche Lösung	Seite
Die Orgel schaltet sich bei Drücken des POWER-Schalters nicht ein.	Das Netzkabel ist nicht richtig ange- schlossen.	Schließen Sie das Netzkabel richtig an.	S. 19
Es ist kein Klang hörbar.	Der [Master Volume]-Regler ist zu niedrig eingestellt.	Regeln Sie den [Master Volume]-Regler auf "Max".	S. 19
	Es ist ein Kopfhörer angeschlossen. Damit sind die internen Lautsprecher stummgeschaltet.	Ziehen Sie den Kopfhörer ab.	S. 20
	Die Lautstärke wurde über die Level [▲] [▼]-Taster zu niedrig eingestellt.	Erhöhen Sie die Lautstärke durch Drücken des Level [▲]-Tasters.	S. 48
	Die Lautstärke wurde über das Expression-Pedal zu niedrig eingestellt.	Erhöhen Sie die Lautstärke durch Drücken des Expression-Pedals.	S. 103
	Es ist kein Klang ausgewählt. Nur Klänge, deren Taster-Anzeige leuchtet, können gespielt werden.	Drücken Sie einen Voice Select-Taster, um einen Klang auszuwählen.	S. 34
Es ist kein Klang hörbar. (unteres Manual)	Für das untere Manual ist "Drums/SFX" ausgewählt, und Sie spielen eine Note, der kein Drum/SFX-Sound zugewiesen ist.	Schalten Sie "Drums/SFX" aus, oder spielen Sie eine Note, der ein Drum/SFX-Sound zugewiesen ist.	S. 54–S. 55
Es ist kein Klang hörbar. (oberes Manual)	Für das untere Manual ist das "Percussion Set 3" ausgewählt. Bei diesem Set sind nicht allen Tasten Klänge zugewiesen	Wählen Sie ein anderes Set aus als "Percussion Set 3".	S. 37
Es ist kein Klang hörbar. (Fußpedal)	Das Pedalkabel ist nicht korrekt an-geschlossen.	Schließen Sie das Pedalkabel korrekt an.	S. 18
Es ist kein Klang hörbar. (bei einem angeschlossenen MIDI-Instrument)	Das externe MIDI-Instrument ist nicht eingeschaltet.	Schalten Sie das externe MIDI-Instrument ein.	S. 180–S. 185
	Der Computer-Schalter steht nicht auf "MIDI".	Stellen Sie den Computer-Schalter auf "MIDI".	S. 183
Das Haltepedal funktioniert nicht.	Das Haltepedal funktioniert nur für das untere und obere Manual, nicht für den Klang des Fußpedals.	---	S. 163
	Das Haltepedal wirkt nicht auf den Solo-Klang.	Dieses ist keine Fehlfunktion.	---
Das Expression Pedal funktioniert nicht.	Das Expression Pedal ist nicht aktiv während der Wiedergabe von SMF-Daten, die nicht das Atelier-Format besitzen.	Dieses ist keine Fehlfunktion.	---
	Die Funktion des Expression Pedals während der Aufnahme oder des Playbacks steht auf „COMPOSER".	Stellen Sie die Funktion des Expression-Pedals während der Aufnahme auf "PEDAL" und während der Wiedergabe auf "PEDAL" oder "PEDAL+COMP".	S. 162
Die dem Fußschalter zuge-wiesene Funktion ist nicht abrufbar.	Wenn der Parameter "Regist Shift" auf "RIGHT" oder "LEFT" steht, wird mit dem linken bzw. rechten Fußschalter die Registrierung umgeschaltet.	Stellen Sie den Parameter "Regist Shift" auf OFF.	S. 162
Wenn der Klang "Jazz Scat" ausgewählt ist, kann über die Anschlagdynamik der Sound nicht variiert werden.	Der Parameter "Initial Touch" steht auf OFF.	Stellen Sie den Parameter "Initial Touch" auf OFF.	S. 158
Der Rotary-Effekt ist nicht hörbar.	Bei einigen Klängen ist der Rotary-Effekt immer abgeschaltet.	Dieses ist keine Fehlfunktion.	---
Der Chorus-Effekt ist nicht hörbar.	Bei einigen Klängen ist der Chorus-Effekt immer abgeschaltet.	Dieses ist keine Fehlfunktion.	---
Nach Loslassen der Tasten auf dem unteren Manual hört die Begleitung auf zu spielen.	Die Chord Hold-Funktion ist auf OFF gesetzt.	Stellen Sie die "Chord Hold"-Funktion auf ON. Die Automatische Begleitung wird dann auch weitergespielt, wenn Sie die Tasten auf dem unteren Manual loslassen.	S. 165
Nach Lolassen der Tasten auf dem unteren Manual erklingen die gespielten Noten weiter.	Der Lower Voice [Hold]-Taster ist auf ON gestellt.	Drücken Sie den Lower Voice [Hold]-Taster, um die Taster-Anzeige abzuschalten.	S. 56
Durch Spielen nur einer Note erklingen mehrere Stimmen.	Die Harmony Intelligence-Funktion ist auf ON gesetzt.	Schalten Sie die Harmony Intelligence-Funktion aus.	S. 106, S. 109
	Die Chord Intelligence-Funktion ist auf ON gesetzt.	Schalten Sie die Chord Intelligence-Funktion aus.	S. 164
Nach Lolassen der Tasten auf dem unteren Manual erklingen die gespielten Noten weiter.	Sie haben entweder den Klang "Marimba" oder "Banjo" ausgewählt.	Dieses ist keine Fehlfunktion. Bei den Klängen "Marimba" und "Banjo" wird der Sound auch dann erzeugt, wenn Sie die Tasten loslassen.	---
Die Begleitung erklingt fremdartig.	Die Noten des Akkordes wurden nicht gleichzeitig gespielt.	Schalten Sie entweder die Chord Intelligence-Funktion ein, oder spielen Sie alle Noten des Akkordes gleichzeitig.	S. 164
	Sie haben eventuell versucht, die Akkorde mit vereinfachtem Finger-satz zu spielen, obwohl die Chord Intelligence-Funktion ausgeschaltet ist.	Schalten Sie entweder die Chord Intelligence-Funktion ein, oder spielen Sie alle Noten des Akkordes gleichzeitig.	S. 164
	Wenn Songdaten zusammen mit der Begleitautomatik gespielt werden, passen diese eventuell nicht zusammen.	Dieses ist keine Fehlfunktion.	---
Der Rhythmus erklingt fremdartig.	Wenn Songdaten zusammen mit der Begleitautomatik gespielt werden, passen diese eventuell nicht zusammen.	Dieses ist keine Fehlfunktion.	---
Die Tonhöhe stimmt nicht.	Die Transponierung ist eingeschaltet.	Drücken Sie beide Transpose [-][+]-Taster gleichzeitig, so dass die Taster-Anzeige erlischt.	S. 102
	Die Gesamtstimmung ist falsch eingestellt.	Stellen Sie die Standard-Tonhöhe korrekt ein.	S. 171
	Der Klang ist mit "Octave Shift" (S. 31) außerhalb des normalen Bereiches gesetzt worden.	Dieses ist keine Fehlfunktion. Stellen Sie die Oktavierung korrekt ein.	S. 50
Es ist keine Aufnahme möglich.	Wenn Sie eine Spur neu aufnehmen möchten, drücken Sie den Track-Taster, so dass dessen Anzeige blinkt.	Berühren Sie im Rec/Play-Display einen Track-Taster, so dass dessen Anzeige blinkt.	S. 136
Die aufgenommenen Spiel-daten sind verschwunden.	Das Instrument wurde ausgeschaltet, ohne dass vorher die eingespielten Daten auf einer Diskette gesichert wurden.	Speichern Sie die Daten auf einer Diskette, bevor Sie das Instrument ausschalten.	S. 139
Der Bass der Begleitung erklingt nicht.	Wenn für den Pedal Bass-Part ein Klang ausgewählt ist, wird der Bass für die Begleitung automatisch ausgeschaltet.	Dieses ist keine Fehlfunktion.	---
Bei Starten des Intros ist kein Rhythmus hörbar.	Einige Rhythmen sind ohne Drum- und Percussion-Klänge eingespielt.	Dieses ist keine Fehlfunktion.	---
Über MIDI IN empfangene Noten erklingen nicht.	Der Computer-Schalter steht nicht auf "MIDI".	Stellen Sie den Computer-Schalter auf "MIDI".	S. 183
	Der Computer-Schalter wurde auf „MIDI“ gesetzt, das Instrument aber noch nicht aus- und wieder eingeschaltet.	Schalten Sie das Instrument aus und wieder ein.	S. 183
Der Sound erklingt verzerrt.	Die Part-Lautstärke ist zu hoch.	Verringern Sie die Lautstärke mit den Part Balance-Tastern.	S. 48
	Die Reverb-Lautstärke ist bei bereits maximaler Part-Lautstärke zu hoch eingestellt.	Verringern Sie entweder die Reverb-Lautstärke oder die Lautstärke des Parts.	S. 48S. 115
	Der [Master Volume]-Regler ist zu hoch eingestellt.	Verringern Sie die Gesamt-Lautstärke mit dem [Master Volume]-Regler.	S. 19
Bei einigen Noten erklingt der Sound fremdartig.	Der Klang wird außerhalb seines natürlichen Notenbereiches gespielt.	Dieses ist keine Fehlfunktion.	---
Der Rhythmus wird nicht gewechselt, wenn Sie einen der Registration-Taster drücken.	Der Parameter "Registration Arranger Update" ist auf „DELAYED" eingestellt.	Stellen Sie den Parameter "Registration Arranger Update" auf "INSTANT".	S. 166
Während der Wiedergabe wird die Lautstärke verändert.	Wenn Sie während der Aufnahme die Part Balance-Lautstärke verändern, werden die Daten im Control Track aufgezeichnet.	Löschen Sie diese Daten bei Bedarf mithilfe der Erase-Funktion.	S. 152
Sie hören einen Bassklang, obwohl das Basspedal nicht gespielt wird.	Der Pedal [To Lower]-Taster oder the [Bass Split]-Taster sind eingeschaltet.Wenn der Pedal [To Lower]-Taster eingeschaltet ist, wird der Bassklang über das untere Manual gespielt.	Drücken Sie den Pedal [To Lower]-Taster bzw. den [Bass Split]-Taster, um die jeweilige Anzeige abzuschalten.	S. 125S. 126
Wenn Sie den gleichen Klang über das obere und untere Manual spielen, ist trotzdem die Lautstärke unterschiedlich.	Für eines der Manuale ist der Parameter "Initial Touch" eingeschaltet.	Setzen Sie den Parameter "Initial Touch" für beide Manuale (da ogere und das untere) entweder auf "On" oder "Off".	S. 158
Der Klang des unteren Manuals ist nicht hörbar.	Während eines Intros oder Endings kann auf dem unteren Manual kein Klang gespielt werden.	Dieses ist keine Fehlfunktion.	---
Der Sound erklingt mit einer Phasenverschiebung.	Dieses passiert, wenn Sie zwei ähnliche Klänge gleichzeitig über ein Manual spielen (z.B. Strings 1 und Strings 5).	Dieses ist ein natürlicher, akustischer Effekt und keine Fehlfunktion.	---
Die Demosongs können nicht gespielt werden.	Im Laufwerk befindet sich eine Diskette.	Nehmen Sie die Diskette aus dem Laufwerk.	S. 68
Im Display sind keine Symbole sichtbar.	Eventuell ist die Umgebungs-Temperatur noch zu niedrig.	Warien Sie, bis sich die Orgel der Raumtemperatur angepasst hat, und stellen Sie dann mit dem Contrast-Regler die Helligkeit des Displays ein.	S. 178
Die Texte werden im Display nicht korrekt angezeigt.	Der Grund ist eventuell die SMF-Datei, die entweder keine Textdaten beinhaltet bzw. deren Ausgabe nicht erlaubt.	Dieses ist keine Fehlfunktion.	---
	Es kann vorkommen, dass Text-Abbildungen über den Rand des Displays hinausgehen. Diese Randzonen sind im Display nicht sichtbar.	Dieses ist keine Fehlfunktion.	---
	Ein Bedientaster wurde gedrückt, und das Display wurde gewechselt, während im Display die Texte abgebildet wurden.	Um wieder die Text-Anzeige aufzurufen, drücken Sie den [Play/Stop]-Taster.	S. 130
Das Display reagiert nicht mehr korrekt auf die Berührungen der Symbole.	Das Display muss neu kalibriert werden.	Kalibrieren Sie das Display.	S. 175
Während der Song-Wiedergabe sind einige Sounds nicht zu hören.	Eine oder mehrere Spuren sind stummgeschaltet.	Aktivieren Sie die stummgeschalteten Spuren wieder.	S. 134
Die Chord Intelligence-Funktion kann nicht verwendet werden.	Die Chord Intelligence-Funktion ist ausgeschaltet.	Schalten Sie die Chord Intelligence-Funktion ein.	S. 164
Die Noten werden nicht korrekt im Display angezeigt.	Es kann vorkommen, dass Text-oder /und Noten-Abbildungen über den Rand des Displays hinausgehen. Diese Randzonen sind im Display nicht sichtbar.	Dieses ist keine Fehlfunktion.	...
	Das Noten-Display besitzt eine eingeschränkte Auflösung. Daher können sehr kurze Noten nicht korrekt angezeigt werden.	Dieses ist keine Fehlfunktion.	S. 148
	Wenn Sie einen Part ausgewählt haben, der keine Spieldaten enthält, können folglich auch keine Noten angezeigt werden.	Wählen Sie einen Part aus, der Notendaten enthält.	S. 146
Im Display sind senkrechte Linien zu sehen.	Diese Linien gehören zur Spezifikation eines LC-Displays.	Dieses ist keine Fehlfunktion. Verändern Sie bei Bedarf den Display-Kontrast.	S. 178
Die Bass-Frequenzen erklingen fremdartig, oder ein Resonanz-Effekt ist zu hören.	Wenn Sie die Orgel sehr laut spielen, vibrieren eventuell Gegenstände, die direkt neben der Orgel stehen. Der Grund für einen Resonanz-Effekt können außerdem Neonröhren, Glastüren etc. sein. Dieser Effekt tritt allerdings nur dann auf, wenn die Bass-Frequenzen sehr hoch eingestellt werden und der Klang mit einer sehr hohen Lautstärke gespielt wird.	Versuchen Sie,• die Lautsprecher und eine Schall-reflektierene Fläche (z.B. eine Wand) mindestens 10-15 cm weit voneinander entfernt zu positionieren• die Lautstärke zu reduzieren• die Lautsprecher weiter entfernt von den vibrierenden Gegenständen aufzustellen.	...
	Bei Abhören über einen Kopfhörer: Der Grund für die Vibration ist ein technisches Problem.	Wenden Sie sich bitte an Ihren Roland-Vertragspartner, um die Fehlerursache ermitteln zu lassen.	...
Die Lautstärke des an der Orgel angeschlossenen externen Instrumentes ist zu gering.	Eventuell verwenden Sie Kabel mit eingebautem Widerstand.	Verwenden Sie nur Kabel ohne integriertem Widerstand.	S. 180

Fehlermeldungen

Fehlermeldung	Bedeutung
Copy Protected.Can't Save	Aufgrund des Copyrights kann der Song nicht im SMF-Format gespeichert werden.
	Speichern Sie den Song im Atelier-Format.
Can't SaveThis Song.	Die Daten können nur abgespielt, aber nicht auf einer Diskette gesichert bzw. in den internen Speicher geladen werden.
Write ProtectedDisk	Der Protect-Schalter der Diskette ist in der Protect-Position. Setzen Sie den Schalter auf die Position "WRITE", und wiederholen Sie den Vorgang.
Master Disk	Auf dieser Diskette können keine Daten gesichert werden. Nehmen Sie eine andere Diskette, und wiederholen Sie den Vorgang.
Read Only Song.Can't Save	Auf der Diskette kann kein neuer Song gesichert werden.
No Disk	Im Laufwerk befindet sich keine Diskette. Legen Sie eine Diskette in das Laufwerk, und wiederholen Sie den Vorgang.
Disk Full	Die Diskette besitzt nicht mehr genügend freien Speicher. Löschen Sie vorher Daten auf dieser Diskette, oder nehmen Sie eine andere Diskette.
Unknown Disk	Die Daten der Diskette können nicht gelesen werden. Sie können die Diskette formatieren.
Disk Ejected	Die Diskette wurde aus dem Laufwerk genommen, während Daten gelesen bzw. geschrieben wurden. Legen Sie die Diskette erneut in das Laufwerk, und wiederholen Sie den Vorgang.
Damaged Disk	Die Diskette ist beschädigt. Nehmen Sie eine andere Diskette.
Can't Read	Dieser Song kann nicht gelesen werden.
Can't Play	Die Daten der Diskette können nicht schnell genug gelesen werden. Drücken Sie den [Reset]-Taster und dann den [Play/Stop]-Taster, um den Song abzuspielen.
Memory Full	Die Rhythmus-Datei ist zu groß und kann nicht geladen werden.
	Die Song-Datei ist zu groß und kann nicht geladen werden.
	Der interne Speicher ist voll. Eine weitere Aufnahme bzw. Editieren ist nicht mehr möglich.
MIDI Buffer Full	Die Orgel hat zuviele MIDI-Daten auf einmal empfangen und konnte die Daten nicht korrekt verarbeiten. Verringern Sie die gleichzeitig an die Orgel gesendeten Daten.
Communication Error	Die MIDI-Verbindung wurde unterbrochen. Überprüfen Sie die Verbindung.
Computer I/F Error	Der Computer-Schalter steht auf der falschen Position bzw. der Computer ist falsch eingestellt. Wählen Sie die korrekte Einstellung an der Orgel bzw. im Computer, und schalten Sie danach die Orgel aus und wieder ein.
Memory Error	Die System-Einstellungen sind falsch. Wiederholen Sie den Bedienvorgang.
Internal Memory Near Limit	Der interne Speicher ist bald voll, so dass die Aufnahme nicht mehr lange fortgesetzt werden kann.
Clear Song OK?	Bevor Sie weitermachen können, müssen Sie die Spieldaten im internen Speicher löschen. Um die Daten sofort zu löschen, berühren Sie. Wenn Sie die Daten behalten möchten, berühren Sie, und speichern Sie die Daten auf einer Diskette.
Overwrite Regist OK?	Dieser Registrations-Speicher ist bereits belegt. Um die Einstellungen dieses Speicherplatzes zu überschreiben, berühren Sie. Um die Daten in einem anderen, noch nicht belegten Registration-Speicher zu sichern, wählen Sie eine Speichernummer, für die "-" angezeigt wird, und speichern Sie dort die Daten.
Overwrite Song OK?	Auf der Diskette befindet sich bereits eine gleichnamige Datei. Um die vorherige gleichnamige Datei zu überschreiben, berühren Sie. Um die alte Datei zu erhalten, berühren Sie, wählen Sie für die neue Datei einen anderen Dateinamen, und wiederholen Sie dann den Speichervorgang.
Overwrite Rhythm OK?	Auf dem Speicherplatz befindet sich bereits eine Rhythmus-Datei. Um die vorherige Rhythmus-Datei zu überschreiben, berühren Sie. Um den vorherigen Rhythmus zu erhalten, berühren Sie, wählen Sie für die neue Rhythmus-Datei einen anderen Speicherplatz aus, und wiederholen Sie dann den Ladevorgang.
Delete Song OK?	Um den ausgewählten Song auf der Diskette zu löschen, berühren Sie. Um den Vorgang abzubrechen, berühren Sie.
Delete Rhythm OK?	Um den ausgewählten Rhythmus zu löschen, berühren Sie. Um den Vorgang abzubrechen, berühren Sie.

Klangliste (AT-90S/80S)

Organ

Full Organ1 *1

Full Organ2 *1

Full Organ3 *1

Full Organ4 *1

Full Organ5 *1

Full Organ6 *1

Full Organ7 *1

Full Organ8 *1

Full Organ9 *1

Jazz Organ1 *1

Jazz Organ2 *1

Jazz Organ3 *1

Jazz Organ4 *1

Jazz Organ5 *1

Jazz Organ6 *1

Rock Organ1

Rock Organ2

Lower Organ1 *1

Lower Organ2 *1

Lower Organ3 *1

Lower Organ4 *1

Lower Organ5 *1

Lower Organ6 *1

Pipe Organ1

Pipe Organ2

Pipe Organ3

Pipe Organ4

Pipe Organ5

Pipe Organ6

Pipe Organ7

AEx PipeOrg

Diapason 8'

FluteCeleste

Gemshorn 8'

Trompet 8'

Hautbois 8'

Viola 8

ViolaCeleste

Bombarde16'

T.String 8' *2

VoxHumana 8' *2

T.Tuba 8' *2

T.Trumpet 8*2

T.Sax 8' *2

T.Oboe 8' *2

T.Krumet 8'

Eng.Horn 8'

Tibia 8' *2

Theater Or.1 *2

Theater Or.2 *2

Theater Or.3 *2

Theater Or.4 *2

Theater Or.5 *2

Theater Or.6 *2

Theater Or.7 *2

[Unreadable]

AEx Theater *2

Synth. Org.1 *2

Synth. Org.2

Synth. Org.3 *2

Synth. Org.4 2

Digi Church *2

Metallic Org. *2

Pop. Organ1 *1

Pop. Organ2 *1

Pop. Organ3 *1

Org. Attack1

Org. Attack2

Org. Attack3

Org. Attack4

Org. Click

■ Strings

Chamber Str *2

Chamber Str2 *2

Orch.Str.Ens *2

Strings1

Strings2

Strings3 *2

Strings4 *2

Strings5

Strings6

Strings7 *2

Strings8 *2

AEx Strings

AEx Str+Brs

AEx Str+Chr

Slow Str.1

Slow Str.2

Slow Str.3 *2

Synth. Str.1

Synth. Str.2

Synth. Str.3

Synth. Pad1

Synth. Pad2

Synth. Pad3

Violin *2

图

AEx Violin *2

Viola *2

Cello *2

Cello 2 *2

Pizzicato 2

Mellow Pizz. *2

■ Human Voice

Jazz Scat *2

Jazz Scat 2

Jazz Scat 3

Jazz Doo *2

Jazz Doot *2

Jazz Dat *2

Jazz Bap *2

JazzDowfall *2

Soprano *2

Soprano 2

Tenor

Tenor&Sop.

Pop Voice *2

Classical

Boys Choir

Boys Choir2 *2

Kids Choir *2

Gregorian

Gospel

Choir

Female 1

Female 2 *2

图1

AEx Choir

Synth. Choir

Synth. Voice *2

Space Voice

Dreamy Choir *2

Vocal Menu

Choir Chord

■ Piano

Grand Piano

Pianol

Piano2

Piano3

图

AEx PianoStr

Honky-tonk

Honky-tonk2

Stage Rhodes *2

Dyno Rhodes +2

E.Pianol

E.Piano2

E.Piano3

E.Piano4 *2

图1

AEx EP+Str

Harpsichord

Clavi.

Guitar

Nylon-str.Gt *2

Nylon Gt.2 *2

Fl.Guitar *2

Fl.Gtr Roll *2

Requint Gt. *2

图

AEx Gtr+Str *2

Ac.Gtr Sld *2

Ac.Gtr Hrm *2

Steel-str.Gt *2

12str Guitar *2

SemAc.Guitar *2

Jazz Guitar *2

Clean Guitar *2

JC E.Guitar *2

Overdrive Gt *2

DistortionGt *2

Power Guitar *2

Rock Rhythm *2

Muted Guitar *2

Hawaiian Gt. *2

Banjo *2

Banjo Treml +3

Mandolin

Koto *2

Taisho Koto *2

Shamisen *2

Harp *2

Harp 2 *2

Celtic Harp *2

Nylon Harp *2

Harpvox *2

Sitar *2

Organ Harp *2

Brass

BrassSect.1 *2

BrassSect.2

Tp. Section *2

Brass 1 *2

Brass 2 *2

Brass 3

Power Brass *2

Quad Brass *2

FatPop Brass *2

Brass Fall *2

Twin Bones *2

Bones Sect. *2

.

AEx Brass *2

Orch.Tutti 1 *2

Orch.Tutti 2 *2

Orch.Tutti 3 *2

Fr.Horn Sect

Fr.HornSect2

Fr.HornSect3

Fr.HornSect4 *2

Orch.Brs Ens *2

MutedFr.Horn *2

Sax.Section *2

Sax.Section2 *2

Sax.Section3 *2

Sax/Brass

Sax&Clarinet *2

Synth. Brass

Trumpet *2

Trumpet2

Trumpet3

Tp/Shake

Mariachi Tp.

Trumpet Fall

Twin Tp.

AEx Trumpet *2

Mute Trumpet *2

MuteTrumpet2 *2

Cup Mute Tp. *2

Flugel Horn *2

Trombone *2

Trombone2 *2

F.Horn Solo1 *2

F.Horn Solo2 *2

Soprano Sax *2

Soprano Sax2 *2

Alto Sax Ex *2

Alto Sax *2

Alto Sax2 *2

Blow Sax *2

AEx AltoSax *2

Super Tenor *2

Tenor Sax *2

Tenor Sax2 *2

BaritoneSax *2

■ Woodwinds

Flute *2

Flute2 *2

Flute3 *2

AEx Flute *2

Piccolo *2

Tin Whistle *2

Synth. Flute

Pan Flute *2

Pan Flute 2 *2

BottleBlow *2

Oboe *2

AEx Oboe *2

Bassoon *2

Bassoon 2 *2

English Horn *2

Wood Winds *2

Wood Winds 2 *2

Clarinet *2

Clarinet2 *2

Clarinet3 *2

Clarinet4 *2

Bs Clarinet *2

Shakuhachi *2

HumanWhistle	*2	Voice Thum	*2	Bird	*2
Bagpipe	*2
Uillean Pipe	*2	■ Percussion
■ Lead		Timpani
		Timpani2
Synth. Lead1	*2	Soft Timpani
Synth. Lead2	*2	Ride Cymbal
Synth. Lead3	*2	Crash Cymbal	*2
Synth. Lead4	*2	Short Cymbal
Synth. Lead5	*2	MalletCymRol
CC Solo	*2	Tambourine
JP SuperSaw	*2	Castanet
Sugar Key	*2	Triangle	*2
HollowReleas	*2	Woodblock
Accordion		Woodblock 2	*2
Bandoneon	*2	Snare Drum
Harmonica	*2	Bass Drum
Blues Harp	*2	Jingle Bell	*2
		Church Bell
■ Bass		Perc. Set1
		Perc. Set2
Organ Bass1		Perc. Set3	*2
Organ Bass2		Orch.HitMenu
Pipe Org. Bs		DanceHitMenu
Theater Bass		AcGtrNzMenu
Bombarde		Vibraphone	*2
String Bass	*2	Glockenspiel
Bass+Cymbal	*2	Celesta
String Bass2	*2	Music Box	*2
Str.Bass Pdl	*2	Marimba
Str.BassSolo	*2	MarimbaTreml	*3
Baby Bass	*2	Xylophone
Contrabass1	*2	Barafon	*2
Contrabass2	*2	Tubular-bell
■ AEx Bs+Timp		Steel Drums
E.Bass1		Steel Drums2	*2
E.Bass2	*2	Kalimba	*2
E.Bass3	*2	Santur	*2
E.Bass4	*2	Organ Bell
E.Bass5	*2	Vibra Bells	*2
Tuba		Digi Bells	*2
Tuba2	*2	Hand Bell	*2
Tuba3	*2	Finger Snap
Synth. Bass1		Footsteps
Synth. Bass2		Key Typing

*3: Diese Sounds erklingen auch nach Loslassen der Taste.

Klangliste (AT-60S)

Organ

Full Organ1	*1
Full Organ2	*1
Full Organ3	*1
Full Organ4	*1
Full Organ5	*1
Full Organ6	*1
Full Organ7	*1
Jazz Organ1	*1
Jazz Organ2	*1
Jazz Organ3	*1
Jazz Organ4	*1
Jazz Organ5	*1
Jazz Organ6	*1
Rock Organ1
Rock Organ2
Lower Organ1	*1
Lower Organ2	*1
Lower Organ3	*1
Lower Organ4	*1
Lower Organ5	*1
Lower Organ6	*1
Pipe Organ1
Pipe Organ2
Pipe Organ3
Pipe Organ4
Pipe Organ5
Pipe Organ6
Pipe Organ7
AEx PipeOrg
Diapason 8'
FluteCeleste
Gemshorn 8'
Trompet 8'
Hautbois 8'
Viola 8'
ViolaCeleste
Bombarde16'
T.String 8'	*2
VoxHumana 8'	*2
T.Tuba 8'	*2
T.Trumpet 8'	*2
T.Sax 8'	*2
T.Oboe 8'	*2
T.Krumet 8'

Eng.Horn 8'

Tibia 8' '2

Theater Or.1 *2

Theater Or.2 *2

Theater Or.3 *2

Theater Or.4 *2

Theater Or.5 *2

Theater Or.6 *2

Theater Or.7 *2

Synth. Org.1 *2

Synth. Org.2

Synth. Org.3 *2

Synth. Org.4 *2

Pop. Organ1 *1

Pop. Organ2 *1

Pop. Organ3 *1

Org. Attack1

Org. Attack2

Org. Attack3

Org. Attack4

Org. Click

■ Strings

Strings1
Strings2
Strings3	*2
Strings4	*2
Strings5
Strings6
Strings7	*2
Strings8	*2

AEx Strings

---: kein Sound
[EXC]: Sounds mit gleicher EXC-Nummer können nie gleichzeitig erklingen.

	JAZZ STANDARD		STANDARD 2		ROOM		ROOM 2
28	SlapScratch Push Scratch Pull Sticks Square Click Metronome Click Metronome Bell Std Kick 2	[EXC7] [EXC7]	SlapScratch Push Scratch Pull Sticks Square Click Metronome Click Metronome Bell Std Kick 2	[EXC7] [EXC7]	SlapScratch Push Scratch Pull Sticks Square Click Metronome Click Metronome Bell Std Kick 2	[EXC7] [EXC7]	SlapScratch Push Scratch Pull Sticks Square Click Metronome Click Metronome Bell Kick1	[EXC7] [EXC7]
36	Std Kick 1Side Stick Snare Drum 1 Hand Clap Snare Drum 2 Low Tom 2 Closed Hi-hat 1 Low Tom 1 Pedal Hi-hat 1 Mid Tom 2 Open Hi-hat 1 Mid Tom 1	[EXC1] [EXC1]	Kick 1Side Stick Std Snr 1 Hand Clap Std Snr 2 Low Tom 2 Closed Hi-hat 1' Low Tom 1 Pedal Hi-hat 1' Mid Tom 2 Open Hi-hat 1' Mid Tom 1	[EXC1] [EXC1]	Std Kick 1Side Stick Snare Drum 1 Hand Clap Snare Drum 2 Room Low Tom 2 Closed Hi-hat 1 Room Low Tom 1 Pedal Hi-hat 1 Room Mid Tom 2 Open Hi-hat 1 Room Mid Tom 1	[EXC1] [EXC1]	Room KickSide Stick Room Snr 1 Hand Clap Std Snr 1 Room Low Tom 2' Closed Hi-hat 1' Room Low Tom 1' Pedal Hi-hat 1' Room Mid Tom 2' Open Hi-hat 1' Room Mid Tom 1'	[EXC1] [EXC1]
48	High Tom 2 Crash Cymbal 1 High Tom 1 Ride Cymbal 1 Chinese Cymbal Ride Bell Tambourine Splash Cymbal Cowbell Crash Cymbal 2 Vibra-slap Ride Cymbal 2	[EXC1]	High Tom 2 Crash Cymbal 1 High Tom 1 Ride Cymbal 1 Chinese Cymbal Ride Bell Tambourine Splash Cymbal Cowbell Crash Cymbal 2 Vibra-slap Ride Cymbal 2	[EXC1]	Room Hi Tom 2 Crash Cymbal 1 Room Hi Tom 1 Ride Cymbal 1 Chinese Cymbal Ride Bell Tambourine Splash Cymbal Cowbell Crash Cymbal 2 Vibra-slap Ride Cymbal 2	[EXC1]	Room Hi Tom 2' Crash Cymbal 1 Room Hi Tom 1' Ride Cymbal 1 Chinese Cymbal Ride Bell Tambourine Splash Cymbal Cowbell Crash Cymbal 2 Vibra-slap Ride Cymbal 2
60	High Bongo Low Bongo Mute High Conga Open High Conga Low Conga High Timbale Low Timbale High Agogo Low Agogo Cabasa Maracas Short Hi Whistle	[EXC2]	High Bongo Low Bongo Mute High Conga Open High Conga Low Conga High Timbale Low Timbale High Agogo Low Agogo Cabasa Maracas Short Hi Whistle	[EXC2]	High Bongo Low Bongo Mute High Conga Open High Conga Low Conga High Timbale Low Timbale High Agogo Low Agogo Cabasa Maracas Short Hi Whistle	[EXC2]	High Bongo LowBongo Mute High Conga Open High Conga Low Conga High Timbale Low Timbale High Agogo Low Agogo Cabasa Maracas Short Hi Whistle	[EXC2]
72	Long Low Whistle Short Guiro Long Guiro Claves High Wood Block Low Wood Block Mute Cuica Open Cuica Mute Triangle Open Triangle Shaker Jingle Bell	[EXC2] [EXC3] [EXC3]	Long Low Whistle Short Guiro Long Guiro Claves High Wood Block Low Wood Block Mute Cuica Open Cuica Mute Triangle Open Triangle Shaker Jingle Bell	[EXC2] [EXC3] [EXC3]	Long Low Whistle Short Guiro Long Guiro Claves High Wood Block Low Wood Block Mute Cuica Open Cuica Mute Triangle Open Triangle Shaker Jingle Bell	[EXC2] [EXC3]	Long Low Whistle Short Guiro Long Guiro Claves High Wood Block Low Wood Block Mute Cuica Open Cuica Mute Triangle Open Triangle Shaker Jingle Bell	[EXC2] [EXC3] [EXC3]
84	Bell Tree Castanets Mute Surdo Open Surdo	[EXC6] [EXC6]	Bell Tree Castanets Mute Surdo Open Surdo	[EXC6] [EXC6]	Bell Tree Castanets Mute Surdo Open Surdo	[EXC6] [EXC6]	Bell Tree Castanets Mute Surdo Open Surdo	[EXC6] [EXC6]
97	----	----	----	----	----	----	----	----
98	----	----	----	----	----	----	----	----
99	----	----	----	----	----	----	----	----
100	----	----	----	----	----	----	----	----
101	----	----	----	----	----	----	----	----
102	----	----	----	----	----	----	----	----
103	----	----	----	----	----	----	----	----

--: kein Sound
[EXC]: Sounds mit gleicher EXC-Nummer können nie gleichzeitig erklingen.

	POWER		ELECTRONIC		TR-808		DANCE
26	SlapScratch Push [EXC7]Scratch Pull [EXC7]		SlapScratch Push [EXC7]Scratch Pull [EXC7]		SlapScratch Push [EXC7]Scratch Pull [EXC7]		SlapScratch Push [EXC7]Scratch Pull [EXC7]
29303132333435	SticksSquare ClickMetronome ClickMetronome BellStd Kick 2		SticksSquare ClickMetronome ClickMetronome BellStd Kick 2		SticksSquare ClickMetronome ClickMetronome BellStd Kick 2		Dance Snr 1Square ClickMetronome ClickMetronome BellKick 1
C2363738394041424344454647	MONDO KickSide StickGated SDHand ClapSnare Drum 2Room Low Tom 2Closed Hi-hat 1 [EXC1]Room Low Tom 1Pedal Hi-hat 1 [EXC1]Room Mid Tom 2Open Hi-hat 1 [EXC1]Room Mid Tom 1		Elec BDSide StickElec SDHand ClapGated SDElec Low Tom 2Closed Hi-hat 1 [EXC1]Elec Low Tom 1Pedal Hi-hat 1 [EXC1]Elec Mid Tom 2Open Hi-hat 1 [EXC1]Elec Mid Tom 1		808 Bass Drum 1808 Rim Shot808 Snare DrumHand ClapSnare Drum 2808 Low Tom 2808 CHH [EXC1]808 Low Tom 1808 CHH [EXC1]808 Mid Tom 2808 CHH [EXC1]808 Mid Tom 1		808 Bass Drum 2808 Rim ShotTR-909 SnrHand ClapDance Snr 2808 Low Tom 2808 CHH [EXC1]808 Low Tom 1808 CHH [EXC1]808 Mid Tom 2808 OHH [EXC1]808 Mid Tom 1
C3484950515253545555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555	Room Hi Tom 2Crash Cymbal 1Room Hi Tom 1Ride Cymbal 1Chinese CymbalRide BellTambourineSplash CymbalCowbellCrash Cymbal 2Vibra-slapRide Cymbal 2		Elec Hi Tom 2Crash Cymbal 1Elec Hi Tom 1Ride Cymbal 1Reverse CymbalRide BellTambourineSplash CymbalCowbellCrash Cymbal 2Vibra-slapRide Cymbal 2		808 Hi Tom 2808 Cymbal808 Hi Tom 1Ride Cymbal 1Chinese CymbalRide BellTambourineSplash Cymbal808 CowbellCrash Cymbal 2Vibra-slapRide Cymbal 2		808 Hi Tom 2808 Cymbal808 Hi Tom 1Ride Cymbal 1Chinese CymbalRide BellTambourineSplash Cymbal808 CowbellCrash Cymbal 2Vibra-slapRide Cymbal 2
C460616263646566676868697071	High BongoLow BongoMute High CongaOpen High CongaLow CongaHigh TimbaleLow TimbaleHigh AgogoLow AgogoCabasaMaracasShort Hi Whistle [EXC2]		High BongoLow BongoMute High CongaOpen High CongaLow CongaHigh TimbaleLow TimbaleHigh AgogoLow AgogoCabasaMaracasShort Hi Whistle [EXC2]		High BongoLow Bongo808 High Conga808 Mid Conga808 Low CongaHigh TimbaleLow TimbaleHigh AgogoLow AgogoCabasa808 MaracasShort Hi Whistle [EXC2]		High BongoLow Bongo808 High Conga808 Mid Conga808 Low CongaHigh TimbaleLow TimbaleHigh AgogoLow AgogoCabasa808 MaracasShort Hi Whistle [EXC2]
C5727374757677787980818283	Long Low Whistle [EXC2]Short Guiro [EXC3]Long Guiro [EXC3]ClavesHigh Wood BlockLow Wood BlockMute Cuica [EXC4]Open Cuica [EXC4]Mute Triangle [EXC5]Open Triangle [EXC5]ShakerJingle Bell		Long Low Whistle [EXC2]Short Guiro [EXC3]Long Guiro [EXC3]ClavesHigh Wood BlockLow Wood BlockMute Cuica [EXC4]Open Cuica [EXC4]Mute Triangle [EXC5]Open Triangle [EXC5]ShakerJingle Bell		Long Low Whistle [EXC2]Short Guiro [EXC3]Long Guiro [EXC3]808 ClavesHigh Wood BlockLow Wood BlockMute Cuica [EXC4]Open Cuica [EXC4]Mute Triangle [EXC5]Open Triangle [EXC5]ShakerJingle Bell		Long Low Whistle [EXC2]Short Guiro [EXC3]Long Guiro [EXC3]808 ClavesHigh Wood BlockLow Wood BlockMute Cuica [EXC4]Open Cuica [EXC4]Open Cuica [EXC5]Open Triangle [EXC5]ShakerJingle Bell
C68485868788909192939495	Bell TreeCastanetsMute Surdo [EXC6]Open Surdo [EXC6]-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------		Bell TreeCastanetsMute Surdo [EXC6]Open Surdo [EXC6]------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------		Bell TreeCastanetsMute Surdo [EXC6]Open Surdo [EXC6]------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------		Bell TreeCastanetsMute Surdo [EXC6]Open Surdo [EXC6]------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ ----
C796979899100101102103	----		----		----		----
	----		----		----		----
	----		----		----		----
	----		----		----		----
	----		----		----		----
	----		----		----		----
	----		----		----		----
	----		----		----

---: kein Sound
[EXC]: Sounds mit gleicher EXC-Nummer können nie gleichzeitig erklingen.

	BRUSH		BRUSH 2		ORCHESTRA		SOUND EFFECT
28	SlapScratch Push [EXC7]Scratch Pull [EXC7]		SlapScratch Push [EXC7]Scratch Pull [EXC7]		Pedal Hi-hat [EXC1]Open Hi-hat [EXC1]Ride CymbalSticksSquare ClickMetronome ClickMetronome BellConcert BD 2		----
2930	30	31	32	33	34	35
30
31
32
33
34
35
36	Std Kick 1Side StickBrush TapBrush SlapBrush SwirlLow Tom 2Closed Hi-hat 1 [EXC1]Low Tom 1Pedal Hi-hat 1 [EXC1]Mid Tom 2Open Hi-hat 1 [EXC1]Mid Tom 1		Kick 1Side StickBrush TapBrush SlapBrush SwirlBrush Low Tom 2Closed Hi-hat 2 [EXC1]Brush Low Tom 1Pedal Hi-hat 2 [EXC1]Brush Mid Tom 2Open Hi-hat 2 [EXC1]Brush Mid Tom 1		Concert BD 1Side StickConcert SDCastanetsConcert SDTimpani FTimpani F#Timpani GTimpani G#Timpani ATimpani A#Timpani B		----
37							----
38							----
39							High QSlapScratch Push [EXC7]Scratch Pull [EXC7]SticksSquare ClickMetronome ClickMetronome BellGuitar sliding Finger
40
41
42
43
44
45
46
47
48	High Tom 2Crash Cymbal 1High Tom 1Ride Cymbal 1Chinese CymbalRide BellTambourineSplash CymbalCowbellCrash Cymbal 2Vibra-slapRide Cymbal 2		Brush Hi Tom 2Crash Cymbal 1Brush Hi Tom 1Ride Cymbal 1Chinese CymbalRide BellTambourineSplash CymbalCowbellCrash Cymbal 2Vibra-slapRide Cymbal 2		Timpani cTimpani c#Timpani dTimpani d#Timpani eTimpani fTambourineSplash CymbalCowbellConcert Cymbal 2Vibra-slapConcert Cymbal 1		Guitar cutting noise (down)Guitar cutting noise (up)String slap of double bassFl.Key ClickLaughingScreamingPunchHeart BeatFootsteps1Footsteps2ApplauseDoor Creaking
49
50
51
52
53
54
55
56
57
58
59
60	High BongoLow BongoMute High CongaOpen High CongaLow CongaHigh TimbaleLow TimbaleHigh AgogoLow AgogoCabasaMaracasShort Hi Whistle [EXC2]		High BongoLow BongoMute High CongaOpen High CongaLow CongaHigh TimbaleLow TimbaleHigh AgogoLow AgogoCabasaMaracasShort Hi Whistle [EXC2]		High BongoLow BongoMute High CongaOpen High CongaLow CongaHigh TimbaleLow TimbaleHigh AgogoLow AgogoCabasaMaracasShort Hi Whistle [EXC2]		DoorScratchWind ChimesCar-EngineCar-StopCar-PassCar-CrashSirenTrainJetplaneHelicopterStarship
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84	Bell TreeCastanetsMute Surdo [EXC6]Open Surdo [EXC6]		Bell TreeCastanetsMute Surdo [EXC6]Open Surdo [EXC6]		Bell TreeCastanetsMute Surdo [EXC6]Open Surdo [EXC6]Applause		BubbleCat----
85
86
87
88
89	----		----		----		----
90	----		----		----		----
91	----		----		----		----
92	----		----		----		----
93	----		----		----		----
94	----		----		----		----
95	----		----		----		----
96	----		----		----		----
97	----		----		----		----
98	----		----		----		----
99	----		----		----		----
100	----		----		----		----
101	----		----		----		----
102	----		----		----		----
103	----		----		----		----

---: kein Sound
[EXC]: Sounds mit gleicher EXC-Nummer können nie gleichzeitig erklingen.

Manual Percussion-Liste (AT-90S/80S)

	PERC.SET 1	PERC.SET 2	PERCUSSIONSET 3	ORCHESTRAL SET
28	Crash Cymbal	Mallet Cymbal	Triangl Open	Mallet Cymbal
29	Snare Roll	Slap Stick	Triangl Mute	Snare Roll
30	Concert Snare Drum	Ratchet	Triangl Roll	Concert Snare Drum
31	Concert Cymbal	Concert Cymbal	WindChime Up	Crash Cymbal
32	Concert BD1	Concert BD2	WindChime Down	Concert BD2
33	Jingle Bell	Bar Chime	VibraSlap	MalletCymbal Roll
34	Metronome Bell	Finger Snap	Finger Cymbal	Timpani Roll
35	Timpani Roll	Timpani 2 (Low)	Gong Roll	Timpani 2 (Low)
36	Timpani	Timpani 2 (Hi)	MalletCymbal Roll	Timpani 2 (Hi)
37	Church Beil	Church Beil 2	Cowbell	Triangl Open
38	Big Gong	Church Bell 2 Loop	Claves	Big Gong
39	Hand Clap	Castanet (One Shot)	Clavs Loop	Triangl Roll
40	High Wood Block	Castanet	Tambourine	Tambourine2
41	Low Wood Block	Castanet (Loop)	Tambourine2	Tambourine Roll
42	Tambourine	Tambourine 2	Tambourine Roll	WindChime Up

		LATIN SET		VOICE PHRASE	VOICE PHRASE 2		VOICE PHRASE 3
28		Bongo Open (Low) [mf/l]		Amen 1(Mid)	Alclalo solo		Sabor!
29		Bongo Open (Hi) [mf/l]		Amen 1(Hi1)	Haleluya solo		Sabor Sabor!
		Conga (Low) [Mute/Open]		Amen 1(Hi2)	Freedom [Long/Short]		Grito-Bah
31		Conga (Hi) [Mute/Open]		Amen 2(Mid)	Glory		Grito-Tiquitita
32		Conga [Roll/Thumb]		Amen 2(Hi)	Haleluya		Baila Baila!
33		Timbales Open (Low)		Amen 3(Mid)	Soul		Arriba Arriba!
34		Timbales (Hi) [Open/Rim]		Amen 3(Hi)	Victry		Sacala Sacalal!
35		Timbales Fill [Low/Hi]		Aleluia 1(Mid)	Hey		Azucal Azucal!
36		Claves		Aleluia 1(Hi)	Woo [Long/Short]		Grito-Hahahahaha!
37		Cuica [Low/Hi]		Aleluia 2(Hi)	Yeah [Long/Short]		A si A si!
38		Guiro [Long/Short]		Aleluia 2(Mid)	Yes [Long/Short]		Grito-Hoi Hoi Hoi!
39		Maracas		Hey (Hi)	One		Uno!
40		Shaker [Long/Short]		Hey (Mid)	Two		Dos!
41		Apito [Low/Hi]		Woo (Mid)	Three		Tres!
		Quijada		Woo (Hi)	Aou		Quatro!

	SFX SET	JAPANESE SET	JAPANESE SET 2
28	Car Engine2	Wadaiko	Hah Doshita (Solo)
29	Car Horn	Wadaiko Rim	Hah Doshita
30	Compressor	Shimedaiko	Hah Sorekara Doshita
31	Big Shot	Atarigane	Yaretto
32	Cricket	Atarigane Side	Enya koraya
33	Horse-Gallop	Furin	Hah Dokkoi
34	SL 1	Hyoshigi	Hai Hai
35	SL 2	Ohkawa	Dokkoi-syo Dokkoi-syo
36	Crack Bottle	Tsuzumi (Low)	Hai Hai (Solo)
37	Ice Ring	Tsuzumi (Hi)	Dokkoi-syo Dokkoi-syo (Solo)
38	Glass & Glam	Mokugyo (Low)	Dokkoisa
39	Pour Bottle	Mokugyo (Hi)	Korasyo
40	Soda	Ho	Haiyasaka
41	Small Club	Iyooh	Sora Enyakora
42	BabyLaughing	Yoh	Hoisa Hoisa

Manual Percussion-Liste (AT-60S)

Rhythmus-Liste (AT-90S)

■ Big Band/Swing

Big Band 3

Cool Swing

Big Serenade

BigBand Pop

Jazzy Choir

Organ Swing

Scat Swing

Club Swing

Fast BigBand

New Big Band

BigBandSwing

BigBndBallad

Vocal Swing

Medium Swing

A Cappella

Combo

Big Band

Big Band 2

Jazz Band

ChooChooSwg

Boogie

Blues

Slow Swing

Swing

Shuffle

■ Country/Gospel

DCountry 2

DCountry 1

OldtimeCntry

HonkyTonkin

Soft Gospel

Gospel Piano

Gospel Pop

Revival

Country Song

C&W Ballad

Hoedown

Twostep

Gospel Shout

GospelBallad

Gospel 1

Gospel 2

CountryPiano

CountrySwing

Easy Country

CountryWaltz

Anthem

Chapel

Cajun

Western

CtrySerenade

CountryRoads

■ Oldies/Contempo

70's 2

JB Soul

Lets Twist

Surf'un

Groovin

Michael'sPop

Swing Pop

8Beat Pop

70's 1

Marsey Beat

Early Rock

50'sBallad

Lets Dance

PopularPiano

Slow Dance

Acoustic Pop

Beach Sound

Twist

50's Pop 1

50's Pop 2

Easy Listen1

Easy Listen2

Dreamin'

Da Blues

Motown

Euro Dance

Pop'n Roll

Rock'n'Roll

Rollin'

16BeatShuffi

Easy Listen3

Easy Listen4

Easy Listen5

ShufflePop 1

ShufflePop 2

Rock'n'Shffl

Light Fusion

Rock'n Pop

Ballad

8BeatBallad2

8BeatBallad1

Sunnyfeelin'

Slow Pop

Soft Ballad

Ballad

Love Romance

Love Songs

Torch Song

Torch Song 2

MediumBallad

Pop Ballad

Crystal

Classic

■ World

Hula

Hawaiian

French Waltz

D Marsch 6/8

Scotland

Ireland

Reggae

Habanera

Latin

Mambo 3

ChaCha 4

Plena

Bomba

Bossa Nova 1

Piano Latin

Fast Bossa

Slow Bossa

Slow Beguine

Merengue

Latin

Rhumba

Bossa Nova

Bossa Nova 2

FastBosaNova

NewBossaNova

Chacha

Chacha 2

Salsa

Samba

Rhumba 2

Beguine

Mambo

Tango 1

Tango 2

Latin Fusion

Samba Rio

Screen 2

Music Hall

Broadway

Bubbles

Charleston

Foxtrot

Rag Time

Dixieland

PianoBoogie1

Balloon Trip

Festival

Little Steps

WesternMovie

Hula

Hawaiian

Rock 2

* Die Rhythmen "Hula" und "Hawaiian" finden Sie sowohl in der Rhythmusgruppe "World" als auch "Trad/Showtime".

Waltz/March

Parade

Slow Waltz 2

ViennaWaltz2

Slow Waltz

March

March 4/4

March 6/8

March 2/4

Jazz Waltz

Summer Days

Last Dance

StringsWaltz

Simple March

Waltz

Musette

Vienna Waltz

Acoustic

G.Pop

G.Fast Pop

P.Slow

P.Jazz

PianoRagtime

G.Slow

G.Shuffle

P.Night

P.Pop

P.Concerto

Disk

Cute Pop

R&B

Slow Rock

Rock'n'Roll2

60'sBallad

Bossa Nova 3

Bossa Nova 4

Sevilla

Cinema

Entertaining

70's Disco

16Beat Pop 1

16Beat Pop 2

AcousticRock

Rock 1

■ Trad/Showtime

Stage Waltz

Foxtrot 2

Polka

Raindrops

Dixie

PianoBoogie2

Screen 1

Rhythmus-Liste (AT-80S)

■ Big Band/Swing

Cool Swing

Big Serenade

Organ Swing

Scat Swing

Fast BigBand

New Big Band

Big Band

Jazz Band

BigBandSwing

BigBndBallad

Vocal Swing

Club Swing

Medium Swing

A Cappella

Combo

Big Band 2

ChooChooSwg

Boogie

Blues

Slow Swing

Swing

Shuffle

■ Country/Gospel

DCountry 1

OldtimeCntry

Hoedown

Twostep

Gospel Shout

Soft Gospel

Gospel Pop

Revival

CountryPiano

CountrySwing

Easy Country

CountryWaltz

GospelBallad

Gospel 1

Gospel 2

Anthem

Chapel

Cajun

CtrySerenade

CountryRoads

■ Oldies/Contempo

Groovin

Michael'sPop

Marsey Beat

Early Rock

JB Soul

70's 1

Da Blues

Lets Dance

50'sBallad.

Slow Dance

Swing Pop

8Beat Pop

Euro Dance

PopularPiano

Acoustic Pop

Beach Sound

Twist

50's Pop 1

50's Pop 2

Easy Listen1

Easy Listen2

Dreamin'

Motown

Pop'n Roll

Rock'n'Roll

Rollin'

16BeatShuff

Easy Listen3

Easy Listen4

ShufflePop 1

ShufflePop 2

Rock'n'Shffl

Light Fusion

Rock'n Pop

Ballad

8BeatBallad2

8BeatBallad1

Sunnyfeelin'

Soft Ballad

Ballad

Love Romance

Love Songs

Torch Song

Torch Song 2

MediumBallad

Pop Ballad

Crystal

Classic

■ World

Hula

Hawaiian

French Waltz

D Marsch 6/8

Scotland

Ireland

Reggae

Habanera

Latin

Plena

Mambo 3

Slow Beguine

Latin

Piano Latin

Bossa Nova 1

Slow Bossa

FastBosaNova

Rhumba

Bossa Nova

Bossa Nova 2

NewBossaNova

Chacha

Chacha 2

Salsa

Samba

Beguine

Mambo

Tango 1

Tango 2

Latin Fusion

Samba Rio

Waltz/March

Jazz Waltz

Slow Waitz

Summer Days

Last Dance

March

March 4/4

March 6/8

March 2/4

StringsWaltz

Waltz

Musette

Vienna Waltz

Simple March

P.Night

P.Pop

P.Concerto

Disk

Cute Pop

R&B

Rock'n'Roll2

60'sBallad

Bossa Nova 3

Bossa Nova 4

Sevilla

Cinema

Entertaining

16Beat Pop 1

16Beat Pop 2

AcousticRock

■ Trad/Showtime

Foxtrot 2

Polka

Charleston

Rag Time

Stage Waltz

Raindrops

Screen 1

Screen 2

Dixieland

Bubbles

Foxtrot

PianoBoogiel

Music Hall

Broadway

Balloon Trip

Festival

Little Steps

Hula

Hawaiian

* Die Rhythmen "Hula" und "Hawaiian" finden Sie sowohl in der Rhythmusgruppe "World" als auch "Trad/Showtime".

Acoustic

G.Pop

G.Fast Pop

P.Slow

P.Jazz

PianoRagtime

G.Slow

G.Shuffle

Rhythmus-Liste (AT-60S)

■ Big Band/Swing

Fast BigBand

New Big Band

Big Serenade

Organ Swing

Scat Swing

Club Swing

BigBandSwing

BigBndBallad

Big Band

Big Band 2

Jazz Band

Medium Swing

Combo

A Cappella

ChooChooSwg

Slow Swing

Boogie

Swing

Shuffle

■ Country/Gospel

DCountry 1

OldtimeCntry

CountryPiano

CountrySwing

Soft Gospel

Gospel Pop

Revival

GospelBallad

Hoedown

Twostep

Easy Country

CountryWaltz

Gospel 1

Anthem

CountryRoads

■ Oldies/Contempo

JB Soul

70's 1

Marsey Beat

50'sBallad

Michael'sPop

Swing Pop

8Beat Pop

Lets Dance

PopularPiano

Slow Dance

Acoustic Pop

Beach Sound

Twist

50's Pop 1

50's Pop 2

Easy Listen1

Easy Listen2

Dreamin'

Motown

Euro Dance

Rock'n'Roll

Rollin

Easy Listen3

ShufflePop 1

ShufflePop 2

Rock'n Pop

Ballad

8BeatBallad1

Sunnyfeelin'

Soft Ballad

Ballad

Love Romance

Love Songs

Torch Song

MediumBallad

Crystal

Classic

World

Hawaiian

French Waltz

D Marsch 6/8

Scotland

Ireland

Reggae

Latin

Mambo 3

Plena

Bossa Nova 1

Slow Bossa

Latin

Rhumba

Beguine

Salsa

Bossa Nova

Bossa Nova 2

FastBosaNova

NewBossaNova

Chacha

Mambo

Tango 1

Tango 2

Samba Río

Waltz/March

Jazz Waltz

Slow Waltz

Summer Days

Last Dance

March

March 4/4

March 6/8

StringsWaltz

Waltz

Musette

■ Trad/Showtime

Stage Waltz

Raindrops

Polka

Screen 1

Screen 2

Music Hall

Broadway

Charleston

Foxtrot

Rag Time

Dixieland

PianoBoogie1

Festival

Little Steps

Hawaiians

Acoustic

G.Pop

G.Fast Pop

P.Slow

P.Jazz

PianoRagtime

G.Shuffle

P.Night

Disk

Cute Pop

60'sBallad

Bossa Nova 3

Bossa Nova 4

16Beat Pop 1

16Beat Pop 2

* Die Rhythmen "Hula" und "Hawaiian" finden Sie sowohl in der

Rhythmusgruppe "World" als auch

"Trad/Showtime". In der "World"-

Gruppe können diese Rhythmen durch andere Rhythmen der World Style-

Diskette überschrieben werden.

Music Style Disk-Liste (AT-90S/80S/60S)

Disk 1

01 BigBndBalld2

02 Boogie

03 Jazz Band

04 Blues 2

05 Blues 3

06 Big Band 4

07 Swing

08 MediumSwing2

09 Slow Swing 2

10 Bluegrass 1

11 Bluegrass 2

12 Cajun

13 Slow Country

14 ContryBallad

15 CountrySwing

16 Two Step 2

17 Train Beat

18 Twist 2

19 Slow Rock 2

20 Baroque

21 Classic

22 Charleston

23 Dixieland 2

24 Foxtrot

25 Macarena

26 Miami

27 Merenge

28 Reggae

29 Tequila

30 Hawaiian 2

31 Bossa Nova 2

32 FastBosaNova

33 Bossa Nova 5

34 Chacha 3

35 Salsa 2

36 Mambo 2

37 Samba 2

38 Tango 4

39 Beguine 2

40 Easy Listen3

41 Easy Listen4

42 Easy Listen5

43 Easy Listen6

44 Easy Listen7

45 Pop Piano

46 ShufflePop 1

47 Gospel 2

48 GospelBallad

49 French Waltz

50 Vienna Waltz

51 Folk Waltz

52 Slow Waltz 2

53 Swing Waltz

54 March 2/4

55 D Marsch 6/8

56 R&B2

57 Rock'n'Roll2

58 Rock'n'Roll3

59 Contemp 1

60 Contemp 2

61 Funk 1

62 Dance Pop 2

Disk 2

01 Standard

02 Five

03 Afro & Swing

04 Country Rock

05 ContryWaltz2

06 Western

07 Western 2

08 Ragtime 2

09 PianoBoogie2

10 Reggae 2

11 Volk Musik

12 Bossa Nova 6

13 Rhumba 3

14 Dance Rhumba

15 Dance Mambo

16 Tango 3

17 Tango 5

18 Tango 6

19 Sevilla

20 Pop 1

21 Pop 2

22 Pop 3

23 Ballad 2

24 Ballad 3

25 Simple 8Beat

26 Gt.Arpeggiol

27 Gt.Arpeggio2

28 ThreeFinger1

29 ThreeFinger2

30 Gt.Stroke

31 Gt.Shuffle

32 16BeatShffl2

33 DeutchWalzer

34 Jazz Waltz 2

35 Swing Waltz2

36 SimpleMarch2

37 Folk Dance

38 8Beat Enka

39 16Beat Enka

40 Ondo

41 Schlager 1

42 Schlager 2

43 Schlager 3

44 Contemp 3

45 Rock 1

46 Rock 2

47 Rock 3

48 Funk 2

49 70's Disco 2

50 Dance Pop 1

51 Dance Pop 3

52 Dance Pop 4

53 Dance Pop 5

Akkordliste

• Symbol: Noten, die den Akkord bestimmen.
  ★ Symbol: der Akkord kann nur durch Spielen der Note „★“ erzeugt werden.

Sachwortverzeichnis

Akkord

Mehrere Noten gleichzeitig ergeben einen "Akkord". Für die eindeutige Bestimmung müssen mindestens drei Noten gleichzeitig gespielt werden.

Arrangement

Ein Arrangement ist ein bestimmte Abfolge eines Musikstückes. Sie können z.B. das Original eines Songs unterschiedlich arrangieren und erhalten so verschiedene Versionen des gleichen Ursprung-Songs.

Automatische Begleitung

Die automatische Begleitung wird auch als "Arranger" bezeichnet und kann durch Spielen einer Note bzw. eines Akkordes auf dem unteren Manual gestartet werden.

Basis-Akkorde

Zu diesen gehören die am häufigsten verwendeten Akkorde: Dur (Major), Moll (Minor), Moll-Septime (Minor Seventh), Moll-Septime mit verringerter Quinte (Minor Seventh §5), Dominant-Sept-Akkorde und verringerte Septimen-Akkorde.

Chorus

Ein Effekt, der durch eine Modulation die Stereobreite des Klangs im Stereofeld verbreitert.

Ending

Die Abschluss-Phrase der automatischen Begleitung.

Glide

Ein Gleit-Effekt, bei dem die Tonhöhe kurz abgesenkt und dann auf die normale Tonhöhe geführt wird.

Intro

Die Einleitungs-Phrase der automatischen Begleitung.

Inversion

Bezeichnet die Umkehrung eines Akkordes. Beispiel: der Akkord „C–E–G“ wird als “C-Dur-Grundakkord“ bezeichnet. Die erste Umkehrung ist, wenn die Note “C” oben gespielt wird, also “E–G–C”. Diese erste Umkehrung wird als “Sextakkord“ bezeichnet. Die Notenfolge “G–C–E“ ist die zweite Umkehrung und wird als “Quartsext-Akkord“ bezeichnet.

Mute

Bezeichnet die Stummschaltung einer Spur des Composers. Die Noten einer stummgeschalteten Spur erklingen nicht.

Pitch Bend

Ein Effekt, welcher die Tonhöhe nach unten oben beugt.

Registrierung

Eine Registrierung speichert alle wichtigen manuellen Einstellungen eines Instrumentes. Nach der Speicherung können alle Einstellungen nur durch die einfache Auswahl einer Registrierung wieder abgerufen werden.

Reverb

Reverb ist ein Halleffekt, der die akustischen Reflektionen einer Räumlichkeit nachbildet (z.B. Kirche oder Konzert-halle).

Root Note

Bezeichnet den Grundton eines Akkordes. Beispiel: für den Akkord "C-E-G" (C-Dur) ist die Note "C" der Grundton.

Rotary

Ein Effekt, der den Klangeffekt eines sich drehenden Lautsprechers simuliert. Die Dreh-Geschwindigkeit ist zwischen "langsam" und "schnell" umschaltbar.

Split

bezeichnet das Auftrennen des Manuals in zwei Bereiche. Jedem Bereich kann ein eigener Klang zugeordnet werden. Der Teilpunkt wird "Splitpunkt" genannt.

Sustain

Bezeichnet das Halten eines Klanges nach Drücken des Damper Pedals. Die gespielten Noten werden auch nach Loslassen der Tasten des Manuals gehalten. Der Sustain-Effekt ist ausführbar für die Noten des Upper Part, Lower Part und Pedal Part

Vibrato

Vibrato ist eine zyklische Modulation der Tonhöhe.

■ Die Klangerzeugung der Roland ATELIER-Orgeln

Die ATELIER-Orgeln der "S"-Serie sind kompatibel zum General MIDI-System (GM), zum General MIDI 2-System (GM2) und zum Roland GS-Format.

General MIDI

Das General MIDI-System ist ein Industriestandard für elektronische Musikinstrumente. Das GM-System definiert die Minimalanzahl zu erkennender Stimmen, legt fest, welche MIDI-Befehle erkannt werden und welcher Sound einer bestimmten Programmwechsel-Nummer zugeordnet ist. Außerdem wird die Anordnung von Drum-Sounds auf der Tastatur bestimmt. Das General MIDI-Logo auf einem Instrument garantiert die Kompatibilität zu allen Instrumenten und Songdaten, welche ebenfalls das General MIDI-Logo tragen.

General MIDI 2

Das General MIDI 2-System ist ein erweiterter Industriestandard für elektronische Musikinstrumente. Das GM2-System definiert die Minimalanzahl zu erkennender Stimmen, legt fest, welche MIDI-Befehle erkannt werden und welcher Sound einer bestimmten Programmwechsel- Nummer zugeordnet ist. Außerdem wird die Anordnung von Drum-Sounds auf der Tastatur bestimmt. Das General MIDI2-Logo auf einem Instrument garantiert die Kompatibilität zu allen Instrumenten und Songdaten, welche ebenfalls das General MIDI2-Logo tragen. Der deutlichste Unterschied zum einfachen General MIDI- System sind die erhöhte Anzahl der Klänge (von 128 auf 256) und die genormte Steuerbarkeit verschiedener Sound- Parameter (ähnlich wie im Roland GS-Format).

GS Format

Das Roland GS-Format legt fest, auf welche Weise multitimbraie Instrumente auf bestimmte MIDI-Befehle reagieren. Das GS-Format bestimmt Spezifikationen für Sounds, Editierfunktionen, Effekte und weitere standardisierte Parameter. Jedes Instrument, welches das GS-Logo trägt, ist kompatibel zu allen Musikdaten, die im GS-Format erstellt wurden. Alle GS-Instrumente sind auch automatisch General MIDI- und General MIDI2-kompatibel.

SMF with Lyrics

"SMF with Lyrics" bezeichnet SMF (Standard MIDI File) Songs mit integrierten Textdaten. Bei einer Orgel der Roland Atelier S-Serie können die Songtexte entweder im Display oder auf einem externen Fernsehgerät (mit Videoeingang) angezeigt werden.

Auswechseln der Glühbirnen

⚠️ WARNING

• Bevor Sie eine Glühbirne austauschen, schalten Sie das Instrument aus, und trennen Sie es von der Stromversorgung.
• Fassen Sie die Glühbirne nicht an, solange diese noch heiss ist. Warten Sie nach Auschalten des Instrumentes mindestens 20 Minuten. In dieser Zeit haben sich die Glühbirnen bzw. die Metailoberflächen in der direkten Nähe der Glühbirne ausreichend abgekühlt.
• Wenn eine Glühbirne nicht mehr leuchtet, wechsel Sie diese so bald wie möglich aus.
• Bewahren Sie neue und defekte Glühbirnen immer so auf, dass Kinder keinen Zugriff auf diese haben.
• Schalten Sie beim Auswechseln der Glühbirne die Beleuchtung nicht ein, da die Glühbirnen sehr schnell erhitzt werden und daher die Gefahr einer Verbrennung besteht.
• Verwenden Sie nur die vom Hersteller empfohlenen Glühbirnen.
• Sorgen Sie für eine umweltgerechte Entsorgung der defekten Glühbirnen.
• Verlieren Sie die Schrauben nicht. Bewahren Sie die Schrauben immer so auf, dass Kinder keinen Zugriff auf diese haben.
• Verwenden Sie immer die Schrauben, die Sie entsprechend entfernt haben. Die Verwendung anderer Schrauben kann das jeweilige Gewinde beschädigen.
• Ziehen Sie die Schrauben beim Eindrehen nicht zu fest an.

■ Benötigte Gegenstände

• ein Kreuz-Schraubendreher (für die Beleuchtungs-Abdeckung des Notenständers)
• ein normaler Schraubendreher (für die Beleuchtungs-Abdeckung an der Unterseite der Orgel)
  • Ersatz-Glühbirnen

Position der Beleuchtung	Glühbirnen-Typ
Bedienoberfläche	LAMP FB33(AT-80S, AT-90S)
Fußpedal-Bereich	LAMP TYPE 67 (1460-011)(nur AT-90S)
Notenständer	LAMP FB33(nur AT-90S)

■ Die Beleuchtung der Bedienoberfläche (AT-90/80S)

Abnehmen der Abdeckung

1. Schalten Sie die Orgel aus, und trennen Sie diese von der Stromversorgung.
2. Heben Sie den Tastaturdeckel an, und schieben Sie diesem langsam nach hinten.
3. Lösen Sie an den Positionen "A" die Drehschrauben (B).

Danach ist die Abdeckleiste lose und kann abgenommen werden.

NOTIZ

Die Drehschrauben lassen sich nicht von der Abdeckleiste trennen.

1. Heben Sie die Leiste (A) leicht an, so dass diese nicht mehr durch den Metallhaken blockiert wird, und entfernen Sie die Leiste vorsichtig heraus.

Entfernen der alten/Einsetzen der neuen Glühbirne

1. Fassen Sie die Glühbirne an, und ziehen Sie diese langsam und vorsichtig heraus.
2. Führen Sie die beiden Stifte der neuen Glühbirne sehr vorsichtig in die dafür vorgesehenen Buchsen.

Achten Sie darauf, die Stifte nicht abzubrechen, ansonsten wird die Glühbirne beschädigt.

NOTIZ

Ziehen Sie nicht versehentlich die Kabelstecker ab. Diese befinden sich neben den Glühbirnen.

NOTIZ

Schalten Sie das Instrument nicht ein, solange das Auswechseln der Glühbirnen nicht vollständig abgeschlossen ist.

Anbringen der Glühbirnen-Abdeckung

1. Setzen Sie die Abdeckleiste vorsichtig parallel auf die vier Metallhaken. Halten Sie die Leiste mit einer Hand fest.

1. Schrauben Sie zuerst die beiden mittleren Schrauben etwas ein.

1. Schrauben Sie danach die beiden äußeren Schrauben fest ein.
2. Schrauben Sie zuletzt die beiden mittleren Schrauben fest ein.

■ Die Beleuchtung des Notenständers (nur AT-90S)

Entfernen der Abdeckung der Notenständer-Beleuchtung

1. Schalten Sie die Orgel aus, und trennen Sie diese von der Stromversorgung.
2. Lösen Sie die (eine!) Schraube der Beleuchtungs-Abdeckung mit einem Kreuz-Schraubendreher.

NOTIZ

Dieses ist die Schraube an der Oberseite des Notenständers. Verwechseln Sie diese nicht mit den Kreuzschrauben an der Unterseite des Notenständers.

1. Fassen Sie mit beiden Händen die Plastik-Abdeckung an den Seiten, und schieben Sie diese vorsichtig etwas in Richtung Mitte, so dass die Abdeckung gewölbt wird.

1. Nehmen Sie die Abdeckung vorsichtig heraus.

Entfernen der alten/Einsetzen der neuen Glühbirne

1. Fassen Sie die Glühbirne an, und ziehen Sie diese langsam und vorsichtig heraus.

1. Führen Sie die beiden Stifte der neuen Glühbirne sehr vorsichtig in die dafür vorgesehenen Buchsen.

Achten Sie darauf, die Stifte nicht abzubrechen, ansonsten wird die Glühbirne beschädigt.

NOTIZ

Schalten Sie das Instrument nicht ein, solange das Auswechseln der Glühbirnen nicht vollständig abgeschlossen ist.

Anbringen der Abdeckung

1. Fassen Sie mit beiden Händen die Plastik-Abdeckung an den Seiten, und führen Sie die Seiten in die Aussparung an den Kanten des Notenständers.
2. Drücken Sie leicht solange auf die Mitte der Abdeckung, bis diese wieder fest aufliegt.
3. Befestigen Sie die Abdeckung wieder mit der bei Schritt "2" gelösten Schraube.

■ Die Beleuchtung des Fußpedal-Bereichs (nur AT-90S)

Entfernen der Abdeckung der Fußpedal-Beleuchtung

1. Schalten Sie die Orgel aus, und trennen Sie diese von der Stromversorgung.
2. Hebeln Sie die Plastik-Abdeckung an der Unterseite der Orgel vorsichtig mit einem normalen Schraubendreher heraus.

Wenden Sie keine Gewalt an, da ansonsten die Plastik-Abdeckung zerbrechen kann.

Entfernen der alten/Einsetzen der neuen Glühbirne

1. Drücken Sie die Glühbirne leicht nach hinten, drehen Sie diese nach links, und nehmen Sie die Glühbirne heraus.

1. Führen Sie die kurzen Metallstifte der neuen Glühbirne in die dafür vorgesehenen Aussparungen des Gewindes.

1. Drücken Sie die Glühbirne leicht nach hinten, und drehen Sie diese nach rechts, um die Glühbirne zu arretieren.

Anbringen der Abdeckung

1. Drücken Sie die Plastik-Abdeckung vorsichtig, aber fest wieder auf die Unterseite der Orgel, bis die Abdeckung einrastet.

Achten Sie darauf, die Abdeckung richtig hereum einzusetzen, weil diese ansonsten beschädigt wird.

Einstellungen, die nach Ausschalten gespeichert bleiben

■ Einstellungen, die im internen System abgelegt werden

Arranger Update

Transpose Update

Master Tune

Rotary Speed

Rotary Color

Registration Shift

Expression Curve

Send PC Switch

MIDI IN Mode

Lyric On/Off

Metronome Sound

Mic Echo

Aux Out Mode

TV Format

Registration Name

Pitch Bend Range

Pedal Bass Mode

Solo Mode

Solo To Lower Mode

Solo-Splitpunkt

Fußlagen-Einstellungen (Organ Type, Upper/Lower

Programm-Nummer (PC)

Bank LSB

Bank MSB

Wall Type

■ Einstellungen, die für die Registrierungen gesichert werden

Registration Name

Registration Shift

Arranger Update

Transpose Update

■ Einstellungen, die in einer einzelnen Registrierung gespeichert werden

Reverb Type

Reverb Depth

Zuweisung linker Fußschalter

Zuweisung rechter Fußschalter

Zuweisung Haltepedal

Aux Out ON/OFF

Zuweisung Bender/Glide-Funktion

Die Klänge der Parts

Level [▲][▼] (Part Lautstärkebalance)

Die Reverb-Lautstärken der Parts

Die Chorus-Einstellungen (ON/OFF) der Klänge

Die OKtavlage der Parts

Die Klänge der [Others]-Taster der Parts

Ausgewählter Rhythmus

Lautstärke der Automatischen Begleitung

Reverb-Lautstärke der Automatischen Begleitung

Lautstärke des Rhythmus Drum-Parts

Reverb-Lautstärke des Rhythmus Drum-Parts

Lautstärke des Rhythmus Bass-Parts

Reverb-Lautstärke des Rhythmus Bass-Parts

MIDI-Implementationstabelle
Version: 1.01

Function...		Transmitted	Recognized	Remarks
Basic Channel	DefaultChanged	9 (Drums/SFX)11 (Manual Percussion)12 (Lower)13 (Upper)14 (Pedal Bass)16 (Solo, Expression, PC)1-16	1-161-161-161-161-161-16
Mode	DefaultMessagesAltered	x x**********	Mode 3 Mode 3, 4(M=1)	*5
Note Number : True Voice		24-110**********	0-1270-127
Velocity	Note ONNote OFF	O *1x 8n v=64	Ox
After Touch	Key'sCh's	x x	O *2O *2
Pitch Bend		x	O *2
Control Change	0, 32156, 3871011166465666784919398, 99100, 101	O *1x x x x x x O x O x x x x x x x x	O *3O *2O *2O *2O *2O *3O *3O *4O *3O *3O *2O *2O *2O *3O *3O *3O *2	Bank selectModulationPortamento timeData entryVolumePanpotExpressionGlideGeneral purpose controller (Glide)PortamentoSostenutoSoftPortamento controlEffect1 depthEffect3 depthNRPN LSB, MSBRPN LSB, MSB
Prog Change : True #		0-127 *1**********	O *30-127	Program number 1-128
System Exclusive		x	O
System Common : Song PosCommon : Tune		x x x	xx
System Real Time : Commands		O O	xx
Aux Message : All sound offReset all controllersLocal ControlAll Notes OFFActive SenseReset		xx xx xO x	O (120, 126, 127)O xO (123-125)O x
Notes		*1 O x is selectable.*2 O x is selectable by SysEx.*3 Recognize only GS Part.*4 Recognize only Keyboard Part.*5 Recognize as M=1 even if M≠1.

AT-90S/80S/60S: ATELIER-Orgel

Controller/Funktion	AT-90S	AT-80S	AT-60S
Manuale	Oberes Manual 56 Tasten (C3 - G7), Unteres Manual 76 Tasten (E1 - G7)
Fußpedal	25 Noten (C2 - C4)	20 Noten (C2 - G3)
Klangerzeugung	GS/GM2-kompatibel
Maximale Polyphonie	256 Stimmen	192 Stimmen	128 Stimmen
Anzahl der Klänge	340 Klänge	340 Klänge	240 Klänge
Upper Part	Upper Organ, Upper Symphonic, Upper Orchestral
Lower Part	Lower Organ, Lower Symphonic, Lower Orchestral
Solo Part	Solo
Pedal Part	Pedal Organ, Pedal Orchestral
	Jedem [Others]-Taster können zwei Klänge zugeordnet werden.(jeweils ein Klang dem Pedal Organ [Others]-Taster und Pedal Orchestral [Others]-Taster)
Zugriegel-Orgelklänge	ja	nein	nein
Interne Rhythmen	200 Rhythmen	171 Rhythmen	130 Rhythmen
Disketten-Rhythmen	16 Rhythmen	12 Rhythmen	6 Rhythmen
	Zusätzliches Zubehör: Music Style-Disketten der MSA-Serie.
World Styles	8 Styles		6 Styles
Anzahl der Klänge für die Automatische Begleitung/Wiedergabe von SMF-Songs	226 Klänge
Arranger-Funktionen	Arranger On/Off, Start/Stop, Intro/Ending, Sync Start, Fill In (Variation/Original), Leading Bass, Style Orchestrator, Break, Chord Intelligence, One Touch Program, Intro Count Down
Drum/SFX Sets	16 Drum Sets/1 SFX Set
Manual Percussion Sets	11 Sets		5 Sets
Master Tuning	415.3 Hz - 466.2 Hz (0.1 Hz-Schritte)
Key Transpose	-6 - +5 (Halbtonschritte)
Playback Transpose	-24 - +24 (Halbtonschritte)
Effekte	Rotary, Chorus, Sustain, Vibrato, Pitch Bend, Glide
	RSS-Reverb		Reverb
Harmony Intelligence	24 Typen	18 Typen	12 Typen
Registration-Speicher	12		8
Registration-Funktionen	Load Next, Disk Edit
Composer
Tracks	7 Tracks
Notenkapazität	ca. 40,000 Noten
Songlänge	max. 999 Takte
Tempo	20–250 bpm
Auflösung	120 Ticks pro 1/4-Note
Aufnahme-Methode	Echtzeit (Replace, Punch In/Out, Loop)
Editier-Funktionen	Delete Measure, Delete Track, Erase, Copy, Quantize
Metronom
Taktart	2/2, 0/4, 2/4, 3/4, 4/4, 5/4, 6/4, 7/4, 3/8, 6/8, 9/8, 12/8
Lautstärke	10 Stufen
Klang	4 Typen
Disketten-Speicher
Disketten-Format	3,5", 720 Kbyte (2DD), 1,44 Mbyte (2HD)
Anzahl der Songs	max. 56 (2DD), max. 99 (2HD)
Ausgangsleistung	10 W x 2, 60 W x 2, 100 W (Bass-Lautsprecher)		40 W x 2
Lautsprecher
Vollbereich (klein)	8 cm x 2		8 cm x 2
Vollbereich (groß)	16 cm x 4		25 cm x 2
Bass-Lautsprecher	30 cm x 1		—
Höhen-Lautsprecher	5 cm x 4	—	—
Display	Berührungsempfindliches Farb-Display (Touch Screen), 320 x 240 Punkte		Berührungsempfindliches Monochrom-Display (Touch Screen), 320 x 240 Punkte
Noten-Anzeige	Great Staff, G Clef Staff, F Clef Staff mit Notennamen, Songtexte		Great Staff/G Clef Staff/F Clef Staff mit Notennamen, Songtexte
Textanzeige	Display, über externen Monitor (mit Video In)		Display
Pedal	Haltepedal, Expression Pedal
Anschlüsse	Stereokopfhörer, Netzkabel, Pedal, MIDI In/Out, Audio Out (L (mono)/R), Audio In (L (mono)/R), Mikrofon, Computer
	Aux Out, Video Out		—
Stromversorgung	AC 117 V, AC 230 V, AC 240 V
Stromverbrauch	380 W (AC 117V)380 W (AC 230V)380 W (AC 240V)	340 W (AC 117V)340 W (AC 230V)340 W (AC 240V)	130 W (AC 117V)130 W (AC 230V)130 W (AC 240V)
Gehäuse-Ausführung	Roland-Walnuss		Mahagonie
Abmessungen
Konsole	1374 (W) x 677 (D) x 1349 (H) mm54-1/8" (W) x 26-11/16" (D) x 53-1/8" (H) inches	1350 (W) x 649 (D) x 570 (H) mm53-3/16" (W) x 25-9/16" (D) x 22-1/2" (H) inches	1331 (W) x 649 (D) x 529 (H) mm52-7/16" (W) x 25-9/16" (D) x 20-7/8 (H) inches
Ständer	—	1328 (W) x 596 (D) x 755 (H) mm52-5/16" (W) x 23-1/2" (D) x 29-3/4 (H) inches	1324 (W) x 596 (D) x 755 (H) mm52-1/8" (W) x 23-1/2" (D) x 29-3/4 (H) inches
Fußpedal-Einheit	1158 (W) x 834 (D) x 130 (H) mm45-5/8" (W) x 32-7/8" (D) x 5-1/8" (H) inches	—	—
Gesamt	1374 (W) x 999 (D) x 1349 (H) mm54-1/8" (W) x 39-3/8" (D) x 53-1/8" (H) inches	1350 (W) x 649 (D) x 1317 (H) mm53-3/16" (W) x 25-9/16" (D) x 51-7/8 (H) inches	1331 (W) x 649 (D) x 1284 (H) mm52-7/16" (W) x 25-9/16" (D) x 50-9/16(H) inches
Gewicht
Konsole	ca. 152,0 kg335 lbs 2 oz	ca. 65,5 kg144 lbs 7 oz	ca. 61,0 kg134 lbs 8 oz
Ständer	—	ca. 61,0 kg134 lbs 8 oz	ca. 45,0 kg99 lbs 4 oz
Fußpedal-Einheit	ca. 24,0 kg52 lbs 15 oz	—	—
Gesamt	ca. 176,0 kg388 lbs 1 oz	ca. 126,5 kg278 lbs 15 oz	ca. 106,0kg233 lbs 11 oz
Beigefügtes Zubehör	Bedienungsanleitung, 3,5"-Leerdiskette (2HD), Music Style-Diskette, World Style Setup-Diskette, Netzkabel
	Fußpedal-Einheit	—	—

* Änderungen der technischen Daten und des Designs sind möglich. Für Druckfehler wird keine Haftung übernommen.

Index

A

Active Expression-Klang 44

Aftertouch 157

Aftertouch Sensitivity 157

Anschluss Audio-Equipment .... 180

Computer 181

MIDI-Geräte 183

Arranger Update 166

Aufnahme 129

eines einzelnen Parts 135

Neu-Aufnahme 136

Spieldaten 132

Automatische Begleitung 61

Aux Out 185

Aux Out Mode 185

B

Bass Split 125

Beleuchtung 21

Bender/Vibrato 163

Break 62,160

Brilliance 104

C

Ch. Mute (Channels Mute) 170

Chord Hold 165

Chord Intelligence 63,164

Chorus-Effekt 112

D

Damper Pedal 103, 161, 163

Demo Song 32

Demo Song-Liste 220

Disk Edit 96

Disk Rhythmus 68

Drums/SFX 52

Formatieren einer Diskette 82

Fußlagen-Taster 45

Fußschalter 105,160

G

Glide-Effekt 160

Graphik-Darstellung 175

H

Haltepedal 103, 161, 163

Harmony Intelligence 106, 109

Haupt-Display 24

1

Initial Touch 158

K

Kalibrierung 175

Key Transpose 102

Klänge 34

Klangliste 193

Kopfhörer 20

Kopieren von Daten 154

L

Laden

Disk Rhythmus (Music Style Disk) 70

Disk Rhythmus (World Style Disk) 73

einzelne Registrierung 89

Registration Set 87

Song 140

Lautstärke

Master Volume 19

Part Balance 48

LCD Contrast 178-179

Load Next-Funktion 92

Loop-Aufnahme 144

Löschen

Registrierung auf einer Diskette 94

Song 142

Songdaten 137

Spur 150

Takte 149

Lower Hold 56

Lower-Klang 37

Lyrics 167

M

Manual Percussion 54

Manual Percussion Sets 55

Manual Percussion-Liste 202

Master Tune 171

Metronom 168

Metronom-Klang 169

Metronom-Lautstärke 169

Mic Echo 172

MIDI 183

MIDI IN Mode 173

MIDI-Sendekanal 174

Mikrofon 20

Music Assistant-Funktion 30

Music Style Disk-Liste 209

N

Notenanzeige 145

0

Octave Shift 50

One Touch Program 66

P

Part Balance 48

Pedal Bass-Klang 38

Pedal To Lower 126

PedalBass Mode 158

Punch In-Aufnahme 143

Q

Quick Guide Index Menu 28

Quick Guide-Funktion 27

R

Regist Shift 161

Registrierung Abrufen 77

einer vorherigen Atelier-Orgel 97

Schlüsselbegriff 100

Speichern 76

Rename Registrierung 80

Song 137

Reverb-Effekt 114

Hall-Lautstärke 117-118

Reverb Type 115

Wall Type 116

Rhythmus 57

Rhythmus-Liste 204

Rotary-Effekt 111, 160

Rotary Color 120

Rotary Speed 119

RSS Reverb 185

S

Send PC Switch 172

SMF Format 140

SMF-Songdaten 130

Solo Mode 159

Solo To Lower 124

Splitpunkt Bass-Splitpunkt .... 128

Solo-Splitpunkt 127

Standard-Tonhöhe 171

Stummschaltung 134, 170

Style Orchestrator 62,160

Sub-Fenster 26

Sustain-Effekt 113

Sustain Length 121

Sync Start 59

T

Taktart 170

Tempo 60

Track Mute 134

Track-Taster 129

Video Out-Anschluss 184

Vokal-Klang 42

Vorzähler 61,145

Vorzähler-Klang 166

W

Werksvoreinstellung Disk-Taster 72

World-Taster 75

Werksvoreinstellungen 22

Wiedergabe Demo Song 32

Rhythmus 58

Songs einer Diskette 130

Spieldaten 133

Liste der ROLAND-Vertretungen

AFRICA

EGYPT

Al Fanny Trading Office

Roland Elektronische

Musikinstrumente GmbH.

Oststrasse 96, 22844 Norderstedt.

GERMANY

TEL:[phone]

GREECE

STOLLAS S.A.

Music Sound Light

1. New National Road

Patras 26443, GREECE

TEL:[phone]

HUNGARY

Intermusica Ltd.

Gerberstrasse 5, Postfach,

CH-4410 Liestal, SWITZERLAND

TEL:[phone]

UKRAINE

TIC-TAC

Mira Str. 19/108

P.O. Box 180

295400 Munkachevo, UKRAINE

TEL:[phone]

UNITED KINGDOM

Roland (U.K.) Ltd.

Dieses Produkt entspricht den europäischen Verordnungen EMC 89/336/EEC und LVD 73/23/EEC.

For the USA

FEDERAL COMMUNICATIONS COMMISSION RADIO FREQUENCY INTERFERENCE STATEMENT
