Produkttyp	Fußschalter / Sustain-Pedal
Marke	Roland
Modell	DP-8
Kompatible Geräte	Roland Keyboards, Digitalpianos, Synthesizer (z. B. FP-Serie, RD-Serie)
Anschluss	6,35 mm Klinkenstecker (TS)
Polarität	Umschaltbar (NC/NO) über Schalter an der Unterseite
Abmessungen (ca.)	85 mm (B) x 65 mm (T) x 230 mm (H)
Gewicht (ca.)	400 g
Stromversorgung	Passiv (keine externe Stromversorgung erforderlich)
Gehäusematerial	Kunststoff mit rutschfester Gummiauflage
Funktionen	Sustain (Haltepedal), Half-Pedal-Unterstützung (bei kompatiblen Geräten)
Reinigung	Mit einem trockenen, weichen Tuch abwischen; keine Lösungsmittel verwenden
Lagerung	An einem trockenen, staubfreien Ort, vor direkter Sonneneinstrahlung schützen
Zertifizierungen	CE, RoHS

Häufig gestellte Fragen - DP-8 ROLAND

Ist das Roland DP-8 mit meinem Keyboard kompatibel?

Das DP-8 ist mit den meisten Roland-Keyboards und Digitalpianos kompatibel, die einen Sustain-Pedal-Eingang (6,35 mm Klinke) besitzen. Bei Geräten anderer Hersteller hängt es von der Polarität ab: Das Pedal verfügt über einen Polaritätsschalter (NC/NO), sodass es an die meisten Geräte angepasst werden kann.

Wie stelle ich die Polarität am DP-8 ein?

Drehen Sie das Pedal um. Unten befindet sich ein Schiebeschalter mit den Positionen NC (Normally Closed) und NO (Normally Open). Wählen Sie die Einstellung, die mit Ihrem Gerät funktioniert. Testen Sie nach dem Umschalten die Sustain-Funktion.

Unterstützt das DP-8 Half-Pedaling?

Ja, das Roland DP-8 ist ein Half-Pedal-fähiges Sustain-Pedal. Diese Funktion wird jedoch nur von kompatiblen Digitalpianos und Keyboards unterstützt, die Half-Pedaling verarbeiten können. Aktivieren Sie ggf. die entsprechende Einstellung an Ihrem Instrument.

Warum funktioniert mein DP-8 nicht?

Überprüfen Sie folgende Punkte: 1. Ist der Klinkenstecker fest in der Buchse? 2. Stimmt die Polaritätseinstellung (NC/NO)? 3. Ist das Pedal mit Ihrem Gerät kompatibel? 4. Testen Sie das Pedal an einem anderen Gerät, um einen Defekt auszuschließen.

Wie reinige ich das DP-8?

Verwenden Sie ein weiches, trockenes Tuch, um das Pedal abzuwischen. Bei hartnäckigen Verschmutzungen kann das Tuch leicht angefeuchtet werden. Vermeiden Sie aggressive Reinigungsmittel, Alkohol oder Scheuermittel, da diese die Oberfläche beschädigen könnten.

Ist das DP-8 mit einem Kabel ausgestattet?

Ja, das Roland DP-8 hat ein fest angeschlossenes Kabel mit einem 6,35-mm-Klinkenstecker (TS, mono). Die Kabellänge beträgt etwa 1,8 Meter.

Kann ich das DP-8 auch als Schwellpedal verwenden?

Nein, das DP-8 ist ausschließlich ein Schalter (Sustain-Pedal) und kein Potentiometerpedal. Es eignet sich nicht als Schwell- oder Lautstärkepedal. Für solche Anwendungen nutzen Sie ein Expression-Pedal wie das Roland EV-5.

Wie schwer ist das DP-8?

Das Roland DP-8 wiegt ca. 400 Gramm und ist damit leicht und transportfreundlich. Die Maße betragen etwa 85 mm x 65 mm x 230 mm.

Gibt es eine Garantie auf das DP-8?

Ja, Roland gewährt in der Regel eine Herstellergarantie von 2 Jahren (abhängig vom Kauf Land). Bewahren Sie den Kaufbeleg auf. Bei Defekten wenden Sie sich an einen autorisierten Roland-Händler.

Kann ich das Pedal an einem Synthesizer ohne Sustain-Buchse anschließen?

Falls Ihr Synthesizer keinen dedizierten Sustain-Eingang besitzt, ist ein Anschluss nicht möglich. Einige Geräte bieten jedoch multifunktionale Buchsen, die im Menü umkonfiguriert werden können. Prüfen Sie die Bedienungsanleitung Ihres Geräts.

BEDIENUNGSANLEITUNG DP-8 ROLAND

Wir bedanken uns für Ihre Entscheidung zum Roland DP-10 bzw. DP-8 Half Damper Pedal. Bitte lesen Sie diese Anleitung ganz durch.

Welche Funktionen mit dem Pedal ausgeführt werden können, entnehmen Sie bitte der Anleitung des Instrumentes, an dem das Pedal angeschlossen ist.

Sicherheitshinweise

Nehmen Sie keine eigenen Reparaturversuche vor. Überlassen Sie dieses einem qualifizierten Techniker.

Achten Sie darauf, dass keine kleinen Gegenstände bzw. Flüssigkeiten in das Gehäuse gelangen.

In Haushalten mit Kindern sollte ein Erwachsener solange für Aufsicht sorgen, bis das betreffende Kind das Gerät unter Beachtung aller Sicherheitsvorschriften zu bedienen weiß.

Setzen Sie das Gerät keinen extremen Temperaturen aus (z.B. direkte Sonneneinstrahlung oder die Aufstellung neben einem Heizkörper). Dadurch kann die Oberfläche verfärben.

Verwenden Sie für die Reinigung ein trockenes oder leicht angefeuchtetes Tuch. Bei Bedarf kann auch ein mildes, neutrales Reinigungsmittel verwendet werden. Reiben Sie danach die Geräteoberfläche wieder trocken.

Wenn Sie Kabel verbinden oder abziehen, fassen Sie immer am Stecker und nicht am Kabel selbst an. Damit beugen Sie Beschädigungen des Kabels vor.

Copyright © 2005 ROLAND CORPORATION

Alle Rechte vorbehalten. Nachdruck, auch auszugsweise, bedarf einer ausdrücklichen, schriftlichen Genehmigung von ROLAND CORPORATION.

Änderungen der technischen Daten und des Designs sind möglich. Für Druckfehler wird keine Haftung übernommen.

Eigenschaften

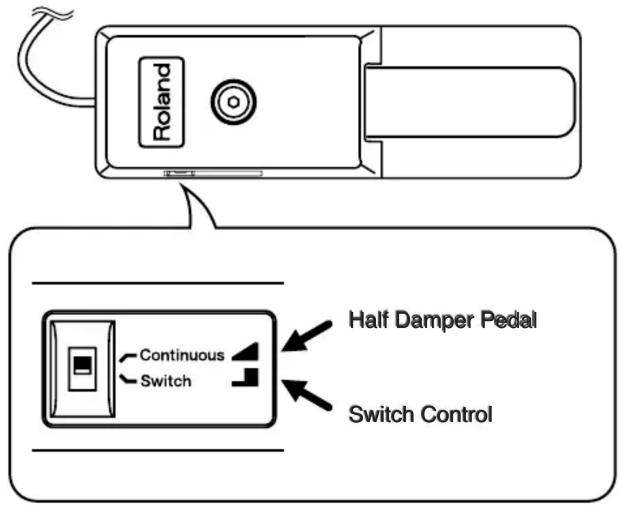

○ Funktions-Schalter

Dieser bestimmt die Funktion des Pedals.

• Half Damper Control
  Das DP-10 arbeitet mit der Halbpedal-Funktion.
• Switch Control
  Das DP-10 arbeitet als normaler Fußtaster, ohne Halbpedal-Funktion.

○ Gummi-Unterlage

Sie können bei Bedarf die Gummi-Unterlage ausklappen und damit verhindern, dass das Pedal verrutscht.

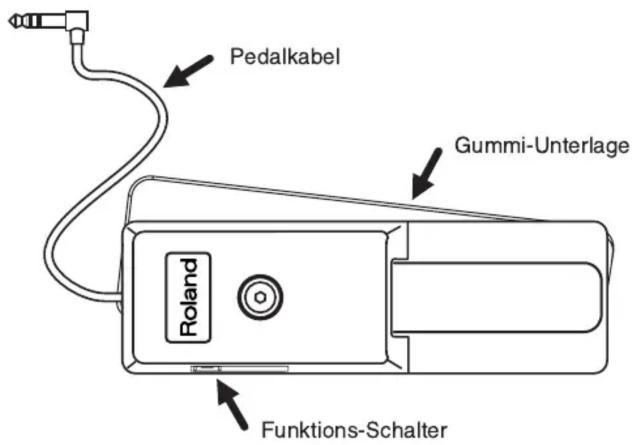

Beschreibung des DP-10

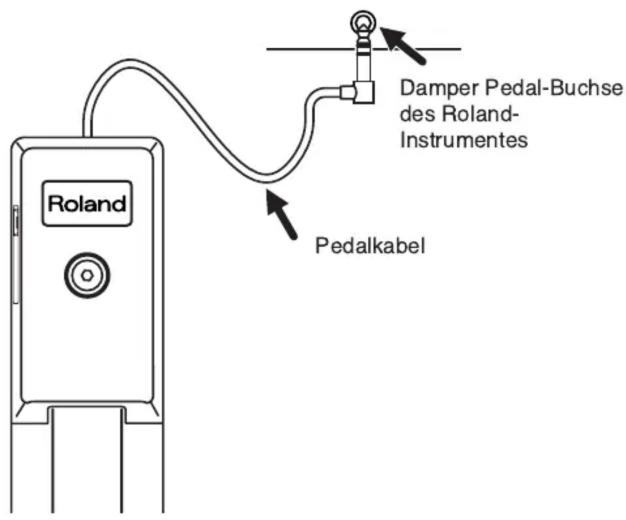

Anschließen des Pedals

1. Verbinden Sie das Pedalkabel mit der Damper Pedal-Buchse (oder einer anderen kompatiblen Pedal-Buchse) Ihres Roland-Instrumentes.

* Schließen Sie das Pedal an keine andere Buchsen an, um eventuellen Fehlfunktionen bzw. Beschädigungen vorzubeugen.

1. Wenn Sie ein Instrument mit Haltepedal-Funktion verwenden, stellen Sie den Funktions-Schalter auf "Continuous".

* Wenn Sie ein Instrument ohne Haltepedal-Funktion verwenden, stellen Sie den Funktions-Schalter auf "Switch".

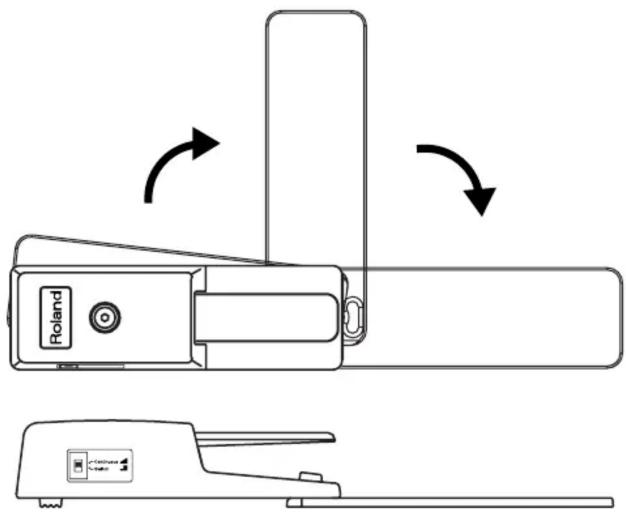

1. Drehen Sie bei Bedarf die Gummi-Unterlage um 180 Grad heraus.

Technische Daten

• Länge des Pedalkabels: ca. 2,2 m
- Funktions-Schalter: Continuous/Switch
- Abmessungen: 68 (W) x 220 (D) x 64 (H) mm 2-11/16" (W) x 8-11/16" (D) x 2-9/16" (H) inch
Bei ausgeklappter Gummi-Unterlage: 68 (W) x 402 (D) x 64 (H) mm 2-11/16" (W) x 15-7/8" (D) x 2-9/16" (H) inch
• Gewicht: ca. 0,7 kg / 1 lb 9 oz

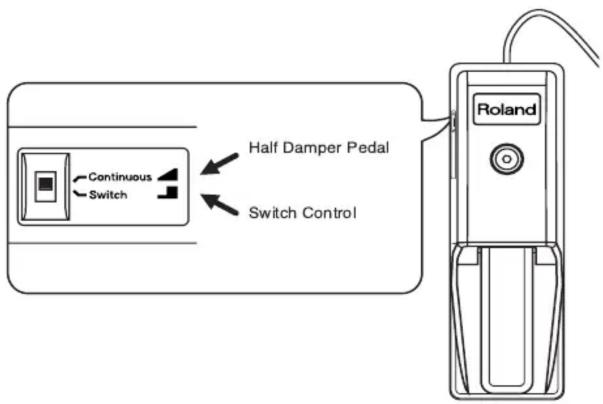

Der Funktions-Schalter

Dieser bestimmt die Funktion des Pedals.

• Half Damper Control Das DP-8 arbeitet mit der Halbpedal-Funktion.
• Switch Control Das DP-8 arbeitet als normaler Fußtaster, ohne Halbpedal-Funktion.

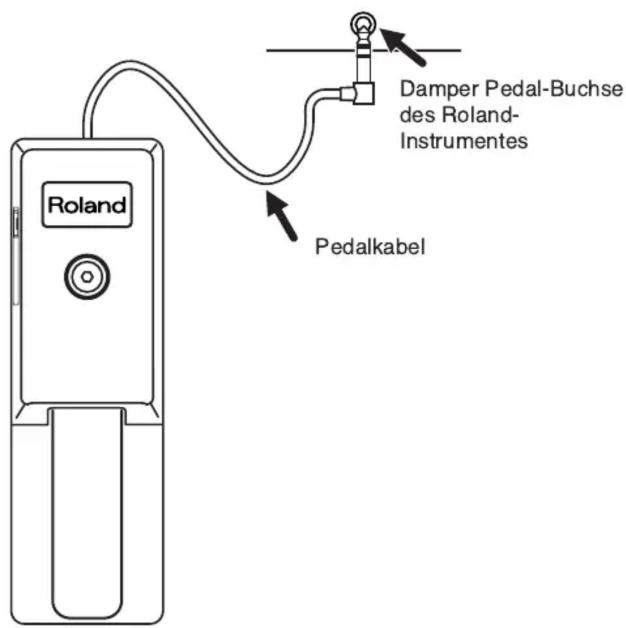

Anschließen des Pedals

1. Verbinden Sie das Pedalkabel mit der Damper Pedal-Buchse (oder einer anderen kompatiblen Pedal-Buchse) Ihres Roland-Instrumentes.

* Schließen Sie das Pedal an keine andere Buchsen an, um eventuellen Fehlfunktionen bzw. Beschädigungen vorzubeugen.

1. Wenn Sie ein Instrument mit Haltepedal-Funktion verwenden, stellen Sie den Funktions-Schalter auf "Continuous".

* Wenn Sie ein Instrument ohne Haltepedal-Funktion verwenden, stellen Sie den Funktions-Schalter auf "Switch".

Technische Daten

• Länge des Pedalkabels: ca. 1,3 m
- Funktions-Schalter: Continuous/Switch
- Abmessungen: 68.4 (W) x 218.4 (D) x 57.8 (H) mm 2-3/4" (W) x 8-5/8" (D) x 2-5/16" (H) inch
