Produkttyp	Luftentfeuchter
Modell	BC DH03
Marke	Blaupunkt
Abmessungen (H x B x T)	35 x 25 x 20 cm
Gewicht	3,5 kg
Stromversorgung	220-240 V, 50 Hz
Leistungsaufnahme	65 W
Entfeuchtungsleistung	12 L/Tag (bei 30°C, 80% rF)
Wassertankvolumen	2 L
Luftdurchsatz	150 m³/h
Geräuschpegel	40 dB(A)
Filtertyp	Waschbarer Vorfilter
Funktionen	Automatische Abschaltung, einstellbare Luftfeuchtigkeit, Timer
Sicherheitsmerkmale	Überhitzungsschutz, automatische Abschaltung bei vollem Tank
Reinigung und Wartung	Filter alle 2–4 Wochen reinigen, Tank regelmäßig leeren
Ersatzteile	Ersatzfilter, Auffangbehälter (optional)
Reparaturfreundlichkeit	Reparatur durch Fachpersonal empfohlen; Ersatzteile erhältlich
Anwendungsbereich	Räume bis 30 m²
Betriebstemperaturbereich	5°C – 35°C
Zubehör im Lieferumfang	Bedienungsanleitung, Netzkabel

Häufig gestellte Fragen - BC DH03 BLAUPUNKT

Wie schalte ich den Luftentfeuchter BC DH03 ein?

Stecken Sie das Gerät in eine Steckdose und drücken Sie den Ein/Aus-Schalter auf der Vorderseite. Die Kontrollleuchte zeigt den Betrieb an.

Wie stelle ich die gewünschte Luftfeuchtigkeit ein?

Drücken Sie die Taste HUM wiederholt, um die Ziel-Luftfeuchtigkeit zwischen 40% und 80% in 5%-Schritten einzustellen.

Warum schaltet sich das Gerät automatisch aus?

Mögliche Ursachen: Der Wassertank ist voll, die eingestellte Luftfeuchtigkeit wurde erreicht, oder der Überhitzungsschutz hat aktiviert. Leeren Sie den Tank oder warten Sie, bis die Bedingungen korrigiert sind.

Wie reinige ich den Filter?

Schalten Sie das Gerät aus und ziehen Sie den Stecker. Entnehmen Sie den Vorfilter und reinigen Sie ihn mit einem Staubsauger oder unter fließendem Wasser. Trocknen Sie ihn vollständig, bevor Sie ihn wieder einsetzen.

Kann ich das Gerät kontinuierlich betreiben?

Ja, der BC DH03 ist für den Dauerbetrieb ausgelegt. Leeren Sie regelmäßig den Wassertank, um ein automatisches Abschalten zu vermeiden.

Wie leere ich den Wassertank?

Ziehen Sie den Tank nach vorne heraus, entleeren Sie ihn über einem Abfluss und setzen Sie ihn wieder ein. Achten Sie darauf, dass der Schwimmer korrekt sitzt.

Was bedeutet die rote Kontrollleuchte?

Die rote Leuchte zeigt an, dass der Wassertank voll ist oder entfernt wurde. Setzen Sie den Tank ein oder leeren Sie ihn, um die Leuchte auszuschalten.

Kann ich einen Schlauch für den Dauerablauf anschließen?

Ja, an der Rückseite befindet sich ein Anschluss für einen handelsüblichen Gartenschlauch (Durchmesser 12 mm). So können Sie das Wasser kontinuierlich ablaufen lassen.

Wie lagere ich das Gerät, wenn ich es nicht benutze?

Entleeren Sie den Wassertank und reinigen Sie den Filter. Lassen Sie das Gerät vollständig trocknen und bewahren Sie es an einem trockenen Ort auf.

Wo finde ich Ersatzteile für den BC DH03?

Ersatzteile wie Filter oder Auffangbehälter erhalten Sie über den Blaupunkt-Kundendienst oder autorisierte Händler. Kontaktinformationen finden Sie in der Bedienungsanleitung.

BEDIENUNGSANLEITUNG BC DH03 BLAUPUNKT

BLAUPUNKT

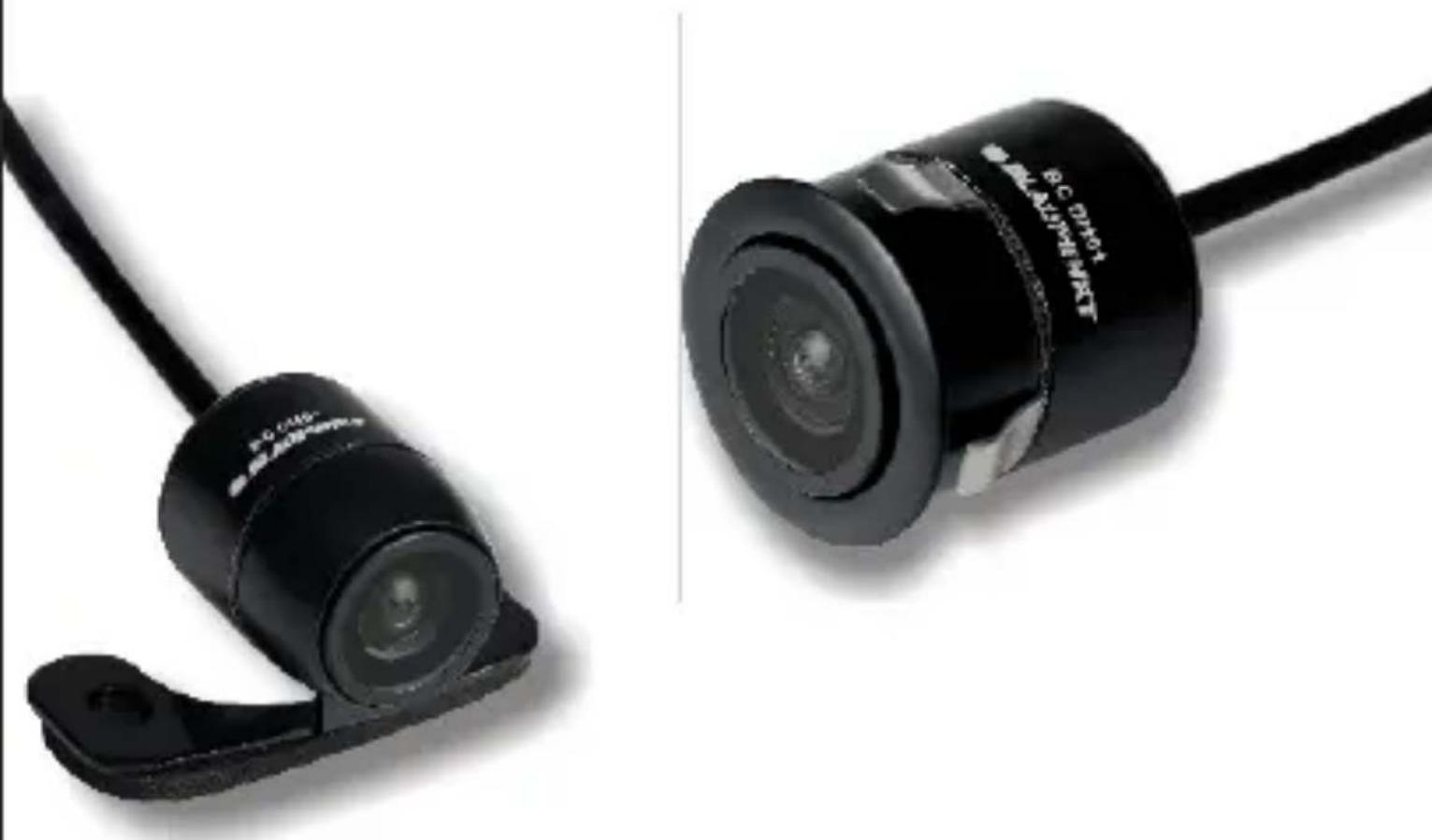

REVERSE CAMERA BC DH01

Viel Spaß damit.

Installationsdiagramm

Erden Sie das Kabel über die Karosserie des Fahrzeugs und halten Sie die Verbindung intakt.

Achtung

• Entfernen Sie vor Gebrauch die Schutzfolie von der Kameralinse. • Seien Sie besonders vorsichtig bei der Einrichtung der Verbindung in der Nähe des Benzintanks und von Kabeln.
• Bitte verbinden Sie das rote Kabel mit dem Rückfahrscheinwerfer.

TECHNISCHE DATEN

• Stromversorgung: DC12V±3V • Stromverbrauch: 50mA • Auflösung: 600 TVL • Optisches Format: 1/3" • Bildsensor: CMOS • Effektive Pixel: 1080 x 720 - Objektivwinkel: 170° (D), 120° (H), 100° (V) • Elektronischer Verschluss: 1/60

• \~ 1/100000 Sek. - Weißabgleich: Auto • Luftfeuchtigkeit: bis zu 95% • Wasserdicht: Ja - Beleuchtungsstärke Min.: 0,1 Lux • TV-System: PAL/NTSC • Betriebstemperatur: -20°C \~ +70°C • Lagertemperatur: -20°C +70°C

Haftungsausschluss

In keinem Fall haftet Blaupunkt für direkte, indirekte, punitive, zufällige, besondere Folgeschäden, an Eigentum oder Leben, unsachgemäße Lagerung, die aus der Verwendung oder dem Missbrauch unserer Produkte entstehen oder damit zusammenhängen.

USA & KANADA: Das Produkt ist nicht für den Verkauf in den Vereinigten Staaten und Kanada bestimmt. Wenn es in den USA oder Kanada gekauft wird, wird dieses Produkt wie besehen gekauft.

In den USA und Kanada wird keine Garantie, weder ausdrücklich noch stillschweigend, gewährt.

1. Installationsorte

1.1 Am Rücklicht (mit Metallhalterung)

i. Entfernen Sie eine Seite der Rückfahrscheinwerferfassung aus ihrer Halterung und nehmen Sie dann die Glühbirne aus ihrer Fassung.

ii. Schließen Sie das Stromkabel des Rückfahrscheinwerfers an die Kamera an und schrauben Sie die Fassung und die Kamera mit einem Schraubendreher wieder in Position.

1.2 Am Kofferraumgriff (mit Metallhalterung)

i. Entfernen Sie mit einem Schraubendreher den ursprünglichen Kofferraumgriff.

ii. Montieren Sie die Kamera an der Stelle, an der sich der ursprüngliche Kofferraumgriff befand.

1.3 An der Stoßstange des Autos

i. Entfernen Sie vor der Installation die drehbare Halterung. Bohren Sie ein Zugangsloch für die Kamerakabel.

ii. Montieren Sie die Kamera auf dem Zugangsloch und befestigen Sie sie mit 3M-Klebeband/Schrauben.

Die Bilder dienen nur zur Veranschaulichung; beachten Sie das tatsächliche Fahrzeug für die genaue Installationsposition.

TROUBLESHOOTING
Problem	Solution
Display monitor / car radio does not show reverse view when reversing	Examine if the viewing mode is set to correct reverse view
Display monitor / car radio does not show reverse view even after correcting the view setting	Restart the display monitor / car radio
Reverse view does not show even after restarting the display monitor/ car radio	Examine if the power supplies of the reverse light or the rear car plate light is properly connected
Reverse view does not show even though power supplies of the reverse light or the rear car plate light is properly connected	Examine if the power supply cables of the reverse light or the rear car plate light is damaged. Repair/replace if the cables are damaged

Blaupunkt India Private Limited

47, Atlanta Society, Nariman Point

Mumbai- 400 021. Maharashtra. Indien.
