Produkttyp	Funk-Bewegungsmelder
Marke	Blaupunkt
Modell	IRP-S1
Abmessungen (H x B x T)	87,7 x 66,4 x 47,7 mm
Gewicht	ca. 100 g (mit Batterie)
Stromversorgung	1x CR2 3V 1/2 AA Lithiumbatterie
Batterielebensdauer	> 4 Jahre (ohne Funkstreckenüberwachung)
Funkfrequenz	868,35 MHz FM
Funkreichweite (Freifeld)	> 200 m
Erfassungswinkel	ca. 90° (pyroelektrischer Sensor)
Haustierimmunität	Ja (Tiere unter 20 kg werden ignoriert)
Empfindlichkeitseinstellung	Hoch/Niedrig (über Jumper JP3)
Funkstreckenüberwachung	Aktivierbar/Deaktivierbar (über Jumper JP2)
Sabotagekontakt	Ja (Gehäuseöffnung erkennt Manipulation)
Testmodus	Ja (3 Minuten, LED leuchtet bei Bewegung)
Energiesparmodus	Ja (2 Minuten Sperre nach Auslösung)
Umgebungstemperatur	-10 °C bis +40 °C
Luftfeuchtigkeit	bis 95% (nicht kondensierend)
Montagehöhe	ca. 2 m
Lieferumfang	1x Bewegungsmelder, 4x Dübel & Schrauben, 1x CR2-Batterie
Zubehör (optional)	keine spezifischen Angaben
Reinigung	mit trockenem Tuch abwischen; keine aggressiven Reiniger
Wartung	Batteriewechsel nach Lebensdauer; Gehäuseschraube prüfen
Reparierbarkeit	Batteriewechsel durch Benutzer möglich; keine weiteren kundenseitigen Reparaturen
Garantie	Herstellergarantie (Details siehe Produktregistrierung)

Häufig gestellte Fragen - IRP-S1 BLAUPUNKT

Wie läuft der Einlernvorgang des IRP-S1 Bewegungsmelders ab?

In welcher Höhe und Position sollte der Bewegungsmelder montiert werden?

Was bedeuten die verschiedenen LED-Zustände?

Wie wechsle ich die Batterie des IRP-S1?

Wie aktiviere ich den Testmodus?

Was ist die haustierkompatible Erkennung und wie funktioniert sie?

Wie stelle ich die Empfindlichkeit ein?

Was ist die Funkstreckenüberwachung und wie aktiviere ich sie?

Was tun bei Fehlalarmen?

Welche technischen Daten hat der IRP-S1?

BEDIENUNGSANLEITUNG IRP-S1 BLAUPUNKT

Bedienungsanleitung Funk-Bewegungsmelder IRP-S1

Vielen Dank, dass Sie sich für eine Sicherheitslösung von Blaupunkt entschieden haben.

Registrieren Sie Ihr Produkt unter: http://www.blaupunkt.com/de/servicesupport/sicherheitssysteme/produktregistrierung/

Enjoy it.

Lieferumfang

1 x Funk-Bewegungsmelder
4 x Dübel und Schrauben für die Wandmontage
1 x 3V 1/2 Lithiumbatterie (bereits eingelegt)

1. Lern-/Testtaste und LED-Anzeige
2. Batterieisolator

3. Steckbrücke zur Aktivierung/Deaktivierung der Funkstreckenüberwachung (JP2)

4. Steckbrücke zur Einstellung einer hohen oder niedrigen Sensitivität (JP3)

5. Sabotagekontakt

Inhaltsverzeichnis

1. Einlernen
2. Montage
3. Status des Bewegungsmelders
4. Funk-Überwachung/Sensitivität
5. Batteriewechsel
6. Spezifikationen

1. Einlernen

1. Setzen Sie die Alarmzentrale in den Einlernmodus (SA-Serie: Sensor +/- und dann Sensor zufüg; Q-Serie: Einstellungen/Gerät: +).

2. Drücken Sie die Lern-/Testtaste zur Übermittlung des Lern-/Testcodes. Der Bewegungsmelder ist nun betriebsbereit.

2. Montage

Vorbereitung

Der Bewegungsmelder sollte in ca. 2 m Höhe so installiert werden, dass ein potenzieller Einbrecher sich von Tür oder Fenster aus bei einem Einbruch wahrscheinlich quer durch das Erkennungsfeld bewegen würde. Häufig ist dies gewährleistet, wenn der Sensor in einer Ecke gegenüber der Tür/des Fensters installiert wird. Der haustierkompatible Sensor erkennt Haustiere daran, dass Sie kleiner sind als Menschen. Daher sollte ein Haustier im überwachten Bereich nicht auf Tische oder ähnliches klettern können. In diesem Fall würde das Gerät einen Fehlalarm auslösen.

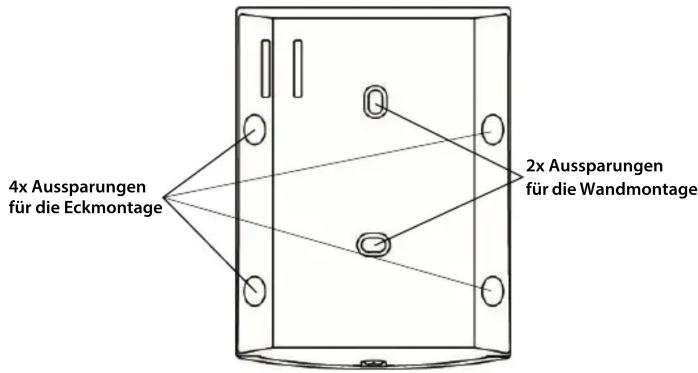

Der Funk-Bewegungsmelder hat sechs Aussparunge an der Rückseite (2 Aussparungen in der Mitte zur Wandmontage und 4 Aussparungen an den Seiten zur Eckmontage).

1. Öffnen Sie das Gehäuse, indem Sie die Schraube an der Unterseite lösen.
2. Bohren Sie die Aussparungen durch, so dass Löcher entstehen.
3. Nutzen Sie die Aussparungen als Schablone, bohren Sie die passenden Löscher in die Wand und montieren Sie den Bewegungsmelder mit den beigelegten Schrauben.
4. Schließen Sie das Gehäuse und ziehen Sie die Schraube wieder fest.

3. Status des Bewegungsmelders

Energiesparmodus

Der Bewegungsmelder hat eine eingebaute Stromsparfunktion. Nach Übermittlung einer Bewegungserkennung an die Alarmzentrale überträgt der Bewegungsmelder maximal zwei Minuten lang keine weiteren Bewegungserkennungen. Jede Bewegung wird bei aktiviertem Energiesparmodus zwar erkannt, aber es erfolgt keine

Testmodus

Drücken Sie die Lern-/Testtaste, um den 3-minütigen Testmodus zu aktivieren. Im Testmodus leuchtet die LED bei jeder Aktivierung des Bewegungsmelders auf. Nutzen Sie den Testmodus, um die Erkennungsreichweite des Bewegungsmelders bei der Montage zu bestimmen und sicherzustellen, dass alle Bewegungen innerhalb des geplanten Absicherungsbereich erkannt werden.

LED

Aus Normalbetrieb
Ein Bei ausgelöstem	Sabotagekontakt
Ein (2 Sekunden) Bei schwacher Ba	Batterie, aus-gelöstem Sabotagekontakt oder im Testmodus

5. Batteriewechsel

Der Bewegungsmelder wird mit einer CR2 3V 1/2 AA Lithiumbatterie betrieben. Der Bewegungsmelder erkennt, wenn die Batterie schwächer wird und benachrichtigt die Alarmzentrale, wenn die Spannung zu niedrig ist. Wenn die Batterie des Bewegungsmelders leer ist, gehen Sie wie folgt vor:

1. Lösen Sie die Schraube an der Unterseite und öffnen Sie das Gehäuse.
2. Nehmen Sie die leere Batterie aus dem Batteriefach.
3. Betätigen Sie mehrmals hintereinander die Lern-/Test-taste, um die Restspannung aus dem Sensor zu entladen.
4. Legen Sie die neue Batterie in das Batteriefach ein. Achten Sie auf die richtige Polarität. Die LED leuchtet nun für ca. 30 Sekunden auf und zeigt dadurch die Aufwärmphase des Bewegungsmelders an.
5. Setzen Sie das Gehäuse wieder auf den Bewegungsmelder und ziehen Sie die Schraube wieder fest.

4. Funkstreckenüberwachung/Sensitivität

Steckbrücke öffnen/schließen zur Funkstreckenüberwachung (JP2)

Steckbrücke geschlossen (Lieferzustand)

Die Steckbrücke wird auf beide Pins aufgesetzt. Die

Funkstreckenüberwachung ist deaktiviert.

Steckbrücke offen

Die Steckbrücke wird entfernt oder auf einen

Pin aufgesetzt. Ist die Steckbrücke offen, ist die

Funk-Überwachung aktiviert. Der Bewegungsmelder übermittelt die Funkstreckenüberwachungssignale in regelmäßigen Abständen an die Alarmzentrale.

Steckbrücke zur Einstellung einer hohen oder niedrigen Sensitivität (JP3)

Steckbrücke geschlossen

Die Steckbrücke wird auf beide Pins aufgesetzt. Ist die

Steckbrücke geschlossen hat der Bewegungsmelder

eine hohe Empfindlichkeit, löst also schneller aus.

Steckbrücke offen (Lieferzustand)

Die Steckbrücke wird entfernt oder auf einen Pin aufgesetzt. Ist die Steckbrücke offen ist die Empfindlichkeit des Bewegungsmelder niedriger. Das Risiko für Fehlalarme ist dadurch geringer.

6. Spezifikationen

Batterie: 1x CR2 3V 1/2 AA Lithiumbatterie

Batterielebensdauer: > 4 Jahre (weniger bei aktivierter Funkstreckenüberwachung)

Funkfrequenz: 868,35 MHz FM

Funkreichweite: > 200 m im offenen Gelände

Umgebungstemperatur: -10°C bis +40°C

Luftfeuchtigkeit: bis zu 95 %, nicht kondensierend

Maße: 87,7 x 66,4 x 47,7 mm

Enjoy it.

Support: [e-mail]
