Marke	Blaupunkt
Modell	PRM2-S1
Produkttyp	Smart Home Relais (Sicherheitsrelais)
Anwendung	Sicherheitssystem, Hausautomation
Spannungsversorgung	AC 110 V / 230 V
Betriebslast (110 V)	1100 W, 10 A
Betriebslast (230 V)	2300 W, 10 A
Funkfrequenz	2,4 GHz (ZigBee)
Umgebungstemperatur	-10 °C bis 40 °C
Relative Luftfeuchtigkeit	Bis 85 %, nicht kondensierend
Anschlüsse	AC-Netzeingang, AC-Neutraleingang, Externer Schalteranschluss
Anzeige	LED-Anzeige (Einlern-/Betriebsstatus)
Bedienung	Lern-/Schaltertaste, App, Internetportal, externer Schalter
Fernsteuerung	Über Secure4Home App und Internetportal
Hausautomation	Programmierbar für Ereignisse und Zeitpläne
Zusatzfunktionen	Integrierter Zähler für Belastung und Verbrauch
Kompatibilität	Blaupunkt Q-Serie Alarmsysteme
Installation	Wandmontage oder Hutschiene (nicht spezifiziert)
Lieferumfang	Smart Home Relais, Bedienungsanleitung
Herstellergarantie	2 Jahre (übliche Angabe)

Häufig gestellte Fragen - PRM2-S1 BLAUPUNKT

Wie schließe ich das Relais PRM2-S1 an?

Schalten Sie den Strom am Sicherungskasten aus. Verbinden Sie die entsprechenden Ein- und Ausgänge mit den Wechselstrom-Drähten und dem externen Schalter (optional). Anschließend schalten Sie den Strom wieder ein.

Was bedeutet das Blinken der LED?

Ein einmaliges Blinken nach Drücken der Lerntaste zeigt den Einlernmodus an. Zwei Mal Blinken bestätigt erfolgreiches Einlernen in die Zentrale.

Wie kann ich das Relais mit der App steuern?

Laden Sie die Secure4Home App herunter und verbinden Sie sie mit Ihrer Alarmanlage. Das Relais wird dann in der App angezeigt und kann ein- und ausgeschaltet werden.

Kann ich einen externen Schalter anschließen?

Ja, das Relais verfügt über einen Anschluss für einen externen Schalter. Dieser kann verwendet werden, um das Relais manuell von außen zu schalten.

Wie programmiere ich Automatisierungen?

Rufen Sie in der App den Bereich Automation auf. Dort können Sie Zeitpläne und Ereignisse festlegen, bei denen das Relais automatisch ein- oder ausgeschaltet werden soll.

Was ist die maximale Last für das Relais?

Bei 110 V beträgt die maximale Last 1100 W (10 A), bei 230 V sind es 2300 W (10 A). Überschreiten Sie diese Werte nicht.

Wie setze ich das Relais auf Werkseinstellungen zurück?

Halten Sie die Lerntaste für 10 Sekunden gedrückt, bis die LED schnell blinkt. Lassen Sie los – das Relais wird zurückgesetzt und kann neu eingelernt werden.

Funktioniert das Relais mit ZigBee?

Ja, das Relais kommuniziert über 2,4 GHz ZigBee mit Ihrer Zentrale und anderen kompatiblen Geräten.

Wo finde ich die Bedienungsanleitung für die App?

Die detaillierte Anleitung zur App und zum Internetportal finden Sie im Handbuch der Blaupunkt Q-Serie (App und Internetportal), das separat erhältlich ist.

Was tun, wenn das Einlernen fehlschlägt?

Stellen Sie sicher, dass die Zentrale im Einlernmodus ist. Halten Sie die Lerntaste 10 Sekunden gedrückt. Wenn die LED nicht zweimal blinkt, wiederholen Sie den Vorgang oder überprüfen Sie die Funkreichweite.

BEDIENUNGSANLEITUNG PRM2-S1 BLAUPUNKT

Bedienungsanleitung Smart Home Relais PRM2-S1

Vielen Dank, dass Sie sich für eine Sicherheitslösung von Blaupunkt entschieden haben.

Registrieren Sie Ihr Produkt unter:

http://www.blaupunkt.com/de/servicesupport/sicherheitssysteme/produktregistrierung/

Enjoy it.

Support: [e-mail]

1. Inhaltsverzeichnis

1. Geräteübersicht 2. Allgemeines und Bedienung

2. Installation des Relais

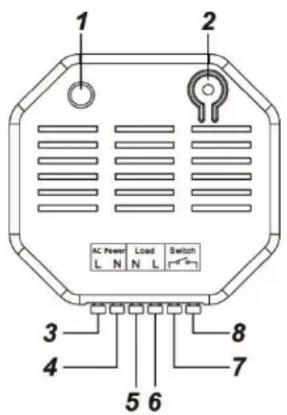

1. Geräteübersicht

1. LED-Anzeige
2. Lern-/Schaltertaste
3. AC-Netzeingang
4. AC-Neutral Eingang
5. AC-Neutral Eingang
6. AC-Netzeingang
7. Externer Schalter-Anschluss
8. Externer Schalter-Anschluss

Spezifikationen
Umweltbedingungen -10°C	bis 40°C, Relative Lufteuchtigkeit bis 85% nicht-kondensierend.
Funkfrequenz 2.4GHz (ZigBee)
Betriebslast 110V: 1100W 10A	230V: 2300W 10A

Das Smart Home Relais kontrolliert die Leistung, die an die Anschlüsse abgegeben wird. Somit schaltet es alle angeschlossenen Geräte ein oder aus. Sie können das Smart Home Relais auch manuell ein- oder ausschalten, indem Sie die Lern-/Schaltertaste drücken. Ein externer Schalter kann angeschlossen werden, um den Strom von außen manuell ein- oder auszuschalten. Das Smart Home Relais hat einen integrierten Zähler für Belastung und Verbrauch.

Fernsteuerung

Das Relais kann über die App ferngesteuert und über das Internetportal programmiert werden. Weitere Einzelheiten im Kapitel „Secure4Home App“ in der Bedienungsanleitung der Q-Serie (App und Internetportal). Dort finden Sie auch Anweisungen zur Gruppierung mehrerer Relais in die Gruppen 1\~4 zur Fernsteuerung über die Secure4Home App.

Hausautomation

Das Relais kann so programmiert werden, dass es bei bestimmten Ereignissen oder zu bestimmten Tageszeiten durch die Alarmzentrale automatisch ein- oder ausgeschaltet wird (Automation/Szenarien). Weitere Einzelheiten finden Sie unter Automation in der Bedienungsanleitung der Q-Serie (App und Internetportal).

1. Installation des Relais2. Allgemeines und Bedien

2. Schalten Sie den Strom am Sicherungskasten aus. Verbinden Sie die entsprechenden Ein- und Ausgängen mit den Wechselstrom-Drähten und dem externen Schalter.

3. Versetzen Sie die Zentrale in den Einlernmodus (Einstellungen/Geräte/+ - siehe Bedienungsanleitung Ihres Alarmsystems).
4. Schalten Sie den Wechselstrom ein, drücken Sie die Lern-taste für 10 Sek., bis die LED einmal blinkt. Warten Sie einige Sekunden.
5. LED blinkt zwei Mal: das Einlernen war erfolgreich. Um den Vorgang abzuschließen, gehen Sie vor, wie in der Bedienungsanleitung zu Ihrem Alarmsystem beschrieben.
