G5 - Lautsprecher GENELEC - Kostenlose Bedienungsanleitung

Produkttyp	Aktivlautsprecher (G Five)
Marke	Genelec
Modell	G Five
Untere Grenzfrequenz (-3 dB)	≤ 35 Hz
Obere Grenzfrequenz (-3 dB)	≥ 21 kHz
Freifeld-Frequenzgang (±2,0 dB)	38 Hz - 20 kHz
Maximaler Kurzzeit-Sinusausgang (1 m, Halbraum)	≥ 110 dB SPL
Maximaler Langzeit-RMS-Ausgang (1 m, IEC 60268-1)	≥ 101 dB SPL
Eigengeräuschpegel (1 m, A-bewertet)	≤ 10 dB
Klirrfaktor (50-100 Hz / >100 Hz, 90 dB SPL)	< 2% / < 0,5%
Tieftöner	205 mm (8 Zoll)
Hochtöner	25 mm (1 Zoll) Metallkalotte
Gewicht	14,4 kg (31,7 lbs)
Abmessungen (H x B x T, ohne Ständer)	433 x 286 x 278 mm (17 1/16 x 11 1/4 x 10 15/16 in)
Abmessungen (H x B x T, mit Iso-Pod)	452 x 286 x 278 mm (17 13/16 x 11 1/4 x 10 15/16 in)
Eingangsanschlüsse	XLR-Buchse (symmetrisch), RCA-Buchse (unsymmetrisch)
Eingangsimpedanz	10 kOhm
Übergangsfrequenz	1,8 kHz
Verstärkerleistung (Bass / Höhen, Kurzzeit)	150 W / 120 W
Verstärker-THD bei Nennausgang	≤ 0,05%
Signal-Rausch-Abstand (bezogen auf Vollausgang)	≥ 100 dB
Netzspannung	100, 120, 220 oder 230 V (fest pro Region)
Leistungsaufnahme (Standby / Leerlauf / Vollausgang)	<0,5 W / 10 W / 170 W
Autostart-Funktion	Signalerkennung; Einschalten bei Wiedergabe, Standby nach 1 Stunde
Klangregelung	Höhen (+2 bis -4 dB), Bass (0 bis -6 dB), Tiefbass (0 bis -6 dB), Tischaufstellung (-4 dB)
Montagemöglichkeiten	Iso-Pod-Ständer, Mikrofonstativ (3/8" UNC), Omnimount/K&M-Halterungen
Sicherheit	Warnung: Gehörschäden >85 dB; nicht öffnen; geerdetes Netzkabel verwenden
Wartung	Keine vom Benutzer zu wartenden Teile; nur professioneller Service
Garantie	2 Jahre auf Material- oder Verarbeitungsfehler

Häufig gestellte Fragen - G5 GENELEC

Was ist die Autostart-Funktion und wie funktioniert sie?

Die Autostart-Funktion schaltet den Lautsprecher automatisch ein, wenn er ein Audiosignal erkennt. Nach einer Stunde ohne Signal wechselt der Lautsprecher in den Standby-Modus (Verbrauch <0,5W). Er wacht schnell auf, wenn die Wiedergabe fortgesetzt wird.

Wie schließe ich Audioquellen an den Genelec G Five an?

Verwenden Sie entweder den symmetrischen XLR- oder den unsymmetrischen RCA-Eingang. Schließen Sie nur Line-Pegel-Signale an (z. B. von einer Vorstufe oder Soundkarte). Schließen Sie niemals Endstufenausgänge an. Beide Eingänge können gleichzeitig genutzt werden, aber es sollte jeweils nur eine Quelle aktiv sein.

Was sind die empfohlenen Klangregelungseinstellungen für verschiedene Aufstellungsorte?

Für die Tischaufstellung stellen Sie den Tabletop-Schalter auf '1' (-4 dB @ 160 Hz). Für freistehende Aufstellung in einem gedämpften Raum stellen Sie Bass auf -2 dB. In einem halligen Raum verwenden Sie -4 dB. Für die Aufstellung in einer Ecke stellen Sie Bass auf -4 dB und Tiefbass auf -4 dB. Beginnen Sie immer mit allen Reglern auf '0' und passen Sie nach Geschmack an.

Kann ich den G Five an einer Wand oder Decke montieren?

Ja, die Rückseite verfügt über Gewindeeinsätze, die mit Omnimount- und König & Meyer-Halterungen kompatibel sind. Außerdem gibt es ein 3/8" UNC-Gewinde an der Basis für Mikrofonstative. Stellen Sie sicher, dass mindestens 5 cm (2 Zoll) Abstand um den Lautsprecher für die Belüftung vorhanden sind.

Was ist der Iso-Pod und wie wird er verwendet?

Der Iso-Pod ist ein vibrationsisolierender Tischständer, der auch das Neigen des Lautsprechers für eine optimale Ausrichtung ermöglicht. Er wird an drei Befestigungspunkten auf der Rückseite des Gehäuses angebracht und ermöglicht eine vertikale und horizontale Positionierung.

Welche Stromversorgungsanforderungen und -verbrauch hat der G Five?

Die Netzspannung ist pro Region festgelegt (100, 120, 220 oder 230 V) mit ±10% Toleranz. Leistungsaufnahme: Standby <0,5 W, Leerlauf 10 W, Vollausgang 170 W.

Wie sollte ich die Lautsprecher für die beste Klangqualität platzieren?

Positionieren Sie die Lautsprecher symmetrisch und auf den Hörbereich ausgerichtet. Platzieren Sie die Hörposition entlang der Mittelachse des Raums, mit gleichem Abstand zu den Seitenwänden. Halten Sie die Lautsprecher von reflektierenden Oberflächen wie Schreibtischen oder Schränken fern. Vertikale Aufstellung wird bevorzugt, um akustische Auslöschungen zu minimieren.

Kann ich den Lautsprecher selbst reinigen?

Öffnen Sie den Lautsprecher nicht. Verwenden Sie zur äußeren Reinigung ein weiches, trockenes Tuch. Achten Sie darauf, dass keine Flüssigkeiten in das Gehäuse gelangen. Innenteile erfordern qualifiziertes Servicepersonal.

Welche Sicherheitswarnungen sollte ich beachten?

Dieser Lautsprecher kann Schalldruckpegel über 85 dB erzeugen, die zu dauerhaftem Hörverlust führen können. Setzen Sie ihn keinem Wasser oder Feuchtigkeit aus. Verwenden Sie ein geerdetes Netzkabel. Der Verstärker ist nicht vollständig getrennt, es sei denn, das Netzkabel wird abgezogen. Öffnen Sie das Gerät nicht - Stromschlaggefahr.

Wie lange ist die Garantiezeit und was ist abgedeckt?

Der Genelec G Five wird mit einer 2-Jahres-Garantie auf Material- oder Verarbeitungsfehler geliefert. Wenden Sie sich für die vollständigen Bedingungen an Ihren Lieferanten.

BEDIENUNGSANLEITUNG G5 GENELEC

Autostart-funktionen

Genelec G Three, G Four und G Five sind kompakte Aktiv-Zweiweg-Lautsprecher mit großem Übertragungsbereich, hohen Pegelreserven und geringer Klangfärbung.

Lautsprecheraufstellung

Jeder Lautsprecher wird mit der eingebauten Verstärkereinheit, mit Netzkabel und mit der Betriebsanleitung geliefert. Stellen Sie den Lautsprecher nach dem Auspacken an die gewünschte Position und richten Sie diese auf das Zentrum der Hörzone aus. Wählen Sie möglichst einen Hörort auf der Längs-Mittelachse des Raumes und positionieren Sie die Lautsprecher mit identischen Seitenwand-Abständen.

Anschlüsse

Vergewissern Sie sich vor dem Anschließen, dass Lautsprecher und Signalquelle ausgeschaltet sind. Die Netzschalter von G Three und G Four sind auf dem rückwärtigen Anschlussfeld angeordnet. Der Audioeingang ist mit einer symmetrischen XLR-Buchse (10 kOhm) und einer unsymmetrischen RCA-Buchse ausgestattet. Nur Line-Pegel-Signale von Vorverstärkern Computersoundkarten oder ähnlichen Quellen dürfen angeschlossen werden - keinesfalls aber hochpegelige Signale von Lautsprecherausgängen. Sind alle Verbindungen hergestellt, kann der Lautsprecher eingeschaltet werden.

Autostart-Funktion

Genelec G Three, G Four und G Five sind mit Netzschaltern auf der Gehäuserückseite ausgestattet. Die Stellung „OFF“ ist empfehlenswert, wenn die Lautsprecher mehrere Tage nicht benötigt werden oder irgendwelche Kabelverbinder eingesteckt oder getrennt werden. Die signalerkennende Autostartfunktion der Lautsprecher aktiviert diese, sobald die Wiedergabe beginnt. Etwa eine Stunde nach dem Ende des letzten Wiedergabesignals schaltet sich der Lautsprecher in den Standby-Zustand mit einer Leistungsaufnahme von weniger als 0,5 Watt. Sobald neuerlich Eingangssignal eintrifft, erfolgt automatisch ein schneller Start.

Einstellung der Eingangsempfindlichkeit

Die Eingangsempfindlichkeit kann zwischen „normal“ (Werkseinstellung) und „+10 dB“ umgeschaltet werden. Wird der Schalter „LEVEL +10 dB“ in die Position „1“ gebracht, erhöht sich die Eingangsempfindlichkeit um 10 dB, was bei Signalquellen mit niedriger Ausgangsspannung sinnvoll sein kann.

Ausschalten der Betriebsanzeige-LED

Die Betriebsanzeige-LED kann mit dem „LED OFF“-Schalter auf dem rückwärtigen Anschlussfeld ausgeschaltet werden (Schalterstellung „1“).

Einstellung der Klangwahlschalter

Der Frequenzgang von GENELEC G Three, G Four und G Five kann mit schaltbaren Filtern an die akustische Umgebung angepasst werden. Die Schalter „Tabletop“, „Treble“, „Bass“ und „Low Bass“ befinden sich auf dem rückwärti-

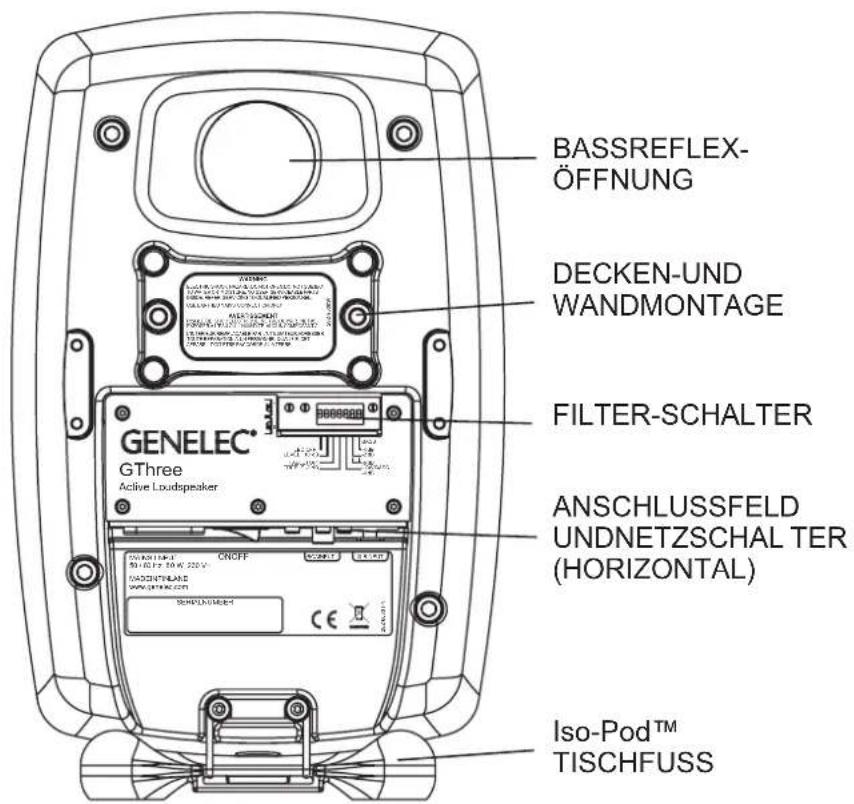

Abbildung 1. Einstellmöglichkeiten und Anschlüsse auf der Rückseite des G Three.

Lautsprecherposition	Treble Bass Low	Bass Tabletop
Reflexionsfreier Raum	OFF OFF OFF OFF
Freistehend in gedämpftem Raum	OFF -2 dB OFF OFF
Freistehend in halligem Raum	OFF -4 dB OFF OFF
Auf einem Tisch oder einer ähnlichen Fläche	OFF -2 dB OFF ON (-4 dB @			160/200 Hz)
In einer Ecke	OFF -4 dB -4 dB	OFF

Tabelle 1: Vorgeschlagene Filtereinstellungen für unterschiedliche akustische Verhältnisse

gen Anschlussfeld. Die Tabelle 1 zeigt typische Einstellungen. Die Auswirkung der Filter auf den Frequenzgang wird in Zeichnung 3, 5 und 7 dargestellt.

Tabletop

Dieser Schalter soll sich in Position „1“ befinden, wenn die Lautsprecher so auf einem Tisch oder einer ähnlichen Fläche stehen, dass sich eine reflektierende Fläche zwischen Lautsprecher und Hörplatz befindet. Diese Aufstellung verursacht typischerweise eine Anhebung im Bassbereich, die sich mit „Tabletop“ kompensieren lässt.

Treble

Die „Treble“-Einstellung beeinflußt den Hochtonfrequenzgang des Lautsprechers. Bei dem G Three kann ist mit der Korrektureinstellung „-2 dB“ eine zu brillante Wiedergabe kompensiert werden.

Bass

Die „Bass“-Schalter senken den Bassbereich unter 1 kHz in drei Stufen ab. Ihr Einsatz ist sinnvoll, wenn die Lautsprecher wandnah stehen oder wenn sich aus anderen Gründen eine Bassüberhöhung oder ein Dröhnen ergibt. Die Absenkung ist in den Stufen -2 dB, -4 dB, und -6 dB möglich. Die Stufe -6 dB wird erreicht, indem beide „Bass“-Schalter auf „1“ gestellt werden.

Die Werkseinstellung aller Klangwahlschalter ist „0“ und ergibt einen ebenen Frequenzgang in reflexionsarmen Räumen. Diese Nullstellung ist ein guter Ausgangspunkt für die Raumanpassung. Mittels Messung oder Hören können die Schalterkombinationen probiert und diejenige für die beste tonale Balance ermittelt werden.

Aufstellungsvorschläge

Korrekte Monitorausrichtung

Die Lautsprecher soll auf die Hörposition ausgerichtet werden. Empfehlenswert ist die vertikale Aufstellung, weil das die Gefahr von Auslöschungseffekten in der Nähe der Übergangsfrequenz zwischen Bass- und Hochtonlautsprecher vermindert.

Symmetrie

Die Lautsprecher sollen symmetrisch und mit gleicher Distanz zum Hörort positioniert werden. Nach Möglichkeit soll der Hörort auf einer gedachten Linie in der Mitte zwischen linker und rechter Raumbegrenzungswand liegen - nicht aber genau in der Mitte zwischen Front- und Rückwand. Die Lautsprecher sollen gleich weit von dieser Linie und gleich weit vom Hörplatz entfernt stehen.

Minimierung von Reflexionen

Akustische Reflexionen durch in der Nähe der Lautsprecher befindliche Gegenstände wie Möbel oder PC-Monitore können unerwünschte klangliche Färbungen verursachen. Dies kann weitgehend vermieden werden, wenn die Monitore abseits von harten Flächen aufgestellt werden.

Minimale Abstände

Die ausreichende Kühlung des Verstärkers und das Funktionieren der Bassreflex-Öffnung muss sichergestellt sein, wenn der Monitor in einem begrenzten Raum wie beispielweise einem Möbelstück oder in eine Wandnische eingebaut wird. Das den Monitor ungebende Volumen muss unbedingt in Richtung des Hörraums offen sein. Der seitliche und obere Abstand sowie der nach hinten muss mindestens 5 cm betragen. Das an die Rückseite angrenzende Luftvolumen muss entweder groß genug oder so gut belüftet sein, dass die dortige Umgebungstemperatur nicht über 35°C steigt.

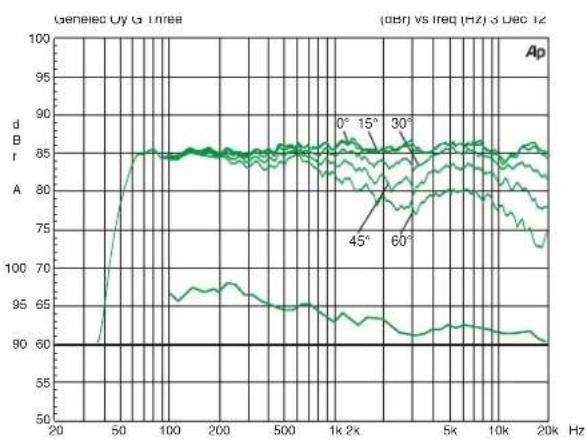

Abbildung 2. Die obere Kurvenschar zeigt die horizontale Abstrahlcharakteristik des G Three gemessen in einem Meter Abstand. Die untere Kurve zeigt das Bündelungsmaß.

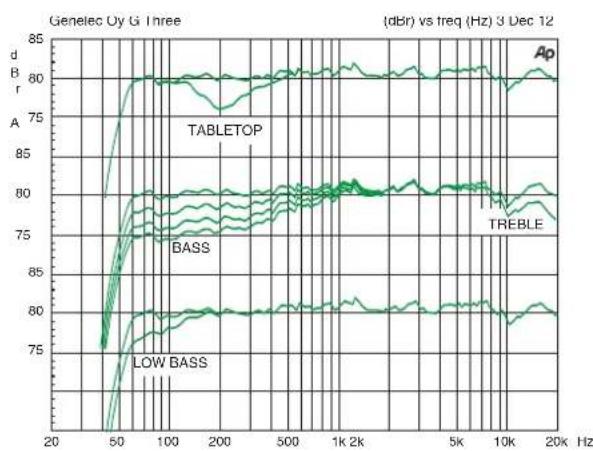

Abbildung 3. Das Diagramm zeigt die Auswirkung der Filter "Tabletop", "Bass", "Low Bass" und "Treble" auf den Frequenzgang des G Three.

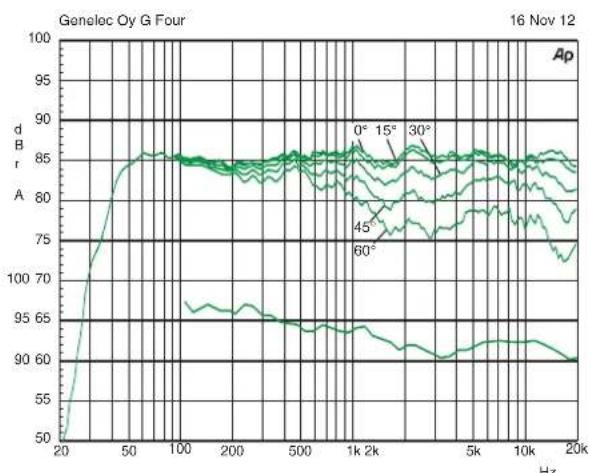

Abbildung 4. Die obere Kurvenschar zeigt die horizontale Abstrahlcharakteristik des G Four gemessen in einem Meter Abstand. Die untere Kurve zeigt das Bündelungsmaß.

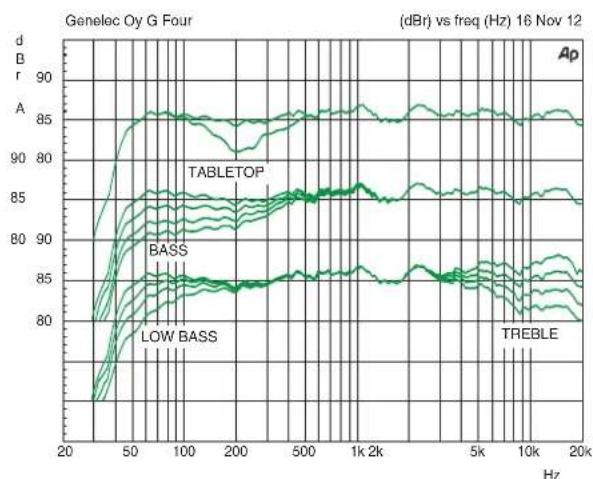

Abbildung 5. Das Diagramm zeigt die Auswirkung der Filter "Tabletop", "Bass", "Low Bass" und "Treble" auf den Frequenzgang des G Four.

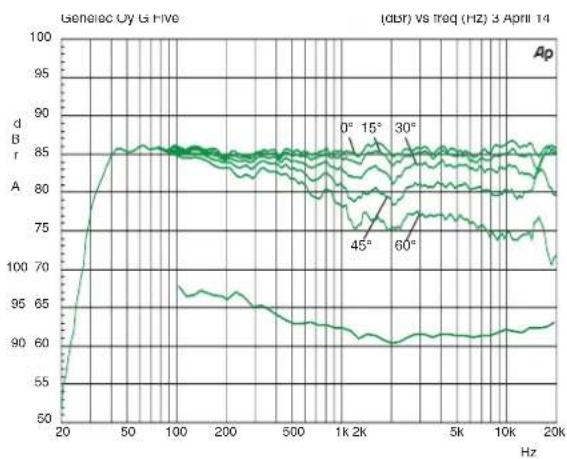

Abbildung 6. Die obere Kurvenschar zeigt die horizontale Abstrahlcharakteristik des G Five gemessen in einem Meter Abstand. Die untere Kurve zeigt das Bündelungsmaß.

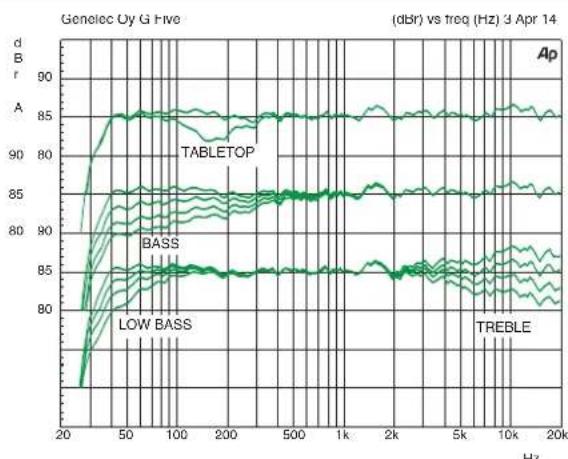

Abbildung 7. Das Diagramm zeigt die Auswirkung der Filter "Tabletop", "Bass", "Low Bass" und "Treble" auf den Frequenzgang des G Five.

Befestigungsmöglichkeiten

G Three, G Four und G Five bieten viele Befestigungsmöglichkeiten: Der Iso-Pod™ (Isolation Positioner/Decoupler™) ermöglicht neben der Schwingungsentkopplung die Neigung des Lautsprechers zur korrekten Ausrichtung. Drei Befestigungsmöglichkeiten für den Iso-Pod™ ermöglichen neben der vertikalen auch eine auch symmetrische horizontale Lautsprecheraufstellung. Auf der Unterseite der Lautsprecher befindet sich ein 3/8 in-Gewinde (M10 bei G Four und G Five), das zu Standard-Mikrofonstativen passt. Die Gewindebohrungen auf der Rückseite eignen sich für Wand- und Deckenhalter.

Instandhaltung

Im Inneren der Lautsprecher befinden sich keine Bauteile, die vom Anwender gewartet werden können. Eine Instandsetzung darf nur von qualifiziertem Fachpersonal ausgeführt werden.

Sicherheitsvorschriften

Obwohl G Three, G Four und G Five in Übereinstimmung mit internationalen Sicherheits-Standards konstruiert sind, müssen für einen sicheren Betrieb die folgenden Warnhinweise beachtet werden:

• Instandsetzungen und Einstellungen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden. Das Gehäuse darf nicht geöffnet werden.
• Der Lautsprecher darf nicht an einem Stromnetz oder Stromkabel ohne Schutzleiter betrieben werden, weil sonst die elektrische Sicherheit beeinträchtigt sein kann.
• Der Lautsprecher darf weder Wasser noch Feuchtigkeit ausgesetzt werden. Mit Flüssigkeit gefüllte Behältnisse wie Vasen sollen nicht nahe den Lautsprechern aufgestellt werden.
• Dieser Lautsprecher kann Pegel über 85 dB erzeugen, die bleibende Hörschäden verursachen können.
  • Die ungehinderte Luftbewegung an der Gehäuserückseite ist für die Kühlung notwendig. Deshalb darf die Luftbewegung in der Umgebung des Gehäuses nicht eingeschränkt werden.
• Beachten Sie, dass die Verstärkerelektronik erst dann vollständig von der Stromversorgung getrennt ist, wenn das Stromversorgungskabel aus der Steckdose gezogen wurde.

Garantie

Für dieses Produkt wird eine zweijährige Garantie auf Material- und Produktionsfehler gewährt. Wenden Sie sich an Ihren Lieferanten bezüglich der Liefer- und Garantiebedingungen.
