BEDIENUNGSANLEITUNG WUC-D06H WiseClean

gilt für / written for

WUC- D03H/ D06H/ D10H/ D22H

witeg Labortechnik GmbH

2.1 Symbolerklärungen ....1
2.2 Anweisungen....1

3 Produktbeschreibung.... 3

3.1 Hauptmerkmale ....3
3.2 Bedienelemente....4

4 Verpackungsinhalt.... 4
5 Aufstellen des Gerätes und Inbetriebnahme .... 4
6 Funktionsbeschreibung .... 5

6.1 Menüstruktur ....5
6.2 Hauptmenü....5
6.3 Menü für Zeiteinstellung ....6
6.4 Menü für Temperatureinstellungen....6
6.5 Ultraschall Einstellungen....6

7 Wartung und Reinigung .... 7
8 Technische Daten .... 7
9 Garantieurkunde 8

1 Vorwort

Vielen Dank für den Kauf unseres WUC-D Ultraschallreiniger.

Mit einem Gerät der Marke Wisd 2 haben Sie eine sehr gute Wahl getroffen.

Lesen Sie sich bitte diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Neben den Sicherheitshinweisen und der Funktionsbeschreibung finden Sie hier auch die wichtigsten technischen Parameter.

Nur der sachgerechte Umgang mit dem Gerät garantiert ein Höchstmaß an Sicherheit und eine hohe Lebensdauer des Gerätes. Halten Sie sich deshalb unbedingt an die vorgegebenen Sicherheitsanweisungen im Abschnitt 2.

Geben Sie dieses Gerät nur mit der dazugehörigen Bedienungsanleitung an Dritte weiter.

Änderungen am Gehäuse oder Spezifikationen zur Verbesserung von Qualität und Leistung des Produktes, können ohne Ankündigung von witeg vorgenommen werden.

2 Sicherheitsanweisungen

2.1 Symbolerklärungen

WARNUNG

Hinweise zur Vermeidung von Verletzungen oder todbringenden Situationen.

VORSICHT

Allgemeine Anweisungen zum sachgerechten und sicheren Gebrauch.

ACHTUNG

Informationen bezüglich der Funktion und der Betriebsparameter.

Betriebsort

Hinweise bezüglich des Aufstellungsortes.

WARNUNG vor Explosionen

Sicherheitsanweisungen zur Vermeidung von Explosionen.

VORSICHT bei hohen Temperaturen

Anwenderhinweise zur Vermeidung von Verletzungen durch hohe Temperaturen.

2.2 Anweisungen

Die sichere und fehlerfreie Nutzung des Gerätes setzt voraus, dass Sie sich die folgenden Anweisungen sorgfältig durchlesen und beim Umgang mit dem Gerät unbedingt befolgen.

Schließen Sie das Gerät nur an die geeignete Spannungsversorgung an. Beachten Sie dabei bitte die Angaben auf dem Typenschild.
Stellen Sie sicher, dass die Anschlussleitung unbeschädigt und korrekt angeschlossen ist.
Mehrfachsteckdosen sind zum Verlängern des Anschlusskabels nicht zulässig.

Betreiben Sie dieses Gerät nur an Stromquellen, die mit einem Fehlerstrom-Schutzschalter (FI) ausgestattet sind.
Achten Sie auf einen ausreichend großen Leiterquerschnitt wenn Sie Verlängerungskabel anschließen.
Falls unübliche Geräusche und Gerüche oder Rauch auftreten, ziehen Sie unverzüglich den Netzstecker heraus und kontaktieren Sie den Hersteller oder einen Vertriebspartner.
Trennen Sie das Gerät vor Wartungs- oder Reparaturarbeiten vom Netz.
Beim Einsatz von radioaktiven oder kontaminierten Material, trägt der Kunde allein die Verantwortung.
➢ Schalten Sie das Gerät ab, wenn Sie es bestücken.
Vermeiden Sie Verletzungen - halten Sie während des Betriebs niemals die Hände oder andere Körperteile in das Gerät.
- Dieses Gerät ist nicht zum Reinigen von Lebewesen geeignet.

Der Einsatz des Gerätes in explosionsgefährdeten Räumen ist unzulässig.

Stellen Sie sicher, dass das Gerät nicht verrutschen kann.
Um Hitzestaus oder Brände zu vermeiden, müssen Sie sicher stellen, dass das Gerät genügend Freiraum für eine ausreichende Luftzirkulation hat.
➢ Vermeiden Sie direkte Sonneneinstrahlung.
Das Gerät darf nicht in der Nähe brennbarer und leicht entzündlicher Materialen betrieben werden.
Die Aufstellung im Freien ist nicht zulässig.
Das Gerät sollte nur an einem ausreichend beleuchteten Platz betrieben werden, damit keine Zwischenfälle durch Bedienungsfehler auftreten.
Die Aufstellung in feuchten oder staubigen Räumen kann Kurzschlüsse, Überhitzungen und Brände verursachen.

Alle Schaltkreise und elektronischen Komponenten dieses Produktes sind witeg eigene Technologien. Deshalb dürfen Reparaturen und Veränderungen am Gerät nur durch von witeg autorisiertem Personal durchgeführt werden. Eine Zuwiderhandlung hat den Ausschluss der Gewährleistung zu Folge und kann zu ernsthaften Sach- und Personenschäden führen.

Bedienen Sie das Gerät erst, nachdem Sie sich mit allen Sicherheitsanweisungen vertraut gemacht haben.
Dieses Gerät sollte nur von geschulten Personen bedient werden, die mit den Sicherheitsmaßnahmen für das Arbeiten in einem Labor vertraut sind.
Achten Sie darauf, dass keine Flüssigkeiten in den Regler oder das Gehäuse gelangen.
Damit eine lange Lebensdauer erreicht wird, müssen Sie das Gerät sauber halten.
➢ Schalten Sie das Gerät ab, bevor Sie es vom Netz trennen.
Sollten leicht brennbare, elektrisch leitende oder sonstige Gegenstände oder Flüssigkeiten in das Gerät gelangt sein, müssen Sie das Gerät sofort vom Netz trennen und den Hersteller oder Vertriebspartner kontaktieren.
➢ Tragen Sie während der Nutzung des Gerätes immer die entsprechende Arbeitsschutzbekleidung.
Trennen Sie das Gerät vom Netz, wenn es längere Zeit nicht benutzt werden soll.
Bedecken Sie niemals die Belüftungsschlitze am Gehäuse, dies könnte zur Zerstörung des Gerätes und zu Bränden führen.

Das Gerät nimmt an manchen Stellen die Temperatur des Betriebsmittels an, berühren Sie es deshalb nur mit Schutzhandschuhen.
Beachten Sie, dass beim Anheben des Deckels heißes Kondensat herunter tropfen und Dampf austreten kann.
Legen Sie keine hitzeempfindlichen Gegenstände auf das Gerät.
Wamen Sie anwesende Personen vor gefährlichen Temperaturen, wenn Sie das Gerät unbeaufsichtigt lassen.
Entleeren Sie das Gerät nur, wenn das Betriebsmittel eine ungefährliche Temperatur erreicht hat.

3 Produktbeschreibung

3.1 Hauptmerkmale

Digitale Zeitschaltuhr und Temperatureinstellung
40 kHz Ultraschall
▶ Temperatur bis 80 °C
▶ Ultraschallbad aus Edelstahl
Auslassventil ab 10 L Fassungsvermögen
Edelstahldeckel inklusive

3.2 Bedienelemente

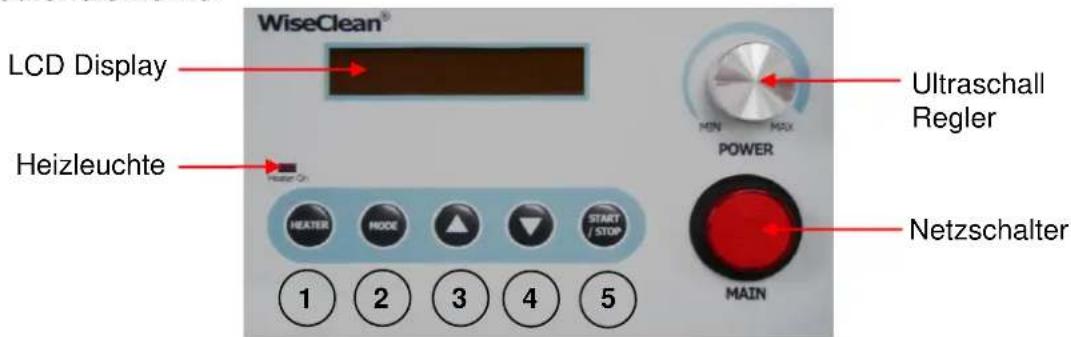

WiseClean® LCD Display Heizleuchte 1 2 3 4 5 HEATER MODE ▲ START / STOP POWER MIN MAX Ultraschall Regler NETZschalter MAIN

1 - HEIZUNG Taste
2 - MODE Taste
3 – Pfeil hoch Taste
4 – Pfeil runter Taste
5 - START/STOP Taste

Heizleuchte

Leuchtet wenn das Gerät heizt.
Ultraschall Regler (gilt nicht für D03H)
Zum Einstellen der Ultraschallleistung.
Netzschalter
Zum Ein- und Ausschalten des Geräts
HEATER Taste
Zum Ein- und Ausschalten der Heizung.
MODE Taste
Zum Wechsel der Menüs.
Pfeil hoch Taste / Pfeil runter Taste
Zum Verändern der Timer- und Temperaturwerte.
START/STOP Taste
Zum Ein- und Ausschalten des Ultraschalls.

4 Verpackungsinhalt

Menge\Artikel	D03H	D06H	D10H	D22H
1	Ultraschallreiniger
1	Edelstahldeckel
1	Netzkabel
1	Bedienungsanleitung

5 Aufstellen des Gerätes und Inbetriebnahme

1. Entfernen Sie vorsichtig die Verpackungen und eventuelle Verschmutzungen.
2. Überprüfen Sie das Gerät auf eventuelle Transportschäden. Sollten unverhofft

Transportschäden vorhanden sein, informieren Sie bitte umgehend den Spediteur und Ihren Vertragspartner.

1. Lassen Sie das Gerät bis zur Akklimatisierung für einige Zeit am Einsatzort stehen, bevor Sie es ans Netz anschließen.

2. Sichern Sie das Gerät gegen Verrutschen.

3. Schließen Sie das Gerät an das Netz an.

4. Schließen Sie das Ablassventil.

5. Füllen Sie ausreichend Reinigungsflüssigkeit in die Edelstahlwanne. Die Wanne muss mindestens zur Hälfte gefüllt sein. Die maximale Füllhöhe ist 3 cm unter dem Wannenrand.

6. Stellen Sie die gewünschten Betriebsparameter ein und starten Sie den Betrieb (siehe Funktionsbeschreibung).

6 Funktionsbeschreibung

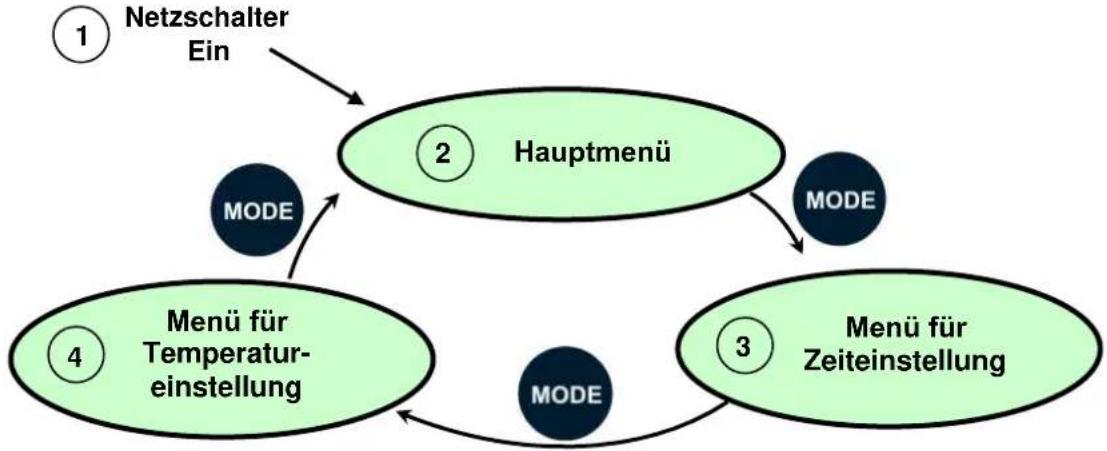

6.1 Menüstruktur

6.2 Hauptmenü

Nach dem Einschalten des Gerätes mit dem Netzschalter wird im Display das Hauptmenü und die zuletzt eingestellten Parameter angezeigt.

z.B.:

WAIT	10 m	13° Off
Status	Status	Ist-	Heizung aus
Ultraschallbad	Timer	Temperatur

Oder z.B.:

WAIT	30 s	13° / 36°
Status	Status	Ist-	Heizung ein
Ultraschallbad	Timer	Temperatur	Solltemperatur 36 °C

Mit der HEATER Taste können sie im Hauptmenü die Heizung ein und ausschalten.

Mit der START/STOP Taste /Stop können Sie den Ultraschall ein und ausschalten.

6.3 Menü für Zeiteinstellung

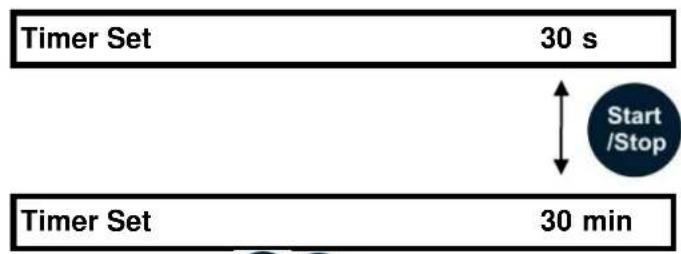

Drücken Sie im Hauptmenü (siehe 6.1) auf die MODE Taste. Im Display wird dann das Menü für die Timer-Einstellung angezeigt:

Minuten-/Sekundenanzeige wechseln

Mit den Pfeiltasten können Sie die Zeit einstellen.

Nach dem Einschalten den Ultraschalls (Hauptmenü) beginnt die eingestellte Zeit abzulaufen, danach wird der Ultraschall abgeschaltet. Die Heizung wird nicht mit dem Timer abgeschaltet.

6.4 Menü für Temperatureinstellungen

Drücken Sie im Menü für die Zeiteinstellung (siehe 6.2) auf die MODE Taste. Im Display wird dann das Menü für die Temperatureinstellung angezeigt:

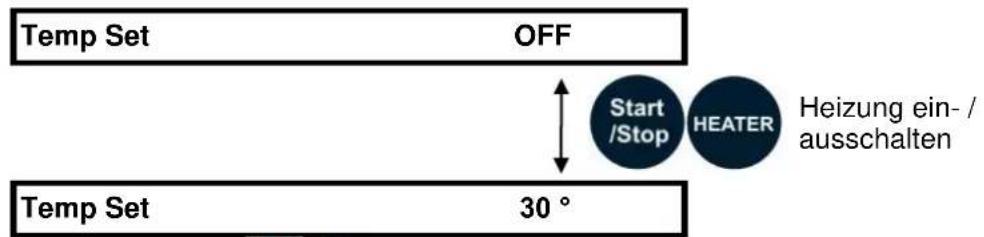

Temp Set OFF Start /Stop HEATER Heizung ein-/ ausschalten Temp Set 30°

Mit den Pfeiltasten können Sie die Temperatur einstellen, dazu muss die Heizung eingeschaltet sein.

Mit der MODE Taste wechseln Sie wieder zurück in das Hauptmenü.

6.5 Ultraschall Einstellungen (gilt nicht für D03H)

Die Leistung des Ultraschalls können Sie mit Ultraschall Regler von 20 - 100 % einstellen. Zum Ein- und Ausschalten die START/STOP taste Drücken.

WAIT 10 m OFF Start /Stop R 20% 9 min 30° / 36° Leistungsanzeige Status Ist- Ultraschall Timer Temperatur Sollwert

Ultraschall ein- / ausschalten

7 Wartung und Reinigung

➢ Lesen Sie sich vor Beginn der Wartungs- und Reparaturarbeiten unbedingt die Sicherheitsanweisungen sorgfältig durch.
Ziehen Sie den Netzstecker aus der Dose, bevor Sie mit der Reinigung des Gerätes beginnen.
Die Reinigung des Gerätes sollte nur mit neutralen Reinigungsmitteln und weichen Tüchern erfolgen.
Organische Lösungen, starke Chemikalien und grobe Tücher können das Gerät beschädigen.
Wenn Sie das Gerät längere Zeit nicht benutzen wollen, ziehen Sie bitte den Netzstecker heraus und lagern das Gerät trocken in der Verpackung.
- Verwenden Sie nur originale Ersatz- und Zubehörteile.
Außer der Reinigung sind keine Wartungsarbeiten an diesem Gerät erforderlich.

8 Technische Daten

	WUC-D03H	WUC-D06H	WUC-D10H	WUC-D22H
Fassungsvermögen	3,3 l	6 l	10 l	22 l
Temperatur	30-80 °C	30-80 °C	30-80 °C	30-80 °C
Abmessung Gehäuse	266x163x252	366x178x303	366x266x308	570x327x312
Abmessung Wanne	240x140x100	290x150x150	290x240x150	500x300x150
Ablassventil	nein	nein	ja	ja
HF-Leistung (output)	100 W	253 W	407 W	528 W
Heizleistung	172 W	172 W	258 W	344 W
Nennleistung	290 W	425 W	665 W	872 W
HF-Frequenz	40 kHz
Gewicht	3,4 kg	5,9 kg	8,1 kg	12,3 kg

9 Garantieurkunde

Garantieurkunde

für Wisd 23 Laborgeräte

Die Qualität und alle Funktionen wurden vom Hersteller vor dem Versand geprüft.

Wir gewähren Ihnen deshalb vom Zeitpunkt des Kaufdatums

zwei Jahre Garantie.

Beschädigungen durch Naturkatastrophen oder unsachgemäße Nutzung durch den Kunden sind von dieser Garantie ausgeschlossen.

Bitte vervollständigen Sie anhand Ihrer Rechnung und dem Typenschild folgende Tabelle:

Artikel	WUC-D Ultraschallreiniger
Typ
Seriennummer
Datum

witeg Labortechnik GmbH

Am Bildacker 16

D-97877 Wertheim

TEL: [phone]

FAX: [phone]

Email: [e-mail]

www.witeg.de

Switeg GERMANY
