BEDIENUNGSANLEITUNG ZWF 1625 ZANUSSI

DE Benutzerinformation 20

Washing Machine

Waschmaschine

USER MANUAL

Contents

Safety information	2
Safety instructions	3
Product description	4
Control panel	5
Programmes	7
Consumption values	10
Before first use	10

Sicherheitsinformationen	20
Sicherheitshinweise	21
Gerätebeschreibung	23
Bedienfeld	24
Programme	26
Verbrauchswerte	29
Vor der ersten Inbetriebnahme	29

Täglicher Gebrauch	29
Tipps und Hinweise	32
Reinigung und Pflege	33
Fehlersuche	35
Technische Daten	37
Umwelttipps	38
Garantie, Garanzia, Guarantee	38

Änderungen vorbehalten.

Sicherheitsinformationen

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Der Hersteller übernimmt keine Verantwortung für Verletzungen und Beschädigungen durch unsachgemäße Montage. Bewahren Sie die Gebrauchsanleitung griffbereit auf.

Sicherheit von Kindern und schutzbedürftigen Personen

⚠️ Warnung! Es besteht Erstickungsgefahr, Risiko von Verletzungen oder permanenten Behinderungen.

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielen.
• Alle Verpackungsmaterialien von Kindern fernhalten.
• Halten Sie alle Reinigungsmittel von Kindern fern.
• Halten Sie Kinder und Haustiere vom geöffneten Gerät fern.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Wartung oder Reinigung des Geräts darf nicht von Kindern ohne Aufsicht erfolgen.

Allgemeine Sicherheit

• Schalten Sie vor Reinigungsarbeiten immer das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Beachten Sie die maximale Beladungsmenge von 7 kg (siehe Kapitel „Programmtabelle“).
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Kundendienst oder einer gleichermaßen qualifizierten Person ersetzt werden, um Gefahrenquellen zu vermeiden.
• Der Betriebswasserdruck (Mindest- und Höchstdruck) muss zwischen 0,5 bar (0,05 MPa) und 8 bar (0,8 MPa) liegen.
• Die Lüftungsöffnungen im Gerätesockel (falls vorhanden) dürfen nicht von einem Teppichboden blockiert werden.
• Das Gerät muss mit den mitgelieferten neuen Schläuchen an die Wasserversorgung angeschlossen werden. Alte Schläuche dürfen nicht wieder verwendet werden.

Sicherheitshinweise

Montage

• Entfernen Sie die Verpackungsmaterialien und die Transportschrauben.
• Bewahren Sie die Transportschrauben auf. Wenn Sie das Gerät umsetzen, müssen Sie die Trommel blockieren.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.
• Stellen Sie das Gerät nicht an einem Ort auf, an dem die Temperatur unter 0 °C absinken kann, und benutzen Sie das Gerät nicht, wenn die Temperatur unter 0 °C absinkt.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Stellen Sie sicher, dass der Boden, auf dem das Gerät aufgestellt wird, eben, hitzebeständig und sauber ist.

• Stellen Sie das Gerät nicht an einem Ort auf, an dem die Tür nicht vollständig geöffnet werden kann.

• Seien Sie beim Umsetzen des Geräts vorsichtig, denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.

• Stellen Sie sicher, dass die Luft zwischen Gerät und Boden zirkulieren kann.
• Stellen Sie die Füße so ein, dass der dazu erforderliche Abstand zwischen Gerät und Boden vorhanden ist.

Elektrischer Anschluss

Warnung! Brand- und Stromschlaggefahr.

• Das Gerät muss geerdet sein.
• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen. Wenden Sie sich andernfalls an eine Elektrofachkraft.

• Das Gerät darf ausschließlich an eine ordnungsgemäß installierte Schutzkontaktsteck-dose angeschlossen werden.

• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.

• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie dies durch unseren Kundendienst durchführen.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, um das Gerät von der Spannungsversorgung zu trennen. Ziehen Sie dazu immer direkt am Netzstecker.
• Fassen Sie das Netzkabel oder den Netzstecker nicht mit nassen Händen an.
• Das Gerät entspricht den EWG-Richtlinien.

Wasseranschluss

• Achten Sie darauf, die Wasserschläuche nicht zu beschädigen.
• Das Gerät muss mit den mitgelieferten neuen Schläuchen an den Wasseranschluss angeschlossen werden. Alte Schläuche dürfen nicht wieder verwendet werden.
• Bevor Sie neue oder lange Zeit nicht benutzte Schläuche an das Gerät anschließen, lassen Sie Wasser durch die Schläuche fließen, bis es sauber austritt.
• Achten Sie darauf, dass beim ersten Gebrauch des Geräts keine Undichtheiten vorhanden sind.

Gebrauch

Warnung! Verletzungs- Stromschlag-, Brand-, Verbrennungsgefahr sowie Risiko Schäden am Gerät.

• Das Gerät ist für die Verwendung im Haushalt vorgesehen.
• Nehmen Sie keine technischen Änderungen am Gerät vor.

• Beachten Sie die Sicherheitsanweisungen auf der Waschmittelverpackung.

• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

• Berühren Sie während des Betriebs nicht das Türglas. Das Glas kann sehr heiß sein.

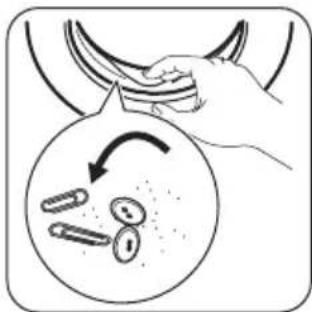

• Achten Sie darauf, dass alle Metallobjekte aus der Wäsche entfernt wurden.
• Stellen Sie keinen Behälter zum Auffangen möglicher Wasserlecks unter das Gerät. Wenden Sie sich an den Kundendienst, wenn Sie Fragen zur Verwendung möglicher Zubehörteile haben.

Reinigung und Pflege

Warnung! Andernfalls besteht

Verletzungsgefahr und das Gerät könnte beschädigt werden.

• Schalten Sie vor Reinigungsarbeiten immer das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.

Entsorgung

Warnung! Verletzungs- und Erstickungsgefahr.

• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab und entsorgen Sie es.
• Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder oder Haustiere in dem Gerät einschließen.

12 4 5 6 7

1 Arbeitsplatte
2 Waschmittelschublade
3 Bedienfeld
4 Türgriff
5 Innenbeleuchtung
6 Typenschild
7 Filter Ablaufpumpe

8 Schraubfüße zum Ausrichten des Geräts

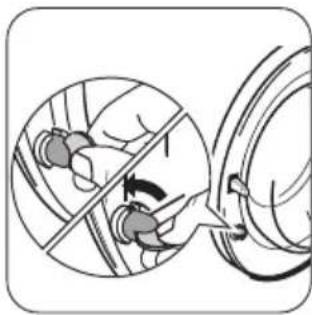

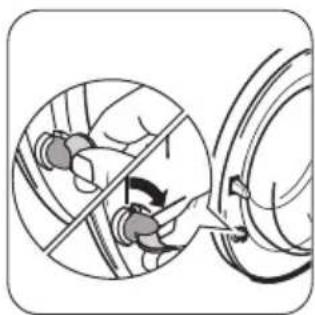

Kindersicherung

Zum Einschalten der Kindersicherung drehen Sie den Schalter im Uhrzeigersinn, bis die Einkerbung horizontal ist. Zum Ausschalten der Kindersicherung drehen Sie den Schalter gegen den Uhrzeigersinn, bis die Einkerbung vertikal ist.

Bei eingeschalteter Kindersicherung lässt sich die Tür nicht schließen, damit Kinder oder Haustiere nicht in der Trommel eingeschlossen werden können.

Satz Fixierplatten (4055171146)

Verwenden Sie dieses Sonderzubehör, wenn Sie das Gerät auf einem Sockel montieren.

Es verhindert das „Wandern“ des Geräts während des Betriebs.

Lesen Sie aufmerksam die diesem Zubehör beiliegende Anleitung.

Es ist in den autorisierten Kundendienststellen erhältlich.

Satz Gummipuffer (4055126249)

Verwenden Sie dieses Sonderzubehör, wenn Sie das Gerät auf einem Boden installieren, der uneben und unstabil ist.

Die Gummipuffer verhindern Vibrationen, Geräusche und das „Wandern“ des Geräts während des Betriebs.

Lesen Sie aufmerksam die diesem Zubehör beiliegende Anleitung.

Es ist in den autorisierten Kundendienststellen erhältlich.

1 2 3 4 90° 60° 40° 30° 40° 60° 40° 30°/30° 30° 40° 1600 1200 900 700 ECO 65 0

1 Programmwahlschalter
2 Display
3 Taste Zeitvorwahl
4 Kontrolllampe „Tür verriegelt“
5 Taste Start-/Pause ▷∥
6 Taste Extra Spülen
7 Taste Leichtbügeln ≡5

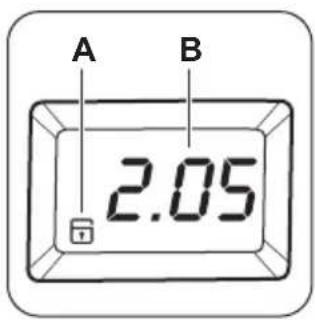

Display

Im Display wird Folgendes angezeigt:

A B 2.05

A) Symbol Kindersicherung.

Das Symbol erscheint im Display, wenn die zugehörige Funktion eingestellt ist.

B) Programmdauer und Alarmcodes.

Bei einer Störung des Geräts erscheinen im Display Alarmcodes. Siehe Abschnitt „Fehlersuche“.

Err erscheint einige Sekunden lang im Display, wenn:

– Sie eine Funktion auswählen, die nicht mit dem eingestellten Programm kombinierbar ist.

8 Taste Vorwäsche Ⓗ
9 Taste Optionen : - Option „Eco“ - Option EXTRA KURZ
10 Taste Schleuderdrehzahlreduzierung Ⓤ: - Spülstoppposition □

– Sie das laufende Programm ändern.

Taste Schleuderdrehzahl

Mit dieser Taste können Sie die Schleuderdrehzahl reduzieren.

Die Kontrolllampe der eingestellten Schleuder-drehzahl leuchtet auf.

Taste „Spülstopp“

Stellen Sie diese Funktion ein, um Knitterfalten zu vermeiden.

Am Programmende befindet sich noch Wasser in der Trommel.

ECO -Taste

Nur für leicht oder normal verschmutzte Koch-/Buntwäsche und pflegeleichte Textilien bei mindestens 40 °C.

Das Gerät verlängert die Waschzeit und reduziert die Temperatur.

So erzielen Sie gute Ergebnisse und verringern gleichzeitig den Energieverbrauch.

Taste „Extra Kurz“

Mit dieser Option können Sie die Programm-dauer verkürzen.

Wählen Sie diese Option für leicht verschmutzte oder aufzufrischende Wäschestücke.

Taste Vorwäsche

Das Gerät führt vor dem Hauptwaschgang einen Vorwaschgang durch.

Wir empfehlen Ihnen, diese Funktion zum Waschen von stark verschmutzter Wäsche zu verwenden.

Durch das Einschalten dieser Funktion verlängert sich die Programmdauer.

Taste Leichtbügeln ≡5

Die Wäsche wird vorsichtig gewaschen und geschleudert, damit sie möglichst knitterfrei bleibt.

Somit wird das Bügeln einfacher.

Bei Baumwollprogrammen reduziert das Gerät die maximale Schleuderdrehzahl und führt in einigen Programmen zusätzliche Spülgänge durch.

Taste Extra Spülen

Drücken Sie diese Taste, um einem Programm weitere Spülphasen hinzuzufügen.

Diese Funktion empfiehlt sich in Gebieten mit weichem Wasser und für Menschen, die unter Waschmittelallergien leiden.

Taste Zeitvorwahl

Drücken Sie die Taste, um den Start eines Programms um 30 Minuten bis 20 Stunden zu verzögern.

Anzeige „Tür verriegelt“

Die Anzeige 0-1 informiert darüber, wann die Tür geöffnet werden kann.

• Die Anzeige leuchtet: die Tür kann nicht geöffnet werden.
• Die Anzeige blinkt: die Tür wird nach einigen Minuten geöffnet.
• Die Anzeige ist ausgeschaltet: die Tür kann geöffnet werden.

Funktion „Kindersicherung“

Diese Funktion verhindert, dass Kinder mit dem Bedienfeld spielen.

• Drücken Sie zum Einschalten der Funktion die Tasten Ⓤ und ⏻ gleichzeitig, bis im Display das Symbol ⏱ erscheint.
• Drücken Sie zum Ausschalten der Funktion dieselben Tasten erneut, bis das Symbol erlischt.

Wenn Sie die Funktion einschalten:

• Bevor Sie die Start-Taste ▷‖ drücken: kann das Gerät nicht starten.
• Nachdem Sie die Start-Taste ▷g gedrückt haben, sind alle Tasten und der Programm-wahlschalter deaktiviert.

Funktion „Akustische Signale“

Es ertönen akustische Signale, wenn:

• Das Programm beendet ist.
• Eine Störung des Geräts vorliegt.

Zum Ein-/Ausschalten der akustischen Signale drücken Sie die Tasten ☐ und ☑ Sekunden lang gleichzeitig.

Sind die akustischen Signale ausgeschaltet, ertönen sie nur noch dann, wenn eine Störung vorliegt.

ProgrammHöchst- und Mindesttemperatur - Programmbeschreibung - Maximale Schleuderdrehzahl - Maximale Beladung - Wäscheart	Waschmittelfach
[6472] BAUMWOLLE1)90° - (Kalt)Hauptwaschgang - Spülgänge - SchleudernMaximale Schleuderdrehzahl 1600 U/minMax. Beladung 7 kgWeiße und bunte Baumwolle (normal verschmutzte Wäsche).	[ASC7]
[2077] PFLEGELEICHT60° - (Kalt)Hauptwaschgang - Spülgänge - SchleudernMaximale Schleuderdrehzahl 900 U/minMax. Beladung 3.5 kgPflegeleichte Wäsche oder Mischgewebe: Unterwäsche, farbige Textilien, nicht einlaufende Hemden, Blusen.	[00242][KSH5]
[82XT] FEINWÄSCHE40° - (Kalt)Hauptwaschgang - Spülgänge - SchleudernMaximale Schleuderdrehzahl 700 U/minMax. Beladung 3.5 kgFeinwäsche: Acryl, Viskose, Polyester.	[AKXD][44CW]
[DDVT] HANDWÄSCHE30° - (Kalt)Hauptwaschgang - Spülgänge - SchleudernMaximale Schleuderdrehzahl 900 U/minMax. Beladung 2 kgFeinwäsche mit dem „Handwäsche“-Pflegesymbol.	[THBT]
WOLLE40°Hauptwaschgang - Spülgänge - SchleudernMaximale Schleuderdrehzahl 900 U/minMax. Beladung 2 kgFür maschinenwaschbare Wolle als auch für handwaschbare Wäschestücke aus Wolle und Feinwäsche3).	[DATK][SD48]
[S3TT8] MIX 204)20°Hauptwaschgang - Spülgänge - SchleudernMaximale Schleuderdrehzahl 900 U/minMax. Beladung 3 kgSpezialprogramm für leicht verschmutzte Baumwollwäsche, Synthetik- oder Mischgewebe.Dieses Programm hilft den Energieverbrauch zu senken.	[T680][WAZT]
EINWEICHEN30°Vorwäsche - Einweichzeit ca. 40 Minuten - Stopp mit Wasser in der Trommel Max. Beladung 7 kgSonderprogramm für stark verschmutzte Wäsche. Verwenden Sie es nicht für empfindliche Feinwäsche wie Seide oder Wolle.Geben Sie das Waschmittel für das Einweichprogramm in das entsprechende Fach.Nach dem Ablauf des Programms hält das Gerät automatisch an und die Wäsche bleibt in der Trommel im Wasser liegen.Wichtig!Bevor Sie ein neues Programm starten, müssen Sie dasWasser abpumpen:Nur Abpumpen:Drehen Sie den Programmwahlschalter auf ABPUMPEN Drücken Sie die Taste5.Abpumpen und Schleudern:Drehen Sie den Programmwahlschalter auf das Programm SCHLEUDERN Verringern Sie bei Bedarf die Schleuderdrehzahl Drücken Sie die Taste5.Nachdem Sie das Wasser abgepumpt haben, können Sie ein neues Programm einstellen.Drehen Sie den Programmwahlschalter zunächst auf1.Drehen Sie den Programmwahlschalter auf das gewünschte ProgrammDrücken Sie die Taste5, um das Programm zu starten.
SPÜLENSpülen + SchleudernMaximale Schleuderdrehzahl 1600 U/minMax. Beladung 7 kgFür Baumwoll-Wäschestücke, die mit der Hand gewaschen wurden. Das Gerät führt einige Spülgänge durch, anschließend erfolgt ein langer Schleudergang. Verringern Sie bei Bedarf die Schleuderdrehzahl.ABPUMPENWasser abpumpenMax. Beladung 7 kgZum Abpumpen des Wassers aus dem letzten Spülgang eines Programms, für das die Option gewählt wurde, das Wasser nicht abzupumpen.SCHLEUDERNAbpumpen - Langer SchleudergangMaximale Schleuderdrehzahl 1600 U/minMax. Beladung 7 kgSeparater Schleudergang für Textilien, die mit der Hand gewaschen wurden. Auch nach Programmen bei denen das Wasser in der Trommel nicht abgepumpt wird. Verringern Sie bei Bedarf die Schleuderdrehzahl, um sie an die zu schleudernde Wäsche anzupassen.

Programm Höchst- und Mindesttemperatur - Programmbeschreibung - Maximale Schleuderdrehzahl - Maximale Beladung - Wäscheart

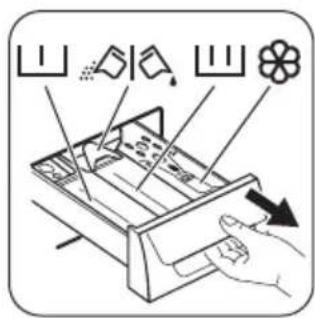

Waschmittelfach

① = AUS

Zum Abbrechen des laufenden Programms und zum Ausschalten des Geräts.

1) Standardprogramme für die auf dem Energie-Label angegebenen Verbrauchswerte

Die Programme „BAUMWOLLE 60°C“ mit der Option „ECO “ und „BAUMWOLLE 40°C“ mit der Option „ECO “ sind gemäß Verordnung 1061/2010 die Standardprogramme „Baumwolle 60 °C“ bzw. „Baumwolle 40 °C“. Hinsichtlich des kombinierten Energie- und Wasserverbrauchs für das Waschen normal verschmutzter Baumwollwäsche sind dies die effizientesten Programme.

Die Wassertemperatur in der Waschphase kann von der für das ausgewählte Programm angegebenen Temperatur abweichen.

2) Wenn Sie Flüssigwaschmittel benutzen, wählen Sie ein Programm ohne VORWÄSCHE.
3) Eine zu geringe Beladung oder sperrige Wäschestücke können eine Unwucht verursachen. Wenn das Gerät die letzte Schleuderphase nicht ausführt, geben Sie noch weitere Wäschestücke dazu, verteilen Sie die Beladung mit der Hand neu, und stellen Sie dann das Schleuderprogramm ein.
4) Verwenden Sie ein Waschmittel für niedrige Temperaturen, um ein gutes Waschergebnis zu erzielen.

Mögliche Programmkombinationen

Programm			ECO1)		2)		3)
Baumwolle
wolle
Pflegeleicht
Feinwäsche
Handwäsche
Wolle
Mix 20°
Einweichen
Spülen
Pumpen
Schleudern

1) Die ECO-Funktion ist nicht verfügbar bei einer Temperatur unter 40 °C.

2) Wenn Sie die Option Extra Kurz einstellen, empfehlen wir Ihnen die Wäschemenge zu verringern. Eine volle Beladung ist zwar möglich, aber das Waschergebnis ist dann möglicherweise nicht zufriedenstellend. Empfohlene Wäschemenge: 3.5 kg für Baumwolle und 1.5 kg für pflegeleichte Textilien und Feinwäsche.

3) Wenn Sie Flüssigwaschmittel benutzen, wählen Sie ein Programm ohne VORWÄSCHE.

Die Werte dieser Tabelle sind Richtwerte. Folgende Faktoren können diese Werte verändern: Die Wäscheart und -menge, die Wasser- und Raumtemperatur.

Programme Bela-dung (kg)	Energiever-brauch (kWh)	Wasserver-brauch (Liter)	Ungefähre Programm-dauer (in Min-nuten)	Restfeuchte (%)1)
Koch-/Buntwäsche 60 °C	7 1.35 58 140 44
Koch-/Buntwäsche 40 °C	7 0.75 58 130 44
Pflegeleicht 40 °C 3.5	0.55 51 80 35
Feinwäsche 40 °C 3.5	0.55 63 65 35
Wolle/Handwäsche 30 °C	2 0.25 62 53 30
Standardprogramme Koch-/Buntwäsche
Standardprogramm Koch-/Buntwäsche 60 °C	7 0.89 43 184 44
Standardprogramm Koch-/Buntwäsche 60 °C	3.5 0.72 36 165 44
Standardprogramm Koch-/Buntwäsche 40 °C	3.5 0.53 36 151 44

1) Am Ende der Schleuderphase.

Aus-Zustand (W) Ein-Zustand (W)

0.10 0.98
Die in den Tabellen oben enthaltenen Informationen erfüllen die Verordnung 1015/2010 der EU-Kommission zur Durchführung der Richtlinie 2009/125/EC.

Vor der ersten Inbetriebnahme

1. Geben Sie 2 Liter Wasser in das Waschmittelfach für die Hauptwäsche. Dadurch wird das Abpumpsystem aktiviert.

2. Geben Sie eine kleine Waschmittelmenge in das Waschmittelfach für die Hauptwäsche.

3. Stellen Sie ein Koch-/Buntwäsche-Programm mit der höchsten Temperatur ein und starten Sie das Programm mit leerer Trommel. So werden alle eventuellen Verunreinigungen aus Trommel und Bottich entfernt.

Täglicher Gebrauch

1. Drehen Sie den Wasserhahn auf.

2. Stecken Sie den Netzstecker in die Netzsteckdose.

3. Legen Sie die Wäsche in das Gerät.
4. Verwenden Sie die richtige Waschmittel- und Pflegemittelmenge.
5. Stellen Sie je nach Wäscheart und Verschmutzungsgrad das passende Waschprogramm ein.

Einfüllen der Wäsche

1. Öffnen Sie die Gerätetür.
2. Geben Sie jedes Wäschestück einzeln in die Trommel. Schütteln Sie jedes Wäschestück leicht aus, bevor Sie es in das Gerät legen. Achten Sie darauf, nicht zu viel Wäsche einzufüllen.
3. Schließen Sie die Tür.

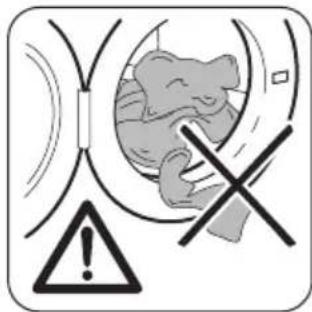

Vorsicht! Vergewissern Sie sich, dass keine Wäschestücke zwischen Dichtung und Tür eingeklemmt sind. Ansonsten besteht das Risiko eines Wasseraustritts oder die Wäsche kann beschädigt werden.

Gebrauch von Wasch- und Pflegemitteln

- Messen Sie Waschmittel und Weichspüler ab. - Schließen Sie die Waschmittelschublade vorsichtig.

Waschmittelfach für die Vorwäsche.

Waschmittelfach für die Hauptwäsche.

Fach für flüssige Pflegemittel (Weichspüler, Stärke).

Klappe für Waschpulver oder Flüssig-waschmittel.

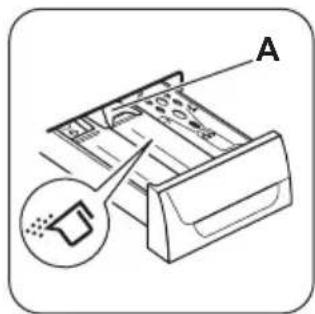

Flüssigwaschmittel oder Waschpulver

1.

• Position A für Waschpulver (Werkseinstellung).
• Position B für Flüssigwaschmittel.

Bei Verwendung von Flüssigwaschmitteln:

• Verwenden Sie keine Gelwaschmittel oder Flüssigwaschmittel mit dicker Konsistenz.
• Füllen Sie nicht mehr Flüssigwaschmittel ein als bis zur Obergrenze.
• Stellen Sie nicht den Vorwaschgang ein.
• Stellen Sie nicht die Zeitvorwahl ein.

Einstellen eines Programms

1. Stellen Sie das Programm durch Drehen des Programmwahlschalters ein.

2. Die Anzeige „ ▷‖ “ blinkt.

3. Im Display wird die Programmdauer angezeigt.

1. Ändern Sie ggf. die Schleuderdrehzahl oder fügen Sie zur Auswahl stehende Funktionen hinzu. Wenn Sie die entsprechende Taste drücken, leuchtet die Anzeige der eingestellten Funktion.

Starten eines Programms ohne Zeitvorwahl

Drücken Sie die Start-Taste ▷∥ :

• Die Kontrolllampe der Taste D hört auf zu blinken und die Anzeige O leuchtet.
• Das Programm wird gestartet und die Tür verriegelt.
• Die Programmdauer wird in Schritten von 1 Minute heruntergezählt.

Starten eines Programms mit Zeitvorwahl

• Drücken Sie die Zeitvorwahl-Taste „ 📞“ wiederholt, bis das Display die gewünschte Zeitvorwahl anzeigt.
• Drücken Sie die Start-Taste ▷∥ : Das Gerät zählt die Zeit herunter. Die Anzeige 0-r leuchtet. Nach Ablauf der Zeitvorwahl startet das Programm automatisch.

i Sie können die Zeitvorwahl ändern oder abbrechen, bevor Sie die Taste ▷‖ drücken. Nachdem Sie die Taste ▷‖ gedrückt haben, können Sie die Zeitvorwahl nur abbrechen.

Abbrechen der Zeitvorwahl:

1. Drücken Sie die Taste ▷∥, um das Gerät in den Pausemodus zu schalten.
2. Drücken Sie die Taste ⏻. Im Display wird 0' angezeigt.
3. Drücken Sie Taste ▷∥ erneut, um das Programm sofort zu starten.

Unterbrechen eines Programms und Ändern der Zusatzfunktionen

Einige Optionen können nur geändert werden, bevor sie durchgeführt werden.

1. Drücken Sie die Taste ▷‖. Die Kontrolllampe blinkt.

2. Ändern Sie die Optionen.

3. Drücken Sie die Taste erleut. Das Programm wird fortgesetzt.

Abbrechen eines Programms

1. Drehen Sie den Programmwahlschalter auf ①, um das Programm abzubrechen und das Gerät auszuschalten.
2. Drehen Sie den Programmwahlschalter erneut, um das Gerät einzuschalten. Anschließend können Sie ein neues Waschprogramm einstellen.

i Das Gerät pumpt das Wasser nicht ab.

Ändern der Optionen

Einige Optionen können nur geändert werden, bevor sie durchgeführt werden.

1. Drücken Sie die Taste ▷∥. Die Kontrolllampe blinkt.
2. Ändern Sie die Optionen.
3. Drücken Sie die Taste ▷∥ erneut. Das Programm wird fortgesetzt.

Öffnen der Tür

Während ein Programm oder die Zeitvorwahl aktiv ist, ist die Tür verriegelt. Die Kontrolllampe leuchtet.

Vorsicht! Wenn die Temperatur und der Wasserstand in der Trommel zu hoch sind, lässt sich die Tür nicht öffnen.

Öffnen der Gerätetür während der Zeitvorwahl:

1. Drücken Sie die Taste ▷∥, um das Gerät in den Pausenmodus zu schalten.
2. Warten Sie, bis die Türverriegelungsanzeige „—“ erlischt.
3. Die Tür lässt sich jetzt öffnen.
4. Schließen Sie die Tür und drücken Sie die Taste ▷|| erneut. Die Zeitvorwahl ist weiter aktiv.

Öffnen der Gerätetür während eines laufenden Programms:

1. Drehen Sie den Programmwahlschalter auf ①, um das Gerät auszuschalten.

2. Warten Sie einige Minuten, bevor Sie die Tür öffnen.

3. Schließen Sie die Gerätetür.

4. Stellen Sie erneut das Programm ein.

Standby: Einige Minuten nach Ablauf des Waschprogramms wird das Energiesparsystem

Tipps und Hinweise

Beladung

• Teilen Sie die Wäsche auf, in: Kochwäsche, Buntwäsche, Synthetik, Feinwäsche und Wolle.
• Halten Sie sich an die Anweisungen auf den Kleidungsetiketten.
• Waschen Sie weiße und bunte Wäsche nicht zusammen.
• Manche farbigen Textilien können beim ersten Waschen färben. Wir empfehlen, sie deshalb die ersten Male separat zu waschen.
• Knöpfen Sie Kopfkissen zu und schließen Sie Reißverschlüsse, Haken und Druckknöpfe. Schließen Sie Gürtel.
• Leeren Sie die Taschen und falten Sie die Wäscheteile auseinander.
• Wenden Sie mehrlagige Textilien, Wolle und bedruckte Wäschestücke vor dem Waschen.
• Entfernen Sie hartnäckige Flecken.
• Waschen Sie stark verschmutzte Bereiche mit einem speziellen Waschmittel.
• Seien Sie vorsichtig mit Gardinen. Entfernen Sie die Haken, oder stecken Sie die Gardinen in einen Beutel oder Kopfkissenbezug.

- Nicht im Gerät waschen:

– Ungesäumte Wäschestücke und Wäsche-stücke mit Schnitten im Stoff
- Bügel - B H s
- Verwenden Sie einen Beutel zum Waschen von kleinen Textilien.

- Eine sehr geringe Beladung kann in der Schleuderphase Probleme verursachen. Verteilen Sie die Wäschestücke in diesem Fall mit der Hand neu und starten Sie die Schleuderphase erneut.

Hartnäckige Flecken

Für manche Flecken sind Wasser und Waschmittel nicht ausreichend.

eingeschaltet. Die Helligkeit des Displays wird verringert. Nach dem Drücken einer beliebigen Taste des Geräts wird das Energiesparsystem ausgeschaltet.

Wir empfehlen, diese Flecken zu entfernen, bevor Sie die entsprechenden Textilien in das Gerät geben.

Spezial-Fleckentferner sind im Handel erhältlich. Verwenden Sie einen Spezial-Fleckentferner, der für den jeweiligen Fleckentyp und Gewebetyp geeignet ist.

Wasch- und Pflegemittel

• Verwenden Sie nur speziell für Waschmaschinen bestimmte Wasch- und Pflegemittel.
• Mischen Sie nicht verschiedene Waschmittel.
• Verwenden Sie der Umwelt zuliebe nicht mehr als die angegebene Waschmittelmenge.
• Halten Sie sich an die Anweisungen auf der Verpackung dieser Produkte.
• Verwenden Sie die korrekten Produkte für Art und Farbe des Gewebes, Programmtemperatur und Verschmutzungsgrad.
• Stellen Sie keine Vorwäsche ein, wenn Sie Flüssigwaschmittel verwenden.
• Ist Ihr Gerät nicht mit einer Klappe in der Waschmittelschublade ausgerüstet, geben Sie das Flüssigwaschmittel in eine Dosierkugel.

Wasserhärte

Wenn die Wasserhärte Ihres Leitungswassers hoch oder mittel ist, empfehlen wir die Verwendung eines Enthärters für Waschmaschinen. In Gegenden mit weichem Wasser ist die Zugabe eines Enthärters nicht erforderlich.

Wenden Sie sich an Ihr örtliches Wasserversorgungsunternehmen, um die Wasserhärte in Ihrem Gebiet zu erfahren.

Halten Sie sich an die Anweisungen auf der Verpackung der Produkte.

Warnung!

Trennen Sie das Gerät von der Stromversorgung, bevor Sie es reinigen.

Reinigen der Außenseiten

Reinigen Sie das Gerät nur mit warmem Wasser und mit etwas Spülmittel. Reiben Sie alle Oberflächen sorgfältig trocken.

Vorsicht! Verwenden Sie keinen Alkohol, keine Lösungsmittel und keine

Chemikalien.

Entkalken

Normales Leitungswasser enthält Kalk. Falls erforderlich, benutzen Sie einen Enthärter, um Kalkablagerungen zu entfernen.

Verwenden Sie ein Produkt, das speziell für Waschmaschinen hergestellt wird. Halten Sie sich an die Herstelleranweisungen auf der Verpackung.

Führen Sie die Entkalkung nicht gleichzeitig mit einer Wäsche durch.

Waschgang zur Pflege der Maschine

Bei Waschprogrammen mit niedrigen Temperaturen kann etwas Waschmittel in der Trommel zurückbleiben. Führen Sie regelmäßig einen Waschgang zur Pflege der Maschine durch:

• Entnehmen Sie die Wäsche aus der Trommel.
• Stellen Sie das heißeste Waschprogramm für Koch-/Buntwäsche ein.
• Verwenden Sie die korrekte Menge eines Waschpulvers mit biologischen Reinigungseigenschaften.
  Lassen Sie die Tür nach jedem Waschprogramm einige Zeit offen stehen, um einer Schimmelbildung vorzubeugen und unangenehme Gerüche entweichen zu lassen.

Trommel

Überprüfen Sie regelmäßig, dass sich kein Kalk und keine Rostpartikel in der Trommel absetzen. Verwenden Sie zur Entfernung von Rost aus der Trommel nur Spezialprodukte.

Vorgehensweise:

• Reinigen Sie die Trommel mit einem Spezialreiniger für Edelstahl.
• Starten Sie ein kurzes Programm für Koch-/Buntwäsche mit der maximalen Temperatur und einer kleinen Menge Waschmittel.

Türdichtung

Überprüfen Sie die Türdichtung regelmäßig und entfernen Sie ggf. darin verfangene Gegenstände.

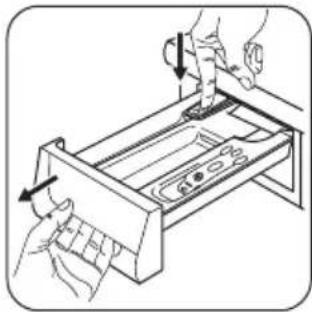

Reinigen der Waschmittelschublade

1.

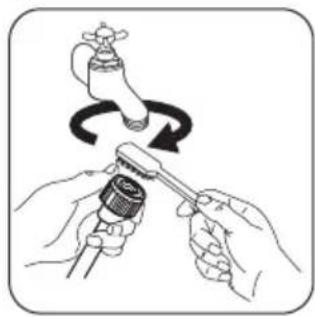

Reinigen des Zulaufschlauchfilters und Ventilfilters

Die Filter müssen in folgenden Fällen gereinigt werden:

• Es läuft kein Wasser in das Gerät.
• Das Wasser läuft sehr lange in das Gerät ein.
  ■ Die Kontrolllampe der Taste

blinkt und im Display wird der entsprechende Alarm angezeigt. Siehe hierzu „Fehlersuche“.

Warnung! Ziehen Sie den Netzstecker aus der Netzsteckdose.

1.

Reinigen der Ablaufpumpe

Kontrollieren Sie regelmäßig die Ablaufpumpe und sorgen Sie dafür, dass sie sausist.

Reinigen Sie die Pumpe in folgenden Fällen:

• Das Gerät pumpt das Wasser nicht ab.
  • Die Trommel dreht sich nicht.
• Das Gerät macht ein ungewöhnliches Geräusch, weil die Ablaufpumpe blockiert ist.
• Im Display wird ein Alarmcode angezeigt, weil es Probleme beim Abpumpen des Wassers gibt.

Warnung!

1. Ziehen Sie den Netzstecker aus der Netzsteckdose.

2. Entfernen Sie den Filter nicht während des laufenden Betriebs. Reinigen Sie die Ablaufpumpe nicht, wenn das Wasser im Gerät noch heiß ist. Die Ablaufpumpe darf nur bei kaltem Wasser gereinigt werden.

3.

Das Gerät kann aufgrund einer Funktionsstörung das Wasser nicht abpumpen. In diesem Fall führen Sie die Schritte (1) bis (8) unter „Reinigen des Ablauffilters“ durch.

Fehlersuche

Das Gerät startet nicht oder stoppt während des Betriebs.

Versuchen Sie zunächst selbst eine Lösung für das Problem zu finden (siehe Tabelle). Wenn Sie keine Lösung finden, wenden Sie sich an den Kundendienst.

Bei einigen Problemen ertönt ein Signalton und das Display zeigt einen Alarmcode an:

- E10 - Es läuft kein Wasser in das Gerät.

Reinigen Sie bei Bedarf die Pumpe.

Wenn Sie das Wasser über die Notentleerung ablassen, müssen Sie das Abpumpsystem wieder einschalten:

1. Gießen Sie zwei Liter Wasser in das Waschmittelfach für die Hauptwäsche.
2. Starten Sie das Gerät, um das Wasser abzupumpen.

Frostschutzmaßnahmen

Falls das Gerät in einem Bereich installiert ist, in dem die Temperatur unter 0 °C sinken kann, entfernen Sie das im Zulaufschlauch und in der Ablaufpumpe verbliebene Wasser.

1. Ziehen Sie den Netzstecker aus der Netzsteckdose.
2. Schließen Sie den Wasserhahn.
3. Entfernen Sie den Wasserzulaufschlauch.
4. Stecken Sie die beiden Enden des Zulauf- schlauchs in einen Behälter und lassen Sie das Wasser aus dem Schlauch fließen.
5. Leeren Sie die Ablaufpumpe. Siehe Notentleerungsverfahren.
6. Befestigen Sie den Zulaufschlauch wieder, wenn die Ablaufpumpe entleert ist.

Warnung! Stellen Sie sicher, dass die Temperatur über 0 °C liegt, bevor Sie das Gerät wieder einschalten.

Der Hersteller ist nicht für Schäden verantwortlich, die auf zu niedrige Temperaturen zurückzuführen sind.

• E20 - Das Gerät pumpt das Wasser nicht ab.
• E40 - Die Gerätetür steht offen oder ist nicht richtig geschlossen. Überprüfen Sie bitte die Tür!
• EHO - Die Stromzufuhr ist nicht konstant. Warten Sie, bis die Stromzufuhr wieder konstant ist.

Warnung! Schalten Sie das Gerät aus, bevor Sie die Überprüfungen vornehmen.

Problem Mögliche Abhilfe
Das Programm startet nicht.	Vergewissern Sie sich, dass der Netzstecker in die Netzsteckdose eingesteckt ist.
Vergewissern Sie sich, dass die Tür geschlossen ist.
	Vergewissern Sie sich, dass im Sicherungskasten keine Sicherung ausgelöst hat.
Überzeugen Sie sich, dass „Start/Pause“ gedrückt wurde.
Wenn die Zeitvorwahl eingestellt ist, brechen Sie die Zeitvorwahl ab oder warten Sie, bis sie abgelaufen ist.
	Schalten Sie die Kindersicherung aus, falls sie eingeschaltet ist.
Es läuft kein Wasser in das Gerät.	Vergewissern Sie sich, dass der Wasserzulauf geöffnet ist.
Vergewissern Sie sich, dass der Wasserdruck der Wasserversorgung nicht zu niedrig ist. Diese Information erhalten Sie von Ihrem Wasserversorger.
Vergewissern Sie sich, dass der Wasserzulauf nicht verstopft ist.
	Überzeugen Sie sich, dass der Filter des Zulaufschlauchs und der Filter des Ventils nicht verstopft sind. Siehe „Reinigung und Pflege“.
Vergewissern Sie sich, dass der Zulaufschlauch nicht geknickt oder zu stark gekrümmt ist.
Vergewissern Sie sich, dass der Wasserzulaufschlauch ordnungsgemäß angebracht ist.
Das Gerät pumpt das Wasser nicht ab.	Vergewissern Sie sich, dass der Siphon nicht verstopft ist.
Vergewissern Sie sich, dass der Ablaufschlauch nicht geknickt oder zu stark gekrümmt ist.
Vergewissern Sie sich, dass der Ablauffilter nicht verstopft ist. Reinigen Sie ggf. den Filter. Siehe „Reinigung und Pflege“.
	Vergewissern Sie sich, dass der Wasserablaufschlauch ordnungsgemäß angebracht ist.
Haben Sie ein Programm ohne Abpumpphase gewählt, stellen Sie das Abpumpprogramm ein.
	Haben Sie ein Programm mit Spülstopp gewählt, stellen Sie das Abpumpprogramm ein.
Das Gerät schleudert nicht oder das Waschprogramm dauert länger als gewöhnlich.	Stellen Sie das Schleuderprogramm ein.
Vergewissern Sie sich, dass der Ablauffilter nicht verstopft ist. Reinigen Sie ggf. den Filter. Siehe „Reinigung und Pflege“.
Verteilen Sie die Wäschestücke mit der Hand neu und starten Sie die Schleuderphase erneut. Das Problem kann durch eine Unwucht verursacht worden sein.
Es befindet sich Wasser auf dem Boden.	Vergewissern Sie sich, dass alle Wasseranschlüsse vollkommen dicht sind, damit kein Wasser austreten kann.
Problem Mögliche	Abhilfe
	Vergewissern Sie sich, dass der Wasserablaufschlauch keine Beschädigungen aufweist.
Verwenden Sie ein geeignetes	Waschmittel in der richtigen Menge.
Die Tür des Geräts lässt sich nicht öffnen.	Vergewissern Sie sich, dass das Waschprogramm beendet ist.
Stellen Sie das Abpump- oder Schleuderprogramm ein, wenn sich noch Wasser in der Trommel befindet.
Das Gerät macht ungewöhnliche Geräusche.	Stellen Sie sicher, dass das Gerät richtig ausgerichtet ist. Siehe hierzu „Montage“.
Überzeugen Sie sich, dass das Verpackungsmaterial und/oder die Transportsicherungen entfernt wurden. Siehe hierzu „Montage“.
Füllen Sie mehr Wäsche ein. Die Beladung ist möglicherweise zu gering.
Das Wasser, das in das Gerät einläuft, wird sofort abge-pumpt.	Vergewissern Sie sich, dass sich der Ablaufschlauch in der richtigen Höhe befindet. Der Schlauch ist möglicherweise zu niedrig positioniert.
Das Programm ist kürzer als die angezeigte Zeit.	Das Gerät berechnet eine neue Programmdauer entsprechend der Beladung. Siehe Abschnitt „Verbrauchswerte“.
Das Programm ist länger als die angezeigte Zeit.	Wenn die Wäsche ungleich in der Trommel verteilt ist, verlängert sich die Programmdauer. Dies ist ein normales Verhalten des Geräts.
Die Waschergebnisse sind nicht zufriedenstellend.	Erhöhen Sie die Waschmittelmenge oder benutzen Sie ein anderes Waschmittel.
Entfernen Sie vor dem Waschgang hartnäckige Flecken mit einem Spezialprodukt.
Achten Sie darauf, die richtige Temperatur einzustellen.
Verringern Sie die Beladung.

Schalten Sie das Gerät nach der Überprüfung wieder ein. Das Programm wird an der Stelle fortgesetzt, an der es unterbrochen wurde.

Tritt das Problem erneut auf, wenden Sie sich an den Kundendienst.

Wenn im Display andere Alarmcodes angezeigt werden: Schalten Sie das Gerät aus und wieder ein. Tritt das Problem erneut auf, wenden Sie sich an den Kundendienst.

Service

Bitte verwenden Sie ausschließlich Original-Ersatzteile.

Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden. Sie finden die Daten auf dem Typenschild. Modell (Mod.), Produkt-Nummer (Prod.No.), Seriennummer (Ser.No.).

Technische Daten

Abmessungen Breite / Höhe / Tiefe	600 / 850 / 600 mm
	Gesamttiefe 640 mm
Elektrischer Anschluss: Spannung		220-230 V
	Gesamtleistung	2000 W
	Sicherung	10 A
	Frequenz	50 Hz
Die Schutzverkleidung gewährleistet einen Schutz gegen das Eindringen von festen Fremdkörpern und Spritzwasser (Feuchtigkeit), außer an den Stellen, an denen das Niederspannungsgerät keinen Schutz gegen Feuchtigkeit besitzt.		IPX4
Wasserdruck Mindestens 0,5 bar (0,05 MPa)
Wasserversorgung1)	Höchstens 8 bar (0,8 MPa)
	Kaltwasser
Maximale Beladung Koch-/Buntwäsche 7 kg
Schleuderdrehzahl Höchste Drehzahl 1600 U/min

1) Schließen Sie den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde an.

Umwelttipps

Recyceln Sie Materialien mit dem Symbol ☒ Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol ✉ nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

Wohin mit den Altgeräten?

Überall dort wo neue Geräte verkauft werden oder Abgabe bei den offiziellen SENS-Sammelstellen oder offiziellen SENS-Recyclern. Die Liste der offiziellen SENS-Sammelstellen findet sich unter www.sens.ch.

Verpackungsmaterialien

Recyceln Sie Materialien mit dem Symbol 🌐.

Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern.

Umwelttipps

Halten Sie sich zum Schutz der Umwelt und zur Senkung Ihres Wasser- und Stromverbrauchs an diese Anweisungen:

• Stellen Sie zum Waschen normal verschmutzter Wäsche ein Programm ohne Vorwäsche ein.
• Waschen Sie immer mit der angegebenen maximalen Beladung.
• Benutzen Sie ggf. einen Fleckentferner, wenn Sie ein Programm mit niedriger Temperatur auswählen.
• Erkundigen Sie sich nach der Wasserhärte Ihres Hausanschlusses, um die richtige Waschmittelmenge verwenden zu können.

CH Garantie, Garanzia, Guarantee

Kundendienst, service-clientèle, Servizio clienti, Customer Service Centres

Servicestellen Points de	Service Servizio dopo ven-	Point of Service
		dita
5506 Mägenwil/Zürich Industrie-strasse 10	3018 Bern Morgenstras-se 131	1028 Préverenges Le Trési 6
		6928 Manno Via Violino 11

Servicestellen Points de

6020 Emmenbrücke Seetalstrasse 11

7000 Chur Comercialstrasse 19

Service-Helpline 0848 848 111 [e-mail]

Ersatzteilverkauf/Points de vente de rechange/Vendita pezzi di ricambio/spare parts service:

5506 Mägenwil, Industriestrasse 10, Tel. [phone]

Fachberatung/Verkauf/Demonstration/Vente/Consulente (cucina)/Vendita

8048 Zürich, Badenerstrasse 587, Tel. [phone]

Garantie Für jedes Produkt gewähren wir ab Verkauf bzw. Lieferdatum an den Endverbraucher eine Garantie von 2 Jahren. (Ausweis durch Garantieschein, Faktura oder Verkaufsbeleg). Die Garantieleistung umfasst die Kosten für Material, Arbeits- und Reisezeit. Die Garantieleistung entfällt bei Nichtbeachtung der Gebrauchsanweisung und Betriebs-vorschriften, unsachgerechter Installation, sowie bei Beschädigung durch äussere Einflüsse, höhere Gewalt, Eingriffe Dritter und Verwendung von Nicht-Original Teilen.
