BEDIENUNGSANLEITUNG Condens GC7000iW BOSCH

Inhaltsverzeichnis 1 Symbolerklärung und Sicherheitshinweise

1 Symbolerklärung und Sicherheitshinweise ..... 2

1.1 Symbolerklärung....2
1.2 Allgemeine Sicherheitshinweise .... 3

2 Angaben zum Produkt .... 4

2.1 Konformitätserklärung....4

3 Bedienung....4

3.1 Gerät ein-/ausschalten....4
3.2 Bedienfeldübersicht ....5
3.3 Symbole im Display .... 5
3.4 Heizung einschalten....6
3.4.1 Heizbetrieb einschalten....6
3.4.2 Maximale Heizwassertemperatur einstellen.....6
3.5 Warmwasserbereitung einstellen ..... 6
3.5.1 Warmwasserbetrieb ein-/ausschalten ..... 6
3.5.2 Warmwassertemperatur einstellen....6
3.6 Manuellen Sommerbetrieb einstellen....6

4 Thermische Desinfektion ....7

5 Energiesparhinweise....7

6 Störungen....8

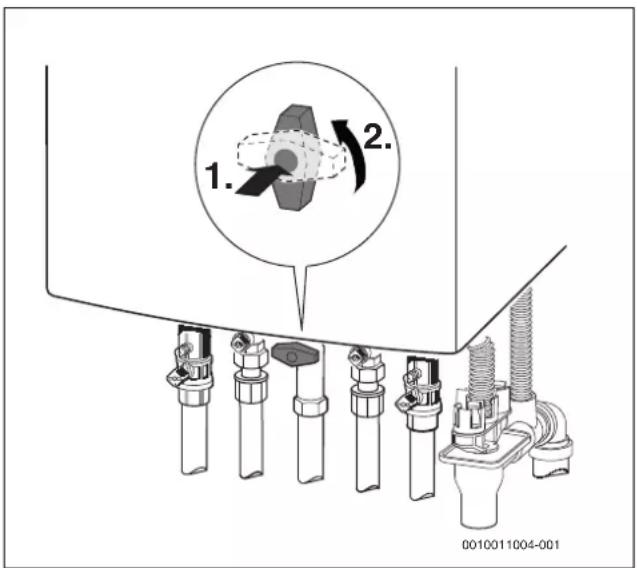

6.1 Gashahn öffnen/schließen ..... 8
6.2 Störungen beheben .... 8

7 Wartung....8

8 Energieverbrauch, Umweltschutz und Entsorgung ... ... 9

8.1 Produktdaten zum Energieverbrauch ..... 9
8.2 Umweltschutz....11
8.3 Entsorgung....11

9 Fachbegriffe ....11

1.1 Symbolerklärung

Warnhinweise

In Warnhinweisen kennzeichnen Signalwörter die Art und Schwere der Folgen, falls die Maßnahmen zur Abwendung der Gefahr nicht befolgt werden.

Folgende Signalwörter sind definiert und können im vorliegenden Dokument verwendet sein:

GEFAHR:

GEFAHR bedeutet, dass schwere bis lebensgefährliche Personenschäden auftreten werden.

WARNUNG:

WARNUNG bedeutet, dass schwere bis lebensgefährliche Personenschäden auftreten können.

VORSICHT:

VORSICHT bedeutet, dass leichte bis mittelschwere Personenschäden auftreten können.

HINWEIS:

HINWEIS bedeutet, dass Sachschäden auftreten können.

Wichtige Informationen

Wichtige Informationen ohne Gefahren für Menschen oder Sachen werden mit dem gezeigten Info-Symbol gekennzeichnet.

1.2 Allgemeine Sicherheitshinweise

⚠ Hinweise für die Zielgruppe

Diese Bedienungsanleitung richtet sich an den Betreiber der Heizungsanlage.

Die Anweisungen in allen Anleitungen müssen eingehalten werden. Bei Nichtbeachten können Sachschäden und Personenschäden bis hin zur Lebensgefahr entstehen.

▶ Bedienungsanleitungen (Wärmeerzeuger, Heizungsregler, usw.) vor der Bedienung lesen und aufbewahren.

▶ Sicherheits- und Warnhinweise beachten.

⚠️ Bestimmungsgemäße Verwendung

Das Produkt darf nur zur Erwärmung von Heizwasser und zur Warmwasserbereitung verwendet werden.

Jede andere Verwendung ist nicht bestimmungsgemäß. Daraus resultierende Schäden sind von der Haftung ausgeschlossen.

⚠️ Verhalten bei Gasgeruch

Bei austretendem Gas besteht Explosionsgefahr. Beachten Sie bei Gasgeruch die folgenden Verhaltensregeln.

▶ Flammen- oder Funkenbildung vermeiden:
– Nicht rauchen, kein Feuerzeug und keine Streichhölzer benutzen.
- Keine elektrischen Schalter betätigen, keinen Stecker ziehen.
– Nicht telefonieren und nicht klingeln.
▶ Gaszufuhr an der Hauptabsperreinrichtung oder am Gaszähler sperren.
▶ Fenster und Türen öffnen.
▶ Alle Bewohner warnen und das Gebäude verlassen.
▶ Betreten des Gebäudes durch Dritte verhindern.
▶ Außerhalb des Gebäudes: Feuerwehr, Polizei und das Gasversorgungsunternehmen anrufen.

⚠ Lebensgefahr durch Vergiftung mit Abgasen

Bei austretendem Abgas besteht Lebensgefahr.

▶ Abgasführende Teile nicht ändern.

Beachten Sie bei beschädigten oder undichten Abgasleitungen oder bei Abgasgeruch die folgenden Verhaltensregeln.

▶ Wärmeerzeuger ausschalten.
▶ Fenster und Türen öffnen.
▶ Gegebenenfalls alle Bewohner warnen und das Gebäude verlassen.

▶ Betreten des Gebäudes durch Dritte verhindern.
▶ Zugelassenen Fachbetrieb benachrichtigen.
▶ Mängel sofort beseitigen lassen.

⚠️ Inspektion und Wartung

Fehlende oder mangelhafte Reinigung, Inspektion oder Wartung kann zu Sach- und/oder Personenschäden führen bis hin zur Lebensgefahr.

▶ Arbeiten nur von einem zugelassenen Fachbetrieb ausführen lassen.
▶ Mängel sofort beseitigen lassen.
Heizungsanlage einmal jährlich von einem zugelassenen Fachbetrieb inspizieren lassen und erforderliche Wartungs- und Reinigungsarbeiten durchführen lassen.
Wärmeerzeuger mindestens alle zwei Jahre reinigen lassen.
▶ Wir empfehlen, einen Vertrag über eine jährliche Inspektion und eine bedarfsorientierte Wartung mit einem zugelassenen Fachbetrieb abzuschließen.

⚠ Umbau und Reparaturen

Unsachgemäße Veränderungen am Wärmeerzeuger oder an anderen Teilen der Heizungsanlage können zu Personenschäden und/oder Sachschäden führen.

▶ Arbeiten nur von einem zugelassenen Fachbetrieb ausführen lassen.
▶ Niemals die Verkleidung des Wärmeerzeugers entfernen.
▶ Keine Änderungen am Wärmeerzeuger oder an anderen Teilen der Heizungsanlage vornehmen.
▶ Auslauf der Sicherheitsventile keinesfalls verschließen. Heizungsanlagen mit Warmwasserspeicher: während der Aufheizung kann Wasser am Sicherheitsventil des Warmwasserspeichers austreten.

⚠️ Raumluftabhängiger Betrieb

Der Aufstellraum muss ausreichend belüftet sein, wenn der Wärmeerzeuger die Verbrennungsluft aus dem Raum bezieht.

Belüftungs- und Entlüftungsöffnungen in Türen, Fenstern und Wänden nicht verkleinern oder verschließen.
▶ Einhaltung der Lüftungsanforderungen in Absprache mit einer Fachkraft sicherstellen:

– bei baulichen Veränderungen (z. B. Austausch von Fenstern und Türen)

– beim nachträglichen Einbau von Geräten mit Abluftführung nach außen (z. B. Abluftgebläse, Küchenlüfter oder Klimageräte).

⚠️ Verbrennungsluft/Raumluft

Die Luft im Aufstellraum muss frei sein von entzündlichen oder chemisch aggressiven Stoffen.

Keine leicht entflammbaren oder explosiven Materialien (Papier, Benzin, Verdünnungen, Farben, usw.) in der Nähe des Wärmeerzeugers verwenden oder lagern.
Keine korrosionsfördernden Stoffe (Lösungsmittel, Klebstoffe, chlorhaltige Reinigungsmittel, usw.) in der Nähe des Wärmeerzeugers verwenden oder lagern.

⚠ Sachschaden durch Frost

Wenn die Heizungsanlage in keinem frostsicheren Raum steht und außer Betrieb ist, dann kann sie bei Frost einfrieren. Im Sommerbetrieb oder bei gesperrtem Heizbetrieb besteht nur Gerätefrostschutz.

Heizungsanlage, soweit möglich, ständig eingeschaltet lassen und die Vorlauftemperatur auf mindestens 30 °C einstellen, -oder-

▶ Heizungs- und Trinkwasserleitungen von einer Fachkraft am tiefsten Punkt entleeren lassen. -oder-

▶ Von einer Fachkraft Frostschutzmittel ins Heizwasser mischen und den Warmwasserkreislauf entleeren lassen.

▶ Alle 2 Jahre prüfen lassen, ob der erforderliche Frostschutz noch sichergestellt ist.

⚠ Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke

Zur Vermeidung von Gefährdungen durch elektrische Geräte gelten entsprechend EN 60335-1 folgende Vorgaben:

„Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.“

„Wenn die Netzanschlussleitung beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.“

2 Angaben zum Produkt

2.1 Konformitätserklärung

Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den europäischen und nationalen Anforderungen.

CE Mit der CE-Kennzeichnung wird die Konformität des Produkts mit allen anzuwendenden EU-Rechtsvorschriften erklärt, die das Anbringen dieser Kennzeichnung vorsehen.

Der vollständige Text der Konformitätserklärung ist im Internet verfügbar: www.junkers.com.

3 Bedienung

Diese Bedienungsanleitung beschreibt die Bedienung des Gas-Brennwertgeräts. Abhängig von der verwendeten Bedieneinheit kann die Bedienung mancher Funktionen von dieser Beschreibung abweichen. Beachten Sie daher auch die Bedienungsanleitung der Bedieneinheit.

3.1 Gerät ein-/ausschalten

Einschalten

▶ Gerät am Schalter Ein/Aus (→ Bild 1) einschalten.
Das Display leuchtet und zeigt nach kurzer Zeit die Gerätetemperatur.

Wenn im Display das Symbol ☐scheint, bleibt das Gerät 15 Minuten lang auf kleinster Wärmeleistung, um den Kondensatsiphon im Gerät zu füllen.

Ausschalten

HINWEIS:

Anlagenschaden durch Frost!

Die Heizungsanlage kann nach längerer Zeit einfrieren (z. B. bei einem Netzausfall, Ausschalten der Versorgungsspannung, fehlerhafter Brennstoffversorgung, Kesselstörung usw.).

▶ Sicherstellen, dass die Heizungsanlage ständig in Betrieb ist (insbesondere bei Frostgefahr).

Bei ausgeschaltetem Gerät besteht kein Blockierschutz.

Der Blockierschutz verhindert ein Festsitzen der Heizungspumpe und des 3-Wege-Ventils nach längerer Betriebspause.

▶ Gerät am Schalter Ein/Aus (→ Bild 1) ausschalten.

3.2 Bedienfeldübersicht

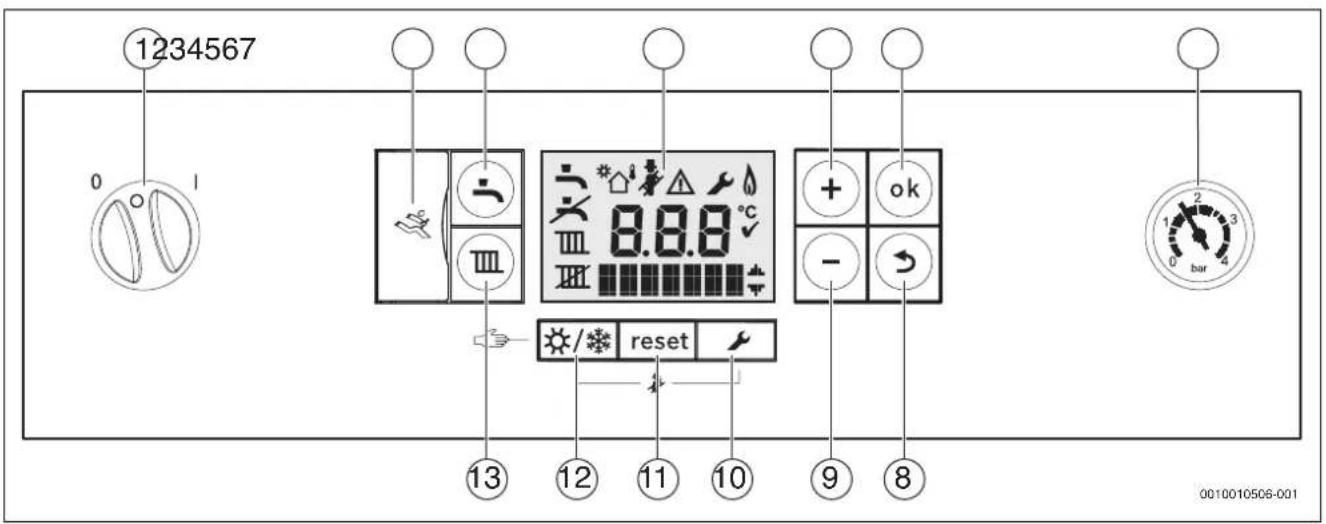

1234567 0 1 8.8.8 °C + ok - → reset ⑬ ⑭ ⑮ ⑯ ⑰ 0010010506-001

Bild 1 Bedienfeld bei geöffneter Bedienfeldblende

[1] Schalter Ein/Aus

[2] Diagnoseschnittstelle

[3] Taste

[4] Display

[5] Taste +

[6] Taste ok

[7] Manometer

[8] Taste

[9] Taste -

[10] Taste

[11] Taste reset

[12] Taste 🌿/❄️

[13] Taste III

3.3 Symbole im Display

Symbol	Erläuterung
	Warmwasserbetrieb ein
	Warmwasserbetrieb aus
	Heizbetrieb ein
	Heizbetrieb aus
	Solarbetrieb
	Außentemperaturgeführter Betrieb (Regelsystem mit Au-ßentemperaturfühler)1)
	Schornsteinfegerbetrieb
	Störung
	Servicebetrieb
	Brennerbetrieb
	Temperatureinheit
	Speichern erfolgreich
	Anzeige weiterer Menüs/Servicefunktionen Blättern mit Taste + und Taste -

1) Wird nicht bei jedem Gerät angezeigt

Tab. 1 Symbole im Display ( Bild 1)

3.4 Heizung einschalten

3.4.1 Heizbetrieb einschalten

▶ Taste III so oft drücken, bis im Display das Symbol III oder III blinkt.
▶ Taste + oder Taste – drücken, um den Heizbetrieb ein- oder auszuschalten:
- III = Heizbetrieb
- = kein Heizbetrieb

Wenn „kein Heizbetrieb“ eingestellt wurde, kann der Heizbetrieb durch das angeschlossene Regelsystem nicht aktiviert werden.

▶ Taste ok drücken, um die Einstellung zu speichern.

Das Symbol erscheint für kurze Zeit.

Bei eingeschaltetem Brenner erscheint das Symbol

3.4.2 Maximale Heizwassertemperatur einstellen

Die Temperatur des Heizwassers wird über die Vorlauftemperatur eingestellt. Die maximale Vorlauftemperatur kann zwischen 30 °C und 82 °C ^1 eingestellt werden. Die momentane Vorlauftemperatur wird im Display angezeigt.

Bei Fußbodenheizungen die maximal zulässige Vorlauftemperatur beachten.

Bei eingeschaltetem Heizbetrieb:

▶ Taste III drücken.
Im Display blinkt die eingestellte maximale Vorlauftemperatur und das Symbol Ⅲ erscheint.
▶ Taste + oder Taste – drücken, um die gewünschte maximale Vorlauf-temperatur einzustellen.

Vorlauftemperatur Anwendungsbeispiel

ca. 50 °C Fußbodenheizung
ca. 75 °C Radiatorenheizung
ca. 82 °C Konvektorenheizung

Tab. 2 maximale Vorlauftemperatur

▶ Taste ok drücken, um die Einstellung zu speichern.

Das Symbol erscheint für kurze Zeit.

3.5 Warmwasserbereitung einstellen

3.5.1 Warmwasserbetrieb ein-/ausschalten

▶ Taste ☐ so oft drücken, bis im Display das Symbol ☐ oder ✗ blinkt.
▶ Taste + oder Taste – drücken, um den gewünschten Warmwasserbetrieb einzustellen:
- = Warmwasserbetrieb
- + eco = eco-Betrieb
- ✗ = kein Warmwasserbetrieb

Wenn „kein Warmwasserbetrieb“ eingestellt wurde, kann der Warmwasserbetrieb durch das angeschlossene Regelsystem nicht aktiviert werden.

▶ Taste ok drücken, um die Einstellung zu speichern.

Das Symbol erscheint für kurze Zeit.

Bei eingeschaltetem Brenner erscheint das Symbol

1) Der Maximalwert kann vom Servicetechniker herabgesetzt sein.

Warmwasser- oder eco-Betrieb?

Bei GC7000iW ...-Geräten mit Warmwasserspeicher:

• Warmwasserbetrieb

Wenn die Temperatur im Warmwasserspeicher um mehr als 5 K (°C) unter die eingestellte Temperatur sinkt, wird der Warmwasserspeicher wieder bis zur eingestellten Temperatur geheizt. Danach geht das Gerät in den Heizbetrieb.

- eco-Betrieb

Wenn die Temperatur im Warmwasserspeicher um mehr als 10 K (°C) unter die eingestellte Temperatur sinkt, wird der Warmwasserspeicher wieder bis zur eingestellten Temperatur geheizt. Danach geht das Gerät in den Heizbetrieb.

Bei GC7000iW ... C-Geräten:

• Warmwasserbetrieb

Das Gerät wird ständig auf der eingestellten Temperatur gehalten. Dadurch kurze Wartezeit bei einer Warmwasserentnahme. Auch wenn kein Warmwasser entnommen wird, schaltet deshalb das Gerät ein.

- eco-Betrieb

Eine Aufheizung auf die eingestellte Temperatur erfolgt erst, sobald warmes Wasser entnommen wird.

3.5.2 Warmwassertemperatur einstellen

WARNUNG:

Verletzungsgefahr durch Verbrühung!

▶ Temperatur im normalen Betrieb nicht höher als 60 °C einstellen.

▶ Taste → drücken.

Die eingestellte Warmwassertemperatur blinkt.

▶ Taste + oder Taste – drücken, um die gewünschte Warmwassertemperatur einzustellen.

▶ Taste ok drücken, um die Einstellung zu speichern.

Das Symbol erscheint für kurze Zeit.

3.6 Manuellen Sommerbetrieb einstellen

Im Sommerbetrieb ist die Heizungspumpe und damit die Heizung abgeschaltet. Die Warmwasserversorgung sowie die Stromversorgung für das Regelsystem bleiben erhalten.

Manuellen Sommerbetrieb ein-/ausschalten:

▶ Zum Einschalten: Taste ✉/※ so oft drücken, bis im Display das Symbol 📂 blinkt.
Zum Ausschalten: Taste ✉/✿ so oft drücken, bis im Display das Symbol 📊 blinkt.
▶ Taste ok drücken, um die Einstellung zu speichern.
Das Symbol erscheint für kurze Zeit.

Weitere Hinweise finden Sie in der Bedienungsanleitung des Regelsystems.

4 Thermische Desinfektion

Um bei Geräten mit Warmwasserspeicher einer bakteriellen Verunreinigung des Warmwassers z. B. durch Legionellen vorzubeugen, empfehlen wir nach längerem Stillstand eine thermische Desinfektion.

Sie können einen Heizungsregler mit Warmwassersteuerung so programmieren, dass eine thermische Desinfektion stattfindet. Alternativ können Sie einen Fachmann beauftragen, die thermische Desinfektion durchzuführen.

VORSICHT:

Verletzungsgefahr durch Verbrühung!

Während der thermischen Desinfektion kann die Entnahme von ungemischtem Warmwasser zu schweren Verbrühungen führen.

▶ Maximal einstellbare Warmwassertemperatur nur zur thermischen Desinfektion verwenden.
▶ Hausbewohner über die Verbrühungsgefahr informieren.
▶ Thermische Desinfektion außerhalb der normalen Betriebszeiten durchführen.
▶ Warmwasser nicht ungemischt entnehmen.

Eine ordnungsgemäße thermische Desinfektion umfasst das Warmwassersystem einschließlich der Entnahmestellen.

▶ Thermische Desinfektion im Warmwasserprogramm des Heizungsreglers einstellen (→ Bedienungsanleitung des Heizungsreglers).
▶ Warmwasser-Entnahmestellen schließen.
▶ Eine eventuell vorhandene Zirkulationspumpe auf Dauerbetrieb einstellen.
▶ Sobald die maximale Temperatur erreicht ist: Nacheinander von der nächstgelegenen bis zur entferntesten Warmwasser-Entnahmestelle so lange Warmwasser entnehmen, bis 3 Minuten lang 70 °C heißes Wasser ausgetreten ist.
▶ Ursprüngliche Einstellungen wieder herstellen.

5 Energiesparhinweise

Sparsam heizen

Das Gerät ist für einen niedrigen Energieverbrauch und eine geringe Umweltbelastung bei gleichzeitig großer Behaglichkeit konstruiert. Entsprechend dem Wärmebedarf der Wohnung wird die Brennstoffzufuhr zum Brenner geregelt. Wenn der Wärmebedarf geringer wird, arbeitet das Gerät mit kleiner Flamme weiter. Fachleute nennen diesen Vorgang Stetigregelung. Durch die Stetigregelung werden die Temperaturschwankungen gering und die Wärmeverteilung in den Räumen gleichmäßig. So kann es vorkommen, dass das Gerät längere Zeit in Betrieb ist, aber dennoch weniger Brennstoff verbraucht als ein Gerät, das ständig ein- und ausschaltet.

Heizungsregelung

In Deutschland ist nach § 12 der Energieeinsparverordnung (EnEV) eine Heizungsregelung mit raumtemperaturgeführtem Regler oder außentemperaturgeführtem Regler und Thermostatventilen vorgeschrieben. Weiterführende Hinweise können Sie der Installations- und Bedienungsanleitung des Heizungsreglers entnehmen.

Thermostatventile

Um die gewünschte Raumtemperatur zu erreichen, öffnen Sie die Thermostatventile ganz. Wenn die Temperatur nach längerer Zeit nicht erreicht wird, erhöhen Sie die gewünschte Raumtemperatur am Regler.

Fußbodenheizung

Stellen Sie die Vorlauftemperatur nicht höher ein, als die vom Hersteller empfohlene maximale Vorlauftemperatur.

Lüften

Drehen Sie während des Lüftens die Thermostatventile zu und öffnen Sie für kurze Zeit die Fenster ganz. Lassen Sie zum Lüften die Fenster nicht gekippt. Sonst wird dem Raum ständig Wärme entzogen, ohne die Raumluft nennenswert zu verbessern.

Warmwasser

Wählen Sie die Warmwassertemperatur immer so niedrig wie möglich. Eine niedrige Einstellung am Temperaturregler bedeutet große Energieeinsparung.

Außerdem führen hohe Warmwassertemperaturen zu verstärkter Verkalkung und beeinträchtigen damit die Funktion des Gerätes (z. B. längere Aufheizzeiten oder geringere Auslaufmenge).

Zirkulationspumpe

Stellen Sie eine eventuell vorhandene Zirkulationspumpe für Warmwasser über ein Zeitprogramm auf Ihre individuellen Bedürfnisse ein (z. B. morgens, mittags, abends).

6 Störungen

6.1 Gashahn öffnen/schließen

▶ Griff drücken und nach links bis zum Anschlag drehen (Griff in Fließrichtung = offen).
▶ Griff drücken und nach rechts bis zum Anschlag drehen (Griff quer zur Fließrichtung = geschlossen).

1. 2. 0010011004-001

Bild 2 Gashahn öffnen

6.2 Störungen beheben

Das Symbol ⚠ zeigt an, dass eine Störung aufgetreten ist. Die Ursache der Störung wird codiert angezeigt (z. B. Störungscode EA 227).

III EA 227

0 010 002 711-002

Bild 3 Beispiel eines Störungscodes

▶ Gerät ausschalten und wieder einschalten.
-oder-
▶ Taste reset drücken, bis Reset anzeigt wird.

Das Gerät geht wieder in Betrieb und die Vorlauftemperatur wird angezeigt.

Wenn sich eine Störung nicht beseitigen lässt:

▶ Fachbetrieb oder Kundendienst anrufen.
▶ Angezeigten Störungscode und die Gerätedaten mitteilen.

Gerätedaten

Gerätebezeichnung1)
Seriennummer1)
Datum der Inbetriebnahme
Anlagenersteller

1) Die Angabe finden Sie auf dem Typschild in der Bedienfeldblende.

Tab. 3 Gerätedaten zur Weitergabe im Störungsfall

7 Wartung

Inspektion und Wartung

Der Betreiber ist für die Sicherheit und Umweltverträglichkeit der Heizungsanlage verantwortlich (Bundes-Immissionsschutzgesetz).

Regelmäßige Inspektion und Wartung sind Voraussetzungen für den sicheren und umweltverträglichen Betrieb der Heizungsanlage.

Wir empfehlen, einen Vertrag zur jährlichen Inspektion und bedarfsabhängigen Wartung mit einem zugelassenen Fachbetrieb abzuschließen.

▶ Arbeiten nur von einem zugelassenen Fachbetrieb ausführen lassen.
▶ Festgestellte Mängel unverzüglich beheben lassen.

Verkleidung reinigen

Keine scharfen oder ätzenden Reinigungsmittel verwenden.
▶ Verkleidung mit feuchtem Tuch abreiben.

Betriebsdruck der Heizung kontrollieren

Der Betriebsdruck beträgt im Normalfall 1 bis 2 bar.

Wenn ein höherer Betriebsdruck erforderlich ist, erhalten Sie den Wert von Ihrem Fachmann.

▶ Aktuellen Betriebsdruck am Manometer ablesen (→ Bild 1, Seite 5).

Heizwasser nachfüllen

Das Nachfüllen von Heizwasser ist an jeder Heizungsanlage verschieden. Lassen Sie sich deshalb das Nachfüllen von Ihrem Fachmann zeigen.

HINWEIS:

Sachschaden durch Temperaturspannungen!

Beim Nachfüllen von kaltem Heizwasser in einen heißen Kessel können thermische Spannungen zu Spannungsrisen führen.

▶ Heizungsanlage nur im kalten Zustand befüllen. Maximale Vorlauf-temperatur 40 °C.

Maximaler Druck von 3 bar, bei höchster Temperatur des Heizwassers, darf nicht überschritten werden (Sicherheitsventil öffnet).

Heizkörper entlüften

Wenn Heizkörper nicht gleichmäßig warm werden:

▶ Heizkörper entlüften.

Wärmeträgerflüssigkeit nachfüllen bei Solaranlagen

Das Nachfüllen von Wärmeträgerflüssigkeit darf nur von einem Fachmann ausgeführt werden.

Maximaler Druck von 6 bar, bei höchster Temperatur der Solaranlage, darf nicht überschritten werden (Sicherheitsventil öffnet).

8 Energieverbrauch, Umweltschutz und Entsorgung

8.1 Produktdaten zum Energieverbrauch

Die folgenden Produktdaten entsprechen den Anforderungen der EU-Verordnungen Nr. 811/2013, 812/2013, 813/2013 und 814/2013 zur Ergänzung der Richtlinie 2010/30/EU.

Produktdaten Symbol Einheit 7 736 901 092			7 736 901 093	7 736 901 1857 736 901 186	7 736 901 0947 736 901 095	7 736 901 0967 736 901 097
Produkttyp -- GC7000iW 14 B			23GC7000iW 14 23	GC7000iW 14 B21GC7000iW 14 21	GC7000iW 24 B23/21GC7000iW 24 23/21	GC7000iW 24 BC23/21GC7000iW 24 C23/21
Brennwertkessel -- ja ja ja ja
Kombiheizgerät	-	-	nein	nein	nein	ja
Nennwärmeleistung	Prated	kW	14	14	24	20
Jahreszeitbedingte Raumheizungs-Energieeffizienz	_s	%	93	93	93	93
Energieeffizienzklasse	-	-	A	A	A	A
Nutzbare Wärmeleistung
Bei Nennwärmeleistung und Hochtemperaturbetrieb1)	P_4	kW	14,0	14,0	24,0	20,0
Bei 30 % der Nennwärmeleistung und Nieder-temperaturbetrieb2)	P_1	kW	4,7	4,7	8,0	6,7
Wirkungsgrad
Bei Nennwärmeleistung undHochtemperaturbetrieb1)	_4	%	87,4	87,4	87,8	87,8
Bei 30 % der Nennwärmeleistung undNiedertemperaturbetrieb2)	_1	%	98,1	98,1	98,0	97,4
Hilfsstromverbrauch
Bei Volllast	eI_max	kW	0,040	0,040	0,060	0,060
Bei Teillast	eI_min	kW	0,012	0,012	0,018	0,018
Im Bereitschaftszustand	P_SB	kW	0,002	0,002	0,002	0,002
Sonstige Angaben
Wärmeverlust im Bereitschaftszustand	P_stby	kW	0,069	0,069	0,069	0,071
Stickoxidemission	NO_x	mg/kWh	25	35	35	35
Schallleistungspegel in Innenräumen	L_WA	dB	47	47	50	48
Zusätzliche Angaben für Kombiheizgeräte
Angegebenes Lastprofil	-	-	-	-	-	XL
Täglicher Stromverbrauch	Q_elec	kWh	-	-	-	0,143
Jahresstromverbrauch	AEC	kWh	-	-	-	31
Täglicher Brennstoffverbrauch	Q_fuel	kWh	-	-	-	22,709
Jährlicher Brennstoffverbrauch	AFC	GJ	-	-	-	19
Warmwasserbereitungs-Energieeffizienz	_wh	%	-	-	-	83
Warmwasserbereitungs-Energieeffizienzklasse	--		-	-	-	A

1) Hochtemperaturbetrieb bedeutet eine Rücklauftemperatur von 60 °C am Heizgeräteinlass und eine Vorlauftemperatur von 80 °C am Heizgerätauslass.

2) Niedertemperaturbetrieb bedeutet eine Rücklauftemperatur (am Heizgeräteinlass) für Brennwertkessel von 30 °C, für Niedertemperaturkessel von 37 °C und für andere Heizgeräte von 50 °C

Tab. 4 Produktdaten zum Energieverbrauch

Die folgenden Produktdaten entsprechen den Anforderungen der EU-Verordnungen Nr. 811/2013, 812/2013, 813/2013 und 814/2013 zur Ergänzung der Richtlinie 2010/30/EU.

Produktdaten Symbol Einheit 7 736 901 098			7 736 901 099	7 736 901 1007 736 901 101	7 736 901 1027 736 901 103
Produkttyp -- GC7000iW 28 BC 23/21			GC7000iW 28 C 23/21	GC7000iW 35 BC 23/21GC7000iW 35 C 23/21	GC7000iW 42 B 23/21GC7000iW 42 23/21
Brennwertkessel -- ja ja ja
Kombiheizgerät -- ja ja nein
Nennwärmeleistung P	rated	kW	20 28	40
Jahreszeitbedingte Raumheizungs-Energieeffizienz	_s	%	93	93	93
Energieeffizienzklasse	-	-	A	A	A
Nutzbare Wärmeleistung
Bei Nennwärmeleistung und Hochtemperaturbetrieb1)	P_4	kW	20,0	28,1	40,0
Bei 30 % der Nennwärmeleistung und Nieder-temperaturbetrieb2)	P_1	kW	6,7	9,4	13,3
Wirkungsgrad
Bei Nennwärmeleistung undHochtemperaturbetrieb1)	_4	%	87,8	88,2	87,7
Bei 30 % der Nennwärmeleistung undNiedertemperaturbetrieb2)	_1	%	98,2	97,7	97,7
Hilfsstromverbrauch
Bei Volllast	eI_max	kW	0,047	0,050	0,082
Bei Teillast	eI_min	kW	0,014	0,015	0,015
Im Bereitschaftszustand	P_SB	kW	0,002	0,002	0,002
Sonstige Angaben
Wärmeverlust im Bereitschaftszustand	P_stby	kW	0,071	0,085	0,075
Stickoxidemission	NO_x	mg/kWh	35 32	34
Schallleistungspegel in Innenräumen	L_WA	dB	48 50	52
Zusätzliche Angaben für Kombiheizgeräte
Angegebenes Lastprofil	--		XL	XL -
Täglicher Stromverbrauch	Q_elec	kWh	0,147	0,117	-
Jahresstromverbrauch	AEC kWh		32 26	-
Täglicher Brennstoffverbrauch	Q_fuel	kWh	22,516	23,2	-
Jährlicher Brennstoffverbrauch	AFC	GJ	19	18	-
Warmwasserbereitungs-Energieeffizienz	_wh	%	83	82	-
Warmwasserbereitungs-Energieeffizienzklasse	--		A	A	-

1) Hochtemperaturbetrieb bedeutet eine Rücklauftemperatur von 60 °C am Heizgeräteinlass und eine Vorlauftemperatur von 80 °C am Heizgerätauslass.

2) Niedertemperaturbetrieb bedeutet eine Rücklauftemperatur (am Heizgeräteinlass) für Brennwertkessel von 30 °C, für Niedertemperaturkessel von 37 °C und für andere Heizgeräte von 50 °C

Tab. 5 Produktdaten zum Energieverbrauch

8.2 Umweltschutz

Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz werden strikt eingehalten.

Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftlicher Gesichtspunkte bestmögliche Technik und Materialien ein.

8.3 Entsorgung

Verpackung

Bei der Verpackung sind wir an den länderspezifischen Verwertungssystemen beteiligt, die ein optimales Recycling gewährleisten.

Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

Altgerät

Altgeräte enthalten Wertstoffe, die wiederverwertet werden können. Die Baugruppen sind leicht zu trennen. Kunststoffe sind gekennzeichnet. Somit können die verschiedenen Baugruppen sortiert und wiederverwertet oder entsorgt werden.

9 Fachbegriffe

Betriebsdruck

Der Betriebsdruck ist der Druck in der Heizungsanlage.

Brennwertgerät

Das Brennwertgerät nutzt nicht nur die Wärme, die als messbare Temperatur der Heizgase bei der Verbrennung entsteht, sondern auch zusätzlich die Wärme des Wasserdampfes. Deshalb hat ein Brennwertgerät einen besonders hohen Wirkungsgrad.

Durchlaufprinzip

Das Wasser erwärmt sich, während es durch das Gerät fließt. Die maximale Zapfkapazität steht schnell zur Verfügung, ohne längere Wartezeit oder Unterbrechung für das Aufheizen.

Heizungsregler

Der Heizungsregler sorgt für die automatische Regelung der Vorlauftemperatur in Abhängigkeit von der Außentemperatur (bei außentemperaturgeführten Reglern) oder der Raumtemperatur in Verbindung mit einem Zeitprogramm.

Heizungsrücklauf

Der Heizungsrücklauf ist der Rohrstrang, in dem das Heizwasser mit niedrigerer Temperatur von den Heizflächen zum Gerät zurück fließt.

Heizungsvorlauf

Der Heizungsvorlauf ist der Rohrstrang, in dem das Heizwasser mit höherer Temperatur vom Gerät zu den Heizflächen fließt.

Heizwasser

Das Heizwasser ist das Wasser mit dem die Heizungsanlage befüllt ist.

Thermostatventil

Das Thermostatventil ist ein mechanischer Temperaturregler, der abhängig von der Umgebungstemperatur über ein Ventil einen niedrigeren oder höheren Durchfluss des Heizwassers gewährt, um eine Temperatur konstant zu halten.

Siphon

Der Siphon ist ein Geruchsverschluss zur Ableitung von Wasser, das aus einem Sicherheitsventil austritt.

Vorlauftemperatur

Die Vorlauftemperatur ist die Temperatur, mit der das erwärmte Heizwasser vom Gerät zu den Heizflächen fließt.

Zirkulationspumpe

Eine Zirkulationspumpe lässt das Warmwasser zwischen Speicher und Zapfstelle zirkulieren. So steht an der Zapfstelle sofort warmes Wasser zur Verfügung.

DEUTSCHLAND

Bosch Thermotechnik GmbH

Postfach 1309

D-73243 Wernau

www.junkers.com

Betreuung Fachhandwerk

Telefon: [phone] ^1

Telefax: (0 18 03) 337 336 ^2

[e-mail]

Technische Beratung/Ersatzteil-Beratung

Telefon: [phone] ^1

Kundendienstannahme

(24-Stunden-Service)

Telefon: [phone] ^1

Telefax: (0 18 03) 337 339 ^2

[e-mail]

Schulungsannahme

Telefon: [phone] ^1

Telefax: (0 18 03) 337 336 ^2

[e-mail]

^1 Aus dem deutschen Festnetz 0,20 €/Gespräch,

aus nationalen Mobilfunknetzen max. 0,60 €/Gespräch.

^2 Aus dem deutschen Festnetz 0,09 €/Min.

ÖSTERREICH

Robert Bosch AG

Geschäftsbereich Thermotechnik

Göllnergasse 15-17

A-1030 Wien

Allgemeine Anfragen: [phone]

Technische Hotline: [phone]

[e-mail]

SCHWEIZ

Vertrieb

Tobler Haustechnik AG

Steinackerstraße 10

CH-8902 Urdorf

Service

Tobler Haustechnik AG

Heizungsservice

Steinackerstraße 10

CH-8902 Urdorf

www.haustechnik.ch

Servicenummer: 0842 840 840
