| Produkttyp | Notebook-PC (Netbook) |
| Marke | Acer |
| Modell | Aspire One KAV60 |
| Abmessungen (ca.) | 260 x 180 x 25 mm (10.2 x 7.1 x 1.0 in) |
| Gewicht (ca.) | 1.1 kg (2.4 lbs) |
| Bildschirm | 10,1-Zoll LED-hintergrundbeleuchtetes LCD, 1024 x 600 Auflösung |
| Prozessor | Intel Atom N270 (1,6 GHz, 512 KB L2-Cache) |
| RAM | 1 GB DDR2 SDRAM (erweiterbar auf 2 GB) |
| Speicher | 160 GB SATA-Festplatte (5400 U/min) |
| Betriebssystem | Windows XP Home Edition SP3 (oder Linux-Variante) |
| Akku | 6-Zellen-Lithium-Ionen, 4400 mAh (bis zu 5 Stunden) |
| Netzteil | Netzadapter, 19 V, 1,58 A (30 W) |
| Drahtlose Konnektivität | 802.11 b/g WLAN, Bluetooth 2.0 (optional) |
| Kabelgebundene Konnektivität | 10/100 Ethernet, 2 x USB 2.0, 1 x VGA (externes Display), Kopfhörer-/Lautsprecheranschluss |
| Kartenleser | Multi-in-1 (SD, MMC, Memory Stick, xD-Picture Card) |
| Webcam | 0,3 MP integrierte Webcam |
| Audio | Integrierte Stereolautsprecher, Mikrofon |
| Zertifizierungen | FCC, CE, RoHS konform |
| Sicherheitshinweise | Lüftungsöffnungen nicht blockieren; Flüssigkeiten vermeiden; nur von Acer zugelassenes Zubehör verwenden; bei Gewitter Netzstecker ziehen. |
| Reinigung | Ausschalten und Netzstecker ziehen; mit einem weichen, trockenen Tuch abwischen; keine Lösungsmittel oder Scheuermittel. |
| Akkupflege | Vor erstem Gebrauch vollständig aufladen; vollständige Entladung vermeiden; bei Nichtgebrauch mit 30-50 % Ladung lagern. |
| Reparatur & Ersatzteile | Wenden Sie sich an ein autorisiertes Acer-Servicecenter; verwenden Sie Original-Acer-Teile; vom Benutzer austauschbar: Akku, RAM, Festplatte (mit Vorsicht). |
Häufig gestellte Fragen - Aspire One KAV60 ACER
Benutzerfragen zu Aspire One KAV60 ACER
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Laptop kostenlos im PDF-Format! Finden Sie Ihr Handbuch Aspire One KAV60 - ACER und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Aspire One KAV60 von der Marke ACER.
BEDIENUNGSANLEITUNG Aspire One KAV60 ACER
Alle Rechte vorbehalten.
Kurzanleitung für Aspire one Serie
Originalausgabe: 02/2009
Gelegentliche Änderungen der Informationen in dieser Veröffentlichung behalten wir uns ohne Ankündigung vor. Diese Änderungen werden jeweils in die folgenden Ausgaben dieses Handbuchs, zusätzlicher Dokumente oder Veröffentlichungen übernommen.
Notieren Sie nachfolgend die Modellnummer, Seriennummer sowie Kaufdatum und -ort. Die Serien- und Modellnummer befinden sich auf dem Etikett an Ihrem Computer. Wenn Sie sich bezüglich Ihres Geräts an die Firma wenden, müssen Sie die Seriennummer, die Modellnummer und die Kaufdaten immer mit angeben.
Acers Haftbarkeit hinsichtlich dieser Anleitung beschränkt sich auf die Haftbarkeit, die in der entsprechenden Produktgarantie festgelegt wird.
Kein Teil dieser Veröffentlichung darf in irgendeiner Form oder durch irgendwelche Verfahren sei es elektronisch, mechanisch, durch Fotokopieren, Aufnahme oder andere Verfahren ohne vorherige schriftliche Zustimmung von Acer Incorporated reproduziert, in einem Datenabrufsystem gespeichert oder übertragen werden.
Notebook-PC der Aspire one Serie
Modellnummer: ____
Seriennummer: ____
Kaufdatum: ____
Kaufort: ____
Acer und das Acer-Logo sind eingetragene Warenzeichen von Acer Incorporated. Produktnamen und Warenzeichen anderer Unternehmen werden in diesem Handbuch nur zu Identifikationszwecken verwendet und sind das Eigentum der jeweiligen Unternehmen.
AbschnittFür den Anfang
Abbildung nur Referenz und kann zum Produkt variieren. Das tatsächliche Produkt kann sich von den Abbildungen unterscheiden.
Das Wichtigste zuerst
Wir möchten uns bei Ihnen dafür bedanken, dass Sie sich in Bezug auf mobilen Computerbedarf für ein Acer-Notebook entschieden haben.
Hilfen
Als Hilfe für Sie bei der Verwendung des Acer-Notebooks haben wir einen Satz von Richtlinien aufgestellt*:
Zuallererst hilft Ihnen die Kurzanleitung dabei, Ihren Computer das erste Mal in Betrieb zu nehmen.
Das Anwendungs-Handbuch stellt Ihnen die grundlegenden Features und Funktionen Ihres neuen Computers vor. Für weitere Informationen dazu, wie Ihnen Ihr Computer helfen kann, noch produktiver zu arbeiten, lesen Sie bitte die AcerSystem Benutzeranleitung. Dieses Benutzerhandbuch enthält detaillierte Informationen zu Themen wie z. B. Systemprogramme, Datenwiederherstellung, Erweiterungsoptionen und Problemehebung. Darüber hinaus enthält es Informationen zur Garantie und allgemeine Bestimmungen und Sicherheitshinweise zu Ihrem Notebook. Das Benutzerhandbuch steht in PDF (Portable Document Format) zur Verfügung und ist bereits in Ihrem Notebook installiert.
Hinweis: Zum Betrachten der Datei muß Adobe Reader installiert sein. Wenn Adobe Reader nicht auf Ihrem Computer installiert ist, wird durch Klicken auf AcerSystem Benutzerhandbuch zuerst das Setup-Programm von Adobe Reader ausgeführt. Folgen Sie zur Durchführung der Installation den Anweisungen auf dem Bildschirm. Hinweise über die Verwendung von Adobe Reader finden Sie im Menü Hilfe und Support.
* WICHTIGER HINWEIS: Denken Sie daran, dass die beschriebenen Anleitungen, ob in ausgedruckter oder elektronischer Form, nur zur Erläuterung dienen. Mit Ausnahme der Informationen zur Garantie, die in der AcerSystem Benutzeranleitung enthalten ist, gibt Acer mit diesen Anleitungen keine Versprechungen oder Garantien hinsichtlich des von Ihnen gekauften Produktes. Acer übernimmt ausdrücklich keine Haftung für Fehler, die in diesen Anleitungen enthalten sind.
ASPIRE ① NE Serie
Netzkonfiguration
Diese Anleitung hilft Ihnen bei der Konfiguration Ihrer LAN- und Drahtlos-Netzeinstellungen, damit Sie eine Verbindung mit dem Internet herstellen können.
Herstellung einer LAN-Verbindung
Schließen Sie einfach das LAN-Kabel an den Ethernet (RJ-45)-Anschluss an. Siehe „Linke Seite“ auf Seite 10, um den Ort der Ethernet-Schnittstelle zu erfahren.

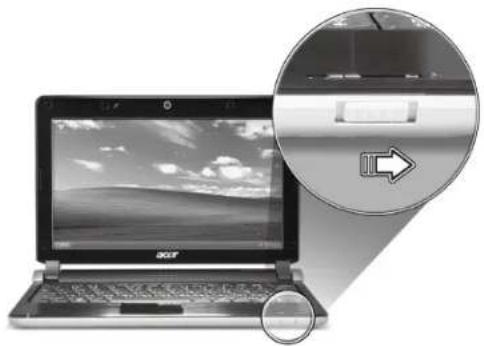

Herstellung einer Drahtlosverbindung
- Schalten Sie das WLAN mit dem Schalter auf der Vorderseite des Aspire one ein.
- Klicken Sie auf das Symbol - auf der Systemleiste und wählen Sie den Drahtlos-Zugriffspunkt aus, zu dem Sie eine Verbindung herstellen möchten.
3G-SIM-Karte einsetzen (Nur für bestimmte Modelle)
Entfernen Sie den Akku und setzen Sie eine 3G-SIM-Karte vorsichtig in den 3G-SIM-Karteneinschub hinein. Unter „Unterseite“ auf Seite 11 erfahren Sie den Ort des 3G SIM-Karteneinschubs.
Kurzanleitung
Eine Tour durch das Aspire one
Nachdem Sie Ihren Computer wie im AbschnittFür den Anfang gezeigt aufgestellt haben, lassen Sie uns nun Ihr neues Acer-Notebook vorstellen.

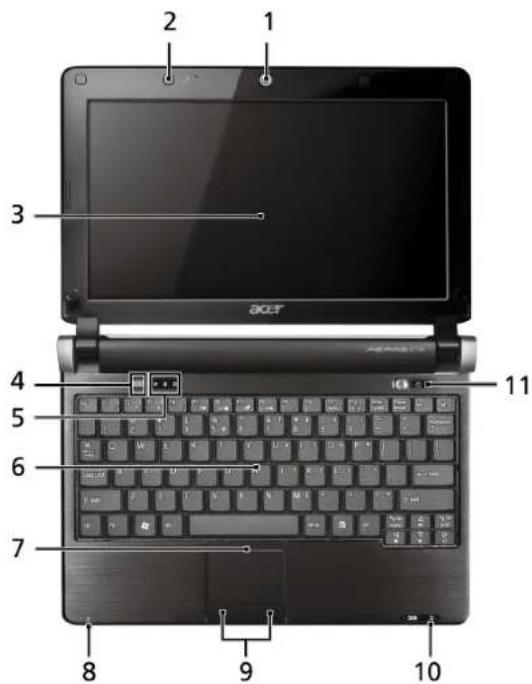

Ansicht von oben
| # Symbol Element Beschreibung | |||
| 1 | Acer Crystal Eye Webcam | Web-Kamera für die Videokommunikation. | |
| 2 | ↗ | Mikrofon Internes | Mikrofon für die Tonaufnahme. |
| 3 | Anzeigebildschirm | Wird auch als LCD (Liquid-Crystal-Display) bezeichnet. Zeigt die Ausgabe des Computers an. | |
| 4 | ✿ | Schalter/Anzeiger für Bluetooth-Kommunikation | Aktiviert/Deaktiviert die Bluetooth-Funktion.Leuchtet auf, um den Status der Bluetooth-Kommunikation anzuzeigen (Nur für bestimmte Modelle). |
| 5 | Statusanzeigen Diese LEDs (Light-Emitting Diodes) leuchten auf, um Ihnen den Status der Funktionen und Komponenten des Computers anzuzeigen. | ||
| 6 | Tastatur Dient der Eingabe von Daten in den Computer. | ||
| 7 | Touchpad Berührungssensibles Zeigegerät, das die gleichen Funktionen besitzt wie eine Computer-Maus. | ||
| 8 | Ein/Aus-Anzeige Zeigt den Ein/Aus-Status des Computers an. | ||
| 9 | Anklicktasten (links und rechts) | Die linken und rechten Tasten funktionieren wie die linken und rechten Tasten einer Maus. | |
| 10 | ✿3G | Anzeige für WLAN/3G-Kommunikation | Leuchtet auf, um den Status der WLAN-Kommunikation anzuzeigen (Nur für bestimmte Modelle). |
| 11 | ◀ | Ein-/Aus-Taste/Anzeige | Schaltet den Computer ein und aus. |
Geschlossene Vorderseite
| # Symbol Element Beschreibung | |||
| 1 | S | Schalter für drahtlose Kommunikation | Aktiviert/Deaktiviert die Wireless-Funktion. |
| Linke Seite | |||
| 2 | Ethernet (RJ-45)-Anschluss | Zum Anschluss eines Ethernet 10/100-basierten Netzwerks. | |
| 3 | Belüftungsschlitze und Ventilator | Schützt den Computer vor Überhitzung, selbst bei längerem Einsatz.Hinweis: Verdecken oder schließen Sie nicht die Öffnungen des Ventilators. | |
| 4 | Anschluss für externe Anzeige (VGA) | Hier schließen Sie Audioausgabe-Geräte (z. B. Lautsprechern und Kopfhörern) an. | |
| 5 | USB 2.0-Anschluss | Hier schließen Sie USB 2.0-Geräte (z. B. USB-Maus) an. | |
| 6 | Mikrofon-Eingangs-Buchse | Eignet sich zur Eingabe aus externen Mikrofonen. | |
| 7 | Kopfhörer-/Lautsprecher-/Ausgabe-Buchse | Hier schließen Sie Audioausgabe-Geräte (z. B. Lautsprechern und Kopfhörern) an. | |
| # Symbol Element Beschreibung | |||
| 8 | Mehrfach-zu-Eins-Kartenleser | Eignet sich für Secure Digital (SD), MultiMediaCard (MMC), Memory Stick (MS), Memory Stick PRO (MS PRO) und xD-Picture Card (xD).Hinweis: Drücken Sie hier, um die Karte zu entfernen/einzusetzen. Es kann nicht mehr als eine Karte gleichzeitig verwendet werden. | |
| 9 | USB 2.0-Anschluss Hier schließen Sie USB 2.0-Geräte (z. B. USB-Maus) an. | ||
| 10 | DC-Eingangs-Buchse | Hier schließen Sie das Netzteil an. | |
| 11 | Steckplatz für Kensington-Schloss | Hier können Sie ein Kensington-kompatibles Sicherheitsschloss für den Computer anbringen. | |
Rückseite & Unterseite
| 12 | Akkufach Enthält den Akku des Computers.Hinweis: Der gezeigte Akku dient lediglich der Veranschaulichung. Ihr PC besitzt, je nach gekauftem Modell, möglicherweise einen anderen Akku. | ||
| 13 | Akkuverschluss Sichert den Akku an seiner Position. | ||
| 14 | Belüftungsschlitze und/oder Ventilator | Schützt den Computer vor Überhitzung, selbst bei längerem Einsatz.Hinweis: Verdecken oder schließen Sie nicht die Öffnungen des Ventilators. | |
| 15 | Verriegelung des Akkus | Entsperrt den Akku für die Herausnahme. | |
| 16 | 3G-SIM-Karteneinschub | Eignet sich für eine 3G-SIM-Karte, um 3G-Konnektivität zu ermöglichen (Nur für bestimmte Modelle). | |
Technische Daten
| Element Beschreibung | |
| Betriebssystem Legales Windows ^® XP Home (Service Pack 3) | |
| Plattform Intel ^® AtomTM ProzessorMobile Intel ^® 945GSE Express-ChipsetMobile Intel ^® 82801GBM ChipsetAcer InviLink ^TM 802.11b/g | |
| Systemspeicher Einzelner Kanal mit einem soDIMM-EinschubDDR2 533/667 MHz SDRAM-Speicherschnittstellen-DesignsoDIMM-Einschub: Eignet sich für 512 MB / 1 GB / 2 GB soDIMMs für einen Gesamtspeicher von bis zu 2 GB | |
| Anzeige 10,1" WSVGA mit starker Helligkeit (typisch 180-nit)Acer CrystalBrite ^TM TFT LCD,Auflösung von 1024 x 600 Pixeln | |
| Grafik Mobile Intel ^® 945GSE Express-Chipset | |
| Speicher 2,5" 9,5 mm 160 GB oder größere Festplatte Mehrfach-zu-Eins-Kartenleser | |
| Audio Unterstützung für High-Definition-AudioZwei eingebaute StereolautsprecherMS-Sound-kompatibelIntegriertes digitales MikrofonOptimierte Dolby ^® Headphone-Technologie | |
| Kommunikation Integrierte Acer Crystal Eye-Webcam, mit einer unterstützten Auflösung von 0,3 MegapixelnWLAN: Acer InviLink ^TM 802.11b/gWi-Fi CERTIFIED ^® Netzlösung mit Unterstützung für Acer SignalUp ^TM -Drahtlos-TechnologieLAN: 10/100 Mbps Fast EthernetWPAN: Bluetooth ^® 2.0+EDRWWAN: UMTS/HSPA mit 850/1900/2100 MHz und Quad-Band-GSM/GPRS/EDGE (850/900/1800/1900 MHz) (für 3G-Modelle mit dem GTM380E/Gobi ^TM 1000-Modul) |
| Kommunikation WWAN: UMTS/HSPA mit 900/2100 MHz und Quad-Band-GSM/GPRS/EDGE (850/900/1800/1900 MHz) (für 3G-Modelle mit dem GTM382E-Modul) | |
| Datenschutzkontrolle BIOS-Benutzer-, Supervisor- und HDD-Kennworte | |
| Abmessungen und Gewicht | 258,5 (B) x 184 (T) x 25,4 (H) mm(10,17 x 7,24 x 1 Zoll)1,18 kg (2,62 lbs.) für SKUs mit 3-Zellen-Akku1,33 kg (2,95 lbs.) für SKUs mit 6-Zellen-Akku |
| Strom 24,4 W 2200 mAh 3-Zellen-Li-Ion-Akku• Akkuladung für 3 Stunden48,8 W 4400 mAh 6-Zellen-Li-Ion-Akku• Akkuladung für 6 Stunden57,7 W 5200 mAh 6-Zellen-Li-Ion-Akku• Akkuladung für 7 Stunden30 W Adapter mit NetzkabelENERGY STAR® 4.0 | |
| Eingabegeräte 84-tastige Tastatur mit einem Tastenabstand von 1,6 mm (minimalen)Touchpad-Zeigegerät mit zwei Tasten | |
| I/O Mehrfach-zu-Eins-Kartenleser | |
Hinweis: Die oben angeführten Daten dienen lediglich als Anhaltspunkt. Die genaue Konfiguration des PCs hängt von dem Modell ab, das Sie kaufen.
