BEDIENUNGSANLEITUNG Eventplayer110 Maintronic
Installationsanleitung DE Eventplayer110
Achtung!
- Bitte lesen Sie vor der Inbetriebnahme des Gerätes diese Anleitung sorgfältig durch.
- Installieren Sie das Gerät nur an Orten, an denen es weder Feuchtigkeit noch zu hohen Temperaturen ausgesetzt ist.
Funktionen
• XML frei Programmierbarer Audioplayer
• Standalone Betrieb oder als Netzwerk
• Umfangreiche Audio Abspielfunktionen
• EIB Tastsensoranbindung
• 7 Binäre Ein- und Ausgänge
• RS485 Schnittstelle (nur 15.105)
• IN/OUT Zeichenketten Triggerung (nur 15.105)
• DMX 512 Schnittstelle (nur 15.106)
• Dezentrale Erweiterungen
- Stereo Line / Phone Ausgang
- Delay Funktion bis 4 Std.
• Freie Konfigurationssoftware
- Firmware Updatemöglichkeit
Mitgeltende Dokumente:
Um die sichere und bestimmungsgemäße Verwendung zu gewährleisten, sind folgende mitgeltende Dokumente zu beachten.
Datenblatt: 15105 TD en EVP110
Handbuch: Infotainment_Audio_System_Handbuch
Software
Die Software „Infotainment Configurator“ ist für eine Programmierung notwendig - Bitte besuchen Sie unsere Homepage unter www.maintronic.de für Informationen.
Speicherkarte
Die Eventplayer arbeiten mit SD-, MMC- oder SDHC-Speicherkarten. Es werden Karten bis zu 32GB verarbeitet. Die zu verwendende SD-Karte muß im Dateisystem FAT32 formatiert sein.
Audiodaten
Es werden folgende Audioformate unterstützt:
- MPEG1 layer 3 MP3 (.mp3)
- Unkomprimierte Audiodaten (.wav)
Audiodateien benötigen die Standard Samplerate von 44,1
kHz, eine Kompirimierungsrate von 32 bis 256 Kbps und eine
Samplegröße von 16 Bit.
Verarbeitet nur Stereo Dateien.
Dateinamen
Das Dateisystem der Eventplayer verwendet das 8.3-System des FAT-Dateisystem (maximal 8 Zeichen vor dem Punkt und als Dateiendung maximal 3 Zeichen).
Ordnernamen und Struktur
Die Ordnernamen dürfen, wie die Dateinamen auch, nur max. 8 Zeichen besitzen. Es können beliebig viele Unterordner erstellt werden.
Konfiguration und Installation
Kommunikation mit dem Player
Damit der Player eine bestimmte Aktion ausführt benötigt er ein Ereignis. Ein Ereignis kann ein Tastendruck oder ein Befehl über eine Schnittstelle sein.
Der Player interpretiert diese Ereignisse als Befehle und führt als Bestätigung eine Aktion aus. Dies kann z.B. sein das ein bestimmter Track abspielt oder ein Binärer Ausgang geschalten wird.
Der Player verwendet die Befehle die
Mit der Software „Infotainment Configurator“ wird die nötige Konfiguration erstellt. Die geschriebene config.xml Datel wird ins Hauptverzeichnis der zu verwendeten SD-Card kopiert und anschliessend die SD-Karte in den Player gesteckt, zur Aktivierung der neuen Konfiguration muß der Player neu gestartet werden (kurz Spannungsversorgung trennen).
Nachdem der Player neu gestartet wurde, lädt er automatisch die neue Konfiguration in den Speicher und ist danach Betriebsbereit.
Hardware
- Audio Player Modul
• SD-Karten Steckplatz - 7 binäre Bin I/O Anschlüsse, als Ein- und Ausgang verwendbar
- Setup Taster zur Selekierung des Gerätes
- 1 unsymmetrischer (alternativ symmetrischer) Stereo-Line-Ausgang für Links und Rechts
- RS485-Interface für serielle Kommunikation oder COM 1 (alternativ DMX)
• LED zur Statusanzeige des Gerätes

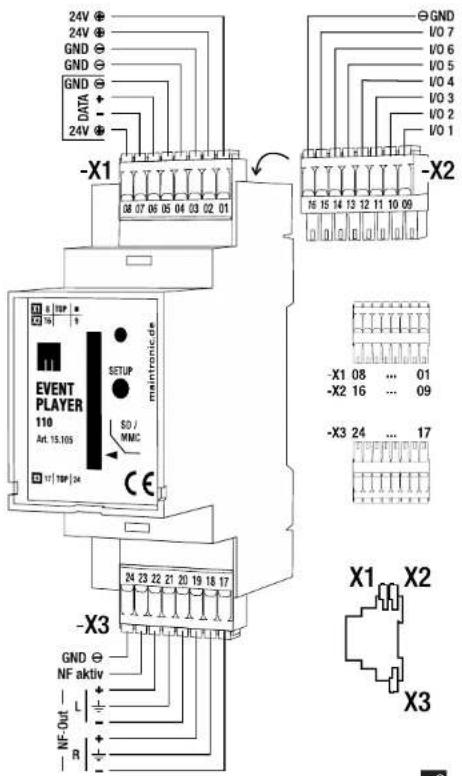

Technische Ansicht
Die Gehäusebauform als Hutschienenmodul für eine schnelle Montage in einem Schaltschrank.
Installation
Mit Klammern an der Gehäuserückseite in einem Schaltschrank oder Kleinverteiler auf eine DIN-Hutschiene eingerasten.
Ein- und Ausgänge
8 polige Push-In Steckverblinder für 0,2...1,5 mm² feindrähtig oder eindrahtig. Die Stecker sind Kodiert um Verwechselung zu vermeiden.
Anschlüsse oben / Terminal top (-X1, -X2)
Klemme (-X1) Anschlüsse für Bus Signal und Spannungsversorgung (Gleichspannung zwischen 12 und 24 Volt).
An der Klemme (-X2) befinden sich die Binären Ein- und Ausgänge. Diese Bin I/O fungieren gleichzeitig als Ein- bzw. Ausgänge je nachdem wie sie in der Software konfiguriert werden.
Wenn ein Binärer Ausgang geschalten wird nimmt er den Zustand „High“ an (bedeutet Schalter geschlossen) wird der Schalter geöffnet nimmt er den Zustand „Low“ an.
| -X1 -X2 |
| 01Spannung + 24V DC 09 Binary I / O 1 |
| 02 Spannung + 24V DC 10Binary I / O 2 |
| 03Masse GND - 11Binary I / O 3 |
| 04 Masse GND - 12 Binary I / O 4 |
| 05Masse GND - 13Binary I / O 5 |
| 06Data - / DMX + |
| 07 Data - / DMX - |
| 08 Spannung + 24V DC 16Massc GND - |
Eventplayer110 RS485 (Art.Nr. 15.105):
Die RS485 Schnittstelle (-X1 Pin 6, 7) kann für als serielle RS485 oder als COM1-Schnittstelle verwendet werden. Die Auswahl wird durch die Konfiguration in der Software getroffen.
Eventplayer110 DMX (Art.Nr. 15.106):
Bei Anschluß an DMX 512 wird die Klemme (-X1 Pin 6, 7) für das DMX Protokoll verwendet.
Anschlüsse unten / Terminal bottom (-X3)
An die Audio Ausgänge (-X3) kann ein Stereo Verstärker (z.B. AV30), aktive Lautsprecher oder alternativ direkt ein Kopfhörer angeschlossen werden.
Das Audio Eingangssignal kann sowohl symmetrisch oder auch unsymmetrisch angeschlossen werden.
| -X3 | ||
| 17 Masse GND | ||
| 18 NF aktiv | ||
| 19 Input L+ | ----NI-OUT---- | |
| 20 Input L Shield | ||
| 21 Input L- | ||
| 22 Input L+ | ||
| 23 Input L Shield | ||
| 24 Input L- | ||
Input symmetrisch /
balanced 3-Leiter (Pin 19 ... 24)
Ein symmetrischer Eingang geeignet für lange Leitungslängen bis zu 300m.
Es gibt manchmal das Problem mit Brummschleifen. Dazu wird die Masse der Eingangsbuchsen (angeschlossene Verstärker) vom Schutzleiter mit einem Groundlift Schalter getrennt.
Input unsymmetrisch /
unbalanced 2-Leiter
Für unsymmetrisch wird der + und der Shield verwendet.
Ausgangssignal reduziert sich um 6dB
NF aktiv Pin 18
Open Collector Ausgang der aktiviert wird wenn der Player Musik spielt. Dieser Kontakt wird verwendet um einen Verstärker fernzusteuern.
| POWER:12-24V DC | Play ModeLine 600 Ohms7V | 60mA / 0,4 W..24V | 25 mA / 0,6W | Play mode 16 Ohms headphoneMax. 1,75W |
| AUDIO Low Power | Stereo Balanced Outputs (also with stereo unbalanced outputs available)+6dB 2Veff / 600 Ohms Line THD 0,001% / 1 KHz Loads > 16 Ohms (headphones THD 0,5% /1KHz) | |
| Memory Cards ~up to 32 GB SDHC / SD FAT 32 formatted | ||
| Supported Audio files - All bit rate (only stereo) | (.MP3) Layer III /44,1kHz 32 ... 256 kbps(.WAV) – Stereo 16 Bit PCM | |
| Audio Converter24Bit StereoDAC | Analog Characteristic18Hz~ 20kHz +/-0,02dB | Sampling Speed:44,1kHz (16kHz~96 kHz)S/NA-> @ 92dB |
| 7 x Combination binary I/O Ports | Input:Low Active ca.2,5 mA | Output:Open Collector max.24V | 300mA |
| Remote I/O extended controls | RS485 serial (item.no 15.105)* DMX 512 (Option item no. 15.106) | |
| Gehäuse /BOXGröße/Size | fastened to DIN rail 113x74x35 mm 2 TE/DIN Units. Self-extinguishing Blend PC/ABS | |
| protection class IP40 > DIN EN 60529 | ||
| weight ca. 90g | ||
| ambient temperature | -35C ^2 ... +55C ^2 | |
Detaillierte Technischen Daten finden Sie im Datenblatt.
| LED-AnzeigeZustand | ||
| ● | Grün Betriebsbereit (keln Abspielen) | |
| ● | Rot | Keine SD-Card eingesteckt |
| ● | blinkt Grün | Audio Track Abspielen |

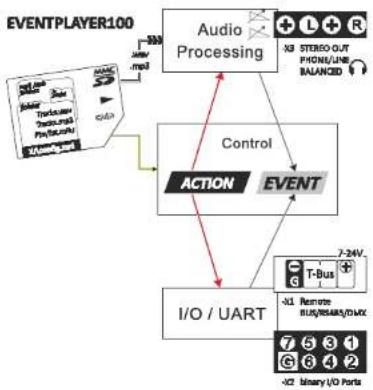

Blockschaltbild

