BEDIENUNGSANLEITUNG AV30 Maintronic

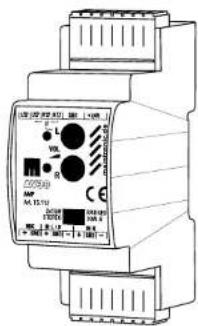

AV30 Stereo Audio Endstufe Power Amplifier Kurzanleitung / quick guide
Gültig ab folgender Version / Valid for: (H=Hardware)
15.112 - AV30 ec H2a
15.113 - AV30 ec MI H2a
Dokument / Document:
AV30_15112_QG_DE_EN - 11.7.2019
Achtung!
Bitte lesen Sie vor der Inbetriebnahme des Gerätes die Bedienungsanleitung sorgfältig durch.
- Installieren Sie das Gerät nur an Orten, an denen eine gute Belüftung gewährleistet, und es weder Feuchtigkeit noch zu hohen Temperaturen ausgesetzt ist.
- Stellen Sie Sicher dass die vorhandene Netzspannung mit der angegebenen Betriebsspannung übereinstimmt, bevor Sie das Gerät in Betrieb nehmen
Attention!

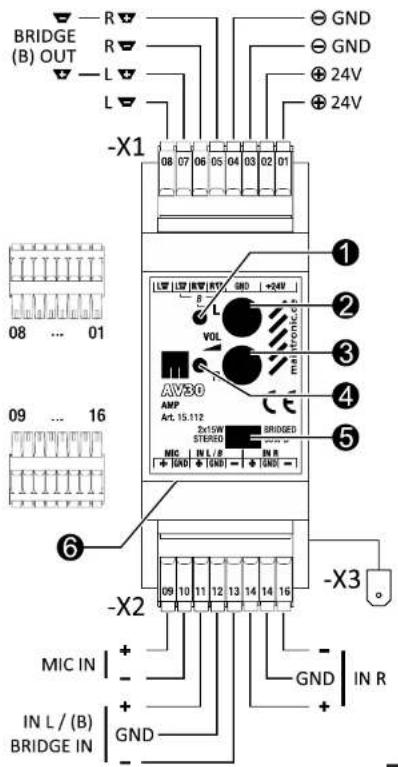

Konfiguration und Installation
• 2 Kanal Class-D Verstärker
- Eingänge symmetrisch und unsymmetrisch
• Summierverstärker Eingang
• Stereo / Bridged (B) Umschaltbar
• getrennter Lautstärkeregler pro Kanal
• Mikro Eingang (Optional)
• High-Efficiency Green Design
• Hutschienenmontage
• Extrem leicht und kompakt
• Mikrofon Eingang (Art. 15.113)
Anschlüsse oben (-X1)
| -X1 | |||
| 01 Spannung + 24V DC 05 + Lautsprecher rechts [Bridged 8] | |||
| 02 Spannung + 24V DC 06 - Lautsprecher rechts | |||
| 03 -24V DC Masse GND 07 + Lautsprecher links [Bridged 8] | |||
| 04 -24V DC Masse GND 08 - Lautsprecher links | |||
Anschlüsse unten (-X2)
| -X2 | ||||
| 09 + Mikrofon IN 13 - Audio IN L | ||||
| 10 - Mikrofon IN 14 + Audio IN R | Input für Bridged Mode | |||
| 11+ Audio IN L | 15GND Audio IN R | |||
| 12GND Audio IN L | 16 - Audio IN R | |||
Bedienfeld
| 1 | Signal LED CH. links |
| 2 | Lautstärkeregler links |
| 3 | Lautstärkeregler rechts |
| 4 | Signal LED CH. rechts |
| 5 | Bridge Mode Schalter(Signoleinspeisung IN L) |
| 6 | M kro Eingang Pegel Regler |
Spannungsversorgung - 24 Volt Gleichspannung
Klemmblock -X1 oben (Pins 01...04).
GND +24V 05 04 03 02 01
Es sind jeweils 2 Klemmen vorhanden,
rden können.
die auch zum Durchschleifen verwendet werden können.
Lautsprecher Anschlüsse
Lautsprecher mit einer Impedanz von 4 Ohm oder 8 Ohm können angeschlossen werden. Im Bridged Betrieb dürfen nur Lautsprecher mit einer Impedanz von 8 Ohm verwendet werden und der Schalter (5) muss auf Bridge
GND LV GND RW 08 07 06 05 04
Audio Eingang
Für symmetrisch werden die jeweiligen + und - Kontakte verwendet (Klemmblock -X2 unten IN L=Pin 11,12; IN R=Pin 14,16). Symmetrischer Eingang geeignet für lange Leitungslängen bis zu 300m. MIC | IN L | IN R
Für unsymetrischen Eingang 09 10 11 12 13 14 15 16 verwenden Sie zusätzlich Pin 12 bzw 15 für den Shield (GND).
Am Mikrofoneingang (Pin 9,10) liegt eine Phantomspannung an damit können Aktive Elektret Mikrofone mit Vorverstärker, und einer Empfindlichkeit von 1V angeschlossen werden (Betriebsspannung 9...12V) (Art. Nr. 15.113).
Connection
8-pin Push-in connectors for 0,2...1,5 mm ^2
Technische Daten / specifications
| Power consumption | 24VDC/33mA/-0W output | max. 1,3A at 30W power output | |
| Power supply requirements | 10...26V DC | recommended 24V DC | |
| Load impedance 4 Ohms 8 | Ohms | |
| Peak power output /24V 2 x | 15W 2x 10 W | |
| Rated power output THD < 0,1% 1KHz | 12W 6W | |
| Maximum bridged power output THD = 1% | 1x 30W | |
| Input impedance 22kOhm | balanced 47kOhm | ||
| Frequency bandwidth 42Hz...21kHz | ||
| Protection circuits | High temperature, short-circuit, turn-on delay | |
| Ambient temperature ta -20°C...+40°C | ||
| Dimensions | 101 x 36 x 62 mm 2 TE Top-hat-rail DIN EN 60715 | |
| Protection type IP40 > DIN EN 60529 | ||
| Weight | 107g | |
Detailierte Technische Daten finden Sie im Datenblatt.
Einbau / Installation

