BEDIENUNGSANLEITUNG AV32 Maintronic
AV32 Stereo Audio Endstufe Power Amplifier Kurzanleitung / quick guide
Gültig ab folgender Version / Valid for: (H=Hardware)
15.130 - AV32 H2a
Dokument / Document:
AV32_15130_QG_DE_EN - 11.7.2019
maintronic
Achtung!
Bitte lesen Sie vor der Inbetriebnahme des Gerätes die Bedienungsanleitung sorgfältig durch.
- Installieren Sie das Gerät nur an Orten, an denen eine gute Belüftung gewährleistet, und es weder Feuchtigkeit noch zu hohen Temperaturen ausgesetzt ist.
- Stellen Sie Sicher dass die vorhandene Netzspannung mit der angegebenen Betriebsspannung übereinstimmt, bevor Sie das Gerät in Betrieb nehmen
Attention!
Konfiguration und Installation
• 2 Kanal Class-D Verstärker
- Extern schaltbare Eingänge
- Eingänge symmetrisch und unsymmetrisch
• Summierverstärker Eingang
• Stereo / Bridged Umschaltbar
- getrennter Lautstärkeregler pro Kanal
- Mikrofon Eingang
• High-Efficiency Green Design
• Hutschienenmontage
8 polige Push-in Steckverbinder für 0,2...1,5 mm² feindrähtig oder eindrahtig. Die Stecker sind Kodiert um Verwechselung zu vermeiden.
Connect
Spannungsversorgung - 24 Volt Gleichspannung
Die Spannungsversorgung benötigt eine Gleichspannung mit 24 Volt. Es sind jeweils 2 Klemmen vorhanden, die zum Durchschleifen verwendet werden können (Pin 01 ... 04).
Lautsprecher Anschlüsse
Lautsprecher mit einer Impedanz von 4 Ohm oder 8 Ohm können angeschlossen werden. Im Bridged Betrieb dürfen nur Lautsprecher mit einer Impedanz von 8 Ohm verwendet werden und der Schalter (5) muss auf Bridge stehen.

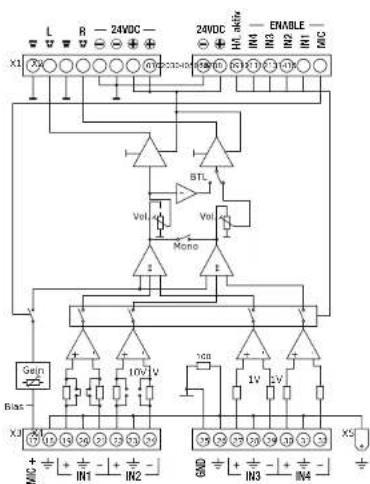

Pin 09-13 - Mikro- und Audio Eingänge 1-4
Mikro- und Audio Inputs 1 bis 4 können extern aktiviert oder abgeschalten werden. Dazu wird eine 24VDC Spannung an den jeweiligen Pin angelegt.
Pin 14 - H/L aktiv - Standard ist low aktiv - es werden 24V benötigt um die Eingänge einzuschalten. Mit einer Brücke von Pin 15 auf Pin 14 werden alle Eingänge auf High aktiv geschalten. High aktiv bedeutet, es wird eine 24VDC Spannung an den Eingang angelegt um abzuschalten.
Das Audio Eingangssignal kann sowohl symmetrisch als auch unsymmetrisch angeschlossen werden (symmetrischer Eingang geeignet für lange Leitungslängen bis zu 300m). Für unsymmetrischen Eingang verwenden Sie zusätzlich den jeweiligen Pin (GND) für den Shield.
Am Mikrofoneingang (Pin 17,18) liegt eine Phantomspannung an damit können Aktive Elektret Mikrofone mit Vorverstärker, und einer Empfindlichkeit von 1V angeschlossen werden (Betriebsspannung 9...12V).
Detailierte Technische Daten finden Sie im Datenblatt. See data sheet for further specifications.

