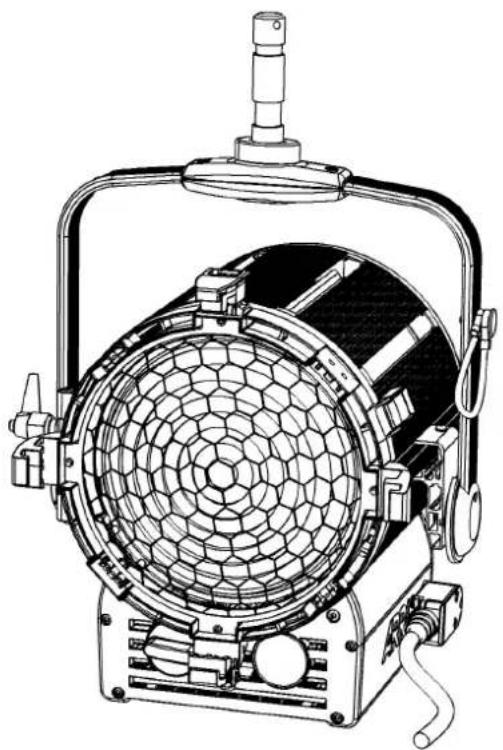

BEDIENUNGSANLEITUNG ST 2 ARRI

Kurzanleitung Short Instructions

Stand: 06 / 2008

as of: 06 / 2008

Arnold & Richter Cine Technik GmbH & Co. Betriebs KG

D-83071 Stephanskirchen

Germany

Kontaktinformationen auf Seite 6 oder unter WWW.ARRI.COM

Allgemeine Hinweise:

• Die ARRI-Scheinwerfer der T- und ST-Reihe sind für den professionellen Einsatz im Studio und bei Außenaufnahmen bestimmt und dürfen ausschließlich von befähigten Personen betrieben werden.
• Lesen Sie diese Bedienungsanleitung sehr sorgfältig vor der ersten Inbetriebnahme. Der folgende Text enthält wichtige Hinweise für die Handhabung von ARRI Beleuchtungsgeräten.
• Beachten Sie in Ihrem eigenen Interesse die Sicherheits- und Warnhinweise.
• Beachten Sie auch die Bedienungsanleitung der Lampenhersteller.
• Bewahren Sie diese Betriebsanleitung auch für eventuelle Nachbesitzer sorgfältig auf.
• Entsorgen Sie unserer Umwelt zuliebe das Verpackungsmaterial in einer entsprechenden Entsorgungsstelle.
• Defekte Scheinwerfer, bzw. defektes Zubehör müssen sachgerecht über entsprechende Entsorgungsstellen entsorgt werden. Weitere Informationen zur Entsorgung von Verpackungsmaterial, bzw. Elektrobauteilen erhalten Sie von Ihrem Händler oder der Gemeinde, bzw. Stadtverwaltung.
• Verwenden Sie nur Originalersatzteile und Originalzubehör (siehe ARRI Service-Werkstättennachweis, S. 6, oder WWW.ARRI.COM).

Wichtige Sicherheitshinweise:

• VORSICHT: Netzspannung! Lebensgefahr! Vor dem Lampenwechsel allpolig vom Netz trennen!
  • Vorsicht heiße Lampe!

Lampe muss vor dem Wechseln ausreichend abgekühlt sein.

• Scheinwerfer nicht ohne Lampe einschalten!
• Scheinwerfer nicht ohne Stufenlinse, Schutzgitter und Reflektor betreiben!
• Achtung! Das Lampengehäuse kann hohe Temperaturen annehmen. Beachten Sie die Werte in der Tabelle auf Seite 4, bzw. den Hinweis auf dem Seitenblech Ihres Scheinwerfers.
• Lüftungsschlitze dürfen nicht abgedeckt werden.
• Halten Sie die Anschlusskabel vom Scheinwerfer fern
• Direkte Bestrahlung anderer Scheinwerfer vermeiden. Gefahr der Überhitzung.
• Entnehmen Sie die Lampe für den Transport aus dem Scheinwerfer.
• Bei jeglichen sichtbaren Schäden der Bauteile darf der Scheinwerfer nicht mehr verwendet werden. Sind Schäden feststellbar müssen die betreffenden Teile ausgewechselt werden, bzw. muss eine ARRI Service-Werkstatt kontaktiert werden (siehe ARRI Service-Werkstätten, S. 6). Überprüfen Sie Ihr Gerät vor jedem Gebrauch auf folgende mögliche Schäden:

Bauteil mögliche Schäden
Lampe	defekt, matt, deformiert
Kabel	deformiert, Schnitte, angeschmort
Stecker	deformiert, Bruch, angeschmort
Lampenhalter	Bruch, Risse, angeschmort
Reflektor	matt, deformiert, fehlt
Stufenlinse	Bruch, Kratzer, fehlt
Schutzgitter	Bruch, fehlt
Stativzapfen	locker, deformiert, Risse spigot loose, defo

- Verwenden Sie ausschließlich ARRI Originalersatzteile und ARRI Originalzubehör.

Sicherung des Scheinwerfers und des Zubehörs:

• Bei hängendem Betrieb muss der Scheinwerfer, wie auch das verwendete Zubehör, mittels eines Sicherungsseiles durch den Haltebügel, gegen Herabfallen gesichert werden. Das Sicherungsseil muss ausreichend dimensioniert sein und ist kurz zu halten.
• Die Tragfähigkeit des Sicherungsseiles und der Verbindungsglieder muss mindestens für das 10-fache Gewicht des zu tragenden Scheinwerfersystems, wie auch des Zubehörs, ausgelegt sein.
• Bei hängendem Betrieb des Scheinwerfers muss sichergestellt werden, dass das Zubehör korrekt eingesetzt ist. (Torsicherung verriegelt, optionale zweite Torsicherung eingerastet)
• Stative müssen standsicher aufgestellt und für die Traglast ausreichend ausgelegt sein (Gewicht von Zuleitungen und Zubehör beachten!). Beachten Sie hierzu auch die Hinweise

Notes:

auf dem "Sicherheitsmerkblatt: ARRI-Scheinwerfer"; L5.40731.D

- ACHTUNG: Querbelastungen können zu Deformation oder Bruch des Stativzapfens führen!

Inbetriebnahme:

Benötigtes Werkzeug

• Torx-Schraubendreher Nr. 25 (mitgeliefert)
  • Drehmomentschlüssel / Innensechskant Größe 10 (50 Nm)

Einstellung des Haltebügels / Montage Stativzapfen

- Bei Lieferung befindet sich der Haltebügel (2) in Ausgangsposition (Bügel umschließt Linse).

- Schrauben an der Bügelhalterung (6a, Abb. 3) beidseitig mit Torx-Schraubendreher Nr. 25 leicht lösen, Bügel bis zur Linsenfassung (12) vorziehen.

- Klemmhebel (18) lockern und Haltebügel nach oben schwenken.

- Zur Einstellung des idealen Schwerpunkts Haltebügel mittig zur Markierung "Centre" (17) verschieben. Ziehen Sie dann die Schrauben an Bügelhalterung (6a) wieder fest.

- Schwenken Sie nun den Haltebügel in die gewünschte Neigeposition. Klemmhebel wieder festziehen. Zur besseren Bedienbarkeit lässt sich die Position des Klemmhebels durch Drücken des Knopfs am Klemmhebel (18a, Abb. 3) verändern.

- Den Stativzapfen (1) auf die Bohrung im Haltebügel aufsetzen, Schraube mit Scheibe und Federring eindrehen und mit Drehmomentschlüssel auf 50Nm festziehen.

(Bei Fragen siehe ARRI Service-Werkstätten, S. 6)

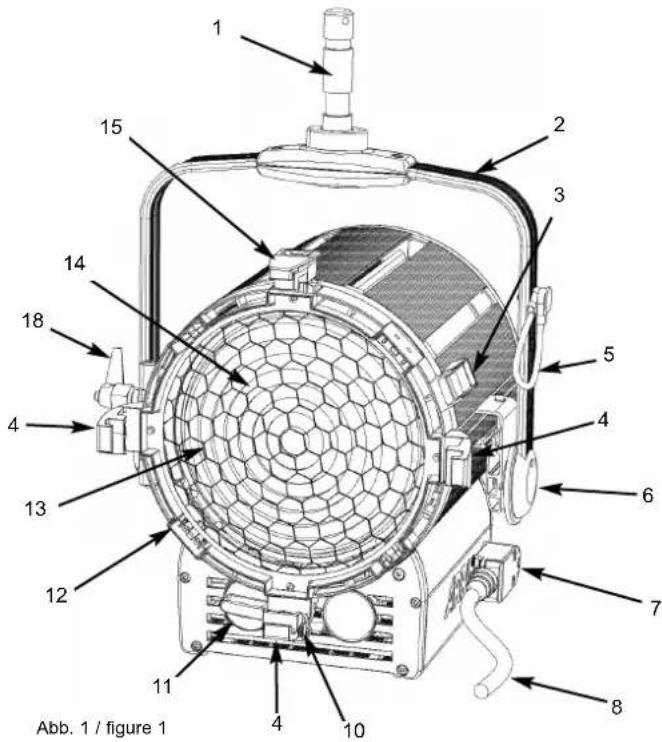

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 18 Abb. 1 / figure 1

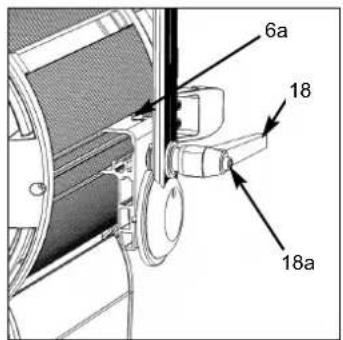

6a 18 18a

Abb. 3 / figure 3

Montage Netzstecker

- VORSICHT - Die Leuchte darf nur mit geeigneter Stecker betrieben werden. Das Anbringen eines geeigneten Steckers darf nur von geschultem Fachpersonal durchgeführt werden.

Lampheads Safely"; L5.40731.E.

• Vor jeder Überprüfung muss der Scheinwerfer vom Netz getrennt sein.
• Überprüfen Sie den Scheinwerfer auf Beschädigungen (vgl. Tabelle S. 2).
• Überprüfen Sie vor dem Einsetzen der Lampe, ob diese funktionsfähig ist, dann setzen Sie die Lampe ein. Beschädigte Lampen dürfen nicht in Betrieb genommen werden. Der feste Sitz der Lampe im Sockel und in der Fassung ist vor jeder Inbetriebnahme zu überprüfen. (s. hierzu Abschnitt "Lampenwechsel / Einsetzen der Lampe").

- Verbinden Sie den Anschlussstecker des Scheinwerfers mit der Stromversorgung.

Inserting the lamp

Technische Daten / Technical Data:

Type	empfohlene Leuchtmittel / recommended bulbs		t_o
	120 V	230 V
T1	500W (EGN), 750W (EGR), 1000W (EGT)	650W (FKH), 1000W (FKJ)	190°C	0,5 m	2,0 m	± 90°
ST1			140°C
T2	1000W (CYV), 1500W (CXZ), 2000W (CYX)	2000W (FKK)	190°C	1,0 m	3,0 m	± 90°
ST2			150°C
T5	5000W (DPY/CP29) 5000W (CP85)		220°C	1,0 m	5,0 m	± 45°
ST5			190°C			± 90°
Nomenklatur / technical terms
t_o	= maximale äußere Leuchtentemperatur im Beharrungszustand / maximum surface temperature
	= minimaler Abstand zu brennbaren Werkstoffen / minimum distance to flammable objects
	= minimaler Abstand zu angestrahlten Flächen / minimum distance to illuminated areas
	= maximaler Neigewinkel nach oben und unten / maximum tilting angle up and down

Maximale Umgebungstemperatur / maximum ambient temperature = 45°C

Das Gewicht des jeweiligen Scheinwerfers (ohne Zubehör und Kabel!) steht auf dem Typenschild des Produkts.

Produktbeschreibung:

- Die ARRI-Scheinwerfer der T- und ST-Reihe entsprechen der neuen Generation von innovativen Glühlichtscheinwerfern. Sie wurden nach neuesten Erkenntnissen der Lichttechnologie für den professionellen Gebrauch weiterentwickelt und sind mit einigen Verbesserungen ausgestattet. Das kompakte Gehäuse, die maximale Lichtausbeute und exzellente Lichtverteilung ermöglichen den universellen Einsatz im Studio wie auch im Außeneinsatz. Das innovative Cross Cooling System verbessert die Wärmekonvektion des Scheinwerfergehäuses und sorgt so für eine bessere Kühlung. Weitere Beschaffenheiten der neuen Scheinwerfergeneration sind:

- Alle Bedienelemente sind übersichtlich und leicht zugänglich angeordnet.

- Die Schwerpunktverstellung der Bügelhalterung ist durch einfache Bedienung individuell einstellbar und wird durch eine praktische optische Zentrierhilfe (17) zum Einstellen des idealen Schwerpunktes ergänzt.

- Die Torsicherung (15) ermöglicht den raschen Austausch des 4-Flügeltors, von Filterrahmen und sonstigem Zubehör. Eine optionale zweite Torsicherung (10) verriegelt das Flügeltor zusätzlich und sorgt für besonders sicheres Arbeiten.

- Die Scheinwerfer sind mit einem 28mm-Zapfen (1) für den Stativ- wie auch hängenden Betrieb ausgelegt.

- Der Haltebügel (2) aus Aluminium sorgt für leichte Bedienbarkeit und verringert, wie auch das Scheinwerfergehäuse aus Aluminiumprofil, das Gesamtgewicht des Scheinwerfers.

- Eine neue Bügelklemmung, bestehend aus einer abriebfesten Edelstahl-Friktionsscheibe, sorgt für ausreichende Klemmung auch bei Einsatz von schwerem Zubehör.

- Die Torsicherung ist optional entweder als schwenkbare Torsicherung, oder als Location Torsicherung ausgelegt.

- Alle Mantelstrombleche (16) sind mit einer Spezialbeschichtung versehen, die korrosions- und hitzebeständig ist.

- Der von ARRI entwickelte drehbare Gerätestecker (7) sorgt für eine optimale Kabelführung im hängenden, wie auch Stativbetrieb.

- Die Scheinwerfer sind sowohl für den Studio- als auch für den Außeneinsatz konzipiert und erfüllen die Anforderungen des Schutzgrades IP23 (spritzwassergeschützt). T2, ST2 für USA entspricht nur IP20.

- Halteklauen (4) montierbar auf 45° bzw. 90° Position.

Weitere Besonderheiten an Scheinwerfern der T- und ST-Reihe

• Hexagonales Schutzgitter (13) aus Edelstahl für optimale Lichtausbringung.
• Tungsten Dual Socket (TDS) (22) passend für G22 oder G38 -Lampensockel.
• Definierter Endanschlag für Lampenklemmung.
• Vereinfachte Wartung durch überarbeiteten Gehäuseaufbau sowie Vereinheitlichung der Schraubverbinder.
• Schneller und einfacher Umbau von manueller in stangenbedienbare (P.O.) Ausführung möglich.
• Alle Scheinwerfer erfüllen die europäische RoHS-Richtlinie.
• Alle Scheinwerfer für den internationalen Markt sind TÜV-GS und CB-zertifiziert; alle Scheinwerfer für den amerikanischen und kanadischen Markt sind cNRTL-zertifiziert.

Lampenwechsel / Einsetzen der Lampe:

• VORSICHT: Netzspannung! Lebensgefahr!
- Der Lampenwechsel ist von einem sicheren Stand aus durchzuführen.
- Vor Öffnen des Lampengehäuses, Scheinwerfer allpolig vom Netz trennen.
- ACHTUNG: heiße Lampe. Vor dem Wechseln, Lampe ausreichend abkühlen lassen.
- Zum Entriegeln der Lampe (19), Klemmhebel (21) nach links bis zum Anschlag drücken.
- Lampe vorsichtig am Sockel (23), nach oben aus der Tungsten Dual Socket (TDS) (22) nehmen.
- Die einzusetzende Lampe nur am Sockel fassen (Fingerabdrücke am Glaskolben brennen ein und führen zur Verkürzung der Brenndauer). Reinigungshinweise des Lampenherstellers beachten. Nur Lampen in Scheinwerfer entsprechender Leistung verwenden (Leistungsangabe beachten).
- Lampe vorsichtig bis zum Anschlag in Tungsten Dual Socket (TDS) einsetzen, dabei sollte die Typenbezeichnung am Sockel von vorne zu sehen sein.
- Klemmhebel nach rechts bis zum Anschlag drücken.
• Linsenfassung (12) am Scheinwerfer schließen.

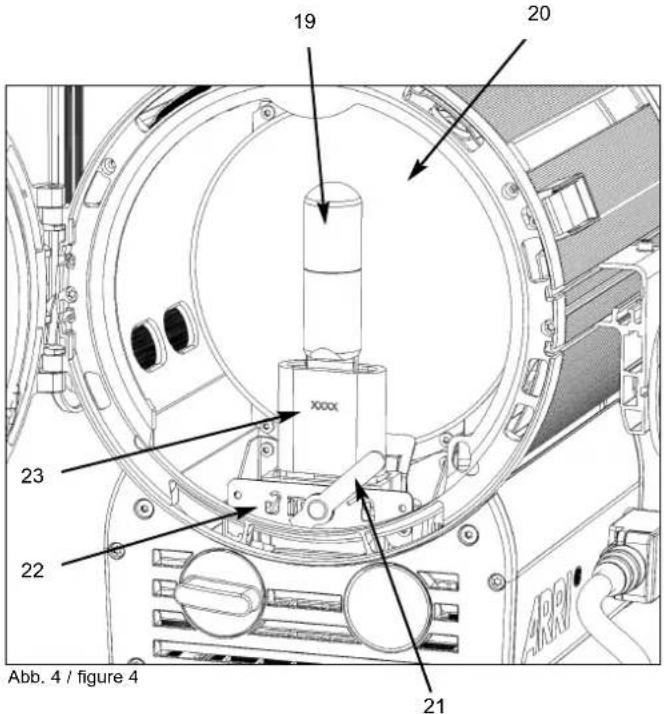

19 20 xxx 23 22 21 Abb. 4 / figure 4

19 Glaskolben / bulb
20 Reflektor / reflector
21 Lampenklemmhebel / lamp lock lever
22 Tungsten Dual Socket (TDS) / Tungsten Dual Socket (TDS)
23 Lampensockel / lamp socket

Einsetzen des Zubehörs:

• Das Einsetzen und Wechseln von Zubehör ist von einem sicheren Stand aus durchzuführen.
• Modelle mit schwenkbarer Torsicherung (Abb. 5): Torsicherung (15) senkrecht nach oben ziehen und zur Seite wegdrehen. Modelle mit Location-Torsicherung (Abb. 6): Stift (15a) seitlich eindrücken, Torsicherung (15) klappt nach oben.
• Bei Modellen mit optionaler zweiter Torsicherung (10, Abb. 7), diese zuerst öffnen, Zubehör, wie z.B. Flügeltor, einsetzen und anschließend zweite Torsicherung wieder loslassen. Bei allen anderen Modellen - Zubehör einfach in Halteklaue (4a, Abb. 7) einsetzen.

- Der hintere Einschub (4b, Abb. 7) der Halteklauen dient zur Aufnahme von Filterrahmen oder Scrims.

- Anschließend die Torsicherung wieder schließen und den sicheren Halt des Zubehörs prüfen.

- VORSICHT! Den Scheinwerfer nicht bei geschlossenem Tor einsetzen! Gefahr der Überhitzung.

Klauenverstellung

- Die Einschubbreite der Halteklauen für Zubehör (4b, Abb. 7) kann durch Lösen der Schrauben und Längsverschieben nach Bedarf verstellt werden (Abb. 8 Detail 1). Diese Funktion dient unter anderem auch zur Reduzierung von Streulicht zwischen Linsenfassung und Zubehör.

Drehen des Gerätesteckers (nur durch Fachpersonal):

- Der ARRI-Gerätestecker (7, Abb. 8) ermöglicht die Anpassung des Kabelverlaufs an die Verwendung des Scheinwerfers. Hierbei sind zwei Einstellungen möglich. Die Anpassung darf nur von Fachpersonal durchgeführt werden.

- Achtung: Vor dem Einstellen des Gerätesteckers Scheinwerfer immer vom Netz trennen!

- Zum Anpassen die unverlierbaren Schrauben (7a, Abb.8 Detail 2) am Stecker lösen, den Stecker in die gewünschte Position drehen und Schrauben wieder festziehen.

Empfohlen für hängenden Betrieb/recommended for hanging use

stand use 120° 7a

• Reflektor und Stufenlinse regelmäßig mit handelsüblichen Glasreinigern säubern und anschließend mit einem weichen Tuch nachpolieren.
• Achten Sie darauf, dass der Reflektor nicht beschädigt ist und keine Beulen aufweist.
• Halten Sie die Kontaktelemente der elektrischen Steckverbindungen sauber.
• Neben der regelmäßigen Sichtprüfung wird empfohlen, eine Wiederholprüfung der elektrischen Sicherheit mindestens alle 12 Monate durchzuführen und zu protokollieren.

Weitere Hinweise

• Für alle Personen- und Sachschäden, die aus nicht bestimmungsgemäßer Verwendung entstehen, haftet nicht der Hersteller, sondern der Betreiber des Scheinwerfers.
• Besuchen Sie uns unter www.ARRI.com zum Einsehen der CE-Erklärung, sowie der Ersatzteil-Informationen.
• Lesen Sie auch das "Sicherheitsmerkblatt: ARRI-Scheinwerfer"; L5.40731.D

Care Instructions

Sicherheitsmerkblatt: ARRI-Scheinwerfer

Die folgende Anleitung dient dazu, Ihnen den sicheren Umgang mit Scheinwerfern zu ermöglichen. Die Benutzung der Scheinwerfer, Scheinwerfersysteme und des Zubehörs darf nur durch Personen erfolgen, die für diese Art der Tätigkeiten befähigt sind. Die Benutzung ist ausschließlich für den Zweck der professionellen Beleuchtung entsprechend der jeweils gültigen Bedienanleitung vorgesehen. Zusätzlich gelten die Bestimmungen der Betriebssicherheitsverordnung (BetrSichV) sowie die einschlägigen Vorschriften und Richtlinien der Berufsgenossenschaften (z.B. BGI 810 -1, -3 u. -4 sowie BGV A1).

1. Allgemeine Sicherheitsanforderungen zum Betrieb von Scheinwerfersystemen

Für den sicheren Betrieb von Scheinwerfern sind neben den Hinweisen in der Bedienanleitung zusätzliche Sicherheitsanforderungen zu beachten.

a) Sicherheitsanforderungen beim Transport, Inbetriebnahme und Betrieb von Scheinwerfern

• Bei Arbeiten mit Scheinwerfern wird empfohlen, geeignete Schutzkleidung zu tragen um Verletzungen und Verbrennungen vorzubeugen.
• Beachten Sie beim Tragen und Heben von Scheinwerfern und Zubehör das jeweilige Gewicht und berücksichtigen Sie die von den Berufsgenossenschaften in der BGI 810-1 empfohlenen Maßnahmen.
• Vermeiden Sie beim Verlegen der Anschlusskabel mögliche Stolpergefahren für Personen oder Beschädigungen durch Fahrzeuge mittels geeigneter Kennzeichnung oder Abdeckung.

b) Sicherheitsanforderungen bezüglich elektrischer Gefährdung:

• Das Scheinwerfersystem und dessen elektrische Schutzeinrichtung ist vor jedem Einsatz zu prüfen.
- Die Fehlerfreiheit der Spannungsversorgung und deren Schutzeinrichtungen ist vor dem Anschluss des Scheinwerfersystems sicherzustellen (z.B. Erdungsleitung, Sicherungsautomat).
- Für den sicheren Betrieb des Scheinwerfers können weitere besondere Schutzmaßnahmen erforderlich sein, wie zum Beispiel:

- der Einsatz von Fehlerstrom-Schutzeinrichtungen (Differenzstromschutzeinrichtungen RCD)

die Verwendung von Schutzkleinspannung, Schutztrennung oder Schutzisolierung

- das Einbeziehen in den Potenzialausgleich, wenn dies aus sicherheitstechnischen Gründen erforderlich wird.

c) Sicherheitsanforderungen bezüglich Brand, Verbrennung und Strahlung (UV, VIS, IR)

Beachten Sie die auf dem Typenschild bzw. in der Bedienanleitung angegebenen Mindestabstände, damit sich Licht- und Wärmestrahlung gefahrlos ausbreiten kann. Sie vermeiden so Personen- und Sachschäden.

Brand und Verbrennungsgefahr

• Scheinwerfer müssen ausreichend weit von brennbarem Material entfernt sein. Der angegebene Mindestabstand vom Scheinwerfer bezieht sich auf eine max. Temperatur von 90°C am zu beleuchtenden Objekt in Spot-Fokus.
• Lüftungsöffnungen am Scheinwerfer dürfen nicht abgedeckt sein.
• Scheinwerfergehäuse können hohe Temperaturen annehmen. Treffen Sie Schutzmaßnahmen gegen Manipulation am Scheinwerfer und Verbrennungsgefahr für Personen, zum Beispiel im Handbereich bis zu einer Höhe von 2,5 m über Fußbodenniveau.
• Beachten Sie die Mindestabstände beim Fokussieren eng gebündelter Lichtstrahlen auf brennbare Gegenstände.
• Bei Überschreiten des in der Bedienanleitung und dem Typenschild des Scheinwerfers angegebenen Neigungswinkels besteht Überhitzungsgefahr des Scheinwerfers.
  • Geschlossene Flügeltore oder Jalousien können zu einer Überhitzung im Scheinwerfer führen.

Gefahr durch Strahlung (UV, VIS, IR)

• Die UV-Strahlung von Tageslichtscheinwerfern kann bei Personen und Tieren zu gesundheitlichen Schäden führen (z.B. Sonnenbrand). Die in der Bedienanleitung und auf dem Typenschild der Scheinwerfer angegebenen Mindestabstände gelten bei Aufenthalt im eng gebündelten Lichtkegel des Scheinwerfers bei einer Verweildauer von höchstens acht Stunden pro Tag.
• Beachten Sie, dass Blendung durch Scheinwerfer zu einer unmittelbaren Herabsetzung der Sehfunktion und somit zu Unfällen führen kann (z. B. bei Treppenabsätzen, Straßenverkehr, durch Blitzen).
• Halten Sie beim Durchleuchten von Glasflächen, Fenstern und Dekoflächen ausreichende Abstände ein, da diese Materialien bei übermäßiger Erwärmung bersten können und Splitter ein Verletzungsrisiko darstellen.

2. Hinweise zur Benutzung der Scheinwerfer

Zum Betrieb müssen Scheinwerfer angemessen montiert, platziert, gesichert und überwacht sein.

a) Scheinwerfer im Innen- bzw. Außenbereich und bei besonderen Umgebungseinflüssen (Nässe, Staub, Fremdkörper)

Der Schutzgrad (IP-Code) des Scheinwerfers muss den Umgebungseinflüssen (Staub, Nässe, Regen) entsprechend ausgelegt sein. Mindestens erforderliche IP Kennziffer für Scheinwerfer sind:

• Schutzgrad IP x0 in Innenräumen wie Theater, Studios oder im sonnigen Außenbereich
- Schutzgrad IP x1 (tropfwassergeschützt) in feuchten und nassen Bereichen und Räumen sowie geschützten Anlagen im Freien
• Schutzgrad IP x3 (sprühwassergeschützt) in ungeschützten Anlagen im Freien.

Bei Scheinwerfern einschließlich aller Komponenten ohne ausreichenden Schutzgrad ist eine Ausstattung mit geeignetem zusätzlichen Schutz erforderlich wie z. B. witterungsgeschützte Aufstellung, Schutzdach oder Abdeckungen. Dabei ist auf ausreichende Ableitung der durch den Scheinwerfer erzeugten Wärme zu achten.

b) Schutzvorschriften beim Betrieb des Scheinwerfers am oder im Wasser:

• Es dürfen keine anderen elektrischen Betriebsmittel am gleichen Verteiler betrieben werden.
• Sämtliche elektrischen Betriebsmittel und deren Leitungen sind so zu platzieren, dass in keinem Fall eine gefährliche Berührungsspannung für Mensch und Tier auftreten kann.
  • Die elektrischen Betriebsmittel sind gegen Ins-Wasser-Fallen zu sichern.
• Leitungen sind mit ausreichendem Abstand zum Wasser zu verlegen und so zu fixieren, dass sie nicht ins Wasser fallen können.
• Bei entsprechender Zulassung einer Spezialleitungen darf diese durch das Wasser geführt werden.
• Geeignete Maßnahme zur Vermeidung einer elektrischen Gefährdung wie unter 1. Punkt b) beschrieben können die Sicherheit zusätzlich erhöhen.

c) Scheinwerfer im Einsatz auf Stativen:

• Beachten Sie, dass das Stativ für das zu tragende Gewicht des Scheinwerfers, des Zubehörs und der Anschlussleitung ausgelegt ist.
• Vermeiden Sie Querbelastung auf den Stativzapfen des Scheinwerfers während dem Aufstellen und des Betriebs. Dieser kann durch zu hohe Querbelastung beschädigt werden oder brechen.

• Stative zum Tragen von Scheinwerfern müssen standsicher aufgestellt sein. Stative sind zusätzlich zu sichern wenn zum Beispiel:

• ihre Aufstandfläche keinen sicheren Stand zulässt,

• ihre Höhen die Standsicherheit einschränken,
• mit hohem Winddruck zu rechnen ist oder
• damit zu rechnen ist, dass sie durch Personen umgestoßen werden können.

Geeignete Maßnahmen zum Sichern von Stativen sind zum Beispiel

• Befestigen der Stative mit Bühnenbohrern,
• Beschweren der Stativfüße, z. B. mit Sandsäcken,
• Aspannungen zu standsicheren Bauteilen,
• Absperrung des Stativbereichs,
• Sicherungsposten.
• Ausreichendes Gegengewicht bei Verwendung von Auslegern oder Galgen.

d) Scheinwerfer im hängenden Betrieb:

• Beachten Sie, dass der Träger für das zu tragende Gewicht des Scheinwerfers, des Zubehörs und der Anschlussleitung ausgelegt ist.
• Vermeiden Sie Querbelastung auf den Stativzapfen des Scheinwerfers während dem Aufstellen und des Betriebs. Dieser kann durch zu hohe Querbelastung brechen.
• Scheinwerfer, sowie das zugehörige Zubehör, müssen durch zwei unabhängig voneinander wirkende Einrichtungen gegen Herabfallen gesichert sein.
• Zusatzteile müssen sicher befestigt (z.B. selbstsichernde Muttern) oder durch geeignete technische Maßnahmen am Herabfallen gehindert werden. Bei ortsfesten Einrichtungen kann auf eine zusätzliche Sicherung von Zusatzteilen verzichtet werden, wenn die Befestigung ausreichend bemessen, nur mit Werkzeug zu lösen und gegen Selbstlockern gesichert ist.
• Bei fest mit dem Gebäude verbundenen Scheinwerfern muss die Befestigung mindestens die 5-fache Masse des Scheinwerfers tragen können. Stehend befestigte Scheinwerfer müssen so gesichert sein, dass sie beim Versagen der Befestigung nicht derart abschwenken können, dass sie hierbei Gefährdungen verursachen.
• Um ausreichende Sicherung der Scheinwerfer zu gewährleisten, muss das Material sowie die Dimensionierung der Sicherungselemente mindestens der den Anforderungen in BGI 810-3 (Lasten über Personen) entsprechen.

e) Scheinwerfer in besonderer Umgebung

• Die Benutzung in explosiver Umgebung ist nicht erlaubt.
• Die Verwendung in korrosiver Umgebung, z.B. Salzwasser, erfordert evt. besondere Maßnahmen.
- Bei Verwendung in Museen, Galerien, Kirchen oder historischen Gebäuden ergeben sich evtl. zusätzliche Anforderung zum Gebrauch.

3. Wartung und Pflege

Zum sicheren Betrieb von Scheinwerfern gehört auch die Pflege und Wartung der Geräte.

Dies beinhaltet eine Sichtprüfung vor jedem Einsatz sowie eine Wiederholprüfung der elektrischen Sicherheit mindestens alle 12 Monate. Die Ergebnisse der Wiederholprüfung sind zu dokumentieren und entsprechend aufzubewahren.

Zusätzliche Informationen zur Inbetriebnahme und zum Betrieb der Scheinwerfer sowie deren Besonderheiten sind in den jeweiligen Bedienanleitungen nachzulesen.

Weiter Unterstützung erhalten Sie auch von den jeweiligen Service-Werkstätten (s. Adressen), oder im Internet unter WWW.ARRI.COM

Änderungen vorbehalten!

Germany	Germany	USA	USA	Canada Great Britain	Ital	y	Australia
ARNOLD & RICHTERCINE TECHNIKGmbH & Co. Betriebs KGPulvermühleD-83071 Stephanskirchen	ARRI LightingSolution GmbHErnst Augustinstr. 12D-12489 Berlin	ARRI IncNew York Office617 Route 303,Blauvelt,NY 109131123	ARRI IncBurbank Office600 N. Victory Blvd.Burbank,CA 915021639	ARRI Canada LTD.415 Horner Avenue,Unit 11, Etobicoke,Ontario M8W 4W3	ARRI (GB) LTD.2 Highbridge,Oxford RoadUxbridge MiddlesexUB8 1LXTel.+1(416)255-3335Tel.[phone]Fax[phone]	ARRI Italia SRLViale Edison 318I-20099 Sesto S.G.Milano	ARRI Australia PTY Ltd.Unit 6c, 5 Talavera RoadMacquarie Park, NSW 2113SydneyTel. [phone]Fax [phone]
Tel.[phone]Fax [phone]	Tel.[phone]Fax[phone]	Tel.[phone]Fax[phone]	Tel.[phone]Fax[phone]	Tel.[phone]Fax[phone]	Tel.[phone]Fax[phone]	Tel.[phone]Fax[phone]	Tel. [phone]Fax [phone]
