Produkttyp	Kondensatormikrofon
Marke	Audio-Technica
Modell	AT4050 SM
Richtcharakteristiken	Kugel, Niere, Acht
Frequenzbereich	20 - 18.000 Hz
Hochpassfilter	80 Hz, 12 dB/Oktave
Empfindlichkeit	-36 dB (15,8 mV) re 1 V bei 1 Pa
Impedanz	100 Ohm
Max. Schalldruckpegel	149 dB SPL (mit Pad 159 dB SPL)
Rauschpegel	17 dB SPL
Dynamikumfang	132 dB
Signal-Rauschabstand	77 dB
Phantomspeisung	48 V DC, 4,2 mA
Schalter	Richtcharakteristik, Hochpassfilter, 10 dB Pad
Gewicht	510 g
Abmessungen	188,0 mm Länge, 53,4 mm max. Durchmesser
Ausgangsstecker	3-poliger XLRM-Stecker
Mitgeliefertes Zubehör	AT8449 Schwingungsdämpfer, Mikrofon-Staubschutz, Transportkoffer
Besondere Merkmale	Transformatorlose Schaltung, Doppelmembrankapsel
Betriebstemperaturbereich	Bis 43 °C, hohe Luftfeuchtigkeit vermeiden
Garantie	Herstellergarantie

Häufig gestellte Fragen - AT4050 SM Audio-Technica

Benötigt das Mikrofon eine Phantomspeisung?

Ja, das AT4050 SM benötigt eine 48 V DC Phantomspeisung, die von einem Mischpult oder einem externen Netzteil bereitgestellt werden kann.

Wie kann ich die Richtcharakteristik ändern?

Über einen Schalter am Mikrofon können Sie zwischen den drei Richtcharakteristiken Kugel, Niere und Acht umschalten.

Wozu dient der Hochpassfilter?

Der integrierte Hochpassfilter mit 80 Hz und 12 dB/Oktave reduziert tieffrequente Störungen wie Poppgeräusche, Raumhall und Körperschall.

Welches Zubehör liegt dem Mikrofon bei?

Im Lieferumfang enthalten sind der AT8449 Schwingungsdämpfer, ein Mikrofon-Staubschutz und ein Transportkoffer.

Wie reinige ich das Mikrofon?

Verwenden Sie ein weiches, trockenes Tuch. Vermeiden Sie Feuchtigkeit und Reinigungsmittel. Lagern Sie das Mikrofon in einem trockenen Raum.

Was bedeutet der Pad-Schalter?

Der 10 dB Pad-Schalter dämpft das Eingangssignal um 10 dB, um Verzerrungen bei sehr hohen Schalldruckpegeln (bis 159 dB SPL) zu vermeiden.

Kann ich das Mikrofon direkt an einen Computer anschließen?

Nein, es verfügt über einen XLR-Ausgang und benötigt eine Phantomspeisung. Sie benötigen ein Audio-Interface mit XLR-Eingang und Phantomspeisung.

Ist das Mikrofon für Gesangsaufnahmen geeignet?

Ja, besonders mit aktiviertem Hochpassfilter reduziert es Poppgeräusche und eignet sich hervorragend für Gesang sowie Instrumente.

Wie schwer ist das Mikrofon?

Das Gewicht beträgt 510 g (ohne Zubehör). Es ist robust und für Studio- und Bühnenanwendungen geeignet.

Welches Kabel wird benötigt?

Es wird ein handelsübliches XLR-Kabel (3-polig) benötigt. Achten Sie auf korrekte Polung (Pin 2 heiß), um Phasenauslöschungen zu vermeiden.

BEDIENUNGSANLEITUNG AT4050 SM Audio-Technica

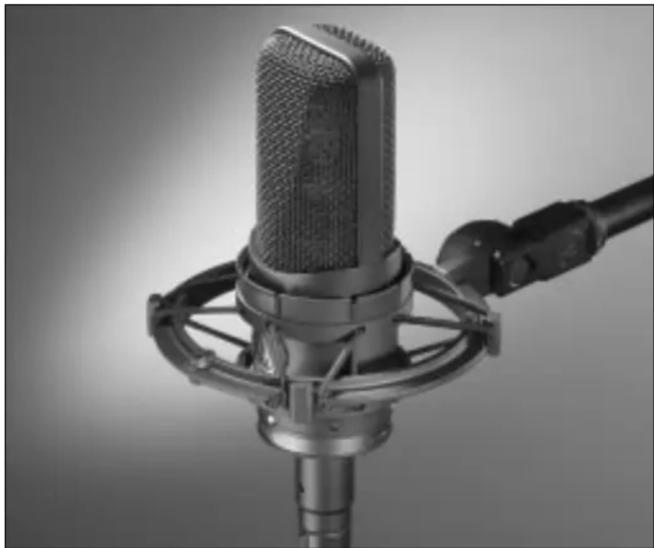

Close-up of a studio microphone with adjustable stand and microphone (no visible text or symbols)

• Transparent uppers/mids balanced by rich low-end qualities combine with advanced acoustic engineering for extensive performance capabilities and highest quality
• Dual-diaphragm capsule design maintains precise polar pattern definition across the full frequency range of the microphone
• Transformerless circuitry virtually eliminates low-frequency distortion and provides superior correlation of high-speed transients
• Open acoustical environment of the symmetrical housing assembly minimizes unwanted internal reflections
• State-of-the-art surface-mount electronics ensure compliance with A-T's stringent consistency and reliability standards

The AT4050 is intended for use in professional applications where remote power is available. It requires 48V DC phantom power, which may be provided by a mixer or console, or by a separate, in-line source such as the Audio-Technica AT8801 single-channel and CP8506 four-channel phantom power supplies.

Output from the microphone's XLRM-type connector is low impedance (Lo-Z) balanced. The signal appears across Pins 2 and 3; Pin 1 is ground (shield). Output phase is "Pin 2 hot" – positive acoustic pressure produces positive voltage at Pin 2.

To avoid phase cancellation and poor sound, all mic cables must be wired consistently: Pin 1-to-Pin 1, etc.

An integral 80 Hz high-pass filter provides easy switching from a flat frequency response to a low-end roll-off. The high-pass position reduces the microphone's sensitivity to popping in close vocal use. It also reduces the pickup of low-frequency ambient noise (such as traffic, air-handling systems, etc.), room reverberation and mechanically coupled vibrations.

In use, secure the cable to the mic stand or boom, leaving a slack loop at the mic. This will ensure the most effective shock isolation and reduce the possibility of accidentally pulling the microphone out of its mount.

Avoid leaving the microphone in the open sun or in areas where temperatures exceed 110^ F ( 43^ C) for extended periods. Extremely high humidity should also be avoided.

AT4050 SPECIFICATIONS

ELEMENT Externally polarized (DC bias) condenser
POLAR PATTERN Cardioid, Omnidirectional, Figure-of-eight
FREQUENCY RESPONSE 20-18,000 Hz
LOW FREQUENCY ROLL-OFF	80 Hz, 12 dB/octave
OPEN CIRCUIT SENSITIVITY	-36 dB (15.8 mV) re 1V at 1 Pa*
IMPEDANCE	100 ohms
MAXIMUM INPUT SOUND LEVEL	149 dB SPL, 1 kHz at 1% T.H.D.; 159 dB SPL, with 10 dB pad (nominal)
NOISE1	17 dB SPL
DYNAMIC RANGE (typical)	132 dB, 1 kHz at Max SPL
SIGNAL-TO-NOISE RATIO	77 dB, 1 kHz at 1 Pa*
PHANTOM POWER REQUIREMENTS	48V DC, 4.2 mA typical
SWITCHES	Pattern selection; flat, roll-off; 10 dB pad (nominal)
WEIGHT (less accessories)	18.0 oz (510 g)
DIMENSIONS	7.40" (188.0 mm) long, 2.10" (53.4 mm) maximum body diameter
OUTPUT CONNECTOR	Integral 3-pin XLRM-type
ACCESSORIES FURNISHED	AT8449 shock mount for ^5/8 "-27 threaded stands; microphone dust cover; protective carrying case

^ In the interest of standards development, A.T.U.S. offers full details on its test
methods to other industry professionals on request.
*1 Pascal = 10 dynes/cm² = 10 microbars = 94 dB SPL
^1 Typical, A-weighted, using Audio Precision System One.
Specifications are subject to change without notice.

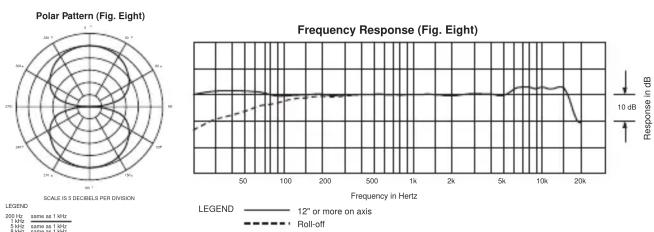

LEGEND 200 khr. sarge as 1 k/hr.
1 kHz 5 kHz
6.42 ____ ____

Audio-Technica U.S., Inc., 1221 Commerce Drive, Stow, Ohio 44224

Audio-Technica Limited, Old Lane, Leeds LS11 8AG England

www.audio-technica.com

P51460-EN ©2002 Audio-Technica U.S., Inc. Printed in U.S.A.
