PRO 8HEx - Mikrofon Audio-Technica - Kostenlose Bedienungsanleitung

Produkttyp	Headset-Mikrofon
Marke	Audio-Technica
Modell	PRO 8HEx
Kategorie	Mikrofon
Wandlerprinzip	Dynamisch
Richtcharakteristik	Niere
Frequenzbereich	60 Hz – 10 kHz
Empfindlichkeit	-52 dBV/Pa (1.5 mV)
Impedanz	600 Ω
Steckverbinder	3,5 mm Klinke (mono)
Kabellänge	ca. 2 m
Gewicht	ca. 150 g (ohne Kabel)
Farbe	Schwarz
Befestigung	Kopfbügel mit Ohrpolstern
Einsatzbereich	Kommunikation, Live, Beschallung
Stromversorgung	Keine (passiv)
Zubehör im Lieferumfang	Windschutz, Kabelclip
Reinigung	Feuchtes Tuch, keine scharfen Reiniger
Lagerung	Trocken und staubfrei
Kompatible Geräte	Funkgeräte, Mischpulte, Audio-Interfaces
Herstellungsland	Japan

Häufig gestellte Fragen - PRO 8HEx Audio-Technica

Ist das PRO 8HEx Mikrofon mit meinem Funkgerät kompatibel?

Ja, das PRO 8HEx verfügt über einen 3,5-mm-Klinkenstecker und eine dynamische Kapsel, die mit den meisten Funkgeräten und Mischpulten mit entsprechender Buchse kompatibel ist.

Benötigt das Mikrofon Phantomspannung?

Nein, es handelt sich um ein dynamisches Mikrofon, das keine Phantomspannung benötigt. Es kann direkt an Mikrofoneingänge mit niedriger Impedanz angeschlossen werden.

Wie reinige ich das PRO 8HEx?

Reinigen Sie das Mikrofon vorsichtig mit einem feuchten, fusselfreien Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, da diese die Oberfläche beschädigen könnten.

Kann ich das Mikrofon an einem PC anschließen?

Ja, mit einem Adapter auf 3,5-mm-Stereo oder einem USB-Interface mit Mikrofoneingang ist der Anschluss an einen PC möglich. Beachten Sie jedoch, dass das dynamische Mikrofon keinen eingebauten Verstärker hat.

Was ist die Richtcharakteristik des PRO 8HEx?

Das Mikrofon hat eine Nierencharakteristik, die Nebengeräusche von der Seite und hinten unterdrückt und die Stimme klar hervorhebt.

Wie schwer ist das Headset?

Das Headset wiegt ca. 150 Gramm (ohne Kabel) und ist daher auch bei längerem Tragen komfortabel.

Welchen Frequenzbereich deckt das Mikrofon ab?

Der Frequenzbereich liegt bei 60 Hz bis 10 kHz, ideal für Sprache und Kommunikation.

Ist das Mikrofon für Gesang geeignet?

Eher nicht, da der Frequenzbereich auf Sprache optimiert ist. Für Gesang empfehlen wir ein Studio-Mikrofon mit breiterem Frequenzgang.

Kann ich den Kopfhörer separat nutzen?

Das PRO 8HEx ist ein reines Headset-Mikrofon. Es verfügt über keinen integrierten Kopfhörer. Die Hörer sind meist in Funkgeräten integriert.

Ist ein Windschutz im Lieferumfang enthalten?

Ja, ein Schaumstoff-Windschutz wird mitgeliefert, der Störgeräusche durch Wind oder Atem reduziert.

BEDIENUNGSANLEITUNG PRO 8HEx Audio-Technica

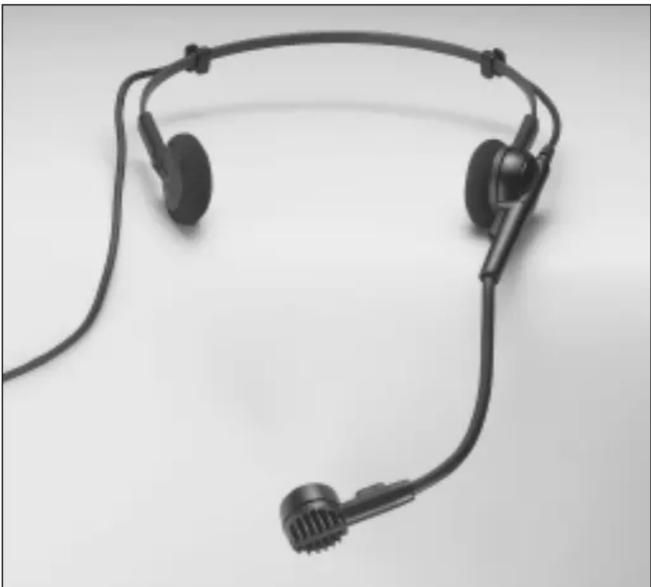

Black hardcover head with earplugs and microphone, isolated on white background (no text or symbols)

• Professional-quality vocal pickup with hands-free operation
- Ideal for guitarists, keyboard players, drummers and others who need the use of their hands during performance
- Hi-ENERGY® neodymium element for articulate vocal reproduction
- Low-visibility, lightweight headband and cushioned support pads provide stable, comfortable fit
- Pivot-mounted flexible mic boom descends from left or right side
• Hypercardioid polar pattern improves isolation of desired sound source
- Also available as: PRO 8HEcW — 55" (1.4 m) cable terminated with locking 4-pin connector for A-T UniPak™ wireless systems

Output is low impedance (Lo-Z) balanced. The signal appears across Pins 2 and 3; Pin 1 is ground (shield). Output phase is "Pin 2 hot" – positive acoustic pressure produces positive voltage at Pin 2.

To avoid phase cancellation and poor sound, all mic cables must be wired consistently: Pin 1-to-Pin 1, etc. For a high-impedance (Hi-Z) mic input, connect a Lo-Z balanced cable to a Hi-Z matching transformer (A-T CP8201 or equal) at the equipment input.

For maximum stability and minimum visibility, the adjustable headband should be worn around the back of the head, with each cushioned support pad resting on the temple in front of the ear. The cable should remain clipped to the headband, with some slack at the boom connection.

Take care to keep foreign particles from entering the windscreen. An accumulation of iron or steel filings on the diaphragm, and/or foreign material in the windscreen's mesh surface, can degrade performance.

PRO 8HEx SPECIFICATIONS

ELEMENT Dynamic

POLAR PATTERN Hypercardioid

FREQUENCY RESPONSE 200-18,000 Hz

OPEN CIRCUIT SENSITIVITY -55 dB (1.7 mV) re 1V at 1 Pa*

IMPEDANCE 600 ohms

WEIGHT 2.1 oz (60 g)

DIMENSIONS
HEADSET	4.72" (120.0 mm) nominal at widest point;3.17" (80.5 mm) flexible boom
MICROPHONE 0.80" (20.4 mm) diameter

OUTPUT CONNECTOR	3-pin XLRM-type on cable
CABLE	7.2' (2.2 m) long, 0.11" (2.8 mm) diameter miniature audio cable permanently attached between microphone and XLRM-type connector
ACCESSORIES FURNISHED	AT8139L large windscreen; AT8139S small windscreen; AT8439 clothing clip

^† In the interest of standards development, A.T.U.S. offers full details on its test methods to other industry professionals on request.
*1 Pascal = 10 dynes /cm ^2 = 10 microbars = 94 dB SPL
Specifications are subject to change without notice.

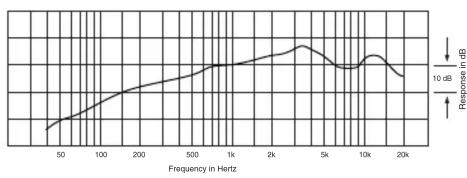

SCALE IS 5 DECIBELS PER DIVISION

200 Hz

8 kHz

Frequency Response

LEGEND 12° or more on axis

audio-technica®

Audio-Technica U.S., Inc., 1221 Commerce Drive, Stow, Ohio 44224

Audio-Technica Limited, Old Lane, Leeds LS11 8AG England

www.audio-technica.com

P51685-EN ©2004 Audio-Technica U.S., Inc. Printed in U.S.A.
