Produkttyp	Farbfernsehgerät (CRT)
Marke	Sony
Modell	KV-29XL71
Bildröhre	FD Trinitron Flachbildschirm, 29 Zoll (ca. 73 cm Diagonale)
Abmessungen (B x H x T)	Ca. 771 mm x 585 mm x 506 mm
Gewicht	Ca. 48,5 kg
Stromversorgung	220-240 V Wechselstrom, 50 Hz
Leistungsaufnahme (Betrieb)	130 W
Leistungsaufnahme (Standby)	0,3 W
Farbsysteme	PAL, SECAM; NTSC 3.58/4.43 (nur Videoeingang)
Tonausgabe	2 x 20 W (Musikleistung), 2 x 10 W (RMS); Woofer: 30 W (Musik), 15 W (RMS)
Bildfunktionen	100 Hz, Bildmodi (Lebendig, Film, Benutzer), Bildrotation, Rauschunterdrückung (Dyn. NR)
Tonfunktionen	BBE High Definition, Dolby Virtual, Höhen/Tiefen, Balance, Autom. Lautstärke, Zweiton
Zusatzfunktionen	Videotext/Fastext/TOPtext (250 Speicherseiten), Abschalttimer, Smartlink, PIP (Bild im Bild)
Anschlüsse (Rückseite)	3x Eurobuchsen (AV1, AV2, AV3), Audioausgang, Antenneneingang
Anschlüsse (Vorderseite)	S-Video, Video, Audio (Cinch), Kopfhörer
Lieferumfang	Fernbedienung RM-934, 2 Batterien
Reinigung	Mit weichem, leicht feuchtem Tuch; keine Scheuermittel, Alkohol oder Benzin
Sicherheitshinweise	Netzstecker vor Reinigung ziehen; keine Gegenstände ins Gerät stecken; Lüftungsöffnungen frei halten
Reparatur	Nur durch qualifiziertes Fachpersonal; Gehäuse nicht öffnen

Häufig gestellte Fragen - KV-29XL71 SONY

Wie schalte ich den Fernseher ein?

Drücken Sie die Einschalttaste an der Vorderseite des Fernsehgeräts. Nach dem ersten Einschalten erscheint ein Menü zur Sprach- und Ländereinstellung. Folgen Sie den Anweisungen auf dem Bildschirm.

Wie kann ich die Sender automatisch suchen lassen?

Drücken Sie die MENU-Taste, wählen Sie Grundeinstellungen > Autom. Abspeichern und bestätigen Sie mit OK. Der Fernseher sucht alle verfügbaren Kanäle und speichert sie.

Wie stelle ich die Bildschärfe ein?

Drücken Sie MENU, wählen Sie Bild-Einstellungen. Dort können Sie mit den Pfeiltasten Kontrast, Helligkeit, Farbe und Bildschärfe anpassen. Bestätigen Sie mit OK.

Was bedeutet die PIP-Funktion?

PIP (Picture In Picture) zeigt ein zweites Bild in einer Ecke des Hauptbildschirms an. Drücken Sie die PIP-Taste auf der Fernbedienung, um sie ein- oder auszuschalten. Die Quelle des kleinen Bildes kann im Menü Weitere Grundeinstell. unter PIP Eingangssignal gewählt werden.

Wie schließe ich einen Videorecorder an?

Verwenden Sie ein Eurokabel und schließen Sie es an eine der Eurobuchsen auf der Rückseite an. Schalten Sie den Videorecorder ein und wählen Sie die entsprechende Eingangsquelle durch mehrmaliges Drücken der TV/DVD-Taste, bis das Symbol erscheint.

Warum habe ich kein Bild, aber Ton?

Rufen Sie das Menü Bild-Einstellungen auf und wählen Sie Normwerte, um die Werkseinstellungen wiederherzustellen. Überprüfen Sie auch, ob die Helligkeit oder der Kontrast versehentlich auf Minimum gesetzt sind.

Die Fernbedienung funktioniert nicht. Was kann ich tun?

Wechseln Sie die Batterien (2x AAA). Achten Sie auf die richtige Polarität. Wenn das Problem weiterhin besteht, überprüfen Sie, ob die Fernbedienung korrekt auf das Gerät ausgerichtet ist.

Wie kann ich die Lautstärke der Kopfhörer einstellen?

Schließen Sie die Kopfhörer an die vordere Buchse an. Die Lautstärke wird über die normalen Lautstärketasten gesteuert. Im Menü Ton-Einstellungen wird der Effekt automatisch auf Aus gesetzt.

Das Bild ist schief. Wie korrigiere ich das?

Drücken Sie MENU, gehen Sie zu Weitere Grundeinstell. > Bildrotation. Stellen Sie den Wert zwischen -5 und +5 ein, bis das Bild gerade ist. Bestätigen Sie mit OK.

Kann ich den Fernseher an eine Hi-Fi-Anlage anschließen?

Ja, schließen Sie die Anlage an den Audioausgang auf der Rückseite an. Im Menü Weitere Grundeinstell. setzen Sie TV Lautsprecher auf Aus. Die Lautstärke wird dann über die Fernbedienung des Fernsehers gesteuert.

BEDIENUNGSANLEITUNG KV-29XL71 SONY

Bevor Sie das Fernsehgerät einschalten, lesen Sie bitte den Abschnitt „Sicherheitshinweise“ dieses Handbuchs. Bewahren Sie das Handbuch auf, um später bei Bedarf darin nachschlagen zu können.

Bedienungsanleitung

Wir danken Ihnen dafür, dass Sie dieses Farbfernsehgerät Sony FD Trinitron, mit Flachbildschirm, ausgewählt haben.

Bevor Sie das Fernsehgerät einschalten, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie als künftige Referenz auf.

- Symbole, die in diesen Bedienungsanleitungen verwendet werden:

- Potentielle Risiken.

• Wichtige Information.

- Reihenfolge der zu folgenden Anleitungen.

-1,2... Reihenfolge der zu folgenden Anleitungen.

- Die schraffierten Tasten der Fernbedienung zeigen Ihnen diejenigen an, die Sie drücken müssen, um die verschiedenen Anleitungen auszuführen.

• Information über die Ergebnisse der Anleitungen.

Inhaltsverzeichnis

Einleitung .... 3

Sicherheitsmaßnahmen 4

Allgemeine Beschreibung

Allgemeine Beschreibung der Tasten auf der Fernbedienung 5

Allgemeine Beschreibung der Tasten am Fernsehgerät 6

Installation

Einlegen der Batterien in die Fernbedienung....6

Anschluss der Antenne und des Videorecorders 6

Erstmalige Inbetriebnahme

Einschalten und automatische Feinabstimmung des Fernsehers 7

Das Menü-System auf dem Bildschirm

Einführung in das Menü-System auf dem Bildschirm und seine Anwendung....9

Menü-Führer:

Bildeinstellungen....9

Ton-Einstellungen....10

Abschalttimer 11

Sprache/Land....11

Automatisches Abspeichern 11

Programme Ordnen 11

Programmnamen 12

AV-Einstellungen 12

DYN. NR....12

Manuell Abspeichern 13

AV3 Ausgang 14

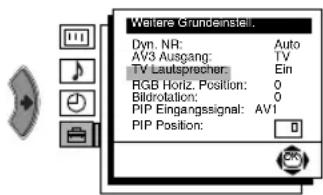

TV Lautsprecher 14

RGB Horizontal Position 14

Bildrotation....15

PIP Eingangssignal....15

PIP Position 15

Videotext 16

Zusätzliche Information

Anschluss von frei wählbaren Zusatzgeräten 17

Anwendung von frei wählbaren Zusatzgeräten....18

Grundeinstellung der Fernbedienung für ein DVD oder einen Videorecorder. 19

Technische Daten....20

Störungsbehebung 21

Aus Umweltschutz- und Sicherheitsgründen empfiehlt es sich, das Fernsehgerät nicht im Standby-Betrieb zu lassen, wenn es nicht benutzt wird. Trennen Sie die Verbindung zum Stromnetz. Manche Fernsehgeräte sind allerdings mit Funktionen ausgestattet, für deren Funktion der Standby-Betrieb erforderlich ist. In Fällen, in denen dies zutrifft, werden Sie in diesem Handbuch darauf hingewiesen.	Öffnen Sie nicht das Gehäuse oder die hintere Abdeckung des Fernsehgeräts. Wenden Sie sich ausschließlich an qualifiziertes Fachpersonal.	Schieben Sie keine Gegenstände in das Gerät, da dies zu Feuergefahr und Gefahr von Elektroschocks führen kann. Schütten Sie keine Flüssigkeit über das Gerät. Wenn Flüssigkeit oder ein Gegenstand in das Fernsehgerät gelangen, dürfen Sie das Fernsehgerät nicht benutzen. Es sollte umgehend von einem Fachmann überprüft werden.
Dieses Gerät darf nur an 220-240 V Wechselstrom betrieben werden. Sie sollten niemals zu viele Geräte an derselben Steckdose anschließen, da dies zu Feuergefahr und Gefahr von Elektroschocks führen kann.	∅Berühren Sie im Interesse Ihrer eigenen Sicherheit während Gewittern weder das Fernsehgerät noch das Antennen- oder das Netzkabel.	Setzen Sie das Fernsehgerät weder Regen noch Feuchtigkeit aus, um sich vor Feuergefahr und Elektroschocks zu schützen.
Blockieren Sie nicht die Lüftungsöffnungen des Fernsehgeräts und lassen Sie zur Belüftung auf jeder Seite des Geräts mindestens 10 cm Abstandt.	Stellen Sie das Fernsehgerät nie an heißen, feuchten oder sehr staubigen Orten auf. Stellen Sie das Fernsehgerät nicht an einem Ort auf, an dem es Erschütterungen ausgesetzt ist.	Bringen Sie entflammbare Gegenstände und offenes Licht (z.B. Kerzen) nicht in die Nähe des Fernsehgeräts.
Reinigen Sie den Bildschirm und das Gehäuse mit einem weichen, leicht feuchten Tuch. Verwenden Sie keine Scheuerschwämme, alkalischen Reinigungsmittel, Scheuermittel oder Lösungsmittel wie Alkohol oder Benzin oder antistatische Sprays. Ziehen Sie als Vorsichtsmaßnahme den Netzstecker, bevor Sie das Fernsehgerät reinigent.	Ziehen Sie am Netzstecker. Ziehen Sie nicht am Netzkabe.	Stellen Sie keine schweren Gegenstände auf das Netzkabel. Es könnte dadurch beschädigt werden. Es wird empfohlen, das Kabel, falls es zu lang ist, um die Halter an der Rückseite des Fernsehgeräts zu wickeln.
Stellen Sie das Fernsehgerät auf eine sichere und stabile Fläche. Versuchen Sie niemals, das Fernsehgerät und seinen Untersatz zusammen zu bewegen. Transportieren Sie das Fernsehgerät und seinen Untersatz immer einzeln. Legen Sie das Fernsehgerät nicht auf eine seiner Seitenflächen oder mit dem Bildschirm nach oben. Lassen Sie nicht zu, dass Kinder an dem Gerät hoch klettern.	Ziehen Sie den Netzstecker, bevor Sie das Fernsehgerät bewegen. Vermeiden Sie Unebenheiten, schnelle Schritte und zu hohen Kraftaufwand. Sollte das Fernsehgerät herunterfallen oder beschädigt werden, muss es umgehend von einem Fachmann überprüft werdenl.	Blockieren Sie die Lüftungsöffnungen des Fernsehgeräts nicht durch Gegenstände wie Gardinen oder Zeitungen.

① Kurzzeitiges Ausschalten des Fernsehgerätes:

Drücken Sie diese Taste, um das Fernsehgerät vorübergehend auszuschalten (die Anzeige des Modus: Warten leuchtet auf). Drücken Sie die Taste nochmals, um das Fernsehgerät, ausgehend vom Bereitschaftsmodus (Standby) wieder einzuschalten.

Um Energie zu sparen wird empfohlen das Fernsehgerät komplett auszuschalten, wenn es nicht gebraucht wird.

② Auswählen der Eingangsquelle:

Drücken Sie diese Taste mehrmals, bis das Symbol der gewünschten Eingangsquelle auf dem Bildschirm erscheint.

③ Auswählen der Kanäle:

Wenn sich der Wähler der Anlage in der Position TV oder VCR (Videorecorder) befindet, drücken Sie diese Tasten um Kanäle auszuwählen. Für zweistellige Programm-Nummern drücken Sie die zweite Zahl nicht länger als 2,5 Sekunden.

4 a) Wenn sich der Wähler des Geräts in der Position TV befindet: Drücken Sie diese Taste, um zum zuletzt ausgewählten Kanal zurückzukehren (der vorausgegangene Kanal muss zuvor mindestens 5 Sekunden lang gesehen worden sein).

b) Wenn sich der Wähler des Geräts in der Position VCR befindet: Wenn Sie einen Sony-Videorecorder benützen, für Programm-Nummern mit zwei Ziffern, z.B. 23, drücken Sie zuerst -/-- und anschließend die Tasten 2 und 3.

⑤ Diese Taste funktioniert nur im Modus Videotext.

⑥ Aufnahmetaste:

Wenn sich der Wähler des Geräts in der Position VCR befindet, drücken Sie diese Taste, um Programme aufzunehmen.

⑦ Auswählen des Videotextes:

Drücken Sie diese Taste, um den Videotext darzustellen.

8 a) Wenn sich der Wähler des Geräts in der Position TV befindet:

- Wenn MENU eingeblendet ist, betätigen Sie diese Tasten, um sich im System der Menüs fortzubewegen. Für weitere Einzelheiten lesen Sie das Kapitel „Einführung in das Menü-System auf dem Bildschirm und seine Anwendung“ auf der Seite 9.

- Wenn MENU nicht eingeblendet ist, drücken Sie OK, um die allgemeine Liste der eingestellten Kanäle zu sehen. Wählen Sie den Kanal (Fernsehsender), indem Sie auf ◆ oder ◆ drücken und anschließend drücken Sie nochmals OK, um den ausgewählten Kanal zu betrachten.

b) Wenn sich der Wähler des Geräts in der Position VCR (Videorecorder) oder DVD befindet:

Wenn Sie diese Tasten benutzen, können Sie die Hauptfunktionen an Ihrem VCR oder DVD steuern.

9 Aufnahmetaste: Wenn sich der Wähler des Geräts in der Position VCR befindet, drücken Sie diese Taste, um Programme aufzunehmen.

10 Wähler des Geräts: Mit dieser Fernbedienung können Sie nicht nur den Fernseher, sondern auch die hauptsächlichen Funktionen Ihres DVD oder Videorecorders steuern. Schalten Sie das Gerät ein, das Sie steuern wollen, und anschließend drücken Sie diese Taste mehrere Male, um DVD, TV oder VCR (für den Videorecorder) auszuwählen. In der ausgewählten Position leuchtet momentan ein grünes Licht auf.

Bevor Sie die Fernbedienung erstmalig benutzen, um das DVD oder den Videorecorder zu steuern, muss in Abhängigkeit von der Marke Ihres Geräts die Grundeinstellung vorgenommen werden. Hierzu lesen Sie das Kapitel Grundeinstellung der Fernbedienung für ein „DVD oder einen Videorecorder“ auf der Seite 20.

⑪ Auswählen der Kanäle:

Drücken Sie diese Taste, um den nächsten oder vorausgegangenen Kanal auszuwählen.

⑫ Ausschalten des Tons:

Einmal drücken zum Ausschalten des Tons. Nochmals drücken, um den Ton wieder einzuschalten.

13 Lautstärke-Regelung:

Drücken Sie diese Taste, um die Lautstärke des Fernsehgerätes einzustellen.

14 Aktivieren des Menü-Systems:

Drücken Sie diese Taste, um das Menü auf dem Bildschirm zu sehen. Nochmals drücken zum Deaktivieren, und um den normalen Fernsehbildschirm zu betrachten.

⑮ Auswählen des Fernseh-Modus:

Drücken Sie diese Taste, um den „PIP“, den Videotext oder den Eingang des Videogerätes zu deaktivieren.

16 Auswahl des Toneffekts:

Drücken Sie diese Taste mehrmals, um den Toneffekt zu ändern.

⑰ Auswählen des Bild-Modus:

Drücken Sie die Taste wiederholt, um den Bild-Modus umzuschalten.

18 Informationsanzeige auf dem Bildschirm:

Drücken Sie diese Taste, um alle Anzeigen auf dem Bildschirm einzublenden. Drücken Sie sie nochmals, um die Anzeige auszublenden.

19 Austauschen der beiden Bildschirme:

Wenn Sie sich in der Modalität „PIP“ befinden, drücken Sie diese Taste, um die beiden Bildschirme gegeneinander auszutauschen.

20 Einschalten / Ausschalten des Videorecorders oder des DVD: Die Taste betätigen, um den am Fernseher angeschlossenen Videorecorder oder das DVD.

21 PIP (aus dem Englischen „Picture In Picture“ = Bild im Bild):

Betätigen Sie diese Taste zum Aufrufen eines kleinen Bildschirms mit Bild (Modus PIP) in einer der Ecken des Hauptbildschirms. Drücken Sie die Taste nochmals, damit er wieder verschwindet. Zum Auswählen der Quelle, die Sie auf dem kleinen Bildschirm sehen wollen, lesen Sie dazu das Kapitel „PIP Eingangssignal“ auf der Seite 16.

Zusätzlich zu den Fernsehfunktionen werden alle farbigen Tasten auch für das Einschalten des Videotextes verwendet. Wenn Sie weitere Informationen benötigen, konsultieren Sie das Kapitel über „Videotext“ dieser Bedienungsanleitung.

Einlegen der Batterien in die Fernbedienung

Stellen Sie sicher, dass die Batterien polaritätsrichtig eingelegt werden.

Respektieren Sie die Umwelt und werfen Sie die gebrauchten Batterien in die speziell dafür vorgesehenen Behälter.

Anschluss der Antenne und des Videorecorders

Die Anschlusskabel werden nicht mitgeliefert.

Der Anschluss mit Hilfe der Eurobuchse ist frei wählbar.

Lesen Sie hierzu das Kapitel über „Anschluss von frei wählbaren Zusatzgeräten“ dieser Bedienungsanleitung.

Beim erstmaligen Einschalten des Fernsehers erscheinen einige Menüreihenfolgen auf dem Bildschirm, mit denen Sie folgende Einstellungen vornehmen können:

1.) die Menüsprache auswählen, 2.) das Land auswählen, in dem Sie das Gerät einsetzen, 3.) Einstellen der Bild-Schräge, 4.) alle vorhandenen Kanäle (Fernsehsender) suchen und automatisch speichern, und 5.) die Reihenfolge des Erscheinens der Kanäle (Fernsehsender) auf dem Bildschirm ändern. Wenn Sie jedoch später einige dieser Einstellungen ändern müssen, können Sie dies tun, indem Sie in ⚙️ (Menü Grundeinstellungen) auswählen oder die Taste ➤ Fustart des Fernsehers drücken.

1 Stecken Sie den Stecker des Fernsehers in die Steckdose (220-240 V Wechselstrom, 50 Hz). Beim erstmaligen Anschluss des Fernsehgerätes schaltet sich dieser automatisch ein. Falls dies nicht der Fall ist, drücken Sie die Einschalt-/Ausschalttaste an der Vorderseite Ihres Fernsehgerätes, um es einzuschalten. Beim ersten Mal, wenn Sie das Fernsehgerät einschalten, erscheint auf dem Bildschirm automatisch das Menü Language (Sprache).

2 Drücken Sie die Taste ↓ oder ↑, um die Sprache auszuwählen. Anschließend drücken Sie die Taste OK, um die Auswahl zu bestätigen. Ab diesem Moment erscheinen alle Menüs in der ausgewählten Sprache.

3 Auf dem Bildschirm erscheint automatisch das Menü Land. Drücken Sie auf die Taste ↓ oder ↑, um das Land auszuwählen, in dem Sie den Fernseher benutzen wollen. Anschließend drücken Sie die Taste OK, um die Auswahl zu bestätigen.

- Wenn das Land, in dem Sie den Fernseher benutzen möchten, nicht auf der Liste erscheint, wählen Sie „-“ anstatt eines Landes.

4 Aufgrund des Erdmagnetismus kann das Bild unter Umständen schief erscheinen. In einem solchen Fall kann es mit Hilfe des Menüs Bildrotation neu eingestellt werden.

a) Wenn dies nicht notwendig ist, drücken Sie ↓ oder ↑, um „Ohne Änderung weiter“ auszuwählen, und drücken Sie OK. b) Falls dies notwendig ist, drücken Sie ↓ oder ↑, um „Jetzt einstellen“ auszuwählen, und drücken Sie OK. Anschließend korrigieren Sie die Bildschräge, indem Sie sie durch Drücken der Tasten ↓ oder ↑ zwischen -5 und +5 einstellen. Am Schluss drücken Sie OK zum Speichern.

wird fortgesetzt...

5 Das Menü „Automatisches Abspeichern“ erscheint auf dem Bildschirm. Drücken Sie die Taste OK, um „Ja“ auszuwählen.

6 Der Fernseher beginnt mit der Feinabstimmung und der automatischen Speicherung aller Kanäle (Fernsehsender), die zur Verfügung stehen.

Dieser Prozess kann einige Minuten in Anspruch nehmen. Haben Sie Geduld und drücken Sie während der Dauer des Prozesses der Feinabstimmung keine Tasten, oder im gegenteiligen Falle würde er nicht beendet.

Wenn der Fernseher nach dem automatischen Abspeichern keinen Kanal (Fernsehsender) gefunden hat, erscheint eine Mitteilung auf der Bildfläche, die Sie darum bittet, die Antenne anzuschließen. Schließen Sie sie bitte so an, wie auf der Seite 6 dieses Handbuchs angegeben ist, und drücken Sie OK. Der Prozess des automatischen Abspeicherns beginnt aufs Neue.

7 Nachdem der Fernseher alle Kanäle (Fernsehsender) feinabgestimmt und gespeichert hat, erscheint automatisch auf dem Bildschirm das Menü „Programme Ordnen“, damit Sie die Reihenfolge, wie die Kanäle auf dem Bildschirm erscheinen, ändern können.

a) Wenn Sie die Reihenfolge der Kanäle nicht ändern wollen, gehen Sie weiter zu Schritt 8. b) Wenn Sie die Reihenfolge der Kanäle ändern wollen: 1 Drücken Sie die Taste ↓ oder ↑, um die Programmnummer mit dem Kanal (Fernsehsender), deren Stellung Sie ändern wollen, auszuwählen, und anschließend drücken Sie ►. 2 Drücken Sie die Taste ↓ oder ↑, um die neue Programmnummer auszuwählen, unter der Sie den ausgewählten Kanal (Fernsehsender) speichern wollen. Anschließend drücken Sie ←. 3 Wiederholen Sie die Schritte b1) und b2), wenn Sie andere Fernsehkanäle neu ordnen wollen.

8 Drücken Sie die Taste MENU, um zum normalen Fernsehbild zurückzukehren.

MENU

Der Fernseher ist nun betriebsbereit.

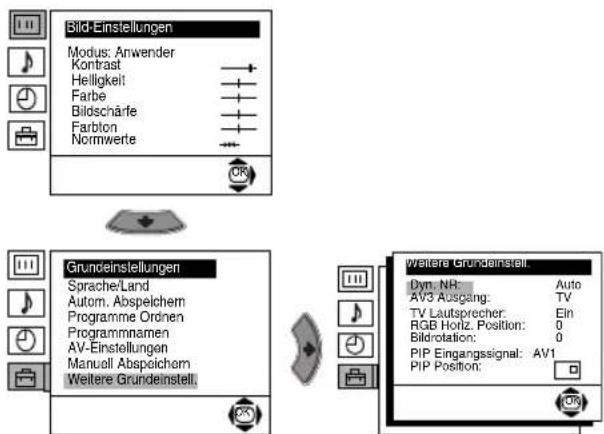

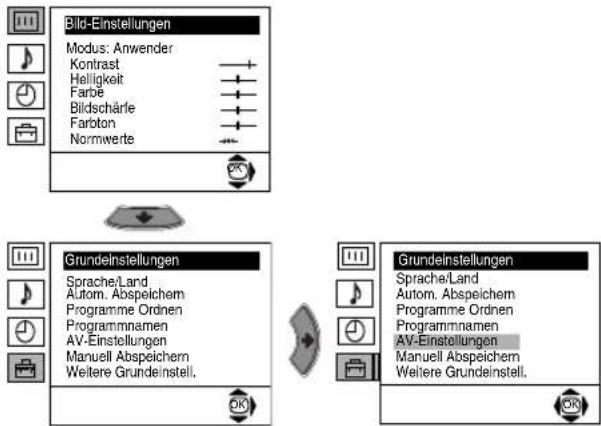

Dieser Fernseher verwendet auf dem Bildschirm ein Menü-System, um Sie bei den verschiedenen Arbeitsvorgängen zu leiten. Verwenden Sie folgende Tasten der Fernbedienung, um sich innerhalb des Menüs zu bewegen:

1 Drücken Sie die Taste MENU, um das erste Menü-Niveau auf dem Bildschirm zu zeigen.

MENU

2 • Drücken Sie die Taste ↓ oder ↑, um das gewünschte Menü oder die gewünschte Option zu markieren. - Drücken Sie auf →, um das Menü oder die gewählte Option einzublenden. - Drücken Sie auf ♦, um zum vorangegangenen Menü oder zur vorherigen Option zurückzukehren. - Um die Einstellungen der gewählten Option zu ändern, drücken Sie auf ↓/↑/↔ oder ➡. - Um Ihre Auswahl zu bestätigen und zu speichern, drücken Sie OK.

3 Drücken Sie die Taste MENU, um zum normalen Fernsehbildschirm zurückzukehren.

MENU

Menü-Führer

Niveau 1 Niveau 2 Niveau 3 / Funktion

BILDEINSTELLUNGEN

Das Menü „Bild-Einstellungen“ erlaubt Ihnen, die Bildeinstellungen zu ändern.

Hierzu gehen Sie wie folgt vor:

Drücken Sie ➤, nach der Auswahl der Option, die Sie ändern wollen. Anschließend drücken Sie mehrere Male ♦/♦/♦ oder ➤, um die Einstellung zu ändern, und am Schluss drücken Sie OK zum Speichern derselben.

Dieses Menü erlaubt Ihnen ebenfalls, den Bild-Modus zu ändern, gemäß der Art des Programms, das Sie gerade betrachten:

Anwender (für persönliche Vorränge). Live (für Live-Sendungen, DVD und Digitale Set-Top-Boxen). ↓ Film (für Filme).

• Helligkeit, Farbe und Bildschärfe können nur geändert werden, wenn Sie den Bild-Modus in „Anwender“ ausgewählt haben.
• Farbton ist nur verfügbar für das Farbsystem NTSC (z.B. nordamerikanische Videobänder).
• Um die werkseitig eingestellten Bild-Einstellungen wiederherzustellen, wählen Sie Normwerte und drücken Sie OK.

Niveau 1 Niveau 2 Niveau 3 / Funktion

TON-EINSTELLUNGEN

Das Menü „Ton-Einstellungen“ erlaubt Ihnen, die Toneinstellungen zu ändern.

Hierzu gehen Sie wie folgt vor:

Drücken Sie hierzu ➤, nach Auswahl der Option, die Sie ändern wollen. Anschließend drücken Sie wiederholt ♦/♠/♦ oder ➤, um die Einstellung zu ändern, und drücken Sie abschließend OK zum Speichern derselben.

Effekt

↓ Natürlich:

Diese Taste erhöht die Klarheit, die Einzelheiten und die Klangpräsenz des Tons mit Hilfe des Systems „BBE High Definition Sound system“*.

↓ Dynamisch:

„BBE High Definition Sound system“* verstärkt die Klarheit und die Klangpräsenz des Tons, indem eine verständlichere Stimmqualität und eine realere Musikqualität erzeugt wird.

↓ Dolby**Virtual:

Täuscht den Toneffekt „Dolby Surround Pro Logic“ vor.

↓ Aus:

Ohne besondere akustische Effekte.

Höhen

← Weniger

→ Mehr

Tiefen

← Weniger

→ Mehr

Balance

Links

→ Rechts

Normwerte

Diese Taste stellt die in der Fabrik eingestellten Normwerte wieder her.

Zweiton

- Bei Stereosendungen:

↓ Mono.

↓ Stereo.

- Für zweisprachige Sendungen:

↓ Mono (für Mono-Kanal, falls verfügbar). ↓ A (für den Kanal 1). ↓ B (für den Kanal 2).

Autom. Lautst.

↓ Aus: Die Lautstärke variiert in Funktion des Sendesignals. Ein: Die Lautstärke wird aufrechterhalten, unabhängig vom Sendesignal (z. B. bei Werbe-Sendungen).

• Wenn Sie den Fernseher mit Hilfe der Kopfhörer hören, wechselt die Option „Effekt“ automatisch zur Position „Aus“.
• Wenn Sie „Effekt“ auf „Dolby Virtual“ einstellen, springt die Option „Autom. Lautst.“ automatisch auf die Position „Aus“ und umgekehrt.

* „BBE High Definition Sound system“ wird hergestellt von Sony Corporation unter Lizenz von BBE Sound, Inc. BBE ist durch das Patent Nr. 4,638,258 und No. 4,482,866 aus USA geschützt. Das Wort “BBE” und das Symbol “BBE” sind Handelsmarken von BBE Sound, Inc.

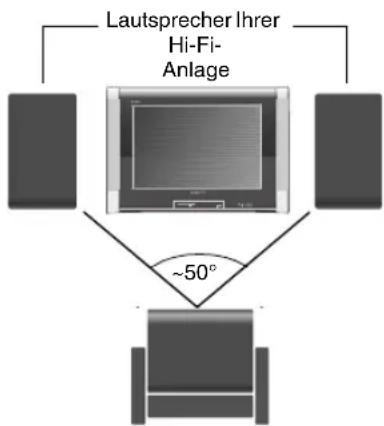

** Dieser Fernseher wurde entworfen, um den Toneffekt „Dolby Surround“ zu erzeugen, welcher nur mit den beiden Lautsprechern des Fernsehers den Ton von 4 Lautsprechern vortäuscht, solange das Tonsignal des Senders „Dolby Surround“ ist. Außerdem können Sie den Toneffekt ebenfalls dadurch verbessern, dass Sie einen externen Verstärker anschließen. Für weitere Einzelheiten lesen Sie das Kapitel „Anschluss einer externen Audio-Anlage“ auf der Seite 19. ** In Lizenz von Dolby Laboratories hergestellt. „Dolby“, „Pro Logic“ und das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories.

Niveau 1 Niveau 2 Niveau 3 / Funktion

ABSCHALTTIMER

Die Option „Abschalttimer“ im Menü „Timer“ erlaubt Ihnen eine Zeitspanne auszuwählen, nach welcher der Fernseher automatisch in den Bereitschaftsmodus (Standby) eintritt.

Hierzu gehen Sie wie folgt vor: Drücken Sie hierzu ➔ nach Auswahl dieser Option. Anschließend drücken Sie ♦ oder ♦, um die Zeitspanne (höchstens 4 Stunden) auszuwählen und, am Schluss, drücken Sie OK zum Speichern.

• Wenn Sie die verbleibende Restzeit bis zum Abschalten sehen wollen, während Sie eine Fernsehsendung betrachten, drücken Sie die Taste 🌐
• Eine Minute bevor der Fernseher in den Bereitschaftsmodus eintritt, wird die verbleibende Restzeit auf dem Bildschirm angezeigt.

SPRACHE / LAND

Die Option „Sprache/Land“ im Menü „Grundeinstellungen“ erlaubt Ihnen die Sprache auszuwählen, in der die Bildschirm-Menüs erscheinen sollen. Sie können ebenfalls das Land auswählen, in dem Sie den Fernseher benützen wollen.

Hierzu gehen Sie wie folgt vor:

Drücken Sie hierzu nach Auswahl dieser Option die Taste ►. Anschließend gehen Sie so vor, wie in den Schritten 2 und 3 des Kapitels „Einschalten und automatische Feinabstimmung des Fernsehers“ auf der Seite 7 angegeben.

AUTOMATISCHES ABSPEICHERN

Die Option „Autom. Abspeichern“ im Menü „Grundeinstellungen“ erlaubt Ihnen die Suche und Speicherung aller verfügbaren Fernsehkanäle (Fernsehsender).

Hierzu gehen Sie wie folgt vor:

Drücken Sie hierzu nach Auswahl dieser Option die Taste ➤. Anschließend gehen Sie so vor, wie in den Schritten 5 und 6 des Kapitels „Einschalten und automatische Feinabstimmung des Fernsehers“ auf der Seite 8 angegeben.

PROGRAMME ORDNEN

Die Option „Programme Ordnen“ im Menü „Grundeinstellungen“ erlaubt Ihnen, die Reihenfolge zu ändern, in der die Kanäle (Fernsehsender) auf dem Bildschirm erscheinen.

Hierzu gehen Sie wie folgt vor:

Drücken Sie hierzu nach Auswahl dieser Option die Taste b. Anschließend gehen Sie so vor, wie im Schritt 7b) des Kapitels „Einschalten und automatische Feinabstimmung des Fernsehers“ auf der Seite 8 angegeben.

Niveau 1 Niveau 2 Niveau 3 / Funktion

PROGRAMMNAMEN

Die Option „Programmnamen“ im Menü „Grundeinstellungen“ erlaubt Ihnen, einem Kanal einen Namen mit höchstens fünf Buchstaben zu verleihen.

Hierzu gehen Sie wie folgt vor:

1. Drücken Sie nach Auswahl der Option →, und anschließend drücken Sie ↓ oder ↑, um die Programm-Nummer des Programms auszuwählen, dem Sie einen Namen verleihen wollen. 2. Drücken Sie ►. Mit dem markierten ersten Element der Spalte Name drücken Sie ↓ oder ↑, um einen Buchstaben, eine Nummer oder „-“ für eine Leerstelle auszuwählen, und anschließend drücken Sie ►, um diesen Buchstaben zu bestätigen. Wählen Sie die übrigen vier Buchstaben auf dieselbe Weise aus. Abschließend drücken Sie OK zum Speichern.

AV-EINSTELLUNGEN

Die Option „AV-Einstellungen“ im Menü „Grundeinstellungen“ erlaubt Ihnen, dem an diesen Fernseher angeschlossenen externen Gerät einen Namen zu verleihen.

Hierzu gehen Sie wie folgt vor:

1. Nach Auswahl der Option drücken Sie ➔ und anschließend drücken Sie ♦ oder ♦, um die Eingangsquelle auszuwählen, der Sie einen Namen verleihen wollen (AV1, AV2 und AV3 für die Anlagen, die als Option zur Wahl stehen und die an die hinten am Fernseher angebrachten Eurobuchsen angeschlossen sind, sowie AV4 für die vorderen). Anschließend drücken Sie ➔. 2. In der Spalte "Name" wird automatisch ein vorgegebener Name erscheinen: a) Wenn Sie einen der 6 vorgegebenen Namen benützen wollen (CABLE, GAME, CAM, DVD, VIDEO oder SAT), drücken Sie ↓ oder ↑, um einen davon auszuwählen, und abschließend drücken Sie OK, um denselben zu speichern. b) Wenn Sie einen eigenen Namen verwenden wollen, wählen Sie Bearb. und drücken Sie ▶. Anschließend, mit dem markierten ersten Element, drücken Sie ▼ oder ↑, um einen Buchstaben, eine Nummer oder „-“ für eine Leerstelle auszuwählen, und drücken Sie ▶, um diesen Buchstaben zu bestätigen. Wählen Sie die übrigen vier Buchstaben auf dieselbe Weise aus und drücken Sie abschließend OK zum Speichern.

DYN. NR

Die Option „Dyn. NR“ im Menü „Weitere Grundeinstell.“ erlaubt automatisch, das Verrauschen des Bildes bei schwachen Fernsehsignalen abzuschwächen.

Hierzu gehen Sie wie folgt vor: Nach Auswahl dieser Option drücken Sie hierzu die Taste ➤. Anschließend drücken Sie ♦ oder ♠, um Auto auszuwählen, und abschließend drücken Sie OK zum Speichern. Wenn Sie später diese Funktion annullieren wollen, wählen Sie wiederum „Aus“ statt „Auto“ aus.

Niveau 1 Niveau 2 Niveau 3 / Funktion

MANUELL ABSPEICHERN

Die Option „Manuell Abspeichern“ im Menü „Grundeinstellungen“ erlaubt Ihnen Folgendes:

a) Sie können einen nach dem anderen der Kanäle (Fernsehsender) oder einen Videoeingang in einer gewünschten Programmreihenfolge abspeichern.

Hierzu gehen Sie wie folgt vor:

1. Drücken Sie nach Auswahl der Option „Manuell Abspeichern“ die Taste ➤. Markieren Sie die Option Programm und drücken Sie ➤. Anschließend drücken Sie ♦ oder ♦, um die Programmnummer (Position) auszuwählen, unter der Sie einen Fernsehsender oder einen Videokanal abspeichern wollen. (Für den Videokanal empfehlen wir die Auswahl der Programmnummer „0“). Drücken Sie die Taste ♦.

2. Die folgende Option wird nur in Abhängigkeit des im Menü „Sprache/Land“ ausgewählten Landes erscheinen.

Nach Auswahl der Option TV-System drücken Sie ➤. Anschließend drücken Sie ♦ oder ♦, um für die westeuropäischen Länder das Fernsehsystem B/G oder für die Länder Osteuropas D/K auszuwählen. Drücken Sie ♦.

3 Drücken Sie nach Auswahl der Option Kanal die Taste ➔ und anschließend drücken Sie ♦ oder ♦ zur Auswahl des Kanaltyps („C“ für Kanäle des Landwegs oder „S“ für Kabelkanäle). Drücken Sie die Taste ➔. Im Anschluss daran betätigen Sie die Nummerntasten, um die Kanalnummer des Fernsehsenders oder des Signals des Videokanals direkt einzugeben. Wenn Sie die Kanalnummer nicht kennen, drücken Sie ♦ oder ♦, um sie zu suchen. Sobald Sie den Kanal gefunden haben, den Sie speichern wollen, drücken Sie zweimal OK.

Wiederholen Sie alle diese Schritte, um weitere Kanäle abzustimmen und zu speichern.

b) Eingeben eines Namens von höchstens fünf Zeichen für einen Kanal. Markieren Sie hierzu die Option Programm und drücken Sie PROG + oder -, bis die Programmnummer erscheint, der Sie einen Namen geben wollen. Sobald diese auf dem Bildschirm erscheint, wählen Sie die Option Name und anschließend drücken Sie die Taste ➤. Drücken Sie ♦ oder ♦, um einen Buchstaben, eine Nummer oder „-“ für eine Leerstelle zu wählen, und drücken Sie die Taste ➤ zur Bestätigung dieses Zeichens. Wählen Sie die restlichen vier Zeichen auf die selbe Weise aus. Sobald Sie alle Zeichen ausgewählt haben, drücken Sie zweimal OK zum Speichern. c) Obwohl die automatische Feinabstimmung (AFT) aktiviert ist, kann sie auch manuell eingestellt werden, zu einem besseren Bildempfang, falls das Bild verzerrt empfangen wird. Wählen Sie hierzu die Option AFT, während Sie den Kanal (Fernsehsender) betrachten, den Sie feinabstimmen wollen und anschließend drücken Sie die Taste ▶. Drücken Sie ▼ oder ▲, um das Niveau der Kanalfrequenzen zwischen -15 und +15 einzustellen. Abschließend drücken Sie zweimal OK zum Speichern. d) Auslassen der nicht gewünschten Programmnummern, um sie beim Wählen mit Hilfe der Tasten PROG +/- zu überspringen.

Hierzu gehen Sie wie folgt vor: Markieren Sie hierzu die Option Programm, drücken Sie PROG + oder -, bis die Programmnummer erscheint, die Sie auslassen wollen. Sobald diese auf dem Bildschirm erscheint, wählen Sie die Option Auslassen und anschließend drücken Sie die Taste ➤. Drücken Sie ♦ oder ♠, um Ja zu wählen, und drücken Sie abschließend zweimal OK zum Speichern.

Wenn Sie später diese Funktion annullieren wollen, wählen Sie wiederum „Nein“ statt „Ja“ aus.

e) Diese Option erlaubt Ihnen einen kodierten Kanal korrekt zu sehen und aufzunehmen, wenn Sie einen Dekoder benützen, der durch ein Videogerät an die Eurobuchse 3/3 angeschlossen ist.

Die folgende Option wird nur in Abhängigkeit des im Menü „Sprache/Land“ ausgewählten Landes erscheinen.

Hierzu gehen Sie wie folgt vor: Wählen Sie hierzu die Option Dekoder und drücken Sie ➤. Anschließend drücken Sie ↓ oder ↑, um „Ein“ auszuwählen. Abschließend drücken Sie zwei Mal OK zum Speichern.

Wenn Sie später diese Funktion annullieren wollen, wählen Sie wiederum „Aus“ statt „Ein“.

Niveau 1 Niveau 2 Niveau 3 / Funktion

AV3 AUSGANG

Die Option „AV3 Ausgang“ im Menü „Weitere Grundeinstell.“ erlaubt Ihnen, die Ausgangsquelle der Eurobuchse 3/3 auszuwählen, um so von dieser Eurobuchse aus jedes beliebige Signal aufnehmen zu können, das vom Fernseher oder von einer anderen externen Anlage kommt und an die Eurobuchsen 1/1 oder 2/2 oder an die vorderen Buchsen 4 oder 4 und 4 angeschlossen ist.

Wenn Ihr Videorecorder über Smartlink verfügt, ist dieser Prozess nicht notwendig.

Hierzu gehen Sie wie folgt vor:

Nach Auswahl der Option drücken Sie hierzu →. Anschließend drücken Sie ↓ oder ↑, um das gewünschte Ausgangssignal TV, AV1, AV2, AV4, YC4 oder AUTO auszuwählen.

Wenn Sie „AUTO“ auswählen, ist das Ausgangssignal immer dasselbe, das auf dem Bildschirm des Fernsehers erscheint.

Wenn Sie einen Dekoder an die Eurobuchse 3-3 oder an einen Videorecorder, der mit der Eurobuchse verbunden ist, angeschlossen haben, vergessen Sie nicht, zur korrekten Dekodierung den Ausgang AV3 in „AUTO“ oder „TV“ nochmals auszuwählen.

TV LAUTSPRECHER

Die Option „TV Lautsprecher“ im Menü „Weitere Grundeinstell.“ erlaubt Ihnen, den Ton der Kopfhörer des Fernsehgerätes abzustellen, um den Ton nur über einen externen Verstärker zu hören, der an die Kabelschuhe des Audioausgangs hinten am Fernsehgerät angeschlossen ist.

Hierzu gehen Sie wie folgt vor:

Nach Auswahl dieser Option drücken Sie hierzu die Taste ▶. Anschließend drücken Sie ▼ oder ▲, um „Aus“ auszuwählen, und abschließend drücken Sie OK zum Speichern.

Wenn Sie später diese Funktion annullieren wollen, wählen Sie wiederum „Ein“ statt „Aus“ aus.

RGB HORIZONTAL POSITION

Wenn eine RGB-Signalquelle, wie eine „PlayStation“, angeschlossen wird, ist es u.U. notwendig, die horizontale Bildposition einzustellen. In diesem Fall kann die Einstellung mit Hilfe der Option „RGB Horiz. Position“ im Menü „Weitere Grundeinstell.“ vorgenommen werden.

Hierzu gehen Sie wie folgt vor:

Wählen Sie, während Sie ein RGB-Eingangssignal betrachten, hierzu die Option „RGB Horiz. Position“ aus und drücken Sie die Taste ➤. Anschließend drücken Sie ◄ oder ►, um die Bildposition zwischen –10 und +10 einzustellen. Abschließend drücken Sie OK zum Speichern.

Niveau 1 Niveau 2 Niveau 3 / Funktion

BILDROTATION

Auf Grund des Erdmagnetismus kann das Bild u.U. schief erscheinen. Es kann in solch einem Fall neu eingestellt werden mit Hilfe der Option „Bildrotation“ im Menü „Weitere Grundeinstell.“

Hierzu gehen Sie wie folgt vor:

Drücken Sie hierzu nach Auswahl dieser Option die Taste

- Anschließend drücken Sie ↓ oder ↑, um die Bild-Schräge zwischen -5 und +5 einzustellen. Abschließend drücken Sie OK zum Speichern.

EINGANGSSIGNAL PIP

Die Option „PIP Eingangssignal“ im Menü „Weitere Grundeinstell.“ erlaubt Ihnen die Quelle auszuwählen, die Sie auf dem Bildschirm „PIP“ sehen wollen.

Hierzu gehen Sie wie folgt vor:

Drücken Sie hierzu nach Auswahl dieser Option die Taste ►. Anschließend betätigen Sie mehrmals ♦ oder ♦ um die gewünschte Eingangsquelle AV1, AV2, AV3, AV4 auszuwählen oder TV. Zum Schluss betätigen Sie OK, um Sie zum Speichern.

Um die ausgewählte Quelle auf dem Bildschirm „PIP“ zu sehen, betätigen Sie die Taste /den Fernbedienung.

Durch Betätigung der Taste /den Fernbedienung können Sie die beiden Bildschirme austauschen.

PIP POSITION

Die Option „PIP Position“ im Menü „Weitere Grundeinstell.“ erlaubt Ihnen die Position des Bildschirms „PIP“ zu ändern.

Hierzu gehen Sie wie folgt vor:

Drücken Sie hierzu nach Auswahl dieser Option die Tasten ↓, ←, ↑ oder →, um die gewünschte Position auszuwählen. Zum Schluss betätigen Sie OK zum Speichern.

Der Videotext ist ein Informationsdienst, der von den meisten Fernsehsendern übertragen wird. Die Seite der Inhaltsangabe des Videotextdienstes (im Allgemeinen Seite 100) stellt Informationen zur Verfügung, wie dieser Dienst verwendet wird. Verwenden Sie zur Anwendung des Videotextes die Tasten der Fernbedienung, wie auf dieser Seite angegeben wird.

Stellen Sie sicher, dass ein Fernsehkanal mit einem starken Signal verwendet wird, da sich im gegenteiligen Fall Fehler im Videotext ergeben könnten.

Ein- und Ausschalten des Videotextes:

Drücken Sie die Taste ☐, nachdem Sie den Kanal (Fernsehsender), der den Videotextdienst überträgt, ausgewählt haben.

Auswahl einer Videotext-Seite:

Geben Sie mit Hilfe der Nummerntastatur der Fernbedienung die drei Ziffern der Seitennummer, die Sie sehen wollen, ein.

• Wenn Sie eine Fehleingabe machen, wählen Sie drei beliebige Ziffern aus, und wiederholen Sie anschließend die Eingabe der richtigen Seitennummer.
• Wenn Sie eine Fehleingabe machen, wählen Sie drei beliebige Ziffern aus, und wiederholen Sie anschließend die Eingabe der richtigen Seitennummer.

Auswahl der darauffolgenden oder vorausgegangenen Seite:

Drücken Sie PROG + ( ) PROG - ().

Projektion von Videotext auf das Fernsehbild:

Drücken Sie die Taste ☐, während Sie den Videotext betrachten. Drücken Sie sie nochmals, um den Videotext-Modus zu beenden.

Zurückhalten einer Seite:

Drücken Sie 📋/ ✉. Drücken Sie nochmals, um die Zurückhaltung wieder aufzuheben.

Aufdecken einer versteckten Information (z.B. Lösungen von Rätseln):

Drücken Sie i+/? . Drücken Sie nochmals, um die Information wieder zu verstecken.

Auswahl einer Nebenseite:

Es kann sein, dass eine Videotextseite aus verschiedenen untergeordneten Nebenseiten besteht. In diesem Fall wechselt die Seitenzahl, die oben links erscheint, von gelb zu grün, und es erscheinen einer oder mehr Pfeile neben der Seitenzahl. Betätigen Sie die Tasten ◆ oder ▶ der Fernbedienung, um die gewünschte Nebenseite zu sehen.

Den Videotextdienst beenden:

Drücken Sie die Taste ☐

Fastext

Der Fastext- Dienst erlaubt die Videotext- Seiten mit dem Betätigen einer einzigen Taste aufzurufen. Wenn Sie Videotext betrachten und Fastext- Signale übertragen werden, erscheint unten auf der Bildschirmseite ein farbiges Kode- Menü, das Ihnen den direkten Zutritt zu einer Seite erlaubt. Drücken Sie hierzu die entsprechende Farbtaste (rot, grün, gelb oder blau) der Fernbedienung.

Es ist möglich eine weitreichende Palette von frei wählbaren Zusatzgeräten anzuschließen, wie im Anschluss gezeigt wird. (Die Verbindungskabel werden nicht mitgeliefert).

Beim Anschließen der Kopfhörer werden die Lautsprecher des Fernsehers automatisch ausgeschalte.

* "PlayStation" ist ein Produkt von Sony Computer Entertainment, Inc. * "PlayStation" ist ein registriertes Markenzeichen von Sony Entertainment, Inc.

- Schließen Sie nie gleichzeitig Geräte an die Buchsen A und B an, da es sonst zu Bildstörungen kommt. - Schließen Sie keinen Dekoder an die Eurobuchse F an.

Anschluss eines Videorecorders:

Wenn Sie einen Videorecorder anschließen wollen, finden Sie hierzu im Kapitel „Anschluss der Antenne und des Videorecorders“ weitere Informationen. Wir empfehlen den Videorecorder durch ein Eurobuchsen- Kabel anzuschließen. Wenn Sie über kein Eurobuchsen- Kabel verfügen, müssen Sie manuell den Videosignal- Kanal mit Hilfe des Menüs „Manuell Abspeichern“ einstellen. (Hierzu finden Sie weitere Informationen im Abschnitt a) der Seite 13). Sie finden auch weitere Informationen über den Empfang des Videosignal- Kanals in den Bedienungsanleitungen Ihres Videorecorders.

Anschluss eines Videorecorders, der über Smartlink verfügt:

Smartlink ist eine Verbindung zwischen dem Fernseher und einer Videoanlage, die eine direkte Übertragung gewisser Informationen erlaubt. Wenn Sie detailliertere Informationen über Smartlink benötigen, lesen Sie das Anleitungshandbuch Ihrer Videoanlage.

Wenn Sie einen Videorecorder benützen, der über Smartlink verfügt, verwenden Sie ein Eurobuchsen-Kabel und schließen Sie es an die Eurobuchse 3/3 an.

Wenn Sie an die Eurobuchse 3/3 G oder an einen an die besagte Eurobuchse angeschlossenen Videorecorder einen Dekoder angeschlossen haben:

Wählen Sie die Option „Manuell Abspeichern“ im Menü „Grundeinstellungen“ aus und nach Auswahl der Option „Dekoder**“, gehen Sie für jeden verschlüsselten Kanal auf „Ein“ (unter Verwendung von ↓ oder ↑).

** Diese Option wird nur in Abhängigkeit des im Menü „Sprache/Land“ ausgewählten Landes erscheinen.

wird fortgesetzt...

Anschluss einer externen Audio-Anlage:

Wenn Sie den Ton des Fernsehers über die Lautsprecher Ihrer Musikanlage genießen wollen, schließen Sie die Anlage an den Audioausgang D an und mit Hilfe des Menü-Systems wählen Sie „Grundeinstellungen“. Anschließend benützen Sie die Option „Weitere Grundeinstell.“ und wählen Sie „Aus“ in „TV Lautsprecher“.

Die Lautstärke der externen Lautsprecher kann durch die Einstelltasten des Lautstärkereglers der Fernbedienung des Fernsehers geändert werden. Auch das Niveau der hohen und der tiefen Töne kann durch das Menü „Ton-Einstellungen“ geändert werden.

Sie können auch den Toneffekt "Dolby Virtual" durch Ihre Musikanlage genießen:

Stellen Sie hierzu die Lautsprecher Ihrer Musikanlage an beiden Seiten des Fernsehers auf, indem Sie zwischen dem Fernseher und jedem Lautsprecher ca. 50 cm Abstand lassen. Nachdem die Lautsprecher aufgestellt sind, wählen Sie mit Hilfe des Menü-Systems das Menü „Ton-Einstellungen“, und wählen Sie anschließend „Dolby Virtual“ aus in der Option „Effekt“

Optimale Position für den Benutzer

Anwendung von frei wählbaren Zusatzgeräten

1 Schließen Sie das Zusatzgerät, wie oben angegeben ist, an den angebrachten Fernsehgeräte-Anschluss an. 2 Schalten Sie das angeschlossene Gerät ein. 3 Um das Bild des angeschlossenen Geräts zu sehen, drücken Sie solange mehrmals die Taste ☑, bis auf dem Bildschirm das richtige Eingangssymbol erscheint.

Symbol Eingangssignale

1 • Eingangs-Signal Audio/Video mit Hilfe der Eurobuchse E. - 1 - RGB-Eingangssignal mit Hilfe der Eurobuchse E. Dieses Symbol erscheint nur, wenn Sie einen RGB-Eingang angeschlossen haben. 2 • Eingangs-Signal Ton/Video mit Hilfe der Eurobuchse F. -2 • RGB-Eingangssignal mit Hilfe der Eurobuchse F. Dieses Symbol erscheint nur, wenn Sie einen RGB-Eingang angeschlossen haben. 3 • Eingangs-Signal Audio/Video mit Hilfe der Eurobuchse G. 3 - Eingangs-Signal S-Video mit Hilfe der Eurobuchse G. Dieses Symbol erscheint nur, wenn Sie einen S-Video-Eingang angeschlossen haben. 4 Eingangs-Signal des Videorecorders mit Hilfe der Cinchbuchse B und des Audio-Eingangssignals mit Hilfe von C. 4 - Eingangs-Signal S-Video mit Hilfe der Buchse S-Video A und Audio-Eingangssignal mit Hilfe C. Dieses Symbol erscheint nur, wenn Sie einen S-Video-Eingang angeschlossen haben.

4 Drücken Sie die Taste ☐ der Fernbedienung, um zum normalen Fernsehbild zurückzukehren.

Für Mono-Zusatzgeräte

Verbinden Sie das Audiokabel mit der auf der Vorderseite befindlichen Anschluss-Buchse (L/G/S/I) und wählen Sie nach obigen Angaben 4 oder 4 als Eingangssignal. Zuletzt wählen Sie wie bei „Ton-Einstellungen“ beschrieben den Ton „Zweiton“ „A“ aus.

Diese Fernbedienung ist dazu vorbereitet, nicht nur die Funktionen dieses Sony-Fernsehers, sondern ebenfalls die Grundfunktionen Ihres DVD-Marken Sony und der Mehrzahl der Sony-Videorecorder zu steuern, ohne dass es notwendig ist, die Grundeinstellung der Fernbedienung vorzunehmen. Zum Steuern anderer DVD-Marken und Videorecorder sowie einiger Sony-Videogeräte müssen Sie die Grundeinstellung dieser Fernbedienung vor ihrer erstmaligen Anwendung vornehmen. Hierzu ist es nötig, die folgenden Schritte durchzuführen.

• Suchen Sie, bevor Sie beginnen, den dreistelligen Code laut der Marke Ihres DVD- oder Videogeräts (siehe die Tabelle weiter unten). Bei den Marken, bei denen mehr als ein Code erscheint, geben Sie den ersten davon ein.
• Sony macht Anstrengungen, um die Codes gemäß den Marktänderungen zu aktualisieren. Sie finden die Tabelle mit den aktualisierten Codes im Beutel, der die Fernbedienung enthält.

1 Drücken Sie mehrere Male die Taste der Geräteauswahl der Fernbedienung, bis in der gewünschten Position DVD oder VCR (für den Videorecorder) das grüne Licht erscheint. Wenn sich der Wähler der Anlage in der Position TV befindet, kann kein Code gespeichert werden.

2 Während der Leuchtanzeiger in grüner Farbe in der gewünschten Position erleuchtet ist, drücken Sie ca. 6 Sekunden lang die gelbe Taste der Fernbedienung, bis der Leuchtanzeiger in grüner Farbe zu blinken beginnt.

3 Während der Leuchtanzeiger in grüner Farbe blinkt, geben Sie in Übereinstimmung mit dem Gerät, das Sie benutzen werden, und mit Hilfe der Nummerntastatur der Fernbedienung den Code mit 3 Ziffern ein. Falls es den eingegebenen Code gibt, leuchten die drei Leuchtanzeiger in grüner Farbe momentan auf. Im gegenteiligen Fall wiederholen Sie die vorausgegangenen Schritte.

4 Schalten Sie das Gerät, das Sie benutzen wollen, ein und prüfen Sie, dass Sie mit der Fernbedienung des Fernsehers die hauptsächlichen Funktionen steuern können.

• Wenn das Gerät nicht funktioniert oder einige Funktionen versagen, wiederholen Sie alle vorausgegangenen Schritte und vergewissern Sie sich, dass Sie den richtigen Code eingeben und falls es mehr als einen Code gibt, versuchen Sie den nächst folgenden und fahren Sie so fort, bis der richtige Code gefunden ist
• Die gespeicherten Codes gehen verloren, wenn der Batteriewechsel der verbrauchten Batterien nicht in weniger als einer Minute vollzogen wird. In diesem Fall wiederholen Sie sämtliche vorausgegangenen Schritte. Auf der Innenseite des Batteriedeckels befindet sich ein Etikett auf das Sie den Code schreiben können.
• Es sind nicht alle Marken und nicht alle Modelle in Betracht gezogen.

Liste gemäß Marken der Videorecorder			Liste gemäß DVD- Marken
Marke Code Marke Code
SONY (VHS) 301	302, 303, 308, 309 SONY 001
SONY (BETA) 303	307, 310 AIWA	021
SONY (DV)	304, 305, 306 DENON	018, 027	020, 002
AIWA	325, 331, 351		GRUNDIG	009, 028, 023, 024, 016, 003
AKAI	326, 329, 330 HITACHI	025, 026	015, 004
DAEWOO	342, 343		JVC	006, 017
GRUNDIG	358, 355, 360, 361, 320, 351		KENWOOD	008
HITACHI	327, 333, 334 LG	015, 014
JVC	314, 315, 322, 344, 352, 353, 354, 348, 349		LOEWE	009, 028, 023, 024, 016, 003
MATSUI 013, 016
LG	332, 338		ONKYO	022
LOEWE	358, 355, 360, 361, 320, 351		PANASONIC	018, 027, 020, 002
MATSUI	356, 357		PHILIPS	009, 028, 023, 024, 016, 003
ORION	328		PIONEER	004
PANASONIC	321, 323		SAMSUNG	011, 014
PHILIPS 311, 312	313, 316, 317, 318,358,359	SANYO	007
			SHARP	019, 027
SAMSUNG	339, 340, 341, 345		THOMSON	012
SANYO	335, 336		TOSHIBA	003
SHARP	324		YAMAHA	018, 027, 020, 002
THOMSON	319, 350
TOSHIBA	337

Dieses Gerät stimmt mit den Anforderungen der Richtlinie 96/29/Euratom überein.

TV- system In Abhängigkeit	vom Land, das Sie ausgewählt haben: B/G/H, D/K
Farb- System PAL, SECAM	NTSC 3.58, 4.43 (Nur Video- Eingang)
Kanal- Bereich VHF:	E2-E12UHF: E21-E69CATV: S1-S20HYPER: S21-S41D/K: R1-R12, R21-R69
Bildröhre Flach- Bildschirm	FD Trinitron 29" (ca. 73 cm. diagonale)
Anschlüsse an der Rückseite
Anschlüsse an der Vorderseite
Ton- Ausgabe	2 x 20W (Musikleistung), 2 x 10W (RMS)Woofer: 30W (Musikleistung), 15W (RMS)
Leistungsaufnahme	130W
Leistungsaufnahme im Modus Bereitschaftsbetrieb (Standby)	0.3W
Abmessungen (breit x hoch x tief)	Ca. 771mm x 585mm x 506mm
Gewicht	Ca. 48.5kg
Mitgeliefertes Zubehör	1 Fernbedienung (RM- 934) 2 Batterien mit IEC- Kennzeichnung
Weitere Merkmale	Bild von 100 HzVideotext, Fastext, TOPtext (250 Speicherseiten Videotext)AbschalttimerSmartlink (direkte Kommunikation zwischen Fernseher und einem kompatiblen Videorecorder. Ausführliche Informationen über Smartlink finden Sie in der Bedienungsanleitung Ihres Videorecorders)Automatische Feststellung des FernsehsystemsDolby VirtualBBEPIP (aus dem Englischen "Picture In Picture" = Bild im Bild)

Design und technische Daten sind, ohne vorherigen Bescheid, Änderungen unterworfen.

Nachfolgend finden Sie einige einfache Lösungsvorschläge für Probleme, die möglicherweise Bild und Ton beeinträchtigen.

Problem Lösung
Kein Bild (Bildschirm ist dunkel), kein Ton.	Überprüfen Sie die Antennen- Verbindung.Schalten Sie das Fernsehgerät ein und drücken Sie die Taste an der Vorderseite des Fernsehers.Wenn die Anzeige des Fernsehers leuchtet, drücken Sie die Taste TV I/der Fernbedienung.
Schlechtes oder kein Bild, aber guter Ton.	Rufen Sie mit Hilfe des Menü- Systems die Anzeige „Bild-Einstellungen“ auf und wählen Sie „Normwerte“ aus, um die werkseitigen Einstellungen wieder zu aktivieren.
Kein Bild oder kein Informations- Menü des frei wählbaren Zusatzgerätes, das an der Rückseite des Fernsehers an die Eurobuchse angeschlossen ist.	Stellen Sie sicher, dass das frei wählbare Gerät angeschlossen ist und drücken Sie solange mehrmals die Taste der Fernbedienung, bis das richtige Eingangs-Symbol auf dem Bildschirm erscheint.
Gutes Bild, aber kein Ton.	Drücken Sie die Taste 1+/- auf der Fernbedienung.Überprüfen Sie, ob die Option „TV Lautsprecher“ im Menü „Weitere Grundeinstell.“ bei der Stellung „Ein“ ausgewählt ist.Überprüfen Sie, dass die Kopfhörer ausgeschaltet sind.
Sendungen in Farbe werden schwarzweiß angezeigt.	Rufen Sie mit Hilfe des Menü- Systems die Menü „Bildeinstellungen“ auf und wählen Sie „Normwerte“ aus, um die werkseitigen Einstellungen wieder zu aktivieren.
Verzerrtes Bild beim Programmwechsel oder Auswählen des Videotextes.	Schalten Sie das an die 21-polige Eurobuchse an der Rückseite des Fernsehers angeschlossene Gerät aus.
Fehlerhafte Buchstaben auf den Videotext- Seiten.	Wählen Sie mit Hilfe des Menü- Systems die Option „Sprache/Land“ und wählen Sie das Land aus, in dem Sie den Fernseher benützen.
Schiefes Bild.	Wählen Sie mit Hilfe des Menü- Systems die Option „Bildrotation“ im Menü „Weitere Grundeinstell.“ aus und korrigieren Sie die Schräglage.
Verrauschtes Bild.	Wählen Sie mit Hilfe des Menü- Systems die Option „AFT“ im Menü „Manuell Abspeichern“ aus und stellen Sie manuell die Abstimmung ein, um einen besseren Bildempfang zu erhalten.Dyn. NR“ im Menü „Weitere Grundeinstell.“ und wählen Sie „Auto“ aus, um das Verrauschen des Bildes abzuschwächen.
Das Bild wird nicht richtig dekodiert oder es ist nicht stabil beim Sehen eines kodierten Kanals durch einen an die Eurobuchse 3-3/3 angeschlossenen Dekode.	Gehen Sie mit Hilfe des Menü- Systems in das Menü „Grundeinstellungen“. Anschließend gehen Sie auf die Option „Weitere Grundeinstell.“ und wählen Sie „AV3 Ausgang“ in „TV“.Überprüfen Sie, dass der Dekoder nicht an die Eurobuchse 2/2 angeschlossen ist.
Fernbedienung funktioniert nicht.	Tauschen Sie die Batterien aus.
Die Bereitschaftsanzeige (Standby) am Fernsehgerät blink.	Wenden Sie sich an den nächsten Sony- Kundendienst.

• Bleiben die Probleme bestehen, lassen Sie das Fernsehgerät bitte von qualifiziertem Fachpersonal warten.
• Öffnen Sie das Gehäuse AUF KEINEN FALL selbst.
