Produkttyp	Einbau-Elektrobackofen und Kochfeld-Kombination
Modell	Candy FCO 105/1 X
Marke	Candy
Backofenabmessungen (H x B x T)	595 x 595 x 580 mm (ca.)
Kochfeldtyp	Massive Kochplatte oder Glaskeramik (je nach Ausführung)
Anzahl der Kochfeldbrenner	4
Backofenvolumen	Ca. 65 L (geschätzt)
Stromversorgung	220-240 V~, 50/60 Hz (einphasig oder mehrphasig)
Gesamtleistung	Bis zu 8,5 kW (variiert je nach Konfiguration)
Backofenfunktionen	Auftauen, Statisch (Unter- und Oberhitze), Umluft, Grill, Grill + Umluft, Unterhitze, Oberhitze
Temperaturbereich	50°C bis 250°C (max. 250°C für Grill)
Innenbeleuchtung	Ja, austauschbare Birne (bis 300°C beständig)
Reinigung	Manuelle Reinigung; optionale katalytische Selbstreinigungsbleche
Sicherheitsmerkmale	Automatische Abschaltung? (nicht explizit angegeben), Kindersicherung (nicht explizit angegeben), Überhitzungsschutz
Enthaltene Gitter	2 Drahtgitter (ein flaches, ein Tabletträger), Auffangschale, Pizzaset (optional)
Einbauart	Einbau unter Arbeitsplatte oder im Schrank
Nettogewicht	Ca. 35 kg (geschätzt)
Energieklasse	Nicht im Handbuch angegeben, angenommen Klasse A
Reparierbarkeit	Austauschbare Backofenlampe, zugängliche Teile; empfohlener autorisierter Kundendienst
Enthaltenes Zubehör	Backofengitter, Auffangschale, Befestigungsschrauben, Abdichtungskitt (für Kochfeld)
Garantie	Standard-Herstellergarantie (Details nicht angegeben)

Häufig gestellte Fragen - FCO 105/1 X CANDY

Wie installiere ich den Candy FCO 105/1 X Backofen?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Der Backofen passt in eine Standard-Küchenunterschranköffnung (ca. 595 x 595 mm). Sorgen Sie für ausreichende Belüftung (hinterer Spalt mindestens 45 mm) und den elektrischen Anschluss gemäß Schaltplan. Verwenden Sie die mitgelieferten Schrauben, um den Ofenrahmen zu befestigen.

Was sind die wichtigsten Backofenfunktionen?

Der Backofen bietet die Funktionen Auftauen, Statisch (Unter- und Oberhitze), Umluft (statisch mit Ventilator), Grill, Grill + Umluft, Unterhitze und Oberhitze. Verwenden Sie den Funktionswahlschalter und den Thermostat zur Einstellung.

Wie reinige ich den Backofen und das Kochfeld?

Reinigen Sie den Backofen nach jedem Gebrauch mit warmem Seifenwasser; vermeiden Sie Scheuermittel. Für das Glaskeramik-Kochfeld verwenden Sie einen speziellen Reinigungsschaber und milde Reinigungsmittel. Massive Kochplatten können mit einem feuchten Tuch gereinigt und leicht geölt werden, um Rost vorzubeugen.

Was soll ich tun, wenn der Backofen nicht heizt?

Überprüfen Sie, ob der Backofen eingesteckt ist, der Schutzschalter eingeschaltet ist und der Thermostat richtig eingestellt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den autorisierten Kundendienst; versuchen Sie keine Selbstreparatur.

Wie wechsle ich die Backofenlampe aus?

Ziehen Sie den Netzstecker und lassen Sie den Backofen abkühlen. Entfernen Sie die Glasabdeckung, schrauben Sie die alte Birne (bis 300°C beständig) heraus und ersetzen Sie sie durch denselben Typ. Bringen Sie die Abdeckung wieder an. Es wird empfohlen, den autorisierten Kundendienst zu beauftragen.

Kann ich den Backofen bei geöffneter Tür verwenden?

Nein, die Backofentür muss während des Betriebs geschlossen sein, insbesondere beim Grillen. Das Sicherheitssystem erfordert geschlossene Tür, um Wärmeverlust zu vermeiden und ein ordnungsgemäßes Garen zu gewährleisten.

Wie verwende ich die Grillfunktion richtig?

Legen Sie das Essen auf den Drahtgitter auf der obersten Schiene, mit der Auffangschale darunter auf der dritten Schiene. Stellen Sie den Thermostat auf 190°C ein. Heizen Sie 5 Minuten vor. Halten Sie die Tür stets geschlossen.

Wie stelle ich die Kochfeldleistung ein?

Der Kochfeld-Drehregler hat 6 Positionen plus '0' (Aus). Position 1 dient zum Warmhalten, 2-3 für schwache Hitze und 4-6 zum Kochen, Braten und Kochen. Verwenden Sie Töpfe mit flachem, ebenem Boden für beste Ergebnisse.

Welche Sicherheitsvorkehrungen sollte ich beachten?

Halten Sie Kinder während des Gebrauchs fern, berühren Sie keine heißen Oberflächen, verwenden Sie Ofenhandschuhe und stellen Sie eine ordnungsgemäße Erdung sicher. Verwenden Sie keine Dampfreiniger oder scharfen Scheuermittel. Bei Glasbruch sofort den Netzstecker ziehen.

Wo finde ich die Seriennummer?

Die Seriennummer befindet sich auf dem Typenschild an der Rückwand des Backofens (siehe Abbildung in der Anleitung). Sie wird für Serviceanfragen benötigt.

BEDIENUNGSANLEITUNG FCO 105/1 X CANDY

EINBAUOFEN UND KOCHFELD

BEDIENUNGSANLEITUNG

DE

PCV 64 C

PCE 64 X

FCO 405 X

FCO 105 X

FCO 105 N

FCO 105 W

Sicherheitsvorschriften 14

1. Ihr Neues Haushaltsgerät....15

2. Allgemeine Hinweise....15

2.1 Konformitätserklärung 16

2.2 Sicherheitshinweise....16

2.6 Elektrischer Anschluß....16

1. Ofenausstattung....16

2. Einige Nützliche Hinweise....17

4.1 Kippgesicherte Gitterroste....17

4.2 Grillen....17

4.3 Garzeiten....17

4.4 Reinigung Und Wartung....17

4.5 Technischer Kundendienst....17

1. Vorbereitungen Für Installation Und Gebrauch....17

5.1 Der Richtige Platz Für Ihren Ofen 17

5.2 Ofen - Und Kochfeldinstallation....18

5.2.1. Installationsschritte ....18

5.2.2. Kochplatten-Kochfeld fixieren....18

5.2.3. Glaskeramisches Kochfeld fixieren....18

5.2.4. Ofen fixieren....18

5.2.5. Warnung....19

5.3 Verkabelung Und Sicherheit Einbauofen....19

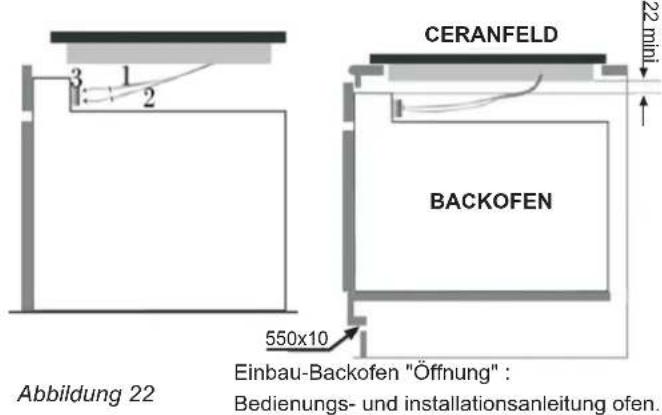

5.4 Ceranfelder Ohne Bedienelemente "PVS" 20

1. Bedienung ....20

6.1 Bedienfeld 20

6.2 Kochplatten Verwenden....21

6.3 Ofen Verwenden....21

6.4 Funktionen....22

1. Reinigung Und Wartung 23

7.1 Allgemein....23

7.2 Ofen Reinigen....23

7.3 Kochplatten-kochfeld Reinigen....23

7.4 Glaskeramisches Kochfeld Reinigen 23

7.5 Wartung....23

1. Service Und Transport....23

8.1 Bevor Sie Sich An Den Kundendienst Wenden....23

8.2 Hinweise Zum Transport....23

WARNUNG: Das Gerät und die zugänglichen Teile des Gerätes werden während des Betriebs heiß. Das Berühren der heißen Geräteteile sollte vermieden werden.

• Kinder unter 8 Jahren sollten ohne Aufsicht nicht in die Nähe des Gerätes gelassen werden.
• Dieses Gerät ist nicht bestimmt zum Gebrauch durch Personen (einschließlich Kindern) mit beeinträchtigten körperlichen, sensorischen oder geistigen Fähigkeiten oder durch Personen, die keine entsprechenden Erfahrungen oder Kenntnisse besitzen, es sei denn, sie werden beaufsichtigt oder angewiesen durch eine Person, die für ihre Sicherheit verantwortlich ist.

- Kinder dürfen nicht mit dem Gerät spielen.

• Die Reinigung und Wartung des Gerätes darf nicht durch Kinder ohne Aufsicht durchgeführt werden.

- Während des Betriebs wird das Gerät heiß. Bitte vermeiden Sie die Berührung der heißen Geräteteile. WARNUNG: zugängliche Geräteteile werden während des Betriebs heiß. Kinder sollten fern gehalten werden.

- Nutzen Sie keine scharfen oder scheuernden Reiniger oder scharfe Metallreiniger um den Herd und das Glass zu reinigen, da dadurch Kratzer auf der Oberfläche entstehen können.

- Der Ofen muss ausgeschaltet werden, bevor der Deckel zur Reinigung entfernt wird. Anschließend den Deckel gemäß der Anweisungen wieder montieren.

- Nutzen Sie nur die empfohlene Temperatureinstellung für den Ofen.

- Nutzen Sie kein Dampfreinigungsgerät zur Reinigung des Ofens.

WARNUNG: Um einen elektrischen Schlag zu vermeiden, vergewissern Sie sich, dass der Herd ausgeschaltet ist, bevor Sie die Ofenlampe auswechseln.

• Die Abschaltung muss mit einer festen Verdrahtung im Einklang mit den Verkabelungsregeln durchgeführt werden.

- Die Bedienungsanleitung legt die Art des Kabels, das genutzt werden soll, in Abhängigkeit von der Maximal-Temperatur des Geräts fest.

- Ist das Gerätekabel beschädigt, muss es durch ein spezielles Kabel ersetzt werden, welches beim Kundendienst/Hersteller erhältlich ist.

ACHTUNG: Um elektrische Schläge durch unbeabsichtigtes Zurückstellen des Wärmerelais zu vermeiden, sollte das Gerät nicht über eine externe Schalteinrichtung versorgt werden, wie beispielsweise ein Timer oder einem Stromkreislauf, der regelmäßig ausgeschaltet wird.

ACHTUNG: Zugängliche Teile können sich erhitzen, wenn der Grill in Benutzung ist. Kinder sollten daher fern gehalten werden.

- Verschüttete Lebensmittel/Flüssigkeiten müssen beseitigt werden.

- Während der Selbstreinigung kann die Oberfläche heißer werden als gewöhnlich. Bitte halten Sie daher Kinder fern.

1. Bedienfeld
2. Ofenturgriff
3. Ofentur
4. Backblech
5. Unteres Heizelement
6. Oberes Heizelement
7. Rost
8. Einschube

Tabelle 1

Kochfeld - Ofen Kombinationen	FCO 105 W	FCO 105 N FCO	105 C FCO	405 X
PCV 64 C	√	√	√	√
PCE 64 X	√	√	√	√

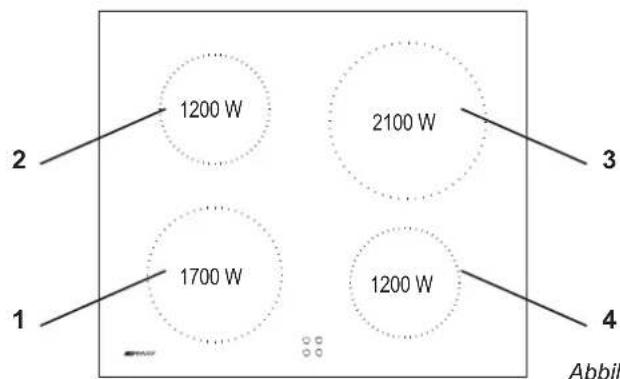

GLASKERAMISCHES KOCHFELD: PCV 64 C

Abbildung 3 Abbildung

HAUPTKOMPONENTEN

1. ∅ 190 Kochstellen (1700W)
2. ∅ 155 Kochstellen (1200W)
3. ∅ 220 Kochstellen (2100W)
4. ∅ 155 Kochstellen (1200W)
5. Glaskeramik
6. Unterteil

HAUPTKOMPONENTEN

1. ∅ 180 Schnellkochplatte (2000W)
2. ∅ 145 Kochplatten (1500W)
3. ∅ 180 Kochplatten (1500W)
4. ∅ 145 Kochplatten (1000W)
5. Kochfeld
6. Unterteil

2. ALLGEMEINE HINWEISE

Herzlichen Glückwunsch! Sie haben ein hochwertiges Qualitätsprodukt erworben. Damit Ihr Gerät stets zu Ihrer Zufriedenheit arbeitet, raten wir Ihnen folgendes:
- Lesen Sie dieses Heft aufmerksam durch: es enthält wichtige Hinweise zur korrekten Benutzung Ihres Gerätes
- Bewahren Sie diese Bedienungsanleitung zur späteren Benutzung sorgfältig auf.
Bei der ersten Inbetriebnahme kann es zu Rauchentwicklung und beißendem Geruch kommen. Hierbei handelt es sich um einen ganz normalen Vorgang, der auf die erste Erwärmung des Isolierplattenklebers zurückzuführen ist, welcher zur Verkleidung des Backofens verwendet wurde. Warten Sie mit dem Einschieben der Speisen, bis kein Rauch mehr vorhanden ist.
Die Backofentür wird während des Betriebes naturgemäß heiß.

2.1 KONFORMITÄTSERKLÄRUNG

Dieses Gerät entspricht der EU-Vorschrift 89/109 für die Bereiche, die mit Lebensmitteln in Berührung kommen.

Das Gerät entspricht den Europäischen Richtlinien 73/23/CEE und 89/336/CEE, ersetzt durch 2006/95/CE bzw. 2004/108/CE, und deren nachträglichen Veränderungen.

2.2 SICHERHEITSHINWEISE

•Dieses Gerät darf ausschließlich für den Zweck eingesetzt werden, für den es hergestellt wurde, nämlich die Zubereitung von Speisen. Jede andere Anwendung (beispielsweise das Heizen von Räumen) ist deshalb als zweckentfremdet zu betrachten und demzufolge gefährlich. Der Hersteller kann für eventuelle Schäden, die auf einen ungeeigneten, fehlerhaften und unvernünftigen Einsatz zurückzuführen sind, nicht verantwortlich gemacht werden. Die Verwendung jedes elektrischen Gerätes erfordert die Beachtung einiger grundsätzlichen Regeln. Das sind insbesondere:

- das Gerät nicht mit nassen oder feuchten Händen oder Füßen berühren.

- das Gerät nicht barfuß bedienen

- verhindern Sie, daß Kinder oder unfähige Personen unbeaufsichtigt am Gerät hantieren

- bei Ausfällen und/oder Funktionsstörungen ist das Gerät abzuschalten. Versuchen Sie nicht, den Fehler auf eigene Faust zu beheben.

- Bei Beschädigung des Zuleitungskabels ist dieses so schnell wie möglich auszutauschen. Dies ist ausschließlich durch qualifiziertes Fachpersonal durchzuführen, unter Beachtung folgender Hinweise: Blechschutzdeckel abnehmen, Kabel abschrauben und durch ein anderes (Typ HO5RR-F, H05VVF, H05V2V2-F) ersetzen. Das Kabel muß der Leistung des Gerätes entsprechen. Der Erdleiter (gelb-grün) muß vorschriftsgemäß 10 mm länger sein als die Hauptleiter. Bei einer erforderlichen Reparatur wenden Sie sich bitte an Ihren zuständigen Werkskundendienst und verlangen Sie die Verwendung von Original-Ersatzteilen.

Die Mißachtung der vorgenannten Hinweise kann die Sicherheit des Gerätes beeinträchtigen.

2.3 NSTALLATIONI

Der Einbau erfolgt auf Kosten des Endverbrauchers. Der Hersteller ist von diesem Dienst entbunden. Eventuell an den Hersteller herangetragene Ansprüche, die auf einen falschen Einbau zurückgehen, sind von jeder Garantieleistung ausgeschlossen. Der Einbaumuß entsprechend der Anleitung und durch qualifiziertes Fachpersonal erfolgen. Durch einen falschen Einbau können Schäden an Personen, Tieren oder Sachen verursacht werden, für die der Hersteller nicht verantwortlich gemacht werden kann.

2.4 EINBAU IN DEN SCHRANK

Das Gerät in den Schrank an den vorgesehenen Platz einsetzen (unterhalb der Kochfläche bzw. einzeln in separater Nische). Die Befestigung erfolgt durch 4 Schrauben, die in die entsprechenden Bohrungen des Rahmens eingesetzt werden, welche beim Öffnen der Backofentür sichtbar werden(Abbildung11). Damit eine gute Belüftung gewährleistet ist, muß der Backofen unter Einhaltung der auf der letzten Seite angegebenen Abstände installiert werden.

Hinweis: Bei Backöfen, die in Kombination mit Kochmulden oder Ceranfeldern eingebaut werden, sind unbedingt die Montageanweisungen zu beachten, die mit den Kochfeldern mitgeliefert sind.

2.5 WICHTIG

Damit eine einwandfreie Funktion des Einbaugerätes gewährleistet st, muß der Umbauschrank unbedingt über entsprechende Eigenschaften verfügen. Die Wände der am Backofen angrenzenden Schränke müssen aus hitzebeständigem Material sein. Gemäß der Sicherheitsnormen dürfen nach dem Einbau eventuelle Berührungen mit elektrischen Teilen nicht möglich sein. Sämtliche der Sicherheit dienende Teile müssen so befestigt sein, daß sie sich ohne Werkzeuge nicht entfernen lassen.

Zur Gewährleistung einer guten Belüftung ist die hintere Wand der Einbaunische zu entfernen. Außerdem muß die Auflagefläche über einen hinteren Freiraum von mindestens 45 mm verfügen.

2.6 ELEKTRISCHER ANSCHLUß

In der Bundesrepublik Deutschland ist der Backofen direkt an die Herdaschlussdose anzuschließen. Der elektrische Anschluß darf ausschließlich durch qualifiziertes Fachpersonal (Elektroinstallateur) erfolgen.

Beim direkten Anschluß ans Netz ist darauf zu achten, daß zwischen dem Gerät und dem Versorgungsnetz ein der Last entsprechender, genormter Mehrfachschalter eingebaut wird. Der Netzanschluß muß bei dem eingebauten Gerät jederzeit leicht zugänglich sein.

Wichtig: Bei der Installation ist darauf zu achten, daß das Versorgungskabel an keiner Stelle einer Temperatur von über 50°C ausgesetzt wird.

Das Gerät entspricht den Sicherheitsvorschriften derNormanstalten. Die elektrische Sicherheit dieses Gerätes ist nur dann gewährleistet, wenn es vorschriftsgemäß an einen einwandfrei funktionierenden Erdleiter angeschlossen ist, in Übereinstimmung mit den für die elektrische Sicherheit geltenden Normen.

Diese für die Sicherheit grundsätzliche Voraussetzung muß überprüft werden, und im Zweifelsfall ist eine sorgfältige Kontrolle der Anlage durch geschultes Fachpersonal vorzunehmen. Es ist die elektrische Belastung der Anlage und Steckdose zu überprüfen, um festzustellen, ob diese für die auf dem Leistungsschild angegebene maximale Leistung geeignet sind. Im Zweifelsfall einen Elektroinstallateur zu Rate ziehen.

Wichtig: Der Hersteller kann für eventuelle Schäden, die auf eine fehlende oder fehlerhafte Erdung zurückzuführen sind, nicht zur Verantwortung gezogen werden.

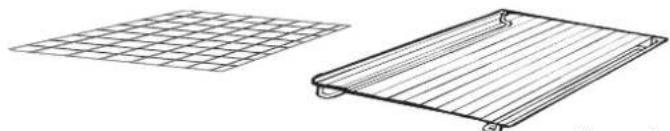

3. OFENAUSSTATTUNG (Je nach Modell)

Vor der ersten Benutzung des Zubehörs, reinigen Sie jedes Teil mit einem feuchten Schwamm und trocknen Sie es dann mit einem Tuch.

Der einfache Rost dient als Unterlage für Bleche und Backformen. Der Grillrost ist vorrangig zum Ablegen von Grillstücken vorgesehen. Er wird zusammen mit dem Soßenfänger verwendet. Dank ihres speziellen Profils bleiben die Roste immer waagerecht, auch wenn sie bis zum Anschlag herausgezogen werden. Die Gerichte können nicht herunterrutschen oder überlaufen

Der Soßenfänger ist zum Auffangen des Saftes der Grillstücke bestimmt.

Er kann auf den Rost gestellt, under ihn geschoben oder auf die Bodenplatte gestellt werden. Den Soßenfänger niemals als Unterlage zum Braten verwenden.

Dies würde Rauchentwicklung und Fettspritzer und damit eine schnelle Verschmutzung des Ofens verursachen.

Des Pizza-Set ist ideal zum Pizzabacken.

Das Set sollte zusammen mit dem Backprogramm genutzt werden

Abbildung 7

Gitter mit Aufnahme Das Gitter mit Aufnahme für die Fettpfanne ist ideal zum Grillen. Verwenden Sie es hierzu in Kombination mit der Fettpfanne. Ein Griff wird mit dem Gitter mitgeliefert, damit beide Zubehörteile sicher ein- und ausgezogen werden können. Lassen Sie bitte den Griff nicht im Backofen, wenn dieser im Betrieb ist.

4. EINIGE NÜTZLICHE HINWEISE

4.1 KIPPGESICHERTE GITTERROSTE

Abbildung 9

Ihr Backofen ist mit besonders geformten Gleitschienen ausgestattet. Die Gitterroste können fast vollständig aus dem Back ofen herausgezogen werden, ohne daß sie nach unten kippen.

Dank der speziellen Gleitschienen bleiben die Roste sicher in der Waagerechten, und Sie können die Speisen umrühren oder deren Garpunkt feststellen. Um die Gitterroste ganz herauszunehmen, müssen diese leicht

angehoben und an der Vorderseite herausgezogen werden, wie in der nebenstehenden Abbildung dargestellt.

4.2 GRILLEN

Zum Grillen empfehlen wir, das Grillgut je nach Größe auf den 3. Oder 4. Gitterrost von unten zu schieben (seite 22). Fast alle Fleischsorten eignen sich zum Grillen, mit Ausnahme von sehr magerem Wild. Vor dem Grillen sollte das Grillgut ein wenig mit Öl oder Fett bestrichen werden.

4.3 GARZEITEN

Auf Seite 22 finden Sie eine Tabelle, in der Richtzeiten und Temperaturen zum Braten und Backen verschiedener Speisen angegeben sind. Durch Ihre persönliche Erfahrung werden Sie diese Angaben entsprechend Ihrem Geschmack und Ihren Gewohnheiten anpassen können.

4.4 REINIGUNG UND WARTUNG

DICHTUNG DER OFENTÜR

Wenn es notwendig ist, sie zu reinigen, benutzen Sie dabei einen feuchten Schwamm, den Sie vorher in heiße Seifenlösung eingetaucht haben. Spülen Sie die Dichtungen mit klarem Wasser und trocknen Sie diese. Der Grillrost ist vorrangig zum Ablegen von Grillstücken vorgesehen. Benutzen Sie niemals Dampf- oder Hochdruckvorrichtungen zum Reinigen des Ofens! Reinigen Sie alle emaillierten Oberflächen oder Teile aus Edelstahl mit einfachem Seifenwasser oder mit den handelsüblichen Reinigungsmitteln. Vermeiden Sie unbedingt den Gebrauch von scheuernden Reinigungsmitteln in Pulverform, da diese die Emaille des Backofens und die äußeren Zierteile beschädigen können. Der Backofen sollte nach jedem Gebrauch sorgfältig gereinigt werden, da die Fettpartikel, die beim Backen und Braten sich auf den Innenwänden abgesetzt haben, unangenehme Gerüche hervorrufen und somit das Backergebnis beeinträchtigen können. Zur Reinigung benutzen Sie bitte warmes Wasser und einen milden Reiniger.

Für alle unsere Backöfen ist ein besonderes Reinigungsset als Zubehör erhältlich, der Ihnen das mühselige Reinigen von Hand erspart. Es besteht aus selbstreinigende Einsätzen, die mit einer speziellen Emaille beschichtet sind und an den Innenwänden des Backofens befestigt werden. Siehe hierzu den Absatz "Katalytisches Selbstreinigungsset". Für die Gitterroste benutzen Sie ein handelsübliches Reinigungsmittel und Stahlwolle. Die Oberflächen aus Spiegelglas dürfen erst dann gereinigt werden, wenn sie vollständig abgekühlt sind. Eventuelle Schäden, die auf die Mißachtung dieser grundsätzlichen Regel zurückzuführen sind, fallen nicht unter die Garantie.

Zum Austauschen der Innenlampe ist der Backofen von der Stromversorgung zu trennen. Schrauben Sie die Glasschutzhülle der Lampe ab und ersetzen Sie die Birne mit einer ähnlichen Typs, die ebenfalls hitzebeständig ist.

4.5 TECHNISCHER KUNDENDIENST

Sollte Ihr Backofen einmal nicht richtig funktionieren, prüfen Sie zuerst, ob die Stromversorgung gewährleistet ist. Ist die Ursache der Fehlfunktion nicht ausfindig zu machen, wenden Sie sich bitte an Ihren zuständigen Werkskundendienst unter Angabe des Modells und der Seriennummer, die auf dem Typenschild angegeben sind (Seite 17).

Auf Ihr Gerät gewähren wir eine Garantie von 24 Monaten ab Kaufdatum. Bewahren Sie Ihre Kaufrechnung sorgfältig auf und legen Sie sie bei Bedarf als Garantienachweis dem Kundendienst vor. Die Garantiebedingungen sind im beigefügten Serviceheft angegeben.

5. VORBEREITUNGEN FÜR INSTALLATION UND GEBRAUCH

Dieser moderne, funktionale und praktische Ofen wurde mit Teilen und Materialien höchster Güte hergestellt und wird Ihre Ansprüche in jeder Hinsicht erfüllen. Vergessen Sie nicht, diese Anleitung aufmerksam durchzulesen, damit Sie gleich zu Anfang richtig und sicher mit dem Gerät arbeiten können und es auch in Zukunft nicht zu Problemen kommt. In den nachstehenden Informationen finden Sie bestimmte Regeln, die wichtig für richtige Aufstellung und Wartungsarbeiten sind. Diese Informationen sollten (insbesondere vom Installateur) mit besonderer Aufmerksamkeit gelesen werden.

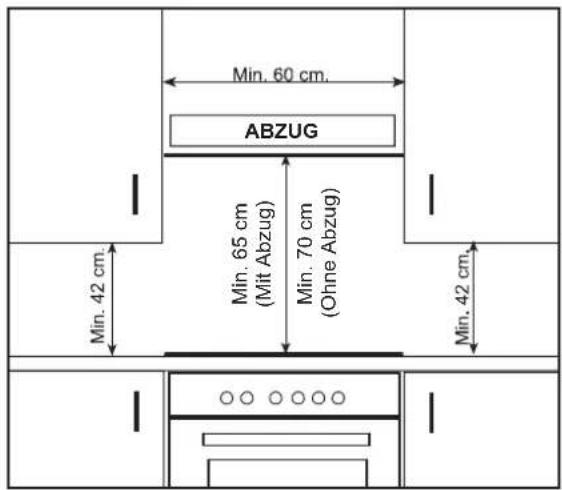

5.1 DER RICHTIGE PLATZ FÜR IHREN OFEN

Bei der Auswahl des richtigen Aufstellungsortes für Ihren Ofen müssen einige Punkte beachtet werden. Halten Sie sich in jedem Fall an unsere nachstehenden Empfehlungen, damit es später nicht zu Problemen oder gefährlichen Situationen kommt!

- Bei der Auswahl des richtigen Platzes für Ihren Ofen sollten Sie darauf achten, dass sich keine entflammbaren oder explosiven Materialien in nächster Nähe befinden; dies können Vorhänge, ölige Tücher und ähnliche Materialien sein, die schnell Feuer fangen.

- In Abbildung 10 finden Sie eine Darstellung der erforderlichen Gegebenheiten oder Änderungen hinsichtlich Wandschränken und Abzugshauben sowie der nötigen Minimalabstände zum Ofen und seinen Flächen.

Demzufolge sollte die Abzugshaube mit einem minimalen Abstand von 65 cm von der Oberfläche des Kochfeldes angebracht werden. Ohne Abzugshaube sollte ein Abstand von mindestens 70 cm eingehalten werden.

Min. 60 cm. ABZUG Min. 65 cm (Mit Abzug) Min. 70 cm (Ohne Abzug) Min. 42 cm. Min. 42 cm.

Abbildung 10

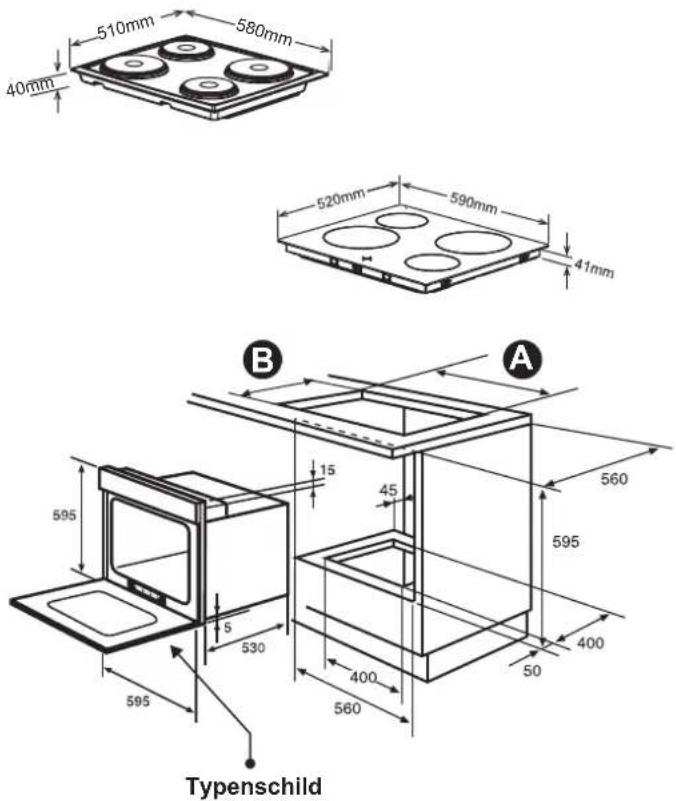

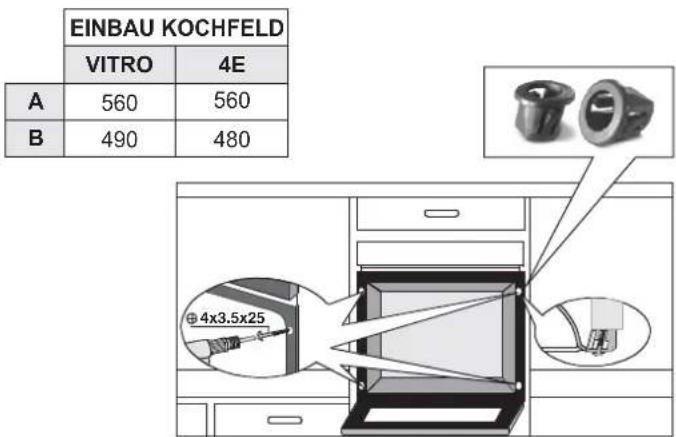

5.2 OFEN - UND KOCHFELDINSTALLATION

Abbildung 11 - Bündige Ofeninstallation

510mm 580mm 40mm 520mm 590mm 41mm B A 560 15 45 595 595 400 50 530 400 560 595 Typenschild

Tabelle 1

EINBAU KOCHFELD VITRO 4E A 560 560 B 490 480 ±4x3.5x25

5.2.1. Installationsschritte

1. Setzen Sie das Kochfeld in die Arbeitsplattenaussparung ein. Die Größe der Aussparung entnehmen Sie bitte Abbildung 11.
   Details finden Sie unter Kochplatten-Kochfeld fixieren oder Glaskeramisches Kochfeld fixieren.
2. Verbinden Sie das Kochfeld über den Stecker am Kochfeld mit dem Ofen. Das Gegenstück des Steckers befindet sich an der Rückwand des Ofens.
3. Schließen Sie den Ofen an die Stromversorgung an.
4. Setzen Sie den Ofen in die Einbauöffnung. Je nach Größe der Einbauöffnung kann das Gerät wie in Abbildung 11. Details finden Sie unter Ofen fixieren.

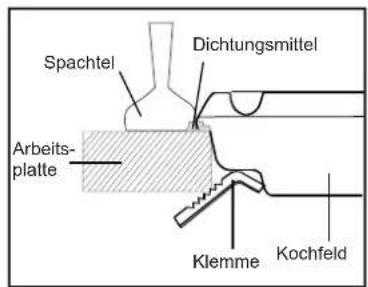

5.2.2. Kochplatten-Kochfeld fixieren

Damit keine Flüssigkeiten eindringen können, wird ein spezielles Dichtungsmittel mit Ihrem Gerät geliefert. Bringen Sie das Dichtungsmittel am Rand des Arbeitsplattenausschnittes auf. Verlängern Sie das Dichtungsmittel durch Ziehen und platzieren Sie es um den Ausschnitt herum. Setzen Sie das Kochfeld wie in Abbildung 11 gezeigt darauf. Achten Sie darauf, dass alle vier Klemmen wie in Abbildung 12 gezeigt mit einer Schraube angebracht werden. Bei einer Arbeitsplattenstarke von weniger als 40 mm setzen Sie die Klemmen wie in Abbildung 14 gezeigt ein. Nach dem Einsetzen des Kochfeldes entfernen Sie bitte überschussiges Dichtungsmaterial an den Seiten mit einem Spachtel; siehe Abbildung 13.

h≥40mm h

Abbildung 12

Spachtel Dichtungsmittel Arbeits- platte Klemme Kochfeld

Abbildung 13

h<40mm h

Abbildung 14

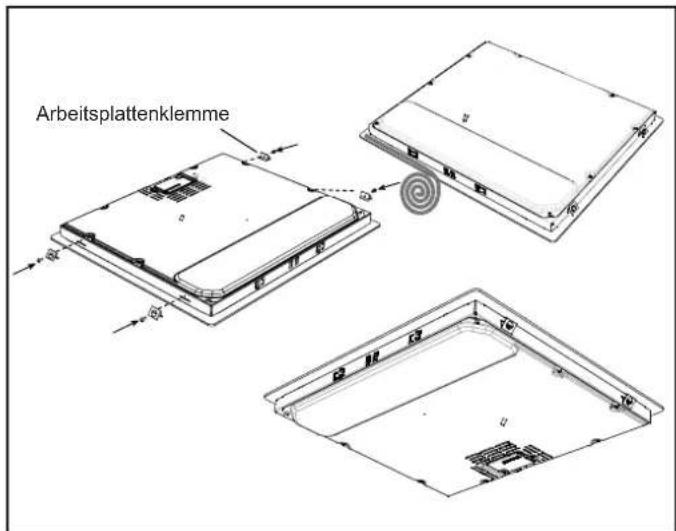

5.2.3. Glaskeramisches Kochfeld fixieren

• Verlegen Sie das einseitig klebende Dichtungsband um die gesamte äußere
  Unterseitenkante des Kochfeldes. Dehnen Sie das Band nicht.
• Schrauben Sie die 4 Arbeitsplattenklemmen an die Seitenflächen des Produktes.
• Setzen Sie das Kochfeld in die Arbeitsplattenaussparung ein.

Arbeitsplattenklemme

Abbildung 15

5.2.4. Ofen fixieren

Die Abmessungen des Gehäuses, in das der Ofen eingebaut wird, müssen absolut passend, das Material muss für höhere Temperaturen geeignet sein. Zur korrekten Installation darf das Produkt keine elektrischen oder isolierten Teile berühren. Isolierte Teile müssen so angebracht werden, dass sie auch mit Werkzeugen nicht entfernt werden können. Wir raten von der Installation des Gerätes in nächster Nähe zu Kuhl - und Gefriergeräten ab.

Andernfalls kann die Leistung dieser Geräte durch Abwärme des Produktes beeinträchtigt werden.

5.2.5. Warnung

Installation eines Einbauofens ohne Kühlungslüfter.

Vor dem Einsetzen des Ofens muss die Rückwand des Küchenmöbels im Bereich des Ofens entfernt werden.

Gleichermaßen muss am Vorderteil des Möbels eine Öffnung von mindestens 10 mm vorhanden sein.

• Wenn Sie einen der Einstellknöpfe aus der „0“-Position drehen, leuchtet die Kochplatten-Kontrollleuchte auf.

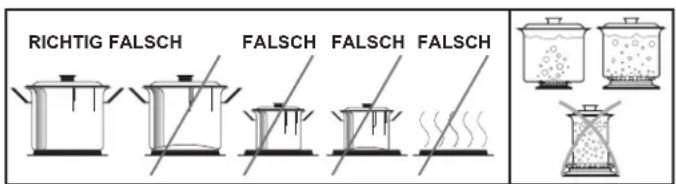

• Verwenden Sie ausschließlich Geschirr mit passendem Durchmesser.
  •Vergewissern Sie sich, dass der Boden Ihres Kochgeschirrs nicht nass ist, wenn Sie das Geschirr auf die Kochstelle setzen.
• Lassen Sie die Kochstellen nicht ohne aufgesetztes Geschirr arbeiten. Im Betrieb erreicht das Geschirr naturgemäß eine hohe Temperatur. Daher sollten Sie Kinder und Haustiere vom Herd fernhalten; dies gilt sowohl im Betrieb als auch in der Zeit kurz danach.
  •Falls Sie Sprünge oder Risse in der Glaskeramik entdecken sollten, schalten Sie das Gerät sofort ab und lassen das beschädigte Kochfeld vom autorisierten Kundendienst austauschen.
• Nach dem Einsatz muss das Kochfeld mit geeigneten Reinigungsmitteln sorgfältig gereinigt werden, damit es Ihnen lange Zeit Freude bereitet und zuverlässig arbeiten kann. Damit sich kein Rost bilden kann und das Gerät lange Zeit wie neu aussieht, sollten Sie das Kochfeld mit einem Lappen abwischen, auf den Sie ein klein wenig Öl gegeben haben. Benutzen Sie niemals Dampfreiniger.
• Um keine Energie zu verschwenden, sollte der Durchmesser des Geschirrs niemals kleiner oder größer als der Durchmesser der Kochstelle sein.
• Sorgen Sie dafür, dass kleine Kinder niemals nahe an die Kochplatten gelangen können, da sich diese im Betrieb natürlich stark erhitzen.
• Da sich heiße Öle und Fette entzünden können, sollten Sie Zubereitungsarten wie Frittieren nur mit aufgelegtem Deckel ausführen.
• Missbrauchen Sie die Glaskeramik nicht als Schneidbrett oder Arbeitsfläche. Benutzen Sie kein Geschirr mit Aluminiumboden. Stellen Sie keine schweren Gegenstände auf dem Kochfeld ab.
• Stellen Sie keine Gegenstände aus Kunststoff, Aluminium oder ähnlichen Materialien auf der Glaskeramik ab. Falls doch einmal ein Gegenstand aus Kunststoff oder Aluminium auf der Glaskeramik schmelzen sollte, schaben Sie die Rückstände sofort mit einem Schaber ab.
• Reiben Sie nicht mit Geschirrtüchern oder Schwämmen über die Glaskeramik. Rückstände von Reinigungsmitteln können einen Brand verursachen und zu unschönen Verfärbungen der Oberfläche fähren.

60 cm² 240 cm²

120 cm' 180 cm²

5.3 VERKABELUNG UND SICHERHEIT EINBAUOFEN

• Bevor Sie die Verbindung herstellen, stellen Sie sicher, dass das Gerät durch eine angemessene Sicherung geschützt-siehe hierzu die umseitige Tabelle- und mit Kabeln mit zu einer normalen Versorgung ausreichendem Querschnitt ausgestattet ist.
• Drehen Sie das Kochfeld so um, dass die Seite aus Glas auf der Arbeitsplatte aufliegt, wobei für einen geeigneten Schutz des Glases zu sorgen ist.
• Klappen Sie den Deckel unter Beachtung der nachstehenden Reihenfolge auf:

Abbildung 17

Abbildung 18

Abbildung 19

• Finden Sie die zwei Stifte, die an den Seiten angebracht sind;
• Legen Sie das Blatt eines Schraubenziehers vor je einen Stift, legen Sie es hinein und drücken Sie ein;
• Nehmen Sie den Deckel ab.
  •Drehen Sie die Schrauben heraus, welche die Einheit mit den Shunt-Schienen und den Leitern des Netzkabels halten;
• Lösen Sie die Kabelschellen, um das Netzkabel entfernen zu können;
• ziehen Sie das Netzkabel heraus.

•Schritte zur Herstellung einer neuen Verbindung

• Wählen Sie das Netzkabel gemäß den Anweisungen in der umseitigen Tabelle.
• Führen Sie das Netzkabel durch die Kabelschelle hindurch;
• Isolieren Sie die Enden jedes Leiters auf eine Länge von 10 mm ab; dabei berücksichtigen Sie die erforderliche Länge des Netzkabels für
  denAnschluss an das Klemmbrett
• Auf der Grundlage der nachstehenden Tabelle positionieren Sie die Shunt-Schienen, die Sie im dem vorherigen Arbeitsschritt aufgehoben haben, unter Beachtung der entsprechenden Markierungen auf dem Klemmbrett (die Shunt-Schienen ermöglichen es, eine Brücke zwischen zwei Klemmen herzustellen) und befestigen Sie die Leiter. Überprüfen Sie die Befestigung an den verschiedenen Klemmen.
• Schrauben Sie die Kabelschelle wieder auf und schließen Sie den Deckel fest.

Shunt

Abbildung 20

N: Nulleiter shunt 4-5 T: Erdung

N: Nulleiter shunt 4-5 T: Erdung

Zweiphasigen- selspannug

220 - 240 V2\~

3 G 2.5 mm ^4

HO5VV-F

Dreiphasenwechselspannug

220 - 240 V3\~

4 G 1.5 mm ^2

HO5VV-F

Dreiphasenwechselspannug

380 - 415 V3N\~

5 G 1.5 mm ^2

HO5VV-F

SPANNUNG

KABELQU ERSCHNITT

KABELTYP

5.4 CERANFELDER OHNE BEDIENELEMENTE

Der Anschluß ans Stromnetz des Backofens und des Ceranfeldes erfolgt über den Backofen.

Die Glaskeramikkochfelder ohne Bedienelemente haben eine sehr spezifische Ausstattung.

Die Kochfelder können ausschließlich über einen geeigneten Herd oder eine geeignete Bedienblende betrieben werden. Die Verbindung der beiden Geräte ist auf einer detaillierten Übersicht beschrieben, die entweder mit dem Herd oder der Bedienblende mitgeliefert wird.

Es können ausschließlich Produkte, die aufgelistet sind, an das Kochfeld angeschlossen werden.

Um die Geräte miteinander anzuschließen, genügt es, den Kompaktstecker ① und ② des Ceranfeldes mit dem Kompaktstecker ③ des Backofens oder des Einbauschaltbretts zu verbinden.

INSTALLATION MIT EINBAU-BACKOFEN

CERANFELD 22 mini 3 1 2 BACKOFEN 550x10 Einbau-Backofen "Öffnung" : Bedienungs- und installationsanleitung ofen. Abbildung 22

Die Verbindung des Ceranfeldes mit dem Backofen kann vor oder nach der Installation des Backofens erfolgen

6. BEDIENUNG

6.1 BEDIENFELD

Kochplatten-Kontrollleuchte Ofentemperatur-Leuchte F Obfondung 23 Ofenfunktion-Einstellknopf Ofentem- Kochplatten-Einstellknopf MAX 50 100 175 150 125 Abbildung 23

Das Kochfeld wird über die 7-stufigen Einstellknopfe am Bedienfeld (Abbildung 25) gesteuert.

Stufe „0“ bedeutet: Ausgeschaltet. Die restlichen 6 Stufen verwenden Sie für Folgendes:

1. 2. 3. 4 5 6

Abbildung 25

1..... Warm halten

2.3.... Erhitzen bei geringerer Temperatur

4.5.6. Kochen, Braten, stark erhitzen

Die Oberflächen der Kochplatten sind mit einem hitzebeständigen Material beschichtet. Beim ersten Einschalten härten Sie den Schutzfilm durch Einbrennen. Dazu stellen Sie den Kochplatten-Einstellknopf auf die Position „3“ ein und lassen die Kochplatte etwa 5 Minuten lang aufheizen. Achten Sie bei der Benutzung der Kochplatten darauf, nur Kochgeschirr mit glatter, ebener Unterseite zu verwenden. Ihr Kochfeld erreicht nur dann seine volle Leistung, wenn Sie Kochgeschirr passenden Durchmessers mit ebener Unterseite benutzen. Wir raten von der Benutzung von Kochgeschirr ab, dessen Durchmesser kleiner als der Durchmesser der jeweiligen Kochstelle ist. Dabei geht viel Hitze verloren; Energieverschwendung ist das Resultat.

Glaskeramik ist besonders widerstandsfähig gegen Hitze und starke Temperaturänderungen. Beim starken Aufheizen leuchtet die jeweilige Kochstelle rot auf. Beim Erhitzen können leise Geräusche auftreten; dies ist völlig normal und liegt am technischen Aufbau des Systems.

Eine leichte Geräuschentwicklung wirkt sich nicht auf die Qualität aus. Die Glaskeramik kann beschädigt werden, wenn Sie Kochgeschirr mit scharfen Kanten darüber schieben oder unsanft auf der Glaskeramik abstellen. Gehen Sie entsprechend sorgsam vor.

6.3 OFEN VERWENDEN

Zuerst wählen Sie die gewünschte Ofenfunktion (Abbildung 27 und 28), anschließend stellen Sie die gewünschte Ofentemperatur ein (Abbildung 29). Andernfalls arbeitet Ihr Ofen nicht. Wenn die Temperatur im Inneren des Ofens die von Ihnen vorgegebene Temperatur erreicht, werden die Heizelemente vom Thermostat ausgeschaltet, die Ofentemperatur-Leuchte erlischt. Wenn die Temperatur unter den eingestellten Wert abfällt, schalten sich die Heizelemente wieder ein, die Ofentemperatur-Leuchte leuchtet auf.

F Q

Abbildung 27

F ⊗. (·) -1 -1 -2

Abbildung 28

C MAX 200 175 150 125 100 50

Abbildung 29

Tabelle 3

Symbol	Erläuterung	Energieklasse gemäß CENELEC EN 50304
	Light	—
	Die Ofenbeleuchtung, die rote Warnleuchte und der Lüfter schalten sich ein. Zum Auftauen von gefrorenen	—
	Ofenthermostat, Warnleuchten sowie unteres und oberes Heizelement schalten sich ein.	B (Konvektion) für FCO 405 XFCO 105 XFCO 105 NFCO 105 W
	Ofenthermostat, Warnleuchten, Lüfter und Turbolüfter schalten sich ein.	B (Umluft) nur für FCO 405 X
	Ofenthermostat, Warnleuchten, Lüfter und Grillfunktion schalten sich ein.	—
	Ofenthermostat, Warnleuchten, Lüfter, oberes Heizelement, Grillelement und Lüfter schalten sich ein.	—
	Das obere Heizelement des Ofens wird eingeschaltet	—
	Das untere Heizelement des Ofens wird eingeschaltet	—

6.4 FUNKTIONEN

Je nach Modell sind eventuell nicht alle der nachstehend erklärten Funktionen verfügbar.

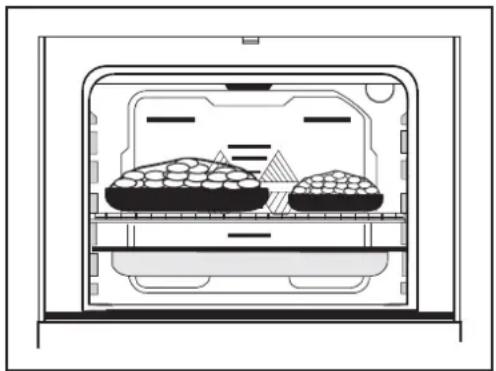

Auftauen-Funktion

Legen Sie die aufzutauenden Lebensmittel in den den und stellen Sie den Einstellknopf auf das abgebildete ein. Dabei werden die Lebensmittel nicht gekocht oder en; sie werden lediglich in kurzer Zeit aufgetaut. Am legen Sie die aufzutauenden Lebensmittel auf das das Sie in der dritten Position von unten einschieben ing 30). Zum Auffangen des Schmelzwassers schieben Backblech in der unteren Position ein.

Unterhitze/Oberhitze-Funktion

Bei dieser klassischen Backofenfunktion werden Lebensmittel gleichmäßig von oben und unten erhitzt. Stellen Sie die Ofentemperatur je nach gewünschter Zubereitungsart auf die empfohlene Temperatur ein, die Sie der Temperaturtabelle entnehmen können. Wir empfehlen, den Ofen etwa 10 Minuten lang vorzuheizen. Lassen Sie die Lebensmittel eventuell in einem geeigneten Behälter über die gesamte Zubereitungsdauer im Backofen. Diese Funktion eignet sich besonders zum Backen von Kuchen, Biskuit, Gebäck, Nudelgerichten, Lasagne und Pizza.

Nach der Zubereitung schalten Sie Ofenfunktion - und Ofentemperatur-Einstellknopf ab. Nehmen Sie die zubereiteten Lebensmittel aus dem Ofen, stellen Sie sie an einem sicheren Ort ab und lassen Sie den Ofen abkuhlen, indem Sie die Ofentür geöffnet lassen. Da der Ofen eine Zeit lang heiß bleibt, halten Sie sich und besonders Kinder vom Ofen fern.

Unterhitze/Oberhitze + Umluft

Bei dieser Funktion wird heiße Luft an den oberen und unteren Heizelementen entlang geleitet und durch den Lüfter gleichmäßig im Inneren des Backofens verteilt. Stellen Sie die Ofentemperatur je nach gewünschter Zubereitungsart auf die empfohlene Temperatur ein, die Sie der Temperaturtabelle entnehmen können. Stellen Sie den Ofenfunktion - Einstellknopf auf das Symbol dieser Funktion ein, stellen Sie den Ofentimer (sofern vorhanden) auf die empfohlene Zubereitungszeit ein und lassen Sie den Ofen etwa 10 Minuten lang vorheizen. Geben Sie die Lebensmittel (eventuell in einem passenden Behälter) in den Ofen. Diese Funktion eignet sich insbesondere zum Backen von Gebäck. Die Lebensmittel werden dabei besonders gleichmäßig durchgegart. Zur Zubereitung mit einem Rost/Backblech. Nach der Zubereitung schalten Sie Ofenfunktion - und Ofentemperatur - Einstellknopf ab. Nehmen Sie die zubereiteten Lebensmittel aus dem Ofen, stellen Sie sie an einem sicheren Ort ab und lassen Sie den Ofen abkühlen, indem Sie die Ofentür geöffnet lassen. Da der Ofen eine Zeit lang heiß bleibt, halten Sie sich und besonders Kinder vom Ofen fern.

Grill-Funktion

Diese Funktion nutzen Sie für Grillgerichte, nchen und Spiele. Grillgerichte geben Sie auf das das Sie auf der höchsten Stufe einschieben. Nachdem Backblech in der 3. Position von unten eingeschoben beginnen Sie mit dem Grillen. Das auf der 3. Position von eingeschobene Backblech sorgt dafür, dass von den mitteln herabtropendes Öl oder Fett aufgefangen wird.

Beim Grillen muss die Ofentür geschlossen bleiben, die Temperatur sollte auf 190 °C eingestellt werden.

Stellen Sie den Temperatur-Einstellknopf auf die gewünschte Temperatur ein. Lassen Sie den Ofen 5 Minuten lang vorheizen, geben Sie die Lebensmittel anschließend in den Ofen. Nach der Zubereitung schalten Sie Ofenfunktion- und Ofentemperatur-Einstellknopf ab. Nehmen Sie die zubereiteten Lebensmittel aus dem Ofen, stellen Sie sie an einem sicheren Ort ab und lassen Sie den Ofen abkühlen, indem Sie die Ofentür geöffnet lassen. Da der Ofen eine Zeit lang heiß bleibt, halten Sie sich und besonders Kinder vom Ofen fern.

Grill + Umluft

Bei dieser Funktion arbeiten Grill, oberes Heizelement und Umluft zusammen und sorgen für ein besonders gleichmäßiges Garen.

Grillgerichte geben Sie auf das Grillrost, das Sie auf der höchsten Stufe einschieben. Nachdem Sie das Backblech in der 3. Position von unten eingeschoben haben, beginnen Sie mit dem Grillen. Das auf der 3. Position von unten eingeschobene Backblech sorgt dafür, dass von den Lebensmitteln herabtropfendes Öl oder Fett aufgefangen wird.

Beim Grillen muss die Ofentür geschlossen bleiben, die Temperatur sollte auf 190 °C eingestellt werden.

Stellen Sie den Temperatur-Einstellknopf auf die gewünschte Temperatur ein. Lassen Sie den Ofen 5 Minuten lang vorheizen, geben Sie die Lebensmittel anschließend in den Ofen. Nach der Zubereitung schalten Sie Ofenfunktion- und Ofentemperatur-Einstellknopf ab. Nehmen Sie die zubereiteten Lebensmittel aus dem Ofen, stellen Sie sie an einem sicheren Ort ab und lassen Sie den Ofen abkühlen, indem Sie die Ofentür geöffnet lassen. Da der Ofen eine Zeit lang heiß bleibt, halten Sie sich und besonders

Unterhitze

Bei dieser Funktion wird die größte Hitze im unteren Bereich des Ofens erreicht. Unterhitze eignet sich besonders zum Aufwärmen von Lebensmitteln.

Oberhitze

Bei dieser Funktion wird die größte Hitze im oberen Bereich des Ofens erreicht. Oberhitze eignet sich besonders zum Erhitzen der Oberseite von Lebensmitteln und zum Bräunen bereits gegarter Gerichte

Tabelle 4

SPEISEN	Ober-/Unterhitze			Ober-/Unterhitze + Umluft			Grill
	Temperatur (°C)	Einschub-position	Garzeit (Min.)	Temperatur (°C)	Einschub-position	Garzeit (Min.)	Temperatur (°C)	Einschub-position	Garzeit (Min.)
Schichtgebäck	170 - 190	2-3	35 - 45	170 - 190	2-3	25 - 35
Kuchen	170 - 190	2-3	30 - 40	150 - 190	2-3-4	25 - 35
Kekse	170 - 190	2-3	30 - 40	150 - 190	2-3-4	25 - 35
Frikadellen							200	5	10 - 15
Wasserhaltige Speisen	175 -200	3	40 - 50	175 -200	3	40 - 50
Geflügel	200	2-3	45 - 60	200	2-3	45 - 60	200		50 - 60
Koteletts							200	4-5	15 - 25
Rindersteaks							200	5	15 - 25
Zwei-Blech-Kuchen
Drei-Blech-Kuchen

7. REINIGUNG UND WARTUNG

7.1 ALLGEMEIN

Bevor Sie Ihren Ofen reinigen, vergewissern Sie sich zunächst, dass sämtliche Bedienelemente abgeschaltet sind und der Ofen abgekühlt ist. Ziehen Sie wenn möglich den Netzstecker. Benutzen Sie keine Reinigungsmittel, die Scheuermittel enthalten: Diese können die emaillierten und lackierten Teile Ihres Ofens beschädigen. Verwenden Sie Creme - oder Flüssigreiniger ohne Scheuerzusätze. Benutzen Sie keinerlei ätzende Reiniger, Scheuerpulver, Stahlwolle oder harte Gegenstände, damit die Oberflächen Ihres Gerätes nicht beschädigt werden. Überlaufende Lebensmittel und verschüttete Flüssigkeiten können sich in die Oberflächen Ihres Ofens einbrennen und Schäden an der Emaille verursachen. Wischen Sie verschüttete Flüssigkeiten sofort auf.

7.2 OFEN REINIGEN

Trennen Sie den Ofen vor dem Reinigen von der Stromversorgung. Der Ofen - Innenraum lässt sich am besten reinigen, wenn er noch etwas warm ist. Wischen Sie den Ofen nach jeder Benutzung mit einem weichen Tuch aus, das Sie mit etwas Seifenwasser angefeuchtet haben. Wischen Sie den Ofen anschließend mit einem feuchten Tuch aus, danach wischen Sie ihn trocken. Von Zeit zu Zeit sollten Sie den Ofen mit einem flüssigen Reinigungsmittel komplett reinigen. Benutzen Sie keine Trockenreiniger und keine Reinigungspulver. Bei Produkten mit katalytischen Emaillerahmen müssen Rückwand und Seitenwände des Ofen-Innenraums nicht gereinigt werden. Allerdings sollten diese nach einer bestimmten Zeit (abhängig von der Nutzung) ausgetauscht werden.

7.3 KOCHPLATTEN-KOCHFELD REINIGEN

Die Kochplatten sollten mit einem leicht angefeuchteten Tuch abgewischt werden. Edelstahlteile sollten lediglich mit Wasser abgewaschen und mit einem weichen Tuch oder Fensterleder getrocknet werden. Vertiefungen und Ecken lassen sich am besten mit einem flüssigen Reinigungsmittel oder etwas handwarmem Essig reinigen.

7.4 GLASKERAMISCHES KOCHFELD REINIGEN

Trennen Sie das Gerät von der Stromversorgung, bevor Sie mit dem Reinigen beginnen. Lassen Sie die Glaskeramik vor dem Reinigen komplett abkühlen.

Vergewissern Sie sich, dass die von Ihnen eingesetzten Reinigungsmittel keinerlei Scheuermittel enthalten, die das Glas verkratzen können. Benutzen Sie am besten Cremeoder Flussigreiniger.

Die Glaskeramik sollte mit kaltem Wasser abgewischt und mit einem weichen Tuch trocken gerieben werden, bis auch der letzte Reinigungsmittelrest entfernt ist.

Übergelaufene Lebensmittel und sonstige Rückstände können Sie mit dem Schaber entfernen, der mit Ihrem Gerät geliefert wurde.

Zuckerhaltige Lebensmittel sollten sofort entfernt werden, solange die Glaskeramik noch heiß Ist.

Stahlwolle kann zu Beschädigungen der Glaskeramik führen. Staub entfernen Sie am besten mit einem angefeuchteten Tuch von den entsprechenden Oberflächen.

Im Laufe der Zeit können Verfärbungen der glaskeramischen Oberfläche auftreten; diese wirken sich jedoch nicht auf Funktion und Leistung der Glaskeramik aus. Der Grund dieser Verfärbungen liegt nicht in Veränderungen der Glaskeramik: Solche Verfärbungen treten auf, wenn sich Lebensmittelreste in die Oberfläche einbrennen, die Glaskeramik durch Kochgeschirr abgenutzt wird oder ungeeignete Reinigungsmittel verwendet wurden. Bevor Sie chemische Reinigungsmittel einsetzen, sollten Sie zunächst grundsätzlich den mitgelieferten Schaber verwenden. Mit diesem Schaber können Sie auch die kleinsten

Verschmutzungen von der Glaskeramik entfernen. Auch schwierig zu entfernende Verunreinigungen wie geschmolzene Kunststoffe, Öl und Fette sowie zuckerhaltige Substanzen können ebenfalls leicht mit dem Schaber entfernt werden. Da der Schaber mit einer scharfen Rasierklinge arbeitet, ist er nicht ganz ungefährlich und sollte stets außerhalb der Reichweite von Kindern aufbewahrt werden. Achten Sie beim Einsatz des Schabers darauf, nicht das Silikon an den Kanten des Glases zu beschädigen.

7.5 WARTUNG

Ofenbeleuchtung austauschen

Wir empfehlen, diesen Arbeitsschritt dem autorisierten Kundendienst zu überlassen. Trennen Sie den Ofen von der Stromversorgung und vergewissern Sie sich, dass er komplett abgekuht ist. Entfernen Sie zunächst das Schutzglas, nehmen Sie dann das Leuchtmittel aus der Fassung. Setzen Sie ein neues, bis 300 °C beständiges Leuchtmittel in die Fassung ein; dieses Leuchtmittel erhalten Sie beim autorisierten Kundendienst. Setzen Sie dann das Schutzglas wieder auf. Anschließend können Sie Ihren Ofen wieder ganz normal benutzen.

8. SERVICE UND TRANSPORT

8.1 BEVOR SIE SICH AN DEN KUNDENDIENST WENDEN

Falls der Ofen nicht funktionieren sollte:

Der Ofen ist eventuell von der Stromversorgung getrennt oder ein Stromausfall ist eingetreten.

Falls sich der Ofen nicht aufheizen sollte:

Möglicherweise haben Sie vergessen, die Ofentemperatur einzustellen.

Falls die Ofenbeleuchtung nicht aufleuchten sollte:

Überprufen Sie die Stromversorgung.

Vergewissern Sie sich, dass das Leuchtmittel nicht defekt ist.

Probleme beim Garen (z. B. ungleichmäßige Erwärmung bei Oberhitze/Unterhitze):

Kontrollieren Sie, ob das Grillrost/Backblech in der richtigen Position eingeschoben, die richtige Garzeit eingehalten und die Temperatur richtig eingestellt wurde. Falls das Gerät nicht richtig arbeiten sollte und keine Ursache festgestellt werden kann, schalten Sie das Gerät aus. Versuchen Sie bitte keine eigenmächtigen Reparaturen; wenden Sie sich an den technischen Kundendienst. Wenn Sie sich an den autorisierten technischen Kundendienst wenden, halten Sie Informationen zum Modell und seiner Seriennummer (16-stellige Nummer, beginnend mit einer 3) bereit. Diese Daten finden Sie auf dem Typenschild.

8.2 HINWEISE ZUM TRANSPORT

Falls das Gerät transportiert werden muss:

Zum Transportieren des Gerätes benutzen Sie am besten das Original - Verpackungsmaterial. Halten Sie sich an die Transporthinweise auf der Verpackung.

Falls die Originalverpackung nicht aufbewahrt wurde:

Schützen Sie die Außenflächen (Glas und lackierte Flächen) von Ofen und Kochfeld vor möglichen Stößen.

Dieses Elektrohaushaltsgerät ist entsprechend der EU-Richtlinie 2002/96/CE über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Bitte sorgen Sie dafür, dass das Gerät ordnungsgemäß entsorgt wird, damit mögliche negative Auswirkungen auf Umwelt und Gesundheit vermieden werden, die bei einer unsachgemäßen Entsorgung des Altgerätes entstehen könnten.

Dieses Symbol am Produkt oder auf seiner Verpackung zeigt an, dass dieses Produkt nicht mit dem regulären Hausmüll entsorgt werden darf. Stattdessen muss es bei einer geeigneten Sammelstelle zum Recycling von elektrischen und elektronischen Geräten abgegeben werden. Durch die ordnungsgemäße Entsorgung dieses Produktes helfen Sie, potentielle negative Auswirkungen auf Umwelt und Gesundheit zu vermeiden, die ansonsten durch unsachgemäße Entsorgung dieses Produktes entstehen können. Detailliertere Informationen zum Recycling dieses Produktes erhalten Sie von Ihrer Stadtverwaltung, Ihren lokalen Entsorgungsunternehmen oder im Geschäft, in dem Sie das Produkt gekauft haben.
