Produkttyp Server-Mainboard
Formfaktor Extended ATX (33 cm x 30,5 cm)
Chipsatz Intel 5400MCH + Intel 6321ESB
Prozessorsockel 2x LGA771 (Intel Xeon)
Arbeitsspeicher 8x DDR2 FB-DIMM (240-polig, bis zu 64/72 Bit)
Netzwerk 4x Gigabit Ethernet (Intel 6321ESB)
Grafik XGI Volari Z9s (integriert)
Erweiterungssteckplätze 1x PCIe x16 (PCIE1), 1x PCIe x8 (PCIE3/PCIE4), 2x PCI-X (PCIX5/PCIX6), 1x PCI (PCI2)
Speicherschnittstellen 1x IDE (PRI_IDE1), optional: SAS (LSI SAS1068 bei DSEB-DG/SAS)
Rückplatine PS/2 Maus/Tastatur, COM1, VGA, 4x USB (USB12_L31), 4x RJ45 (LAN12/LAN34)
Stromversorgung 2x ATX12V (ATX12V1/ATX12V2), 1x ATXPWR1 (24-polig)
Lüfteranschlüsse 1x CPU-Lüfter (CPU_FAN2), 12x Gehäuselüfter (FRNT_FAN1-12, REAR_FAN1, FBD_FAN1 u.a.)
Jumper-Einstellungen P1V5_SEL1 (1,5V/1,1V), P1V8_SEL1 (1,8V/1,55V), CLRTC1, VGA_EN1 u.a.
Gewicht (ca.) 1,5–2 kg
Betriebssystem Kompatibel mit Windows Server, Linux (unabhängig)

Häufig gestellte Fragen - DSEB-DG ASUS

Welche Prozessoren sind auf dem ASUS DSEB-DG kompatibel?
Das Mainboard unterstützt Intel Xeon Prozessoren der Serie 5400/5300/5200/5100 (LGA771) mit einem Front Side Bus von 1333/1066/800 MHz.
Wie viele RAM-Steckplätze hat das Board und welcher Speichertyp wird verwendet?
Es gibt 8 Steckplätze für DDR2 FB-DIMM (Fully Buffered DIMM) mit 240 Pins. Unterstützt werden Module mit 64/72 Bit und Spannungen von 1,8 V (Standard) oder 1,55 V (Low Voltage).
Kann ich eine Grafikkarte nachrüsten?
Ja, das Board besitzt einen PCIe x16 Steckplatz (PCIE1), der mit einer dedizierten Grafikkarte bestückt werden kann. Die integrierte XGI Volari Grafik reicht für grundlegende Anzeigen.
Welche Netzwerkanschlüsse sind vorhanden?
Das Mainboard bietet 4 Gigabit Ethernet Ports (LAN12 und LAN34), die vom Intel 6321ESB Southbridge gesteuert werden.
Wie stelle ich die Spannung für den Arbeitsspeicher ein?
Über die Jumper P1V5_SEL1 (AMB-Spannung: 1,5 V oder 1,1 V) und P1V8_SEL1 (DRAM-Spannung: 1,8 V oder 1,55 V). Die Standardeinstellung ist 1,5 V bzw. 1,8 V.
Welches BIOS wird verwendet und wie kann ich es zurücksetzen?
Das Board nutzt ein 8 Mbit FWH (Firmware Hub) BIOS. Zum Zurücksetzen den Jumper CLRTC1 kurzschließen.
Unterstützt das Mainboard SAS-Festplatten?
Die Version DSEB-DG/SAS enthält einen LSI SAS1068 Controller für SAS-Laufwerke. Die Standardversion unterstützt nur SATA/IDE.
Wie viele Lüfteranschlüsse hat das Board?
Es sind zahlreiche Anschlüsse vorhanden: 1 CPU-Lüfter (CPU_FAN2), 12 Gehäuselüfter (FRNT_FAN1-12) sowie weitere für Rear- und FBD-Lüfter.
Welche Abmessungen hat das Mainboard?
Das Board hat die Maße 33 cm x 30,5 cm (13 x 12 Zoll) und entspricht dem E-ATX-Formfaktor.
Wo finde ich die aktuellsten Treiber und das Handbuch?
Die offizielle ASUS-Website bietet Treiber und Handbücher für das DSEB-DG. Zudem können Sie die Bedienungsanleitung auf notice-facile.com herunterladen.

Benutzerfragen zu DSEB-DG ASUS

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Server kostenlos im PDF-Format! Finden Sie Ihr Handbuch DSEB-DG - ASUS und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. DSEB-DG von der Marke ASUS.

BEDIENUNGSANLEITUNG DSEB-DG ASUS

ASUS DSEB-DG Series Technical Updates

This is an information update for the user guide that comes with your motherboard package.

2.2.4 Motherboard layouts (page 2-7)

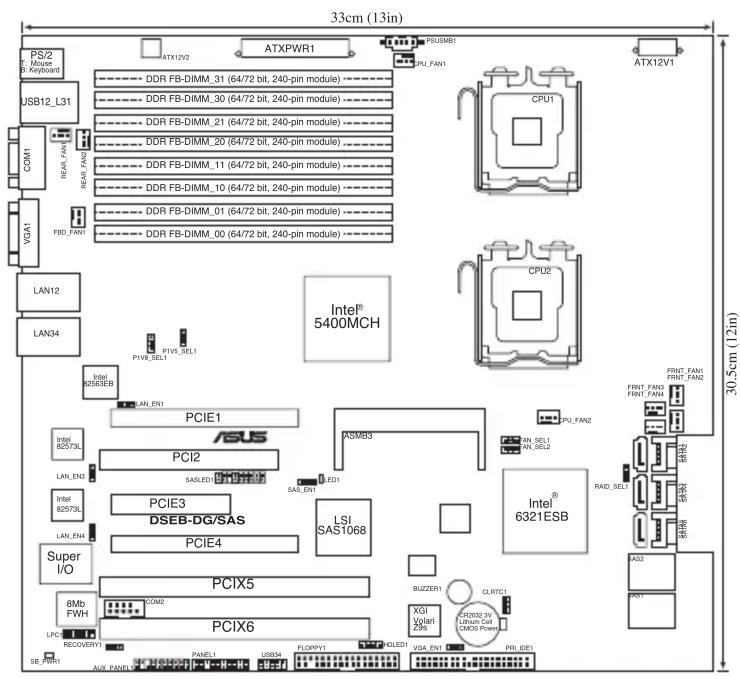

DSEB-DG/SAS model
33cm (13in) PS/2 F: Mouse B: Keyboard USB12_L31 COM1 REAL_FAN1 REAL_FAN VGA1 FBD_FAN1 LAN12 LAN34 ATX12V2 ATXPWR1 DDR FB-DIMM_31 (64/72 bit, 240-pin module) DDR FB-DIMM_30 (64/72 bit, 240-pin module) DDR FB-DIMM_21 (64/72 bit, 240-pin module) DDR FB-DIMM_20 (64/72 bit, 240-pin module) DDR FB-DIMM_11 (64/72 bit, 240-pin module) DDR FB-DIMM_10 (64/72 bit, 240-pin module) DDR FB-DIMM_01 (64/72 bit, 240-pin module) DDR FB-DIMM_00 (64/72 bit, 240-pin module) CPU1 CPU2 Intel® 5400MCH Intel® 8050RJB P1V5_SEL1 P1V8_SEL1 LAN_EN1 PCIE1 ASUS PCI2 SASLED1 SAS_EN1 PCIE3 DSEB-DG/SAS PCIE4 LSI SAS1068 Super I/O PCIX5 8Mb FWH LPC RECOVERY PCIX6 BIUZZER1 XGI Volari 239c CLRTC1 CRDM3.3V LINION C48 CMOS Power VGA_EN1 PRI_IDE1 SB_PWR1 AUX PANEL 30.5cm (12in)

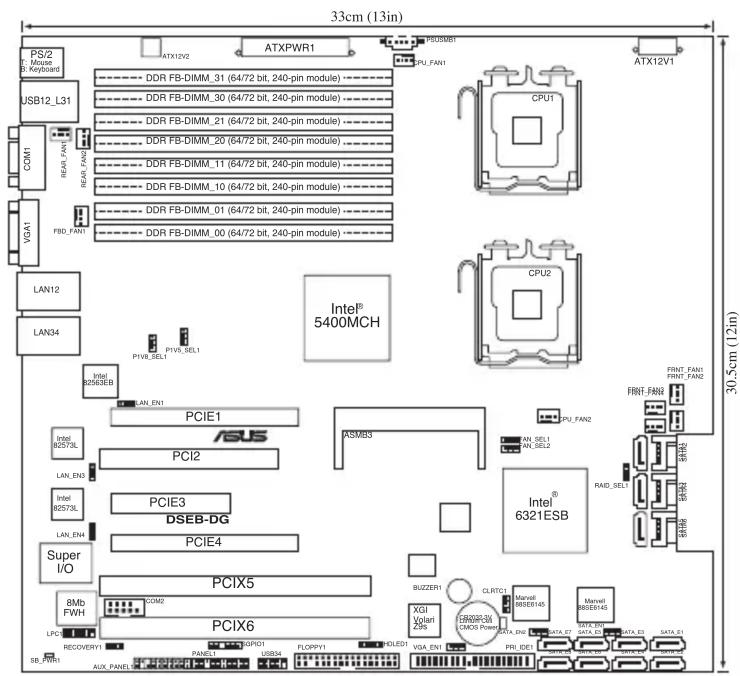

DSEB-DG model (page 2-8)
33cm (13in) PS/2 Mouse B: Keyboard USB12_L31 COM1 REAR_FAN REAR_FAN1 VGA1 FBD_FAN1 LAN12 LAN34 Intel® 5400MCH CPU1 CPU2 ATX12V1 ATXPWR1 DDR FB-DIMM_31 (64/72 bit, 240-pin module) ...... DDR FB-DIMM_30 (64/72 bit, 240-pin module) ...... DDR FB-DIMM_21 (64/72 bit, 240-pin module) ...... DDR FB-DIMM_20 (64/72 bit, 240-pin module) ...... DDR FB-DIMM_11 (64/72 bit, 240-pin module) ...... DDR FB-DIMM_10 (64/72 bit, 240-pin module) ...... DDR FB-DIMM_01 (64/72 bit, 240-pin module) ...... DDR FB-DIMM_00 (64/72 bit, 240-pin module) ...... P1V8_SEL1 PYW_SEL1 Intel® 5400MCH PCIE1 ASUS PCI2 ASMB3 CPU_FAN2 HIN_SEL1 HIN_SEL2 Intel® 6321ESB RAM_SEL1 Super I/O PCIE3 DSEB-DG PCIE4 PCIX5 8Mb FWH COM2 PCIX6 LPC RECOVERY1 PANEL 3GPO1 USB4 FLOPPY1 HOLID VGA_EN1 BUZZER1 KGI Volari 2.9% CLRTC1 Manvel 000551-45 MCOS Power DATA_EN2 DATA_D7 PRI_IDE1 DATA_E3 DATA_E1 SB_PTR1 AUX PANEL 30.5cm (12in) 30.5cm (12in)

ASUS DSEB-DG Series technical updates 1

2.6 Jumpers (page 2-33)

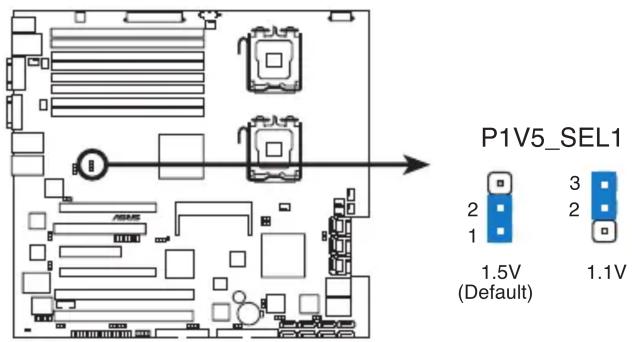

9. P1V5 FBD AMB Voltage setting (3-pin P1V5\_SEL1)

This jumper allows you to adjust the AMB voltage supply for the FB-DIMM. If you are installing the low-voltage FB-DIMMs, move the jumper cap to corresponding pins.

P1V5_SEL1 2 1 1.5V (Default) 3 2 1.1V

DSEB-DG Series P1V5 FBD AMB Voltage Setting

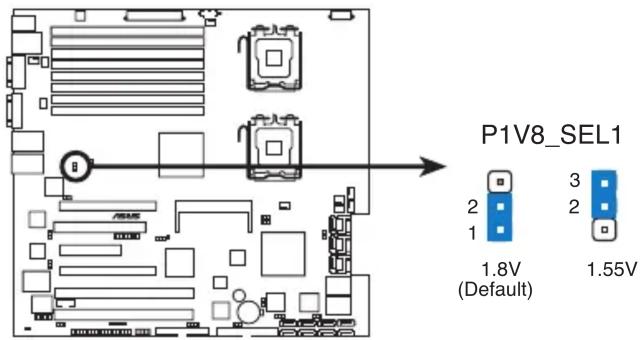

10. P1V8 FBD Voltage setting (3-pin P1V8\_SEL1)

This jumper allows you to adjust the DRAM voltage supply for the FB-DIMM. If you are installing the low-voltage FB-DIMMs, move the jumper cap to corresponding pins.

P1V8_SEL1 2 1 1.8V (Default) 3 2 1.55V

DSEB-DG Series P1V8 FBD Voltage Setting
