Produkttyp	Endverstärker
Marke	Pro-Ject
Modell	Amp Box RS Mono
Röhrenbestückung	1 x ECC88 (6922)
Ausgangsleistung	120 W an 8 Ohm, 180 W an 4 Ohm
Frequenzgang	20 Hz - 50 kHz (-0,8 dB, -3 dB)
Klirrfaktor	< 0,05 % bei 100 W
Verstärkung	26 dB
Eingangsempfindlichkeit	1,35 V
Eingangsimpedanz	22 kOhm
Eingänge	1 x RCA/Cinch, 1 x XLR (umschaltbar)
Lautsprecheranschlüsse	Bananenstecker 4 mm, Kabelschuhe, blanke Kabel
Netzanschluss	Externes Netzteil ±48 V/2,5 A DC, 100-240 V, 50/60 Hz
Stromaufnahme	2,5 A DC, < 1 W Standby
Maße (B x H x T)	206 x 72 x 200 (220) mm
Gewicht	1.890 g (ohne Netzteil)
Sicherheitshinweise	Netzspannung prüfen, Zugang zur Steckdose freihalten, keine Flüssigkeiten, ausreichende Belüftung
Entsorgung	Kommunale Abgabestellen oder Vertriebsservice in DE/AT/CH
Service	Audio Trade, Audio Tuning, Marlex (siehe Handbuch)

Häufig gestellte Fragen - Amp Box RS Mono PRO-JECT

Welche Lautsprecherimpedanz ist für den Amp Box RS Mono geeignet?

Schließen Sie nur Lautsprecher mit einer Impedanz von 4 Ohm oder höher an.

Wie schalte ich zwischen RCA- und XLR-Eingang um?

Der Schalter neben der XLR-Buchse schaltet zwischen RCA/Cinch- und XLR-Eingang um. Beachten Sie, dass nicht beide Eingänge gleichzeitig verwendet werden dürfen.

Warum blinkt die blaue LED nach dem Einschalten?

Die Röhren benötigen einige Sekunden zum Aufwärmen. Während dieser Zeit blinkt die LED. Sobald sie dauerhaft leuchtet, ist das Gerät betriebsbereit.

Kann ich den Verstärker im Fehlerfall selbst reparieren?

Im Servicefall wenden Sie sich bitte an Ihren Fachhändler oder die zuständige Vertretung. Eigenreparaturen sind nicht empfohlen und können die Garantie beeinträchtigen.

Welche Polklemmen sind für Plus und Minus?

Die roten Polklemmen führen das Signal (+), die schwarzen Polklemmen die Signalmasse (−). Achten Sie auf korrekte Polung.

Wie verbinde ich das Netzteil richtig?

Stecken Sie zuerst das Netzkabel in das Netzteil, dann den Stecker des Versorgungskabels in die Buchse 2x48V= am Gerät. Schließen Sie dann das Netzteil an die Steckdose an.

Was ist bei der Belüftung zu beachten?

Die Röhren entwickeln Wärme. Sorgen Sie für ausreichende Belüftung und decken Sie die Lüftungsschlitze am Gehäuse niemals ab. Stellen Sie keine anderen Geräte darauf.

Welche Kabel kann ich an den Lautsprecheranschlüssen verwenden?

Die Polklemmen akzeptieren 4-mm-Bananenstecker, Kabelschuhe oder blanke Kabelenden (in den Querbohrungen unter den Muttern).

Wie schalte ich den Verstärker ein und aus?

Der Kippschalter auf der linken Seite der Front schaltet das Gerät ein (blaue LED leuchtet) und aus. Drehen Sie vor dem Einschalten die Lautstärke des Vorverstärkers auf 0.

Wo finde ich die Serviceadressen für Reparaturen?

Die Kontaktdaten der Vertretungen finden Sie in der Bedienungsanleitung: Audio Trade GmbH (Deutschland), Audio Tuning GmbH (Österreich) und Marlex Audiophile Produkte (Schweiz).

BEDIENUNGSANLEITUNG Amp Box RS Mono PRO-JECT

Wir bedanken uns für den Kauf eines Endverstärkers von Pro-Ject Audio Systems.

Warnt vor einer Gefährdung des Benutzers, des Gerätes oder vor einer möglichen Fehlbedienung.

Besonders wichtiger Hinweis

Sicherheitshinweise

Verbinden Sie das Netzteil des Gerätes nur dann mit einer Netzsteckdose, wenn Sie sichergestellt haben, dass die Netzspannung der Steckdose, an die angeschlossen werden soll, der auf dem Netzteil angegebenen Spannung entspricht. Um in einer Gefahrensituation die Verbindung zum Stromnetz unterbrechen zu können, muss das Netzkabel des Netzteils aus der Netzsteckdose gezogen werden. Stellen Sie deswegen jederzeit einen ungehinderten Zugang zur Netzsteckdose sicher.

Greifen Sie das Netzkabel immer am Stecker. Ziehen Sie nicht am Kabel selbst. Fassen Sie Netzkabel, Netzteil oder Gerät niemals mit feuchten oder nassen Händen an.

Achten Sie darauf, dass keine Flüssigkeit ins Netzteil oder Gerät gelangt, bzw. darauf getropft oder gespritzt wird. Stellen Sie niemals Wasserbehälter (z.B. Vasen) oder brennende Gegenstände (z.B. Kerzen) auf oder neben das Gerät. Ein Betrieb in feuchter oder nasser Umgebung ist nicht zulässig.

Die Röhren im Gerät entwickeln Wärme. Sorgen Sie deshalb für ausreichende Belüftung. Decken Sie die Lüftungsschlitze am Gehäuse niemals ab. Stellen Sie keine weiteren Geräte auf das Gerät.

Anschlüsse

Nehmen Sie Anschlüsse und das Trennen von Anschlüssen nur bei vom Netz getrennten Gerät vor.

Die RCA- und die XLR-Buchse darf nicht gleichzeitig mit dem Vorverstärker verbunden sein.

Belegung XLR-Buchse: 1 Masse, 2 Signalplus und 3 Signalminus.

Schließen Sie nur einen Lautsprecher mit einer Impedanz nicht unter 4 Ohm an.

Achten Sie auf korrekte Polung der Kabel an Verstärker und Lautsprecher. Die roten Polklemmen führen das Signal (+), die schwarzen Polklemmen führen die Signalmasse (−).

Verwenden Sie ausschließlich das dem Gerät beiliegende Gleichspannungsnetzteil.

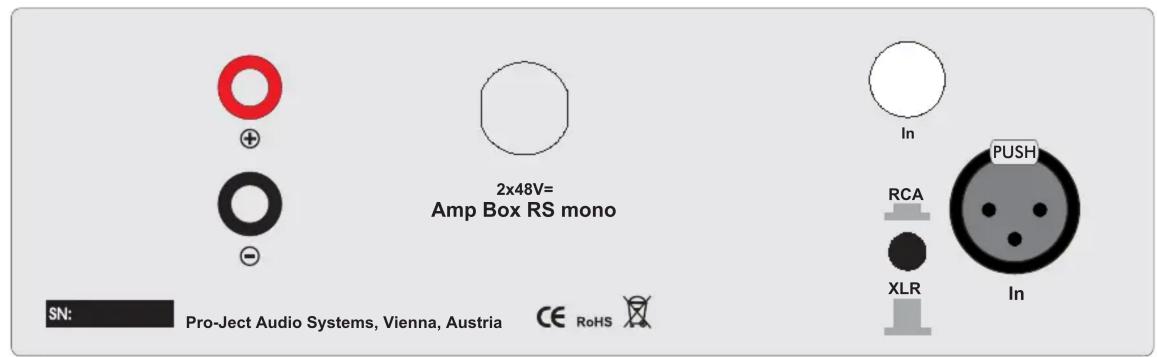

Vorverstärkereingang, Eingangsbuchsen auswählen

An der Buchse In kann ein Vorverstärker oder ein AV-Steuergerät Anschluss finden. Der Schalter bei der XLR-Buchse schaltet zwischen den RCA/Cinch- und dem XLR-Eingang um.

Lautsprecheranschlüsse

Die Polklemmen der Anschlüsse nehmen 4mm ∅ Bananenstecker, Kabelschuhe oder in den Querbohrungen unter den Muttern blanke Kabelenden auf.

Netzanschluss

Das Gerät wird mit dem beiliegenden Netzteil an das Stromnetz angeschlossen. Stecken Sie zu erst das mitgelieferte Netzkabel in die entsprechende Buchse am Netzteil. Verbinden Sie dann den Stecker des Versorgungskabels am Netzteil mit der Buchse 2x48V= an der Rückseite des Geräts. Stellen Sie dann die Verbindung zum Stromnetz her.

Ein- und Ausschalten

Der Kippschalter links auf der Gerätefront nimmt das Gerät in Betrieb und schaltet es wieder aus. Die blaue Leuchtanzeige über dem Schalter zeigt an, dass das Gerät eingeschaltet ist.

Nach dem Einschalten benötigen die Röhren einige Sekunden, um ihre korrekte Betriebstemperatur zu erreichen. Während der Aufwärmphase blinkt die blaue LED über dem Kippschalter.

Um einen unkontrollierten Lautstärkeanstieg zu vermeiden, stellen Sie bitte vor dem Einschalten des Endverstärkers die Lautstärke an Ihrem Vorverstärker auf 0.

Technische Daten Pro-Ject Amp Box RS Mono

Röhrenbestückung: 1 x ECC88 (6922)

Ausgangsleistung: 120W/180W an 8 Ohm/4 Ohm

Frequenzgang: 20Hz - 50kHz (-0,8dB, -3dB)

Geräuschspannungsabstand: >100dBA

Klirrfaktor: <0,05% bei 100W

Verstärkung: 26dB

Vorverstärkereingang: 1 x RCA/Cinch-Buchse

1 x 3-polige XLR-Buchse

Belegung XLR-Buchse: 1 Masse, 2 Signalplus und 3 Signalminus

Eingangsempfindlichkeit: 1,35V

Eingangsimpedanz: 22kOhm

Lautsprecheranschlüsse: 4mm ∅ Bananenstecker, Kabelschuhe oder blanke Kabelenden

Netzanschluss: Externes Netzteil, ±48V/2,5A DC; 100 - 240V, 50/60Hz

Stromaufnahme: 2,5A DC, <1W in Stand-By

Maße B x H x T (T mit Buchsen): 206 x 72 x 200 (220)mm

Gewicht: 1.890g ohne Netzteil

Im Servicefall

Fragen Sie zunächst Ihren Fachhändler um Rat. Erst wenn der Fehler dort bestätigt wird und nicht behoben werden kann, senden Sie das Gerät bitte an die für Ihr Land zuständige Vertretung:

Audio Trade GmbH

Schenkendorfstraße 29

D-45472 Mülheim an der Ruhr

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: www.audiotra.de

Audio Tuning GmbH

Margaretenstraße 98

A-1050 Wien

Tel.: [phone]

E-Mail: [e-mail]

Internet: www.project-audio.com

Marlex Audiophile Produkte

Stampferbacherstraße 40

CH-8006 Zürich

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: www.marlex.ch

Wir empfehlen Ihnen den Originalkarton aufzubewahren, um jederzeit einen sicheren Transport Ihres Gerätes zu gewährleisten. Nur bei Geräten, die uns im Originalkarton zugehen, werden Garantieleistungen erbracht.

Copyright

Audio Trade GmbH © 2012, alle Rechte vorbehalten. Die veröffentlichten Informationen entsprechen dem Stand der Entwicklung zum Zeitpunkt der Drucklegung. Technische Änderungen bleiben vorbehalten und fließen ohne weitere Nachricht in die Produktion ein.

Soll dieses Gerät nicht mehr genutzt und entsorgt werden, so nutzen Sie in Deutschland und Österreich die hierfür eingerichteten kommunalen Abgabestellen. In Deutschland können Sie auch den individuellen Entsorgungsservice des Vertriebs nutzen, Hinweise hierzu finden Sie unter www.audiotra.de/entsorgung. In der Schweiz kann das Gerät bei einem beliebigen Elektro-/TV-Einzelhändler zur Entsorgung abgegeben werden.
