Amp Box DS2 Mono - Verstärker PRO-JECT - Kostenlose Bedienungsanleitung

Produkttyp	Mono-Endverstärker
Marke	Pro-Ject Audio Systems
Modell	Amp Box DS2 Mono
Abmessungen (B x H x T) Aluminium	206 x 68 x 194 mm
Abmessungen (B x H x T) Holzseiten	240 x 69 x 194 mm
Gewicht (ohne Netzteil) Aluminium	1.450 g
Gewicht (ohne Netzteil) Holzseiten	1.900 g
Ausgangsleistung	120 W an 8 Ohm, 205 W an 4 Ohm (<1% Klirrfaktor)
Frequenzgang	10 Hz - 50 kHz (+0 dB, -3 dB)
Kanaltrennung	>40 dB bei 20 kHz
Geräuschspannungsabstand	>-90 dBA
Verstärkung	31 dB
Eingangsempfindlichkeit	550 mV
Eingangsimpedanz	100 kOhm
Vorverstärkereingang	1 x RCA/Cinch-Buchse, 1 x Loop-Out RCA/Cinch
Lautsprecheranschlüsse	4 mm ∅ Bananenstecker, Kabelschuhe, blanke Kabelenden
Schaltspannung (Trigger)	12 V Gleichspannung; 2,5 mm Klinkenbuchsen (Eingang/Ausgang)
Netzanschluss	Externes Netzteil, ±48 V/2,5 A DC; 100-240 V, 50/60 Hz
Stromaufnahme	2,5 A DC, <1 W im Stand-By
Stand-By-Taste	Ja, mit blauer LED-Anzeige
Empfohlene Lautsprecherimpedanz	Mindestens 4 Ohm pro Kanal
Lieferumfang	Netzteil, Bedienungsanleitung
Reinigung	Nur mit einem trockenen Tuch reinigen; keine Flüssigkeiten verwenden
Entsorgung	Nicht im Hausmüll; über kommunale Sammelstellen oder Fachhandel
Garantie/Kundendienst	Kontakt: Fachhändler oder Landesvertretung (siehe Anleitung)

Häufig gestellte Fragen - Amp Box DS2 Mono PRO-JECT

Welche Lautsprecherimpedanz wird empfohlen?

Verwenden Sie Lautsprecher mit einer Impedanz von mindestens 4 Ohm pro Kanal.

Wie schalte ich die Amp Box DS2 Mono ein und aus?

Sie können das Gerät über die Stand-By-Taste auf der Frontseite oder über ein 12V-Triggersignal ein- und ausschalten. Beachten Sie: Bei anliegender Triggerspannung ist die Stand-By-Taste deaktiviert.

Kann ich den Verstärker dauerhaft eingeschaltet lassen?

Ja, der Verstärker kann dauerhaft eingeschaltet bleiben. Im Stand-By beträgt die Leistungsaufnahme weniger als 1 Watt.

Welches Netzteil wird benötigt?

Verwenden Sie ausschließlich das mitgelieferte externe Netzteil (±48V/2,5A DC). Es ist für 100-240V, 50/60Hz ausgelegt.

Wie schließe ich einen Vorverstärker an?

Schließen Sie den Vorverstärker an die RCA/Cinch-Buchse an. Der Loop-Out kann zum Durchschleifen des Signals verwendet werden.

Wie funktioniert die Trigger-Fernsteuerung?

Legen Sie eine 12V Gleichspannung an die 2,5mm Klinkenbuchse Trigger Input an. Der Ausgang Trigger Output reicht die Spannung zum nächsten Gerät weiter. Schließen Sie die Leitung nur bei vom Netz getrennten Geräten an.

Welche Lautsprecherkabel kann ich verwenden?

Die Polklemmen akzeptieren 4mm Bananenstecker, Kabelschuhe oder blanke Kabelenden (in den Querbohrungen unter den Muttern).

Was tun bei fehlender Stromversorgung?

Überprüfen Sie die Verbindung des Netzteils zum Gerät und zur Steckdose. Stellen Sie sicher, dass die Netzspannung korrekt ist und das Netzteil nicht defekt ist.

Kann ich zwei Amp Box DS2 Mono für Stereo verwenden?

Ja, für Stereo-Betrieb benötigen Sie zwei Geräte (je eines für linken und rechten Kanal). Jeder Verstärker treibt einen Lautsprecher.

Wo finde ich die Garantiebestimmungen?

Die Garantie wird über Ihren Fachhändler oder die Landesvertretung abgewickelt. Kontaktdaten finden Sie in der Bedienungsanleitung (z.B. Audio Trade GmbH in Deutschland).

BEDIENUNGSANLEITUNG Amp Box DS2 Mono PRO-JECT

BEDIENUNGSANLEITUNG Pro-Ject Amp Box DS2 Mono

Wir bedanken uns für den Kauf eines Endverstärkers von Pro-Ject Audio Systems.

Warnt vor einer Gefährdung des Benutzers, des Gerätes oder vor einer möglichen Fehlbedienung.

Besonders wichtiger Hinweis

Sicherheitshinweise

Verbinden Sie das Netzteil des Gerätes nur dann mit einer Netzsteckdose, wenn Sie sichergestellt haben, dass die Netzspannung der Steckdose, an die angeschlossen werden soll, der auf dem Steckernetzteil angegebenen Spannung entspricht. Um in einer Gefahrensituation die Verbindung zum Stromnetz unterbrechen zu können, muss das Netzkabel des Netzteils aus der Netzsteckdose gezogen werden. Stellen Sie deswegen jederzeit einen ungehinderten Zugang zur Netzsteckdose sicher.

Greifen Sie das Netzkabel immer am Stecker. Ziehen Sie nicht am Kabel selbst. Fassen Sie Netzkabel, Netzteil oder Gerät niemals mit feuchten oder nassen Händen an.

Achten Sie darauf, dass keine Flüssigkeit ins Gerät gelangt, bzw. darauf getropft oder gespritzt wird. Stellen Sie niemals Wasserbehälter (z.B. Vasen) oder brennende Gegenstände (z.B. Kerzen) auf oder neben das Gerät. Ein Betrieb in feuchter oder nasser Umgebung ist nicht zulässig.

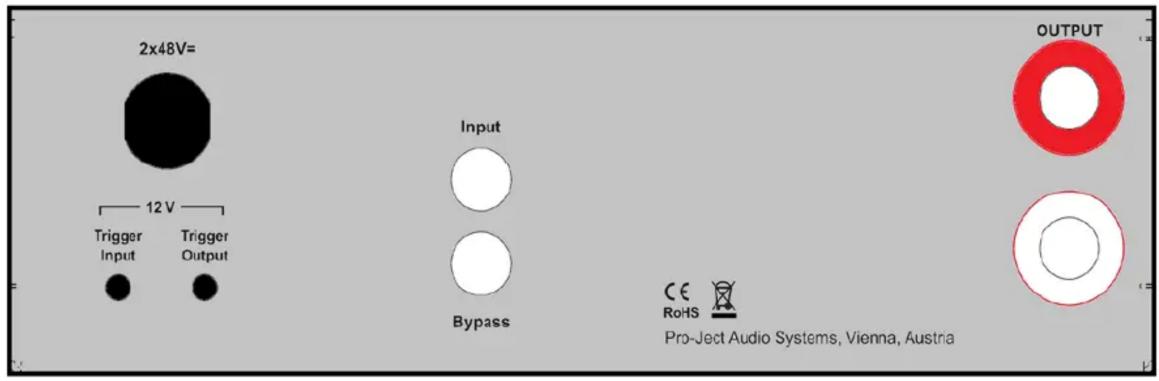

Anschlüsse

Nehmen Sie alle An- und Abschlüsse ausschließlich bei vom Netz getrenntem Gerät vor. Schließen Sie pro Kanal nur einen Lautsprecher mit einer Impedanz nicht unter 4 Ohm an. Verwenden Sie ausschließlich das dem Gerät beiliegende Gleichspannungsnetzteil.

Vorverstärkereingang

An den RCA/Cinch-Buchse kann ein Vorverstärker oder ein AV-Steuergerät Anschluss finden.

Lautsprecheranschlüsse

Die Polklemmen der Anschlüsse nehmen 4mm ∅ Bananenstecker, Kabelschuhe oder in den Querbohrungen unter den Muttern blanke Kabelenden auf.

Netzanschluss, 2 Methoden des Ein- bzw Ausschaltens

Das Gerät wird mit dem beiliegenden Netzteil an das Stromnetz angeschlossen. Verbinden Sie zuerst den Stecker des Versorgungskabels am Netzteil mit der Buchse 2x48V= an der Rückseite des Geräts. Verbinden Sie erst danach das Netzteil mit dem Stromnetz. Das Ein- bzw Ausschalten der Amp Box DS2 Mono kann mittels 2 unterschiedlicher Methoden erfolgen.

1. Schalten per Stand-By-Taste

Die Stand-By-Taste auf der Gerätefront schaltet das Gerät ein und schaltet es in Stand-By zurück. Die blaue Leuchtanzeige über der Taste zeigt an, dass das Gerät eingeschaltet ist.

Bitte beachten Sie: Wenn eine 12V Triggerspannung anliegt, kann die Amp Box DS2 Mono nicht mittels Stand-By-Taste ausgeschalten werden.

2. Schalten per Triggersignal

Der Verstärker kann über andere Box Design Komponenten ferngeschalten werden, wenn eine 12V Triggerspannung an der 2,5mm Buchse Trigger Input angeschlossen wird. Dafür geeignete Schaltleitungen in verschiedenen Längen (Polarität --+) sind als Zubehör lieferbar.

Die über Trigger Input eingespeiste Schaltspannung steht durchgeschleift an der Buchse Trigger Output zum Fernschalten weiterer Geräte zur Verfügung. Wenn die 12V Schaltspannung nicht mehr anliegt, schaltet die Amp Box DS2 Mono sofort ab.

Die Schaltleitung darf nur bei vom Netz getrenntem Vor- und vom Netz getrenntem Endverstärker an- und abgeschlossenen werden. Nichtbeachten kann zu Beschädigungen führen.

Technische Daten Pro-Ject Amp Box DS2 Mono

Ausgangsleistung: 120W/205W an 8 Ohm/4 Ohm (<1% Klirrfaktor)

Frequenzgang: 10Hz - 50kHz (+0dB, -3dB)

Kanaltrennung: >40dB bei 20kHz

Geräuschspannungsabstand: >-90dBA

Verstärkung: 31dB

Vorverstärkereingang: 1 RCA/Cinch-Buchse & 1 Loop-Out RCA/Cinch

Eingangsempfindlichkeit: 550mV

Eingangs Impedanz: 100kOhm

Lautsprecheranschlüsse: 4mm ∅ Bananenstecker, Kabelschuhe oder blanke Kabelenden

Schaltspannung: 12V Gleichspannung

Schaltspannungsein- und -Ausgang: 2-polige Klinkenbuchsen ∅ 2,5mm

Netzanschluss: Externes Netzteil, ±48V/2,5A DC; 100 - 240V, 50/60Hz

Stromaufnahme: 2,5A DC, <1W in Stand-By

Maße B x H x T (T mit Buchsen): 206 x 68 x 194 Aluminium

240 x 69 x 194 Holzseiten

Gewicht (ohne Netzteil): 1.450g Aluminium

1.900g Holzseiten

Im Servicefall

Haben Sie einen Fehler trotz Beachtung obiger Hinweise nicht beheben oder bestimmen können, fragen Sie zunächst Ihren Fachhändler um Rat. Erst wenn der Fehler dort bestätigt wird und nicht behoben werden kann, senden Sie das Gerät bitte an die für Ihr Land zuständige Vertretung:

Audio Trade GmbH

Schenkendorfstraße 29

D-45472 Mülheim an der Ruhr

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: www.audiotra.de

Audio Tuning GmbH

Margaretenstraße 98

A-1050 Wien

Tel.: [phone]

E-Mail: [e-mail]

Internet: www.audiotuning.com

Marlex Audiophile Produkte

Stampferbacherstraße 40

CH-8006 Zürich

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: www.marlex.ch

Wir empfehlen Ihnen den Originalkarton aufzubewahren, um jederzeit einen sicheren Transport Ihres Gerätes zu gewährleisten. Nur bei Plattenspielern, die uns im Originalkarton zugehen, werden Garantieleistungen erbracht.

Verpacken Sie bitte vor jedem Transport alle Einzelteile gemäß der auf der letzten Seite der Bedienanleitung befindlichen Zeichnung. Der Plattenspieler muss mit montierten Transportsicherungen für das Tonarmrohr (66) und angebrachtem Nadelschutz versandt werden.

Copyright

Pro-Ject Audio Systems © 2017, alle Rechte vorbehalten. Die veröffentlichten Informationen entsprechen dem Stand der Entwicklung zum Zeitpunkt der Drucklegung. Technische Änderungen bleiben vorbehalten und fließen ohne weitere Nachricht in die Produktion ein.

Soll dieses Gerät nicht mehr genutzt und entsorgt werden, so nutzen Sie in Deutschland und Österreich die hierfür eingerichteten kommunalen Abgabestellen. In Deutschland können Sie auch den individuellen Entsorgungsservice des Vertriebs nutzen, In der Schweiz kann das Gerät bei einem beliebigen Elektro-/TV-Einzelhändler zur Entsorgung abgegeben werden.
