BEDIENUNGSANLEITUNG SL S4-60 A++ BTZ SCHNEIDER

Deutsch	Seite	2
English	Page	38

Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

Inhalt

1. Sicherheitshinweise....4

1.1 Signalwörter....5
1.2 Sicherheitsanweisungen.... 5

1. Installation....9

2.1 Mindestabstände 11
2.2 Installationsschritte....12
2.3 Elektrischer Anschluss 18

1. Abluftbetrieb / Umluftbetrieb....19

3.1 Abluftbetrieb 19
3.2 Umluftbetrieb 19

3.2.1 Kohlefilter.... 19
3.3 Fettfilter....21

1. Bedienfeld....21

4.1 Bedienung....22

4.1.1 Manueller Reinigungsmodus 26
4.1.2 Erinnerungsanzeige für den / die Kohlefilter.... 27
4.1.3 Uhrzeit einstellen 27

1. Umweltschutz....28

5.1 Energie sparen....28

1. Reinigung und Pflege 29

6.1 Fettfilter....30
6.2 Kohlefilter....31
6.3 Austausch des Leuchtmittels 32

1. Problembehandlung 32

2. Technische Daten 35

3. Entsorgung....36

4. Garantiebedingungen 37

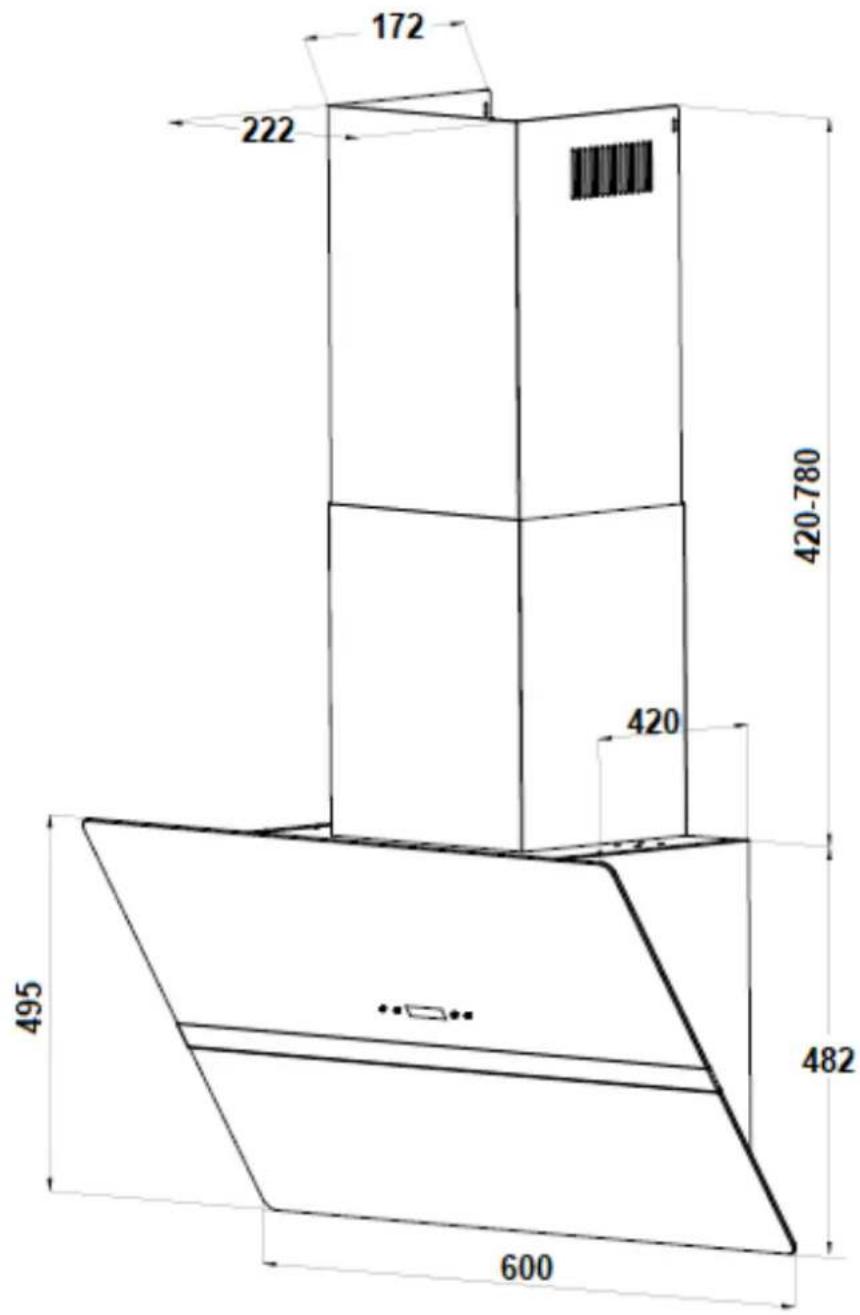

A. Technische Zeichnung / Technical drawing....70

Entsorgen Sie dieses Gerät nicht zusammen mit ihrem Hausmüll. Das Gerät darf nur über eine Sammelstelle für wiederverwendbare elektrische und elektronische Geräte entsorgt werden. Entfernen Sie nicht die Symbole / Aufkleber am Gerät.

i Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Gerätes abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Gerätes haben.
i Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts.
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen können.
Technische Änderungen bzw. Druckfehler bleiben vorbehalten.

EG - KONFORMITÄTSERKLÄRUNG

★ Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen sämtlichen harmonisierten Anforderungen.
★ Die relevanten Unterlagen können durch die zuständigen Behörden über den Produktverkäufer angefordert werden.

DIESE BEDIENUNGSANLEITUNG MUSS FÜR JEDE PERSON, WELCHE DAS GERÄT BETREIBT, STETS ZUGÄNGLICH SEIN; VERGEWISSENS SIE SICH, DASS DIE BEDIENUNGSANLEITUNG VOR DEM BETRIEB DES GERÄTES GELESEN UND VERSTANDEN WURDE.

LESEN SIE VOR DER ERSTEN BENUTZUNG DES GERÄTES DIE GESAMTEN SICHERHEITSHINWEISE UND SICHERHEITSANWEISUNGEN GRÜNDLICH DURCH.

Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen.

Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Gerätes zu vermeiden.
i Prüfen Sie auf jeden Fall auch das technische Umfeld des Gerätes! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten, die zum Anschluss des Gerätes an die Stromversorgung notwendig sind, dürfer nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
Das Gerät ist ausschließlich zum Abführen von Küchendämpfen in einem Privathaushalt bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt.
i Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in öffentlichen Verkehrsmitteln betrieben werden.
i Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

1.1 Signalwörter

GEFAHR!

verweist auf eine

Gefahrensituation, die, wenn sie nicht abgewendet wird, eine unmittelbare Gefährdung für Leben und Gesundheit zur Folge hat.

⚠️ WARNING!

verweist auf eine

Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche bevorstehende Gefährdung für Leben und Gesundheit zur Folge hat.

⚠ VORSICHT!

verweist auf eine

Gefahrensituation, die, wenn sie nicht abgewendet wird, zu mittelschweren oder kleineren Verletzungen führen kann.

HINWEIS! verweist auf eine

Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche Beschädigung des Gerätes zur Folge hat.

1.2 Sicherheitsanweisungen

GEFAHR!

Zur Verringerung der Stromschlaggefahr:

1. Eine Nichtbeachtung der Anweisungen in dieser Bedienungsanleitung gefährdet das Leben und die Gesundheit des Gerätebetreibers und / oder kann das Gerät beschädigen.
2. Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß arbeitet, sichtbar beschädigt oder heruntergefallen ist oder das Netzkabel oder der Netzstecker beschädigt sind.
3. Das Netzanschlusskabel darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) ausgetauscht werden.
4. Versuchen Sie niemals, das Gerät alleine zu reparieren. Reparaturen, die von dazu nicht qualifizierten Personen durchgeführt werden, können zu ernsthaften Verletzungen und Schäden führen. Falls Ihr Gerät nicht ordnungsgemäß funktioniert, kontaktieren Sie das Geschäft in dem Sie das Gerät erworben haben. Lassen Sie nur Original-Ersatzteile einbauen.

5. Achten Sie vor dem Einschalten des Gerätes darauf, dass kein offenes Kaminfeuer brennt. Andernfalls können giftige Verbrennungsgase aus dem Kamin oder Abzugsschacht der Feuerstelle in die Wohnräume gezogen werden. Sorgen Sie bei Abluftbetrieb der Dunstabzugshaube und dem Betrieb von schornsteinabhängigen Feuerungen (z.B. Kohleofen) für eine ausreichende Frischluftzufuhr im Aufstellraum. Befragen Sie hierzu auf jeden Fall Ihren zuständigen Kaminkehrmeister. Wenn Sie die Dunstabzugshaube im Umluftbetrieb benutzen, ist der gleichzeitige Betrieb einer raumluftabhängigen Feuerstätte unbedenklich.

6. Falls es in Ihrer Wohnung zum Austritt eines brennbaren Gases kommen sollte:

a) Öffnen Sie alle Fenster zur Belüftung.
b) Ziehen Sie nicht den Stecker aus der Steckdose und benutzen Sie nicht das Bedienfeld bzw. die Schalter.
c) Berühren Sie nicht das Gerät, bis sämtliches Gas abgezogen ist.
d) Bei Missachtung dieser Anweisungen können Funken entstehen, die das Gas entflammen.

1. Benutzen Sie zum Ziehen des Netzsteckers niemals das Netzanschlusskabel. Ziehen Sie immer am Netzstecker selbst, um das Gerät von der Stromversorgung zu trennen. STROMSCHLAGGEFAHR!

2. Berühren Sie Netzanschlussstecker, Netzschalter oder andere elektrische Komponenten niemals mit nassen oder feuchten Händen. STROMSCHLAGGEFAHR!

⚠️ WARNING!

Zur Verringerung der Verbrennungsgefahr, Stromschlaggefahr, Feuergefahr oder von Personenschäden:

1. Wenn Sie die Abzugshaube zusammen mit anderen nicht durch elektrische Energie versorgten Geräten (Gas- und Ölverbrennungsgeräte) betreiben, darf der Unterdruck in dem entsprechenden Raum einen Wert von 4 Pa (4 * 10 ^-5 bar) nicht überschreiten.
2. Betreiben Sie das Gerät nur mit 220\~240V/50Hz Wechselspannung. Verwenden Sie bei 220\~240V/50Hz Netzbetrieb keine Steckdosenleisten, Mehrfachsteckdosen oder Verlängerungskabel. Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgewechselt werden.
3. Das Gerät darf ausschließlich an einer ordnungsgemäß geerdeten Steckdose angeschlossen werden.
4. Das Gerät muss geerdet sein. Verwenden Sie nur eine entsprechende Sicherheitssteckdose, um die Gefahr eines Stromschlags zu minimieren.
5. Die technischen Daten Ihrer elektrischen Versorgung müssen den auf dem Typenschild angegebenen Werten entsprechen.

6. Ihr Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des Gerätes ausgestattet sein.

7. Halten Sie beim Aufbau des Gerätes die Mindestabstände zwischen der Abzugshaube und dem Kochfeld genau ein. Beachten Sie dabei auch unbedingt die individuellen Mindestabstände zu Dunstabzugshauben, die in der Bedienungsanleitung Ihres Kochfeldes / Herdes etc. angegeben sind.

MINDESTABSTAND: UNTERKANTE HAUBENKÖRPER ZU
Glaskeramik- und Gusskochplatten	mind. 65 cm
Gaskochfeld	mind. 75 cm
Kohle- / Öl- / Holzfeuerung	mind. 85 cm

1. Unterschreiten Sie bei der Installation niemals die Mindestinstallationshöhe. Bei Nichteinhaltung der

Mindestabstände kann sich das in den Filtern angesammelte Fett durch die Wärmeabstrahlung des Kochfelds entzünden. BRANDGEFAHR!

1. Vor Installation des Gerätes muss die Wand/Decke des Installationsraumes auf Tragfähigkeit und Belastbarkeit geprüft werden! Die Installation des Gerätes darf nur an geeigneter Stelle erfolgen.

2. Prüfen Sie den Verlauf von elektrischen und anderen Leitungen im Installationsbereich des Gerätes; Sie vermeiden damit, dass diese Leitungen unbeabsichtigt angebohrt werden. STROMSCHLAGGEFAHR!

3. Bereiten Sie niemals flambierte Gerichte unter der Dunstabzugshaube zu. Die offenen Flammen können das Gerät zerstören und einen Brand verursachen.

4. Benutzen Sie die Brenner von Gasherden nicht ohne ein Kochgeschirr. Die offenen Flammen können das Gerät zerstören und einen Brand verursachen.

5. Wenn Sie Speisen frittieren, beaufsichtigen Sie durchgehend den Frittiervorgang, da das Öl Feuer fangen kann. Bei mehrfach verwendeten Frittierölen steigt das Risiko einer Selbstentzündung.

6. Führen Sie auch keine anderen Tätigkeiten mit offenen Flammen durch. Die offenen Flammen können das Gerät zerstören und einen Brand verursachen.

7. Der Abluftschlauch darf nicht aus brennbarem Material bestehen und keine brennbaren Materialien enthalten.

8. Das Gerät darf ausschließlich mit eingesetzten Fettfiltern betrieben werden, da sich ansonsten durch den Dunst transportiertes Fett in der Haube und im Abluftsystem ablagert. BRANDGEFAHR! Reinigen oder ersetzen Sie die Filter regelmäßig.

9. Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung.

10. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyethylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!
11. Kinder dürfen nicht mit dem Gerät spielen.
12. Beaufsichtigen Sie Kinder stets, wenn diese sich in der Nähe des Gerätes aufhalten.
13. Erlauben Sie Kindern nur dann, das Gerät unbeaufsichtigt zu benutzen, wenn sie vorher in einer solchen Art und Weise im Gebrauch des Gerätes unterwiesen wurden, dass sie das Gerät sicher bedienen können und sich der Gefahren, die durch eine unsachgemäße Bedienung entstehen, unbedingt bewusst sind.

⚠ VORSICHT!

1. Zugängliche und berührbare Teile der Haube können heiß werden, wenn die Haube zusammen mit einer Kochvorrichtung benutzt wird. VERBRENNUNGSGEFAHR!
2. Jeder Benutzer muss darauf achten, sich an den Ecken und Kanten des Gerätes nicht den Kopf zu stoßen; ansonsten kann es zu PRELLUNGEN SOWIE ZU VERLETZUNGEN IM AUGENBEREICH kommen!
3. Führen Sie den Einbau des Gerätes mit mindestens zwei Personen durch, weil Sie ansonsten das Gerät beschädigen oder der Person, die an dem Gerät arbeitet, Schaden zufügen.

HINWEIS!

1. Wir empfehlen die Installation der Dunstabzugshaube von qualifiziertem Fachpersonal durchführen zu lassen. Jegliche Schäden die durch unsachgemäße Installation des Gerätes entstehen, unterliegen weder der Garantie noch der Gewährleistung.
2. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden.
3. Packen Sie die Kaminteile äußerst vorsichtig aus; ansonsten beschädigen Sie die Kaminteile!

4. Entfernen Sie sämtliches Verpackungsmaterial, bevor Sie das Gerät benutzen. Das Gerät ist für den Transport möglicherweise mit Transportsicherungen geschützt. Entfernen Sie diese komplett. Gehen Sie dabei vorsichtig vor. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste von Transportsicherungen zu entfernen.

5. Konstante Pflege und Wartung gewährleisten einen einwandfreien Betrieb und die optimale Leistung Ihres Gerätes.

6. Entnehmen Sie der Verpackung und den Styropor-Komponenten unbedingt alle Zubehörteile!
7. Überprüfen Sie vor dem Anschluss des Gerätes, ob das Netzkabel oder das Gerät selbst keine Beschädigungen aufweisen.
8. Das Typenschild darf niemals unleserlich gemacht oder gar entfernt werden! Falls das Typenschild unleserlich gemacht oder entfernt wurde, entfällt jeglicher Garantieanspruch!

LESEN SIE DIESE ANLEITUNG GRÜNDLICH DURCH UND BEWAHREN SIE DIESE SICHER AUF.

★ Bei Nichtbeachtung dieser Anweisungen wird keinerlei Haftung für Personen- oder Materialschäden übernommen.

2. Installation

⚠️ WARNING! Die Abluft darf nicht in einen Schornstein geleitet werden, der für Abgase von Geräten, die mit Gas oder anderen Brennstoffen betrieben werden, genutzt wird.

Wir empfehlen die Installation der Dunstabzugshaube von qualifiziertem Fachpersonal durchführen zu lassen. Jegliche Schäden die durch unsachgemäße Installation des Gerätes entstehen, unterliegen weder der Garantie noch der Gewährleistung.

1. Beachten Sie bei der Ableitung der Abluft immer alle geltenden gesetzlichen und behördlichen Bestimmungen.
2. Der Durchmesser des Abluftschlauchs muss mit dem Durchmesser des Verbindungsrings übereinstimmen.
3. Vor Installation des Gerätes muss die Wand/Decke des Installationsraumes auf Tragfähigkeit und Belastbarkeit geprüft werden.
4. Die Installation dieses Gerätes darf nur an geeigneter Stelle erfolgen.
5. Prüfen Sie den Verlauf von elektrischen und anderen Leitungen im Installationsbereich; Sie vermeiden damit, dass diese Leitungen unbeabsichtigt angebohrt werden.

6. Reinigen Sie vor der Installation die Umgebung gründlich. Damit vermeiden Sie, dass bei der ersten Inbetriebnahme des Gerätes Staub oder Bauschutt angesaugt werden.

7. Stellen Sie bei der Installation sicher, dass die Dunstabzugshaube waagerecht hängt, um Fettansammlungen in einer Ecke der Haube zu vermeiden.

8. Sollte Ihr Gerät werksseitig mit einem Kohlefilter ausgerüstet sein und Sie Ihr Gerät im Abluftbetrieb verwenden wollen, müssen Sie den Kohlefilter entfernen. Ein Kohlefilter ist nur für den Umluftbetrieb sinnvoll nutzbar.
9. Die Abluftleitung sollte möglichst kurz und geradlinig sein. Der Durchmesser der Abluftleitung muss mindestens 120/150 mm (siehe Kapitel TECHNISCHE DATEN) betragen, da ansonsten mit erhöhten Laufgeräuschen und verminderter Absaugleistung zu rechnen ist.
10. Achten Sie darauf, den Radius zu erhalten, wenn Sie Bögen verwenden oder formen, da ansonsten die Leistung des Gerätes vermindert wird. Die maximal zulässige Biegung nach außen beträgt 120^0 .
11. Verwenden Sie nur glatte Rohre oder flexible Abluftschläuche aus nicht brennbarem Material.
12. Halten Sie bei waagerechter Verlegung der Abluftleitung ein Mindestgefälle von 1 cm/m oder einen Neigungswinkel von 2^0 ein. Ansonsten läuft Kondenswasser in den Motor der Abzugshaube.
13. Wenn die Abluft in einen Abluftschacht geführt wird, muss das Ende des Einführungsstutzens in Strömungsrichtung ausgerichtet werden.
14. Wenn die Abluftleitung durch kühle Räume (z.B. Dachboden) geführt wird, kann innerhalb der einzelnen Leitungsbereiche ein starkes Temperaturgefälle entstehen. In diesem Fall wird in den betroffenen Bereichen Kondenswasser entstehen, was eine Isolierung der betroffenen Bereiche zwingend notwendig macht. Statten Sie eine solche Abluftleitung neben der Isolierung gegebenenfalls auch mit einer Kondenswassersperre aus.
15. Je nach Modell kann Ihre Abzugshaube mit einer (oben) oder zwei (oben und hinten) Abzugsöffnungen ausgestattet sein.
16. Die nicht benötigte Öffnung ist mit einem Kunststoffdeckel verschen, der durch Drehen gegen den Uhrzeigersinn entfernt und auf die nicht benötigte Öffnung gesetzt werden kann.

2.1 Mindestabstände

i Halten Sie beim Aufbau des Gerätes die Mindestabstände zwischen der Abzugshaube und dem Kochfeld genau ein.
i Beachten Sie dabei auch unbedingt die individuellen Mindestabstände zu Dunstabzugshauben, die in der Bedienungsanleitung Ihres Kochfeldes / Herdes etc. angegeben sind.

ERFORDERLICHER MINDESTABSTAND: UNTERKANTE HAUBENKÖRPER ZU
Glaskeramik- und Gusskochplatten	mind. 65 cm
Gaskochfeld	mind. 75 cm
Kohle- / Öl- / Holzfeuerung	mind. 85 cm

1. Die Mindestabstände benennen nicht eine zwingend notwendige Gesamtinstallationshöhe, sondern nur einen minimalen Wert, der durch die Addition der Höhe des Kochfelds (Fußboden ↔ Kochfeld) und des benötigten Mindestabstands der entsprechenden Art des Kochfelds zur Dunstabzugshaube (Kochfeld ↔ Dunstabzugshaube) entsteht, also gilt:

$$ \begin{array}{l} (\text { Fußboden } \leftrightarrow \text { Kochfeld }) \ + \quad (\text { Kochfeld } \leftrightarrow \text { Dunstabzugshaube }) \ = \quad \text { MINDESTINSTALLATIONSHÖHE } \ \end{array} $$

1. Passen Sie die Gesamtinstallationshöhe dem Körperlängenmaß des Benutzers an. Beachten Sie hierbei, dass sich die Absaugeffizienz des Gerätes bei einem sehr großen Abstand zum Kochfeld verringern kann.

⚠️ WARNING! Unterschreiten Sie bei der Installation niemals die Mindestinstallationshöhe. Bei Nichteinhaltung der Mindestabstände kann sich das in den Filtern angesammelte Fett durch die Wärmeabstrahlung des Kochfelds entzünden. BRANDGEFAHR!

⚠ VORSICHT! Jeder Benutzer muss darauf achten, sich an den Ecken und Kanten des Gerätes nicht den Kopf zu stoßen; ansonsten kann es zu PRELLUNGEN SOWIE ZU VERLETZUNGEN IM AUGENBEREICH kommen!

2.2 Installationsschritte

⚠️ WARNING! Eine Nichtbeachtung der Installationsanweisungen für die Schrauben oder Befestigungsvorrichtungen kann zu einem Stromschlag führen!

⚠️ WARNING! Beschädigen Sie beim Bohren keine elektrischen Leitungen in den Wänden.

HINWEIS! Sie benötigen zwei weitere Personen zur Installation des Gerätes.

Wir empfehlen die Installation der Dunstabzugshaube von qualifiziertem Fachpersonal durchführen zu lassen. Jegliche Schäden die durch unsachgemäße Installation des Gerätes entstehen, unterliegen weder der Garantie noch der Gewährleistung.

SIE KÖNNEN DIE ABLUFTFÜHRUNG WIE FOLGT VERLEGEN:

Vertikal: Der Abluftschlauch wird zu einer Auslasskappe* im Dach geführt.

Horizontal: Der Abluftschlauch wird zu einer Auslassöffnung mit Gitter* in der Hauswand geführt.

*: Nicht im Lieferumfang enthalten.

INSTALLATIONSSCHRITTE:

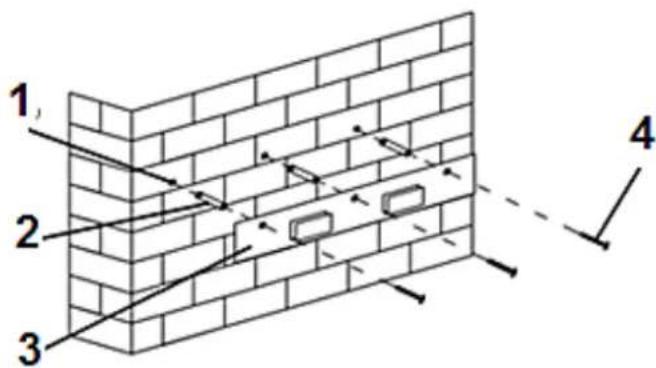

1. Bohren Sie drei 8 mm Löcher (1) zur Befestigung der Wandhalterung (3). Schrauben Sie die Wandhalterung mit den mitgelieferten Schrauben und Dübeln (2 / 4) an der Wand fest.

1 2 3 4

1	BOHRLÖCHER
2	DÜBEL
3	WANDHALTERUNG
4	SCHRAUBEN 4*30 mm

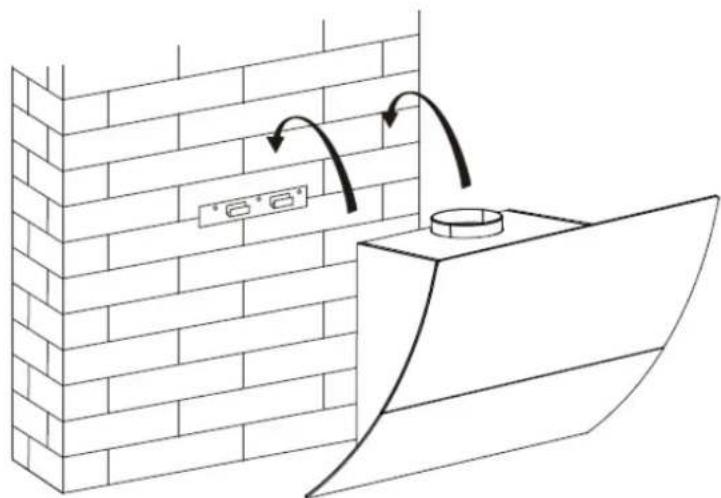

1. Heben Sie die Dunstabzugshaube hoch und hängen Sie sie in die Wandhalterung ein (s. Abb. unten).

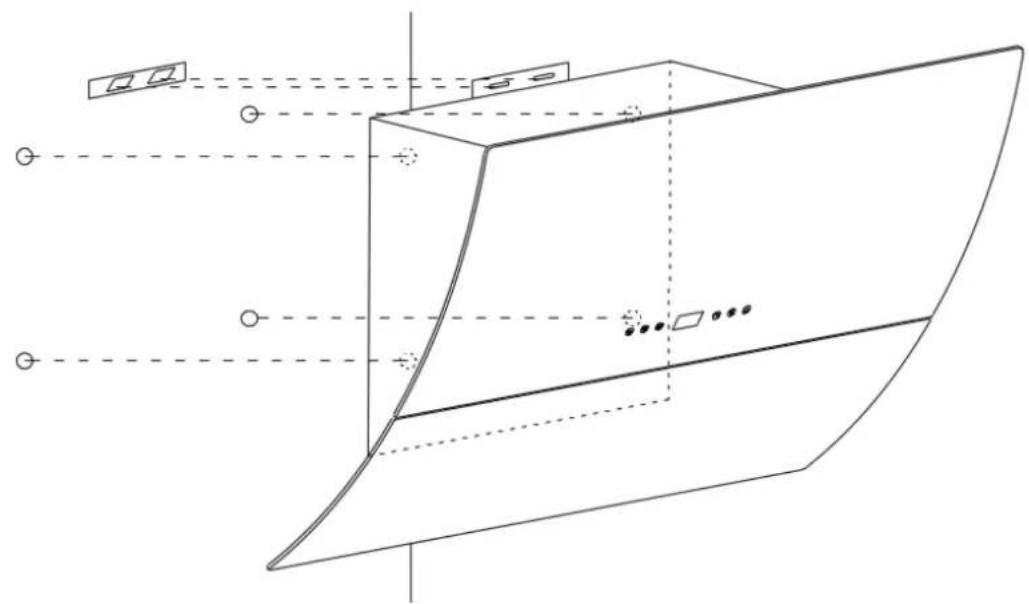

1. Sie benötigen zusätzlich vier 8 mm Bohrungen, um das Gerät mit den entsprechenden Schrauben und Dübeln zu fixieren:

a) Öffnen Sie die Glasplatte des Gerätes und entfernen Sie den Aluminium – Fettfilter.

b) Markieren Sie die Position der 4 Bohrlöcher (s. Abb. unten).

c) Nehmen Sie die Haube von der Wandhalterung ab.

d) Bohren Sie die vier ∅ 8 mm Löcher an den markierten Stellen. e) Bringen Sie das Befestigungsmaterial (Dübel etc.) ^1 in die Wand ein.

1. Heben Sie die Dunstabzugshaube (2) hoch und hängen Sie sie wieder in die Wandhalterung (1) ein (s. Abb. unten).

2. Schrauben Sie die Dunstabzugshaube mit den entsprechenden Schrauben an der Wand fest. Die Haube muss waagerecht ausgerichtet sein. Kontrollieren Sie die Ausrichtung mit einer Wasserwaage.

1 2 3

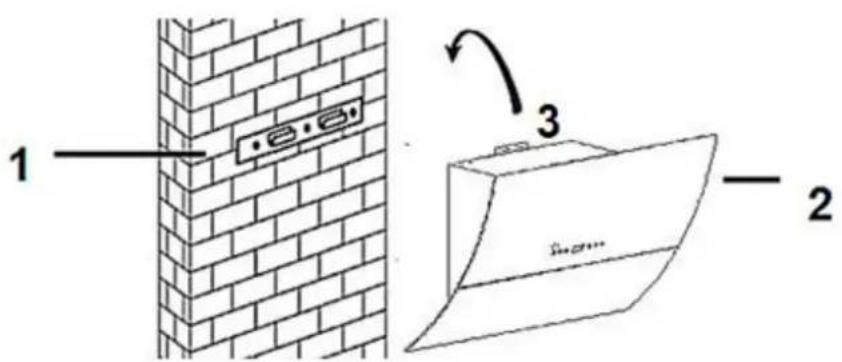

1	WANDHALTERUNG
2	DUNSTABZUGSHAUBE
3	ÖFFNUNGEN FÜR DIE AUFHÄNGUNG

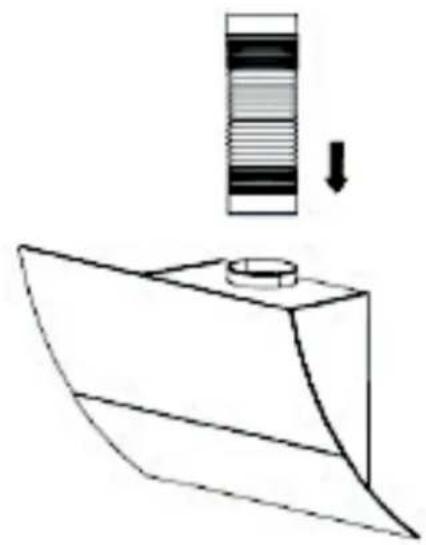

1. Befestigen Sie das Rückschlagventil am Luftauslass der Haube ^2 .
2. Befestigen Sie den Abluftschlauch am Luftauslass (s. Abb. unten).

1. Setzen Sie den oberen Kamin (5) in den unteren Kamin (4) ein. Verwenden Sie zwei 4*8 mm Schrauben, um die untere Kaminhalterung (6) in gewünschter Höhe am unteren Kamin zu befestigen (s. Abb. unten). Ziehen Sie die Schrauben nicht zu fest, damit der obere Kamin nach Montage ausziehbar bleibt.

5 6 4

4	UNTERER KAMIN
5	OBERER KAMIN
6	UNTERE KAMINHALTERUNG

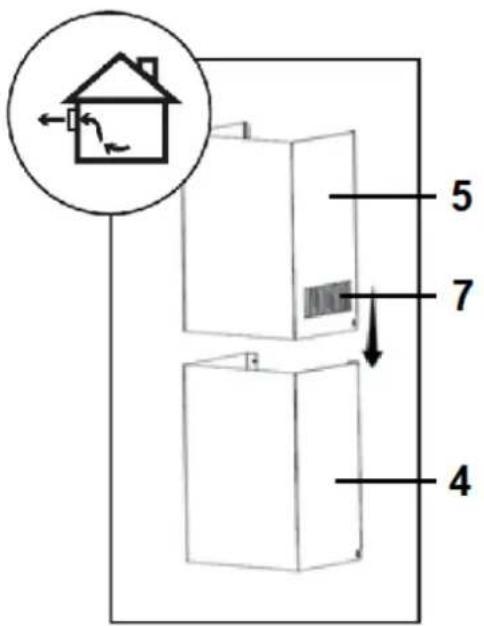

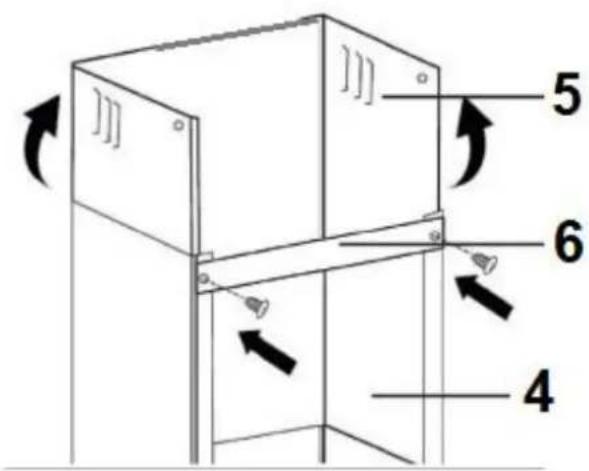

a. KAMININSTALLATION / ABLUFTBETRIEB

i Die Luftschlitze (7) des oberen Kamins (5) müssen nach unten zeigen und durch den unteren Kamin (4) verdeckt sein (s. Abb. unten).

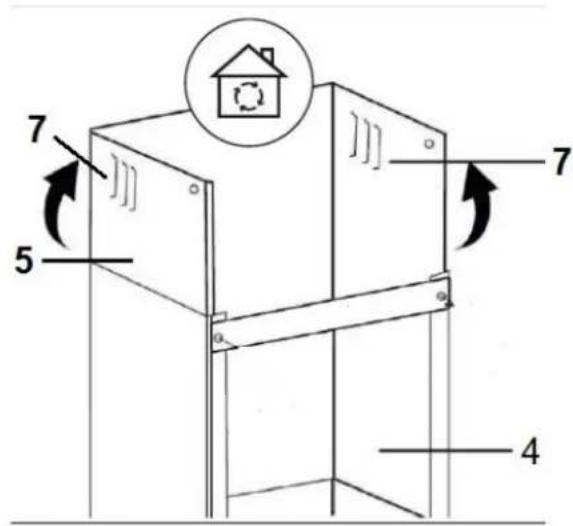

i Die Luftschlitze (7) des oberen Kamins (5) müssen nach oben zeigen und dürfen nicht durch den unteren Kamin (4) verdeckt sein.

7 5 4 7

4	UNTERER KAMIN
5	OBERER KAMIN
7	LUFTSCHLITZE (beidseitig)

1. Setzen Sie den Kamin auf die Dunstabzugshaube und befestigen Sie die untere Kaminhalterung (6) mit den 2 entsprechenden Schrauben (4 mm*30 mm) an der Wand (10).

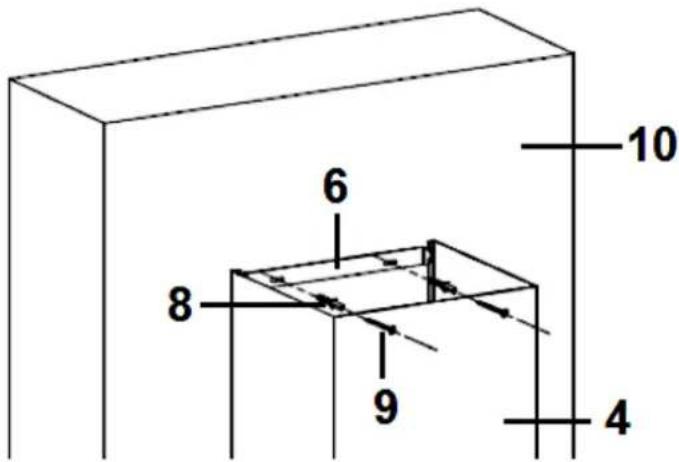

10 6 8 9 4

4	UNTERER KAMIN
6	UNTERE KAMINHALTERUNG
8	DÜBEL
9	SCHRAUBEN
10	WAND

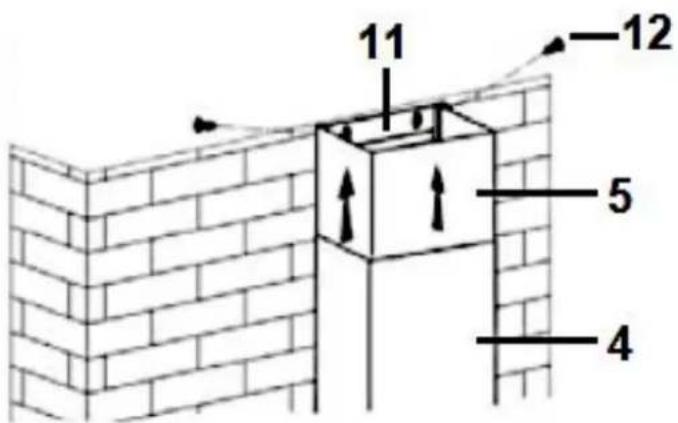

1. Ziehen Sie den oberen Kamin (5) nach oben aus. Richten Sie den Kamin entsprechend seiner gewünschten Höhe aus (s. Abb. unten).

2. Wenn Sie die gewünschte Höhe erreicht haben, markieren Sie die Bohrlöcher für die obere Kaminhalterung (11). Bohren Sie die Löcher zur Befestigung der oberen Kaminhalterung. Befestigen Sie dann die obere Kaminhalterung mit dem entsprechenden Befestigungsmaterial ordnungsgemäß an der Wand.

3. Befestigen Sie dann den Kamin (5) ordnungsgemäß mit 2 Schrauben (12 / 4*8 mm) an der Kaminhalterung (11 / s. Abb. unten).

11 12 5 4

SCHNEIDER

4	UNTERER KAMIN
5	OBERER KAMIN
11	OBERE KAMINHALTERUNG
12	SCHRAUBEN (4*8 mm)

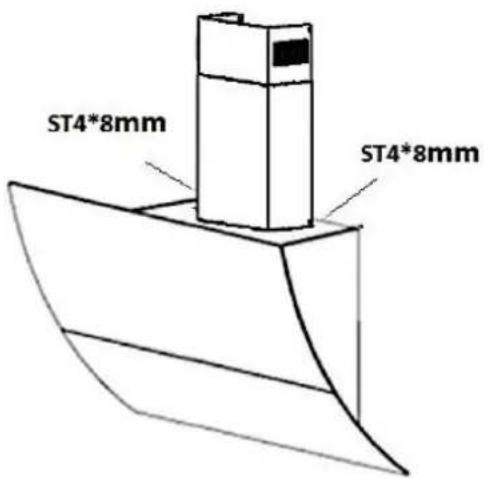

1. Befestigen Sie den unteren Kamin mit zwei ST4*8 mm Schrauben an dem Haubenkörper (s. Abb. unten).

1. Setzen Sie den / die Fettfilter ein und schließen Sie das Netzkabel ^3 am Stromnetz an.

Überprüfen Sie, ob Ihr Gerät aus der Front- und Seitenperspektive gerade und waagerecht an der Wand angebracht ist, da das Gerät ansonsten nicht ordnungsgemäß arbeitet.

2.3 Elektrischer Anschluss

i Prüfen Sie vor dem Anschluss der Dunstabzugshaube an das Stromnetz, ob die auf dem Typenschild angegeben Spannung mit der Netzspannung Ihrer Wohnung übereinstimmt.

i Prüfen Sie vor dem Anschluss der Dunstabzugshaube an das Stromnetz, ob das Gerät ordnungsgemäß installiert ist.

3.1 Abluftbetrieb

⚠️ WARNING! Die Abluft darf nicht in einen Schornstein geleitet werden, der für Abgase von Geräten, die mit Gas oder anderen Brennstoffen betrieben werden, genutzt wird.

Die Dunstabzugshaube ist in der Regel zum Einsatz als Ablufthaube vorgerüstet.
Im Abluftbetrieb wird die angesaugte Luft durch einen Abluftschlauch nach außen geführt. Dafür muss in Ihrem / Ihrer Haus / Wohnung ein Abluftschacht bzw. ein nach außen führendes Abluftrohr vorhanden sein.
Sollte Ihr Gerät werksseitig mit einem Kohlefilter ausgerüstet sein und Sie Ihr Gerät im Abluftbetrieb verwenden wollen, müssen Sie den Kohlefilter entfernen.
i Beachten Sie bei Abluftbetrieb unbedingt die Instruktionen in Kapitel 2. INSTALLATION und Kapitel 2.2 Installationsschritte, Punkt 8.a. KAMININSTALLATION / ABLUFTBETRIEB).

3.2 Umluftbetrieb

• Sie können das Gerät auch im Umluftbetrieb verwenden.
  ✿ Bei Umluftbetrieb wird die Abluft in den Küchenraum zurückgeführt.
  Wenn Sie das Gerät im Umluftbetrieb verwenden möchten, müssen Sie die Kohlefilter installieren (s. Kapitel 3.2.1 KOHLEFILTER),

i Beachten Sie bei Umluftbetrieb unbedingt die Instruktionen in Kapitel 2.2 INSTALLATIONSSCHRITTE, Punkt 8.b. KAMININSTALLATION / UMLUFTBETRIEB).

i Nur bei Umluftbetrieb können Sie zum Eliminieren des Kochdunstes Kohlefilter verwenden.

3.2.1 Kohlefilter

⚠️ WARNING! Kohlefilter dürfen ausschließlich im Umluftbetrieb verwendet werden!

HINWEIS! Kohlefilter sind nicht Teil des Lieferumfangs ^4 .

Ersetzen Sie die KOHLEFILTER regelmäßig (siehe auch Kapitel REINIGUNG UND PFLEGE).

i KOHLEFILTER für Ihre Dunstabzugshaube sind als optionales Zubehör erhältlich.

Bestellen Sie KOHLEFILTER unter

www.pkm-online.de

Typbezeichnung der KOHLEFILTERS: Siehe Kapitel TECHNISCHE DATEN

⚠️ WARNING! Schalten Sie das Gerät vor der Montage von Kohlefiltern unbedingt aus und trennen Sie es von der Stromversorgung (entsprechende Sicherung im Haussicherungskasten).

INSTALLATION DER KOHLEFILTER:

1. Entfernen Sie den / die ALUMINIUM – FETTFILTER.

2. Die KOHLEFILTER werden auf den beiden Seiten des Motors befestigt.

3. Setzen Sie den KOHLEFILTER auf den Motor und drehen Sie ihn im Uhrzeigersinn nach rechts, bis er fest sitzt (s. Abb. unten).

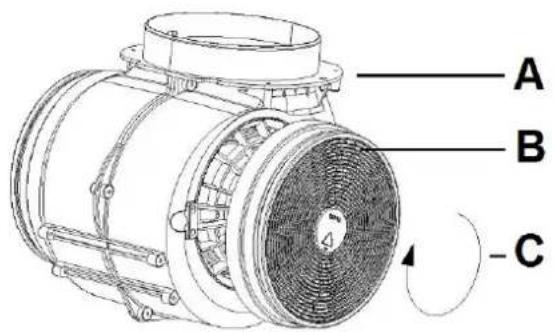

A B C

A	MOTOR
B	KOHLEFILTER
C	RECHTSDREHUNG = Der KOHLEFILTER wird auf den Motor gesetzt und leicht nach rechts gedreht bis er fest sitzt.

1. Wiederholen Sie den Vorgang auf der anderen Seite des Motors.

2. Befestigen Sie den / die ALUMINIUM - FETTFILTER wieder.

3. Wenn Sie die KOHLEFILTER deinstallieren möchten, drehen Sie sie zum Lösen vorsichtig nach links und nehmen Sie sie ab.

⚠️ WARNING! Befestigen Sie die Kohlefilter sicher und ordnungsgemäß. Ansonsten können sich die Kohlefilter lockern und somit Gefahren verursachen.

HINWEIS! Die Saugleistung wird durch die Kohlefilter vermindert.

HINWEIS! Wechseln Sie die Kohlefilter je nach Benutzung der Haube mindestens alle drei bis sechs Monate. Reinigen Sie für einen einwandfreien Betrieb des Motors den Fettfilter regelmäßig (s. Kapitel REINIGUNG UND PFLEGE).

3.3 Fettfilter

i Achten Sie darauf, dass der / die Fettfilter immer ordnungsgemäß eingesetzt ist / sind.
Reinigen Sie den / die Fettfilter regelmäßig (s. Kapitel REINIGUNG UND PFLEGE).
⚠️ WARNING! Das Gerät darf ausschließlich mit eingesetzten Fettfiltern betrieben werden, da sich ansonsten durch den Dunst transportiertes Fett in der Haube ablagert. BRANDGEFAHR!

4. Bedienfeld

HINWEIS! Drücken Sie niemals zwei Tasten des Bedienfeldes gleichzeitig.

Nachdem Sie das Gerät an die Stromversorgung angeschlossen haben, blinkt das Display langsam ^5 . Die Dunstabzugshaube schließt sich. Das Gerät befindet sich nun im STANDBY – MODUS.

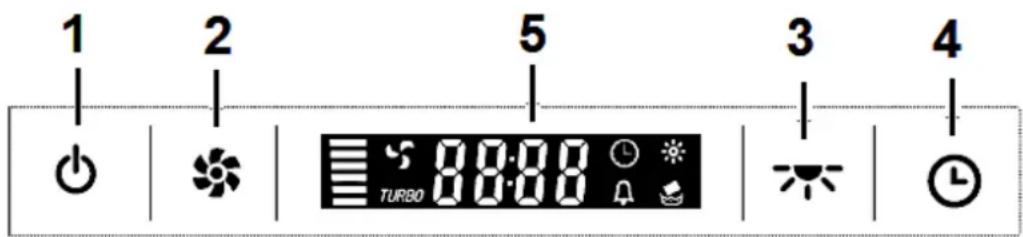

1 2 5 3 4 TURBO 8:00 4

(Abb. ähnlich: Modifikationen sind möglich)

1	TASTE: AN / AUS➢ Taste zur AKTIVIERUNG / DEAKTIVIERUNG des ARBEITSMODUS.➢ Taste zur AKITVIERUNG / DEAKTIVIERUNG des MANUELLEN REINIGUNGSMODUS (Filterwechsel etc.).
2	TASTE: LEISTUNGSSTUFENTaste zur EINSTELLUNG der LEISTUNGSSTUFEN (Einstellung der Motorgeschwindigkeit).
3	TASTE: BELEUCHTUNG➢ Taste zur AKTIVIERUNG / DEAKTIVIERUNG der BELEUCHTUNG.➢ Taste, um die ERINNERUNGSANZEIGE FÜR DEN / DIE KOHLEFILTER zurückzusetzen.
4	TASTE: TIMER➢ Taste zur EINSTELLUNG der UHRZEIT.➢ Taste zur EINSTELLUNG des TIMERS (Countdown – Zeit für die Dunstabzugshaube).
5	DISPLAY

4.1 Bedienung

TASTE: AN / AUS

Mit dieser Taste können Sie den ARBEITSMODUS des Gerätes aktivieren / deaktivieren.
Mit dieser Taste können Sie ebenfalls den MANUELLEN REINIGUNGSMODUS des Gerätes aktivieren / deaktivieren (s. Kapitel 4.1.1 MANUELLER REINIGUNGSMODUS).

AKTIVIEREN DES ARBEITSMODUS:

1. Die Dunstabzugshaube muss sich im STANDBY - MODUS befinden (Dunstabzugshaube ist geschlossen).
2. Drücken Sie die Taste -AN / AUS- ⚙ (1) einmal kurz, um den ARBEITSMODUS des Gerätes zu aktivieren.
3. Die Dunstabzugshaube öffnet sich.

4. Wenn die Dunstabzugshaube komplett geöffnet ist und das Display sowie die Anzeigen aller Tasten leuchten, befindet sich die Haube im ARBEITSMODUS.

5. Falls Sie im ARBEITSMODUS die Taste -AN / AUS- 🔊 (1) einmal kurz drücken, stoppt der Motor des Gerätes. Die Beleuchtung bleibt jedoch eingeschaltet!

6. Um den ARBEITSMODUS zu deaktivieren, gehen Sie bitte wie folgt vor:

DEAKTIVIEREN DES ARBEITSMODUS:

1. Die Dunstabzugshaube muss sich im ARBEITSMODUS befinden (Dunstabzugshaube ist geöffnet).
2. Drücken und halten Sie die Taste -AN / AUS- ⏻ (1) für 3 Sekunden, um den ARBEITSMODUS des Gerätes zu deaktivieren.
3. Der Motor und die Beleuchtung des Gerätes schalten sich ab und die Dunstabzugshaube schließt sich.
4. Die Dunstabzugshaube befindet sich nun wieder im STANDBY – MODUS.

TASTE: LEISTUNGSSTUFEN

Mit dieser Taste können Sie die LEISTUNGSSTUFEN (Motorgeschwindigkeit) der Dunstabzugshaube einstellen.
Das Gerät ist mit 3 Leistungsstufen (1 / 2 / 3) ausgestattet

EINSTELLUNG DER LEISTUNGSSTUFEN:

Die Dunstabzugshaube muss sich im ARBEITSMODUS befinden (Dunstabzugshaube ist geöffnet).

Drücken Sie wiederholt auf die Taste -LEISTUNGSSTUFEN- (2), bis die gewünschte Leistungsstufe (1 / 2 / 3) auf dem Display angezeigt wird.

LEISTUNGSSTUFE 1:

Diese Leistungsstufe ist für langsames Köcheln und Braten bei geschlossenem Deckel geeignet.
- Nutzen Sie diese Leistungsstufe bei einer geringen Dampfentwicklung (niedrige Konzentration von Kochdünsten).

LEISTUNGSSTUFE 2:

- Nutzen Sie diese Leistungsstufe für die ideale Luftzirkulation in der Küche bei einer durchschnittlichen Dampfentwicklung (mittlere Konzentration von Kochdünsten).

LEISTUNGSSTUFE 3:

✿ Nutzen Sie diese Leistungsstufe, falls Ihr Kochgut viel Dampf generiert (hohe Konzentration von Kochdünsten).

TASTE: BELEUCHTUNG

Mit dieser Taste (3) können Sie die BELEUCHTUNG der Dunstabzugshaube ein- bzw. ausschalten (Taste kurz drücken).

Mit dieser Taste können Sie außerdem die ERINNERUNGSANZEIGE FÜR DEN / DIE KOHLEFILTER zurücksetzen (s. Kapitel 4.1.2 ERINNERUNGSANZEIGE FÜR DEN / DIE KOHLEFILTER).

⚠️ WARNING! Decken Sie das Leuchtmittel niemals mit wärmeisolierenden oder anderen Gegenständen ab. BRANDGEFAHR!

⚠ VORSICHT! Berühren Sie die Beleuchtung für 30 Minuten nach Betrieb des Gerätes nicht. VERBRENNUNGSGEFAHR!

HINWEIS! Benutzen Sie alle Beleuchtungseinheiten nur, wenn das Gerät in Betrieb ist. Benutzen Sie die Beleuchtungseinheiten nicht zur Raumbeleuchtung.

- Sie können die Taste -TIMER- (4) verwenden, um eine COUNTDOWN - ZEIT für die Dunstabzugshaube zu programmieren (Dunstabzugshaube muss sich im ARBEITSMODUS befinden).

Die wählbare Zeitspanne des TIMERS beginnt bei 15 Minuten und beträgt insgesamt 60 Minuten.

Mit der Taste -TIMER- können Sie ebenfalls die UHRZEIT des Gerätes einstellen (Dunstanzugshaube muss sich im STANDBY - MODUS befinden); s. Kapitel 4.1.3 UHRZEIT EINSTELLEN).

EINSTELLUNG DES TIMERS:

1. Die Dunstabzugshaube muss sich im ARBEITSMODUS befinden (Dunstabzugshaube ist geöffnet).

2. Drücken Sie die Taste -TIMER- (4) für ca. eine Sekunde.

3. Das Display blinkt und wechselt in den Einstellungsmodus des TIMERS.

4. Sie können nun den TIMER bzw. die gewünschte Countdown - Zeit einstellen:

a. Drücken Sie die Taste --TIMER- (4), wird die Countdown - Zeit um 15 Minuten erhöht.
b. Drücken Sie die Taste -LEISTUNGSSTUFEN- (2), wird die Countdown – Zeit um je 1 Minute vermindert.
c. Drücken Sie die Taste -BELEUCHTUNG- (3), wird die Countdown - Zeit um je 1 Minute erhöht.

Nach 5 Sekunden, ohne weitere Betätigung der Bedientasten, startet der Countdown des TIMERS. Die Anzeige des TIMERS bleibt erleuchtet.

i Nach Ablauf der eingestellten Countdown - Zeit schaltet sich die Dunstabzugshaube automatisch ab.

4.1.1 Manueller Reinigungsmodus

Mit der Taste -AN /AUS- ⏻ (1) können Sie den MANUELLEN REINIGUNGSMODUS des Gerätes aktivieren / deaktivieren

i Um z.B. den / die Fettfilter des Gerätes zur Reinigung zu entnehmen und / oder die Kohlefilter einzusetzen oder auszutauschen (nur im Umluftbetrieb!), muss sich das Gerät im MANUELLEN REINIGUNGSMODUS befinden.

AKTIVIERUNG DES MANUELLEN REINIGUNGSMODUS:

1. Die Dunstabzugshaube muss sich im STANDBY - MODUS befinden (Dunstabzugshaube ist geschlossen).
2. Drücken und halten die Taste -AN / AUS- (1) für 3 Sekunden, um den MANUELLEN REINIGUNGSMODUS des Gerätes zu aktivieren.
3. Die Dunstabzugshaube öffnet sich.
4. Wenn die Dunstabzugshaube komplett geöffnet ist, wird der MANUELLE REINIGUNGSMODUS angezeigt.
5. Sie können nun den / die Fettfilter entnehmen / einsetzen und / oder die Kohlefilter (nur im Umluftbetrieb) einsetzen oder austauschen.

DEAKTIVIERUNG DES MANUELLEN REINIGUNGSMODUS:

1. Wenn sich das Gerät im MANUELLEN REINIGUNGSMODUS befindet, drücken und halten Sie die Taste -AN / AUS- ⏻ (1) für 3 Sekunden, um den MANUELLEN REINIGUNGSMODUS zu deaktivieren.

2. Die Dunstabzugshaube schließt sich.

3. Wenn die Dunstabzugshaube komplett geschlossen ist, befindet sie sich wieder im STANDBY - MODUS.

4.1.2 Erinnerungsanzeige für den / die Kohlefilter

Mit der Taste -BELEUCHTUNG- (3) können Sie die ERINNERUNGSANZEIGE FÜR DEN / DIE KOHLEFILTER zurücksetzen.

ERINNERUNGSANZEIGE FÜR DEN / DIE KOHLEFILTER ZURÜCKSETZEN:

Drücken Sie die Taste -BELEUCHTUNG- (3) für eine längere Zeit, um die ERINNERUNGSANZEIGE FÜR DEN / DIE KOHLEFILTER zurückzusetzen (z.B., wenn Sie den / die Kohlefilter gewechselt haben oder nicht wechseln müssen [nur im Umluftbetrieb!] oder das Gerät im Abluftbetrieb verwenden).
Wenn Sie das Gerät zum ersten Mal benutzen leuchtet die ERINNERUNGSANZEIGE FÜR DEN / DIE KOHLEFILTER automatisch auf dem Display auf.
Außerdem leuchtet die ERINNERUNGSANZEIGE FÜR DEN / DIE KOHLEFILTER automatisch nach 14-stündigem Betrieb des Gerätes auf dem Display auf.

4.1.3 Uhrzeit einstellen

Mit der Taste -TIMER- (4) können Sie die UHRZEIT des Gerätes einstellen (Dunstanzugshaube muss sich im STANDBY - MODUS befinden).

EINSTELLUNG DER UHRZEIT:

1. Die Dunstabzugshaube muss sich im STANDBY - MODUS befinden (Dunstabzugshaube ist geschlossen).
2. Drücken Sie die Taste -TIMER- (4) für ca. eine Sekunde.
3. Das Display blinkt und wechselt in den Einstellungsmodus der Uhrzeit. (88:88 blinkt auf dem Display).
4. Sie können nun die Uhrzeit einstellen:

a. Drücken Sie die Taste -AN /AUS- ⏻ (1), um zwischen Stunden- und Minuteneinstellung zu wechseln.
b. Drücken Sie die Taste -LEISTUNGSSTUFEN- (2), wird der Zahlenwert vermindert.
c. Drücken Sie die Taste -BELEUCHTUNG- (3), wird der Zahlenwert erhöht.

i Wenn die Einstellung der Uhrzeit beendet ist, beendet das Gerät den Einstellungsmodus automatisch nach 5 Sekunden.

5. Umweltschutz

5.1 Energie sparen

Bereiten Sie die Speisen in geeignetem Kochgeschirr (Töpfe / Pfannen) unter Einsatz von Deckeln zu. Dies gilt auch beim Aufwärmen oder Warmhalten.
Passen Sie die Kochtopfgröße an den Durchmesser der verwendeten Kochzone oder die Flamme des Brenners (bei Gasgeräten) an.
Schalten Sie die Dunstabzugshaube nach Kochende aus oder nehmen Sie die zeitverzögerte Abschaltfunktion (Ausstattung abhängig vom Modell) in Anspruch.
- Benutzen Sie die Beleuchtungseinheiten nur, wenn das Gerät in Betrieb ist. Benutzen Sie die Beleuchtungseinheiten nicht zur Raumbeleuchtung.
✿ Schalten Sie die Beleuchtung des Gerätes nach Kochende aus.
Passen Sie die Leistungsstufe immer an die Intensität der generierten Kochdünste an. Verwenden Sie die höchste Motorgeschwindigkeit des Gerätes (höchste Leistungsstufe) ^6 ausschließlich bei einer sehr hohen Konzentration von Kochdünsten. Eine niedrigere Leistungsstufe bedeutet immer auch einen geringeren Energieverbrauch.
- Stellen Sie ausreichend Zuluft sicher, damit die Dunstabzugshaube effizient und mit geringen Betriebsgeräuschen arbeitet.
Wählen Sie bei intensiven Kochdünsten frühzeitig eine höhere Leistungsstufe. Bereits in der Küche verteilte Kochdünste können einen längeren Betrieb der Dunstabzugshaube erforderlich machen.
Da saubere Filter die Effizienz des Gerätes steigern, reinigen Sie regelmäßig den / die Fettfilter.
✿ Tauschen Sie die Kohlefilter (Verwendung nur im Umluftbetrieb!) regelmäßig aus. Achten Sie hierbei auf die Hinweise des Herstellers der Kohlefilter.

⚠️ WARNUNG! Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung.

⚠️ WARNING! Eine Nichtbeachtung der Reinigungs- und Pflegeanleitungen führt zu einem erhöhten BRANDRISIKO aufgrund von Fettablagerungen.

HINWEIS! Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an Ihren Fingern sowie allen Armschmuck ab; ansonsten beschädigen Sie die Oberflächen des Gerätes.

1. Behandeln Sie das Gehäuse mit einem weichen Tuch und einem geeigneten Reinigungsmittel.
2. Reinigen Sie das Bedienfeld / die Bedienelemente niemals mit einem Reinigungsmittel. Verwenden Sie stattdessen ein leicht feuchtes Tuch, da ansonsten Wasser in das Bedienfeld eindringt und die Elektronik beschädigt.
3. Verwenden Sie bei mattschwarz lackierten Geräten niemals alkoholhaltige Reinigungsmittel, weil diese Verfärbungen verursachen.
4. Reinigen Sie gläserne Bestandteile ^7 nur mit einem geeigneten Glasreiniger.
5. Reinigen Sie bei jedem Fettfilter- oder Kohlefilteraustausch bzw. bei einer Reinigung des Filters alle frei einschbaren unteren Komponenten Ihres Gerätes mit einem milden, nicht ätzenden und fettlösenden Reinigungsmittel.
6. Beschädigen Sie beim Reinigen von Metallfiltern nicht das Gitter. Durch häufiges Reinigen können Farbveränderungen der Metalloberfläche entstehen. Solche Veränderungen haben keinen Einfluss auf die Leistung der Filter und sind kein Reklamationsgrund.
7. Benutzen Sie keine Scheuermittel oder Essigreiniger.
8. Benutzen Sie niemals einen Dampfreiniger. STROMSCHLAGGEFAHR!

BESONDERE HINWEISE FÜR GERÄTE MIT EDELSTAHLGEHÄUSE ^8 :

- Verwenden Sie zur Reinigung von Edelstahloberflächen ausschließlich ein geeignetes nicht scheuerndes Edelstahl-Reinigungsmittel.

HINWEIS! Benutzen Sie Edelstahl-Reinigungsmittel niemals für das direkte Umfeld des Bedienfeldes oder das Bedienfeld selbst.

HINWEIS! Aggressive Reinigungsmittel, wie z.B. Scheuermittel, Essigreiniger, Schleifgranulat etc. beschädigen die Oberfläche der Dunstabzugshaube.

6.1 Fettfilter

⚠️ WARNING! Eine Nichtbeachtung der Reinigungsanweisungen führt zu einem erhöhten BRANDRISIKO aufgrund von Fettablagerungen.

HINWEIS! Durch häufiges Reinigen können Farbveränderungen der Metalloberfläche entstehen. Solche Veränderungen haben keinen Einfluss auf die Leistung der Filter und sind kein Reklamationsgrund.

HINWEIS! Beschädigen Sie beim Reinigen von Metallfiltern nicht das Gitter.

✿ Reinigen Sie den / die Filter regelmäßig von Hand oder in der Spülmaschine (bis 55 °C).
❖ Verwenden Sie keine aggressiven Reinigungsmittel.
◆ Benutzen Sie keine Scheuermittel!
- Benutzen Sie keine alkalischen Spülmaschinenreiniger (pH größer 7).

REINIGUNGSINTERVALL FÜR ALUMINIUM - FETTFILTER:

Alle 2 - 3 Wochen entsprechend der Gebrauchshäufigkeit der Dunstabzugshaube.

MANUELLE REINIGUNG DER ALUMINIUM - FETTFILTER:

1. Weichen Sie den / die Aluminium - Fettfilter in Spülwasser ein (warm; bis 55 °C).
2. Reinigen Sie den / die Fettfilter dann mit einer weichen Bürste. Achten Sie darauf, dass Sie beim Reinigen nicht das Gitter des Fettfilters beschädigen.
3. Spülen Sie den / die Fettfilter nach der Reinigung mit heißem Wasser gründlich ab.
4. Bei hartnäckigen Verschmutzungen bzw. Ablagerungen wiederholen Sie den Vorgang.
5. Lassen Sie den / die Filter gründlich trocknen, bevor Sie ihn / sie wieder vorsichtig einsetzen.

REINIGUNG DER ALUMINIUM - FETTFILTER IN DER SPÜLMASCHINE:

• Die Fettfilter können auch in der Spülmaschine gereinigt werden: Normalprogramm (bis 55 °C).
  i Stellen Sie den / die Filter nicht zusammen mit verschmutztem Geschirr in die Spülmaschine. Lassen Sie den / die Filter gründlich trocknen, bevor Sie ihn / sie wieder vorsichtig einsetzen.

HINWEIS! Von Essensresten verstopfte Filter fallen nicht unter die Garantie!

6.2 Kohlefilter

⚠️ WARNING! Schalten Sie das Gerät vor der Montage von Kohlefiltern unbedingt aus und trennen Sie es von der Stromversorgung (entsprechende Sicherung im Haussicherungskasten).
⚠️ WARNING! Kohlefilter dürfen ausschließlich im Umluftbetrieb verwendet werden!
i KOHLEFILTER für Ihre Dunstabzugshaube sind als optionales Zubehör erhältlich.
❖ Herkömmliche Kohlefilter können nicht gereinigt werden.
Diese Filter haben eine begrenzte Aufnahmefähigkeit und sind in der Regel nach ca. 3 Monaten verbraucht.
Ersetzen Sie einen verbrauchten Filter umgehend. Weitere Information finden Sie auf der Filterverpackung.

AUSTAUSCHINTERVALL FÜR KOHLEFILTER:

Mindestens alle 3 - 6 Monate entsprechend der Gebrauchshäufigkeit der Dunstabzugshaube.

Bestellen Sie KOHLEFILTER unter

www.pkm-online.de

Typbezeichnung der KOHLEFILTERS: Siehe Kapitel TECHNISCHE DATEN

6.3 Austausch des Leuchtmittels

⚠️ WARNING! Das LED-Leuchtmittel darf nur durch eine fachkundige Person ausgewechselt werden. Falls das LED-Leuchtmittel beschädigt ist, wenden Sie sich an eine qualifizierte Fachkraft (Elektrotechniker/-in). Defekte Leuchtmittel sowie deren Austausch sind nicht Teil der Garantieleistungen.

7. Problembehandlung

FEHLER
MÖGLICHE URSACHE	MASSNAHMEN
GERÄT ARBEITET ÜBERHAUPT NICHT:
Das Gerät ist mit dem Netzstecker nicht an der Steckdose angeschlossen.Der Netzstecker ist locker.Die Steckdose wird nicht mit Strom versorgt.Die entsprechende Sicherung ist ausgeschaltet.Die Spannung ist zu niedrig	Schließen Sie das Gerät ordnungsgemäß an die Steckdose an.Überprüfen Sie den Netzstecker.Überprüfen Sie die fragliche Steckdose, indem Sie ein anderes Gerät daran anschließen.Überprüfen Sie die Haussicherung.Vergleichen Sie die Angaben auf dem Typenschild mit den Angaben Ihres Stromanbieters.
BELEUCHTUNG LEUCHTET, ABER DER MOTOR LÄUFT NICHT:
Fehlerhafte Energieversorgung.Motorlager defekt.	Überprüfen Sie die Energieversorgung.Motor ersetzen.
DER MOTOR RIECHT VERDÄCHTIG:
Motor defekt.	Motor ersetzen.
ÖLSPUREN:
1. Einwegventil undicht.	1. Einwegventil abdichten.
GERÄT VIBRIERT:
1. Motor nicht fest montiert.2. Haube nicht richtig befestigt.	1. Motor richtig befestigen.2. Haube richtig befestigen.
UNGENÜGENDE ABZUGSLEISTUNG:
1. Abstand Haube-Kochfeld zu groß.2. Zu viel Zugluft aufgrund geöffneter Türen und/oder Fenster.	1. Haube tiefer hängen.2. Türen und/oder Fenster schließen.
GERÄT IST INSTABIL:
1. Befestigungsbügel / -platte nicht fest montiert.2. Befestigungsschrauben nicht fest angezogen.	1. Befestigungsbügel / -platte richtig montieren2. Befestigungsschrauben fest anziehen.

Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, kontaktieren Sie den Kundendienst.

WENN DIE LEISTUNG DER HAUBE UNZUREICHEND IST UND / ODER ERHÖHTE BETRIEBSGERÄUSCHE ZU HÖREN SIND, KÖNNEN DAFÜR DIE FOLGENDEN URSACHEN VORLIEGEN:

▶ Unzureichende Größe der Abluftleitung.
▶ Eine Verstopfung in der Abluftleitung.
Der Durchmesser der Abluftleitung von der Haube bis zum Mauerkasten inklusive sollte 120 / 150 mm betragen (siehe TECHNISCHE DATEN), da ansonsten die Leistung des Motors beeinträchtigt werden kann.
Falls Sie am Mauerkasten ein Fliegengitter angebracht haben, kann dadurch der Luftstrom beeinträchtigt werden. Entfernen Sie zum Überprüfen das Gitter.
➢ Falls an der Abdeckplatte des Mauerkasten feste und sehr schräg stehende Lamellen sind, kann dadurch der Luftstrom beeinträchtigt werden. Entfernen Sie zum Überprüfen die Abdeckplatte.
➢ Bringen Sie eine Abdeckplatte mit beweglichen Lamellen an, die den Luftstrom am wenigsten hemmen.

Überprüfen Sie den Zustand und die Sauberkeit der Filter.

Überprüfen Sie, ob die durch die Haube der Küche entnommene Luft ersetzt wird, damit kein Unterdruck entsteht.

➢ Falls Sie die Haube im Umluftbetrieb verwenden, überprüfen Sie, ob die Kohlefilter rechtzeitig gewechselt wurden (mindestens alle 3 - 6 Monate).

Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, kontaktieren Sie den Kundendienst.

8. Technische Daten

TECHNISCHE DATEN*

Geräteart	Dunstabzugshaube
Material	Edelstahl, Glas
Einbaubrecite in cm:
SL S4-90 A++	90,00
SL S4-60 A++	60,00
Touch Control	√
Umluftbetrieb / Abluftbetrieb**	√	√
Jährlicher Energieverbrauch (AEChood)	10,7 kW/h
Energieeffizienzklasse	A++
Fluiddynamische Effizienz (FDEhood)	29,1
Fluiddynamische Effizienzklasse	A
Beleuchtungseffizienz (LEhood):
SL S4-90 A++	26 lux/W
SL S4-60 A++	29 lux/W
Beleuchtungseffizienzklasse:
SL S4-90 A++	B
SL S4-60 A++	A
Fettabscheidegrad	65,9 %
Fettabscheidegradklasse	D
Luftstrom ***	333 m3/h 502 m	3/h
Max. Luftstrom Qmax	564 m3/h
A-bewertete Luftschallemission ***	49 dB 59 dB
Leistungsaufnahme ausgeschaltet (Po)	-
Leistungsaufnahme Bereitschaft (Ps)	0,93 W
Leistungsaufnahme Lichtsystem (Wj)	3 W (1*3 W / LED)
Anschlusswert	113 W
Stromspannung / Frequenz	AC 220 - 240 V / 50 Hz
Fettfilter / Material / spülmaschinenfest	2 Aluminium	√
Kohlefilter ****	2*CF 110
Abluftschlauch	√
Umluftweiche	AT 150-4 / optional
Befestigungsmaterial	√
Bedienungsanleitung	√
Teleskopkamin ausziehbar von - bis	42,00 - 78,00 cm
Gesamthöhe inkl. Teleskopkamin	126,00 cm

Abmessungen Gerät H*B*T in cm:
SL S4-90 A++	48,20 – 126,00*90,00*42,00
SL S4-60 A++	48,20 – 126,00*60,00*42,00
Gewicht netto / brutto in kg:
SL S4-90 A++	20,50 / 25,50
SL S4-60 A++	17,50 / 20,50

◆ Technische Änderungen vorbehalten.

*	Gemäß Verordnung (EU) Nr. 65/2014
**	Abluftbetrieb: bei Anschluss an einen Entlüftungskamin bzw. Abluft ins Freie (Mauerdurchführung = 150 mm ∅ / Bohrung ca. 153 mm ∅)
***	Messwerte bei minimaler /maximaler Motorgeschwindigkeit.
****	Optional / Ausstattung abhängig vom Modell.

9. Entsorgung

1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyethylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR! VERLETZUNGSGEFAHR!
2. Nicht mehr benutzte und alte Geräte müssen der zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen.
3. Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie dieses vorher unbedingt funktionsuntüchtig! Das bedeutet, immer den Netzstecker ziehen und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem Netzstecker entfernen und entsorgen!
4. Entsorgen Sie Papier und Kartonagen in den dafür vorgesehenen Behältern.
5. Entsorgen Sie Kunststoffe in den dafür vorgesehenen Behältern.
6. Falls es in Ihrem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt, bringen Sie diese Materialien zu einer geeigneten kommunalen Sammelstelle.
7. Nähere Informationen erhalten Sie von Ihrem Fachhändler oder bei Ihren entsprechenden kommunalen Entsorgungseinrichtungen.

Alle mit gekennzeichneten wiederverwertbar.

diesem Symbol Materialien sind

Alle verfügbaren Informationen zur Mülltrennung erhalten Sie bei Ihren örtlichen Behörden.

Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschränkt. Der Garantieanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kauf- und/oder Lieferdatum nachzuweisen und unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden. Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Glühlampen;
2. geringfügige Abweichungen der SCHNEIDER-Produkte von der Soll-Beschaffenheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;
3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schäden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel;
5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;
6. Schäden infolge nicht haushaltsüblicher Nutzung;
7. Schäden, die außerhalb des Gerätes durch ein SCHNEIDER -Produkt entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schäden, verursacht durch den Verkäufer, Installateur oder dritte Personen;
4. unsachgemäße Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;
7. Schäden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschließend bei Brand oder Explosion.

Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gekaufte und verwendete Geräte.

SCHNEIDER

August 2014

A. Technische Zeichnung / Technical drawing....70

A. Technische Zeichnung / Technical drawing

SL S4-60 A++

172 222 420-780 420 495 600 482

Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung.

Änderungen vorbehalten	Subject to alterations
STAND	UPDATED
15.11.2018	11/15/2018

© PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers
