Produkttyp	Monitor
Marke	IIYAMA
Modell	G-Master Red Eagle G2470HSU
Bildschirmdiagonale	24 Zoll (61 cm)
Auflösung	1920 x 1080 (Full HD)
Bildwiederholfrequenz	144 Hz
Reaktionszeit	1 ms
Panel-Typ	TN
Helligkeit	250 cd/m²
Kontrastverhältnis	1000:1
Anschlüsse	2x HDMI, 1x DisplayPort, 1x VGA, 1x Kopfhörerausgang
VESA-Halterung	100 x 100 mm
Stromverbrauch (typisch)	30 W
Gewicht (mit Standfuß)	4,0 kg
Abmessungen (mit Standfuß)	540 x 320 x 200 mm
Besonderheiten	Blaulichtfilter, Flicker-Free, Gaming-Modi, Overdrive
Lieferumfang	Netzkabel, HDMI-Kabel, DisplayPort-Kabel, Bedienungsanleitung

Häufig gestellte Fragen - G-Master Red Eagle G2470HSU IIYAMA

Wie schalte ich den Monitor ein?

Wie stelle ich die Helligkeit ein?

Wie reinige ich den Bildschirm richtig?

Welche Auflösungen werden unterstützt?

Wie aktiviere ich den Blaulichtfilter?

Kann ich den Monitor an der Wand montieren?

Was tun, wenn kein Signal angezeigt wird?

Wie schließe ich Kopfhörer an?

Wie setze ich die Werkseinstellungen zurück?

Ist der Monitor für Gaming geeignet?

BEDIENUNGSANLEITUNG G-Master Red Eagle G2470HSU IIYAMA

Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama LCD-Monitor und bedanken uns für das Vertrauen, das Sie uns entgegenbringen. Damit Ihre Arbeit nicht durch Fehleinstellungen getrübt wird, bitten wir Sie, sich einige Minuten Zeit zu nehmen und dieses Handbuch durchzulesen, bevor Sie Ihren neuen iiyama LCD-Monitor das erste Mal in Betrieb nehmen.

Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen sorgfältig auf

DEUTSCH

ERKLÄRUNG DER CE-KONFORMITÄT

Dieser LCD Flachbildschirm entspricht den Anforderungen der EG/EU Richtlinien 2014/30/EU, "EMV Richtlinie", 2014/35/EU, "Niederspannungsrichtlinie", 2009/125/EG, "ErP Richtlinien" und 2011/65/EU, "RoHS Richtlinien".

Die Anforderungen zur Störfestigkeit werden eingehalten bei einer Benutzung im Wohnbereich, in Geschäfts- und Gewerbebereichen sowie in Kleinbetrieben, sowohl innerhalb als auch ausserhalb der Gebäude.

Alle Einsatzorte sind dadurch gekennzeichnet, dass sie direkt an die öffentliche Niederspannungs-Stromversorgung angeschlossen sind.

Modell Nr.: PL2470H, PL2770H, PL2770Q

Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recyceln. Nützliche Informationen hierzu erhalten Sie bei Ihrem Fachhändler, Ihrem iiyama Service-Center und im Internet unter: https://iiyama.com

■ Änderungsrechte vorbehalten.
■ Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer.
■ Eprel-Registrierungsnummer :

INHALTSÜBERSICHT

FÜR IHRE SICHERHEIT....1

SICHERHEITSHINWEISE ....1

BESONDERE HINWEISE ZU LCD-MONITOREN....3

KUNDENDIENST 3

REINIGUNGSHINWEISE....3

VOR DER BEDIENUNG DES MONITORS....4

LEISTUNGSMERKMALE 4

PACKUNGSINHALT 4

VERWENDUNG VON ARM ODER STÄNDER....5

AUSTRICHTUNG DER HÖHE UND

DES BETRACHTUNGSWINKELS :

G-MASTER GB2470HSU / G-MASTER GB2770HSU /

G-MASTER GB2770QSU 14

ANSICHTWINKEL EINSTELLEN :

G-MASTER G2470HSU / G-MASTER G2470HS /

G-MASTER G2770HSU / G-MASTER G2770HS /

G-MASTER G2770QSU....15

MONITOR BEDIENEN 16

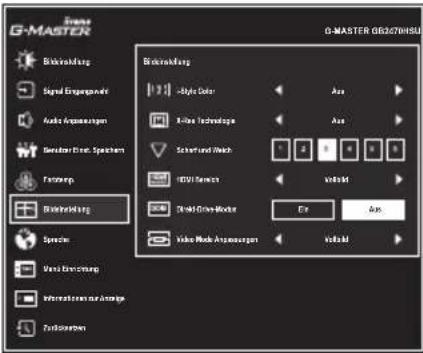

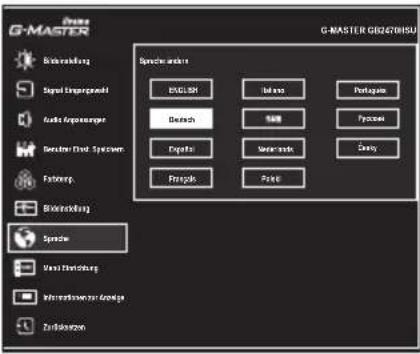

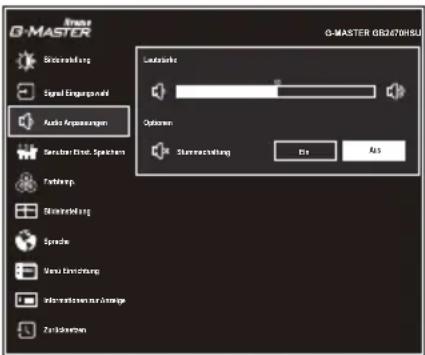

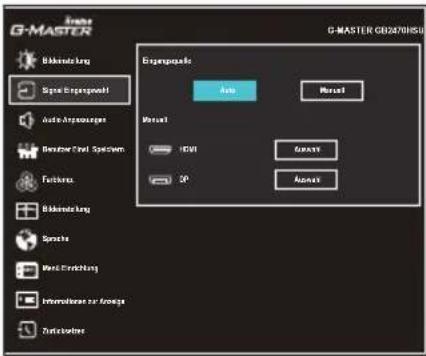

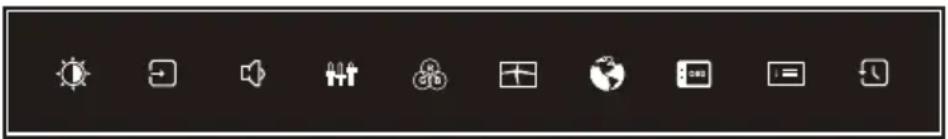

MENÜINHALT EINSTELLEN 17

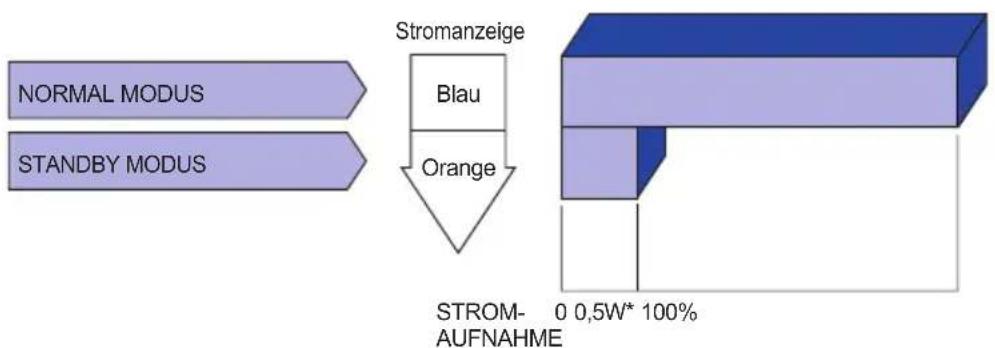

STANDBY FUNKTION 29

FEHLERSUCHE....30

TECHNISCHE DATEN : G-MASTER G2770HSU-B6 / G2770HS-B1 .. 35

TECHNISCHE DATEN : G-MASTER GB2770QSU-B6 / W6 .....36

TECHNISCHE DATEN : G-MASTER G2770QSU-B6....37

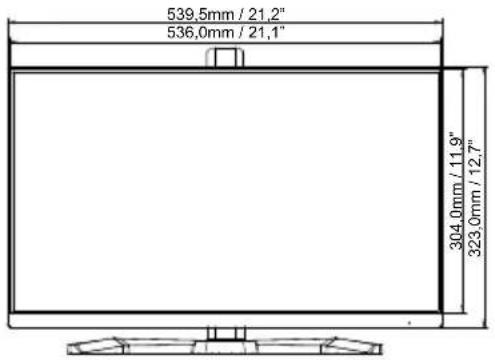

ABMESSUNGEN : G-MASTER GB2470HSU....38

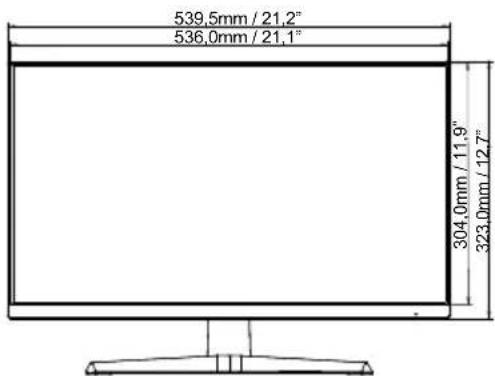

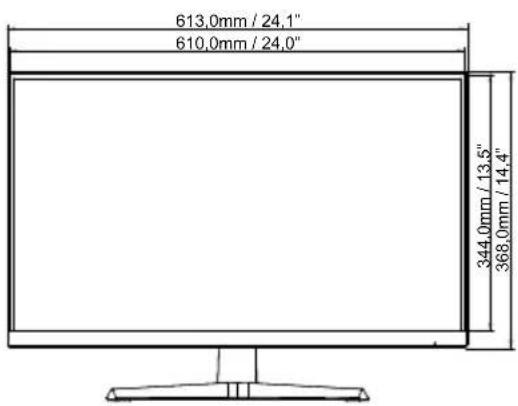

ABMESSUNGEN : G-MASTER G2470HSU / G2470HS ......38

ABMESSUNGEN : G-MASTER GB2770HSU....39

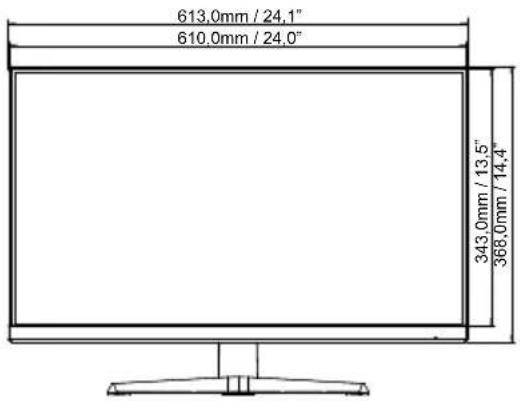

ABMESSUNGEN : G-MASTER G2770HSU / G2770HS ......39

ABMESSUNGEN : G-MASTER GB2770QSU ....40

ABMESSUNGEN : G-MASTER G2770QSU 40

Sollten Sie irgendwelche unnormalen Erscheinungen wie Rauch, Geräusche oder Gerüche bemerken, schalten Sie sofort den Monitor aus und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Fortgesetzter Bertrieb kann gefährlich sein und zu einem Brand oder zu Stromschlägen führen.

GEHÄUSE NIEMALS ÖFFNEN

Im Innern des Gerätes sind spannungsführende Teile frei zugänglich. Bei Entfernung des Gehäuses setzen Sie sich der Gefahr aus, einen Brand auszulösen oder einen Stromschlag zu erleiden.

KEINE FREMDGEGENSTÄNDE IN DAS GERÄT STECKEN

Bitte führen Sie keine festen Gegenstände oder flüssigen Materialien in den Monitor ein. Im Falle eines Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befinden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen.

STELLEN SIE DEN MONITOR AUF EINE SICHERE UND STABILE UNTERLAGE

Sollten Sie den Monitor fallen lassen, besteht Verletzungsgefahr.

BENUTZEN SIE DEN MONITOR NICHT IN DER NÄHE VON WASSER

Benutzen Sie den Monitor nicht an einer spritzwassergefährdeten Stelle. Sollte Wasser in den Monitor gelangen, kann dies zu Brandgefahr oder Stromschlägen führen.

BEACHTEN SIE DIE RICHTIGE BETRIEBSSPANNUNG

Achten Sie auf die Einhaltung der spezifizierten Spannungswerte. Die Benutzung einer falschen Stromspannung kann zu Fehlfunktionen, Brandgefahr oder Stromschlägen führen.

KABEL SCHÜTZEN

Schützen Sie Ihre Kabel vor mechanischer Belastung (Quetschung, Zug). Beschädigte Kabel führen zu Brandgefahr oder Kurzschlüssen.

WIDRIGE WETTERBEDINGUNGEN

Es empfielt sich, den Monitor nicht während heftiger Gewitter zu benützen, da es durch Spannungsschwankungen zu Fehlfunktionen kommen kann. Um Stromschläge zu vermeiden, ist es ratsam, während solch widriger Witterungsbedingungen das Stromkabel nicht zu berühren.

VORSICHT

UMGEBUNGSBEDINGUNGEN

Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird.

STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE

Der Monitor könnte herunterfallen und jemanden verletzen. Bitte legen Sie ebenfalls keine schweren Gegenstände auf den Monitor und achten Sie darauf, dass die Kabel so verlegt sind, dass niemand darüber stolpern kann und sich dabei verletzt.

BELÜFTUNG SICHERSTELLEN

Die Lüftungsschlitze sollen für ausreichende Belüftung sorgen. Achten Sie darauf, dass Sie die Belüftungsschlitze des Monitors nicht verdecken, da ansonsten Brandgefahr besteht. Um ausreichende Belüftung zu gewährleisten, lassen Sie bitte mindestens 10cm Platz zwischen Monitor und Wand. Beim Entfernen des Standfußes können die Lüftungsschlitze auf der Rückseite des Monitors blockiert werden. Dies kann den Monitor überhitzen und Feuer oder Schäden verursachen. Achten Sie beim Abnehmen des Standfußes auf ausreichende Belüftung. Die Aufstellung des Monitors auf dem Rücken, seitlich oder auf dem Kopf liegend kann zu Beschädigungen führen. Achten Sie darauf, dass Sie den Monitor auf eine feste Unterlage stellen.

ENTFERNEN SIE DIE KABEL, BEVOR SIE DEN MONITOR TRANSPORTIEREN

Wenn Sie den Monitor bewegen, müssen Sie vorher den Monitor ausschalten, den Netzstecker ziehen und darauf achten, dass das Signalkabel abgezogen ist. Wenn Sie die Kabel nicht entfernen, könnte dies zu Brandgefahr oder Kurzschlüssen führen.

NETZSTECKER ZIEHEN

Sollten Sie den Monitor über langere Zeit nicht benützen, raten wir das Gerät vom Stromnetz zu trennen, um Unfallgefahren zu vermeiden.

AUS- UND EINSTECKEN

Nehmen Sie beim Aus- und Einstecken des Netzteiles oder der Kabel immer den Stecker in die Hand. Ziehen Sie niemals an der Leitung, sondern immer am Stecker, ansonsten könnte dies zu Brandgefahr oder Stromschlägen führen.

BERÜHREN SIE DEN STECKER NICHT MIT FEUCHTEN HÄNDEN

Ausstecken des Monitors mit nassen Händen kann zu einem Stromschlag führen.

WENN SIE DEN MONITOR AUF IHREN COMPUTER STELLEN MÖCHTEN

vergewissern Sie sich, dass Ihr Computer stabil genug ist um das Gewicht des Monitors zu tragen, ansonsten könnte dies zu Beschädigungen an Ihrem Computer führen.

CHTUNG: VERLETZUNGSGEFAHR FÜR FINGER UND HÄNDE

■ Achten Sie beim Ändern der Höhe und des Winkels darauf, sich nicht die Finger einzuklemmen.
■ Vorsicht: Achten sie beim Ändern der Höhe und des Winkels auf ihre Finger. (Nur bei höhenverstellbaren Monitore)

HINWEIS ZU 24/7 BETRIEB

Dieses Produkt ist nicht speziell für ein Einsatz im 24/7 Betrieb entwickelt worden.

BEMERKUNG SPEZIELL FÜR DIE SCHREIBTISCH-NUTZUNG

Dieses Produkt ist für die Verwendung auf dem Schreibtisch konzipiert, nicht für Digital Signage (elektronische Anzeigetafel) Anwendungen wie Deckenaufhängung oder Wandmontage.

SONSTIGES

ERGONOMISCHE HINWEISE

Um eine Ermüdung der Augen auszuschliessen, sollten Sie den Monitor nicht vor einem grellen Hintergrund oder in einem dunklen Raum benutzen. Um optimalen Sehkomfort zu gewährleisten, sollte die Oberkante des Monitors knapp unterhalb Ihrer Augenhöhe liegen und der Abstand zwischen Augen und Monitor 40-60 cm betragen. Wenn Sie den Monitor länger benutzen, sollten Sie mindestens 10 Minuten pro Stunde nicht in den Monitor schauen, um eine Überanstrengung der Augen zu vermeiden.

BESONDERE HINWEISE ZU LCD-MONITOREN

Die folgenden Symptome stellen keine Störung dar, sondern sind normal:

HINWEIS

■ Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird. In diesem Fall stellen Sie bitte die Bildgrösse richtig ein.
■ Leicht ungleiche Helligkeit je nach verwendetem Desktop-Layout.
■ Sollten Sie nachdem Sie ein Bild über Stunden unverändert angezeit haben, auf ein neues Bild wechseln, kommt es bauartbedingt zu einem sogenannten Geisterbild. Dieses Geisterbild verschwindet nach einiger Zeit von selbst oder Sie schalten das Gerät für einen längeren Zeitraum aus.

KUNDENDIENST

HINWEIS

■ Sollten Sie den Monitor für eine Service-Reparatur versenden müssen und Sie verfügen nicht mehr über die Originalverpackung, so wenden Sie sich bitte an Ihren Fachhändler, der Ihnen bei der Beschaffung einer Ersatz-Verpackung behilflich sein wird.

REINIGUNGSHINWEISE

ACHTUNG

■ Ziehen Sie aus Sicherheitsgründen immer den Netzstecker, bevor Sie den Monitor reinigen.
■ Sollten während der Reinigung flüssige oder feste Materialien in den Monitor gelangt sein, schalten Sie bitte Ihren Monitor sofort ab und ziehen Sie den Netzstecker ab. Benachrichtigen Sie dann bitte Ihren Fachhändler.
■ Die Bildschirmoberfläche nicht mit einem rauhen Gegenstand reinigen.
■ Verwenden Sie unter keinen Umständen scharfe Reinigungsmittel wie nachfolgend aufgeführt. Diese Mittel beschädigen die Bildschirmoberfläche und greifen das Finish an.

VORSICHT

HINWEIS

Verdünner

Scheuermilch

Wachs

Reinigungsbenzin

Sprühreiniger

Säuren oder Laugen

■ Längerer Kontakt des Gehäuses mit Gummi- oder Kunststoffprodukten kann das Finish angreifen.

GEHÄUSE

Flecken können mit einem feuchten, weichen Tuch entfernt werden. Zum Anfeuchten nehmen Sie eine schwache Spülmittellösung.

LCD

Wir empfehlen das Display regelmässig mit einem trockenen weichen Tuch zu reinigen.

SCHIRM

Bitte benutzten Sie keine Papiertücher, dies könnte das LCD beschädigen.

VOR DER BEDIENUNG DES MONITORS

LEISTUNGSMERKMALE

Unterstützt Auflösungen von bis zu 1920 × 1080 : G-MASTER GB2470HSU / G-MASTER G2470HSU / G-MASTER G2470HSG-MASTER GB2770HSU / G-MASTER G2770HSU / G-MASTER G2770HS
Unterstützt Auflösungen von bis zu 2560 × 1440 : G-MASTER GB2770QSU / G-MASTER G2770QSU
Hoher Kontrast 1000:1 (Typisch), Erweiterter Kontrast Funktion ist verfügbar, Helligkeit 300cd/m² (Typisch): G-MASTER GB2470HSU / G-MASTER G2470HSU / G-MASTER G2470HS G-MASTER GB2770HSU / G-MASTER G2770HSU / G-MASTER G2770HS
Hoher Kontrast 1200:1 (Typisch), Erweiterter Kontrast Funktion ist verfügbar, Helligkeit 400cd/m² (Typisch) : G-MASTER GB2770QSU / G-MASTER G2770QSU
◆ Reaktionszeit für bewegte Bilder 0,2ms
Flicker-Free
Eyesafe® Certified
Digitale Weichzeichnung von Schrift
Zwei 2W-Stereo-Lautsprecher
Standby Funktion
Konform mit VESA-Montage-Standard (100mm×100mm)
Aufnahmevorrichtung für Diebstahlsicherung

PACKUNGSINHALT

Ihr iiyama TFT-Monitor-Paket enthält das folgende Zubehör. Überprüfen Sie bitte den Lieferumfang des Pakets auf Vollständigkeit. Wenn eine Komponente fehlt oder beschädigt ist, setzen Sie sich bitte mit Ihrem zuständigen iiyama-Händler oder iiyama-Büro vor Ort in Verbindung.

■ Netzkabel ^1
■ HDMI Kabel
■ DisplayPort Kabel
■ USB Kabel ^4
■ Ständerbasis mit einer Schraube ^2
■ Ständerhals
■ Schraubendreher ^2
■ Ständerbasis*3
■ Sicherheits-Handbuch
■ Leitfaden zur Inbetriebnahme

ACHTUNG

*1 Wenn Sie ein Netzkabel verwenden, das nicht von iiyama bereitgestellt wird, haben Sie kein Anrecht auf jegliche durch Garantien abgedeckte Schadensersatzansprüche, falls es zu Problemen oder Schäden kommen sollte.
Zum Netzanschluss dieses Gerätes ist eine geprüfte Leitung zu verwenden. Es ist eine Leitung vom Typ: H05VVF, 3G, 0,75mm ^2 oder besser einzusetzen.
*2 Zubehör für G-MASTER GB2470HSU / G-MASTER GB2770HSU / G-MASTER GB2770QSU
^*3 Zubehör für G-MASTER G2470HSU / G-MASTER G2470HS / G-MASTER G2770HSU / G-MASTER G2770HS / G-MASTER G2770QSU
*4 Zubehör für G-MASTER GB2470HSU / G-MASTER GB2770HSU / G-MASTER GB2770QSU / G-MASTER G2470HSU / G-MASTER G2770HSU / G-MASTER G2770QSU

VERWENDUNG VON ARM ODER STÄNDER

VORSICHT

■ Dieses Produkt ist für die Verwendung auf dem Schreibtisch konzipiert, nicht für Digital Signage (elektronische Anzeigetafel) Anwendungen wie Deckenaufhängung oder Wandmontage.
■ Stellen Sie vor dem Einbau sicher, dass der Monitorarm oder der Monitorarm-Ständer stark genug ist, damit er das erforderliche Gewicht des Monitors und der Halterung aufnehmen kann.

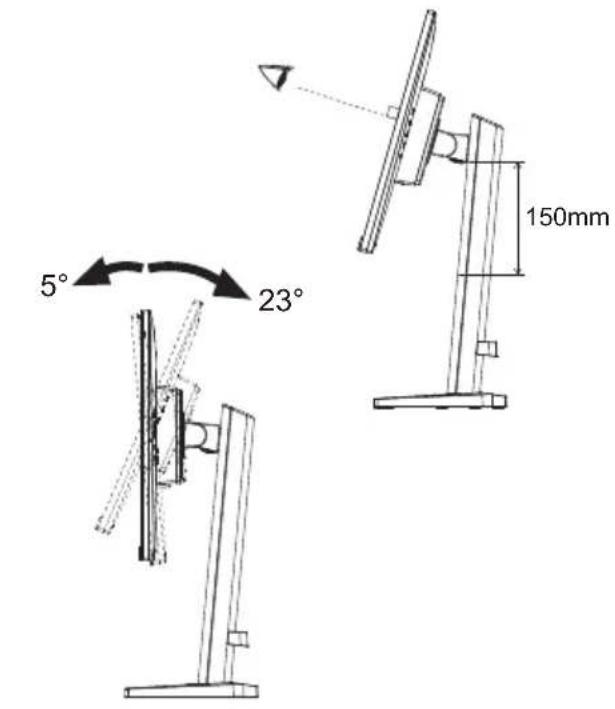

■ Winkeleinstellbereich : 23° nach hinten kippen und 5° nach vorn kippen
■ Dieses Produkt kann nicht mit der Bildschirmausrichtung nach unten/oben verwendet werden.

5° 23°

[MONITORARM ODER MONITORARM-STÄNDER]

VORSICHT

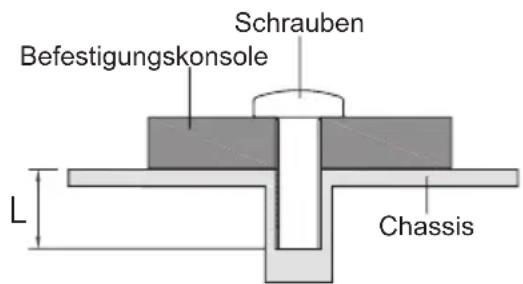

Berücksichtigen Sie der Dicke der Halterung. Ziehen Sie die M4 Schrauben (4 Stück), deren die "L" Länge 7mm lang ist, um den Monitor an die Halterung zu befestigen. Eine Montage mit längeren Schrauben kann zu Stromschlägen oder Schäden am Monitor führen, da diese mit elektrischen Teilen im Monitor in Berührung kommen können.

Schrauben Befestigungskonsole L Chassis

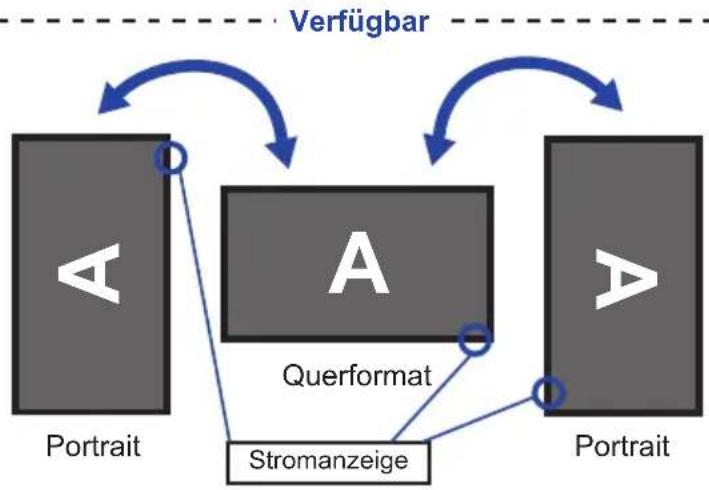

[QUERFORMAT : PORTRAIT MODE]

• G-MASTER GB2470HSU / G-MASTER GB2770HSU / G-MASTER GB2770QSU

Das LCD ist für einen Betrieb im Quer- und Hoch-Format ausgelegt.

Um den Bildschirminhalt zu drehen wird eine Grafikkarte benötigt die den Portrait Modus unterstützt.

Stromanzeige A

Nicht verfügbar

Mit Ständer:

HINWEIS

■ Stellen sie den LCD-Bildschirm vor der panel-drehung auf die maximale Höhe ein.
■ Wenn Sie versuchen, das Panel gewaltsam zu drehen, ohne die Ständerhöhe anzupassen, kann die Panel oder der Ständer beschädigt werden.

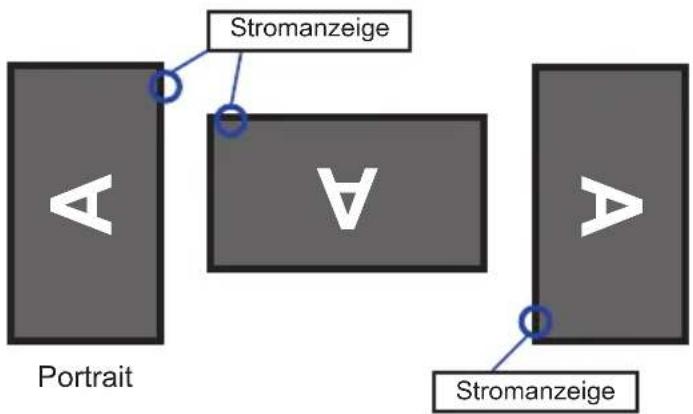

• G-MASTER G2470HSU / G-MASTER G2470HS / G-MASTER G2770HSU / G-MASTER G2770HS / G-MASTER G2770QSU

Das LCD ist für einen Betrieb im Querformat ausgelegt.

Verfügbar

A Querformat Stromanzeige

Nicht verfügbar

INSTALLATION DES STÄNDER : G-MASTER GB2470HSU G-MASTER GB2770HSU / G-MASTER GB2770QSU

ACHTUNG

■ Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, kann es zu Verletzungen oder Beschädigungen kommen.
■ Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden.
■ Trennen Sie den Monitor von der Netzquelle ab bevor sie den Fuß de-/ installieren, um das Risiko von Stromschlag oder Beschädigung zu vermeiden.

① Legen Sie ein weiches Tuch auf den Tisch, um den Monitor nicht zu verkratzen. Legen Sie den Monitor flach mit dem Display nach unten zeigend auf den Tisch.

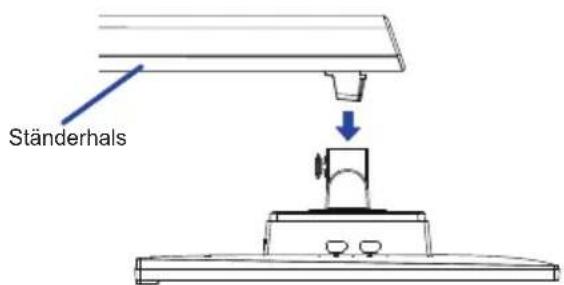

② Installieren Sie den Standhals am Monitor und ziehen Sie dann die Rändelschraube fest mit dem mitgelieferten Schraubendreher es zu sichern.

Ständerhals

Rändelschraube für Ständerhals

③ Installieren Sie die Ständerbasis am Standhals und ziehen Sie dann die Rändelschraube fest mit dem mitgelieferten Schraubendreher es zu sichern.

Ständerhals Ständerbasis Rändelschraube für Ständerbasis

① Legen Sie ein weiches Tuch auf den Tisch, um den Monitor nicht zu verkratzen. Legen Sie den Monitor flach mit dem Display nach unten zeigend auf den Tisch.
② Lösen Sie die Rändelschraube mit dem mitgelieferten Schraubendreher um die Ständerbasis vom Standhals zu entfernen.
③ Lösen Sie die Rändelschraube mit dem mitgelieferten Schraubendreher um die Standhals vom Monitor zu entfernen.

INSTALLATION DES STÄNDER : G-MASTER G2470HSU / G-MASTER G2470HS / G-MASTER G2770HSU / G-MASTER G2770HS / G-MASTER G2770QSU

ACHTUNG

■ Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, kann es zu Verletzungen oder Beschädigungen kommen.
■ Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden.
■ Trennen Sie den Monitor von der Netzquelle ab bevor sie den Fuß de-/ installieren, um das Risiko von Stromschlag oder Beschädigung zu vermeiden.

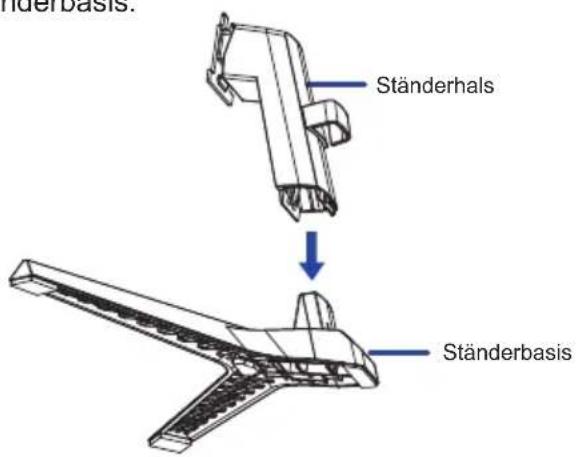

① Verbinden Sie den Ständerhals und die Ständerbasis.

Ständerhals Ständerbasis

② Legen Sie ein weiches Tuch auf den Tisch, um den Monitor nicht zu verkratzen. Legen Sie den Monitor flach mit dem Display nach unten zeigend auf den Tisch.

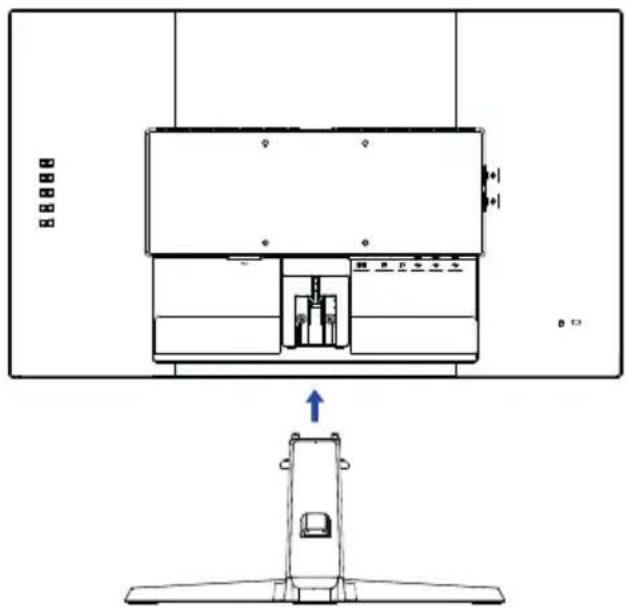

③ Halten Sie den Monitor und führen sie den Ständer in die Halterung bis er einrastet.

① Legen Sie ein weiches Tuch auf den Tisch, um den Monitor nicht zu verkratzen. Legen Sie den Monitor flach mit dem Display nach unten zeigend auf den Tisch.

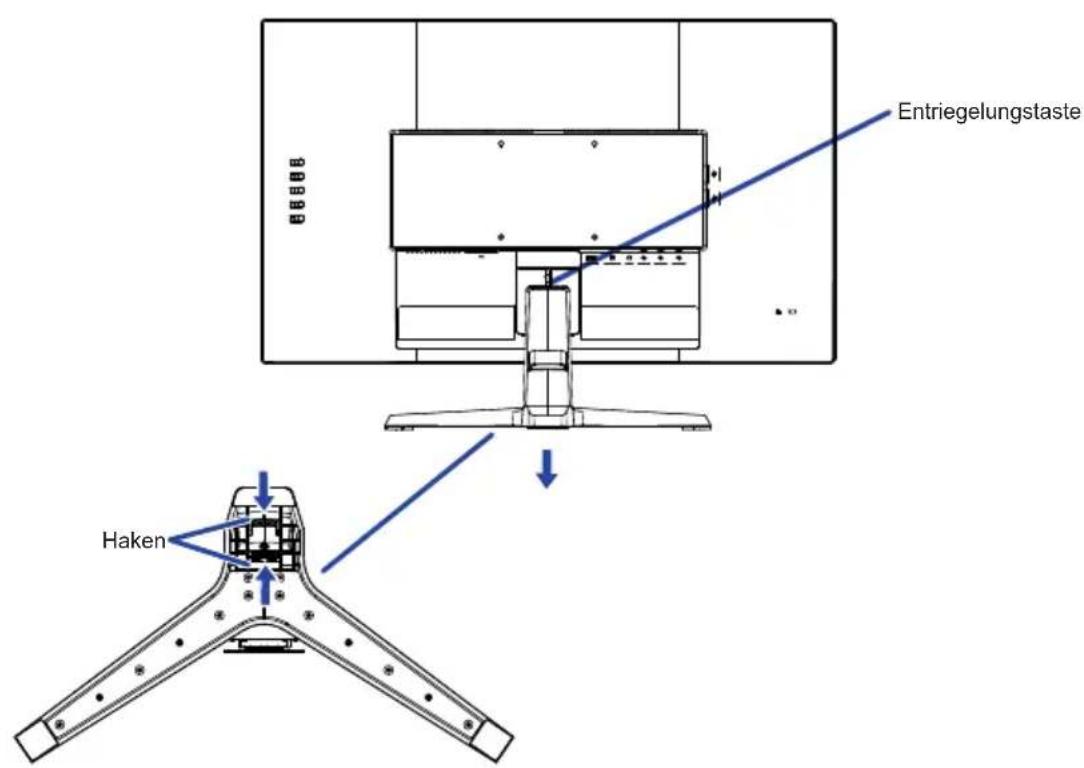

② Drücken Sie die Haken nach innen und ziehen sie die Ständerbasis vom Ständerhals ab.
③ Drücken Sie die Entriegelungstaste des Ständerhals um diesen zu entfernen.

Entriegelungstaste Haken

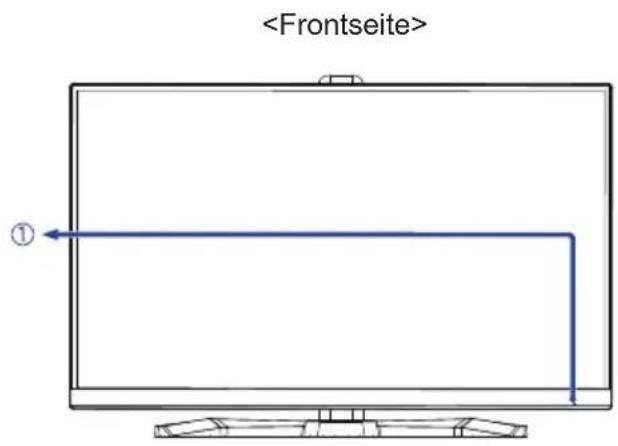

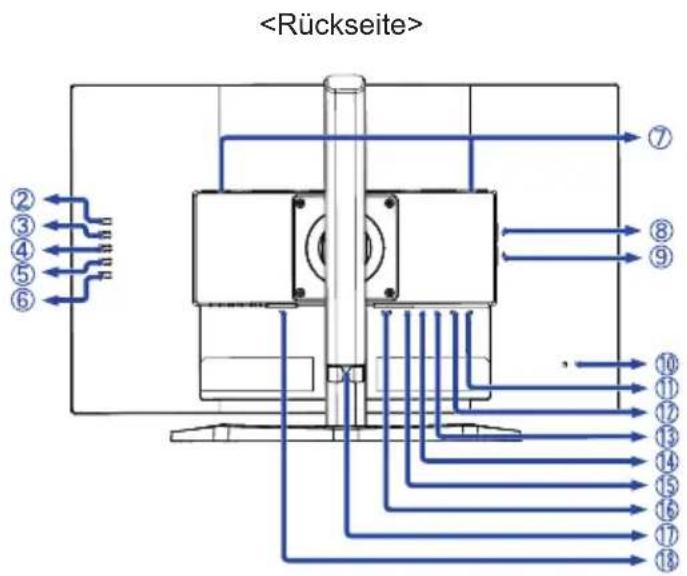

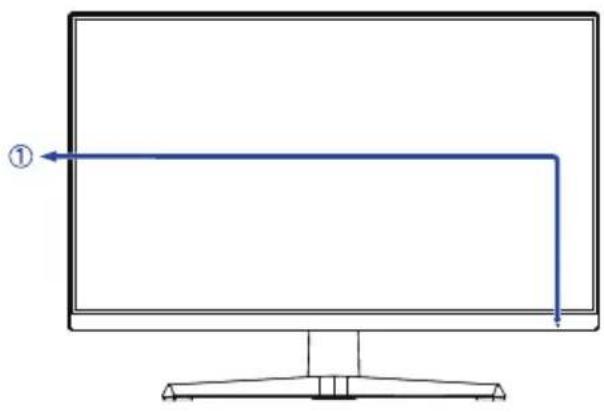

FUNKTIONSELEMENTE UND ANSCHLÜSSE : G-MASTER GB2470HSU / G-MASTER GB2770HSU / G-MASTER GB2770QSU

①

① Stromanzeige

BHINWEISale Betrieb

Orange: Standby Modus

② Signal Eingangswahl / Beenden-Taste (INPUT) *
③ + / Volumen -Taste (+) *
④ - / i-Style Color -Taste ( - ) *
⑤ Menü-Taste (MENU)
⑥ Ein / Aus -Schalter (⏻)
⑦ Lautsprecher
⑧ USB-DOWN Anschluss (USB3.2 Gen 1: 5Gbps, 5V, 900mA)
⑨ USB-DOWN Anschluss (USB3.2 Gen 1: 5Gbps, 5V, 900mA)
⑩ Schlüsselloch für Sicherheitsschloss

HINWEIS Sie können ein Sicherheitsschloss und -kabel anbringen, um zu verhindern, dass der Monitor ohne Erlaubnis entfernt wird.

⑪ USB-DOWN Anschluss (USB3.2 Gen 1: 5Gbps, 5V, 900mA)

⑫ USB-DOWN Anschluss (USB3.2 Gen 1: 5Gbps, 5V, 900mA)

⑬ USB-UP Anschluss()

⑭ Kopfhöreranschluss ( 📄 )

⑮ DisplayPort Anschluss (DP)

⑯ HDMI Anschluss (HDMI)

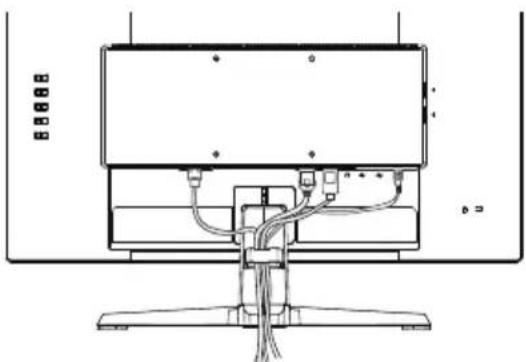

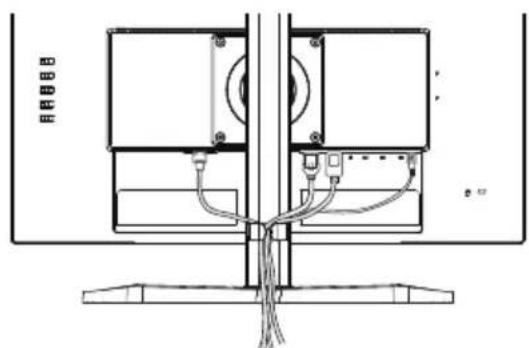

⑰ Kabelhalter

⑱ AC-Anschluss ( : Wechselstrom)

* Sie können das Menü überspringen und direkt eine Einstellung anzeigen und verändern.

FUNKTIONSELEMENTE UND ANSCHLÜSSE : G-MASTER G2470HSU / G-MASTER G2470HS / G-MASTER G2770HSU / G-MASTER G2770HS / G-MASTER G2770QSU

BHINWEIS ale Betrieb

Orange: Standby Modus

② Signal Eingangswahl / Beenden-Taste (INPUT) *
③ + / Volumen -Taste (+) *
④ - / i-Style Color -Taste (-) *
⑤ Menü-Taste (MENU)
⑥ Ein / Aus -Schalter (⏻)
⑦ Lautsprecher
⑧ USB-DOWN Anschluss (USB3.2 Gen 1: 5Gbps, 5V, 900mA)
⑨ USB-DOWN Anschluss (USB3.2 Gen 1: 5Gbps, 5V, 900mA)
⑩ Schlüsselloch für Sicherheitsschloss

HINWEIS Sie können ein Sicherheitsschloss und -kabel anbringen, um zu verhindern, dass der Monitor ohne Erlaubnis entfernt wird.

⑪ USB-DOWN Anschluss (USB3.2 Gen 1: 5Gbps, 5V, 900mA)
⑫ USB-DOWN Anschluss (USB3.2 Gen 1: 5Gbps, 5V, 900mA)
⑬ USB-UP Anschluss()
⑭ Kopfhöreranschluss ( 📄 )
⑮ DisplayPort Anschluss (DP)
⑯ HDMI Anschluss (HDMI)
⑰ Kabelhalter
⑱ AC-Anschluss ( : Wechselstrom)

* Sie können das Menü überspringen und direkt eine Einstellung anzeigen und verändern.

MONITOR ANSCHLIESSEN : G-MASTER GB2470HSU / G-MASTER GB2770HSU / G-MASTER GB2770QSU

① Schalten Sie Ihren Monitor sowie Computer ein.
② Schließen Sie den Computer mit dem Signalkabel an den Monitor an.
③ Benutzen sie das USB Kabel um den Monitor mit dem Computer zu verbinden.
④ Schließen Sie das Netzkabel erst an den Monitor und dann an das Netzteil an.
⑤ Schalten Sie Ihren Monitor sowie Computer ein.

HINWEIS

■ Bitte bestätigen Sie, dass das Verteilungssystem in der Gebäudeinstallation den Trennschalter mit 120/240V, 20A (maximal) vorsieht.
■ Die Signalkabel, die zum Anschließen des Computers und des Monitors verwendet werden, können sich je nach benutztem Computer unterscheiden. Bei einer falschen Verbindung kann es zu schwerwiegenden Schäden am Monitor und Computer kommen. Das mit dem Monitor gelieferte Kabel eignet sich für einen standardmäßigen Anschluss. Falls ein besonderes Kabel erforderlich ist, wenden Sie sich bitte umgehend an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung.
■ Geräte der Schutzklasse I des Typs A müssen mit Schutzerde verbunden sein.
■ Die Netzanschlusssteckdose sollte nahe am Gerät angebracht und leicht zugänglich sein.
■ Übermäßiger Schalldruck von Ohr-/Kopfhörern kann einen Hörschaden/Hörverlust bewirken.

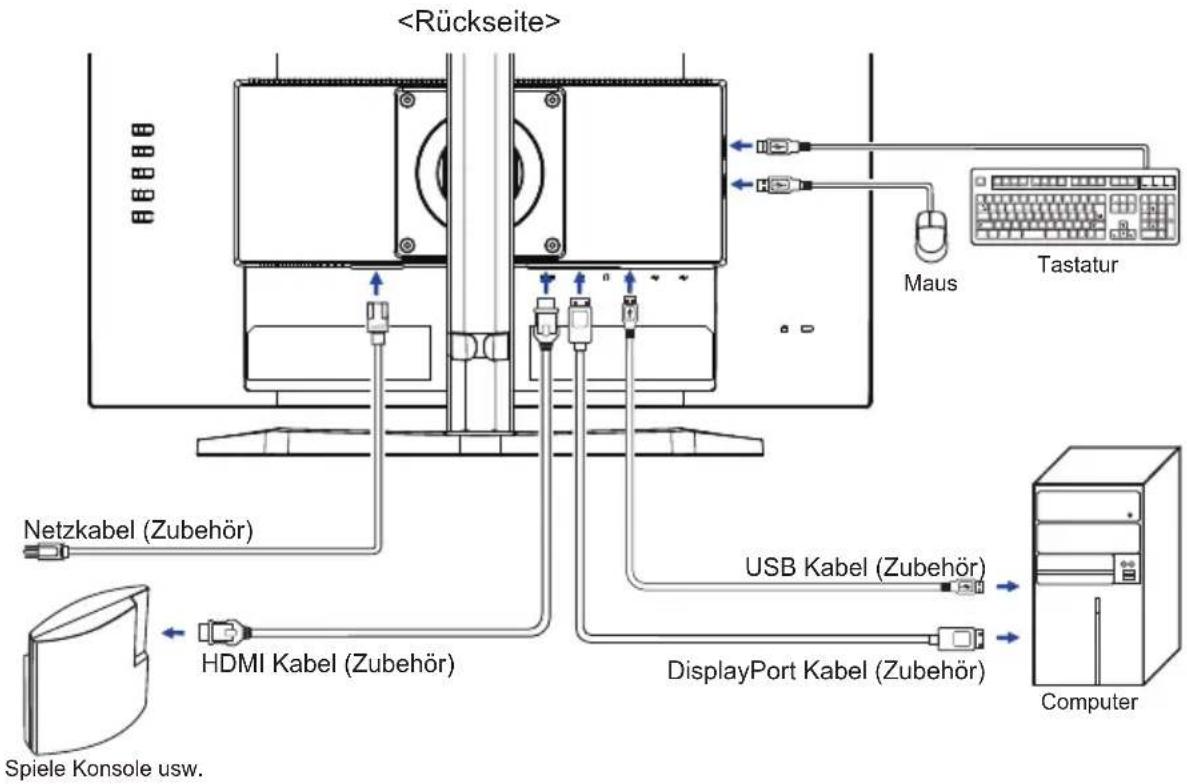

[Beispiel für Verbindung]

[ Sammeln Sie Kabel ]

Führen Sie die Kabel durch den Kabelhalter, um sie zu bündeln.

① Schalten Sie Ihren Monitor sowie Computer ein.
② Schließen Sie den Computer mit dem Signalkabel an den Monitor an.
③ Benutzen sie das USB Kabel um den Monitor mit dem Computer zu verbinden.
④ Schließen Sie das Netzkabel erst an den Monitor und dann an das Netzteil an.
⑤ Schalten Sie Ihren Monitor sowie Computer ein.

HINWEIS

■ Bitte bestätigen Sie, dass das Verteilungssystem in der Gebäudeinstallation den Trennschalter mit 120/240V, 20A (maximal) vorsieht.
■ Die Signalkabel, die zum Anschließen des Computers und des Monitors verwendet werden, können sich je nach benutztem Computer unterscheiden. Bei einer falschen Verbindung kann es zu schwerwiegenden Schäden am Monitor und Computer kommen. Das mit dem Monitor gelieferte Kabel eignet sich für einen standardmäßigen Anschluss. Falls ein besonderes Kabel erforderlich ist, wenden Sie sich bitte umgehend an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung.
■ Geräte der Schutzklasse I des Typs A müssen mit Schutzerde verbunden sein.
■ Die Netzanschlusssteckdose sollte nahe am Gerät angebracht und leicht zugänglich sein.
Übermäßiger Schalldruck von Ohr-/Kopfhörern kann einen Hörschaden/Hörverlust bewirken.

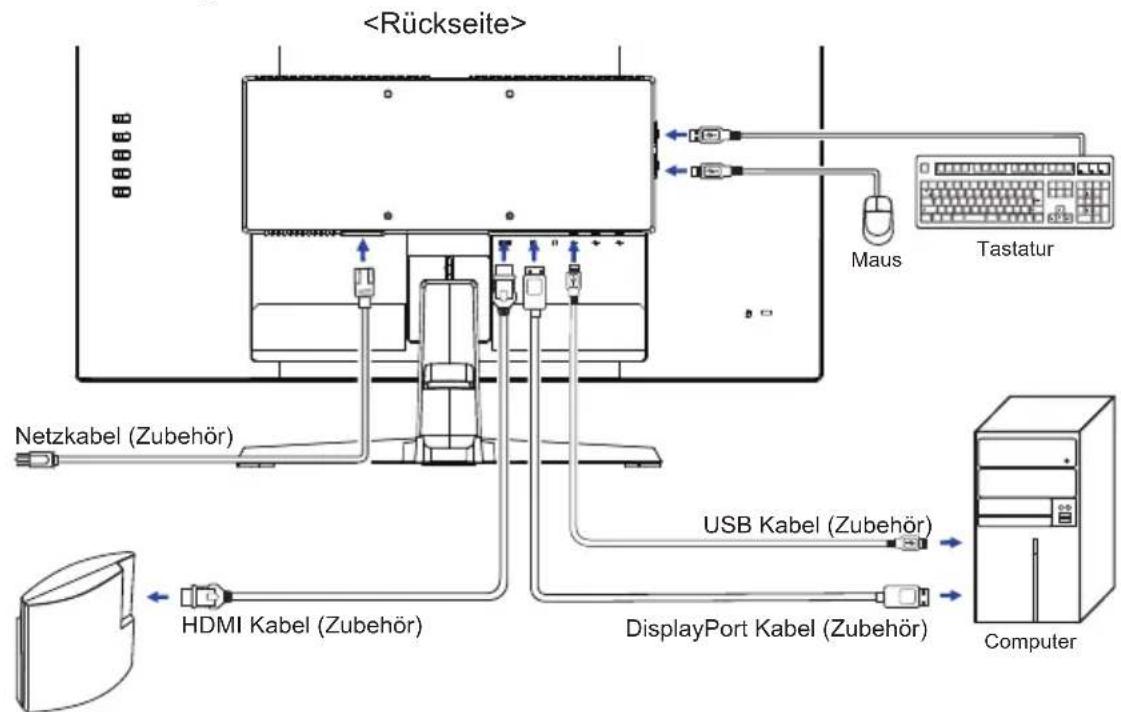

[Beispiel für Verbindung]

Spiele Konsole usw.

[ Sammeln Sie Kabel ]

Führen Sie die Kabel durch den Kabelhalter, um sie zu bündeln.

VOR DER BEDIENUNG DES MONITORS

COMPUTER-EINSTELLUNG

■ Signaltiming

Siehe Seite 41, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING.

AUSTRICHTUNG DER HÖHE UND DES BETRACHTUNGSWINKELS : G-MASTER GB2470HSU / G-MASTER GB2770HSU / G-MASTER GB2770QSU

■ Für ein optimales Arbeiten sollten sie direkt von vorne auf den Schirm blicken. Richten sie den Winkel und Höhe des Monitors wunschgemäß aus.
■ Halten Sie beim Ändern des Neigungswinkels und Höhe das Panel mit einer Hand fest, um ein Umkippen des LCD-Monitors zu verhindern.
■ Sie können nun die Höhe auf bis zu 150mm und den Winkel um bis zu 45° nach rechts und links, drehen sowie um 23° nach hinten kippen und 5° nach vorn kippen.

HINWEIS

■ Berühren sie beim Ändern der Höhe bzw. Neigungswinkel nicht den LCD-Schirm. Andernfalls besteht Beschädigungsgefahr.
■ Achten Sie beim Ändern der Höhe und des Winkels darauf, sich nicht die Finger einzuklemmen.
■ Vorsicht: Achten sie beim Ändern der Höhe und des Winkels auf ihre Finger.

Ständerbasis

■ Für eine optimale Ansicht sollten Sie immer auf die gesamte Fläche des Monitors schauen.
■ Halten Sie den Ständer so fest, dass er nicht umkippt, wenn Sie den Winkel des Monitors anpassen.
■ Der LCD-Monitor lässt sich um 21,5° nach hinten kippen und 3,5° nach vorn kippen.
■ Damit Sie eine gesunde und entspannte Position einnehmen können, wenn Sie den Monitor bei der Arbeit verwenden, sollte der Ansichtwinkel 10° nicht überschreiten. Stellen Sie den Winkel des Monitors ganz nach Ihren Bedürfnissen ein.

HINWEIS

■ Berühren Sie nicht die LCD-Oberfläche, wenn Sie den Winkel anpassen. Die LCD-Fläche könnte dabei beschädigt werden oder brechen.
■ Achten Sie darauf, nicht Ihre Finger einzuklemmen, wenn Sie den Winkel einstellen.

Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 41 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen.

① Drücken Sie auf die Taste MENU, um das Bildschirm-Menü (OSD) aufzurufen.

② Verwenden Sie die Tasten / –, um das Menü auszuwählen, das das Element enthält, das Sie anpassen oder einstellen möchten, und drücken Sie dann die Taste MENU.
③ Markieren Sie mit den Tasten + / – das gewünschte Einstell- / Einstellungssymbol und drücken Sie die Taste MENU.
④ Verwenden Sie die Tasten + / – erneut, um die entsprechende Einstellung oder Einstellung vorzunehmen, und drücken Sie dann die Taste MENU.
⑤ Drücken Sie die Taste INPUT, um das Menü zu verlassen, und die gerade vorgenommene Anpassung oder Einstellung wird automatisch gespeichert.

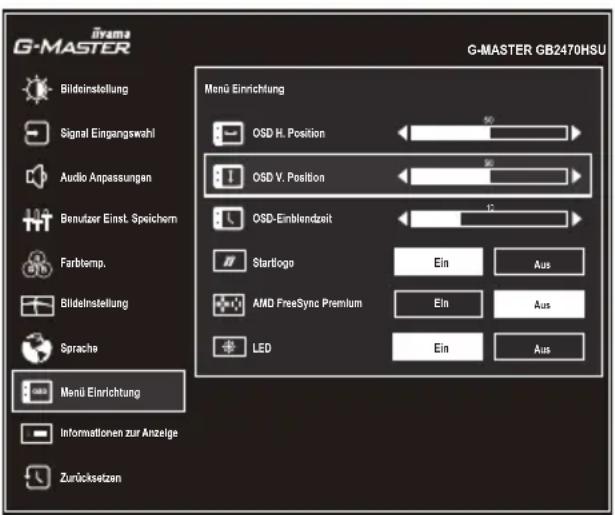

Wenn Sie z.B. die vertikale position OSD ändern möchten, wählen Sie das Menüpunkt von Menü Einrichtung und drücken Sie dann auf die Taste MENU. Wählen Sie OSD V. Position mit den Tasten + / –. Nach Drücken der Taste MENU wird eine Einstellskala aktiv.

Verwenden Sie dann die Tasten + / –, um die Einstellungen für die vertikale Position OSD zu ändern. Hierbei sollte die vertikale Position OSD der allgemeinen Anzeige ebenfalls entsprechend angepasst werden.

G-MASTER GB2470HSU Bildeinstellung Signal Eingangswahl Audio Anpassungen Benutzer Einst. Speichern Farblemp. Bildeinstellung Sprache Menü Einrichtung Informationen zur Anzelge Zurücksetzen Menü Einrichtung OSD H. Position OSD V. Position OSD-Einblendzeit Startlogo Einz Aus AMD FreeSync Premium Einz Aus LED Einz Aus

Drücken Sie die Taste MENU und schließlich die Taste INPUT, um die Bildschirmanzeigefunktion zu schließen. Alle Änderungen werden im Speicher gespeichert.

HINWEIS

■ Wenn das Menü während der Einstellung ausgeblendet wird, liegt das daran, dass die Zeit für die OSD-Einblendzeit verstrichen ist. Sie können die Taste INPUT auch so einstellen, dass Sie mit ihr das Menü auf dem Bildschirm sofort ausblenden können.
■ Wenn das Menü automatisch ausgeblendet wird, werden alle vorgenommenen Einstellungen automatisch gespeichert. Während Sie das Menü verwenden, sollte der Monitor nicht ausgeschaltet werden.
■ Alle Einstellungen gelten jeweils für alle Signaltimings.

Bildeinstellung *1 Picture Adjust

G-MASTER GB2470HSU Status: 100% Signal: 100% Audio: 100% Audio Anpassages Audio/Emid. Siedern Transfers Risikreisierung Sprache Wert Entwicklung Informationen zur Anzahlte Zurichbarter Risikreisierung Kommet Hödigkeit Davonien Ein, Kreditok Ein, Aus Aus Aus Aus Aus Aus Aus Aus Aus

Einstellungselement Problem	Zu drückende Taste
KontrastContrast	Zu mattZu intensiv
Helligkeit * ^2 Brightness	Zu dunkelZu hell
OverdriveOverdrive	Aus / 1 / 2 / 3 / 4 / 5Er verbessert die Graustufe Antwortzeit der LCD Verkleidung. Ein höheres Niveau ergibt ein schnelleres die Antnortzeit.
Erw. Kontrast * ^3 Adv. Contrast	Ein	Kontrast verhältniss erhöhen.
	Aus	Typisches Kontrast verhältniss.
ÖkoEco	Aus Normal
	Mode 1	Geringe Helligkeit.
		Geringe Helligkeit als im Mode 1.Mode 2
		Geringe Helligkeit als im Mode 2.Mode 3
SchwarzwertBlack Tuner	Von -5 bis +5Sie können Dunkle Farbtöne einstellen.
MBR * ^3,4 MBR	Aus / 1 / 2 / 3 / 4 / 5 / 6 / 7Dadurch wird die Reaktionszeit des LCD-Bildschirms auf bewegte Bilder verbessert.
GammaGamma	Gamma1
	Gamma2
	Gamma3

*1 Die Verfügbarkeit jedes Element hängt davon ab, welches Element aktiviert ist. Weitere Informationen finden Sie in der Funktion Korrelationsmatrix unten.
*2 Stellen Sie die Helligkeit neu ein, wenn Sie den Monitor in einem dunklen Raum benutzen und Siedas Gefühl haben das dieser zu hell wirkt.
^*3 Deaktiviert, wenn Adaptive Sync aktiv ist.
*4 MBR ist nur verfügbar, wenn die Bildwiederholfrequenz 75Hz oder mehr beträgt.

■ Funktion Korrelationsmatrix

Aktiver elementeAusgewähltes lemente	Bildeinstellung Bildeinstellung
	Erw. Kontrast Öko MBR			i-Style (Standard, Sport Spiel, FPS Spiel Strategie Spiel, Text)
Kontrast	-	√	√	-
Helligkeit	- - - -
Overdrive	√	√	-	-
Erw. Kontrast		- - -
Öko	-		-	-
Schwarzwert	√	√	-	-
MBR	- - -
Gamma	√ √	√ √

√ : Verfügbar
- : Nicht verfügbar

Signal Eingangswahl Input Select

Direkte

Signal Engagement Auto Anzahlungen Benedurch Panel Spachwem Forschung Bildensatzung Spezial Word Ertrachtung Informalsatz vor Sonze Zurbsüdamer Ertragspesamt Auto Manual Manual HIVI Gansky 3P Anpass G-MASTER GB02670185U

Einstellungselement		Option
Eingangsquelle Input Source		Auto		Die Signaleingänge werden auf Aktivität durchsucht. Der erste aktive Eingang wird dargestellt.
		Manuell	HDMI	Wählen Sie Digital (HDMI) -Eingang.
			DP	Wählen Sie Digital (DisplayPort) -Eingang.
HINWEIS	Eingangsquelle ist ortlich festgelegt vorgewahlt, nicht automatisch, wenn HDMI und DisplayPort, die vorgewahlt werden.

Direkte

Sie können Menüelemente überspringen und den Bildschirm für die Optioneneinstellung auf folgende Weise direkt anzeigen.

- Signal Eingangswahl : Drücken Sie auf die Taste INPUT, wenn das Menü nicht angezeigt wird.

Eingangsquelle AUTO DP HDMI

Audio AnpassungenAudio Adjust
Einstellungselement Problem	Zu drückende Taste
Lautstärke VolumeDirekte	Zu leiseZu laut
StummschaltungMute	Ein	Schaltet den Ton vorübergehend aus.
	Aus	Stellt den Ton in der vorherigen Lautstärke wieder her.
HINWEISSie können Stumm ein- oder ausschalten, indem Sie wiederholt auf die Tasten + / -drücken.→Ein→Aus

Direkte

Sie können Menüelemente übergehen und eine Einstellungsskala auf folgende Weise direkt anzeigen.

- Lautstärke: Drücken Sie auf die Taste +, wenn das Menü nicht angezeigt wird.

Benutzer Einst. Speichern Store User Setting

G-MASTER OS2478MSU Bänderung Signal Ergesamt Audio-Arpassungen Banner Erd Speichem User Mode: Bemster Futnahme Bänderung Sprache Mere-Ernährung International zur Anlage Zurksübersch

Einstellungselement Option
Benutzer-ModusUser Modes		Speichern Sie die Einstellungen der Bildschirmeinstellung.
		Speichern Sie die Einstellungen der Bildschirmeinstellung.
		Speichern Sie die Einstellungen der Bildschirmeinstellung.

HINWEIS

Sie können Ihre individuelle Monitor-Einstellungen abspeichern.

Folgende Einstellungen können Sie abspeichern:

Kontrast, Helligkeit, Overdrive, Erw. Kontrast, Öko, Schwarzwert, MBR, Gamma,

Lautstärke, Stummschaltung, Farbtemp., 6-Axis, Benutzer-Modus, X-Res, Scharf und

Weich, HDMI Range, Direct Drive Mode, Video Mode Anpassungen, Adaptive Sync

[65xH] Farbtemp.Color Settings
Einstellungselement Problem Zu drückende Taste
FarbtemperaturColor Temperature	Kalt	Kalte Farbe
	Normal	Normale Farbe
	Warm	Warme Farbe
6-Achsen6-Axis	Farbton	Rot	Zu schwachZu stark
		Gelb
		Grün
		Cyan
		Blau
		Magenta
	Saettigung	Rot	Zu schwachZu stark
		Gelb
		Grün
		Cyan
		Blau
		Magenta
Benutzer EinstellungenUser Preset	Anwender R	Zu schwachZu stark
	Anwender G
	Anwender B

Bildeinstellung Image Adjust

G-MASTER BioKnabelung Signal Engagement Audio Anpassungen Senskurs, Dines, Spechern Forschung BioKnabelung Speech Veri Abschung Infrastruktur und Anpass Performance BioKnabelung Style Color Apo Apo Schwert und Misch Influss Influss Solid Drive Motor Er Anp Video Mode Anpassungen Influss

Einstellungselement Option		Zu drückende Taste
i-Style Color i-Style Color Direkte		Aus	Einstellungen über die Farbtemperatur sind aktiv, I-Style Color ist inaktiv.
		Standard	Für allgemeine Windows-Umagebungen und standardmäßige Monitoreinstellungen geeignet
		Sport Spiel	Für Sport Spielumwelt
		FPS Spiel	Für FPS Spielumwelt
		Strategie Spiel für Strategie Spielumwelt
		Text	Für die Textbearbeitung und -anzeigen in einer Textverarbeitung-sumgebung
		User Mode 1	Individuelle Einstellungen anlegen.
		User Mode 2	Individuelle Einstellungen anlegen.
		User Mode 3	Individuelle Einstellungen anlegen.
X-Res Technologie X-Res Technology		Aus Normal
		Weich	Schärfenoptimerung.
		Mittel	Detail Schärfenoptimierung bei Vergrößerung.
			Detailierte Schärfenoptimierung bei Vergrößerung.
Scharf und Weich Sharp and Soft		1 2 3 4 5 6Sie können die Bildqualität von 1 bis 6 (scharf bis unscharf) einstellen. Drücken Sie auf die Taste +, um die Bildqualität der Reihe nach zu ändern. Drücken Sie auf die Taste -, um die Bildqualität in umgekehrter Reihenfolge zu ändern.
HDMI Bereich *1 HDMI Range		Vollbild	Für ein Signal mit vollständiger Farbskala
		Begrenzter	Für ein Signal mit reduzierter Farbskala
Direkt-Drive-Modus *2 Direct Drive Mode		Ein	Reduziert den Input time-lag.
		Aus	Typiches
HINWEIS Eine Ändernung der Auflösung und Bildwiederholfrequenz oder das Aus-, Einschalten des Gerätes kann die Direkt-Drive-Modus Funktion wieder deaktivieren.

*1 Nur für HDMI-Eingang verfügbar.

^*2 Deaktiviert, wenn Erw. Kontrast oder MBR aktiv ist.

Direkte

Sie können Menüelemente überspringen und den Bildschirm für die Optioneneinstellung auf folgende Weise direkt anzeigen.

- i-Style Color : Drücken Sie auf die Taste –, wenn das Menü nicht angezeigt wird.

Bildeinstellung Image Adjust

G-MASTER Bikovindung Signal Engagement Audio Anpassungen Sentiment Event, Spechtem Painungs Bikovindung Sprechen Werte Bemerkung Informals zum Anhangs Zukkurschen Bikovindung Style Color Action Technology September Pitch HDMI Sensitive Dial-Dress Mode Video Mask Anpassungen Axis Axis Kabel Axis Axis Axis

Einstellungselement		Option
Video Mode Anpassungen *3Video Mode Adjust		Vollbild	Ganzflächige Darstellung
		Aspect *4	Max. Vergrößerung unter Beibehaltung des original Seitenverhältnisses.
		1 zu 1 *5	Das Bild wird im 1:1 Format dargestellt.
		17inch	Das Bild als 17-Zoll-Bildschirmgröße (5 : 4) anzeigen.
		19inch *6	Das Bild als 19-Zoll-Bildschirmgröße (5 : 4) anzeigen.
		19.5inch	Das Bild als 19,5-Zoll-Bildschirmgröße (16 : 9) anzeigen.
		21.5inch	Das Bild als 21,5-Zoll-Bildschirmgröße (16 : 9) anzeigen.
		23inch	Das Bild als 23-Zoll-Bildschirmgröße (16 : 9) anzeigen.
		23.6inch *6	Das Bild als 23,6-Zoll-Bildschirmgröße (16 : 9) anzeigen.
		23.8inch *6	Das Bild als 23,8-Zoll-Bildschirmgröße (16 : 9) anzeigen.
		24inch *6	Das Bild als 24-Zoll-Bildschirmgröße (16 : 9) anzeigen.

*3 In der folgenden Tabelle finden Sie Informationen zur funktionalen Interaktion von Video Mode Anpassungen, Overdrive und Direkt-Drive-Modus.
*4 Nur mit Auflösungen von 16:10, 5: 4 und 4: 3 verfügbar.
*5 Nur bei Auflösungen von 1920 × 1080 oder weniger verfügbar.
*6 Nur für G-MASTER GB2770HSU / G-MASTER G2770HSU / G-MASTER GB2770QSU / G-MASTER G2770QSU verfügbar.

Video Mode Anpassungen Overdrive Direkt-Drive-Modus
Vollbild / Aspect	auswählbar(aktuelle Einstellung beibehalten)	auswählbar(aktuelle Einstellung beibehalten)
1 zu 1 / Bildgröße	ausgegraut(Aus)	ausgegraut(Aus)

Sprache Language

G-MASTER GIZG70HSU Birksrisikung Signal Imperspiel Kurfsf Kopransinger Schnor: Cred. Specken Facheng Birksrisikung Sprachw Verzi Bierksung Intraktions zur Abgänge Zinsikierung Sprachw andersch ENGLISH Deutsch Ergebnis Prücksch Inkurs Portugues Forschers Dairy

Einstellungselement Option
SpracheLanguage	English	Englisch	Nederlands	Holländisch
	Deutsch Deutsch		Polski	Polnisch
	Español	Spanisch	Português	Portugiesisch
	Français Französisch		Русский	Russisch
	Italiano Italienisch		Česky	Tschechisch
	日本語	Japanisch

Einstellungselement Problem / Option Zu drückende Taste
OSD H. PositionOSD Horizontal Position	OSD zu weit linksOSD zu weit rechts
OSD V. PositionOSD Vertical Position	OSD zu weit untenOSD zu weit oben
OSD-EinblendzeitOSD Time	Sie können die Anzeigezeit für das OSD-Menü auf 5 bis 30 Sekunden einstellen.
StartlogoOpening Logo		G-MASTER Logo wird beim Einschalten angezeigt.Ein
	Aus	G-MASTER Logo wird beim Einschalten nicht angezeigt.
OSD Rotieren *1OSD Rotate	Drehen Sie das OSD.0° (Normal) / +90° (Nach rechts drehen) / -90° (Nach links drehen)
Adaptive Sync *2Adaptive Sync	Ein Aktiviert die Adaptive Sync Funktion.
	Aus	Adaptive Sync Funktion ist auf Aus eingestellt.
LEDLED	Ein	Die Stromanzeige ist eingeschalten.
	Aus	Die Stromanzeige ist ausgeschalten.
HINWEIS Wenn sie die Stromanzeige stört, schalten sie diese aus.
DDC/CIDDC/CI	Ein	DDC/CI ist auf EIN (ON) eingestellt.
	Aus	DDC/CI ist auf AUS (OFF) eingestellt.
USB BC*3USB BC	Ein	USB-Geräte können über das mitgelieferte USB Kabel aufgeladen werden, auch wenn der Monitor nicht an einen funktionierenden Computer angeschlossen ist.
	Aus	USB-Geräte können nicht geladen werden, wenn der Monitor nicht über das mitgelieferte USB Kabel an einen funktionierenden Computer angeschlossen ist.
HINWEIS Wenn der Monitor ausgeschaltet ist, können die USB-Peripheriegeräte nicht aufgeladen werden, selbst wenn die USB BC-Funktion eingeschaltet ist.

*1 Nur für G-MASTER GB2470HSU / G-MASTER GB2770HSU / G-MASTER GB2770QSU verfügbar.
^*2 Die Verfügbarkeit hängt davon ab, welches Element aktiviert ist. Weitere Informationen finden Sie in der Funktion Korrelationsmatrix unten.
*3 Nicht verfügbar für G-MASTER G2470HS / G-MASTER G2770HS.

■ Funktion Korrelationsmatrix

Aktiver elementeAusgewähltes elemente	Bildeinstellung Bildeinstellung
	Erw. Kontrast	Öko	MBR	i-Style Color	Direkt-Drive-Modus	Video Mode Anpassungen
				Standard Sport Spiel FPS Spiel Strategie Spiel Text		1 zu 1 / Bildgröße
Adaptive Sync	-	√	-	-	√	-

✓ : Verfügbar
—: Nicht verfügbar

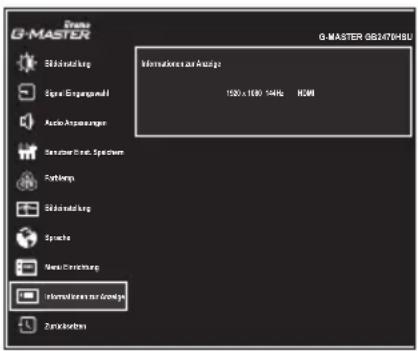

Informationen zur Anzeige Display Information

G-MASTER G-MASTER 05247045U Schnittwicklung Signal Ertragsmittel Audio Anpassungen Sensam/Ent. Spachem Forschung Schnittwicklung Spachm New Einrichtung Informatoren zur Änderlage Zinschübers

Zeigt Informationen über die aktuelle Signaleingabe von der Grafikkarte des Computers.

HINWEIS

In der Bedienungsanleitung der Grafikkarte finden Sie weitere Informationen über Änderung und Aktualisierung der Auflösung.

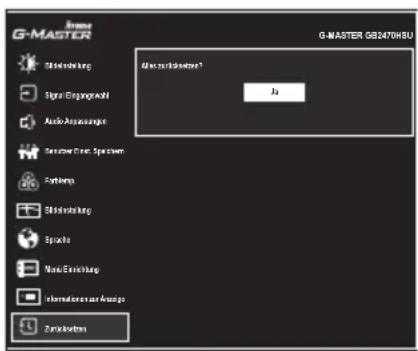

Zurücksetzen Reset

Einstellungselement Option

Ja Yes

Einstellungen ab Werk werden wiederhergestellt.

- Sperre

Beim ausgeschalteten Monitor Halten Sie die Taste MENU gedrückt und schalten Sie den Monitor ein, dadurch wird es OSD Lock Funktion gesperrt beziehungsweise entsperrt.

Das Drücken und Halten der Taste MENU für 5 Sekunden, wenn das Menu nicht angezeigt wird, ermöglicht Ihnen die Power/OSD Lock Funktion zu aktivieren beziehungsweise zu deaktivieren.

STANDBY FUNKTION

Dieses Produkt verfügt über die Standby Funktion. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird.

Der Monitor verhält sich für die Standby folgendermaßen. Die Funktion zur Standby, einschließlich der Einstellungen für den Timer, wird vom Betriebssystem gesteuert. Lesen Sie die Bedienungsanleitung für das Betriebssystem, um Informationen über die Konfiguration zu finden.

■ Standby Modus

Wenn das Videosignal vom Computer nicht aktiv sind, geht der Monitor in den Standby Modus über, in dem der Stromverbrauch auf weniger als 0,5W* reduziert wird. Der Bildschirm wird dunkel, und die Stromanzeige leuchtet orangen auf. Sie können den Monitor aus dem Standby Modus in wenigen Sekunden wiederaufwecken, wenn Sie entweder auf die Tastatur drücken oder die Maus bewegen.

* Wenn die USB-Geräte nicht angeschlossen sind.

FEHLERSUCHE

Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache:

1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt, gehen Sie zu Punkt 2.
2. Wenn das Problem nicht behoben ist, suchen Sie die Ursache wie unten beschrieben.
3. Sollten Sie ein Problem bemerken, das nicht in der Liste aufgeführt ist und Sie nicht anhand der Vorschläge beheben können, schalten Sie den Monitor aus, trennen Sie den Netzstecker vom Gerät und wenden Sie sich für weitere Hilfe an Ihren Fachhändler.

Problem Abhilfe

① Kein Bild.

(Stromanzeige ist aus)	□ Steckt das Netzkabel richtig?□ Ein/Aus-Schalter auf Ein?□ Überprüfen Sie mit Hilfe eines anderen Gerätes ob überhaupt Strom vorhanden ist.
(Stromanzeige ist blau)	□ Ist der Bildschirmschoner aktiviert? Zur Überprüfung bewegen Sie die Maus oder drücken Sie eine Taste des Keyboards.□ Drehen Sie Kontrast und/oder Helligkeit auf.□ Ist der Computer eingeschaltet?□ Ist das Signalkabel richtig eingesteckt?□ Entspricht das Signal Timing den Werten des Monitors?
(Stromanzeige ist orange)	□ Falls der Monitor im Standby Modus ist, bewegen Sie die Maus oder drücken Sie eine Taste des Keyboards.□ Ist der Computer eingeschaltet?□ Ist das Signalkabel richtig eingesteckt?□ Entspricht das Signal Timing den Werten des Monitors?
2 Das Bild ist nicht synchronisiert.	□ Ist das Signalkabel richtig eingesteckt (verpolt)?□ Entspricht das Signal Timing den Werten des Monitors?
3 Das Bild ist nicht in der Mitte.	□ Entspricht das Signal Timing den Werten des Monitors?
4 Das Bild ist zu dunkel oder zu hell.	□ Entspricht der Videoausgangspegel den Spezifikationen des Monitors?
5 Das Bild wackelt.	□ Entspricht die Spannungsversorgung den Spezifikationen des Monitors?□ Entspricht das Video Timing den Spezifikationen des Monitors?
6 Kein Ton.	□ Die Audio Geräte (Computer, Soundkarte u.s.w.) sind eingeschalten.□ Das Audiokabel ist richtig angeschlossen.□ Erhöhen Sie die Lautstärke.□ Stummschaltung ist Aus.□ Der Level des Audiosignales ihrer Soundkarte ist innerhalb der Spezifikationen des Monitors.
7 Der Sound ist zu laut oder zu leise.	□ Der Level des Audiosignales ihrer Soundkarte ist innerhalb der Spezifikationen des Monitors.

Für besseren Umweltschutz bitte schaffen Sie nicht Ihren Monitor ab.

Besichtigen Sie bitte unsere Web site: https://iiyama.com für die Monitorwiederverwertung.

ANHANG

Irrtum und Änderungen in Design und Spezifikationen vorbehalten.

TECHNISCHE DATEN : G-MASTER GB2470HSU-B6 / W6

Grösse-Kategorie 24"
LCD-Fläche	Panel-technologie Fast IPS
	Grösse Diagonal: 23,8" (60,5cm)
	Lochabstand 0,275mm H × 0,275mm V
	Helligkeit 300cd/m	^2 (Typisch), 155cd/ m^2 (Standard / Energieeinsparung)
	Kontrastrate 1000 :	1 (Typisch), Erweiterter Kontrast-Funktion vorhanden
	Ansichtbereich Rechts / Links: Jeweils 89 Grad, Auf / Ab: Jeweils 89 Grad (Typisch)
	MPRT 0,2ms
Anzeigefarben Ca. 16,7M
Sync-Frequenz		HDMI: Horizontal: 30,0-225,0kHz, Vertikal: 48-180HzDisplayPort: Horizontal: 250,0kHz, Vertikal: 48-180Hz
Physikalisch Auflösung 1920 × 1080, 2,1 Megapixel
Max. unterstützte Auflösung		HDMI: 1920 × 1080, 180HzDisplayPort: 1920 × 1080, 180Hz
Eingangsanschluss HDMI × 1, DisplayPort × 1
Eingangs-Videosignal HDMI, DisplayPort
USB Standard USB3,2 Gen 1 (5Gbps, DC5V, 900mA)
Anzahl der USB Eingänge Verbindungsart		1 Aufstrom: Serie B4 Abstrom: Serie A
Kopfhöreranschluss ø 3,5mm Minibuchse (Stereo)
Lautsprecher		2W × 2 (Stereolautsprecher)
Maximale Bildschirmgröße		527,0mm B × 296,5mm H / 20,7" B × 11,7" H
Netzquelle		100-240VAC, 50/60Hz, 1,5A
Stromverbrauch*		18W (Typisch)Standby Modus: Maximal 0,5W, Aus modus: Maximal 0,3W
Abmessungen / Gewicht		539,5 × 355,0 - 505,0 × 171,0mm / 21,2 × 14,0 - 19,9 × 6,7"(B×H×T)4,5kg / 9,9lbs
Höhenverstellung 150mm
Winkel		Neigung: Auf: 23 Grad, Ab: 5 GradSchwenken: Links / Rechts: Jeweils 45 GradDrehung: Im Uhrzeigersinn / Gegen den Uhrzeigersinn: Jeweils 90 Grad
Umgebungsbedingungen		Betrieb: Temperatur 0 bis 40°C / 32 bis 104°FLuftfeuchtigkeit 20 bis 80% (Nicht kondensierend)Storage: Temperatur -20 bis 60°C / -4 bis 140°FLuftfeuchtigkeit 10 bis 90% (Nicht kondensierend)
Zertifikate		CE, UKCA, TÜV-Bauart, EAC, VCCI, PSE, Eyesafe 2.0

HINWEIS

* Wenn die USB-Geräte nicht angeschlossen sind.

Grösse-Kategorie 24"
LCD-Fläche	Panel-technologie Fast IPS
	Grösse Diagonal: 23,8" (60,5cm)
	Lochabstand 0,275mm H × 0,275mm V
	Helligkeit 300cd/m	^2 (Typisch), 155cd/ m^2 (Standard / Energieeinsparung)
	Kontrastrate 1000 :	1 (Typisch), Erweiterter Kontrast-Funktion vorhanden
	Ansichtbereich Rechts / Links: Jeweils 89 Grad, Auf / Ab: Jeweils 89 Grad (Typisch)
	MPRT 0,2ms
Anzeigefarben Ca. 16,7M
Sync-Frequenz		HDMI: Horizontal: 30,0-225,0kHz, Vertikal: 48-180HzDisplayPort: Horizontal: 250,0kHz, Vertikal: 48-180Hz
Physikalisch Auflösung 1920 × 1080, 2,1 Megapixel
Max. unterstützte Auflösung		HDMI: 1920 × 1080, 180HzDisplayPort: 1920 × 1080, 180Hz
Eingangsanschluss HDMI × 1, DisplayPort × 1
Eingangs-Videosignal HDMI, DisplayPort
USB Standard ^*2		USB3,2 Gen 1 (5Gbps, DC5V, 900mA)
Anzahl der USB Eingänge ^*2 Verbindungsart		1 Aufstrom: Serie B4 Abstrom: Serie A
Kopfhöreranschluss ø 3,5mm Minibuchse (Stereo)
Lautsprecher 2W × 2 (Stereolautsprecher)
Maximale Bildschirmgröße		527,0mm B × 296,5mm H / 20,7" B × 11,7" H
Netzquelle		100-240VAC, 50/60Hz, 1,5A
Stromverbrauch ^*1		18W (Typisch)Standby Modus: Maximal 0,5W, Aus modus: Maximal 0,3W
Abmessungen / Gewicht		539,5 × 393,5 × 192,5mm / 21,2 × 15,4 × 7,5" (B×H×T)3,2kg / 7,1lbs
Winkel		Neigung: Auf: 21,5 Grad, Ab: 3,5 Grad
Umgebungsbedingungen		Betrieb: Temperatur 0 bis 40°C / 32 bis 104°FLuftfeuchtigkeit 20 bis 80% (Nicht kondensierend)Storage: Temperatur -20 bis 60°C / -4 bis 140°FLuftfeuchtigkeit 10 bis 90% (Nicht kondensierend)
Zertifikate		CE, UKCA, TÜV-Bauart, EAC, VCCI, PSE, Eyesafe 2.0

HINWEIS

*1 Wenn die USB-Geräte nicht angeschlossen sind.

*2 Nicht verfügbar für G-MASTER G2470HS.

Grösse-Kategorie 27"
LCD-Fläche	Panel-technologie Fast IPS
	Grösse Diagonal: 27,0" (68,6cm)
	Lochabstand 0,311 mm H × 0,311mm V
	Helligkeit 300cd/m	^2 (Typisch), 155cd/ m^2 (Standard / Energieeinsparung)
	Kontrastrate 1000 :	1 (Typisch), Erweiterter Kontrast-Funktion vorhanden
	Ansichtbereich Rechts / Links: Jeweils 89 Grad, Auf / Ab: Jeweils 89 Grad (Typisch)
	MPRT 0,2ms
Anzeigefarben Ca. 16,7M
Sync-Frequenz		HDMI: Horizontal: 30,0-225,0kHz, Vertikal: 48-180HzDisplayPort: Horizontal: 250,0kHz, Vertikal: 48-180Hz
Physikalisch Auflösung 1920 × 1080, 2,1 Megapixel
Max. unterstützte Auflösung		HDMI: 1920 × 1080, 180HzDisplayPort: 1920 × 1080, 180Hz
Eingangsanschluss HDMI × 1, DisplayPort × 1
Eingangs-Videosignal HDMI, DisplayPort
USB Standard USB3,2 Gen 1 (5Gbps, DC5V, 900mA)
Anzahl der USB Eingänge Verbindungsart		1 Aufstrom: Serie B4 Abstrom: Serie A
Kopfhöreranschluss ø 3,5mm Minibuchse (Stereo)
Lautsprecher		2W × 2 (Stereolautsprecher)
Maximale Bildschirmgröße		596,7mm B × 335,7mm H / 23,4" B × 13,2" H
Netzquelle		100-240VAC, 50/60Hz, 1,5A
Stromverbrauch*		16W (Typisch)Standby Modus: Maximal 0,5W, Aus modus: Maximal 0,3W
Abmessungen / Gewicht		613,0 × 407,5 - 557,5 × 213,0mm / 24,1 × 16,0 - 21,9 × 8,3"(B×H×T)5,4kg / 11,9lbs
Höhenverstellung 150mm
Winkel		Neigung: Auf: 23 Grad, Ab: 5 GradSchwenken: Links / Rechts: Jeweils 45 GradDrehung: Im Uhrzeigersinn / Gegen den Uhrzeigersinn: Jeweils 90 Grad
Umgebungsbedingungen		Betrieb: Temperatur 0 bis 40°C / 32 bis 104°FLuftfeuchtigkeit 20 bis 80% (Nicht kondensierend)Storage: Temperatur -20 bis 60°C / -4 bis 140°FLuftfeuchtigkeit 10 bis 90% (Nicht kondensierend)
Zertifikate		CE, UKCA, TÜV-Bauart, EAC, VCCI, PSE, Eyesafe 2.0

HINWEIS

* Wenn die USB-Geräte nicht angeschlossen sind.

Grösse-Kategorie 27"
LCD-Fläche	Panel-technologie Fast IPS
	Grösse Diagonal: 27,0" (68,6cm)
	Lochabstand 0,311 mm H × 0,311mm V
	Helligkeit 300cd/m	^2 (Typisch), 155cd/ m^2 (Standard / Energieeinsparung)
	Kontrastrate 1000 :	1 (Typisch), Erweiterter Kontrast-Funktion vorhanden
	Ansichtbereich Rechts / Links: Jeweils 89 Grad, Auf / Ab: Jeweils 89 Grad (Typisch)
	MPRT 0,2ms
Anzeigefarben Ca. 16,7M
Sync-Frequenz		HDMI: Horizontal: 30,0-225,0kHz, Vertikal: 48-180HzDisplayPort: Horizontal: 250,0kHz, Vertikal: 48-180Hz
Physikalisch Auflösung 1920 × 1080, 2,1 Megapixel
Max. unterstützte Auflösung		HDMI: 1920 × 1080, 180HzDisplayPort: 1920 × 1080, 180Hz
Eingangsanschluss HDMI × 1, DisplayPort × 1
Eingangs-Videosignal HDMI, DisplayPort
USB Standard ^*2		USB3,2 Gen 1 (5Gbps, DC5V, 900mA)
Anzahl der USB Eingänge ^*2 Verbindungsart		1 Aufstrom: Serie B4 Abstrom: Serie A
Kopfhöreranschluss ø 3,5mm Minibuchse (Stereo)
Lautsprecher 2W × 2 (Stereolautsprecher)
Maximale Bildschirmgröße		596,7mm B × 335,7mm H / 23,4" B × 13,2" H
Netzquelle		100-240VAC, 50/60Hz, 1,5A
Stromverbrauch ^*1		16W (Typisch)Standby Modus: Maximal 0,5W, Aus modus: Maximal 0,3W
Abmessungen / Gewicht		613,0 × 438,0 × 192,5mm / 24,1 × 17,2 × 7,5" (B×H×T)4,0kg / 8,8lbs
Winkel		Neigung: Auf: 21,5 Grad, Ab: 3,5 Grad
Umgebungsbedingungen		Betrieb: Temperatur 0 bis 40°C / 32 bis 104°FLuftfeuchtigkeit 20 bis 80% (Nicht kondensierend)Storage: Temperatur -20 bis 60°C / -4 bis 140°FLuftfeuchtigkeit 10 bis 90% (Nicht kondensierend)
Zertifikate		CE, UKCA, TÜV-Bauart, EAC, VCCI, PSE, Eyesafe 2.0

HINWEIS

*1 Wenn die USB-Geräte nicht angeschlossen sind.

^*2 Nicht verfügbar für G-MASTER G2770HS.

Grösse-Kategorie 27"
LCD-Fläche	Panel-technologie Fast IPS
	Grösse Diagonal: 27,0" (68,6cm)
	Lochabstand 0,233mm H × 0,233mm V
	Helligkeit 400cd/m	^2 (Typisch), 180cd/ m^2 (Standard / Energieeinsparung)
	Kontrastrate 1200 :	1 (Typisch), Erweiterter Kontrast-Funktion vorhanden
	Ansichtbereich Rechts / Links: Jeweils 89 Grad, Auf / Ab: Jeweils 89 Grad (Typisch)
	MPRT 0,2ms
Anzeigefarben Ca. 1,07G
Sync-Frequenz		HDMI: Horizontal: 30,0-217,4kHz, Vertikal: 48-180HzDisplayPort: Horizontal: 277,3kHz, Vertikal: 48-180Hz
Physikalisch Auflösung 2560 × 1440, 3,7 Megapixel
Max. unterstützte Auflösung		HDMI: 2560 × 1440, 144HzDisplayPort: 2560 × 1440, 180Hz
Eingangsanschluss HDMI × 1, DisplayPort × 1
Eingangs-Videosignal HDMI, DisplayPort
USB Standard USB3,2 Gen 1 (5Gbps, DC5V, 900mA)
Anzahl der USB Eingänge Verbindungsart		1 Aufstrom: Serie B4 Abstrom: Serie A
Kopfhöreranschluss ø 3,5mm Minibuchse (Stereo)
Lautsprecher		2W × 2 (Stereolautsprecher)
Maximale Bildschirmgröße		596,7mm B × 335,7mm H / 23,4" B × 13,2" H
Netzquelle		100-240VAC, 50/60Hz, 1,5A
Stromverbrauch*		21W (Typisch)Standby Modus: Maximal 0,5W, Aus modus: Maximal 0,3W
Abmessungen / Gewicht		613,0 × 400,0 - 550,0 × 213,0mm / 24,1 × 15,7 - 21,9 × 8,3"(B×H×T)5,4kg / 11,9lbs
Höhenverstellung 150mm
Winkel		Neigung: Auf: 23 Grad, Ab: 5 GradSchwenken: Links / Rechts: Jeweils 45 GradDrehung: Im Uhrzeigersinn / Gegen den Uhrzeigersinn: Jeweils 90 Grad
Umgebungsbedingungen		Betrieb: Temperatur 0 bis 40°C / 32 bis 104°FLuftfeuchtigkeit 20 bis 80% (Nicht kondensierend)Storage: Temperatur -20 bis 60°C / -4 bis 140°FLuftfeuchtigkeit 10 bis 90% (Nicht kondensierend)
Zertifikate		CE, UKCA, TÜV-Bauart, EAC, VCCI, PSE, Eyesafe 2.0

HINWEIS

* Wenn die USB-Geräte nicht angeschlossen sind.

Grösse-Kategorie 27"
LCD-Fläche	Panel-technologie Fast IPS
	Grösse Diagonal: 27,0" (68,6cm)
	Lochabstand 0,233mm H × 0,233mm V
	Helligkeit 400cd/m	^2 (Typisch), 180cd/ m^2 (Standard / Energieeinsparung)
	Kontrastrate 1200 :	1 (Typisch), Erweiterter Kontrast-Funktion vorhanden
	Ansichtbereich Rechts / Links: Jeweils 89 Grad, Auf / Ab: Jeweils 89 Grad (Typisch)
	MPRT 0,2ms
Anzeigefarben Ca. 1,07G
Sync-Frequenz		HDMI: Horizontal: 30,0-217,4kHz, Vertikal: 48-180HzDisplayPort: Horizontal: 277,3kHz, Vertikal: 48-180Hz
Physikalisch Auflösung 2560 × 1440, 3,7 Megapixel
Max. unterstützte Auflösung		HDMI: 2560 × 1440, 144HzDisplayPort: 2560 × 1440, 180Hz
Eingangsanschluss HDMI × 1, DisplayPort × 1
Eingangs-Videosignal HDMI, DisplayPort
USB Standard USB3,2 Gen 1 (5Gbps, DC5V, 900mA)
Anzahl der USB Eingänge Verbindungsart		1 Aufstrom: Serie B4 Abstrom: Serie A
Kopfhöreranschluss ø 3,5mm Minibuchse (Stereo)
Lautsprecher		2W × 2 (Stereolautsprecher)
Maximale Bildschirmgröße		596,7mm B × 335,7mm H / 23,4" B × 13,2" H
Netzquelle		100-240VAC, 50/60Hz, 1,5A
Stromverbrauch*		21W (Typisch)Standby Modus: Maximal 0,5W, Aus modus: Maximal 0,3W
Abmessungen / Gewicht		613,0 × 438,0 × 192,5mm / 24,1 × 17,2 × 7,5" (B×H×T)4,0kg / 8,8lbs
Winkel		Neigung: Auf: 21,5 Grad, Ab: 3,5 Grad
Umgebungsbedingungen		Betrieb: Temperatur 0 bis 40°C / 32 bis 104°FLuftfeuchtigkeit 20 bis 80% (Nicht kondensierend)Storage: Temperatur -20 bis 60°C / -4 bis 140°FLuftfeuchtigkeit 10 bis 90% (Nicht kondensierend)
Zertifikate		CE, UKCA, TÜV-Bauart, EAC, VCCI, PSE, Eyesafe 2.0

HINWEIS

* Wenn die USB-Geräte nicht angeschlossen sind.

ABMESSUNGEN : G-MASTER GB2470HSU

( ) : Maximale Werte

ABMESSUNGEN : G-MASTER G2470HSU / G2470HS

( ) : Maximale Werte

ABMESSUNGEN : G-MASTER G2770HSU / G2770HS

( ) : Maximale Werte

ABMESSUNGEN : G-MASTER G2770QSU

613.0mm / 24.1" 610.0mm / 24.0" 344.0mm / 13.5" 368.0mm / 14.4"

*1 Nur für G-MASTER G(B)2770QSU verfügbar.
*² Nur für G-MASTER G(B)2770QSU DisplayPort-Eingaben.
