Designo MX279HS - Bildschirm ASUS - Kostenlose Bedienungsanleitung

Produkttyp	Monitor
Bildschirmdiagonale	27 Zoll (68,6 cm)
Panel-Typ	IPS
Auflösung	1920 x 1080 (Full HD)
Seitenverhältnis	16:9
Helligkeit	250 cd/m²
Kontrastverhältnis	1000:1 (typisch)
Reaktionszeit	5 ms (GTG)
Blickwinkel	178° / 178°
Farbskala	100% sRGB
Anschlüsse	2x HDMI, 1x VGA, Audio-Eingang, Kopfhörerausgang
Lautsprecher	2x 3W Stereo
VESA-Halterung	75 x 75 mm (optional)
Ergonomie	Neigung -5° ~ 20°
Leistungsaufnahme	<30W (typisch), <0,5W (Standby)
Abmessungen (mit Standfuß)	ca. 620 x 434 x 210 mm
Gewicht	ca. 5,5 kg
Farbe	Schwarz
Lieferumfang	Monitor, Standfuß, Netzkabel, HDMI-Kabel, Schnellstartanleitung, Garantiekarte
Besonderheiten	Frameless Design, Flicker-Free, Blaulichtfilter
Reinigung	Mit weichem, trockenem Tuch reinigen. Keine aggressiven Reinigungsmittel.
Sicherheit	Netzstecker ziehen vor Reinigung. Nur mit geeignetem Netzteil betreiben.
Reparatur	Keine selbst durchzuführenden Reparaturen. Wenden Sie sich an autorisierten Service.

Häufig gestellte Fragen - Designo MX279HS ASUS

Wie schließe ich externe Lautsprecher an?

Verwenden Sie den Audio-Eingang (3,5 mm Klinke) auf der Rückseite des Monitors oder nutzen Sie den Kopfhörerausgang für aktive Lautsprecher.

Wie aktiviere ich den Blaulichtfilter?

Drücken Sie die Menu-Taste, navigieren Sie zu Bild > Blaulichtfilter und stellen Sie die gewünschte Stufe (0-4) ein. Höhere Stufen reduzieren mehr Blaulicht.

Was tun bei keinem Bildsignal?

Überprüfen Sie die Kabelverbindungen (HDMI/VGA) und stellen Sie sicher, dass der richtige Eingang (z.B. HDMI 1) über das OSD ausgewählt ist. Testen Sie ggf. ein anderes Gerät oder Kabel.

Wie montiere ich den Monitor an einer VESA-Halterung?

Entfernen Sie den Standfuß, legen Sie den Monitor flach auf eine weiche Unterlage und schrauben Sie die VESA-Halterung (75x75 mm) mit den mitgelieferten Schrauben an der Rückseite fest.

Wie reinige ich den Bildschirm richtig?

Schalten Sie den Monitor aus und ziehen Sie den Netzstecker. Wischen Sie mit einem weichen, trockenen Tuch vorsichtig über das Panel. Verwenden Sie keine aggressiven Reinigungsmittel oder Sprays.

Wie stelle ich die Helligkeit ein?

Drücken Sie die Menu-Taste, gehen Sie zu Bild > Helligkeit und passen Sie den Wert mit den Pfeiltasten an. Speichern Sie die Einstellung durch erneutes Drücken der Menu-Taste.

Warum flackert der Bildschirm?

Der Monitor verfügt über Flicker-Free-Technologie, die Bildschirmflimmern reduziert. Sollte dennoch Flackern auftreten, prüfen Sie die Bildwiederholfrequenz (60 Hz empfohlen) und verwenden Sie ein hochwertiges HDMI-Kabel.

Wie schalte ich die eingebauten Lautsprecher stumm?

Drücken Sie die Menu-Taste, navigieren Sie zu Audio > Stumm und aktivieren Sie die Option. Alternativ können Sie die Lautstärke auf 0 stellen.

Welche Auflösung wird empfohlen?

Die empfohlene Auflösung ist 1920 x 1080 bei 60 Hz (Full HD). Stellen Sie diese in den Anzeigeeinstellungen Ihres Computers ein, um die beste Bildqualität zu erzielen.

Wie kann ich die Firmware aktualisieren?

Die Firmware kann nur über ein USB-Laufwerk mit einer speziellen Datei von der ASUS-Website aktualisiert werden. Legen Sie die Datei auf einem FAT32-formatierten USB-Stick ab, stecken Sie ihn ein und folgen Sie den Anweisungen im OSD-Menü unter Systemeinstellungen > Firmware-Update.

BEDIENUNGSANLEITUNG Designo MX279HS ASUS

Copyright © 2019 ASUSTeK COMPUTER INC. Alle Rechte vorbehalten.

Kein Teil dieses Handbuchs sowie keine hierin beschriebenen Produkte und Programme dürfen ohne ausdrückliche schriftliche Genehmigung von ASUSTeK COMPUTER INC. (ASUS) vervielfältigt, übertragen, abgeschrieben, in einem Archivsystem abgelegt, in irgendeiner Form oder mit irgendeinem Werkzeug übersetzt werden; ausgenommen hiervon sind Kopien des Käufers für Sicherungszwecke.

Die Garantie oder der Service wird unter folgenden Bedingungen nicht verlängert: (1) Das Produkt wird ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder verändert, (2) die Seriennummer des Produkts fehlt oder ist unleserlich.

Asus liefert dieses Handbuch ohne Mängelgewähr und ohne jegliche ausdrückliche, stillschweigende Garantie, insbesondere ohne stillschweigende Garantie oder Zusicherung der Marktgängigkeit des Produkts oder Eignung für einen bestimmten Zweck. Asus, die Geschäftsführer, leitenden Angestellten, Mitarbeiter und die Vertreter des Unternehmes sind unter keinen Umständen haftbar für mittelbare, konkrete, beiläufige oder Folgeschäden (einschließlich Schadensersatz für entgagenen Gewinn oder Geschäfte, Nutzungsausfall, Datenverlust, Unterbrechung der Geschäftstätigkeit o. ä.), auch wenn das Unternehmen auf die Möglichkeit solcher Schäden infolge Fehlern oder Mängeln in diesem Handbuch oder dem Produkt hingewiesen wurde.

Die technischen Daten und Anleitungen in diesem Handbuch sind nur zur Information gedacht; Änderungen sind vorbehalten und nicht obligatorisch. Asus übernimmt keinerlei Verantwortung oder Haftung für eventuell in diesem Handbuch sowie den darin enthaltenen Produkten und Programmen enthaltene Fehler oder Ungenauigkeiten.

In diesem Handbuch genannte Produkte und Unternehmensnamen sind u. U. registrierte Marken der jeweiligen Unternehmen oder durch Urheberrechte geschützt; sie dienen lediglich der Erklärung und der Erleichterung der Nutzung für den Besitzer. Es werden keine Rechtsverletzungen in diesem Zusammenhang beabsichtigt.

Inhalt

Hinweise iv

Sicherheitshinweise ...... v

Pflege und Reinigung...... vi

Rücknahmeservices...... vii

1.1 Herzlich willkommen! 1-1

1.2 Inhalt.... 1-1

1.3 Einführung....1-2

1.3.1 Vorderansicht.... 1-2

1.3.2 Rückansicht 1-4

1.3.3 QuickFit-Funktion.... 1-5

2.1 Zusammenbau des Monitorfußes...... 2-1

2.1.1 Basis montieren 2-1

2.1.2 Basis abnehmen 2-2

2.2 Einstellen des Monitors.... 2-3

2.3 Kabel anschließen.... 2-3

2.4 Monitor einschalten 2-4

3.1 OSD- (On-Screen Display-)Menü 3-1

3.1.1 Konfiguration.... 3-1

3.1.2 OSD-Funktionen: Einführung....3-1

3.2 Übersicht über die technischen Daten.... 3-4

3.3 Problembeseitigung (FAQ).... 3-6

3.4 Unterstützte Betriebsmodi 3-7

Hinweise

FCC- (Federal Communications Commission-)Hinweis

Dieses Gerät erfüllt Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Voraussetzungen:

• Dieses Gerät darf keine Störungen verursachen.
- Dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigem Betrieb führen können.

Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen übereinstimmend befunden. Diese Grenzwerte wurden definiert, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann, falls nicht in Übereinstimmung mit den Bedienungsanweisungen aufgestellt und verwendet, Störungen der Funkkommunikation verursachen. Allerdings ist nicht gewährleistet, dass es in bestimmten Konfigurationen nicht zu Störungen kommt. Falls diese Ausrüstung Störungen des Radio- oder Fernsehempfangs verursachen sollte, was leicht durch Aus- und Einschalten des Geräts herausgefunden werden kann, wird dem Anwender empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

• Neuausrichtung oder Neuplatzierung der Empfangsantenne(n).
  • Vergrößern des Abstands zwischen Gerät und Empfänger.
• Anschluss des Geräts an einen vom Stromkreis des Empfängers getrennten Stromkreis.
• Hinzuziehen des Händlers oder eines erfahrenen Radio-/Fernsehtechnikers.

Dieses Produkt implementiert Energieverwaltungsfunktionalität. Falls nach 10 Sekunden kein Signal eingeht, ruft das Produkt automatisch den Ruhezustand/Bereitschaftsmodus auf.

Als Energy Star ^® Partner hat unser Unternehmen festgestellt, dass dieses Produkt die Richtlinien von Energy Star ^® bez. Energieeffizienz einhält.

Dieses Gerät übersteigt nicht die in den Bestimmungen bez. Hochfrequenzstörungen des Canadian Department of Communications festgelegten Grenzwerte für Hochfrequenzstörungsemissionen für digitale Geräte der Klasse B.

Dieses Digitalgerät der Klasse B erfüllt die Bestimmungen von ICES-003.

Sicherheitshinweise

• Es empfiehlt sich, vor dem Aufstellen des Monitors die mitgelieferte Dokumentation aufmerksam durchzulesen.
• Um Brände oder einen Stromschlag zu verhindern, darf der Monitor nicht Regen oder Feuchtigkeit ausgesetzt werden.
• Versuchen Sie nicht, das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung im Geräteinnern kann zu schweren Verletzungen führen.
• Versuchen Sie nicht, das Netzteil selbst zu reparieren. Ziehen Sie einen entsprechend qualifizierten Techniker hinzu oder wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben.
• Überprüfen Sie vor Nutzung des Geräts, ob alle Kabel ordnungsgemäß eingesteckt und die Stromkabel nicht beschädigt sind. Wenden Sie sich bei derartigen Schäden sofort an den Händler, bei dem Sie das Gerät erworben haben.
• Die Öffnungen und Schlitze oben oder seitlich am Gerätegehäuse dienen der Belüftung. Versperren Sie sie nicht. Stellen Sie das Gerät nie in der Nähe von oder über Heizkörper oder einer anderen Wärmequelle auf, wenn nicht für ausreichende Belüftung gesorgt ist.
• Der Monitor sollte nur von der auf dem Etikett angegebenen Stromquelle versorgt werden. Wenn Sie nicht wissen, welche Stromspannung und -stärke bei Ihnen standardmäßig zu finden ist, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben, oder an den für Sie zuständigen Stromversorger.
• Verwenden Sie den örtlichen Standards entsprechende Stecker.
• Verhindern Sie Überlastungen bei Mehrfachsteckdosen und Verlängerungskabeln; sie lösen u. U. einen Brand oder einen Stromschlag aus.
• Vermeiden Sie Staub, Feuchtigkeit und extreme Temperaturen. Stellen Sie den Monitor nicht in einer Umgebung auf, in der mit Feuchtigkeit zu rechnen ist. Stellen Sie das Gerät auf eine stabile Fläche.
• Ziehen Sie bei Gewitter oder längerer Betriebspause den Netzstecker heraus,. Hierdurch wird das Gerät vor Überspannungen geschützt.
• Stecken Sie keine Gegenstände und schütten Sie keine Flüssigkeit in die Öffnungen des Gehäuses.
• Um zufriedenstellenden Betrieb zu gewährleisten, setzen Sie das Gerät nur zusammen mit PCs mit UL-Listing-Prüfzeichen ein, die über entsprechend konfigurierte Steckdosen für 100-240 V WS verfügen.
• Bei technischen Problemen mit dem Monitor wenden Sie sich an einen qualifizierten Servicetechniker bzw. den Händler, bei dem Sie das Gerät erworben haben.

Pflege und Reinigung

• Vor Hochheben oder Versetzen des Monitors sollten sämtliche Kabel herausgezogen werden. Halten Sie sich beim Aufstellen des Monitors an die Hinweise zum Anheben des Geräts. Fassen Sie das Gerät beim Heben oder Tragen an den Kanten, nicht am Fuß oder am Kabel.
• Reinigung: Schalten Sie den Monitor aus und ziehen Sie das Stromkabel heraus. Reinigen Sie die Oberfläche mit einem fusselfreien, weichen Tuch. Hartnäckige Flecken können mit einem Tuch mit mildem Reinigungsmittel entfernt werden.
• Alkohol-oder azetonhaltige Reiniger dürfen nicht verwendet werden. Verwenden Sie einen speziell für LCDs vorgesehenen Reiniger. Sprühen Sie Reiniger nie direkt auf das Display, denn er könnte in das Geräteinnere gelangen und einen Stromschlag verursachen.

Folgendes stellt keinen Fehler oder Problem dar:

• Bei erstmaligem Gebrauch kann der Bildschirm flackern. Schalten Sie das Gerät am Stromschalter aus und wieder ein, damit das Flackern verschwindet.
• Unter Umständen ist das Display unterschiedlich hell; dies hängt vom eingestellten Desktop-Hintergrund ab.
• Wenn längere Zeit dasselbe Bild auf dem Display steht, hinterlässt es u. U. ein Nachbild. Dieses Bild verschwindet langsam. Sie können dieses Verschwinden durch Ausschalten des Geräts für mehrere Stunden (am Stromschalter) unterstützen.
• Wenn der Bildschirm erlischt, blinkt oder leer bleibt, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben, oder das für Sie zuständige Servicecenter. Versuchen Sie nicht, den Monitor selbst zu reparieren!

In diesem Handbuch verwendete Symbole

ACHTUNG: Hinweise zur Vermeidung von Verletzungen.

VORSICHT: Hinweise zur Vermeidung von Beschädigungen an Komponenten.

WICHTIG: Hinweise, die bei Ausführung eines Vorgangs UNBEDINGT zu befolgen sind.

HINWEIS: Tipps und zusätzliche Hinweise zur Ausführung eines Vorgangs.

Weitere Informationsquellen

Folgende Informationsquellen liefern weitere Hinweise sowie Updates für Produkte und Software:

1. ASUS-Internetseiten

Die weltweiten ASUS-Internetseiten bieten aktualisierte Informationen zu ASUS-Hardware- und Softwareprodukten. Die allgemeine Web-Site: http://www.asus.com

2. Optionale Dokumentation

Ihr Paket beinhaltet möglicherweise eine optionale Dokumentation, die von Ihrem Händler ergänzt wurde. Diese Dokumente sind nicht Teil des Standardlieferumfangs.

Rücknahmeservices

ASUS' Recycling- und Rücknahmeprogramme entspringen unserer Bestrebung nach höchsten Umweltschutzstandards. Wir haben das Ziel, unseren Kunden Lösungen bereitzustellen, dank derer unsere Produkte, Batterien/Akkumulatoren und andere Komponenten sowie Verpackungsmaterialien verantwortungsbewusst recycelt werden können.

Detaillierte Informationen zum Recycling in verschiedenen Regionen finden Sie unter http://csr.asus.com/english/Takeback.htm.

1.1 Herzlich willkommen!

Vielen Dank, dass Sie den ASUS® LCD-Monitor gekauft haben!

Dieser neueste Widescreen LCD-Monitor von ASUS verfügt über ein schärferes, breiteres und helleres Display als seine Vorgänger plus eine Reihe von Funktionen, die das Arbeiten mit dem Gerät noch angenehmer und die Darstellung noch natürlicher machen.

Diese Funktionen sorgen für die optimale, augenfreundliche und brillante Bildwiedergabe des Monitors!

1.2 Inhalt

Prüfen Sie Ihren Lieferumfang auf folgende Artikel:

√ LCD-Monitor
√ 1 x Netzteil
√ 1 x Netzkabel
√ 1 x VGA-Kabel
√ 1 x DVI-HDMI-Kabel
√ 1 x Audiokabel
√ 1 x Schnellstartanleitung
√ 1 x Garantiekarte

Wenn eine der o. a. Komponenten beschädigt ist oder fehlt, wenden Sie sich sofort an den Händler, bei dem Sie das Gerät gekauft haben.

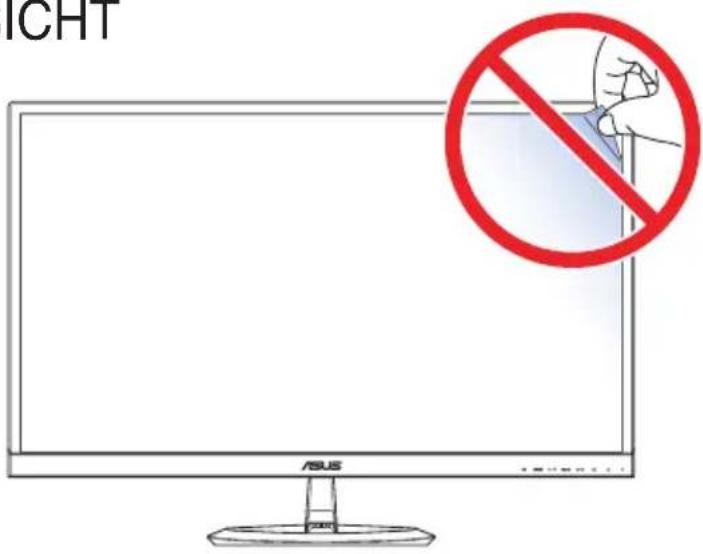

VORSICHT

ICHT ASUS

1.3 Einführung

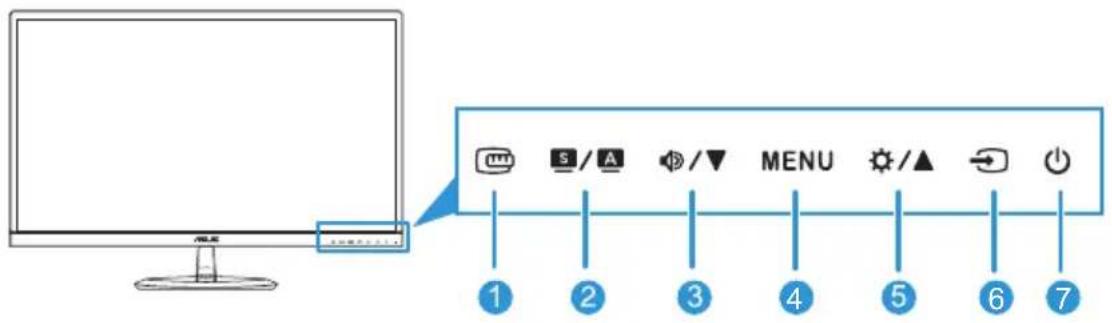

1.3.1 Vorderansicht

1 2 3 4 5 6 7

1. Taste : 📋

- Aktiviert die QuickFit-Funktion. (Bitte beachten Sie 1.3.3 QuickFit-Funktion).

2. Taste S/A:

- Mit dieser Schnelltaste schalten Sie zwischen sechs Videovorgabemodi (Landschaftsmodus, Standardmodus, Theatermodus, Spielmodus, Nachtmodus und sRGB) mit SPLENDID™-Videotechnologie um.

• Mit dieser Taste beenden Sie überdies das OSD-Menü oder kehren bei aktivem Menü zum vorherigen Menü zurück.
• Passt Position, Takt und Phase automatisch optimal an, wenn Sie diese Taste 2 bis 4 Sekunden gedrückt halten (nur beim VGA-Modus).

3. Tast /▼:

• Verringert den Wert oder bewegt Ihre Auswahl nach links/unten.
• Lautstärke-Schnelltaste

4. Taste MENU (Menü):

• Aktiviert das Bildschirmmenü.
• Führt das ausgewählte Bildschirmmenüelement aus.

5. Taste ☆ / ▲:

• Erhöht den Wert oder bewegt Ihre Auswahl nach rechts/oben.
• Helligkeit-Schnelltaste

6. Taste → für Eingangsauswahl:

- Wählt eine verfügbare Eingangsquelle.

7. Ein-/Austaste / Betriebsanzeige:

• Taste zum Ein- und Ausschalten des Geräts.

• Die Bedeutung der LED-Farbe wird in nachstehender Tabelle erläutert.

Status Bedeutung
Weiß EIN
Bernstein Standby-Modus
AUS AUS

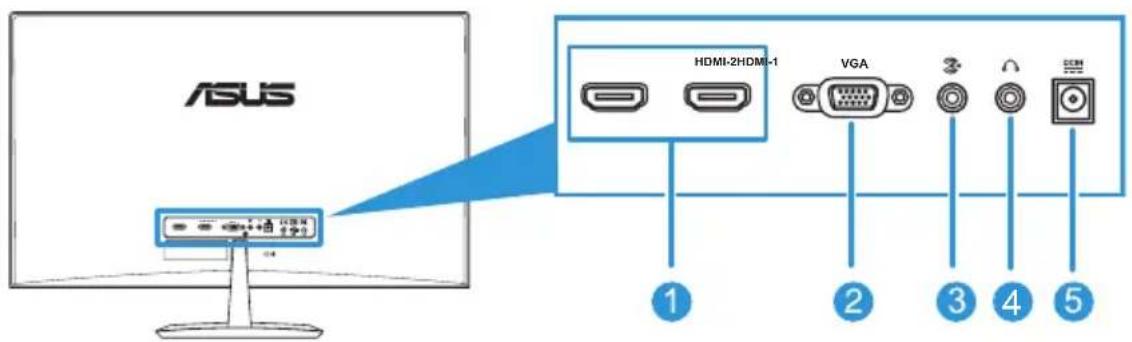

1.3.2 Rückansicht

ASUS HDMI-2HDMI-1 VGA ① ② ③ ④ ⑤

1. HDMI-Port: Dieser Port dient der Verbindung mit einem HDMI-kompatiblen Gerät.
2. VGA-Port: Dieser 15-polige Port dient der PC-VGA-Verbindung.
3. Audioeingang: Dieser Port verbindet die PC-Audioquelle über das mitgelieferte Audiokabel.
4. Kopfhöreranschluss: Dieser Port dient dem Anschließen eines Kopfhörers.
5. Netzeingang: Dieser Port dient dem Anschließen des Netzteils.
6. Kensington-Schloss: Hier schließen Sie ein Kabelschloss zu Sicherungszwecken an.

1.3.3 QuickFit-Funktion

Die QuickFit-Funktion ermöglicht Benutzern eine Vorschau des Dokument- oder Fotolayouts direkt am Bildschirm, ohne Testkopien drucken zu müssen.

Drücken Sie zum Aktivieren:

a. Raster: Unterstützt Entwickler und Anwender beim Organisieren von Inhalten und Layout einer Seite, sorgt für einen konsistenten Eindruck.

b. Seitengröße: Ermöglicht die Anzeige von Dokumenten in realer Größe.

A4

Letter

c. Fotogröße: Ermöglicht Fotografen und anderen Anwendern exaktes Anzeigen und Bearbeiten von Fotos in realer Größe.

4x63x52x2

5x78x10

von QuickFit wiederholt die QuickFit-Schnelltaste; dadurch wechseln Sie zwischen verschiedenen Mustergrößen.

Wenn QuickFit aktiv ist, nehmen Sie mit den Steuertasten Anpassungen vor. Das QuickFit-Bildschirmmenü unten rechts am Bildschirm führt Sie durch die Auswahlen.

QuickFit

2.1 Zusammenbau des Monitorfußes

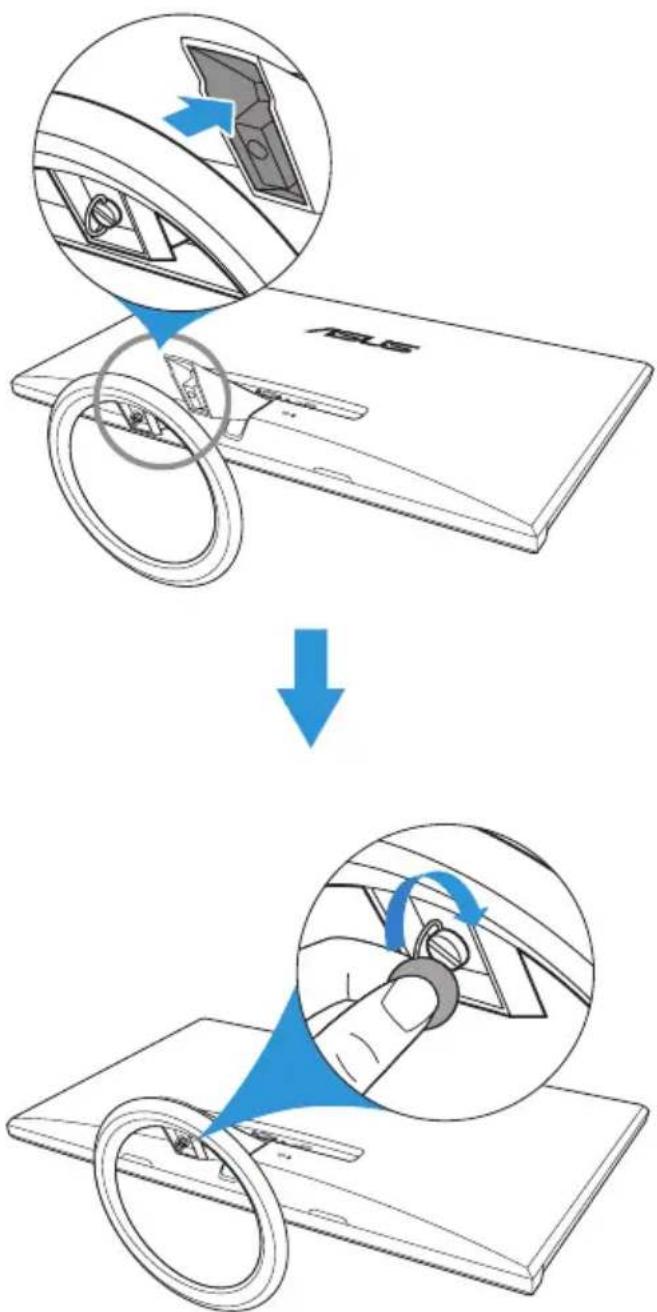

2.1.1 Basis montieren

1. Legen Sie den Monitor mit der Vorderseite nach vorne auf einen Tisch.
2. Befestigen Sie den Fuß am Schwenkarm und drehen Sie die Schraube fest. Sie lässt sich problemlos von Hand festziehen.
3. Stellen Sie einen für Sie bequemen Neigungswinkel ein.

Um Schäden am Monitor zu verhindern, sollte der Tisch mit einem weichen Tuch bedeckt werden.

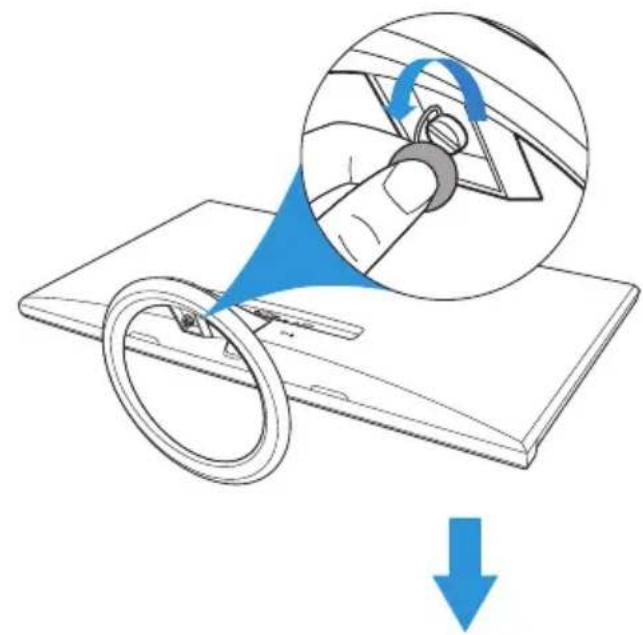

2.1.2 Basis abnehmen

1. Trennen Sie Stromversorgungs- und Signalkabel. Legen Sie den Monitor mit der Bildfläche nach unten vorsichtig auf einen sauberen Tisch.
2. Lösen Sie die Schraube am Boden der Basis mit den Fingern, nehmen Sie dann die Basis vom Ständer ab.
3. Alternativ können Sie auch gleich die Schraube, welche die Basis am Ständer fixiert, mit einem Schraubendreher lösen und die Basis dann vom Ständer abnehmen.

• Um Schäden am Monitor zu verhindern, sollte der Tisch mit einem weichen Tuch bedeckt werden.
  • Halten Sie die Basis beim Lösen der Schraube fest.

2.2 Einstellen des Monitors

• Für eine optimale Draufsicht sollten Sie direkt auf das Display schauen und dabei den Neigungswinkel des Monitors so einstellen, dass Sie das Display bequehm ansehen können.
• Halten Sie während des Einstellens des Winkels den Monitorfuß fest.
• Möglich sind Neigungswinkel zwischen -5° und 20°.

-5 bis +20

Es ist normal, dass der Monitor leicht wackelt, während Sie den Betrachtungswinkel anpassen.

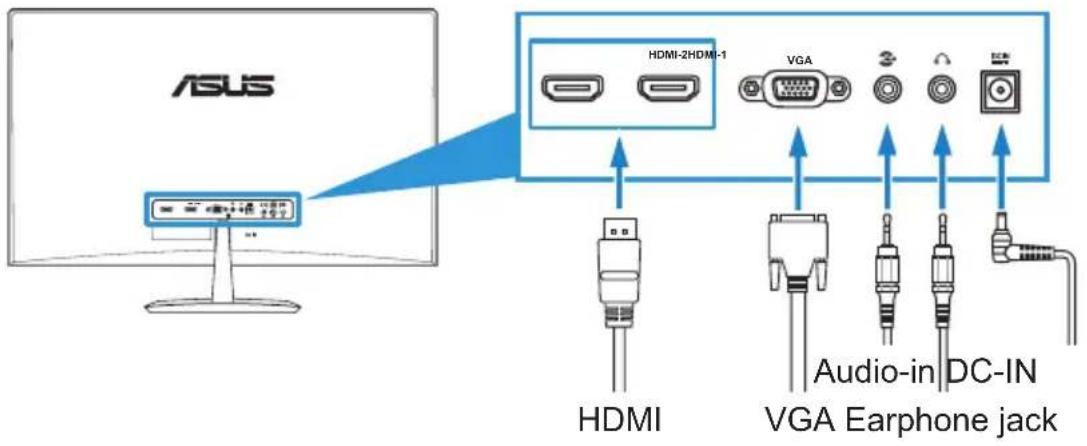

2.3 Kabel anschließen

Verbinden Sie die Kabel entsprechend den folgenden Anweisungen:

ASUS HDMI-2HDMI-1 VGA 3 Audio-in DC-IN VGA Earphone jack

- So schließen Sie das Audiokabel an: Verbinden Sie ein Ende des Audiokabels mit dem Audioeingang des Monitors und das andere Ende mit dem Audioausgang des Computers.

- So schließen Sie das Netzkabel an: a. Verbinden Sie das Netzteil mit dem Netzeingang des Monitors.

b. Schließen Sie ein Ende des Netzkabels am Netzteil und das andere Ende an eine Steckdose an.

• So schließen Sie das VGA/HDMI-Kabel an:

a. Verbinden Sie ein Ende des VGA/HDMI-Kabels mit dem VGA/HDMI-Anschluss des Monitors.
b. Schließen Sie das andere Ende des VGA/HDMI-Kabels am VGA/HDMI-Anschluss des Computers an.
c. Ziehen Sie die Schrauben zur Sicherung des VGA-Anschlusses fest.

• So verwenden Sie Kopfhörer:

a. Wenn ein HDMI-Kabel angeschlossen wird, verbinden Sie den kleinen, runden Stecker mit dem Kopfhöreranschluss des Monitors.
b. Wenn VGA- und Audio-Line-In-Kabel angeschlossen werden, verbinden Sie den kleinen, runden Stecker mit dem Kopfhöreranschluss des Monitors.

Wenn mehrere Videosignalkabel angeschlossen sind, können Sie das gewünschte Signal durch Betätigung der Eingangsauswahl-Taste bzw. über das Eingangswahl im Bildschirmmenü wählen.

2.4 Monitor einschalten

Drücken Sie die Ein-/Austaste ⏻ Hinweise zur Position der Ein-/Austaste finden Sie auf Seite 1 bis 2. Die Betriebsanzeige ⏻ leuchtet weiß und zeigt an, dass der Monitor eingeschaltet ist.

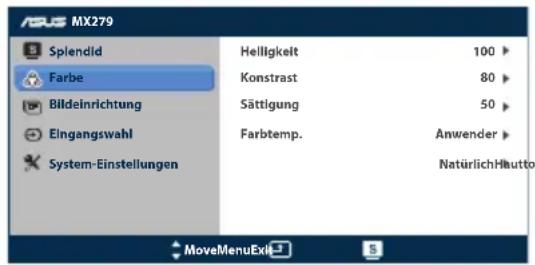

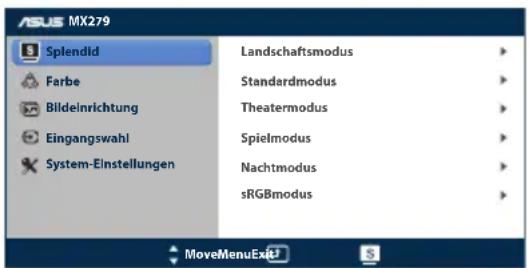

3.1 OSD- (On-Screen Display-)Menü

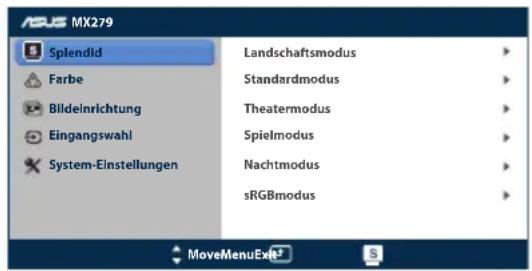

3.1.1 Konfiguration

1. Aktivieren Sie das OSD-Menü mit der Taste MENU (Menü).
2. Steuern Sie mit und ▼/▲ durch die einzelnen Funktionen. Drücken Sie erneut die Taste MENU zum Markieren und Aktivieren der gewünschten Funktion. Falls die markierte

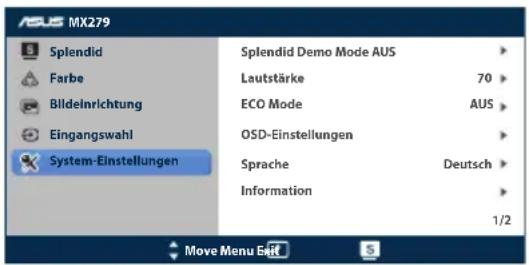

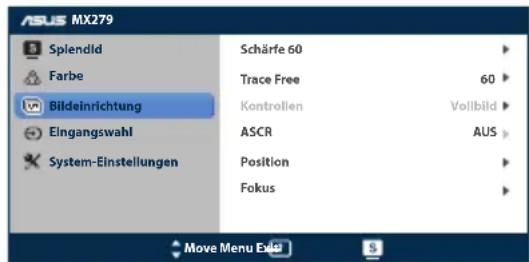

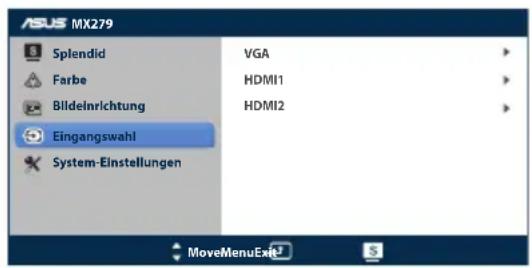

ASUS MX279 Splendid Farbe Bildeinrichtung Eingangswahl System-Einstellungen Landschaftsmodus Standardmodus Theatermodus Spielmodus Nachtmodus sRGBmodus MoveMenuExit

Funktion über ein Untermenü verfügt, drücken Sie erneut 📁/µ/ zum Durchgehen der Funktionen des Untermenüs. Drücken Sie erneut die Taste MENU zum Markieren und Aktivieren der gewünschten Funktion im Untermenü.

1. Mit und können Sie die Einstellungen der gewählten Funktion ändern.
2. Mit benden Sie das OSD-Menüb. Wiederholen Sie Schritt 2 und 3 zum Einstellen anderer Funktionen.

3.1.2 OSD-Funktionen: Einführung

1. Splendid

Diese Funktion enthält sechs Subfunktionen, die Sie wie gewünscht wählen können. Alle Modi verfügen über eine Funktion zum Zurücksetzen, d. h. Sie können die Einstellung beibehalten oder zum vordefinierten Modus zurückkehren.

ASUS MX279 Splendid Farbe Bildeinrichtung Eingangswahl System-Einstellungen Landschaftsmodus Standardmodus Theatermodus Spielmodus Nachtmodus sRGBmodus MoveMenuExit

• Landschaftsmodus: Empfiehlt sich bei Landschaftsaufnahmen mit SPLENDID™ Video Enhancement.
• Standardmodus: Empfiehlt sich bei Dokumentbearbeitung mit SPLENDID™ Video Enhancement.
• Theatermodus: Empfiehlt sich bei Filmen mit SPLENDID™ Video Enhancement.
• Spielmodus: Empfiehlt sich bei Spielen mit SPLENDID™ Video Enhancement.
• Nachtmodus: Empfiehlt sich bei eher düsteren Spielen oder Filmen mit SPLENDID™ Video Enhancement.
• sRGBmodus: Empfiehlt sich beim Betrachten von Fotos und Grafiken von PCs.

Im Standardmodus können die Funktionen Sättigung, Hautton, Schärfe und ASCR nicht vom Benutzer eingestellt werden. Im sRGB-Modus können die Funktionen Helligkeit, Kontrast, Sättigung, Farbtemperatur, Hautton, Schärfe und ASCR nicht vom Benutzer eingestellt werden.

2. Farbe

Über dieses Menü können Sie Helligkeit, Kontrast, Sättigung, Farbtemperatur und Hautton einstellen.

- Helligkeit: Möglich sind Werte zwischen 0 und 100. Zum Aktivieren dieser Funktion dient 🌐/√s ▲ Schnelltaste.

ASUS MX279 Splendid Farbe Bildeinrichtung Eingangswahl System-Einstellungen Helligkeit 100 Konstrast 80 Sättigung 50 Farbtemp. Anwender NatürlichHbutton MoveMenuExit

• Kontrast: Möglich sind Werte zwischen 0 und 100.
• Sättigung: Möglich sind Werte zwischen 0 und 100.
• Farbtemp.: Enthält vier Modi, inklusive Kühl, Normal, Warm und Anwender.
• Hautton: Enthält drei Farbmodi, inklusive Rötlich, Natürlich, Gelblich.

Im Anwender können die Farben Rot (R), Grün (G) und Blau (B) nicht vom Benutzer eingestellt werden; mögliche Werte liegen zwischen 0 und 100.

3. Bildeinrichtung

Über dieses Menü können Sie Schärfe, Ohne Schlieren, Kontrollen, ASCR, Position (nur VGA) und Fokus (nur VGA) anpassen.

• Schärfe: Möglich sind Werte zwischen 0 und 100.
• Trace Free (Ohne Schlieren): Passt die Reaktionszeit des Monitors an. Der Einstellbereich reicht von 0 – 100.
• Kontrollen: Passt das Seitenverhältnis auf Vollbild, 4:3 oder OverScan (nur bei HDMI-Eingangssignal verfügbar) an
• ASCR: Schaltet ASCR (ASUS Smart Contrast Ratio) ein und aus (nur im Landschaftsmodus, Theatermodus, Spielmodus und Nachtmodus möglich)
• Position: Passt die horizontale (H-Position) und vertikale (V-Position) Position des Bildes an. Möglich sind Werte zwischen 0 und 100 (nur bei VGA-Eingangssignal verfügbar).
• Fokus: Verringert vertikales und horizontales Zeilenrauschen; hierbei werden Phase und Takt getrennt eingestellt. Möglich sind Werte zwischen 0 und 100.

ASUS MX279 Splendid Farbe Bildeinrichtung Eingangswahl System-Einstellungen Schärfe 60 Trace Free Kontrollen ASCR Position Fokus 60 Vollbild AUS Move Menu Exit

• Phase passt die Phase des Pixeltaktsignals an. Mit einer falschen Phaseneinstellung erscheinen horizontale Störungen am Bildschirm.
• Takt (Pixelfrequenz) kontrolliert die Anzahl der bei einem horizontalen Durchlauf gescannten Pixel. Falls die Frequenz nicht stimmt, erscheinen vertikale Streifen am Bildschirm und das Bild ist nicht proportional.

Eingangswahl

In diesem Menü können Sie Ihre gewünschte Eingangsquelle wählen: VGA, HDMI 1 oder HDMI 2 (nur im Landschaftsmodus, Theatermodus, Spielmodus und Nachtmodus möglich)

ASUS MX279 Splendid VGA Farbe HDMI1 Bildeinrichtung HDMI2 Eingangswahl System-Einstellungen MoveMenuExit

4. System-Einstellungen

Ermöglicht Ihnen die Anpassung des Systems.

- Splendid Demo Mode (Demo für Splendid-Modus): Teilt den

Bildschirm zum Splendid-Modusvergleich in zwei Teile. (nur im Landschaftsmodus, Theatermodus, Spielmodus und Nachtmodus möglich)

ASUS MX279 Splendid Farbe Blldeinrichtung Eingangswahl System-Einstellungen Splendid Demo Mode AUS Lautstärke ECO Mode OSD-Einstellungen Sprache Information 70 AUS Deutsch 1/2 Move Menu Enter

• Lautstärke: Passen Sie die Lautstärke der Kopfhörerausgabe an. Möglich sind Werte zwischen 0 und 100.
• ECO Mode: Aktivieren Sie den Energiesparemodus zum Energiesparen. (Einige Graustufen werden möglicherweise nicht unterschieden, wenn der Energiesparmodus aktiviert ist. Die Helligkeit ist geringer als bei Einstellung des Kontrastverhältnisses auf 100.)
• OSD-Einstellungen: Stellen Sie horizontale (H-Position) und der vertikale (V-Position) Position, OSD-Abschaltzeit, DDC/CI (Display Data Channel = serieller Bus für Parameterabfrage, Common Interface = für Selbstkalibrierung des Monitors) und Transparenz des OSD-Bildschirms ein.
• Sprache: Wählen Sie die Sprache des Bildschirmmenüs. möglich sind Englisch, Französisch, Deutsch, Spanisch, Italienisch, Holländisch, Russisch, traditionelles und vereinfachtes Chinesisch sowie Japanisch.
• Information: Rufen Sie Monitorinformationen zu Eingang, Auflösung, horizontaler Frequenz, vertikaler Frequenz und Modellnamen auf.
• Fabrikeinstellungen: Mit "Ja" werden alle Einstellungen auf die werksseitigen Standardvorgaben zurückgesetzt.

3.2 Übersicht über die technischen Daten

Modell	MX279H/MX279HS
Paneltyp TFT-LCD
Display-Größe 27 Zoll-Breitbildschirm (16:9, 68,6 cm)
Max. Auflösung 1920 x 1080
Helligkeit (typ.) 250 cd/m	^2
Kontrastverhältnis (typ.) 1000:1
ASUS Smart Contrast Ratio (ASCR)	≥ 80.000.000:1 (ASCR aktiv)
Farbsättigung (NTSC) 72 % (typisch)
Betrachtungswinkel (H/V) CR>10	178° (H) / 178° (V)
Anzeigefarben 16,7 M
Reaktionszeit 5 ms (Grau-zu-Grau)
Pixelabstand 0,3114 mm x 0,3114 mm (H x V)
Full HD 1080P
Trace Free-Technologie Ja
SPLENDIDTM Video Enhancement Ja
SPLENDIDTM selection 6 voreingestellte Videomodi (per Schnelltaste)
Automatische Anpassung Ja (per Schnelltaste)
Farbtemperaturauswahl 4 Farbtemperaturen
Hauttonauswahl 3 Hauttöne
Digitaleingang	HDMI v1.3 (x2)
Analogeingang	D-Sub
Audioeingang	3,5 mm-Buchse (Klinke)
Kopfhöreranschluss	Ja (nur bei HDMI)
Öffnung für Kensington-Schloss	Ja
Auto-Anpassung-Schnelltaste	Ja
Helligkeit-Schnelltaste	Ja
Lautstärke-Schnelltaste	Ja
Eingangswahl-Schnelltaste	Ja
Farben	Schwarz
Lautsprecher (integriert) 2 x 3 W
Betriebs-LED	Weiß (Betriebsmodus) / gelb (Bereitschaftsmodus)
Neigungswinkel	-5° ~ +20°
Spannung	100 – 240 V~, 50/60 Hz(Netzteil: ENERTRONIX-EXA1203YH / Delta-ADP-65GD B)
Stromverbrauch	Eingeschaltet: 37 W (maximal). Bereitschaft: < 0,5 W (110 V~) / 0,55 W (220 V~). Abgeschaltet: < 0,5 W (110 V~) / < 0,55 W (220 V~).
Temperatur (Betrieb) 0 ~ 40 °C
Temperatur (nicht im Betrieb) -30 ~ 65 °C
Abmessungen (B x H x T)	441,3 x 622,6 x 225,2 mm (Monitor)537,0 x 700,0 x 114,0 mm (Verpackung)
Gewicht (gesch.) 5,2 ± 1,0 kg (netto), 8,0 ± 1,0 kg (brutto)
Mehrsprachig	21 Sprachen (Englisch, Französisch, Deutsch, Spanisch, Italienisch, Niederländisch, Russisch, Polnisch, Tschechisch, Kroatisch, Ungarisch, Rumänisch, Portugiesisch, Türkisch, Traditionelles Chinesisch, Vereinfachtes Chinesisch, Japanisch, Koreanisch, Persisch, Thai, Indonesisch)
Zubehör	Netzteil, Netzkabel, VGA-Kabel, DVI-HDMI-Kabel, Audiokabel, Schnellstartanleitung, Garantiekarte
Richtlinienzulassungen	UL/cUL, CB, CE, FCC, CCC, BSMI, Gost-R, c-Tick, VCCI, Windows Vista & 7 WHWL, EuP, RoHS, WEEE, EPEAT, HDMI, Energy Star® 5.1, China Energy Label, J-Moss

*Netzteil erfüllt PSE-Vorgaben.
*Änderungen vorbehalten.

3.3 Problembeseitigung (FAQ)

Problem Lösungsvorschlag

Strom-LED leuchtet NICHT	Drücken Sie, um festzustellen, ob der Monitor eingeschaltet ist.Prüfen Sie, ob Netzteil und Netzkabel richtig an Monitor und Steckdose angeschlossen sind.
Die Strom-LED leuchtet bernsteinfarben, doch auf dem Display ist nichts zu sehen.	Überprüfen Sie, ob PC und Monitor eingeschaltet sind.Überprüfen Sie, ob das Signalkabel ordnungsgemäß am Monitor und am PC eingesteckt ist.Sehen Sie nach, ob Pins im Signalkabel verbogen sind.Schließen Sie den PC an einen anderen Monitor an, um herauszufinden, ob der PC ordnungsgemäß funktioniert.
Das angezeigte Bild ist zu hell oder zu dunkel.	Ändern Sie im OSD-Menü die Werte für Kontrast und Helligkeit.
Das Bild ist nicht ordnungsgemäß zentriert, zu groß oder zu klein.	Drücken Sie zum automatischen Anpassen des Bildes zwei Sekunden die TasteS/AÄndern Sie im OSD-Menü die Werte für H-Position oder V-Position.
Das Bild zittert oder Wellen sind zu sehen.	Überprüfen Sie, ob das Signalkabel ordnungsgemäß am Monitor und am PC eingesteckt ist.Entfernen Sie elektrische Geräte, die Interferenzen verursachen können, aus der Nähe des Monitors.
Das Bild weist Farbfehler auf (Weiß wird nicht als Weiß angezeigt).	Sehen Sie nach, ob Pins im Signalkabel verbogen sind.Setzen Sie das Gerät mittels OSD-Menü zurück.Ändern Sie die RGB-Einstellungen oder die Farbtemperatur im OSD-Menü.
Das Bild ist verschwommen.	Drücken Sie zum automatischen Anpassen des Bildes zwei Sekunden die TasteS/A(A) (nußheim VGA-Modus).Ändern Sie im OSD-Menü die Werte für Phase und Takt.
Kein Ton bzw. Ton zu leise.	Stellen Sie sicher, dass das Audiokabel richtig am Monitor angeschlossen ist.Ändern Sie die Lautstärke am Monitor und am PC.Überprüfen Sie, ob die Soundkarte im PC ordnungsgemäß installiert und aktiviert ist.

3.4 Unterstützte Betriebsmodi

Modus	Auflösung Bildfrequenz		Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)	Pixel (MHz)
DOS 720 x 400 bei 70 Hz 900 x 449 31,469 70,087 28,322
VGA	640 x 480 bei 60 Hz 800 x 525 31,469 59,940 25,175
	640 x 480 bei 72 Hz 832 x 520 37,861 72,809 31,500
	640 x 480 bei 75 Hz 840 x 500 37,500 75,000 31,500
SVGA	800 x 600 bei 56 Hz 1024 x 625 35,156 56,250 36,000
	800 x 600 bei 60 Hz 1056 x 628 37,879 60,317 40,000
	800 x 600 bei 72 Hz 1040 x 666 48,077 72,188 50,000
	800 x 600 bei 75 Hz 1056 x 625 46,875 75,000 49,500
XGA	1024 x 768 bei 60 Hz 1344 x 806 48,363 60,004 65,000
	1024 x 768 bei 70 Hz 1328 x 806 56,476 70,069 75,000
	1024 x 768 bei 75 Hz 1312 x 800 60,023 75,029 78,750
VESA 1152 x 864 bei 75 Hz 1600 x 900 67,5 75,000 108,00
SXGA	1280 x 1024 bei 60 Hz	1688 x 1066 63,981 60,020 108,000
	1280 x 1024 bei 75 Hz	1688 x 1066 79,976 75,025 135,00
	1280 x 960 bei 60 Hz	1800 x 1000 60,000 60,000 108,00
WXGA	1280 x 800 bei 60 Hz	1680 x 831 49,702 59,810 83,500
	1280 x 720 bei 60 Hz	1650 x 750 45,00	60,000	74,25
	1280 x 768 bei 60 Hz	1664 x 798 47,776 59,870		79,5
	1360 x 768 bei 60 Hz	1792 x 795 47,712 60,015 85,500
	1366 x 768 bei 60 Hz	1792 x 798 47,712 59,790 85,500
WXGA+	1440 x 900 bei 60 Hz	1904 x 934 55,935 59,887 106,500
UXGA	1600 x 1200 bei 60 Hz	2160 x 1250 75,000 60,000 162,000
WSXGA+	1680 x 1050 bei 60 Hz	2240 x 1089 65,290 59,954 146,250
WUXGA	1920 x 1080 bei 60 Hz	2576 x 1120 67,158 59,963 173,000
	1920 x 1080 bei 60 Hz	2200 x 1125 67,500 60,000 148,500
	1920 x 1080 bei 60 Hz	2080 x 1111 66,587 59,934 138,500
MAC	640 x 480 bei 66,66 Hz	864 x 525	35	66,66	30,24
SVGA	832 x 624 bei 75 Hz	1152 x 667 49,714	74,533	57,27

* In der Tabelle nicht aufgelistete Modi werden u. U. nicht unterstützt. Für optimale Auflösung empfiehlt sich ein in der obigen Tabelle aufgeführter Modus.
* Dieser Monitor unterstützt Full-HD-Videoinhalte (480p, 576p, 720p, 1080i/p) von Spielkonsolen, DVD-Playern und anderen Videogeräten per HDMI.
