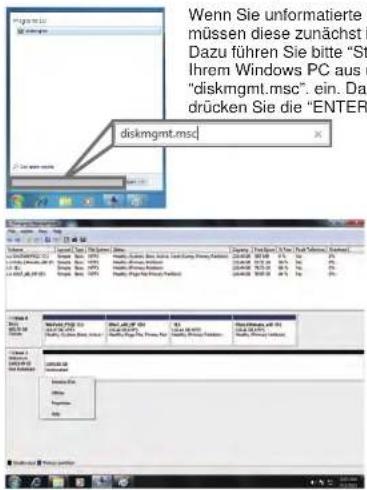

Öffnen Sie die Datenträgerverwaltung (diskmgmt.msc). Initialisieren Sie die Festplatten (GPT für >2 TB, sonst MBR). Erstellen Sie eine neue Partition und formatieren Sie sie mit NTFS. Bei Gesamtkapazität über 16 TB stellen Sie die Zuordnungseinheit auf 8192 Byte.

Was bedeuten die LED-Anzeigen?

Blau: eingeschaltet, Orange: Schlafmodus, Pink: Zugriff, Rot: Festplattenfehler (HDD1-8) oder Wiederherstellung (Rebuild). Die REBUILD-LED leuchtet rot während der Wiederherstellung.

Kann ich USB und eSATA gleichzeitig nutzen?

Nein, die Schnittstellen können nicht gleichzeitig angeschlossen werden. Nutzen Sie entweder USB oder eSATA.

Was tun, wenn die Festplatten nicht erkannt werden?

Überprüfen Sie die korrekte Einlage der Festplatten. Aktualisieren Sie die Treiber des eSATA-Controllers. Stellen Sie sicher, dass Sie das Gerät nicht an einen SATA-Onboard-Anschluss anschließen – verwenden Sie ggf. eine PCI-eSATA-Karte.

Warum ist der Lüfter so laut?

Reinigen Sie den Lüfter, indem Sie das Gerät ausschalten, die Rückseite öffnen und den Lüfter säubern. Falls weiterhin laut, tauschen Sie ihn gegen einen baugleichen Lüfter (80×80×20 mm) aus.

Wie lange dauert ein Rebuild?

Die Dauer hängt von der Kapazität ab. Beispiel: 200 GB dauern etwa eine Stunde.

Kann ich Festplatten im laufenden Betrieb wechseln?

Ja, die Festplatten sind heiß austauschbar. Drücken Sie den Griff leicht nach unten und ziehen Sie die Platte vorsichtig heraus.

Was muss ich bei der Formatierung unter Mac OS beachten?

Öffnen Sie das Festplattendienstprogramm, wählen Sie die Festplatte aus und formatieren Sie sie. Hinweis: Mehr als 2 TB werden erst ab Mac OS 10.4.11 Tiger oder höher unterstützt.

BEDIENUNGSANLEITUNG QB-X8US3R Fantec

Initialisierung 16 - 20

Windows Vista (32 / 64 bit) / Windows 7 (32 / 64 bit) 16 - 18

Mac O.S. 10.5 19-20

Referenzen 21-24

weitere Hinweise

Bitte besuchen Sie unsere Webseite für weitere Informationen unter:

http://www.fantec.de

Wenn Sie Fragen oder Hilfe zu diesem Gerät benötigen, besuchen Sie unser Info und Support Forum unter:

http://www.fantec-forum.de/

Überblick

QB-X8US3R

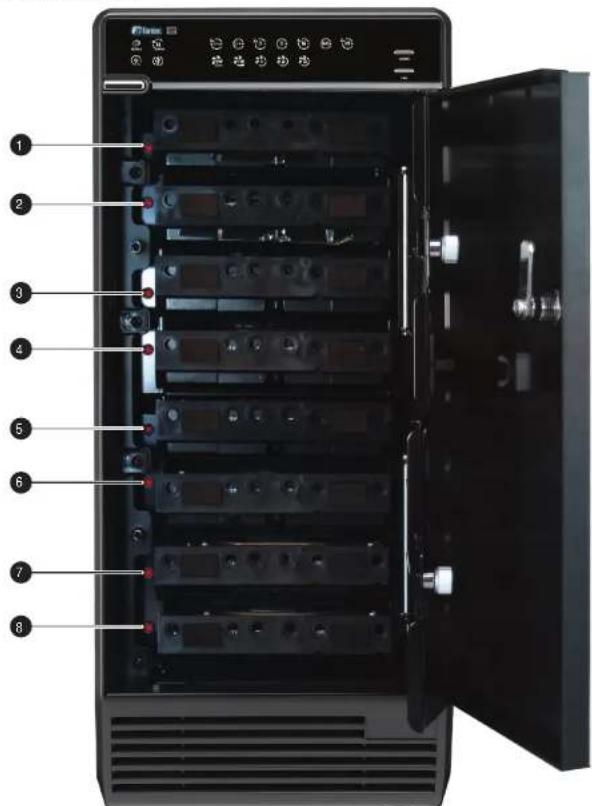

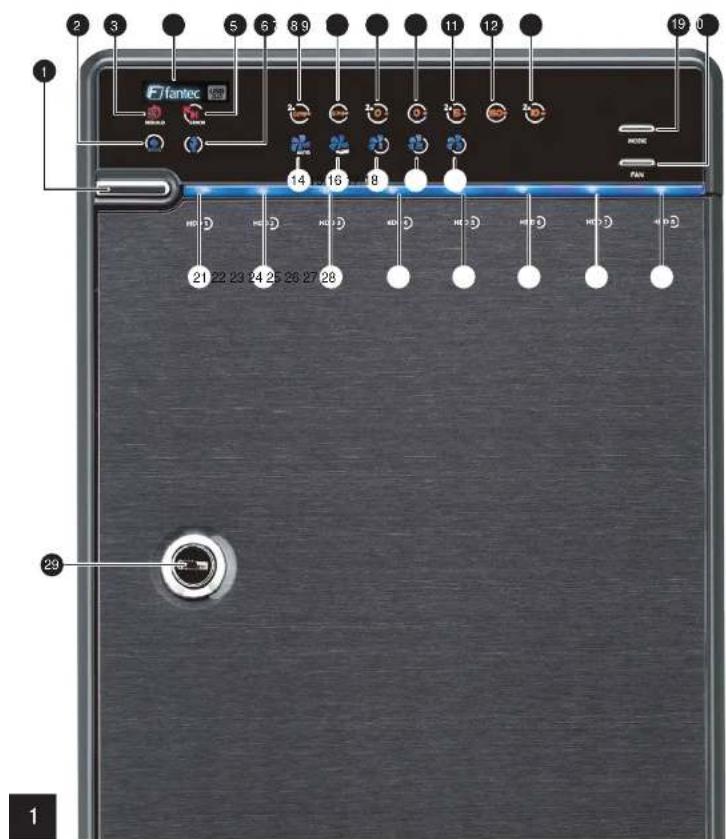

Frontblende

Beschreibung

LED-Anzeige

1. Ein/Aus Schalter

Zum Ausschalten 3 Sekunden gedrückt halten.

Diese Funktion verhindert ein versehentliches Ausschalten.

1. eSATA Benutzung / Zugriff

2. Rebuild Wiederherstellung

3. Blau Eingeschaltet

Orange Schlafmodus

1. HDD1 Fehler Fehleranzeige für die Festplatten 1 - 8

2. USB Benutzung / Zugriff

3. 2 X Spanning Modus / BIG

4. Spanning Modus / BIG

5. 2 X RAID 0 Striping Modus

6. RAID 0 Striping Modus

11.2 X RAID 5

1. RAID 50

13.2 X RAID 10

1. Lüfter Automatik Modus

2. Lüfter Manuell

3. Drehzahl Stufe

4. Drehzahl Stufe 2

5. Drehzahl Stufe 3

6. Mode Zum Wechsel des RAID Modus drücken Sie bitte die

⑨ Taste für 3 Sekunden. Damit wird ein versehentliches Umschalten vermieden.

1. Lüftersteuerung Wechselt zwischen Automatik und manuellem Modus

der Stufen 1 bis 3.

Rot Wiederherstellung

1. Schloss

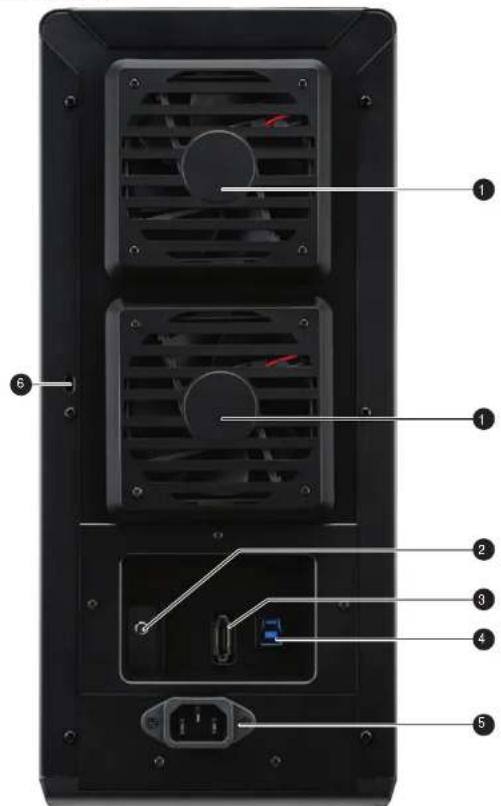

Rückseite

1. Lüfter
2. RAID-Modus Bestätigungstaste
3. eSATA Port
4. USB 3.0 / USB 2.0 Port
5. Stromanschluss
6. Diebstahlsicherung

Festplattengriff

Schlüssel

Innenansicht

RAID Modus Einstellung

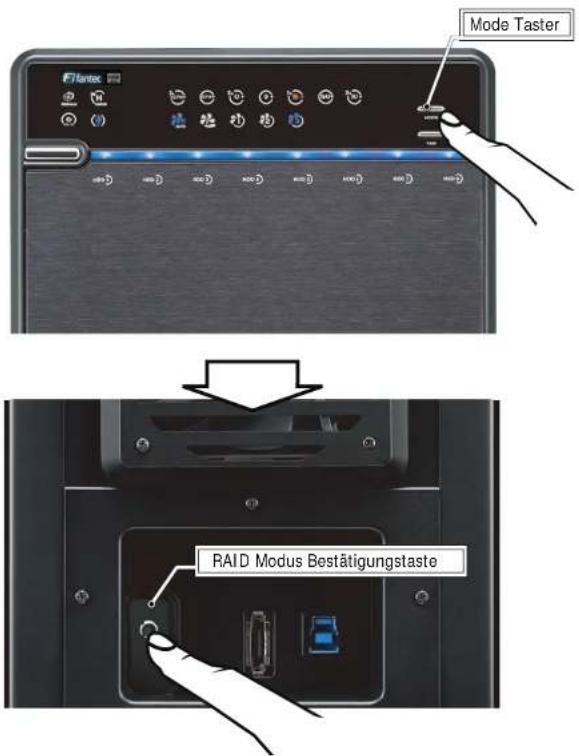

Schalten Sie das Gerät an und halten Sie den MODE Taster für ca. 3 Sekunden gedrückt, bis die LED blinkt. Drücken Sie diesen Taster erneut, um den gewünschten RAID Modus einzustellen.

Nach der RAID-Auswahl HALTEN Sie die Bestätigungstaste auf der Rückseite gedrückt, bis das Gerät ausschaltet.

RAID O

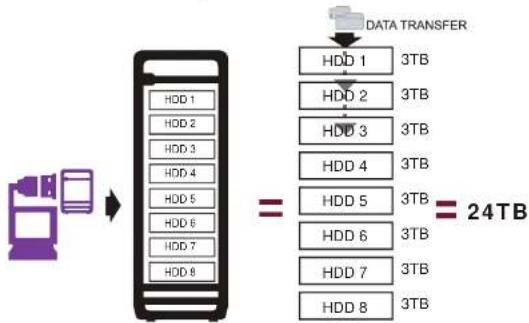

Spanning (BIG)

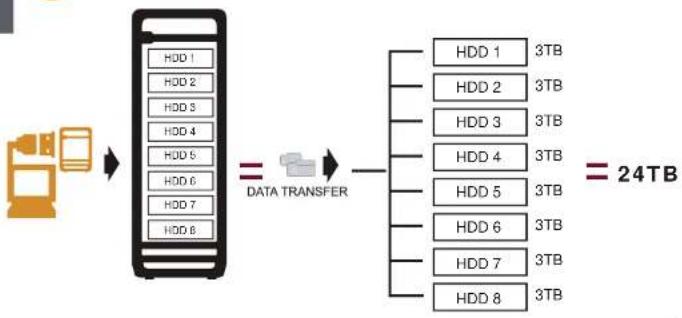

Spanning verbindet mehrere Laufwerke zu einem großen virtuellen Laufwerk und umgeht damit die physische Begrenzung einzeln angeschlossener Festplatten. Die Daten werden fortlaufend von HDD1 bis HDD8 geschrieben (siehe Grafik). Bei Ausfall einer Festplatte sind jedoch alle Daten verloren.

Hinweis: Ihr Computer erkennt 1 Festplatte.

RAID O

Spanning (BIG)

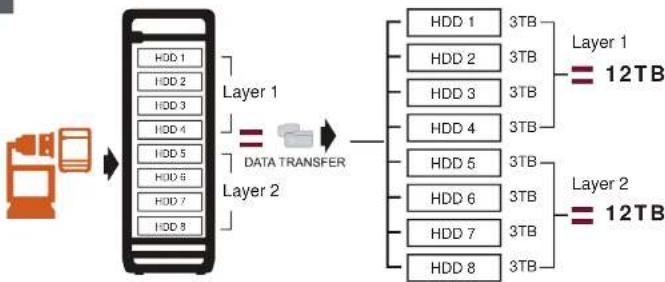

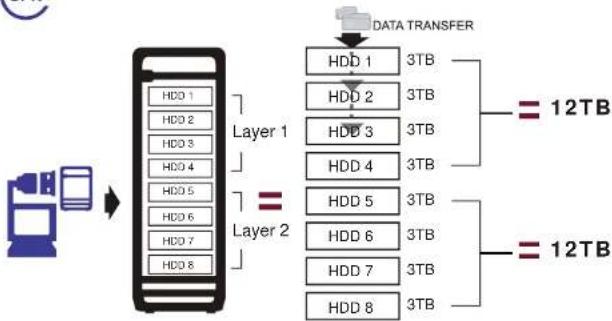

2x Spanning verbindet jeweils 4 Laufwerke zu 2 großen virtuellen Laufwerken und umgeht damit die physische Begrenzung einzeln angeschlossener Festplatten. Die Daten werden fortlaufend von HDD 1-4 und HDD 5-8 geschrieben (siehe Grafik). Bei Ausfall einer Festplatte sind alle Daten des betreffenden RAID 0-Verbunds verloren. Hinweis: Ihr Computer erkennt 2 Festplatten.

RAID O

Striping

Striping verbindet mehrere Laufwerke zu einem großen virtuellen Laufwerk als eine logische Einheit. Die Daten werden parallel auf alle Festplatten geschrieben, was zu einer Steigerung der Datentransferrate führt. Bei Ausfall einer Festplatte sind jedoch alle Daten verloren.

Hinweis: Ihr Computer erkennt 2 Festplatten.

RAID O

Striping

2x Striping verbindet jeweils 4 Laufwerke zu 2 große virtuelle Laufwerke als eine logische Einheit. Die Daten werden parallel auf alle Festplatten geschrieben, was zu einer Steigerung der Datentransferrate führt. Bei Ausfall einer Festplatte sind alle Daten des betreffenden RAID 0-Verbunds verloren. Hinweis: Ihr Computer erkennt 2 Festplatten.

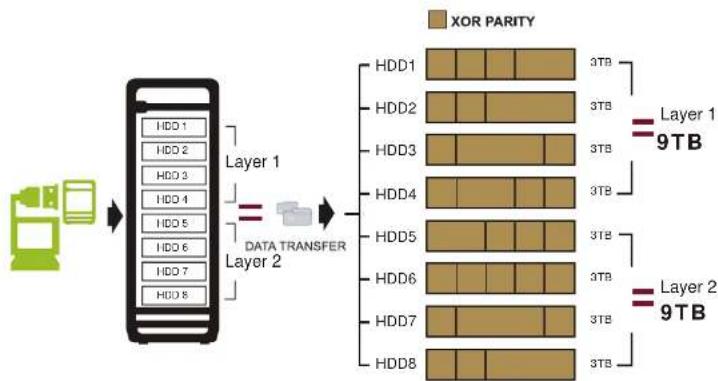

Striping mit verteilter Parität

Bei RAID 5 mit verteilter Parität arbeiten die Laufwerke unabhängig voneinander und die Paritätsblöcke werden über alle Platten verteilt gespeichert. Bei Ausfall einer Festplatte, können die Daten über die XOR-Verknüpfung der übrigen Blöcke mit dem Paritätsblock wieder hergestellt werden. Vorteil sind beschleunigte verteilte Lesezugriffe, aber das Schreiben ist langsamer als bei einer Einzelplatte, da der Schreibvorgang immer mit einer Aktualisierung der Parität verbunden ist.

Hinweis: Ihr Computer erkennt 2 Festplatten.

RAID 50

Striping mit verteilter Parität

Ein RAID-50-Verbund besteht aus einem RAID-0-Array, welches aus 2 striped RAID 5 besteht. RAID 50 bietet die höchste Ebene der Redundanz und Leistung.

Hinweis: Ihr Computer erkennt 1 Festplatte.

RAID 10

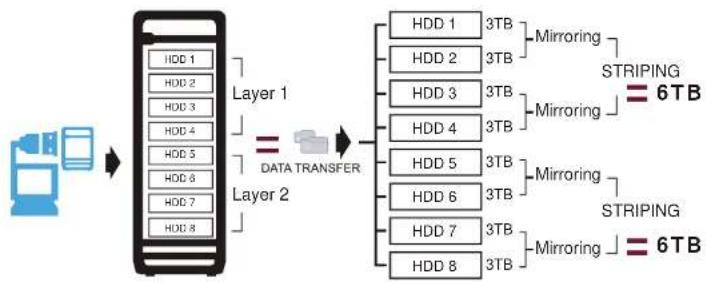

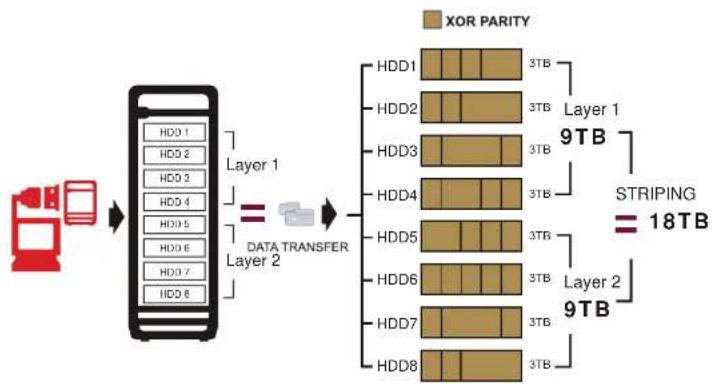

RAID 10 ist eine Kombination aus RAID 0 Striping und RAID 1 Spiegelung.

Hinweis: Ihr Computer erkennt 2 Festplatten.

LED Anzeigen

Modus LED Anzeigen

RAID 0

Spanning

Wird eine der HDD1 \~ HDD8 vom PC erkannt, leuchtet HDD1 \~ HDD8 blau / aktiv.

Blau / Aktiv

Bei Zugriff leuchtet die Anzeige Pink. Bei Zugriff leuchtet die Anzeige Pink.

LED Anzeigen

Modus LED Anzeigen

RAID 0

Striping

Wird eine der HDD1 \~ HDD8 vom PC erkannt, leuchtet HDD1 \~ HDD8 blau / aktiv.

Blau / Aktiv

Striping mit verteilter Parität

Blau / Aktiv

Wird eine der HDD1 \~ HDD8 vom PC erkannt, leuchtet HDD1 \~ HDD8 blau / aktiv.

Bei Zugriff leuchtet die Anzeige Pink.

Rot / Rebuild - Wiederherstellung

Während die Daten wieder hergestellt werden, leuchtet die REBUILD LED und die LED der betroffenen Festplatte (HDD 1-8).

LED Anzeigen

Modus LED Anzeigen

RAID 50

Striping mit verteilter Parität

Blau / Aktiv

Wird eine der HDD1 \~ HDD8 vom PC erkannt, leuchtet HDD1 \~ HDD8 blau / aktiv.

Bei Zugriff leuchtet die Anzeige Pink.

Rot / Rebuild - Wiederherstellung

Während die Daten wieder hergestellt werden, leuchtet die REBUILD LED und die LED der betroffenen Festplatte (HDD 1-8).

LED Anzeigen

Modus LED Anzeigen

RAID 10

Spiegelung + Striping

Blau / Aktiv

Wird eine der HDD1 \~ HDD8 vom PC erkannt, leuchtet HDD1 \~ HDD8 blau / aktiv.

Bei Zugriff leuchtet die Anzeige Pink.

Rot / Rebuild - Wiederherstellung

Während die Daten wieder hergestellt werden, leuchtet die REBUILD LED und die LED der betroffenen Festplatte (HDD 1-8).

INITIALISIERUNG

Windows Vista (32 / 64 bit) / Windows 7 (32 / 64 bit)

Starten Sie die Laufwerk-Initialisierung.

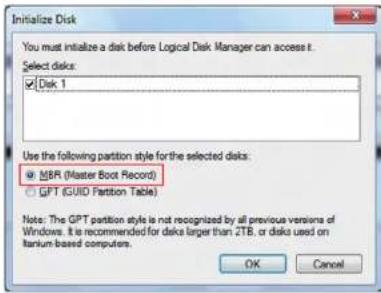

Bemerkung: Bitte aktivieren Sie den GPT Modus, wenn die Gesamtkapazität 2TB übersteigt, andernfalls wählen Sie den MBR Modus.

Aktivieren Sie MBR, wenn die Gesamtkapazität 2TB nicht überschreitet.

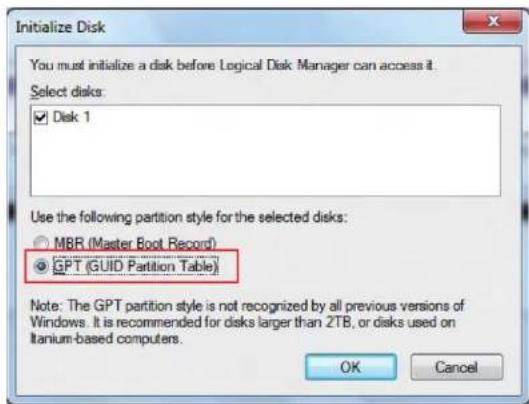

Aktivieren Sie GPT, wenn die Gesamtkapazität 2TB übersteigt.

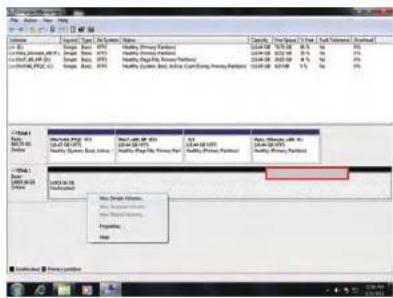

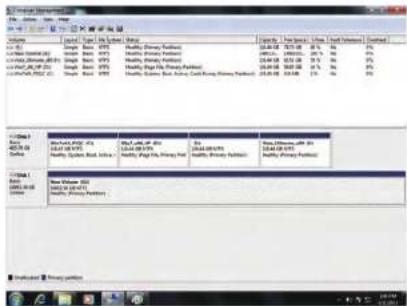

Erstellen Sie eine neue Partition und formatieren Sie das Laufwerk.

Windows Vista (32 / 64 bit) / Windows 7 (32 / 64 bit)

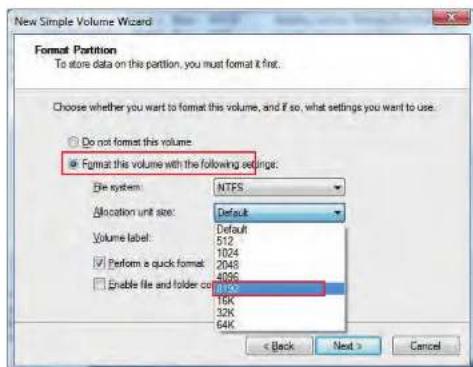

Unter Windows Vista / Windows 7 und einer Gesamtkapazität von mehr als 16 TB, wird dringend empfohlen, beim Formatieren die Auswahl „Größe der Zuordnungseinheiten“ auf 8192 einzustellen.

Weitere Informationen zur Cluster-Zuordnung finden Sie unter: http://support.microsoft.com/kb/302873

Clustergröße		Maximale NTFS-Volume Size (Bytes RAW)
512	2,199,0	3,255,040 (2TB)
1.024	4,398	346,510,080 (4TB)
2.048	8,796	393,020,160 (8TB)
4.096	17,592	186,040,320 (16TB)
8.192	35,184	372,080,640 (32TB)
16.384	70,368	744,161,280 (64TB)
32.768	140,767	878,322,560 (128TB)
65.536	281,474	976,645,120 (256TB)

Die Formatierung des Laufwerks ist abgeschlossen.

Windows Vista (32 / 64 bit) / Windows 7 (32 / 64 bit)

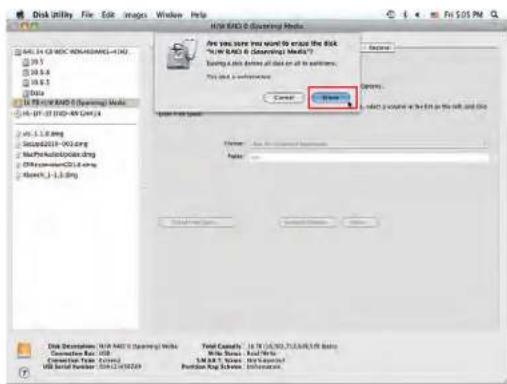

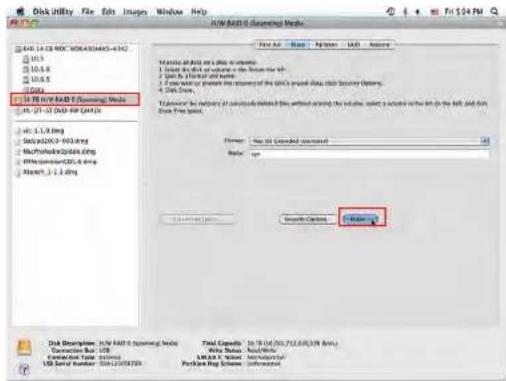

Mac O.S. 10.5

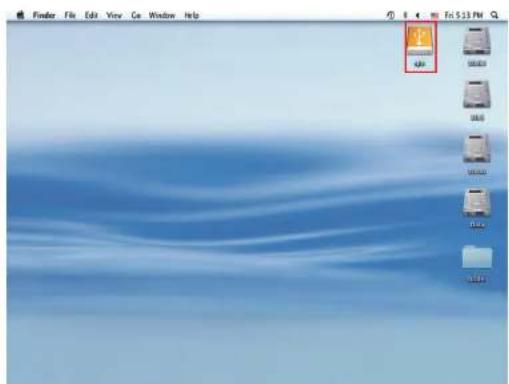

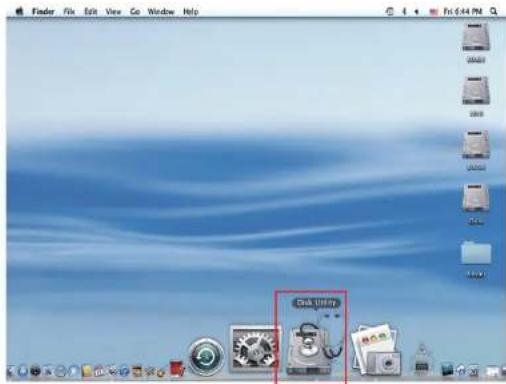

1. Gehen Sie in das Festplattendienstprogramm.

1. Festplatte initialisieren.

1. Wählen Sie das Laufwerk aus.

1. Formatierung abgeschlossen

Hinweis: Die Anzahl der HDD-Symbole ist vom jeweiligen RAID-Modus abhängig

HINWEISE

1. Der Wechsel des RAID Modus führt zu Datenverlust.
2. Um den RAID Modus zu ändern, folgen Sie bitte den Anweisungen, andernfalls wird die Änderung nicht übernommen.
3. Die Schnittstellen USB oder eSATA können nicht gleichzeitig angeschlossen werden.
4. Im RAID Modus werden Festplatten gleichee Marke, Modellnummer und Kapazität empfohlen.
5. Die Erstellung mehrerer Partitionen wird im RAID Modus nicht empfohlen.
6. Unter Windows Vista / 7 besteht die Möglichkeit den GPT Modus für Kapazitäten von mehr als 2TB zu verwenden.
7. Bei älteren Betriebssystemen kann es jedoch Schwierigkeiten mit der Kompatibilität geben. Für nähere Informationen über GPT, besuchen Sie die Internetseite: http://www.microsoft.com/whdc/device/storage/GPT_FAQ.mspx
8. Wenn Sie versehentlich den MBR Modus aktiviert haben, aber nur die Partitionstabelle löschen wollten, müssen Sie zunächst einen anderen RAID Modus aktivieren und dannach wieder in den gewünschten Modus zurück wechseln. Erst dann können Sie die Festplatten im GPT Modus nutzen.
9. Für Mac OS Nutzer: Eine Gesamtkapazität von mehr als 2TB ist erst ab dem Betriebssystem MAC OS 10.4.11 Tiger oder höher möglich.
10. Verbinden Sie das Gerät nicht mit dem SATA on Board Steckern, da der PC unter Umständen das Gerät oder die Festplatten nicht richtig erkennt. Wir empfehlen zusätzlich PCI-Express oder PCI Controller Karten mit eSATA Anschluß.
11. Die Dauer des REBUILD ist abhängig von der Kapazität, 200GB dauern ca. 1 Stunde.
12. Wenn Sie das USB oder eSATA Kabel entfernen, schaltet das FANTEC QB-35US3R automatisch in den Schlaf-Modus.

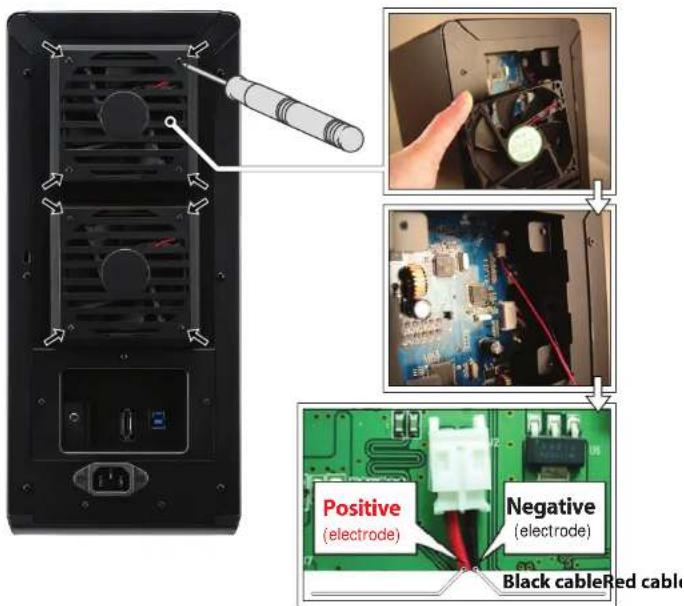

13. Wenn der Lüfter zu laut geworden ist, schalten Sie bitte das Gerät aus und öffnen Sie die Verkleidung an der Rückseite. Jetzt können Sie den Lüfter reinigen.

14. Wenn trotz Reinigung keine Verbesserung eingetreten ist, können Sie den Lüfter durch einen baugleichen Typ mit den Abmessungen 80mm x 80mm x 20mm gemäß Abbildung ersetzen.

1. Es wird empfohlen das Power Management im BIOS auf S3 einzustellen.
   (Für weitere Informationen lesen Sie bitte das Handbuch Ihres Mainboards).
2. Wenn die Initialisierung des FANTEC QB-35US3R zu lange dauert, prüfen Sie bitte, ob die Festplatten korrekt eingelegt sind oder aktualisieren Sie die Treiber Ihres eSATA Controllers

3. Wenn die Transferrate ungewöhnlich erscheint, prüfen Sie bitte, ob die SATA Jumper an den Festplatten auf 1.5 oder 3.0Gbps eingestellt sind.

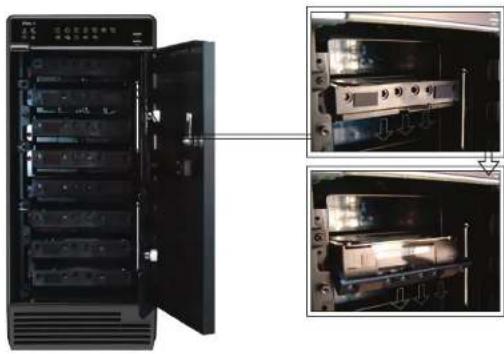

4. Um die Festplatten aus dem Gehäuse zu entnehmen, drücken Sie den Griff leicht nach unten und ziehen Sie die Festplatte vorsichtig heraus.

1. Arbeitsumgebung: 5 \~ 50 °C

Luftfeuchtigkeit 90 % r. F.

1. Der Lüfter wird durch einen Thermo-Sensor gesteuert und bietet neben 2 Varianten

(Auto / Manuell) auch 3 Drehzahleinstellungen:

Langsam : unter 45 °C 1200-1800 U/ min.

Mittel: 45 °C \~ 54 °C 1800-2500 U/ min.

Schnell: wärmer als 55 °C 2500-3500 U/ min.

1. Betriebssystem:

Windows Vista (32bit/64bit) / Windows 7 (32bit/64bit)

(mit MBR Modus maximale Kapazität bis zu 2TB)

Windows Vista (32bit/64bit) / Windows 7 (32bit/64bit)

(mit GPT Modus werden mehr als 2TB unterstützt)

1. Unter Windows Vista / Windows 7 und einer Gesamtkapazität von mehrls 16 TB, wird dringend empfohlen, beim Formatieren die Auswahl „Größe der Zuordnungseinheiten“ auf 8192 einzustellen.

Weitere Informationen zur Cluster-Zuordnung finden Sie unter: http://support.microsoft.com/kb/302873

Clustergröße		Maximale NTFS-Volume Size (Bytes RAW)
512	2,199,023	3,255,040 (2TB)
1.024	4,398,046	510,080 (4TB)
2.048	8,796,093	020,160 (8TB)
4.096	17,592	186,040,320 (16TB)
8.192	35,184	372,080,640 (32TB)
16.384	70,368	744,161,280 (64TB)
32.768	140,737	488,322,560 (128TB)
65.536	281,474	976,645,120 (256TB)

Sicherheitshinweise

• Befolgen Sie alle Hinweise.

- Benutzen Sie das Gerät nicht in unmittelberer Nähe von Wasser.

- Reinigen Sie das Gerät mit einem welchen Tuch.

- Blockieren Sie keine Ventilationsöffnungen.

- Nehmen Sie die Installation entsprechend dieser Anleitungen vor.

- Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wärmequellen wie Heizungen.

oder anderen Geräten die Wärme abgeben.

- Verlegen Sie das Netzkabel so, dass niemand darüber stolporn kann.

Achten Sie drauf das die Kabel nicht eingeklemmt werden und das keine schweren Gegenstände, auf ihren abgestellt werden.

- Benutzen Sie nur vom Hersteller empfohlene Zubehörteile.

- Ziehen Sie den Netzstecker während eines Gewittors oder

worn Sie das Gerät für längere Zeit nicht benutzen.

- Wenden Sie sich mit Reparaturen stets an unserer Service Team.

Eine Wartung ist erforderlich, wenn Gerät, Netzkabel

oder Stocker beschädigt wurden, Flüssigkeiten oder Fremdkörper in das

Gerät eingodrungen sind, oder das Gerät

nicht normal funktioniert bzw. fallen gelassen wurde

- Schüllein Sie das Gerät nicht, lassen Sie es nicht fallen.

- Setzen Sie das Gerät nicht während des Betriebs um.

- Überlasten Sie Steckdosen nicht.

Bitte besuchen Sie unsere Webseite für weitere Informationen unter:

http://www.fantec.de

Für Fragen oder Hilfe zu diesem Gerät, besuchen Sie unser Info und Support Forum unter: http://www.fantec-forum.de/
