CineBeam PH30N - Projektor LG - Kostenlose Bedienungsanleitung

Produkttyp	LED-Projektor
Modell	PH30N (PH30N-GL)
Auflösung	1280 × 720 Pixel (HD)
Bildformat	16:9
Projektionsgröße	25 – 100 Zoll (635 – 2540 mm)

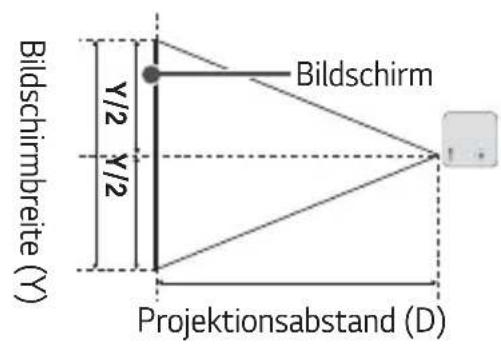

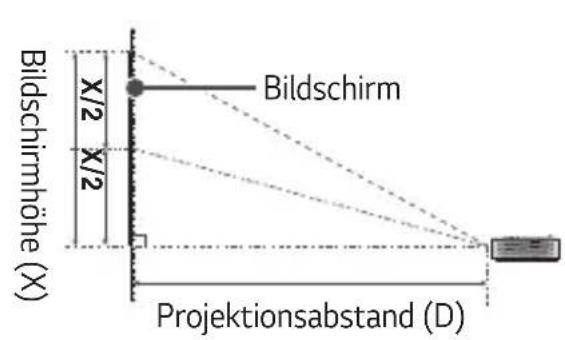

Projektionsabstand	830 mm – 3321 mm
Helligkeit	Nicht spezifiziert (Risikogruppe 2)
Kontrastverhältnis	Nicht spezifiziert
Lichtquelle	LED
Lebensdauer der Lichtquelle	Nicht spezifiziert
Stromverbrauch	48 W
Netzteil	DA-48F19, 19 V DC, 2,53 A
Akku	Lithium-Ionen, Ladezeit ca. 2 Std., Nutzungsdauer bis zu 2 Std.
Abmessungen (B × T × H)	129 × 129 × 39,3 mm
Gewicht	513 g
Audioausgang	1 W (Monolautsprecher)
Anschlüsse	HDMI, USB (5 V, 0,5 A), Kopfhörer (3,5 mm), DC-In
Drahtlosverbindung	Bluetooth, Screen Share (Miracast)
Funktionen	Trapezkorrektur (manuell/automatisch), Projektionsmodi (Front/Rück/Decke), Energiesparmodus, Höhenlagenmodus
Reinigung	Linse mit Druckluft oder weichem Tuch reinigen; Gehäuse mit weichem, trockenem Tuch
Sicherheitshinweise	Nicht in die Linse blicken; ausreichende Belüftung sicherstellen; nur mitgeliefertes Netzteil verwenden
Zubehör im Lieferumfang	Fernbedienung, AAA-Batterien, Netzteil, Netzkabel, Bedienungsanleitung

Häufig gestellte Fragen - CineBeam PH30N LG

Wie schalte ich den LG CineBeam PH30N ein?

Stellen Sie den OFF/ON-Schalter an der Rückseite auf ON. Drücken Sie dann die EIN/AUS-Taste (⏻) am Projektor oder auf der Fernbedienung. Nach dem Einschalten wählen Sie Sprache und Modus aus.

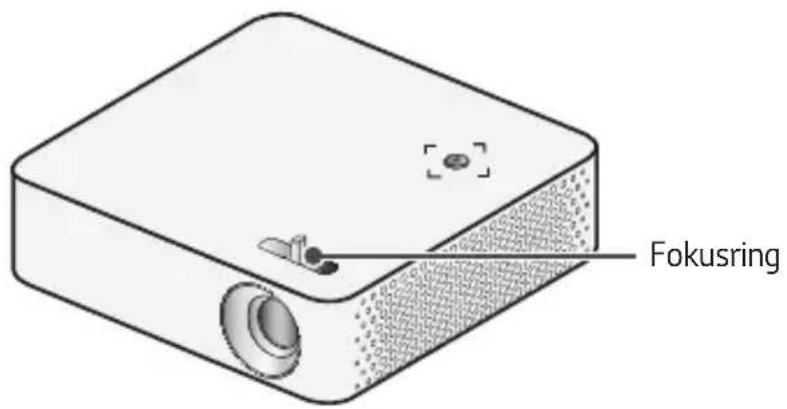

Wie stelle ich die Bildschärfe ein?

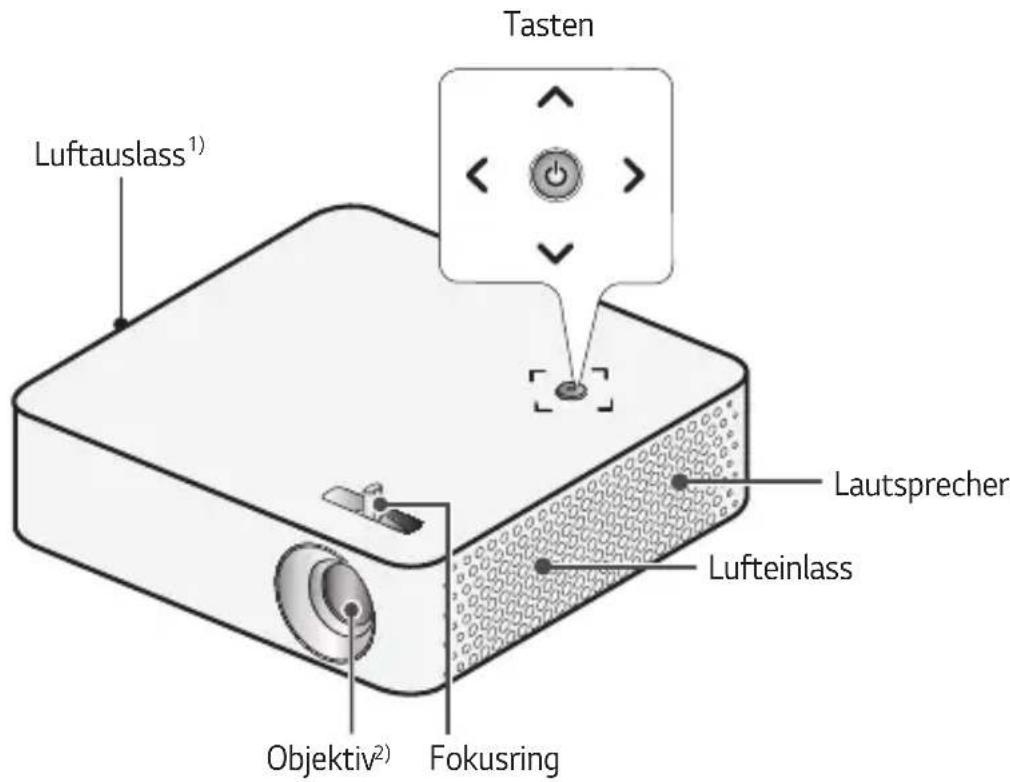

Drehen Sie am Fokusring an der Vorderseite des Projektors, bis das Bild scharf ist. Achten Sie darauf, das Gerät während der Einstellung nicht zu bewegen.

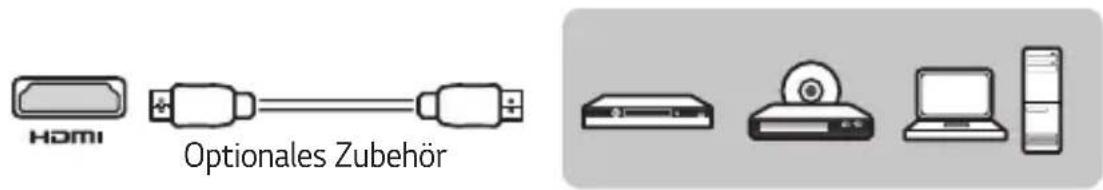

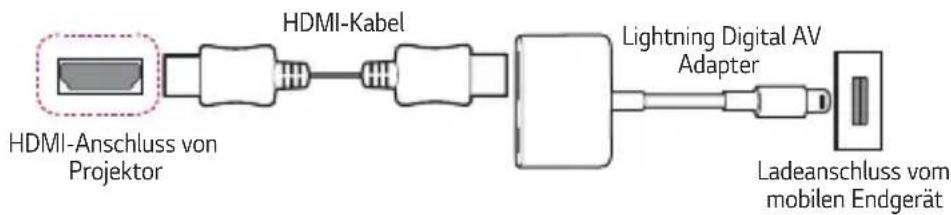

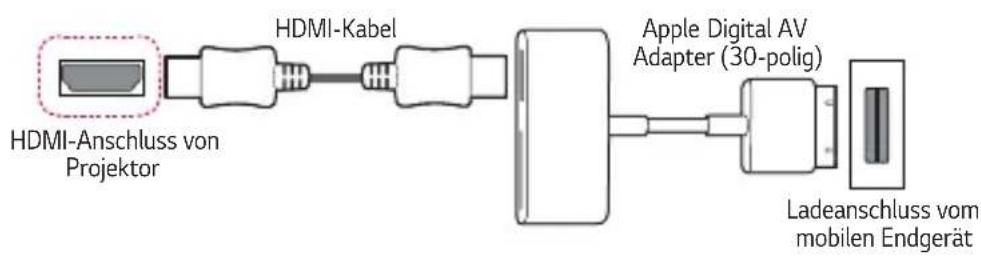

Wie verbinde ich mein Smartphone mit dem Projektor?

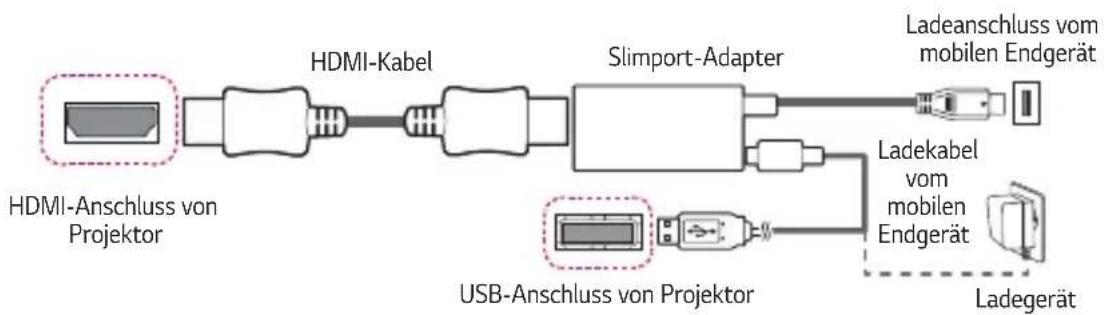

Verwenden Sie ein HDMI-Kabel und ggf. einen Adapter (z. B. Slimport oder Apple Lightning Digital AV Adapter). Schließen Sie das Kabel an den HDMI-Anschluss des Projektors an und wählen Sie die Eingangsquelle HDMI. Alternativ nutzen Sie die Screen Share-Funktion (Miracast) für Drahtlosverbindung.

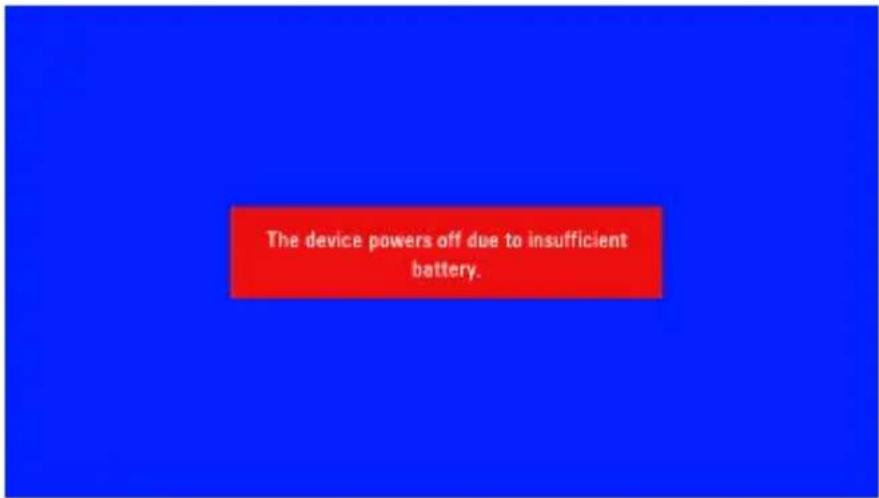

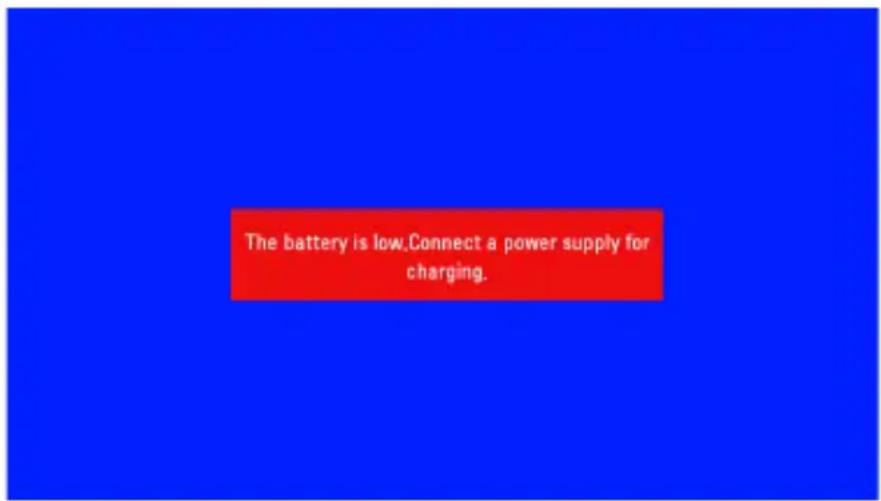

Wie lange hält der Akku des PH30N?

Die Akkulaufzeit beträgt bis zu 2 Stunden im Energiesparmodus Maximum. Die Ladezeit beträgt ca. 2 Stunden im Standby. Der Akku ist ein Verschleißteil und sollte bei nachlassender Leistung vom LG-Kundendienst ersetzt werden.

Wie reinige ich die Linse des Projektors?

Verwenden Sie Druckluft oder ein weiches, trockenes Tuch (z. B. Baumwolltuch). Reinigen Sie die Linse nur bei ausgeschaltetem und abgekühltem Projektor. Keine Flüssigkeiten, Reinigungsmittel oder Scheuermittel verwenden.

Was tun, wenn der Projektor kein Signal anzeigt?

Überprüfen Sie die Kabelverbindung und stellen Sie sicher, dass die richtige Eingangsquelle (HDMI/USB) ausgewählt ist. Testen Sie ein anderes HDMI-Kabel. Falls das Problem bestehen bleibt, prüfen Sie die Kompatibilität der Auflösung (unterstützt werden u. a. 1280×720, 1920×1080).

Kann ich den Projektor an der Decke montieren?

Ja, der PH30N ist für die Deckenmontage geeignet. Verwenden Sie eine zertifizierte Deckenhalterung und Schrauben der Größe M4 × 8 mm (oder M6 × 10 mm, 1/4-20UNC × 5,5 mm). Ziehen Sie die Schrauben mit einem Drehmoment von 5–8 kgf·cm an. Wenden Sie sich für die Installation an den Kundendienst.

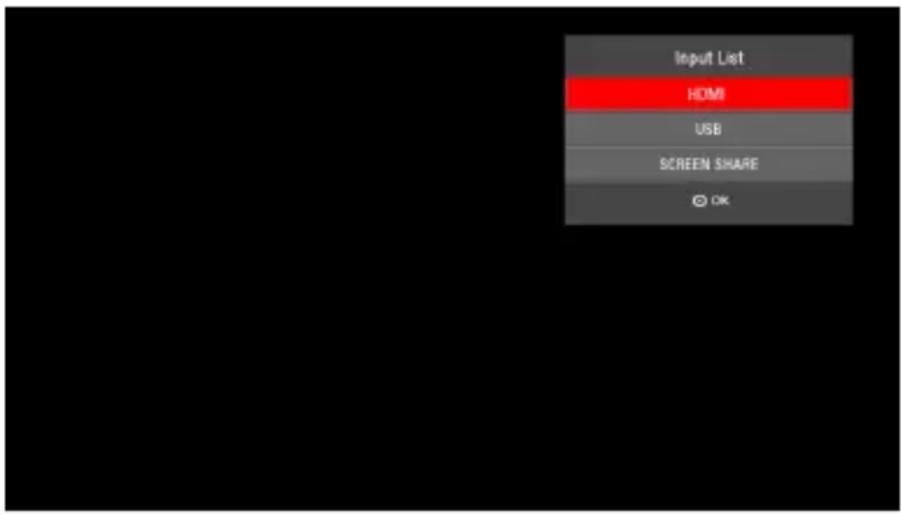

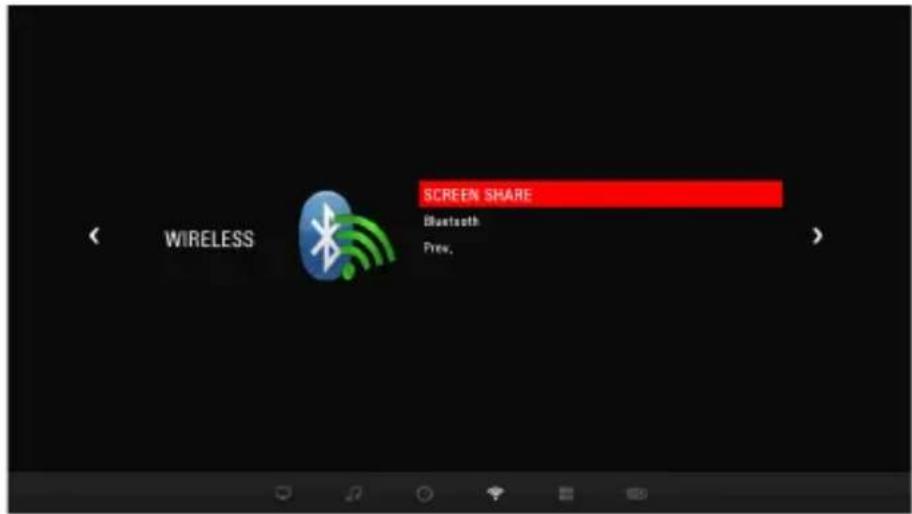

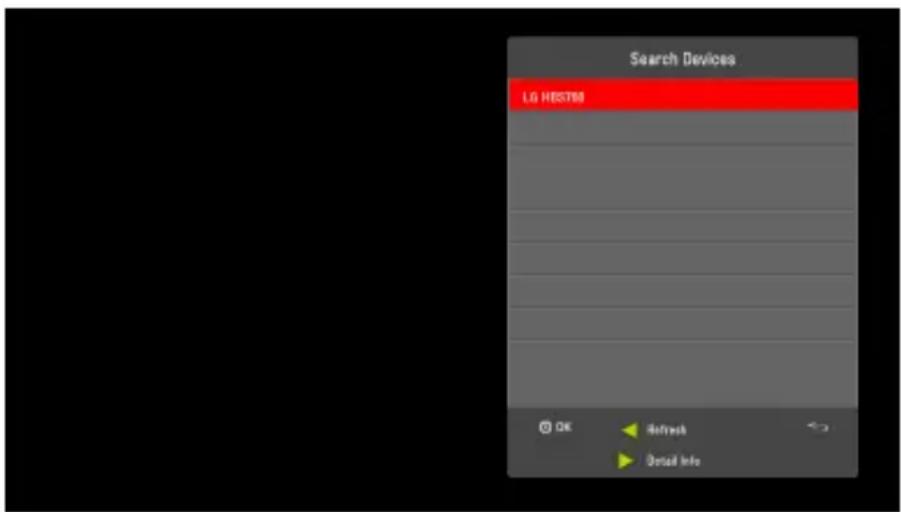

Wie funktioniert die Screen Share-Funktion?

Wählen Sie am Projektor die Eingangsquelle SCREEN SHARE. Aktivieren Sie auf Ihrem Gerät (Smartphone, PC) die Miracast- oder Bildschirmspiegelung-Funktion. Suchen Sie nach dem Projektor und stellen Sie die Verbindung her. Der Bildschirm wird dann drahtlos übertragen.

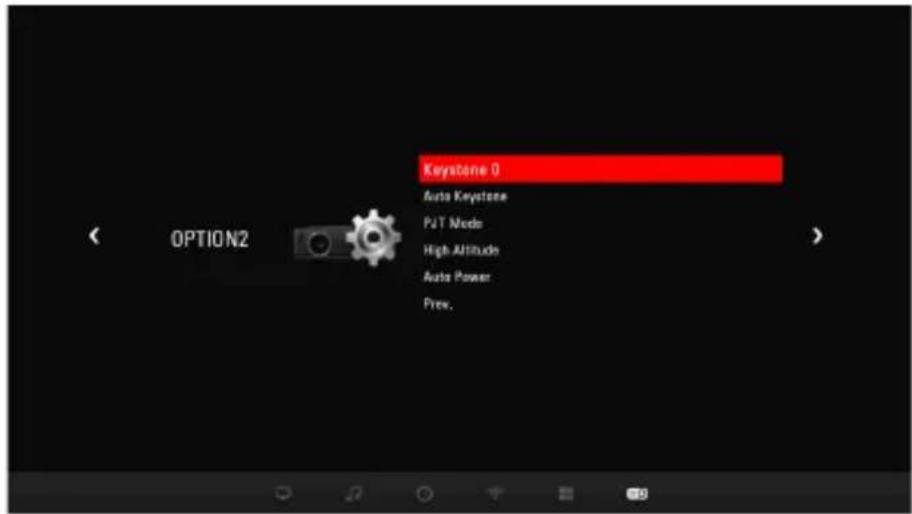

Wie stelle ich die Trapezkorrektur ein?

Drücken Sie die Trapez-Taste (△/▽) auf der Fernbedienung oder gehen Sie zu Einstellungen → OPTION 2 → Trapez. Passen Sie den Wert zwischen -40 und 40 an, bis das Bild rechteckig ist. Alternativ aktivieren Sie Autom. Trapez für automatische Korrektur.

Welche Auflösungen werden vom PH30N unterstützt?

Der Projektor unterstützt PC-Auflösungen von 640×350 bis zu 1920×1080 (Full HD) und DTV-Auflösungen wie 720p, 1080i und 1080p. Die native Auflösung beträgt 1280×720 (HD). Für beste Bildqualität wird 720p empfohlen.

BEDIENUNGSANLEITUNG CineBeam PH30N LG

Lesen Sie die Sicherheitsinformationen aufmerksam durch, bevor Sie dieses Produkt zum ersten Mal verwenden.

PH30N

INHALT

LIZENZEN 3

Information: Hinweis bezüglich Open-Source-Software 4

SICHERHEITSVORKEHRUNGEN 5

VORBEREITUNG 16

INSTALLATION 23

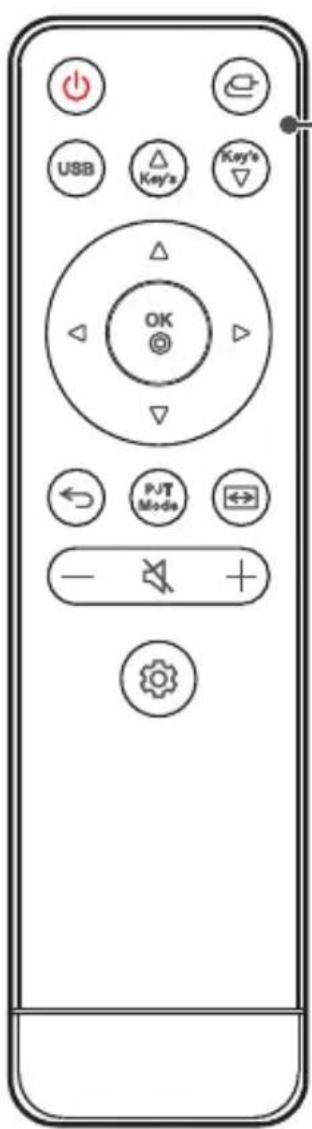

FERNBEDIENUNG 28

VERWENDEN DES PROJEKTORS 30

VERBINDEN EXTERNER GERÄTE 34

TECHNISCHE DATEN 37

SYMBOLE 41

FEHLERBEHEBUNG 42

LIZENZEN

Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zu den Lizenzen erhalten Sie unter www.lg.com.

HIGH-DEFINITION MULTIMEDIA INTERFACE

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.

In Lizenz von Dolby Laboratories gefertigt. Dolby, Dolby Vision, Dolby Audio, Dolby Atmos und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

Informationen zu DTS-Patenten finden Sie unter http://patents.dts.com. Hergestellt unter Lizenz von DTS Licensing Limited. DTS, das Symbol sowie DTS und das Symbol zusammen, DTS 2.0 Channel, DTS 2.0+Digital Out, DTS-HD und DTS Virtual:X sind eingetragene Marken oder Marken von DTS, Inc. in den Vereinigten Staaten und/oder anderen Ländern. © DTS, Inc. Alle Rechte vorbehalten.

HINWEIS

• Die Abbildung kann von Ihrem Projektor abweichen.
- Das OSD-Menü (am Bildschirm angezeigtes Menü) Ihres Projektors kann sich leicht von dem in diesem Handbuch beschriebenen Menü unterscheiden.

Information: Hinweis bezüglich Open-Source-Software

Um den in diesem Gerät verwendeten Quellcode unter GPL, LGPL, MPL sowie weitere Open-Source-Lizenzen zu erhalten, besuchen Sie bitte http://opensource.

lge.com.

Neben dem Quellcode stehen dort alle verwiesenen Lizenzbedingungen,

Garantieausschlüsse sowie Urheberrechtshinweise zum Download bereit.

LG Electronics bietet gegen eine kostendeckende Gebühr (Medium, Versand und

Bearbeitung) den Quellcode auf CD-ROM an. Senden Sie dazu eine Anfrage per

E-Mail an: [e-mail].

Dieses Angebot gilt bis drei Jahre nach der letzten Auslieferung des Produkts. Dieses

Angebot gilt für jeden Empfänger dieser Information.

SICHERHEITSVORKEHRUNGEN

Bitte beachten Sie die Sicherheitshinweise. Dadurch vermeiden Sie Unfälle und die unsachgemäße Nutzung des Produkts.

Verhindern Sie, dass sich Kinder verletzen, indem Sie diese einfachen Sicherheitsvorkehrungen einhalten.

Diese Vorkehrungen sollten genauso eingehalten werden, wenn Sie Ihren bestehenden Projektor lagern oder bewegen.

- Hinweise zu Sicherheitsvorkehrungen werden in Form von WARNUNG und VORSICHT wie folgt erteilt.

WARNUNG: Die Nichteinhaltung der Anweisungen kann zu schweren Verletzungen und sogar zum Tod führen.

VORSICHT: Nichteinhaltung der Anweisungen kann zu Verletzungen oder zur Beschädigung des Produkts führen.

- Lesen Sie das Benutzerhandbuch sorgfältig durch, und halten Sie es griffbereit.

Das Blitzsymbol in einem gleichschenkligen Dreieck soll den Benutzer darauf aufmerksam machen, dass im Gehäuse des Geräts eine nicht isolierte „gefährliche Spannung“ vorhanden ist, sodass die Gefahr eines Stromschlags besteht.

Das Ausrufezeichen in einem gleichschenkligen Dreieck soll den Benutzer darauf aufmerksam machen, dass die dem Gerät beiliegende Dokumentation wichtige Betriebs- und Wartungsanweisungen enthält.

WARNUNG/VORSICHT

— DAS GERÄT DARF WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZT WERDEN. ES BESTEHT BRAND- BZW. STROMSCHLAGGEFAHR.

Lesen Sie diese Sicherheitshinweise. Bewahren Sie diese Sicherheitshinweise gut auf.

Befolgen Sie alle Warnhinweise. Halten Sie sich an alle Anweisungen.

Innenraum-Aufstellung

WARNUNG

Installieren Sie Produkte, einschließlich Projektoren und Fernbedienungen nicht an folgenden Orten:

— Orte, die direkter Sonneneinstrahlung ausgesetzt sind;
— Feuchte Orte, wie beispielsweise Badezimmer;
— Orte in der Nähe von heißen Objekten, wie brennbaren Flüssigkeiten oder Öfen;
— Orte an denen Öl, Ölnebel und Dampf an Arbeitsstellen oder Orte in der Nähe eines Luftbefeuchters gerät;
— Orte, an denen Wasser herumspritzen kann, beispielsweise in der Nähe von Vasen oder einem Aquarium;
— Staubige Orte oder Orte, die Wind und Regen ausgesetzt sind;
— Stellen unter einer Klimaanlage, sowie Stellen, die direkt der Abluft einer Klimaanlage ausgesetzt sind.
— Orte in der Nähe von entzündlichen Objekten, wie brennbare Sprays und so weiter; oder
— Regale, Bücherregale oder Schränke ohne Befestigung und Stellen, an die Haustiere gelangen können.

- Wenn Sie dem nicht nachkommen, kann dies zu elektrischem Schlag, Brand, einer Fehlfunktion, Verformung oder Ausfall führen.

Achten Sie darauf, dass der Projektor nicht herunterfällt, wenn Sie ihn an ein externes Gerät anschließen.

- Andernfalls kann es zu Verletzungen oder zu einer Beschädigung des Produkts kommen.

Denken Sie an die folgenden Vorsichtsmaßnahmen, um zu verhindern, dass die Temperatur im Projektor zu stark ansteigt:

— Installieren Sie die Lüftungsschlitze im Abstand von mindestens 30 cm zur Wand.
— Installieren Sie das Produkt nicht an einer Stelle, die nicht belüftet werden kann, beispielsweise in einem Bücherregal oder einem Schrank.
— Installieren Sie das Produkt nicht auf einem Teppich oder einem Kissen.
— Achten Sie darauf, dass die Lüftungsschlitze nicht durch ein Tischtuch, einen Vorhang oder Ähnliches versperrt werden.

• Dies kann zu einem Brand führen.

Installieren Sie das Produkt nicht an der Wand oder der Decke eines Ortes, an dem sich Öl oder Ölnebel befindet.

- Andernfalls kann es zu Schäden am Gerät kommen, oder es kann herunterfallen.

Achten Sie darauf, dass keine Kinder sich an den installierten Projektor hängen oder darauf herumklettern.

- Der Projektor könnte herunterfallen und jemanden verletzen oder töten.

Wenn Sie das Produkt an der Decke installieren, halten Sie sich an die folgenden Vorsichtsmaßnahmen, um zu verhindern, dass der Projektor herunterfällt.

— Wenden Sie sich bei der Installation an den Kundendienst.
— Befestigen Sie das Produkt mit dem folgenden Befestigungswerkzeug und M4 x 8 mm Schrauben (M6 x 10 mm, 1/4-20UNC x 5,5 mm), die von professionellen Technikern zugelassen sind.
— Verwenden Sie keinen Klebstoff, kein Schmierfett, kein Öl und so weiter, wenn Sie das Befestigungswerkzeug verwenden.
— Ziehen Sie die Schrauben nicht zu stark an, da der Projektor herunterfallen kann, wenn die Schrauben abbrechen. (Empfohlenes Anzugsmoment: 5-8 kgf. cm)

- Wenn Sie sich nicht an die Vorsichtsmaßnahmen halten, kann dies zu Verletzungen, zum Tode oder zu Produktschäden führen, wenn das Gerät herunterfällt.

VORSICHT

Wenn Sie den Projektor bewegen, achten Sie darauf, den Strom abzuschalten und trennen Sie den Netzstecker, das Antennenkabel und das Verbindungskabel zwischen den Geräten ab.

- Falls Sie dies nicht tun, kann dies zu Schäden am Projektor oder dem Kabel führen, was wiederum zu einem Brand oder zu einem elektrischen Schlag führen kann.

Installieren Sie den Projektor nicht auf einem instabilen Regal, an einer Neigung, an einer Stelle, die Vibrationen ausgesetzt ist, einer Stelle, an der der Projektor nicht vollständig gehalten werden kann, oder auf Stoffen wie einem Tischtuch.

- Wenn der Projektor herunterfällt oder umkippt, kann dies zu Verletzungen führen, oder der Projektor könnte eine Fehlfunktion erleiden.

Um zu verhindern, dass das Netzkabel oder der Stecker beschädigt wird, dürfen Sie den Projektor nicht so installieren, dass man auf das Kabel treten kann.

• Dies kann zu einem Brand oder zu einem elektrischen Schlag führen.

Installieren Sie den Projektor nicht zu dicht an der Wand.

- Dadurch könnte sich der Kabelanschluss verschlechtern, oder der Projektor und dessen Kabel könnten beschädigt werden.

Wenn Sie den Projektor auf einem Schrank oder einem Kabel installieren, achten Sie darauf, dass das vordere Ende des Projektors nicht übersteht.

- Der Projektor könnte aus dem Gleichgewicht kommen und herunterfallen und Personen verletzen oder beschädigt werden.

WARNUNG

Stecken Sie bei Gewitter und Blitzschlag das Netzkabel aus und berühren Sie nicht das Antennenkabel.

• Dies kann zu einem elektrischen Schlag führen.

Wenn aus den Gasleitungen Gas austritt, dürfen Sie die Steckdose nicht berühren und sollten das Fenster öffnen, um frische Luft hereinzulassen.

- Es kann zu Funken kommen, die zu Bränden oder Verbrennungen führen können.

Wenn Sie das Produkt mit einem externen Gerät wie einer angeschlossenen Spielkonsole verwenden, achten Sie darauf, dass das Verbindungskabel lang genug ist.

- Das Produkt könnte herunterfallen und Verletzungen verursachen oder zu Schäden am Produkt führen.

Kratzen Sie nicht mit metallischen Gegenständen auf dem Projektor herum und stoßen Sie damit nicht dagegen.

- Andernfalls kann es zu Verletzungen oder zu einer Beschädigung des Produkts kommen.

Stecken Sie keine metallischen Gegenstände in den Projektor, beispielsweise Münzen, Haarnadeln oder ein Stück Eisen. Ebenso keine entzündlichen Gegenstände wie Papier oder Streichhölzer.

• Dies kann zu einem Brand oder zu einem elektrischen Schlag führen.

Wenn Sie die Batterien der Fernbedienung austauschen, bewahren Sie sie außerhalb der Reichweite von Kindern auf und achten Sie darauf, dass Kinder diese nicht verschlucken.

- Wenn ein Kind die Batterie verschluckt, konsultieren Sie umgehend einen Arzt.

Bewahren Sie die Plastikfolie des Produkts außerhalb der Reichweite von Kindern auf.

- Kinder können an der Plastikfolie ersticken.

Fassen Sie während des Betriebs oder direkt nach dem Einschalten nicht in die Nähe der Lüftungsschlitze, da diese sehr heiß werden.

• Die Hitze stellt keinen Defekt oder Problem mit dem eingeschalteten Projektor dar, machen Sie sich also keine Sorgen.

Blicken Sie nicht vorne in die Linse, wenn der Projektor in Betrieb ist. Das Produkt ist eine starke Lichtquelle, die zu Verletzungen an den Augen führen kann.

Versuchen Sie nicht, den Projektor auseinanderzubauen oder selbst zu modifizieren. Wenden Sie sich stets an einen qualifizierten Service-Techniker, Ihren Händler oder den örtlichen Kundendienst, damit diese die Inspektion, Einstellung und die Reparaturen vornehmen können.

• Dies kann zu einem Brand oder zu einem elektrischen Schlag führen.

VORSICHT

Verwenden Sie keine Produkte in der Nähe des Projektors, die hohe Spannung nutzen. (Z. B. einer elektrischen Fliegenklatsche)

• Dies kann zu Fehlfunktionen führen.

Stellen Sie keine Behälter mit Flüssigkeit auf den Projektor, beispielsweise Vasen, Töpfe, Tassen, Kosmetik oder Medizin, Dekoartikel wie Kerzen oder irgendwelchen schweren Gegenstände.

• Das könnte zu Brand, elektrischem Schlag oder Verletzungen führen.

Die Oberfläche der Wechselstrom-Adapter ist heiß. Achten Sie also darauf, dass weder Sie noch Kinder die Oberfläche während der Nutzung berühren. (Außer bei Modellen, die keinen Adapter verwenden)

Halten oder bewegen Sie das Produkt nicht falsch herum, indem Sie es am Netzkabel, am Signalkabel oder am Projektionsspiegel greifen.

- Dies könnte zu Schäden am Produkt, elektrischen Schlägen oder Bränden führen.

Selbst wenn der Projektor mit der Fernbedienung oder der Taste abgeschaltet wird, wird der Strom nicht vollständig getrennt, solange das Netzkabel noch eingesteckt ist.

Wenn Sie Kopfhörer oder Ohrhörer verwenden, dann nutzen Sie diese bitte nicht bei hoher Lautstärke oder über eine längere Zeit. (Gilt nur für Modelle, die Kopfhörer (Ohrhörer) unterstützen.)

- Sonst könnten Sie Ihrem Gehör schaden.

Starten Sie den Projektor nicht mit hoher Lautstärkeeinstellung.

- Eine hohe Lautstärke kann zum Gehörverlust führen.

Bewahren Sie den Projektor nicht längere Zeit außen auf.

Berühren Sie nicht die Linse des Projektors und setzen Sie sie keinen Schlägen aus.

• Dies kann das Produkt beschädigen.

Blockieren Sie das Licht aus der Projektorlinse nicht mit einer Person, einem Buch oder sonstigen Gegenständen.

- Falls das Licht des Projektors länger Zeit auf einen Gegenstand scheint, kann dies durch die verursachte Hitze zu einem Brand führen. Das reflektierte Licht kann auch die Linse aufheizen und den Projektor beschädigen.

Verwenden Sie keine neue Batterie zusammen mit einer gebrauchten Batterie.

- Dies kann die Batterie beschädigen oder zum Brand durch auslaufende Batterieflüssigkeit führen, oder zu einem elektrischen Schlag.

Achten Sie beim Auswechseln der Batterien darauf, dass Sie sie richtig gepolt einlegen (+, -).

- Brüche an den Batterien oder ein Auslaufen kann zu Bränden, Explosionen, Verletzungen oder Kontaminationen (Schäden) in der Umgebung führen.

Setzen Sie die Batterien keinem direkten Sonnenlicht, offenem Feuer, einem elektrischen Heizer, hohen Temperaturen über 60 °C, übermäßiger Luftfeuchtigkeit oder Hitze aus.

• Andernfalls besteht Explosionsgefahr oder Brandgefahr.

Werfen Sie den Akku nicht, und bauen Sie ihn nicht auseinander.

• Dies kann die Batterie beschädigen und zu Brand oder eine Explosion führen.

Werfen Sie alte Batterien nicht einfach weg.

- Andernfalls besteht Explosionsgefahr oder Brandgefahr. Die richtige Entsorgung ist je nach Land und Region unterschiedlich. Entsorgen Sie sie ordnungsgemäß.

Sollte eine falsche Batterie eingesetzt werden, besteht die Gefahr eines Brandes oder einer Explosion.

WARNUNG

Achten Sie darauf, dass der Stecker ordentlich eingesteckt ist und nicht wackelt.

- Eine instabile Verbindung kann zu einem Brand führen.

Schließen Sie nicht zu viele Geräte an eine Mehrfachsteckdose an.

- Andernfalls besteht Brandgefahr aufgrund von Überhitzung der Steckdose.

Stecken Sie keine Metallgegenstände in den Stecker, wenn dieser mit einer Steckdose verbunden ist. Berühren Sie außerdem niemals den Netzstecker direkt nach dem Abziehen aus der Steckdose.

• Dies kann zu einem elektrischen Schlag führen.

Schließen Sie den Stecker an eine geerdete Steckdose oder Mehrfachsteckdose an. (Außer bei Geräten ohne Erdung)

- Wenn Sie dem nicht nachkommen, kann dies zu elektrischem Schlag durch Fehlfunktion oder elektrischen Kurzschluss führen.

Berühren Sie den Netzstecker niemals mit feuchten Händen.

• Dies kann zu einem elektrischen Schlag führen.

Wenn Sie den Projektor längere Zeit nicht verwenden oder nicht anwesend sind, ziehen Sie den Stecker aus der Steckdose.

- Ansonsten könnte sich Staub ansammeln und durch Kurzschluss auslösen, was wiederum durch die entstehende Hitze, einen Zündfunken oder Verschleiß zu einem elektrischen Schlag oder einen Brand führt.

Ziehen Sie den Netzstecker, um das Gerät vom Stromnetz zu trennen. Für Notfälle muss der Netzstecker stets gut erreichbar sein.

Falls eines der folgenden Ereignisse auftritt, könnte das Produkt einen Fehler aufweisen, und Sie müssen den Projektor unverzüglich abschalten, das Netzkabel aus der Steckdose ziehen und den Kundendienst benachrichtigen:

— Wenn das Produkt beschädigt ist;
— Wenn das Produkt ausfällt;
— Wenn sich Fremdkörper im Produkt befinden; oder
— Wenn Rauch oder Geruch aus dem Gerät kommt.

• Dies kann zu einem Brand oder zu einem elektrischen Schlag führen.

VORSICHT

Ziehen Sie den Stecker nicht aus der Steckdose und stecken Sie ihn nicht ein, wenn der Netzschalter eingeschaltet ist. (Verwenden Sie den Netzstecker nicht als Netzschalter.)

• Dies kann zu einem Brand oder zu einer Fehlfunktion führen.

Wenn Sie den Wechselstrom-Adapter oder das Netzkabel entfernen, achten Sie darauf, dass Sie am Stecker (und nicht am Kabel) ziehen.

- Andernfalls kann es zu einem Brand kommen oder das Produkt könnte beschädigt werden.

Beschädigen Sie weder den Wechselstrom-Adapter, das Netzkabel oder den Stecker, und stellen Sie keine schweren Gegenstände darauf und setzen Sie sie keinen Schlägen aus.

- Dies kann zu einem Brand, elektrischem Schlag oder Schäden am Produkt führen.

Schließen Sie das Netzkabel und den Wechselstrom-Adapter ordentlich an.

- Eine schlechte Verbindung kann zu einer Fehlfunktion des Produkts oder zu einem Brand führen.

Befreien Sie die Stifte des Steckers oder die Steckdose von Verschmutzungen.

• Dies kann zu einem Brand führen.

Halten Sie das Netzkabel von jeglichen Wärmequellen entfernt.

- Andernfalls kann die Isolierung des Kabels schmelzen und zu einem Brand oder elektrischen Schlag führen.

Verwenden Sie ausschließlich genehmigte Netzkabel oder Wechselstrom-Adapter, die von LG Electronics zur Verfügung gestellt wurden. Verwenden Sie keine anderen Produkte.

- Diese können zu einer Fehlfunktion des Produkts, zu Brand oder zu einem elektrischen Schlag führen.

WARNUNG

Besprühen Sie den Projektor zur Reinigung auf keinen Fall mit Wasser.

• Dies kann zu einem Brand oder zu einem elektrischen Schlag führen.

VORSICHT

Reinigung des Projektors

— Ziehen Sie vor der Reinigung den Netzstecker aus der Steckdose.
— Wischen Sie nicht über die Optik (die Linse und den Spiegel), kurz nachdem Sie den Strom abgeschaltet haben.
— Sprühen Sie kein Wasser auf das Produkt, und wischen Sie es nicht mit einem feuchten Tuch ab.
— Wischen Sie das Produkt sanft mit einem weichen Tuch ab.
— Verwenden Sie keine Reinigungsmittel, automatische oder industrielle Politur, Scheuermittel, Wachs, Benzol oder Alkohol.

- Dies kann zu Brand, elektrischem Schlag oder Schäden am Projektor führen (Verformung, Korrosion und Bruch).

Reinigung der Linse

— Reinigen Sie die Linse, falls sich darauf Staub abgesetzt oder Flecken gebildet haben.
— Reinigen Sie die Oberfläche der Linse mit Druckluft oder einem weichen, trockenen Tuch.
— Reinigen Sie das Objektiv vorsichtig mit Druckluft, einem Baumwolltuch oder einen weichen Lappen, um Staub oder Flecken zu entfernen.
— Reinigen Sie die Linse nicht, wenn der Projektor eingeschaltet ist, oder kurz nachdem Sie ihn abgeschaltet haben.
— Verwenden Sie keine Reinigungsmittel, automatische oder industrielle Politur, Scheuermittel, Wachs, Benzol, Alkohol, Wasser und so weiter auf der Linse, da diese den Projektor schädigen könnten.

Wenn Sie das Innenleben des Produkts einmal jährlich reinigen lassen möchten, wenden Sie sich bitte an den Händler oder den Kundendienst.

- Wenn Sie das Innere des Projektors längere Zeit nicht reinigen, kann dies kann zu einem Brand oder zu einer Fehlfunktion führen.

VORBEREITUNG

Die Abbildungen unterscheiden sich möglicherweise von Ihrem Gerät.

Lieferumfang

Mit dem Projektor geliefertes Zubehör ist unten dargestellt. Zubehör kann ohne vorherige Ankündigung geändert werden. Neues Zubehör kann ergänzt und altes entfernt werden.

Fernbedienung Zwei AAA-Batterien

Netzteil Netzkabel

Benutzerhandbuch

- Verwenden Sie beim Verbinden eines HDMI- oder USB-Kabels oder eines USB-Flash-Laufwerks mit einem HDMI- oder USB-Anschluss ein Produkt mit einer Breite von maximal 18 mm und einer Höhe von maximal 10 mm. Falls das USB-Kabel oder das USB-Flash-Laufwerk nicht mit dem USB-Anschluss des Projektors kompatibel ist, verwenden Sie ein Verlängerungskabel, das USB 2.0 unterstützt.

• Verwenden Sie ein zertifiziertes Kabel mit HDMI-Logo.
- Wenn Sie kein zertifiziertes HDMI-Kabel verwenden, zeigt der Bildschirm eventuell nichts an, oder ein Verbindungsfehler tritt auf. (Empfohlene Typen von HDMI-Kabeln)

— UltrahochgeschwindigkeitsHDMI™ Kabel (Kürzer als 3 Meter)

Die optionalen Zubehörteile können Sie in einem Elektronikfachgeschäft, in einem Online-Shop oder bei dem Einzelhändler, bei dem Sie das Produkt gekauft haben, erwerben. Optionales Zubehör kann ohne vorherige Ankündigung geändert werden.

Projektionsleinwand Stativ HDMI-Kabel

Teile und Komponenten

1) Halten Sie Abstand zum Belüftungsbereich, da er sehr heiß wird.
2) Berühren Sie während des Projektorbetriebs niemals das Objektiv. Das Objektiv könnte beschädigt werden. (Halten Sie das Objektiv von scharfen Gegenständen fern.)

1 Ladezustandsanzeige des Akkus
— Rot: Ladezeit
— Grün: Ladevorgang abgeschlossen
2 OFF/ON alter
ON Einschalten des Standby-Modus des Projektors.
OFF Schaltet den Projektor vollständig aus.
Stellen Sie den Schalter auf OFFenn Sie den Projektor bewegen oder über einen längeren Zeitraum nicht verwenden.
3 IR-Empfänger
4 Ω (Kopfhörerbuchse)
5 HDMI Anschluss
6 (USB-Anschluss)
7 DC IN Anschluss

Verwenden der Tasten

Sie können den Projektor durch Drücken der Taste bedienen.

Grundfunktionen

Einschalten Drücken Sie die Ein-/Ausschalttaste einmal, während der Projektor ausgeschaltet ist.

Aus Drücken Sie die Ein-/Ausschalttaste einige (gedrückt Sekunden lang, während der Projektor halten) eingeschaltet ist.

Nach oben/ Bewegen oder Festlegen der Funktionen Nach unten/ des Cursors.

Nach links/

Nach rechts

Einstellen des Menüs

Drücken Sie die Ein-/Ausschalttaste einmal, während der Projektor eingeschaltet ist. Drücken Sie die Tasten Oben, Unten, Links und Rechts, um ein Menüelement anzusteuern. Navigieren Sie zu dem gewünschten Menüelement, und drücken Sie dann einmal die Ein-/Ausschalttaste, um das Element auszuwählen.

[Menü] Zeigt das Menü „Einstellungen“ an.

[SIGNALQUELLE] Ändert die Eingangsquelle.

[Ausschalten] Schaltet das Gerät aus.

[Schließen]

Blendet Bildschirmmenüs aus und ruft das Projektor-Bild auf.

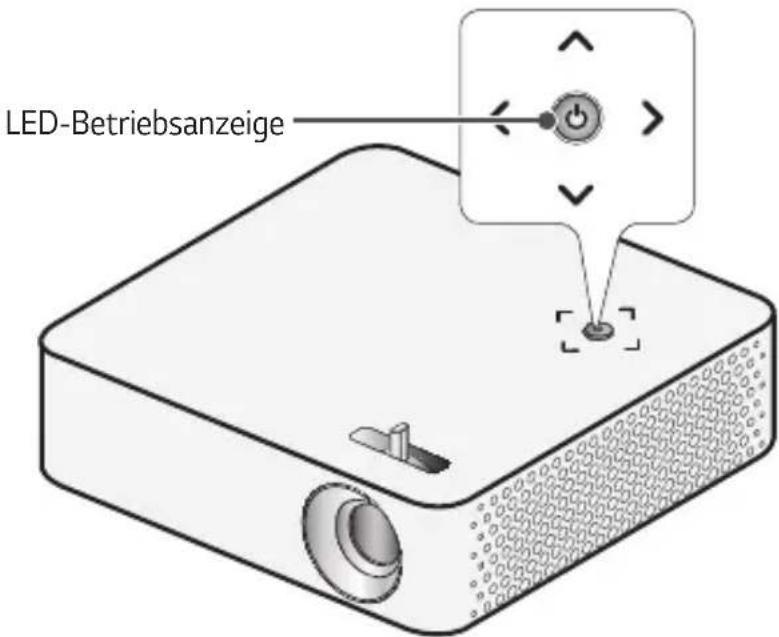

Statusanzeigen des Projektors

LED-Betriebsanzeige
Rot	Standby-Modus
Aus	Der Projektor läuft im normalen Betrieb, wenn die Betriebsanzeige leuchtet.

INSTALLATION

Projektionsabstand nach Anzeigeformat

1 Stellen Sie den Projektor auf eine stabile, ebene Fläche neben den PC oder neben der Audio/Video-Quelle.
2 Stellen Sie den Projektor mit ausreichendem Abstand zur Projektionsfläche auf. Der Abstand zwischen dem Projektor und Projektionsfläche ist maßgeblich für die tatsächliche Bildgröße.
3 Richten Sie den Projektor so aus, dass das Objektiv rechtwinklig zur Projektionsfläche abstrahlt. Trifft das Licht nicht senkrecht auf die Projektionsfläche auf, erscheint das Bild geneigt, und die Bildqualität wird beeinträchtigt. Um die Verzerrung zu korrigieren, verwenden Sie die Kantenanpassung-Funktion.
4 Schließen Sie das Netzkabel des Projektors und des verbundenen Geräts an eine Netzsteckdose an.

Verhältnis der nach oben gerichteten Projektion: 100 %

16:9 Format
Bildschirmformat		Bildschirmbreite (Y)	Bildschirmhöhe (X)	Projektionsabstand (D)
Zoll mm	mm mm mm
25 635	554 311 830
30 762	664 374 996
40 1.01	6 886 498	1.328
50 1.27	0 1.107 623	1.660
60 1.52	4 1.328 747	1.992
70 1.77	8 1.550 872	2.324
80 2.03	2 1.771 996	2.657
90 2.28	6 1.992 1.1	21 2.989
100 2.54	0 2.214 1.2	45 3.321

Der Projektionsabstand kann je nach Installationsbedingung variieren.

HINWEIS

- Ist das projizierte Bild verzerrt, prüfen Sie, ob die Leinwand richtig angebracht wurde.

Scharfstellen des Bildes

Prüfen Sie, ob das Bild auf der Projektionsfläche scharf und vollständig angezeigt wird.

Drehen Sie den Fokusring nach links oder rechts, um den Bildfokus einzustellen.

Stellen Sie sicher, dass sich das Gerät nicht bewegt, während Sie den Bildfokus einstellen.

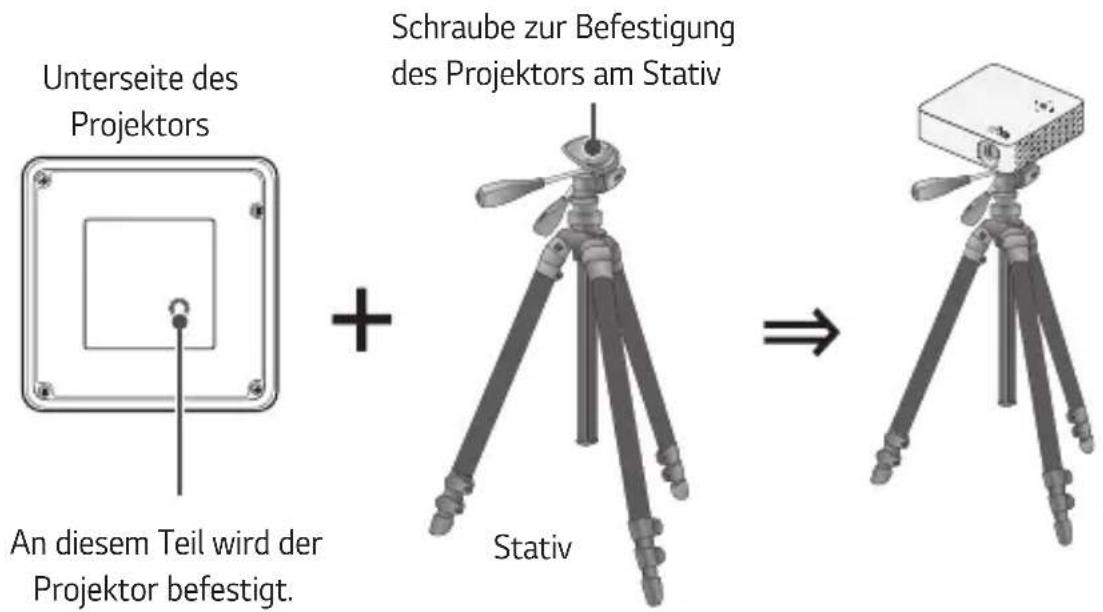

Aufstellen des Projektors auf dem Stativ

• Sie können den Projektor auf ein Kamerastativ montieren.
- Wie unten dargestellt, können Sie den Projektor anstelle einer Kamera auf das Stativ montieren.
- Zur Stabilisierung des Stativs sollte eine Fixierschraube mit einer Standardgröße von max. 4,5 mm verwendet werden. Die maximal zulässige Größe für die Fixierschraube beträgt 5,5 mm. (Wenn sie länger als die maximal zulässige Größe ist, kann dies zu Schäden am Projektor führen.)

VORSICHT

• Wenn Sie ein Stativ verwenden, achten Sie darauf, dass keine äußere Kraft auf das Stativ einwirkt. Sonst könnte der Projektor beschädigt werden.
• Stellen Sie das Stativ nicht auf einer instabilen Oberfläche auf.
• Verwenden Sie unbedingt ein Stativ mit einer maximal zulässigen Last von 3 kg oder mehr.
• Für die sichere Verwendung des Projektors platzieren Sie die Beine des Stativs so breit und stabil wie möglich, und verbinden Sie den Projektor unbedingt sicher mit dem Stativ.

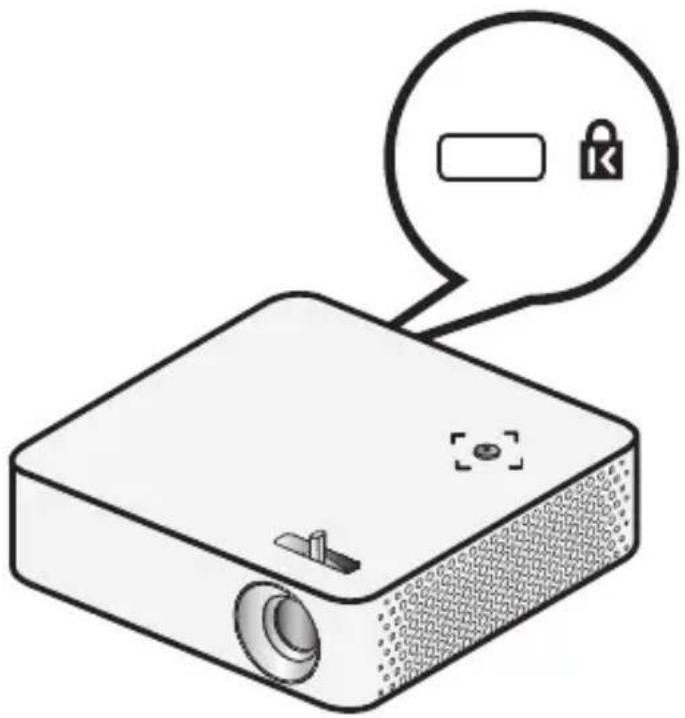

Kensington-Sicherheitssystem

• Dieser Projektor verfügt als Antidiebstahlmechanismus über einen standardmäßigen Anschluss für ein Kensington-Sicherheitssystem. Schließen Sie ein Kensington-Sicherheitskabel wie unten abgebildet an.
• Weitere Informationen zur Installation und Bedienung finden Sie im Benutzerhandbuch zum Kensington-Sicherheitssystem.
  • Das Kensington-Sicherheitssystem ist optionales Zubehör.
  • Was ist Kensington?
  Kensington ist ein Unternehmen, das Sicherheitssysteme für Laptops und andere Elektrogeräte anbietet. Website: http://www.kensington.com

Öffnen Sie das Batteriefach an der Rückseite der Fernbedienung, und setzen Sie die im Batteriefach angegebenen Batterien mit den Polen in die richtige Richtung ein. Verwenden Sie zwei neue Batterien des gleichen Typs (1,5 V-AAA).

• Verwenden Sie keine neue Batterie zusammen mit einer gebrauchten Batterie.

Schaltet den Projektor ein und aus.

(EINGANG)

Ändert die Eingangsquelle.

USB

Zugriff auf USB-Modus.

Stellt die Trapezkorrektur ein.

Tasten Nach oben/Nach unten/Nach links/Nach rechts

Legt die Funktionen des Cursors fest oder bewegt ihn.

OK©

Zum Auswählen der aktuellen Einstellung und zum Speichern von Änderungen.

(ZURÜCK)

Zurück zum vorherigen Bildschirm.

PJT Mode

Stellt das Projektorbild auf den Kopf oder spiegelt es horizontal.

(FORMAT)

Ändert die Bildgröße.

- + (Lautst.)

Regelt die Lautstärke.

(Stumm)

Stellt den Ton aus.

(Einstellungen)

Zeigt das Menü „Einstellungen“ an oder schließt dieses.

HINWEIS

• Der optimale Abstand für die Verwendung der Fernbedienung beträgt max. 6 m (links/rechts), außerdem sollte der Winkel zum IR-Empfänger 30 Grad nicht überschreiten.
• Beim Anschluss über Kabel beträgt der Abstand für die Verwendung der Fernbedienung max. 3 m (links/rechts), außerdem sollte der Winkel zum IR-Empfänger 30 Grad nicht überschreiten.
• Für einen reibungslosen Betrieb müssen Sie darauf achten, dass der IR-Empfänger nicht durch Gegenstände verdeckt wird.
• Achten Sie beim Transport der Fernbedienung in der Tragetasche darauf, dass die Tasten nicht durch den Projektor, die Kabel, die Bedienungsanleitung oder andere Zubehörteile gedrückt werden. Ansonsten könnte sich die Lebensdauer der Batterien erheblich verkürzen.

VERWENDEN DES PROJEKTORS

Verwenden des Akkus

• Wenn der Akku fast leer ist, wird eine entsprechende Meldung angezeigt.
• Wenn die Meldung für den niedrigen Batteriestand angezeigt wird, Schließen Sie die Stromversorgung an und laden die Batterie wieder auf.

• Wenn der Akku fast leer ist, wird eine entsprechende Meldung angezeigt.
• Wenn der Akku fast leer ist, schaltet sich der Projektor sofort ab.
• Wenn der Akku leer ist, kann der Projektor nur eingeschaltet werden, nachdem er an die Stromversorgung angeschlossen wurde.

Zeitliche Informationen zur Verwendung des Akkus

Status Zeit und Anzeige
Ladezeit Ca. 2 Stunden (Im Standby während des Ladevorgangs)
Nutzungsdauer	Bis zu 2 Stunden(Verfügbare Akkulaufzeit: bis zu 2 Stunden, wenn der Modus „Energie sparen“ auf „Max.“ eingestellt ist.)
Akkula-destands-an-zeige	Schritt 1 Schritt 2 Schritt 3 Schritt 4 Schritt 5 Vollbild

• Wenn Sie den Projektor längere Zeit nicht verwenden, sollte der Akku zu 40 - 50 Prozent aufgeladen sein.
• Der Akku wird automatisch aufgeladen, sobald der Projektor an eine Steckdose angeschlossen wird.
• Laden Sie den Akku vor der ersten Verwendung des Projektors vollständig auf.
  • Die im Handbuch angegebene Standard-Akkulaufzeit basiert auf von LG durchgeführten Messungen. Die tatsächliche Zeit kann je nach Nutzung variieren.
  • Die Akkulaufzeit kann je nach Sendungstyp, Betriebstemperatur, Nutzungsdauer und Benutzerpräferenzen unterschiedlich sein.
• Da der Akku ein Verschleißteil ist, verringert sich seine Betriebsdauer mit der Zeit. Sobald sich die Betriebsdauer des Akkus um die Hälfte reduziert hat, ersetzen Sie ihn durch einen neuen Akku von einem LG Electronics-Kundendienst.
• Laden Sie den Akku ausschließlich mit dem mitgelieferten Ladegerät auf. Ansonsten kann der Akku beschädigt oder ein Brand verursacht werden.
• Verwenden Sie immer von LG Electronics, Inc. genehmigte und zertifizierte Akkus. Andernfalls besteht Brand- und Explosionsgefahr.
• Wenn die Batterie ausläuft oder einen Geruch verströmt, stellen Sie ihre Verwendung sofort ein, und nehmen Sie Kontakt mit dem Kundendienst von LG Electronics auf.

• Der Akku enthält Lithium-Ionen. Behandeln Sie das Gerät daher vorsichtig. Andernfalls besteht Explosions- oder Brandgefahr.

• Nicht bei einem Druck unter 11,6 kPa oder über einer Höhe von 15.000 m transportieren oder lagern.

• Tauschen Sie die Batterie nicht gegen eine andere Batterie eines falschen Typs, welche die Sicherung umgeht (beispielsweise im Falle einiger Lithium-Batteriearten).
• Die Entsorgung einer Batterie in offenem Feuer oder in einem heißen Ofen, oder das mechanische Zerquetschen oder Aufschneiden einer Batterie kann zu einer Explosion führen.
• Wenn Sie die Batterie in einer äußerst heißen Umgebung aufbewahren, kann dies zu einer Explosion oder zum Austritt entzündlicher Flüssigkeit oder von Gas führen.
• Eine Batterie, die einem extrem geringen Luftdruck ausgesetzt ist, kann explodieren oder es kann entzündliche Flüssigkeit oder Gas austreten.

VERBINDEN EXTERNER GERÄTE

Sie können verschiedene externe Geräte mit dem Projektor verbinden.

Verbindung mit einem HDMI-Kabel

Verbinden Sie einen HD-Receiver, DVD-Player, einen PC, ein Notebook oder ein externes Gerät mit dem Projektor, und wählen Sie den entsprechenden Eingangsmodus aus.

Mit einem HDMI-Kabel können Sie höchste Bild- und Tonqualität genießen.

Verbinden Sie den Anschluss des Projektors über ein HDMI-Kabel mit dem HDMI-Ausgang des Geräts, das Sie verbinden möchten. Video- und Audio-Ausgabe erfolgen gleichzeitig.

• (EINGANG) [HDMI]

HINWEIS

Anschluss eines PC / Notebooks

- Der Projektor unterstützt Plug and Play. Ihr PC erkennt den Projektor automatisch, sodass kein Treiber installiert werden muss.

Anschließen von Kopfhörern

Sie können sich den Ton über Kopfhörer anhören.

Anschließen eines Smart-Geräts (Smartphone, Tablett, usw.)

• (EINGANG) [HDMI]
• Die Abbildungen können vom eigentlichen Produkt abweichen.

Schließen Sie das mobile Endgerät über ein Kabel ^1) an den Projektor an, und legen Sie HDMI für den externen Eingang des Projektors fest. Der Smartgerät-Bildschirm wird daraufhin über den Projektor angezeigt. Sie können jeden HDMI-Eingang zum Anschließen verwenden.

Für modellspezifische Anweisungen bezüglich der Verwendung der kabelgebundenen Verbindung wenden Sie sich bitte an den Hersteller Ihres mobilen Endgerätes.

Die Unterstützung für mobile Endgeräte hängt vom jeweiligen Hersteller ab.

1) Beispiele für das Herstellen einer Verbindung zwischen Kabeln und verschiedenen mobilen Endgeräte (Kabel separat erhältlich).

Slimport-unterstützte Geräte

Apple Lightning Digital AV Adapter-unterstützte Geräte

Apple Digital AV Adapter (30-polig)-unterstützte Geräte

TECHNISCHE DATEN

MODELLE PH30N (PH30N-GL)
Auflösung (Pixel) 1280	(Horizontal) × 720 (Vertical)
Format 16:9 (Horizontal:Vertikal)
Projektionsabstand — Bildschirmformat	830 mm bis 3.321 mm — 635 mm bis 2.540 mm (25 zoll bis 100 zoll)
Verhältnis der nach oben gerichteten Projektion	100 %
Funktionsbereich der Fernbedienung	6 m (max.)
Stromverbrauch 48 W
Netzteil	Hersteller : APDModelle : DA-48F19
	19 V -2,53 A(Eingang: 100–240 V bei 50/60 Hz)
Audioausgang 1 W
Höhe 39,3 mm
Breite 129 mm
Tiefe 129 mm
Gewicht 513 g
USB-Gerät 5 V; 0,5 A (max.)
Betriebsbedingungen	Temperatur
	Betrieb 0 °C bis 40 °C
	Lagerung -20 °C bis 60 °C
	Relative Feuchte
	Betrieb 0 % bis 80 %
	Lagerung 0 % bis 85 %

• Verwenden Sie nur die in der Bedienungsanleitung angegebenen Netzteile.
• Änderungen der Inhalte dieses Handbuchs sind im Zuge von Aktualisierungen der Gerätefunktionen vorbehalten.

HDMI (PC) – unterstützter Modus

Auflösung Horizontale Frequenz (kHz) Vertikale Frequenz (Hz)
640 x 350 31,468	70,09
720 x 400 31,469	70,08
640 x 480 31,469	59,94
800 x 600 37,879	60,31
1024 x 768 48,363	60,00
1152 x 864 54,348	60,053
1280 x 720 45,00	60
1280 x 1024 63,981	60,02
1440 x 900 55,935	59,888
1400 x 1050 65,317	59,979
1600 x 900 60	60
1680 x 1050 65,29	59,954
1920 x 1080 67,5	60

• Empfängt der Projektor ein ungültiges Signal, wird dieses nicht ordnungsgemäß auf der Anzeige angezeigt, oder es wird eine Meldung wie [Kein Signal] angezeigt.
• Der Projektor unterstützt den DDC1/2B-Typ als Plug and Play-Funktion (automatische Erkennung von PC-Monitoren).
• Es wird empfohlen, die Auflösung auf 1280 x 720 zu stellen und dann das [Format] auf [Just Scan] zu stellen, um im PC-Modus die beste Bildqualität zu erhalten.

HDMI (DTV) - unterstützter Modus

Auflösung Horizontale Frequenz (kHz) Vertikale Frequenz (Hz)
480p	31,47 60
	31,47 59,94
	31,50 60
720p	45,00 60,00
	44,96 59,94
1080i	33,75 60,00
	33,72 59,94
1080p	67,500 60
	67,432 59,939
	27,000 24,000
	26,97 23,976
	33,75 30,000
	33,71 29,97

• Für eine optimale Bildqualität wird eine Auflösung von 720p empfohlen.

Sonstige Spezifikationen

Risikogruppe 2

VORSICHT Von diesem Gerät geht potenziell gefährliche optische Strahlung aus. Sehen Sie nicht direkt in die leuchtende Lampe. Ihre Augen könnten geschädigt werden.

Dieses Etikett befindet sich an der Unterseite des Produkts, und die Sprache könnte abweichen.

SYMBOLE

~	Steht für Wechselstrom (AC).
---	Steht für Gleichstrom (DC).
☐	Steht für Geräte der Klasse II.
∅	Steht für Standby.
|	Steht für „EIN“ (EIN/AUS).
⚡	Steht für gefährliche Spannung.

FEHLERBEHEBUNG

Bitte überprüfen Sie die folgende Listen, wenn Sie während der Nutzung des Produkt die folgenden Probleme feststellen. Möglicherweise ist es kein Mangel.

Sicherheitsprüfliste (Bitte untersuchen Sie einen Projektor, der lange in Betrieb was, auf Sicherheitsprobleme.)

Hat Ihr Produkt eines der folgenden Probleme?

Wenn der Projektor eingeschaltet wird, zeigt er nichts an, oder kein Ton ist zu hören.Das Produkt raucht oder riecht verbrannt.Im Produkt befinden sich Wasser oder Fremdkörper.Ein Teil des projizierten Bildes ist abgeschnitten.Ein seltsames Geräusch (ein Knistern oder Zünden) ist häufig aus dem Inneren des Projektors zu vernehmen.Wenn der Projektor abgeschaltet wird, zeigt er weiterhin ein Bild an oder gibt Ton aus.Es gibt sonstige Fehler oder Mängel.

Verwenden Sie das Produkt in diesem Falle nicht weiter.

Schalten Sie den Strom aus Sicherheitsgründen ab und ziehen Sie den Netzstecker heraus.Setzen Sie sich mit der Verkaufsstelle oder einem befugten Service-Center in Verbindung, damit diese das Produkt untersuchen kann.Versuchen Sie nicht, das Produkt alleine zu reparieren.

Ungewöhnliche Verhalten

• Auf dem Bildschirm erscheint ein farbiger Punkt (helle Punkte, dunkle Punkte, unbewegliche Punkte und/oder flackernde Punkte).
  — Der Projektor wurde mit hochpräziser Technologie hergestellt. Allerdings kann es durchaus vorkommen, dass ein winziger dunkler oder heller Punkt auf dem Bildschirm erscheint. Dies tritt wegen des Produktionsverfahrens häufig auf und stellt keinen Funktionsfehler dar.
• Die Fernbedienung funktioniert u. U. nicht, falls eine Lampe mit elektronischem Vorschaltgerät bzw. mit drei Wellenlängen verwendet wird. — In diesem Fall müssen Sie die Lampe mit elektronischem Vorschaltgerät oder mit drei Wellenlängen durch internationale Standardprodukte ersetzen, um sicherzustellen, dass die Fernbedienung richtig funktioniert.

LG

Life's Good

ÜBER DEN LG-PROJEKTOR

Die Abbildung kann von Ihrem Projektor abweichen.

Das OSD-Menü (am Bildschirm angezeigtes Menü) Ihres Projektors kann sich leicht von dem in diesem Handbuch beschriebenen Menü unterscheiden.

[ ] : die Tasten und Texte, die auf der Projektionsfläche angezeigt werden sollen.

2

INHALT

VERWENDEN DES PROJEKTORS 3

UNTERHALTUNG

MEINE MEDIEN 13

ANPASSEN VON EINSTELLUNGEN 26

7

VERWENDEN DES PROJEKTORS

Projektorbetrieb

Einschalten des Projektors

Bei den in diesem Benutzerhandbuch abgebildeten Menübildschirmen handelt es sich um Beispielabbildungen, die die Benutzer bei der Bedienung des Geräts unterstützen. Sie weichen möglicherweise von der tatsächlichen Anzeige ab.

1 Schließen Sie das Netzkabel ordnungsgemäß an.
2 Stellen Sie den Schalter OFF/ON an der Rückseite auf ON, und drücken Sie die Taste ⏻ (EIN/AUS) am Projektor oder der Fernbedienung. (Wenn der Schalter auf OFF gestellt ist, wird der Projektor nicht eingeschaltet.)

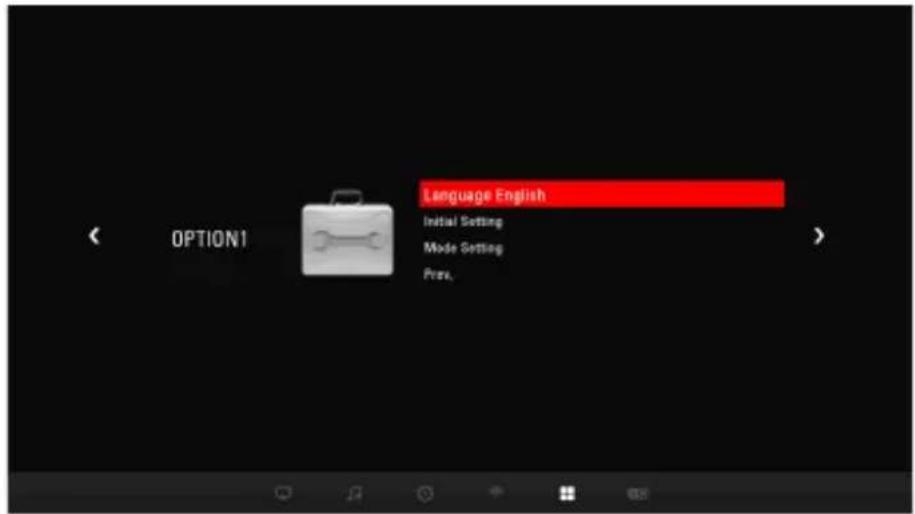

3 Wählen Sie in der Anzeige zur Sprachauswahl eine Sprache aus.
4 Wählen Sie im Bildschirm [Moduseinstellung] den gewünschten Einstellungsmodus aus. Wählen Sie [Standard] oder [Demo im Geschäft]. Bei privater Nutzung wählen Sie bitte [Standard]. Der Modus [Demo im Geschäft] ist für Vorführzwecke im Geschäft vorgesehen.
5 Wählen Sie über die Taste 📄 (EINGANG) auf der Fernbedienung ein Eingangssignal.
6 Schalten Sie den Projektor mit der Taste ⏻ (EIN/AUS) aus.

Weitere Optionen

Einstellen des Bildformats

Mit ↔ (FORMAT) können Sie das Bild während des Projektorbetriebs auf die optimale Größe anpassen.

• Drücken Sie die Taste (Einstellungen) auf der Fernbedienung und wählen Sie [BILD] →[Format].
  • Die verfügbaren Bildgrößen können je nach Eingangssignal variieren.

• [4:3] Passt Bilder auf den früheren Standard 4:3 an.

• [16:9] Zeigt ein Format von 16:9 an.

• [Zoom] Passt die Bildgröße an die Bildschirmbreite an. Der obere und untere Bildbereich sind möglicherweise abgeschnitten.

• [Kino-Zoom] Bringt das Bild auf das Kinoformat 2.35:1 Der Bereich liegt zwischen 1 und 16.

- [Just Scan] Zeigt Videobilder in Originalgröße an, ohne dass Teile am Rand abgeschnitten werden. — Wenn Sie auf [Just Scan] drücken, kann es am Rand des Bildschirms zu Bildrauschen kommen.

• [Auto] Zeigt Bilder im Format des Originalbildes an.

Verwenden der Trapez-Funktion

Um zu verhindern, dass das Bild trapezförmig angezeigt wird, passt die Funktion [Trapez] die obere und untere Breite des Bilds an, wenn der Projektor nicht im rechten Winkel zur Bildwand steht.

Da die [Trapez]-Funktion eine schlechtere Bildqualität verursachen kann, sollten Sie diese Funktion nur dann verwenden, wenn der Projektor nicht im optimalen Winkel aufgestellt werden kann.

1 Drücken Sie die Taste △ Key's oder Key's ▽, um die Anzeige anzupassen.
• [Trapez] -Korrektur ist einem Einstellungsbereich von -40 bis 40 möglich.
2 Drücken Sie die Taste ⇔ (ZURÜCK), wenn Sie fertig sind.

Wechseln des Eingabegeräts

Externen Eingang wählen

Wählt den externen Eingang aus.

Die Abbildung des Menüs kann von dem tatsächlichen Bildschirm des Produkts abweichen.

• Drücken Sie auf der Fernbedienung die Taste 📄 (EINGANG), um den Bildschirm für die Signalquellenauswahl anzuzeigen.
• Wählen Sie mit der Taste (EINGANG) auf der Fernbedienung ein Eingangssignal aus, um den Projektor mit der gewünschten Quelle zu verbinden. Sie können die Tasten oder verwenden, um zwischen den einzelnen Signalquellen umzuschalten.

UNTERHALTUNG

Verwenden von SCREEN SHARE

1 Legen Sie [SCREEN SHARE] als externen Eingang für den Projektor fest.
2 Aktivieren Sie die Funktion SCREEN SHARE auf dem Gerät, mit dem Sie eine Verbindung herstellen möchten.
3 Stellen Sie über die Suchliste des zu verbindenden Geräts eine Verbindung mit dem Projektor her.
4 Wird die Anfrage vom Gerät akzeptiert, wird SCREEN SHARE gestartet.

HINWEIS

• Die Funktion SCREEN SHARE ist mit Geräten mit Windows 10 oder darüber kompatibel, wenn diese Miracast unterstützten, aber möglicherweise nicht mit einigen PCs.
• Für die Versionen Ice Cream Sandwich, Jellybean, Kitkat, Lollipop, Marshmallow und Nougat der Android-Geräte von LG wird Kompatibilität garantiert.
• Bei Verbindungen über SCREEN SHARE platzieren Sie das Gerät nahe am Projektor.
• Antwortquote und Bildqualität können je nach Umgebung des Benutzers variieren.
• Weitere Informationen finden Sie im Benutzerhandbuch des zu verbindenden Geräts.
• Einige Tasten der Fernbedienung funktionieren im [SCREEN SHARE]-Modus eventuell nicht.

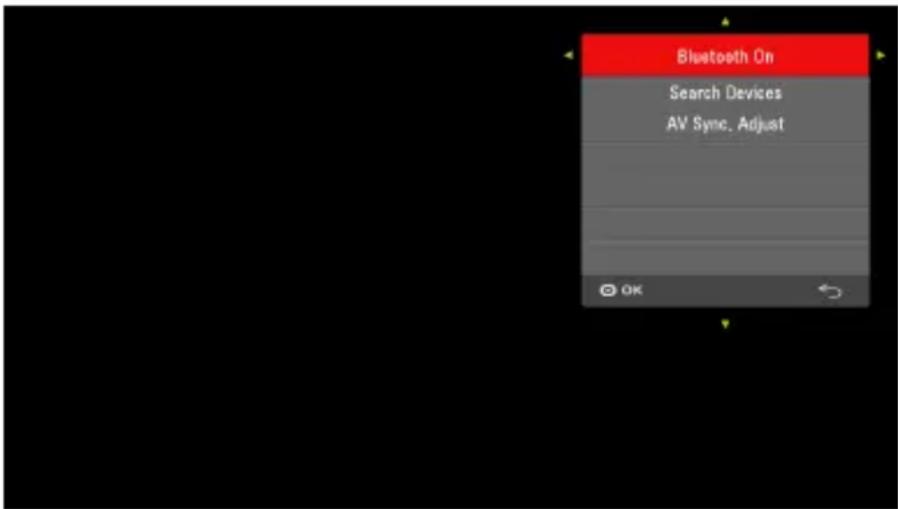

Einrichten von Bluetooth auf dem Projektor

Diese Option wird verwendet, um die Audioausgabe des Projektors über Bluetooth-Audiogeräte zu ermöglichen.

- Drücken Sie die Taste 🎨 (Einstellungen) auf der Fernbedienung, und stellen Sie dann [Bluetooth] auf [Ein] im Menü [DRAHTLOS].

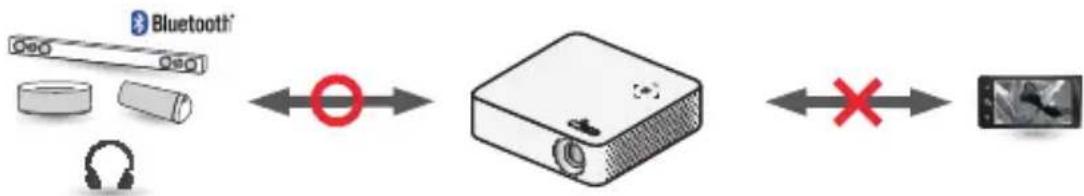

HINWEIS

• Die folgenden Geräte können mit dem Projektor verbunden werden: LG BTS1, LG HBS-700, LG HBS-730, LG HBS-800 (Zur Verfügung stehende Modelle können je nach Region variieren.)
- Produkte von anderen Herstellern sind möglicherweise nicht kompatibel.
- Mit der Projektor-Fernbedienung können Sie die Lautstärke des angeschlossenen Geräts einstellen.
- Wenn die drahtlose Verbindung der Geräte fehlschlägt, überprüfen Sie, ob das Gerät an die Stromversorgung angeschlossen ist und das Bluetooth-Audiogerät einwandfrei arbeitet.
- Wenn [Bluetooth] aktiviert ist, verbindet sich der Projektor bei der nächsten Inbetriebnahme automatisch mit dem zuletzt angeschlossenen Bluetooth-Gerät. (Stellen Sie sicher, dass das zuletzt angeschlossene Bluetooth-Gerät ebenfalls eingeschaltet ist.)
- Dieser Projektor unterstützt nicht die Funktion „TV-Ton-Synchronisierung“ von LG. Um Produkte zu verwenden, die die Funktion „TV-Ton-Synchronisierung“ von LG unterstützen, schalten Sie in den allgemeinen Bluetooth-Modus und nicht in den LG TV-Modus.
• Die Bluetooth-Funktion wird zum Verbindungsaufbau des Produkts mit Bluetooth-Lautsprechern oder -Headsets verwendet. Sie können die Bluetooth-Funktion nicht dazu verwenden, das Produkt mit einem Telefon zu verbinden.

Suche und Verbindung von Bluetooth-Geräten

Gehen Sie zu ⚙️ (Einstellungen) → [DRAHTLOS] → [Bluetooth] → [Gerät suchen], um nach Bluetooth-Audiogeräten in der Nähe zu suchen und dann die gewünschten gefundenen Geräte mit dem Projektor zu verbinden. (Wenn der Gerätename länger als 20 Zeichen ist, werden nur die ersten 20 Zeichen angezeigt.)

1 Stellen Sie das Bluetooth-Gerät in den Pairing-Modus, und wählen Sie dann [Gerät suchen].

• Wenn das Gerät nicht gefunden wurde, überprüfen Sie, ob das Gerät eingeschaltet ist und sich im Pairing-Modus befindet.
• Die Dauer des Suchvorgangs kann je nach Signalstärke und Anzahl der Geräte variieren.

2 Sobald die Suche beendet ist, können Sie ein Bluetooth-Gerät auswählen und eine Verbindung dazu herstellen.

- Die Dauer des Verbindungsvorgangs kann je nach Signalstärke und Anzahl der Geräte variieren.

3 Wenn das Bluetooth-Gerät verbunden ist, wird der Projektor-Ton über das angeschlossene Gerät wiedergegeben.

• Das verbundene Bluetooth-Gerät wird automatisch zu [Gerät suchen] hinzugefügt. Sobald Bluetooth-Geräte registriert sind, können sie verbunden werden, indem sie einfach von [Gerät suchen] ausgewählt werden, ohne dass ein Suchvorgang gestartet werden muss.
• Angeschlossene Geräte können nur unter ⚙️ (Einstellungen) → [DRAHTLOS] → [Bluetooth] -[Gerät suchen] [Ausführliche Informationen] [Trennen] getrennt werden.

Anschluss und Trennen von Bluetooth-Geräten

Unter (Einstellungen) → [DRAHTLOS] → [Bluetooth] → [Gerät suchen] werden Bluetooth-Geräte in der Reihenfolge angezeigt, in der sie verbunden wurden, und die gleichen Geräte können erneut verbunden werden, indem sie einfach ausgewählt werden, ohne dass ein Suchvorgang gestartet werden muss.

Verbinden

Wählen Sie ein Bluetooth-Gerät aus [Gerät suchen] aus, um es zu verbinden.

• Das registrierte Bluetooth-Gerät wird, abhängig von den Eigenschaften des Geräts, automatisch versuchen sich zu verbinden. (Siehe Handbuch für das Bluetooth-Gerät.)
  • Die Dauer des Verbindungsvorgangs kann je nach Signalstärke und Anzahl der Geräte variieren.

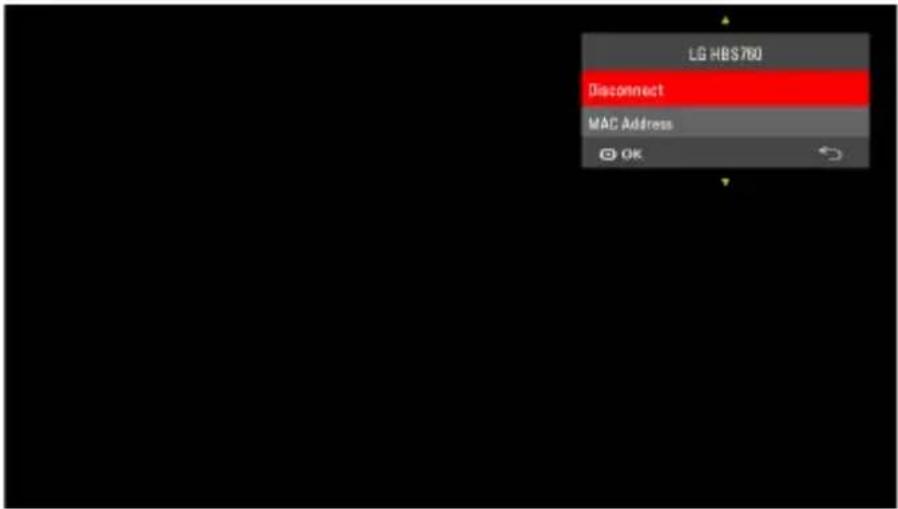

Trennen

Klicken Sie auf [Trennen], um das Gerät zu trennen.

- Angeschlossene Geräte können nur unter ⚙️ (Einstellungen) → [DRAHTLOS] → [Bluetooth] → [Gerät suchen] [Ausführliche Informationen] [Trennen] getrennt werden.

„AV-Sync. anp.“ einstellen

Wenn ein Bluetooth-Gerät verbunden ist, gehen Sie zu ⚙️ (Einstellungen) → [DRAHTLOS] – [Bluetooth] [AV-Sync. anp.], um die Synchronisation zwischen Video und Ton des Bluetooth-Headsets einzustellen.

• Diese Funktion ist nur verfügbar, wenn ein Bluetooth-Gerät verbunden ist.
  • Die Audio-Synchronisierung kann je nach Hersteller variieren.

MEINE MEDIEN

Vor der ersten Verwendung

Anschließen eines USB-Geräts

Schließen Sie das USB-Gerät (externe Festplatte, USB-Speicherstick) an den USB-Anschluss des Projektors an, damit Sie auf dem USB-Speichergerät enthaltene Inhalte auf dem Projektor anzeigen können. Sie können keine Daten auf dem USB-Gerät speichern oder löschen. Schließen Sie wie dargestellt ein USB-Flash-Laufwerk an.

Tipps zur Verwendung von USB-Geräten

• Falls das USB-Speichergerät ein eingebautes automatisches Erkennungsprogramm hat oder falls es seinen eigenen Treiber verwendet, funktioniert es möglicherweise nicht.
• Einige USB-Speichergeräte funktionieren möglicherweise nicht oder nur fehlerhaft.
• Bei der Verwendung eines USB-Verlängerungskabels wird das USB-Gerät möglicherweise nicht erkannt, oder es funktioniert nicht ordnungsgemäß.
• Verwenden Sie nur USB-Speichergeräte, die mit dem Dateisystem Windows FAT32 oder NTFS formatiert sind.
• In Bezug auf externe USB-Festplatten wird empfohlen, nur solche Geräte zu verwenden, die mit einer Nennspannung von weniger als 5 V und einer Nennstromstärke von weniger als 500 mA betrieben werden.
• Es wird empfohlen, eine Festplatte mit eigener Stromversorgung zu verwenden. (Falls die Stromversorgung nicht ausreichend hoch ist, wird das USB-Speichergerät möglicherweise nicht ordnungsgemäß erkannt.) Hinweis: Es wird kein USB-Hub unterstützt.
• Es wird empfohlen, USB-Flash-Laufwerke mit maximal 32 GB oder USB-Festplatten mit maximal 2 TB Kapazität zu verwenden.
• Falls eine USB-Festplatte mit Energiesparfunktion nicht ordnungsgemäß funktionieren sollte, schalten Sie sie aus und dann wieder ein. Weitere Informationen finden Sie im Benutzerhandbuch der externen USB-Festplatte.
• Die Daten auf einem USB-Speichergerät können beschädigt werden. Wichtige Dateien sollten Sie daher auf anderen Geräten sichern. Datenverwaltung und -pflege liegt in der Verantwortung des Benutzers, und der Hersteller haftet nicht bei Datenverlust.

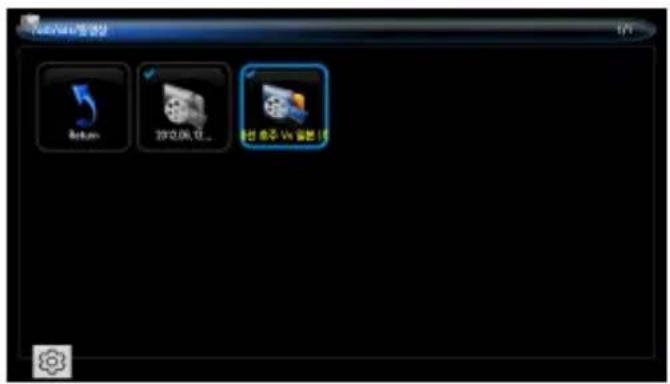

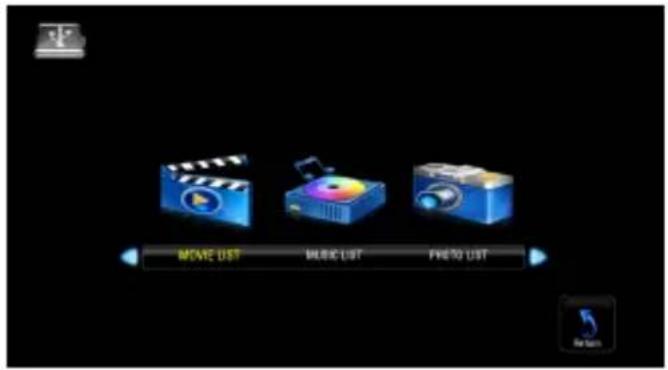

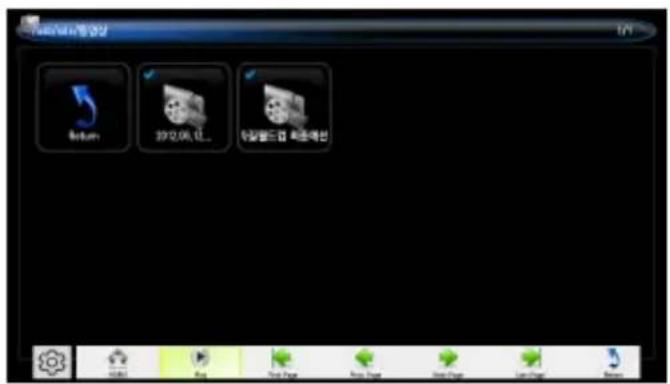

Verwenden von „Meine Medien“

1 Schließen Sie das USB-Speichergerät an.
2 Drücken Sie die Taste USB auf der Fernbedienung, um die gewünschte Funktion auszuwählen und drücken Sie dann oKlicken Sie auf oben links im Bildschirm auf und dann auf . OK©

3 Wählen Sie die Dateien aus, den Sie wiedergeben möchten. (Wenn Sie mehr als eine Datei auswählen, werden diese in der Reihenfolge wiedergegeben, in der sie ausgewählt wurden.)

4 Drücken Sie die Taste 🎨 (Einstellungen) auf der Fernbedienung. Wählen Sie mit den Links- und Rechts-Tasten auf der Fernbedienung [Wiedergeben] aus und drücken Sie auf OK

5 Um eine Datei abzuspielen, drücken Sie auf dem Bildschirm [Wiedergeben] und dann auf OK©

Unterstützte Meine Medien-Datei

• Maximale Datenübertragungsrate: 20 Mbit/s (Megabit pro Sekunde)
- Unterstützte externe Untertitelformate: *.smi, *.srt, *.sub (MicroDVD, Subviewer 1.0/2.0), *.ass, *.ssa, *.txt (TMPlayer), *.psb (PowerDivX)
- Unterstützte interne Untertitelformate: SRT/ASS/SSA

Unterstützte Videocodecs

Maximum: 1920 x 1080 bei 30p (nur Motion JPEG 640 x 480 bei 30p)

Endung Codecs
.asf.wmv	Video	VC-1 Erweitertes Profil, VC-1 Einfaches Profil und Hauptprofile
	Audio WMA Standard, WMA 9 Professional
.avi	Video H.264/AVC
	Audio	MPEG-1 Layer I, II, MPEG-1 Layer III (MP3), Dolby Digital
.mp4.m4v.mov	Video H.264/AVC, MPEG-4 Part 2
	Audio AAC
.mkv	Video H.264/AVC
	Audio HE-AAC, Dolby Digital
.ts.trp.tp.m2ts	Video H.264/AVC, MPEG-2, VC-1
	Audio	MPEG-1 Layer I, II, MPEG-1 Layer III (MP3), Dolby Digital, Dolby Digital Plus, AAC
.vob	Video MPEG-1, MPEG-2
	Audio Dolby Digital, MPEG-1 Layer I, II, DVD-LPCM
.mpg.mpeg	Video MPEG-1
	Audio MPEG-1 Layer I, II

Unterstützte Musikdateitypen

Dateityp Element Info
MP3	Bitrate 32 Kbit/s bis 320 Kbit/s
	Abtastrate 32 kHz bis 48 kHz
AC3	Bitrate 32 Kbit/s bis 640 Kbit/s
	Abtastrate 32 kHz, 44,1 kHz, 48 kHz
MPEG	Bitrate 32 Kbit/s bis 448 Kbit/s
	Abtastrate 32 kHz bis 48 kHz
AAC, HEAAC	Bitrate 24 Kbit/s bis 3.844 Kbit/s
	Abtastrate 8 kHz bis 96 kHz
CDDA	Bitrate 1,44 Kbit/s
	Abtastrate 44,1 kHz
LPCM	Bitrate 1,41 Mbit/s bis 9,6 Mbit/s
	Abtastrate	Mehrere Kanäle: 44,1 kHz, 88,2 kHz / 48 kHz, 96 kHzStereo: 176,4 kHz, 192 kHz

Verfügbare Fotodatei

Dateityp Element Info
JPEG	Unterstützter Dateityp	Ausgangsbasis, Progressiv
	Bildgröße	Minimum: 64 x 64Maximum: Ausgangsbasis: 1920 (B) x 1080 (H)Progressiv: 1024 (B) x 768 (H)
BMP Bildgröße		Minimum: 64 x 64Maximum: 9600 (B) x 6400 (H)
PNG	Unterstützter Dateityp	Interlace, Non-Interlace
	Bildgröße	Minimum: 64 x 64Maximum: Interlace: 1280 (B) x 800 (H)Non-Interlace: 9600 (B) x 6400 (H)

• Die Anzeige von Dateien im BMP- und PNG-Format dauert eventuell länger als die Anzeige im JPEG-Format.

Ansehen von Videos

In der [FILMLISTE] werden Filme angezeigt, die auf dem angeschlossenen USB-Gerät gespeichert sind.

Steuert die Wiedergabe und legt die Optionen während der Videowiedergabe fest.

Tipps zur Wiedergabe von Videodateien

• Untertitel, die vom Benutzer erstellt wurden, funktionieren möglicherweise nicht korrekt.
• Die Video- und Untertiteldateien müssen im selben Ordner abgelegt werden. Damit die Untertitel korrekt angezeigt werden können, müssen die Video- und Untertiteldateien denselben Namen haben.
• Streams, die GMC (Global Motion Compensation) oder Qpel (Quarterpel Motion Estimation) enthalten, werden nicht unterstützt.
  • H.264-/AVC-Profile werden bis Level 4.1 unterstützt.
  • Die Wiedergabe von Filmdateien mit mehr als 50 GB (Gigabyte) wird nicht unterstützt. Die zulässige Dateigröße ist von der Kodierung abhängig.

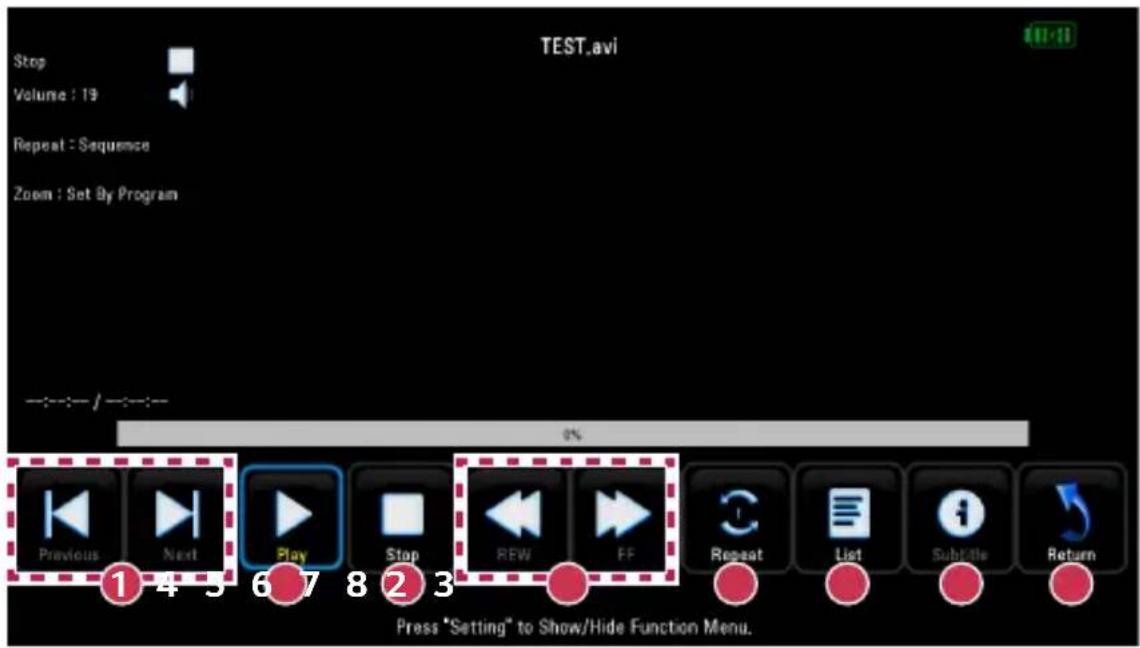

Durchsuchen der Filmliste

Geben Sie eine Videodatei wieder, die auf einem angeschlossenen Gerät gespeichert ist.

1 Gibt die vorherige/nächste Datei wieder.
2 Kehrt zur normalen Wiedergabe zurück und hält den Media Player an.

3 Hält die Wiedergabe an.

4 Wenn diese Taste gedrückt wird, ändert sich die Wiedergabegeschwindigkeit: x2, x4, x8, x16, x32

5 Wählt die wiederholte Wiedergabe.

• [Eins]: Es wird nur eine Datei wiederholt.
• [Reihenfolge]: Die ausgewählten Dateien werden in der entsprechenden Reihenfolge wiedergegeben.
• [Zufällig]: Die ausgewählten Dateien werden in zufälliger Reihenfolge wiedergegeben.

6 Wiedergabeliste

[Untertitel]: Die Untertitel können ein- und ausgeschaltet werden. [Untertitelsprache]: Wählen Sie für die Untertitel einen Zeichensatz aus.

8 Kehrt zurück zur Anzeige der Filmliste.

Anzeigen von Fotos

In der [FOTOLISTE] werden Filme angezeigt, die auf dem angeschlossenen USB-Gerät gespeichert sind.

Unterstützte Fotodateitypen

FOTO (*.JPEG)

Ausgangsbasis: 64 Pixel (Breite) x 64 Pixel (Höhe) bis 1920 Pixel (Breite) x 1080 Pixel (Höhe)

Progressive: 64 Pixel (Breite) x 64 Pixel (Höhe) bis 1024 Pixel (Breite) x 768 Pixel (Höhe)

• Es werden nur JPEG-Dateien unterstützt.
• Nicht unterstützte Dateien werden in Form eines Symbols angezeigt.
• Bei fehlerhaften Dateien oder Dateiformaten, die nicht wiedergegeben werden können, erscheint eine Fehlermeldung.
• Fehlerhafte Dateien werden möglicherweise nicht ordnungsgemäß angezeigt.
• Die Darstellung hoch auflösender Bilder im Vollbildmodus kann einige Zeit in Anspruch nehmen.

Durchsuchen der Fotoliste

Geben Sie eine Fotodatei wieder, die auf einem angeschlossenen Gerät gespeichert ist.

1 Gibt die vorherige/nächste Datei wieder.
② Kehrt zur normalen Wiedergabe zurück und hält den Media Player an.

3 Hält die Wiedergabe an.

4 Dreht Fotos.

• Dreht das Foto um 90°, 180°, 270°, 360° im Uhrzeigersinn.
- Wenn Fotos breiter sind als die Höhe der maximal unterstützten Auflösung, können sie nicht gedreht werden.

5 Wählt die wiederholte Wiedergabe.

6 Während der Anzeige von Fotos können Sie Musik hören.

- Um [BGM] zu starten, wählen Sie aus der [MUSIKLISTE] im Voraus eine Datei aus und rufen Sie dann eine Fotodatei in der [FOTOLISTE] auf.

7 Wiedergabeliste

8 Kehrt zurück zur Anzeige der Fotolisteliste.

Wiedergabe von Musik

Aus der [MUSIKLISTE] können Audiodateien wiedergegeben werden, die auf dem angeschlossenen USB-Gerät gespeichert sind.

Unterstützte Musikdateitypen

*.MP3

Bitratenbereich: 32 Kbit/s bis 320 Kbit/s

• Abtastrate MPEG1 Layer3: 32 kHz, 44,1 kHz, 48 kHz
• Abtastrate MPEG2 Layer3: 16 kHz, 22,05 kHz, 24 kHz

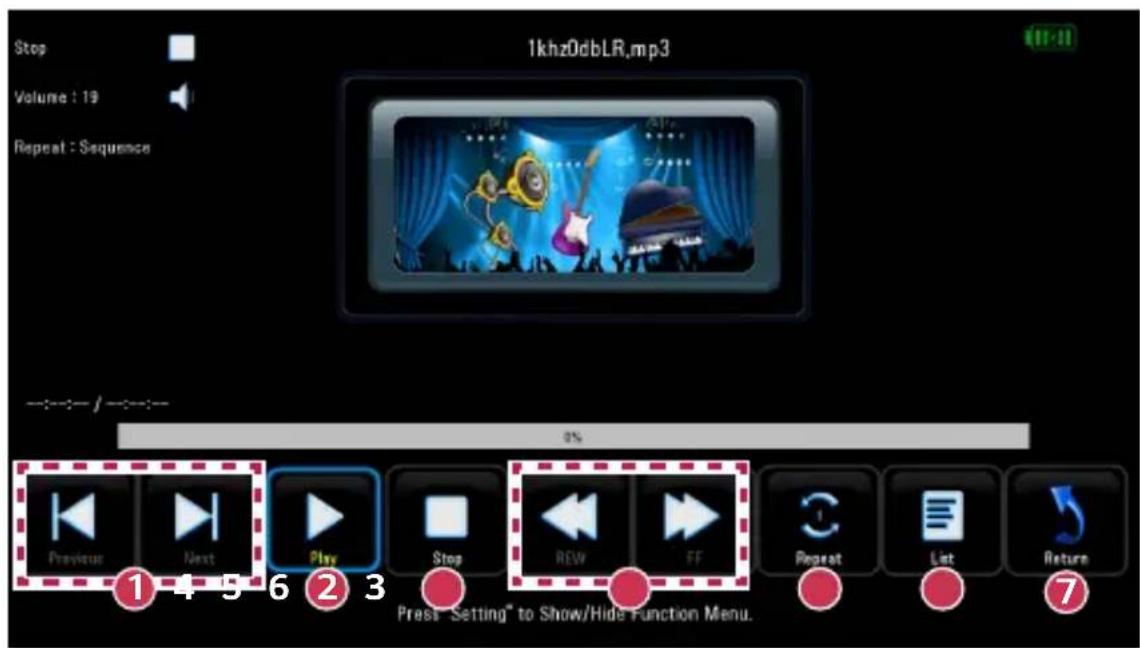

Durchsuchen der Musikliste

Sie können Audio-Dateien wiedergeben, die auf dem angeschlossenen Gerät gespeichert sind.

1 Gibt die vorherige/nächste Datei wieder.
2 Kehrt zur normalen Wiedergabe zurück und hält den Media Player an.
3 Hält die Wiedergabe an.
4 Wenn diese Taste gedrückt wird, ändert sich die
Wiedergabegeschwindigkeit: x2, x4, x8, x16, x32
5 Wählt die wiederholte Wiedergabe.
6 Wiedergabeliste
7 Kehrt zurück zur Anzeige der Musikliste.

ANPASSEN VON EINSTELLUNGEN

Einstellungen

- Drücken Sie die Taste 🎨 (Einstellungen).

[BILD] Stellt die optimale Bildqualität ein.

[AUDIO] Wählt den Ton-Modus aus.

[ZEIT] Legt die Zeiteinstellungen fest.

[DRAHTLOS] Drahtlos-Funktionen.

[OPTION 1] Passt die allgemeinen Einstellungen an.

[OPTION 2] Passt die Einstellungen des Projektors an.

[SIGNALQUELLE] Legt die gewünschte Signalquelle fest.

[MEINE MEDIEN] Für Zugriff auf alle Foto-, Musik- und Filmdateien.

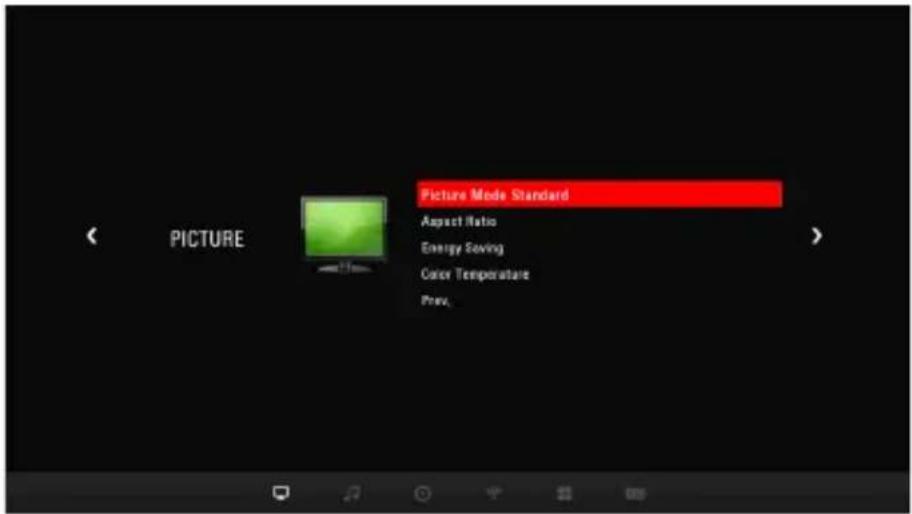

Einstellungen unter BILD

1 Drücken Sie die Taste ⚙️ (Einstellungen).
2 Navigieren Sie mit der Taste △, ▽, ◀, oder ▷ zu [BILD], und drücken Sie die Taste OK©
3 Stellen Sie mit der Taste △, ▽, ◀, oder ▷ die gewünschte Funktion ein, und drücken Sie die Taste OK©
4 Um zum vorherigen Modus zurückzukehren, drücken Sie die Taste ← (ZURÜCK).

Wählt den Bildmodus aus, der für die jeweilige Umgebung oder das Programm optimiert ist.

— [Lebhaft]

Maximiert die visuellen Effekte des Videos.

Verstärkt Kontrast, Helligkeit und Schärfe für die Anzeige lebhafter Bilder.

— [Standard]

Zeigt Bilder mit den Standardeinstellungen für Kontrast, Helligkeit und Schärfe an.

- [Kino]

Optimiert das Bild für die Spielfilmwiedergabe.

- [Expert]

Menü zum Einstellen der Bildqualität, mit denen Experten und Liebhaber beste Bilder auf dem Projektor genießen können.

Der [Expert]-Modus dient Experten für die Bildabstimmung zum Steuern und Abstimmen mithilfe eines bestimmten Bildes. Bei normalen Bildern sind die Effekte möglicherweise nicht offensichtlich.

• [Kontrast]

Passt den Unterschied zwischen hellen und dunklen Bereichen des Bildschirms an.

• [Helligkeit]

Passt die gesamte Bildschirmhelligkeit an.

• [Farbe]

Passt die Intensität aller Farben an.

• [Schärfe]

Passt die Schärfe der Grenzen zwischen hell und dunkel an.

• [Tint]

Passt die Balance zwischen den Farben Rot und Grün an.

- [Spiel]

Optimiert das Bild für schnelle Spiele.

- [Format]

Passt die Bildgröße an.

• [Energie sparen]

Reduziert den Stromverbrauch, indem die maximale Bildschirmhelligkeit angepasst wird.

— [Minimum]/[Mittel]/[Maximum]

Wendet den vorgegebenen Modus [Energie sparen] an.

• [Farbtemp.]

Stellt die Farben der Anzeige insgesamt entsprechend Ihren Vorlieben ein. Klicken Sie auf [Warm], [Mittel], [Kalt] oder [Natürlich].

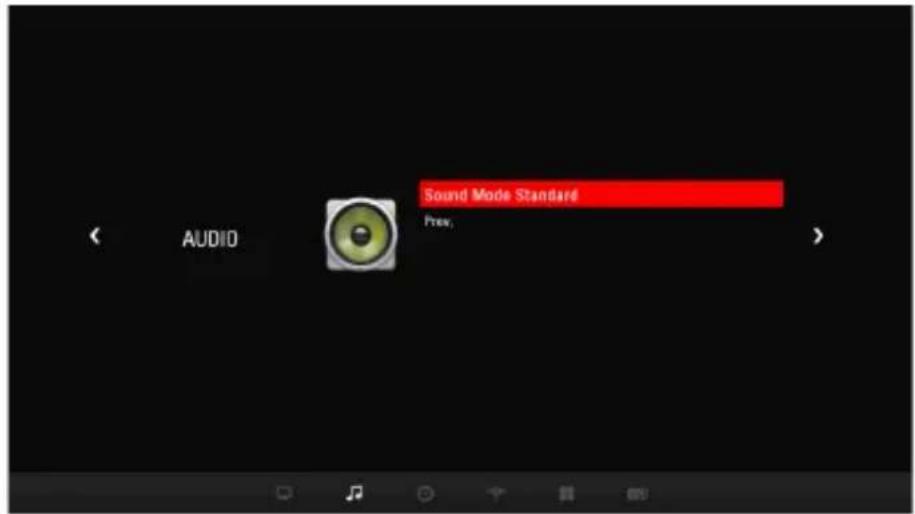

Einstellungen unter AUDIO

1 Drücken Sie die Taste ⚙️ (Einstellungen).
2 Navigieren Sie mit der Taste △, ▽, ◁, oder ▷ zu [AUDIO], und drücken Sie die Taste OK©
3 Stellen Sie mit der Taste △, ▽, ◀, oder ▷ die gewünschte Funktion ein, und drücken Sie die Taste OK©
4 Um zum vorherigen Modus zurückzukehren, drücken Sie die Taste ← (ZURÜCK).

• [Ton-Modus]

Wählt den Ton-Modus aus.

— [Standard]

Passend für alle Video-Arten.

— [Musik]/[Kino]/[Sport]/[Spiel]

Optimiert den Ton passend zum festgelegten Genre.

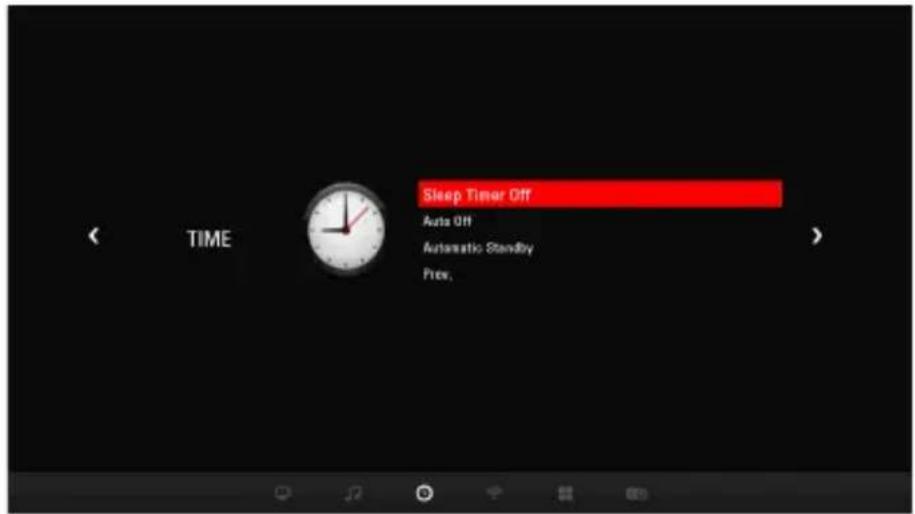

Einstellungen unter ZEIT

1 Drücken Sie die Taste ⚙️ (Einstellungen).
2 Navigieren Sie mit der Taste △, ▽, ◀, oder ▷ zu [ZEIT], und drücken Sie die Taste OK©
3 Stellen Sie mit der Taste △, ▽, ◀, oder ▷ die gewünschte Funktion ein, und drücken Sie die Taste OK
4 Um zum vorherigen Modus zurückzukehren, drücken Sie die Taste ⇔ (ZURÜCK).

• [Sleep Timer]

Schaltet den Projektor nach einer festgelegten Anzahl von Minuten aus. Zum Abbrechen des [Sleep Timer], wählen Sie [Aus].

• [Autom. Aus]

Wenn der Projektor kein Signal empfängt oder keine Eingabe über die Tasten erfolgt, schaltet er sich nach Ablauf der eingestellten Zeit automatisch ab.

• [Automat. Standby]

Schaltet den Projektor nach dem Verstreichen einer festgelegten Zeit automatisch aus, wenn keine Eingabe über die Tasten erfolgt.

32

Einstellungen unter DRAHTLOS

1 Drücken Sie die Taste ⚙️ (Einstellungen).
2 Navigieren Sie mit der Taste △, ▽, ◀, oder ▷ zu [DRAHTLOS], und drücken Sie die Taste OK
3 Stellen Sie mit der Taste △, ▽, ◀, oder ▷ die gewünschte Funktion ein, und drücken Sie die Taste OK©
4 Um zum vorherigen Modus zurückzukehren, drücken Sie die Taste ⇔ (ZURÜCK).

- [SCREEN SHARE] Mit der Funktion SCREEN SHARE wird der Bildschirm des verbundenen Geräts angezeigt. Sie können das [Gerätename] überprüfen.

- [Bluetooth] Die Audioausgabe erfolgt durch das Bluetooth-Headset. Zuerst stellen Sie [Bluetooth] auf [Ein].

— [Gerät suchen]
Suchen Sie nach dem Gerät, mit dem Sie eine Verbindung herstellen möchten.
— [AV-Sync. anp.]
Wenn Video und Ton nicht korrekt synchronisiert werden, können Sie die Synchronisation manuell anpassen.

OPTION 1-Einstellungen

1 Drücken Sie die Taste ⚙️ (Einstellungen).
2 Navigieren Sie mit der Taste △, ▽, ◀, oder ▷ zu [OPTION 1], und drücken Sie die Taste OK©
3 Stellen Sie mit der Taste △, ▽, ◀, oder ▷ die gewünschte Funktion ein, und drücken Sie die Taste OK◎
4 Um zum vorherigen Modus zurückzukehren, drücken Sie die Taste ⇔ (ZURÜCK).

• [Sprache] Wählt die gewünschte Menüsprache aus.

• [Werkseinstellung] Setzt alle Projektoreinstellungen auf die standardmäßigen Werkseinstellungen zurück. Schalten Sie während der Initialisierung das Gerät nicht aus.

- [Moduseinstellung] Wählen Sie [Standard] oder [Demo im Geschäft]. Bei privater Nutzung wählen Sie bitte [Standard]. Der Modus [Demo im Geschäft] ist für Vorführzwecke im Geschäft vorgesehen.

OPTION 2-Einstellungen

1 Drücken Sie die Taste 🎨 (Einstellungen).
2 Navigieren Sie mit der Taste △, ▽, ◀, oder ▷ zu [OPTION 2], und drücken Sie die Taste OK
3 Stellen Sie mit der Taste △, ▽, ◀, oder ▷ die gewünschte Funktion ein, und drücken Sie die Taste OK©
4 Um zum vorherigen Modus zurückzukehren, drücken Sie die Taste ⇔ (ZURÜCK).

• [Trapez] Um zu verhindern, dass das Bild trapezförmig angezeigt wird, passt die Trapezfunktion die obere und untere Breite des Bilds an, wenn der Projektor nicht im rechten Winkel zur Bildwand steht.
• [Autom. Trapez] Mit der Funktion [Autom. Trapez] kann eine rechteckige Anzeige erreicht werden, indem die Trapezverzerrung automatisch eingestellt wird, wenn das Bild durch Neigung des Projektors trapezförmig dargestellt wird.

— [Ein]: Stellt die Trapezverzerrung automatisch ein.

— [Aus]: Stellt die Trapezverzerrung manuell ein.

• [Projektions Modi]

Mit dieser Funktion wird das projizierte Bild auf den Kopf gestellt bzw. horizontal gedreht.

— Wenn die Funktion [Autom. Trapez] auf [Ein] gestellt wird, sind nur die [Front] und [Rück]-Einstellungen verfügbar.

• [Höhenlagen-Modus]

Wenn der Projektor in einer Höhe über 1.200 Meter verwendet wird, schalten Sie bitte diesen Modus ein. Andernfalls kann sich der Projektor überhitzen, oder die Schutzfunktion kann aktiviert werden. Wenn dies geschieht, schalten Sie den Projektor aus, und schalten Sie ihn nach ein paar Minuten wieder ein.

• [Auto Power]

Schaltet den Projektor automatisch ein, wenn das Netzkabel angeschlossen wird. Mit einem Akku ausgestattete Modelle schalten sich jedoch sofort ein, sobald der Netzschalter auf gestellt wird.

— [Ein]: Wenn der Netzschalter des Projektors aufgestellt wird, schaltet sich der Projektor ein.

— [Aus]: Wenn der Netzschalter des Projektors aufgestellt wird, schaltet sich der Projektor aus.

LG

Life's Good
