BEDIENUNGSANLEITUNG System 7+7 HD CF Sachtler

© by sachter®. Alle Rechte vorbehalten / All rights reserved

Originalbetriebsanleitung/Original User Manual

Version: 1.9/02/2012

Ausgabedatum / Issue date: 02/12

Bestellnr. / Order no.: S 2014-4980

sachtler®

1 Sicherheitshinweise / Grundlegende Hinweise....13
2 Bedienelemente ....14
3 Betrieb ....16

3.1 Bestimmungsgemäße Verwendung .....16
3.2 Schwenkarmverstellung ....16
3.3 Nivellieren des Fluidkopfes....17
3.4 Entnehmen und Einsetzen der Kameraplatte .....17
3.5 Einstellen der Kamerabalance ....20
3.6 Einstellen der Dämpfung....20
3.7 Bremsen....21
3.8 Austausch der Batterie....21
3.9 Transportstellung von Dämpfung, Gewichtsausgleich und Bremsen 21

4 Technische Daten....22
5 Zubehör ....23
6 Inspektion & Pflege 23
7 Gewährleistung 23

sachtler

EG - Konformitätserklärung

Camera Dynamics GmbH

Erfurtter Str. 16

D - 65386 Faching

Flure ([phone]

Fax [phone]

email [e-mail]

Hiermit erklärten wir, dass das hier genannte Produkt aufgrund seiner Bauart in der von uns in Verkehr gobrachten Ausführung den Sichofreits- und Gesundheitsanforderungen der zugrundollogorden hier genannten EO - Richtlinien und der genannten Normen entspricht.

Bei einer nicht mit uns abgestimmten Änderung an diesem Produkt verliert diese Erklärung ihre Gültigkeit.

Product / Produkt

Cine 7+7 HD

Components / Komponenten:

***

Code number (s) / Codenummer(n):

1910

Year of first manufacturing / Ab Baujahr:

2009

EC - Directives

2004/108/EG

Electromagnetic Compatibility /

Elektromagnetische Verträglichkeit

EG-Richtlinien

Normen und Vorschriften

EN 55103-1:2008

EN 55103.2.2006

Inspector / Prüfstelle: Camera Dynamics GmbH

Date of Inspection / Prüfdatum

2010-06

Eching, 25.06.2010

Roger Wilson

Managing Director

1 Sicherheitshinweise / Grundlegende Hinweise

→Vor Benutzung des Fluidkopfes muß die Benutzerinformation gelesen werden.
Vor Montage des Fluidkopfes auf ein Stativ muß das Stativ auf sicheren Stand und die Stativbeinauszüge auf sichere Klemmung überprüft werden.
→Vor Lösen der Klemmschale, muß das Stativ bei aufgesetzter Kamera gegen Umkippen gesichert werden.
Vor Lösen der Vertikalbremse (bei noch nicht eingestellter Kamerabalance) oder der Klemmung der Kamera-/Balanceplatte muß die Kamera gegen plötzliche Bewegung gesichert sein, da sonst die Gefahr des Fingereinklemmens besteht.
Bei Kameraschwenks mit extremen Neigewinkeln besteht für den Bediener oder Dritte die Gefahr sich die Finger zwischen Sideloadplatte und Gehäuse zu klemmen.
→Den Sideload-Hebel nicht als Tragegriff benutzen.

2 Bedienelemente

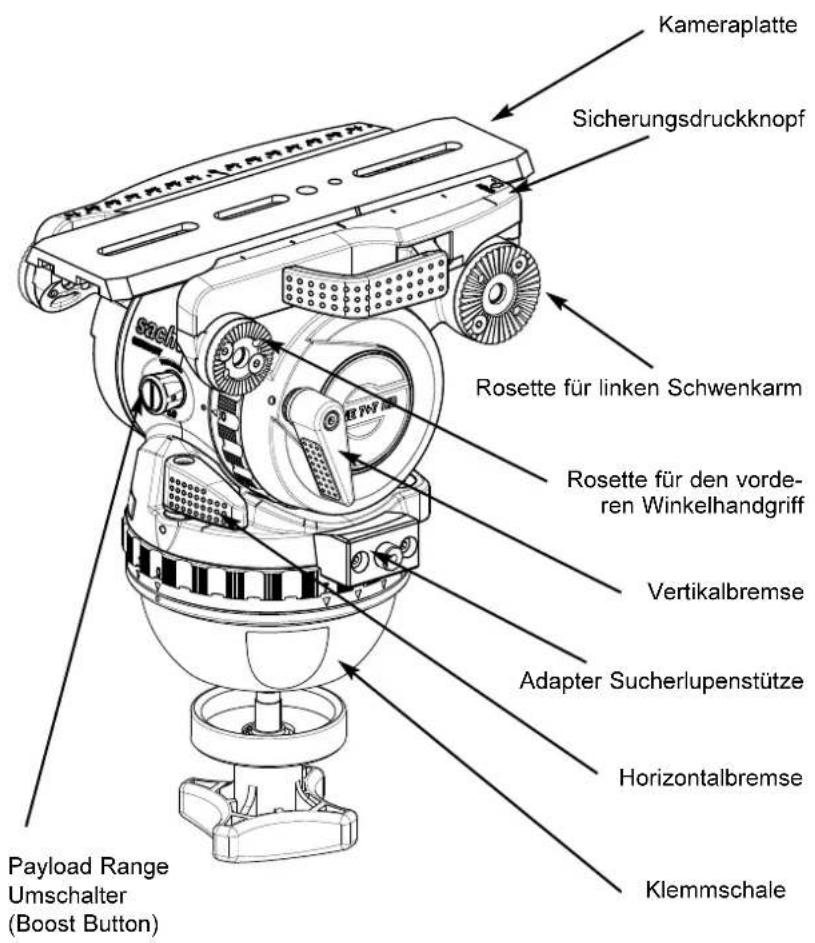

Kameraplatte Sicherungsdruckknopf Rosette für linken Schwenkarm Rosette für den vorde- ren Winkelhandgriff Vertikalbremse Adapter Sucherlupenstütze Horizontalbremse Klemmschale Payload Range Umschalter (Boost Button)

Abb. 1

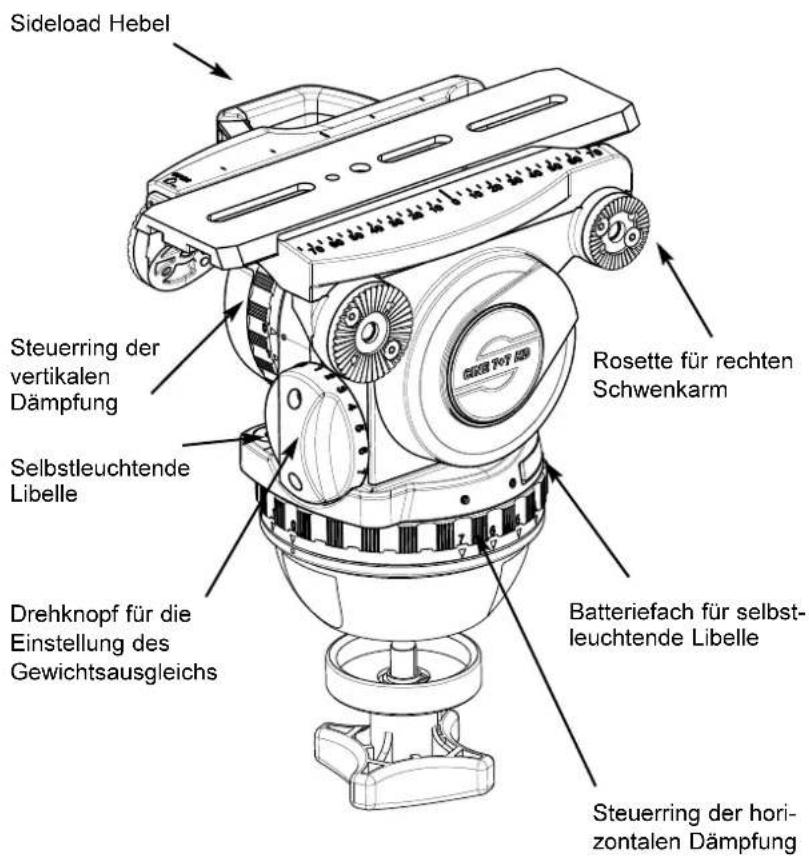

Sideload Hebel Steuerring der vertikalen Dämpfung Selbstleuchtende Libelle Drehknopf für die Einstellung des Gewichtsausgleichs Rosette für rechten Schwenkarm Batteriefach für selbst-leuchtende Libelle Steuerring der horizontalen Dämpfung

Abb. 2

3 Betrieb

3.1 Bestimmungsgemäße Verwendung

Der Fluidkopf wurde für Schwenk- und Neigebewegungen von Kameras entwickelt. Die maximale Traglast ist in Kapitel 4 spezifiziert.

3.2 Schwenkarmverstellung

Lösen Sie den Klemmhebel des Schwenkarms und bringen Sie den Schwenkarm in die gewünschte Position. Durch Anheben und Drehen kann die Stellung des Klemmhebels variiert werden. Schließen Sie die Klemmschraube des Schwenkarms. Für den Transport kann der Schwenkarm an die Stativbeine geschwenkt werden.

Achtung: Lösen Sie die Klemmschraube des Schwenkarms weit genug. Die Zahnkränze der Schwenkarmanlenkung sollten beim Verstellen kein Rattern verursachen. Achten Sie darauf, daß beim Klemmen des Schwenkarms die Verzahnungen bündig ineinander greifen.

Wollen Sie den mitgelieferten Schwenkarm auf der linken Seite des Fluidkopfes anbringen, so kann das Klemmstück mit Flügelschraube, welches zur Anlenkung an den Fluidkopf dient, versetzt werden. Dazu den Schwenkarm vom Fluidkopf abschrauben, schwarze Plastikkappe mit Hilfe einer Münze oder eines Schraubendrehers lösen und entfernen; Klemmstück abnehmen, umsetzen, Plastikkappe wieder einschrauben und festziehen.

3.3 Nivellieren des Fluidkopfes

Schließen Sie die Vertikalbremse und sichern Sie die Kamera mit einer Hand. Lösen Sie die Klemmschale des Fluidkopfes und richten Sie den Kopf so aus, daß die Luftblase der Libelle im schwarzen Kreis steht. Klemmschale danach gut festziehen.

Beleuchtete Wasserwaage (Libelle)

Der Cine 7 + 7 HD verfügt über eine selbstleuchtende Libelle, um auch bei ungünstigen Lichtverhältnissen leicht Nivellieren zu können. Durch kräftiges Antippen der Libelle wird die Beleuchtung aktiviert. Die Libelle leuchtet ca. 20 Sekunden.

3.4 Entnehmen und Einsetzen der Kameraplatte

Schließen Sie die Horizontal- und Vertikalbremse.
→Fassen Sie die Kameraplatte mit der einen Hand.
Drücken Sie den roten Sicherungs Druckknopf mit dem Daumen und öffnen Sie den Sideload Hebel vollständig wie in Abb. 3, illustration "OPEN" dargestellt.

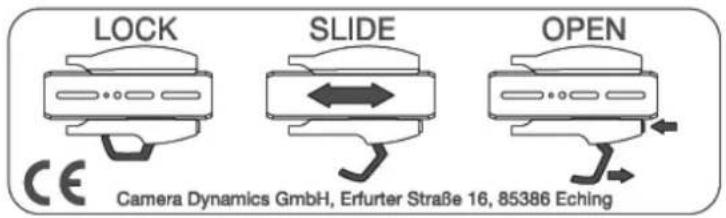

LOCK SLIDE OPEN CE Camera Dynamics GmbH, Erfurter Straße 16, 85386 Eching

Abb. 3

→Die Kamera(platte) ist jetzt frei und kann vom Fluidkopf abgenommen werden.
Befestigen Sie die Kamera an der Kameraplatte.

Zwei 3/8" Schrauben sind in der Kamerplatte als Standard-Befestigung vorgesehen.

Falls Sie Ihre Kamera entweder mit einer 3/8" Schraube und einer 1/4" Schraube oder mit einer 1/4" Schraube und einem Pin befestigen wollen, haben Sie die Möglichkeit, die in den Parkpositionen (siehe Abb. 4) positionierten Schrauben zu verwenden.

Die 1/4" Schraube kann überall in der Kameraplatte positiniert werden. Die Pinschraube muß in die Bohrung mit dem 3/8" Gewinde geschraubt werden.

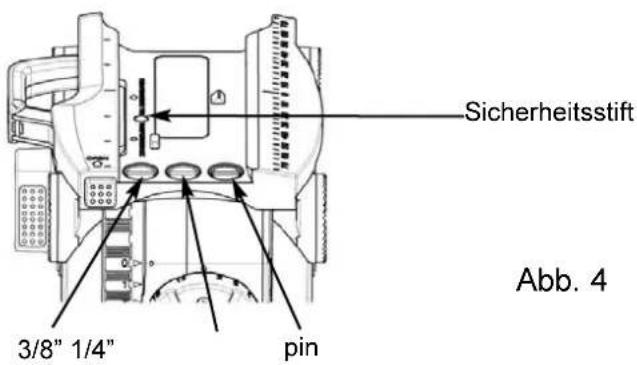

Sicherheitsstift Abb. 4 3/8" 1/4" pin

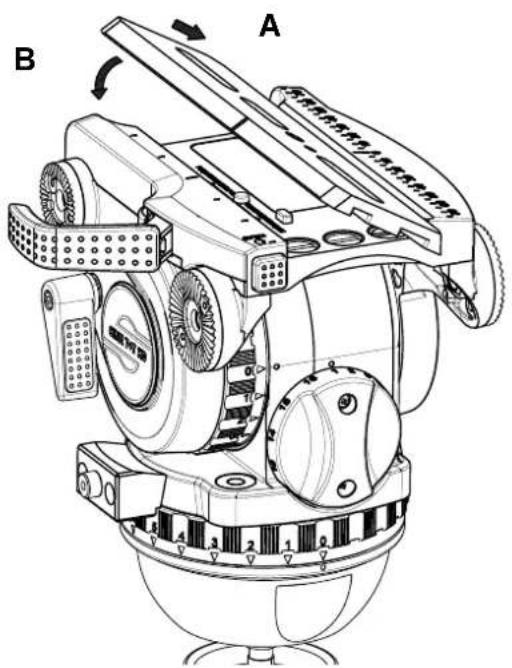

Setzen Sie die Kameraplatte schräg in die Schwalbenschwanzführung am Fluidkopf ein (Abb. 5, Pfeil A).

→Drücken Sie nun die Kamer(platte) flach auf den Fluidkopf bis der Mechanismus hörbar einrastet.

Die Kamera(platte) ist nun gegen Herausfallen gesichert, ein Verschieben der Kameraplatte ist unmöglich.

A B

Abb. 5

Nachdem Sie die Kamera ausbalanciert haben (siehe Kapitel 3.4 "Einstellen der Kamerabalance") schließen Sie den Sideload Hebel vollständig (Abb. 3, Illustration "LOCK").

HINWEIS: Falls die Kamerplatte nicht eingerastet ist, läßt sich der Sideload Hebel aus Sicherheitsgründen nicht schließen. Öffnen Sie den Mechanismus nochmals komplett durch Drücken des roten Sicherungs-Druckknopfes und gleichzeitigem Aufziehen des Sideload Hebels (Abb. 3, Illustration "OPEN") und versuchen Sie es erneut.

HINWEIS: Um den Sideload Hebel ohne eingelegte Kameraplatte zu schließen (z. B. zum Transport), drücken Sie während des Schließvorgangs den Sicherungsstift (Abb. 4).

3.5 Einstellen der Kamerabalance

→Zur Einstellung der Kamerbalance ist es notwendig, zuerst den Schwerpunkt der Kamera genau über dem Drehpunkt des Fluidkopfes zu zentrieren.
Aktivieren Sie die vertikale Bremse, stellen Sie den Steuerring der vertikalen Dämpfung auf Stellung "0", wählen Sie am Drehschalter der Kamerabalanceeinstellung die Stufe "1" und wählen sie am Boost Button (an der Vorderseite des Fluidkopfes) die Stellung "LO".
→Sichern Sie die Kamera mit einer Hand und lösen Sie die vertikale Bremse.
Sollte die Kamera front- oder hecklastig sein, öffnen Sie den Sideload Hebel (pic.3, illustration "SLIDE"), die Kamera dabei weiter mit einer Hand sichern und das Kameragewicht zentrieren. (Vorschieben bei Hecklastigkeit - Zurückschieben bei Frontlastigkeit). Die Kamera sollte horizontal stehenbleiben.
Sichern Sie die Kameraplatte durch vollständiges Schließen des Sideload Hebels (beachten Sie ggf. den HINWEIS auf Seite 7).
Der Fluidkopf Cine 7 + 7 HD verfügt über einen 16-stufigen Gewichtsausgleich und einen Payload Range Umschalter an der Vorderseite des Kopfes mit den zwei Stellungen Hlgh und LOw. Wählen Sie die Stufe, die Ihre Kamera am besten balanciert. Das Anwählen der niedrigeren Stufe wird sofort - bei jedem Schwenkwinkel - aktiv. Das Anwählen der höheren Stufe wird erst aktiv, nachdem der Fluidkopf durch die Null-Lage geschwenkt wird.

3.6 Einstellen der Dämpfung

Der Cine 7 + 7 HD verfügt horizontal und vertikal über je sieben Dämpfungsstufen und eine Nullstellung.

Durch Drehen an den Steuerringen wird die Fluiddämpfung ein- oder ausgeschaltet. In der Nullstellung ist die Dämpfung völlig abgeschaltet. Die verschiedenen Einstellungen sind nur bei geöffneter Horizontal- und Vertikalbremse spürbar. Die Stärke der Dämpfung der entsprechenden Stufen ist in horizontaler und vertikaler Richtung identisch. Somit sind saubere, ruckfreie Diagonalbewegungen möglich. Einstellung nur auf voller Raststellung (Pfeil zeigt auf Indexpunkt). Durch einen ersten langsamen Schwenk rasten die Schaltstifte ein.

ACHTUNG: Bei Lastschwenks zwischen den Raststellungen können die Schaltstifte und/oder die Rastscheiben beschädigt werden.

3.7 Bremsen

Die Horizontalbremse löst die Klemmung für die horizontale und die vertikale Bremse für vertikale Schwenks. Beide Bremsen können während der Aufnahme vibrationsfrei betätigt werden.

3.8 Austausch der Batterie

Im Batteriefach befindet sich eine handelsübliche Standard Knopfzelle vom Typ CR 2032, 3V. Mit Hilfe eines spitzen Gegenstandes (Schraubenzieher o. ä.) öffnen Sie dieses Fach. Vergewissern Sie sich, daß die neuen Batterien entsprechend der "plus" Kennzeichnung des Batteriefaches eingelegt werden. Eine Batterie reicht für ca. 2000 Beleuchtungsvorgänge.

3.9 Transportstellung von Dämpfung, Gewichtsausgleich und Bremsen

Um die Leichtgängigkeit der Steuerringe für die Dämpfung über die lange Lebensdauer eines Sachtler Fluidkopfes zu erhalten, sollte vor und nach dem Dreh beide Steuerringe von Stellung "0" bis zum maximalen Dämpfungsstufe duchgeschalten werden. Einstellungen während des Transports: das Wichtigste ist, beide Bremsen - horizontal und vertikal - zu lösen. Gewichtsausgleich und Dämpfungen sollten jeweils auf maximaler Stufe eingestellt sein.

4 Technische Daten
Traglastbereich gesamt: 2 kg bis 22 kg

Anzahl der Stufen des Gewichtsausgleichs:

16

Verschiebeweg der Kameraplatte:

150 mm

Dämpfungsstufen:

je 7 horizontal, vertikal und 0

Neigebereich:

+90°/-80° (abhängig von der Stellung des Gewichtsausgleichs-Drehknopfes)

Schwenkbereich:

360°

Temperaturbereich:

-40°C bis 60°C

Eigengewicht:

3,3 kg

Kameraanschluß:

Sideload Verschlußmechanis, Befestigung der Kamera entweder mit 2 x 3/8" Schrauben oder1 x 3/8" Schraube, 1 x 1/4" Schraube oder1 x 1/4" Schraube, 1 pin

Stativanschluß:

100 mm Halbkugel

Schwenkarm:

ausziehbar mit Befestigungsdurchmesser 18 / 22 mm, Länge 350 bis 520 mm

Batterie:

LR 2032, 3 V

5 Zubehör

Folgendes Zubehör ist für den Cine 7 + 7 HD erhältlich:

→Vorder-Winkehandgriff, Code-Nr. 3373.

linker Schwenkarm HD, Code-Nr. 3371.

Weiteres Zubehör finden Sie in unserem Katalog oder auf unserer Internetseite www.sachtler.com.

6 Inspektion & Pflege

Sachtler Fluidköpfe sollten gelegentlich mit fusselfreien Tüchern abgewischt werden, um Staubablagerung zu entfernen. Bei stärkerer Verschmutzung können Schmutzablagerungen mit einer weichen Bürste und mildem Reinigungsmittel entfernt werden. Eine Inspektion nach Intervallen ist für die Fluidköpfe nicht vorgesehen.

7 Gewährleistung

Der Gewährleistungsanspruch verfällt, wenn

→der Fluidkopf unsachgemäß und außerhalb der spezifizierten technischen Daten betrieben wurde oder

→das Grundgehäuse von einer nicht autorisierten Service-Stelle geöffnet wurde.

Technische Änderungen vorbehalten.

Bitte registrieren Sie sich unter www.sachter.de, um einen erweiterten Gewährleistungszeitraum zu erhalten.
