Marke	AKG
Modell	Perception live (P2, P4, P3S, P5/P5S)
Produkttyp	Dynamisches Mikrofon
Richtcharakteristik	Niere (P2, P4, P3S) / Superniere (P5/P5S)
Frequenzbereich	P2: 20–16.000 Hz; P4: 40–18.000 Hz; P3S: 40–20.000 Hz; P5/P5S: 40–20.000 Hz
Empfindlichkeit	2,5 mV/Pa (alle Modelle)
Empfohlene Lastimpedanz	≥2.000 Ohm
Maximaler Schalldruckpegel	P2: 157 dB SPL; P4: 152 dB SPL; P3S: 144 dB SPL; P5/P5S: 144 dB SPL
Stromversorgung	Passiv (keine Batterie erforderlich)
Anschluss	3-poliger XLR-Stecker (symmetrischer Ausgang)
Ein-/Ausschalter	P3S und P5S haben Schiebeschalter; P2 und P4 kein Schalter
Mitgeliefertes Zubehör	Transporttasche (alle); SA 45 Ständeradapter (P3S, P5/P5S); H 440 Bügel (P4)
Verwendungszweck	P2: Kickdrum, Bassverstärker, Blasinstrumente; P4: Toms, Percussion, Gitarrenverstärker, Blasinstrumente; P3S: Instrumente und Begleitgesang; P5/P5S: Sologesang
Reinigung	Gehäuse mit feuchtem Tuch abwischen; Innenschaumstoff in Seifenlauge waschen, über Nacht trocknen lassen
Sicherheit	Sicherstellen, dass angeschlossene Geräte gemäß den örtlichen Vorschriften geerdet sind
Konformität	RoHS-konform; Konformitätserklärung erhältlich unter www.akg.com
Ersatzteile / Reparierbarkeit	Innenschaumstoff austauschbar; Frontgitter zur Reinigung entfernbar
Abmessungen	Nicht im Handbuch angegeben
Gewicht	Nicht im Handbuch angegeben

Häufig gestellte Fragen - Perception live AKG

Wie schließe ich das AKG Perception live Mikrofon an?

Verwenden Sie ein symmetrisches XLR-Kabel, um es an einen Mixer oder Verstärker mit symmetrischem Eingang anzuschließen. Für unsymmetrische Eingänge (1/4" Klinke) verwenden Sie ein Kabel mit weiblichem XLR auf 1/4" TS-Stecker. Halten Sie unsymmetrische Kabel kürzer als 5 m, um Störungen zu vermeiden.

Benötigt das Mikrofon eine Batterie oder Phantomspeisung?

Nein, das Perception live ist ein dynamisches Mikrofon und benötigt keine Stromversorgung. Es ist passiv.

Wie reinige ich das Mikrofon?

Wischen Sie das Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch ab. Für den Innenschaumstoff schrauben Sie den Frontgitter ab, entfernen den Schaumstoff, waschen Sie ihn in Seifenlauge, lassen Sie ihn über Nacht trocknen und bauen Sie ihn wieder ein.

Was ist der Unterschied zwischen den Perception live Modellen?

P2 und P4 sind Instrumentenmikrofone mit Nierencharakteristik; P3S hat einen zusätzlichen Ein-/Ausschalter; P5/P5S haben Supernierencharakteristik für Gesang und ebenfalls einen Schalter. Frequenzbereich und maximaler Schalldruckpegel variieren geringfügig.

Warum kommt kein Ton vom Mikrofon?

Überprüfen Sie, ob der Mixer-Kanal-Fader angehoben ist, das Mikrofon sicher angeschlossen ist, das Kabel nicht beschädigt ist und bei Modellen mit Schalter (P3S, P5S) der Schalter auf 'EIN' steht.

Kann ich das Mikrofon für Gesang verwenden?

Die Modelle P5/P5S sind für Sologesang konzipiert. P3S kann für Begleitgesang verwendet werden. P2 und P4 sind für Instrumente.

Welche Richtcharakteristik hat das Mikrofon?

P2, P4 und P3S haben eine Nierencharakteristik. P5 und P5S haben eine Supernierencharakteristik, die eine stärkere Rückwärtsdämpfung bietet.

Wie vermeide ich Verzerrungen?

Stellen Sie die Verstärkung an Ihrem Mixer oder Verstärker richtig ein. Das Mikrofon kann hohe Schalldruckpegel verarbeiten (bis zu 157 dB für P2), daher sind Verzerrungen in der Regel auf falsche Verstärkungseinstellungen zurückzuführen.

Ist das Mikrofon mit Funksystemen kompatibel?

Das Handbuch erwähnt keine Funkkompatibilität. Für den Funkbetrieb benötigen Sie einen separaten Funksender mit XLR-Eingang.

Wo finde ich die Konformitätserklärung?

Laden Sie eine kostenlose Kopie unter www.akg.com herunter oder senden Sie eine E-Mail an [e-mail].

BEDIENUNGSANLEITUNG Perception live AKG

BEDIENUNGSANLEITUNG 2

Bitte vor Inbetriebnahme des Gerätes lesen!

USER INSTRUCTIONS ....10

1 Sicherheitshinweis ...... 3
2 Beschreibung.... 4

Einleitung 4
P 2....4
P 4....4
P 3 S....4
P5/P5S....4
Optionales Zubehör 5

3 Anwendung.... 6

Mikrofon anschließen 6
Mikrofon ein-/ausschalten 6

4 Reinigung....7

Mikrofon....7
Innen-Windschutz 7

5 Technische Daten 8

6 Fehlerbehebung....9

1 Sicherheitshinweis

ACHTUNG

Beschädigungsgefahr

Überprüfen Sie bitte, ob das Gerät, an das Sie das Mikrofon anschließen möchten, den gültigen Sicherheitsbestimmungen entspricht und mit einer Sicherheitserdung versehen ist.

2 Beschreibung

Einleitung

Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG entschieden haben. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benützen, und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können. Wir wünschen Ihnen viel Spaß und Erfolg!

• Dynamisches Instrumentalmikrofon
• Nierenförmige Richtcharakteristik
- Etui
- Für Bass Drum, Bassverstärker, Blasinstrumente

P4

• Dynamisches Instrumentalmikrofon
• Nierenförmige Richtcharakteristik
- Halterung H 440
• Etui
- Für Toms, Percussions, Gitarrenverstärker, Blasinstrumente

P3S

• Dynamisches Instrumentalmikrofon mit Ein-/Ausschalter
• Nierenförmige Richtcharakteristik
- Stativadapter SA 45
- Etui
• Für Instrumente und Begleitchor

P5/P5S

• Dynamisches Vokalmikrofon mit Ein-/Ausschalter
• Supernierenförmige Richtcharakteristik
- Stativadapter SA 45
- Etui
- Für Solo-Vocals

Optionales Zubehör

Optionales Zubehör finden Sie im aktuellen AKG-Katalog/Folder oder auf www.akg.com. Ihr Händler berät Sie gerne.

3 Anwendung

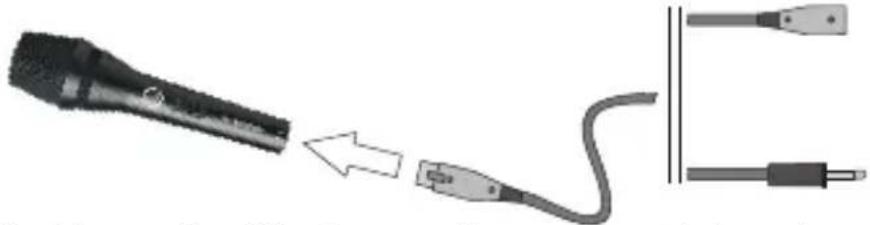

Mikrofon anschließen

Das Mikrofon besitzt einen symmetrischen Ausgang mit 3-poligem XLR-Stecker:

Sie können das Mikrofon sowohl an symmetrische, als auch asymmetrische Mikrofoneingänge anschließen.

• Wenn Sie das Mikrofon an einen symmetrischen Mikrofoneingang (XLR-Buchse) anschließen wollen, verwenden Sie ein handelsübliches XLR-Kabel.
• Wenn Sie das Mikrofon an einen asymmetrischen Mikrofoneingang (6,3 mm-Klinkenbuchse) anschließen wollen, verwenden Sie ein Kabel mit XLR-Kupplung und 6,3 mm-Mono-Klinkenstecker. Beachten Sie, dass asymmetrische Kabel Einstreuungen aus Magnetfeldern (von Netz- und Lichtkabeln, Elektromotoren usw.) wie eine Antenne aufnehmen können. Bei Kabeln, die länger als 5 m sind, kann dies zu Brumm- und ähnlichen Störgeräuschen führen.

Mikrofon ein-/ausschalten

Mikrofone mit dem Namenszusatz "S" besitzen einen Ein-/Ausschalter.

1) Zum Einschalten schieben Sie den Ein-/Ausschalter in Richtung Mikrofonkopf (Stellung "ON")
2) Zum Ausschalten schieben Sie den Ein-/Ausschalter in Richtung Kabel (Stellung "OFF")

Um Störgeräusche zu vermeiden, schalten Sie das Mikrofon aus bevor Sie das Mikrofonkabel anstecken oder abziehen.

4 Reinigung

Mikrofon

Innen-Windschutz

- Reinigen Sie die Gehäuseoberfläche des Mikrofons mit einem mit Wasser befeuchteten Tuch.

1) Schrauben Sie die Gitterkappe des Mikrofons gegen den Uhrzeigersinn ab.
2) Nehmen Sie den Windschutz aus der Gitterkappe heraus und reinigen Sie den Windschutz mit Seifenwasser.
3) Lassen Sie den Windschutz über Nacht trocknen.
4) Legen Sie den Windschutz in die Gitterkappe und schrauben Sie die Gitterkappe im Uhrzeigersinn auf das Mikrofon auf.

5 Technische Daten

P 2	Richtcharakteristik:	Niere
	Übertragungsbereich: 20 bis 16.000 Hz
	Empfindlichkeit:	2,5	mV/Pa
	Empfohlene Lastimpedanz:	≥ 2.000 Ohm
	Grenzschalldruck: 157 dB SPL
P 4	Richtcharakteristik:	Niere
	Übertragungsbereich: 40 bis 18.000 Hz
	Empfindlichkeit:	2,5	mV/Pa
	Empfohlene Lastimpedanz:	≥ 2.000 Ohm
	Grenzschalldruck: 152 dB SPL
P 3 S	Richtcharakteristik:	Niere
	Übertragungsbereich: 40 bis 20.000 Hz
	Empfindlichkeit:	2,5	mV/Pa
	Empfohlene Lastimpedanz:	≥ 2.000 Ohm
	Grenzschalldruck: 144 dB SPL
P 5 / P 5 S	Richtcharakteristik:	Superniere
	Übertragungsbereich: 40 bis 20.000 Hz
	Empfindlichkeit:	2,5	mV/Pa
	Empfohlene Lastimpedanz:	≥ 2.000 Ohm
	Grenzschalldruck: 144 dB SPL

Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung auf http://www.akg.com oder per E-Mail an [e-mail] anfordern.

6 Fehlerbehebung

Fehler Mögliche Ursache Abhilfe
Kein Ton	Kanal-Fader oder Summenpegelregler am Mischpult oder Lautstärkeregler des Verstärkers steht auf Null.	Kanal-Fader oder Summenpegelregler am Mischpult oder Lautstärkeregler des Verstärkers auf gewünschten Pegel einstellen.
	Mikrofon nicht an Mischpult oder Verstärker angeschlossen.	Mikrofon an Mischpult oder Verstärker anschließen.
	Kabelstecker nicht richtig angesteckt.	Kabelstecker nochmals anstecken.
	Kabel defekt. Kabel überprüfen und falls nötig ersetzen.
	P 3 S, P 5 S: Schalter in Stellung "OFF".	P 3 S, P 5 S: Schalter in Stellung "ON" stellen.
Verzerrungen	Gain-Regler am Mischpult nicht richtig eingestellt.	Gain-Regler so einstellen, dass Verzerrungen verschwinden.
Mikrofon klingt dumpf	Verschmutzter Innen- oder Außenwindschutz dämpft hohe Frequenzen.	Innen- bzw. Außenwindschutz reinigen.
